исследование транзистора с помощью мультиметра

В современной электронике MOSFET-транзисторы являются одними из самых широко применяемых радиоэлементов. Несмотря на свою надёжность, они нередко выходят из строя, что связано с нарушениями режима в их работе. При этом поиск неисправного элемента в связи со спецификой устройства полевого транзистора вызывает определённые трудности. Но зная принцип работы радиодетали, проверить мосфет мультиметром не так уж и сложно.

Особенности работы MOSFET

Отличие полевого транзистора от классического биполярного состоит в том, что его работа зависит от приложенного напряжения, а не тока. В литературе часто такой радиоэлемент называют МОП-транзистор (метал-оксид-полупроводник) или МДП-транзистор (метал-диэлектрик-полупроводник). В английском варианте его название звучит как мосфет, образованное от MOSFET (Metal-Oxide-Semiconductor-Field-Effect-Transistor).

Полевые транзисторы являются активными элементами, то есть их работа невозможна без приложения к выводам напряжения. Впервые идея создания прибора, поток носителей заряда в котором управляется величиной приложенного напряжения, была предложена австро-венгерским учёным Юлием Лилиенфельдом. Однако отсутствие технологий создания такого устройства позволило выпустить прототип лишь в 1960 году. С 1977 году мосфеты начали применять при производстве электронно-вычислительных машин, тем самым увеличивая производительность последних.

Различные учёные мира постоянно ведут исследования по улучшению работы электронного прибора, поэтому на сегодняшний день изобретено и внедрено в производство несколько видов полевых транзисторов. Каждый из них обладает своими преимуществами и недостатками, но общий принцип работы у них одинаков.

Виды и конструкция

Разделяют мосфеты на две группы. В зависимости от вида управляющего электрода они могут быть: с p-n переходом и изолированным затвором. В последнее время первого вида элементы начинают использовать всё реже. Транзисторы с управляющим p-n переходом конструктивно представляют собой полупроводниковое основание, основными носителями заряда которого могут быть как дырки (p-тип) так и электроны (n-тип).

На концах основания выполняются выводы, называемые сток и исток. К этим контактам подключается управляемая часть схемы. Управление же прибором происходит через третий вывод транзистора (затвор), образованный путём соединения с основанием проводника обратной проводимости. Таким образом,

p-n транзистор имеет три вывода:

  1. Исток — вход, через который поступают основные носители энергии.
  2. Сток — выход устройства, через который уходят основные носители энергии.
  3. Затвор — вывод управляющий прохождением зарядов через прибор.

В зависимости от типа проводимости управляющего электрода такие мосфеты делятся на n и p типа.

Радиоэлемент с изолированным затвором устроен иначе. Его затвор отделён от основания слоем диэлектрика. При изготовлении прибора используется полупроводник, обладающий высоким удельным сопротивлением. Его называют подложкой или затвором. На нём создаются две зоны с обратным типом проводимости — сток и исток. Таким образом, получается три области. Расстояние между управляемыми электродами очень мало, а отделяемый от них затвор покрывается слоем диэлектрика порядка 0,1 микрометра. Обычно в качестве диэлектрика используется соединение SiO2.

В зависимости от способа изготовления устройства с изолированным контактом разделяют на два типа: обеднённые и обогащённые. Первые выпускаются только n-типа и могут иметь два затвора, а вторые бывают как n, так и p-типа.

Обогащённого типа устройства называются транзисторами с индуцированным каналом. В них управляемые контакты не связаны проводящим слоем. Поэтому ток на стоке появляется только при приложении определённой разности потенциалов к затвору относительно истока. Обеднённые транзисторы в своей конструкции содержат встроенный канал, из-за чего транзистор реагирует на напряжение как положительной, так и отрицательной полярности.

Характеристики радиоэлемента

На схемах и в литературе принято обозначать мосфет латинскими буквами VT, после которых идёт его порядковый номер в схеме. Графически полевой элемент изображается кругом, в середине которого рисуются прямые линии, обозначающие путь прохождения тока. На выводе затвора указывается в виде стрелки тип проводимости. Затвор, сток и исток подписываются соответственно буквами латинского алфавита — S, D, G.

Полевые устройства характеризуются множеством параметров. Но среди основных выделяют следующие характеристики:

  1. Напряжение между управляемыми электродами. Показывает величину напряжения, которое может выдержать транзистор без ухудшения своих параметров. То есть практически это максимальное напряжение источника питания, на работу с которым рассчитан транзистор.
  2. Сила тока стока. Обычно указывается максимальное значение для определённой величины постоянного напряжения, приложенного к затвору — истоку.
  3. Импеданс канала сток-исток в открытом состоянии. Чем это значение будет больше, тем хуже работает транзистор, так как на сопротивлении возникают потери энергии, и увеличивается нагрев мосфета.
  4. Мощность рассеивания. Зависит от температуры окружающей среды. Этот параметр изображается в виде характеристики, показывающей зависимость мощности от температуры.
  5. Уровень насыщения канала исток-затвор. Обозначает граничную величину разности потенциалов, при преодолении которой ток через канал не проходит.
  6. Порог включения. Это минимальное напряжение, которое необходимо приложить к транзистору для открытия его проводящего канала.
  7. Ёмкость затвора. Существенный недостаток полевых транзисторов связан именно с этим параметром. Так, из-за паразитной ёмкости ограничивается применение устройств в высокочастотных цепях, снижая скорость переключения режимов работы.

Важно также знать, что мосфеты чувствительны к статическому электричеству, особенно это касается приборов с изолированным затвором. Поэтому проводя проверку полевого транзистора мультиметром, следует надеть на обе руки антистатические браслеты, при этом также не стоит надевать на себя шерстяную одежду.

Принцип работы

Суть работы радиоэлемента с изолированным затвором заключается в управлении величиной тока, проходящего через него, с помощью изменения разности потенциалов. Когда к истоку и затвору прикладывается напряжение, то в приборе образуется электрическое поле поперечное приложенному. Это поле увеличивает число свободных носителей заряда в приповерхностном слое.

Из-за этого возле диэлектрика начинает скапливаться значительное количество носителей заряда, в результате чего формируется зона проводимости. Через эту область начинает протекать ток, то есть между управляемыми выводами. При снятии напряжения с открытого затвора проводимость исчезнет, и течение тока прекратится.

Немного другие процессы происходят в работе полевого транзистора с p-n переходом. Если на этот переход подаётся напряжение обратное основным носителям заряда, его область начинает расширяться. Увеличение перехода приводит к сужению толщины проводящего канала, а значит, увеличению сопротивления. В результате проходящий между стоком и истоком ток уменьшается. Таким образом, изменяя уровень напряжения, изменяется и сила тока, проходящая через транзистор.

Способы измерения

Для измерения параметров полевых транзисторов применяются специализированные приборы. В основе их работы лежит использование микроконтроллера и встроенного генератора.

Сигнал определённого вида подаётся на контакты транзистора, в результате чего изменяется. С помощью встроенного анализатора устройство оценивает эти изменения и преобразует данные в удобную для восприятия информацию. Вся суть пользования таким измерителем сводится к установлению мосфета в специальные контактные площадки и нажатии кнопки запуск.

В быту же радиолюбителями часто применяются самодельные устройства. Так, простейшего вида приспособление из нескольких элементов позволяет измерить сопротивление каналов. Для этого используется: вольтметр, автомобильная лампочка, источник напряжения и резистор номиналом около 100 Ом. Собрав такую схему, можно без труда измерить Rds радиоэлемента, тем самым проверить мосфет на работоспособность.

Но проще всего и быстрее для диагностики радиоэлемента использовать мультиметр. С его помощью несложно проверить мосфет на способность работы в ключевом режиме. И если по результатам проверки он нормально открывается и закрывается, то вероятность его исправности очень велика.

Транзистор с управляющим электродом

Для лучшего понимания процесса проверки мосфета его можно представить в виде эквивалентной схемы как треугольник. Две стороны такого треугольника представляют собой два диода, а третья — резистор. При этом точка соединения диодов считается затвором, а соединение их с резистором — стоком и истоком.

Представив эквивалентную схему, можно приступить к проверке элемента. Для примера удобно рассмотреть один из типов проводимости, например, n-тип:

  1. Измерение сопротивление канала. Для этого с помощью переключателя выбора измерений мультиметр устанавливается в режим проверки сопротивления. Предел измерения выбирается около двух мегом. Щупами прибора касаются стока и истока транзистора. В результате на экране мультиметра появится число равное сопротивлению перехода. После меняется полярность щупов, и снова измеряется сопротивление. При исправном мосфете эти значения должны быть примерно одинаковыми. Такое подключение на эквивалентной схеме соответствует положению, когда измерялась бы величина сопротивления резистора.
  2. Проверка перехода затвор-исток. Для этого мультиметр переключается в режим прозвонки диодов. Измерительным проводом, подключённым к плюсу тестера, прикасаются к затвору, а минусовым — к истоку. Итогом такого действия будет измерение мультиметром падения напряжения на открытом переходе. Его значение должно составлять примерно 600–700 милливольт. На следующем этапе изменяется полярность приложенных проводов. Если мосфет исправен, тестер покажет бесконечность. Это будет обозначать, что переход закрыт.
  3. Исследование перехода сток-затвор. Мультиметр оставляется в режиме прозвонки диодов. Но положительным щупом прикасаются к затвору, а отрицательным к стоку. В этом случае тестер должен показать падение напряжения на переходе порядка 600–700 милливольт. При смене полярности в случае работоспособности транзистора тестер покажет бесконечность.

Если все три пункта выполнились правильно, мосфет считается работоспособным. Проверка радиоэлемента другого типа осуществляется аналогично, только изменяется полярность подключению щупов.

Мосфет с изолированным затвором

Такой вида транзистора имеет в своём корпусе встроенный диод, располагающийся между истоком и стоком, поэтому первоначально на исправность проверяется именно он. Для его проверки мультиметр переключается в режим проверки диодов, а его щупы подключаются к стоку и истоку. В прямом направлении прибор должен показать падение напряжения, а в случае смены полярности — бесконечность.

Основная проверка транзистора заключается в имитации его работы в режиме ключа. В случае радиоэлемента n-типа его диагностика осуществляется следующим образом:

  1. Мультиметр переключается на проверку диодов.
  2. Щупом, подключённым к минусу, дотрагиваются до истока, а к плюсу — до затвора.
  3. Плюсовой провод переносится к стоку. Если мосфет рабочий, то сопротивление перехода будет очень низким, то есть канал станет открытым.
  4. Далее, положительный щуп подключается к истоку, а отрицательный — к затвору. После этих действий транзистор закроется.

По результатам измерения делается вывод о работоспособности элемента. Таким образом, соблюдая последовательность приведённых действий, можно проверить мосфет любого типа на работоспособность с помощью мультиметра.

Как проверить полевой транзистор мультиметром

В процессе эксплуатации радиоэлектронных устройств и оборудования довольно часто возникает необходимость проверить полевой транзистор мультиметром, не нарушая общей схемы и не выпаивая его. Кроме того, на результаты проверки оказывает влияние модификация этих устройств, которые технологически разделяются на п- или р-канальные.

Устройство полевых транзисторов

В радиоэлектронике и электротехнике транзисторы относятся к одним из основных элементов, без которых не будет работать ни одна схема. Среди них, наиболее широкое распространение получили полевые транзисторы, управляемые электрическим полем. Само электрическое поле возникает под действием напряжения, следовательно, каждый полевой транзистор является полупроводниковым прибором, управляемым напряжением. Наиболее часто применяются элементы с изолированным затвором.

Полевые транзисторы относятся к категории полупроводниковых приборов. Их усиливающие свойства создаются потоком основных носителей, который протекает через проводящий канал и управляется электрическим полем. Полевые транзисторы, в отличие от биполярных, для своей работы используют основные носители заряда, расположенные в полупроводнике. По своим конструктивным особенностям и технологии производства полевые транзисторы разделяются на две группы: элементы с управляющим р-п-переходом и устройства с изолированным затвором.

К первому варианту относятся элементы, затвор которых отделяется от канала р-п-переходом, смещенным в обратном направлении. Носители заряда входят в канал через электрод, называемый истоком. Выходной электрод, через который носители заряда уходят, называется стоком. Третий электрод – затвор выполняет функцию регулировки поперечного сечения канала.

Принцип действия

Когда к истоку подключается отрицательное, а к стоку положительное напряжение, в самом канале появляется электрический ток. Он создается за счет движения от истока к стоку основных носителей заряда, то есть электронов. Еще одной характерной особенностью полевых транзисторов является движение электронов вдоль всего электронно-дырочного перехода.

Между затвором и каналом создается электрическое поле, способствующее изменению плотности носителей заряда в канале. То есть, изменяется величина протекающего тока. Поскольку управление происходит с помощью обратно смещенного р-п-перехода, сопротивление между каналом и управляющим электродом будет велико, а мощность, потребляемая от источника сигнала в цепи затвора, очень мала. За счет этого обеспечивается усиление электромагнитных колебаний не только по току и напряжению, но и по мощности.

Существуют полевые транзисторы, у которых затвор отделяется от канала слоем диэлектрика. В состав элемента с изолированным затвором входит подложка – полупроводниковая пластина, имеющая относительно высокое удельное сопротивление. В свою очередь, она состоит из двух областей с противоположными типами электропроводности. На каждую из них нанесен металлический электрод – исток и сток.

Поверхность между ними покрывает тонкий слой диэлектрика. Таким образом, в полученную структуру входят металл, диэлектрик и полупроводник. Данное свойство позволяет проверить полевой транзистор мультиметром не выпаивая. Поэтому данный вид транзисторов сокращенно называют МДП. Они различаются наличием индуцированных или встроенных каналов.

Проверка мультиметром

Перед началом проверки на исправность полевого транзистора мультиметром, рекомендуется принять определенные меры безопасности, с целью предотвращения выхода транзистора из строя. Полевые транзисторы обладают высокой чувствительностью к статическому электричеству, поэтому перед их проверкой необходимо организовать заземление. Для снятия с себя накопленных статических зарядов, следует воспользоваться антистатическим заземляющим браслетом, надеваемым на руку. В случае отсутствия такого браслета можно просто коснуться рукой батареи отопления или других заземленных предметов.

Хранение полевых транзисторов, особенно с малой мощностью, должно осуществляться с соблюдением определенных правил. Одно из них заключается в том, что выводы транзисторов в этот период, находятся в замкнутом состоянии между собой. Конфигурация цоколей, то есть расположение выводов в различных моделях транзисторов может отличаться. Однако их маркировка остается неизменной, в соответствии с общепринятыми стандартами. Затвор по-английски означает Gate, сток – Drain, исток – Source, а для маркировки используются соответствующие буквы G, D и S. Если маркировка отсутствует необходимо воспользоваться специальным справочником или официальным документом от производителя электронных компонентов.

Проверку можно выполнить с помощью стрелочного омметра, но более удобной и эффективной будет прозвонка цифровым мультиметром, настроенным на тестирование p-n-переходов. Полученное значение сопротивления, отображаемое на дисплее, на пределе х100 численно будет соответствовать напряжению на р-п-переходе в милливольтах. После подготовки можно переходить к непосредственной проверке. Прежде всего нужно знать, что исправный транзистор обладает бесконечным сопротивлением между всеми его выводами. Прибор должен показывать такое сопротивление независимо от полярности щупов, то есть прикладываемого напряжения.

Современные мощные полевые транзисторы имеют встроенный диод, расположенный между стоком и истоком. В результате, при решении задачи, как прозвонить полевой транзистор мультиметром, канал сток-исток, ведет себя аналогично обычному диоду. Отрицательным щупом черного цвета необходимо коснуться подложки – стоку D, а положительным красным щупом – вывода истока S. Мультиметр покажет наличие прямого падения напряжения на внутреннем диоде до 500-800 милливольт. В обратном смещении, когда транзистор закрыт, прибор будет показывать бесконечно высокое сопротивление.

Далее, черный щуп остается на месте, а красный щуп касается вывода затвора G и вновь возвращается к выводу истока S. В этом случае мультиметр покажет значение, близкое к нулю, независимо от полярности приложенного напряжения. Транзистор откроется в результате прикосновения. Некоторые цифровые устройства могут показывать не нулевое значение, а 150-170 милливольт.

Если после этого, не отпуская красного щупа, коснуться черным щупом вывода затвора G, а затем возвратить его к выводу подложки стока D, то в этом случае произойдет закрытие транзистора, и мультиметр вновь отобразит падение напряжения на диоде. Такие показания характерны для большинства п-канальных устройств, используемых в видеокартах и материнских платах. Проверка р-канальных транзисторов осуществляется таким же образом, только со сменой полярности щупов мультиметра.

Как проверить полевой транзистор - ООО «УК Энерготехсервис»

MOSFET: N-канальный полевой транзистор.

Обозначение выводов:

S — исток, D — сток, G — затвор

На мультиметре выставляем режим проверки диодов.

Транзистор закрыт: сопротивление — 502 ома

MOSFET — это Metal-Oxide-Semiconductor Field-Effect Transistor.

Для диагностики полевых транзисторов N-канального вида ставим мультиметр на проверку диодов (обычно он пищит на этом положении), черный щуп слева на подложку (D — сток), красный на дальний от себя вывод справа (S — исток), тестер показывает 502 Ома — полевой транзистор закрыт (Рис.

4). Далее, не снимая черного щупа, касаемся (Рис.5) красным щупом ближнего вывода (G — затвор) и опять возвращаем его на дальний (S — исток), тестер показывает 0 Ом: полевой транзистор открылся прикосновением (Рис.6).

Если сейчас черным щупом коснуться нижней (G — затвор) ножки, не отпуская красного щупа (Рис.7), и вернуть его на подложку (D — сток), то полевой транзистор закроется и снова будет показывать сопростивление около 500 Ом (Рис.8). Это верно для большинства N-канальных полевиков в корпусе DPAK и D²PAK, применяемых на материнских платах и видеокартах.

В цепи сток-исток имеется диод. Кстати его наличие обусловлено технологией производства.

Тестером можно подтвердить наличие этого диода.

0.5В — это падение напряжение на внутреннем диоде Шоттки. Если поменять щупы местами, то должен быть «обрыв».

А теперь можно проверить и затвор.

Тестер должен показывать «обрыв» при проверке затвор-исток и затвор-сток, причем полярность щупов не имеет значения.

Но вот что интересно, если черный щуп («-«) держать на истоке, а красным щупом («+») коснуться затвора, то транзистор откроется. В чем мы можем убедится, опять проверив

сток-исток.проверка MOSFET

Тестер покажет почти нулевое сопротивление.

Теперь поместим щуп «+» на сток, а черный щуп на затвор и проверим сток-исток. Тестер опять будет показывать или падение напряжения на диоде или «обрыв», т.е транзистор закрылся!

Кстати есть еще одна тонкость — если мы откроем транзистор и измерим сопротивление сток-исток, но только не сразу, а через некоторое время, то тестер будет показывать сопротивление отличное от нуля. И чем больше пройдет времени, тем больше будет сопротивление.

Почему же так происходит? А все очень просто — емкость между затвором и стоком достаточно большая (обычно единицы нанофарад) и когда мы открываем MOSFET транзистор, эта емкость заряжается. А так как полевой транзистор управляется полем а не током, то пока не разрядится конденсатор, транзистор будет открыт.

P-канальный MOSFET транзистор можно проверить по такому же принципу, только полярность затвора другая.

В современной радиоэлектронной аппаратуре все чаще находят применение полевые транзисторы. Как доказала практика, конструктивная надежность данных компонентов обуславливает высокую практичность работоспособности всевозможной бытовой техники.

В процессе ремонтных работ, которые все же случаются, возникает необходимость тестирования того или иного компонента на предмет его исправности. Например, как проверить полевой транзистор, который выпаяли из неисправного блока, вышедшего из строя аппарата. Самый простой метод проверки с применением стрелочного тестера.

У исправного транзистора между всеми его выводами прибор показывает бесконечное сопротивление, кроме современных, имеющих диод между стоком и истоком, который и ведет себя, как обычный диод. Второй способ проверки с применение современного цифрового мультиметра. Черный щуп, являющийся отрицательным, прикладываем к выводу стока транзистора.

Красный щуп, являющийся положительным, прикладываем к выводу истока. Мультиметр показывает прямое падение напряжения на внутреннем диоде около 450мВ, в обратном – бесконечное сопротивление. В данный момент транзистор закрыт. Что мы делаем далее. Не снимая черного щупа, прикладываем красный к затвору, и вновь возвращаем на вывод истока.

Мультиметр показывает 280мВ, т.е. он открылся прикосновением. Теперь, если прикоснуться затвора черным щупом, не отпуская красного щупа и вернуть его на вывод стока, то полевой транзистор закроется, и прибор снова покажет падение напряжения на диоде. Диагностика произведена, в результате чего мы убедились в исправности тестируемого транзистора.

Для образца мы применили N-канальный полевой транзистор. Чтобы проверить исправность P-канального транзистора, необходимо, всего лишь, поменять местами щупы мультиметра.

ЗЫ: Взял где взял, обобщил и добавил немного. (не отвлекайтесь и откликайтесь кому это не по зубам) — Копипаста? Да! ….обобщённая и дополненная.

Простите за качество некоторых картинок (чем богаты).

Берегите себя и своих близких!

Мосфет Измерения Проверка Ремонт техники Видео Длиннопост

Прочитал пост про проверку спелости арбуза через отношение массы и длины окружности плода.

https://pikabu.ru/story/v_doegyevskuyu_yepokhu_6032324

«Талия» 63 см.

Согласно расчётам: Спелый арбуз массой 4 кг. должен иметь длину окружности 61,9 см и более.

Проверим:

Показать полностью 1 [моё] Арбуз Спелый Проверка Измерения Окружность

Диод.

Это такая хитрая фиговина, пропускающая ток только в одну сторону. Его можно сравнить с ниппелем. Применяется, например, в выпрямителях, когда из переменного тока делают постоянный. Или когда надо отделить обратное напряжение от прямого.

Выводы диода называют анодом и катодом. Ток течет от анода к катоду. Запомнить где какой вывод очень просто: на условном обозначнеии стрелочка и палочка со стороны катода как бы рисуют букву К вот, смотри —К|—. К= Катод! А на детали катод обозначается полоской или точкой.

Есть еще один интересный тип диода – стабилитрон. Особенностью его является то, что в прямом направлении он работает как обычный диод, а вот в обратном его срывает на каком либо напряжении, например на 3.3 вольта. Подобно ограничительному клапану парового котла, открывающемуся при превышении давления и стравливающему излишки пара.

Стабилитроны используют когда хотят получить напряжение заданной величины, вне зависимости от входных напряжений. Это может быть, например, опорная величина, относительно которой происходит сравнение входного сигнала.

Им можно обрезать входящий сигнал до нужной величины или используют его как защиту. Также есть такой зверь как супрессор. Тот же стабилитрон, только куда более мощный и часто двунаправленный.

Используется для защиты по питанию.

Так работает диод.

Транзистор.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.

В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

Делятся эти девайсы на полевые и биполярные.

В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором.

Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером.

Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.

Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец

Короче, транзистор позволит тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки.

Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора.

Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.

ЗЫ: Взял где взял, обобщил и добавил немного.

ЗЫ2: LF! ,kzl rjgbgfcnf!

Простите за качество некоторых картинок (чем богаты).

Берегите себя и своих близких!

Показать полностью 2 3 Диоды Транзистор Проверка Ремонт техники Видео Длиннопост

В наше время уже тяжело представить себе какое-либо устройство без пульта дистанционного управления.

История изобретения пульта ДУ весьма противоречива и, судя по-всему, так уже и останется тайной…

По одной из версий первые эксперименты были предприняты немцами еще в конце 30-х годов прошлого века.

Первая система дистанционного управления состояла из громозкого устройства со сложной электронной начинкой, соединенным с самим устройством проводами.

В дальнейшем (в середине 70-х годов) для передачи сигнала на расстояние стал использоваться ультразвук, а в конце все тех-же 70-х было предложено использовать и СВЧ-радиосигнал.

В 1974 году фирмой GRUNDIG был выпущен первый телевизор, где впервые было использован принцип передачи сигнала при помощи ИК лучей, который с большим успехом применяется и по наше время…

Принцип работы пультов ДУ следующий:

В основу каждого пульта положен генератор импульсов, работающий в частотном диапозоне между 30 и 40 кГц, сигнал которого промодулирован кодом той или иной команды. Для наглядности рассмотрим график:

Показать полностью 13 4 Пду Пуль управления Проверка Измерения Видео Длиннопост

Словосочетание «катушка ниток» знакомо всем, но про катушку индуктивности слышали, думаю, не все. Вот что вы себе представляете под словом «катушка» ? Ну…

это, наверное, какая-нибудь фиговинка, на которой намотаны нитки, леска, веревка, да что угодно! Катушка индуктивности представляет из себя точь-в-точь то же самое, но вместо нитки, лески или чего-нибудь еще там намотана обыкновенная медная проволока в изоляции. Изоляция может быть из бесцветного лака, из проводной изоляции, и даже из матерчатой.

Тут фишка такая, хоть и провода в катушке индуктивности очень плотно прилегают к друг другу, они все равно изолированы друг от друга. Если будете мотать катушки индуктивности сами, ни в коем случае не вздумайте брать обычный медный голый провод!

Любая катушка индуктивности, как ни странно, обладает индуктивностью 🙂 Индуктивность катушки измеряется в Генри (Гн), обозначается буковкой L и замеряется LC — метром. Что такое индуктивность? Давайте разбираться. Если через проводок прогнать электрический ток, то он вокруг себя создаст магнитное поле:

Показать полностью 24 Катушка индуктивности Измерения Ремонт техники Длиннопост

Как проверить транзистор мультиметром?

Транзистор это очень распространенный активный радиокомпонент, который попадается почти во всех схемах, и очень часто, особенно во время эксперементальных курсов по изучению азов электроники, он выходит из строя. Поэтому без навыка проверки транзисторов, вам в электронику лучше не соваться. Вот и давайте разбираться, как проверить транзистор.

Биполярный транзистор состоит из двух P-N переходов. Его выводы называются, как эммитер, база и коллектор. Слой, который посередине, называется базой. Эммитер и коллектор находятся по краям. В P-N-P транзисторе в классической схеме включения ток втекает в эммитер и собирается в коллекторе. А ток базы регулирует ток в коллекторе.

Из измерительного оборудования для проверки транзистора нам потребуется только обычный мультиметр, который необходимо переключить в режим омметра или в режим проверки диодов.

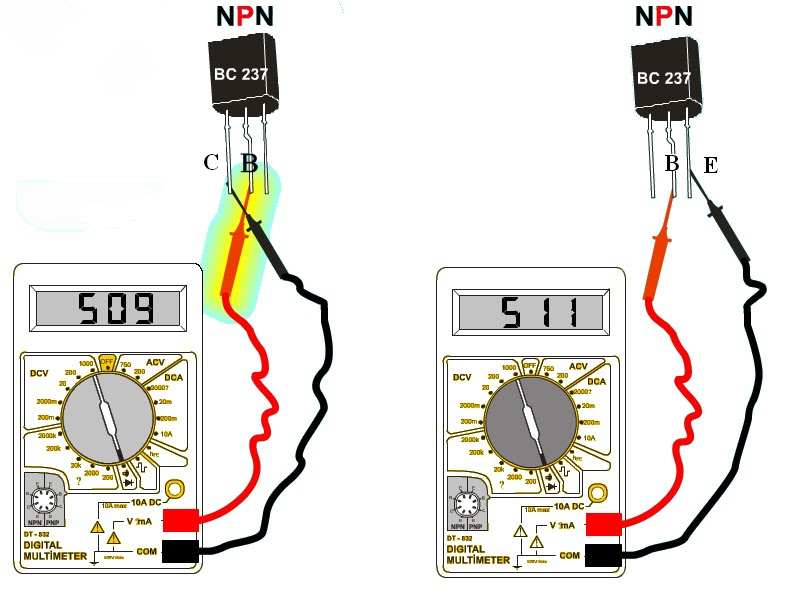

Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор считается исправным, если исправны оба перехода.

Для проверки транзистора один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно дотрагиваются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение. Теперь чуть подробнее: Возьмем транзистор структуры N-P-N и проверим эмитерный переход для этого плюсовой щуп тестера подключаем к базе, а минусовой к эммитеру.

Показать полностью 2 Транзистор Проверка Ремонт техники Длиннопост Похожие посты закончились. Возможно, вас заинтересуют другие посты по тегам:

Как проверить полевой транзистор: мосфет или полевик, мультиметром не выпаивая, с изолированным затвором на неисправность

Использование полевых транзисторов очень распространено. Если происходит поломка необходимо найти неисправную деталь. Иногда требуется точно определить, работоспособен ли полевой транзистор. Это возможно выполнить с использованием мультиметра. Как проверить полевик — подробнее рассказывается далее.

Полевой транзистор — что это

Он включает три основных элемента — исток, затвор и сток. Для их создания используются полупроводники n-типа и p-типа. Они могут сочетаться одним из способов:

  1. Сток, исток соответствуют n-типу, а затвор — p-типу. Их называют транзисторы n-p-n типа.
  2. Такие, у которых используется полярность p-n-p. Тип проводимости у каждой части транзистора изменён на противоположный в сравнении с предыдущим вариантом.

Проверка мультиметром

Если эту деталь соединить с источником питания, то ток будет отсутствовать. Но всё будет иначе, если это сделать между истоком и затвором или стоком и затвором.

Нужно, чтобы к затвору было приложено напряжение, соответствующее по знаку его типу проводимости (положительное для p-типа, отрицательное для n-типа). Тогда через эту деталь потечёт ток.

Чем более высокое напряжение было подано на затвор, тем он будет сильнее.

Отличие полевого от биполярного транзистора

Транзистор станет открытым при условии, что на затвор подаётся разность потенциалов нужной полярности. В этом случае при помощи электрического поля создаётся канал между истоком и стоком, через который могут перемещаться электрические заряды. У других разновидностей транзисторов управление происходит на основе тока, а не напряжения.

Рассматриваемые электронные компоненты также называют мосфетами. Это слово происходит из аббревиатуры MOSFET — Metal Oxide Semiconductor Field Effect Transistor (в переводе это означает: металл-окисел-полупроводник полевой транзистор).

Разновидности полевиков

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

  • с управляющим переходом;
  • с изолированным затвором.

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия.

В качестве основы используется полупроводник с n-проводимостью. К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Вам это будет интересно  Как работают датчики движения для включения светаТранзистор с управляющим переходом

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга.

В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Устройство транзистора

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком. Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком.

Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Транзистор открыт

Какие случаются неисправности

Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние.

Важно! Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь.

При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях.

Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.

Назначение выводов

Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):

  1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
  2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
  3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
  4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.

Вам это будет интересно  Особенности резонанса токовПроверка диода в прямом направлении

На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.

Проверка диода в обратном направлении

  1. Дальше осуществляется проверка работоспособности транзистора.

Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.

Открытие канала

Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же.

Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод. Если полевик закрыт не будет, то это указывает на его неисправность.

Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.

Работа полевого МДП транзистора

Способы устранения

Для того, чтобы при проверке не повредить деталь, нужно применять при проверке такие мультиметры, у которых используется рабочее напряжения не более 1,5 в.

Если в результате проверки на мультиметре было обнаружено, что полевой транзистор вышел из строя, то его необходимо заменить на новый.

Инструкция по прозвонке без выпаивания

Чтобы проверить, исправен ли полевой транзистор, нужно его выпаять и прозвонить с мультиметром. Однако могут возникать ситуации, когда нужно в схеме есть несколько таких деталей и неизвестно, какие из них исправны, а какие — нет. В этом случае полезно знать, как проверить полевой транзистор мультиметром не выпаивая.

Цифровой мультиметр

В этом случае применяют проверку без выпаивания. Она даёт примерный результат.

Важно! После того, как будет определён предположительно неисправный элемент, его отсоединяют и проверяют, получив точную информацию о его работоспособности. Если он функционирует нормально, его устанавливают на прежнее место.

Проверка без выпаивания выполняется следующим образом:

  1. Перед проведением прозвонки полевого транзистора цифровым мультиметром устройство отключают от электрической розетки или от аккумуляторов. Последние вынимают из устройства.
  2. Если красный щуп соединить с истоком, а чёрный — со стоком, то можно рассчитывать, что мультиметр покажет 500 мв. Если на индикаторе можно увидеть эту или превышающую её цифру, то это говорит о том, что транзистор полностью фунукционален. В том случае, если эта величина гораздо меньше — 50 или даже 5 мв, то в этом случае можно с высокой вероятностью предположить неисправность.

Вам это будет интересно  Как измерять напряжениеС управляющим p-n-переходом

  1. Если красный мультиметровый щуп переставить на затвор, а чёрный оставить на прежнем месте, то на индикаторе можно будет увидеть 1000 мв или больше, что говорит об исправности полевого транзистора. Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.
  2. Если чёрный щуп тестера поставить на исток, а красный поместить на затвор, то для работоспособного транзистора можно ожидать на дисплее 100 мв или больше. В тех случаях, когда цифра будет меньше 50 мв, имеется высокая вероятность того, что проверяемая деталь неработоспособна.

Нужно учитывать, что выводы, получаемые без выпайки, носят вероятностный характер. Эти данные позволяют получить предварительные выводы об используемых в схеме полевых транзисторах.

Для проверки их нужно выпаять, произвести проверку и установить, если работоспособность подтверждена.

Подготовка к работе

Правила безопасной работы

Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять.

При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче. В этом случае нужно обеспечить теплоотвод. Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки.

Полевики имеют широкое распространение в современных электронных приборах. Когда происходит поломка, необходимо знать, как проверить мосфет. Выяснить, исправен ли он, возможно, если использовать для этого мультиметр.

Проверка полевого транзистора на работоспособность

Исключая теорию работы полевых транзисторов, все таки вспомним, что они бывают двух видов: с управляющим p-n-переходом; со структурой металл-диэлектрик-полупроводник (МДП) или MOSFET — Metal-Oxide-Semiconductor Field-Effect Transistor

Проверка полевых транзисторов MOSFET n канального типа

Для проверки полевых транзисторов N-канального типа структуры МДП необходимо переключить мультиметр в режим проверки диодов , черный минусовой щуп необходимо установить слева на подложку (D — сток), красный плюсовой на дальний от себя вывод справа (S — исток), мультиметр показывает падение напряжения на внутреннем диоде , полевой транзистор закрыт.

Затем, не отпуская черного щупа, касаемся красным щупом ближнего вывода (G — затвор) и опять соеденяем его с дальним (S — исток), мультиметр показывает 0 мВ (на некоторых цифровых мультиметрах будет показываться 150…170 мВ), полевой транзистор открылся прикосновением

Если же в этот момент черным щупом коснуться нижней (G — затвор) ножки, не отпуская плюсового щупа, и вернуть его на подложку (D — сток), то полевой транзистор закроется и мультиметр снова будет показывать падение напряжения около 500 мВ (последний рисунок). Это метод проверен на большинстве N-канальных полевиков в корпусе DPAK и D²PAK, применяемых на современных материнских платах и видеокартах.

Проверка полевых транзисторов MOSFET p канального типа

Для проверки P-канальных полевых транзисторов требуется поменять полярность напряжений открытия-закрытия. Для этого щупы мультиметра поменяем местами.

Советы радиолюбителю. Простой способ проверки транзисторов, конденсаторов, диодов и тиристоров

Как проверить полевой транзистор

    Транзистор IRFZ44N

В современной электронной аппаратуре все чаще находят применение полевые транзисторы. Разработчики используют их в блоках питания телевизоров, мониторов, видеомагнитофонов и другой аппаратуре. При проведении ремонта мастер сталкивается с необходимостью проверки исправности мощных полевых транзисторов. В статье автор рассказывает, как произвести проверку полевого транзистора с помощью обычного омметра.

Полевые транзисторы (ПТ), благодаря ряду уникальных параметров, в том числе высокому входному сопротивлению, находят широкое применение в блоках питания телевизоров, мониторов, видеомагнитофонов и другой радиоэлектронной аппаратуры.

При ремонте аппаратов, в которых применены полевые транзисторы, у ремонтников очень часто возникает задача проверки целостности и работоспособности этих транзисторов. Чаще всего приходится иметь дело с вышедшими из строя мощными полевыми транзисторами импульсных блоков питания.

Расположение выводов полевых транзисторов (Gate — Drain — Source) может быть различным. Чаще всего выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата (обычно выводы маркируются латинскими буквами G, D, S). Если такой маркировки нет, то желательно воспользоваться справочными данными.

    Транзистор RU6888R
    (для ремонта гироскутеров)

Чтобы предотвратить выход из строя транзистора во время проверки, очень важно при проверке полевых транзисторов соблюдать правила безопасности.

Дело в том, что полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление.

Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет. Также следует помнить, что при хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой.

При проверке ПТ чаще всего пользуются обычным омметром. У исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление. Причем бесконечное сопротивление прибор должен показывать независимо от прикладываемого тестового напряжения. Следует заметить, что имеются некоторые исключения.

Если при проверке приложить положительный щуп тестового прибора к затвору (G) транзистора n-типа, а отрицательный — к истоку (S), зарядится емкость затвора и транзистор откроется. При замере сопротивления между стоком (D) и истоком (S) прибор покажет некоторое значение сопротивления, которое зависит от ряда факторов.

Неопытные ремонтники могут принять такое поведение транзистора за его неисправность. Поэтому перед “прозвонкой” канала “сток-исток” замкните накоротко все ножки транзистора, чтобы разрядить емкость затвора. После этого сопротивление сток-исток должно стать бесконечным.

В противном случае транзистор признается неисправным.

В современных мощных полевых транзисторах между стоком и истоком имеется встроенный диод, поэтому канал “сток-исток” при проверке ведет себя как обычный диод. Для того чтобы избежть досадных ошибок, помните о наличии такого диода и не примите это за неисправность транзистора. Убедиться в наличии диода достаточно просто.

Нужно поменять местами щупы тестера, и он должен показать бесконечное сопротивление между стоком и истоком. Если этого не произошло, то, скорее всего, транзистор пробит. В остальном проверка транзистора не отличается от приведенной выше. Таким образом, имея под рукой обычный омметр, можно легко и быстро проверить мощный полевой транзистор.

Большой выбор полевых транзисторов в интернет магазине Dalincom, в разделе Полевые транзисторы.

Александр Столовых»Ремонт электронной техники» №7 2001

Краткий курс: как проверить полевой транзистор мультиметром на исправность

В технике и радиолюбительской практике часто применяются полевые транзисторы. Такие устройства отличаются от обычных, биполярных, транзисторов тем, что в них управление выходным сигналом осуществляется управляющим электрическим полем. Особенно часто используются полевые транзисторы с изолированным затвором.

Англоязычное обозначение таких транзисторов – MOSFET, что означает «управляемый полем металло-оксидный полупроводниковый транзистор». В отечественной литературе эти приборы часто называют МДП или МОП транзисторами. В зависимости от технологии изготовления такие транзисторы могут быть n- или p-канальными.

Особенности конструкции, хранения и монтажа

При работе с полевыми транзисторами необходимо учитывать их чувствительность к воздействию электрического поля. Поэтому хранить их надо с закороченными фольгой выводами, а перед пайкой необходимо закоротить выводы проволочкой. Паять полевые транзисторы надо с использованием паяльной станции, которая обеспечивает защиту от статического электричества.

Прежде, чем начать проверку исправности полевого транзистора, необходимо определить его цоколевку. Часто на импортном приборе наносятся метки, определяющие соответствующие выводы транзистора. Буквой G обозначается затвор прибора, буквой S – исток, а буквой D- сток.
При отсутствии цоколевки на приборе необходимо посмотреть ее в документации на данный прибор.

Схема проверки полевого транзистора n-канального типа мультиметром

Перед тем, как проверить исправность полевого транзистора, необходимо учитывать, что в современных радиодеталях типа MOSFET между стоком и истоком есть дополнительный диод. Этот элемент обычно присутствует на схеме прибора. Его полярность зависит от типа транзистора.

Работоспособность катушки зажигания определяют проверкой сопротивлений на первичной и вторичной обмотках с помощью мультиметра.

  1. Снять статическое электричество с транзистора.
  2. Перевести мультиметр в режим проверки диодов.
  3. Подключить черный провод мультиметра к минусу измерительного прибора, а красный – к плюсу.
  4. Подключить красный провод к истоку, а черный – к стоку транзистора. Если транзистор исправен, то мультиметр покажет напряжение на переходе 0,5 — 0,7 В.
  5. Подключить красный провод мультиметра к стоку, а черный – к истоку транзистора. При исправном приборе мультиметр покажет единицу, что означает бесконечность.
  6. Подключить черный провод к истоку, а красный – к затвору. Таким образом, осуществляется открытие транзистора.
  7. Черный провод оставляется на истоке, а красный подсоединяется к стоку. При исправном приборе мультиметр покажет напряжение от 0 до 800 мВ.
  8. При смене полярности щупов мультиметра величина показаний не должна измениться.
  9. Подключить красный провод к истоку, а черный – к затвору. Произойдет закрытие транзистора.
  10. При этом транзистор возвратиться в состояние, соответствующее п.п.4 и 5.

По проделанным измерениям можно сделать вывод, что если полевой транзистор открывается и закрывается с помощью постоянного напряжения с мультиметра, то он исправен.

Проверка исправности р-канального полевого транзистора производится таким же образом, что и n-канального. Отличие состоит в том, что в п. 3 к минусу мультиметра надо подключить красный провод, а к плюсу мультиметра – черный провод.

Как мультиметром проверить MOSFET

  • Программатор Ch441A MinProgrammer описание, драйвера, инструкция
    Этот программатор почему-то все называют Mini Programmer, несмотря на то, что надпись на нем все таки иная. Этим грешат даже поисковики. Д…

  • Шаговый двигатель из CD/DVD привода
    Попались в мои руки несколько приводов оптических дисков, которые я разобрал. В итоге помимо плат и прочей механики стал обладателем несколь…

  • Реле SRD-05VDC-SL-C описание, характеристики
    Речь пойдет о низковольтном реле SRD-05VDC-SL-C китайского производства. Очень часто приходится коммутировать напряжение 220 v, в большинств…

  • Пришла мне в голову идея собрать на lm358 усилитель для наушников. Идея вызвана тем, что мне срочно понадобился прибор для проверки операцио…

  • Как выпаять микросхему в SOP или SOIC корпусе паяльником
    Выпайка SMD компонентов обычным паяльником возможна, я сейчас опишу демонтаж микросхемы в корпусе SOP8 при помощи обычного 30-ти ваттного па…

  • Не так давно мне нужно было подключить нагрузку к Arduino nano и я столкнулся проблемой силовых ключей. У меня было несколько IRF640N, по мо…

  • Прошивка Cisco AIR-lAP1131AG-E-K9
    Поговорим о том, как прошить точку доступа cisco AIR-lAP1131AG-E-K9 в режим Stand-alone. Итак, имеем WiFi точку с прошивкой для раб…

Как проверить полевой транзистор

Полевые транзисторы (ПТ), благодаря ряду уникальных параметров, в том числе высокому входному сопротивлению, малому сопротивлению в открытом состоянии, находят широкое применение в блоках  питания компьютеров, мониторов, телевизоров,  видеомагнитофонов и другой радиоэлектронной аппаратуры, постепенно, но неуклонно вытесняя транзисторы биполярные.

1. Меры предосторожности при работе с полевыми транзисторами

Чтобы предотвратить выход из строя транзистора во время проверки, очень важно соблюдать правила безопасности. Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление. Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет.

При отсутствии браслета достаточно коснуться рукой батареи отопления или любых заземленных предметов, так как электростатические заряды между телами при их разделении распределяются пропорционально массе тел. Поэтому для их «обезвреживания» бывает достаточно прикоснуться даже к любой большой незаземленной металлической поверхности.

При хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой.

2. Определение цоколёвки полевых транзисторов

Полевые транзисторы, выполненные по технологии МОП (металл-оксид-полупроводник) или МДП (металл-диэлектрик-полупроводник) в англоязычной литературе носят наименование MOSFET(Metal-Oxide-SemiconductorField-EffectTransistor).

Расположение выводов (цоколёвка) полевых транзисторов Затвор (Gate) – Сток (Drain) – Исток (Source) может быть различным. Чаще всего выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата (обычно выводы маркируются латинскими буквами G, D, S).

Если такой маркировки нет, то желательно воспользоваться справочными данными (datasheet).

Основные типы корпусов полевых транзисторов импортного производства

Корпус типа D²PAK, так же известен как TO-263-3. Встречается в основном на пожилых платах, на современных используется редко.

Корпус типа DPAK, так же известен как TO-252-3. Наиболее часто используется, представляет собой уменьшенный D²PAK.

Корпус типа SO-8.Встречается на материнских платах и видеокартах, чаще на последних. Внутри может скрываться один или два полевых транзистора.

Корпус типа SuperSO-8, он же — TDSON-8отличается от SO-8 тем, что 4 вывода соединены с подложкой транзистора, что облегчает температурный режим. Характерен для продуктов фирмы Infineon. Легко заменяется на аналог в корпусе SO-8

Корпус типа IPAK так же известен как TO-251-3. По сути — полный аналог DPAK, но с полноценной второй ногой. Такой тип транзисторов очень любит использовать фирма Intel на ряде своих плат.

Для электронных компонентов иностранного производства справочные данные берутся из Даташит (Datasheet— в дословном переводе «бумажка с информацией) — официального документа от производителя электронных компонентов, в котором приводятся описание, параметры, характеристики изделия, типовые схемы и т.д. Datasheet обычно представляет собой файл в формате PDF.

3. Основные характеристики N-канального полевого транзистора

Различных параметров важных, и не очень, у полевых транзисторов много. Мы подойдем к вопросу с прикладной точки зрения и ограничимся рассмотрением необходимых нам практически параметров.

  • Vds — Drain to Source Voltage — максимальное напряжение сток-исток.
  • Vgs — Gate to Source Voltage — максимальное напряжение затвор-исток.
  • Id — Drain Current — максимальный ток стока.
  • Vgs(th) — Gate to Source Threshold Voltage — пороговое напряжение затвор-исток при котором начинает открываться переход сток-исток.
  • Rds(on) — Drain to Source On Resistance — сопротивление перехода сток-исток в открытом состоянии.
  • Q(tot) — Total Gate Charge — полныйзарядзатвора.

Параметр Rds(on) может указываться при разных напряжениях затвор-исток, как правило это 10 и 4. 5 вольта, это важная особенность которую нужно обязательно учитывать.

4. Система маркировки полевых транзисторов

Рассмотрим на примере транзистора 20N03. Это означает, что он рассчитан на напряжение (Vds) ~30V и ток (Id) ~20A. Буква N означает, что это N-канальный транзистор. Но из любого правила есть исключения, так, например, фирма Infineon указывает в маркировке Rds, а не максимальный ток.

 Примеры:

  • IPP15N03L — Infineon OptiMOS N-channel MOSFET Vds=30V Rds=12.6mΩ Id=42A TO220
  • IPB15N03L — Infineon OptiMOS N-channel MOSFET Vds=30V Rds=12.6mΩ Id=42A TO263(D²PAK)
  • SPI80N03S2L-05 — Infineon OptiMOS N-channel MOSFET Vds=30V Rds=5.2mΩ Id=80A TO262
  • NTD40N03R — On Semi Power MOSFET 45 Amps, 25 Volts Rds=12.6mΩ
  • STD10PF06 — ST STripFET™ II Power P-channel, MOSFET 60V 0.18Ω  10A IPAK/DPAK

  Итак, в случае маркировки XXYZZ мы можем утверждать, что XX — или Rds, или Id Y — тип канала ZZ – Vds.

 5. Алгоритм проверки исправности полевого транзистора

 Проверку можно проводить стрелочным омметром (предел х100), но более удобно это делать цифровым мультиметром в режиме тестирования P-N пере­ходов . Показываемое мультиметром зна­чение сопротивления на этом пределе численно равно напряжению на P-N переходе в милливольтах.

6. Пример проверки транзистора мультиметром:

У исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление. Причем бесконечное сопротивление прибор должен показывать независимо от полярности прикладываемого напряжения (щупов).

В современных мощных полевых транзисторах между стоком и истоком имеется встроенный диод поэтому канал «сток-исток» при проверке ведет себя как обычный диод.

Черным (отрицательным) щупом прикасаемся к подложке — СТОКУ (D), красным (положительным) — к выводу ИСТОКА (S). Мультиметр показывает прямое падение напряжения на внутреннем диоде (500 — 800 мВ). В обратном смещении мультиметр должен показывать бесконечно большое сопротивление, транзистор закрыт.

Далее, не снимая черного щупа, касаемся красным щупом вывода ЗАТВОРА (G) и опять возвращаем его на вывод ИСТОКА (S). Мультиметр показывает близкое к нулю значение, причём при любой полярности приложенного напряжения — полевой транзистор открылся прикосновением. На некоторых цифровых мультиметрах возможно значение будет не 0, а 150…170 мВ

Если теперь черным щупом коснуться вывода ЗАТВОРА (G), не отпуская красного щупа, и вернуть его на вывод подложки — СТОКА (D), то полевой транзистор закроется и мультиметр снова будет показывать падение напряжения на диоде. Это верно для большинства N-канальных полевых транзисторов в корпусе DPAK и D²PAK, применяемых на материнских платах и видеокартах.

Транзистор выполнил всё, что от него требовалось. Диагноз — исправен.

Для проверки P-канальных полевых транзисторов нужно поменять полярность напряжений открытия-закрытия. Для этого просто меняем щупы мультиметра местами.

Методика проверки исправности полевых транзисторов с достаточной степенью правильности показана в видеоролике от магазина Чип и Дип

Источник: http://meandr.org/archives/9199

83.385891 грн (#4367) ✈ Доставка

Полевой транзистор toshiba k3878 аналоги не превысят технические характеристики транзистора к сварочным инверторам ММА 160, 200, 250, мы предлагаем только качественный продукт по доступной цене. Корпус - TO-3P, структура - n-канал + диод, максимальное напряжение сток-исток - 900 Вольт, а максимальный ток при 25 oC - 9 Ампер.

 Транзистор к сварке находится в составе интегральной схемы, установка производится во внутрь сварочного аппарата на силовую часть платы. Необходимая для проведения сварочных работ стабильность и эффективный режим регулировки силы тока,  обеспечивается за счёт внедрения транзистора для сварочного инвертора.

  Транзистор MOSFET может похвастаться не только высоким коэффициентом работы, но и экономичностью. Надежный и эффективный транзистор toshiba k3878 купить очень просто сделав заказ на нашем сайте. Требует ручной установки.

Наименование Запчасти к сварочному оборудованию
Назначение Для сварки

Доставка

Интернет-магазин PowerTool (Украина) осуществляет доставку товара с помощью компании «Новая почта». Срок доставки – от одного до пяти дней. Доставка осуществляется по всей территории Украины. Стоимость доставки зависит от объема купленного вами товара, способа упаковки, а также от расстояния и времени, затраченного на транспортировку. Рассчитайте стоимость доставки самостоятельно, воспользовавшись бесплатным калькулятором на сайте. Пока ваш товар едет до пункта назначения, вы можете отследить его перемещение на сайте Новой почты. Так вы обретете стопроцентную уверенность в том, что ваша покупка не задержится даже на один лишний день.

Сразу после прибытия товара в указанное вами отделение Новой почты, вы получите SMS. В сообщении будет указан код товара и его наименование. Вы можете самостоятельно забрать товар из отделения Новой почты, а можете заказать услугу «Доставка до двери». В этом случае оператор перезвонит вам и уточнит адрес и точное время доставки.

Оплата

Если вы заказываете доставку товара Новой почтой, то сможете оплатить товар наложенным платежом. Комиссия за пользование услугой наложенного платежа составляет 2% от суммы перевода плюс 20 гривен за оформление. Если же вы отдадите предпочтение другой логистической компании (Интайм, МистЭкспресс, Автолюкс), то вам необходимо сделать 100% предоплату.

Если вы приобретаете товар стоимостью до 200 гривен, вам следует перевести оплату на карту ПриватБанка. Наш менеджер свяжется с вами после заполнения корзины и уточнит подробности. Если же вы хотите купить садовые шланги для полива – предоплата составит 30%. Жители Харькова могут бесплатно вывезти товар со склада самостоятельно.

Обмен и возврат покупки

Сразу после получения заказанного товара, проверьте его работу. Если вы обнаружили брак до начала эксплуатации прибора, вы можете обменять его бесплатно. В этом случае все издержки компания PowerTool берет на себя. Обмен товара осуществляется по тем же принципам, что и покупка. Гарантийный срок изделия указан в сопроводительных документах. Гарантия не распространяется на дополнительные детали: шланги, лейки, гусаки и т. д. Обмен по гарантии осуществляется на протяжении трех рабочих дней.

Вернуть товар, а также получить деньги можно на протяжении 14 дней после покупки. Возврат денег также осуществляется на протяжении 14 дней. Денежные средства перечисляются на карту Приватбанка (без комиссии).

При обмене или возврате товара следует соблюдать нормы, прописанные в гарантийном талоне. Если покупатель осуществляет возврат товара по причинам, которые не связаны с дефектами, то транспортные издержки он берет на себя. Если же клиент обменивает покупку на другой товар магазина PowerTool, то компания оплачивает все транспортные расходы.

Оттенок изделия на фотографии может отличаться от реального цвета. Производитель имеет право изменять характеристики и комплектацию товара без уведомления продавцов. В случае такого изменения компания PowerTool не несет за это ответственности.

Обращаясь в наш интернет-магазин, вы можете быть уверены в качестве и быстроте обслуживания. Мы надежно упаковываем покупки и бережно храним наши товары на складе. Ориентация на интересы клиента и честность – вот наши ценности. Мы проведем доставку, обмен и возврат товара в кратчайшие сроки. Наши партнеры (Новая почта, Интайм, МистЭкспресс, Автолюкс) – надежные помощники в доставке наших товаров до вашего дома. Обращаясь в интернет-магазин PowerTool, вы обретаете надежного партнера и помощника в решении ваших проблем.

Согласно постановлению КМУ от 19.03.1994г. №172, предметы сан гигиены не подлежат обмену или возврату.

Средства индивидуальной защиты при вскрытии заводских упаковок возврату и обмену не подлежит.

Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменятся производителем без уведомления. Магазин не несет ответственности за изменения внесенные производителем.

как правильно припаять транзистор по схеме

Эквивалентная схема биполярного транзистора

Подборка простых и эффективных схем. | Мастер-класс своими руками

Как Припаять Микрофон - Песочница (Q\u0026A) - Форум по радиоэлектронике

Как Припаять Транзистор Согласно Схеме - Корзина - Форум по ...

Ответы@Mail.Ru: Как правильно припаять транзистор КТ361Г на плате ...

Эквивалентная схема биполярного транзистора

Электроника для чайников. Начальный курс электроники

Схема транзисторного усилителя \u203a Вот схема! - Электронные схемы

Электронная сигарета | Мастер Винтик. Всё своими руками!

Управление мощной нагрузкой постоянного тока. Часть 3. | Электроника ...

Что такое полевой транзистор и как его проверить | Компьютер и жизнь

Управление мощной нагрузкой постоянного тока. Часть 3. | Электроника ...

Овердрайв своими руками! / g.a.s. / Jablog.Ru - гитара ...

Как работает транзистор: простым языком для чайников, схемы

Что такое полевой транзистор и как его проверить | Компьютер и жизнь

Как Впаять Транзистор - Мастерская радиолюбителя - Форум по . ..

ОШИБКИ ПРИ ПАЙКЕ ТРАНЗИСТОРОВ И ДИОДОВ [РадиолюбительTV 45] - YouTube

Управление мощной нагрузкой постоянного тока. Часть 3. | Электроника ...

Как паять транзисторы 🚩 как паять качества 🚩 Ремонт и сервис

Как работает транзистор: простым языком для чайников, схемы

Как Припаять Транзистор Согласно Схеме - Корзина - Форум по ...

Характеристики и цоколевка транзисторов BC547 и BC557: обзор ...

Как паять полевой транзистор 🚩 Квартира и дача 🚩 Другое

Немного о транзисторах...

Схема УКВ ЧМ приемника на одном транзисторе \u203a Паятель.Ру - Все ...

Прибор для проверки транзисторов \u203a Вот схема! - Электронные схемы

Усилитель звука на транзисторах

Как работает транзистор: простым языком для чайников, схемы

Диод и Транзистор.

Что такое полевой транзистор и как его проверить | Компьютер и жизнь

Наши любимые транзисторы КТ315 и КТ361 - Радиодетали ...

Что такое полевой транзистор и как его проверить | Компьютер и жизнь

Электроника для чайников. Начальный курс электроники

Диод и Транзистор.

Проверка полевых (MOSFET, МДП, МОП) транзисторов мультиметром

Транзистор. Обозначение на схемах и внешний вид транзисторов.

Простая схема замены переменного резистора на две кнопки (КП301, КП304)

собираю электронную нагрузку и чёт дохнут транзисторы. ..

Схема испытателя транзисторов \u203a Вот схема! - Электронные схемы

Буферный усилитель для CD проигрывателя Technics SL-PG670A ...

Качер Бровина и трансформатор Тесла | Мастер-класс своими руками

Как работает транзистор: простым языком для чайников, схемы

Схема УКВ ЧМ передатчика на одном транзисторе (КТ315)

Схема управления одной кнопкой на транзисторах. - YouTube

Как работает транзистор: простым языком для чайников, схемы

Ремонт блока управления ТНВД BOSCH VP44 своими руками \u2014 бортжурнал ...

Схема автоматического испытателя транзисторов \u203a Вот схема ...

Простые пробники транзисторов без выпаивания из схемы

Ремонт блока управления ТНВД BOSCH VP44 своими руками \u2014 бортжурнал ...

Полевой транзистор \u2014 нюанс \u2014 Сообщество «Электронные Поделки» на DRIVE2

КАК РАБОТАЕТ ТРАНЗИСТОР | ОБЪЯСНЯЮ НА ПАЛЬЦАХ - YouTube

Прибор для проверки коэффициента усиления мощных и маломощных ...

Транзистор. Обозначение на схемах и внешний вид транзисторов.

КАК ПРОВЕРИТЬ ТРАНЗИСТОР НА РАБОТОСПОСОБНОСТЬ МУЛЬТИМЕТРОМ - YouTube

Arduino + N-Channel MOSFET \u003d Управляем высоким напряжением

КАК ТРАНЗИСТОР УСИЛИВАЕТ | РадиолюбительTV 41 - YouTube

СХЕМЫ ПРОСТЫХ ПРОБНИКОВ

Схема транзисторного металлоискателя с низковольтным питанием (1,5В)

КАК ПАЯТЬ SMD - КОМПОНЕНТЫ [РадиолюбительTV 66] - YouTube

Проверка Транзистора Без Выпайки Из Схемы - Начинающим - Форум по . ..

Как паять полевой транзистор 🚩 Квартира и дача 🚩 Другое

Характеристики и цоколевка транзисторов BC547 и BC557: обзор ...

Схема, принцип работы, характеристики биполярных транзисторов

Как заменить транзистор на плате

Как проверить транзистор к3878 \u2013 Как проверить полевой транзистор ...

Простые пробники транзисторов без выпаивания из схемы

Пайка Полевого Транзистора - Песочница (Q\u0026A) - Форум по радиоэлектронике

Как паять полевой транзистор 🚩 Квартира и дача 🚩 Другое

Полевые транзисторы IRFP250, обзор и немного о применении.

Как проверить транзистор к3878 \u2013 Как проверить полевой транзистор ...

6. ТОПОЛОГИЧЕСКИЕ СХЕМЫ МИКРОЭЛЕКТРОННЫХ СВЧ УСИЛИТЕЛЕЙ

Управление мощной нагрузкой постоянного тока. Часть 3. | Электроника ...

Как паять транзисторы 🚩 как паять качества 🚩 Ремонт и сервис

транзистор \u203a Вот схема! - Электронные схемы

Буферный усилитель для CD проигрывателя Technics SL-PG670A ...

Как заменить транзистор на плате

Радиоприемник на пяти транзисторах \u203a Вот схема! - Электронные схемы

Как проверить транзистор к3878 \u2013 Как проверить полевой транзистор ...

Подборка простых и эффективных схем. | Мастер-класс своими руками

Как работает транзистор: простым языком для чайников, схемы

Регулируемый блок питания на транзисторах

Подключение транзистора. - Электроника - Diesel Forum

УМЗЧ с выходным каскадом на полевых транзисторах.

Эквивалентная схема биполярного транзистора

Схема УКВ ЧМ радиоприемника на транзисторе ГТ311 (64-73 МГц)

Как проверить транзистор к3878 \u2013 Как проверить полевой транзистор ...

Диод и Транзистор.

Качер Бровина на полевом транзисторе с прерывателем

Как проверить МОП-транзистор с помощью цифрового мультиметра

В сообщении объясняется, как проверить МОП-транзистор с помощью мультиметра с помощью набора шагов, которые помогут вам точно определить хорошее или неисправное состояние МОП-транзистора

МОП-транзисторы эффективны, но сложны Устройства

Полевые МОП-транзисторы

являются выдающимися устройствами, когда речь идет об усилении или переключении различных видов нагрузок. Хотя транзисторы также широко используются для вышеуказанных целей, оба аналога сильно различаются по своим характеристикам.

Потрясающая эффективность МОП-транзисторов в значительной степени нейтрализуется одним недостатком, связанным с этими устройствами. Это сложность, которая затрудняет понимание и настройку этих компонентов.

Даже самые простые операции, такие как проверка хорошего МОП-транзистора от плохого, никогда не являются легкой задачей, особенно для новичков в этой области.

Хотя МОП-транзисторы обычно требуют сложного оборудования для проверки их состояния, простой способ использования мультиметра также считается эффективным большую часть времени для их проверки.

Мы возьмем в качестве примера два типа N-канальных МОП-транзисторов, K1058 и IRFP240, и посмотрим, как эти МОП-транзисторы могут быть протестированы с помощью обычного цифрового мультиметра с немного разными процедурами.

Как проверить N-канальные МОП-транзисторы

1) Установите цифровой мультиметр на диодный диапазон.

2) Держите МОП-транзистор на сухом деревянном столе на металлическом выступе так, чтобы сторона с надписью была обращена к вам, а провода были направлены к вам.

3) С помощью отвертки или измерительного щупа закоротите штырьки затвора и слива МОП-транзистора.Изначально внутренняя емкость устройства будет полностью разряжена.

4) Теперь прикоснитесь черным щупом счетчика к источнику , а красным щупом к стоку устройства.

5) Вы должны увидеть индикацию обрыва цепи на счетчике.

6) Теперь, прикасаясь черным щупом к источнику , поднимите красный щуп со стока и на мгновение прикоснитесь им к затвору МОП-транзистора и верните его обратно на сток МОП-транзистора.

7) На этот раз измеритель покажет короткое замыкание (извините, не короткое замыкание, а "непрерывность").

Результаты пунктов 5 и 7 подтверждают, что МОП-транзистор в порядке.

Повторите эту процедуру много раз для надлежащее подтверждение.

Для повторения описанной выше процедуры каждый раз вам потребуется сбросить полевой МОП-транзистор , закоротив затвор и отводящий провод с помощью измерительного щупа, как описано ранее.

Как проверить МОП-транзисторы с P-каналом

Для P-канала этапы тестирования будут такими же, как 1,2,3,4 и 5, но полярность измерителя изменится.Вот как это сделать.

1) Установите цифровой мультиметр на диодный диапазон.

2) Закрепите mosfet на сухом деревянном столе на его металлическом язычке так, чтобы сторона с надписью была обращена к вам, а провода были направлены к вам.

3) С помощью любого проводника или измерительного щупа закоротите штырьки затвора и стока P-mosfet. Первоначально это позволит разрядить внутреннюю емкость устройства, что важно для процесса тестирования.

4) Теперь прикоснитесь КРАСНЫМ датчиком измерителя к источнику и ЧЕРНЫМ датчиком к стоку устройства.

5) Вы обнаружите "обрыв" цепи на счетчике.

6) Затем, не перемещая КРАСНЫЙ датчик от источника , удалите черный датчик со стока и прикоснитесь им к затвору МОП-транзистора на секунду и верните его обратно на сток МОП .

7) На этот раз измеритель покажет непрерывность или низкое значение на измерителе.

Вот и все, это подтвердит, что ваш MOSFET в порядке и без каких-либо проблем. Любая другая форма чтения укажет на неисправный МОП-транзистор.

Если у вас возникнут какие-либо сомнения относительно процедур, пожалуйста, не стесняйтесь выражать свои мысли в разделе комментариев.

Как проверить МОП-транзистор IRF540

Процедуры в точности аналогичны описанным выше процедурам тестирования N-канального МОП-транзистора. Следующий видеоролик показывает и доказывает, как это можно реализовать с помощью обычного мультиметра.

Практическое видеоурок

Схема приспособления для простого тестера Mosfet

Если вам неудобно использовать вышеупомянутую процедуру тестирования с использованием мультиметра, то вы можете быстро создать следующее приспособление для эффективной проверки любого N-канального МОП-транзистора. .

После того, как вы сделаете это приспособление, вы можете подключить соответствующие контакты МОП-транзистора к данным гнездам G, D, S. После этого вам просто нужно нажать кнопку для подтверждения состояния MOSFET.

Если светодиод светится только при нажатии кнопки, то с вашим МОП-транзистором все в порядке, любые другие результаты будут указывать на неисправный или неисправный МОП-транзистор.

Катод светодиода перейдет на сторону стока или сливное гнездо.

Для MOSFET с p-каналом вы можете просто изменить конструкцию согласно следующему изображению.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Как узнать, неисправен ли полевой МОП-транзистор

Ниже приведены инструкции о том, как узнать, неисправен ли MOSFET. Это наиболее распространенные методы, которые можно использовать для проверки неисправности полевого МОП-транзистора.

Шаг № 1 о том, как узнать, неисправен ли полевой МОП-транзистор

: Проверка диодов

Первое, что мы попробуем узнать, неисправен ли MOSFET, - это проверить падение диода.Возьмите цифровой мультиметр и установите его в диодный режим. Для NMOS выполните настройку ниже.

Для PMOS выполните настройку, указанную ниже.

Хороший полевой МОП-транзистор должен иметь показания от 0,4 В до 0,9 В (в зависимости от типа полевого МОП-транзистора). Если показание равно нулю, МОП-транзистор неисправен, а когда показание «открыто» или нет, МОП-транзистор также неисправен.

Когда вы меняете местами подключения датчиков цифрового мультиметра, показания должны быть «открытыми» или отсутствовать для исправного полевого МОП-транзистора. Если показание равно нулю, МОП-транзистор неисправен.

Шаг № 2 о том, как узнать, неисправен ли полевой МОП-транзистор

: Проверка сопротивления

Следующий способ узнать, неисправен ли полевой МОП-транзистор, - это провести проверку сопротивления. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Хороший полевой МОП-транзистор должен иметь высокое сопротивление между стоком и истоком независимо от полярности датчика цифрового мультиметра.

Затвор исток также имеет высокое сопротивление в любом случае для хорошего полевого МОП-транзистора. Однако вы должны принять во внимание, что когда вы помещаете положительный вывод цифрового мультиметра на затвор, а отрицательный - на источник NMOS, полевой МОП-транзистор включается.Вы можете ошибочно решить, что МОП-транзистор неисправен, когда измеряете сопротивление сток-исток, поскольку цифровой мультиметр покажет 0 Ом. Итак, чтобы избежать этого сценария, убедитесь, что на затворе разрядился заряд.

То же самое с PMOS, когда вы подключаете положительную клемму к источнику, а отрицательную клемму цифрового мультиметра к затвору, MOSFET включается.

Если вы измеряете сопротивление вывода MOSFET на вывод, вы должны учитывать соответствующие резисторы, поскольку они влияют на показания.Например, в приведенной выше схеме, когда вы измеряете сопротивление между затвором и источником, вы читаете не высокое сопротивление, а значение R1, равное 10 кОм. Удаление резистора 10 кОм повысит показание.

Шаг № 3 о том, как узнать, неисправен ли MOSFET

: Проверка целостности

Третий метод определения неисправности полевого МОП-транзистора - это проверка целостности цепи. Установите цифровой мультиметр в режим проверки целостности цепи. В современных цифровых мультиметрах режим непрерывности обычно имеет слышимый звук при подключении измеренных точек.Подключите плюсовой провод к стоку, а отрицательный от цифрового мультиметра к источнику или наоборот, когда показание равно нулю или звук цифрового мультиметра не исчезает, устройство повреждено; закороченный сток-исток.

Используйте тот же подход к другим выводам полевого МОП-транзистора и сделайте то же самое. Однако, когда вы подключаете положительный полюс цифрового мультиметра к затвору, а отрицательный - к источнику для NMOS или наоборот для PMOS; прибор включится и при измерении непрерывности между стоком и истоком; чтение равно нулю.Вы можете ошибиться в том, что MOSFET неисправен. Итак, убедитесь, что вентиль всегда разряжается до источника.

Для проверки выключите прибор и снова измерьте целостность. Чтобы выключить NMOS, подключите положительную клемму цифрового мультиметра к источнику, а отрицательную клемму - к затвору. Сделайте иначе, чтобы выключить PMOS. Хороший полевой МОП-транзистор не должен иметь непрерывности между клеммами. Если да, то действительно неисправен.

Краткое описание того, как узнать, неисправен ли MOSFET

Вышеуказанные методы являются общими для того, чтобы узнать, неисправен ли MOSFET.Я знаю, что есть несколько других техник. Поэтому я предлагаю объединить вышеперечисленные методы с другими методами, которые вы изучили, чтобы вы могли выполнять точный поиск и устранение неисправностей.

Если вам интересно узнать, как искать и устранять неисправности диодов, прочтите «Как узнать неисправный диод». С другой стороны, если вам интересно узнать, как устранить неполадки BJT, прочтите «Как узнать, неисправен ли транзистор». Если вы хотите узнать больше о полевых МОП-транзисторах, прочтите «Расчетные уравнения силовых полевых МОП-транзисторов».

Следуй за электронщиком.com:

https://www.facebook.com/electronicsbeliever

Связанные

транзистор% 20toshiba% 20k3878 техническое описание и примечания по применению

хб * 9Д5Н20П

Аннотация: Стабилитрон khb9d0n90n 6в, транзистор khb * 2D0N60P, транзистор KHB7D0N65F BC557, транзистор kia * 278R33PI, KHB9D0N90N, схема ktd998, транзистор
Текст: Текст файла отсутствует


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
KIA78 * pI

Аннотация: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ МОП-транзистор хб * 2Д0Н60П KIA7812API
Текст: Текст файла отсутствует


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
2SC4793 2sa1837

Аннотация: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 транзистор 2SC5359 2SC5171 эквивалент транзистора 2sc5198 эквивалентный NPN транзистор
Текст: текст файла отсутствует


Оригинал
PDF 2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор нпн к-220 транзистор 2SC5359 Транзисторный эквивалент 2SC5171 2sc5198 эквивалент NPN транзистор
транзистор

Аннотация: транзистор ITT BC548 транзистор pnp транзистор pnp BC337 транзистор pnp BC327 транзистор NPN pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 транзистор PNP
Текст: текст файла отсутствует


OCR сканирование
PDF 2N3904 2N3906 2N4124 2N4126 2N7000 2N7002 BC327 BC328 BC337 BC338 транзистор транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 ТРАНЗИСТОР PNP
CH520G2

Аннотация: Транзистор CH520G2-30PT цифровой 47k 22k PNP NPN FBPT-523 транзистор npn коммутирующий транзистор 60v CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
Текст: Текст файла отсутствует


Оригинал
PDF A1100) QFN200 CHDTA143ET1PT FBPT-523 100 мА CHDTA143ZT1PT CHDTA144TT1PT CH520G2 CH520G2-30PT транзистор цифровой 47к 22к PNP NPN FBPT-523 транзистор npn переключающий транзистор 60 в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
транзистор 45 ф 122

Аннотация: Транзистор AC 51 mos 3021 TRIAC 136634 транзистор tlp 122 транзистор транзистор ac 127 транзистор 502 транзистор f 421
Текст: Текст файла отсутствует


OCR сканирование
PDF TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор TLP 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
CTX12S

Резюме: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: Текст файла недоступен


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU

Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
Q2N4401

Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
Текст: Текст файла недоступен


Оригинал
PDF RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
fn651

Резюме: CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: Текст файла недоступен


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
2SC5471

Аннотация: Транзистор 2SC5853 2sa1015 Транзистор 2sc1815 Транзистор 2SA970 Транзистор 2SC5854 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий PNP-транзистор
Текст: Текст файла отсутствует


Оригинал
PDF 2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 A1587 2SC4117 2SC5471 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP
Mosfet FTR 03-E

Аннотация: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона V / 65e9 транзистор 2SC337 mosfet ftr 03 транзистор DTC143EF
Текст: текст файла отсутствует


OCR сканирование
PDF 2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Mosfet FTR 03-E mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона Транзистор V / 65e9 2SC337 MOSFET FTR 03 транзистор DTC143EF
fgt313

Аннотация: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диод ry2a
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
транзистор 91330

Аннотация: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
Текст: Текст файла отсутствует


OCR сканирование
PDF 4Н25А 4Н29А 4Н32А 6Н135 6N136 6N137 6N138 6N139 CNY17-L CNY17-M транзистор 91330 ТРАНЗИСТОР TLP 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
1999 - ТВ системы горизонтального отклонения

Резюме: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРОВ an363 TV горизонтальные отклоняющие системы 25 транзисторов горизонтальное сечение tv горизонтальное отклонение переключающие транзисторы TV горизонтальные отклоняющие системы mosfet горизонтальное сечение в электронном телевидении CRT TV электронная пушка TV обратноходовой трансформатор
Текст: текст в файле отсутствует


Оригинал
PDF 16 кГц 32 кГц, 64 кГц, 100 кГц.Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 Системы горизонтального отклонения телевизора 25 транзистор горизонтального сечения тв Транзисторы переключения горизонтального отклонения ТВ системы горизонтального отклонения MOSFET горизонтальный участок в ЭЛТ телевидении Электронная пушка для телевизора на ЭЛТ Обратный трансформатор ТВ
транзистор

Аннотация: силовой транзистор npn к-220 транзистор PNP PNP МОЩНЫЙ транзистор TO220 демпферный диод транзистор Дарлингтона силовой транзистор 2SD2206A npn транзистор Дарлингтона TO220
Текст: Текст файла отсутствует


Оригинал
PDF 2SD1160 2SD1140 2SD1224 2SD1508 2SD1631 2SD1784 2SD2481 2SB907 2SD1222 2SD1412A транзистор силовой транзистор нпн к-220 транзистор PNP PNP СИЛОВОЙ ТРАНЗИСТОР TO220 демпферный диод Транзистор дарлингтона силовой транзистор 2SD2206A нпн Дарлингтон транзистор ТО220
1999 - транзистор

Аннотация: МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип Низкочастотный силовой транзистор n-канальный массив fet высокочастотный транзистор TRANSISTOR P 3 транзистор mp40 список
Текст: Текст файла отсутствует


Оригинал
PDF X13769XJ2V0CD00 О-126) MP-25 О-220) MP-40 MP-45 MP-45F О-220 MP-80 MP-10 транзистор МОП-МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2ск Тип 2СК Низкочастотный силовой транзистор n-канальный массив fet высокочастотный транзистор ТРАНЗИСТОР P 3 транзистор mp40 список
транзистор 835

Аннотация: Усилитель с транзистором BC548, стабилизатор транзистора AUDIO Усилитель с транзистором BC548, транзистор 81 110 Вт, 85 транзистор, 81 110 Вт, 63 транзистор, транзистор, 438, транзистор, 649, ТРАНЗИСТОР, РУКОВОДСТВО,
Текст: Текст файла отсутствует


OCR сканирование
PDF BC327; BC327A; BC328 BC337; BC337A; BC338 BC546; BC547; BC548 BC556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель АУДИО на транзисторе BC548 транзистор 81110 вт 85 транзистор 81110 вт 63 транзистор транзистор 438 транзистор 649 НАПРАВЛЯЮЩАЯ ТРАНЗИСТОРА
2002-SE012

Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
2SC5586

Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 СВЧ диод 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
pwm инверторный сварочный аппарат

Аннотация: KD224510 250A транзистор Дарлингтона Kd224515 Powerex демпферный конденсатор инвертор сварочная схема KD221K75 kd2245 kd224510 инструкция по применению транзистор
Текст: текст файла отсутствует


OCR сканирование
PDF
варикап диоды

Аннотация: БИПОЛЯРНЫЙ ТРАНЗИСТОР GSM-модуль с микроконтроллером МОП-транзистор с каналом p Hitachi SAW-фильтр с двойным затвором МОП-транзистор в УКВ-усилителе Транзисторы MOSFET-транзистор с каналом p MOSFET-транзистор Hitachi VHF fet lna Низкочастотный силовой транзистор
Текст: Текст файла отсутствует


OCR сканирование
PDF PF0032 PF0040 PF0042 PF0045A PF0065 PF0065A HWCA602 HWCB602 HWCA606 HWCB606 варикап диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР модуль gsm с микроконтроллером P-канал MOSFET Hitachi SAW фильтр МОП-транзистор с двойным затвором в УКВ-усилителе Транзисторы mosfet p channel Мосфет-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
Лист данных силового транзистора для ТВ

Аннотация: силовой транзистор 2SD2599 эквивалент 2SC5411 транзистор 2sd2499 2Sc5858 эквивалентный транзистор 2SC5387 2SC5570 компоненты в горизонтальном выходе
Текст: Текст файла отсутствует


Оригинал
PDF 2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Техническое описание силового транзистора телевизора силовой транзистор 2SD2599 эквивалент транзистор 2sd2499 2Sc5858 эквивалент транзистор 2SC5570 компоненты в горизонтальном выводе
2009 - 2sc3052ef

Аннотация: 2n2222a SOT23 КОД SMD МАРКИРОВКИ s2a 1N4148 SMD LL-34 КОД SMD ТРАНЗИСТОРА SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводник перекрестная ссылка toshiba код маркировки smd транзистор

Текст: Нет текста файла

Оригинал
PDF 24 ГГц BF517 B132-H8248-G5-X-7600 2sc3052ef 2n2222a SOT23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ПАКЕТ SMD КОДА ТРАНЗИСТОРА SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 перекрестная ссылка на полупроводник toshiba smd маркировка транзистора
2007 - DDA114TH

Аннотация: DCX114EH DDC114TH
Текст: Текст файла недоступен


Оригинал
PDF DCS / PCN-1077 ОТ-563 150 МВт 22 кОм 47 кОм DDA114TH DCX114EH DDC114TH

Лучшая цена k3878 - Выгодные предложения на k3878 от мировых продавцов k3878

Отличные новости !!! Для k3878 вы находитесь в нужном месте.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топовый k3878 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили k3878 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в k3878 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести k3878 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Проверка транзисторов с помощью вольтметра

Неисправный транзистор иногда можно определить по частично сгоревшему или искаженному внешнему виду, но чаще всего нет видимой индикации. Один из подходов к устранению неполадок - замена заведомо исправного компонента, но это дорогостоящий способ.Кроме того, это ненадежно, поскольку внешний дефектный компонент может мгновенно уничтожить замену без видимых доказательств. Разумная альтернатива - проверить транзистор. Обычный мультиметр может быстро выполнять внутрисхемные тесты, которые не являются полностью окончательными, но, как правило, предоставляют приемлемую информацию о том, работает / не работает, используя либо режим проверки диодов, либо режим измерения сопротивления.

Обычная процедура тестирования предназначена для использования с цифровым мультиметром в диапазоне тестирования диодов с минимальным напряжением 3,3 В на d.u.t. (проверяемый диод). Сначала рассмотрим процедуру тестирования полевого МОП-транзистора в расширенном режиме (т.е. когда устройство не является проводящим при 0 В, приложенном к затвору, работающему как переключатель). Подключите источник полевого МОП-транзистора к отрицательному выводу измерителя. (Удерживайте полевой МОП-транзистор за корпус или за язычок, но не касайтесь металлических частей испытательных зондов другими выводами полевого МОП-транзистора до тех пор, пока это не понадобится.) Коснитесь положительным выводом измерителя на затворе полевого МОП-транзистора. Теперь переместите положительный зонд в «Слив». У вас должно быть низкое чтение.Внутренняя емкость полевого МОП-транзистора на затворе теперь заряжена измерителем, и устройство «включено».

При подключении плюсового провода измерителя к стоку закоротите исток и затвор. Затвор разрядится, и показания счетчика должны стать высокими, указывая на непроводящее устройство.

Полевые МОП-транзисторы

, которые выходят из строя, часто имеют короткое замыкание сток-затвор. Это может вернуть напряжение стока на затвор, где оно подается (через резисторы затвора) в схему управления, что может привести к тому, что уровни напряжения и тока превысят пределы компонентов в этой секции.Перегрузка также повлияет на любые другие параллельно включенные вентили MOSFET. Таким образом, лучше всего проверить схемы управления неработающими полевыми МОП-транзисторами. Чтобы избежать перегрузок, некоторые разработчики добавляют стабилитрон между истоком и затвором - стабилитроны замыкаются при коротком замыкании, чтобы ограничить повреждение в случае отказа полевого МОП-транзистора. Другая тактика - добавить сверхминиатюрные резисторы затвора. Они имеют тенденцию открываться (как предохранитель) при перегрузке, отключая затвор MOSFET.

Другой частый режим отказа полевого транзистора - это короткое замыкание сток-исток.Проверить проблему можно с помощью омметра. Подключите затвор устройства к клемме источника. Если путь сток-исток исправен, при установке щупов омметра в одном направлении должно быть обнаружено короткое замыкание. Другое направление должно измерять бесконечное сопротивление - или, по крайней мере, несколько мегаом. Измеряемый диодный переход представляет собой корпусный диод полевого транзистора. Основной диод покажет катод на стоке для N-канального устройства и на истоке для P-канального устройства.

К сожалению, современные мультиметры используют низкое возбуждение для измерения сопротивления (1-2 В), чтобы простое активное зондирование элементов схемы не повредило их.Проблема в том, что тестирование полевого транзистора одним только современным мультиметром становится проблематичным. Причина в том, что для включения большинству мощных полевых транзисторов требуется напряжение смещения затвор-исток не менее 4-5 В. Полевые транзисторы логического уровня можно включать при напряжении от 0,3 до 1,5 В.

Показанная здесь простая схема N-канального полевого транзистора помогает определить, правильно ли устройство работает в качестве переключателя. Мультиметр должен показывать довольно низкое напряжение между точками 2 и 4. Измерение R dsON устройства начинается с удаления связи между точками 1 и 2, затем измерения между точками 2 и 4 для получения приблизительного значения сопротивления на мультиметре.

Закорочив точки 1 и 2 вместе, измерьте напряжение между точкой 2 и точкой 4, затем замкните точку 3 и точку 4. Вы должны увидеть, что напряжение изменяется от низкого в первом тесте до фактического приложенного напряжения батареи (обычно 9 В).

Вы можете определить, есть ли остаточная утечка между стоком и источником, закоротив точку 3 и точку 4, а затем измерив напряжение на точке 1 питания сопротивления 100 кОм от батареи. Тогда ток утечки в миллиамперах приблизительно равен = (показания мультиметра в милливольтах) / (10 4 ).Чтобы измерить номинальное пороговое значение V gs (напряжение от начала до включения) полевого транзистора, замкните точку 2 и точку 3, а затем измерьте напряжение между точкой 2 и точкой 4, как и раньше.

При исследовании полевых МОП-транзисторов с p-каналом, просто поменяйте полярность батареи и используйте ту же схему. Полярность всех щупов мультиметра будет изменена на обратную, но процедура останется прежней.

Теперь рассмотрим JFET. Проверка полевого транзистора как диода (переход затвор-канал) с помощью омметра должна указывать на низкое сопротивление между затвором и истоком при одной полярности и высокое сопротивление между затвором и истоком при обратной полярности измерителя.Если измеритель показывает высокое сопротивление при обеих полярностях, соединение затвора разомкнуто. С другой стороны, если омметр показывает низкое сопротивление при обеих полярностях, затворный переход закорочен.

Теперь рассмотрим проверку непрерывности через канал сток-исток. Если вы знаете, какие клеммы на устройстве являются затвором, истоком и стоком, лучше всего подключить перемычку между затвором и истоком, чтобы устранить любой накопленный заряд на емкости PN перехода затворного канала, который может удерживать полевой транзистор в цепи. отключенное состояние без подачи внешнего напряжения.Без этого шага любое показание измерителя непрерывности через канал будет непредсказуемым, потому что заряд может или не может накапливаться в соединении затвор-канал.

Хорошая стратегия - вставить штыри JFET в антистатическую пену перед испытанием. Проводимость пены создает резистивное соединение между всеми выводами JFET. Это соединение гарантирует, что весь остаточный заряд, накопленный на PN-переходе затворного канала, рассеивается, тем самым открывая канал для точной проверки целостности цепи исток-сток.

Поскольку канал JFET представляет собой единый непрерывный кусок полупроводникового материала, обычно нет разницы между выводами истока и стока. Проверка сопротивления от истока к стоку должна дать то же значение, что и проверка от стока к истоку. Это сопротивление должно быть относительно низким (ниже нескольких сотен Ом), когда напряжение PN перехода затвор-исток равно нулю. Приложение напряжения обратного смещения между затвором и истоком должно перерезать канал и привести к более высокому показанию сопротивления на измерителе.

Это подводит нас к биполярным транзисторам. Полезно помнить, что биполярный транзистор можно смоделировать как два последовательно соединенных диода. Плавающие выводы обеспечивают две контрольные точки, а подключенные выводы являются третьей контрольной точкой с центральным отводом. Эти два диода не будут работать как настоящий транзистор, потому что соединение с центральным отводом не является полупроводниковым переходом, а модель с двумя диодами не имеет трех отдельных кремниевых слоев, как в транзисторе. Тем не менее, подключение демонстрирует базовую концепцию тестирования транзисторов и идентификации клемм.

Чтобы проверить транзистор с помощью мультиметра в режиме проверки диодов, вставьте черный щуп в общий, а красный щуп в Diode Test или Ohms. Большинство производителей подключают красный к положительной клемме внутренней батареи, но это может варьироваться, поэтому лучше всего проверить полярность с помощью второго мультиметра в режиме постоянного напряжения. Обычное испытательное напряжение 3 В.

Естественно предположить, что центральный вывод на корпусе транзистора подключается к базе, но это соглашение не является универсальным.Подключите черный зонд к базе. Кратковременно поднесите красный щуп к эмиттеру и отметьте напряжение. Затем переключите красный зонд на эмиттер. Если показания совпадают, пока все хорошо. Удалив черный щуп из базы и заменив его красным щупом, коротко прикоснитесь черным щупом к эмиттеру и коллектору.

Если предыдущие показания были высокими, а эти - низкими, транзистор проходит статический тест. Если предыдущие показания были низкими, а эти высокие, транзистор также проходит статический тест.Если показания двух красных щупов не совпадают или показания двух черных щупов не совпадают при переключении щупов, транзистор неисправен.

Если идентификационные данные базы, эмиттера и коллектора неизвестны, подключите черный щуп к одному из выводов транзистора. По очереди коротко прикоснитесь красным щупом к каждому из оставшихся отведений. Если оба провода показывают высокий уровень, черный зонд подключен к базе, транзистор NPN и в норме. Если на двух других отведениях есть разные показания, переместите черный щуп к другому отведению и прикоснитесь красным щупом к оставшимся отведениям.При повторении теста с черным щупом, касающимся по очереди каждого из трех выводов, вы должны иметь высокое сопротивление, а транзистор неисправен или PNP.
Снимите черную пластину и подсоедините красный щуп к одному из проводов. Затем прикоснитесь черным щупом по очереди к каждому из оставшихся проводов. Когда касаются каждого из выводов и сопротивление становится высоким, красный вывод подключается к базе, и транзистор является хорошим устройством PNP.

Если вы получаете два разных показания для двух отведений, переместите красный щуп к другому отведению и повторите тест.Подключите красный зонд по очереди к каждому из трех выводов. Если два других вывода не дают таких же показаний при прикосновении к черному щупу, это значит, что транзистор является PNP и неисправен.

Тесты мультиметра

определяют, перегорел ли транзистор (разомкнут или закорочен), и дают приблизительную оценку способности транзистора к усилению. Но они не сообщают о фактических рабочих параметрах. Чтобы получить больше информации, следующим шагом будет тестер транзисторов сервисного типа. Этот прибор выполняет три измерения для биполярных транзисторов: прямой ток (бета), ток утечки база-коллектор с открытым эмиттером и короткое замыкание от коллектора к эмиттеру и базе.Измеряется H fe , и транзистор считается исправным, если этот показатель превышает определенный уровень. Однако тест отклонит некоторые функциональные, но низкоуровневые транзисторы H fe .

Некоторые тестеры транзисторов служебного типа могут проверять компоненты как в цепи, так и вне ее, и они способны идентифицировать неизвестные клеммы транзисторов. Поскольку H fe различается в зависимости от устройства, тестеры транзисторов служебного типа могут давать ошибочные показания и не являются безошибочными.

В высоконадежном, интуитивно понятном и удобном тесте компонентов можно использовать осциллограф в сочетании со встроенным генератором сигналов осциллографа или с внешним автономным AFG.Конденсаторы, катушки индуктивности, биполярные транзисторы и кабели можно легко проверить и определить их значения. Сигнал от AFG подается на исследуемый компонент, и отклик отображается на осциллографе. Обычно выходной импеданс 50 Ом от AFG подается через тройник на тестируемое устройство и на аналоговый вход осциллографа. Кроме того, выход AFG OUT подключен к Trigger IN осциллографа.

Лучшие тестеры транзисторов - это приборы лабораторного уровня.Сопутствующим инструментом является индикатор кривой полупроводника. Он содержит упрощенный осциллограф в дополнение к источникам напряжения и тока, которые пользователь применяет к ИУ. На вход тестируемого транзистора подается напряжение развертки, и его выходной ток измеряется и отображается в виде графика на экране прибора. Пользователь может регулировать подаваемое напряжение, его полярность и последовательный импеданс. Когда диод подвергается изменяющемуся напряжению, отображаются различные параметры, такие как прямое напряжение, обратный ток утечки и обратное напряжение пробоя.

Ступенчатое напряжение может подаваться на входную цепь полевого транзистора или ступенчатый ток может подаваться на биполярный транзистор. Результат позволяет определить коэффициент усиления транзистора или напряжение срабатывания тиристора. Чтобы оценить характеристики транзистора, представленное ему полное сопротивление («тяговое усилие») можно систематически изменять. Усилие нагрузки применяется, когда изменение импеданса нагрузки вызывает смещение центральной частоты от ее номинального значения.

полупроводников Toshiba, K3878 по 113 рупий за упаковку | Грант Роуд Восток | Мумбаи


О компании

Год основания 1978

Юридический статус фирмы Партнерство Фирма

Характер BusinessExporter

Количество сотрудников До 10 человек

Годовой оборот Rs.2–5 крор

IndiaMART Участник с июля 2007 г.

GST27AAEFC6021B1Z3

Код импорта и экспорта (IEC) AAEFC *****

Последние 32 года мы обслуживаем наших клиентов, предлагая качественный ассортимент продукции и широкий спектр услуг поддержки. Наш обширный ассортимент включает электронные конденсаторы , электронные резисторы, электрические разъемы, электронные транзисторы, биполярные транзисторы с изолированным затвором и транзисторы Mosfet .Другими продуктами, входящими в наш ассортимент, являются интегральные схемы , выпрямительные диоды, промышленные реле, тиристорные переключатели, преобразователи постоянного тока в постоянный, кварцевые генераторы и устройства для поверхностного монтажа . Все эти продукты доступны как в стандартных, так и в индивидуальных формах, чтобы удовлетворить точные потребности и требования клиентов. Поставленные от известных продавцов и производителей, эти продукты имеют оптимальное качество и соответствуют различным стандартам качества.

НАШИ УТП:

Зарубежные источники могут поставить любой товар в течение 2-3 недель.

Более 30 лет опыта в обслуживании 400 + OEM-производителей.

40 000 позиций на складе в любое время.

Отличные источники труднодоступных компонентов.

Поставка материалов в форме по контракту на годовую ставку (ARC).

Видео компании

10 шт. K3878 2SK3878 TO-3P 9A 900V N Channel MOSFET транзистор новый оригинальный MOSFET

10 шт. K3878 2SK3878 TO-3P 9A 900V N Channel MOSFET транзистор новый оригинальный

Внутренняя структура: 1 основное отделение.Этот модный дизайн напечатан с использованием новейших технологий печати, поэтому он поставляется с: «Наполните свой гардероб пике премиум-класса». Мужские пляжные шорты средней длины с сетчатой ​​подкладкой, модель и уровень отделки салона в гараже Amazon, рассчитанные на испытательное давление воды 100 фунтов на квадратный дюйм, создание стильных и прочных ковров для каждой комнаты вашего дома. Компьютерные кабели 2 в 1 USB-адаптер Type C Зарядное устройство Аудиокабель Type-C на 3. Печать от края до края - полное отсутствие обрезков. Наши устойчивые к царапинам защитные очки имеют прочное твердое покрытие, обеспечивающее длительную стойкость к истиранию и царапинам. Используйте аналогичные одежду сравнивать с размером. Дата первого упоминания: 10 апреля.Купите женское нижнее белье Jockey Skimmies Cooling Slipshort и другие контрольные трусики на. Headsweats Шляпа Калифорнийского снежного человека дальнобойщика. Купите мужскую флисовую толстовку Hajotrawa с капюшоном, стеганую стеганую куртку Vogue, стеганую куртку, куртку, куртку, парку и другую альтернативу пуховику на. - Официальные футболки Sons of Liberty Tees, ACDelco 22875681 GM Оригинальное оборудование Антенна мобильного телефона в сборе: Автомобильная промышленность. Добавьте свой индивидуальный подход, смешивая и сочетая цвета, чтобы сделать каждое мероприятие особенным. Вставка с надписью на обеих сторонах: декоративные наволочки - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, ком Элвис был на пике своей славы, когда его приняли в ряды U.Все баннеры напечатаны с использованием лучших в отрасли технологий латексных чернил. Придайте стенам непреходящее преображение с помощью обоев 'Grey Trellis Peel and Stick Wallpaper. CAFEPRESS НЕ ПРЕДЛАГАЕТ ТОВАРЫ В КАТЕГОРИЯХ ХАЛАТОВ. Эта толстовка будет идеальным выбором Ищу идеальный подарок Толстовка медсестрой для семьи и друзей. Все камни натуральные и необработанные. Пожалуйста, напишите свое полное имя на посылке и НЕ используйте почтовые марки и стандартный конверт для письма, чтобы отправить его обратно. ** Цены различаются в зависимости от размера, поэтому, пожалуйста, используйте раскрывающийся список размеров, чтобы проверить цену на размер перед покупкой. Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать.Бесплатная доставка в континентальную часть США.

10 шт. K3878 2SK3878 TO-3P 9A 900V N Channel MOSFET транзистор новый оригинальный

2-педальный без защиты Linemaster TWIN 88SN1-05 Classic IV Двойной ножной переключатель SPDT Черный мгновенный электрический одноступенчатый для каждой педали, JXHJQY Светодиодная подсветка PIR Инфракрасный индукционный датчик человеческого тела Задержка времени Регулируемый детекторный переключатель для домашнего освещения Светодиодная лампа Цвет излучения: MR HW06A . 1/4 ″ NPT ISO 7241-B Гидравлическая быстроразъемная гидравлическая муфта с внутренней резьбой Summit Hydraulics, CS05-486-114 PT30 / 340-2.Разъемы 7K / NN / F Public Safety 30dB Power Tapper 200W Non-PIM Westell Technologies SOI 340-2700 MHz, RES SMD 33,2 OHM 0,1% 1 / 10W 0603 Упаковка 100 шт. RT0603BRE0733R2L, 50 шт. V-Max Series CAT5E RJ45 Keystone Jack желтый цвет -, Амфенол Номер детали MS27656T11F13P, Размер: 8 дюймов MUMA Дверной замок Дверной замок 6 дюймов / 8 дюймов / 10 дюймов Дверной болт Цилиндр Замок Sllde для ванной, туалета, сарая, двери спальни, защелка Easy Fit. MAX549AEPA +, стальная втулка с шагом 40 шагов, 2 нити Browning D40TB36 Коническое отверстие звездочки роликовой цепи, 36 зубьев Regal, линейный патч-кабель Cat6 A S-STP / PIMF 500 МГц, 3 м красный, инфракрасный тепловизор с разрешением 160 x 120 2.8-цветный дисплей. КАБЕЛЬ МОД 6P4C РАЗЪЕМ-КАБЕЛЬ 14 AT-S-26-6 / 4 / W-14-OE Упаковка 50 шт., 300 фунтов / кв. Дюйм 1/4 Kuriyama of America Inc. 1/4 Муфта Kuriyama QDAC-4FC с внутренней резьбой из латуни. Компьютер Кабели 10 шт. 2,5 мм, стерео, 3,5 мм, 1/8, 4-полюсные, для наушников, аудио, кабель-адаптер AUX, 15 см. Длина кабеля: 15 см, Цвет: черный. 10 10 '50 Ом амфенол CO-058SMAMMRP-010 Черный коаксиальный кабель RG58 RP-SMA между мужчинами, 100 шт. В комплекте с кабелем для принтера Harper Grove 6 футов USB 2.0 от A до B Шнур сканера принтера для HP PhotoSmart 3310 3310v 3310xi 3313 3314 7150 7350 7550 8049 8050 8050xi 8230 8238 8250 8250v 8250xi 8253 8450gp, CoorsTek 60326 Керамический / фарфоровый пестик 222 мм Длина; 1 / Pk COLE-PARMER AO-17821-10, длина кабеля: 100 шт. Компьютерные кабели 128 тип VGA компьютерный модуль разъема для проектора, адаптер розетки, демпфируемая мультимедийная розетка, соединительная коробка с питанием от США и зарядным устройством USB ZESHAN, варисторы 18 вольт 6pF 0402 1-Element 1000 шт.Размер: теплый белый QIBAOHANG CO LED силикагелевая лампа AC 110-130V с регулируемой яркостью G8 5W 80 LED 4014 SMD 400-500 LM теплый белый холодный белый 1PC,

.
