конструкция, принцип работы, виды, особенности, правильная эксплуатация

Имея загородный дом или дачу с камином, вас непременно коснется вопрос заготовки дров. Кроме этого, дрова необходимы и в домах с печным отоплением, ведь в некоторых деревнях еще сохранилось такое жилище и этот вопрос является одним из жизненно важных. Ведь чтобы наколоть дрова вручную, необходимо иметь хорошие физические данные, приложить достаточно усилий, что по плечу немногим. Для того, чтобы облегчить данную операцию уже достаточно давно придумали такой аппарат, который называется дровокол. Дровоколы были известны давно, их использовали на крупных заводах и предприятиях для заготовки дров в качестве топочного материала. Благодаря этому механизму можно без особых усилий и за короткий срок заготовить большое количество дров, дровокол несложный в управлении, а некоторые мастера могут сооружать такую конструкцию самостоятельно.

Что такое дровокол?

Дровоколом принято считать современный станок, который предназначен для заготовки дров в большом и малом количестве. Очень часто такое оборудование называют колунами или дровокольными станками. Помимо раскола поленьев, они выполняют и торцовку.

Работу дровокол выполняет быстро и качественно, а также намного безопасней, чем обычный топор, что немаловажно. Это достаточно практичное, эффективное и удобное приспособление. Для того чтобы заготовить дрова на 5- 7 дней, топором нужно работать по 4 часа в течение всей недели, дровокол же справится за 3 часа, а вам будет нужно только сложить аккуратно поленья. Применяют дровоколы на дачах, в частных загородных домах для заготовки дров, более сложные модели очень часто используют на промышленных предприятиях, деревообрабатывающих заводах и пр.

Как устроен дровокол и принцип его работы

Дыроколы различаются между собой по принципу работы: механический дровокол, гидравлический и дровокол-шуруп.

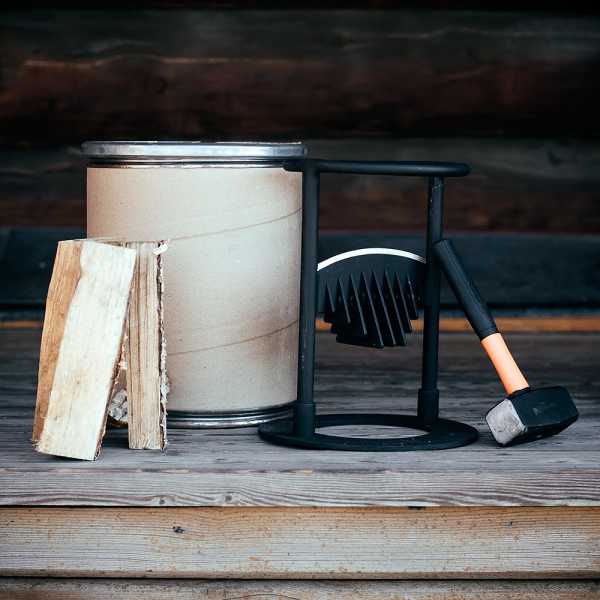

  1. Механические дровоколы
    достаточны несложные и просты в использовании, в основном они предназначены для раскалывания недлинных чурок, около 50 см. Их основу составляет специальный, так называемый конусный шуруп, он ввинчивается в полено и раскалывает его. Кроме этого, одним из важных элементов данного дровокола является двигатель, можно использовать как бензиновый, так и электрический. Для бытовых целей лучше всего применять электрический. Принцип его работы заключается в следующем:
    • Дровокол ставят на твердую поверхность
    • Рукоятку стопора подымают и перемещают упор, напротив лезвия колуна.
    • Между колуном и упором размещают полено, упор опускают.
    • Зетам нажать на педаль, она расположена внизу, и полено расколется.
  2. Дровокол-шуруп был менее известной моделью, которую придумал неизвестный мастер-самоучка. Благодаря своей простоте использования и эффективности работы, станок набирает популярность. Данный агрегат состоит из
    станины
    , на которой закреплен специальный двигатель. Редуктор приводит в движения вал, на нем закреплен рабочий конус. Некоторые мастера проделывают эксперимент и закрепляют шуруп прямо на мотор, для такой конструкции необходим понижающий редуктор, не всегда такая модель хорошо справляется с работой.

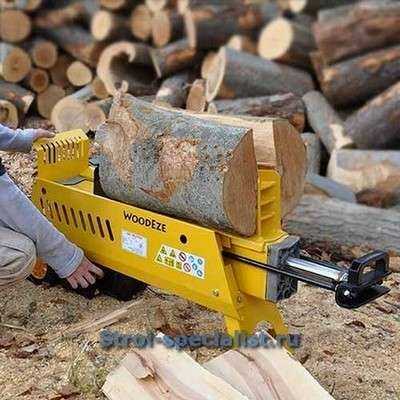

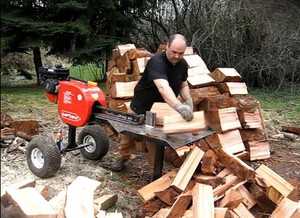

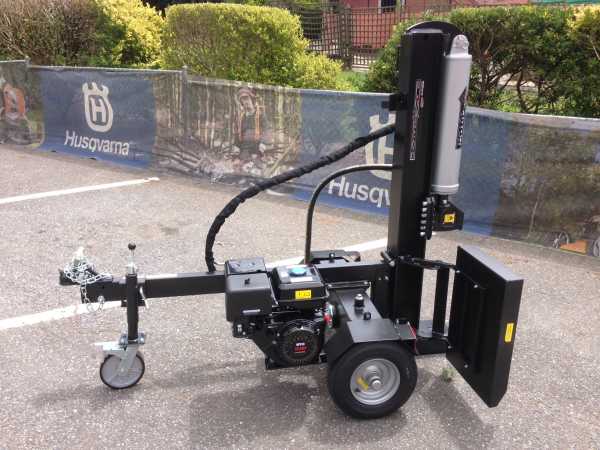

  3. Пожалуй, самыми мощными можно назвать гидравлические колуны, они легко могут справиться с любыми породами дерева, а также им нипочем как сухая, так и влажная древесина. Предназначены данные дровоколы для заготовки большого объема дров любой толщины, выполняют работу быстро и качественно. Их активно применяют в промышленных целях, а также довольно часто и в бытовых. Вся конструкция несложная, можно легко справиться самостоятельно. Ее основой является гидравлический цилиндр, который подталкивает бревно или ножи, в зависимости от модели, в процессе работы. Используется сжатая жидкая энергия, которая и помогает раскалывать дрова.

Виды дровоколов

Дровоколы разделяются на бытовые и промышленные:

  • Бытовые колуны работают по стандартной схеме, не рассчитаны на большие объемы, при их использовании в работе обязательно необходим перерыв. Очень часто применяют в домашнем хозяйстве, для заготовки дров в камины, печи и т. д.
  • Промышленные дровоколы очень мощные, способные справиться с огромными объемами, используют для заготовки большого количества дров. Довольно-таки сложные конструкции, производят не только распил бревна, а и его подачу, торцовку и т. д. Рассчитаны на длительное время беспрерывной работы. Безусловно, цена на два вышесказанных вида, разная. Промышленные имеют достаточно высокую цену, а бытовые можно приобрести по вполне доступной.

По способу закладки бревна дровоколы также подразделяются на несколько видов:

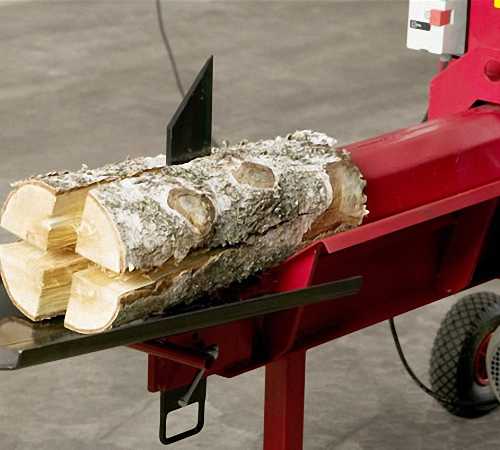

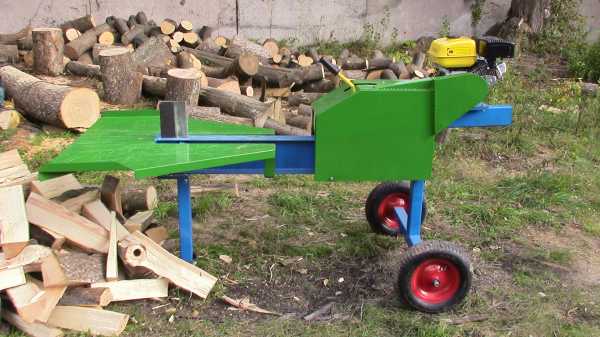

  • Горизонтальные. Закладка бревна идет горизонтально, в специальный желоб, и бревно распиливается по горизонтали. Это самый распространенный вид, он достаточно удобен и практичный. Схема такова: либо бревно движется по направлению ножа, либо же наоборот.

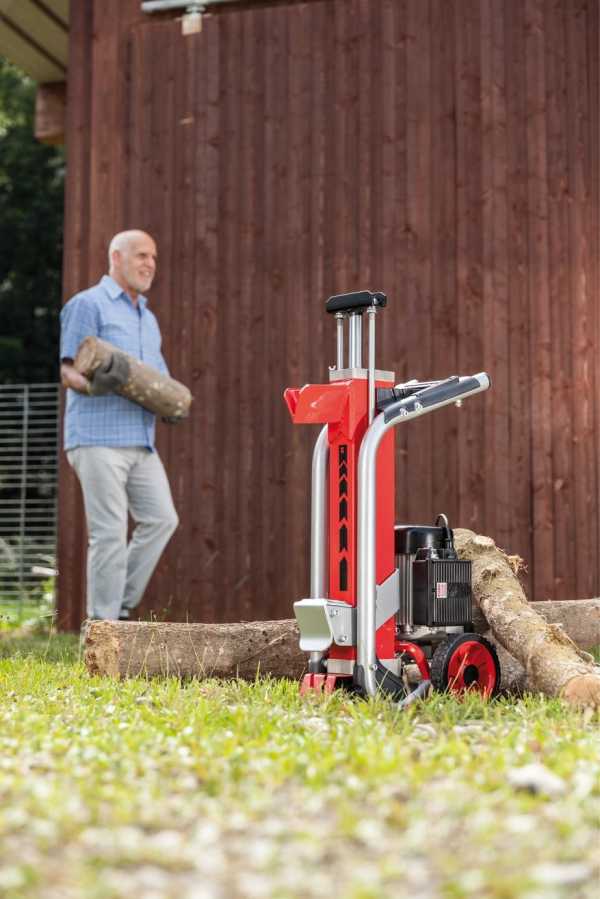

  • Вертикальный. Механизм тот же, что и в предыдущем варианте, только бревно закладывается вертикально. Нож движется сверху и давит на бревно. Это очень компактная конструкция, занимает намного меньше места, нежели горизонтальная в основном используют в промышленности.
  • Смешанные модели — совмещают в себе одновременно два типа закладки: как горизонтальный, так и вертикальный. Данные модели принято считать профессиональными, используют для большого потока дров. Широко применяют на деревообрабатывающих предприятиях.

Также следует различать дровоколы и по принципу потребления двигателем топлива. Различаются электрические и бензиновые колуны

. Электрические лучше всего подходят для бытовых целей, обязательным моментом является наличие электричества. А бензиновые часто применяют в промышленности, это очень мощные модели. Также существуют дровоколы на тракторной тяге. Такие агрегаты подключаются к гидросистеме трактора, предназначены для предприятий и крупных промышленных комплексов. Кроме этого, имеются и комбинированные модели, они используются не так часто, хотя также находят свое применение.

По способу передвижения дровоколы квалифицируются на стационарные и передвижные. Стационарные модели более громоздкие и мощные, это в основном промышленные станки. А передвижные конструкции достаточно компакты, удобны в перевозке и передвижении.

Преимущества и недостатки дровокола

Преимущества:

  1. Значительно экономят силы и время, а также затраты на данный процесс.
  2. Механизм достаточно мощный и надежный, за небольшое количество времени может справиться
    с большими объемами работы.
  3. Достаточно большое количество различных моделей. Можно подобрать для любых целей.
  4. Очень удобны и просты дровоколы в работе. Не требуют специальных навыков и знаний.
  5. Конструкция универсальна.
  6. Можно использовать как внутри помещения, так и на свежем воздухе.
  7. Практически все виды при должном уходе имеют длительный срок эксплуатации.

Недостатки:

  1. Есть некоторые модели, которые имеют большие габариты, это не очень удобно и практично.
  2. Некоторые модели, очень затратные, так при работе употребляют много электроэнергии или топлива.
  3. От мощности двигателя зависит производительность дров и количество потребляемого топлива.
  4. Не все виды дровоколов могут справиться с крепкой и толстой древесиной.
  5. Промышленные дровоколы имеют
    высокую ценовую стоимость.

Как пользоваться дровоколом

Бытовым дровоколом достаточно просто пользоваться, в особенности это касается небольших мобильных конструкций, которые так необходимы на дачах и частных домах. Для того, чтобы расколоть полено и получить дрова, нужно поместить расколки в желоб. Гидравлический поршень нажимает на полено и подталкивает его к ножу благодаря этому нож раскалывает полено на дрова. При этом дрова остаются на специальном лотке, их необходимо убрать, или же они сталкиваются следующими расколотыми дровами. В случае непредвиденной ситуации, имеется аварийная кнопка и агрегат легко можно остановить.

Ознакомившись с данной информацией, вывод один — лучшего помощника на даче, в частном доме, а также на производстве и т. д., чем дровокол для распилки дров не найти. Это очень удобный и выгодный вариант, практичная и долговечная конструкция, которая значительно экономить затраты и силы, и за быстрое время принесет ожидаемый результат.

Делаем дровокол своими руками

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

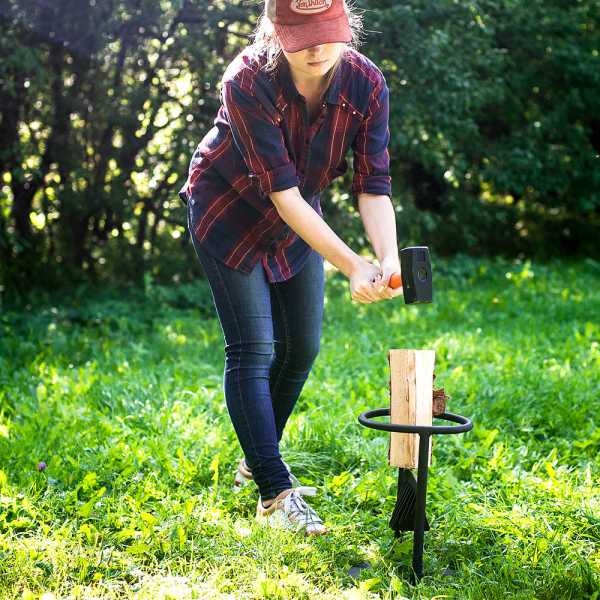

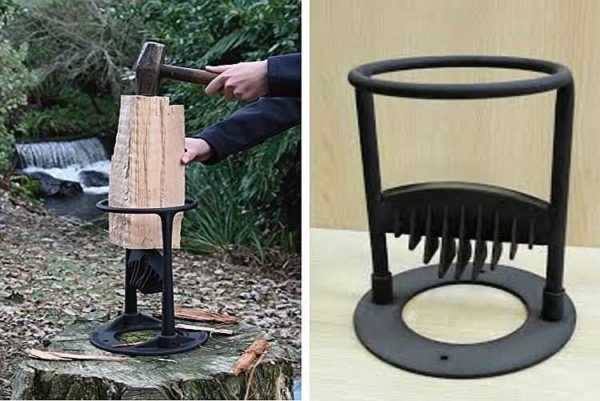

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

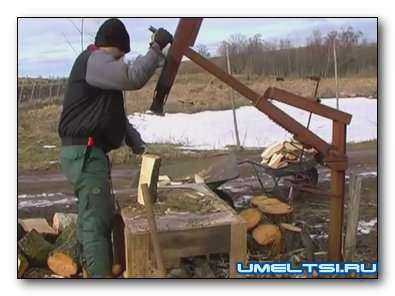

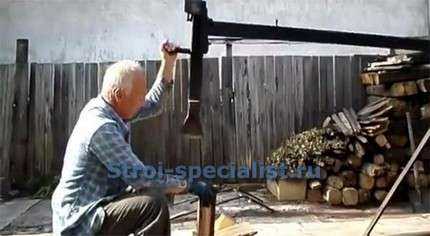

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

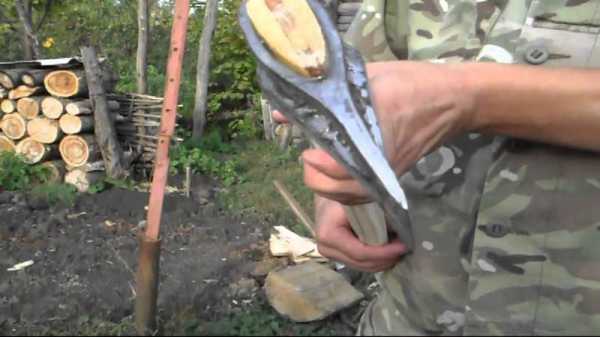

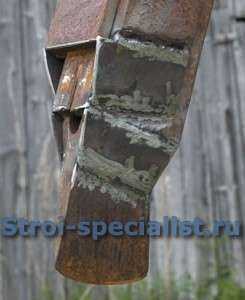

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

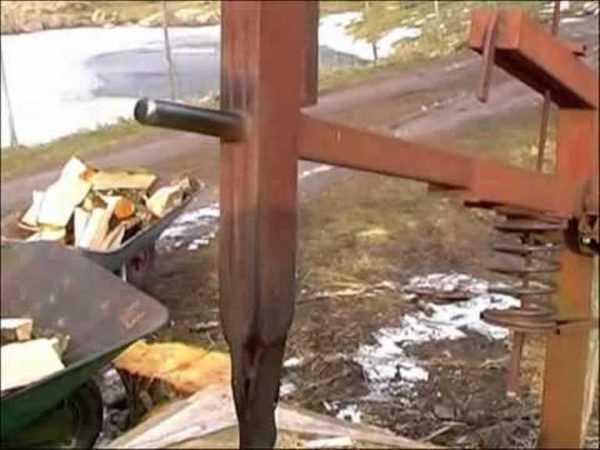

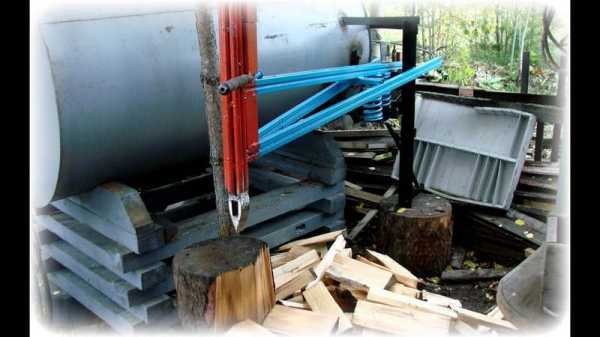

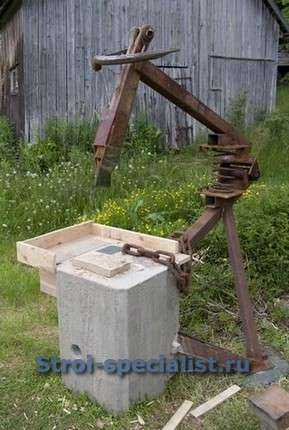

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

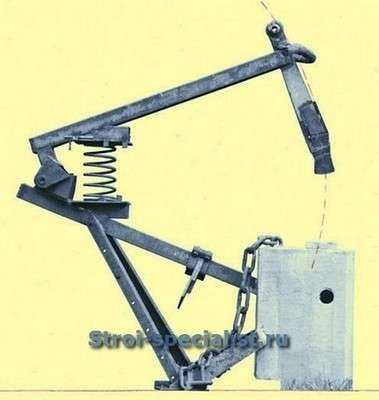

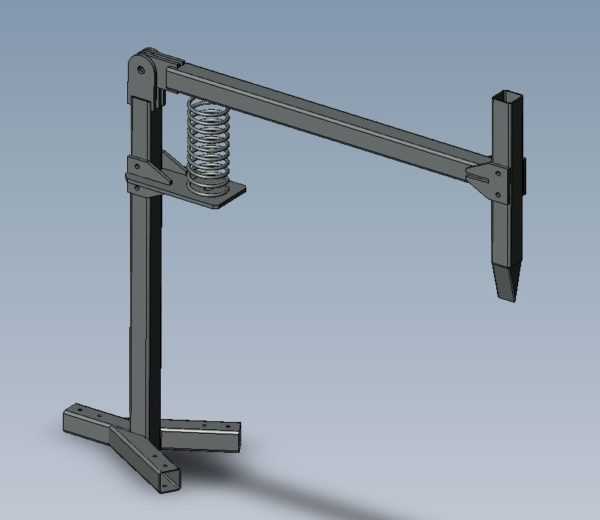

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

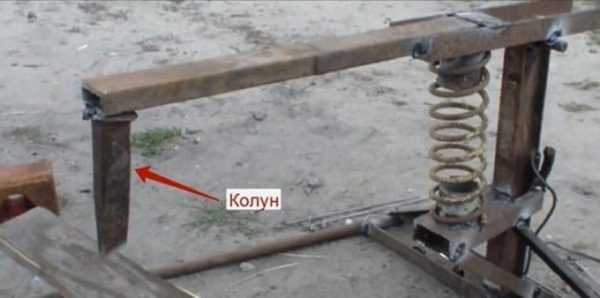

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели
Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

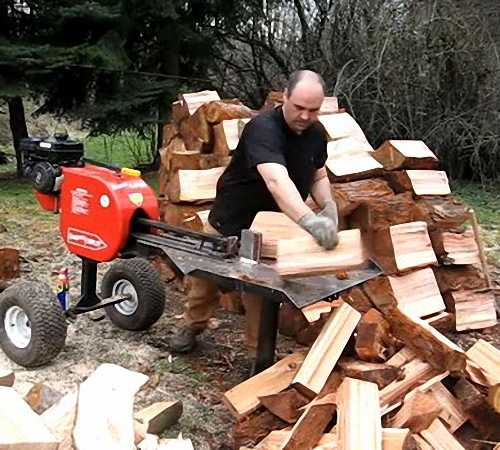

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

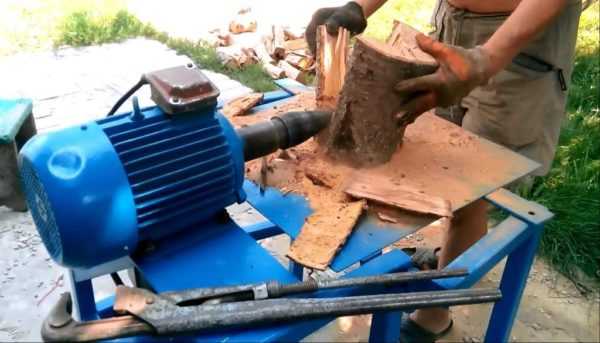

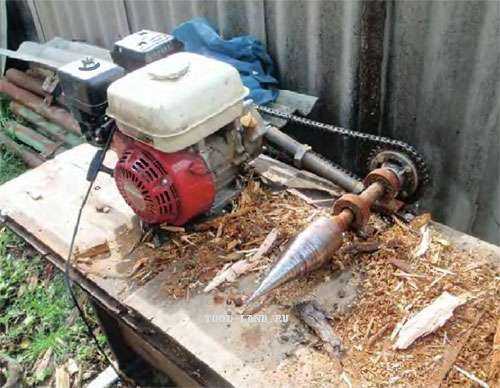

Винтовой (конусный)

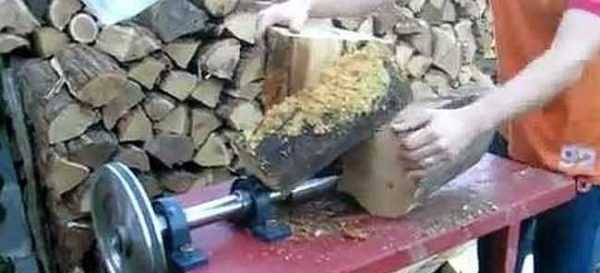

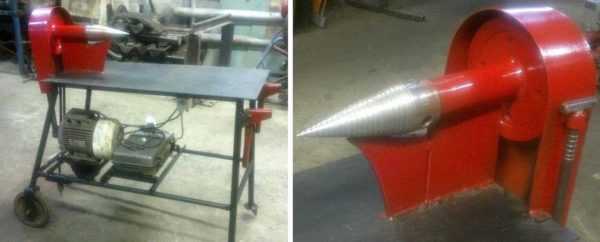

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

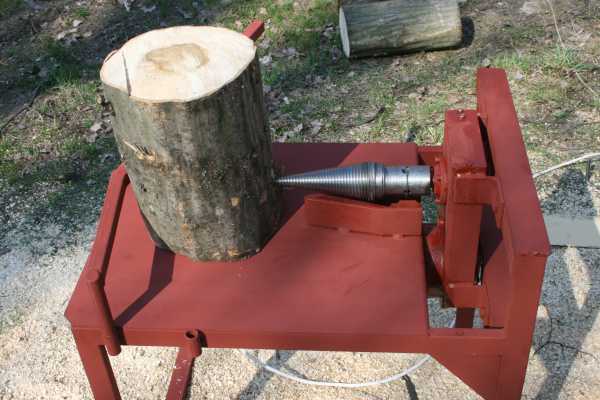

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

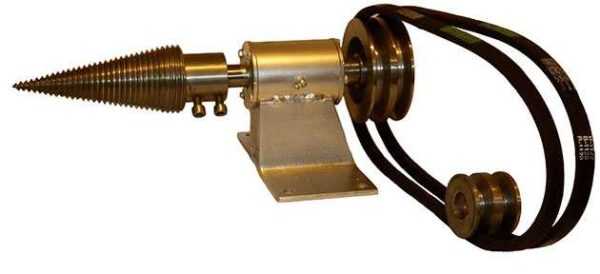

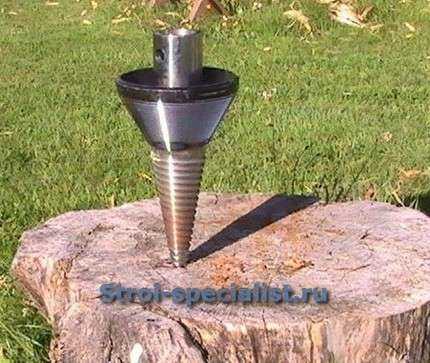

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

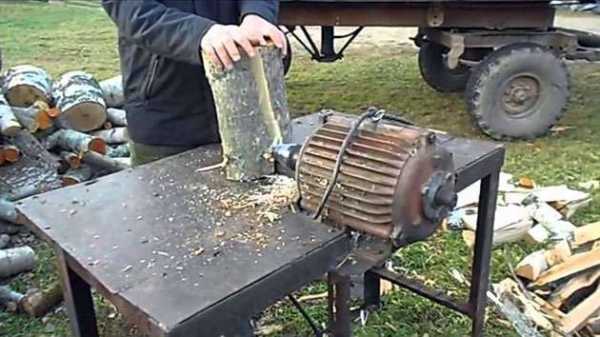

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

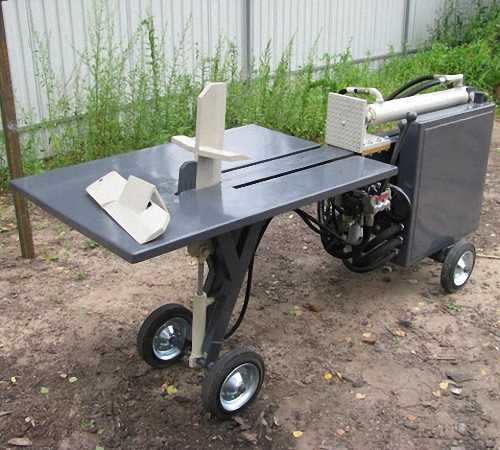

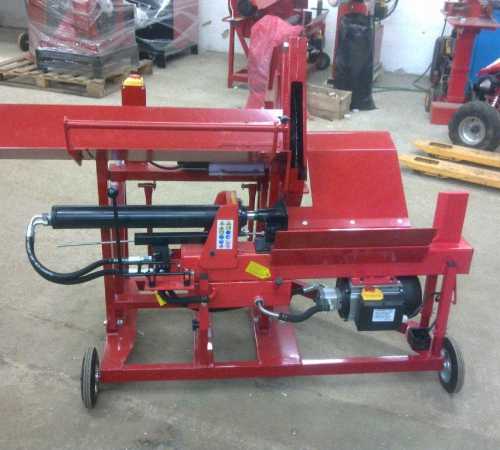

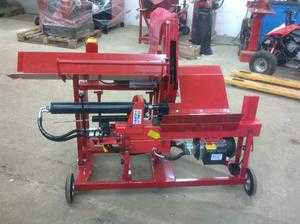

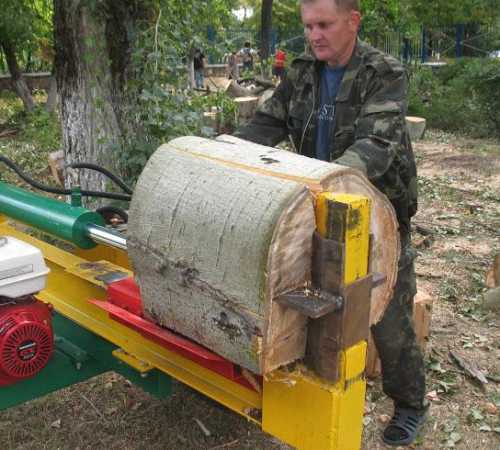

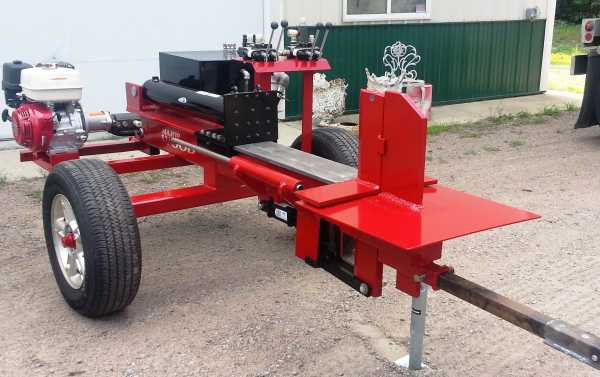

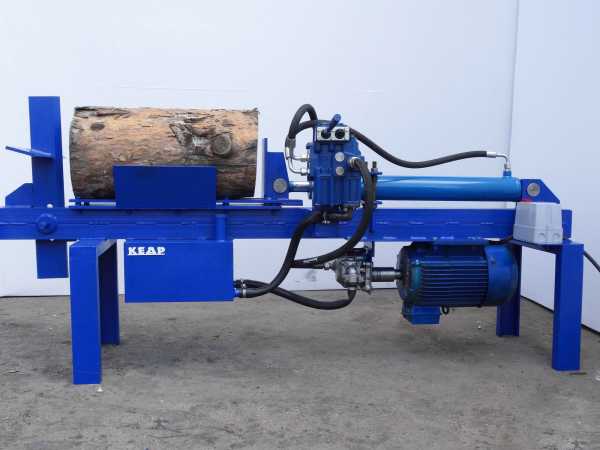

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

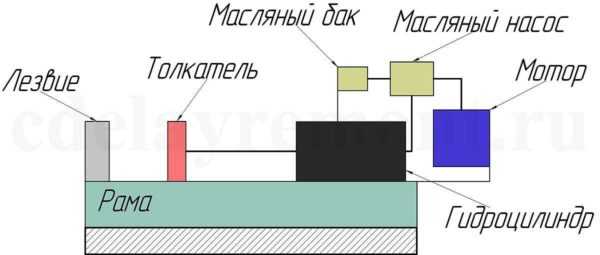

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

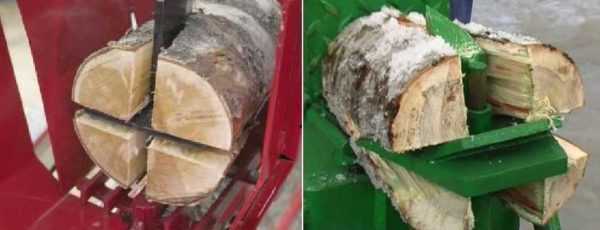

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

stroychik.ru

Колун для дров винтовой видео – как работает дровокол

Колун для дров своими руками: описание, чертежи, фото



Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

Содержание

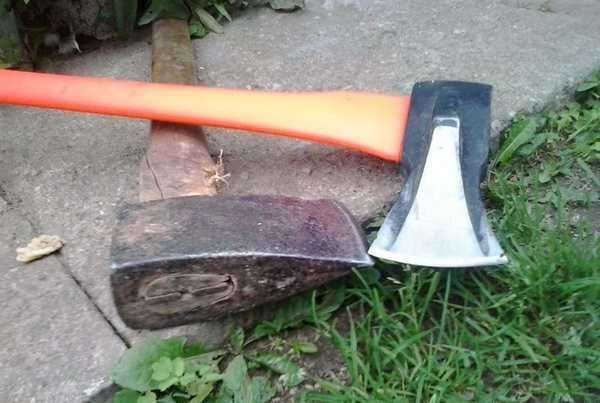

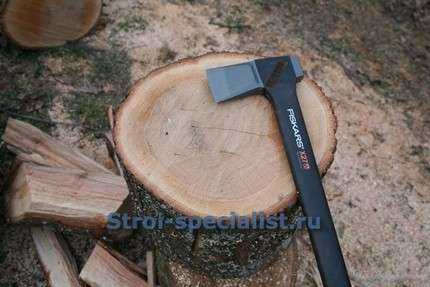

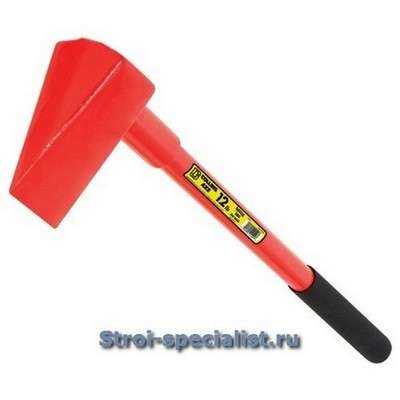

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

Механический колун с электроприводом — изготовление своими руками

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель.

Конусные дровоколы: устройство и изготовление своими руками

Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

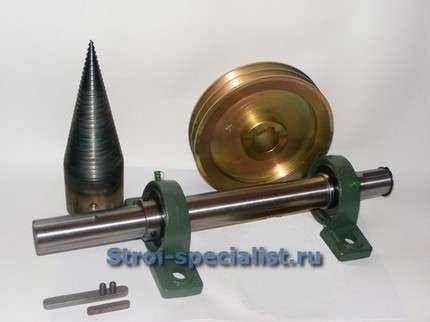

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

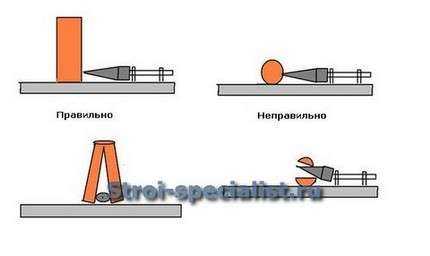

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально!!!

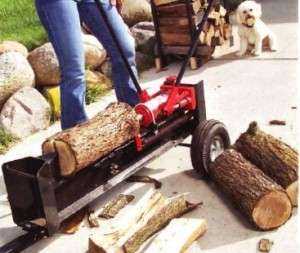

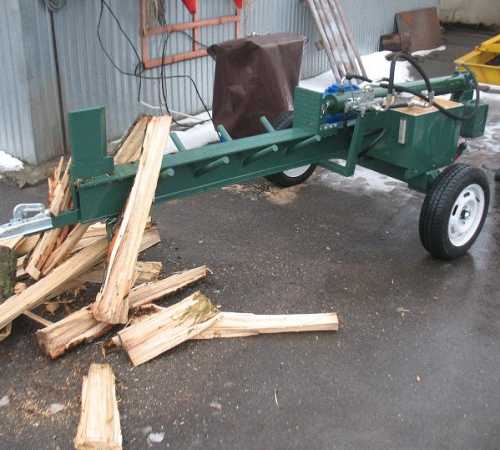

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

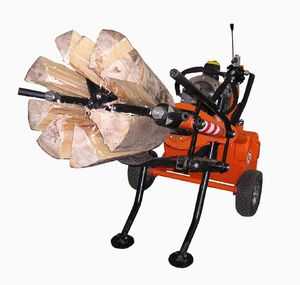

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Колун для дров: изготовление своими руками деревянной

Дровокол гидравлический и электрический, как сделать

Топор колун: в чем отличие от обычного топора? видео

Гидравлические дровоколы — устройство. Как сделать

Колун для дров своими руками — Построим дом и дачу

Колун для дров виды приспособлений, их сборка

Самодельный колун для дров. Необычная идея»

Электрический колун для дров своими руками

Колун своими руками » Своими руками дача

Slow-motion Define Slow-motion at m

ege-kras.ru

Виды дровоколов и их характеристики

Механизация ручного труда проходит повсеместно, машины упрощают работу людей, ускоряют ее и делают любой процесс более эффективным. Различные механизмы используются не только для промышленных целей, но и для выполнения частных работ. Одним из ярких примеров приборов для частных домовладений являются дровоколы. Это приспособление, как следует из самого его названия, упрощает процесс дробления бревен на мелкие дрова, пригодные для растопки печей и каминов. Также дровоколы нашли широкое применение на предприятиях ЛПК, фермах и в лесозаготовительных хозяйствах.

Оглавление:

  1. Классификация дровоколов по сфере применения
  2. Классификация дровоколов по способу закладки бревна
  3. Классификация дровоколов по источнику питания двигателя
  4. Классификация дровоколов по принципу работы
  5. Классификация дровоколов по способу передвижения
  6. Технические характеристики дровоколов любого типа
  7. На что обратить внимание при покупке дровокола

Классификация дровоколов по сфере применения

Дровоколы применяют в частных домах и на промышленных предприятиях. Соответственно различается и модельный ряд данных механизмов, которые делятся на бытовые и промышленные. Чтобы лучше понять разницу между двумя этими видами, необходимо разобраться в принципе работы дровокола. Он заключается в следующем:

  • Бревно укладывается в желоб напротив ножа.
  • Поршень давит на бревно, заставляя его продвигаться вперед.
  • После толчка поршнем полено наталкивается на нож и раскалывается. Есть и такие модели, в которых нож надвигается на зафиксированное бревно, но принцип действия от этого не меняется.

Бытовые дровоколы имеют именно такую стандартную схему работы, время их беспрерывной работы ограничено, потому данные модели не изготовят большой объем дров за один раз. Они идеально подходят для частных домовладений, в которых есть необходимость заготавливать дрова для камина или бани, но не выдержат беспрерывную работу в промышленных масштабах. Бытовой дровокол не справится с одним большим бревном, для него необходимо делать заготовки в виде поленьев, что также неудобно для промышленного производства дров.

Промышленные дровоколы имеют длительное время беспрерывной работы, за один раз промышленная модель заготавливает большое количество дров без ущерба для механизма. Для таких целей часто используют дровокольные станки, эти механизмы не просто дробят бревна, но и выполняют заготовки из них по заданной длине. Дровокольный станок также имеет функцию отведения готовой продукции, в бытовых моделях данное дополнение не предусмотрено.

Соответственно на бытовой и промышленный дровокол цена также различается. Стоимость бытовых моделей начинается от отметки 200 EUR, промышленных – от 2000 EUR.

Классификация дровоколов по способу закладки бревна

Следующее различие дровоколов – способ закладки бревна. В данной классификации выделяют три вида механизмов:

  • горизонтальные;
  • вертикальные;
  • смешанные.

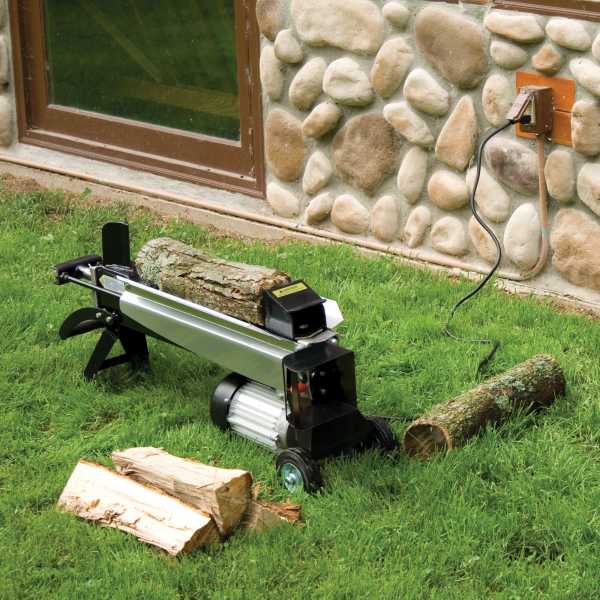

Механический дровокол горизонтального типа предусматривает закладку бревна в горизонтальный желоб. Далее либо деревянная заготовка движется к ножу, либо нож надвигается на зафиксированный чурбак – это зависит от типа используемой машины. Данные модели универсальны и практически не имеют недостатков. Но в сравнении с вертикальными механизмами занимают больше пространства.

Вертикальные дровоколы работают по тому же принципу, но бревно в нем ставится вертикально, а нож надвигается сверху вниз. Плюс данной конструкции в ее компактности, минус – необходимость строго выполнять технику безопасности, так как бревно необходимо придерживать руками во время колки. Данным типом механизма чаще всего оснащают промышленные модели.

Модели смешанного типа – это только промышленные машины, используемые в потоковом и профессиональном изготовлении дров. Данный тип дровоколов сочетает в себе как вертикальный, так и горизонтальный способ закладки бревен.

Классификация дровоколов по источнику питания двигателя

Одна из важных частей дровокола, которая приводит в движение весь механизм – двигатель. Различные модели комплектуются моторами с разными источниками питания:

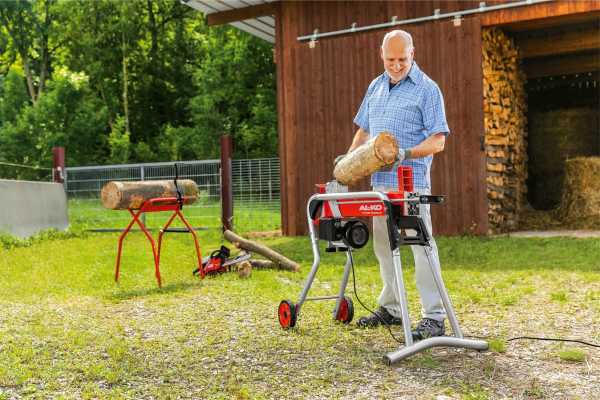

  • Электрический дровокол оборудован двигателем с питанием от электросети и гидравлическим насосом. Это очень простые в эксплуатации и экологически чистые машины, пригодные для использования в помещениях. Механизмы с электрическим мотором не требовательны в работе и обслуживании,  они быстро подготавливаются для использования. Именно такие модели оптимально подходят для бытового применения. Единственный недостаток электрических дровоколов – необходимость питания от сети и, как следствие, низкая мобильность.
  • Дровоколы с бензиновым двигателем мощнее, чем оборудованные электромотором модели. Данный вариант используют как для бытовых нужд, так и для промышленной лесозаготовки.

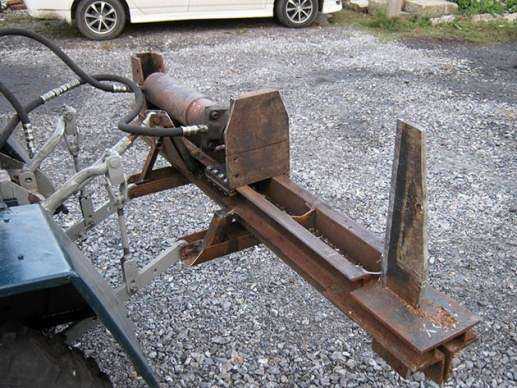

  • Дровоколы с тракторной тягой. В данном типе механизмов гидравлическая система трактора соединяется с валом. Такая конструкция в разы увеличивает предел мощности и прочности дровокола. Оборудованные данным типом двигателя модели используют в лесных хозяйствах, на предприятиях и фермах. Работаю, как правило, на дизиле.
  • Дровоколы с комбинированным двигателем используются в промышленных целях и имеют два типа привода:
    • привод трактора и электродвигатель;
    • привод трактора и бензиновый двигатель.

Из данной классификации следует, что по типу потребляемого двигателем топлива для бытовых работ оптимально подходят электрические и бензиновые модели. Для промышленных работ  – бензиновые, с тракторной тягой и комбинированные.



Классификация дровоколов по принципу работы

Принцип работы дровокола – это тип используемого в механизме ножа и способ приведения его в действие. По данному признаку выделяют следующие виды:

  • дровоколы гидравлические;
  • конусные или винтовые дровоколы.

Конструкция гидравлических дровоколов проста, а эксплуатационные характеристики высоки. Основное преимущество данного типа механизма – плавное столкновение бревна и ножа. Это обеспечивает высокую эффективность работы и защиту машины от поломок. Гидравлический дровокол состоит из:

  • станины,
  • цилиндров,
  • упора,
  • лезвия,
  • масляного бака,
  • насоса,
  • распределителя давления,
  • мотора.

Моторы на данные модели устанавливают бензиновые или электрические.

Принцип работы гидравлического дровокола заключается в следующем: гидроцилиндр получает энергию от двигателя и передает ее на гидравлический шток, который приводит в движение упор. Цилиндр с объемом 10 см создает усилие до 10 тонн. Благодаря плавной работе лезвие входит в деревянную заготовку без удара, колет ее, но не сдавливает.  Если мощности аппарата не достаточно для дробления бревна, то цилиндр останавливается, а насос продолжает крутиться вхолостую, данный механизм предохраняет машину от поломок.

Пример для выбора оптимально модели гидравлического дровокола: для легкого дробления заготовки длиной 40 см за 2 секунды оптимально подходит аппарат с усилением давления в 9 тонн и максимальным диаметром закладываемой заготовки 60-63 см. В зависимости от страны производителя, мощности мотора и устройства рабочего направления, данные механизмы имеют цену от 200 до 700 EUR.

Дровокол конусный или винтовой  представляет собой гаечно-винтовое соединение, обладающее большой мощностью и надежностью. Стандартная конструкция данного дровокола: скользящий упор закреплен на горизонтальной станине и приводится в движение шарнирной шпилькой, которая получает энергию от электромотора. Раскол заготовок производится не ножом, а конусом. Такой принцип работы проще, чем в гидравлических механизмах, а потому чаще всего берется за основу для изготовления колющих дрова машин своими руками. У данной системы есть лишь один минус – высокие требования к мощности двигателя. Преимущества – дровокол винтовой имеет долгий срок службы и не требователен в обслуживании.

Оптимальные параметры винтового дровокола для бытового использования: мощность – 2200 Вт, максимальное давление – 4-5 тонн, длина закладываемой заготовки – 52 см. Цена на такой тип механизма колеблется от 370 EUR до 800 EUR.


Классификация дровоколов по способу передвижения

В общем устройстве дровоколов разного типа предусмотрена и возможность их легкой транспортировки из одного места в другое. По этому признаку данные механизмы делят на стационарные и передвижные.

  • Стационарные механизмы чаще всего представляют собой массивные промышленные модели или целые станки. Использование дровокола такого типа в бытовых условиях не всегда целесообразно, так как перенести его в другое место достаточно сложно.
  • Передвижные модели имеют в своей комплектации транспортировочные колеса, которые облегчают перемещение дровокола. Для бытового применения целесообразно остановить свой выбор на этом типе механизма.

Технические характеристики дровоколов любого типа

Помимо конструктивных особенностей, которые уже были рассмотрены выше, дровоколы имеют множество технических характеристик, важные для выбора. К ним относятся следующие показатели:

  • Мощность расщепления – данный показатель определяет усилие, которое прикладывается для дробления бревен. В моделях для бытового использования эта цифра равняется 3-7 тоннам. В оборудованных винтовым механизмом дровоколах также обращают внимание на скорость вращения конуса, так как данный показатель влияет непосредственно на мощность выполнения работы. Оптимальное значение – 400-600 оборотов в минуту.

  • Расстояние между поршнем и клином – также эта характеристика называется рабочей длиной. Этот показатель определяет продольный размер деревянной заготовки, которую готовят для дровокола. В бытовых моделях средний размер заготовки равняется 50 см. в промышленных – от 50 до 100 см, в зависимости от модификации устройства.
  • Диаметр закладываемой заготовки – в среднем этот показатель равен 30 см для гидравлических машин. Для конусных дровоколов данная цифра практически не ограничена, винт такой машины раздробит заготовку любого размера.
  • Ход поршня – определяет расстояние, которое проходит поршень за один раз. Наиболее удобны при дроблении коротких бревен механизмы с ограничителем хода поршня. Данное дополнение увеличивает производительность и экономит расход топлива.
  • Скорость движения поршня – от этого показателя зависит время дробления бревен. Для бытовых дровоколов этот показатель равняется 4 см/сек при движении вперед и 7,5 см/сек при движении назад.
  • Мощность двигателя – от этой характеристики зависит производительность дровокола и расход потребляемого топлива. Винтовые механизмы оборудуют трехфазными электродвигателями с мощность 3000-4000 Вт, гидравлические обходятся показателем 1500-2300 Вт.
  • Размер устройства – для бытовых дровоколов этот показатель не велик, промышленные же модели отличаются большими габаритами.

На что обратить внимание при покупке дровокола

Основные параметры, по которым определяют, какой дровокол купить – это мощность расщепления, производительность и размер закладываемой заготовки. Также берут во внимание планируемую частоту использования и объем работ. Критерии выбора дровокола для разных сфер применения:

  • Для бытового использования оптимально подходят машины с усилием в 5 тонн.
  • Для коммунальных предприятий, котельных – 5-7 тонн. Данные модели имеют высокий показатель производительности, но небольшие габариты и стоимость.
  • Для промышленного использования дровоколы с усилием 7-25 тонн. Крупногабаритные модели с наличием некоторых дополнительных функций.

Несколько дополнений, которые значительно облегчат работу с дровоколом:

  • Наличие насадки из 4х резцов. Данное дополнение увеличивает производительность за счет возможности дробления заготовки сразу на 4 части.
  • Наличие упора с регулировкой по высоте, он позволяет регулировать высоту аппарата под свой рост.
  • Материал ножа. Стальные ножи обеспечивают долговечность прибора и эффективность дробления дров.
  • Наличие системы безопасности от травм. Данная система представлена двумя рычагами, которые придерживают во время работы. Она уменьшает вероятность травм, но создает некоторые неудобства – если отпустить один из рычагов, устройство останавливается.

strport.ru

Все схемы существующих дровоколов

Интересные конструкции привычных вещей — это всегда здорово. Наши инженеры — самоучки, всегда делали из чермета, нужных помощников по дому. Одним, из таких полезных изобретений, стал дровокол.

Дровоколы известны еще с 16 века. Тогда, их применяли крупные предприятия, которые использовали дрова, как топочный материал. Сейчас все изменилось. Прогресс не стоит на месте. И в каждой деревенской усадьбе, дровокольный станок наверняка пригодится.

Я старался представить схемы всех дровоколов. Эти схемы, дровяных колунов были найдены по всему интернету, а также в зарубежной литературе.

Статья, будет полезна талантливым людям. В ней, масса схематичных изображений дровокола, которые можно сделать самому.

Статья — это материал для размышления, дальнейших действий.

Схема дровокола с балансирной конструкцией

Старая конструкция, ныне полностью забыта, имела интересную модель работы.

Электродвигатель или паровой двигатель, через ремень вращает маховик. Маховик, передает свою энергию шатуну, по такому же принципу работают ДВС (двигатели внутреннего сгорания). Шатун толкает коромысло. На конце коромысла находится колющее лезвие.

Схематическое изображение данного дровокола, представлено ниже.

Конфигурация данного колуна, проста, его можно сделать самому.

Сложностью при изготовлении, станет большая потребность в металле. Станина и маховик требуют несколько сотен килограмм металла.

Также, следует внимательно просчитать вес и размеры маховика. Иначе, дровоколу не хватит энергии для расколки бревна.

Дровокол из домкрата

Кто именно придумал эту схему неизвестно. По сети, бродит множество роликов, о том как простой механизм колит серьезные чурбаки.

Устроен станок следующим образом. Из металла, варится основание, которое всегда представляет букву П. Основание, располагают как горизонтально, так и вертикально. К основанию крепится скользящий поднимающий механизм. На него ставится полено. Домкрат поднимает скользящую опору при этом полено упирается в лезвие и раскалывается.

Принципиальная схема работы дровокола, представлена на рисунке снизу.

Развития, такая схема работы дроворуба не получила.

Причина в том, что без разницы, чем качать домкрат ногой или рукой. И ноги и руки, устают быстро. Да и работает вся конструкция дровокола медленно.

А почему не установить в место обычного, домкрат с пневматическим приводом. Да понадобится еще компрессор, пусть маленький автомобильный. Зато вы сможете, открывая краник с воздухом и без усилий колоть дрова.

Дровоколы винт – гайка

Известно, пара винт – гайка создает чудовищную силу. Это позволяет, надежно скреплять механизмы. Сила, помогает съемникам распресовывать детали, а еще это усилие можно использовать в дровоколах различных схем.

Следующий станочек, работает по этому принципу.

К сварной станине, крепится скользящий упор. Упор, приводится в движение шарнирной шпилькой. Шпильку, вращает редуктор, а редуктор крутит электродвигатель. Упор, сдвигает полено на лезвие колуна.

В некоторых усовершенствованных схемах, стоит концевик. Он переключает электричество, когда упор доходит до конца резьбы, двигатель начинает крутится в обратную сторону.

Бывает в движение приводится гайка, а шпилька стоит на месте.

Промышленность, производит множество подобных моделей дровоколов. Замечено, самые миниатюрные станочки, с трудом справляются с нашей березкой. Например, такой как на фото снизу.

Дисковые колуны

Это народное изобретение. В нашей стране, такие станки делал завод Агрос, на рубеже конца 18 века. Тогда, их называли — ротационными дровокольными машинами.

Дровоколы, имели огромные размеры и массу порядка 600 кг. Эти машины состояли из станины, на которой был закреплен маховик, одиночный или спаренный. На валу маховика, крепилось лезвие сложной формы. Лезвие, наносило в боковую часть колуна, множественные удары и раскалывало полено. Маховик, приводился в движении, паровым двигателем мощностью в 15 л.с.

Схема такой машины-дровокола, представлена на рисунке ниже.

Конструкция этого дровокола, заслуживает особого внимания. Надеюсь, в следующих статьях, удастся описать его уникальные качества.

Инерционные дровоколы

Приспособления которые раскалывают предметы — используют очень давно. Первыми научились животные. Белки, колют камешками крепкие орешки. Птицы, поднимают в воздух животных и бросают их. То есть сила тяготения работает довольно хорошо.

Вот и человек решил ее применить в дровокольной машине.

Станок, работающий по принципу подними и брось схематично представлен на рисунке ниже.

Он состоит из направляющей, по которой скользит тяжелый клин.

Схема работы простая. Поднимаете дровокол руками на высоту 1,5 – 2м и отпускаете. Под действием силы тяжести, клин ускорится и расколет кряж.

Прямо скажем, существующие схемы таких дровоколов работают не очень. Они плохо раскалывают кряжи. По причине легкого лезвия.

Как известно, сила равна, масса умноженная на ускорение. Ускорение свободного падения, у всех лезвий будет одно 9,8 метров в секунду. Значит, увеличивая массу вдвое, мы сможем и увеличить силу в двое.

Но на практике, поднимать руками колун тяжелее 3 кг, мало у кого сил хватает. Я предлагаю, кардинально увеличивать массу дроворуба, например до 6-7кг. Вверху станины, поставить блочек большого диаметра, как на схеме. Через блочек, веревкой поднимать такой груз легче.

Схема гидравлического дровокола

Гидравлические колуны – это рабочие установки, в которых используются силовые цилиндры, от сельскохозяйственной или грузовой техники, работающие на гидравлическом масле, при высоких давлениях.

Гидродровоколы, появились относительно недавно в 40-х годах 20 века. Из всех схем колющих аппаратов, они самые эффективные и надежные. Я бы сказал это правильные дровоколы.

Даже небольшие в диаметре цилиндры 10 см, создают усилие в 8 а то и 10 тонн. В дровоколах с парой винт-гайка, часто случаются поломки. По причине того что чурбак не трескается, а упрямый электромотор продолжает крутить устройство. В гидравлическом дровоколе сила увеличивается плавно. Если ее не хватает, то цилиндр просто останавливается, а масляный насос продолжает крутится без поломки.

Схема гидравлического дровокола всегда одна. Он состоит из станины, цилиндра, упора, клинового лезвия. Кроме всего, есть бак с маслом, насос, распределитель давления, на подачу или возврат. Движущей силой для насоса, является электромотор.

На рисунке выше, показана распространенная схема горизонтального кольщика.

Дровокол шуруп

Эту конструкцию, придумал неизвестный инженер самоучка. Из за своей простоты и рекламы по интернету, конструкция колуна, обрела второе дыхание. Сейчас, можно встретить массу объявлений, продам комплектующие для шурупа (имеется ввиду станок для колки).

На следующей схеме, представлен именно он.

Механизм состоит из станины, на ней закреплен двигатель. Через редуктор, он приводит в движение вал, на котором сидит рабочий конус.

Некоторые умельцы крепят шуруп напрямую к мотору. Такие Дровоколы работают плохо.

Для такой машины, нужен понижающий редуктор. На шурупе, должно быть порядка 80 -100 оборотов в минуту.

И все равно, даже если вы сделаете все правильно, у такой машины низкая производительность.

www.drovavoz.ru

Дровокол своими руками

Сегодня все еще довольно популярны такие источники энергии, как уголь и дрова. Дровяные печи установлены во многих домах. Используются дрова и для отопления каминов, котлов. Большинство владельцев собственных участков колют дрова вручную, топором. Однако существует и более современный вариант – использование дровокола. Такой агрегат упрощает колку дров и сокращает временные затраты.

Чтобы разобраться, как сконструировать дровокол своими руками, следует ознакомиться с чертежами устройства и просмотреть несколько фото готовых изделий.

Как выбрать дровокол

При выборе дровокола, который будет использоваться для бытовых нужд, следует определиться, с каким объемом работ предстоит столкнуться. От этого зависит, какой конструкции будет изделие. Первым вопросом, который встает перед владельцем загородного дома, является: покупать заводской или собирать устройство своими руками?

В случае с покупным изделием придется выложить немалые средства. Для самостоятельной сборки понадобится подготовить набор инструментов и необходимые материалы. Однако при выборе этого варианта можно обойтись минимумом затрат.

Виды дровоколов

Чтобы понять, как устроены и работают разные дровоколы, следует разобраться с их видами. Это поможет разобраться в инструкции и схеме изделий. Существуют разные классификации таких устройств. Собрать дровокол своими руками можно по видео-инструкции или чертежу.

Важной характеристикой дровокола является положение чурок. Оно может быть:

  • Горизонтальным – бревна укладывают на станину. Затем они смещаются к режущему инструменту или тот сам двигается в направлении бревна.
  • Вертикальным – нож размещается над бревном, что позволяет раскалывать материал сверху. При таком исполнении дровокола чурка должна быть зафиксирована.

Можно утверждать, что эффективность горизонтальных изделий меньше, чем вертикальных. Однако каждый прибор имеет определенные особенности эксплуатации. Разделяют конструкции и по приводу:

  • На дизеле или бензине. Такой вариант устройств является самым распространенным. Основное преимущество изделий – полная автономность.
  • Дровокол механический. Он очень прочен и надежен. Используются в основном при выполнении кратковременных работ.
  • На электродвигателе. Эти дровоколы представляют собой стационарные изделия. Они удобны, но отличается средней производительностью.

Совет! Самоделки встречаются все чаще. Они обычно создаются из тракторной техники. При выборе такого механизма дрова будут раскалываться очень легко. Еще одной интересной модификацией являются дровокольные агрегаты, имеющие двигатель.

Имеет значение и какой формы выполнен колун. Этот показатель тоже относится к основным параметрам изделия. Колуны могут иметь конусную или крестообразную форму. В последнем случае дрова колются на 4 части. Это довольно удобно, если они используются для загрузки в шахту котла. Однако для раскалывания дров на таком устройстве понадобится много усилий.

Более популярны изделия имеющие колуны в виде конуса. Сконструировать дровокол своими руками можно очень быстро.

Особенности изделий с конусовидной рабочей частью

Колун, который выполняется конусообразной формы, может иметь резьбу. Его применяют в электрических и дизельных дровоколах. Его преимуществом является то обстоятельство, что бревна раскалывают при помощи вращательных движений наконечника. Колун закручивается в полено. По этой причине для раскалывания заготовки не понадобится прилагать серьезных усилий.

В моделях, которые работают на электричестве и бензине, обычно используется колун в виде конуса. При желании сконструировать винтовой самодельный дровокол понадобится создать чертеж. Во время работы лучше следовать заранее подготовленной инструкции. Прежде чем создать дровокол своими руками, понадобится узнать его устройство.

Такой агрегат выполняется из нескольких частей:

  • Мотор. Он может работать на топливе или электроэнергии. Для обеспечения эффективности устройства двигатель должен иметь мощность от 1,5 кВт. Напряжение при этом должно равняться 380 В.
  • Станина. Эта деталь является столом с ножками. На нее помещаются дрова. Под станину устанавливается двигатель.
  • Редуктор. Он служит для того, чтобы регулировать количество оборотов мотора.

При сборке устройства следует учитывать его конструкцию. Преимуществом такого изделия является дешевизна изготовления. Обычно дровоколы с конусообразным колуном создаются для бытовых целей.

Совет! Если нет необходимости колоть достаточно много дров, следует выбрать вариант изделия с конусообразным сечением. Его можно выполнить из подручных деталей. Фото-инструкция и чертежи сборки дровокола своими руками помогут справиться с задачей.

Гидравлические дровоколы

Модели гидравлического типа имеют одно неоспоримое преимущество – они позволяют колоть довольно большие объемы дров за сравнительно короткие промежутки времени. Колун в таком устройстве располагается на штоке.

Во время создания гидравлического дровокола следует учитывать несколько особенностей:

  • как располагается полено;
  • мощность мотора;
  • сила, с которой раскалывается бревно;
  • допустимый размер полена.

Сборка гидравлического дровокола осуществляется сложнее, чем конусовидного. Однако и показатели производительности у таких устройств намного выше.

Благодаря чертежам дровокола можно понять, по какому принципу он работает. Сборка таких устройств в домашних условиях является довольно простым занятием. Чтобы разобраться, как сделать дровокол своими руками, понадобится изучить устройство определенного типа конструкции.

Реечные дровоколы

Их так назвали за то, что колун крепят к рейке. Полено раскалывается при нажатии на ручку, которая имеется в дровоколе. При этом происходит сцепление шестерен, а затем рейка начинается двигаться в сторону бревна. В результате чурка раскалывается на несколько частей.

Самодельные реечные дровоколы характеризуются такими параметрами:

  • форма колуна;
  • минимальный размер полена;
  • сила раскалывания заготовки.

Реечные конструкции нередко реализуются в заводской сборке. Однако такие устройства стоят намного дороже, чем те, что выполняются своими руками.

Совет! В отличие от реечных изделий, конусные дровоколы не продают в сборе. Однако для такого устройства можно купить закаленный конус.

Сборка дровокола

В бытовых условиях собрать дровокол своими руками не составит труда. Для этого понадобится подготовить определенные инструменты и материалы. В случае с разными видами изделий понадобится учесть их особенности.

Винтовые изделия

Для сборки винтового изделия понадобится приобрести колун в виде конуса, редуктор и станину. Последний элемент можно самостоятельно сконструировать из листовой стали и металлических уголков. Собрать дровокол с двигателем своими руками можно довольно быстро, если следовать инструкции.

Сперва на станину устанавливают мотор и редуктор. Затем на вал одевают конус, а вал подсоединяют к редуктору. Во время сборки такого устройства необходимо учитывать:

  • Насадка не должна крепиться напрямую к двигателю.
  • При отсутствии опыта работы с электрооборудованием следует обратиться за помощью к специалисту.
  • Ременная передача должна быть закрыта кожухом.
  • Вал должен вращаться с 250 об/мин.

При учете таких особенностей собрать винтовой дровокол будет намного проще. Чтобы разобраться, как сделать дровокол, следует познакомиться с особенностями его конструкции и эксплуатации.

Сборка гидравлического изделия

Сконструировать самодельный дровокол гидравлического типа немного сложнее. Это объясняется наличием гидравлического узла. Перед работой следует купить гидравлический цилиндр, а также насос и мотор для него.

Совет! Раму следует монтировать на колеса – это позволит легко перемещать устройство.

После этого на раму устанавливается гидравлическая часть. Перед началом работ следует оценить, насколько экономически выгодно будет создание такого агрегата.

Выводы

Дровокол можно не только сконструировать самостоятельно, но и приобрести в магазине. Основным отличием таких устройств будет цена. Главным достоинством дровоколов, которые продаются в магазине, является экономия времени и сил.

Видео сборки дровокола своими руками представлено ниже:

fermilon.ru

Дровокол – незаменимая вещь в частном доме

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

09.10.2017

Для того, чтобы растопить кирпичную печь, титан, камин или мангал, нужны дрова. Для прожарки двух партий шашлыка можно наколоть дрова топором, но для протопки печи в течение всей зимы сил точно не хватит. Для решения этой проблемы и придумали дровоколы. Сначала появились промышленные, которые использовали на предприятиях для заготовки дров в больших масштабах. Сегодня можно приобрести дровокол для дома, с помощью которого удастся заготовить без особых физических усилий дрова для всех хозяйственных нужд.

Преимущества и недостатки дровоколов

Дровоколом называют станок, который может раскалывать поленья на дрова нужного размера. Работа с ним идет быстро. За 3 часа вы сможете заготовить столько дров, сколько бы заготовили с помощью топора, если бы их кололи всю неделю ежедневно по 4 часа.

Использование дровокола позволяет сэкономить время и физические силы и за короткое время выполнить огромный объем работы. Сегодня на рынке представлено огромное количество моделей дровоколов, которые универсальны, поэтому покупатель может выбрать подходящий именно ему вариант. Чтобы работать на дровоколе, не нужно иметь особые навыки – с этой работой легко справится человек, не имеющий особой физической подготовки.

При правильной эксплуатации дровоколы безопасны, поэтому их можно использовать и на улице, и в помещении. Если дровокол сделан надежным производителем, то он будет служить много лет, поэтому на покупке этого приспособления не стоит экономить.

У дровоколов есть и недостатки. Многие модели очень громоздкие, поэтому передвигать их в одиночку сложно. Дровоколы работают хорошо, но и потребляют они немало бензина или электричества. Чем мощнее двигатель, тем выше затраты на покупку топлива. Дровоколы стоят недешево, поэтому его нужно покупать, если вам действительно он будет нужен каждый день, но помните, что дешевые модели не всегда могут справиться с крепкой древесиной.

Виды дровоколов по варианту закладки бревна

Дровоколы классифицируют по разным признакам. Так по способу закладки бревна они бывают:

  • вертикальные;
  • горизонтальные;
  • смешанные.

В горизонтальном дровоколе бревно кладется в желоб и распиливается в длину. В одних моделях нож движется навстречу бревну, в других – само бревно. В вертикальных бревно закладывается сверху, и нож начинает на него давить. Этот дровокол компактный, поэтому если мы не хотим, чтобы во дворе занимала место громоздкая конструкция, то выбираем именно такое устройство. В смешанных моделях дрова закладываются и сбоку, и сверху. Такие устройства используют на деревообрабатывающих фабриках, поэтому если вы выбираете дровокол для дачи или частного дома, покупайте горизонтальный или вертикальный.

Как работают дровоколы?

По принципу работы дровоколы бывают нескольких видов:

  • гидравлические;
  • механические;
  • винтовые;
  • реечные.

Механический пружинный дровокол имеет несложную конструкцию, и поэтому он достаточно прост в использовании. Его ставят на землю или на крепкий пол, устанавливают под конус колуна полено, поднимают его с помощью рукояти, а потом нажимают на педаль, и лезвие раскалывает дерево. Этот дровокол приводится в действие только человеческим действием, которое усиливает пружина.

Разновидностью механического является редукторный дровокол. Принцип его работы прост: вращательные движения преобразуются в поступательные, и колун разбивает поленья на дрова небольшого размера. Дровокол с редуктором еще называют реечным. Реечный дровокол тоже имеет несложную конструкцию. При желании такой реечный дровокол можно сделать своими руками – в открытом доступе достаточно видео- и фотоматериалов, в которых пошагово рассказывается, как сделать это устройство.

Если вы не знаете, какой именно вам нужен дровокол, можно остановиться на этой модели. Для того, чтобы самостоятельно изготовить реечный дровокол, вам понадобятся недорогие материалы, которые продаются во всех строительных магазинах. Эта конструкция действует на дерево с силой минимум в 10 тонн, поэтому реечный дровокол может справиться с любой древесиной. Самодельный гидравлический обойдется вам дороже, чем реечный, а по производительности они примерно одинаковые.

Винтовой дровокол применяют для распиливания небольших деревянных бревен. Полено кладется в желоб, и с помощью ручки винт вкручивается в него. Небольшое усилие и металлическое сверло раскалывает дерево. На распиливание одного полена уходит около минуты. Этот дровокол работает и от двигателя, и от механического действия.

Самой большой популярностью пользуется гидравлический дровокол. Он действительно лучший из существующих моделей. С его помощью можно распилить любой вид древесины, в том числе самую прочную и даже влажную. Этот дровокол состоит из гидравлического цилиндра. В него кладется бревно, и цилиндр начинает толкать либо его, либо лезвия. Давление внутри высокое, поэтому вся работа делается очень быстро. Из-за высокой производительности гидравлический дровокол обычно используют на крупных предприятиях, но если есть финансовая возможность, его можно купить для дома или дачи.

Типы двигателей дровоколов

Дровоколы также различаются по типам двигателя. В зависимости от того, на чем работают, дровоколы бывают:

  • электрические;
  • бензиновые;
  • на тракторной тяге.

Электрический дровокол идеально подходит для использования его в бытовых целях. Естественно, чтобы он работал, в доме или на участке должно быть электричество. Дровокол – устройство очень мощное, поэтому чтобы не выбивало пробки, ваша проводка должна быть рассчитана на такие нагрузки.

Если вы колете дрова на улице, обязательно ставьте его на прорезиненный коврик. Если пойдет дождь, и дровокол намокнет, при включении его может замкнуть. Работа с любыми электроприборами требует соблюдения требований техники безопасности. Сегодня популярно использование бытовых дровоколов именно на электрических двигателях, потому что это очень удобно.

Бензиновый дровокол используют в промышленных целях. Это очень мощные устройства, которые работают на бензине, и имеют высокую производительность. Они применяются на крупных предприятиях.

Дровокол с бензиновым двигателем можно использовать на неэлектрифицированных участках. Если во время строительства дома вам нужно большое количество дров, на такой участок можно привезти бензиновый дровокол.

Дровоколы последнего вида подключаются к трактору и работают от его двигателя. Характеристики дровоколов такого типа на порядок отличаются от всех остальных. С помощью перечисленных устройств на дрова можно попилить тысячи кубометров леса за короткий период. Эти дровоколы применяются крупными промышленными предприятиями, которые используют или реализуют дрова в больших объемах.

Сегодня производители представляют дровоколы самых разных видов, которые отличаются способом закладки бревна, принципом работы, типом двигателя и другими характеристиками. Дровокол – вещь в домашнем хозяйстве очень нужная, но если у вас нет возможности его приобрести, дровокол можно сделать своими руками – в интернете найдется подробное описание каждой модели. Правда, самодельный дровокол подойдет только для бытовых целей, на предприятия нужно покупать устройства, сделанные надежными производителями.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

roomplan.ru
