Пальчиковые фрезы по дереву для ручного фрезера – насадная, торцевая, концевая, пальчиковая, алмазная, круглая, сферическая, профильная, спиральная, мини, борфреза, видео-инструкция по монтажу своими руками, фото и цена

концевые, пальчиковые, кромочные, спиральные, фигирейные, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

Ручной фрезерный станок широко используется для обработки древесины. Но он бесполезен без правильно подобранных фрез, которые и определяют тип совершаемой операции. Их мы и обсудим далее.

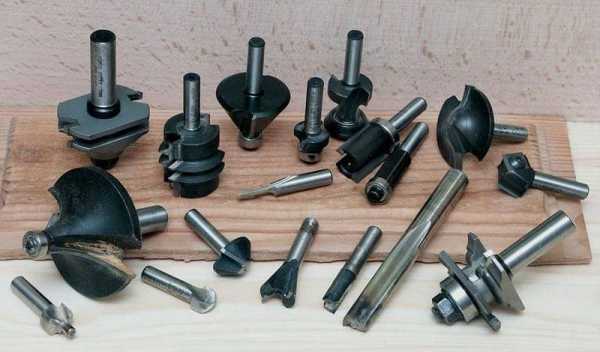

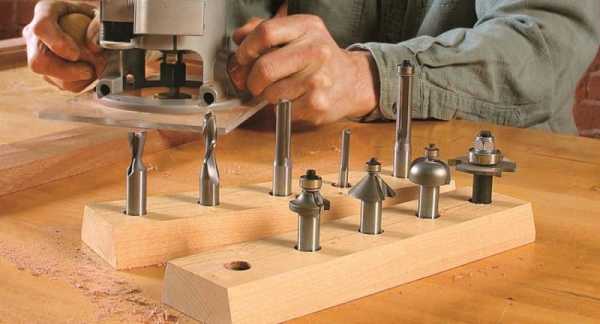

Фрезы по дереву к ручному фрезеру в наборе

Наиболее популярные варианты

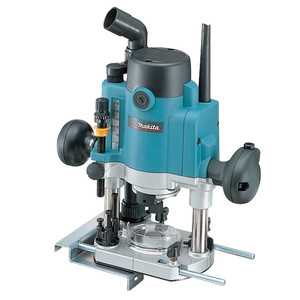

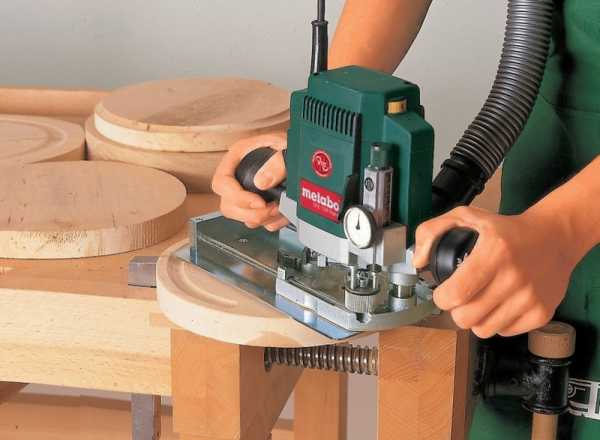

Ручной фрезерный станок

Сам по себе фрезер, по сути, является обычным двигателем с удобными ручками, возможностью регулировки мощности и посадочным местом под фрезы. И уже именно устанавливаемые рабочие элементы определяют сферу применения всего оборудования.

Все типы фрез по дереву для ручного фрезера можно рассматривать очень долго, но основные их различия и назначения мы постараемся затронуть.

Типы конструкции

Концевые фрезы по дереву для ручного фрезера в первую очередь различаются между собой в конструкционном плане:

Фото фрез различных конструкций

Обозначение на рисунке	Название фрезы	Описание
1	Монолитная	Выполнены из цельного куска металла
2	Составная	Является стальной болванкой с припаянными по бокам лезвиями, цена таких изделий наиболее низкая
3	Насадная	Состоят из съёмной пластины, надевающейся на пальцевидный переходник

Совет: если насадная фреза затупилась во время работы, не спешите её менять, достаточно будет перевернуть лезвия своими руками на другую сторону и продолжить выполнение операции, так как заточка у таких моделей двухсторонняя.

Назначение

Инструкция применения фрезерного оборудования зависит от того, какой тип режущего расходного элемента вы на него устанавливаете:

Кромочные

Галтельная фреза по дереву для ручного фрезера

Весьма широкое распространение имеют кромочные модели с опорным подшипником, которые служат для обработки и декорирования краев деревянных поверхностей. Они в свою очередь также обладают различными вариациями в зависимости от формы лезвий:

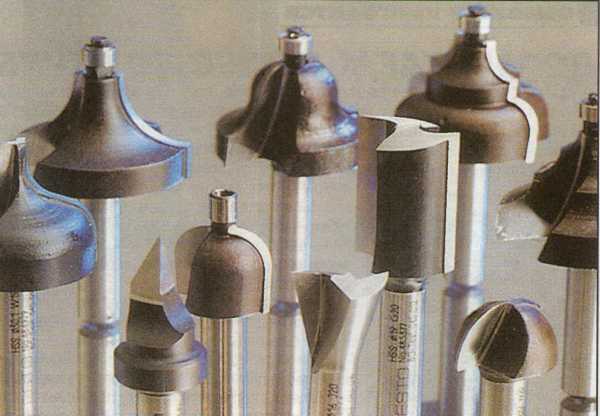

Различные кромочные фрезы по дереву для ручного фрезера

Обозначение на рисунке	Название фрез	Назначение
а, б	Профильные	Наделяют кромку разнообразными фигурными профилями с целью повышения её эстетичности
в	Конусная	Скашивает кромку под углом в сорок пять градусов
г	Калевочная	Закругляет кромку, формируя профиль в одну четвёртую окружности
д	Дисковая	Проделывает горизонтально проходящий паз заданных размеров

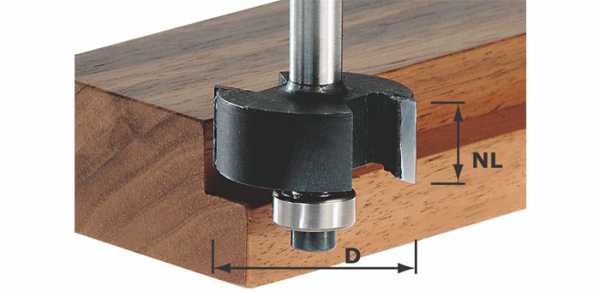

е	Фальцевая	Фрезеровка четвертей различного назначения
ж	Галтельная	Создание галтели на кромочной поверхности с целью повышения её эстетичности

Фигирейные фрезы по дереву для ручного фрезера могут отличаться диаметром и формой

Совет: периодически смазывайте опорный подшипник. Такие меры значительно продлят его эксплуатационный срок.

Пазовые

Пазовые пальчиковые фрезы по дереву для ручного фрезера применяются с целью выборки паза определённой формы, позволяющего осуществить соединение «в шип», и также подразделяются на несколько подвидов:

• Спиральные. Создают ровный паз в форме прямоугольника, позволяющий осуществить соединение «в шип»;

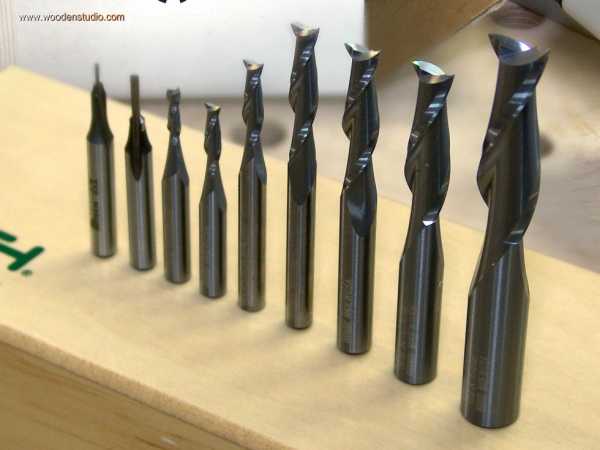

Спиральные фрезы по дереву для ручного фрезера разных размеров

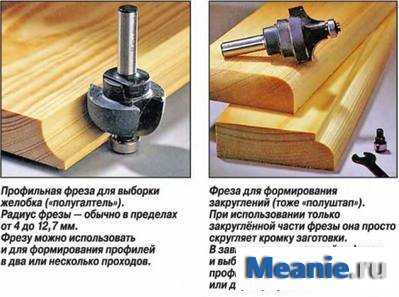

• Галтельные. Позволяют реализовать полукруглую или V-образную канавку, с целью декорирования поверхности;

Результат – гладкая полукруглая выемка

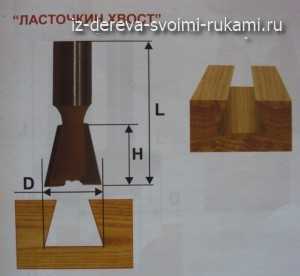

• Т-образные и «ласточкин хвост» создают сложные соединения в шип для сборки предметов мебельного интерьера;

«Ласточкин хвост» позволит осуществить крепление повышенной надёжности

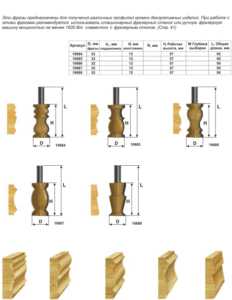

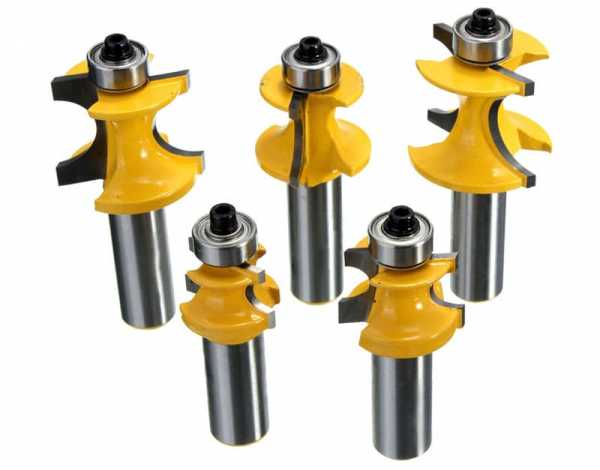

• Фасонные. Применяются для изготовления мебельных накладок и иных декоративных орнаментов.

Пример фасонной фрезы

Комбинированные

Комбинация двух различных фрез позволяет получить новое режущее изделие

Комбинированная фреза:

• Представляют собой объединение пазового и шипового режущего элемента;
• Применяется при создании деревянных щитов. С её помощью надёжно сращиваются все необходимые деревянные фрагменты. Примечательно, что в случае применения данных моделей площадь соединения столярных изделий значительно увеличивается, благодаря чему оно оказывается чрезвычайно крепким.

Пазо-шиповая комбинация позволяет создать готовое замковое соединение

Конечно же, это далеко не все виды ножей, как мы уже отметили выше, для каждой операции можно подобрать специальную фрезу, которая позволит осуществить её легко и качественно.

Совет: фрезы являются расходным материалом, который срабатывается в процессе выполнения обработки элементов из древесины. Этот факт следует учитывать и покупать резцы с запасом, чтобы их точно хватило на реализацию задуманного вами объёма работ.

Заключение

Как видите, приобрести подходящий ручной станок – это ещё далеко не всё. Если же вы хотите иметь возможность осуществления полноценной обработки деревянных изделий, то вам потребуется обзавестись ещё и качественными соответствующими фрезами, каждая из которых применяется для выполнения строго определённых задач. А также от вас потребуются аккуратность и внимательность.

Готовый к эксплуатации комплект разноплановых резцов

Видео в этой статье раскроет перед вами дополнительные материалы, которые имеют непосредственное отношение к приведённой информации.Помните, что правильно подобранный инструмент – это залог успешного выполнения поставленной задачи!

При наличии у вас вопросов, касающихся изложенной темы, можете задать их в комментариях.

rubankom.com

особенности работы с фрезером, определение и виды насадок для обработки доски

Иногда бывают ситуации, когда надо произвести какие-то манипуляции с деревом. Для таких целей следует использовать инструмент, который называется ручным фрезером. Чтобы правильно работать с древесиной, необходимо точно знать об основных разновидностях, а также особенностях насадок на оборудование. Только обладая такой информацией, можно правильно выбирать насадки на ручную фрезу по дереву.

Содержание материала

Определение и назначение

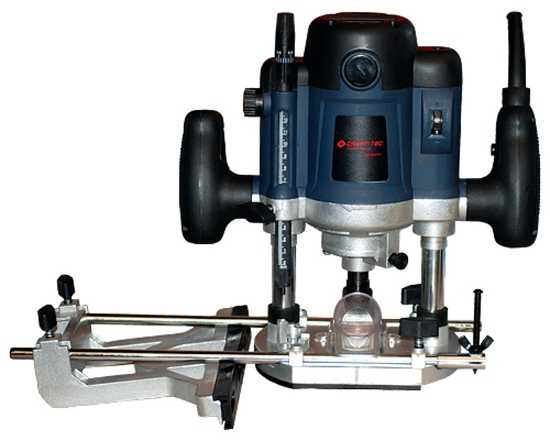

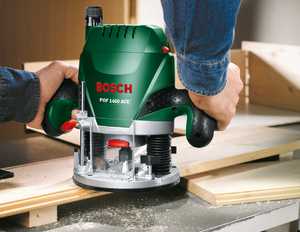

Ручной фрезер — это довольно удобный инструмент, с помощью которого можно обрабатывать пиломатериалы, а также плоские поверхности. А также с помощью такого устройства формируются различные выемки, пазы, углубления в дереве. Для этого необходимо подбирать соответствующие фрезы (пальчиковые), имеющие нужную конфигурацию. Этот элемент имеет собственные конструктивные особенности и применяется исключительно для конкретных работ.

Назначение фрезы по дереву:

1. Обработка кромочной части. Применяется фреза, которая служит для сращивания древесины. Использовать ее необходимо в том случае, если нужно совместить несколько заготовок путём соединения пазов.
2. Врезка мебельной фурнитуры, к примеру, петель.
3. Декоративные моменты. Очень часто фреза используется, чтобы создавать различные объёмные формы, а также изготавливать материалы сложной конфигурации.

Профессионалы используют большое количество насадок, которые можно использовать для разных целей. Но чтобы правильно выбрать режущий материал необходимо узнать о классификации имеющихся изделий. Только если понять, для чего предназначается каждая фреза, можно сделать правильный выбор при покупке.

Также рекомендуем прочитать:

Для начала надо внимание обращать на единицу измерения, которая показывает диаметр хвостовика. Для этого используются дюймы или миллиметры. Единица измерения будет зависеть от разновидности цанг, которые входят в комплектацию фрезерного устройства. Такие компоненты будут предназначаться для того, чтобы зажимать хвостовик. Если размеры указываются в миллиметрах, то наиболее распространёнными вариантами являются те изделия, диаметр которых составляет 6, 12 и 8 мм. В том случае, когда в качестве измерения используются дюймы, можно покупать фрезы, имеющее только два размера — ½ и ¼.

Стоит отметить, что ни в коем случае нельзя совмещать дюймовую цангу с миллиметровым хвостовиком. В таком случае инструмент очень скоро выйдет из строя.

Типы конструкций

В магазинах можно наблюдать очень большое количество различных вариантов насадок, которые имеют разную стоимость и назначение. Если изучить конструктивные особенности, то можно выделить несколько виды фрез, предназначающиеся для ручного фрезера:

1. Сборные, обладающие видом болванки с приваренной кромкой. Такие фрезы можно очень легко изготовить, а потому много изделий предоставляются именно в такой конструкции.
2. Имеющие сменные кромки. На изделии можно будет сменять кромки. В том случае, когда с одной стороны нож затупился, тогда фреза переворачивается и работу можно продолжать.
3. Монолитные. На основании имеются выточенные режущие кромки. Стоит отметить, что такие инструменты довольно редко выходят из строя, но если произвести несколько заточек, то деталь нужно будет заменить. Заточить насадку несложно, только не следует нарушать определённый градус.

Выбор стоит производить, отталкиваясь от имеющейся ситуации, а также от материала, который обрабатывается.

Классификация по лезвию

Фрезы предоставляются покупателям в наклонном, спиральном или вертикальном расположении лезвий. Те детали, которые имеют прямые кромки, будут срывать с детали кусочки дерева, а потому могут образоваться сильные сколы. Это будет влиять на качество фрезеровки. Стоит отметить, что если выбирать наклонное лезвие, то такой проблемы можно избежать.

На выбор покупателям предоставляются несколько типов лезвий:

1. Быстрорежущие, которые обозначаются буквами HM. Такой инструмент рекомендуется применять в том случае, если нужно работать с мягкой древесиной.
2. Твёрдосплавные, маркирующиеся буквами HSS. Применять необходимо, если нужно обработать твёрдую древесину.

Второй вариант обладает большим температурным коэффициентом. А также у них лучшие характеристики, поэтому и стоимость выше.

Основные разновидности насадок

Фреза — это вращательная деталь, которая по всей поверхности усеяна зубчиками. Такие элементы можно найти в разных конфигурациях. При помощи фрезы обрабатывать можно не только дерево, но и пластик или металл, но всё же обычно их применяют для древесины.

Бывают следующие виды изделий:

1. Концевые.
2. Кромочные.
3. Пазовые.

Имеются и иные варианты, к примеру, фрезы копировальные по дереву, но эти основные, применяющиеся наиболее часто.

Необходимо отметить, что периодически стоит применять смазку опорного подшипника. Таким образом, детали прослужат гораздо дольше.

Концевые фрезы

Такой вид детали работает не только из-за использования осевой нагрузки. Такие фрезы предполагают использование боковых кромок, благодаря чему можно передвигать режущий элемент в пределах опорной площадки. В итоге выходят аккуратные выборки, которые образуются в дереве.

Количество режущих кромок может различаться, а это будет влиять на чистоту обработки. Обычно такой вариант насадок имеет монолитную конструкцию, но бывают и корончатые, которые используются для дрели по дереву. Такой вариант нужно применять в той ситуации, когда под рукой не оказалось фрезера.

Эта категория имеет несколько разновидностей:

1. Спиральные.
2. Торцевые.
3. Борфрезы.
4. Конусные.
5. Профильные.
6. Сферические.

Торцевые применяются для того, чтобы образовать пазы, имеющие разную конфигурацию, а также размер. Использовать их можно не только для обработки дерева, но также и чтобы создать паз/шип.

Профильная фреза может выполнять определённые задачи:

1. Обработка торцов.
2. Создание пазов, имеющих довольно сложную конфигурацию.
3. Декоративное оформление орнаментов.

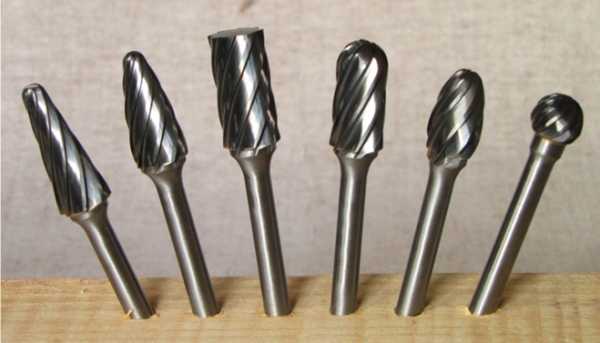

Борфрезы также называются шарошками. Их используют для того, чтобы проделывать отверстия определённой формы. Эти насадки применяют, когда идёт процесс промежуточной обработки.

Кромочные по дереву

Кромочные фрезы для ручного фрезера представляют самую обширную группу, которую наиболее часто используют для ручного инструмента. С помощью них изготавливаются кромки на дереве. Такой вариант очень часто предпочитают использовать домашние мастера, поскольку даже в самых больших наборах основная часть деталей приходится на кромочные насадки. Гораздо проще приобрести такой набор фрез, чем подбирать всё по отдельности.

Эта разновидность включает в себя:

1. Профильные, которые используются для создания сложной формы краёв деталей.
2. Фасонные или калёвочные, которые незаменимы при закруглении и скруглении кромок.
3. Конусные, которые используются для того, чтобы снять угловую фаску.
4. Дисковые, с помощью которых формируются пазы в кромочных частях.
5. Фальцевые, что убирают четверти в кромочных частях.
6. Фреза галтельная по дереву. Обычно используют для того, чтобы изготовить желобки.
7. Фигирейные, применяемые для создания филёнок.

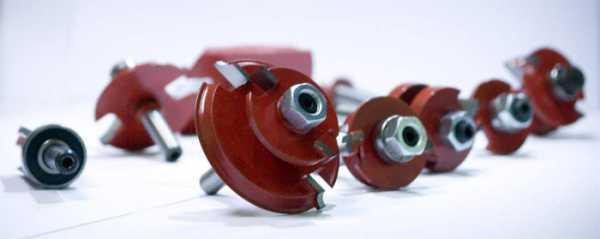

Обычно кромочные фрезы комплектуются подшипником. Так можно ограничить ход инструмента, и тем самым предотвратить чрезмерное заглубление в поверхность дерева. Стоит отметить, что режущая кромка будет размещаться не на одном уровне с подшипником. При помощи опорной площадки можно регулировать глубину, в которую будет погружаться фреза.

Если насадка образует слишком большие срезы, тогда работу необходимо совершить поэтапно, каждый раз углубляя инструмент в материал, пока не будет достигнута нужная конфигурация.

Фигирейная фреза имеет большой вес, а также диаметр. С помощью таких инструментов можно работать на стационарные конструкции.

Пазовое оборудование

При помощи пазовой фрезы по дереву для ручного фрезера создаются пазы. Имеется несколько разновидностей насадок:

1. Галтельные, с помощью которых осуществляют пазы полукруглой формы.
2. Конические, благодаря которым можно наносить резьбу на плоскую поверхность.
3. Т-образные, создающие соответствующий узор.
4. Фасонные.
5. Элементы, называющиеся «Ласточкин хвост».
6. Прямые пазовые, которые предназначаются для цилиндрических деталей.
7. Комбинированные, с помощью которых делают соединение деревянных щитов большого размера.

Стоит заметить, что если необходимо будет изготовить пазы, имеющие разные углы наклона, тогда желательный всего приобретать наборы с различной конфигурацией фрез. Так работа пойдёт эффективнее.

Оптимальный набор инструментов

Если есть желание приобрести очень дорогую фрезерную машинку, то это не будет являться полной гарантией качественного результата. Чтобы материал обрабатывался хорошо, необходимо также выбирать и качественное оснащение. Для этих целей изготавливают специальные наборы фрез, которые будут включать комплект режущих инструментов, что можно использовать для различных работ.

Критерии:

1. Качество материала.
2. Термическую прочность.
3. Тип соединения режущей кромки и хвостовика.
4. Материал припоя.

Лучше приобрести наборный чемоданчик, в котором будут храниться сразу все насадки.

Необходимо особое внимание уделять качеству пайки. Она должна выполняться таким образом, чтобы инструмент не терял свою устойчивость во время выполнения всех манипуляций с деревом. Это особенно касается тех случаев, когда по работе нужно использовать такие изделия, которые изготавливаются из твёрдой древесины. К ней можно отнести граб, дуб или грушу.

Если заметили, что режущая часть соединена с хвостовиком при помощи сварки, тогда такой набор лучше не покупать, поскольку это не самый лучший вариант для работы. Сварка свидетельствует о том, что изделие может разломиться в соединительной части во время работы.

При покупке монолитных фрез, особое внимание нужно уделять материалу, из которого она изготовлена. Всё это можно проверить самостоятельно в домашних условиях. Необходимо использовать тарированный напильник, которым следует покарябать поверхность насадки. Если видимых отметин не останется, значит, материал качественный. Обычно производитель гарантирует качество, но стоит убедиться самостоятельно.

Качество работы также будет зависеть и от дополнительных приспособлений. Именно для этой цели также стоит покупать упоры и шаблоны. А также стоит приобрести или изготовить специальный стол, который подойдёт не только для фрезера, но и циркулярки. На нём можно будет ещё и удобно наточить все инструменты.

Техника безопасности

При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.

Правила безопасной работы:

1. Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
2. Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
3. Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
4. Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.

Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.

Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы. Именно поэтому так важно обладать полной информацией перед покупкой.

pochini.guru

Фрезы по дереву для ручного фрезера: виды, выбор фрез, назначение

Для изменения формы и качества деревянной заготовки могут применяться различные инструменты и насадки для них. Довольно большое распространение получили фрезы. Их предназначение заключается в снятии материала с поверхности, являются неотъемлемой оснасткой фрезеровальных и токарных станков. Фрезы по дереву для ручного фрезера сегодня можно приобрести в различных специализированных магазинах. Поверхность подобной оснастки предусмотрены сочетанием различных режущих кромок, которые расположены относительно друг друга под определенным углом. Рассмотрим особенности инструмента подробнее.

Назначение инструмента

Большая часть продукции из пиломатериалов производятся при применении ручного фрезера. Он характеризуется весьма высокой функциональностью за счет возможности смены насадки. Для подобного прибора требуется соответствующая насадка. Фрезы для фрезера по дереву можно встретить в специализированных магазинах. Назначение фрез может существенно отличаться, зависеть от формы режущей кромки. Предназначение заключается в нижеприведенных моментах:

1. Получение технологических выемок.
2. Изменение формы.
3. Доведение шероховатости поверхности до требующегося значения.

Рабочая поверхность во многом определяет то, какие могут проводится технологические операции. Распространен дисковый фрезер по дереву, являющийся функциональным инструментом.

Любая фреза по дереву для ручного инструмента используется для достижения нижеприведенных целей:

1. Кромочная обработка. Очень часто для получения готового изделия проводится создание поверхности, напоминающей шип/паз.
2. Для врезания петель в поверхность создается соответствующая ниша. Чтобы поверхность выглядела привлекательно, паз должен быть качественным и иметь точные размеры.
3. Декоративные поверхности также получаются при применении фрез различной формы.

В продаже встречаются фрезы проходные или фасонные. Кроме этого, классификация проводится по типу применяемого материала при изготовлении основной части или режущей кромки, а также некоторым другим признакам.

Широкая область применения определила появление самых различных фрез. При этом рабочая часть может иметь свою определенную форму, которая определяет конечный результат после фрезерования. К примеру, овальная фреза не является универсальным инструментом. Именно поэтому специалисты сами решают то, какие требуются инструменты для получения той или иной детали.

Виды фрез по дереву

Фрезерование предусматривает снятие определенного количества материала с поверхности. Для подобных насадок требуется соответствующий инструмент. Бывают самые различные виды фрез, что позволяет подобрать самый подходящий вариант исполнения с учетом условий обработки. Основная классификация проводится по конструктивным признакам:

1. Сборные. Сегодня торцевая фреза или иной вариант исполнения могут изготавливаться с приваренными режущим кромками. Подобный вариант исполнения довольно прост в изготовлении, за счет чего обходится намного дешевле. Сборные фрезы сегодня встречаются практически на всех производствах, где проводится обработка дерева.
2. Со сменными кромками. Профильные фрезы могут иметь сменные режущие кромки, как и многие другие варианты исполнения рассматриваемого инструмента. Это несколько усложняет их производство и повышает стоимость, но улучшаются наиболее важные эксплуатационные характеристики. Съемные кромки могут изготавливаться при применении износостойкого материала, основная часть при более дешевого. После износа рабочей части можно провести смену напаек.
3. Монолитные встречаются крайне часто. Рассматривая различные типы фрез уделим внимание тому, что монолитные обходятся дешевле и считаются более прочными, однако после частой заточки подобный тип инструмента приходится выбросить. Монолитные варианты исполнения не выдерживают перегрев, так как нагрузка может концентрироваться на самых различных участках.

Классификация также проводится по типу лезвия. Сегодня угловая фреза или иной вариант исполнения может иметь лезвия с вертикальным или наклонным расположением. Стоит учитывать, что фрезы прямые для зубьев или обработки поверхности при применении приводят к появлению сколов и других дефектов. Для выборки паза или проведения других операций применяется инструмент с двумя типам лезвий:

1. Быстрорежущая характеризуется тем, что позволяет проводить обработку при сильной подаче и большой скорости вращения. Рекомендуется отдавать предпочтение подобных фрезам только при работе с мягкими породами дерева.
2. Твердосплавные характеризуются тем, что могут выдерживать длительное воздействие. Слишком сильный нагрев может привести к повышению пластичности и снижению износостойкости. Рекомендуется выбирать этот вариант исполнения для обработки твердых пород дерева.

Довольно распространенной классификацией можно назвать область применения инструмента. Не сложно догадаться, что дисковая и горизонтальные варианты исполнения могут применяться для получения различных поверхностей. Выделяют следующие:

1. Концевые.
2. Конусная.
3. Торцевые.
4. Пальчиковые и плоские.
5. Пазовые прямые или цилиндрические.
6. Дисковые.
7. Фасонные.
8. Полукруглые.
9. Вертикальные и Т-образные.

Диаметр фрезы может варьироваться в достаточно большом диапазоне. Некоторые разновидности фрез характеризуются многими другими свойствами, которые должны учитываться.

Размеры фрез также разнообразны. Стоит учитывать, что по этому показателю также есть ограничения, для особых случаев проводится изготовление инструмента на заказ.

Сегодня фреза цилиндрическая по дереву изготавливается достаточно большим количеством различных компаний. При выборе стоит учитывать следующие моменты:

1. Допущенные ошибки при производстве становятся причиной, по которой инструмент выходит из строя или не соответствует установленным нормам.
2. Тип применяемые материалов также имеет значение. Встречается большое количество различных сплавов инструментальной или иной группы, все они характеризуются своими определенными характеристиками. Известные производители используют более дорогостоящие сплавы.
3. Точность геометрической формы также играет важное значение. Применение современного оборудования позволяет достигнуть высокой точности.

Некоторые варианты исполнения достаточно сложны в изготовлении, и их рекомендуется приобретать у известных производителей. Фрезы фигурные сегодня являются частью самых различных наборов. Стоимость изделия также может зависеть от количества используемого материала при изготовлении, за счет чего длинные фрезы обходятся намного дороже.

Концевые фрезы

Сегодня во всех домашних мастерских встречаются концевые фрезы по дереву. Их ключевая особенность заключается в расположении лезвий на торцовой части. Усилие передается за счет передачи осевой нагрузки. В результате применения этого варианта исполнения можно проводить получение различных выборок и пазов в древесине. На поверхности может быть расположено различное количество лезвий, за счет чего изменяется чистота обработки. Фрезы по дереву для ручного фрезера зачастую имеют монолитную конструкцию, но в продаже встречаются и составные варианты исполнения. В эту категорию включаются следующие варианты исполнения:

1. Борфрезы.
2. Торцевые.
3. Спиральные.
4. Сферические.
5. Конусные.
6. Профильные.

Все они могут применяться для получения пазов самой различной конфигурации. Их часто используют для получения шипа и паза. Именно поэтому подобный инструмент для дерева относятся к категории пазовых изделий.

Область применения рассматриваемой группы весьма обширна. Примером можно назвать нижеприведенный список:

1. Получение пазов со сложной конфигурацией.
2. Обработка торцевой поверхности.
3. Украшение плоской или сложной поверхности дерева различными орнаментами.

Борфрезы применяются также для получения шарошак или отверстий с определенными параметрами. Требуется они для выполнения промежуточной операции. В некоторых случаях используется для доведения изделия до финального результата.

Кромочные фрезы по дереву

Сегодня кромочный фрезер получил весьма широкое распространение. Это связано с тем, что подобный инструмент часто применяется для изготовления кромок заготовок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу включены следующие варианты исполнения инструмента для фрезера по дереву:

1. Профильные используются для получения требуемой кромки. Они получили весьма широкое распространение, при изготовлении применяются самые различные сплавы, большая часть характеризуется высокой устойчивостью к износу.
2. Фасонные или калевочные применяются для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
3. Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция проводится крайне часто, что определяет широкое распространение инструмента для обработки дерева.
4. Пазы в кромочной части изделия получаются при использовании дисковых фрез. Они могут изготавливаются при применении различных сплавов, некоторые обладают повышенной износостойкостью.
5. Фальцевые используются для выборки четверти в кромочной части изделия. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент существенно повышает стоимость изделия, что стоит учитывать. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении применяется нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
6. Фигерейные относятся в особую группу инструментов по дереву.
7. Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть расположена выше или ниже подшипника.

Часто встречается ситуация, когда нет подшипника. Для получения требуемого результата применяется специальный шаблон или копировальная втулка, а также параллельный упор. Фигерные варианты исполнения характеризуются большим диаметром и весом, за счет чего увеличивается передаваемая нагрузка. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения заключается в применении в качестве оснастки для стационарных конструкций.

Пазовые фрезы

Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

1. Галтельные зачастую приобретают для получения пазов полукруглой формы. Они также весьма распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения применяется для декоративной отделки кромок и торцов. Зачастую при создании продукции наносятся сложные рисунки.
2. Конические сегодня получили весьма широкое распространение, так как могут применяться для получения резьбовых витков с различными параметрами. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
3. Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы. Ключевой особенностью назовем выраженную режущую кромку, которая расположена со внешней стороны. Если уделить внимание форме режущей поверхности, то она напоминает сверло.
4. Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.
5. Пазовые прямые подходят для получения паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части. В большинстве случаев диаметр подшипника совпадает с диаметром инструмента. За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
6. Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

Фреза по дереву чаще всего изготовлены в монолитном виде. Однако, встречаются также варианты исполнения со сменной режущей кромкой.

Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть расположен самым различным образом, классификация проводится по типу и количеству режущих кромок, их размеры

Галтельные насадки сегодня встречаются крайне часто, основная часть имеет закругленную форму. При применении подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

Выбор фрезы по дереву

Большое многообразие инструментов определяет возникновение трудностей с их выбором. При этом различные виды фрез по дереву для ручного фрезера могут применяться для получения самых различных поверхностей.

Обеспечить высокое качество поверхности можно только при приобретении качественного набора. Именно поэтому распространенным вопросом можно назвать то, как выбрать фрезу. Основными критериями назовем нижеприведенные моменты:

1. Качество исполнения. Различные производители применяют разные технологии производства и оборудование. За счет этого качество существенно отличается.
2. Уровень термической прочности также считается наиболее важным параметром. Это связано с тем, что при правильном изготовлении фрезы по дереву она может выдерживать заявленные нагрузки.
3. Тип соединительного элемента режущей части с хвостовиком. Большинство вариантов исполнения представлено именно сочетанием крепежной части и режущей кромки. На соединительный элемент оказывается высока нагрузка. Часто можно встретить ситуацию, что из-за нарушения технологии производства промежуточная часть обламывается.
4. Материал припоя также имеет значение. При пайке могут использоваться специальные сплавы. Как правило, они обладают меньшей температурой плавления. Именно поэтому при нагреве припой может быстро изнашиваться.

Применяя торцевой фрезер по дереву и комплектующее стоит учитывать, что наиболее важным параметром является тип и качество применяемого припоя. Продольная устойчивость выдерживается исключительно при применении требующегося припойного материала. Примером можно назвать случай обработки груши, дуба, граба и других твердых пород материала.

Специалисты также выделяют в отдельную категорию целые наборы, которые подходят для ручного инструмента. Примером можно назвать продукцию итальянского производителя СМТ. Она сегодня часто встречается в специализированных магазинах.

Классический набор представлен сочетанием следующих инструментов по обработке дерева:

1. Обгонные.
2. Концевые и пазовые.
3. Для сращивания и мебельной обвязки.
4. Дисковые.
5. Т-образные.
6. Профильные.
7. Фасочные и фугольные.
8. Филенчатые.
9. Кромочные.

Встречаются наборы, которые предназначены для выполнения определенных видов работ и получения конкретных изделий. Сегодня покупатель может отдать предпочтение набору, который применяется для изготовления мебельных фасадов, вагонки и других изделий. Стоимость набора варьируется в достаточно большом диапазоне, может зависеть от нижеприведенных моментов:

1. Количества инструментов. В набор могут входить варианты исполнения, которые не только отличаются формой режущей кромки, но и размерами. Профессиональные наборы представлены сочетанием просто огромного количества различных вариантов исполнения инструментов.
2. Тип применяемого материала при изготовлении основной и крепежной части также оказывает влияние на конечную стоимость набора. В последнее время появились варианты исполнения, которые характеризуются высокой механической и температурной устойчивостью. От стоимости материала во многом зависит стоимость набора.
3. Еще одним важным моментом назовем качество бокса, в котором хранятся насадки. Они должны надежно фиксироваться, так как при переносе они могут выпадать. Качественные варианты исполнения исключают вероятность перемешивания насадок. При изготовлении бокса для хранения насадок зачастую применяется пластик, так как он не реагирует на воздействие окружающей среды. В некоторых случаях применяется дерево.
4. Популярность бренда имеет также важное значение. Известные производители вкладывают много средств в производство и проверку качества своей продукции для того, чтобы исключить продажу с браком. Однако, в некоторых случаях популярность бренда не обуславливает высокое качество набора.
5. Тип проводимой работы. Специалисты не рекомендуют сразу приобретать большие наборы, так как некоторые варианты исполнения могут не потребоваться. Именно поэтому специалисты рекомендуют набирать инструменты для обработки дерева только в процесс наладки производства.

Сегодня фреза для ПШМ может применяться при применении припоя ПС р40 и ПСр 37,5. Их особенностями можно назвать то, что в состав включено большое количество меди и серебра. При применении других сплавов есть вероятность того, что в составе есть никель, который также может обеспечить требуемую прочность. Нельзя рассматривать комплект с инструментами для фрезера, соединение рабочей и крепежной части которых проводится при применении метода сварки. Такая оснастка не может прослужить в течение длительного периода.

При выборе монолитной фрезы нужно уделить внимание твердости материала изготовления. Провести подобную процедуру можно и в домашних условиях, к примеру, при применении специального напильника. Если после механического воздействия на поверхности не остались видимы пятна, то уровень твердости находится в нужном пределе. Оптимальная твердость составляет 58-62 HRC.

В заключение отметим, что при выборе требующегося набора учитывается также и производительность, которую нужно достигнуть. Если производство проводится редко, то можно отдавать предпочтение недорогим наборам. При налаживании профессиональной деятельности рекомендуется отдавать предпочтение более дорогим наборам, так как придется проводить заточку реже. Каждый мастер определяет то, какие именно насадки требуются ему для получения готовой продукции определенного типа.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.







Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

• Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

• Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

• Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

• Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 90⁰. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

• Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

• Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

• Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

• Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

• Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

• Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

• Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
• В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
• Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…250⁰С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
• Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

2. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
3. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.

proinstrumentinfo.ru

Фрезы для ручного фрезера по дереву и металлу

Содержание статьи:

Обработка древесины в домашних условиях значительно упростилась благодаря появлению новых инструментов. Одним из самых востребованных из них является ручной фрезер. Но для правильного выбора расходных инструментов необходимо ознакомиться с типами фрез по дереву и их функциональными особенностями.

Принцип работы фрез

Ассортимент фрез по дереву

Область назначения этого типа инструментов по дереву – формирование углублений определенной формы или тонкая обработка поверхности заготовки. Для выполнения этих функций они обладают индивидуальными конструктивными особенностями.

В настоящее время есть несколько принципиальных отличий фрез по дереву различного назначения. Для комплектации ручного фрезера применяются так называемые пальчиковые модели. Конструктивно они схожи со сверлами — имеют хвостовую, основную и рабочую часть. Однако на этом схожесть заканчивается. Главным отличием является тип движения детали и инструмента. Обрабатывающая часть по дереву имеет вращательный момент, а заготовка – поступательный.

С помощью пальчиковых инструментов можно выполнять следующие типы обработки деревянных заготовок:

• обработка по кромке. Необходима для сопряжения различных заготовок между собой. Фактически формируется узел шип/паз;
• врезка петель или других фурнитурных элементов;
• декоративная функция. С помощью ручного фрезера по дереву можно делать объемные формы на поверхности плоских изделий или сложных по конфигурации заготовок.

На практике любой профессиональный мастер может перечислить несколько десятков способов применения пальчиковых фрез по дереву или металлу. Но для правильного выбора определенного набора инструментов необходимо ознакомиться с официальной классификацией.

Кроме обрабатывающего инструмента на качество работы влияет комплектация и тип ручного фрезера. В частности – набор дополнительных упоров и шаблонов.

Классификация фрез

Определяющим параметром для фрез являются виды работ, которые можно выполнить с их помощью. Для небольшого мебельного производства набор может состоять из нескольких инструментов для обработки кромки. Комплектация профессиональных столярных мастерских потребует большего числа инструментов.

Специалисты рекомендуют приобретать обрабатывающий инструмент одного производителя. Это способствует повышению качества конечного изделия и уменьшит процесс приспосабливания рабочего к новой модели.

Профильные фрезы

Профильные фрезы

Относятся к разряду наиболее популярных инструментов для обработки деревянных изделий. С их помощью можно формировать желобки, четвертную и канавки. Одним из способов применения является изготовление закруглений на торцах заготовки.

В зависимости от области применения обрабатывающие инструменты этого типа разделяют на следующие категории:

• Для округления кромок. Конструктивно могут состоять из режущих частей с различными показателями радиуса. Таким образом за один проход формируется сложная фигурная кромка;
• Для снятия фасок. Отличаются углом наклона фасок (от 45° до 60°), а также их количеством. В их конструкции рабочие грани только боковые. Для повышения точности позиционирования содержат упорный подшипник в нижней части;
• Выборка канавок. Во многом схожи с моделями для формирования фасок. Различие заключается в наличии режущей части на нижнем рабочем торце.

Наиболее популярная область применения этого типа инструментов – мебельное производство и изготовление декоративных рамок различного вида.

Пазовые

Пример пазовой фрезы

Предназначены для полноценного внедрения режущей части в заготовки и последующего формирования канавок или пазов со сложной конфигурацией. Пазовые модели состоят из основных рабочих частей (боковых) и вспомогательной (торцевой). Последняя нужна для заглубления инструмента в деревянную деталь.

После установки инструмента на ручной фрезер можно делать пазы различной формы по дереву. Конфигурация пазовых моделей зависит от конструкции и формы режущих частей. По этим параметрам можно разделить обрабатывающий инструмент на следующие группы:

• прямые кромки. Они могут иметь диаметр в диапазоне от 2 до 30 мм. Хорошо подходят для первичной обработки;
• спиральная конфигурация режущей части. Их размер варьируется от 3 до 8 мм. Предназначены для обработки мягких пород древесины. Их форма позволяет хорошо выводить стружку из области обработки;
• для нарезки шипов;
• дисковые инструменты пальчикового типа. Предназначены для выборки пазов на торцевых частях изделий. Для точности формирования паза рекомендуется делать многократный проход режущей части.

При выборе пазовых инструментов необходимо обращать внимание на размеры углов разворота обрабатываемых кромок. Дополнительно учитываются параметры шаблонов и упоров ручного фрезера.

Выборка фальца (четверти)

Фреза для формирования четверти

Их конфигурация во многом схожа с пальчиковыми цилиндрическими моделями. Разница заключается в наличии упорных компонентов, расположенных в нижней части конструкции. Они могут иметь форму упорных цапф. Альтернативным вариантом является установка подшипника.

Это дополнение необходимо для точного позиционирования кромок на торце обрабатываемой заготовки. Таким образом достигается одинаковый показатель ширины паза. В зависимости от конфигурации различают следующие типы режущих инструментов с нижним упором:

• пригонная. Диаметр подшипника и рабочих кромок одинаков. Предназначены для обработки заподлицо кромочной части заготовки;
• сборные. На стержень инструмента можно установить несколько режущих частей, тем самым меняя конфигурацию будущего паза или четверти. Такая функция необходима для соединения нескольких деталей со сложной формой.

При выборе моделей, у которых в качестве упора используется вращающаяся упорная цапфа следует учитывать, что она будет оставлять после обработки неровную поверхность. Но при этом скорость обработки у подобных моделей значительно выше, чем у инструментов с упорными подшипниками.

Специальные

Один из видов специальной фрезы

В большинстве случаев модели специального назначения используются для улучшения эстетических качеств обрабатываемых изделий. С их помощью можно формировать сложные выпуклые рисунки на торцевой и лицевой частях заготовок.

Для формирования орнамента можно использовать инструменты V-образной формы. Помимо этого они будут выполнять функцию гравирования. Изменение положения инструмента по дереву зачастую происходит не по шаблону, а свободно – от руки. Кроме этой модели применяют следующие специальные типы фрез по дереву:

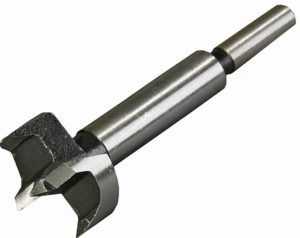

• для формирования отверстий под шканты;
• для установки мебельной фурнитуры – петель, замков и аналогичных им элементов;
• формирование двух сочетающихся профилей. Один из них выполняет функцию ответного.

Это лишь типичные случаи применения специального деревообрабатывающего инструмента. Для создания по-настоящему сложных рисунков без больших затрат времени зачастую разрабатывают специальные штучные модели.

Дополнительно при выборе фрезеровального инструмента необходимо учитывать не только его конфигурацию, но и материал изготовления. Для обработки твердых пород дерева рекомендуется использовать модели с твердосплавными напайками. Они не только быстро выполнят необходимый фронт работ, но и обеспечат высокое качество. Для повышения функциональности можно использовать модели со съемными режущими кромками.

Дополнительно рекомендуется ознакомиться с содержанием видеоматериала, в котором даются практическое советы по выбору обрабатывающего инструмента:

stanokgid.ru

Виды фрез по дереву для ручного фрезера

Использование ручного фрезера при обработке древесины в домашних условиях дает возможность выполнять разнообразные манипуляции: формирование кромок, пазов и канавок. Для каждой операции подбирается определенная насадка. Подробный обзор видов фрез по дереву для ручного фрезера, их функций и конструкций поможет сделать правильный выбор.

Конструкционные особенности фрез

Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:

• Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах и определяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет. Поэтому, при выборе обращайте особое внимание на это.
• Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно. Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
• Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).

Изображение	Название фрезы	Описание
	Монолитная	Выполнена из цельного металла
	Сборная	Является стальной болванкой с припаянными по бокам лезвиями
	Насадная	Состоит из съемной пластины, фиксирующейся на пальцевидном переходнике

Виды фрез по дереву

Существуют различные виды фрез, выполняющие конкретные обрабатывающие функции. Рассмотрим самые распространенные варианты.

Фрезы пазовые

Данные приспособления предназначены для выборки паза необходимой ширины и глубины. Распространено их применение при создании соединения типа паз-шип. При работе требуется наличие упора и практические навыки. Без шаблона получить ровный паз прямоугольной формы практически невозможно.

			Пазовые прямые — приспособление цилиндрической формы, после использования которого в заготовке остается прямоугольный паз. В основном используются с погружными фрезеровальными машинами.
			Пазовые галтельные имеют режущую головку закругленной формы. Благодаря этому паз в разрезе U — образный.  В зависимости от глубины реза, стенки закругляются сразу же от поверхности заготовки либо сначала идут от нее под прямым углом.
			Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку с боковыми стенки наклоненными по отношению друг к другу на угол 90°. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.
Пазовые конструкционные (T-образные и ласточкин хвост). В сечении полученные пазы образуют перевернутую букву «T», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. В результате обработки получается одно из самых надежных соединений, когда заготовки задвигаются одна в другую. Фреза с обратным конусом, для получения пазов типа «ласточкин хвост» незаменима при изготовлении деревянной мебели, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.
Пазовые фасонные используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Можно обрабатывать как пазы в центре заготовки, так  и ее кромки. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.

Фрезы кромочные

Данная оснастка чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы древесины не только посредством настройки опорного стола, но и по шаблону. Глубина внедрения такой фрезы в заготовку может быть ограничена установкой упорного подшипника.

Кромочные прямые предназначены для получения плоскости торца заготовки, перпендикулярной верхней части обрабатываемой детали (пласти). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь отличный (в большую или меньшую сторону) диаметр.
Кромочные калевочные предназначены для получения прямой, дугообразной или волнистой фигурной кромки. Широко используются для изготовления узоров сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями. В набор для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать прямолинейную кромку.
Кромочные конусные, в зависимости от угла наклона кромки фрезы, используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.
	Кромочные галтельные применяются для получения паза округлой формы на кромке заготовки. Для избежания перекоса при обработке, фрезы изготавливаются с двумя подшипниками. Такой инструмент является достаточно универсальными, поскольку от глубины погружения лезвия в материал зависит размер дуги канавки. Благодаря ему можно изготавливать декоративные мебельные рейки.
Кромочные фигурные (мультипрофильные) — достаточно массивная оснастка для фрезера.  Такие фрезы одновременно работают с большой площадью заготовки и их применение предполагает использование машин с мощностью не менее 1600 Ватт. Для работы используется весь профиль лезвия сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной формы.
Кромочные полустержневые предназначены для  получения полукруглого выступа на кромке. Также, с помощью таких фрез получают профили с фаской и кромкой сложной формы, шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок. Комбинированные фрезы объединяют в себе пазовые и шиповые.

Фрезы фигирейные

Основное предназначение данной оснастки – создание декоративных филенок. Для удобства работы, фигирейные фрезы оснащены подшипником.

Критерии качества

При выборе набора рассматриваемого инструмента следует обращать внимание на следующее:

• Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке. Особенно это актуально, если заготовкой служат изделия из граба, груши, дуба и других твердых пород древесины.
• В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком.
• Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200 — 250ºС. Инструмент после такой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм.
• Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Применение такой оснастки недопустимо.

Важный параметр — твердость материалов, их которых изготавливаются фрезы. Чаще, это касается монолитных образцов. Проверку можно выполнить и в домашних условиях. Для этого рекомендуется использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твердости 58 — 62 HRC.

Долговечность инструмента определяется интенсивностью его применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущей стали обладают наилучшей стойкостью, а монолитные, выполненные из инструментальной стали – наименьшей.

Приобретение подходящего деревообрабатывающего станка не решит всех проблем. Для осуществления полноценной обработки изделий, потребуется подобрать качественную оснастку. Рассмотренные в обзоре виды фрез по дереву помогут определиться и доукомплектовать ваш ручной фрезер. Ведь, в выполнении каждой конкретной операции, участвует определенная конфигурация приспособлений.

poweredhouse.ru

насадная, торцевая, концевая, пальчиковая, алмазная, круглая, сферическая, профильная, спиральная, мини, борфреза, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

При использовании фрезеровального станка или ручного фрезера главным рабочим элементом являются специальные насадки, именуемые фрезами. От их конфигурации зависит характер обработки и конечный результат, поэтому к выбору данных изделий нужно подходить ответственно, так как если вы купите некачественную оснастку, то можете просто-напросто испортить заготовки.

На фото: в продаже представлено огромное количество вариантов, и выбрать нужный бывает очень непросто

На что следует обратить внимание

При выборе конкретного варианта важно соблюдение нескольких требований, которые напрямую влияют на качество работы:

Точность исполнения	Как известно, при обработке заготовок из древесины им должна придаваться определенная конфигурация, поэтому каждый элемент имеет свои параметры от угла наклона до ширины, глубины и т.д. Если фактические показатели не будут совпадать с заявленными, то и результат будет совсем не тем, который вы ожидали
Качество режущих кромок	Это, пожалуй, самый важный критерий, так как от него зависит не только производительность работы, но и качество обработки. Если изделия сделаны из низкокачественного материала или имеют режущие части с изъянами, то вряд ли удастся с их помощью добиться идеально гладкой поверхности
Материал изготовления	Элементы могут иметь режущие части из обычного металла, а могут оснащаться твердосплавными напайками, которые намного прочнее и имеют ресурс в несколько раз больше, единственный их минус – невозможность повторной заточки, хотя некоторые мастера делают и это. Отдельная группа продукции – алмазные фрезы по дереву, они отличаются самой высокой прочностью, но и цена в разы больше
Производитель	Не будет преувеличением утверждение, что подавляющее большинство предлагаемых фрез имеют китайское происхождение и не отличаются высоким качеством, но ввиду низкой цены этот вариант самый популярный. Но если вы занимаетесь деревообработкой постоянно, то лучше выбирать более добротные решения отечественного либо западного производства

Совет! Если вы приобретаете данные элементы, то лучше всего выбрать набор из самых распространенных конфигураций, это позволит вам выполнять различные работы, кроме того, цена одного элемента в наборе в полтора-два раза ниже, чем при покупке поштучно.

На данной схеме показана лишь малая часть возможных вариантов

Особенности выбора

Для начала рассмотрим важные критерии, которые следует учитывать, а затем расскажем об основных видах, которые используются в работе.

Основные параметры

Есть несколько важных моментов, которые нужно знать в обязательном порядке, иначе вы приобретете совсем не то, что вам нужно, перечислим их:

• Диаметр хвостовика – он должен совпадать с цангой на вашем оборудовании, чаще всего используются варианты 6, 8 и 12 мм в метрической системе и ¼ или ½ в дюймовой, причем они не взаимозаменяемы и не подходят одна к другой. Поэтому необходимо в документации найти диаметр посадочного отверстия на вашем оборудовании, а лучше и вовсе приобрести набор цанг, что вы могли использовать любые типы оснастки;

Цанги продаются отдельно, поэтому доукомплектовать станок вам придется самостоятельно

• По своей конструкции изделия могут быть монолитными, сборными, когда к металлической основе припаяны твердосплавные напайки, и со сменными фрезами, когда режущие элементы прикреплены винтами, и, когда одна сторона затупится, можно перевернуть их на другую и работать дальше;
• Все элементы маркируются аббревиатурой НSS или НМ, первый вариант обозначает, что для изготовления была использована быстрорежущая сталь, а второй указывает на то, что в изделии присутствуют твердосплавные напайки. Быстрорез отлично подходит для работы с мягкими породами дерева, а твердый сплав применяется для твердых пород, а также для обработки ДСП и других листовых материалов;
• Также элементы различаются по конфигурации и типу, режущая кромка может располагаться только в боковой части или по периметру, для работы с кромками на конце прикрепляется упорный подшипник, все конструктивные параметры наглядно показаны на схеме ниже;

• Кроме того, изделия могут быть концевыми, то есть имеющими хвостовик, который вставляется в цангу, так и насадными, которые надеваются на вал и таким образом обрабатывают древесину. Второй вариант чаще всего используется на промышленном оборудовании и отличается большими размерами и высокой прочностью.

Насадные фрезы по дереву используются при изготовлении столярных изделий, чаще всего плинтуса и наличника на окна и двери

Виды концевых фрез

Так как при использовании в домашних условиях чаще всего применяется именно концевая фреза по дереву, то именно ее мы и рассмотрим более обстоятельно. Из всех вариантов можно выделить следующие группы:

• Торцевая фреза по дереву предназначена для выборки пазов самого различного размера и конфигурации, этот вариант очень широко используется при изготовлении самых разных изделий, а также для создания системы соединения шип-паз. Именно поэтому изделия этой группы часто называют пазовыми, так как они всегда делают определенные углубления в поверхности;

Пальчиковая фреза по дереву – один из самых простых и востребованных видов изделий данной группы

• Есть еще один вариант оснастки, который используется для выборки углублений, но отличающийся по конфигурации от торцевых вариантов – это спиральные фрезы по дереву. Они имеют особую конфигурацию, благодаря которой скорость работ повышается, но при этом если закрепить элементы в шпинделе не очень надежно, то глубина обработки будет очень сильно варьироваться из-за формы режущей части;

Спиральные варианты обеспечивают отличное качество обработки

• Борфреза по дереву по-другому называется шарошка и предназначена как для проделывания отверстий, так и для придания им определенной конфигурации.Этот вид обработки может использоваться как промежуточный этап в процессе изготовления тех или иных элементов или как финальная доводка конфигурации элементов;

Такая мини-фреза по дереву позволяет выводить отдельные элементы очень точно

• Профильные фрезы по дереву – самая многочисленная группа, в которую входят как элементы для обработки торцов, так и варианты для выборки пазов сложной конфигурации и нанесения орнаментов на поверхность. Чаще всего с их помощью обрабатываются кромки для придания им определенной формы, что позволяет улучшить внешний вид любого деревянного изделия;

С помощью разнообразных приспособлений можно своими руками сделать из дерева различные изделия

• Разнообразные конусные варианты позволяют скашивать кромки под определенным углом, они имеют прямую рабочую часть, которая располагается под различным наклоном;
• Сферическая фреза по дереву имеет круглую форму и используется как для обработки торцов, так и для создания пазов. Ее отличием является режущая часть по всей окружности, поэтому она может работать под разными углами и использовать как всю свою рабочую площадь, так и отдельные ее участки.

Круглая фреза по дереву – интересное решение для выполнения самых разнообразных задач

Что касается рабочего процесса, то тут важно использовать оборудование, мощность которого позволяет без проблем справиться с обрабатываемым материалом, все особенности крепления фрез подскажет инструкция, которая обязательно должна идти в комплекте с оборудованием.

Важно! При работе с фрезером не забывайте о соблюдении техники безопасности – рабочая часть вращается с большой скоростью, поэтому следует использовать оборудование аккуратно.

Вывод

С помощью фрез можно придать деревянной заготовке практически любую конфигурацию, сделать на ней углубления и даже рисунки. Видео в этой статье поможет разобраться в некоторых нюансах темы, а если у вас остались вопросы по тем или иным элементам, задавайте их в комментариях, вам ответят специалисты в самые короткие сроки.

rubankom.com
