Автоматические воздухоотводчики в системе отопления



Для чего нужен воздухоотводчик в системе отопления?

Автоматический воздухоотводчик в системах отопления представляет собой устройство, которое помогает избавиться от излишнего воздуха. Как правило, его изготавливают из бронзы или нержавейки.

Это устройство помогает избавиться от излишнего воздуха

Из чего состоит устройство

Автоматический воздухоотводчик состоит из корпуса с присоединительным размером, который составляет не более 15-16 мм. Данное устройство можно с легкостью прикрутить на радиатор в необходимом месте общей системы отопления помещения. Еще воздухоотводчик можно вкрутить вместе с отсекающим клапаном.

Отсекающий автоматический клапан вкручивается непосредственно на радиатор в систему отопления, а сверху на него монтируется сам воздухоотводчик, который в результате должен нажать на специальный пластмассовый флажок и открыть доступ ко всей системе отопления.

Автоматический клапан нужен для того, чтобы вы без проблем смогли демонтировать либо заменить воздухоотводчик в случае поломки. При откручивании воздухоотвода флажок поднимается вверх. Внутренняя пружина отсекает место, где произошла утечка. Если вы прикрутите новый воздухоотводчик – клапан снова откроется и заработает вся система.

Строение автоматического воздухоотводчика

Давайте взглянем на схему и разберемся с принципом работы автоматических воздухоотводчиков. Теплоноситель установлен непосредственно в полость, в которой находится пластмассовый поплавок. Он за счет специального флажка создает давление на подпружиненном штоке. В результате открывается доступ к внешней среде.

По этой схеме воздух и выходит из системы отопления. В случае, если вода заполнит всю полость, поплавок начнет давить на шток и закроет отверстие, а вместе с тем и доступ воздуха. Данный принцип работы применим абсолютно ко всем воздухоотводам.

Неисправности воздухоотводчиков

Отопление зависит от качества всех элементов. Если теплоноситель некачественный — начинается закоксовываться игла. В результате на ней образуются вещества, которые в воде диссоциируют на катионы металлов и анионы кислотных остатков. Из-за солей игла не закрывается до конца и начинает протекать.

В таком случае желательно открутить крышку и тщательно зачистить иглу от загрязнений. Не забудьте убрать грязь с кулисных механизмов. После зачистки всех элементов воздухоотводчика, как правило, утечка прекращается.

Еще одна проблема, которая часто встречается у воздухоотводчиков – это разрушения уплотнительных колец под крышкой. При такой поломке заметно подтекание теплоносителя. Если вы заметили, что уплотнительные кольца пришли в негодность – лучше замените их или намотайте ФУМ ленту на резьбу устройства.

Если уплотнительные кольца пришли в негодность, можно намотать ФУМ ленту на резьбу устройства

Виды автовоздухоотводов

Все воздухоотводы принято делить на несколько групп:

Последние удобно применять в случае, если ваше отопление (вся система) изготовлена не рационально, и вы замечаете, что в ней часто скапливается воздух.

В последнее время большой популярностью пользуется кран Маевского, хотя данные устройства не автоматические. Кран Маевского принято устанавливать непосредственно на радиатор. Таким краном очень удобно спускать лишний воздух – достаточно просто приоткрыть с помощью отвертки винт.

Не забывайте о том, что для эффективного удаления воздуха, при монтаже радиатора нужно делать определенный уклон. Его необходимо сделать таким образом, чтобы часть с краном Маевского была немного выше.

В заключение отметим, что без воздухоотводчиков сложно обеспечить качественное отопление. Не забывайте, что установка данных устройств – сложный процесс. Их необходимо монтировать на самых высоких точках в системе обогрева.

Это связано с тем, что скопление воздуха и образование воздушных пробок вероятнее всего именно там. Также не забывайте, что ниппель должен смотреть строго вверх, иначе поплавок воздухоотводчика не будет правильно работать и отопление «сойдет на нет».

Воздухоотводчики в системе отопления — виды, устройство и назначение

Автоматические воздухоотводчики в системе отопления служат для освобождения внутреннего пространства радиаторов и трубопровода от излишков воздуха, иногда проникающего туда.

Источник: klivent.biz

Автоматический воздухоотводчик: назначение, устройство, установка

Автоматический воздухоотводчик хоть и относится к разряду вспомогательного оборудования системы отопления, однако это не означает, что он совершенно не обязателен. Да, в системах с естественной циркуляцией теплоносителя, в которых открытый расширительный бак, воздухоотводчик ни к чему. А вот в закрытых системах… очень даже к чему.

Для чего нужен автоматический воздухоотводчик?

Назначение данного устройство говорит само за себя: для вывода из системы отопления воздуха, причём, в автоматическом режиме, без нашего участия.

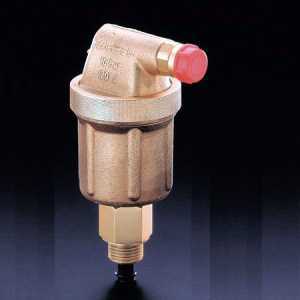

Внешний вид воздухоотводчика такой:

Это с бронзовым корпусом. А это с корпусом из нержавейки:

На втором фото, кроме воздухоотводчика, ещё и отсекающий клапан; эти два устройства часто ставят вместе.

Для чего отсекающий клапан автоматическому воздухоотводчику?

Для удобства: вкручиваем сперва такой клапан, а уже в него – воздухоотводчик; у клапана есть пластмассовый флажок, на который при вкручивании воздухоотводчик нажимает, тем самым открывая доступ к системе отопления. Если по какой-то причине нужно воздухоотводчик отсоединить, вы это и делаете, после чего клапан прикроет оставшуюся «дырку», не дав теплоносителю вытекать. Отремонтировали этот воздухоотводчик или купили новый, снова вкрутили – клапан открылся…

Как устроен автоматический воздухоотводчик?

Устройство автоматического воздухоотводчика видно по следующей схеме:

Работает он так. Воздух поступает внутрь воздухоотводчика, открывает клапан, через который стравливается из системы. Когда воздух вышел, в полость под поплавком (3) поступает вода – поплавок всплывает, действуя при этом на шток и закрывая клапан.

На следующей схеме воздухоотводчик другой модели, но все они работают по одному принципу:

Как отремонтировать автоматический воздухоотводчик?

Какие могут быть неисправности у автоматических воздухоотводчиков?

«Благодаря» теплоносителю низкого качества на игле клапана могут выпадать соли жёсткости, из-за чего клапан будет неплотно прикрывать выпускное отверстие – воздухоотводчик начинает течь. Исправить это просто: откручиваем крышку корпуса, зачищаем иглу и прочий механизм, снова всё собираем. Проблема будет решена до следующего образования солей жёсткости на деталях клапана.

Ещё возможная неисправность – разрушение уплотнительного кольца под крышкой корпуса. Теплоноситель в этом случае тоже начинает подтекать, но уже из-под крышки. Исправить тоже просто: или заменить кольцо, или подмотать фум-ленты на резьбу на корпусе.

Виды автоматических воздухоотводчиков

Автоматические воздухоотводчики выпускаются следующих видов:

– прямые, с которыми мы познакомились на самых первых картинках, покажу их еще раз:

– угловые, которые часто ставят на радиаторы взамен крана Маевского:

– радиаторные, имеющие такую же резьбу, как у радиаторных пробок:

Как известно, краны Маевского предназначены для стравливания воздуха из системы через радиатор. Такое стравливание выполняется вручную, по мере образования в радиаторе воздушной пробки, что легко определить, потрогав радиатор рукой… Установка же радиаторного воздухоотводчика освобождает от такой работы, т. к. воздух будет удаляться автоматически.

Однако, каким бы ни был воздухоотводчик внешне, работают они по одному принципу.

Кран Маевского

Конечно, кран Маевского не относится к автоматическим воздухоотводчикам, так что, вроде бы, не по теме статьи. Но расписывать о нём особо много нечего и, поскольку это всё же воздухоотводчик, то пару слов о нём здесь.

Ставятся краны Маевского на радиаторы:

Чтобы стравить воздух, нужно просто приоткрыть отвёрткой винт на кране:

Синяя стрелка показывает, откуда будет выходить воздух.

Если изначально (при монтаже отопления) планируем установить кран Маевского, то монтировать радиатор нужно так, чтобы та часть, где кран, «смотрела» вверх (была на 1…2 см выше).

Установка автоматического воздухоотводчика: где и как?

Как устанавливать воздухоотводчик?

Главное условие монтажа воздухоотводчика – ниппель должен быть направлен вверх, иначе поплавок не сработает.

Где устанавливать воздухоотводчик? Поскольку воздух образует пузырьки, которые стремятся в воде всплыть, то логично устанавливать воздухоотводчики в самых высоких местах отопительной системы – там, скорей всего, и будут образовываться воздушные пробки. Например, на коллекторах:

Над дверью – при обходе трубопроводом дверного проёма:

(бывает, правда, что воздухоотводчик начинает подтекать, да и внешний вид… но иногда иначе не получается)

Рекомендуется также сразу после котла (напольного; в составе блока безопасности):

При наличии в системе гидрострелки – на её корпусе:

Внимание! Перед запуском системы отопления нужно приоткрыть колпачок-заглушку сверху воздухоотводчика.

Вот, пожалуй, и всё, что я могу рассказать про автоматический воздухоотводчик. Надеюсь, вам хватило терпения дочитать досюда? Тогда до встречи в следующих статьях.

Автоматический воздухоотводчик: назначение, устройство, установка

Автоматический воздухоотводчик: назначение, устройство и принцип работы, неисправности и их устранение. Виды воздухоотводчиков. Как и где установить автоматический воздухоотводчик?

Источник: vodotopim.ru

Воздухоотводчики для систем отопления

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

• автоматический;
• ручной, или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Кран Маевского

Автоматический воздухоотводчик

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

• прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
• в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
• устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т.д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.

Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже

Строение крана Маевского

Когда вращается регулятор, клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить работоспособность в случае образования воздушных пробок.

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Воздухоотводчики для систем отопления. Виды, устройство и принцип работы автоматического и ручного воздухоотводчика.

Источник: otoplenie-doma.org

Автоматический воздухоотводчик для отопления

В частных домах и некоторых многоквартирных часто наблюдается завоздушливание системы, когда в трубах собираются воздушные пробки и тормозят движение теплоносителя. В открытой магистрали выходу кислорода ничего не препятствует, тогда как в закрытой системе ему деваться просто некуда. Раньше, да и сейчас на радиаторах устанавливают кран Маевского – он тоже предназначен для спуска воздуха, но гораздо удобнее и проще использовать автоматический воздухоотводчик. Его единственная задача – удаление воздушных пробок на определенных участках обвязки и даже тепловой сети без постороннего вмешательства.

Технические особенности

Независимо от разновидности, автоматические воздухоотводчики для отопления обладают следующими техническими характеристиками:

Рабочий температурный режим

Высший показатель температуры в комнате

Показатель давления, при котором срабатывает автомат

Выводы для подключения

Вид резьбового элемента

Радиаторная, прямая, угловая

Чистая вода или жидкость с неагрессивным составом

Для автономной отопительной системы подойдет любой вид автоматического воздушного клапана. Ограничения действуют для централизованной установки. В данном случае потребуется проконсультироваться с представителем ЖЭУ и выяснить такие параметры как давление и температурный режим в доме.

Стоимость приборов

Цена на автоматический спускник воздуха зависит от ряда факторов:

Наиболее бюджетный вариант реализуется по стоимости – $5, дорогостоящий прибор – более $15. Следует отметить, что у поставщиков сильно разнится стоимость, практически в два раза. Поэтому, если есть цель сэкономить, отдайте предпочтение автовоздушнику известного бренда, но не пожалейте времени на поиск магазина, где предлагают устройство по низкой цене. Также остерегайтесь подделок.

Ориентировочная стоимость на воздухоотводчики для систем отопления от известных брендов:

Разновидности воздухоотводчиков

Спускник воздуха системы отопления бывает шаровым или игольчатым. Также различаются устройства и по типу исполнения, в продаже можно встретить:

• прямые элементы;
• угловые;
• автоматические воздухоотводчики для радиаторов.

Каждый из разновидностей отличается методом установки и уровнем устойчивости перед давлением. Но принцип, как работает автоматический воздухоотводчик, у всех идентичен.

Наиболее востребованными являются воздушники поплавкового типа. Данные устройства относятся к автоматическим воздухоотводчикам на отопительную систему и осуществляют выброс воздуха вверх.

Работает спускатель при рабочем давлении 10 бар, но при данном показателе должен соблюдаться максимально допустимый температурный режим – до 110°С. Главной особенностью автоматического воздухоотводчика в системе отопления считается то, что он способен функционировать не только с водой, но и с различными неагрессивными растворами, где концентрация не превышает 25%, а резьба выходного патрубка равна 1/2.

Прямой автоматический в системе

Самая распространенная разновидность автовоздушки – с прямой трубой. Такой воздухоотводчик в системе отопления с высокими точками считается незаменимым элементом. В данной области по закону физики накапливается наибольший объем кислорода, выпустить который ручным методом невозможно.

Воздухоотводчик автоматический прямой с верхним отведением воздуха

Закрытую отопительную систему оснащают специальным блоком безопасности, его монтируют на выходном патрубке котельного агрегата. В комплектацию группы входит:

• манометр;
• аварийный клапан;
• воздухоотводчик для системы отопления.

Принцип работы автоматического воздухоотводчика заключается в стравливании кислорода еще при наполнении резервуара водой. В случае с твердотопливными приборами блок безопасности считается обязательным приспособлением.

Важно знать! Если в отопительной системе установка автоматического воздухоотводчика не производилась, сбрасывать воздух потребуется вручную. Данный процесс является достаточно сложным, но необходимым. Иначе может произойти разрыв трубопроводной системы или резервуара котла.

Автоматический угловой

Автоматический угловой воздухоотводчик FAR

Угловой отвод воздуха монтируется в том случае, если простой клапан установить на необходимое место невозможно, к примеру, на горизонтальный трубопровод. Устройство данного вида кроме внешних параметров не отличается от аналогов, поэтому может успешно заменить любую разновидность приборов.

Радиаторный

В современных домах на батареях вместо всем привычного крана Маевского монтируют автоматический воздухоотводчик для радиаторов. Устройство имеет угловой вид и немного увеличенные размерные параметры, также его стоимость превышает цену традиционных воздуховых клапанов на $2-3. Но прибор не требует регулярного вмешательства в работу и способен самостоятельно при необходимости осуществлять спуск воздуха.

Выбор будет полностью оправдан, если радиатор отопления состоит из алюминия, поскольку в данной системе чаще всего образуются воздушные пробки за счет химической реакции металлического сплава и составляющих воды. Но для таких систем разработан отдельный вид спускников, который предназначен специально для биметаллических или алюминиевых радиаторов. Этот вариант обладает другим соединительным устройством.

Угловой отводчик с наружным резьбовым соединением не отличается от прямого, кроме поворота, что не влияет ни на эффективность, ни на монтаж.

Отличие крана Маевского от воздухоотводного клапана в том, что его надо стравливать вручную с помощью ключа

Что же касается чугунных радиаторов централизованной теплосети, то с ними лучше работает традиционный кран Маевского и в дополнение сливной клапан. Единственное отличие будет заключаться в механическом повороте.

Монтаж спускового воздушного клапана

Монтируется автоматический клапан строго в вертикальном положении, чтобы штуцер направлялся вверх. Установка осуществляется на самых высших точках трубопроводной системы, котельного агрегата, коллекторов и других частях, где замечено наибольшее накапливание газов. Для монтажа применяется специальный рожковый ключ, которым затягивается шестигранник, расположенный на корпусе отводчика под колбой.

Схема расположения стравливателей

Нужно знать! Запрещается использовать рычажный ключ. Данное приспособление может навредить прибору и отопительной установке в целом.

1. В первую очередь на трубопроводе фиксируется отсечный клапан, на него крепят спускник.
2. Независимо от разновидности, устройство устанавливается строго по вертикали таким образом, чтобы ниппельный колпак находился в верхней части. Колпачок перед монтажом прибора немного раскручивается, поскольку на заводе его плотно фиксируют.
3. На корпусе находится специальный шестигранник, который обхватывается рожковым ключом и затягивается.
4. Сам отопительный элемент крепится немного под углом, чтобы радиатор с воздухоотводчиком был немного приподнят.

ВИДЕО: Где именно в системе устанавливают спускатели

Как устроен клапан

Устройство производится в виде прочного корпуса со встроенной трубкой, расположенной в нижней области конструкции. В цилиндрическом отделе имеется полимерный поплавок, который соединен с игольчатым клапаном тягой.

Принцип работы заключается в следующем:

• при скоплении в трубопроводе воздуха полимерный плавучий элемент опускается до уровня воды;
• в этот момент золотник создает зазор для выхода газов;
• после завершения процесса спуска кислорода корпус заполняется водой, а полимерная деталь возвращается на место;
• зазор закрывается до образования нового объема воздуха.

Недостатки конструкции заключаются в требовании к составу воды, она должна быть максимально чистая без крупных частиц ржавчины и коррозии. Загрязненный теплоноситель может засорить зазор, что существенно сокращает степень герметичности клапана.

ВИДЕО: Почему постоянно завоздушливаются «лежаковые» батареи

Автоматический воздухоотводчик для отопления — принцип работы, виды, монтаж

Автоматический прямой, угловой или радиаторный воздухоотводчик нужен для стравливания воздуха из системы (воздушных пробок) без постороннего вмешательства.

Источник: www.portaltepla.ru

Как работает автоматический воздухоотводчик

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Заключение

Работающий в автоматическом режиме воздухоотводчик с воздушным клапаном стал одним из самых важных элементов современных отопительных систем. Конструкция прибора очень проста, а значит, — надежна, он выходит из строя весьма редко. И то, в большинстве случаев из-за низкого качества теплоносителя.

Автоматический воздухоотводчик: принцип действия в системе отопления

Что собой представляет автоматический воздухоотводчик для системы отопления. Устройство, принцип действия и виды приборов. Сфера применения каждого из них.

Источник: cotlix.com

lucheeotoplenie.ru

устройство и принцип работы воздухоспускной системы

Появление воздушных пробок — это отличительная черта отопительных водяных систем. В открытых отапливаемых контурах такая проблема легко решается, поскольку воздух выходит естественным способом. А для закрытых систем, например, централизованного отопления, необходимо использовать специальные устройства, чтобы вывести воздух из тепловых магистралей. Этими устройствами являются ручные и автоматические воздушные клапаны.

Основные виды

Воздушные пузырьки, которые содержатся в теплоносителе, начинают скапливаться на определенных участках системы отопления и в батареях. Появившийся пузырь продолжает дополняться новыми порциями воздуха и образует пробку, которая блокирует передвижение теплоносителя в этом месте. Вследствие этого близлежащие радиаторы отопления остывают. Для вывода воздуха используется 2 типа спусковых вентилей:

• автоматический клапан сброса воздуха;
• ручной кран Маевского.

Вентили выбираются с учетом удобства эксплуатации, а также принципа работы. Устанавливают клапаны на тех участках, где существует максимальный риск образования пробок — в наивысшую точку отопительной системы и на верхний коллектор всех радиаторов.

Эффективное устройство для вывода воздуха

Ручной кран Маевского

Устройство вентиля Маевского понять очень просто. На окончаниях корпуса с внешним резьбовым присоединением ½″ или ¾″ находится отверстие диаметром 2 мм. Это сечение перекрыто винтом с наконечником в виде конуса. Сбоку крана находится небольшое отверстие, которое предназначено для выпуска воздуха.

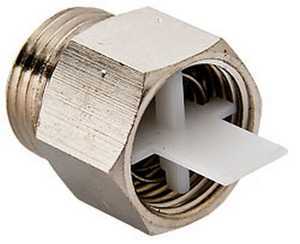

Модернизированный клапан для выпуска воздуха имеет поворотную пластиковую втулку, внутри которой находится канал для отвода. Удобство заключается в том, что положение отверстия для сброса можно отрегулировать с помощью разворота пластиковой втулки. Механический клапан для спуска воздуха из системы отопления работает по такому принципу:

1. При работающем отоплении запорный винт вкручен, а конус надежно закрывает отверстие.
2. Если необходимо избавиться от воздушной пробки, винт выкручивается на несколько оборотов. Под давлением находящейся воды в тепловой системе пробка выходит через отверстие, далее переходит в спускной канал и передвигается по нему наружу.
3. Сначала выходит чистый воздух, затем — вместе с теплоносителем. Винт закручивается, когда из канала начинает выходить чистая вода.

Механический клапан — это безотказное устройство для спуска воздуха из системы. Секрет этой безотказности состоит в отсутствии подвижных элементов, которые могут заржаветь, износиться или забиться. Выкручивание винта у механических клапанов может осуществляться с помощью ключа, отвертки или стальной рукояти.

В этом видео вы узнаете плюсы и минусы воздушного клапана (воздухоотводчика):

Автоматический воздухоотводчик

Несложно понять, что этот клапан работает без участия человека. Устройство имеет вид вертикального латунного бочонка с резьбовым соединением G ½″, где размещен пластиковый поплавок, который соединен с подпружиненным клапаном для вывода воздушной пробки. Принцип работы автоматического воздушного клапана для отопления следующий:

1. При работающей системе отопления камера в корпусе наполнена водой, поднимающей поплавок вверх. Подпружиненный клапан находится в закрытом состоянии.
2. С учетом скопления воздуха в верхней части клапана уровень воды уменьшается, и поплавок опускается.
3. Когда уровень снизится до максимальных показателей, масса поплавка полностью сожмет пружину, открывая тем самым клапан. В результате начинается выброс воздуха.
4. За счет чрезмерного давления в тепловой системе теплоноситель вытеснит воздух из клапана, вода займет это место и заново приведет поплавок рабочее состояние.

Помимо ручных клапанов существуют автоматические

По своему исполнению автоматические клапаны для сброса воздуха из системы отопления могут быть с угловым и прямым соединением. Одни изготовители делают отверстие сброса сверху, другие — в сторону. Для потребителя эти отличия значительной роли не играют, но вот опытному сантехнику они о многом могут рассказать. Как показала практика, оборудование с боковым сбросом надежней в эксплуатации, чем клапаны с верхним выводом.

Устройство автоматических клапанов все время совершенствуется. Ведущие изготовители наделяют эти элементы различными функциями:

1. Защита от гидравлических ударов при помощи специальной пластины (устанавливается на входе в камеру).
2. Установка мини-клапана в заглушку радиатора.
3. Возможность выкрутить сбрасыватель воздуха для ремонта, не опорожняя при этом отопительную систему. Достигается это благодаря наличию автоматического отсекающего подпружиненного вентиля, установленного на входном штуцере. Если сантехник откручивает элемент, то пружина выравнивается, а уплотнительная шайба перекрывает проход.

Автоматический воздухоотводчик – принцип работы, обзор:

Места установки клапана

В каждой схеме водяной отопительной системы находятся участки, в которых установка отводчиков воздуха является обязательной. Если рассматривать вентили Маевского, то их необходимо устанавливать на все радиаторы, чтобы выводить скапливающийся воздух. Делать это нужно в пробке верхней части угла, отдаленного от места соединения подающей магистрали с батареей. Воздушные пузырьки собираются именно здесь. Автоматические воздухосбрасыватели нужно устанавливать строго вертикально в таких местах отопительной системы:

• на всех коллекторах при устройстве системы «теплый пол»;
• в групповой части безопасности котельного оборудования, которая присоединяется к закрытой системе;
• на водонагреватель косвенного нагрева и буферную емкость, если это допускает конструкция;
• если наивысшей высокой точкой выступает трубопровод, а не батарея, то на нее устанавливается поплавковый отводчик воздуха;
• на гидрострелку;
• на распределительную гребенку;
• на участки подключения полотенцесушителя.

Если вам не хочется постоянно бегать и крутить клапан – установите автоматический

Также сбрасыватели воздуха устанавливаются в проблемных зонах отопительной системы, где в силу определенных причин укладка трубопровода имеет повернутые вверх П-образные петли (к примеру, трубопровод обходит сверху лестничный марш либо проем двери, а затем заново опускается). В этих компенсаторах воздух собирается с гарантией 100%, потому здесь необходим автоматический воздухоспускной клапан.

Никогда не нужно врезать кран Маевского непосредственно в трубопровод отопления, так как воздушные пузырьки пройдут мимо него одновременно с передвижением теплоносителя. Кран в этом случае будет просто бесполезен. Для правильной работы механическому спускному клапану необходима камера для сбора воздуха (у автоматических систем есть своя). Лучше всего сделать врезку в магистраль вертикальной трубой, которая и будет служить камерой для сбора воздуха, а затем сверху врезать кран.

Если у человека во время наполнения системы отопления водой нет желания бегать между батареями с отверткой, ему нужно установить вместо кранов Маевского угловые автоматические сбрасыватели воздуха. Этот вариант подходит и для квартир, которые обогреваются централизованно: в чугунных радиаторах очень часто появляются воздушные пробки, а убрать их просто нет возможности.

Чтобы колба сбрасывателя воздуха не находилась на виду и не цеплялась за занавески, можно использовать мини-модель этого устройства, которая встраивается в крышку радиатора.

Качественный недорогой автоматический клапан воздушного компрессора

Способы удаления воздуха

Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.

После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.

Перед удалением воздуха, внимательно прочитайте нюансы этого действия

Но не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.

Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.

Автоматический клапан приточной вентиляции AERECO:

Рекомендации специалистов

Первая и самая важная рекомендация — не приобретать автоматические воздушные клапаны китайского изготовления. Последствия этой экономии отлично известны опытным сантехникам:

• внутренности устройства очень быстро ломаются под давлением теплоносителя;
• некачественный отводчик воздуха может заклинить, в результате чего он не будет работать;
• одновременно с воздушным потоком клапан пропускает теплоноситель, от этого на радиаторе и полу появляются потеки, а в отопительной системе снижается давление.

Существуют несколько советов при выборе клапана, например, если семья большая – механический вентиль ваш вариант

С краном Маевского все намного проще — в этом устройстве нечему ломаться. При этом вентиль не является сложным отопительным устройством и его стоимость доступна даже у знаменитых брендов. К примеру, изготовители Valtec, Caleffi и Icma предлагают отличные бюджетные изделия. Также хорошо себя зарекомендовали вентили от компании Spirotech. Советы по выбору воздухоотводчиков:

1. Кран Маевского желательно выбирать с рукояткой, чтобы не мучаться с ключами. Пользоваться рукоятью удобно и в труднодоступных местах, если батарея отопления находится в нише.
2. Приветствуются дополнительные функции, которые улучшают работу отопительной системы. Если средства позволяют, желательно установить воздухоотводчик, улавливающий мелкие пузыри.
3. Анодированное покрытие спускового механизма большой роли во время эксплуатации не играет. Покрытие только защищает металл от коррозии.
4. Нельзя забывать, что поплавковые изделия сброса воздуха рассчитаны на срабатывание при определенных температурах воды и давлении.
5. Лучше всего выбирать автоматический вентиль с отсекающим краном. Это даст возможность в любое время выкрутить деталь для ремонта.
6. Если в доме есть маленькие дети, то лучше всего установить механический вентиль под отвертку. Ребенок может случайно провернуть ручку, открыть кран и обжечься теплоносителем.

На рынке существуют комбинированные устройства, которые оборудованы клапаном сброса. Это различные краны, балансировочные вентили и циркуляционные насосы. На таких изделиях не нужно заострять внимание, лучше все детали схемы установить по отдельности.

Такое простое, но довольно важное устройство, как воздухоотводчик, выбрать несложно, особенно если он находится в комплекте с остальным оборудованием: радиатором отопления, коллектором или группой безопасности. Если же необходимо выбирать это устройство отдельно, то необходимо помнить о качестве материала, из которого оно сделано. Следует остерегаться разных силуминовых подделок, которые имитируют латунные изделия.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Автоматический воздухоотводчик, — как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

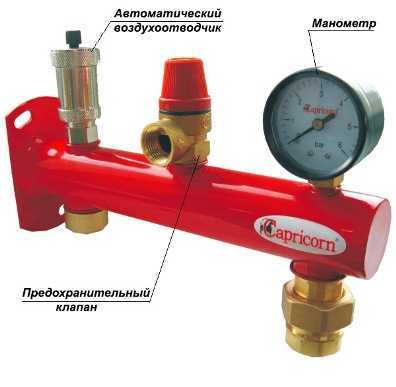

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.

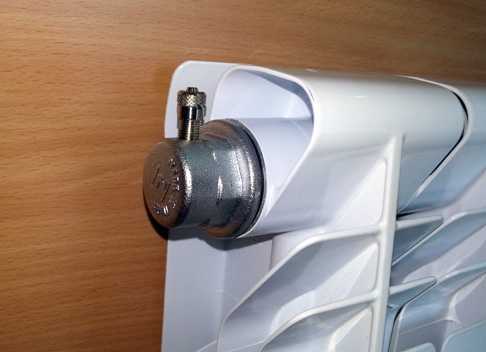

Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

• На гидрострелке.
• На каждом коллекторе, в том числе и теплого пола.
• На высоких, П-образных нестандартных отводах, например, на обводе двери.
• В верхней точке магистрали каждого этажа в многоэтажных здания.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

teplodom1.ru

Как работает автоматический воздухоотводчик системы отопления. Автоматический воздухоотводчик,

По трубопроводам и приборам водяного отопления всегда путешествует воздух в разном количестве. Он остается в магистралях при заполнении системы, проникает сквозь стенки полимерных труб и выделяется из теплоносителя (вода содержит кислород в растворенном виде). Удаление образующихся пузырей – задача, которую решает важный элемент схемы — воздухоотводчик. Дальше мы рассмотрим типы клапанов для сброса воздуха и поясним, где их нужно устанавливать.

Пузырьки воздуха, содержащиеся в теплоносителе, имеют свойство скапливаться в определенных местах отопительной сети и внутри радиаторов. Образовавшийся пузырь продолжает подпитываться новыми порциями кислорода и перерастает в воздушную пробку, блокирующую движение нагретой воды на данном участке. В результате близлежащие батареи либо секции радиатора остывают.

Для спуска воздуха из системы отопления применяется 2 вида клапанов:

Историческая справка. Во времена СССР подобные воздухоотделители не использовались. В частных домах эксплуатировались схемы открытого типа, где воздух уходил через расширительный бак. Централизованные тепловые сети многоквартирных домов оснащались воздухосборниками и спускными кранами, устанавливаемыми в высших точках, а иногда – в батареях.

Как работает спускной кран

Устройство показанного на чертеже вентиля Маевского понять несложно. В торце латунного корпуса с наружным резьбовым присоединением ½” (Ду 15) либо ¾” (Ду 20) проделано отверстие Ø2 мм, чье сечение перекрывает винт с конусным наконечником. Сбоку в корпусе проделано отверстие малого диаметра, предназначенное для выпуска воздуха.

Чертеж винтового крана Маевского в разрезе

Примечание. Модернизированный воздуховыпускной клапан снабжается поворотной пластиковой вставкой, внутри которой выполнен отводной канал. Удобство в том, что положение сбросного отверстия можно регулировать поворотом пластмассовой шайбы.

Механический «воздушник» работает следующим образом:

1. В режиме эксплуатации отопления запорный винт закручен и конус герметично перекрывает отверстие.
2. Когда нужно выпустить воздушную пробку, винт откручивается на 1-2 оборота. Под давлением теплоносителя воздух проходит сквозь отверстие диаметром 2 мм, попадает в выпускной канал и движется по нему наружу.
3. Сначала из отверстия вырывается чистый воздух, потом вперемешку с водой. Винт закручивается после того, как из канала пойдет плотная струя теплоносителя.

Разновидности вентилей по способу откручивания

Воздушный кран Маевского с ручным приводом – безотказное средство для спуска газов из трубопроводов и радиаторов отопления. Секрет надежности – отсутствие движущихся деталей, могущих засориться, износиться либо заржаветь. Как правило, вентиль используется в качестве радиаторного воздухоотводчика.

Ручные воздушные клапаны отопления делятся на разновидности по способу откручивания винта:

• с помощью пластиковой либо металлической рукоятки;
• традиционный вариант – шлиц под плоскую отвертку;
• винт с четырехгранной головкой, чтобы пользоваться специальным ключом.

Что такое кран Маевского и как он функционирует, наглядно показано на видео от мастера – сантехника:

Принцип работы автоматического воздухоотводчика

Нетрудно догадаться, что клапан сброса воздуха данного типа действует без вмешательства человека. Элемент представляет собой вертикальный бочонок из латуни с резьбовым присоединением G ½ “ (DN 15), куда помещен пластмассовый поплавок. Последний связан рычагом с подпружиненным клапаном для сброса воздуха, вмонтированным в крышку.

Для справки. Автоматизированные воздухоотводчики (в просторечии – автовоздушники, спускники или сбросники) выпускаются с двумя видами присоединительной наружной резьбы — ½ “ и 3/8 “. Но на постсоветском пространстве обычно используются изделия с полудюймовой резьбой, 3/8 встречается крайне редко.

Принцип действия автоматического воздухоотводчика следующий:

При заполнении трубопроводной сети теплоносителем удаление воздуха происходит непрерывно, пока поплавок лежит на дне резервуара. Как только вода наполнит камеру, пружина перекроет клапан и стравливание прекратится. Заметьте, что часть воздушной смеси останется внутри корпуса под самой крышкой, что никак не скажется на нормальной работе отопления.

По исполнению воздухоотводчики – автоматы бывают с прямым и угловым присоединением. Одни производители выводят сброс вертикально вверх, другие – в сторону, из бокового «носика» с жиклером. С точки зрения рядового домовладельца, эти различия большого значения не имеют, а вот мастеру – сантехнику скажут о многом.

Пример. Практика показывает, что автоматический клапан с боковым выходом работает надежнее, чем с вертикальным выпуском. И наоборот, изделие с угловым штуцером хуже собирает воздушные пузырьки, чем конструкция с нижним прямым подключением.

Устройство автоматических воздухоотводчиков постоянно совершенствуется. Ведущие производители деталей отопительных систем наделяют свои изделия дополнительными функциями:

Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы . Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.

tehnashop.ru

Автоматический развоздушиватель системы отопления — Всё об отоплении

Как работает автоматический воздухоотводчик

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Заключение

Автоматический воздухоотводчик — принцип работы и подбора

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки .

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны. с помощью которых воздух из системы отводится сам.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

1. Трубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
2. Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
3. Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.

Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами .

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

Устройство автоматического воздухоотводчика

Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Характеристики автоматических воздухоотводчиков

Первой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.

Также автоматические устройства характеризуются параметрами:

• рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
• давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Установка автоматических воздухоотводчиков

На радиаторах отопления чаще всего устанавливаются угловые модификации. хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально. защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

• Автор: Вадим Николаевич Лозинский

Воздухоотводчики для радиаторов: автоматические, ручные, кран «Маевского»

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

• Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
• Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
• Температура рабочей среды. Чаще встречаются с рабочей температурой 100 o C — 110 o C. Бывают, работающие до 150 o C.
• Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

• вкрутить напрямую в резьбу соответствующего размера;
• сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

• Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
• Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается кран «Маевского» продемонстрировано в видео.

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Источники: http://cotlix.com/kak-rabotaet-avtomaticheskij-vozduxootvodchik, http://kotel.guru/sistemy-otopleniya/avtomaticheskiy-vozduhootvodchik-princip-raboty-i-podbora.html, http://teplowood.ru/vozduxootvodchiki-dlya-radiatorov.html

teplosten24.ru

Воздухоотводчик – незаметный труженик отопительной системы

Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.

Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.

С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению. Выделившийся из потока воздух устремляется в верхние точки участка системы. Именно поэтому воздушные пробки образуются в коллекторах, отопительных приборах и П-образных участках.

Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.



Рис. 1. Коррозия стальных труб

Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производитнеизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «Акак вообще что-то работало?!».

Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.

По принципу работы воздухоотводчики подразделяются на два типа: ручной (рис. 2) и автоматический (рис. 3). Ручной воздухоотводчик, чаще именуемый «кран Маевского», в основном применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. В среде сантехников бытует также и не всем известное общее название устройств для отвода воздуха – «вантуз» (от фр. ventouse, ветреный). Однако при постановке ударения на первый слог – «вантуз», мы получаем совершенно другое устройство.

Рис. 2. Кран Маевского (R.400)

Рис. 3. Автоматический воздухоотводчик VALTEC VT.502

Кроме перечисленных, существуют еще специальные радиаторные воздухоотводчики (рис. 4), также относящиеся к автоматическим.

Рис. 4. Радиаторный автоматический воздухоотводчик VALTEC VT.501

При монтаже отопительной системы воздухоотводчик устанавливается в верхней точке системы. Зачастую приходится его располагать под самымпотолком. В стандартных конструкциях выход золотника располагается сверху устройства (рис. 5), что порой затрудняет его монтаж и обслуживание в условиях стесненного пространства. Но это не относится к воздухоотводчику VT.502 (рис. 3). Компания VALTEC уделяет особое внимание адаптации

При заполнении системы выпуск воздуха должен осуществляться через шаровые или дренажные краны. Использование для таких целей автоматических воздухоотводчиков недопустимо, т.к. пропускная способность этих изделий не рассчитана на пропуск больших расходов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.оборудования к российским условиям эксплуатации, активно участвует в диалоге с профессиональными сантехниками. Поэтому золотник воздухоотводчика VT.502 расположен сбоку корпуса (рис. 3, 6), что обеспечивает возможность монтажа и эксплуатации воздухоотводчика под самым перекрытием.

Автоматический воздухоотводчик VT.502 может использоваться в системах, транспортирующих жидкие среды, не агрессивные к материалам изделия. Для систем отопления чаще всего это вода, реже – растворы пропиленгликоля и этиленгликоля.Следует обратить внимание, что допустимо только вертикальное монтажное положение автоматических воздухоотводчиков (за исключением горизонтальнорасполагаемого радиаторного воздухоотводчика с рис. 4).

Традиционные автоматические воздухоотводчики имеют следующую конструкцию (рис. 5): латунный корпус 10, внутри которого свободноперемещается полый пластиковый поплавок 9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.

Рис. 5. Конструкция рычажного воздухоотводчика

В отличие от стандартных автоматических воздухоотводчиков, VALTEC VT.502 имеет более совершенную конструкцию, благодаря которой уменьшено количество деталей и отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивают высокую надежность и продлевают срок службы устройства. Воздухоотводчик VT.502 (рис. 6) состоит из двух латунных (CW617N) никелированных полукорпусов 1 и 2, соединенных между собою на резьбе суплотнительным кольцом из EPDM 10.Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (материал – нержавеющая сталь марки AISI306) связан с жиклером 4 (нейлон).При накоплении воздуха или газа в верхней части полукорпуса 2 поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5 мм) отверстие жиклера 4. Благодаря избыточному давлению транспортируемой среды воздух или другие газы, скопившиеся в верхней части воздухоотводчика, удаляются наружу по каналу жиклера 4. Пробка 9 при поставке находится в закрытомположении, чтобы пыль и грязь не могли проникнуть в корпус. Уплотнительное кольцо на присоединительном патрубке позволяет монтировать воздухоотводчик без дополнительных герметизирующих материалов.

Рис. 6. Конструкция воздухоотводчика VT.502

Принцип работы устройства выпуска газовой среды у автоматического воздухоотводчика чем-то напоминает хорошо известный колесный ниппель (автомобильный, велосипедный). Нажали на золотник – пошел воздух, отпустили – клапан закрылся. Только в случае с ниппелем удаление излишнего газаосуществляется вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы закрепленной на поплавке. Воздушно-газовая среда сама себя выпускает на свободу. Несмотря на простоту устройства, воздухоотводчики требуют периодического обслуживания. Пыль и грязь, попавшие в систему до заполнения, в процессеэксплуатации могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Порой даже правильное заполнение системычерез дренажные краны не гарантирует отсутствие механических частиц. Поэтому часто можно услышать из уст сантехника выражение: «воздухоотводчик сопливит», т.е. устройство подтекает, и, по сути, нужно его снимать для обслуживания или менять на новое, а это потребует слива теплоносителя из системы, что очень трудоемко.Но и для этой проблемы у компании VALTEC есть решение – отсекающий клапан VT.539 (рис. 7). Клапан обеспечивает возможность установки и демонтажа автоматического воздухоотводчика без осушения системы. Состоит клапан изникелированного латунного корпуса, пластикового золотника и уплотнительного кольца. В верхнем положении золотник удерживается пружиной из нержавеющейстали, а при накручивании воздухоотводчика пружина сжимается, открывая тем самым клапан.

Рис. 7. Клапан отсекающий VALTEC VT.539

Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому отего правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления. Важно отметить, что компания VALTEC использует для производства только высококачественное сырье и передовое оборудование.Продукция постоянно дорабатывается и совершенствуются благодаря профессионалам, развитию технологий и обратной связи с конечными потребителями, сантехниками и, конечно, с монтажными проектными и строительными организациями.

Автор: Д.С. Овсов

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru

Автоматический воздухоотводчик для радиаторов отопления

Как работает автоматический воздухоотводчик

Содержание:

• Устройство и принцип действия воздухоотводчика
• Виды автоматических воздушных клапанов
• Угловые и радиаторные воздухоотводчики
• Заключение

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

• прямые;
• угловые;
• радиаторные.

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

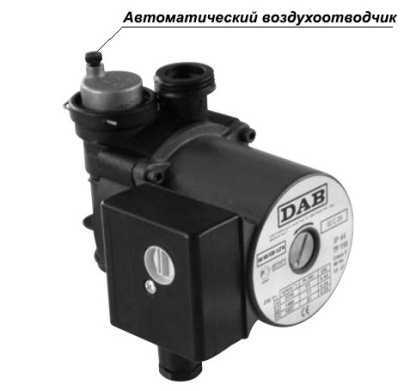

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо замени

www.teplo-ltd.ru
