как сделать из профиля и как поднять конструкцию в кирпичном гараже

Сегодня существует огромное количество конструкций гаражных ворот. Они отличаются конструктивными элементами, а также качеством наполнения. Кто-то отдает предпочтение примитивным моделям, а кто-то оснащает свое хранилище для автомобиля более мощными системами.

Сделать гаражные ворота своими руками – это отличный вариант для тех, кто хочет оснастить подобное сооружение прочными, максимально подходящими по размерам и наполнению воротами.

Какие же бывают виды гаражных ворот и можно ли самостоятельно сконструировать их, не прибегая к помощи профессионалов и не имея опыта в данном деле?

Виды гаражных ворот

Существует несколько разновидностей гаражных ворот, большая часть из которых появились не так давно.

И прежде чем разобраться, как изготовить гаражные ворота своими руками, рассмотрим виды подобных изделий:

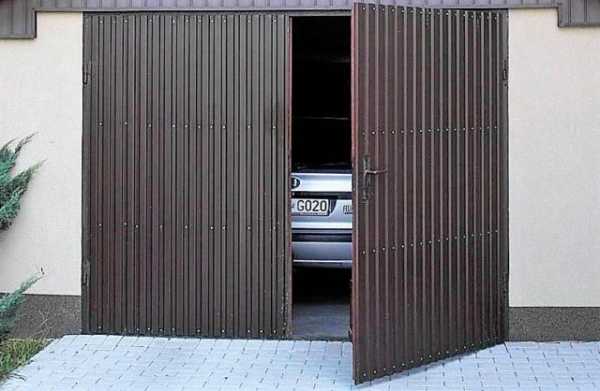

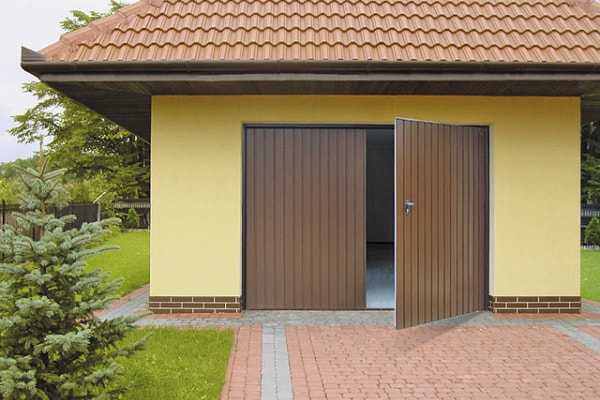

Ворота распашного типа

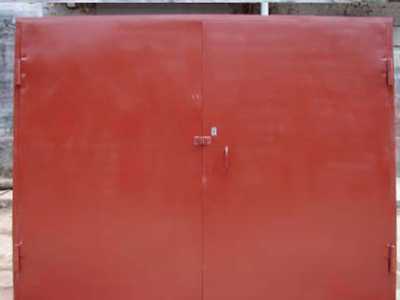

Распашные ворота для гаража.

Наиболее древний и вместе с тем надежный вариант ворот. Подобные конструкции устанавливаются повсеместно: их можно использовать не только для оснащения гаражей, они заслужили доверие многолетней безотказной практикой даже в условиях жесткой эксплуатации.

Конструкция данных образцов состоит из 2-х створок, зафиксированных на петлях в раме. Створки, если все собрано правильно, закрываются плотно, не образуя зазоров между рамой. Механизм работы распашных ворот прост, но, как показывает практика, очень надежен.

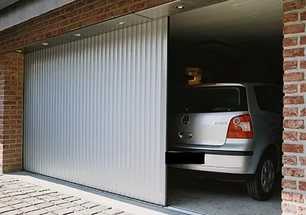

Откатной тип

Ворота впервые начали использоваться в начале ХХ века. По конструкции – это одна створка, которая отъезжает в сторону параллельно фронтальной стене. Существуют конструкции, состоящие из двух створок. В данном случае створки будут разъезжаться по разным сторонам.

Также могут быть откатные ворота, складывающиеся в несколько секций. Особенностью устройства подобных моделей является обязательное наличие свободного пространства для перемещения створок. Поэтому подобные конструкции чаще всего используются для оснащения ангаров и помещений промышленного типа.

В случае же с применением откатных ворот на частных участках, они используются не для устройства самого гараж, а для оснащения въезда на участок.

Подъемно-поворотные механизмы

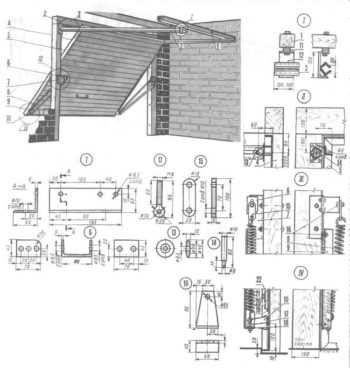

Конструкция подъемных ворот.

Их разработкой и производством в нашей стране начали заниматься не так давно. По конструкции – это одно полотно, которое поднимается кверху. Вариант сгодится для оснащения гаража и устройства въезда на частный участок.

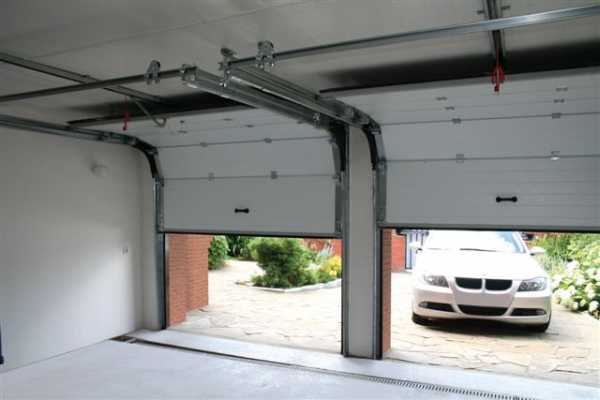

Подъемно-секционные ворота

Как и предыдущий вариант, модели сравнительно недавно появились на нашем рынке. Они представляют собой полотнище, собранное из секций, которые преломляются и задвигаются по направляющим кверху, когда дается команда открытия ворот пультом или же кнопкой.

Механизм работает за счет имеющейся в нем пружины и направляющих с цепной передачей. Одним из самых главных преимуществ является экономия пространства.

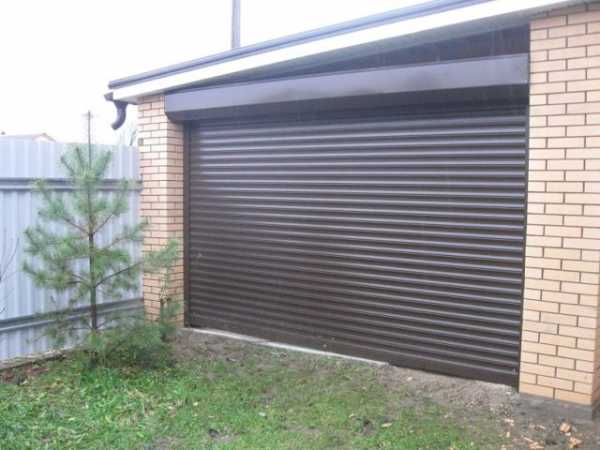

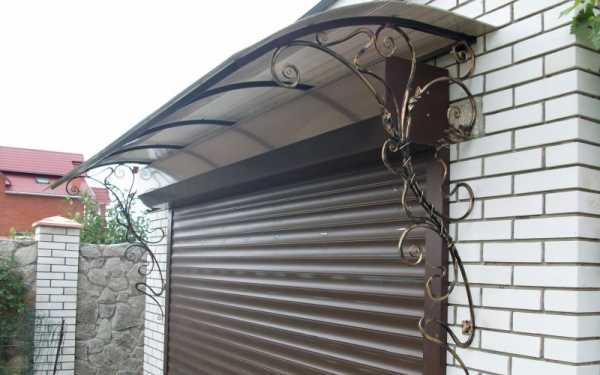

Ворота роллетного типа

Подобными конструкциями крайне редко оснащаются гаражные помещения, что обусловлено их низкой надежностью. Внешне – аллюминиевые пластины, складывающиеся в специальный короб под потолком. Похожими конструкциями чаще всего оснащаются объекты с охраной и пропускной системой.

Для справки! Вне зависимости от выбранного типа ворот, любой из них можно оснастить автоматикой и запускать с брелока.

При выборе гаражных ворот важно принимать во внимание не только их внешний вид, функционал и отзывы рекламщиков, но и другие, более важные показатели: прочность, долговечность и возможность работы в конкретных климатических условиях.

Как было сказано ранее, наиболее надежным и прочным вариантом станут ворота распашного типа: они работают даже в любые морозы и способны защитить помещение не только от приморозков, но и от взлома, если оснастить их добротной замочной системой.

Ворота своими руками: особенности проведения работ

Исходя из того, что распашные ворота чаще всего используются для оснащения гаражей, рассмотрим на примере, как смастерить простую, но очень надежную конструкцию своими руками.

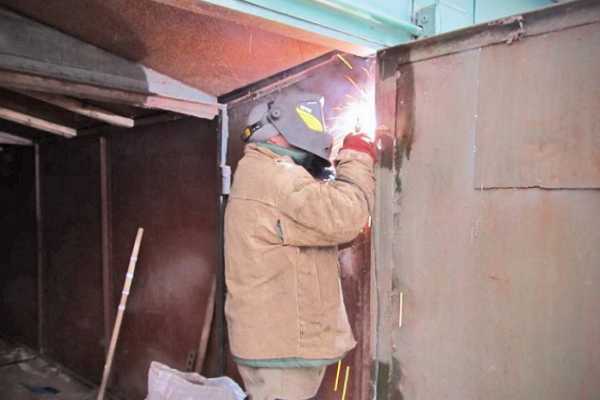

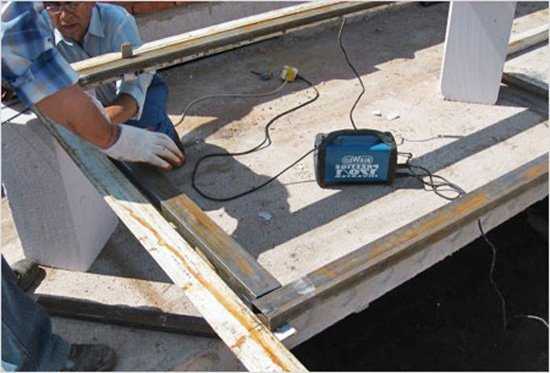

Особенности сварки гаражных ворот.

Закупив все необходимые расходники и подготовив некоторые инструменты, можно сделать распашные ворота гаража своими силами от начала и до конца.

Для их устройства потребуются следующие материалы:

стальные уголки;
профили;
металлические листы.

Размеры воротных створов и их особенности можно спроектировать заранее, что дает возможность сделать конструкцию, максимально подходящую под параметры здания и эстетические предпочтения его владельца.

Ворота подъемно-поворотного типа можно попытаться сделать собственными силами, но работы требуют немалого инженерного опыта и знаний. В данном случае важно понимать, каким образом организовывается система противовеса и осуществляется монтаж самого механизма, чтобы система работала без нареканий.

Чаще всего конструкции данного типа приобретаются в уже готовом виде, а их монтаж производится согласно приложенной к товару инструкции.

С подъемно-секционными воротами будет еще сложнее, ведь их практически невозможно собрать своими руками. В данном случае речь идет о неоправданно больших расходах, временных затратах и полном отсутствии гарантий на качественную работу собранной конструкции.

Поэтому если есть желание оснастить свой гараж именно подобной системой, то целесообразно приобрети уже готовое изделие.

А теперь более подробно рассмотрим специфику изготовления распашных гаражных ворот.

Проектирование гаражных ворот

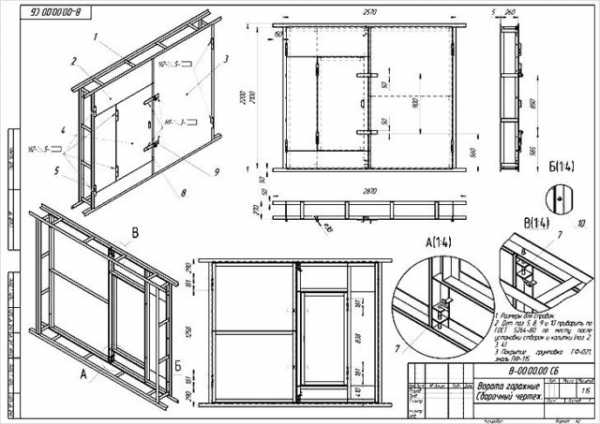

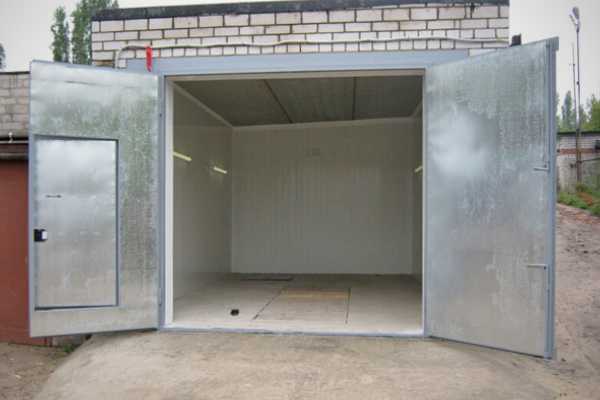

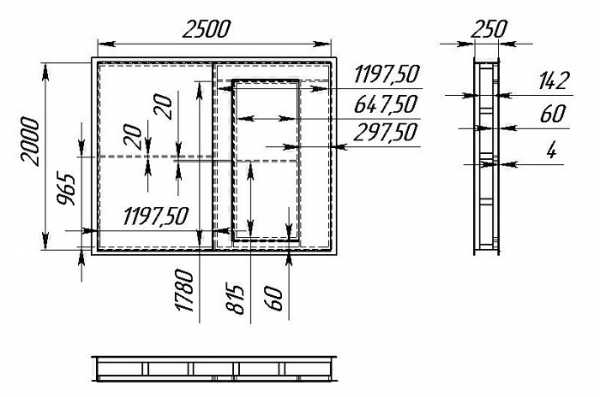

Чертеж ворот с дверью для гаража.

Как и при организации любого строительного дела, требующего высокой точности, перед тем как приступать к изготовлению гаражных ворот, необходимо сделать проект будущей конструкции.

Сделать самостоятельно чертеж ворот для гаража несложно, достаточно набросать эскиз на обычном листе бумаги, образмерить все важные элементы и обозначить расположение петлевых соединений, входа, если он предполагается проектом, и замочной системы.

Сначала следует правильно подобрать высоту и ширину конструкции. Минимальной считается ширина створок, при которой расстояние от кузова машины с обеих сторон до рамы оставалось как минимум 30 см. Конечно, чем больше этот зазор, тем проще и удобнее заезжать на автомобиле в гараж.

На практике максимальная ширина рамы составляет 5 метров. Чаще всего же ворота делаются шириной 2,5-3 метра.

Совет! Выбирая ширину ворот очень важно учесть, что расстояние от рамы конструкции до стены, находящейся перпендикулярно ей, должно быть не менее 0,8 м.

Высота изделий выбирается в зависимости от габаритов транспортного средства. Чаще всего это 2-2,2 метра. Если же в гараже хранится микроавтобус, то этот параметр лучше расширить до 2,5 метров.

В нашем случае конструкция будет состоять из рамы и пары створок, зафиксированных на ней посредством петель. Руководствуясь проектом и размерами, указанными на нем, рассчитываем и закупаем необходимое количество расходников.

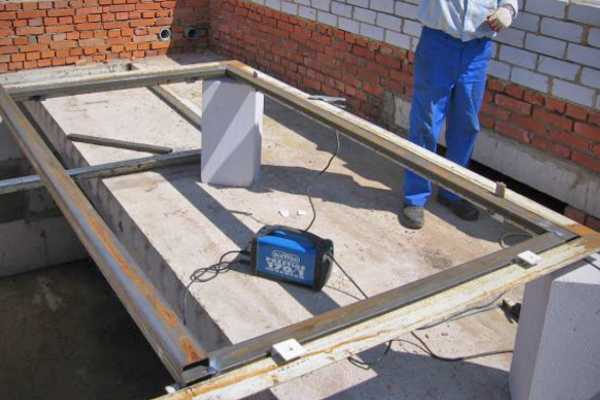

Изготовление рамы ворот

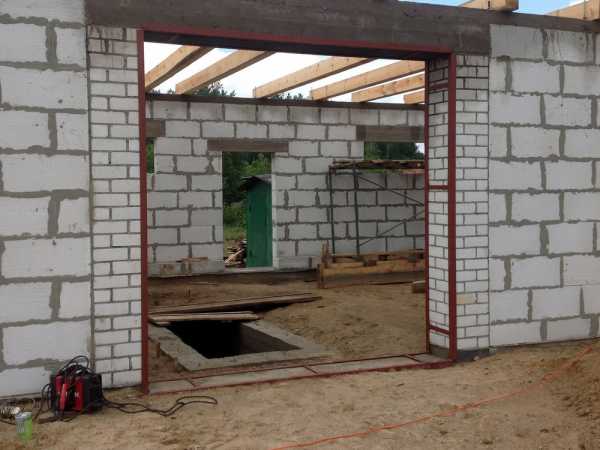

Раму лучше всего начать делать на этапе возведения стен гаражного сооружения. Это позволит закрепить ворота в теле постройки, что сделает все сооружение более надежным и прочным.

В процессе кладки фронтальной стены, когда будет готово до 0,5 м кладки, строительные работы приостанавливаются и переквалифицируются на монтаж воротной рамы, после чего можно продолжать возводить стены.

Чтобы изготовить раму потребуются стальные уголки 65 мм, полосы шириной 2-3 см, толщиной 3-4 мм и арматурный прут, с помощью которого будет осуществляться закрепление рамы в проеме сооружения. Что касается инструментов, то работы требуют наличия болгарки, угольника, строительного уровня, рулетки и сварочного аппарата.

Гаражная рамка в нашем случае состоит из наружной и внутренней частей.

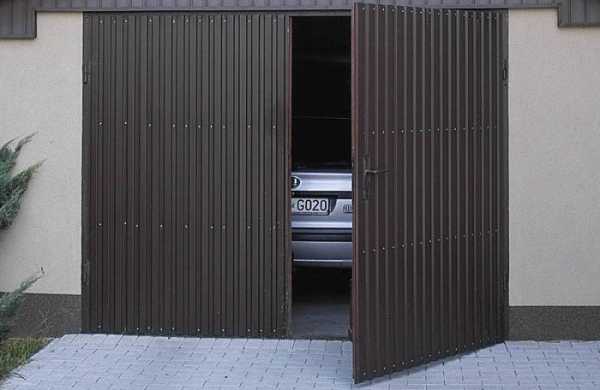

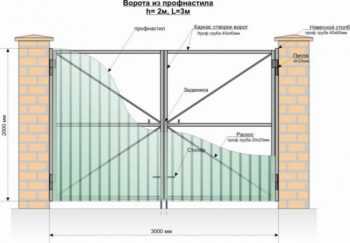

Ворота из профнастила.

Алгоритм изготовления данного конструктивного элемента следующий:

Разрезаем уголок посредством болгарки на 4 отрезка длиной, равной ширине проема ворот.
Также потребуется еще 4 отрезка длиной, равной высоте воротного проема.

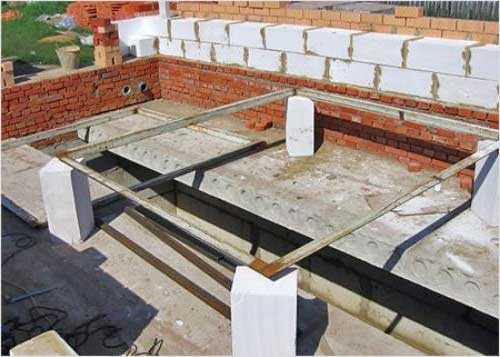

Располагаем отрезанные части уголка на ровной поверхности, заблаговременно проверив ее строительным уровнем на предмет перекоса, что недопустимо на данном этапе строительного процесса.
Промеряем все углы – они должны быть равными 90° и с помощью сварочного аппарата свариваем их между собой. В итоге должен получить ровный каркас. Уголки свариваются либо внахлест, либо путем срезки их краёв и приварки стык в стык. Первый вариант в сравнении со вторым отличается большей прочностью.

С наружной стороны каркаса осторожно удаляем все огрехи сварки, используя болгарку.
В противном случае выступающие швы будут мешать створкам плотно прилегать к раме.

Совет! Если в ходе сварочных работ уголки повело, исправить эту ситуацию можно, приварив к ним рычаг из обрезков уголка, располагая его между неровными участками каркаса.

Изготовление створчатого каркаса

Дальше переходим к изготовлению каркаса створок ворот. Он должен быть чуть меньше по габаритам самого каркаса гаражных ворот, что обеспечит его более легкое вхождение в проем. Соблюдение этого условия способствует более плотному прилеганию створок к наружной стороне рамы.

Каркас для створок можно изготовить из стального уголка идентичного по размерам, что и в случае изготовления каркасной части ворот, а можно использовать и профиль прямоугольного сечения. Здесь большой разницы нет, за исключением удобства в работе и момента грузоподъёмности конструкции.

Алгоритм изготовления каркасной части створок заключается в выполнении следующих действий:

В первую очередь необходимо отрезать от уголка или профиля 4 отрезка по длине, меньшей высоты рамы на 1-1,5 см.
Благодаря этому зазору створки будут легко заходить в проем. Поскольку данная конструкция предполагает наличие двух створок, то потребуется еще 4 горизонтальных отрезка, длиной, равной ширине основной рамы, разделенной пополам и минус 3-3,5 см.
Размещаем отрезанные части уголка на ровной поверхности, проверяем их на предмет перекоса, вымеряем углы и свариваем.
Лучше, если этот процесс будет осуществляться вместе с уже сваренной рамой – так будут видны все огрехи и неточности.
С целью усиления конструкции привариваем горизонтальную планку, выступающую в роли распорки и снижающую риск увода и перекоса будущей конструкции.

Изготовление воротных створок

Створки, как правило, делаются из листового материала. Наиболее практичным и надежным является лист, толщиной не менее 2 мм.

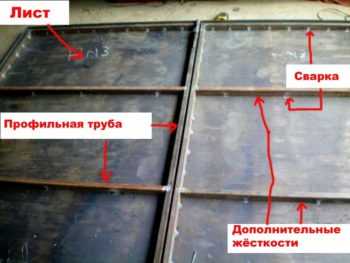

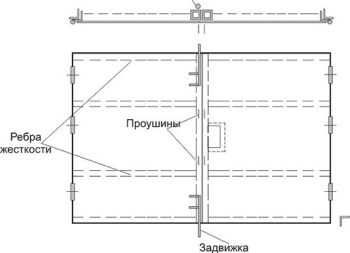

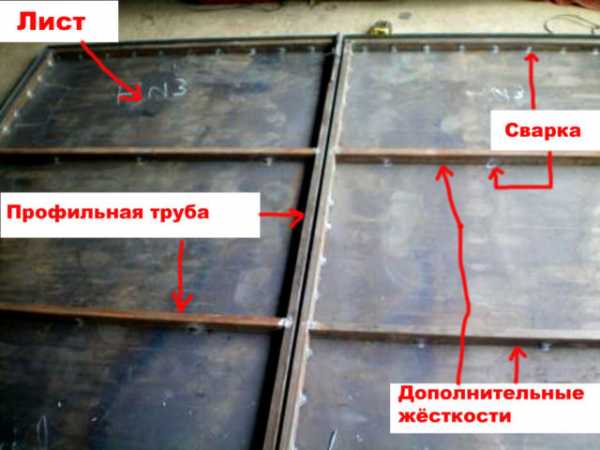

Ребра жесткости гаражных ворот.

Процесс создания воротных створок выглядит следующим образом:

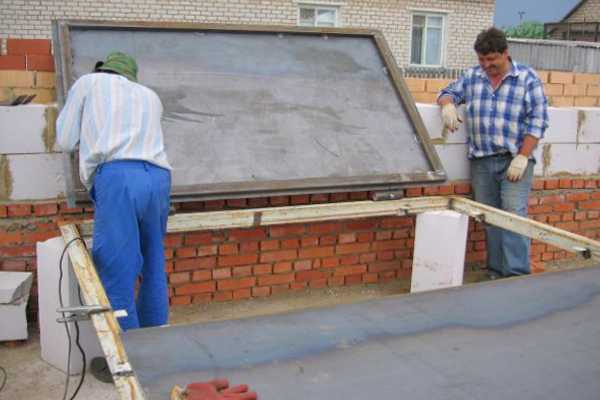

В первую очередь необходимо вырезать из листового металла 2 полотна: одно по высоте на 30-40 мм больше высоты гаражного проема и по ширине меньше 10-20 мм ширины каркаса, другое – по высоте такое же, а по ширине на 20 мм больше каркаса.
Следующих этап – приварка полотен к каркасу таким образом, чтобы сверху и снизу полотнища выступали на каркас на 10-20 мм.
Одна из створок, которая будет открываться во вторую очередь, по ширине не должна плотно заходить на край каркаса, оставляя 10 мм край свободным. Благодаря этому будет обеспечиваться более плотное прилегание второго створа. Полотнище второй створки наоборот, привариваем таким образом, чтобы оно выступало за пределы каркасной части на 20-40 мм.

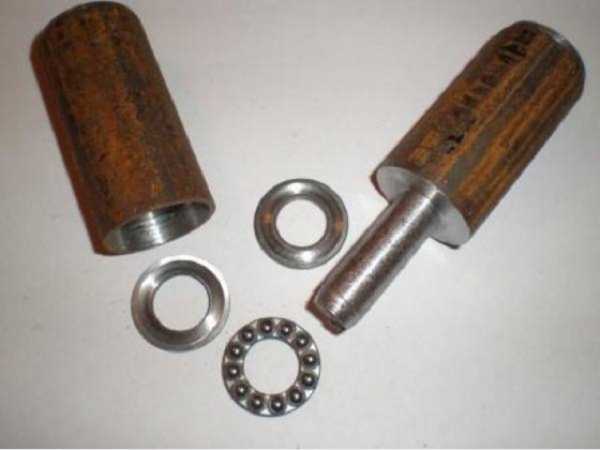

Дальше приступаем к приварке усиленных петель.
Нижняя половина приваривается к основному каркасу, а верхняя – к створкам. С целью усиления крепления петли можно дополнить вварной металлической вкладкой. Берем полосу толщиной 5-7 мм, изгибаем ее и привариваем к верхней половине петель и к створке. Арматурная вкладка приваривается изнутри.

Совет! Во время приварки листового материала его может повести. Во избежание перекоса створок, в первую очередь прихватываются сваркой углы и середина полотен, после чего точечными движениями с шагом в 10-15 см прихватывается весь лист.

Если все конструктивные элементы находятся на ровной поверхности, створки располагаются поверх рамы, есть возможность рассмотреть, все ли правильно приварено и где какие огрехи имеются. Это дает возможность своевременно предпринять меры по устранению неточностей.

Если конструкция выполнена качественно, то после этих работ приступаем к установке ворот в гаражный проем.

Установка ворот

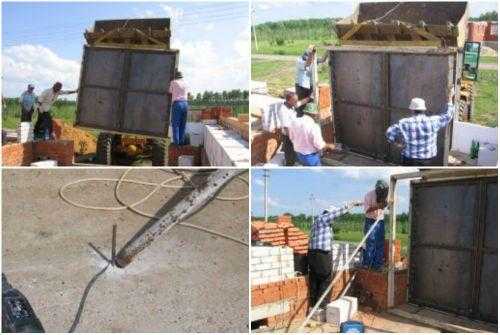

В первую очередь следует установить воротные рамы: внутреннюю и внешнюю. Напомним, каркасная часть устанавливается еще на стадии возведения фронтальной стены самого гаражного сооружения. Не забываем проверять ровность расположения каркаса, используя угольник и строительный уровень.

Обе рамы соединяются между собой металлическими пластинами шириной 40 мм, которые привариваем с шагом в 60 см. К верхней части каркаса и по его бокам привариваем арматурные прутки, длиной 15-20 см. За счет этих элементов ворота будут надежно зафиксированы в проеме.

После этого можно продолжать выкладку фронтальной стены сооружения, вмуровывая прутки в кладку.

Дойдя до вершины конструкции, на раму следует установить балку перекрытия. Она может быть металлической или бетонной – на усмотрение застройщика. Остается только навесить створки на петли и проверить работоспособность всего воротного механизма: как открываются/закрываются створки, не мешает ли ничего их ходу.

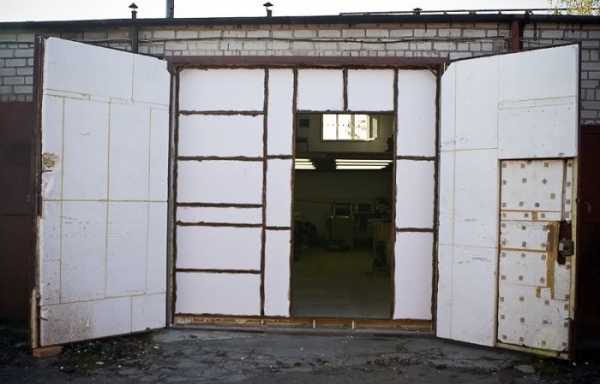

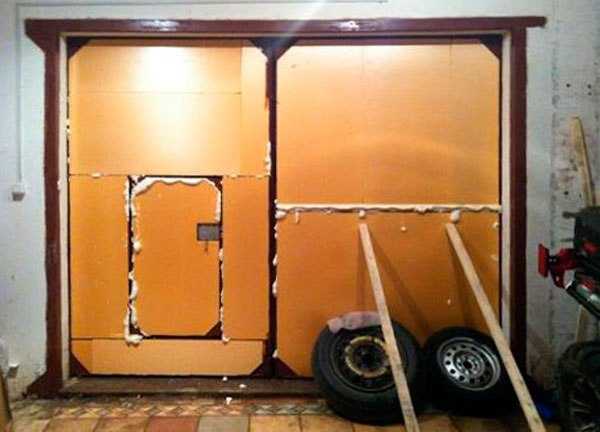

Утепление и установка запоров, замков

Подобные конструкции можно утеплить разным материалом, начиная от пенопласта и заканчивая минватой.

Но в последнее время все чаще для подобных целей используется экструдированный пенополистирол. Он фиксируется посредством укладки на него вагонки либо другого облицовочного материала: достаточно разложить утеплитель внутрь створок и набить сверху, к примеру, листы фанеры.

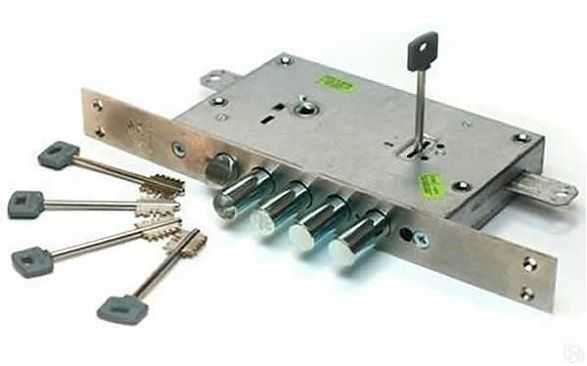

Остается только подобрать запорную систему. Гаражные сооружения чаще всего оснащаются запорно-замковой системой: одна створка закрывается изнутри на запор, другая – снаружи замком, навесным или внутренним. Если это навесной замок, то необходимо оснастить створки с наружной стороны кольцами.

Итог

Если придерживаться описанных выше советов, тщательно проверять правильность размеров, то вполне возможно получить прочные, надежные ворота для гаража, которые прослужат вам верой и правдой на протяжении длительного времени. Конструкция дает возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку.

Изготовление гаражных ворот своими руками занимает порядка 2-х дней. При этом изделии будет иметь уникальные размеры и дизайн, если есть желание смастерить что-то особенное. Удачи!

vseprogarazh.ru

Гаражные ворота своими руками: подготовка, пошаговое возведение

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Создание любой конструкции начинается с разработки чертежа, и чем точнее он составлен, тем лучше и надежнее окажется результат. То же касается и гаражных ворот, для правильного и последовательного монтажа также требуется грамотно составленный и нарисованный чертеж. Гаражные ворота своими руками может сделать практически каждый, если будет иметь хотя бы минимальное представление о том, из чего состоит конструкция, и обладать базовыми знаниями работы с инструментами.
Рассмотрим тип гаражных ворот, называемый консольным. Хотя чаще такие ворота именуются сдвижными или откатными. В основу устройства данного типа входят роликовые опоры, по которым ворота, открываясь, отъезжают в сторону от проема. В этой статье будет представлена подробная инструкция, как сделать гаражные откатные ворота своими руками, чертеж, конструкции, и основные принципы работы.
Схема устройства гаражных откатных ворот
Устройство ворот данного типа включает в себя 8 главных частей, при помощи которых возводится и работает вся конструкция:
поддерживающую шину;
заглушку;
регулируемую подставку;
роликовую опору;
направляющую шину;
съемный опорный ролик;
нижний улавливатель;
верхний улавливатель.

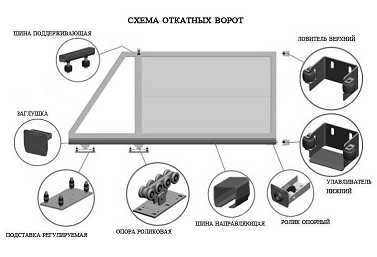

Ниже схематично показаны откатные гаражные ворота со всеми перечисленными деталями.

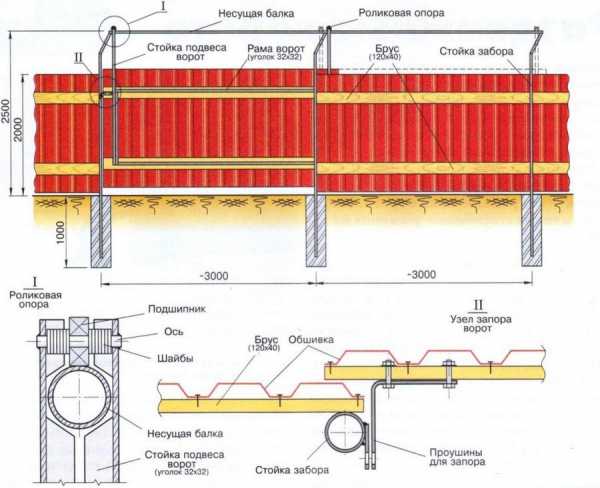

Детальная схема откатных ворот
Все устройство основано на фундаменте, сверху которого устанавливают две роликовые опоры, а нижний край полотна путем приваривания оснащают направляющей балкой. На обе опоры приходится общая нагрузка от конструкции ворот, поэтому они являются несущими, и за счет них происходит перемещение. Монтаж опор производится на основе подставок, либо с помощью закладных болтов.

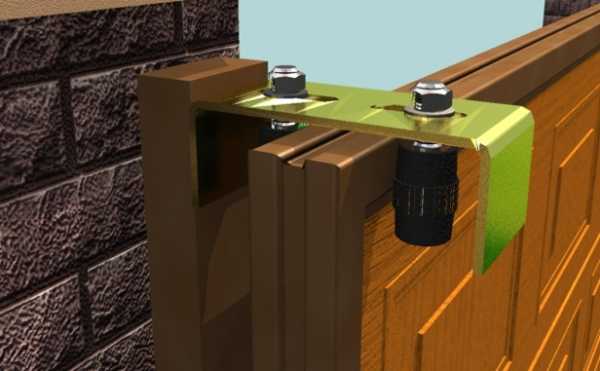

Консольная часть ворот включает несущие роликовые опоры, ролики которых располагаются внутри несущей балки. Преимуществом данного типа ворот является удобство и легкость при открывании их вручную, а также конструкция сохраняет надежность и практичность привода в холодное время года.
Схема фундамента откатных гаражных ворот
Важно! При изготовлении ворот данного типа необходимо обеспечить жесткость их створки для того, чтобы ворота справлялись с весовыми, а также ветровыми нагрузками.
Изготовить ворота гаражные своими руками, чертежи на которые составлены в соответствии с вашими пожеланиями, будет намного проще. Сборка и монтаж согласно чертежам позволят не допустить ошибок в работе.

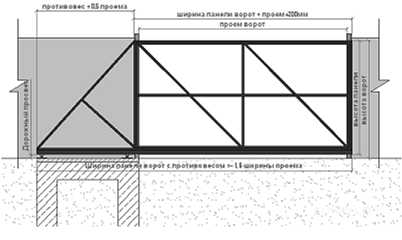

Шаблон откатных ворот
Благодаря многолетнему опыту производства откатных ворот была разработана модель, отвечающая оптимальным показателям технических и экономических характеристик. Она включает внешнюю раму, изготовленную их профильной трубы размерами 60х40 мм и обрешетку из трубы с квадратным сечение 20х20 мм. Оптимальная толщина металла в данном случае для рамы 2 мм, а для обрешетки – 1,5 мм.

Каркас откатных ворот
Важно! Перед началом изготовления рамы все трубы необходимо предварительно зачистить, обезжирить и загрунтовать, и только после этого можно приступать к сварке деталей.
Далее к готовой конструкции металлической рамы приваривается направляющая.

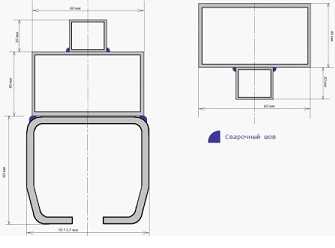

Чертеж металлической рамы ворот в разрезе
Подбор комплектующих для установки ворот
В зависимости от общего веса предполагаемых ворот, ширины проема, а также общей высоты полотна подбирается определенных тип комплектующих. К одному из основных элементов конструкции откатных ворот, отвечающих за их работоспособность и надежность, относится направляющая.
Стандартный набор комплектующих для откатных ворот включает в себя:
роликовые каретки;
направляющую длиной от 5 до 7 м;
верхние поддерживающие ролики;
нижний и верхний уловители;
накатной ролик;
заглушки для направляющей.
Изготовление гаражных откатных, монтаж
Схема чертеж гаражных ворот должны быть в разработке у специалиста, если у вас нет соответствующих знаний в этой области.
Для того, чтобы самостоятельно изготовить и установить гаражные ворота, необходимо учитывать особенности конструкции и монтажа данного типа ворот. Так как движение полотна предполагается вдоль внутренней стороны забора, то для этих целей требуется предусмотреть достаточное пространство для отката ворот.
Расстояние места для отката ворот должно превышать расстояние ширины проема в размере величины консольной части, которая будет служить противовесом конструкции и не закроет проем. Ее размер обычно составляет примерно половину от ширины проема, поэтому для того, чтобы обеспечить беспрепятственное открывание ворот, необходимо подготовить участок для установки конструкции не менее 400 мм.

Схема проема откатных гаражных ворот
Устройство фундамента под откатные ворота
Монтаж откатных гаражных ворот начинается с закладки фундамента, включающий разметку ямы, выкапывание грунта, изготовление и установку закладного элемента, а также окончательное бетонирование ямы. Далее, в случае оснащения ворот автоматикой, делают разводку кабелей. После этого непосредственно устанавливают сами ворота и ответный столб, а затем производят установку автоматики.
Чтобы грамотно изготовить и смонтировать гаражные ворота своими руками, схема чертеж разметки фундамента должны быть продуманы до мельчайших деталей.
Разметку фундамента производят на месте отката ворот, начиная закладывать длину от края проема, которая в два раза меньше ширины проезда. Для разметки ширины от плоскости стены отступают 500 мм.

Чертеж разметки фундамента откатных ворот
Установка откатных ворот
Установку начинают с обозначения линии движения будущих ворот при помощи шнура, натянув его вдоль проема на высоте 150-200 мм, оставляя расстояние от ответного столба около 20-30 мм. Далее роликовую опору фиксируют на регулируемой подставке и проводят касательную для переднего края опоры, отступив от закладного элемента 150-160 мм.
Монтаж производят с регулировкой горизонтальности щита и роликовых опор, приваривая регулировочные площадки сначала второй роликовой опоры, а затем, откатив ворота в проем, приваривают первую опору.
Важно! Горизонтальность откатных ворот выставляют только для их закрытого состояния.
Для того, чтобы грамотно и последовательно установить гаражные ворота своими руками, чертеж должен полностью соответствовать всем намеченным размерам конструкции и прилагаемых деталей. На каждом этапе работы также необходимо сверять полученные результаты со всеми обозначениями на чертеже.
Монтаж откатных ворот
rusograda.ru
Гаражные ворота своими руками — виды, установка, утепление
Владельцам автомобилей хочется качественно обезопасить въезд на территорию собственного двора, и это вполне объяснимо.
Помимо эстетичного внешнего вида конструкция должна быть прочной, надежной, с удобным функционалом. Ворота должны успешно защищать территорию гаража от посторонних.
Плюсы и минусы различных видов ворот
Распашные гаражные ворота наиболее удобны в использовании. Для их открытия необходимо пространство, которое равно ширине створки. Конструкция может открываться внутрь и наружу, но удобнее первый вариант открытия. В этом случае створка не загораживает вид на проезжую часть при выезде со двора. Для изготовления полотен используют любые материалы. Ворота могут иметь различную форму исполнения без ограничения по стилю, дизайну и материалам. Их легко устанавливать.
Распашные металлические ворота
Секционные ворота для ограждения территории используют нечасто, их применяют в качестве гаражных ворот. Обычно их устанавливают в случаях, когда другие типы ворот в гараже установить невозможно из-за ограниченного пространства. Они представляют собой полотна в виде секций, соединенных между собой петлями. Такие ворота при открывании складываются, экономя пространство возле въезда. Конструкция достаточно герметична. Полотна могут открываться либо в сторону, либо вверх.

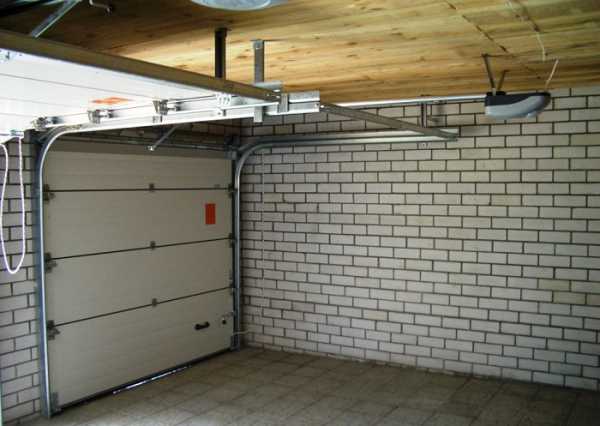

Секционные ворота в гараж
Подъемные гаражные ворота изготавливают из одного полотна, которое открывается вверх и укладывается под потолком. Такая конструкция тяжело поддается взлому. Ворота с подъемно-поворотным механизмом могут работать только в автоматическом режиме, но при необходимости их легко открыть механически. Система открывается бесшумно.

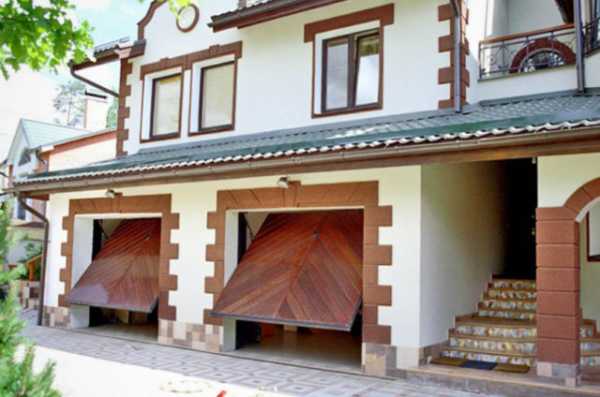

Подъемные деревянные ворота
Откатные ворота требуют пространство вдоль забора для открывания полотна. Конструкция может открываться либо влево, либо вправо. Иногда раздвижные ворота изготавливают из двух створок, которые откатываются в разные стороны. Откатные ворота могут навешиваться на стационарную балку либо крепиться на консоль.
Раздвижные ворота в гараж
Все виды ворот подлежат автоматизации. Автоматика подбирается с учетом конструкции и веса полотен.
Автоматические гаражные ворота более удобны в использовании — для открытия створок нет необходимости выходить из автомобиля. Автоматика позволяет также открывать конструкцию в аварийном режиме. Система может укомплектовываться дополнительными опциями, например, функцией автоматического закрытия через определенный промежуток времени.
Чертеж и другие подготовительные работы
Прежде чем составить чертеж гаражных ворот, необходимо определить, какой вид ворот наиболее оптимально подходит к дверному проему. При этом учитывается наличие пространства вокруг ворот, герметика, безопасность, функциональность и стоимость. Ко всем видам ворот можно установить встроенную калитку. Также следует определить, какой материал будет использован для обшивки каркаса, как будет реализована теплоизоляция конструкции.
При установке ворот выполняют разметку проема, намечая месторасположение петель и автоматики. При разметке длины и ширины замеры рекомендуется производить в двух-трех местах. Если значения различаются, выводится среднее число или берется максимальное значение.
Для изготовления распашных ворот на листе чертят две секции в форме прямоугольника, на который наносят параметры каждой секции. В откатных и подъемных воротах чертят одну секцию, в секционных — необходимое количество по задуманному проекту, если их размеры не одинаковы.

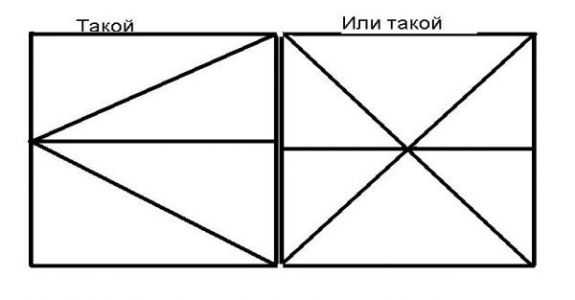

В конструкции каждой секции обязательно предусматривают ребра жесткости. Количество ребер зависит от величины полотен. В стандартных полотнах предусматривают 1-2 ребра, их обычно размещают горизонтально. В откатных воротах ребра жесткости обычно располагают горизонтально и вертикально по 2 ребра. В секционных воротах дополнительные ребра жесткости не нужны из-за малого размера секций.
Пример чертежа
Про процесс изготовления ворот из профнастила своими руками вы можете узнать из этой статьи.
Посмотреть фото сетчатых заборов и ограждений на дачах и загородных участках можно здесь.
О том, как правильно осуществить установку деревянных столбов для забора, читайте в этой статье.
Монтаж ворот различного типа
Распашной вариант
Изначально изготавливают каркас ворот в соответствии с чертежом. Он может крепиться на столбы, но чаще применяется рамная конструкция. Такая рама необходима для крепления полотна в проеме с последующей теплоизоляцией помещения. Она представляет собой сварную металлическую конструкцию из профилей или уголков, расположенных по периметру проема. Раму изготавливают либо одинарную, либо двойную. Двойная конструкция выдерживает усиленную нагрузку и устанавливается для тяжелых полотен.
Усиленная рама состоит из двух одинаковых частей в форме прямоугольника, соединенных между собой перемычками. Готовую рамную конструкцию примеряют к проему, проверяя качество сборки. К ней привариваются петли, на которые крепятся полотна ворот. Рекомендуется крепить раму в проеме либо длинными саморезами, либо дюбелями по 4-5 штук на каждую сторону. Для усиленной рамы понадобится до 10 дюбелей на каждую сторону соответственно.
Второй способ — установка секций на столбы. Столбы устанавливают в дверном проеме гаража как можно ближе к внешней части въезда так, чтобы после установки полотен получилась монолитная конструкция без зазоров. Для этого пробуривают отверстия в грунте, в которые устанавливают столбы и пруты арматуры. Установленные столбы заливают бетоном. После полного высыхания основания приступают к навешиванию полотен.
На видео — монтаж гаражных ворот различного типа, в том числе распашного:
Подъемный и секционный вариант
Изначально проверяются параметры проема. Все размеры снимают в трех точках. По ширине берется минимальное значение, по высоте — максимальное.
Вначале собирается рамочная конструкция ворот. Верхняя часть рамочной конструкции формируется при помощи ригеля. Для этого нужны вертикальные направляющие и специальный изгиб. Части конструкции верхнего ригеля крепятся болтами. Нижняя часть рамочной конструкции формируется с помощью c-профиля. Он необходим для того, чтобы рама не покосилась при установке.
Данный профиль затем понадобится для фиксирования горизонтальных направляющих между собой. К профилю крепят изгиб, с помощью которого его крепят к вертикальным направляющим. Готовую рамочную конструкцию устанавливают в проеме и предварительно фиксируют болтами к проему.
Не рекомендуется выполнять фиксацию полностью до проверки качества установки рамы относительно дверного проема. После проверки всех параметров на вертикальность и горизонтальность конструкцию закрепляют основательно.
Далее производится установка горизонтальных направляющих. Они устанавливаются в изгиб и крепятся болтами. После этого с-профиль внизу можно демонтировать и установить в верхней части горизонтальных направляющих. Затем горизонтальные направляющие крепятся к потолку. Их закрепляют к потолку уголками, проверяя диагонали на ровность — отклонение по диагонали не должно превышать 5 мм.
После этого устанавливают правосторонние и левосторонние роликовые держатели, к ним будет крепиться дверное полотно. Оно может быть сплошным либо секционным. Механизм открывания отличается тем, что полотно секционных гаражных ворот скользит по проему вверх, а сплошное полотно подъемных ворот поднимается вверх, укладываясь под потолок.
Монтаж сплошного полотна лучше поручить специалистам из-за сложности подъемно-поворотного механизма совместно с системой автоматики.
Секционные полотна устанавливаются в проеме по секциям. Ролики устанавливают по 1 штуке роликом вверх на каждую секцию с обеих сторон. Сэндвич-панели после установки последней секции закрепляют между собой специальными соединениями для таких панелей. Для верхней части полотна или верхней панели устанавливают специальный верхний ролик, который позволяет регулировать прижим полотна к проему. Когда все ролики установлены, регулируют степень прижатия полотна к проему. Зазор между полотном и уплотнителем не должен превышать 2 мм.
Торсионный механизм устанавливается после полной сборки полотна в проеме. Вал торсионного механизма может быть цельным либо состоять из двух частей. В левый и правый барабан устанавливают трос, фиксируя его болтами. Барабаны устанавливаются на вал и закрепляются на торце стопорным кольцом. Торсионный механизм крепится в верхней части проема на П-образные кронштейны. Подшипниковый узел механизма также фиксируется к данному кронштейну. Конец троса заводится за роликодержатели, протягивается вниз и крепится на нижнем боковом креплении опоры с помощью шайбы и шплинта.
Натяжение троса должно быть одинаковым с обеих сторон. После установки торсионного механизма и троса, его нужно взвести. Для этого прокручивают механизм необходимое количество раз и фиксируют пружину на валу при помощи специального болта, так, чтобы болт попал в паз вала. Устанавливают ручку на полотно для удобства открывания. После чего настраивают балансировку полотна. Оно не должно падать при открытии и непроизвольно закрываться. Данная конструкция будет работать в ручном режиме.
На видео — пошаговая инструкция по установке секционных ворот в гараж:
Раздвижной вариант
Откатные гаражные ворота устанавливают таким же способом, как и въездные ворота этого типа. Создается фундамент для установки системы отката. Для этого в проеме укладывается швеллер и заливается бетоном. Когда фундамент высохнет, на швеллере устанавливаются ролики. Их разводят на максимальную ширину с учетом концевого ролика. Систему наживляют сваркой, окончательный монтаж выполняют только после проверки системы на работоспособность.
Крайнюю каретку ставят так, чтобы при откате створки она не выбивала заглушку. Все элементы привариваются, ставится концевой ролик и оба уловителя согласно чертежам. Ролики можно закреплять гайками только при проведении окончательной сборки. Обшивка профлистом выполняется в последнюю очередь.
Установка автоматики
Электропривод в откатных воротах чаще всего устанавливают на уровне нижней либо средней консольной балки. Установка на средней балке предпочтительнее. В снежные зимы привод не будет засыпаться снегом, поэтому работоспособность системы будет безотказной.
В приводе автоматики открывается панель и продевается кабель питания. Устройство устанавливается на подготовленный фундамент или платформу и закрепляется болтами. Параллельно регулируется высота установки корпуса. Рейка должна быть установлена по центру шестерни. Зазор между шестерней и рейкой не должен превышать 2 мм.
Концевики устанавливают так, чтобы автоматика срабатывала и в одном, и в другом конечном положении. В корпусе привода подключается электропровод согласно инструкции. Обычно фаза и ноль помечаются производителем соответствующими цветовыми маркерами.
Далее запускается автоматика. Необходимо запрограммировать цикл открытия-закрытия конструкции, чтобы устройство запомнило конечные положения полотна. Для этого на корпусе имеются специальные кнопки, например, «СТОП» и «РР». Их нажимают одновременно на 3 секунды для программирования запоминания положения створки. Для запоминания понадобится провести 2-3 цикла открытия-закрытия створки.
Затем программируется управление на пульте. Для этого в корпусе привода имеется кнопка «Радио». При нажатии кнопки «Радио», на пульте несколько раз нажимается та кнопка, которая будет запускать процесс автоматики. Далее таким же образом программируются остальные кнопки на пульте. Процесс программирования автоматики у разных производителей может отличаться в зависимости от количества опций и нюансов срабатывания системы.
Автоматика для распашных ворот крепится на кронштейны. Один кронштейн устанавливается на раме на определенном расстоянии от петель, второй — на секции ворот. Точные параметры указываются в инструкции по установке. Далее на панели привода снимается крышка и подсоединяется электрокабель в соответствии с маркировкой фаза-ноль. Навешивается задняя вилка, и блок привода устанавливается на кронштейн возле петель. Ко второму кронштейну привод крепится аналогично.
Далее подключается и настраивается блок управления для данной автоматики. Его настраивают согласно инструкции в паспорте. Обычно настройка заключается в установке перемычек в соответствующие контакты на панели привода. После сборки корпуса блока управления закрывают все необходимые панели на приводе и проверяют его работоспособность. Привод может открывать створки внутрь или наружу, на это следует обращать внимание при выборе модели. Некоторые устройства способны открываться и так, и так.
Как утеплить ворота?
Полотна из сэндвич-панелей не нуждаются в дополнительном утеплении. В распашных и откатных конструкциях при утеплении полотна выполняют его обшивку с двух сторон специальным материалом.
Следует помнить, что внутри конструкции на утеплителе при перепадах температуры может скапливаться конденсат. Это приводит к коррозии металлической обшивки. Внутреннюю часть полотен обязательно обрабатывают грунтовкой от коррозии и прокладывают слой гидроизоляции.

Чаще всего двери гаража утепляют пенопластом. Его плотно клеят к дверному полотну, чтобы не образовывались зазоры и щели. Это предотвратит скопление конденсата в утеплителе. Для наклейки пенопласта используют специальный водостойкий клей. Щели между листами заделывают монтажной пеной либо герметиком. Рекомендуется также уложить поверх слой пенофола, который сохранит микроклимат в помещении. Далее выполняется обшивка внутренней части дверного полотна финишным покрытием.
Второй способ утепления гаражных дверей — укладка в полотно минеральной ваты. Изначально внутри секции делают обрешетку. Между брусьями обрешетки плотно укладывают слой минваты. Утеплитель можно прикрепить с помощью монтажного клея. Поверх утеплителя кладут гидроизоляционную пленку и обшивают финишным покрытием.
Не рекомендуется в качестве внутреннего финишного покрытия использовать обшивку из ДСП, фанеры и металла. Металл создает дополнительный вес на створку, а ДСП и фанера от влаги коробятся. Лучше подобрать более легкий и водостойкий материал.
Фотогалерея ворот для гаража
Ниже вы можете просмотреть фото различных гаражных ворот, выполненных из различных материалов и по разной технологии.
vamzabor.net
Раздвижные ворота своими руками без автоматики: как сделать
Сделать раздвижные ворота своими руками достаточно несложно. Нужно только иметь доступ к необходимым для их изготовления инструментам, умение читать схемы и чертежи и приобрести нужные материалы и фурнитуру. Изготовление самодельных раздвижных ворот становится все более популярным среди владельцев частных загородных домов, поскольку это позволяет максимально учесть индивидуальные особенности участка и проема в его ограде. К тому же приобрести все комплектующие для этого сегодня не представляет никакой трудности.
Вернуться к оглавлению
Характеристика раздвижных ворот
Их главной особенностью является движение створок вдоль поверхности ограды, в которой сделан въездной проем. Такая система носит еще название сдвижной или консольной. Сдвижные ворота своими руками стремятся сделать те, у кого достаточно большой прилегающий к дому участок, поскольку для них нужно больше места рядом с воротами. Однако на них проще установить механизм дистанционного управления, автоматика будет работать более надежно, чем на распашных воротах. Главным недостатком такой конструкции считается необходимость наличия рядом с воротным проемом свободного места вдоль ограды, на 40% превышающего его ширину. Да и стоимость будет существенно выше, чем установка распашных ворот.
К преимуществам же, помимо возможности установки автоматики, относится легкость движения створки. Современная схема таких ворот не требует установки никаких направляющих непосредственно в проеме ворот, что позволяет проезжать через них автомобилям с любым колесным просветом и имеющим любую высоту. Конструкция раздвижных ворот предусматривает наличие только одной подвижной створки, в которой может быть сделана встроенная калитка. Если места вдоль внутренней поверхности для установки ворот недостаточно, их движение может производиться и вдоль наружной поверхности. При этом механизм их движения может быть и ручным.
Главным требованием к створке раздвижных ворот является достаточная жесткость, чтобы она могла выдерживать напор сильных порывов ветра. К тому же она не должна прогибаться под воздействием собственного веса. Поэтому экономить на материалах для ее изготовления определенно не стоит.
Использовать старые проржавевшие металлические детали не рекомендуется, поскольку поломка в одном месте может вывести из строя всю систему радикально и надолго.
Вернуться к оглавлению
Материалы, инструменты и фурнитура
Прежде чем приступить к изготовлению раздвижных ворот, нужно четко определить их размеры и материал, из которого они будут сделаны. От этого напрямую зависит их вес и выбор необходимой фурнитуры. Ширина ворот должна позволять транспорту владельца свободно проезжать в обоих направлениях. От этого также зависит расстояние, необходимое для их открывания. Конструкция раздвижных ворот включает в себя каркас, обшивку и фурнитуру для системы перемещения.
Несущая рама собирается из профильной металлической трубы прямоугольного сечения 6х3, 6х4 или 5х5 см. Внутреннюю обрешетку делают из такой же трубы, но более тонкой, 4х2 см. Ее можно обшить профнастилом, сайдингом, листовым металлом или деревянными досками.

Схема обустройства раздвижных дверей
В состав фурнитуры входят такие комплектующие, как направляющий рельс, 2 роликовые каретки, ролик для поддержки, накатной концевой ролик, 2 заглушки направляющего рельса и 2 улавливателя (верхний и нижний). Для закладной будет нужен отрезок швеллера шириной 20 см или более, и от 12 до 18 м арматурного прута.
Для сборки конструкции и установки таких раздвижных ворот нужны лопата, емкость для размешивания бетона или портативная бетономешалка, электросварочный аппарат, угловой ручной шлифовальный инструмент «болгарка» с набором дисков для резки и зачистки металла, электродрель с набором сверл, молоток, уровень и рулетка длиной 6 м.
Если механизм открывания будет оснащен автоматикой, то понадобится электрический кабель для подключения электромотора.
Вернуться к оглавлению
Монтаж и установка раздвижных ворот
Начинать нужно с установки столбов. Для них выкапывается квадратная яма размером 50х50 см и глубиной в 1 м. В нее ставится железная труба квадратного сечения 8х8 или 10х10 см, или круглая труба диаметром 8 см или более, или же швеллер и заливается бетонным раствором. Затем она обкладывается по периметру кирпичом высотой в 3 камня. Для закладных берется уголок 5х5 см длиной 8 см. Он закладывается в шов и приваривается отрезком арматуры к внутренней стороне столба. На обоих столбах делается по 3 закладных.
Фундамент ворот представляет собой забетонированный швеллер. Вплотную к столбу выкапывается яма длиной в половину длины ворот, глубиной 1 м и шириной 40 см. Закладная для фундамента сваривается из швеллера и арматурного прутка сечением 10 — 12 мм. 8 отрезков по 1 м каждый привариваются к швеллеру перпендикулярно и соединяются поперечной прямоугольной рамой. Швеллер кладется в яму заподлицо с поверхностью земли и заливается бетонным раствором. В процессе бетонирования столбов и швеллера можно предварительно заложить электрические провода для подключения автоматики. Для электропитания подводится трехжильный кабель сечением 1,5 мм².
Направляющий рельс должен быть идеально ровным и иметь толщину не менее 3 мм. Ролики на каретках обязательно должны быть металлическими, поскольку у пластиковых срок эксплуатации весьма ограничен. Толщина стали, из которой сделаны улавливатели, — не менее 3 мм. Каркас собирается согласно чертежу, из прямоугольной трубы. Нижняя перекладина должна быть минимум на 40% длиннее полотна ворот. Несущая рама соединяется с противоположным концом диагональю из этой же трубы.
Внутренняя рама из более тонкой прямоугольной трубы монтируется посередине ее толщины, если полотно будет обшито с обеих сторон, или ближе к внешней стороне, если только снаружи. Она делит поверхность полотна на 4, 6 или 8 секций. Нижняя труба каркаса приваривается к направляющей. Все сварные швы зачищают болгаркой. Каркас грунтуется, красится и обшивается каким-либо материалом. Обшивку крепят к трубам внутреннего каркаса саморезами или заклепками.
К закладным на столбах приваривают нащельники из квадратной трубы 60х40 мм. На одном из них делается вырез под верхний ролик. Створка на роликах ставится на швеллер, и крепятся верхние ролики. Каретки приваривают к швеллеру. Сделать раздвижные ворота и установить их уже удалось, и можно крепить улавливатели сбоку к нащельнику. Так получаются самодельные раздвижные ворота, своими руками созданные и монтированные.
moigarazh.ru
Гаражные ворота своими руками: изготовление и установка
Сделать гаражные ворота своими руками, значит гарантировать себе надежность и безопасность.
На сегодняшний день виды ворот различны, это и обычные, состоящие из металлических дверей, с обшивкой из дерева, рулонные, деревянные, подъемные, ворота из профильной трубы, автоматические или комбинирующие в себе ручной и механический привод.
Запоры и козырек гаражей также разнообразны.

Сделать гаражные ворота своими руками вы можете, опираясь как на свои предпочтения, так и на строение гаража.
Какие бывают ворота?
Распашные – наиболее часто встречающиеся. Применяются не только для гаражных конструкций. Бывают металлические, деревянные, запирающиеся на наружные засовы, с обшивкой из профнастила и прочие.
Если сделать к ним привод, можно превратить их в автоматические.
Откатные ворота располагаются на въездной стороне гаража и требуют достаточно большое пространство, так как дверь, открывая гараж параллельно передней стенке, отъезжает в сторону.
Обязательный элемент откатных ворот – фиксатор, который предотвратит выпадение створки из гаражной конструкции, иначе вам потребуется ремонт.

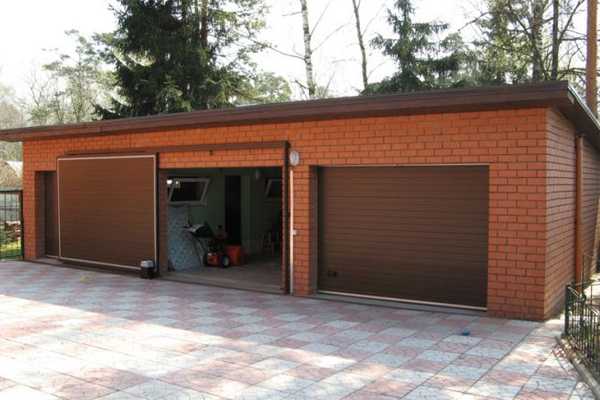

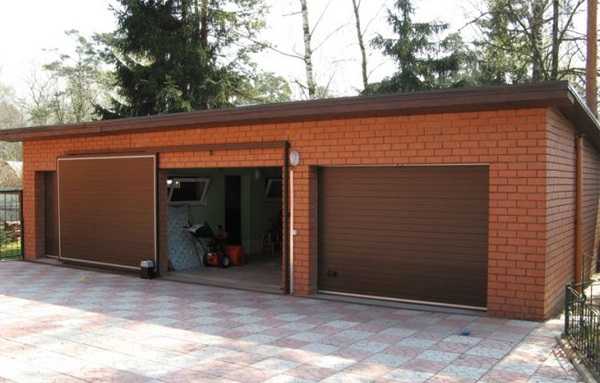

На фото ниже — откатные ворота.
В основном они автоматические, в некоторых моделях для открывания металлических дверей используют ручной привод.
Подъемно-поворотная дверь — конструкция из профильной трубы, поднимающаяся вверх. Достигнув потолка, положение дверцы меняется, устанавливается параллельно полу.
В основе механизма шарнирно-рычажный привод, направляющие и фиксатор.
К сожалению, в холодных климатических условиях данный вид желательно использовать только в гараже, в котором сделано утепление. Нередко для этой конструкции необходим ремонт именно в зимнее время.
Утеплить гараж можно с помощью тех же листов профнастила, обшивки из дерева, в гаражах, пристроенных к дому, используют для обогрева трубы центрального отопления.
На видео ниже — самодельные автоматические ворота из профильной трубы и профнастила.
Видео:
Подъемно-секционные — это дверь, состоящая из секций, при открывании она преломляется и помещается под потолок благодаря специальным направляющим.
Работу осуществляет пружинный механизм и цепная передача, которая запускает электрический привод. Их делают из профнастила или дерева, не забывая про утепление.
Фото. Автоматические подъемные ворота
Рулонные двери — напоминают рольставни, состоят из алюминиевых пластин, которые при открывании собираются в специальный короб.
В качестве защиты рулонные двери используются редко, так как не очень надежны в плане безопасности. Запоры на таких воротах напоминают фиксатор положения двери.
Используют рулонные двери, если гараж находится внутри охраняемой территории или как двери между гаражом и домом, если постройка совмещена.
На видео ниже автоматические рулонные ворота, используем привод вместо ключа.
Видео:
Все представленные виды могут открываться вручную, или могут быть автоматические. Для последних потребуется электрический привод.
Изготовление, монтаж, установка, утепление – этапы работ
Выбирая вид дверей, помните, они должны быть практичные и долговечные, открываться независимо от погодных условий.
Так, привод у подъемно-секционных и подъемно-поворотных ворот при минусовых температурах может просто замерзнуть и потребовать ремонт.
Традиционные распашные ворота остаются самыми надежными в любую погоду, а сделать их не так сложно.
В любом случае, утепление дверей и самого помещения обязательно. Не забудьте про это, начиная изготовление гаражных ворот.
Первый этап — делаем замеры, рисуем чертежи
Изготовление любой конструкции начинается с чертежных работ. Чертежи гаражных ворот правильно делать на стадии проектирования всего гаража. Нарисуйте проект, определитесь с размерами.
Высота и ширина конструкции зависят от габаритов машины. Расстояние между корпусом которой и дверной рамой составит не меньше 30 сантиметров.
Максимальная ширина может быть 5 метров, стандартная, чаще используемая при строительстве — 2,5-3 метра. Высота 2-2,5 метра.
Видео:
Распашные двери состоят из трех составляющих: рама, створки, петли. Раму изготавливаем из стального уголка, толщиной 65 миллиметров.
Для створчатого каркаса берем уголки или профиль из стали, толщиной 50 миллиметров, обшиваем листовым железом (обшивка из дерева применяется позднее). Для крепления дверей используем петли.
Нарисовав чертежи и определившись с материалом, рассчитайте, сколько его потребуется.
Второй этап — изготовление каркаса рамы
Монтаж гаражных дверей необходимо проводить во время строительства гаража.
Раму (внутреннюю и наружную части) необходимо устанавливать во время формирования передней стенки, и лишь после ее установки можно продолжать строительство.
Стальной уголок 65 мм необходимо нарезать (лучше использовать для этого «болгарку») на 4 части, длиной равной ширине проема ворот, и на 4 части, длина которых равняется высоте проема.
Необходимо разложить подготовленные части, сварить их, обращая внимание на углы, которые должны быть ровно 90 градусов.
Сварку лучше сделать методом внахлест. Обязательно следите, чтобы углы не «повело». Снаружи раму необходимо отшлифовать, гладкая поверхность обеспечит идеальное прилегание створки к раме.
На фото вы видите как происходит установка каркаса для гаражных ворот.
Третий этап — формируем каркас створок
Каркас створок должен быть чуть меньше самих ворот, благодаря чему будет обеспечено их плотное прилегание к наружной стороне рамы. Берем стальной уголок или прямоугольный профиль.
Отрезаем 4 детали, длиной на 10-15 миллиметров меньше высоты рамы, и еще 4 детали, длина которых равна половине ширины дверного проема за вычетом 30 — 35 миллиметров.
Чтобы сварить ровный каркас, раскладываем части на ровной поверхности, лучше внутри готовой рамы. Углы должны быть ровно 90 градусов.
В целях предотвращения изменения створок, для их усиления посередине внутренней части конструкции нужно приварить еще один кусок стального уголка.
Четвертый этап – монтаж створок ворот
Из стальных листов (не менее 2 миллиметров толщиной) вырезаем два полотна. Высота дверей должна быть длиннее на 3 — 4 сантиметра, чем высота гаражного проема, а вот ширинам полотен будет разная.
Ширина одного листа будет на 1 — 2 сантиметра меньше ширины каркаса, а другой лист, наоборот, на 2 сантиметра шире.
Сварить конструкцию нужно следующим образом. Сверху и снизу полотна будут выходить за основу на 1 – 2 сантиметра.
Лист меньшей ширины (открывается вторым) привариваем так, чтобы до края каркаса оставался 1 сантиметр, второй же лист наоборот, будет выступать за пределы каркасной конструкции на 2 — 4 сантиметра. Такой способ позволит створкам плотно прилегать.
Видео:
По правилам сварки листы привариваются вначале по углам и посередине, чтобы не было их деформации, и лишь затем через каждые 10 -15 сантиметров приваривают все полотно.
Монтаж створок заканчиваем, обшивая их листовым железом, привариваем петли. Снизу петля приваривается к раме, а вверху к створке.
Пятый этап – установка ворот в гараже
Монтаж дверных рам необходимо сделать еще на этапе строительства гаража. Соединяем их между собой, приварив на расстоянии 60 сантиметров друг от друга 4-х сантиметровые полоски металла.
После того как будут сформированы рамы, заканчиваем строительство передней стенки гаража. Никакого пространства быть не должно.
С помощью арматурных прутьев 20-30 сантиметров в длину (можно использовать железные трубы) вмонтируем раму в стену. Располагаем пруты в местах швов.
Сверху сделаем перекрытие. Преимущественно это металлическая или бетонная балка. Проверяем ход гаражных створок.
Шестой этап – устанавливаем запоры и засовы на ворота
Запоры и засовы заканчивают монтаж нашей конструкции.
Одна из створок будет закрываться на запоры внутри гаража, фиксируясь на потолке и в полу, для этих целей сверлим отверстия на 5 сантиметров в глубину.
Видео:
Вторая дверь будет закрываться на запоры, входящие в первую створку в специально подготовленные под них отверстия. Снаружи гаражную конструкцию можно обезопасить еще навесным замком.
Седьмой этап – утепление гаражных дверей и гаража
Если вы делаете гаражные ворота своими руками, не забудьте обязательно сделать утепление. Наиболее распространенный материал, чтобы сделать утепление — это пенопласт.
Его располагают на внутренней стороне створок, сверху обшивают вагонкой из дерева. Кроме пенопласта используют пенополистирол, рулонные утеплители, профнастил.
Профнастил достаточно универсальный материал, под него можно положить любой утеплитель, им можно как обшить стены, так и собрать не капитальный гараж, сделать козырек.
Преимущество профильной конструкции – это ее легкий демонтаж и ремонт. Из профильной трубы можно сделать и сами ворота, а подцепив к ним привод, получатся автоматические ворота.
Восьмой этап — оформление
После того как установка и утепление дверей сделано, гаражные ворота нужно привести в эстетический вид.
Покраска гаражных дверей производится как с наружной, так и с внутренней стороны.
На фото можно увидеть винтажный козырек над гаражными воротами.
Делать ее надо тщательно, чтобы предотвратить появление коррозии.
Еще одной защитой гаражных ворот от попадания влаги станет козырек. Делая его монтаж, не забудьте просчитать его несущую способность, сколько нагрузки козырек сможет выдержать.
Козырек можно сделать из остатков металлических листов, профнастила, укрепить на трубы или стальные пластины.
Козырек из дерева делать не рекомендуем.
stroyremned.ru
Гаражные ворота своими руками: изготовление и установка
Ворота для гаража – конструкция дорогостоящая, поэтому всё больше автовладельцев стремится собрать и установить ее собственными силами. Методика изготовления ворот для гаража своими руками не так сложна, как может показаться сразу, и если точно следовать инструкции, «жилище» для машины получит надежную защиту. Но сначала рассмотрим, какие бывают вариации гаражных входных групп.
Распашные. Наиболее простая конструкция, которая не требует дорогих материалов и большого времени на монтаж. Рамку для нее создают из стального уголка, створки – из пластов железа. Эксплуатация ворот незамысловатая, зато степень надежности – высокая.
Откатные. Их главной деталью является створка, параллельно перемещающаяся вдоль гаражной стены. Мало кто делает такие врата своими руками, поскольку они требуют выполнения множества тонких работ. Для полного раскрытия конструкции нужно свободное место.
Подъёмно-секционные. Это полотно из преломляющихся секций, основанное на пружинном механизме и передаточных направляющих. Заходит оно под потолок. Создать эти ворота в домашней обстановке практически нереально.
Подъёмно-поворотные. Подобные врата представлены створкой, которая при открытии идет к потолку и фиксируется параллельно полу. За движение ворот отвечают направляющие и механизм шарнирно-рычажного типа. Их достоинством считается ненадобность свободного пространства внутри гаража и перед ним.
Роллетные ворота. Редко встречающаяся конструкция, которая не получила распространения из-за слабой надежности. Она имеет вид алюминиевых пластин, которые аналогично рольставням собираются в короб под потолком. Роллеты можно поставить на охраняемых объектах и в теплом гараже.
Роллетные гаражные воротаОткатные гаражные воротаПодъемно-секционные гаражные воротаПодъемно-поворотные гаражные воротаРаспашные гаражные ворота
Современные автолюбители предпочитают распашные ворота, ведь для гаража своими руками их создать легче всего. Накупив стальных листов, уголков и профилей, хозяин сможет без привлечения помощников создать конструкцию полностью. Другие виды ворот при желании также можно изготовить дома, но свои достоинства они проявляют только в регионах с теплыми погодными условиями.
Однако если так уж хочется защитить гараж подъёмно-секционными или поворотными конструкциями, следует позаботиться об отоплении в помещении. В противном случае на сильном холоде рычажные механизмы и направляющие замерзнут. Мы предлагаем сделать самостоятельно распашные ворота, поэтому подробно распишем их изготовление, монтаж и оснастку замками.
Распашные ворота самые популярные среди автомобилистов
Чертеж гаражных ворот
Создание входной конструкции начинается с разработки проекта. Чертеж делают на бумаге с указанием размеров и материалов. Сначала хозяину рекомендуется определиться с шириной и высотой будущей конструкции. Минимальное значение первого параметра должно быть таким, чтобы расстояние от машины по обеим сторонам до рамы ворот достигало 30 см или было больше. Максимум ширины – 5 м, но стандартная ширина ворот варьируется в пределах 2,5 – 3 м. Такое пространство делает въезд в гараж комфортным.
Пример чертежа гаражных ворот
Подбирая ширину гаражных ворот, следует учесть расстояние между рамой и перпендикулярно стоящей стеной. Ему должно отводиться как минимум 80 см.
Высоту конструкции рассчитывают по размеру «железного коня». Для микроавтобуса требуется проём 2,5 м. Обычному автомобилю хватает 2 – 2,2 м. Во избежание несостыковок с планом гаража опытные мастера советуют создавать эскизы ворот в момент проектирования помещения.
Конструкция ворот, которые мы сделаем для гаража своими руками, состоит из нескольких элементов:
листовое железо;
две створки на петлях;
рама для обрамления гаража.
Изготовление рамы требует покупки стального уголка 65 мм, петли желательно взять усиленные. Каркас создадим из прямоугольного стального профиля и обошьём железным полотном толщиной 3 мм. Количество стройматериалов рассчитаем согласно размерам будущей конструкции.
Рекомендуем к просмотру данное видео, в котором получите ответы на многие интересующие вопросы:
Изготовление рамы гаражных ворот
Работы по созданию ворот для гаража своими руками начинаем с изготовления рамы. Удобнее всего ее делать в ходе сооружения фронтальной стены. Как только кладка достигнет полуметровой высоты, ставим каркас и продолжаем выкладку. На изготовление рамы потребуются материалы и оборудование:
уголки стальные – 65 мм;
куски стального арматурного прута;
болгарка со сварочным аппаратом;
угольник, измерительная лента, уровень;
стальные полоски шириной 3 см и толщиной 4 мм.
Изготовление рамы для гаражных ворот — очень важный процесс!
Создаём раму для гаражных ворот поэтапно. Сначала разрежем уголок на 8 частей. 4 отрезка должны совпадать с шириной проёма, другие 4 куска – с высотой. Уголок рассекаем ровно с точным соблюдением расстояния или делаем 10-сантиметровый запас. Во втором случае сторону уголка, предназначенную для внутренней части проёма, вырезаем по размеру. По сторонам внутри и снаружи стены оставляем сверху и снизу 5-сантиметровые полоски либо срезаем их углом. Такой подход обеспечит удобную сварку полос.
На втором этапе выкладываем заготовки уголков на ровной поверхности и измеряем углы на предмет соответствия 90 градусам. В ходе работ регулярно контролируем этот параметр угольником.
Третий этап – сварка уголков до получения каркаса. Тут можно поступить по-разному:
Наложить края уголков внахлёст и соединить их.
Срезать край углом и сварить детали, но это соединение не такое прочное, как первое.
Изготовление рамы гаражных ворот
Отклонившийся в сторону уголок поправляют при помощи рычага, который является куском уголка. Приваривая его в нужном положении, деталь рамы ориентируют в запланированном направлении.
С наружной стороны рамки осторожно счищаем излишки сварки и приступаем к выполнению следующих работ.
Изготовление каркаса для створок
Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:
Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.
Изготовление каркаса для створок
Изготовление створок ворот
На створки для ворот, которые мы делаем для гаража своими руками, потребуется стальной лист толщиной не меньше 2 мм. Поступаем с ним следующим образом. Вырезаем два полотна высотой на 4 см больше длины гаражного проёма, но ширину делаем разной. Одна створка должна быть на пару сантиметров меньше ширины рамы, другая – на 2 см больше.
На первой схеме расположения створок ворот из профнастила или дерева. На второй схеме расположения створок ворот из стальных листов
Свариваем полотна с каркасом. При этом стараемся, чтобы сверху и снизу полотна вышли за каркас на 2 см. На створке, которая будет открываться второй, полотно не должно касаться края каркаса, пусть 1 см останется свободным. Малый зазор нужен для плотного прилегания этого полотна. Другую створку привариваем так, чтобы она выступила на 3 см за пределы рамы.
Стальной лист скользит при сварке и портит геометрию изделия. Поэтому сначала нужно прихватить уголки и центр полотна, затем точечно и с соблюдением расстояния 10 – 15 см приварить лист полностью. Во избежание деформации сварку по углам срезают.
Наконец, привариваем петли. Низ деталей крепим к раме ворот, верх – к открывающемуся полотну. Усиливаем крепление путём наваривания металлических полос и вкладки из арматуры. Изгибаем железную полоску толщиной 7 мм и привариваем к верхней части петли и створке. Элемент из арматуры фиксируем изнутри.
Когда конструкция разложена на ровной местности, хозяин сможет проконтролировать правильность выполненных работ и лёгкость перемещения створок. Если оплошностей нет, приступают к установке.
Петли гаражных ворот
Установка гаражных ворот
Сначала поставим внутреннюю и внешнюю рамы ворот. Если гараж только строится, то при наличии передней стены высотой 50 см внедряем конструкцию в проём. Для аккуратного ровного расположения тщательно выверяем вертикаль и горизонталь изделия. Скрепляем рамы металлическими полосками шириной 4 см, приваривая их к каркасу с промежутком 60 см.
Продолжаем возводить стену, позволяя кирпичам занять место посреди внешней и внутренней конструкций. Попутно внедряем раму в кладку: привариваем 3 арматурных прута длиной около 30 см и монтируем их меж кирпичей непосредственно в шов. Добравшись до верхней части рамы, делаем перекрытие из бетонной или металлической балки. Далее проверяем работу ворот, которые мы сделали для гаража своими руками – створки должны легко открываться и закрываться.
Установка гаражных ворот требует аккуратных действий
Установка замков и запоров на гаражные ворота
Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.
Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.
Запор — фиксатор для гаража
Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.
Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот
Надёжным вариантом замка считается «паук». Его штыри закрепляются в полу, стене и потолке гаража. Замок дополняют фиксирующим механизмом, который заклинивает его в закрытом виде. Для разблокировки «паука» потребуется специальный ключ.
Утепление гаражных ворот
Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:
Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.
Утепление гаражных ворот должно быть эффективным и экономичным
После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.
Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.
Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.
Загрузка…
delaydachu.ru
как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео
Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.
И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.
Заказ готовой конструкции
Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:
высокая скорость изготовления;
качественная работа специалистов;
широчайший ассортимент продукции;
возможность приобретения сложных автоматических конструкций.
Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.
Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.
Преимущества создания ворот в гараж своими руками
Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.
Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.
Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.
Шаг первый: чертеж
Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:
Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.
Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.
Шаг второй: сварка
Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:
рулетка;
болгарка и сварочный аппарат;
уровень и угольник.
Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.
Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.
Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.
Петли, засовы и замки
Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.
Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.
Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.
Покраска ворот гаража
Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.
Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.
Установка и утепление
Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.
Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.
И несколько советов по безопасности:
установите замки с внутренним стержнем;
используйте металлические пластины для приварки петель;
установите внутренний замок в калитку;
усильте раму и углы полотна.
Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.
vorotakzaboru.ru
