Как регулировать пластиковые окна самому

Инструкция по правильной регулировке ПВХ окон

Пластиковые окна стали очень популярны благодаря своим качествам: хорошей шумо- и теплоизоляции, защите от сквозняков и низкой цене. Их устанавливают при новом строительстве, а также меняют старые деревянные окна на пластиковые.

Так как монтаж пластиковых окон очень простой, то установить их может самостоятельно любой желающий.

Единственно, при этом следует соблюдать все инструкции по установке, чтобы окно было правильно установлено и прослужило долго.

Важно фурнитуру содержать в чистоте, тогда она прослужит долго. Особенно много мусора собирается сверху после того, как установлено окно, наличники для пластиковых окон и выполнена отделка откосов. Этот мусор следует убрать сразу же после всех проведенных работ.

Фурнитура, которая идет вместе с окнами, отличается высоким качеством и обеспечивает безотказную работу в течении всей эксплуатации пластиковых окон, если изначально была выполнена качественная установка окон.

Но со временем возможны некоторые неполадки: появляются сквозняки, проникает шум с улицы, порой начинают туго открываться окна и двери. Причины этого могут быть разные:

• изначально не выполнена горизонтальная и вертикальная регулировки;
• естественный износ конструкций;
• провисание створок;
• износ уплотнителя;
• неплотный прижим створок и др.

Устранить эти неполадки можно самостоятельно с помощью регулировки фурнитуры.

Конструкция фурнитуры хорошо продумана, поэтому самостоятельная регулировка не занимает много времени. Как регулировать пластиковые окна описано в инструкции, которая прилагается к ним.

Общие сведения и необходимый инструмент

Для регулировки окон ПВХ может понадобится шестигранный ключ, плоскогубцы, плоская и крестовая отвертки, машинное масло.

Чаще всего пользуются шестигранным ключом, который часто называют мебельным. Он имеет форму буквы «Г».

Насадки в виде звездочек используются редко, лишь для некоторых видов фурнитуры, но лучше их иметь.

Фурнитура крепится к окну с помощью болтов, чтобы их закрутить, необходима крестовая отвертка. Такая отвертка используются при установке ручки и ее регулировке.

Любое металлопластиковое окно работает благодаря нижним и верхним петлям, а также эксцентрикам, расположенным по периметру створок.

Для того чтобы знать причину неполадок и иметь возможность ее устранить, надо разобраться с принципом работы основных элементов окна. Все створки окон можно регулировать в трех плоскостях, благодаря этому есть возможность правильно отрегулировать их положение и прижим по всему периметру окна.

Корректировка положения створки

Пластиковые окна, как правило, имеют две петли: верхнюю и нижнюю. Нижняя петля служит для вертикальной регулировки створки, то есть ее можно сдвигать вверх или вниз, а также благодаря ей выполняется горизонтальное регулирование, в этом случае сдвиг можно делать вправо или влево.

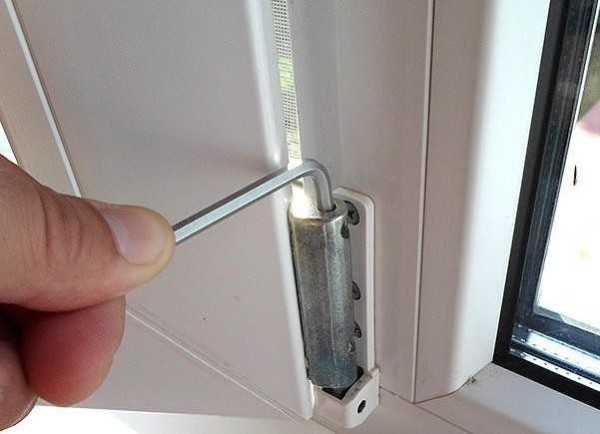

Перед регулировкой нижней петли ее надо освободить от защитного колпачка и вставить в отверстие шестигранник.

Если створка окна цепляет раму снизу, то ее надо приподнять вверх, для этого ключ надо поворачивать по часовой стрелке.

Если же она затирает сверху, то ее надо опустить, для этого ключ поворачивают против часовой стрелки.

Если надо отрегулировать сдвиг вправо или влево, в случае затирания по бокам, используется другое регулировочное отверстие, которое находится сбоку.

Чтобы до него добраться, надо открыть окно. Регулировать положение створки можно прокручивая вставленный в отверстие ключ.

Если его поворачивать по направлению движения часовой стрелки, то сдвиг будет осуществляться вправо. Если его крутить против движения часовой стрелки, то — влево. Направление поворота зависит от того, где цепляется рама.

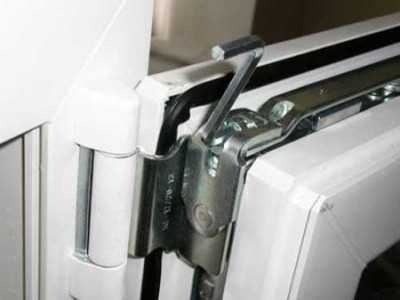

В верхней петле находится регулировщик, который позволяет регулировать створку вправо или влево с помощью соответствующего ключа.

Поворачивая ключ по направлению часовой стрелки, створку двигают вправо. Если поворачивать ключ против часовой стрелки, она двигается влево.

В какую сторону делать сдвиг зависит от того, с какой стороны створка цепляет раму.

Корректировка прижима створки

При необходимости осуществляется прижим створки. Проверить необходимость можно листом бумаги. Для этого следует вставить его между рамой и створкой, он должен быть плотно зажат. Если же лист свободно двигается, значит нужна дополнительная регулировка прижима.

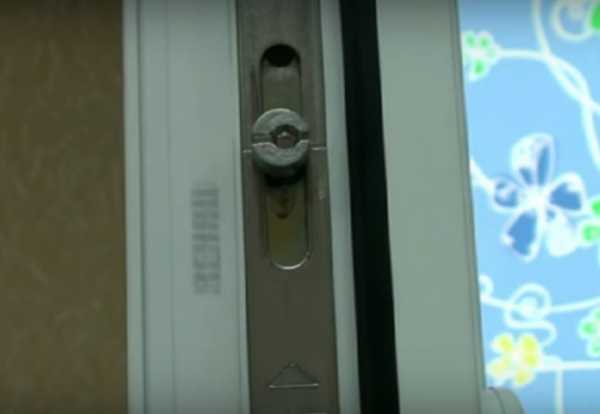

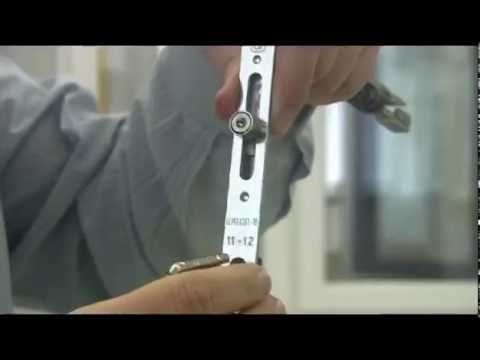

На торцовой части створки находятся овальные эксцентрики, являющиеся частью запорного механизма.

На раме имеются соответствующие зацепы. При повороте ручки в положение «закрыто» происходит сцепление, и створка прижимается к раме.

Регулировать прижим можно гаечным ключом, а в некоторых случаях пластинами, находящимися на створке окна. Это зависит от конструкции пластиковых окон.

Степень прижима регулируем эксцентриками. Если их поворачивать влево, то створка будет плотнее прижиматься к раме. Если поворачивать вправо, то прижим будет слабее. При повороте эксцентриков меняется расстояние между рамой и эксцентриком.

Чем меньше это расстояние, тем плотнее будет прижиматься створка. Эксцентрики расположены по всему периметру всей створки. Прежде чем начинать регулировку, надо проверить места, в которых надо это сделать.

Поворачивать эксцентрики надо буквально на несколько миллиметров, чтобы не очень сильно прижать створку при закрытии. Сильный прижим может привести к быстрому износу уплотнителей. Овалы надо выставлять в одинаковом положении.

Если настройка эксцентриками не получилась, можно это отрегулировать прижим с помощью ответной части, изменив ее положение.

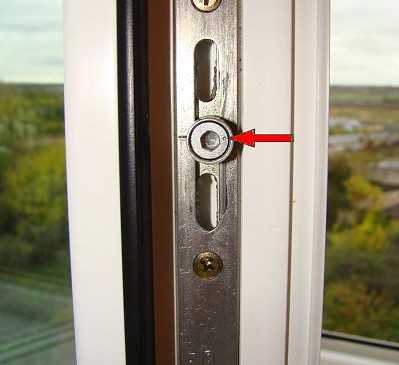

Ответную часть удерживают болты, которые имеют отверстие для шестигранного ключа.

Для усиления прижима надо передвинуть зацеп в направлении улицы, ослабив при этом болты. Чтобы ослабить прижим зацеп надо передвинуть в сторону комнаты.

Прижим можно регулировать болтами, находящимися в петлях, если используется фрамужная система. Освободив нижний навес от колпачка, можно увидеть болты для регулировки. Болт для регулировки прижима находится под углом 90 градусов к плоскости окна.

Его лучше настраивать, когда створка закрыта.

Чтобы створка была сильнее прижата, надо вставить шестигранник в болт и провернуть его по часовой стрелке. Если надо ослабить прижим, то проворачивать ключ следует против часовой стрелки.

Настройку прижима можно выполнять в зависимости от времени года.

Летом прижим можно ослаблять, чтобы обеспечивать лучшее проветривание помещения. В зимний период прижим можно делать сильнее, чтобы лучше сохранять тепло. Если правильно регулировать прижим, можно продлить службу уплотнителей, так как они будут меньше изнашиваться.

Замена ручки и исправление неполадок

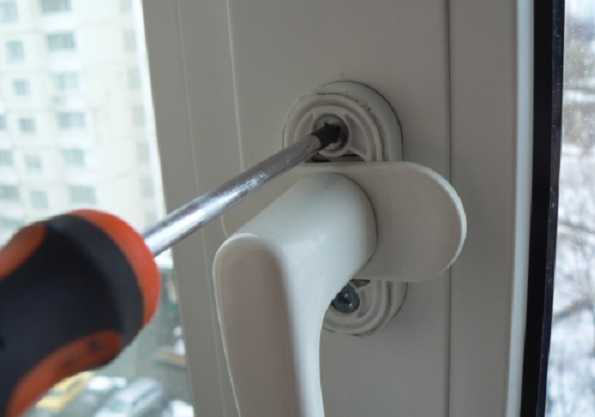

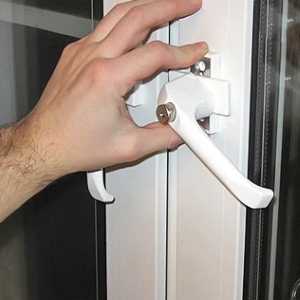

Если треснула ручка или вы решили заменить ее на ручку с замком, чтобы дети не смогли открыть окно, надо выполнить определенные действия. Под ручкой находится основание.

Его надо слегка оттянуть и повернуть на 90 градусов. Откроются шурупы, которые надо вывернуть.

Когда будет установлена ручка и вкручены шурупы, основание возвращается в прежнее положение.

Если ручка туго поворачивается, то причиной этого может быть недостаток смазки или провисание створки. В первом случае можно приобрести специальное масло или воспользоваться машинным маслом и смазать все узлы.

Полезно смазку делать регулярно. Если причина в провисании створки, то ее надо регулировать с помощью регулировок, находящихся в петлях, как было описано выше.

Бывают ситуации, когда ручку ставят в закрытое положение, а окно при этом не закрывается. Это происходит при блокировке окна.

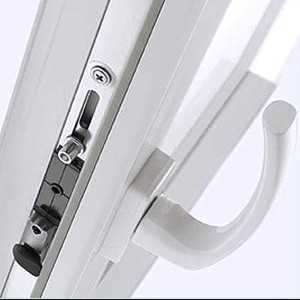

Блокиратор устанавливается для того, чтобы ручку можно было поворачивать лишь при закрытом окне, защищая таким образом механизм от поломок.

Блокираторы отличаются у разных производителей, но всегда находятся с торцевой части створки под ручкой. Для разблокировки ручки надо нажать на язычок блокиратора.

Самостоятельно регулировать пластиковые окна довольно просто, тем более к окнам всегда прилагается инструкция, но делать регулировку надо осмотрительно, чтобы не переусердствовать.



Важно, следить за состоянием пластиковых окон и вовремя исправлять все неполадки, тогда они будут служить достаточно долго. Регулировку желательно осуществлять два раза в год при смене сезонов года.

Смотрите видео-подборку по работе с ПВХ окнами:

Главная » Окна » Как отрегулировать пластиковые окна самостоятельно

Как отрегулировать пластиковые окна самостоятельно

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

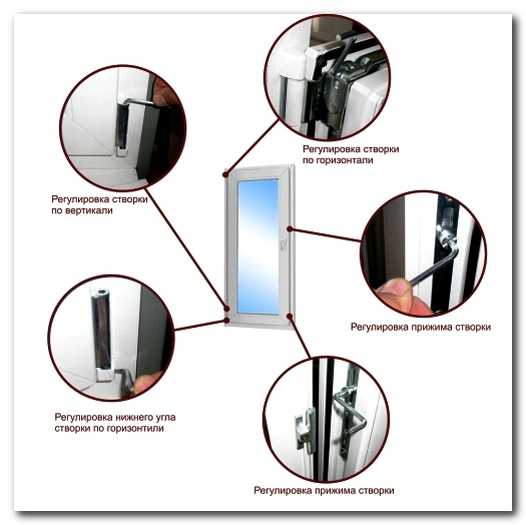

Точки регулировки пластиковых окон

Зимний и летний режим

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

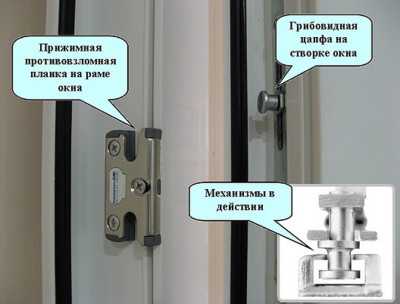

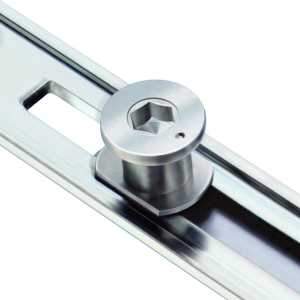

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

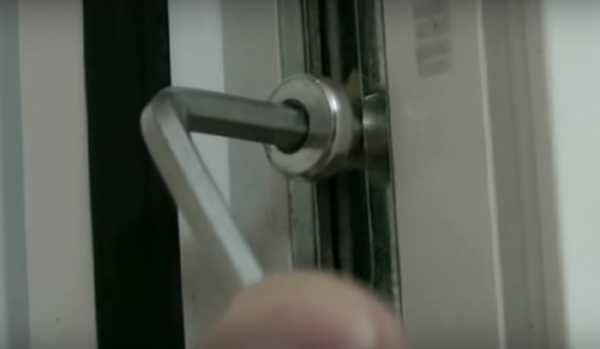

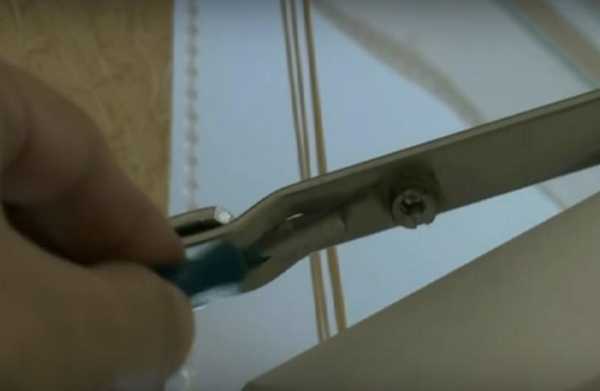

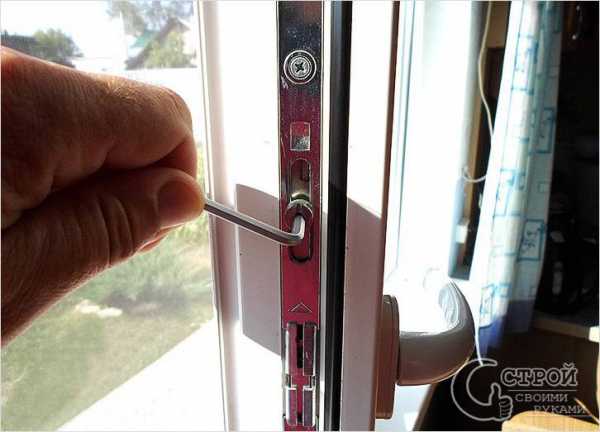

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

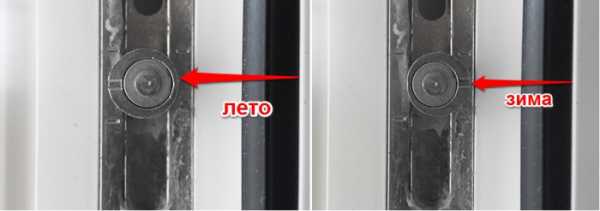

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

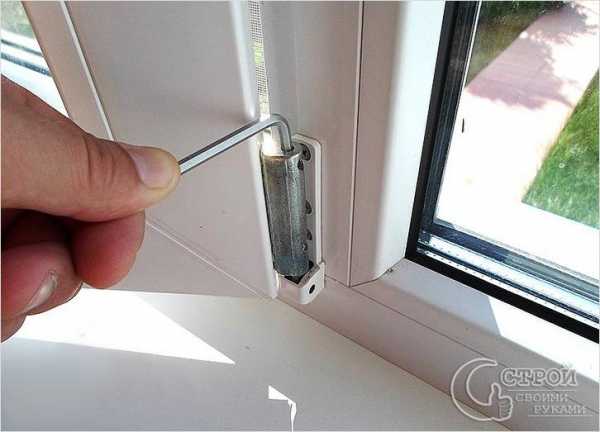

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

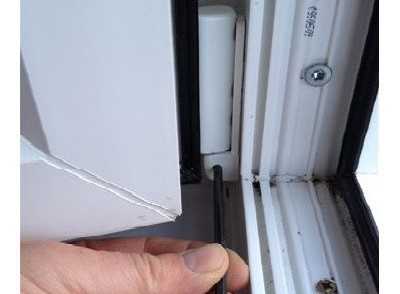

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

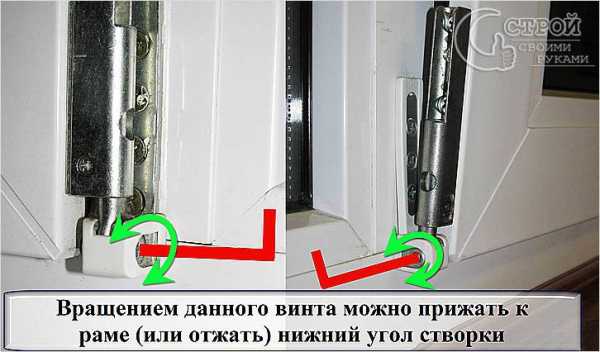

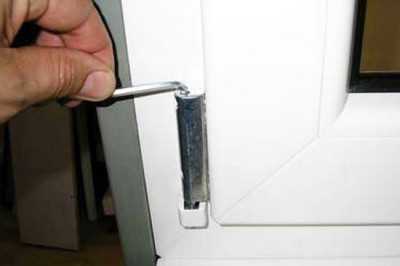

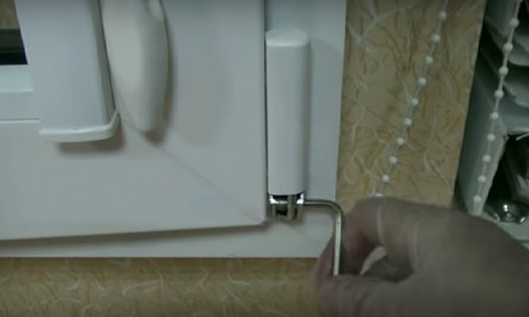

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

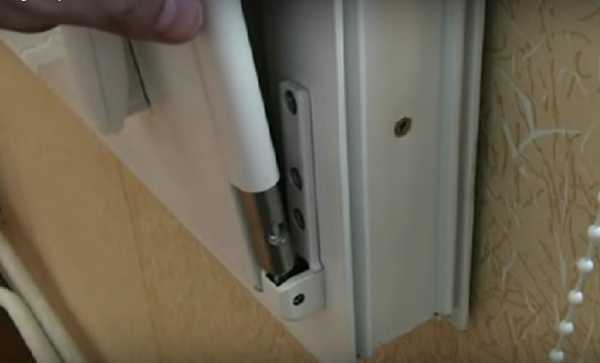

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

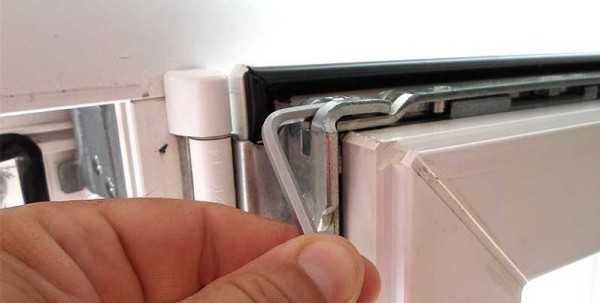

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

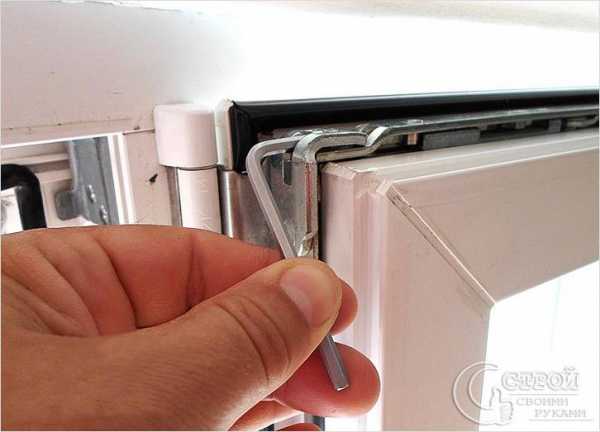

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.


Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

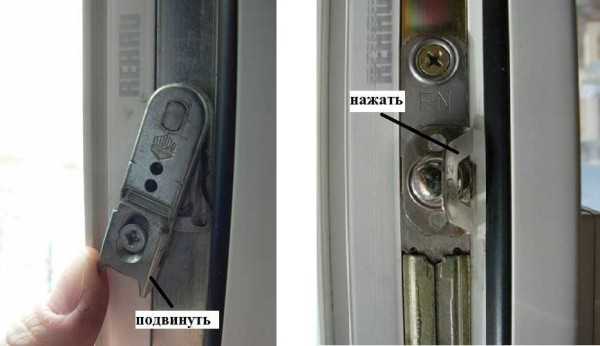

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

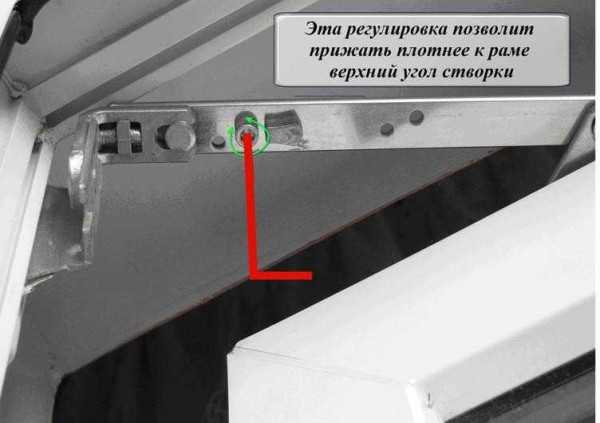

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Его качество не очень хорошее, но объяснения по делу, доступно и без лишних слов. Демонстрируется фурнитура разных типов, объясняется как регулировать каждый тип.

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

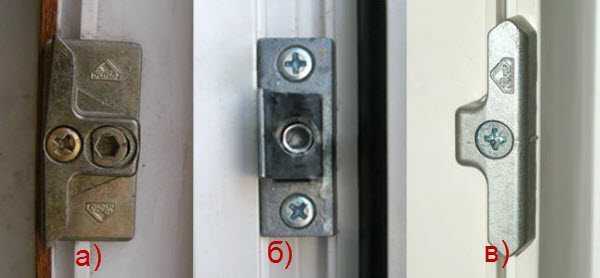

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

• С той стороны, которую нужно подвинуть, снимается штапик (только один).
• Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

Что делать, если не закрывается пластиковое окно? Как отрегулировать

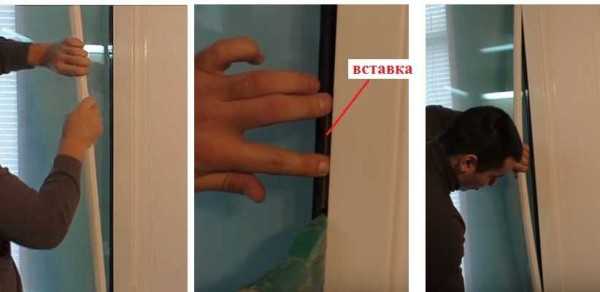

Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.

Линейку или лопатку вытаскиваете.

Устанавливаете на место штапик.

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

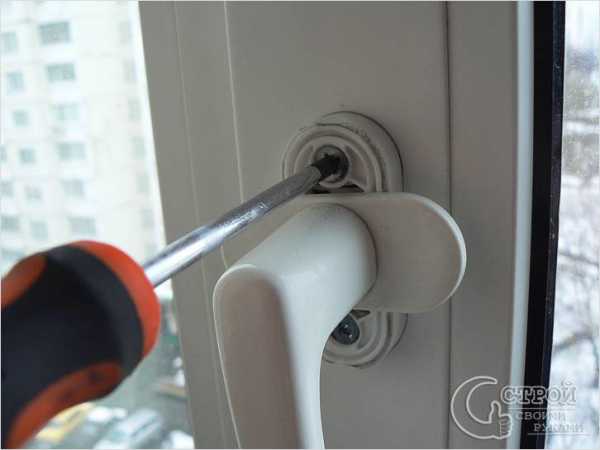

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

Регулировка пластиковых окон своими руками

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

Какие неполадки с окнами могут быть устранены самостоятельно?

Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

• Створка при закрывании задевает раму сбоку или снизу
• Створка прилегает к раме недостаточно плотно
• Износ запорных планок
• Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
• Створка закрыта, но окно не закрывается, ручка не поворачивается
• Сломалась ручка
• Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

• Плоскогубцы
• Шестигранник (4 мм)
• Отвёртки (крестовая и плоская)
• Набор «звёздочек»

Общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

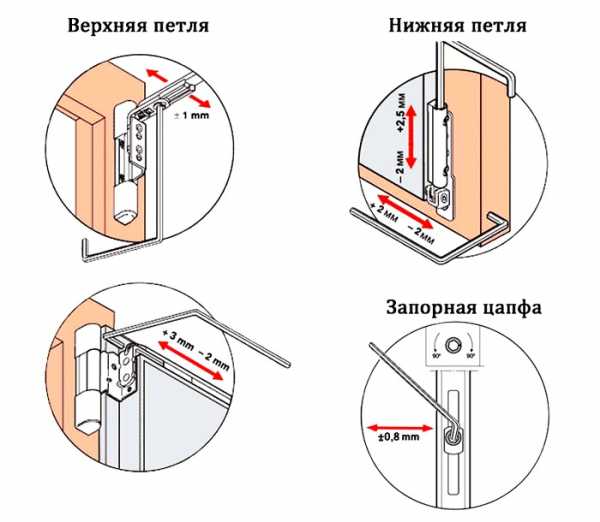

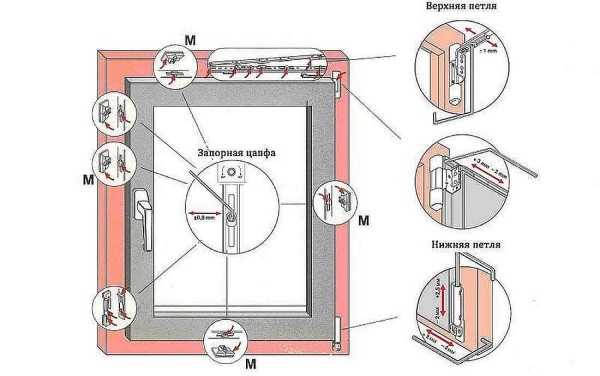

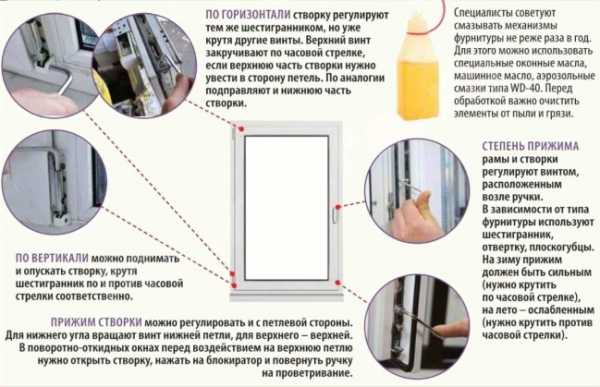

Рисунок 1 — Общие принципы регулировки окон ПВХ

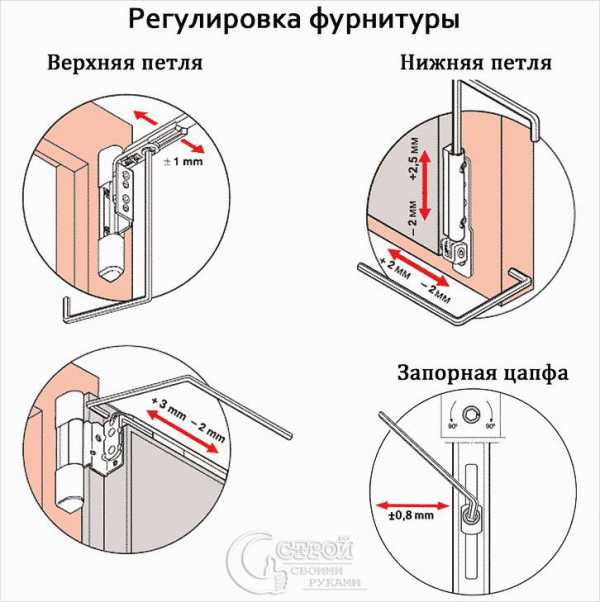

Рисунок 2 — Общая схема регулировки пластикового окна

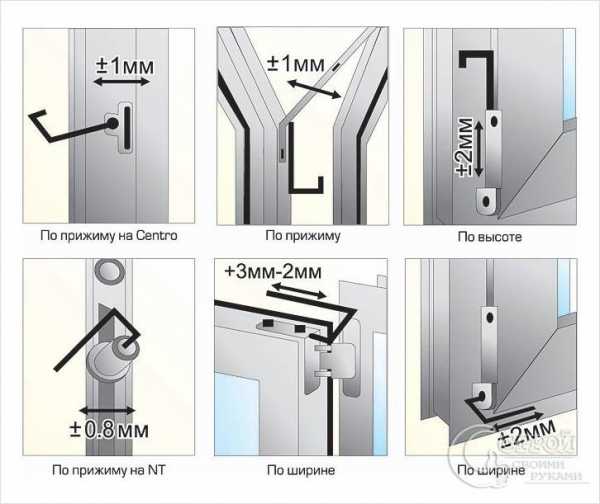

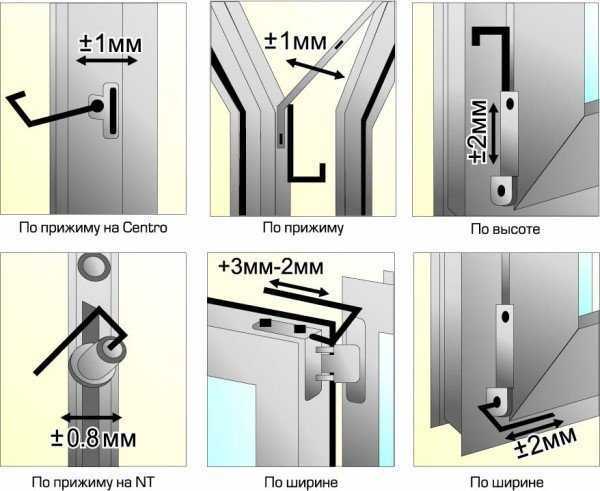

Рисунок 3 — Различные варианты регулировки окон

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Чем и как отрегулировать пластиковое окно при разных неисправностях
1. Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

Открываем створку.

Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

Рисунок 4 — Регулировка пластикового окна по вертикали

Закрываем створку.

Снимаем с нижней петли колпачок.

Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.

Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

Рисунок 5 — Регулировка пластикового окна по вертикали

2. Створка при закрывании задевает раму сбоку

В данном случае нужно увести створку в направлении петель, для этого:

Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

Рисунок 6 — Регулировка профиля по горизонтали

В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.

3. Износ запорных планок

Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

4. Створка прилегает к раме недостаточно плотно

Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

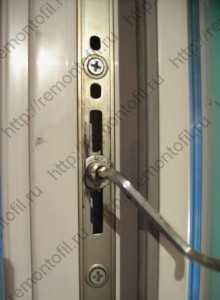

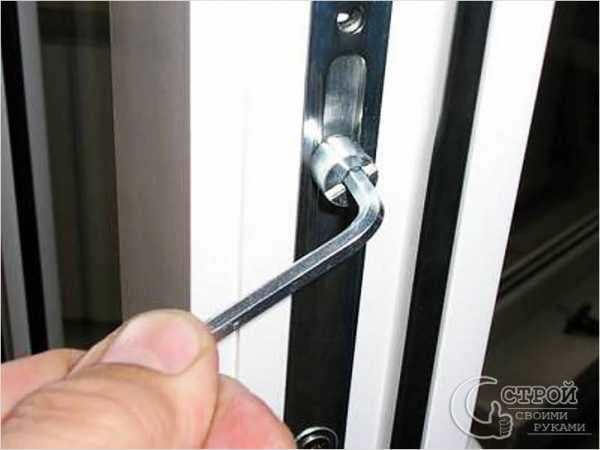

Рисунок 7 — Регулировка цапф пластиковых окон

Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

Рисунок 8 — Регулировка прижима окна

Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

Рисунок 9 — Регулировка прижима окна ПВХ

Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

Рисунок 10 — Регулировка прижима окна с помощью ответок

5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

Рисунок 11 — Блокировка в режиме «закрыто»

6. Створка закрыта, но окно не закрывается — ручка не поворачивается

Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)

Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

7. Сломалась ручка

Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

Рисунок 12 — Сломалась ручка окна — как снять и заменить?

8. Ручка очень туго поворачивается

Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

• необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
• если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
• если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
• если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

23 комментария на Регулировка пластиковых окон своими руками

Здравствуйте. Продувает пластиковое окно со стороны петель, по середине. Открываю, кручу эксцентрик который находится в середине но прижим все равно не регулируется, как дуло так и продолжает. Подскажите в чем проблема? На самих эксцентриках рядом с шестиугольником находится точка. Я так понял что для большего прижима, эта точка должна быть в положении — ближе к резинке окна. Прав ли я?

та же беда. при повороте ручки прижимные цапфы со стороны петель не двигаются. со стороны петель поэтому дует..

krovati-i-divany.ru

Как отрегулировать пластиковые окна + видео

Возможность отрегулировать параметры настройки пластикового окна крайне важна для нормального и безопасного пользования пластиковыми окнами. В большинстве случаев после установки стеклопакета в оконный проем фурнитура створок окна проверяется и регулируется мастерами, в большей части для облегчения нашего с вами пользования, но иногда – для компенсации погрешностей установки блока. Чем чаще мы открываем створки, тем больше нагрузка на винты регулировки, тем быстрее придется искать способ, как отрегулировать пластиковые окна.

С помощью регулировки отдельных точек пластиковых окон нам доступно исправление небольших проблем:

• Створка нижней или средней частью цепляет раму, окно можно закрыть, только приложив определенное усилие для выравнивания перекоса;
• Через уплотнитель между створкой и рамой пластикового профиля ощущается сквозняк из-за плохого прилегания;
• При закрытии створки ручка туго поворачивается на небольшой угол или, напротив, появился большой люфт.

Почему необходимо отрегулировать пластиковые окна

Как и во всех современных высокотехнологичных изделиях, в пластиковых окнах предусмотрены узлы, позволяющие подгонять установки и отрегулировать положение основных механизмов. Можно, конечно, изготовить все составные части с высочайшей точностью, но стоимость такого изделия будет на порядок выше. В процессе эксплуатации из-за износа трущихся частей появляются люфт и зазор, приводящие к разболтанности механизмов. Поэтому производителем предусмотрены узлы компенсации зазоров в деталях, дающие возможность отрегулировать положение вращением винтов.

К сожалению, несмотря на внешнюю схожесть большинства пластиковых окон, фурнитура и узлы регулировки разных производителей могут немного отличаться, но общая идея настройки примерно одинакова для всех. С той небольшой разницей, что у качественных пластиковых окон проблем, как отрегулировать пластиковые окна самостоятельно, практически не возникает, качественная фурнитура отработает, как часы. Для окон классом похуже ситуация с качеством изготовления и возможностью его отрегулировать и настроить во многом зависит от везения.

Что делать? Почитать инструкции в интернете, изучить видео, как отрегулировать пластиковые окна самостоятельно, и взяться за работу своими силами. Можно пойти иным путем и обратиться к специалистам. Но когда увидите своими глазами выполненный мастером мизерный объем работ, за который придется заплатить деньги, вы поймете, что отрегулировать пластиковое окно можно было бы и самому.

В особо сложных случаях, например, заклинило механизм пластикового окна, или требуется заменить по гарантии и отрегулировать сложные ролики раздвижных створок, помощью специалиста пренебрегать не стоит.

Будьте внимательны! Особенно, если неизвестные вам люди звонят и предлагают бесплатно отрегулировать пластиковые окна. В 90 случаях из 100 – подобного рода мастера в процессе бесплатной регулировки находят «поломки» фурнитуры и «обрывы» уплотнителя, которые готовы заменить немедленно, но не бесплатно, за немалые деньги.

Известны более тяжелые случаи бесплатной регулировки пластикового окна, когда после обслуживания створка легко вскрывалась уголовниками, с вытекающими последствиям.

Регулировка положения створки

Один из наиболее пугающих вариантов, с которыми сталкиваются владельцы пластиковых окон — изменение положения створки относительно оконной рамы.

Чаще всего встречаются:

• так называемое «проседание» вниз, когда створка окна занимает неправильное положение и практически «ложится» нижним краем на раму, со временем край створки приведет к порче уплотнителя;
• смещение в сторону по направлению от петель к ручке. Закрыть створку можно, только приложив значительное усилие. Отдельные элементы запирающего механизма ручки на торцевой поверхности створки окна могут даже цеплять пластиковую раму.

В первом случае, чтобы отрегулировать положение, необходимо приподнять створку по вертикали с помощью шестигранного ключа. Для того чтобы получить доступ к винту и отрегулировать его положение, необходимо предварительно открыть створку окна на проветривание и снять декоративную накладку на нижней петле.

Ключ вставляется в гнездо вертикально и поворачивается на необходимый угол. До начала работ установите рядом с нижним краем створки в вертикальном положении столярный уголок и отметьте по линейке начальное положение рамы.

Поворачивая ключ на пол-оборота влево-вправо, можно без труда установить нужное направление вращения и выровнять край.

Во втором случае необходимо отрегулировать положение створки пластикового окна в горизонтальном направлении. Для этого вставляем шестигранник горизонтально в гнездо регулировочного винта, находящегося с торца рамы, рядом с верхним навесом. Вращением ключа по часовой стрелке перемещаем верхнюю часть створки на несколько миллиметров в направлении навеса.

Аналогично необходимо отрегулировать нижний навес.

Но будьте осторожны – не переусердствуйте. Перемещая на нижнем навесе створку по направлению к точке крепления на раме на слишком большое расстояние, можно получить ситуацию, когда нижний край створки окна не будет фиксироваться на раме при открывании в режиме проветривания.

Важно! В ряде случаев положение створки целесообразно отрегулировать последовательным подбором вертикального и горизонтального винтов. Так как типичный перекос возникает из-за отклонения верней части створки, лучше начать регулировку с горизонтального перемещения на верхнем навесе.

Как отрегулировать степень прижима створки

Прослужившее пару лет пластиковое окно неожиданно в холодное время обнаруживает слабое прижатие створки к пластиковому профилю рамы. Появившиеся из-под резинового уплотнителя холодные сквознячки требуют отрегулировать степень прижатия. Степень прижатия определяется положениями эксцентриков, расположенных на вертикальных торцах створки. По умолчанию, производитель может  их отрегулировать в среднем положении. При необходимости, повернув с помощью шестигранника эксцентрики в максимальный размер (фото), получим искомый результат.

Кроме того, не забудьте отрегулировать эксцентрик, находящийся на верхнем навесе створки, на так называемых «ножницах» — ограничителе раскрытия окна в режиме проветривания. Проще всего это сделать, распахнув створку, повернуть ручку в вертикальное положение, соответствующее проветриванию. Створка повиснет на этих самых ножницах, сделав возможным доступ к точке регулировки.

Порядок действий, если нужно отрегулировать работу ручки

Механизм ручки наиболее уязвим из-за того, что воспринимает максимальные усилия при закрытии или открытии окна. Поэтому чаще всего жалобы к производителям пластиковых окон адресованы именно вопросам работы ручек.

Чаще всего оконные ручки:

• расшатываются или вообще проворачиваются вокруг своей оси без взаимодействия с запорным механизмом;
• имеют небольшой угол поворота при закрытии окна, или при повороте ручка заедает в определенном положении;
• Намертво заклинивают в одном положении.

Последний случай, несмотря на определенные опасения, не является фатальным, по сути. Просто вращение рукояти зафиксировано механизмом блокировки. Это устройство предназначено для предупреждения смены позиции створки в открытом виде.

Нащупайте на торцевой поверхности створки, примыкающей к месту установки ручки, небольшой рычажок, который будет находиться под углом к линии резинового уплотнителя. Выведите рычажок в перпендикулярное положение и освободите ручку от блокирования.

Если ручка расшатана или свободно проворачивается вокруг оси, ее нужно сменить на новую, без вмешательства в работу запорного механизма окна. В основании ручки находится крепление ручки, закрытое декоративной пластиковой накладкой. Аккуратно поддев краешек ногтем или спичкой, ее можно повернуть вокруг оси на четверть оборота. Открывшиеся болты крепления можно легко вывернуть крестовидной отверткой и заменить ручку новой в обратной последовательности.

Очень тугое поворачивание ручки на небольшой угол связано с ненормальным усилием прижима створки окна к пластиковому профилю. Этот недостаток достаточно просто устраняется, если отрегулировать величину прижима.

Если по ощущениям поворота ручки есть понимание, что в определенном положении механизм заедает или подклинивает, стоит провести небольшую профилактику по чистке деталей от загрязнений и закладке дополнительной смазки.

Для этого:

• Снимите ручку вместе с декоративной накладкой;
• Обыкновенной кисточкой снимите на доступных деталях механизма пыль и загрязненную смазку. Кисть можно слегка увлажнять ацетоном или изопропиловым спиртом.
• Не используйте машинное масло или его аналог, механизмы с высокой контактной нагрузкой обрабатывают качественной консистентной смазкой, например – «Литол 24».

Совет! Можно использовать комбинированный вариант – после удаления грязи из механизма обработайте его аэрозолем WD40 и установите временно ручку в обратном порядке. Если заедание исправлено – смажьте механизм литолом и окончательно установите ручку с креплением. Его же можно использовать для смазки петель и шарниров пластикового окна.

Кроме фурнитуры, стоит уделить внимание состоянию резинового уплотнителя пластикового окна. Для улучшения стойкости материала к ультрафиолету и окисляющему действию воздуха уплотнитель стоит ежегодно обрабатывать специальной силиконовой смазкой в аэрозольной упаковке.

Для подклейки отставшего участка уплотнителя используйте хороший композитный клей, например, «Момент-М».

bouw.ru

Как отрегулировать пластиковые окна — Всё-делаем-правильно.ру

Главная страница » Полезные советы » Как отрегулировать пластиковые окна

Отрегулировать пластиковое окно самостоятельно не так уж и сложно, нужно только знать некоторые тонкости и особенности их устройства, без знания этих вещей сложности как раз и возникают.

В данной статье мы постараемся подробно рассказать о решении проблем, возникающих с пластиковыми окнами, и предоставить подробную, насколько возможно, инструкцию о том, как правильно отрегулировать пластиковые окна.

Самостоятельная регулировка пластиковых окон

Для проведения самостоятельной регулировки окна ПВХ вам потребуется шестигранный ключ на 4 мм, так называемая «четверка».

Начнем с горизонтальной регулировки пластиковых окон. Для ее осуществления используют верхнюю и нижнюю петли, в каждой из которых есть специальное отверстие для работы с шестигранным ключом. Верхняя петля регулируется после открытия. Створка притягивается к петле при одновременном вращательном движении по часовой стрелке шестигранником. Низ окна, который находится напротив петли, при этом будет немного подниматься.

Если петлю нужно отодвинуть от створки, то ключ, соответственно, следует вращать против часовой стрелки. При таком вращении низ будет слегка опускаться. Регулировка нижней петли с внутренней стороны осуществляется при открытом окне, с наружной стороны – при закрытом. Сама регулировка проводится аналогично. Регулировка окна в горизонтальной плоскости может сдвинуть раму до двух миллиметров и устранить скос.

Вертикальная регулировка окна выполняется при помощи нижней петли. Шестигранник, которым осуществляется регулировка, расположен под колпачком, прикрывающим петлю. Вращение шестигранника по часовой стрелке приподнимет окно, против часовой стрелки – опустит. Вертикальный сдвиг рамы для устранения скоса также возможен до двух миллиметров.

Створный прижим регулируется при помощи эксцентриков; они расположены вдоль периметра окна. Поворотом ручки настройщик принуждает эксцентрики к заходу за прижимные площадки, которые также располагаются вдоль периметра. Вращение эксцентрика по часовой стрелке осуществляет настройку плотности прижима окна к раме, против часовой стрелки – ослабление прижима. На поверхности эксцентрика есть риска для определения степени прижима окна к раме. Направление риски к уплотнителю указывает на сильный прижим. Если риска направлена к внешней стороне (на улицу), то прижим ослаблен.

Для вращения некоторых эсцентриков можно использовать плоскогубцы или гаечный ключ. Иногда присутствует и прижим пластинами, расположенными на створке окна. Специальный прижимный механизм находится со стороны петель, регулируется он при помощи шестигранника. При сильном прижиме окна к раме язычок на створке значительно выдвинут. Для выдвижения язычка шестигранник вращают против часовой стрелки, если петли у окна расположены с левой стороны. Если петли расположены справа, то шестигранник вращают по часовой стрелке.

Степень прижима должна быть разной в зависимости от времени года. В зимнее время степень прижима должна быть наибольшей, а в летнее время ослабленной, чтобы не изнашивался уплотнитель. Регулировка прижима возможна на 0,8 мм.

Настройка петельного прижима возможна и для обеих петель сразу, и только для верхней петли. Это зависит от фурнитуры, установленной на окне. Для регулировки нижней петли предварительно снимают колпачок, затем вращают болт, расположенный перпендикулярно оконной плоскости. Регулировка верхней петли осуществляется только для откидывающихся створок. Регулировочный шестигранник доступен при открытом окне и повернутой ручке до режима проветривания. При регулировке верхней петли рама будет удерживаться только нижней петлей и ее необходимо придерживать.

На некоторых пластиковых окнах присутствует блокиратор для предотвращения откидывания створки окна, когда она находится в открытом положении. Выполняются блокираторы в виде рычага или клипсы. Если требуется откинуть пластиковое окно, находящееся в открытом положении, то следует нажать на блокиратор и одновременно повернуть ручку в режим проветривания.

Проблемы пластиковых окон, устраняемые регулировкой

• Задевание створным низом пластиковой рамы происходит вследствие провисания створки окна в ходе эксплуатации. Регулировка осуществляется либо вертикальным, либо горизонтальным регулятором.
• Задевание рамы средней створной частью обусловлено, скорее всего, смещением створки, вертикальным или горизонтальным. Устраняется равномерным смещением створки в какую-либо сторону одним из регуляторов.
• Если поддувает из-под уплотнителя, то следует отрегулировать плотность прижима створки.
• Для регулировки разболтавшейся ручки найдите пластину в основании, поверните ее под прямым углом и затяните все винты при помощи отвертки. Под основание ручки также можно установить «гребенки» – регуляторную пластину проветривания.
• При тугом проворачивании ручки просто смажьте ее подвижные детали, в т. ч. петли, эксцентрики и прижимные механизмы машинным маслом или специальной смазкой. Прижимные площадки тоже следует промазать маслом. Используйте при этом то, что есть под рукой – масленки, кисточки, ватные палочки.

Для тех, кто еще не обзавелся пластиковыми окнами я предлагаю ознакомиться со статьями о том, «Как правильно выбрать качественные пластиковые окна» и «Как правильно заказать  пластиковое окно«.

    Метки: окна, полезные советы

vse-delaem-pravilno.ru

Регулировка пластиковых окон своими руками: советы и рекомендации

Статья опубликована в подразделе Комплектующие (который является частью раздела Остекление).

Регулировка пластиковых окон своими руками дело абсолютно несложное. Особенно когда складываются такие условия, что после установки ваши пластиковые окна требуют дополнительной регулировки. Это может произойти в том случае, когда установщики окон ошиблись при монтаже либо же окна каким-либо образом деформировались в течение времени и под влиянием внешних факторов. При любой, даже самой бережной эксплуатации, появляется множество различных факторов, которые могут повлиять на работу пластикового окна.

Такого рода изменения характеристик пластикового окна негативно сказываются на его теплозащитные и гидроизоляционные свойства. Если же появятся крупные зазоры в конструкции, это приведет к возникновению сквозняков, подвижные части окон начнут заедать, затрудняя действия с ними. В таком случае ухудшится и шумоизоляция из-за неплотного прилегания частей пластикового окна друг к другу. Для того чтобы вы могли самостоятельно, не обращаясь к специалистам, решать подобного рода проблемы, а также сами предупреждали появление неприятных ситуаций, рекомендуется периодически проводить регулировку фурнитуры пластиковых окон своими руками.

Совет: такую регулировку производители окон советуют проводить раз в год.

Регулировка фурнитуры пластикового окна вполне может быть выполнена вами самостоятельно без особых усилий и временных затрат. Стандартные ключи для работ с такими окнами – ключи на 4–6 мм.

Самыми распространенными ситуациями, которые можно решить регулировкой, являются:

• ситуация, при которой провисает створка окна, и во время открывания и закрывания окна она цепляет оконную раму. Регулировка створки пластикового окна осуществляется специальными винтами-регуляторами. Чтобы решить проблему, нужно приподнять створку с помощью вертикального или одного из горизонтальных регуляторов
• смещение створки окна в каком-либо направлении. Можно устранить равномерным смещением при помощи вертикальных и горизонтальных регуляторов петель в нужные стороны
• сквозняк из-под уплотнителя. Можно устранить с помощью регулировки прижима пластикового окна, точнее оконной фурнитуры, или запорной цапфы. С помощью подходящего инструмента, ключа, отвёртки или плоскогубцев нужно будет подкручивать все запорные цапфы, пока прижим не будет удовлетворительным

Ниже рассмотрим некоторые частные случаи самостоятельной регулировки пластиковых окон, нуждающиеся в более подробном описании и связанные с эксплуатацией ручек пластикового окна.

В одной из наших статей вы можете прочитать про то, как выбрать и установить рольшторы на пластиковые окна вашего балкона или лоджии. Также у нас вы найдете подробную видеоинструкцию по процессу установки.

А про то, как можно самостоятельно провести регулировку пластиковых окон остекления балкона или лоджии можно прочитать по этому адресу. Ознакомьтесь с нашей статьей и у вас не станется вопросов по этой этой теме.

Замена ручек

Часто, регулировка пластиковых окон своими руками подразумевает лишь регулирование работы ручек открывания створки окна. Для того чтобы провести замену ручки пластикового окна, нужно будет повернуть пластину у основания окна на 90 градусов и снять шурупы, которыми ручка крепится к окну. Далее можно вмонтировать новую ручку, но под неё важно не забыть установить регулятор открывания пластикового окна.

Регулировка ручек

В регулировке ручки нуждаются, когда по ошибке приводятся в неправильное положение и, как следствие, перестают функционировать и входят из строя. Для решения проблемы нужно узнать производителя ручки:

• Если ручка производства AUBI, ситуацию можно исправить, найдя металлическую пластинку, торчащую рядом с ручкой. На эту пластину нужно надавить, прижав её к уплотнителю, и повернуть ручку. Створка окна при этом должна располагаться вертикально
• Если ручка была выпущена Roto, Winkhaus, GU или другими производителями, необходимо найти металлический язычок и надавить на него так, чтобы он стал параллельным уплотнителю

Сложности при повороте ручки

Причина может крыться в провисающей створке или же в засохшей смазке. Для исключения второго варианта следует смазать все подвижные детали конструкции. Если же смазка ни при чем, поможет регулировка петель пластикового окна. Когда отрегулировать нужно верхнюю петлю, необходимо открыть окно так, чтобы створка находилась перпендикулярно раме. При регулировке же нижней петли нужно подкручивать регуляторы, которые влияют на движение.

В зависимости от времени года, необходимо следить за правильным положением створок пластиковых окон. В летнее время створка должна быть немного опущена для лучшего теплообмена. А зимой регулировка пластиковых окон состоит в том, чтобы, наоборот, держать створку плотно прилегающей к оконной раме во избежание промерзания и проникновения сквозняка внутрь квартиры.

В завершение регулировки проверьте окна на все неисправности снова. Окно, которое отрегулировали по инструкции, будет легко открываться и закрываться, не иметь зазоров, уровень прижима будет одинаковым повсеместно.

Обратите внимание: не забывайте о том, что детали фурнитуры могут изнашиваться, надежность их крепления нужно проверять и не допускать разбалтывания. Не лишней будет профилактическая смазка фурнитуры и периодическая подтяжка всех крепежных элементов окна.

Уделяйте внимание пластиковым окнами своевременно, и они прослужат вам гораздо дольше!

А вы знаете как изготовить шкаф на балконе своими руками? Из каких материалов и с помощью каких инструментов? Ознакомьтесь с инструкцией в одной из наших статей.

А про преимущества полиуретановых потолочных плинтусов перед пенопластовыми можно прочитать здесь.

Обратите внимание, что про достоинства пробковых обоев при использовании этого материала в отделке балкона или лоджии можно прочитать по этому адресу: http://nashbalkon.com/otdelka/otdelka-sten/probkovye-oboi-dlya-sten.html.

Ниже приводим фотографии по теме статьи «Как провести регулировку пластиковых окон своими руками». Для открытия галереи фотографий достаточно нажать на миниатюру изображения.

Предлагаем вам также ознакомиться с видеосюжетом по теме нашей статьи. В ролике представлен видео-урок по самостоятельной регулировке пластиковых ПВХ окон.

---

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями:
В Контакте, Facebook, Одноклассники, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям! Расскажите об этой статье свои друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Обсудить статью

nashbalkon.com

Регулировка пластиковых окон своими руками

Створки пластиковых окон нуждаются в настройке сразу после установки и в течение всего срока эксплуатации. При самом бережном обращении со временем происходит их разбалансировка. Да и сами стены способны дать усадку. Регулировка пластиковых окон своими руками выполняется довольно просто, главное – знать, где крутить.

Преимущественные проблемы:

1. Провисание створки окна, из-за которого она начинает задевать раму. Устраняется поднятием движущейся части.
2. Смещение механизма открывания, из-за чего створка начинает задевать коробку или фурнитуру. Вопрос решит регулировка по горизонтали.
3. Поддувание из-под окна. Проблема устраняется настройкой прижима.
4. Чтобы закрепить расшатанные ручки, достаточно заново затянуть винты.
5. Иногда ручка начинает поворачиваться с большим трудом. Тогда приходится смазывать трущиеся детали машинным маслом. Для профилактики это лучше делать раз в год.
6. Пластиковая ручка может и треснуть, поскольку используется практически ежедневно. В этом случае ее придется менять, и сделать это можно самостоятельно, не вызывая службы сервиса.

Регулировка по горизонтали и вертикали

Устранять провисание окон после пары лет эксплуатации приходится почти всегда. Для регулировки фурнитуры своими руками вам нужен ключ шестигранный на 4 мм или простая отвертка. Это зависит от производителя.

Регулировка при провисании створки

Выравниваются оконные створки путем манипуляций с петлями. В них есть отверстия под ключ, прикрытые специальным колпачком. Таким способом можно устранить перекос окна. Работать можно и с верхней, и с нижней петлей. Верхняя способна смещать створки вниз и вверх или влево/вправо и менять прижим. Однако доступна верхняя петля только с наружной стороны, когда окно открыто, а нижняя – в любом положении с внутренней стороны. Она тоже позволяет смещать нижнюю планку окна по горизонтали и вертикали и регулировать прижим.

Обратите внимание! Вставив в гнезда петель инструмент и вращая его по часовой стрелке, вы притягиваете оконную половинку к раме, и низ приподнимается. И наоборот: вращение против часовой стрелки опускает створку вниз.

Прижим окна

Прижим створок зависит от винтов-эксцентриков по всему оконному периметру. Как правило, они вращаются с помощью гаечного ключа или того же шестигранника. Иногда прижим регулируется с помощью пластин на самой створке.

Некоторые модели окон позволяют управлять также и прижимом петель, только верхней или обеих сразу.

Для регулировки верхней петли надо открыть окно в режиме проветривания и вставить ключ-шестигранник в отверстие. Вращая его влево — вправо (у каждого производителя — в свою сторону), можно изменять прижим петли.

Регулировка прижима угла

Нижняя петля управляется вращением болта, расположенного за колпачком под прямым углом к плоскости окна.

Обратите внимание! После того как все винты были подкручены, качество прижима необходимо проверить. Для этого кусок газеты зажимается между рамой и створками с каждой стороны стеклопакета. Если бумажная полоска легко протаскивается, то прилегание следует усилить. Но учтите, чем плотнее будет прижим, тем быстрее износится уплотнитель.

Проблемы с ручкой

Наиболее часто оконная ручка оказывается блокированной, потому что была повернута вниз при открытом окне. При этом окно закрыть невозможно, а ручка не вращается.

Исправить ситуацию можно, прижав рукой язычок замка. Если марка фурнитуры AUBI, язычок выполнен в виде металлической пластины. Для прочих марок: Roto, GU, Winkhaus – это небольшой элемент, расположенный под углом к раме. Нажмите на него, чтобы он встал параллельно.

Заблокировалась ручка

Иными причинами, по которым ручка не вращается или вращается с трудом, могут быть:

• провисание створки;
• высохшая смазка.

Проще всего исправить вторую проблему. Надо только смазать все подвижные части профиля машинным маслом или любой другой проникающей смазкой.

Если это не помогло, придется заняться регулировкой петель. Как это сделать, описано выше.

Замена ручки

Для замены сломанной или деформированной ручки придется выполнить небольшой ремонт. Пластина под ручкой отворачивается, а шурупы крепления, скрывающиеся под ней, вывинчиваются. После этого ее можно просто заменить вместе с ограничителем.

Регулировка стеклопакетом

Иногда створки провисают настолько, что даже приподнятые в крайнее верхнее положение, продолжают задевать подоконник. Или же дешевая марка окон не имеет регулируемой фурнитуры, только простейшие петли и запор. Тогда остается единственный способ – стеклопакетом.

Необходимо с помощью нижней петли максимально опустить створку. При закрытом окне шпателем вынимаются штапики (не забудьте пометить расположение) и сам стеклопакет.

Замена стеклопакета

Затем надо открыть створку и в углу со стороны ручки положить прокладки так, чтобы в закрытом положении она надвигалась на них и приподнималась на 5–7 мм. Подниматься должен только угол, а не вся половина окна. Для этого сверху в месте закрывающего механизма кладется еще одна закладка. Таким образом, получается зазор около 5 мм.

Вставляется стеклопакет и плотно фиксируется прокладками и штапиками. После этого резину из рамы можно удалить и проверить работу окна.

Профилактическое обслуживание

Зимний режим

Время от времени следует осматривать отверстия для стока воды и прочищать их.

Обратите внимание! Желательно проводить сезонную регулировку окон. Летом они открываются чаще, поэтому их прижим можно ослабить. Это позволит уплотнителю прослужить немного дольше.

Инструкция по регулировке фурнитуры

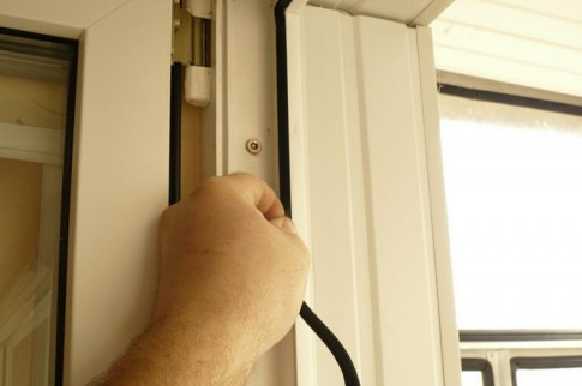

Резину надо периодически осматривать. При появлении признаков стирания или надрывов ее придется менять.

Замена уплотнителя пластикового окна

Как видите, ничего сложного в регулировке пластиковых окон нет. Главное – осторожность в обращении со стеклом.

Видео

Если в чем-то не разобрались, предлагаем посмотреть подробную видеоинструкцию:

Фото

Устранение провисания Створка цепляется боковой стороной Регулировка прижима Прижим сверху Поднятие по оси петель

stroysvoimirukami.ru

Регулировка пластиковых окон своими руками

По прошествии какого-то времени после установки пластиковых окон требуется регулировка запорной фурнитуры. Можно вызвать специалистов из компании установщика, но зачастую, это не всегда удобно: время на ожидание мастера, перенос своих планов и т.п. Плюс конечно расходы за вызов.

На самом деле, при наличии правильной инструкции, регулировка пластиковых окон своими руками легко выполнимая операция.

Когда же требуется регулировка пластиковых окон

1. При открывании окна Вы чувствуете,что створка провисла и цепляет за фурнитуру или видны потертости.
2. При наступлении холодов идет продувание из под уплотнителя

Из инструментов нам понадобится: шестигранник 4мм. Отвертки и плоскогубцы для фурнитуры старых образцов.

Элементы с помощью которых выполняется регулировка окон:

• Два регулировочных винта на нижней петле

• Один регулировочный винт на верхней петле

Самый распространенный случай, это провис нижнего угла створки. В этой ситуации Вам приходится чуть приподнимать окно или балконную дверь за ручку при закрывании.

Для того, чтобы вернуть створке первоначальное положение необходимо подтянуть створку в сторону верхней петли и приподнять вверх.

Чтобы подтянуть в сторону верхней петли, устанавливаем шестигранник в торцевой винт и вращаем по часовой стрелке.

После одного оборота проверяем закрытие. Если провисание небольшое, то оно убирается регулировкой винта верхней петли.

Но иногда, одной регулировки не достаточно и требуется приподнять окно вертикально вверх по оси петель. Для этого снимаем защитный колпачок с нижней петли и шестигранником вращаем регулировочный винт по часовой стрелке.

Подтянули, проверили на закрытие без задевания. Если необходимо, то продолжаем регулировку.

Если створка окна стала задевать фурнитуру или раму (импост) окна сбоку, то её необходимо подтянуть назад по горизонтали в сторону петель.

В зависимости от расположения мест потертостей или задевания:

Если створка трет в нижней части, то регулировка выполняется винтом, который расположенный в нижней петле.

Защитный колпачок можно не снимать, там есть отверстия с двух сторон. Если откосы слишком близко, то откройте окно и используйте отверстие под шестигранник с другой стороны узла регулировки. Степень регулировки + – 2мм.

Если створка задевает раму (импост) сбоку, но в средней или верхней части, то её необходимо полностью увести в сторону петель, для этого подтягиваем регулировочный винт горизонтального положения на верхней петле, как и в случае с провисанием.

Продувание окна по уплотнителю устраняется регулировкой прижима.

На фурнитуре Roto и аналогичных, степень прижима выставляется эксцентриками на створке. Бывают варианты фурнитуры, где своего рода эксцентрики выполнены на ответных частях, на раме.

Установка пластикового окна по гост не регламентирует установку прижима и монтажники чаще всего оставляют его в среднем положении, при этом отметка на эксцентрике (точка) обращена вверх.

Для того чтобы произвести регулировку вставляем шестигранник в паз и вращаем эксцентрик.

Если отметка находится в стороне от уплотнителя, то прижим уменьшается, это так называемый летний режим.

Для перевода в “зимний режим” вращаем эксцентрик в сторону уплотнителя. Если отметка на ближайшем расстоянии от уплотнителя, то створка прижимается плотнее и продувания не будет. Таким образом необходимо настроить все эксцентрики фурнитуры, сверху, сбоку и снизу. Усилие на ручке при закрытии окна немного возрастет.

При регулировке прижима пластиковых окон своими руками в зимний период не забывайте возвращать эксцентрики в средний и летний режим при наступлении весны и лета. Тем самым Вы продлите жизнь резиновым уплотнителям.

remontofil.ru
