Реле давления — маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать, поскольку именно этот узел контролирует состояние гидробака, а также включает и отключает оборудование при необходимости.

Грамотно выполненная регулировка реле давления для насоса — залог комфорта и длительной службы оборудования.

Содержание статьи:

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины — большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображений

Фото из

Стандартное место установки реле давления

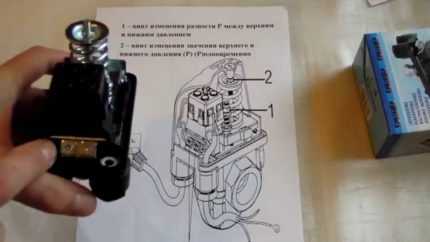

Принцип устройства и специфика работы реле давления

Реле давления в формате комплекта автоматики

Использование реле давления в системе водоснабжения

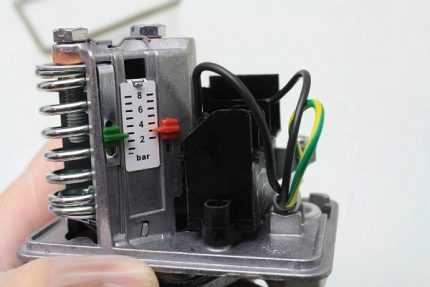

Разборка реле давления для внесения корректировок

Условия для обязательств по ремонту

Регулировка реле давления для водоснабжения

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания.

В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления — это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

А нужна ли вообще настройка?

Безусловно, самостоятельно или с помощью специалиста, но настраивать реле давления понадобится всем, кто собрал свою насосную станцию из отдельных элементов.

Бытует мнение, что готовые насосные станции, купленные в собранном виде, оснащены уже настроенным и подготовленным к работе реле давления. На практике это далеко не всегда именно так.

Перед подключением и настройкой реле давления следует внимательно изучить техническую документацию, предоставленную производителем, чтобы выяснить предельно допустимые значения давления

Каждая водопроводная система имеет индивидуальные характеристики. Да и потребности жильцов дома могут быть разными.

Постоянный напор в системе для дома, в котором имеется лишь душевая кабина, кухонная раковина и ванна, существенно отличаются от потребностей просторного коттеджа с джакузи и гидромассажем. Заводские установки соответствуют реальному положению дел далеко не всегда.

Насосные станции обычно уже укомплектованы реле давления, но все же после подключения его придется настраивать для потребностей конкретной водопроводной системы

Помимо настройки реле давления при установке насосной станции следует также периодически проверять и корректировать его работу.

Эту же операцию придется повторить, если какая-то часть насосной станции вышла из строя, была отремонтирована или заменена. Порядок регулировки оборудования практически не отличается от процедуры его настройки.

Общая терминология показателей

При выполнении настройки реле давления используются некоторые специфические названия. Специалисту они хорошо понятны, а вот новичка могут привести в замешательство. Лучше сразу же уяснить их суть, чтобы не запутаться во время выполнения работ.

Вот эти термины:

• давление включения;
• давление выключения;
• перепад давления;
• максимальное давление отключения.

Давление выключения обычно обозначают как Р_выкл. Иногда этот показатель называют также верхним давлением. Этот показатель, как понятно из названия, указывает на давление, при котором насос начинает или возобновляет работу, и в гидробак начинает закачиваться вода. Обычно производитель по умолчанию выставляет нижнее давление в 1,5 бар.

Давление включения по аналогии также называют нижним давлением и обозначают как Рвкл. Это второй гранитный показатель, на реле, поступившем с завода, обычно выставлено около 3 бар или немного меньше.

Перепад давления или дельта (ΔР) рассчитывается, как разница между нижнем и верхним давлением. В стандартной модели реле давления до настройки этот показатель обычно составляет около 1,5 бар.

Максимальное, а точнее максимально допустимое значение давление выключения позволяет составить представление о максимальном давлении в системе. Превышение этого показателя может нанести существенный вред водопроводу и оборудованию. Обычно этот показатель составляет примерно 5 бар или немного меньше.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой — воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент — электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Галерея изображений

Фото из

Блок автоматики с реле давления для водоснабжения

Точка соединения штуцера с реле давления

Выходы для подключения к пятиходовому штуцеру

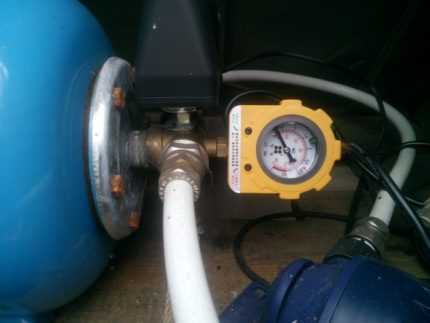

Манометр в формате блока автоматики с реле давления

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней — две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

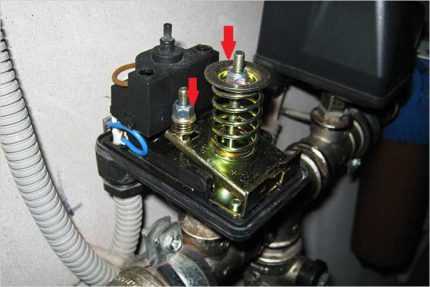

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая — разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения «+» и «-«, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости. Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Несколько полезных рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. важный фактор длительной работы реле давления — правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять. Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. в этом случае придется устройство полностью заменить.

Выводы и полезное видео по теме

Обзор устройства реле давления представлен здесь:

Этот видеоматериал подробно повествует о процессе настройки реле давления:

Настроить реле давления не всегда просто. Нужно действовать осторожно и внимательно. Но понимание принципов работы устройства и особенностей его настройки позволяет справиться с этой задачей вполне удовлетворительно.

sovet-ingenera.com

Самостоятельная регулировка реле давления воды для насоса

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

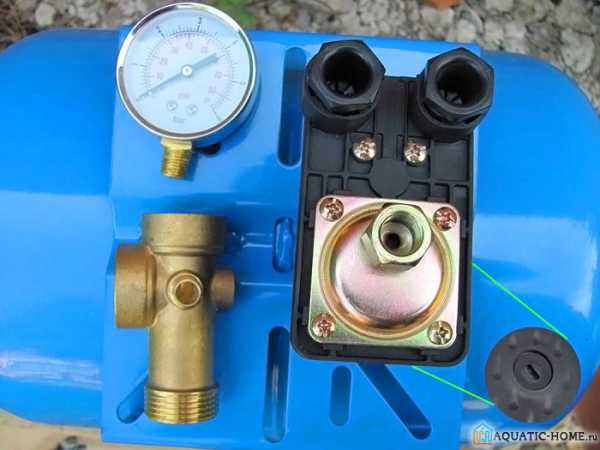

Основной прибор с дополнительными элементами

Содержание статьи

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

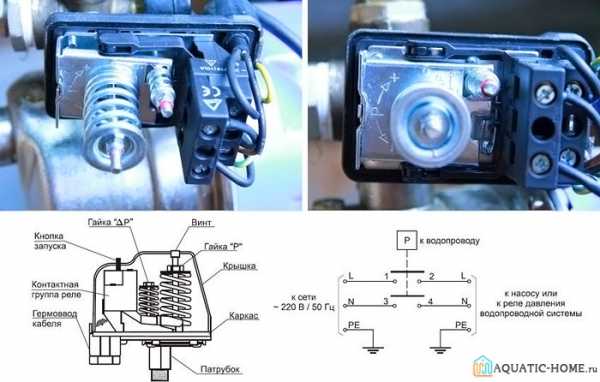

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

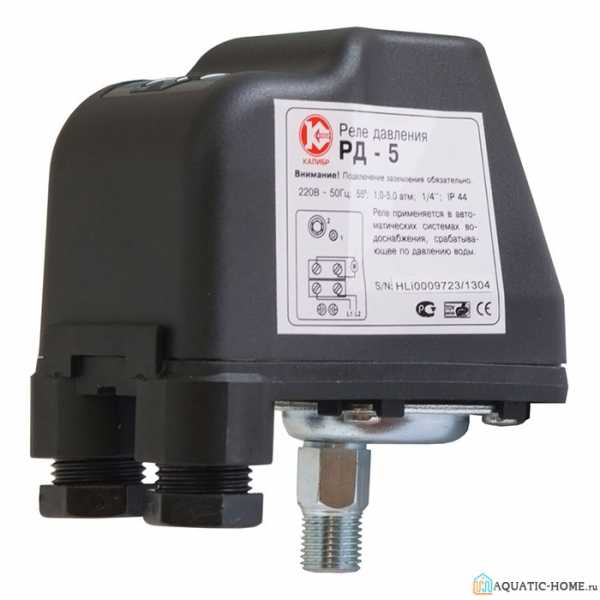

Представлено реле Калибр РД-5

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

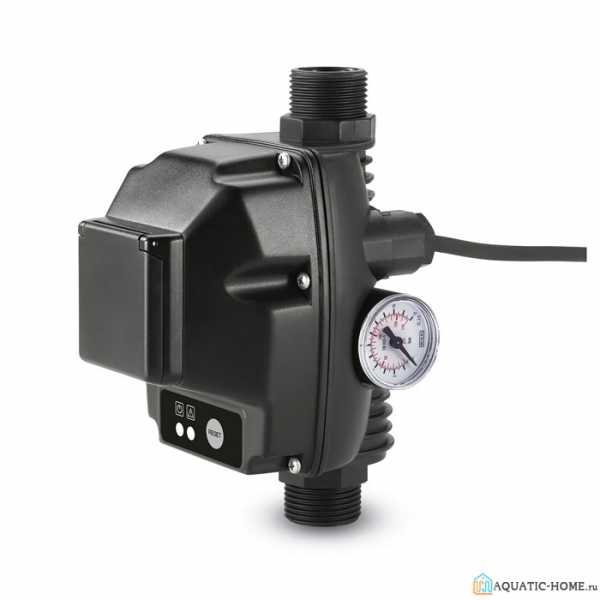

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

aquatic-home.ru

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ЗАКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Похожие материалы — отбираем по ключевым словам

belkin-labs.ru

Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Помогла статья? Оцените её

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Как настроить реле давления воды для насоса

При организации автономного водоснабжения используется насосная станция, включающая такой узел как реле давления. Отвечает он за автоматическую работу водопровода без контроля со стороны человека. От хозяев на этапе монтажа требуется всего две вещи – это правильное подключение станции и грамотная настройка реле.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать.

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Подключение узла

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Контроль давления

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы. Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

Превышение рекомендованных значений приводит к быстрому износу и повреждению груши. Низкие показатели уменьшают напор воды в трубах – наполнять ванну становится проблематично.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

• большая гайка настраивает нижние показатели давления;
• а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Регулировочные болты

Она включает в себя следующие этапы:

1. Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке. Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм., реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит следующим образом:

Устройство узла

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

heatheat.ru

Регулировка реле давления воды для насоса

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения. а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях. которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

• После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

• Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
• Отключить насос.
• Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
• Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
• Закрыть кран.
• Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Посмотрите статьи по теме:

Выбор системы водоснабжения частного дома: обзор существующих систем Система водоснабжения частного дома из скважины: рекомендации по созданию Технология выполнения промывки и опрессовки системы отопления Какое давление воды должно быть в водопроводе и способы его повысить

Как производить регулировку реле давления насосной станции

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Конструкция и принцип работы реле давления

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Николаев Олег Петрович

Самостоятельная установка и регулировка реле давления воды для насоса

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака. что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление. так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Популярные запросы

автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

Проверка знаний

Выбор редакции

Теплый электрический плинтус: цена и монтаж

Потолочные инфракрасные обогреватели с терморегулятором

Диммеры для светодиодных ламп 220в

Приточная вентиляция в квартире с фильтрацией

Розетки и выключатели — лучшие бренды

Источники: http://delai-remont.com/vodosnabzhenie/regulirovka-rele-davleniya-dlya-nasosa.html, http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html, http://aquatic-home.ru/regulirovka-rele-davleniya-vody-dlya-nasosa.html

santex1.ru
