Как устроен бойлер — конструкция, схема, принцип работы

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас. Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы. Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

Конструкция бойлера

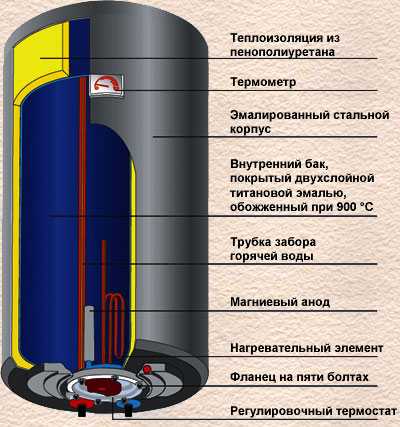

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
внутренний бак;
теплоизоляционную прослойку между внутренней емкостью и корпусом;
трубчатый электронагреватель;
термостат с возможностью регулировки температуры нагрева;

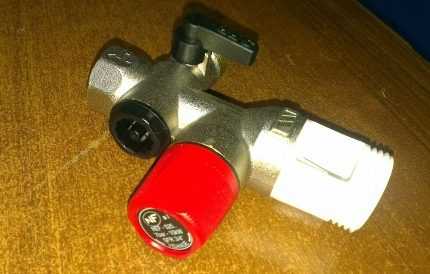

предохранительный клапан;
защитный магниевый анод;
схема управления и индикации.

При выборе бойлера нельзя не заметить большую разницу в цене даже между разными моделями одного производителя. Она обусловлена, прежде всего, технологией и материалом изготовления внутреннего бака, а также наличием электронного блока управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

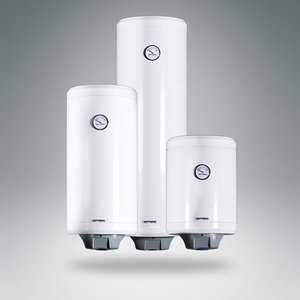

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

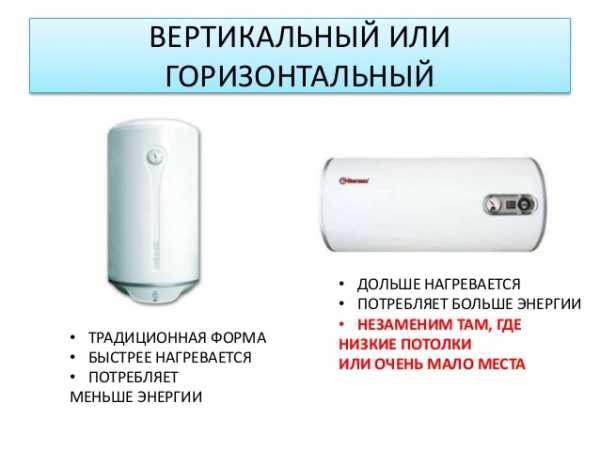

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом — чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850

оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

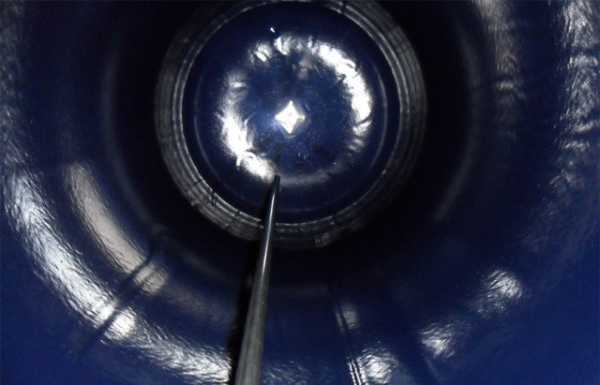

Фото внутреннего эмалированного бака водонагревателя

Парадоксально, но основной недостаток такого покрытия проистекает из его достоинства – высокая твердость слоя малопластична и со временем постоянные перепады температуры воды приводят к образованию микротрещин в его слое, которые в итоге способствуют разрушению бака.

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию. Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70^о

С, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера. Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии. Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой. На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств. Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

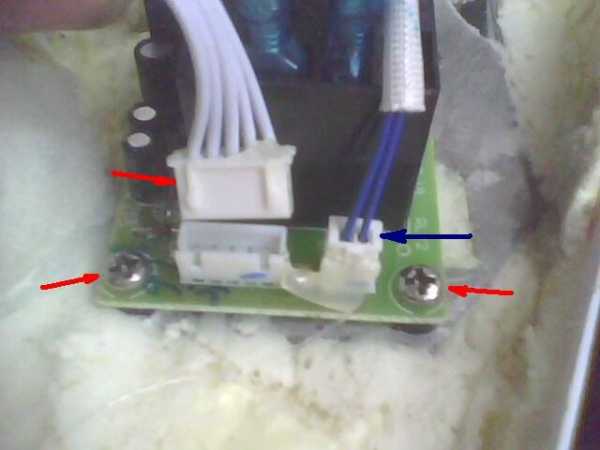

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

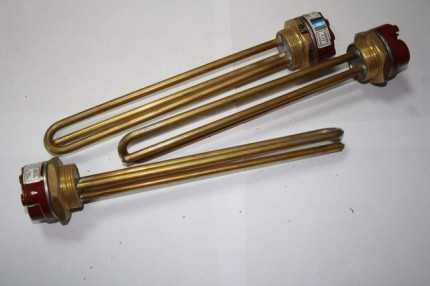

«мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Некоторые модели бойлеров комплектуются несколькими нагревателями. Такая конструкция позволяет осуществлять ступенчатую регулировку нагрева, а также уменьшает количество циклов включения для каждого из них (скачки напряжения во время включения приборов влияют на их долговечность).

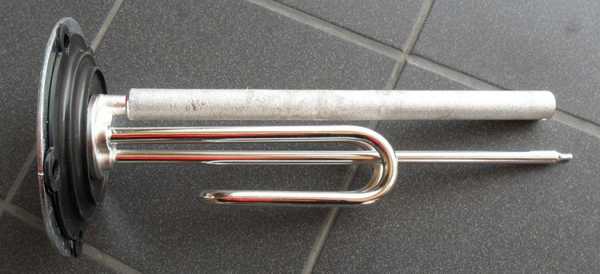

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод). Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления. Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере. Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм). Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Особенность теплой жидкости подниматься вверх не позволит использовать бойлер вертикальной конструкции, расположив его параллельно земле. На это стоит обратить пристальное внимание, выбирая тип устройства под свои нужды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

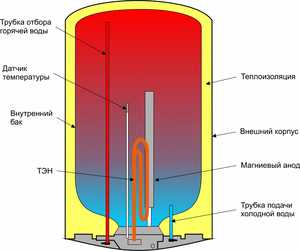

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

В случае применения нескольких нагревателей, для поддержания температуры на заданном уровне используется один ТЭН. Остальные включаются при сильном расходе, многократно повышая мощность нагрева. Такая схема повышает экономичность и надежность прибора.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан — при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.

all-for-teplo.ru

Устройство и принцип работы бойлера

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

электрические накопительные нагреватели;
бойлеры косвенного нагрева;
газовые бойлеры;
проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

сталь с эмалированным покрытием;
нержавеющая сталь;
пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

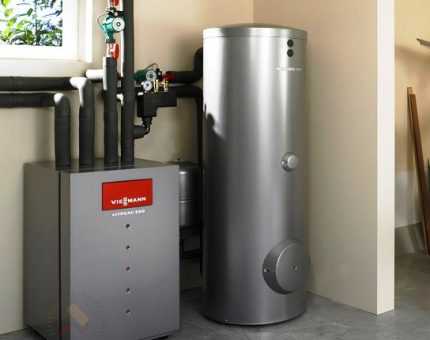

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

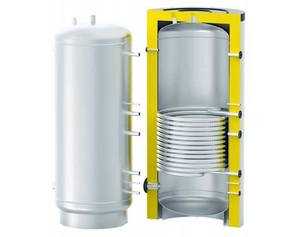

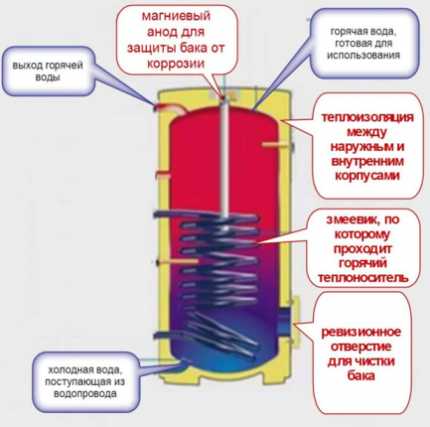

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

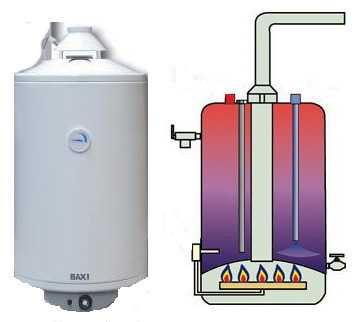

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

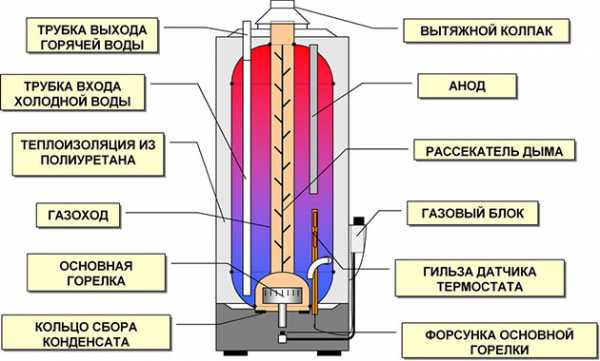

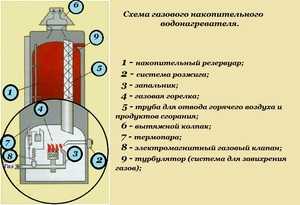

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

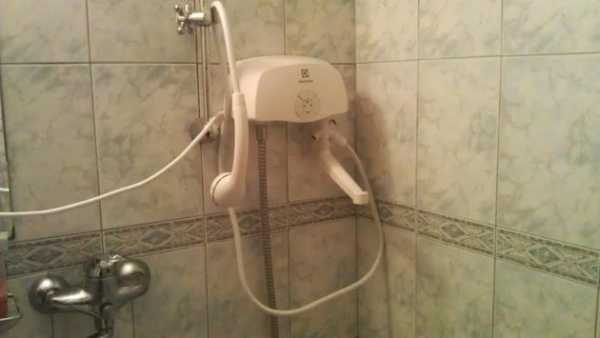

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

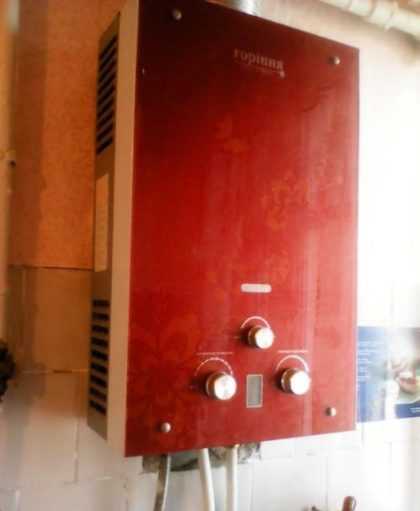

газовые колонки;
проточные электронагреватели.

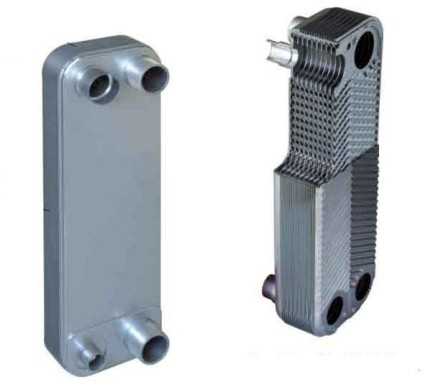

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

cotlix.com

Принцип работы накопительного электрического водонагревателя

Стандартный принцип работы накопительного электрического водонагревателя объясняется взаимосвязью между конструктивными элементами водогрейного оборудования и простыми законами элементарной физики.

Температура и скорость нагрева, а также объём воды напрямую зависят от нескольких факторов, которые обязательно должны учитываться при выборе бойлера.

Устройство электрического водонагревателя накопительного

Базовая комплектация накопительного водогрейного оборудования электрического типа представлена:

стандартным корпусом;
баком с теплоизолирующим слоем;
нагревательными элементами в виде ТЭНов;
защитным магниевым анодом;
термостатом;
блоком для управления;
системой безопасности;
индикаторным элементом;
электрическим кабелем.

В подобном типе оборудования использование горячей воды возможно исключительно после полного нагрева, поэтому предварительный процесс подготовки жидкости является обязательным.

Устройство водогрейного накопительного оборудования электрического типа является стандартным и включает в себя несколько основных конструктивных элементов, которые могут различаться техническими особенностями и характеристиками.
Корпус водогрейного прибора
Электрические накопительные бойлеры, как правило, характеризуются наличием внешней оболочки, представленной стальным корпусом. Водогрейные приборы с минимальным полезным объемом, который не превышает 15 л, чаще всего выпускаются с высокопрочным пластиковым корпусом.

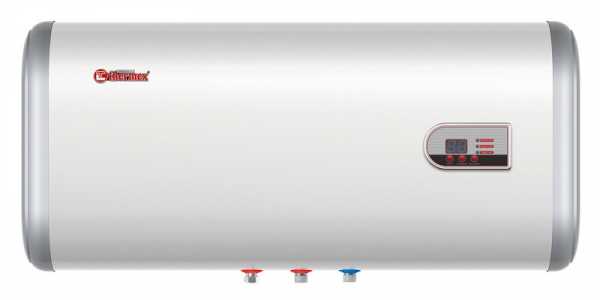

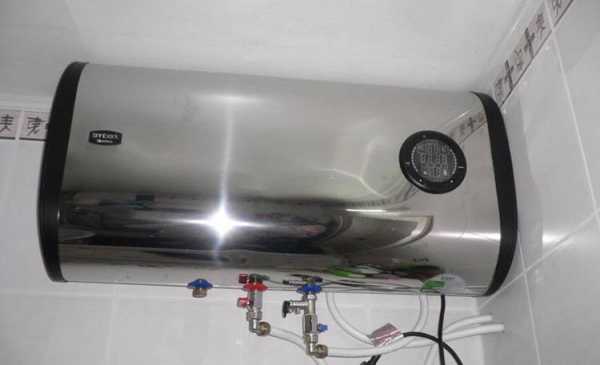

Горизонтальный накопительный водонагреватель
Модельный ряд, представленный водонагревательными приборами с объемом в 30 л, чаще всего имеют комбинированный металло-пластиковый корпус. По форме в настоящее время выпускаются приборы цилиндрического, прямоугольного и slim типа.
Как производится установка водонагревателя в ванной комнате, вы узнаете на нашем сайте. Общие правила и рекомендации.
Критерии выбора электрического бойлера для воды представлены здесь.
Какой водонагреватель лучше выбрать — проточный или накопительный? Сравнение этих приборов приведено по ссылке.
Особенности бака
Наиболее современные накопительные водонагреватели обладают баком, выполненным на основе стабилизированных и высокопрочных стальных сплавов, которые характеризуются устойчивостью к коррозийным изменениям.
Внутренняя поверхность покрывается слоем стеклофарфора, который подвергается высокотемпературному обжигу. Стеклофарфоровое покрытие является химически нейтральным и коррозионно-устойчивым.

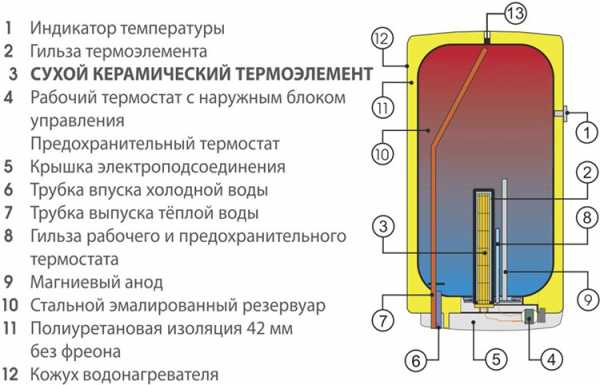

Устройство накопительного водонагревателя для вертикального монтажа
Особая кристаллическая структура стеклофарфорового бака способна выдержать даже очень высокие деформирующие нагрузки. Защиту внутреннего бака осуществляет магниевый анод, который эффективно предотвращает процессы коррозии электрохимического типа.
Периодическая замена такого элемента положительно сказывается на сроке службы водогрейного прибора.
Нагревательные элементы и магниевый анод
Одним из основных конструктивных элементов водогрейного оборудования является стальной фланец, используемый для фиксации термо-электронагревателя в виде нихромовой спирали в медном кожухе, а также магниевого жертвенного анода и термостата.
Особенностью опорного фланца съемного типа является его закрепление на корпусе оборудования посредством обычного резьбового или болтового соединения.

Магниевый анод
Блок управления
Блок, отвечающий за управление и контроль водогрейной системы, включает в себя целый набор датчиков и специальных приборов, что позволяет осуществлять выбор и последующий контроль температурного режима нагреваемой воды, а также расход холодного и горячего водоснабжения. Также посредством специальных приборов производится контроль наполненности бака водой.
Принцип работы
Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.
Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.

Принцип работы водонагревателя
Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.
Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.
Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.
В штатном режиме снижение температурных показателей воды в резервуаре вызывает замыкание контактов терморегулятора и последующее подключение к электрической сети.
Схема работы накопительного водонагревателя

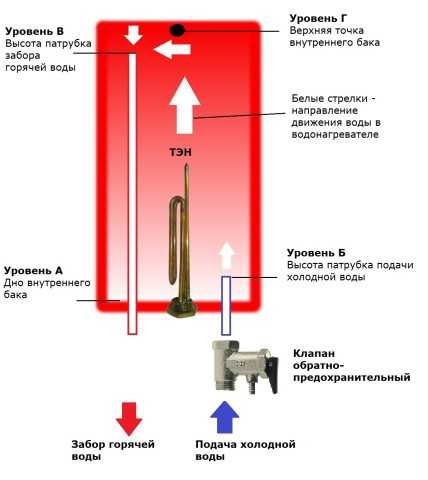

Стандартная схема работы водогрейного оборудования базируется на принципе разделения нескольких водных слоев, отличающихся разным температурным режимом. Отбор горячей жидкости из водонагревателя производится через патрубок горячего водоснабжения.
Такая трубка имеет строго определенную длину, достигающую верхнего, наиболее прогретого слоя. Законы физики не позволяют располагать параллельно водогрейный прибор вертикальной конструкции.

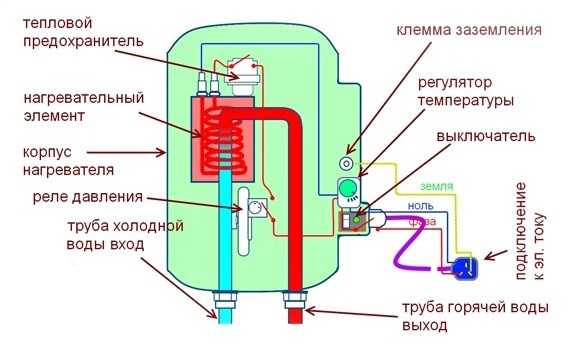

Электрическая схема накопительного водонагревателя
При выборе накопительного бойлера электрического нагрева нужно обращать внимание на его конструктивные особенности, а также учитывать основные правила монтажа водогрейного прибора.
Факторы, от которых зависит скорость нагрева
В любых накопительных водогреях, функционирующих с использованием электрической энергии, процесс нагрева воды осуществляется одним или двумя нагревательными элементами, которые могут обладать различными показателями мощности.

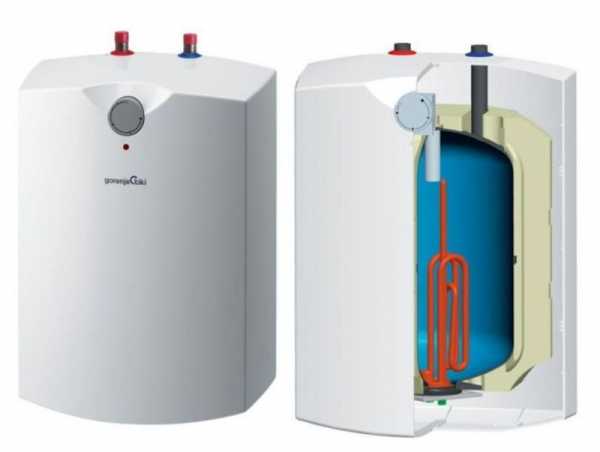

Комплектация небольших по объёму резервуаров (не более 15 л) представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. В накопительных электрических водонагревателях полезным объёмом 50 л чаще всего устанавливается ТЭН на 1,5 кВт. Высокомощные водогрейные конструкции, имеющие резервуар на уровне 100 л, оснащаются нагревательным элементом с мощность в 2,0-2,5 кВт.
Традиционный вариант водогрейных приборов представлен оборудованием, в котором монтируются ТЭНы в виде медной трубки изогнутой формы с установленной внутри нитью на основе нихрома, эффективно проводящей электрический ток.
Такой вариант нагревательного элемента носит название «мокрый».
Вода нагревается при соприкосновении с нагревательным элементом.
Время нагрева воды напрямую зависит от таких факторов, как мощность бойлера, площадь поверхности нагревательного элемента, а также коэффициент тепловой отдачи.
Чтобы сохранить воду в нагретом состоянии в условиях уже отключенного нагревательного элемента, необходимо изолировать накопительный резервуар от тепловых потерь. Поэтому крайне важно приобретать современное накопительное водогрейное оборудование, обладающее достаточным количеством высококачественного и долговечного теплоизоляционного материала.
delaemvannuu.ru
разновидности конструкций и принцип работы
Централизованное горячее водоснабжение в России требует обязательных ежегодных профилактических работ. Единственный способ сохранить горячую воду в период отключения — установка водонагревателя. Многие квартиры и загородные дома не обеспечены подачей горячей воды.
Для их владельцев наличие устройства для нагрева воды является обязательным. Информация о типах нагревателей и разновидностях устройства бойлеров поможет выбрать оптимальную модель.
Разновидности водонагревателей
Все устройства нагрева воды можно разделить на две группы: проточные и накопительные. Проточные разновидности позволяют только временно решить проблему горячего водоснабжения. Использование их сопряжено с сокращением потребления воды.
Принцип действия основан на скоростном нагреве жидкости, проходящей через нагревательный элемент. С помощью таких моделей не удастся нагреть воду выше шестидесяти градусов. Потребление электроэнергии чрезвычайно высокое.
Накопительные водонагреватели не имеют подобных недостатков, но требуют наличия свободного места, достаточного для размещения крупногабаритной емкости.
Они удобны в эксплуатации и позволяют пользоваться горячей водой с максимальным комфортом. В быту накопительный водонагреватель часто называют бойлером.
Устройство накопительных электрических водонагревателей
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения
Преимущества и недостатки бойлеров
Именно накопительные водонагреватели используют при отсутствии централизованной системы подачи горячей воды. Пользоваться ими настолько удобно, что нередко их устанавливают даже для кратковременной эксплуатации в периоды отключения горячего водоснабжения. Этому способствует значительное количество преимуществ:
Возможность нагрева больших объемов воды.
Способность обеспечивать водой несколько точек водозабора. Один бойлер можно использовать для снабжения нескольких ванных комнат и умывальников. Это свойство чрезвычайно полезно для загородных домов.
Функционирование устройства не зависит от напора воды. Это главная особенность накопительных водонагревателей. В проточных моделях температура нагрева регулируется именно изменением скорости прохождения воды через нагреватель.
Возможность нагрева жидкости до высоких температур. При необходимости на выходе устройства можно получить температуру до 85 градусов.
Качественная теплоизоляция бака дает возможность в течение длительного времени сохранять температуру. Такое свойство позволяет добиться существенной экономии и делает эксплуатацию водонагревателя более удобной.
Разумеется, как и любые другие устройства, бойлеры для нагрева воды имеют свои недостатки. Однако к особенностям эксплуатации таких приборов легко привыкнуть. Среди минусов можно выделить следующие:
Первоначальный нагрев полностью заполненного бака занимает длительное время.
При небольшом расходе воды постоянное поддержание требуемой температуры сопряжено с дополнительными затратами энергии на нагрев.
Размещение емкости требует наличия достаточного свободного пространства. Если площадь ограничена, придется отдать предпочтение компактной модели.
Высокая стоимость. Устройства проточного нагрева стоят значительно дешевле, но не подходят для постоянного использования.
При длительном отсутствии забора качество воды может снижаться. При перерывах в эксплуатации рекомендуется сливать жидкость из бака.
Способы нагрева
Метод нагрева выбирается в зависимости от наличия определенного топлива и условий эксплуатации. Важную роль играет и удобство эксплуатации устройства. По источнику нагрева бойлеры делятся на четыре группы:
Электрические. Это самая распространенная и многочисленная группа агрегатов. Такие модели заслуженно считаются наиболее удобными в эксплуатации, поскольку требуют только подключения к электрической сети. Подавляющее большинство электробойлеров имеют мощность от 1 до 3 кВт. Питаются они от стандартной сети переменного тока. В случае частых перебоев с электроснабжением рекомендуется рассмотреть модели с другим способом нагрева.
Газовые. Вторые по популярности устройства. Газовый нагрев выгодно с экономической точки зрения использовать лишь в газифицированных домах. Возможно и подключение агрегата к баллону. Однако применение сжиженного природного газа из баллонов сопряжено с большими денежными затратами.
Твердотопливные. Эти модели ранее были довольно популярными, но сегодня используются редко. Топливом служит кокс или каменный уголь. В некоторых моделях предусмотрено использование дров. Экологичность таких устройств невысокая, однако их с успехом применяют в сельской местности, где уголь и дрова стали самым доступным видом топлива.
Косвенного нагрева. Для нагрева используется сторонний источник тепла. Для этих целей могут применяться всевозможные печи и камины, сквозь которые проходит водяной контур. Иногда нагрев осуществляется системой отопления, однако такой способ нецелесообразен, ведь горячая вода нужна круглый год, а отопление — только в холодные месяцы.
Теоретически возможно применение жидкого топлива. Однако ввиду сложности конструкции этот метод не используется в серийно производимых агрегатах.
Как работают водонагреватели накопительные электрические
Особенности конструкций
Принципиальная схема бойлера довольно проста. В зависимости от источника нагрева и дополнительных функций в составе устройства могут присутствовать те или иные элементы. Однако любая модель имеет три основные составляющие:
Емкость для воды. Может быть изготовлена из различных материалов. Наиболее распространены баки из нержавеющей стали. Антикоррозионные свойства и высокая прочность позволяют обеспечить длительный срок службы. Пластиковые емкости менее долговечны, но хорошо переносят деформации, которые могут возникать вследствие замерзания жидкости в неотапливаемом помещении в зимний период.
Устройство нагрева. Определяется типом используемого топлива. Газовые нагреватели снабжены горелкой особой конструкции. На схеме газового бойлера в разрезе видно, что через емкость с водой проходит канал для отвода продуктов сгорания, который обеспечивает дополнительный подогрев жидкости. Электрические модели снабжены трубчатым электронагревателем, питающимся от электрической сети. В устройствах косвенного нагрева через бак проходит теплообменник в виде змеевика, по которому циркулирует теплоноситель.
Трубы для подключения подачи холодной воды и водозабора. Обычно бойлер снабжается водой от водопровода. К трубам водозабора бойлера и холодного водоснабжения подключается смеситель, в котором температура жидкости доводится до комфортного уровня.
Устройство бойлеров для нагрева воды любых конструкций предполагает автоматический контроль температуры. Современные модели позволяют произвольно задавать желаемую температуру с высокой точностью.
Механизм работы
Имеет смысл рассмотреть отдельно принцип работы электрического бойлера и газового водонагревателя. Механизм нагрева имеет общие черты, но тип энергоносителя влияет на некоторые особенности. Газовые агрегаты работают по следующей схеме:
Горючее подается к горелке.
Пьезоэлектрический запальник обеспечивает поджиг газовой смеси.
С помощью регулятора устанавливается желаемая температура нагрева.
Горелка нагревает воду, находящуюся в баке.
По достижении требуемой температуры горелка отключается автоматически.
При охлаждении жидкости в баке, в том числе вследствие водозабора и поступления свежей водопроводной воды, автоматика самостоятельно включает горелку.
Электрические бойлеры работают по схожему алгоритму. Вместо подачи газа используется подключение ТЭНа к электрической сети. Регистрация температуры жидкости в баке осуществляется при помощи термопары. В случае снижения температуры на установленную величину автоматически включается подача электроэнергии к нагревателю. При хорошей теплоизоляции бака вода может долго сохранять температуру, что обеспечивает существенную экономию.
Объем бака
Важный параметр конструкции бойлера — объем бака для воды. Бытовые модели имеют емкость от 5 до 150 литров. Загородный дом позволяет без затруднений использовать довольно габаритные устройства. В ванных комнатах многоквартирных домов площадь часто ограничена. Поэтому выбору оптимального объема бака следует уделить особое внимание.
Обычно средние и компактные модели бойлеров вполне способны удовлетворить большинство потребностей в личной гигиене, стирке и уборке дома. Выбор объема бака на основе визуального осмотра не обладает достаточной точностью. Современные дизайнерские решения дали возможность выглядеть компактно даже бакам существенной вместимости.
Для правильного выбора модели стоит произвести расчет расхода воды и учесть индивидуальные особенности ее потребления. Упростить эту задачу поможет следующий алгоритм:
Сначала необходимо определить теоретический расход. Практика показывает, что средний расход воды в смесителе составляет от трех до шести литров в минуту. Примерно половина этого объема приходится на воду из бака. Если бойлер будет обслуживать несколько точек водозабора, нужно суммировать расходы.
Далее стоит определить время использования смесителей у раковины и душа. Расчет можно упростить, если использовать средние значения. Чаще всего за однократный сеанс приема душа может быть израсходовано от десяти до сорока литров воды. Половина этого объема принимается за расход горячей воды. Для получения более точных результатов рекомендуется включить душ с желаемым напором на необходимое время. С помощью емкости известного объема можно определить фактический расход воды. Емкость бака можно принять равной половине измеренного расхода.
Полученные значения желательно откорректировать в соответствии с индивидуальными привычками пользования горячей водой. Необходимый объем бака возрастает пропорционально количеству человек, желающих принять душ без ожидания нагрева свежей порции водопроводной воды. Отсутствие посудомоечной машины увеличивает расход воды на кухне. Наибольший расход наблюдается в утренние и вечерние часы.
Не следует забывать и о мощности нагрева. Если потребность в горячей воде велика, а площадь помещения не позволяет использовать бак большого объема, имеет смысл приобретать водонагреватель увеличенной мощности. Это позволит в максимально короткий срок провести нагрев холодной воды до требуемой температуры.
Техника безопасности
Водонагреватель любой конструкции требует тщательного соблюдения правил пожарной и электрической безопасности. Газовые модели представляют повышенную опасность вследствие возможного взрыва в результате утечки бытового газа. Для предотвращения опасных ситуаций следует неукоснительно соблюдать рекомендации по подключению и обслуживанию агрегата.
Эксплуатация в условиях повышенной влажности и непосредственный контакт с водой — основные факторы риска при использовании электрических моделей. Бойлер устроен так, что большинство аварийных ситуаций предотвращается защитными системами. Однако действия автоматики не отменяют необходимость соблюдения элементарных требований электробезопасности.

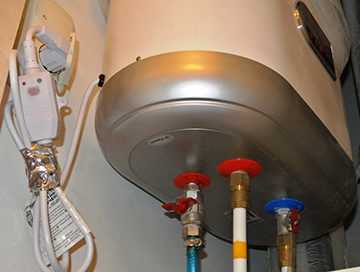

Все современные модели электрических бойлеров снабжены устройством защитного отключения. Эти узлы не просто предотвращают короткое замыкание, а прекращают подачу напряжения на агрегат в случае утечки тока на корпус прибора. Подобная система обеспечивает наилучшую защиту от поражения электрическим током.

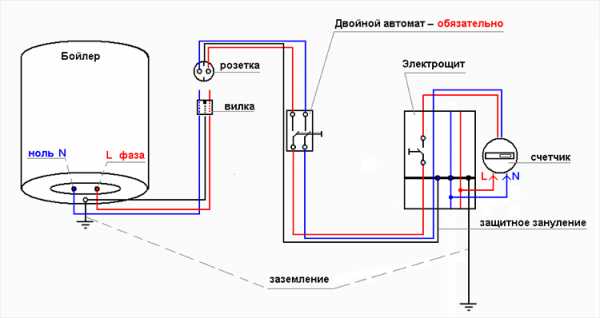

Заземление является обязательным условием эксплуатации электрического водонагревателя. Водопроводная вода — хороший проводник электричества, а человек непосредственно контактирует с водой, поступающей из включенного в сеть устройства. Риск поражения электрическим током при неправильном подключении агрегата чрезвычайно велик.
Бойлер любой конструкции может стать отличной заменой централизованному горячему водоснабжению. Наиболее популярны газовые и электрические модели. Использование природного газа экономически выгодно в газифицированных домах.
Эксплуатация электрических водонагревателей отличается максимальным удобством. Современные агрегаты характеризуются привлекательным внешним видом, удобным контролем температуры нагрева, эффективностью работы и наличием всех необходимых систем безопасности.
Устройство водонагревателя накопительного типа ARISTON
Водонагреватели накопительные как это работает
oventilyacii.ru
схема и принцип работы водонагревателя
В летнее время, когда начинаются плановые отключения горячей воды, от многих проблем может спасти электрический или газовый водонагреватель, обеспечив человеку дополнительные удобства. Чтобы подобрать оптимальный вариант, для начала необходимо ознакомиться с разновидностями такого оборудования, узнать устройство бойлера и понять, как он действует.
Краткая историческая справка
В 1760 году швейцарец Соссюр придумал солнечный водный обогреватель. Он взял две емкости с водой и поместил их в сосновую изолированную коробку, сверху закрытую стеклом. Солнечный свет, преодолевая стекло, попадал на черную подкладку коробки, которая при поглощении солнца превращала его в тепло, в результате чего вода нагревалась. Но это был только опыт. В 1891 году в США выпустили первый солнечный водонагреватель для продажи.
В 1868 году английским художником Моэном изобретен первый домашний водонагреватель, работающий на твердом топливе. Изобретение было названо гейзером в честь горячего источника в Исландии. Прибор нагревал протекающую через трубы воду горячими газами от горелки, которая располагалась внизу, и вода стекала в ванну или подставленный сосуд. Изобретение осталось без будущего, так как не имело дымохода и представляло опасность для человека.
Серии опытов по изобретению водонагревателя были предприняты в Европе и США. В конце XIX века американцы уже продавали свои первые газовые водонагреватели, а позднее норвежский инженер Эдвин Руд, эмигрировав в США, создал газовый накопительный водонагреватель, который и сейчас активно используется в Америке. В 1905 году одна из европейских компаний выпустила первый в мире газовый водонагреватель, изобретателем которого был немецкий инженер Йоханн Вайплант.

С тех пор газовые колонки почти не изменились, однако усовершенствовалась их система безопасности. В 1987 году в Берлине в продажу поступил первый электрический водонагреватель с электронным управлением.
Упоминания о накопительных электрических нагревателях появлялись еще в 30-х годах. Но только в середине 90-х годов французской компанией Atlantic была разработана и усовершенствована система сухого тэна.
В России в 40-х годах начался выпуск газовых проточных водонагревателей. В 90-е годы из-за рубежа стали завозить электрические, которые и в настоящее время пользуются популярностью.
Устройство электрических приборов
В квартирах и частных домах чаще всего применяются электрические водонагреватели. Этому есть несколько объяснений. Во-первых, невысокая цена, не нужны никакие разрешения, а во-вторых, приборы являются надежными, если установлены по всем правилам техники безопасности. Конструкция их простая и сосредоточена на двух главных элементах — баке и нагревательном приборе.

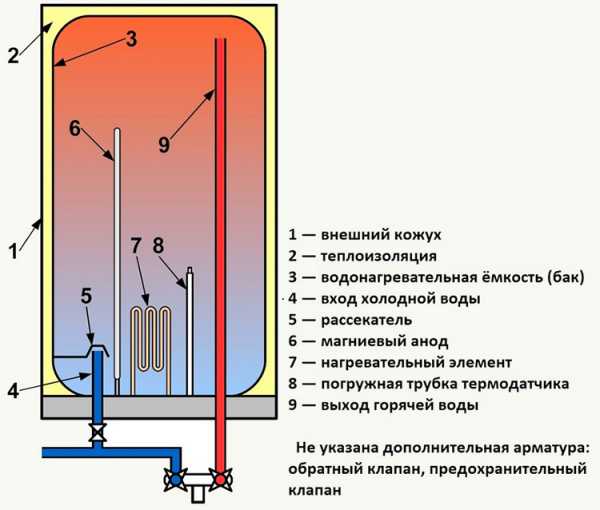

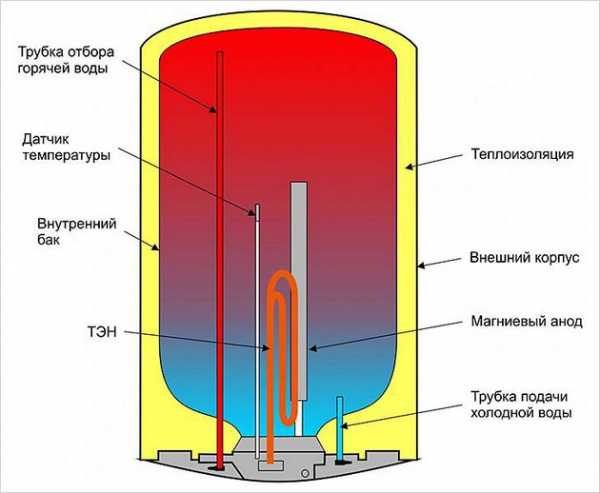

Основной частью любого водонагревателя является бак. Принцип действия бойлера можно сравнить с термосом. Баки изготавливаются из самой устойчивой к коррозиям стабилизированной стали, изнутри покрываются стеклофарфором, который из-за своей химической нейтральности и особой кристаллической структуры обладает многими полезными свойствами. Именно благодаря такому покрытию вода даже при интенсивной работе системы остается чистой.
Внутри прибора находятся трубки, которые отвечают за подачу и забор воды. Вода, поступая снизу, распределяется по баку с помощью рассекателя струи по принципу несмешивания разных слоев жидкости. Нагретая вода идет вверх, где происходит ее забор. Во фланце, который является съемным, собраны следующие элементы:
ТЭН — нагреватель, состоящий из нихромовой спирали;
термостат по контролю за температурами;
магниевый анод, уменьшающий коррозию.
При покупке нужно учитывать, из чего состоит внутреннее покрытие резервуара: это должны быть нержавеющая сталь, титан и стеклофарфор. Гарантийный срок таких изделий будет 7-10 лет. Принцип работы водонагревателя связан с его типом. Имеется три типа таких агрегатов: накопительный, проточный и наливной. Особенность работы накопительного варианта состоит в постепенном нагревании воды до нужной температуры после установки программы. После нагревания прибор автоматически отключается, а после остывания — включается. Суть проточного водонагревателя заключается в запуске ТЭНов после открытия холодной воды.
Косвенные водонагреватели
Эти приборы в обычном режиме не производят горячую воду, а подают ее из парового котла. Внешне такой нагреватель похож на бочку. Сейчас стали выпускать и прямоугольные модели, которые обычно изготавливаются в одном стиле с котлом и ставятся под ним для экономии места в котельной. Внутренняя поверхность бойлера выполнена из стали или пластика, а емкость для нагрева воды изготовляется из теплоизолирующего материала.
В середине находится латунный или стальной теплообменник, по которому идет теплоноситель в форме змеевика. Холодная вода подается в низ бака, горячая — сверху. При желании получить воду с температурой 55 градусов теплоноситель должен нагреться до 80 градусов — это один из минусов бойлера. Второй состоит в том, что очень долго загружается бак. Если в семье более трёх человек, то кому-то придется ждать.
Как и электрические, косвенные водонагреватели имеют магниевую защиту от коррозии. Есть усложненные модели, оборудованные двумя змеевиками: тогда второй можно присоединить к другому котлу и вода будет греться быстрее. При покупке нужно правильно рассчитать объем воды на семью, чтобы выбрать размер бака. На одного человека необходимо около 100 литров воды.
Преимущества косвенного нагревателя:
Не перегружается электропроводка во время отопительного сезона, так как бойлер работает от центрального отопления и электричество ему не нужно.
Бойлер не взаимодействует с проточной водой, поэтому безопасная и долгая жизнь ему обеспечена.
Благодаря циркуляции горячая вода поступает сразу при открытии крана.
Косвенный водонагреватель в любой момент можно переключить на другой источник тепла или применить сразу несколько.
Имеются и негативные стороны работы этой системы. Главной из них является то, что для переоборудования потребуются серьёзные финансовые затраты. К другим недостаткам косвенных нагревателей относятся:
Высокая цена, по сравнению с электрическими и газовыми водонагревателями.
В начале подключения вода греется до двух часов, а это негативно сказывается на отопительной системе дома.
Для бойлера с большим объемом необходимо специальное помещение.
Первая ошибка, с которой сталкиваются покупатели, — это неправильное место бойлера. Он должен устанавливаться как можно ближе к котлу или выходу центрального отопления. Вторая ошибка заключается в том, что неправильно подключается подача холодной воды: оптимально теплоноситель входит в нагреватель сверху и выходит снизу.
Газовые накопительные системы
Такие приборы по своей конструкции напоминают электрические. Единственное, что их отличает, — это установленная внизу газовая горелка, в то время как дымоход находится вверху. Принцип работы бойлера такой же, но источником тепла здесь является горелка, которая нагревает водяной бачок.
Состоит из следующих элементов:
корпус из стали;
бак;
термоизоляция;
вытяжка;
теплообменник;
датчик по расходу топлива;
горелка;
защитная система;
блок управления.
Схема работы бойлера следующая: вода под давлением, которое создает сам пользователь, течет в бак и нагревается. Как видно на рисунке, вода становится горячей не только от горелки, но и от тепла продуктов горения. Это происходит с помощью стального газохода, который проходит сквозь бачок и делится своим теплом с водой. Горелка управляется при помощи электронного блока, задача которого — поджечь ее или затушить при достижении определенной температуры.
Корпус защищен магниевым анодом. К сожалению, при всей простоте использования этот вид водонагревателей особой популярностью не пользуется из-за некоторых сложностей оформления и подключения газовых установок. Есть еще один минус — чтобы пользоваться газовым бойлером, нужно приобрести хороший кондиционер, а это доступно не каждому.
kaminguru.com
Устройство водонагревателя: принцип работы, разновидности

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.
Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.
Типы электрических водонагревателей
Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.
Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.
Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.
Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.
Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.
Накопительный водонагреватель

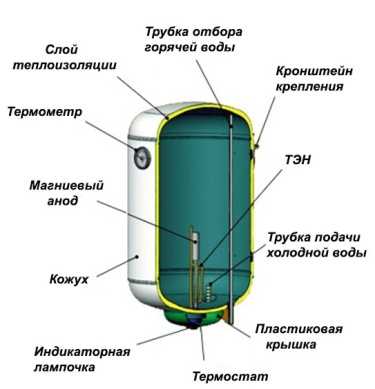

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.
Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.
Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.
Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.
В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.
Проточный водонагреватель

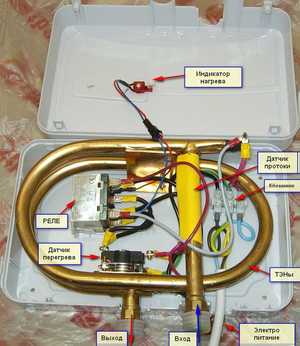

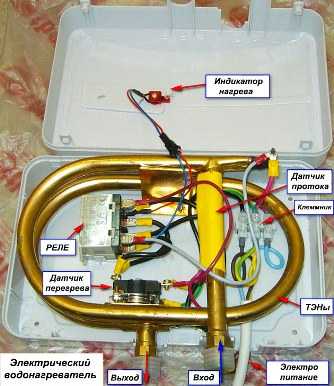

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.
Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.
Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.
Обзор рынка электрических водонагревателей
В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.
Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.
Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.
К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:
модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.
Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.
Заключительная часть
Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.
Видео по теме

profazu.ru
Бойлер косвенного нагрева: устройство и принцип работы
Бойлер косвенного нагрева (БКН) – отличное решение для дач, частных домов, отелей, спортивных комплексов и других помещений, не подключенных к централизованному водоснабжению. Это оборудование без труда справляется с нагревом больших объемов, легко поддерживает нужную температуру и обеспечивает бесперебойную подачу горячего потока.
Словом, если вы подыскиваете бюджетный водонагреватель в комплект к одноконтурному котлу – рассмотрите вариант установки в доме БКН. А чтобы выбор был проще, мы рассмотрим детально принцип работы этого прибора, схемы его подключения и подскажем, на что обратить внимание при покупке.
Содержание статьи:
Конструктивные особенности и принцип работы БКН
Бойлер косвенного нагрева может работать только на ресурсах внешнего источника, но для обслуживания системы в теплое время года можно подключить ТЭН.
Чтобы обеспечить бесперебойную подачу, в системе предусматривают рециркуляционный контур – вода будет постоянно двигаться по трубам, а при открытии крана в подключенных к контуру точках водоразбора потечет горячий поток.

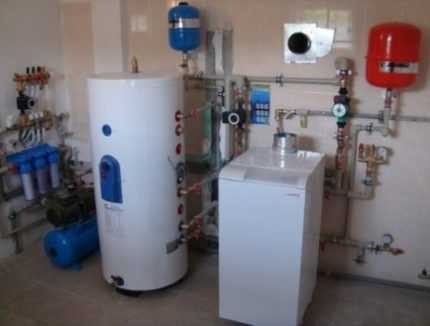

Бойлер косвенного нагрева обычно устанавливается рядом с отопительным котлом, и этот «дуэт» занимает довольно большую площадь, особенно если оба прибора напольного типа
Таким образом, прибор позволяет значительно сэкономить на энергоресурсах, но при этом получать не меньший комфорт, чем при использовании централизованной системы горячего водоснабжения.
Как устроен бойлер косвенного нагрева
Прибор, греющий воду по косвенному принципу. – это утепленная накопительная емкость, внутри которой установлен нагревательный элемент, работающий от внешнего теплоносителя. Сам бак может быть выполнен в форме прямоугольника или цилиндра, а в его стенках предусмотрены патрубки — для циркуляции горячей воды от системы отопления и входа/вывода труб водоснабжения.
Основой конструкции служит металлическая или пластиковая емкость с вместительностью от десяти до нескольких тысяч литров. Изнутри бак может быть обработан покрытием из эмали, керамики или стеклофарфора, что помогает сохранить надлежащее качество воды и избежать коррозии. От теплопотери корпус защищает изоляционный слой из полиуретана, поролона или минеральной ваты.

Спираль с теплоносителем может равномерно располагаться по всей емкости, либо плотно укладываться внизу, чтобы быстрее нагревать поступающую туда холодную воду
Для предупреждения накипи в верхней части емкости устанавливают магниевый или титановый анод, который смягчает воду, защищает металл от гальванической коррозии и увеличивает срок «жизни» прибора. Также прибор снабжают терморегулятором, контролирующим нагрев до определенной температуры, и предохранительными клапанами, входящими в группу защиты.
Типы и модельные разновидности оборудования
Самый распространенный тип прибора представляет собой накопительный бак, внутрь которого помещены стальные или латунные трубы (змеевик) с циркулирующим теплоносителем. От количества витков на его спирали зависит скорость нагрева воды. Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, и теплоноситель, передвигаясь по змеевику, прогревает ее до нужной температуры.

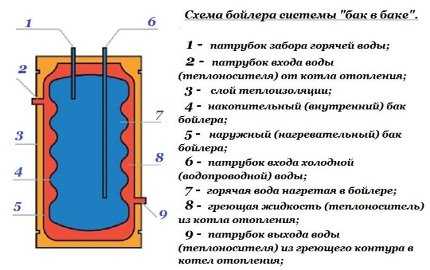

Но есть и приборы, сконструированные по схеме «бак в баке», где вместо спирального трубопровода применяются две емкости различного диаметра.
Система работают так: в меньший резервуар поступает холодная вода, которая нагревается от горячего теплоносителя, циркулирующего между стенками резервуаров. В таких приборах вода становится теплой за считанные минуты – большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

Бойлеры, работающие по системе «бак в баке», не только быстро нагревают воду до 90⁰С, а и обладают функцией самоочистки
Комбинированный БКН для нагрева воды может использовать энергию сразу от нескольких источников или оснащаться встроенным ТЭНом.
Разновидности бойлера КН
По месту размещения:
Настенный – обычно, это прибор небольшого размера с литражом до 200л. Крепится с помощью специальных кронштейнов на любую вертикальную поверхность, достаточно крепкую, чтобы выдержать вес полностью заполненного резервуара (гипсокартонные перегородки однозначно не подойдут). Он может быть расположен достаточно высоко и не занимать полезную площадь комнаты.
Напольный – вместительный бойлер, рассчитанный на большое количество потребителей. Правда, для прибора с емкостью, превышающей 1000 л, рекомендуется выделить отдельное помещение – котельную. Но такую систему обычно устанавливают для обслуживания больших коттеджей, предприятий, отелей и прочих учреждений, для семейного пользования можно обойтись и прибором на 250-300 л.
По форме бака:
Горизонтальный – занимает много места, зато в нем легче самостоятельно поддерживать нужный уровень воды, не прибегая к подключению насосов.
Вертикальный – экономит свободное пространство, но весьма ограничен по вместительности.
В зависимости от нюансов использования, особенностей планировки и наличия свободного места, можно подобрать оптимальную модель БКН, который органично впишется в дизайн помещения и обеспечит ваш дом бесперебойной подачей горячей воды.
Плюсы и минусы устройства
Главное преимущество бойлера косвенного нагрева – экономия на энергоносителях. Для его работы не нужно подключать газовую горелку или задействовать электричество, как требует прибор прямого нагрева. Отопительная система дает все необходимые ресурсы, поэтому горячая вода – практически бесплатный «бонус», который поможет существенно сэкономить семейный бюджет в холодное время года.

Большинство бойлеров косвенного нагрева дополнительно оснащаются ТЭНами с терморегулятором, чтобы можно было использовать прибор и в теплый период, когда отопление отключается
Другие преимущества БКН:
Высокая производительность – бак с объемом в 100л способен «выдать» за час около 400 литров горячей воды (при условии достаточно мощного котла).
Длительный срок службы (теплоноситель не контактирует с проточной водой, как в аналогичных приборах прямого нагрева).
Не перегружает электросеть — работает от внешнего источника энергии.
Мгновенная подача горячей воды – не нужно ждать, пока протечет холодный поток, как при использовании газовых колонок, или нагреется израсходованный бак, как у электробойлера.
Есть возможность подсоединения к нескольким источникам энергии, например, солнечному коллектору, котлу, тепловому насосу геотермальной системы.
Доступная стоимость – при желании систему можно собрать и своими руками.
Конечно, без минусов здесь тоже не обошлось. При всех достоинствах, скорость нагрева воды в приборе оставляет желать лучшего – для обработки 100 литров даже современное оборудование потратит не менее 15-20 минут, а самодельные системы могут не справиться и за час.
Также бойлеры косвенного нагрева достаточно громоздки, поэтому занимают внушительное количество свободного пространства (для больших резервуаров может понадобиться отдельное помещение).

Бойлер косвенного нагрева можно сделать и из подручных материалов, используя гнутую медную трубу для змеевика, вместительную бочку с крышкой или газовый баллон для бака
Кроме того, действительно экономичным это устройство будет только в отопительный период, а в теплое время года придется либо включать котел, либо предусматривать альтернативные источники тепла (солнечные батареи, ТЭН). Да и цена качественного «косвенника» превышает аналоги с прямым нагревом.
На что обратить внимание при выборе БКН
Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.
Рекомендации по литражу:
2 потребителя – 80-100 литров.
3 человека – 100-120 литров.
4 – 120-150 литров.
5 – 150-200 литров.
Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор (в технических характеристиках этот нюанс должен быть указан).
Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной — не менее 120 литров.

БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом
Другие важные параметры:
Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора. Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.
Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).
Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.
Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.
Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.
При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.
Нюансы и схемы подключения бойлера
Как уже упоминалось, для нагрева воды БКН использует энергию внешнего источника. Поэтому перед подключением к теплоносителю важно подобрать подходящую схему для монтажа прибора. Рассмотрим самые распространенные варианты.
Общие принципы установки прибора
Монтировать бойлер необходимо на подготовленную ровную поверхность в непосредственной близости от котла. Подвесные модели крепятся на бетонную или кирпичную стену, на одном уровне или немного выше отопительного котла. Для напольного прибора – следует выровнять по уровню участок, отведенный под размещение бака (если пол критично неровный, можно сделать подставку в виде подиума).
Сама обвязка БКН предназначена для подключения устройства к двум системам – водоснабжения и отопления. Для этого на корпусе имеются специальные патрубки.

В группу безопасности бойлера косвенного нагрева входит обратный и сбросной клапаны, которые защищают систему от повышенного давления и утечки горячей воды
Принципы присоединения:
Холодная вода с системы водоотвода должна поступать в нижнюю часть бака, а горячая – выходить из верхней.
На входе холодной воды следует установить обратный клапан, который предупредит утечку горячего потока из бойлера в случае снижения давления в системе.
Посередине прибора может быть расположена точка для подвода рециркуляции.
Когда включается нагревательный контур, движение теплоносителя должно осуществляться сверху вниз. То есть, труба с горячей водой заводится в верхний патрубок, а труба с остывшей – выходит снизу.
Все патрубки нужно снабдить кранами с накидными гайками, чтобы обеспечить себе возможность отключения бойлера, например, на случай замены прибора или ремонтных работ.
Благодаря этой схеме достигается максимальный КПД прибора, поскольку циркулирующий в змеевике теплоноситель подогревает воду в верхней части бака, отдает остаток тепла низкотемпературным слоям и поступает для нового нагрева в котел.
Схемы подключения БКН к источнику
Чтобы правильно выбрать схему присоединения бойлера к системе отопления, необходимо учитывать возможности уже имеющейся разводки и место установки нагревательного прибора. Существует несколько решений.
Самая распространенная схема для постоянного пользования горячей водой – подключение через трехходовой клапан. Она предполагает наличие двух отопительных контуров – основного и отдельного для БКН. Для этого на подвод горячей воды врезается циркуляционный насос, а после него устанавливается трехходовой клапан, который управляется термостатом бойлера.
Работает схема так: когда температура воды в бойлере падает ниже заданной отметки, по сигналу термостата клапан переключает систему на нагрев накопительной емкости, а после достижения нужного показателя – отправляет поток циркулировать по общедомовому контуру.

Для корректной работы трехходовой схемы важно отрегулировать данные термостата, чтобы запрограммированная для бойлера температура не была установлена ниже, чем в терморегуляторе котла
Если же нет необходимости в постоянных и больших объемах горячей воды (например, бойлер установлен в загородном доме и используется только по выходным), можно рассмотреть вариант установки двухнасосной системы.

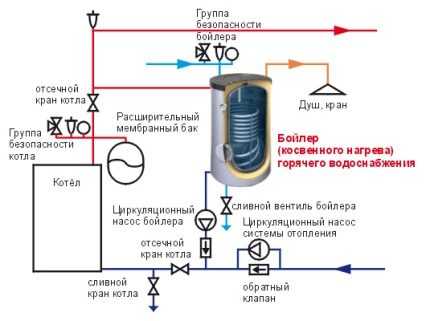

В этом случае БКН и отопительный котел подключаются параллельно, и потоки теплоносителя будут перемещаться по двум магистралям. Для принудительного движения воды устанавливается два насоса: на отопительном контуре и трубе подачи для бойлера. Нагрев осуществляется при помощи термостата, который временно отключает радиаторное отопление, направляя весь ресурс системы к бойлеру.

По двухнаносной схеме контур отопления будет отключаться на время работы бойлера, но за те 30-60 минут, что необходимы для нагрева бака «с нуля», радиаторы не успеют критично остыть

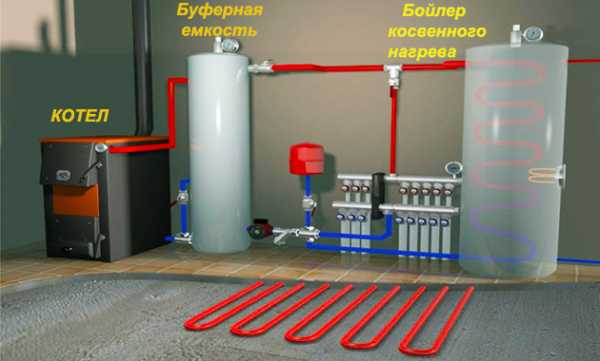

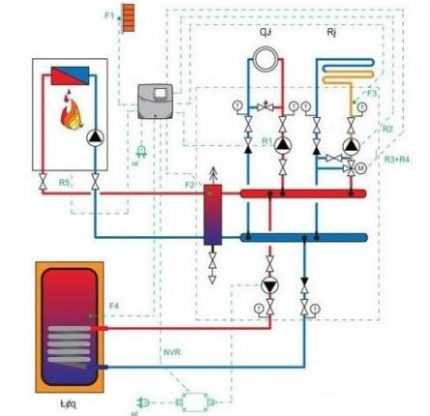

Для помещений, где используется многоконтурная система отопления (например, в дополнение к радиаторам установлен «теплый пол»), применяют гидравлический распределитель.
Гидрострелки перераспределяют давление на отдельных участках контура и обеспечивают бесперебойное движение теплоносителя даже без помощи циркуляционных насосов.

Без инженерного опыта такую сложную схему вряд ли получится сделать самому – чтобы предусмотреть массу нюансов и наладить бесперебойную работу системы, лучше обратиться к профессиональным проектировщикам
Без гидроколлектора в многоконтурной системе может выйти из строя насосное оборудование и даже случиться тепловой удар с повреждением радиаторов.

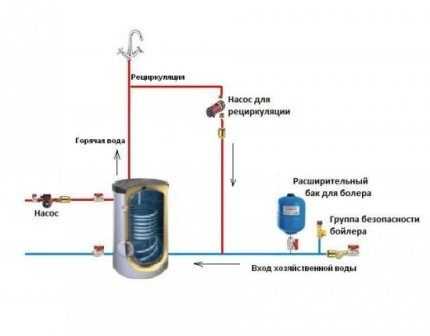

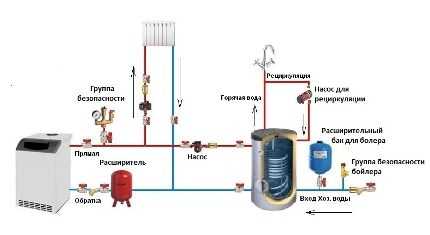

Система возвратной циркуляции
Если в бойлере предусмотрен третий вход, к нему можно подсоединить систему рециркуляции. Для этого в точку рециркуляции на корпусе прибора заводится закольцованный контур.

Поток воды находится в постоянном движении благодаря работе циркуляционного насоса, поэтому мгновенно доставляет теплую воду к точке потребления
Для реализации схемы понадобится смонтировать дополнительный контур и установить такие элементы:
Обратный клапан на входе в нагреватель.
Автоматический воздухоотводчик, защищающий насос от проникновения воздуха перед запуском.
Предохранительный клапан, который убережет от перепадов давления.
Мембранный расширительный бак, в который будет уходить излишек воды при повышении давления в системе. Учтите, что емкость резервной емкости должна быть не меньше 1/10 объема самого БКН.
Если же в устройстве бойлера косвенного нагрева не предусмотрен патрубок для рециркуляционного контура, можно сделать врезку возвратной линии в трубу холодной воды и установить насос. Тогда подключение осуществляется по нижеприведенной схеме.

Выбор схемы обвязки с возможностью рециркуляции или без нее должен основываться на конструкции БКН и системы отопления, а также мощности оборудования
Подключение по возвратной схеме обеспечивает бесперебойную подачу горячей воды – то есть, не нужно будет ждать, пока теплоноситель прогреет воду в баке.
Выводы и полезное видео по теме
Прежде чем решиться на покупку и установку в доме нового водонагревателя, предлагаем изучить видеоматериалы, наглядно демонстрирующие преимущества «косвенника» и нюансы его подключения.
На этом видео можно узнать, как работают бойлеры косвенного нагрева с теплоносителем, расположенным внутри змеевика:
Все нюансы внутреннего устройства и принципов работы различных типов бойлеров косвенного нагрева в подробном видео-ликбезе от практикующего мастера:

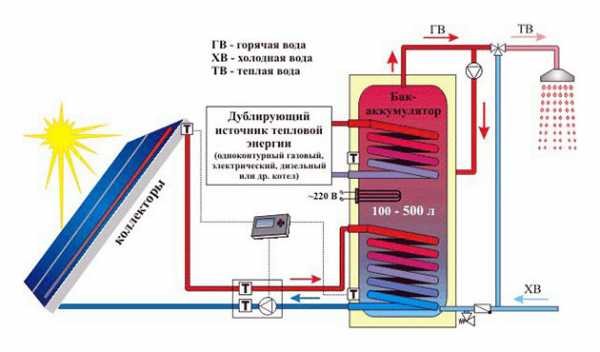

Обзор и подключение прибора на 300 литров, который работает от двух теплоносителей – котла и солнечных батарей:
Подробный разбор устройства БКН и схем его подключения. Практические советы и подсказки от мастера:
Что касается обслуживания, то бойлер косвенного нагрева – достаточно неприхотливое оборудование. При правильной установке и налаженной работе системы может понадобиться только замена магниевого анода раз в 6-12 месяцев и профилактическая промывка бака (частота зависит от качества водопроводной воды и интенсивности пользования).
Но если у вас установлен прибор, работающий по технологии «бак в баке», обладающий функцией самоочистки, менять расходник не потребуется. Впрочем, о регулярном обслуживании оборудования всегда можно договориться с мастерами, специализирующимися на установке и ремонте систем водоснабжения.
sovet-ingenera.com
