Как самому сделать фрезерный стол – Фрезерный стол своими руками – чертежи, видео, фото
делаем своими руками, чертеж и видео, как выбрать фрезер
Для людей, связанных со столярной деятельностью, фрезерный стол является незаменимым помощником. Он поможет поднять качество выполняемых работ, их эффективность.Промышленность предлагает такие столы в заводском исполнении, но не всем подходит их стоимость. Мы предлагаем рассмотреть фрезерный стол, сделанный своими руками, без дорогостоящих комплектующих материалов.
Определение фрезерного стола, его конструкция
Приспособление, при помощи которого можно выполнять: канавки в заготовке, пазы, делать шиповые соединения, обрабатывать кромки изделий, называют фрезерным столом. Отдельно применять фрезер неудобно, мастеру придется концентрировать внимание на заготовке и одновременно на обработке. Фрезерный стол, своими руками собранный, облегчает процесс работы, его можно смонтировать на рабочий верстак или сделать под него особую конструкцию.
Важно! Выполняя работы по изготовлению специализированного стола надо помнить, что фрезер устанавливается снизу, для него должно быть выделено свободное пространство. Стационарной частью любого стола является станина, это крепкий каркас со столешницей.
Материалом для каркаса фрезерного стола может быть:
- Деревянный брус.
- Металлические угольники.
- Плиты: МДФ, ДСП.
Требование, предъявляемое к каркасу, это создание устойчивости для столешницы и жесткость конструкции. Когда своими руками изготавливается фрезерный стол, габаритные параметры станины определяются из материалов, которые требуют обработки.

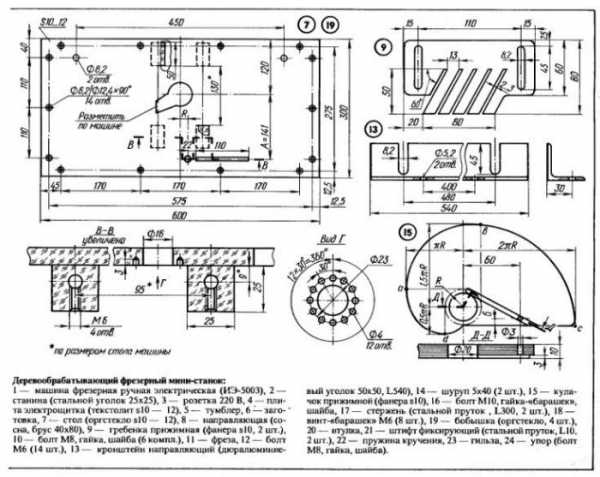

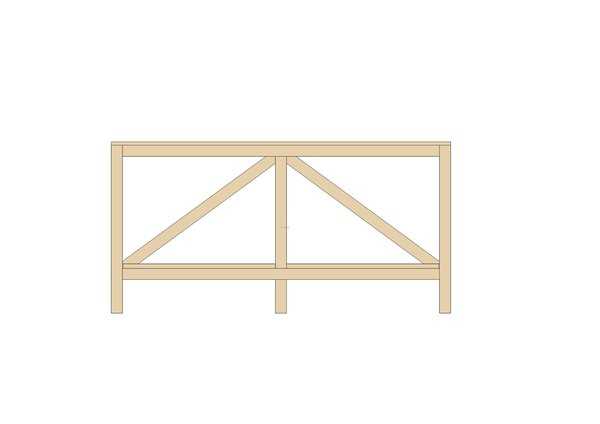

Как сделать станину для фрезерного станка
Несмотря на простоту изготовления каркаса для столешницы, самодельный фрезерный станок должен для правильной работы соответствовать требованиям:
- Низ станины надо углубить от 100 миллиметров до 200 миллиметров по отношению передней части столешницы. Габариты станины подбираются индивидуально, чтоб облегчить работу и крепление ручного фрезера. Обычно в частных строениях для обработки заготовок на фасад дома и обработки накладок на двери делают: станину 1500 миллиметров шириной, высота стола 900 миллиметров, глубина фрезерного стола 500 миллиметров.
- Высота фрезерного стола, это параметр, который важен для удобной работы. Принято оптимальной считать высоту от 850 миллиметров до 900 миллиметров. Рекомендуется делать опоры регулирующимися, тогда можно менять высоту стола, а также устанавливать его на неровной поверхности напольного покрытия.
- Самый доступный и простой материал для столешницы фрезерного стола это кухонная столешница, которая сделана из ДСП плиты. Рекомендуется применять плиты толщиной от 26 миллиметров, имеющие пластиковое покрытие. Пластик дает скольжение заготовки по столешнице, а вибрационное воздействие от фрезера гасится ДСП плитой. Когда нет кухонного стола с нужной столешницей, можно применить плиту МДФ, толщина которой не меньше 16 миллиметров.
В конструкцию стола входит монтажная пластина, она нужна для крепления фрезера.
Как правильно сделать монтажную пластину
Располагают монтажную пластину в месте крепления подошвы фрезера. Для ее изготовления выбирается материал, отвечающий критериям:
- Прочность.
- Толщина — чем тоньше, тем лучше.
Специалистами рекомендуется для самостоятельного изготовления монтажной пластины фрезерного станка использовать листовой металл, можно стеклопластик или текстолит. Габаритные размеры прямоугольной формы, толщина в пределах от 4 миллиметров до 8 миллиметров. По центру пластины необходимо сделать отверстие, которое по диаметру подходит отверстию на подошве ручного фрезера.
Фрезер оснащается пластиковой накладкой, которая крепится в резьбовые отверстия на подошве, эти отверстия используют для его крепления к монтажной пластине. Если такие отверстия отсутствуют их надо сделать в подошве фрезера. Предлагается и другой способ крепления фрезера, это скоб-пружинами из металла. Монтажная пластина крепится к столешнице по углам.
Инструкция сборки фрезерного стола своими руками
- Собирается каркас (станина), на который закрепляется столешница.
- На выбранном месте столешнице располагаем монтажную пластину, обводим ее контур. Затем при помощи фрезера делаем посадочное место для нее, глубина выборки должна соответствовать толщине пластины. Требование к этой операции, создание ровной поверхности столешницы и пластины.
- Посадочное место пластины обязательно должно по углам иметь закругления, это достигается напильником.
- Когда монтажная пластина подогнана, с помощью фрезы в столешнице делаются отверстия под подошву фрезера. Нижняя часть столешницы в месте крепления подвергается выборке для установки кожуха пылеуловителя. Можно установить дополнительные приспособления для них также делается выборка.
- Самодельный фрезерный стол собирается. Фрезер заводится снизу и крепится к монтажной пластине. Пластина при помощи саморезов крепится к столешнице. Важно! Саморезы должны быть утоплены в местах крепления. Столешницу крепим к станине.
Специалисты рекомендуют для удобной работы на фрезерном столе сделать верхнее прижимное устройство. Это дополнительное устройство полезно для обработки крупных заготовок.
Для сборки прижимного устройства применяются ролики или же шариковый подшипник нужного диаметра. Он крепится в удерживающем устройстве, которое жестко крепят на нужном расстоянии от плоскости столешницы.
Данное устройство обеспечивает плотное прижимание габаритной заготовки к плоскости столешницы, когда она проходит под роликом. Это простое дополнение повышает точность проводимых работ, улучшается безопасность труда.
Электрический привод, советы безопасности в работе
Функциональный фрезерный стол собрать своими руками можно тогда, когда мастер обладает информацией об электрическом приводе, который будет применяться в работе. Рассмотрим параметр мощности для выбора электрического привода:
- Мощность электрического двигателя, для мелких домашних дел может быть от 500 Вт. Замечено, что ее достаточно для обработки небольших заготовок, когда не надо делать глубокие выборки.
- Электропривод с двигателем в 1.1 кВт считается оптимальным для домашнего фрезерного станка.
- Электропривод с мощностью от 1-2 кВт, дает возможность обрабатывать любую заготовку, с применением разных фрез. В домашних фрезерных станках применяются электрические двигатели: ручной дрели, «болгарки».
Важно! Специалисты рекомендуют перед сборкой фрезерного станка определиться с мощностью фрезера, он не должен быть меньше 2 кВт. Эта мощность дает возможность мастеру работать с любой древесиной. Выбирать рекомендуется модели фрезеров с регулированием оборотов вращения. Обороты вращения фрезера очень важны для получения ровного среза на заготовке. Если этот параметр высокий, срез будет чистый.
Безопасное использование фрезерного стола
Когда собран фрезерный стол и установлен электрический привод не спешите сразу его проверить в работе, убедитесь в правильности выполненных работ. Что рекомендуют сделать специалисты для безопасного проведения работ на фрезерном столе:

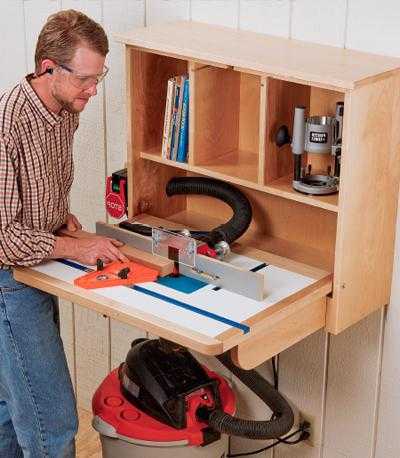

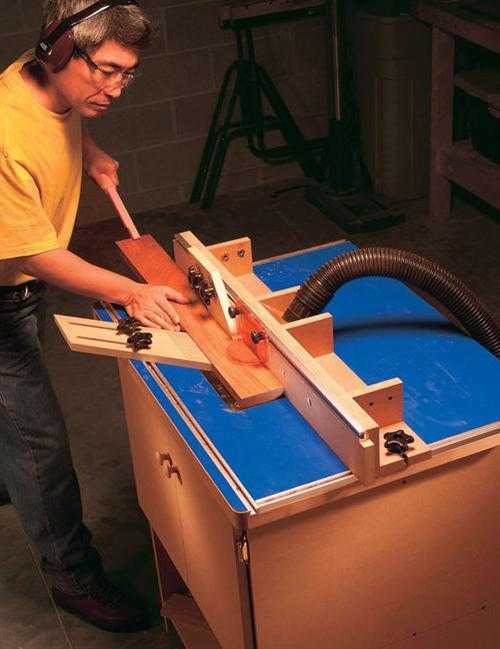

- Желательно установить на столешнице защитный экран, он может быть собственной конструкции или же промышленного образца.
- Обязательно проверить наличие аварийной кнопки остановки электрического оборудования, она должна быть в форме «грибка» и располагаться в зоне нахождения мастера, чтоб можно было нажать ее корпусом тела.
- Оборудовать рабочую зону световой подсветкой.
- Когда фрезерный стол используется для частых смен фрезы для выполнения работ, рекомендуется оборудовать его автоматическим устройством подъема фрезы.
В оснащении самодельного фрезерного стола ограничений нет, требование к ним одно: увеличение безопасности и эффективности проводимых работ.
Оцените статью: Поделитесь с друзьями!stanok.guru
Фрезерный стол своими руками
Нестандартный фрезерный стол
Изготовлен с некоторыми особенностями, которые отличают его от аналогов, сделанных своими руками. Это обычная самоделка, но она отличаются от того, что делают другие мастера. Столешница сделана из фанеры. Сверху приклеен гетинакс 5 миллиметров. Фанера клеилась на ПВА. Установлен упор, у которого есть функция параллельного перемещения.
Подробно о каждом узле
Основой стал фрезер ФМ 62-200. Есть еще полный аналог Фелисатти с такой же маркировкой 62/2200. На момент, когда мастер делал этот стол, модель 67 интерскол еще в продажу не поступила, поэтому выхода не было, кроме как разобрать фрезер полностью и переделать его в этот стол. Конечно, конструкция фрезерного стола может показаться сложно, можно было дождаться, пока выйдет 67 модель фрезера, которая обеспечивает регулировку подъема и опускания через подошву. Но мастера такой вариант не устраивает, кроме того, что есть нюанс, этот фрезер подклинивает.
Параллельный упор способен раздвигать щеки для работы с фрезами различного диаметра, он съемный. Имеет отверстие для стружкоудаления, приставляется заглушка с выходом под шланг. Щеки имеют т-треки, в них заложены вставки, зажимающиеся винтами.
Рассмотрим вставки разного диаметра для работы с различного диаметра фрезами. Снимаются и ставятся легко. Это стандартное решение, здесь ничего нового не изобретено. Используются пружинные ушки, которые входят в пазы и обеспечивают надежное зацепление. Вставки имеют различный внутренний диаметр с шагом 5 миллиметров. Минимальный 22 миллиметра, максимальный 75.
Принцип параллельного упора
Рассмотрим механизм работы перемещения параллельного упора фрезерного стола, созданного своими руками. Как вы видите, здесь т-треки, в них вот колодочки. В колодочке два отверстия, одно ровное, другое с резьбой. В параллельном упоре сделаны штифты для позиционирования, а в резьбовое отверстие вкручивается фиксирующий винт. Тоже ничего сложного нет. Принцип параллельного перемещения обеспечивается тросиком. Система роликов. Сзади тросик перекрещивается. Тросик проходит внутри т-трека. Просверлено отверстие, он попадает на ролик под столешницей, возвращается снизу, идет наперекрест на другую сторону.
Источник: youtu.be/lJs9pa6shFo
Далее статья из трех частей автора блога “Душевное Мастерство” (ссылка в конце публикации)
Самодельный фрезерный стол. Часть 1
Как у любого начинающего мастера, у меня есть свои самодельные инструменты и приспособления, заменяющие профессиональное оборудование.
В интернете масса видео и статей на эту тему. Я решил выложить свою версию не случайно. Разнообразие вариантов обусловлено наличием различных исходных условий у мастеров – материалы, место под станок и пр., а также типом самого фрезера, вокруг которого будет спроектирован стол. Основным же фактором является желание (или нежелание) мастера заморочиться и потратить время.
Стоит заметить, что основная необходимость во фрезерном столе появляется, когда требуется освободить руки мастера, например, для удержания заготовки двумя руками. Руководствуясь только этой потребностью, а также принципами, описанными ранее, я решил, что для первого этапа мне достаточно сделать широкое плоское основание, к которому будет прилажен фрезер, и которое, в свою очередь, будет в дальнейшем установлено на верстак.

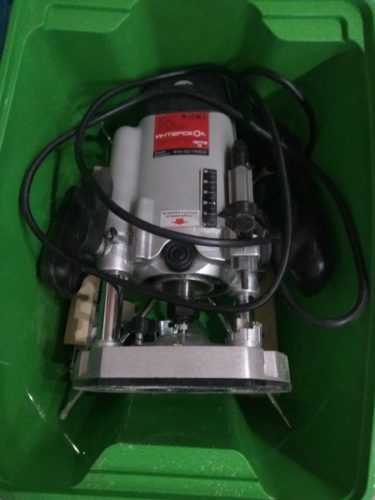

фрезер Интерскол
Небольшой домашний верстак

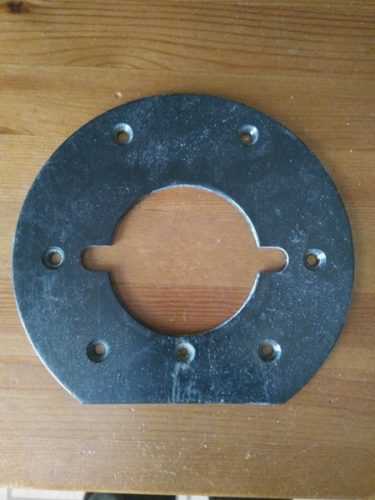

Приступим. Берем фрезер, демонтируем подошву. В моем случае это пластиковая пластина, привинченная к алюминиевому основанию фрезера. По пластиковой пластине размечаем на будущем столе отверстия под фрезу и крепеж. В качестве стола я выбрал фанеру 15мм, этого вполне достаточно для получения необходимой жесткости стола, при этом конструкция получится достаточно легкой. Этим же фрезером (с установленной подошвой) фрезеруем по контуру подошвы углубление в фанере, куда будет монтироваться фрезер. Толщина оставшегося слоя фанеры должна быть по толщине такой же как подошва, в противном случае придется менять крепеж.
Подошва фрезера
На этом все. Первый этап окончен. После сборки с фрезером выходит вот такая штука, которая струбцинами монтируется на верстак. Это, наверное, самый простой стол из всех. Требует минимум времени.
Стол собран и установлен на верстак
Почему стол сделан восьмигранным? Проще сделать квадрат, или круг для экономии места. Восьмигранник еще нужно умудриться разметить. Объясняю. Подобная конфигурация имеет место в случае, если планируется дальнейшее развитие стола в универсальный, для использования с другими инструментами. Основное назначение восьмигранника – позиционирование инструмента относительно оси стола как продольно, так и перпендикулярно. Квадрат обладает такими же качествами, однако занимает большую площадь, тем самым снижая жесткость всего стола. Круг же в свою очередь обладая максимальной компактностью не позволит точно и быстро произвести перестановку. Перестановка нужна, например, для циркулярной пилы. Для нее подготовлен такой же восьмигранник, и в будущем, когда я организую общий стол, мои инструменты могут быть легко заменены и/или переставлены.

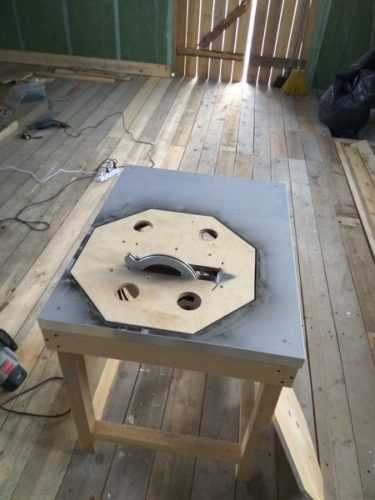

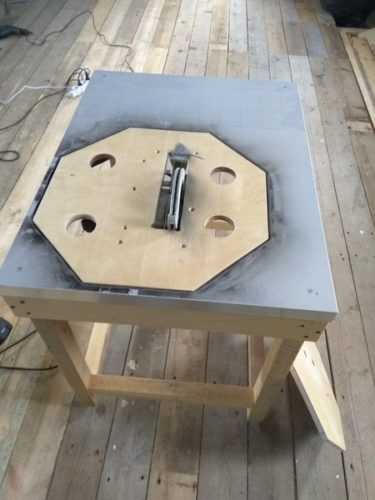

Восьмигранный стол установлен на верстак

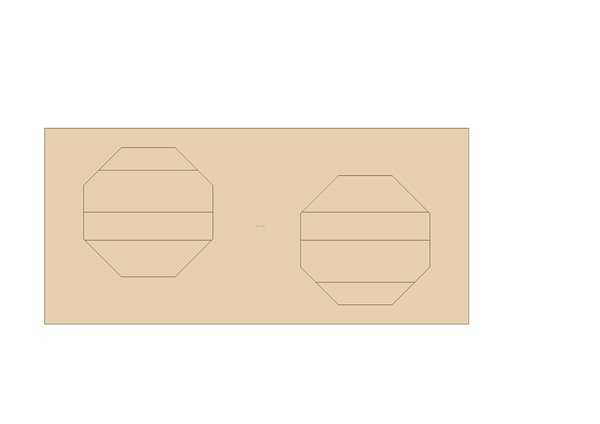

Чтобы восьмигранники для разных инструментов получились одинаковыми, можно использовать первый стол как шаблон, а по нему с помощью фрезы с подшипником копировать его сколько угодно раз.
Основным минусом того что у меня получилось является тот факт, что фрезер, привинченный к столу, перестает быть ручным. В следующей статье я расскажу, как улучшить конструкцию фрезерного стола так, чтобы сохранить преимущества ручного инструмента.
Обеспечение мобильности. Часть 2
В первой части цикла мы гордо приладили лист фанеры к фрезеру, установили это на верстак и окрестили фрезерным столом. В этой статье я расскажу вам, как оптимизировать получившуюся конструкцию так, чтобы сохранить главное потребительское свойство фрезера –мобильность в качестве ручного инструмента.
Новая подошва на ручном фрезере Интерскол
Итак, иногда нам нужен стол, иногда ручной фрезер. Перекручивать крепеж фрезера к подошве или столу (в моем случае шесть винтов) каждый раз – трудоемкое и неудобное занятие, требующее снятия всей конструкции с верстака. Более того, по мимо затраченного времени, портится и сам крепеж. Почему-то на моем фрезере Интерскол применены мягкие потайные винты 5 мм с крестовым шлицем, который, если приложить избыточное усилие, сминается, образуя заусенец. Этот заусенец в последствии доставил мне неприятности, попортив заготовку, оставив на ней царапины.
Чтобы избежать подобной процедуры необходимо предусмотреть некое дополнительное приспособление, которое позволило бы быстро устанавливать фрезер в стол без дополнительного крепежа. При этом очевидно, что и фрезер должен свободно проходить всем своим корпусом сквозь стол для того чтобы его можно было быстро демонтировать. В данном случае быстро означает – без демонтажа стола от верстака.
Для решения поставленной задачи решено изменить форму и материал подошвы таким образом, чтобы фрезер, установленный в стол, фиксировался новой подошвой в осевом направлении, цепляясь своими краями за специальную выемку в столе, предназначенную для выступающей части подошвы. Очевидно, подошву нужно сделать гарантированно больше основного тела фрезера, чтобы он не провалился при установке в стол.

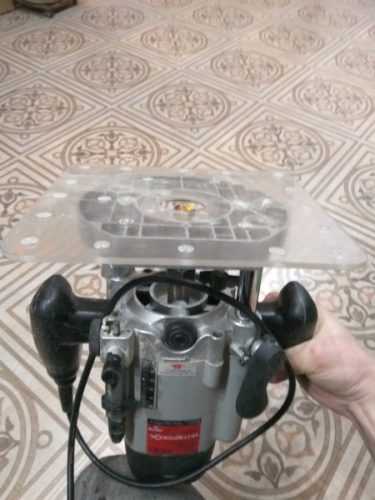

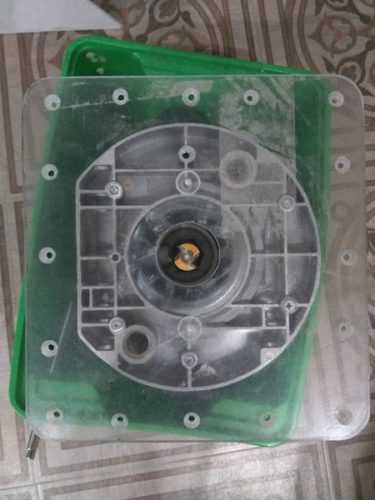

Прозрачная подошва прямоугольной формы с отверстиями для крепления к столу
Я выбрал для подошвы оргстекло толщиной 4 мм, выпилил его прямоугольным по периметру (оргстекло выбрано не случайно, его прозрачность повышает удобство работы с фрезером, дает возможность подсветить большую площадь обрабатываемой поверхности). Ответную выемку в столе по контуру подошвы фрезеруем. Важно выставить на фрезере высоту фрезы, соответствующую толщине подошвы. Ну а для того, чтобы фрезер заходил в стол, выпиливаем лобзиком достаточно забавные в моем случае «дыры» в столе. В итоге наш фрезер с новой подошвой, как хвост Иа, входит и выходит из стола. Для наглядности представлены изображения.
Сквозная дыра забавной формы для свободного извлечения фрезера и прямоугольная обнизка под подошву
Как показала практика, фрезер не нужно крепить дополнительными саморезами к столу, он отлично держится под собственным весом, но конечно это допустимо лишь для тех случаев, когда идет простое фрезерование (например, по прямой линии) по направляющей с прижимом заготовки двумя руками. В остальных случаях не зафиксированная подошва с фрезером может “гулять” в приделах зазоров и испортить нам работу.
Так в итоге выглядит стол без фрезера. Отверстия по периметру нужны для удобства переноса конструкции, облегчения веса и обеспечения прижима направляющих струбцинами

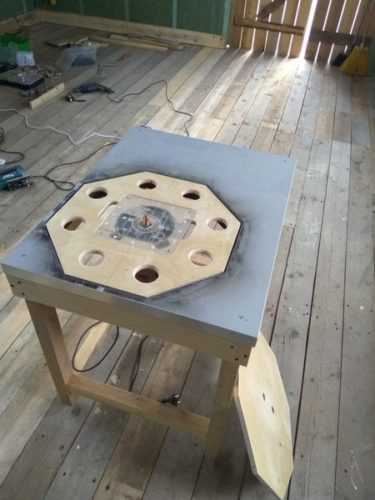

Стол теперь выглядит вот так

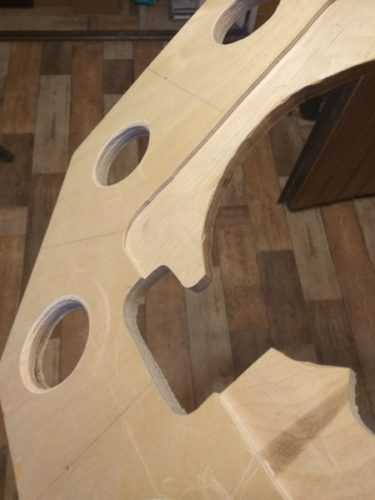

Вид сверху. Сквозное отверстие под фрезер в местах, где проходят его ручки, выступает за периметр подошвы тем самым образуя места хвата для выема фрезера.
В следующей статье я опишу проект специального большого стола под два одновременно установленных инструмента.
Проектирование основания стола. Часть 3
Мы остановились на том, что подготовили восьмигранное основание, позволяющее беспрепятственно устанавливать на него ручной фрезер с доработанной подошвой. Пока что мы монтировали это «хозяйство» на складной верстак с помощью струбцин, однако этот способ имеет свои минусы, основными из которых являются ограниченность рабочей поверхности стола и отсутствие возможности применения дополнительных приспособлений, например, параллельных направляющих. Важно также заметить, что на таком столе практически невозможно обработать деталь длинной более метра. Все эти неудобства подводят нас к необходимости изготовления специального стола-основания.
Старый вариант
Каким он должен быть, этот стол? Давайте сформулируем к нему основные требования, которые позволят нам в перспективе максимально облегчить свой труд и экономить время. Для меня это:
– Надежность. Стол должен быть прочным, ровным, не шататься и не скользить по полу от усилий. Столешница должна быть гладкой и не деформироваться со временем, имеется в виду – не рассыхаться, не пучиться и тому подобное.
Основание с диагональными упорами для жесткости
– Оптимальные размеры. Размеры – понятие растяжимое J. Какой размер стола нужен и для каких целей с ходу не ответишь. Определяющий фактор – заготовки, которые вы собираетесь обрабатывать на нем. Для себя определил ширину 700 мм и длину 1515 мм. Ширина подобрана так чтобы можно было дотянуться до противоположного края без неудобств, а длина определена максимальным размером листа фанеры. Вообще, я хотел длинный стол, чтобы на нем можно было расположить два инструмента одновременно, осуществлять распил длинных заготовок и широких мебельных щитов.
– Доступные материалы. Каркас стола будет выполнен из брусков 50х50 мм, есть в наличии в любом строительном магазине и стоят недорого. Для столешницы предпочтение было отдано в пользу фанеры 15 мм. Сложно назвать этот материал надежным и жестким, но учитывая трудозатраты и стоимость, это решение оптимальное. Под фанеру обязательно сконструировать прочную раму с поперечным ребром. Для сохранности столешница будет обработана яхтенным лаком на два слоя покраски.

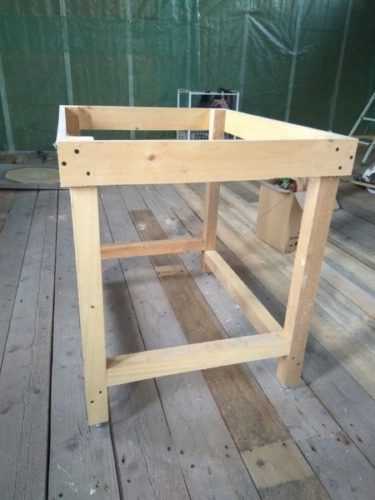

Каркас из бруса 50х50 мм
– Эргономика. О чем это я? В мастерской любой «Колхоз» должен быть удобным. Даже временные конструкции, которые планируется заменить на профессиональные станки, должны быть максимально удобны и просты в эксплуатации. Недоработка в мелочах приведет к избыточным временным затратам. Определим понятие эргономики непосредственно к нашему столу. Работать должно быть одинаково комфортно со всех сторон, высота стола должна регулироваться в зависимости от роста мастера, про ширину уже было отмечено – должна обеспечиваться доступность всей рабочей поверхности столешницы. Инструмент должен быть под рукой, но при этом не мешать, если не используется. Для этого предусмотрим открытую со всех сторон полку. В зависимости от ширины обрабатываемых заготовок появляется потребность в смещении инструмента относительно центральной оси стола, особенно это касается циркулярной пилы. Для этого восьмигранные отверстия в столе под инструмент разнонаправленно смещены относительно оси стола.
Разнонаправленные “окна” под два инструмента
– Универсальность. Под этим абстрактным понятием я подразумеваю возможность установки на стол дополнительных вспомогательных приспособлений для увеличения возможностей обработки, таких как направляющие, упоры, прижимы и прочее. В представленной модели не отражены данные элементы. Они будут спроектированы и установлены на стол отдельно.
Основные требования определены, материалы выбраны, самое время приступить к проектированию и созданию эскиза. На картинках наглядно представлена получившаяся конструкция.

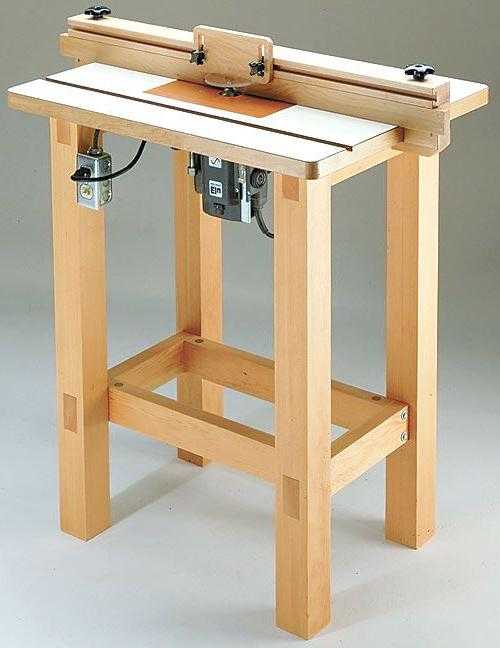

Так будет выглядеть готовый стол
Согласитесь, если бы вы увидели этот стол, то сказали бы себе “Ничего особенного, просто стол”. Однако, никогда нельзя забывать, что даже за самыми простыми вещами прячется идея и подход (творческий или конструктивный – не имеет значения). Чего только стоит “Черный квадрат” Малевича! =)
Следите за новостями, подписывайтесь на канал!
Источник: zen.yandex.ru
Фрезерный стол своими руками. Часть 4. Промежуточный итог
В последней статье цикла я описал проект будущего стола. Затем, я решил отработать конструкцию «заменяемых восьмигранников» на модельном столе под один инструмент, подготовив столешницу и успешно испытав ее в роли распиловочного стола, применив восьмигранник с «циркуляркой». В данной статье опишу процесс превращения столешницы в стол (наконец-то самостоятельный), а также дам обзор по удобству замены инструмента и работы на нем в принципе.
Каркас из ранее напиленных брусков. Грубо и практично
Сперва сделаю стол. В части про пилу я отрабатывал конструкцию напиливая ножки и поперечины. Полученное я благополучно собрал на клей и саморезы, то что получилось представлено на фото. В качестве ребер жесткости и опорных поперечин для столешницы я применил фанеру 15 мм, нарезал ее полосами по 80 мм и как бы опоясал ножки замкнутым контуром. Применил именно фанеру так как в дальнейшем планирую навесить на нее скользящие направляющие для регулируемой упорной линейки под распиловку и фрезер. Для этих целей простой брусок не годится, так как форму и плоскость он не держит, со временем естественные деформации возьмут свое и он либо треснет, либо «уведет» грань от ровного перпендикуляра. Столешницу креплю к получившемуся каркасу на уголки, много маленьких уголков с ребром жесткости. Дополнительно для «железной хватки» насквозь столешницы в ножки загоняю длинный мощный саморез. Снизу в ножки устанавливаю систему выставки. Ничего сложного и дорогого – обычные мебельные забивные гайки и болты М10. Чтобы стол был устойчивым высота регулирования не должна превышать 30 мм. Для стационарной установки после выставки столик лучше укрепить уголками к полу, но я пока не буду этого делать.
Раскрепляю столешницу на уголки

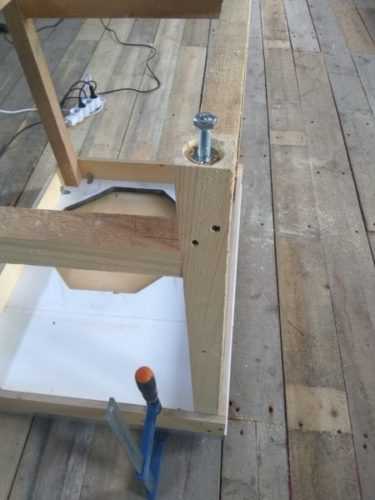

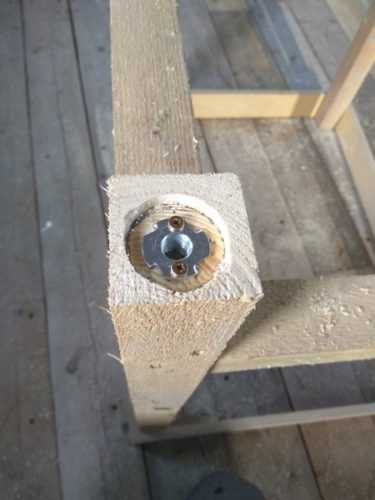

Маленький лайвхак по мебельным забивным гайкам. Штука эта вообще-то не очень надежная – один неосторожный толчок, и ее выворачивает из гнезда. Чтобы этого не произошло я делаю, как на картинке. Сверлю два отверстия на фланце как можно ближе к внешнему краю и загоняю два тонких длинных самореза (например, для гайки М10 вполне подошли саморезы 3х30мм). Данная доработка значительно повышает надежность узла.
Два тонких длинных самореза надежно держат нашу гайку

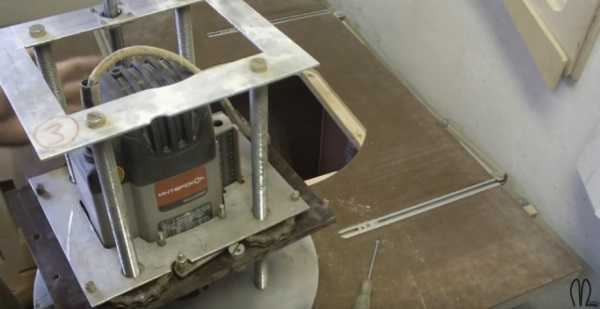

Переходим к испытаниям. Начнем с фрезерного стола. Направляющие пока что отсутствуют, так что использую брусок и струбцины. Пользоваться столом удобно как с длинной, так и с короткой стороны, доступ к инструменту не ограничен. Стоит стол достаточно надежно, при работе нет ощущения, что он смещается или вибрирует, можно смело вести заготовку по направляющей. Восьмигранник с инструментом сидит в пазу достаточно надежно, не люфтит. В итоге считаю, что испытания с фрезером прошли успешно.
Фрезер установлен
Поработаю с циркулярной пилой. Перестановка инструмента занимает несколько секунд. Пилу можно разместить как вдоль, так и поперек стола, так что поработаем с обоими вариантами. При распиле сразу заметно, что плоскость лезвия далеко не параллельна оси стола (градусов на 5 – 7), так что направляющая будет немного треугольная, также линейку для ее выставки придется клеить по диагонали, но это не страшно, так как небольшой угол не влияет на удобство. При раскройке листа фанеры 15 м и очередной доски толщиной 50 мм устойчивости столу хватило. Испытания в целом пройдены успешно, пилить можно.
Пила поперек, для коротких и небольших заготовок
Пила вдоль, для длинных заготовок

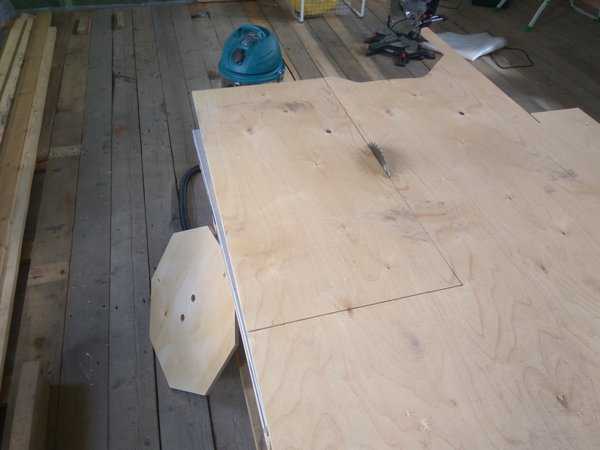

Вот так выглядит слегка извращенная раскройка фанеры на новом столике. Нужен форматник… Хорошо заметен угол между гранями стола и листа фанеры, это угол отклонения диска инструмента от оси стола
В целом получилось что-то типа станка, весьма неплохо и в целом удобно. Теперь начну экспериментировать с различными восьмигранными приспособлениями для инструментов – на очереди голова для вертикальной установки фрезера, кронштейн для лобзика чтобы сымитировать ленточнопильный станок, а также опора ручной шлифмашинки для ее стационарной установки. На модельном столе я отработаю все эти «полезности», чтобы в итоге сделать полноценный стол и начать его эксплуатацию в достроенной мастерской.
Источник: zen.yandex.ru
Делаем ручной фрезер из обычной дрели своими руками
zen.yandex.ru/media/loftstyle/
Фрезер просто незаменимый инструмент, но у начинающего мастера его просто может не быть. Выход прост, можно сделать ручной фрезер из простой дрели своими руками, и пользоваться им до тех пор, пока не появится возможность купить настоящий.
фрезер из ручной дрели
Он сказал поехали и махнул рукой. Для начала нам понадобится два круга вырезанных из дерева. Вырезать их можно обычной коронкой.
круги из дерева

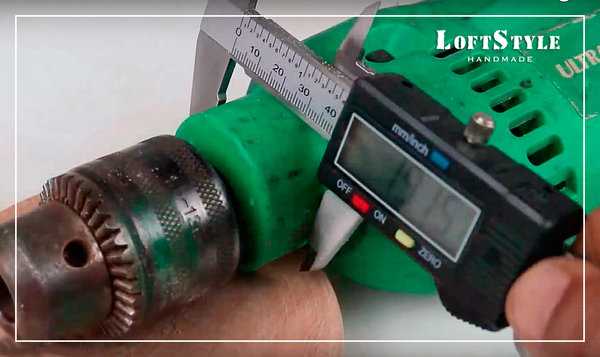

Меряем основание дрели после патрона.
меряем основание

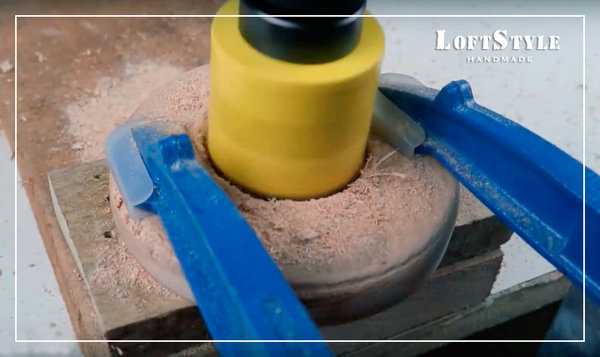

В одном из деревянных кругов нужно будет сделать отверстие точно такого же диаметра. Просверлим его коронкой.
сверлим
Во втором же нужно отверстие немного большего диаметра. В итоге у нас получилось два круга с отверстиями.
деревянные круги с отверстиями

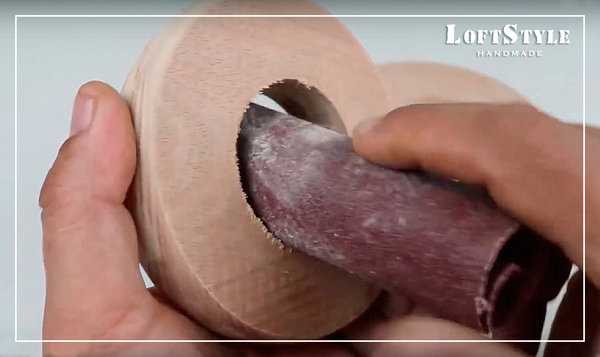

Давайте отшкурим наши “бублики” снаружи и внутри.
шкурим бублики

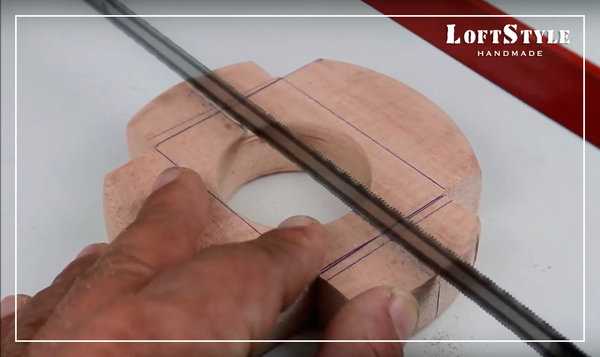

Тот бублик, что с отверстием поуже разметим и раскромсаем как на фото ниже:
размечаем и отрезаем лишнее
Сделаем два неглубоких отверстия 10-ым пером или сверлом, что бы спрятать туда головки болтов.
два отверстия, что бы спрятать болты

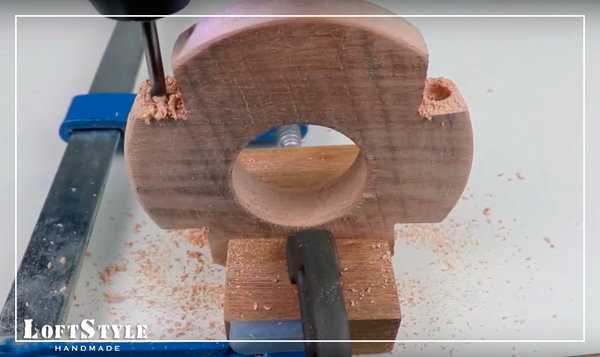

А затем просверлим их насквозь менее толстым сверлом (соответствующим диаметру вашего болта).
сверлим
Ну и распилим всю эту прелесть надвое.
распиливаем надвое
На бублик с широким отверстием крепим саморезами снизу два брусочка, не забываем спрятать саморезы.
крепим брусочки

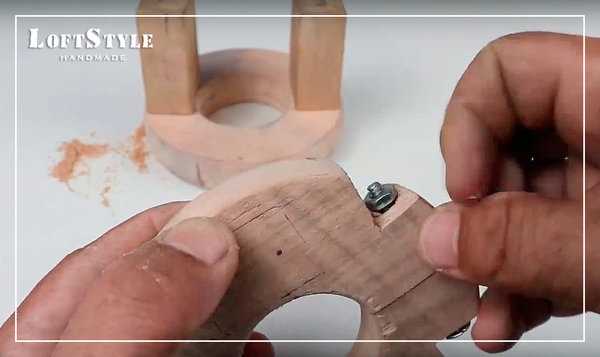

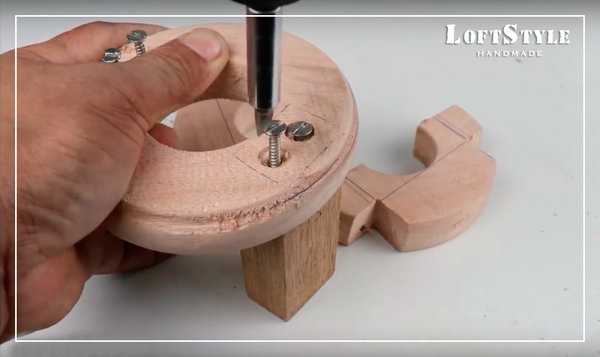

Две половинки заготовленной ранее детали, с меньшим отверстием, соединяем между собой на болты и гайки.
соединяем две половинки

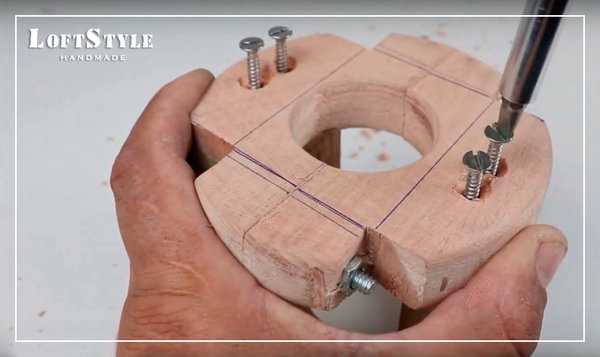

И прикручиваем 4-мя саморезами к заготовленной детали с брусочками.
заканчиваем сборку
Осталось вдеть эту приспособу в дрель и затянуть болты с гайками.

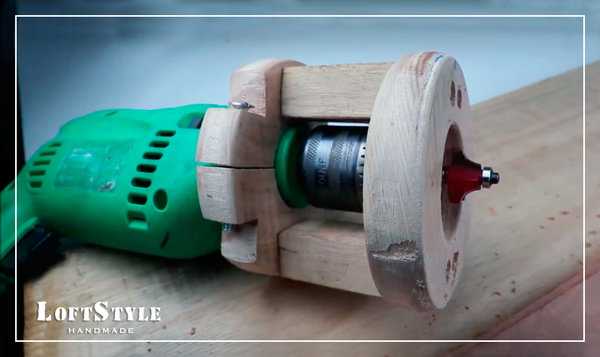

фрезер из дрели готов

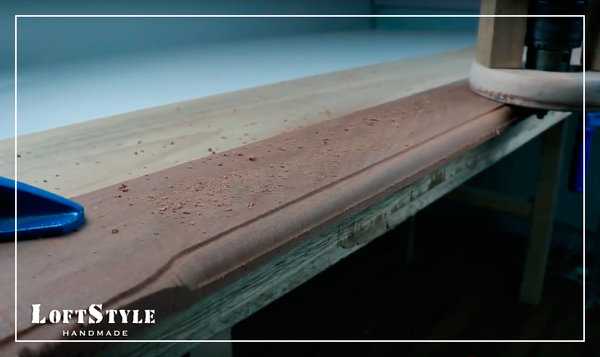

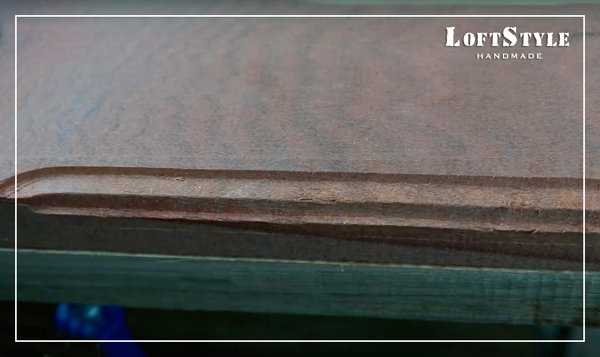

А вот и результат работы обычной кромочной фрезой:
