Приточно вытяжные системы вентиляции с рекуперацией тепла – Приточно-вытяжная вентиляция с рекуперацией тепла: виды и устройство системы

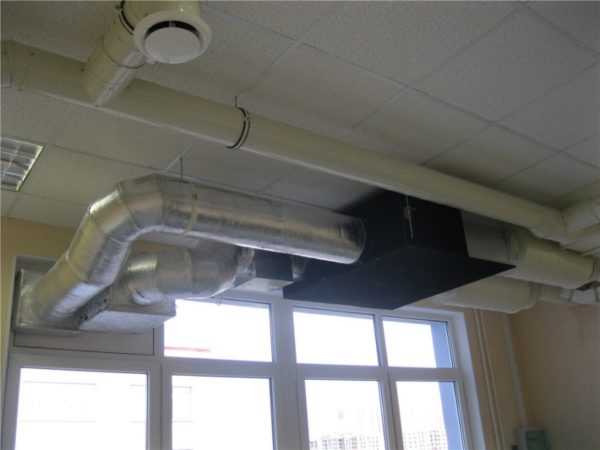

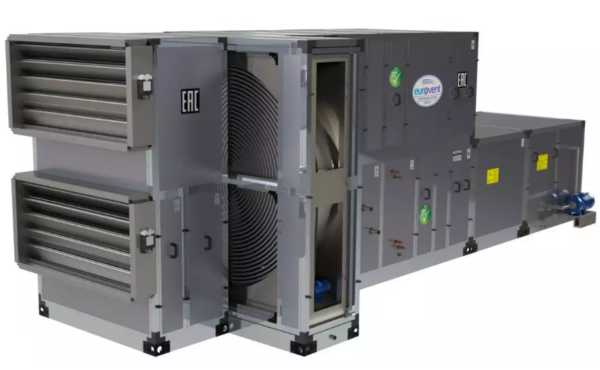

Сложная система вентиляции, применяемая в цехах

Понятие рекуперации, и ее практичное назначение

Технической основой вентиляции с рекуперацией тепла выступает обменные процессы, а сам термин переводится с латыни как «возвращение потраченного», это значит, что специальные устройства обеспечивают возврат благодаря теплообменникам. Особенностью технологического процесса является использование устройств, в квартире с такими комплексами в автоматическом режиме поддерживается комфортный температурный баланс и создается особенный микроклимат.

Вывод и подача свежего, обогащенного достаточным уровнем кислорода, воздуха обеспечивается установкой технологически сложного, многоэлементного комплекса, но вентиляция в любом помещении является необходимым условием. Эффективная вентиляция позволяет использовать уникальные возможности установленной системы с целевым назначением для решения практичных задач при ее функционировании в энергосберегающем, выгодном режиме.

Таким образом происходит рекуперация тепла

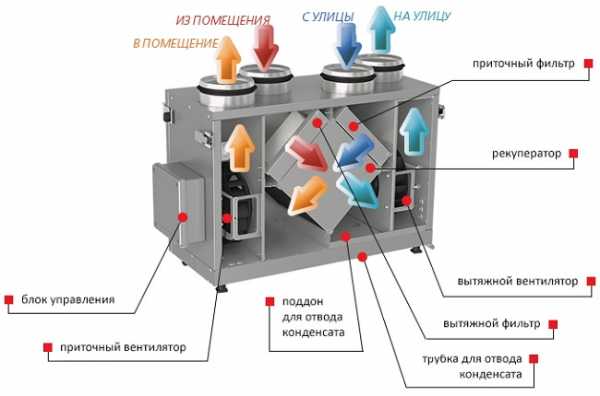

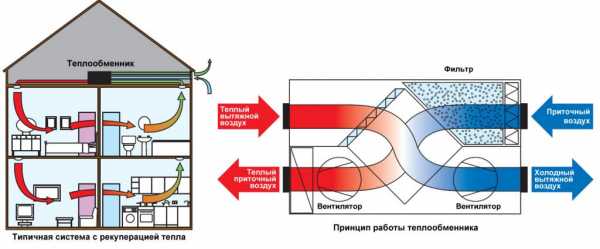

Принцип действия и функционирования системы рекуперации

Обустроенная в помещении тепловая вентиляция сходна с привычной системой, отличаясь принципом действия, предполагающим осуществление процесса прогревания поступающей из внешней среды газовоздушной смеси. Практичная концепция функционирования отличается от привычного кондиционирования, выполняемого навесными и встраиваемыми системами, и основана на двух факторах которые важно учитывать:

• отработанная и содержащая высокий % углекислого газа, газовоздушная смесь выводится из пространства любого помещения, поступая в восстановительную камеру подвергающуюся подогреву, позволяя экономить до 97% энергии. Теплообменники необходимы для прогревания, поступающего из внешних источников, или окружающей среды кислорода, заполняющего освобожденное пространство, без дополнительных затрат энергоресурсов;
• восстановительная камера из керамического материала аккумулирует тепло, необходимое для подогрева воздуха, автоматизация работы системы обеспечивается точными настройками регенератора, при его остывании происходит включение вентиляторов. Режим вытяжки вентиляции с рекуперацией тепла позволяет поддерживать комфортную температуру без принудительного расхода сторонних энергоресурсов, отличающихся дороговизной.

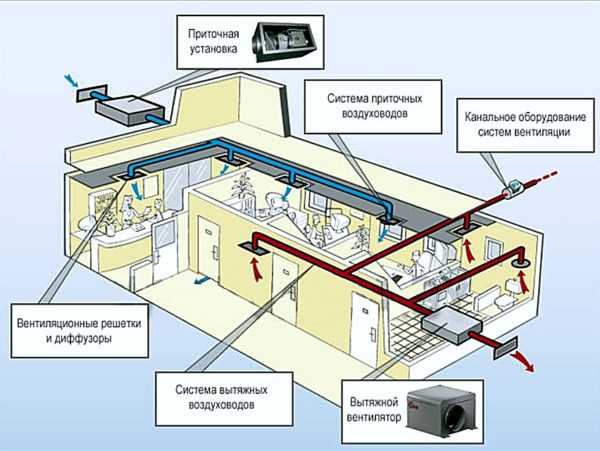

Модель энергоэффективной вентиляции

Топливная экономия гарантирует сохранение 80% тепла, вентиляция для квартиры с рекуперацией помогает сохранить финансы при поддержании уюта, ее использование обосновано в холодное или жаркое время года. Обратная работа системы позволяет производить остужение циркулирующих воздушных потоков, без применения кондиционеров с искусственными и вредными охладителями, фреоном и необходимостью сложного ухода за конструкциями.

Где применяются системы проветривания с рекуперацией

Эффективная вентиляция с рекуперацией тепла завоевывает внимание частных лиц и владельцев собственного производства, позволяющие экономить на обогреве и охлаждении, комплексы могут применяться в различных сферах хозяйства и жизни, необходимы для:

• притока качественного воздуха и автоматизации этого процесса, с возможностью ручной корректировки эксплуатационных параметров;
• организации качественной тепловой вентиляции с оптимальным расходом ресурсов для обработки больших объемов газовоздушных смесей;
• устранения избытков тепловых ресурсов, с их эффективным применением для охлаждения и поступления в помещение свежего воздуха;
• освоения и практики принципов энергосбережения, путем проектирования полноценных систем приточной вентиляция с рекуперацией.

Один из видов напольных компонентов приточно-вытяжной вентиляции

Объединяя две системы, комплекс может состоять из разных по мощности элементов, что дает возможность применять его в частных домах и загородных усадьбах, квартирах и коттеджах, на складах и производстве, в теплицах или хозяйственных постройках.

Выгоды использования вентиляции с рекуперацией

Относящаяся к разряду теплоэнергетических устройств, тепловая вентиляция пользуется обоснованной популярностью, избавляя от необходимости ручного проветривания и установки дорогостоящих систем отопления с применением ценных энергоресурсов. Автоматика и четко отрегулированные параметры определяют эффективность функционирования системы, практичная приточная установка с теплообменником открывает новые возможности использования и сулит выгоды:

• повышенная экономия затрат на приобретение энергоресурсов, электроэнергии и природного газа;
• сохранение бюджета выделенного на приобретение вытяжных вентиляторов и дорогих кондиционеров;
• поддержание комфортного температурного режима и потребление воздуха обогащенного кислородом.

Схема охлаждения воздуха в приточно-вытяжной вентиляции.

Дополнительные преимущества касаются эксплуатационных характеристик, установка с рекуператором не требует особого ухода, ее монтаж относится к экономичным мероприятиям и может осуществляться своими руками. Привлекая специалистов или квалифицированных профессионалов можно гарантировать ее качественную и производительную работу, а потраченные средства рассматривать как выгодные капиталовложения в свое здоровье.

Хорошее проветривание и эффективное отопление

Повседневно проветривание жилья гарантирует приток освежающего воздуха, в состав которого входит пыль и другие химические загрязнители, неприятные запахи или выбросы автомобилей, что становится причиной плохого самочувствия людей. Установленная приточная система с теплообменником избавляет от этих проблем, гарантируя поддержание температурного режима и необходимой влажности преступаемого кислорода, роторные рекуператоры справляются с самыми сложными загрязнениями.

Автоматическое отслеживание установленных показателей обеспечивает подавление температурной разницы за счет работы теплотехнической системы, и тепловая вентиляция прогревает холодные потоки без дополнительных затрат. Финансовая выгода дополняется рекуперацией тепла благодаря продуманной конструкции и возможности повторного использовать энергии, высвобождаемой при охлаждении газовоздушной смеси, благодаря естественному физическому процессу.

Очистка воздуха и вентиляция в режиме бесшумности

Установленные в домах и квартирах бытовые приборы и облегчающие жизнь устройства, металлопластиковые окна и системы остекления с хорошей изоляцией наполняют воздух в помещениях излишней влагой. Проветривание может решить эту проблему, применение качественных и точно настроенных систем вентиляции полностью от нее избавляют, позволяя заботиться о здоровье взрослых и детей, создавать комфортные условия для их жизнедеятельности.

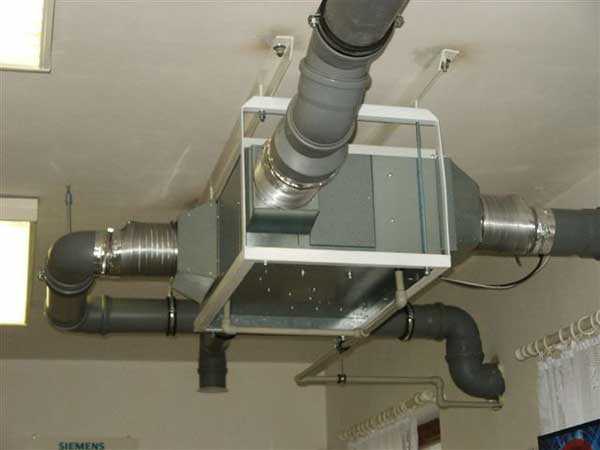

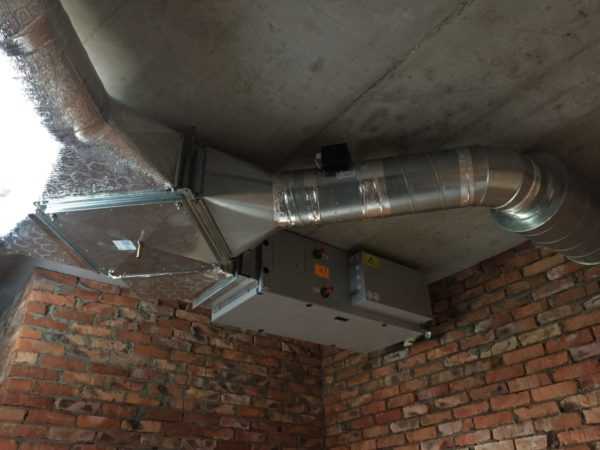

Пример компактной системы вентиляции

Простая приточная установка с нагнетанием атмосферного воздуха заполняет все пространства жилья пылью и частицами грязи, оседающими на всех поверхностях и мебели, разбавляя полезный кислород примесями выхлопными газами и производственными выбросами. Теплоэнергетические устройства с фильтрами, которые включены в конструкцию тепловой вентиляции, работают бесшумно, очищая поступающие воздушные массы, и не требуют специального, или сложного ухода.

Виды и характеристики рекуператоров для частных домов

Домашняя приточная установка имеет свои конструкционные особенности, они зависят от выбранного рекуператора, их подбор осуществляется на основании многих факторов, чаще всего используются такие виды теплообменников:

• пластинчатые. Высокопроизводительные и простые в эксплуатации устройства, приточная установка с пластинчатой моделью обойдется недорого, а собранные в кассеты пластины отличаются повышенной теплоемкостью и легкостью, для отвода конденсата предусмотрен дренажный канал;

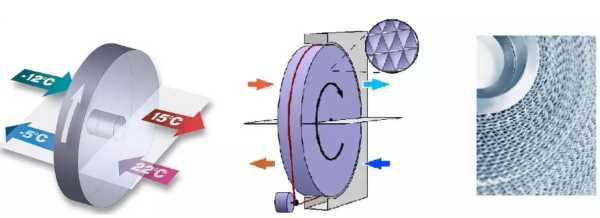

• роторные. К преимуществам рекуператором тепла этого вида относятся повышенная эффективность функционирования и КПД, отсутствие конденсаторных накоплений и предотвращение образования наледи, в конструкции тепловой вентиляции включаются 1-2 устройства;
• крышные. Необходимы для обработки увеличенного объема газовоздушной массы, такая система вентиляции с рекуперацией подходит для монтажа в большом доме, за счет установки на крыше гарантируется соблюдение повышенных параметров звукоизоляции и шумоизоляции;
• водные. Гликолевые или водяные теплообменники предусматривают применение промежуточного носителя, с обеспечением эффективного использования и сохранения высокой производительности при пониженной температуре, сочетая свойства роторных и пластинчатых рекуператоров.

Выбирая теплообменники для частного дома необходимо учесть все их преимущества и лучше проконсультироваться со специалистами, которые помогут провести все расчеты и отрегулировать мощность системы тепловой вентиляции.

Система вентиляции с рекуперацией для квартиры

Специалисты рекомендуют использовать водяной теплообменник для приточной вентиляции в квартире, что связано со значительной экономией затрат электроэнергии при режиме постоянной эксплуатации установленной системы, простой в обслуживании. Практичная вытяжная установка с рекуператором любого типа обеспечит своевременный приток обогащенного кислородом воздуха, выводя остатки влаги и поддерживая нужный и комфортный температурный режим, благоприятно влияющий на состояние здоровья людей.

Диаграммы вентиляции и охлаждения в летнее время

Выбранная для квартиры многоэтажного дома установка с рекуперацией, чертежи которой подготовлены опытными специалистами, позволит обеспечить сразу все помещения очищенным и подогретым, или охлажденным воздухом, в зависимости от времени года и сезона. Выбираемая тепловая вентиляция — это первый шаг на пути к здоровому образу жизни и оптимальной активности, поэтому перед ее покупкой необходимо получить полноценную консультацию от профессионалов, учитывая размер помещения и объем газовоздушной смеси.

Как выбрать хороший теплообменник, советы специалистов

Основные параметры, которыми должен обладать теплообменник для вентиляции водяной подчеркиваются его постоянным режимом использования, поэтому ориентироваться на собственные предпочтения при его выборе не стоит, лучше уделить внимание комплексу эксплуатационных характеристик:

• параметры качества. Функциональная приточная установка с рекуператором перспективного уровня позволит продлить срок эксплуатации системы и обеспечить ее высокую производительность;
• надежность и практичность. Тепловая вентиляция это система, каждый элемент которой отличается сроком использования и техническими характеристиками, обеспечивающими полноценное применением комплекса;
• эргономика и эстетика. Сочетание идеальной работы и привлекательного внешнего вида, компактная система вентиляции с эстетичным дизайном может устанавливаться в квартире или доме;
• производительность и мощность. От этих параметров зависит работоспособность тепловой вентиляции и полноценное применение ее функционала, помогающего экономить энергоресурсы и расходы.

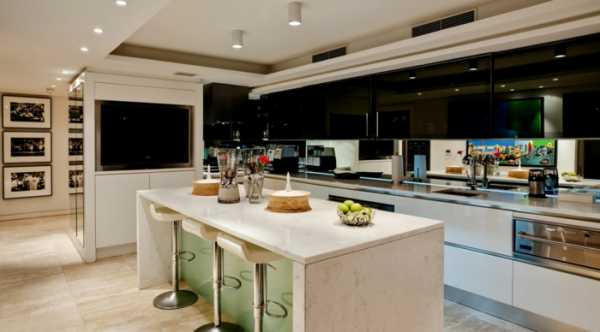

Вентиляция в интерьере квартиры практически не выделяется

Максимально производительные, компактные и эстетически оформленные приточно-вытяжные системы вентиляции с рекуператором станут не просто украшением квартиры, но и заменят ручное проветривание, кондиционеры и даже отопительные устройства.

Покупая водяной теплообменник для вентиляции или рекуператор любого другого типа важно помнить о его быстрой окупаемости, в стремлении сэкономить многие планируют малоэффективное и затратное утепление, тратят драгоценные ресурсы и собственные силы. Тепловая вентиляция, установленная своими руками, станет отличной альтернативой системам индивидуального или централизованного отопления, а советы специалистов помогут повысить эффективность применения комплекса и полноценного использования его функционала.

1poklimatu.ru

Приточно-вытяжная система вентиляции с рекуперацией тепла

Получить коммерческое предложение

Компания ООО «Пром Климат» (г. Москва) — профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте «под ключ».
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

В период энергического кризиса и подорожания энергоресурсов применение энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Нельзя недооценивать в этом вопросе роль рекуператоров тепла. Инженерные установки не только существенно экономят газ для обогрева помещений, но и, практически, бесплатно возвращают обратно тепло для полезного использования, предназначенное для выброса в атмосферу.

Работа воздухообмена с подогревом воздуха

Принцип устройства вентиляции с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещения свежим воздухом;
• возвращение тепловой энергии, уходящей с воздухом через систему вентиляции;
• недопущение проникновения в дом холодных потоков.

Схематически процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22°С. Для этого включенная приточно-вытяжная система при работающем вентиляторе нагнетает воздух с улицы. Он просачивается через фильтрующие элементы и уже очищенный поступает на теплообменник.

По мере прохождения сквозь него воздух успевает прогреться до +14-+15°С. Такая температура может считаться достаточной, но не отвечающей санитарным нормам для проживания. Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции догрева до +20°С в самом рекуператоре при помощи калорифера (водяного, электрического) небольшой мощности — 1 или 2 кВт. С такими температурными показателями воздух попадает в комнаты.

Калорифер функционирует в автоматическом режиме: при понижении наружной температуры воздуха он включается и работает, пока не подогреет до требуемых значений. В то же время, отработанный поток уже нагрет до «комфортных» 18 или 20 градусов. Удаляется с помощью встроенной вентиляционной установки, предварительно пройдя через теплообменную кассету. В ней он отдает тепло встречному холодному воздуху с улицы, и лишь потом уходит в атмосферу из рекуператора с температурой не более 14-15°С.

Внимание! Установка металлопластиковых конструкций нарушает естественную подачу свежих потоков воздуха в квартиру или дом. Решает проблему принудительная система, подающая не подогретый воздух с улицы, но и сводящая на «нет» эффективность энергосбережения от пластиковых окон. Приточно-вытяжная вентиляция с рекуператором это комплексное решение проблемы отопления с одновременно функционирующим воздухообменом, активный метод сохранения энергии.

Преимущества приточно-вытяжной системы с функцией подогрева

Теплосберегающая технология в последнее время обретает все большую популярность

• Поставляет свежий воздух, улучшает качество воздушной среды внутри помещений.
• Предотвращает выпадение на поверхности влаги, образование конденсата, плесени и грибка.
• Устраняет условия появления в помещении вирусов, бактерий.
• Экономит расходы на электрическую и тепловую энергию путем восстановления потерь из уходящих потоков порядка 90% тепла.
• Способствует регулярному обмену воздушной среды.
• Многоплановость исполнения теплообменных систем расширяет сферу их применения на объектах различного типа.
• Экономичное использование и обслуживание. ТО, включающее очистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно всего 1 раз.

Внимание! Малоэффективной будет характеризоваться работа рекуператоров в домах старой жилой застройки, где естественный воздухообмен обеспечивается деревянными конструкциями окон, щелями в деревянных полах и неплотностями в дверях. Наибольший эффект от рекуперации тепла наблюдается в современных постройках с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменных аппаратов

Выделяются самые распространенные четыре категории агрегатов:

• Роторный тип. Работает от электросети. Экономичный, но сложный в техническом исполнении. Рабочий элемент – вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник с проходящим внутри уличным воздухом реагирует на разность температур снаружи и внутри комнат. Это корректирует скорость его вращения. Меняется интенсивность подачи тепла, предотвращается обледенение рекуператора в зимний период, что позволяет не пересушивать воздух. Эффективность устройств довольно высокая и может составить 87%. При этом возможно смешивание встречных потоков (до 3 %от общего количества) и перетекание запахов, загрязнений.
• Пластинчатые модели. Считаются самыми «ходовыми» из-за демократичной цены и эффективности. Она достигает 40-65% благодаря алюминиевому теплообменнику. Из-за отсутствия вращающих и подвергающихся трению узлов и деталей считаются простыми в исполнении и надежными в эксплуатации. Воздушные потоки, разделенные алюминиевой фольгой, не диффундируют, проходят по обе стороны теплопроводящих элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Эффективность ее выше, а в остальном имеет те же характеристики.

Внимание! Пластинчатые устройства проигрывают перед ротационными в том, что промерзают и сушат воздух. Обязательно его дополнительное постоянное увлажнение. Оптимальная сфера применения – влажная среда бассейнов.

• Рециркуляционный вид. «Фишка» его в сложной конструкции и использовании жидкого носителя (воды, водно-гликолиевого раствора или антифриза) как промежуточного звена в передаче тепла. На вытяжном рукаве устанавливается теплообменник, забирающий тепло отходящего воздушного потока и нагревающего им жидкость. Другой теплообменник, но уже на заборе воздуха с улицы, отдает тепло входящему воздуху, не смешиваясь с ним при этом. КПД таких установок доходит до 65%, они не участвуют во влагообмене. Для работы необходимо электричество.
• Крышный вид устройств эффективен (58-68%), но для домашнего использования не пригоден. Применяется, как составное звено в вентиляции магазинов, цехов и других подобных помещений.

Эффективность рекуперации тепла

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

• самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
• вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
• очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
• теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
• устройство работает без использования электроэнергии;
• рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Расчет эффективности работы рекуператора

Можно ориентировочно просчитать, насколько эффективной будет смонтированная приточная вентиляция с рекуперацией тепла, как в зимний, так и летний период, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергетической эффективности  (КПД), температуры воздуха внешней и в помещении выглядит так:

Tпp = (tвн – tул)*КПД + tул,

где значения температуры:

Tпp – ожидаемая на выходе из рекуператора;

tвн – в помещении;

tул – на улице.

Для расчетов берется паспортное значение эффективности прибора.

В качестве примера: при морозах -25°С и комнатной температуре +19°С, а также КПД установки 80% (0,8) расчет показывает, что искомые параметры воздуха после прохождения через теплообменник будут:

Tпp = (19 – (-25))*0,8 – 25 = 10,2°С

Получен расчетный температурный показатель воздуха после рекуператора. По факту, учитывая неизбежные потери, это значение будет находиться в пределах +8°С.

В жару при +30°С во дворе и 22°С в квартире воздух в теплообменнике той же эффективности, прежде чем попасть в помещение, охлаждается до расчетной температуры:

Tпp = tул + (tвн – tул) * КПД

Подставляя данные, получаем:

Tпp = 30 + (22-30)*0,8 = 23,6°С

Внимание! Заявленный производителем КПД установки и фактический будут отличаться. На поправку значения влияет влажность воздуха, вид кассеты теплообменника, значение разницы температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом рекуператоре эффективность работы тоже снижается.

Современный вентиляционные энергосберегающие системы с включением в них рекуператоров – еще один шаг к экономному расходованию теплоносителей. Причем, установки температурного обмена актуальны зимой, но не менее востребованы и летом.

Можно ли самому сделать систему с рекуперацией

Системы рекуперативной вентиляции становятся особенно актуальными после установки пластиковых окон. В окнах есть режим микровентиляции, но хотелось бы управлять процессом. Результатом решения вопроса у многих становится самодельная рекуперация.

Есть множество вариантов самодельных установок. Самые простые, даже, если пульт управления не впечатляет внешним видом, в целом, неплохо справляются с задачей. Основная часть блок управления. Внутрь стены вставляется блок вентиляции. С другой стороны окна монтируется дополнительный блок. Провода лучше закладывать в стенку.

Основная задача системы менять воздух в комнате, оставляя тепло:

• Используется два цилиндра: диаметр — 110 мм; длина – 310 мм. С одной стороны трубы встраивается реверсивный вентилятор. Он способен переключать направление подачи воздуха и продувать теплообменник;
• Два обычных вентилятора подключаются спина к спине. Периодически включаются то один, то другой. Вентилятор способен подавать воздух сквозь трубу в обоих направлениях. Реверсивную модель можно заменить бюджетным вариантом от старых компьютерных системных блоков. Но тогда вместо двух понадобится четыре штуки;
• В основную часть трубы вставляют теплообменник. Задача забирать тепло у воздуха, выходящего из помещения, и отдавать тепло холодному воздуху с улицы.

Рекуператор работает циклично, поэтому называется реверсивным. Некоторое время он вытягивает воздух из помещения, нагревая теплообменник. Потом затягивает воздух с улицы, отдавая запас накопленного тепла. Два блока включают для большей эффективности. Пока один вытягивает воздух из помещения, другой подает и наоборот. Такая схема работы позволяет избежать выпадения конденсата.

Теплообменник представляет собой массу маленьких стеклянных трубочек, которые плотно набиваются в трубу. Они заменяют производственных соты, через которые проходит воздух. Вместо трубочек можно использовать более эффективный вариант – небольшие стеклянные шарики. Воздух в работе постоянно огибает шарики, путь прохождения удлиняется, больше отдается и поступает тепла.

Блок управления рекуперативной вентиляцией включает:

• Трансформатор от обычного блока питания;
• Диодные выпрямители 4 шт.;
• Интегральный стабилизатор 12 вольт;
• Выпрямитель на 6-12 вольт, собранный на базе стабилизатора 5 вольт.

Резистор регулирует напряжение от интегрального стабилизатора 6 12 вольт, подается на вентилятор. Схема управления рекуперативного цикла работает от 12 вольт.

Отдельно вставляется микросхема таймера, который задает интервалы. Можно установить оптимальное время переключения. Две группы вентиляторов монтируются в двух блоках рекуперативной вентиляции.

Режим:

• Вытяжка воздуха;
• Всасывание воздуха;
• Обратный возврат — рекуперация.

Пока один вентилятор засасывает воздух, другой удаляет его из помещения. Через установленное время цикл меняется.

Дом должен иметь максимально герметичную теплоизоляцию. Естественная вентиляция заведомо не сможет обеспечить необходимый уровень воздухообмена. Механические системы вентиляции успешно справляются с работой. Лучшее решение на сегодняшний день установить принудительную систему с рекуперацией, что позволяет экономить тепловую энергию, особенно, в загородных домах средней и большой площади.

Как узнать цену и получить коммерческое предложение

Чтобы узнать цену решения для вашего объекта, вы можете:

• Отправить быструю заявку, приложив проект, план или смету.
• Отправить заявку на email: [email protected]
• Позвонить прямо сейчас по телефону 8 (495) 410-11-73 и получить профессиональную консультацию.

Отправить заявку

www.promklimat.ru

Вентиляция с рекуперацией

Вернуться к полной версии

Cравнение товаров:

Сравнить

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Вентиляция с рекуперация тепла — это система с процессом возврата тепла назад. В нашем случае рекуперация тепла означает процесс подогрева выходящим из помещения теплым воздухом холодного входящего воздуха, который входит в дом для его проветривания и вентиляции.

Для чего это нужно? Для того, чтобы вы не выбрасывали свои деньги в трубу! Ведь именно в нее улетучивается до 40% всего тепла в варианте с классической естественной вентиляцией. Может быть это тепло нам сохранить и не топить лишнего? Логично! Вот здесь-то нам и пригодится вентиляционная установка с рекуперацией тепла, т.е. с возвратом тепла назад в дом, вместе с очищенным свежим воздухом.

Другими словами, мы возвращаем в дом то тепло, которое собираем из всех помещений дома. Перед тем, как выбросить отработанный спертый воздух из дома, мы пропускаем его через рекуператор, где отбираем у этого воздуха нужное нам тепло, а затем нагреваем этим теплом входящий холодный воздух до определенного значения. В таком процессе заложена гениальная мысль — зачем использовать на отопление воздуха дома дополнительную энергию, которая весьма затратна и стоит денег, если ее можно получить абсолютно бесплатно.

Рекуперация тепла стала основой основ актуальной сегодня системы пассивного дома, плюс к этому она играет ключевую роль в создании эффективной системы воздушного отопления загородного дома.

Виды рекуператорных установок

Рекуператоры бывают двух видов: пластинчатые (рис. 1) и роторные (рис. 2).

рис. 1. Пластинчатый рекуператор

В данном варианте выходящий из помещения воздух нагревает пластины теплообменника, отдает им свое тепло и удаляется на улицу холодным. Входящий же свежий воздух забирает тепло от пластин теплообменника, подогревается и доставляется в помещения уже нагретым. Эффективность пластинчатого рекуператора составляет до 60%, в зависимости от установки. Ключевыми особенностями конструкции являются простота и дешевизна, при этом потоки входящего и выходящего воздуха не перемешиваются, что обеспечивает 100% экологичность такой установки.

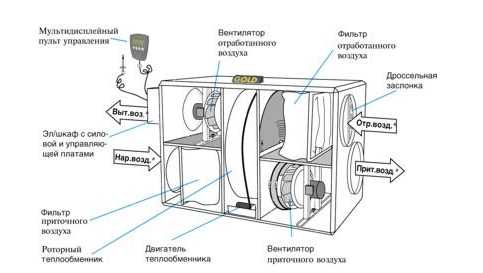

рис. 2. Роторный рекуператор

Во втором варианте основу установки составляет алюминиевый барабан, который забирает тепло у выходящего воздуха и отдает его входящему. Роторный рекуператор обладает более высоким КПД, его энергоэффективность достигает 80%. В отличие от пластинчатого варианта ему не нужно отводить влагу, которая собирается в виде конденсата, в данном варианте необходимое ее количество доставляется на увлажнение нужных помещений, что становится особенно актуальным в сухой зимний период. В комплект обоих вариантов вентиляционных установок входят фильтры воздуха, датчики влажности и отработанных газов плюс пульты управления системой.

Основные преимущества систем вентиляции с рекуперацией

Главным преимуществом приточно-вытяжной вентиляции с рекуперацией является экономия энергии. Если вы используете систему вентиляции без рекуперации тепла, то расход электроэнергии на отопление составит от 6 до 10 кВт/ч, в случае же с рекуператором вы будете расходывать в разы меньше — всего 1-2 кВт/ч, ведь входящий свежий воздух уже подогрет и лишнего топить совсем не нужно. Экономия ваших затрат на отопление дома составит внушительные 80%.

Больше экономите энергии — меньше денег тратите и больше оставляете себе. Помимо этого, вы уменьшаете нагрузку на сети, что благоприятно сказывается на природе и экологии. Кстати, в летнее время аналогичным образом вы можете охлаждать горячий уличный воздух и снова будете экономить, только теперь уже на кондиционировании. Сниженное потребление энергии для охлаждения помещений в разы уменьшает ваши затраты и снижает вредные выбросы в атмосферу — одни плюсы!

Если вы только планируете постройку своего собственного загородного дома, то узнайте у ваших знакомых расходы на отопление их дома. Мы уверены, что внушительная сумма за газ или электричество вас удивит и совсем не в лучшую сторону. Не повторяйте обидных ошибок, учитесь на чужом опыте, сэкономьте эти затраты в пять раз — они окупятся уже в первую зиму! Равно как окупится и ваше здоровье, наличие чистого свежего воздуха и полное отсутствие пыли, грибка и плесени.

Система с промежуточным теплоносителем (змеевиковым)

Система применяется там, где недопустимо смешение потоков воздуха, а также если расстояние между приточной и вытяжной установками достаточно большое. Она состоит из двух теплообменников, которые располагаются в подающем и вытяжном каналах и соединяются системой трубопроводов, заполненных теплоносителем. Главным достоинством системы является то, что в качестве промежуточного теплоносителя используют незамерзающую жидкость, благодаря чему обеспечивается стабильная работа без обмерзания теплообменников. Это, безусловно, актуально в условиях нашего российского климата. Тогда как из-за наличия двух промежуточных теплообменников эффективность передачи тепла снижается до 40-50%. Таким образом, недостатками системы являются:

• более сложное обслуживание по сравнению с другими системами
• более низкая эффективность

Оборудование

Как оценить стоимость вентиляции?

Для оценки цены вентиляции воспользуйтесь калькулятором:

Тип помещения/здания:

Выберите типОфисное или административное зданиеКоттеджКвартираТорговое помещение (магазин, торговый центр)Санаторий, гостиницаСпортзал, фитнес-центрСкладское помещениеПромышленное, производственное помещениеКафе, ресторанБассейнСерверная

Класс оборудования:

ЭкономСреднийПремиум

Показать стоимость

Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41, почте [email protected] или заполнив заявку.

Смотрите фотографии объектов

Ещё фотографии смотрите в объектах:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Распечатать

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

www.airfresh.ru

Airomania.ru, категория Приточно-вытяжные установки с рекуперацией тепла

Приточно-вытяжные установки для жилых помещений

Приточно-вытяжная вентиляция в наши дни пользуется большой популярностью. Все чаще приточно-вытяжные установки можно встретить и в жилых помещениях. Раньше бытовало мнение, что ПВУ актуальны только для административных и промышленных зданий. В жилых же домах традиционно проектировались и, зачастую, проектируется по сей день, система естественной вентиляции воздуха. Но в летний период такая система не справляется со своей задачей, поскольку рассчитана на температуру наружного воздуха +5°С. Меж тем, в наших домах растет количество бытовой техники, для отделки применяются синтетические материалы, практически повсеместно устанавливаются стеклопакеты. Всё это, даже при наличии естественной вентиляции, отрицательным образом сказывается на тепловом режиме и чистоте воздуха внутри жилых помещений. Поэтому возникает необходимость применения дополнительных приточно-вытяжных решений.

На нашем сайте Вы можете выбрать и купить системы вентиляции от отечественных и зарубежных компаний — лидеров рынка вентиляционного оборудования.

Приточно-вытяжные установки Ventmachine

Российская компания Ventmachine появилась благодаря желанию создать вентиляционное оборудование для небольших жилых помещений, так как в центре мегаполисов обычные системы естественной вентиляции не справлялись со своей задачей. После появления первого прибора Ventmachine в 2003 году производитель значительно расширил модельный ряд и в настоящее время выпускает и малые бытовые приточные установки, и серьезные полу промышленные канальные агрегаты.

Приточно-вытяжные установки с рекуперацией тепла

При использовании приточно-вытяжных вентиляционных систем неизбежны тепловые потери – воздух, выводимый из помещения, отводит тепло (в зимнее время) или прохладу (в летнее время). Приточный же воздух, наоборот, приносит с собой холод (зимой) или жару (летом). Тепловые потери уменьшают эффективность отопления или кондиционирования, что, в конечном счете, может привести к финансовым потерям, а также к ухудшению экологической обстановки, что в последнее время становится особенно актуальным. Идеальным решением стало применение в системах приточно-вытяжной вентиляции рекуператоров – устройств вторичного использования энергии (в данном случае тепловой). В рекуператоре тепло отводимого из помещения воздуха передаётся поступающему извне. В летнее время такая система может охлаждать горячий наружный воздух.

Рекуператоры бывают различных типов и могут отличаться по конструкции и принципу действия:

• Пластинчатый или перекрестноточный рекуператор (вытяжной и приточный воздух проходят в нём по взаимно перпендикулярным тонкостенным каналам, в результате чего не смешиваются, что актуально для помещений с повышенным загрязнением внутреннего воздуха). Его теплоутилизация составляет 50-70%.

• Роторный рекуператор (представляет собой барабан, в сектора которого подаётся поочерёдно вытяжной и приточный воздух), который обладает максимальной среди рекуператоров энергоэффективностью — 80% — за счёт частичного перемешивания (смешения) приточного и вытяжного потоков (5-8 %), а также передачи скрытого тепла с влагой, содержащейся в вытяжном воздухе.

• Рекуператор с промежуточным теплоносителем (использует жидкостный теплообменник с двумя радиаторами – один для внутреннего воздуха, другой для наружного), в котором полностью исключается контакт вытяжного и приточного воздуха.

Приточно-вытяжные установки с рекуперацией тепла Systemair

Шведская компания Systemair выпускает широкий ассортимент установок для квартир, коттеджей, офисов. Серии VR/VX, Maxi обладают компактными размерами, простотой монтажа, наличием пульта дистанционного управления. Серия Topvex оснащена как пластинчатым, так и роторным рекуператором. Это малошумные устройства с расширенной системой управления и выносным пультом. Systemair производит также вентиляционные системы для производственных зданий – серии Systemair Time, Danvent, Compact (может поставляться в антикоррозионном исполении) и Normablock (адаптируется к любым условиям работы и требованиям заказчика)

Приточно-вытяжные установки с рекуператором от компании Komfovent

Вентиляционное оборудование Komfovent производится в северной Европе компанией Amalva и известно уже более 15 лет. Системами этой компании оснащены здания в Литве, Эстонии, России, Беларуси, Финляндии, Дании, Англии и Италии. В линейке Komfovent можно найти установки для квартир и коттеджей (серия DOMEKT), а также мощные агрегаты для многоквартирных домов, офисных, административных, общественных и производственных зданий (серии KOMPAKT, VERSO и KLASIK). Установки Komfovent оснащены максимально удобной для пользователя автоматизированной системой компьютерного управления с подключением к интернету: контроль за их работой может осуществляться даже с мобильных устройств (смартфоны, планшеты).

Приточно-вытяжные установки с теплообменником от Mitsubishi Electric

Компания Mitsubishi Electric в представлении не нуждается и прекрасно известна в широких кругах благодаря своим системам кондиционирования. Однако линейка климатических установок Mitsubishi Electric не ограничивается одними только кондиционерами и включает приточно-вытяжные вентиляционные установки с рекуператором Lossnay («нет потерь»), предназначенные для установки как в жилых, так и в небольших промышленных зданиях.

airomania.ru

Приточно-вытяжная система вентиляции с рекуперацией тепла и влаги

Что же такое рекуперация?

Рекуперация (recuperatio на латыни) – это возвращение части чего-то для повторного использования.
Буквальный перевод — «обратное получение».

Рекуперация тепла — это подогрев приточного свежего воздуха за счёт отводимого без смешивания воздушных потоков.

Прежде, чем вдаваться в технические детали, давайте рассмотрим пару знакомых всем ситуаций:

1. Драгоценное тепло.

Вы установили дома (в офисе, на производстве) систему вентиляции.

Вы довольны и счастливы – поступление свежего воздуха в помещение гарантировано, как и отвод «грязного», богатого углекислым газом и другими не слишком симпатичными продуктами жизнедеятельности организма.

Но вот совершенно внезапно приходит зима, и удовольствие от вдоха хрустящего морозного воздуха сопровождает вас уже не только на улице, но и дома.
И не даже спасают батареи центрального отопления, ослепительно белые то ли от недавней покраски, то ли от открученного до предела вентиля.

На помощь приходят всевозможные калориферы, плиты, печи, воздушные пушки… а счётчик электроэнергии начинает потихоньку выть, набирая обороты, как авиалайнер на взлётной полосе.

Ещё чуть-чуть – и улетит.
Но скорее всего, улетят в неизвестную трубу ваши деньги, отложенные на обновление семейного автопарка или приятный летний отдых с возлюбленной на горячих пляжах Красного моря.

Выбор прост:

• или смириться с потерей кровных сбережений
• или отказаться от свежего воздуха, как минимум до весны.

Третьего тут, как говорится, не дано.

2. Вожделенная влажность.

Вы вероятно уже отвыкли за лето от вечного першения в горле.
Забыли, как скрипит, зудит и чешется пересохшая кожа.
Как сердится супруга, второй раз за день вытирающая мельчайшую белую пыль с мебели – не что иное, как результат увлажнения помещения ультразвуковым увлажнителем, заправленным водопроводной водой.

Забыли – не так ли?
Ну, ничего – скоро вспомните!
Отопительный сезон начался, а промозглая сырая осень уже вот-вот сменится трескучими морозами, расписывающими утерянной вами влагой оконные стёкла.

А всё очень просто: когда вы выбирали вентиляционную установку – пренебрегли советом продавца присмотреться к технике с функцией рекуперации тепла и влаги!

Мы производим приточно-вытяжное оборудование для разных климатических зон:

Серия ZENIT Стандарт — климатические системы, предназначенные для работы в центральных и южных регионах.
Два последовательно расположенных рекуператора позволяют эффективно работать без обмерзания и преднагрева до -25 градусов.
Установки оснащены двумя энтальпийными рекуператорами.

Серия ZENIT HECO – системы приточно-вытяжной вентиляции, предназначенные для работы в северных регионах.
Здесь уже три последовательно расположенных рекуператора позволяют эффективно работать до -35 градусов без обмерзания и преднагрева.
Установки оснащены тремя энтальпийными рекуператорами.

Мы предлагаем вентиляционные установки для самых разных типов и размеров помещений:

Так вентиляционная установка с рекуперацией Zenit HECO SW подходит для загородных домов, производств, торговых центров, офисов и т.д. площадью от 100кв.м.

А компактная приточно-вытяжная установка с рекуперацией Zenit Mini идеально подойдёт для гаража, подвала, в местах общего пользования, где не нужно поддерживать постоянную температуру.

Сегодня в нашем каталоге представлена очень широкая линейка приточно-вытяжного вентиляционного оборудования с рекуперацией тепла и влаги.

Понимая, что разобраться с техническими тонкостями может быть не просто, приглашаем вас – звоните!
Наши специалисты помогут вам сделать оптимальный выбор.

turkov.ru
