Как самому сделать гараж из металлопрофиля – Гараж из металлопрофиля своими руками

Содержание

чертеж, построить, сделать каркасный гараж, фото, видео,

В современном мире большой популярностью стал пользоваться профнастил как материал для строительства гаражей. Такой гараж очень легко сделать, потребуется немного времени и минимальные знания.

Построить такой гараж для своей машины под силу каждому, без особых усилий. Металлопрофиль материал недорогой, и строить из него намного дешевле, чем из кирпича или бетона. Такому гаражу не нужно железобетонное перекрытие, так как крыша из профнастила хорошо защитит от осадков.

Этот материал долговечный и может послужить около 40 лет, если нанести на лист метала специальное цветное полимерное покрытие. Для такого гаража не нужно делать дорогостоящий каркас, поскольку ребристость листа делает его достаточно прочным.

Если вы решили сделать гараж самостоятельно и использовать для этого именно профнастил, то вам понадобится немного терпения и навыки работы с шуруповертом и болгаркой. Практически все составляющие гаража крепятся с помощью саморезов. А листы заказываются в соответствии с нужными размерами будущего гаража.

Перед строительством нужно точно рассчитать необходимый материал и определится с последовательностью работ.

Как выбрать место для гаража?

Если имеется план участка, то он очень поможет при выборе места под гараж. На плане нужно отметить все постройки, которые есть на участке, учитывая противопожарные и санитарные нормативы.

При выборе места нужно придерживаться некоторых правил:

Подъезжать к гаражу должно быть удобно;
Гараж должен находится недалеко и не слишком близко к дому, расположится так чтобы хозяевам было комфортно;
Гараж может быть на линии ограды или наоборот в глубине участка;
Если гараж находится возле границы с другим участком, то его крыша должна быть сделана таким образом, чтобы вода с неё не стекала к соседям;
Гараж не может находится ближе чем в 10 метрах от окон соседнего дома;
Гараж должен находится на расстоянии не меньше 15 метров от сооружений из легко возгораемого материала.

Немаловажно, чтобы гараж был правильного размера, на который влияет и размер машины. Стандарт обычного гаража, который делают многие, это 3/6 метра. Но в современном мире появляется всё больше больших автомобилей, а у многих семей их несколько, поэтому гаражи стали делать крупными.

К примеру, если у вас есть один мини-вен, то для него будет вполне достаточно гаража размером 4/7 метра и с высотой в 3 метра.

Чтобы правильно рассчитать размеры гаража именно для вашей машины, необходимо к размерам автомобиля приплюсовать пространство, которое нужно для стола и стеллажей, или каких-то других предметов необходимых вам. Стало популярным в гаражах делать небольшие комнаты отдыха, что также необходимо учитывать.

Не забывайте к размерам машины также прибавить ширину двери, чтобы вам было удобно открывать её, и вы не боялись задеть стенку или шкаф, который стоит рядом.

Что же необходимо для гаража из металлопрофиля?

Чтобы рассчитать количество необходимого материала достаточно длину гаража поделить на размеры листа металлопрофиля. Покупая материал, рекомендуется прибавить 10%, поскольку обязательно будут стыки и нахлест.

Материалы, которые понадобятся:

Металлопрофиль;
Металлические трубы для каркаса;
Утеплитель;
Подложка термоизоляции;
Цемент;
Саморезы;
Песок;
Щебень;
Герметик.

Конечно не обойтись и без инструмента:

Кусачки;
Горизонтальный и вертикальный профиля;
Шуруповёрт;
Дрель с насадкой миксерной;
Емкость, в которой можно сделать раствор;
П-образный профиль;
Штыковая и совковая лопаты;
Отвес;
Лом;
Болгарка и диск по металлу.

Когда материалы и инструменты подготовлены, можно начинать подготовительные работы.

Подготовительные работы

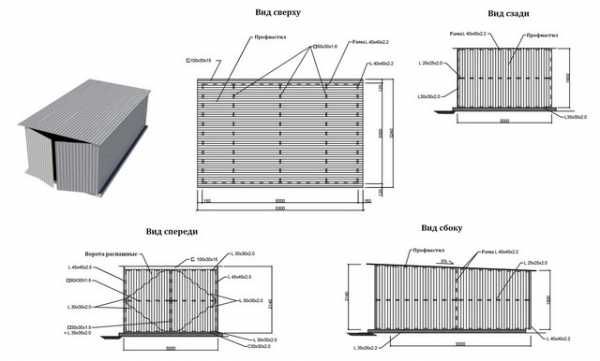

Разметка для гаража, чертеж.

Для начала нужно сделать разметку местности.

Чтобы её сделать нужно забить колышки или арматуру, между которой натягивается веревка.

Посередине разметки по периметру копаются ямы в углах, их размер должен быть 0,5 метра/0,5 метра, в глубину также 0,5 метра.

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки».

Фундамент

Фундамент для гаража делается совсем не так, как для дома. В подготовленные ямы нужно вставить трубы и забетонировать в почве. После чего от трубы до трубы копается траншея с глубиной в 30 сантиметров. При необходимости можно установить опалубку, после чего все заливают бетонном.

Чтобы не появились трещины, рекомендуется фундамент и пол армировать. Стоит обязательно сделать фундамент выше, чем будет пол в гараже.

Если вы решили сделать смотровую яму, необходимо, чтобы уровень грунтовых вод был невысоким. Яму стоит выкапывать сразу, можно воспользоваться экскаватором, это упростит и ускорит процесс работы. В яме стенки выравниваются и края бетонируются, также их можно выложить кирпичами. Чтобы было удобнее, рекомендуется сделать ступени или лестницу, чтобы можно было в яму спускаться без затруднения. Только после этого бетонируется пол.

Чтобы сделать освещение в яме, нужно проложить проводку до того, как бетонировать пол!

Далее стоит приварить к столбам поперечные и продольные крепежи, которые делаются из труб либо уголка. Для этого необходима сварка, также можно воспользоваться услугами сварщика. Конструкцию можно сделать комбинированной, это может быть метал и дерево, тогда крепление делается с помощью болтов и саморезов. Каркас делается очень просто – это вертикальные, а также поперечные стойки.

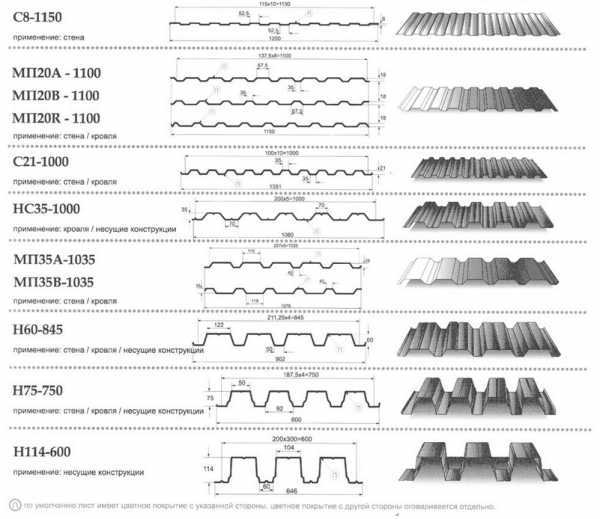

Специалисты рекомендуют использовать листы материала категории С, это специальный стеновой материал.

Когда каркас для гаража готов, можно заняться опалубкой. Для этого на 5 сантиметров засыпается песок, потом щебень, все сверху заливается цементом, это и будет пол для гаража. Пол выкладывают тротуарной плиткой, или просто засыпают щебнем при желании можно оставить и пол из земли.

Каркас для стен должен иметь шаг около 45 сантиметров, но не больше. Чтобы ворота надежно могли держаться на каркасе, стоит приварить перекладины поперек, после чего они соединяются с угловыми трубами каркаса. Если сам каркас сделан качественно и симметрично, то пришить листы будет достаточно просто.

Монтаж стен

Когда фундамент залит и сделана опалубка лучше подождать неделю чтобы конструкция высохла. Только после этого можно приступать к работе со стенами.

Листы крепятся вертикально. Первый лист крепится к трубе без зазора, с помощью шурупов. Крепить необходимо начиная с верхнего края и спускаться книзу, и только тогда можно будет прикрепить лист ко всему профилю. Последнюю волну материала прикреплять не нужно.
Все остальные листы должны перекрыть предыдущие одной волной, на местах стыка прикрепляется два листа.
Чтобы не попадала влага и вода, и чтобы не происходило промерзание, нужно все стыки обработать специальным герметиком.

Каркасную конструкцию также можно сварить, при наличии необходимого оборудования и навыков сварки.

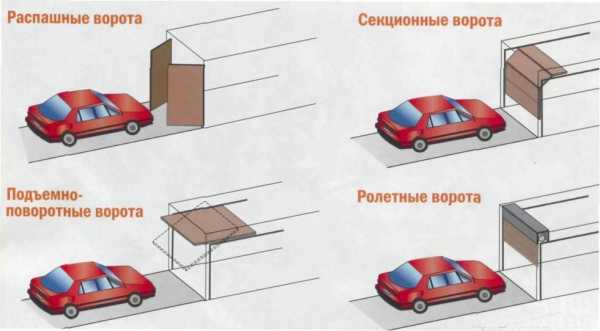

Сделать хорошие ворота можно также из металлопрофиля, ширина их в идеале должна быть такой же, как лицевая стена.

Монтаж крыши

Чтобы сделать односкатную крышу из металлопрофиля листы крепят параллельно волнам на стенах. При таком монтаже вода сможет хорошо стекать и не будет задерживаться. Металлопрофиль при этом должен выступать за стены на 2 – 3 сантиметра.

Листы надежно крепятся, при этом также соблюдается нахлест в одну волну. Стыки необходимо обработать с помощью битумного герметика.

Утепление гаража

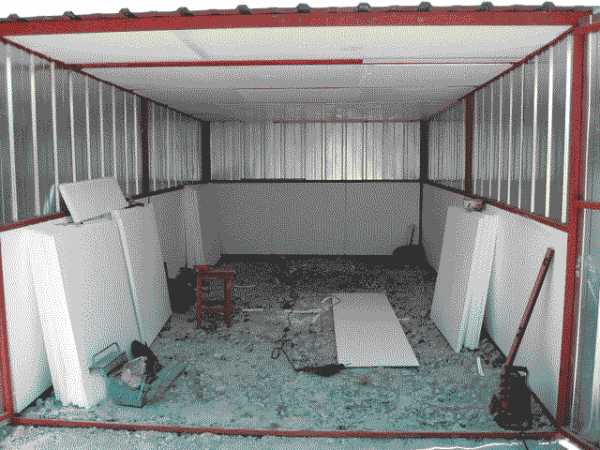

Чтобы в гараже было комфортно и тепло, его обязательно нужно утеплить изнутри. Это обеспечит повышение температуры как минимум на 5 градусов. С этой целью используют рулонные и листовые утеплители.

Для утепления на стены крепится термоизоляционная пленка, которая обезопасит от потери тепла, и от появления конденсата. Дальше приклеивается пенопласт или любой другой пенополистирол с помощью специального клея, при этом стыки нужно будет запенить. Таким же методом утепляют и сами ворота.

Если вы решили воспользоваться рулонным утеплителем, то нужно сделать дополнительный каркас. Деревянные поперечные планки прибивают к основному каркасу с расстоянием 60 сантиметров. И только потом под них укладывается сам утеплитель, который лучше будет также приклеить.

Утеплять крышу рекомендуется после изготовления каркаса, перед укладкой самого профиля.

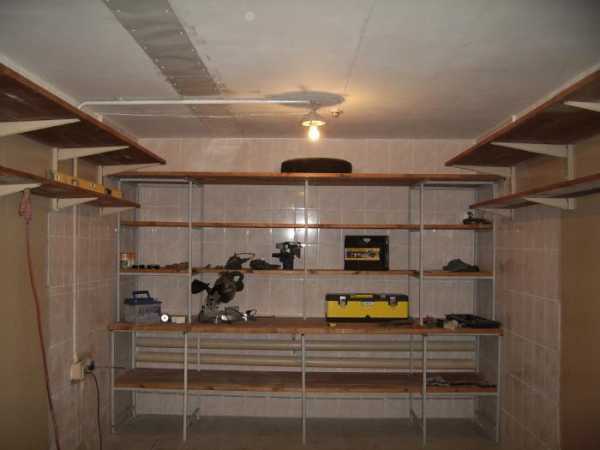

Как сделать отделку гаража внутри?

Очень часто автолюбители достаточно много времени проводят в гараже. Поэтому немаловажно сделать гараж в середине уютным и светлым.

На сегодняшний день существует большое разнообразие строительных материалов, что позволяет воплотить в реальность любую задумку.

Для начала необходимо сделать стены прочными, ведь на них будут находиться всевозможные шкафчики и полки.

Чтобы качественно сделать отделку гаража своими руками, нужно правильно подобрать материал и делать всё точно по технологии.

Материалы, которые будут куплены для отделки, должны бить безопасными и устойчивыми к возгоранию. Также учитывайте, что в гараже будет находится много химических средств, поэтому материал должен не впитывать лишних запахов, да и должен быть практичным.

Очень хорошо для гаража подходят синие тона и геометрические фигуры, ещё хорошо смотрится переход цветов из темного в светлый.

Отделка гаража делится на несколько этапов:

Заливка пола, о ней уже рассказывалось в статье, необходимо только подобрать финишное покрытие на свой вкус.
Отделка стен, делается с применением вагонки или плитки, можно также использовать ЮСБ панели и любой другой материал. После утеплителя стены зашиваются и дальше вся работа делается, как и в любом другом помещении.
Отделка потолка начинается с разводки проводки также необходимо установить распределительные коробки и вывести нужные приборы освещения. Рекомендуется воспользоваться услугами специалиста, поскольку если сделать что-то не так, то может произойти замыкание и даже возгорание.

Когда все работы по электрике произведены нужно потолок обработать грунтовым составом. После нанесения грунтовки потолок можно штукатурить, или обшить пластиком, всё на ваше усмотрение.

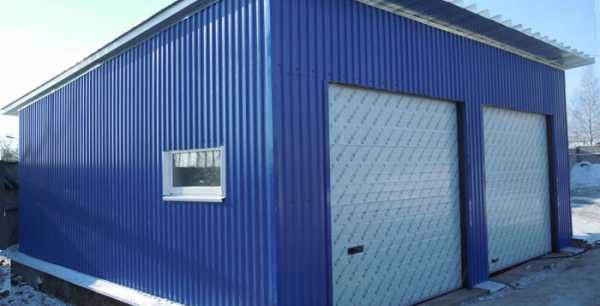

Сделать гараж из металлопрофиля не так и сложно, главное выбрать качественный материал и выполнять все работы чётко по порядку. Вам понадобится не так много денежных вложений, чем при строительстве кирпичного гаража, а результат может получиться ничем не хуже, ведь качественно сделанный гараж может прослужить около 40 лет.

krovlya777.ru

Как построить гараж из металлопрофиля своими руками

Довольно несложной постройкой для своего авто считается гараж из металлопрофиля, который без особых навыков можно выстроить самостоятельно. Его легкий вес не потребует заливки мощного фундамента, следовательно, и цена такой конструкции будет невысокой.

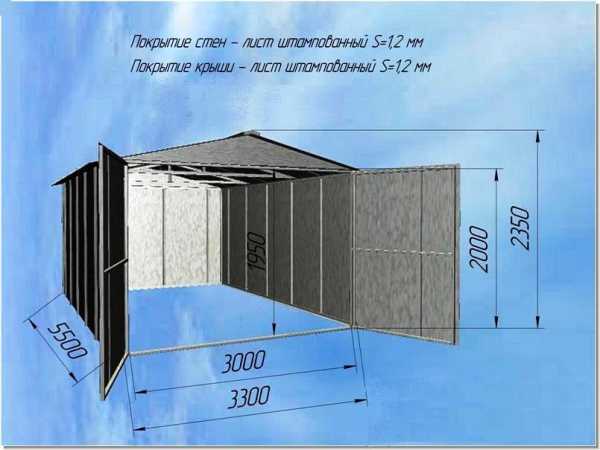

Разработка чертежа

Чтобы построить такое простое сооружение как гараж необязательно составлять подробные чертежи с указанием всех размеров. Человек, имеющий минимальный опыт строительства, может просто воспользоваться фото, чтобы скопировать подобную конструкцию. При отсутствии опыта составить чертеж будет нелишним. Здесь потребуется указать все размеры гаража, высоту пола и уклон крыши.

Размеры гаража подбирают индивидуально под каждое авто, но стандартами считаются следующие показатели:

длина – 6 м;
ширина – 3 м;
для стен оптимальная высота 2 м, плюс крыша. Если конструкция двухскатная добавляется 0,5 м высоты.

Создавая чертежи надо учесть толщину будущего теплоизолятора, который заберет определенное пространство внутри гаража. Если решено построить мобильный гараж из металлопрофиля своими руками, достаточно составить чертеж каркаса и обшивки. Для стационарной постройки в чертежах потребуется отобразить размеры фундамента и смотровой ямы.

Бетонирование фундамента и пола

Перед возведением фундамента надо определиться с тем, как будет крепиться к нему каркас. Основные стойки можно забетонировать в основание, как показано на фото. Тогда сам каркас надо собирать на фундаменте. Такая конструкция будет полностью привязана к постоянному месту и при надобности ее невозможно будет переставить подъемным краном. Другой вариант предусматривает сборку всего каркаса в стороне. Потом его ставят на основание, закрепляя анкерными болтами.

Заливка основания

Второй вариант более понятен, поэтому рассмотрим, как построить основание с забетонированными стойками каркаса:

Строительство начинают с разметки. По углам вбивают деревянные колья, которые соединяют между собой строительным шнуром или любой веревкой.
Весит гараж из металлопрофиля немного, поэтому глубины фундамента 0,5 м будет достаточно. Траншею выкапывают строго по натянутому шнуру. Ширина большая тоже не нужна. Можно остановиться на 300–400 мм.
Под каркасные стойки бурят ямы. Их количество рассчитывают исходя размеров гаража, но обязательно опоры устанавливают по углам и возле будущих ворот. Ямы забуривают ниже глубины фундамента. Во время сезонных сдвигов почвы каркасные стойки сыграют роль свай.
Вокруг траншеи выстраивают невысокий опалубок с расчетом, что залитое основание будет выступать над поверхностью земли 100 мм. Стенки траншеи укрывают рубероидом, чтобы цементное молочко не просочилось в грунт.
Первыми бетонируют стойки. Затем по траншее укладывают армирующую сетку и заливают бетоном. Раствор готовят в соотношении 1 часть цемента и 2 части песка.

Залитое основание накрывают пленкой и оставляют до полного застывания.

Заливка пола

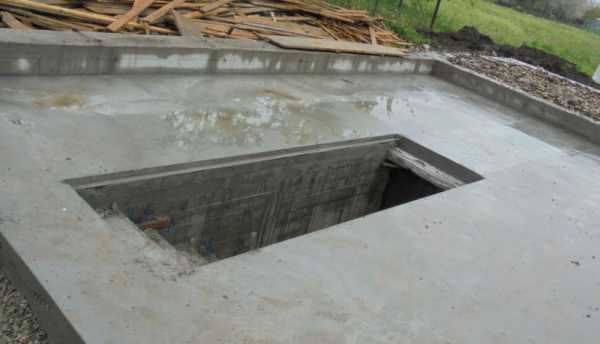

Перед обустройством пола необходимо сделать смотровую яму. Под нее выкапывают котлован, габариты которого превышают 1 м конечного размера сооружения. Если близко грунтовые воды, по периметру ямы делают дренаж из перфорированных труб, выводя слив за пределы гаража. Дно котлована засыпают слоем песка и щебня, укладывают армирующую сетку, после чего заливают бетоном. Стены смотровой ямы выкладывают из шлакоблока или бетонных плит так, чтобы они на 100 мм были выше грунта, где будут заливаться полы.

Теперь пришло время забетонировать сами полы гаража:

Чтобы раствор не стекал внутрь, вокруг стенок смотровой ямы закрепляют опалубок. Поверхность засыпают 50 мм слоем песка, трамбуют и укрывают гидроизоляцией, завернув ее края на фундамент. По периметру основания крепят демпферную ленту для предотвращения деформации бетонного пола при температурных расширениях.
Из арматуры диаметром 12 мм сверху гидроизоляции вяжут сетку ячейками 100х100 мм. Всю поверхность заливают бетонным раствором. Под вес автомобиля рекомендуется толщина бетонных полов не менее 300 мм.

До полного застывания бетона никаких работ не производят. В зависимости от погодных условий это может продлиться до 1 месяца.

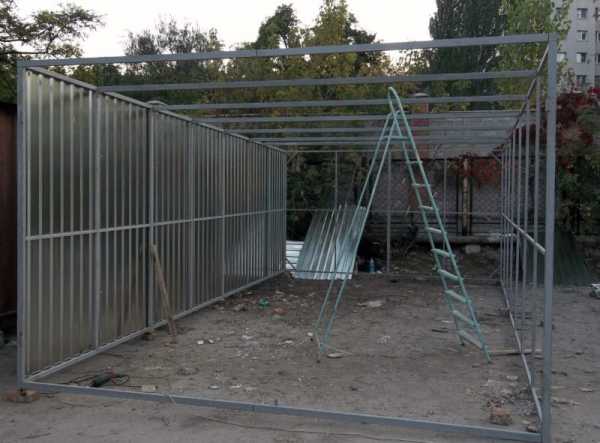

Строительство каркаса

Как говорили выше, каркас можно построить вдали от фундамента или непосредственно на нем. Для этого используют гнутый профиль, уголок, швеллер или профильные трубы.

Кроме отличия монтажа основных угловых стоек, порядок и схема возведения основной конструкции одинакова:

Угловые опоры являются эталонными. По ним будут ровняться все промежуточные стойки, поэтому они должны быть выставлены строго по вертикальному уровню. Вершины опор образуют единую горизонтальную плоскость.
В нашем примере угловые опоры уже забетонированы, поэтому приступаем к монтажу промежуточных стоек. Но сначала по периметру фундамента укладывают стартовый профиль. Его соединяют сваркой или болтами с угловыми опорами, а к бетонному основанию крепят анкерами.
К стартовому профилю приваривают промежуточные стойки одинаковой высоты с угловыми опорами. Расстояние между ними выдерживают 600–800 мм. Вообще, на 1 лист металлопрфиля должно припадать 2–3 стойки. Промежуточные элементы устанавливают только на трех стенах, а на четвертой будут ворота.
После установки всех промежуточных стоек их сверху сваривают между собой профилем. Далее, идет обшивка стоек горизонтальными планками шагом 50 мм. Их можно крепить саморезами. Сверху каркас между стойками сваривают горизонтальными перемычками и аналогично обшивают планками. Должны получиться ячейки под утеплитель, чтобы потолок был теплым.

Каркасная коробка готова. Осталось из уголка сечением 50 мм сварить две четырехугольные рамы с ребрами жесткости для распашных ворот. Их петлями фиксируют к основным опорам. Пример готового каркаса из металлопрофиля можно посмотреть на фото:

Обшивка металлопрофилем

Теперь предстоит обшить каркас, что не должно вызвать затруднения. Листы профнастила крепят вертикально. Профильные канавки обеспечат отток дождевой воды. К элементам каркаса обшивку прикручивают специальными саморезами с резиновой прокладкой. Для эстетики их подбирают под цвет профнастила.

Обшивку выполняют в таком порядке:

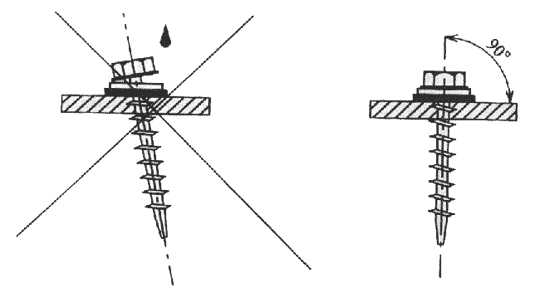

Первый лист фиксируют к угловой опоре. Вначале закрепляют саморезом верхний угол профнастила. После выравнивания по вертикали всего листа, его полностью крепят к каркасу саморезами через волну, кроме последней. Она прижмется следующим листом.
Аналогичным образом монтируют остальные листы профнастила внахлест с волной. Выставлять их по уровню уже не надо, так как они будут ровняться по первому листу. Соединенные волны внахлест сыграют роль направляющих. Рамы распашных ворот тоже зашивают профнастилом.

Чтобы в гараж из металлопрофиля не попадала вода, соединения листов профнастила надо обработать герметиком.

Изготовление крыши

На гараж можно установить односкатную или двухскатную крышу. Все зависит от предпочтения хозяина. Если строение примыкает к другой постройке, то лучше сделать односкатную конструкцию с уклоном не мене 8о.

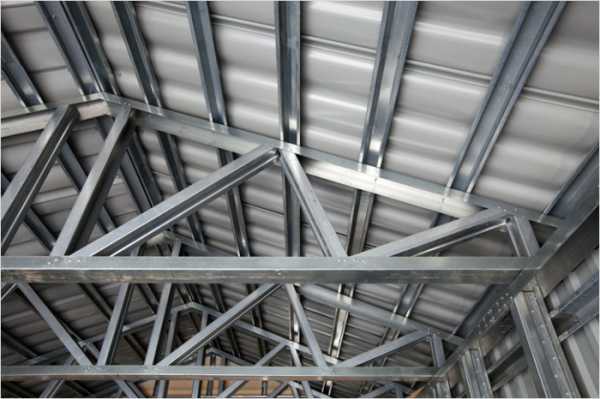

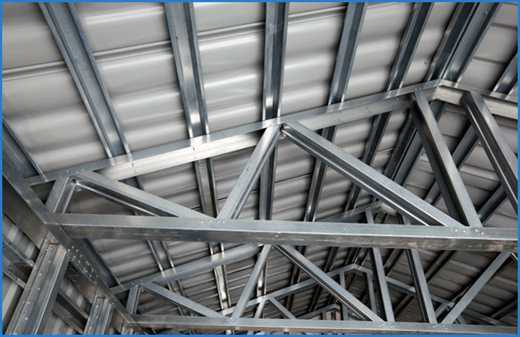

В любом случае для каждой конструкции крыши понадобиться сварить фермы из того же материала, что использовался при изготовлении каркаса. Готовые фермы приваривают к горизонтальному профилю, соединяющему сверху все стойки каркаса. Между собой фермы соединяют перемычками, чтобы получилась обрешетка для крепления профнастила. Теперь осталось покрыть крышу листами по такому же методу, как и обшивались стены.

На данном этапе, можно сказать, что гараж из металлопрофиля своими руками достроен. Впереди, конечно, предстоят еще работы по утеплению стен и потолка, прокладки электропроводки, оборудование полочек. Но, главное, что само здание уже готово и летом сюда можно поставить свое авто.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как построить гараж из профнастила

Для того, чтобы автомобиль служил вам долго, следует позаботиться о гараже. Если автомобиль будет стоять под крышей, а не под открытым небом, это продлит срок его эксплуатации. К тому же, это дополнительное место, где можно хранить инструмент и другой инвентарь, которому в доме нет места.

Чтобы обеспечить свое авто жилплощадью не обязательно покупать готовую конструкцию или нанимать бригаду для строительства, можно построить своими руками. Для строительства обычно используют кирпич или дерево.

Однако такой материал довольно дорог и не всегда по карману. В отличии от кирпичного или деревянного, гараж из профлиста обойдется на порядок дешевле. При этом конструкция получается прочная и не дорогая.

Разметка и заливка фундамента

Первое что надо сделать — это начертить схему будущего автомобильного домика, что позволит определиться с размерами и посчитать необходимое количество материала. Размер будет зависит от того, как он будет эксплуатироваться.

Если там будет только стоять автомобиль, то размер должен соответствовать габаритам машины плюс 20 %. Стандартный гараж имеет размер 3 м ширина и 5 м длина.

Совет: Если в гараже планируется делать ремонт или производить тех. обслуживание авто и хранить какие либо вещи, то его нужно делать просторней.

После того, как схема составлена, можно переходить к следующему этапу — заливка фундамента. Гараж из профлиста легкая конструкция и для него не требуется делать мощное основание. По периметру копается траншея глубиной 40 — 50 см и шириной 20 — 30 см.

Видео: Гараж из профнастила. Своими руками. (Garage of corrugated)

Дно траншеи засыпается слоем щебня и песка ( 10 см) и утрамбовывается. После этого монтируется опалубка и заливается бетоном. В фундамент нужно сразу вмонтировать куски арматуры или профильной трубы на 15 — 20 см выше основания. К ним будет крепиться каркас.

После того, как фундамент схватится, нужно позаботиться о гидроизоляции. Для этого используют как специальные мастики, так и обычный рубероид.

Пол в гараже

До возведения стен необходимо сделать пол. Для этого снимается плодородной слой и засыпается песком. Песок утрамбовывается и заливается бетоном. Для того, чтобы при изменении температур не происходила деформация, по периметру укладывают демпферную ленту.

На поверхность из утрамбованного песка кладется армирующая сетка (шаг 10 — 15 см) и заливается бетоном. Если в гараже запланирована смотровая яма, она также делается заранее, до возведения стен и заливки полов.

Дно ямы заливают бетоном, а стенки обкладывают кирпичом. После того, как стяжка на полах схватится (около двух недель) приступают к монтажу каркаса.

Каркас для гаража из металлопрофиля

Для каркаса используется ∏ — образный профиль, который будет скрепляться саморезами. Так же можно взять и профильную трубу, но тогда потребуется сварка, что не всем доступно.

Для возведения каркаса потребуется:

∏ — образный оцинкованный профиль;
болгарка или ножницы по металлу;
петли для ворот;
саморезы;
шуруповерт;
рулетка;
профлист;
утеплитель (если предусмотрено утепление).

Профиль нарезают по размеру, на ровной поверхности собирают каркас боковой стенки и скрепляют его саморезами. На один лист металлопрофиля должно приходиться по три вертикальные стойки, то есть они должны располагаться примерно через каждые 0,5 м.

Не забываем проверять каркас по диагоналям, это позволит сделать его ровным, без перекосов. Точно также собирается и вторая боковая стенка.

Задняя стенка собирается в зависимости от формы крыши. Так если крыша планируется односкатная — стенка будет прямоугольной, а если крыша намечается двускатная, то стенку будет дополнять фронтон. Передняя стенка должна состоять из рамы в которой будут установлены ворота и фронтона.

Стойки к которым будут прикручиваться ворота необходимо усилить. Для этого можно использовать два вставленных друг в друга ∏ — образных профиля.

Створки для ворот собирается из профиля, которые стягивают профильными стойками по диагонали, для придания жесткости. Затем на створки прикручивают петли и конструкция крепится к стойкам каркаса.

Готовый каркас собирается на фундаменте, для этого поднимают стенки и скрепляют их между собой саморезами. К основанию каркас крепится с помощью уголков, саморезов и дюбель — гвоздей или нагилями.

Крыша

После того как собран каркас переходим к стропилами для крыши. Крыша в гараже может быть двух видов:

односкатная;
двускатная.

Самый простой вариант — односкатная крыша. При таком варианте нужно еще на этапе сборки стен сделать уклон к задней или к одной из боковых стен.

Для двускатной крыши, все стены делаются одинаковыми, на которые устанавливают треугольные стропильные пары. Каждая пара должна быть усилена дополнительно откосами. Количество стропильных пар должно соответствовать количеству вертикальных стоек.

Обшивка гаража профлистом

После того, как каркас полностью собран, можно приступать к его обшивке. Профлист крепится вертикально, саморезами с резиновой прокладкой и металлической шайбой.

Начинать обшивать следует с угла и идти по периметру. Листы закрепляют внахлест. Ворота также обшивают профильным листом. Для крыши используется специальный кровельный профнастил.

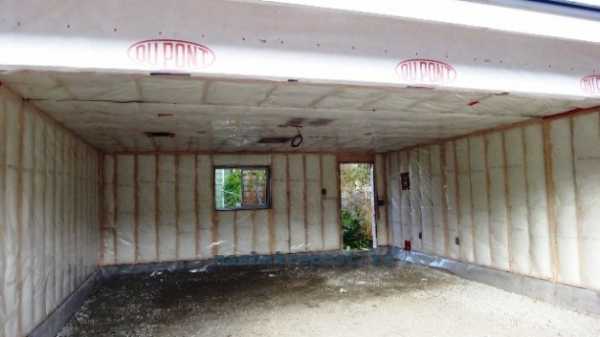

Утепление гаража из металлопрофиля

Гараж желательно утеплить, это не только поможет увеличить срок эксплуатации машины, но и позволит производить мелкий ремонт или тех обслуживание. Для утепления лучше использовать минеральную вату. Минеральная или каменная вата обладает высокими показателями теплоизоляции, она не горит и ее удобно крепить между стоек каркаса.

Плиты утеплителя выбирают желаемой толщины — 5 — 10 см. В зависимости от размера плит, поперек стоек крепят рейки. Затем, между стоек укладывают утеплитель и закрывают пароизоляционной пленкой. Отделку стен делают металлическим профилированным листом, фанерой и т.п.

Для временной стоянки автомобиля, например на даче можно обойтись без утепления и смотровой ямы. Это позволит существенно сэкономить на строительстве гаража.

Посмотрите видео: Гараж из профнастила своими руками

alina-sharapova.ru

Гараж из металлопрофиля своими руками – технология возведения + Видео

Гараж из металлопрофиля вы можете возвести своими руками, потратив на все работы около месяца. Для его постройки потребуются металлические стойки и оцинкованный стальной профиль.

Приступаем к работам – делаем фундамент и обустраиваем полы

Автодом из металлопрофиля представляет собой относительно легкое строение. Для того чтобы оно прочно стояло на земле, достаточно сделать своими руками ленточный фундамент мелкозаглубленного типа высотой порядка 0,4 м и шириной примерно 0,3 м. Вам нужно подготовить план гаража (чертежи таких строений имеются на сайте, да и самому составить эскиз совсем не сложно). После этого потребуется вырыть и обустроить основание для автодома, установить каркас, смонтировать стены, а затем произвести его утепление.

Основание для постройки возводится следующим образом:

Размечаете земельный надел, где вы планируете построить гараж из металлопрофиля.
Примерно на 50 см срезаете грунт на участке, выполняете выравнивание этой площадки. Затем засыпаете ее строительным песком, поливаете водой и тщательно утрамбовываете.
На месте, предназначенном для обустройства смотровой ямы, делаете котлован. Его глубину выбираете сами, а ширину берете на 200 см больше той ширины, которую будет иметь ваша смотровая яма (просто оставьте по метру лишней площади с каждой из сторон).
Котлован необходимо выровнять, поместить в него слой песка и утрамбовать.
Желательно сразу же сделать своими руками вокруг будущей смотровой ямы специальную дренажную систему. Трубы для отвода грунтовых вод рекомендуется вывести в ливневку, канаву для стоков либо в любой водоем, который имеется на участке или рядом с ним.
По периметру строения из металлопрофиля производите разметку ленточного фундамента. Для этих целей применяете элементарные приспособления – шнур и деревянные колья. С их помощью, кроме того, делаете разметку стен ямы (смотровой).
Основание лучше всего делать из бетонных блоков (они продаются в любом строительном магазине, своими руками делать их нет смысла). Между собой такие изделия соединяются стандартным цементно-песчаным раствором.
Боковые поверхности смотровой ямы делаете из кирпича либо из тех же самых бетонных блоков.
Как только фундамент застынет, следует гидроизолировать с внешней стороны стены смотровой ямы. Эксперты советуют использовать рулонные изделия для защиты от воды или битумную мастику.
Засыпаете песком стены ямы (этот процесс обычно называют обратной засыпкой).

Ленточный фундамент для гаража

Ваш гараж из металлопрофиля получил свое надежное основание. Теперь нужно своими руками обустроить полы (непосредственно для автодома и для смотровой ямы). Выровняйте землю под будущим напольным покрытием. Затем насыпьте на грунт слой песка. Его высоту берут на 0,1 м ниже стен ямы. Зафиксируйте по периметру пола демпферную ленту, которая при эксплуатации гаража станет гарантией неизменности его геометрических параметров при сезонных колебаниях температуры.

На слой песка положите гидроизоляционный рулонный материал (обычно применяется полиэтиленовая высокопрочная пленка либо рубероид). Он обязан заходить на 15–20 см на стенки основания. Поверх гидроизоляции следует разместить (с шагом около 15 см) сеточное арматурное изделие и залить конструкцию бетоном, в который можно добавить полимерный состав или жидкое стекло для повышения водостойкости и пластичности стяжки.

При помощи правила выравниваете раствор и ждете 20–25 дней. За этот период стяжка автодома из металлопрофиля полностью засохнет.

Как построить каркас и стены – инструкция

Ваш гараж из металлопрофиля должен иметь надежный «скелет». Его можно возвести своими руками из П-образных металлических изделий. Между собой стальные элементы необходимо соединять универсальными саморезами. На стены используйте оцинкованный профиль – профлисты с маркировкой Н-75. Такой материал имеет достаточную толщину (не более 1 мм), волны высотой 7,5 см, он способен выдерживать ощутимую (до 12 кг на каждый квадратный метр) нагрузку.

Каркас из П-образных металлических изделий

Построить «скелет» своими руками несложно за короткое время, руководствуясь далее приведенной схемой:

Нарезаете ножницами по металлу профильные изделия на куски требуемых геометрических параметров.
На ровной поверхности собираете скелет боковой стены автодомика, затем скрепляете полученную конструкцию.
Ставите вертикальные стойки. Их нужно смонтировать по три штуки на каждый лист профиля.
Аналогично собираете другую стену (боковую).
Передняя стена автодома, который мы делаем своими руками, конструктивно состоит из фронтона и рамы для ворот (ее форма – прямоугольная). Раму желательно дополнительно усилить. Для этого нужно вставить два профиля один в один.
Задняя стенка будет иметь одну из двух форм. Если вы решили построить гараж с односкатной крышей, стена сзади строения делается прямоугольной. А вот когда возводится кровля с двумя скатами, к такому прямоугольнику потребуется добавить фронтон сверху.
Каркас ворот делается из двух частей. Они должны иметь идентичные параметры. Их высокая жесткость обеспечивается специальными ребрами, которые располагают по диагонали ворот.
«Скелет» гаража строится на готовом основании. Его следует обязательно зафиксировать на фундаменте гвоздями с дюбелями и металлическими уголками (возможно, придется дополнительно использовать и саморезы).

Наш гараж из металлопрофиля практически готов. Нужно накрыть его надежной крышей. Ее делайте из профилей. Их необходимо собрать по конфигурации стропильной системы автодома и усилить откосами. Для фиксации профильных изделий на кровле применяем все те же саморезы.

Гараж и мастерская в одном строении

Автодомы из металлопрофиля могут служить не только надежным сооружением для хранения машины. Они способны стать прекрасной автомастерской со смотровой ямой. Для этого нужно качественно утеплить гараж и выполнить его внутреннюю отделку. Теплоизоляцию построек из профилей лучше всего выполнять одним из следующих материалов: каменной ватой; обычной минеральной ватой.

Теплоизоляция автодома из металлопрофиля

Эти виды утеплителей продаются в виде матов, монтаж которых не вызывает никаких затруднений. Также они характеризуются замечательными теплоизолирующими показателями. Современные маты из ваты, кроме того, обладают еще одним важным свойством. Они сами затухают при возгорании (не поддерживают горение).

Схема монтажа теплоизолирующих изделий такова:

Крепите на металлические стойки гаража поперечные рейки. На этом этапе следует принимать во внимание размеры используемых матов. Толщина последних, кстати, может быть 10 или 5 см.
Размещаете маты между стойками.
На теплоизоляционный слой укладываете специальную пленку с паровлагозащитными характеристиками.

Финальная отделка гаража изнутри обычно осуществляется профилированными стальными листами. Они легко крепятся к стойкам саморезами. Добавим, что описанная технология строительства автодома из профилей подходит и для возведения временного гаража на загородном участке. Вам просто не нужно рыть смотровую яму и выполнять утепление постройки, если вы не планируете эксплуатировать ее в зимнее время.

remoskop.ru

Гараж из металлопрофиля своими руками

Для строительства гаража можно использовать самые разнообразные материалы, в том числе и металлопрофиль (профнастил). Рассматриваемый материал характеризуется высокими показателями надежности и прочности. Помимо этого, листы имеют привлекательный внешний вид, что позволяет возводить постройки, прекрасно вписывающиеся в дизайн участка.

Гараж из металлопрофиля своими руками

При высоких показателях жесткости и прочности гараж из металлопрофиля будет иметь небольшой вес, что существенно снижает требования к фундаменту. С монтажными работами можно справиться своими руками. Вся работа сводится к возведению каркаса и его обшивке металлопрофилем. Удобнее, если у вас будет хотя бы один помощник.

Гараж из профнастила

Содержание пошаговой инструкции:

Что нужно для работы?

Прежде чем приступать к работе по возведению гаража из металлопрофиля, подготовьте все необходимые для этого принадлежности. Также заранее рассчитайте необходимое количество профилированных листов. По сути, вам будет достаточно знать лишь размеры будущего гаража. Вы сообщите их продавцу материала, и он самостоятельно определит нужное количество листов.

Профнастил, цены

Помните о том, что настил будет крепиться с нахлестом порядка 15-20 см. Также в расчет нужно включить хотя бы 10-15% материала на запас.

Набор для сборки гаража

Профильные трубы. Из них вы будете собирать каркас своего будущего строения.
Теплоизоляционный материал.
Пароизоляционная мембрана.
Заклепки.
Саморезы.
Электрический шуруповерт.
Кусачки.
Пара лопат.
Маркер.
Отвес.
Уровень.
Шурупы.
Просеянный песок.
П-образный металлический профиль.

Щебенка.
Цемент.

Стоит ли делать гараж из металлопрофиля?

Использование металлопрофиля для возведения гаража имеет множество плюсов, из-за которых все больше владельцев отдают предпочтение данному материалу. Самое главное преимущество – гораздо более низкая итоговая стоимость конструкции по сравнению с гаражами из прочих популярных материалов.

Использование металлопрофиля для возведения гаража

Строить из металлопрофиля очень легко. При должной сноровке на возведение гаража уходит несколько дней. Профессионалы своего дела справляются с такой работой за 1-1,5 дня.

Срок службы грамотно выстроенного гаража из металлопрофиля достигает нескольких десятилетий.

Профнастил характеристики

Справиться со всеми монтажными работами можно своими силами. Это позволяет отказаться от привлечения профессионалов и существенно сэкономить на строительстве.

Однако у гаражей из рассматриваемого материала есть и свои недостатки, которые также важно знать и учитывать. Во-первых, такой материал при желании легко повреждается злоумышленниками – стенки можно попросту разрезать обыкновенной дисковой пилой. Поэтому металлопрофиль рекомендуется рассматривать в качестве материала для строительства лишь в том случае, если гараж будет установлен на частном участке с грамотно обустроенной защитой.

Профнастил, цвета

Во-вторых, металлопрофиль плохо переносит сильные температурные перепады. Этот момент накладывает дополнительные требования по обустройству теплоизоляции и других защитных материалов. Применение разнообразных изоляторов несколько увеличивает стоимость готовой конструкции.

Выбор и подготовка места для гаража

Первый шаг. Определите удобное место для размещения гаража. Лучше, если он будет расположен как можно ближе к ограждению с воротами и, при этом, не очень далеко от дома.

Второй шаг. Уберите с территории мусор и снимите 10-15 см верхнего слоя почвы. Если вы будете делать смотровую яму, подготовьте котлован для этого объекта.

Третий шаг. Подготовьте разметку. В этом вам помогут металлические прутки и веревка. Закрепите прутки в земле по периметру постройки и натяните между ними бечевку.

Четвертый шаг. Выройте в углах строения ямы 50х50х50 см.

Подготовка основания и возведение каркаса

После затвердевания фундамента можно приступать к устройству каркаса.

Первый этап. Подготовьте профилированные трубы. Подходят изделия и квадратного, и круглого сечения.

Второй этап. Установите трубы в подготовленные на предыдущих этапах ямы. Выставьте трубу в центре ямы, выровняйте ее и засыпьте яму смесью из просеянного песка и мелкого гравия или щебня. Повторите для всех ям.

Третий этап. Залейте ямы с установленными стойками бетонным раствором. Пока бетон будет застывать, можете отдохнуть.

Четвертый этап. Соберите каркас. Для этого соедините установленные ранее вертикальные опорные стойки горизонтальными элементами. Поперечины можете делать из того же материала, что и опоры.

Видео — Сборка каркаса гаража

При выборе габаритов каркаса принимайте во внимание следующие моменты:

размеры машины;
необходимость отведения места для хранения разнообразных инструментов и прочих принадлежностей;
необходимость обустройства импровизированного рабочего кабинета и т.д.

Оптимальные размеры гаража

Возведение стен гаража

После возведения каркаса будущего гаража приступайте непосредственно к монтажу листов металлопрофиля.

Первый этап. Начинайте крепить листы с любого угла. Приставьте лист к каркасу и закрепите к стойкам с помощью саморезов.

Как крепить саморезы в профнастил

Второй этап. Продолжайте крепить листы, пока не будет обшит весь гараж.

Третий этап. Дополнительно укрепите стыки при помощи стальных заклепок.

Четвертый этап. Оклейте готовые стены с внутренней стороны пароизоляционным материалом.

Пятый этап. Закрепите на стенах обрешетку под утеплитель и уложите в ячейки обрешетки минеральную вату.

Шестой этап. Уложите поверх утеплителя второй слой гидроизоляции.

Седьмой этап. Обшейте утепленные стены предпочитаемым материалом, к примеру, вагонкой.

Если высота листа металлопрофиля превышает высоту вашего будущего гаража, раскроите листы в соответствии с требуемыми размерами. Что касается фиксации листов, саморезы нужно вкручивать через каждые 25-30 см.

В процессе монтажа используйте битумные герметики. Обрабатывайте такими составами места стыков. Благодаря подобной обработке будет существенно увеличена устойчивость постройки к разнообразным нагрузкам.

Укладка крыши

Гаражи из металлического профиля оснащаются самой простой крышей с одним либо двумя скатами. Для кровли обустраивается отдельный каркас. Можете использовать те же материалы, из которых собирали основной каркас. По сути, обустраивается стандартная стропильная система. Обрешетку делайте с шагом 1-1,5 м.

Прикрепите листы металлопрофиля к стропилам. Предварительно рекомендуется закрепить на каркасе кровли паро-, тепло- и влагоизоляционные материалы. Это можно будет сделать и после монтажа настила, но перед – удобнее. Для изоляции подойдут те же материалы, которые использовались для отделки стен. Качественное утепление можно сделать с использованием минваты.

Утепление гаража пенопластом

Утепление стен гаража минватой

Листы укладываются с нахлестом порядка 20 см. Стыки обязательно обрабатывайте битумным герметиком. Для крепления листов используйте саморезы с резиновыми прокладками. На 1 м2 кровельных листов используйте 7-8 саморезов.

Видео — Крыша из профнастила на гараж (ч.1)

Видео — Крыша из профнастила на гараж (ч.2)

Видео — Крыша из профнастила на гараж (ч.3)

В завершении остается обустроить пол и установить ворота. Пол делается в предельно простой последовательнос

ти: устанавливается основание из досок или брусков, засыпается керамзит или устраивается другой утеплитель, поверх основания фиксируется дощатый настил. Еще более простой вариант – заливка бетонной стяжки. В этом отношении ориентируйтесь на собственные предпочтения.

Ворота можете сделать из того же металлопрофиля либо другого материала на выбор.

Следуйте полученной инструкции, и ваш гараж будет долгие годы безукоризненно выполнять все возлагаемые на него задачи.

Удачной работы!

Видео – Гараж из металлопрофиля своими руками

svoimi-rykami.ru

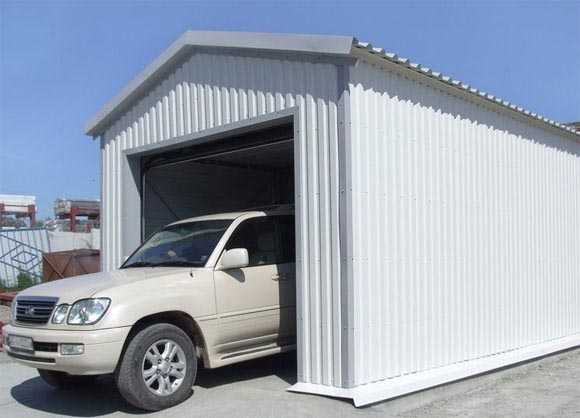

Гараж из металлопрофиля

Помещение под гараж нужно автолюбителю, как воздух. Это не только место для парковки и хранения автомобиля, это, прежде всего, место обслуживания транспортного средства, хранения запчастей и расходных материалов. Купить гараж в городе всегда было запредельно дорого, арендовать — немалый риск, остается собрать легкий и прочный гараж из металлопрофиля своими руками. Металлический вариант обойдется значительно дешевле капитального кирпичного.

Что представляет собой каркасный гараж из металлического профиля

В бюджетном исполнении гараж из металлопрофиля можно собрать за несколько дней самостоятельной работы. С помощниками гараж своими руками собирается за один рабочий день, при условии, что выполнена предварительная подготовка площадки и фундаментных стоек под каркас. Цена постройки в большой степени зависит от используемых материалов и «мощности» конструкции гаража. Вполне по силам собрать гараж в виде каркаса из металлопрокатного профиля, обшитого кровельным материалом и плитами утепления. Стоить такой вариант будет очень недешево, и качество в большой степени зависит от профессионализма выполнения сварочных работ.

Более простым и доступным вариантом гаража будет конструкция из стального каркасного профиля, обшитого листами кровельного металлопрофиля или профнастила.

Технологически постройка гаража выполняется в следующей последовательности:

Выполняется обустройство основания под гараж и фундаментных угловых стоек, которые будут выполнять функции «хребта» всей постройки;
По установленным стойкам выполняется крепление металлического стенового профиля, отдельно собираются и устанавливаются четыре фермы двухскатной крыши;
Каркас гаража зашивается металлопрофилем, укладывается утепление, навешиваются ворота.

Совет! Даже при использовании оцинкованного металлопрофиля специалисты рекомендуют выполнять окрашивание всех наружных и внутренних поверхностей гаража ударостойкой эмалью.

Конструкция гаража из металлопрофиля хорошо читаема по приведенным фото и схемам. Разумеется, что перед началом работ потребуется выполнить эскизное проектирование с продумыванием всех деталей и составлением деталировки и сборочного чертежа. Так поступают профессионалы, подобный подход применяется на сборочных работах на производстве. Это единственно правильный подход, если вам необходим красивый и прочный гараж, а не перекошенный сарай для хранения хлама.

Все детали каркаса стен и несущих балок крыши гаража необходимо предварительно раскроить в виде отрезков из металлического каркасного профиля, тщательно подогнать по размерам согласно чертежу, пронумеровать и промаркировать по позициям в общей конструкции. При таком подходе работа по сборке гаража из листового металлопрофиля сведется к соединению подготовленных заготовок с помощью саморезов и клепаного соединения.

Отдельно потребуется изготовить ворота для гаража и нижнюю пороговую рейку. Обычно гаражные ворота собирают из тех же материалов, что и основной корпус. Можно сделать ворота из более прочного листового металла и стального квадрата, но для подобной конструкции гаража такое устройство только увеличивает нагрузку на каркас, а существенных преимуществ в утеплении или безопасности не дает.

Этапы строительства гаража

Перед тем как приступить к сборке каркаса гаража из металлопрофиля, потребуется подготовить площадку под фундамент. Мнения о том, нужен ли фундамент для легких каркасных конструкций, у разных специалистов сильно отличаются. Большинство экспертов считает достаточным отсыпать площадку щебенкой, песком, смесь утрамбовать, при возможности выполнить бетонную стяжку толщиной 4- 5 см. В некоторых случаях под гараж из каркасного металлопрофиля пол выкладывают обычной тротуарной плиткой или укатывают слоем асфальта.

Более важным моментом в подготовке площадки является установка несущих фундаментных стоек. Вертикальные опоры из железобетона или двутавровой балки устанавливаются в углах будущего каркаса гаража.

Чтобы получить достаточно жесткую и прочную конструкцию, угловые опоры устанавливают следующим способом:

В местах установки опор пробуривают пять скважин диаметром 200- 250 мм на глубину не менее метра;
В скважины устанавливают предварительно заготовленные трехметровые железобетонные или стальные балки. Над уровнем поверхности угловая балка поднимается на высоту стен гаража. Для приведенной на чертеже схемы гаража с двухскатной крышей достаточно опор диаметром 100- 120мм, вместо железобетонной сваи можно использовать стальной двутавр с высотой профиля 100 мм;
После выравнивания установленных опор по вертикали оставшееся пространство в скважине засыпается крупным щебнем и заливается бетонным раствором.

Сборка каркаса гаража из металлопрофиля

Если установка опор выполнена правильно, то через 10- 12 дней можно приступать к монтажу металлопрофиля. На начальном этапе необходимо выполнить обвязку угловых балок горизонтальным U-образным профилем. Между каждой парой угловых опор укладывается по два отрезка профиля, соединяющие оголовки и нижние части вертикальных балок. Нижние отрезки необходимо пришить к основанию фундамента. Перед монтажом металлопрофиля будущие стены гаража зашивают вертикальными отрезками U-образного профиля. В результате получается конструкция, напоминающая обрешетку из металлопрофиля для облицовки стен гипсокартоном.

Можно приступать к укладке листов металлопрофиля на каркас стен гаража, но обычно эту операцию откладывают на завершающий этап строительства. Дело в том, что запланированная двускатная крыша обладает достаточно большой массой, чем больше металла использовано для сборки ферм крыши, тем выше нагрузка на легкие стены из металлопрофиля. Сделать расчет необходимой прочности стен своими силами достаточно сложно, а использовать толстый и мощный профиль, чтобы получить гарантированно жесткую конструкцию стены, не всегда целесообразно из экономических соображений, это дорого и невыгодно.

Поэтому до укладки металлопрофиля на каркас стен первоначально устанавливают фронтонные фермы конструкции крыши над входными воротами и задней стенкой, которые соединяют коньковой балкой. Далее выкладывают фермы в срединной части стен и оценивают степень прогиба горизонтальных стеновых балок. При необходимости между вертикальными отрезками U-образного профиля устанавливают диагональные подкосы, усиливающие жесткость каркаса стены, и только после этого переходят к укладке металлопрофиля.

Утепление стен из металлопрофиля

Процедура утепления стен из металлопрофиля ничем не отличается от аналогичного процесса утепления стен кирпичного здания. Благодаря профилированной поверхности между листом металлопрофиля и утеплителем естественным образом получается вентиляционный зазор, препятствующий поглощению конденсата материалом утепления. Предполагается, что конденсат, выпавший на внутренней поверхности металлопрофиля, будет стекать по оцинкованной поверхности ребер жесткости. Поэтому для вывода вентиляции в нижней части облицовочного материала, закрывающего утеплитель, выполняются перфорированные отверстия.

Оцинкованная поверхность металлопрофиля не боится влаги, отвод водяных паров и конденсата осуществляется в первую очередь для предупреждения намокания материала утеплителя. Если в качестве утепления использовать минвату, базальтовый войлок, стекловолокно, перед монтажом теплоизоляции на поверхность металлопрофиля выкладывается пароизоляционная мембрана. Поможет разобраться в процессе укладки изоляции на металлопрофиль своими руками видео:

Более простым способом утеплить стены гаража из металлопрофиля можно, если наклеить листы из пенопласта с помощью небольшого количества пенополиуретана – монтажной пены. Расход такого клея будет относительно невелик, при этом будет обеспечена полная и эффективная теплоизоляция холодного металлопрофиля без образования мостиков холода на стыках между кусками пенопласта, как на фото.

Уложенную на металлопрофиль теплоизоляцию необходимо зашить отделочным материалом, например, плитой ОСБ или профилированной доской. Аналогичную процедуру утепления необходимо сделать для потолочного перекрытия и будущих ворот.

Установка ворот и отделочные операции

Перед навешиванием ворот первоначально потребуется установить пороговую планку. В качестве материала для этого элемента можно использовать обычный стальной уголок с шириной полки 50 мм. С помощью планки будет защищаться край полового покрытия от разрушающего давления и нагрузки колес автомобиля.

При желании вместо стандартных распашных ворот для гаража можно заказать и установить подъемную конструкцию ворот из металлопрофиля. Она удобнее и надежнее распашного варианта, но стоит значительно дороже. Обычные ворота изготавливают в виде двух рамок из стального уголка с размером полки 35- 40 мм. К боковой поверхности рамок привариваются половинки гаражных навесов, после выравнивания положения ворот ответные части навесов привариваются к угловым опорам гаража. После этого плоскость ворот зашивается листами металлопрофиля.

Заключение

Чтобы конструкция гаража из металлопрофиля не страдала от затекания дождевой воды, необходимо сделать отсыпку и водоотвод по контуру основания стен. В местах прилегания ворот к торцевой поверхности из металлопрофиля наклеивается уплотнитель из мягкой губчатой резины. В завершение работ всю конструкцию гаража из металлопрофиля рекомендуется покрасить эмалью, стойкой к атмосферным воздействиям. Таким образом, все линии реза, царапины и повреждения листов металлопрофиля будут закрыты от коррозии.

bouw.ru
