Как сделать трехскатную крышу своими руками — расчет и схемы (фото, видео)

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Содержание статьи

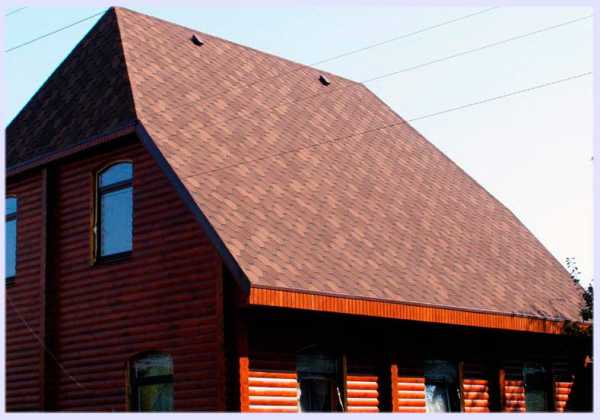

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

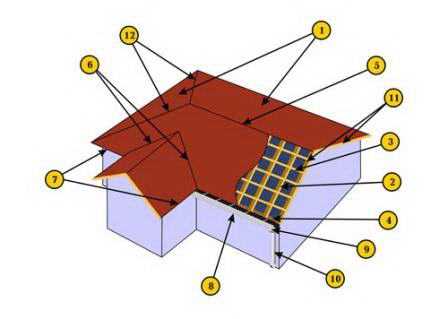

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.

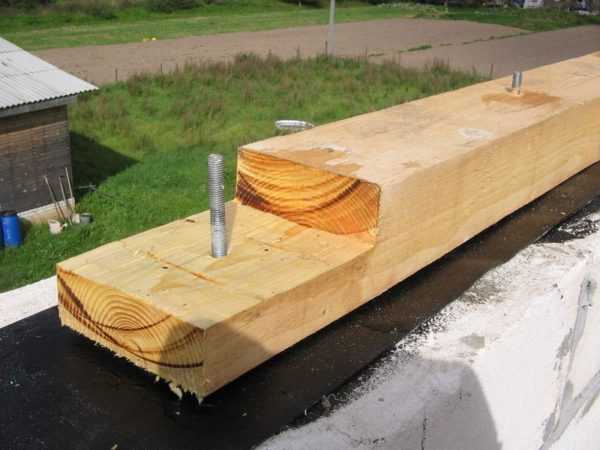

4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
6. Пересечения скатов, они формируют ендовы, разжелобки.
7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

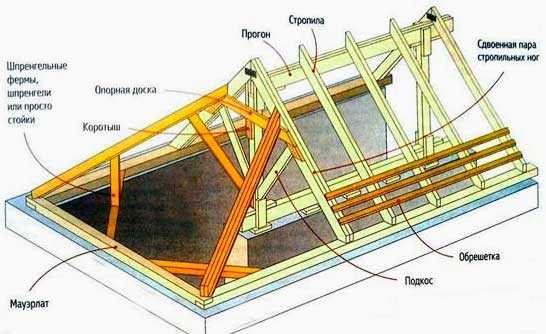

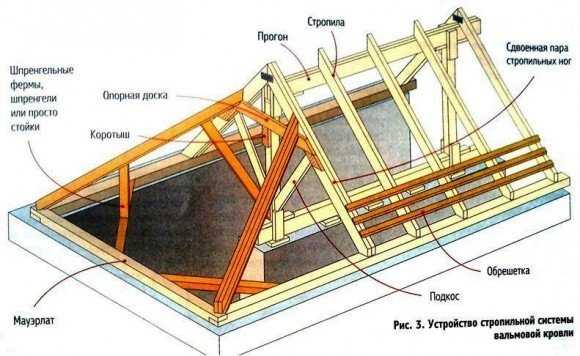

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
• Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
• Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
• Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
• Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
• Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
• Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
• Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
• Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

• Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.


• Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
• Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

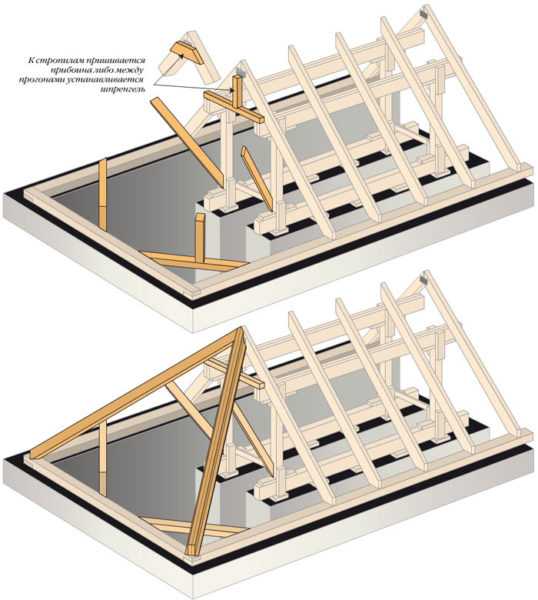

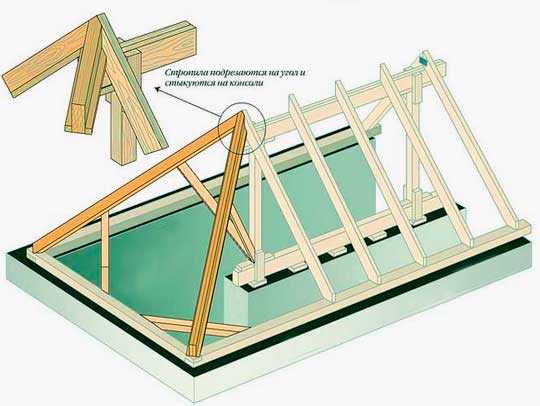

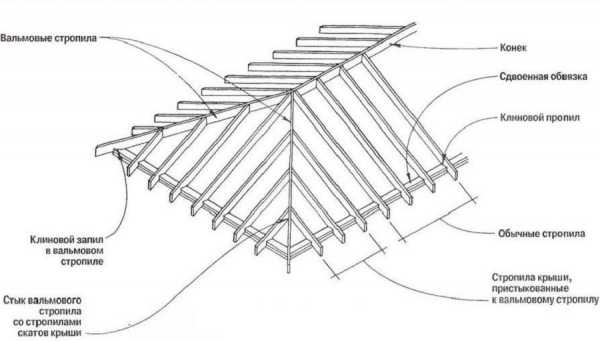

• Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
• К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.



• Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Настил кровельного материала

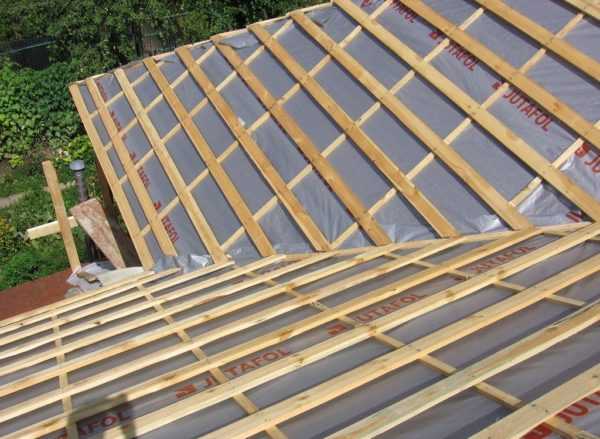

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Видео-инструкция

krovlyakrishi.ru

Трехскатная крыша дома своими руками: Пошагово, для частного дома и для пристройки +Фото инструкция — Пошагово

Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

Строим крышу

Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
2. Лежень – это переходный брус. Он уложен на несущие стены строения;
3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
4. Стойки – это вертикальный несущий брус, который держит остов крыши;
5. Коньковый брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Для защиты древесины применяют антисептик и антипиреновый состав.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

• Кровельное покрытие;
• Гидрозащита и ветрозащита;
• Утеплитель;
• Пароизоляция;

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Трехскатная крыша

Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

Как сделать расчет элементов

Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.

Важно! Расчет прочности и жесткости элементов трехскатной крыши необходимо проводить только с использованием специализированых программ, в крайнем случае, использовать старый и проверенный Архикад.

Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

Конструкция трехскатного каркаса

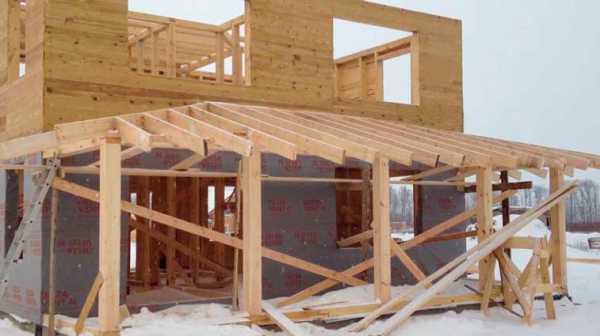

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Совет! Как правило, размеры трехскатной крыши меньше стандартной двухскатной или вальмовой конструкции, поэтому для ее изготовления могут пригодиться остатки пятидесятой доски, бруса и реек обрешетки, использованных при сборке кровельного каркаса основного здания.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

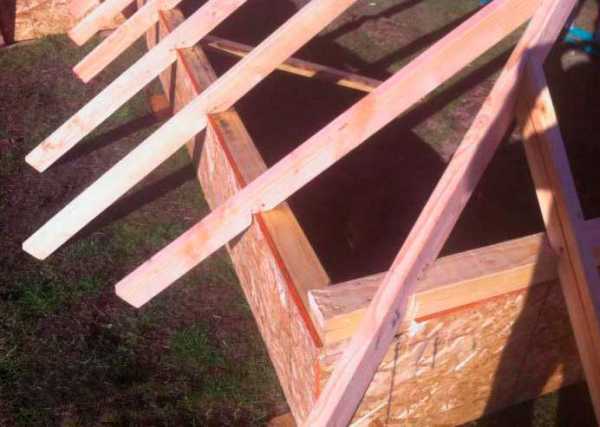

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

Заключение

Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.

bouw.ru

Трехскатная крыша: как сделать своими руками

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

   В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.

   Тип обрешётки зависит от применяемого кровельного покрытия

4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.

   Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.

   Кровельный свес защищает лицевую поверхность дома от избыточной влаги

8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.

   Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

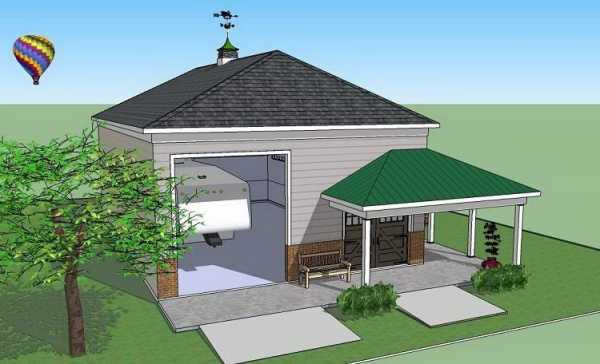

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

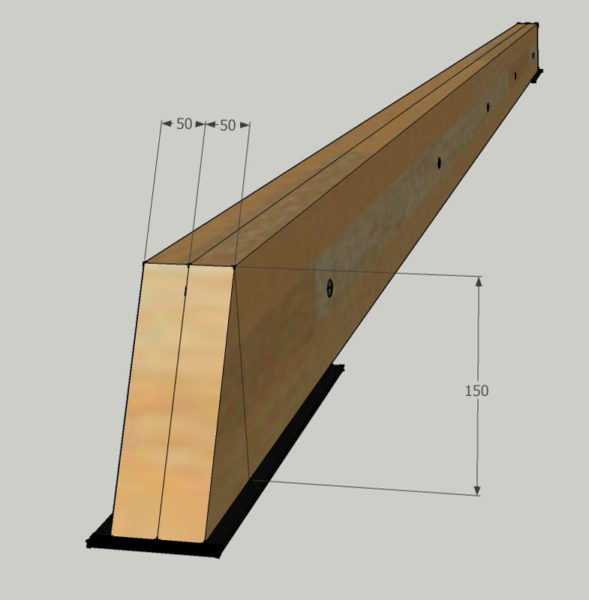

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

• брус для опорных стоек — 2 штуки;
• укороченные стропила — 20 штук;
• полноразмерные стропила — 14 штук;
• брус опорного стропила для вальмы — 1 штука;
• полноразмерные стропила для вальмы — 11 штук;
• доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м². Рассчитать её довольно просто:

• скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
• вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

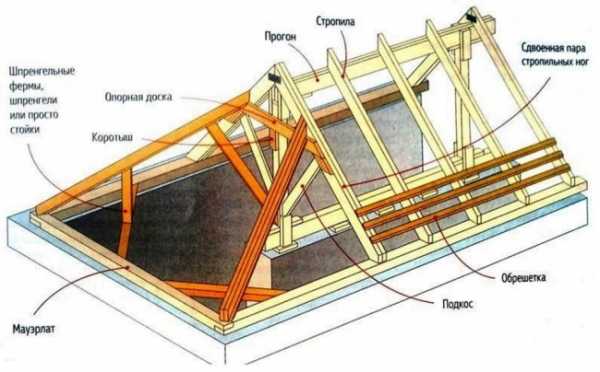

   Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

6. Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.
7. Диагональные стропила — представлены двумя стропильными ногами, расположенными от конькового элемента до двух углов дома, в котором осуществляется строительство трёхскатной кровли. За счёт них происходит закладка вальмового ската. По размеру они намного длиннее рядовых, поэтому и доски под них подбираются намного толще.
8. Шпренгельные фермы. Представлены в виде треугольных конструкций, поддерживающих диагональные стропила. Их устанавливают в зависимости от того, какая нагрузка воздействует на стропильную систему. Если накосные стропила очень длинные и наблюдается их провисание, то фермы сооружаются в обязательном порядке.

   Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

9. Подкосы — небольшие подпорки для стропильных ног. Изготавливаются из брусков среднего сечения и крепятся под наклоном в 45 градусов.

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

1. Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

   На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

2. Наслонная стропильная система монтируется при наличии несущего основания — капитальной стены, которая служит в качестве дополнительной опоры под стропила либо конькового прогона. Поверх конструкции фиксируется лежень с последующей опорой стоек для поддержки конька. Устройство наслонной системы предполагает наличие двух внутренних опор.

   Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

1. Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

   К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

2. Монтаж подконьковых стоек. На этом этапе важно, чтобы стойки располагались строго перпендикулярно, что достигается за счёт установки временных подкосов до выполнения стяжки брусом конька. После каждого действия проверяется угол установки деталей строительным уровнем. Сверху стойки накрываются коньковым прогоном и соединяются металлическими уголками или гвоздями.

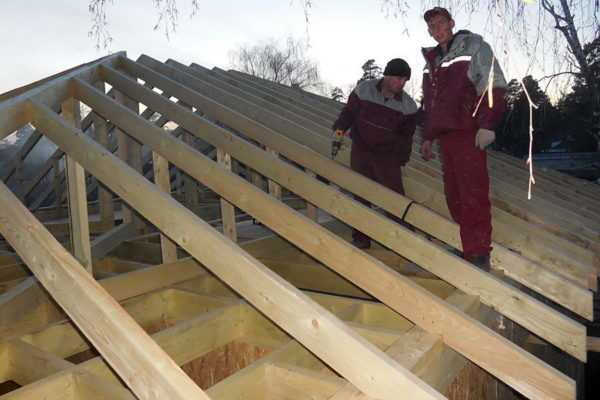

3. Укладка рядовых стропильных ног. Установка элементов проводится в соответствии со стандартной схемой. Изначально снимаются замеры, по которым изготавливается шаблон, затем производится запил опорных пазов пяток стропильных ног попарно. Далее стропила поднимаются к коньковой доске и упираются в мауэрлат. Чтобы стропильные элементы стояли ровно, сначала крепится первая и последняя стропильная пара, между которыми натягивается леска — она и служит ориентиром для выравнивания остальных стропил. Если брус длиннее 4,5 м, то для подпорки к стойкам крепят подкосы под углом 45 градусов. Рядовые стропила кладутся на расстоянии, определённом в зависимости от предполагаемой нагрузки.

   Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

4. Крепление диагональных стропил. Эта часть работы считается самой сложной из всей конструкции трёхскатной кровли. Диагональные стропила должны крепиться к коньку верхней частью и к фронтонному мауэрлату нижней. Стропила, устанавливаемые между диагональными элементами, образуют вальму. Как правило, застройщики ставят 3 ноги на расстоянии 60–90 см друг от друга. Если в дальнейшем крыша будет оборудована окном, то требуется дополнительная поддержка, поэтому устанавливают ещё одно стропило. В случае с обустройством трёхскатной крыши с треугольником, как в полувальмовой конструкции, основой для крепления диагональных стропил служит не коньковая балка, а опорная доска, прибитая к первой паре рядовых стропильных брусьев. Устройство опорной доски сходно с ригельной балкой, но вместо врезки в стропильное тело опорник прибивается сверху.

   Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

5. Обустройство нарожников. Нарожные стропила фиксируются к диагональным стропилам на гвозди или металлические уголки. Для лучшего крепления к мауэрлату снизу их подпиливают.
6. Крепление кобылок, установка ветровых досок, оборудование крепежей под водосток, монтаж декоративных карнизных элементов.

   Кобылки служат для удлиннения стропил при формировании кровельных скатов

7. Обустройство обрешётки. По мере завершения работы со сложными кровельными элементами, стропила покрываются контробрешёткой и обрешёткой, после чего последняя пара стропил прокладывается через всю поверхность обрешётки и фиксируется к вертикальной стене дома.

Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

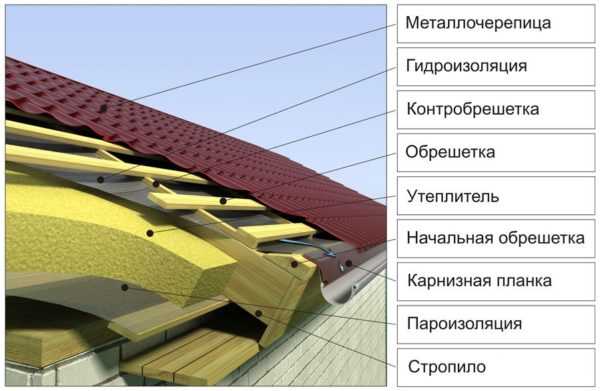

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

roofs.club

Как сделать трехскатную крышу

В настоящее время существует множество способов как красиво и необычно сделать крышу для частного дома. Наиболее популярными стали двускатная, трехскатная или четырехскатная форма крыши. В этой статье мы поговорим о том, что такое трехскатная крыша, ее плюсы и минусы, а также как построить ее своими руками.

Следует отметить, что постройка трехскатной кровли не намного сложнее, чем постройка двускатной или односкатной кровли. Так в чем же ее преимущества? Если говорить об односкатной форме кровли, то стоит понимать, что если вы хотите большой чердак или мансардное помещение, сделать это будет непросто, ведь ввиду того, что чердак получится одно скатный, высота потолка в нем получится небольшая. А если говорить об двускатной форме крыши, то дом уже не получится уникальным – ведь такая конструкция используется очень часто. Поэтому если вы хотите необычное и уникальное жилище, то оптимальным выбором будет трехскатная крыша.

Устройство трехскатной кровли

Как уже говорилось ранее, конструкция трехскатной кровли ненамного сложнее чем у двухскатной. Отличие заключается в том, что трехскатная имеет три ската – один треугольный и два трапециевидные торцевые. Если говорить проще, то кровля состоит из двух скатов, которые устанавливаются по всей длине кровли, и вальмы, который располагается с одной стороны дома по всей его ширине.

Каркас стропильной системы состоит из следующих элементов:

1. Мауэрлат. Данный элемент представляет собой деревянный брус, который устанавливается по всему периметру стен. Его задача заключается в том, чтобы равномерно распределять нагрузку кровли на стены.

2. Лежень. Это промежуточная балка, которая устанавливается на несущие стены.
3. Балки перекрытия. Это доски, которые устанавливаются на мауэрлат. Балки перекрытия служат вроли каркаса перекрытия между нижним этажом здания и чердаком.
4. Стойки – это опорные балки, которые удерживают каркас крыши.
5. Коньковый брус. Данный элемент устанавливается на вертикальные балки. Конек служит опорой для стропильных балок.
6. Стропила – это балки, которые устанавливаются на мауэрлат и конек. Расстояние между стропилами зависит от выбора кровельного материала. Стропила для трехскатной формы кровли разделяются на два типа – это накосные и боковые.

7. Шпренгель. Данный элемент выполняет роль вертикальной опоры, которая удерживает накосные стропилины.
8. Подкосы – это доски, которые монтируются под углом 45 градусов. Они служат распорками между лежнем или балками перекрытий и стропилинами.

Произведение необходимых расчетов

Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Покупка материалов для трехскатной крыши

Одним из самых важных моментов при строительстве крыши является выбор качественных строительных материалов. Покупка дешевых и некачественных материалов приводит к тому, что кровля не имеет задуманного внешнего вида или очень быстро его теряет. Поэтому для кровли нельзя покупать слишком дешевых материалов.

Зачастую для строительства стропильной системы используют только хвойные породы дерева. Древесина должна быть высушенная под навесом с влажностью 15-20%. При покупке древесины стоит проверить ее на наличие плесени или гнили. Кроме того, дерево не должно иметь потемнения или других дефектов.

Совет! Ни в коем случае нельзя устанавливать древесину, на которой есть кора. Если пренебречь данным правилом, древесину быстро съедят мелкие жучки, такие как шашель. Такие вредители быстро уничтожать стропильную систему кровли. Поэтому при покупке древесины, в обязательном порядке необходимо небольшим топориком полностью снять всю кору с дерева. Только при этом условии работа действительно получиться качественной.

После покупки древесины, ее нужно покрыть антисептиком. Кроме того, чтобы повысить противопожарные свойства дерева, многие дополнительно обрабатывает ее специальными антипиреновыми жидкостями.

Мауэрлат, а также лежни и стойки делаются из балок сечением 150х150 или 100х100. Балки перекрытия и стропильные балки производятся из досок, толщиной 5 см и шириной от 20 см. Так как накосные стропильные балки несут довольно большую нагрузку, их делают из прямоугольного бруса 100х150.

Одним из основных элементов крыши является обрешетка. Шаг между обрешеткой зависит от выбранного кровельного материала. Например, для профлиста шаг обрешетки составляет 40-50 см. А для мягкой кровли делается сплошная обрешетка, Обычно толщина досок для обрешетки начинается от 20 мм.

Возведение трехскатной кровли

Для того чтобы установить практически любую кровлю первым шагом будет установить мауэрлат и трехскатная крыша террасы не исключение. Для этого нужно выполнить разметку бруса по всей длине стен, после чего под прямым углом состыковать брус в углах. При установке брус необходимо сдвинуть к внутренней стороне стен. Под мауэрлат обязательно нужно установить гидроизоляцию. Обычно в качестве гидроизоляции используют рубероид, который улаживают в два или три слоя. Мауэрлат обязательно обрабатывается антисептиком. После этого на внутренние стены устанавливаются лежни. Под лежни тоже нужно не забыть установить гидроизоляцию. О том как правильно сделать и установить мауэрлат вы можете узнать из видео.

После установки мауэрлата, на него нужно установить балки перекрытия. Балки изготавливаются из досок толщиной 5 см и шириной 20 см. При установке балку нужно уложить на торец, благодаря чему доска не будет прогибаться и конструкция кровли приобретет жесткость. Балки необходимо устанавливать по такой последовательности: сначала крайние, затем нужно натянуть веревку, по которой устанавливаем промежуточные. Расстояние между балками перекрытия зависит от выбранного кровельного материала, но обычно оно составляет от 50 до 120 см. Если кровлю планируется утеплять, то оптимальным шагом между балками будет 60 см, так как большинство современных утеплителей имеет именно такую ширину.

Дальше на балки перекрытия устанавливаются вертикальные стойки. Они фиксируются при помощи укосин или временных подпорок.

После установки стоек на них устанавливаем коньковый брус. Крепить его можно при помощи уголков и накладок. Для того чтобы крыша получилась симметричной проверьте расстояние до карнизов и углов вальмового ската. После установки стоек можно начинать крепить боковые стропила, которые верхним концом крепятся к коньку, а нижним – к мауэрлату.

После того как стропильная система установлена, можно приступать к установке обрешетки. Шаг обрешетки зависит от кровельного материала. Например, для профнастила требуется обрешетка с шагом 40-50 см.

Заключение

Трехскатная крыша – это конструкция, которая придаст вашему дому красивый и необычный вид. Для того чтобы кровля служила долго и не протекала, нужно сделать правильные расчеты, а также выполнить все работы придерживаясь технологий и тогда кровля прослужит долго и качественно.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

стропильная система, технология монтажа, видео

В настоящее время существует великое разнообразие форм крыш и кровельных покрытий, используемых для дачного строительства. Выбор зависит лишь от личных пожеланий владельцев, а также от параметров дома. В числе наиболее популярных видов находится трёхскатная крыша. Выглядит она достаточно симпатично, да и возвести такую конструкцию своими руками вполне посильно.

Общее описание трёхскатной системы

Трёхскатная крыша используется для покрытия домов, террас или коттеджей. Она образуется при помощи трёх скатов, отличающихся по форме. Один из них – треугольный, а вот два другие выполнены в форме трапеции.Конструкцию трёхскатной кровли можно разделить на две главные части:

• кровля, имеющая два ската;
• вальмовая кровля, которая устраивается над ненакрытой площадью дома.

Самый главный параметр трёхскатной крыши — правильный расчёт сочетания этих основных частей конструкции.

Чтобы обеспечить устойчивость крыши, необходимо правильно провести все измерения, а также определиться с размером кровли, которая будет образована двумя скатами и вальмой. Ещё до начала работ потребуется рассчитать общий наклон трёхскатной кровли.

Устройство стропильной системы трёхскатной крыши

Конструкцию трёхскатной крыши можно разделить на:

• треугольный вальмовый скат;
• боковой скат, имеющий форму трапеции;
• конёк кровли;
• наклонное ребро.

Что касается конструктивных особенностей трёхскатной крыши, то они во многом схожи с обычной двускатной. Стропильную систему устанавливают после того, как смонтирован мауэрлат. Он представляет собой опорный брус сечением 10х10 — 15х15 сантиметров, который укладывается поверх стен. Крепится мауэрлат на предварительно установленный железный «пояс». Но в случае, если стены дома выполнены из брёвен или брусьев, монтаж такой армированной конструкции не потребуется. Это обусловлено большой разницей в весе металла и древесины. Мауэрлатом в деревянных домах будут служить верхние брусья стен.

Треугольный вальмовый скат

По способу расположения стропильные ноги трёхскатной конструкции могут быть:

• с накосом;
• диагональные.

В первом случае стропила устанавливают, направляя на внутренние углы стен. Во втором варианте расположения — к наружным.

Стропила диагонального расположения отличаются от накосной системы большей длиной. Но зато при этом можно прибегнуть к системе наращивания досок. Отличительной чертой организации стропильных систем трёхскатных крыш является требование соединения трёх стропильных ног в одном месте. Такая точка выступает в роли начала или окончания коньковой доски. Необходимо определить центральное стропило, которое будет основным и дополнительные (скатные), руководствуясь такой конструкцией.

Материалы

Чтобы создать каркас стропильной системы трёхскатной кровли, необходимо подготовить материалы для следующих элементов:
мауэрлата — бруса сечением 10х10 или 15х15 см., который монтируется по всему периметру наружных стен. Он помогает перераспределению нагрузки кровельного пирога на здание;

• лежня — промежуточного бруса сечением 10х10 или 15х15 см., который монтируется на несущие стены дома, расположенные внутри;
• балок перекрытия — досок сечением от 5х20 см., которые укладываются на брус мауэрлата. Они выступают в качестве каркаса для междуэтажного перекрытия;
• стоек — вертикальных опорных брусьев сечением 10х10 или 15х15 см., предназначенных для поддержания каркаса кровельного пирога;
• конькового бруса — опоры для системы стропил. Его укладывают на вертикальные стойки;
• стропил — досок сечением от 5х20 см., опирающихся на коньковый брус и стойки в верхней части крыши, а нижняя их часть укладывается на брус мауэрлата. Они монтируются с определенным шагом. Для накосных стропил выбирают брусья сечением 10х15 см. или сращенные доски;
• шпенгеля — вертикальной опоры, которая служит для поддержания накосных стропил;
• подкосов — досок, монтируемых под углов в 45 градусов. Они выступают в качестве распорок между стропилами и балками перекрытий или лежнем;
• обрешётки — досок толщиной от 2 см., которые монтируют на стропильные ноги, соблюдая определённый шаг, параллельно коньковому брусу. Если предполагается укладка мягкой кровли, то в качестве обрешётки используют фанеру или ОСБ-плиты.

Соединяют все элементы на металлические уголки и наклады, которые крепят на гвозди, саморезы или резьбовые шпильки с гайками. Помимо пиломатериалов, потребуется приобрести гидро- и ветрозащитные плёнки, а также утеплитель и пароизоляцию.
Древесина должна быть подобрана подходящего качества — остаточная влажность не более 15-20 процентов, без гнили, следов плесени и потемнений. Материал перед монтажом необходимо покрыть специальными антисептиками, чтобы повысить противопожарные свойства, и антипиренами.

Расчет трёхскатной стропильной системы

Для расчёта необходимо произвести следующие замеры:

• конька;
• длины стен, вычисляется их периметр;

После определяют разницу замеренных значений. Число, которое получилось, необходимо разделить на два. Эту длину отмеряют на каждой стене, которая параллельна коньку. Далее проверяется длина конька и средняя длина стен, которые ему параллельны. Расчёт необходимо повторить для стены, на которую планируется монтаж вальмы, — треугольной части крыши. Изменения начинают от центральной точки сечения балки. После этого необходимо измерить параметры боковой стены. Это значение делится на два. Получившуюся величину отмеряют от центральной линии стены. Сделать это необходимо на чертеже.

Полная схема трёхскатной крыши

Чтобы сократить наличие погрешностей, лучше всего использовать специальную измеряющую рейку. От применения рулетки опытные мастера рекомендуют оказаться из-за высокой вероятности образования ошибок при монтировании крыши.

Система стропильных ног трёхскатной крыши отличается высокой долговечностью. Монтаж такого кровельного пирога рекомендуется для использования в районах, которые характеризуются сильным ветром и частыми землетрясениями.

Изготовление стропильной системы

Монтаж трёхскатной кровли удобнее будет производить при наличии схематического чертежа, где отмечают расположение всех стропильных ног.

Схематический чертёж с расположением всех стропильных ног

Этапы работ

• Для начала потребуется создать соединение конца конькового бруса со стойкой системы (балкой), чтобы получить конструкцию, имеющую опору. Она будет служить основой для соединения диагональных стропил.
• Монтаж стойки производят на потолочную балку, затяжку, чердачную доску. Основное требование — учитывать особенности чердака. Будет ли он представлять из себя жилое помещение или нет, отапливаемое или холодное. Большую надёжность креплению придаст завершение его ригелями и специальными подкосами.
• После этого приступают к монтажу стропильной системы. Установку балок производят с помощью специальных нарожников, а ещё шпренгельных ферм, в случае наличия большого пролета.

Можно исключить установку шпренгельных ферм, в зависимости от способа использования чердака и формы будущей крыши.

• Стропильные ноги необходимо установить с некоторым шагом в пределах от 60 до 90 см. Определение расстояния между ними будет зависеть от размера листа кровельного покрытия, а также от материала. Шаг стропильных ног ещё зависит от того, будет ли утепляться чердачное помещение или нет.

Утеплитель имеет немалый вес, который необходимо учитывать при монтаже стропильной системы.

• Конёк необходимо подобрать с размером, зависящим от того, с каким уклоном будет монтироваться крыша. Вальма — скат, имеющий треугольную форму, его формируют две-три стропильные ноги. В случае, если подразумевается устройство мансардных окон, потребуется установка дополнительно диагональных стропил. Они будут выступать в качестве поддержки для отверстий под оконные проёмы. Если же установка диагональных балок не представляется возможной, то есть и другой вариант укрепления системы — дополнительно устанавливается три стропила.
• Стропильные ноги диагонального расположения монтируют с упором на брус мауэрлата. Сделать это необходимо, сохранив прямой угол. Такая установка будет гарантией правильной работы стропильной системы и долговечности кровельного пирога.
• В случае, если необходимо перекрыть небольшой пролет, то работы можно произвести при помощи нарожников или ригелей. Они будут выступать в качестве отличного каркаса для укладки досок обрешётки и монтажа кровельного покрытия.
• При монтаже стропильных ног на брус мауэрлата потребуется создать врубки. Этот своеобразный вид крепления состоит в том, чтобы сделать небольшие зазубрины на досках стропильных ног глубиной, не превышающей одну четверть ширины балки мауэртата.
• Чтобы не произошло ухудшение несущей способности системы, необходимо произвести врубки только на стропильных ногах, оставив целым брус мауэрлата. Ошибка в установке может привести к значительному ослаблению кровельного пирога.
• Когда все диагональные опоры смонтированы, необходимо организовать свес крыши. Он должен превышать 50 см. Больший свес обеспечивают увеличением выпуска стропил.



Здравствуйте! Меня зовут Виктор Каплоухой. По образованию я инженер, окончил технический университет. Увлечения: IT, техника и технологии. Оцените статью:

roof-tops.ru

Инструкция по постройке и фото

Трехскатная крыша – оригинальное архитектурное решение, подходящее как для устройства всей кровельной конструкции, так и для отдельных элементов сложной кровли. Она представляет собой гибрид обычной двускатной и вальмовой крыши и состоит из трех скатов: два из них – в виде трапеций, соединяющихся в области конька, и третий – равносторонний треугольник, иначе именуемый вальмовым скатом.

Трехскатная крыша своими руками

Устройство трехскатной крыши ненамного сложнее двускатной, отличие его заключается в установке двух накосных стропил, образующих вальмовый скат, а также конструкций, поддерживющих эти стропила. Накосные стропила обычно существенно длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо сращивать имеющийся стандартный пиломатериал.

Элементы трехскатной крыши и их назначение

Каркас трехскатной крыши образуется следующими элементами:

• Мауэрлат – брус, уложенный по периметру внешних стен и перераспределяющий нагрузку крыши на стены;
• Лежень – промежуточный брус, уложенный на внутренние несущие стены;
• Балки перекрытия – доски, уложенные на мауэрлат и служащие каркасом перекрытия между этажом и чердаком или мансардой;
• Стойки –вертикальные опорные брусья, удерживающие каркас крыши;
• Коньковый брус – уложенный на вертикальные стойки брус, служащий опорой для  стропильной системы;
• Стропила – доски, уложенные с определенным шагом и опирающиеся на коньковый брус и стойки вверху и на мауэрлат в нижней части. Стропила трехскатной крыши разделяются на боковые и накосные;
• Шпренгель – вертикальная опора, поддерживающая накосные стропила;
• Подкосы – доски, устанавливаемые под углом около 45 градусов к горизонту и служащие распорками между стропилами и балками перекрытий или лежнем.

Соединение элементов осуществляют с помощью металлических уголков и накладов, закрепленных с помощью гвоздей, саморезов или резьбовых шпилек с гайками.

Каркас трехскатной крыши и ее структура

Материалы для трехскатной крыши

Традиционно для выполнения стропильной системы и обрешетки используют хвойный пиломатериал, высушенный под навесом с остаточной влажностью не более 15-20%. При выборе пиломатериала нужно проверить ее на отсутствие гнили и следов плесени, потемнения древесины. Пиломатериал для устройства стропильной системы покрывают антисептиком, а для повышения противопожарных свойств и антипиреновым составом.

Мауэрлат, лежни и стойки, как правило, выполняют из бруса сечением 100х100 или 150х150 мм. Балки перекрытий и стропила – из доски толщиной от 50 мм и шириной от 200 мм, при этом укладывают их узкой стороной вниз, чтобы уменьшить провисание элементов. Накосные стропила несут значительную нагрузку, их рекомендуется выполнять из бруса прямоугольного сечения 100х150 мм. Можно также выполнить накосные стропила из двух срощенных досок: между ними укладывают обрезки доски и стягивют их в этом месте на шпильки.

Важным элементом кровли является обрешетка – доски толщиной от 20 мм, уложенные на стропила с определенным шагом параллельно коньковому брусу. Для магкой кровли обрешетку выполняют сплошной – из фанеры. Кроме пиломатериала, для выполнения крыши используют кровельное покрытие, гидро — и ветрозащитные пленки, утеплитель и пароизоляцию.

Технология выполнения трехскатной крыши

1. Первый шаг в устройстве трехскатной крыши своими руками – укладка мауэрлата. Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью  анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.

   Уклада мауэрлата

2. Поверх мауэрлата или в специально предназначенные для этого пазы в стенах кладут балки перекрытия из доски 50х200 мм или толще. Доску кладут на торец – это увеличивает ее жесткость на прогиб. Балки укладывают в строгом порядке: сначала крайние, потом по натянутому шнурку промежуточные. Шаг между балками может быть любым в диапазоне от 50 до 120 см, но если вы планируете утеплять потолок с использованием современных материалов, рекомендуется оставлять между ними расстояние 60 см, равное ширине утеплителя. Высоту балок перекрытия регулируют с помощью деревянных подкладок. Для удобства поверх перекрытий можно настелить черновой пол чердака из любых прочных досок – монтаж крыши при этом сильно облегчится,  безопасность проведения работ возрастет.
3. Вертикальные стойки в зависимости от конструкции перекрытий и наличия внутренних перегородок ставят либо на балки перекрытий, либо на лежни, проходящие четко по центру крыши. Балки выполняют из бруса квадратного или прямоугольного сечения. Их устанавливают на место и выравнивают по отвесу, после чего закрепляют в вертикальном положении с помощью временных подпорок и укосин. К лежню или балкам перекрытия стойки крепят с помощью накладок из металла или дерева. Количество стоек на трехскатной крыше должно быть таким, чтобы расстояние между ними не превышало 2 метра. В любом случае, стойку устанавливают у края крыши, образующего вертикальный фронтон, и в месте соединения накосных стропил с коньком.
4. На стойки кладут коньковый брус и крепят его с помощью уголков и накладок, предварительно проверив расстояния до обоих карнизов и до углов вальмового ската. Крыша должна быть абсолютно симметрична.
5. Боковые стропила трехскатной крыши представляют собой наслонные стропила, верхним концом закрепленные на коньковом брусе, а нижним – на мауэрлате и балках перекрытий. Их выполняют по шаблону: доску прикладывают в месте крепления крайней стропильной ноги, размечают на ней запилы, служащие для опоры на коньковый брус. По этому шаблону вырезают необходимое количество стропил и крепят их сначала к коньковому брусу на уголки, а потом, по месту разметив на каждой стропильной ноге нижний запил, и к мауэрлту. Стропильные ноги ставят на мауэрлат рядом с балками перекрытий так, чтобы их можно было стянуть на шпильки – это увеличит жесткость стропильной фермы. Шаг стропил при этом равен шагу балок перекрытия.
6. Боковые стропила усиливают подкосами из досок, установленными на балки перекрытий под углом 45 градусов к горизонту. Толщина подкосов обычно равна толщине балок и стропил – 50 мм. При этом верхнюю часть подкосов крепят к стропилам с помощью шпилек.

   Усиление боковых стропил подкосами из бревен

7. Накосные стропила размечают по месту: опирают предназначенные для этого доски или брус в стойку и размечают верхний косой запил, выпиливают его, после чего прикладывают к мауэрлату в месте его углового соединения и размечают по месту нижний запил. Закрепляют накосные стропила с помощью уголков и накладок и дополнительно укрепляют нарожниками – подпорками, образующими вальмовый скат и опирающимися нижним концом на мауэрлат, а верхним – на накосные стропила.

   Монтаж накосных стропил для трехскатной крыши

8. При большой длине накосных стропил их дополнительно укрепляют стойками, установленными под ними и закрепленной на балках перекрытий – шпренгелями.

   Укрепляем накосные стропила балками

9. После установки стропильной системы снимают временные укосины и приступают к выполнению обрешетки. Материал для обрешетки, как и ее шаг, зависит от выбранного кровельного покрытия. Под профнастил и металлочерепицу необходима разреженная обрешетка из доски 25 мм, под ондулин и мягкую кровлю – сплошная из фанеры.

   Монтаж обрешетки на трехскатную крышу

10. Трехскатная крыша может стать украшением не только дома, но и беседки, бани или другого строения. При ориентировании вальмового ската в сторону преобладающей ветровой нагрузки способность крыши противостоять сильным ветрам значительно повышается.

stroyvopros.net
