Как проверить симистор мультиметром на исправность

У каждого уважающего себя мастера, да и просто увлекающегося электроникой человека в хозяйстве есть мультиметр, который позволяет довольно часто экономить на покупке новых деталей.

Симистор, так же его называют триак — это особая вариация симметричного тиристора. Одним из основных отличий — возможность проводить ток в обоих направлениях, что позволяет использовать эксплуатировать радиоэлемент в системах, где присутствует переменное напряжение. В работе с электроприборами и схемами просто невозможно обойтись без таких электрических деталей.

По функциям работы и конструкции он ни чем не отличается от других тиристеров. Симисторы хорошо себя зарекомендовали как регуляторы для систем освещения, так же для приборов которые используются в бытовых условиях Еще его используют в огромном количестве отраслей производства.

Концепция этих компонентов чем-то напоминает работу транзистеров, но данные детали не будут взаимозаменяемы.

Как прозвонить тиристор мультиметром?

Когда подается ток (достаточно простой батарейки АА) — лампочка будет сиять. Из этого следует, что сама цепь не подвержена повреждениям. Затем следует отделить батарейку, но при этом не отключить подачу тока. Если лампочка не гаснет, а продолжает гореть, то p-n переход не поврежден и работает исправно.

Но бывает и такое, что в самый нужный момент под рукой не окажется нужной лампочки или батарейки. Остается проверить его мультиметром.

  1. Нужно установить переключатель на нашем приборе в режим прозвона. На щупах появится достаточно тока, для проверки работоспособности. На экране высветилась цифра 1, в таком случае мы понимаем, что переход не пробит и не поврежден.
  2. Нужно проверить открывается ли переход. Для этого нужно соединить управляющий вывод с анодом. Мультиметр даст достаточное количество тока для этого. На экране должны появится цифры, которые будут отличаться от первоначальной единицы. Так мы проверим работоспособность управляющего элемента.
  3. Разъединяем контакт управления. На экране увидим цифру «один», так как сопротивление будет склоняться к бесконечности.

Почему тиристор не остался в открытом состоянии?

Ситуация заключается в следующем — мультиметр не вырабатывает достаточное количество тока для того, что бы сработал тиристор. Исходя из этого, провести проверку данного элемента не выйдет. Но сама проверка показала, что остальные детали у нас в рабочем состоянии. Если же поменять полярность — проверка закончится провалом. В данной ситуации мы уверены,что отсутствует обратный пробой.

Так же при помощи аппарата, можно легко проверить чувствительность тиристора. Для этого нужно поставить переключатель в режим омметра. Все измерения проходят так же, как описывалось выше.

Тиристоры которые более чувствительны выдерживают открытое состояние при отключении управляющего тока, все данные мы фиксируем на мультиметре. Затем повышаем предел до 10х. В этой ситуации ток на щупах будет уменьшен.

Если управляющий ток при закрытии, отказывает, нужно постепенно увеличить предел измерения, до тех пор, пока не сработает тиристор.

Если проверка проходит элементов из одной партии или со схожими техническими характеристиками, нужно выбирать те элементы, которые более чувствительны. Такие тиристоры более функциональны и имеют больше возможностей, из этого следует что область применения в разы увеличивается.

Когда вы освоите проверку тиристора, то решение проверки симистора придет само. Главное вникнуть в суть проверки, и четко следовать инструкциям.

Проверка симистора мультиметром

Делаем все тоже, о чем говорилось выше. Можем применять лампу накаливания, включив мультиметр в режиме омметра.

Если симистор исправен и функционирует, то результаты проверки должны быть схожими между собой. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если проверяемая деталь располагается на монтажной плате, то нет явной необходимости выпаивать ее, для того, чтобы провести проверку. Нужно всего лишь освободить управляющий вывод. Одно из главных правил! Перед проверкой обязательно обесточьте проверяемый прибор, так как результат проверки, может оказаться неверным.

Заключение

Как мы видим, проблем в проверке у любого мастера быть не должно. Относительно проверки, можно добавить, то что проверять лучше всего симистор с обеих сторон, так как он работает как с одной, так и с другой стороны. Нужно все лишь изменить полярность на противоположную сторону. Если деталь исправна, то соответственно она будет работать с двух противоположных сторон.

vseotoke.ru

Как проверить симистор

Нередко радиолюбителям приходится собирать различные приспособления из деталей, которые были добыты путем разборки старых электрических или радиоприборов. Понятно, что после долгого лежания в ящиках сам владелец этого мини-склада уже и не помнит, в каком состоянии находятся детали. То есть, они исправны или нет. Поэтому используемую деталь обычно проверяют. А так как тема нашей статьи – как проверить симистор, то будем разбираться в этом вопросе досконально.

Что такое симистор

В первую очередь необходимо понять, что собой представляет эта деталь. Это разновидность тиристоров, которая отличается от них тем, что может пропускать электрический ток в любую сторону. То есть, при смене полярности подключения этот прибор будет работать обязательно. В сравнении с тиристорами такого произойти не может, потому что этот прибор работает только в одну сторону. Чисто конструктивно симистор – это два тиристора, соединенных между собой разными полюсами.

Тестирование

У каждого радиолюбителя есть свои способы проверить симистор. Для этого можно использовать специальные приборы или подручные материалы. Главное – знать, как проверить правильно прибор на основе принципа его работы.

Способ №1

Самый простой способ – это протестировать симистор омметром. Для этого необходимо катод детали соединить с отрицательным контактом омметра, анод с положительным контактом. А затем закоротить анод с управляющим электродом. На самом омметре необходимо выставить единицу (х1). Если при этом стрелка покажет сопротивление прибора в пределах 15-50 Ом, можно считать, что симистор цел и пригоден для установки в любой радиоприбор.

Но тут есть один важный момент. Если в таком положении с анода убрать все контакты, и показания сопротивления при этом не изменятся, то это подтверждает целостность детали. Если стрелка начнет отклоняться к нулю, то выбросите симистор в мусор.

Способ №2

Конечно, можно придумать большое количество различных приборов, с помощью которых провести проверку симистра будет несложно. Но для этого придется прикладывать усилия и тратить свое время на сборку, хотя для многих это будет в удовольствие. Для примера приводим одну из схем такого тестового устройства, вот она на рисунке снизу.

Схема подключения данного прибора к симистру точно такая же, как и в случае с тестированием при помощи омметра. Но в этом устройстве установлен светодиод (HL1). Так вот при подаче напряжения на симистор через кнопку (ключ) световой источник должен загореться. А это говорит об исправности детали.

Обратите внимание на резисторы. Их сопротивления рассчитывается под номинальное напряжение. Практика показала, что сопротивление в диапазоне 9-12 Ом достаточная величина.

Заключение по теме

Как видите, больших проблем, чтобы протестировать симистор, нет. Конечно, оптимальный вариант – это использование омметра, который есть в арсенале у каждого радиолюбителя. Но если появляется желание поэкспериментировать, то можно собрать самостоятельно тестовое устройство. Предложенная схема не единственная, в принципе, можно попробовать собрать и свой вариант, взяв за основу данное предложение.

Что касается исправности детали, то рекомендуется проверять ее с двух сторон, ведь симистор работает как в одну, так и в другую сторону. То есть, сначала подключаются контакты по вышеизложенной схеме. Затем полярность подключения можно изменить на противоположную. Исправная деталь будет работать и том, и в другом направлении.

onlineelektrik.ru

Как проверить симистор? — Diodnik

Симмистор часто встречается в схемах регулировки тока. Фактически в любом бытовом устройстве, будь то пылесос или дрель, находится схема управления нагрузкой с помощью симмистора. В ремонте подобной бытовой техники очень важно знать, исправен ли симмистор или нет.

Как проверить симистор?

Многие задают простой вопрос, как проверить симистор мультиметром, наивно думая, что такой способ самый верный и точный. Для проверки на исправность симмистора можно использовать простенькую схему, и тогда, со стопроцентной уверенностью можно оставить или отбраковать проверяемую деталь.

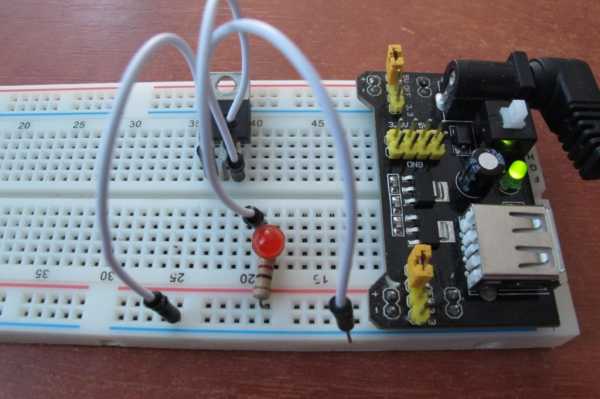

Данную схему мы собрали на макетной плате и постараемся описать принцип проверки симмистора.




Испытуемый симмистор — BTA16.

В исходном состоянии симмистор будет закрыт даже при подключенном источнике питания. Когда управляющий вывод на долю секунды замыкается с плюсовым выводом питания, то светодиод загорится, и будет гореть до тех пор, пока будет напряжение на источнике питания или пока мы опять не замкнем управляющий вывод на положительный полюс питания.

Схема простая и точная, она сразу даст возможность не только проверить симмистор, но и поможет понять новичкам принцип его работы.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

diodnik.com

Как проверять симисторы и тиристоры универсальным мультиметром

Любые электроприборы и электрические платы основаны на комплексе различных радиоэлементов, которые являются основой для нормального функционирования всего многообразия электротехники. Одним из основных элементов любой электросхемы является симистор, который представляет собой один из видов тиристора.

Говоря тиристор, мы также будем подразумевать и симистор. Его предназначение заключается в коммутации нагрузки в сети переменного тока. Внутреннее устройство включает три электрода для передачи электрического тока: управляющий и 2 силовых.

Предназначение и использование симисторов в радиоэлектронике



Особенность тиристора заключается в пропускании тока от одного контакта (анода) к другому (катоду) и в обратном направлении. Любой тиристор управляется как положительным, так и отрицательным током. Для его работы нужно подать низковольтный импульс на управляющий контакт. После такой сигнальной подачи симистор открывается и переходит из закрытого состояния в открытое, пропустив, через себя ток. Во время прохождения отпирающего тока через управляющий контакт он открывается. А также отпирание происходит, когда напряжение между электродами превышает определённую величину.

При подаче переменного тока смена состояния тиристора вызывает изменение полярности напряжения на силовых электродах. Он закрывается, при смене полярности между силовыми выводами, а также когда рабочий ток ниже, чем ток удержания. Для предотвращения ложного срабатывания симистора, вызванное различными радиомеханическими помехами, использующиеся приборы имеют дополнительную защиту. Для этого обычно используется демпферная RC цепочка (последовательное соединение резистора и конденсатора постоянного тока) между силовыми контактами симистора. Иногда используется индуктивность. Она служит для ограничения скорости изменения тока при коммутации.

Симисторы в электросхеме



Если говорить о симисторах, необходимо принять во внимание и тот факт, что это один из видов тиристора, который тоже имеет три и более p — n переходов. Их различие лишь в управляющем катоде, который определяет соответственные переходные характеристики пропускаемого тока и в принципе работы в электросхемах. Обычно они начинают свою работу сразу после запуска подводящего напряжения на нужный контакт.

Схема управления симистора

Схема управления на тиристоре проста и надёжна. Они намного упрощают принципиальную схему своим присутствием, освобождая её от лишних электродеталей и дорожек. Тем самым облегчая и дальнейший ремонт (проверка и прозвонка) в случае необходимости или выхода из строя радиоэлектронных блоков с их участием.

Практическое применение симисторов

  1. Подключение электрооборудования через оптопару с помощью управляющего тиристора позволяет управлять определёнными процессами в материнской плате компьютера, а также защитить её от перегрузок, которые могут привести к плачевным последствиям. В этом случае он служит своеобразным предохранителем, который отключает систему в нужный момент.
  2. В регуляторах мощности он включается в нужную ветвь выпрямителя. Изменяя импульсы питания двигателя, он регулирует промежутки подачи электропитания, для устойчивой мощности на низких оборотах движка.
  3. Частое применение симисторов наблюдается в регуляторах мощности для индуктивной нагрузки, где они управляют диапазонами частот и не только.
  4. Тиристорный регулятор громкости стабилизирует перепады напряжения, которые возникают в процессе работы музыкальных центров и прочих нагрузок, требующие стабилизации определённых режимов.
  5. Вентиляторные стабилизаторы на тиристорах регулируют функциональные характеристики не только исключая перегрев, но и соблюдая нужное количество оборотов.

Как проверить симистор мультиметром

  • Проверять мультиметром и не только (первый метод проверки). Для проверки тиристора мультиметром нужно отсоединить управляющий электрод из электрической схемы. Омметр необходимо присоединить к анодному и катодному контакту. При бесконечном сопротивлении и кратковременном замыкании управляющего электрода к заземлению произойдёт отпирание симистора. Проверка тестером практически не отличается от измерения показателей, которые делаются вольтметром мультиметра. Принцип остаётся одним и тем же — проверка электропроводимости.
  • Прозвонить мультиметром.(второй метод проверки). Следует заметить, что мультиметр не создаёт достаточную величину тока для срабатывания тиристора, поэтому следует проверить его чувствительность омметром. Если, отключая, управляющий ток чувствительный тиристор (симистор) сохраняет открытое сопротивление, то это фиксируется на приборе. Дальше, увеличивая предел измерения на 10, ток на щупах мультиметра или тестера должен уменьшаться.
  • Проверять на исправность и работоспособность.(третий метод проверки). При полном отключении управляющего тока должен закрыться переход. Если этого не происходит, нужно продолжить увеличение предела измерения до сработки симистора (тиристора) по току удержания. Чувствительность тиристора или симистора определяется по соответствию тока удержания. Чем ток удержания меньше — тем симистор или тиристор более чувствителен.

Необходимые знания для проверки, замены и последующего ремонта различных радиоэлектронных блоков с участием симисторов или тиристоров помогут любому радиолюбителю в повышении своих профессиональных и практических навыков.

instrument.guru

Как проверить симистор | Все своими руками

Опубликовал admin | Дата 9 января, 2013

     Симистор, по сути дела, трехэлектродный прибор, но если в тиристоре три p-n перехода, то в симисторе их четыре. Благодаря такой структуре симистора можно, в отличие от тиристора, управлять проводимостью в обоих направлениях с помощью одного управляющего электрода. Поэтому симистор чаще всего используют в качестве управляющих элементов в цепях переменного тока.

     Для открывания симистора управляющий импульс подается на управляющий электрод относительно вывода 1, а полярность импульса зависит от полярности коммутируемого напряжения, прикладываемого между выводами 1 и 2. Если напряжение на выводе 2 плюсовое, симистор открывается импульсом напряжения любой полярности. При минусовом напряжении на выводе 2, управляющий импульс должен быть отрицательной полярности. Выключение симистора осуществляют, как и в случае с тиристором — снятием напряжения с вывода 2.

     Разобравшись с работой симистора, нетрудно теперь научиться проверять его с помощью несложной приставки (рис. 1). Переключатели SA1 и SA2 изменяют полярность управляющего и коммутируемого напряжения соответственно. Кнопка SB1 служит для подачи управляющих импульсов, a SB2 — для выключения симистора. Индикатором включения симистора служит автомобильная лампа накаливания HL1, рассчитанная на напряжение 12В.

     Питается приставка от сети 220в через трансформатор ТР1, имеющий две независимые вторичные обмотки, в качестве которого используется перемотанный выходной трансформатор кадров от старых телевизоров ТВК-110Л1. С трансформатора сматываются обе вторичные обмотки. Провод от одной из них – диаметром 0,64мм пойдет на намотку нужных нам обмоток. Обмотка II содержит 70 витков провода 0,64мм, а обмотка III – 95 витков этого же провода. В качестве переключателей SA можно использовать тумблеры или переключатели от старых блоков питания для комьютеров (Фото 1 ), в качестве SB – кнопки (Фото 2). Для монтажа деталей приставки можно использовать любой подходящий корпус из изоляционного материала. Монтаж выполнен навесным способом.

     При указанном на схеме положении контактов переключателей и нажатии на кнопку SB1 симистор откроется, индикаторная лампа загорится. Затем нажимают на кнопку SB2, симистор закрывается, лампа гаснет. Далее переключатель SA1 переводят в противоположное положение и вновь нажимают на кнопку SBI. Если симистор исправен, лампа загориться. Переведя контакты переключателя SA2 в противоположное положение, нажимают на кнопку SB1 в одном и другом положениях подвижных контактов переключателя SA1. Индикаторная лампа должна светиться только в том случае, когда на управляющий электрод поступит минусовое напряжение относительно вывода 1.

Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».

Просмотров:20 415


www.kondratev-v.ru

Как проверить диод мультиметром, правильный способ



Диод

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Диод диоду рознь

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-».

Обратите внимание! Течь в обратном направлении, от катода к аноду, электрический ток в диодах не может.

Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультметром.
На сегодняшний день в радиоэлектронике существует несколько видов диодов:

Виды диодов

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры).
Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.
Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием.
В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

Мультиметр



С помощью этого прибора даже можно определить пригодность батарейки.

Как проводится проверка

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев.
Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

Проверка

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Проверка диодного моста

Диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

  • выводы 1 – 2;
  • выводы 2 – 3;
  • выводы 1 – 4;
  • выводы 4 – 3;

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

  • при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

  • при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене.
Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.
При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.
Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.



1posvetu.ru

Как проверить диод мультиметром не выпаивая

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды — на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.

Простая схема проверки стабилитрона

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 — 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

Где,

U1 – напряжение источника питания,

U2 – напряжение стабилизации стабилитрона,

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 — 1 В, то есть напряжение стабилизации должно иметь значение 8 — 9,5 Вольт.

Как проверить диодный мост мультиметром

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.
