Как сделать ломаную крышу видео – Видео: ломаная крыша своими руками

Содержание

Как сделать ломаную крышу своими руками

Ломаная крыша отличается от двускатной конструкции установкой стропильных ног в двух уровнях. Следующая подборка видео о ломаной крыше поможет вам разобраться в технологии создания такой стропильной системы из двух уровней.

Ломаная крыша на бане

Здесь вы увидите возведение ломаной крыши на бане из бруса. Рабочие сначала установили внутренние опоры и стропила нижнего яруса. Затем последовала обшивка стропильной системы и фронтонов. Лишь только после этого бригада приступила к установке стропил верхней части.

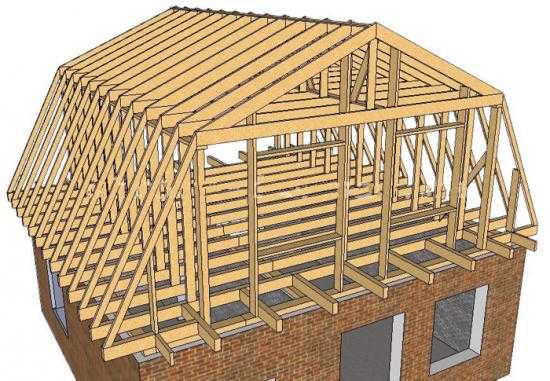

Стропила ломаной крыши для дома из бруса

В следующем видео представлена пошаговая инструкция по сборке стропильной системы. В первую очередь нужно установить опорный брус необходимой длины с учетом свесов. Внимательно посмотрите, как необходимо соединять две части опорного бруса. Обратите внимание на расположение стыковочного бруска. Он должен быть находиться внутри дома.

Во второй части видео вы сможете посмотреть установку стропильной системы на дом. В первую очередь устанавливается обшитый передний фронтон. Затем поднимаются остальные элементы системы и задний обшитый фронтон.

Делаем свесы крыши правильно

В следующем видеоматериале вы увидите инструкцию по монтажу свеса крыши.

Желаете научиться самостоятельно проектировать мансардную ломаную крышу? Ответы на многие вопросы даются в следующем видео. Используя рекомендуемую программу, вы сможете самостоятельно разработать проект ломаной крыши для своего дома.

Последняя редакция: 10.11.2015 Автор: Узун Наталья Юрьевна

kryshasvoimirukami.ru

Как построить ломаную крышу своими руками – простые инструкции для самостоятельного выполнения

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.



Заготовка стропильной системы, для мансарды, которая будет использоваться в качестве одного основного этажа



Здравствуйте. В этот раз расскажу о том, как делать ломаную крышу на загородном доме. Тема будет интересна тем читателями, которые планируют строительство кровли для сооружения мансарды в чердачном помещении. По итогам ознакомления с предложенным материалом вы будете иметь общее представление о том, как выполняется расчёт кровельной системы, и какова технология монтажа.

Расчет стропильной конструкции

Все большее количество загородных домов строится с применением мансарды в качестве альтернативы второго этажа. Преимущества такого решения очевидны так как вы получаете не только крышу как заградительную систему, но и полноценное жилое помещение, которое при правильном обустройстве будет пригодно для всесезонной эксплуатации.

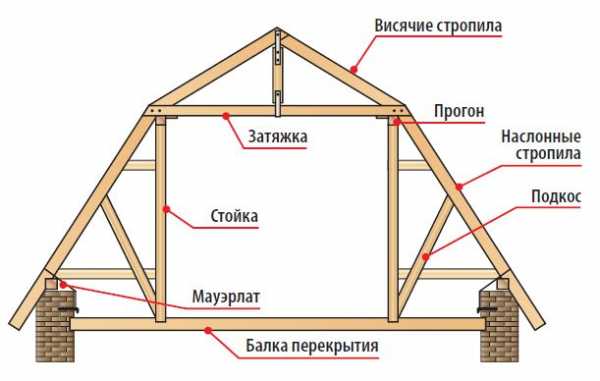

На рисунке схема с названием деталей, чтобы не возникали вопросы при ознакомлении с инструкцией



Важным преимуществом строительства ломаной крыши, в сравнении с капитальным вторым этажом, является доступная цена и сжатые сроки выполнения строительных работ. Но, нужно помнить о том, что эти преимущества будут возможны только в том случае, если кровля будет правильно спроектирована с учетом габаритов издания и нагрузок, которые на неё будут оказываться.

Обычная конфигурация кровли без усиления подкосами



На рисунке вы можете видеть традиционную схему мансардной крыши в разрезе со стороны фронтона. По сути, вся конструкция — это сборная пространственная рама, состоящая из стропил, балок перекрытия, определённого числа вертикальных стоек и горизонтальных распорок — затяжек.

Такая схема популярна из-за простоты сборки и далее я детально расскажу о том, какова инструкция ее реализации.

Усиление кровельной системы подкосами в верхней и боковой части фермы



Простая схема кровельной системы может быть усилена дополнительными диагональными распорками – подкосами, как показано на рисунке. Такие меры обязательны, если ширина мансардного помещения по проекту превышает 6 метров.

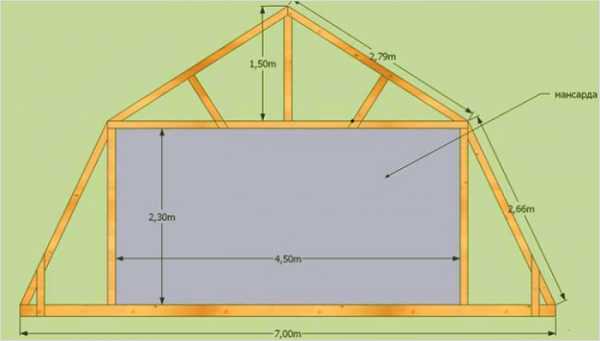

На рисунке ломаная мансардная крыша с обозначением габаритов



На этом рисунке вы можете видеть схему мансардного помещения с уже рассчитанными типоразмерами. Обратите внимание на то что затяжки и балки перекрытия изготовлены из стандартного бруса с максимальным размером 6 метров. Поэтому сделать ломаную крышу можно без использования подкосов.

Ширина помещения при длине затяжки в 6 метров составит 5,7 метра. Этого более чем достаточно для помещений, предназначенных для временного проживания (спальня, рабочий кабинет, детская комната и т.п.).

Высота в помещениях для временного проживания по стандарту должна быть не менее 2,1 метра. На схеме это расстояние равно 2,66 метрам, чего было бы достаточно для полноценной жилой гостиной или аналогичных помещений.

На предложенной схеме стропильные ноги имеют одинаковую длину по 3,3 метра до и после излома. Одинаковая длина выбрана неслучайно так как впоследствии будет проще заказывать кровельный материал. Кроме того, такие крыши смотрятся гармоничнее, чем варианты, где нога в верхней и нижней части излома имеет разную длину.

Угол наклона скатов относительно потолочной балки мансарды делаем не менее 30°.

С основными закономерностями расчета стропильной системы мы ознакомились, теперь узнаем, как сделать ломаную крышу своими руками.

Технология строительства

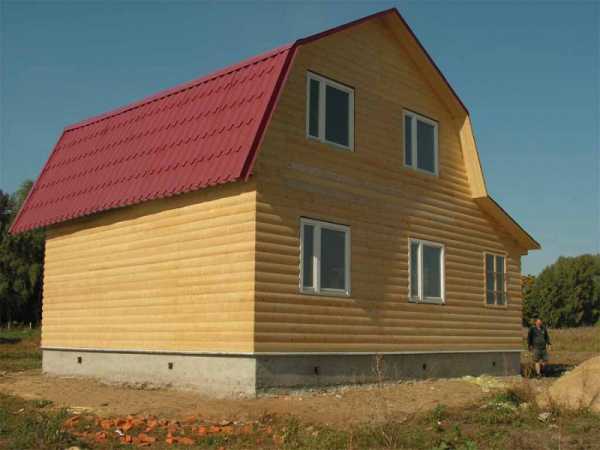

Деревянный дом из профилированного бруса (проект ПД-010)



Рассмотрим технологию устройства ломанной крыши на примере строительства дома из профилированного бруса по проекту ПД-010.

Изготовление стропильных ферм

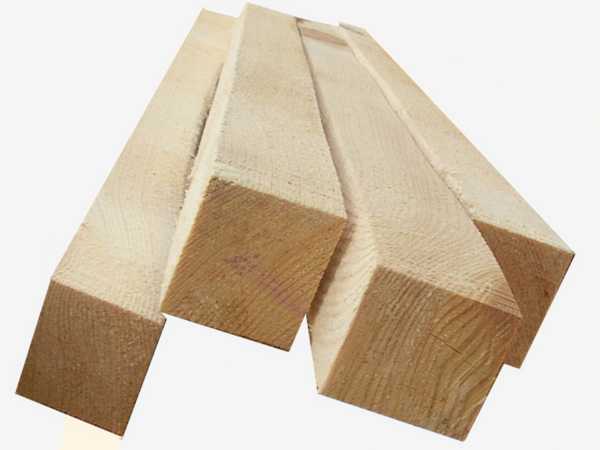

Основным материалом для изготовления стропильной системы является:

  • Брусок 100×50 мм для сборки каркасной части
  • Брусок 150×50 мм для сборки основания стропильной системы.

Перечисленные материалы имеют стандартную длину 6 метров.

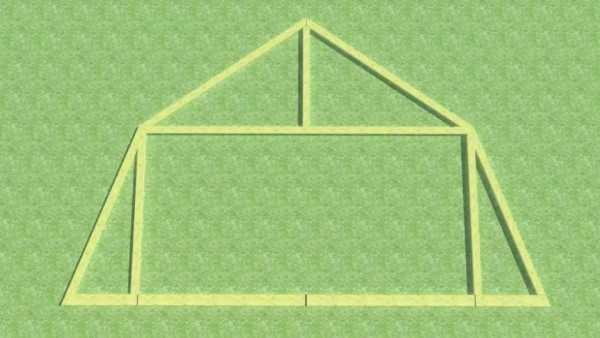

Конфигурация фермы ломанной кровли



Сразу же хочу обратить ваше внимание на то, что предложенные размеры, за исключением толщины брусьев, предоставлены в качестве примера и должны быть пересчитаны в соответствии с габаритами того строительного объекта, на котором предполагается строительство кровельной системы

.

Инструкция сборки стропильной системы следующая:

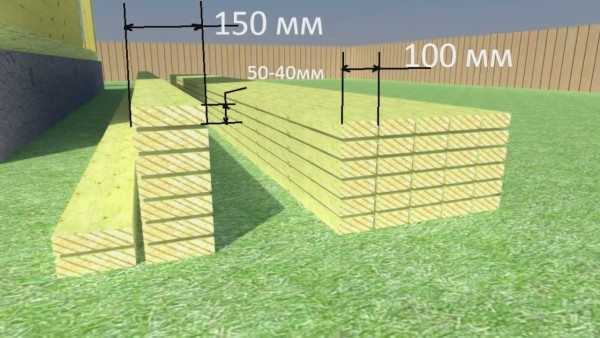

Типоразмеры материалов, с которыми придётся работать

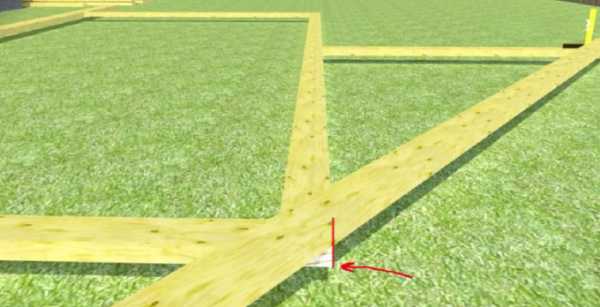

  • Заготавливаем материалы для сборки основания;

На нашем примере актуальное количество кровельных ферм не менее 7 штук, так чтобы расстояние между ними не превышало 0,8-1 м

.

Вы

krovlyakryshi.ru

Ломаная крыша своими руками - Всё о кровле

Делаем ломаную крышу самостоятельно

Обычная двускатная крыша имеет сравнительно небольшое свободное пространство, поэтому зачастую при строительстве загородных домов изготавливается ломаная крыша своими руками. Данный вариант является оптимальным и в той ситуации, когда планируется мансардная жилая зона.

Расчет нагрузок на ломаную крышу.

Итак, как построить ломаную крышу правильно?

Для начала требуется заготовить материал. В основном применяются деревянные брусья из древесины хвойной породы 50х100, которая к тому же имеет сравнительно недорогую стоимость. Они понадобятся для возведения стропильной части, без которой невозможна конструкция ломаной крыши .

Для устройства обрешеточной части понадобятся обрезные доски сечением 50х150 мм. Чтобы рассчитать объем, необходимо учитывать особенности кровельных материалов и площадь дома, которые в каждом отдельном случае разные.

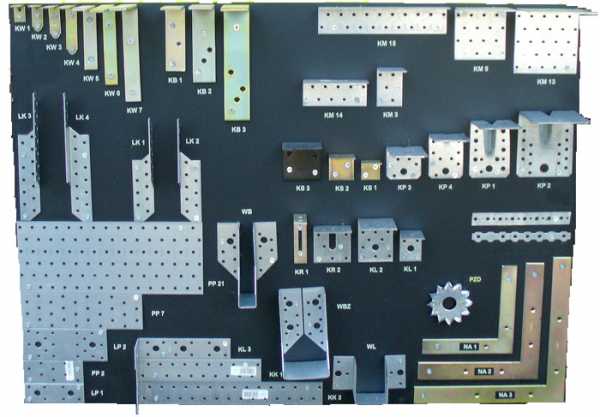

Крепление стропильной конструкции выполняется металлическими скобами и кронштейнами, которые соединяются при помощи саморезов.

Мауэрлатные балки прикрепляются на устроенные ранее шпильки, диаметр которых 16-22 мм по длинной стороне стены.

Монтаж ломаной крыши выполняется так же, как и устройство обычной двускатной, только нужно учесть более массивные стропильные перекрытия.

Определившись со всеми параметрами и размерами, можно приступать непосредственно к устройству ломаной конструкции.

Как сделать ломаную крышу

Один из вариантов пропорций для ломаной крыши

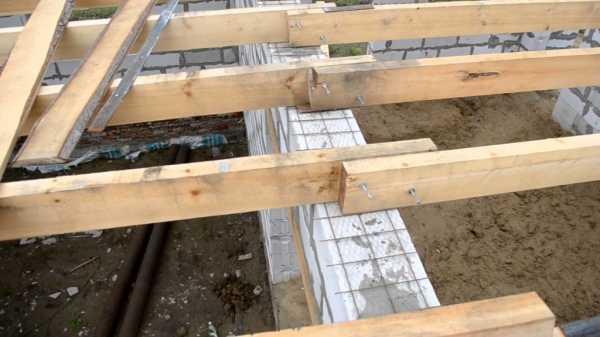

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Сам мауэрлат может крепиться к стене несколькими способами:

  1. Закрепляться скобами в брусья, которые вмурованы на 2-3 ряда ниже стенного верха.
  2. Если строительство здания выполнено из пенобетона либо газосиликата, под кровлей делается пояс из железобетона, в который при заливке происходит закладка резьбовых шпилек (диаметр 12-14 мм, шаг 150-200 см). В мауэрлатных брусьях просверливаются отверстия, которые нужно рассчитать согласно данным шпилькам, далее брусья монтируются и прикрепляются при помощи гаек и шайб.
  3. В кладку из кирпичей ниже верха стен ложится 3-4-миллиметровая проволока из стали, концы которой выпускаются перпендикулярно стене и имеют достаточный выпуск для обвязки мауэрлата.

Требуется строго вертикальное выставление стоек по двум линиям. Вначале они устраиваются по краям (брус 150х100 мм), потом, после натягивания шнурка, выставляются промежуточные (сечение 150х50 мм). При этом шаг между ними должен быть не больше трех метров. Выполняем закрепление всех стоек при помощи временных распорок. Желательно стоечную высоту брать на 10-15 см выше чистовой потолочной высоты.

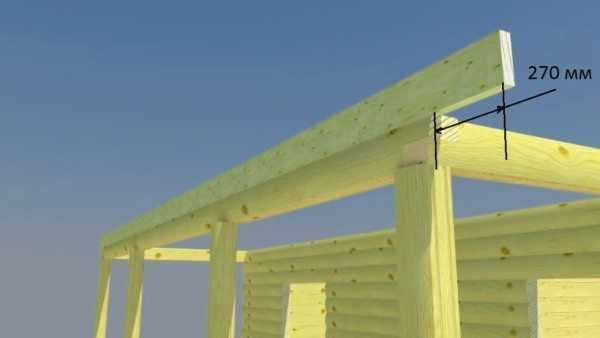

На стойки сверху происходит устройство прогонов из досок 150х50 мм, устанавливаются остальные стойки. Распорки можно уже не употреблять.

На прогоны крепятся ригели (затяжки), можно использовать в качестве крепежа кровельные уголки. Под затяжки ставится временная подпорка, чтобы в дальнейшем, устанавливая стропила верхнего ската, можно было спокойно работать, не опасаясь их поломки и провисания. После этого требуется ригели скрепить при помощи доски, чтобы увеличить жесткость конструкции.

Установка стропильной части

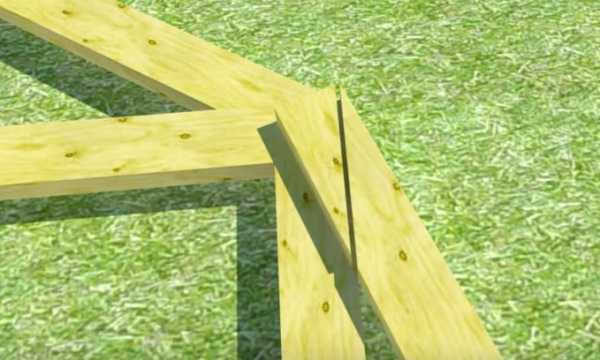

Для этого приготавливается шаблон, делаются верхние запилы, нижние размечаются по месту и крепится само стропило. На данном этапе рекомендуется установка заглушек для утеплителя.

  • устанавливаем стропила верхних скатов;

Вначале изготавливается стропильный шаблон. Для этих целей подойдет любой из обрезков досок 150х25 мм.

Расчет и создание стропильной системы ломаной крыши.

Далее он закрепляется строго по вертикали на крайней затяжке. Один из углов данного отрезка должен иметь совпадение с геометрическими центрами крыши.

Затем берется подходящая доска тех же размеров, прикладывается и при помощи карандаша отчеркиваются верхний и нижний запил.

По шаблону изготавливаются еще 2 стропила и устанавливаются, при этом первая пара стропил закрепляется подкосами, во избежание ее падения.

Таким же методом монтируются и оставшиеся стропила. Промежуточные можно скрепить дополнительно доской, чтобы уменьшить количество подпорок.

  • требуется наличие подвесок из доски 150х25 мм, чтобы предотвратить провисание ригелей, когда уберутся временные подкосы;
  • правильно выполняется строительство фронтонного каркаса и последующая его обшивка;

Для этого требуется наличие дополнительных стоек, выполняющих функции каркаса фронтона .

Точную установку контролируют натянутым по низу стропил шнурком.

Выполняем оконные проемы. Их размеры и конфигурация выбираются согласно предпочтениям домовладельцев.

  • производится подшивка карнизной доски по периметру всего здания. Лобовую доску (прикрепляется к торцам балок) делают при помощи рук из досок 200х25 мм.

Снизу к карнизу подшивается две доски 100х25 мм, чтобы в последующем при отделке снаружи произвести устройство софита, без которого мансардная крыша не будет смотреться.

При этом следует учесть, что если при монтаже водосточной системы будут применяться металлические держатели для желоба, то их установкой нужно заняться на данном этапе (укладывать нужно непосредственно под гидроизоляционное основание из пленки). Рекомендуется выполнить устройство сайдинга на лобовых досках, что позволит облегчить работу в дальнейшем. Если держатели из пластика, то можно сделать это и позднее. Мансардная крыша с применением пластиковых деталей смотрится элегантнее.

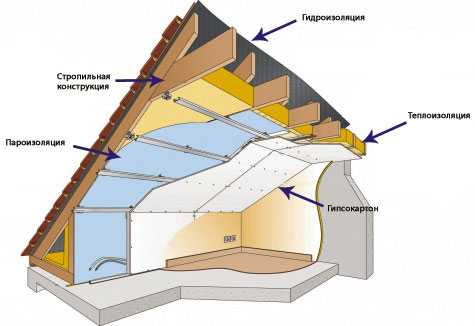

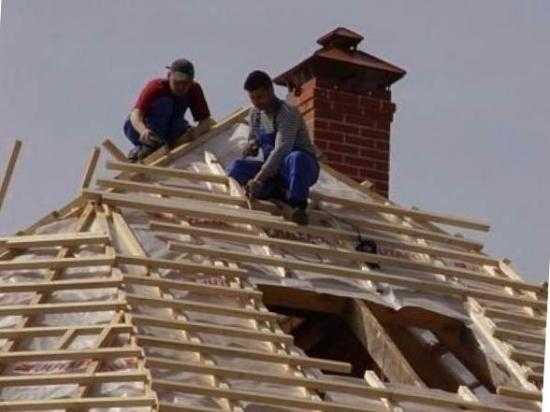

Работы по обрешетке и пароизоляции

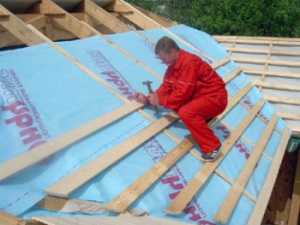

  • строительным степлером закрепляется на стропилах первая полоса пароизоляционной пленки. Если имеются леса, то это только упростит работу;

После прикрепления пленки к стропилам прибивается контробрешетка (рейки 50х25 мм).

Но учтите, что должны оставаться места под нахлесты последующих полос изоляции (около 10-15 см).

В данном случае расстояние между досками зависит от вида кровельного покрытия, при приобретении которого имеется наличие инструкции, где детально описывается схема обрешеточной части под этот материал. Но обычно шаг равен 20-25 см, т.е. она размещается таким образом, чтобы доски приходились на те места, которые удобны для крепежа (волны) и выдерживают нагрузку покрытия. Таким методом покрывается вся крыша.

  • далее выполняются фронтонные свесы и отливы, происходит это следующим способом:
  1. Ветровая доска (150х25 мм) подшивается к выступающим обрешеточным концам при помощи саморезов.
  2. Происходит вставка и закрепление саморезами кобылок фронтонных свесов из доски 150х25 мм. Требуемый шаг составляет около 100 см.
  3. Снизу к кобылкам подшиваются доски 100х25 мм, которые в дальнейшем обшиваются сайдингом .
  4. Необходимо наличие треугольных кобылок, изготовленных из обрезков досок 150х50 мм. Далее крепим их на вынос и монтируем к ним 2 доски 100х25 мм. В последующем они подлежат отделке сайдингом.

На этом мансардная конструкция готова. Осталось лишь положить кровельное покрытие, что не составит особого труда. Передвигаться при его монтаже следует осторожно, чтобы избежать повреждений крыши и не упасть самому.

Поделитесь полезной статьей:

Ломаная крыша своими руками

Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

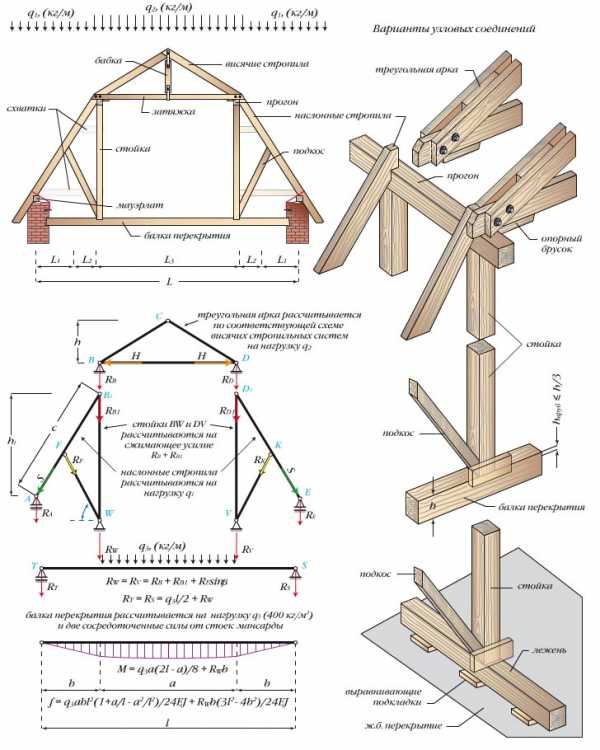

Расчеты стропильной системы ломаной крыши

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Немного об особенностях стропильной структуры

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

Нагрузки. Его виды и совокупная величина

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Нагрузка веса кровельной конструкции

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Для чего необходимы пределы

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

  • Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
  • Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Постройка ломаной крыши своими руками

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

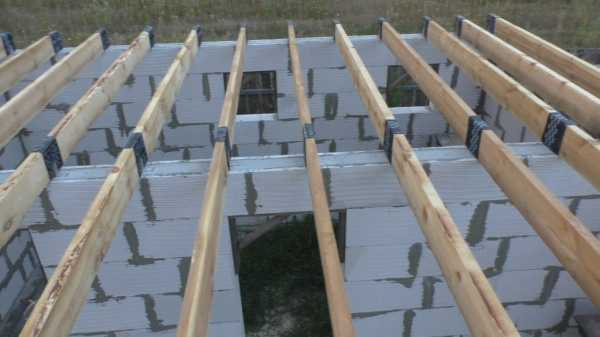

Монтаж балок перекрытия

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Установка стен чердачного пространства

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

  • Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

  • Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
  • Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
  • Чтобы сформировать потолок необходимо установить доску ребром на балки.
  • Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Подгонка стропил нижнего уровня

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Монтаж стропильных ножек для верхних скатов

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Покрытие внешних сторон и создание обрешетки

Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направления стропильных ножек «пристреливаются» две доски с зазором 2-3мм между ними. Точно самый сплошное сооружение устраивается в ендовах, если таковы есть, вокруг чердачных окон и дырок для дымохода. Если используются мягкий вариант кровельного покрытия каркас устанавливается сплошной по всей площадке уклона. В случае, если толщина утеплителя равняется или больше ширины стропил, впереди каркаса устанавливается контркаркас, встраиваемая путем монтажа удаленного бруса. Нужен он для образования зазора между гидроизоляцией и покрываемым материалом. В дистанционном бруске нет необходимости в том случае, если толщина теплоизоляционных плит даёт возможность оставить вентиляционный зазор без удалённых хитростей. Также нет необходимости в нем, если строить неутепленную крышу.

По окончанию работ по установке стропильной системы обшиваются карнизы, фронтонные стены, которых называют в деревянном домостроительстве щипцами. Время укладки кровли наступает после устройства прилегающих к фронтонным стенам короткие стрехи.

Показать все варианты построения стропильных конструкций для ломаных крыш своими руками невозможно. Есть различия тип крыш кровли, архитектурных величин, регионы. Есть много разных особенностей, которые применяются в определённых условиях постройки. Но приведённый наш пример прекрасно показывает общий технологический принцип. Эти данные о правилах расчета и схемах постройки должны помочь и обычным мастерам, и хозяевам, который держит под контролем работу наемной бригады.

Сохраните статью

Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Особенности стропильной системы:

  1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

Стропильная система с бабкой

  • Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;
    Схема без бабки
  • В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
  • Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;
    Разница между двускатной и четрехскатной ломаной крышей
  • Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.
  • Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

    Варианты крыши

    Виды ломаных крыш для частных строений:

    1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

    Конструкция квадратной ломаной крыши

  • Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е. сезонные;
    Пример прямоугольной системы
  • Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
  • Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

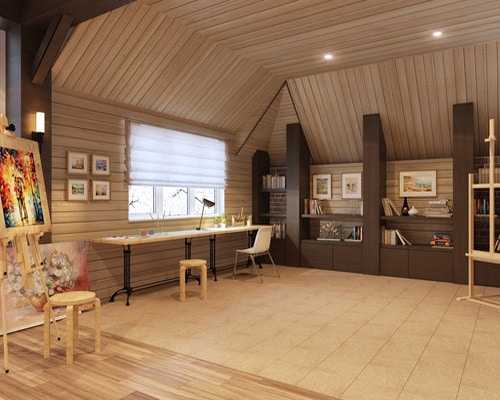

    Интерьер мансарды ломаной крыши

  • Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

    Видео: Мансардная ломаная крыша

    Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

    Чертеж ломаной крыши с окном Пример профессионального чертежа

    Пошаговая инструкция, как сделать своими руками ломаную крышу:

    1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
    2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
    3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
    4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

    Пошаговая инструкция с фото

  • Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
  • Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
  • После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
  • Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
  • Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.
  • Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

    Утепление и отделка

    После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

    Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

    Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

    11 Апрель 2016 Автор: Владимир Бакаев

    Источники: http://kryshikrovli.ru/konstrukciya/drugie/stroim-svoimi-rukami.html, http://pochtidoma.ru/stroitelstvo/krysha/lomanaya-krysha-svoimi-rukami.html, http://www.proprofnastil.ru/lomanaya-krysha.html

    krovlya-mp.ru

    Ломаная крыша своими руками: фото + видео инструкция

    Прежде, чем решить какую крышу возводить над собственным домом, оглянитесь вокруг – вам обязательна попадется на глаза ломаная крыша. Эта конструкция очень популярна, несмотря на сложность практической реализации, если сравнивать с привычной двухскатной крышей. Да, система состоит из множества нюансов, однако, это не значит, что такую крыши невозможно создаться без профессиональной помощи.

    Оглавление:

    1. Кратко об отличительных чертах ломанной крыши
    2. Ломаная крыша: стропильная система
    3. Требования к материалам элементов стропильной системы
    4. Схема монтажа
    5. Когда требуются металлические стропила

    Кратко об отличительных чертах ломанной крыши

    В принципе, о таком типе крыши мы уже рассказывали на страницах нашего блога, поскольку ломаной часто еще называют мансардную крышу.

    Инженерная суть четырехскатной конструкции заключается в том, что под стропильной системой формируется не просто чердачное пространство, а помещение, которое при желании можно сделать жилым. Согласитесь, что солидная прибавка к жилой площади всегда очень кстати и этот фактор, несомненно является ключевым преимуществом ломанной крыши.

    Важно! Среди недостатков такой кровли многие называют излишнюю массивность, что сужает возможность ее декоративного оформления. Откровенно говоря, доля правды в этом есть, однако сделать ломанную крышу эффектной и гармонирующей с другими постройками позволит правильно подобранное цветовое решение кровельного покрытия. Невероятно, но именно цвет крыши способен превратить ее недостаток в достоинство.

    Также, не можем не сказать, что абсолютно правильное решение – ломаная крыша своими руками для здания правильной прямоугольной формы. А это значит, что при стандартном варианте конструкции ее ширина должна быть не менее 6 м. Дело в том, что если делать ломанную/мансардную форму более узкой, то устройство жилого помещения на чердаке теряет актуальность по причине малого пространства.

    Что касается характеристик скатов крыши, то по факту речь идет о двухскатной конструкции с определенными изломами, которые делают ее практически четырехскатной. Именно за счет них удается рационально обыграть пространство мансардного помещения.

    Совет! Мы рекомендуем новичкам запастись плотным картоном, из которого по завершению всех расчетов, вырезать шаблоны ключевых деталей. Это очень поможет ускорить процесс подрезки стропильных элементов под нужным углом. Такая хитрость позволит все манипуляции выполнять абсолютно точно с минимум подгонки в процессе монтажа.

    Ломаная крыша: стропильная система

    Общие характеристики

    Основа любой крыши, ломаной в том числе – стропильная система. От ее грамотного устройства зависит долговечность, надежность, безопасность не только внешнего кровельного пирога, но и внутренней отделки жилого мансардного помещения.

    Итак, стропильная конструкция состоит из таких элементов и деталей:

    • стропильные фермы – бывают висячими и наклонными;
    • мауэрлат –деревянный брус/бревно, укладываемый по периметру наружной стены, выполняет функцию нижней опоры для стропильной системы;
    • прогоны боковые;
    • прогоны коньковые;
    • дополнительные детали – связи диагональные, подкосы, распорки.

    Внимание! Ломаная стропильная ферма должна быть рассчитана на нагрузку не менее 200 кг/м. кв. Хотя, точный показатель всегда рассчитывается индивидуально, в первую очередь, с учетом конкретных климатических условий. При этом важно, чтобы стропила имели запас прочности, это позволит крыше эффективно противостояли ветровым и снеговым нагрузкам.

    Проектирование стропильной системы
    • Первоначально нужно определиться со схемой ломанной крыши – на этом этапе определяется формат устройства стропильных ног и их тип. К примеру, отдается предпочтение висячей ферме или наклонной. В первом случае, речь идет о создании единой цельной жестко связанной между собой системы. А формирование наклонной модификации – упор стропил на боковые стены или другие опоры. В любой из названных систем, при необходимости используются дополнительные усиливающие элементы.
    • Второй этап. Расчет площади кровельного пирога. Здесь все сравнительно просто: предварительно измеряется ширина и длина каждого ската. Затем путем обычных математических расчетов, к примеру, умножением ширины на высоту, а также с применением теоремы Пифагора, высчитывается площадь всех скатов, а затем полученные величина складываются . Далее, определившись с величиной нахлестов, размер которых указывает производитель кровельного материала, рассчитывается количество гидроизолятора, теплоизолятора, внешнего кровельного покрытия.
    • Третий этап – расчеты нагрузок. Здесь, также ключевой акцент сделан на величине предполагаемых нагрузок. От них зависят эксплуатационные качества материала, размер сечения, величина пролетов. Также, важным моментом является формирование, так называемого «запаса прочности». Для чего, полученный расчетным путем, результат, умножается на повышающие коэффициенты, выбираемые из диапазона величин – 1,5-3. Для расчета нагрузок мы рекомендуем воспользоваться одни из онлайн калькуляторов, которые имеются в сети интернет в свободном доступе.
    Таблица 1 Поправочный коэффициент при расчете ветровой нагрузки
    Высота, мАБВ
    до 50.750.50.4
    1010.650.4
    201.250.850.55

    А – побережья водных объектов, степи, тундра, лесостепи, степи

    Б – город, лесные массивы и другие территории, которых имеются препятствия высотой от 10 м;

    В – город с плотной застройкой при высоте объектов от 25 м.

    Таблица 2 Вес слоя снега из расчета на 1 кв. м
    Снеговые районы РФ12345678
    кПа0.81.21.82.43.244.85.6
    кг/м.кв80120180240320400480560

    Важно! Если расчет ведется для стропильной системы под тяжеловесную керамическую черепицу, то в качестве стропил нужно использовать брус сечением не менее 70 мм х150 мм. А оптимальный шаг стропильных ног – 0,5 м.

    • Четвертый этап. Непосредственное проектирование стропильной системы. Особенностью такой конструкции является наличие и верхних, и нижних стропил. Причем нижние имеют более крутой угол – от 60°, чем верхние – 30°. Именно такой поход обеспечивает достаточную высоту потолков на чердаке. Определяется количество стропильных элементов и дополнительных деталей.

    Внимание! Если угол ската больше 60°, то рассчитывая прочностные параметры крыши, снеговыми нагрузками можно пренебречь, в силу того, что они попросту отсутствуют.

    Требования к материалам элементов стропильной системы

    Твердость и отсутствие брака

    Двухскатная ломаная крыша, чаще всего, предполагает деревянные стропила. При этом важно правильно выбрать этот пиломатериал. В идеале это должна быть лиственница, которая имеет один из самых высоких коэффициентов твердости. Ну или как альтернатива – древесина хвойных пород, причем зимней заготовки, отлично просушенная с точным соблюдением всех технологических условий. Выбирать доски и брусья нужно с особой тщательностью, недопустимы даже малейшие признаки дефекта – расслоение, повреждение древоточцами, пр.

    Важно! Все без исключения элементы стропильной системы защищаются от гниения, путем ее обработки антисептиком, а еще вскрываются огнестойким составом. Эта работа не требует каких-либо сверхусилий. Вещества наносятся малярной кистью, как минимум, в два слоя, что обеспечит действительно глубокую пропитку. В работу пиломатериал можно брать, только после его полного высыхания.

    Особо хотим обратить внимание на безопасность при работе с пропитывающими составами – работать нужно на улице или в хорошо проветриваемом помещении.

    Потребуются вспомогательные детали
    • Стропильная система предполагает устройство сначала обрешетки, формат которой зависит от характеристик кровельного материала, а также контробрешетки, посредством которой выполняется грамотный монтаж гидроизолятора и утеплителя. Эти рейки/брусья должны иметь меньшее сечение. В последнее время в качестве равноценной альтернативы древесным пиломатериалам используется профиль из высококачественной стали.
    • В схеме ломанной крыши предусмотрено соединение стропильных ног встык под заранее обозначенным углом. При фиксации стыков используется фанера большой толщины.
    • Также не обойтись без разнообразных крепежей – саморезов, гвоздей, шпилек различных типоразмеров.

    Схема монтажа

    • К мауэрлату монтируются боковые секции, а уже к ним боковые верхние.
    • Секции друг с другом скрепляются накладками из толстой прочной фанеры с обязательной фиксацией углов.
    • Монтируется прогонный брус. По завершении установки верхнего прогона и его закреплении в фронтонным частям, выполняется монтаж брусов-раскосов.
    • Завершающий момент – установка вертикальных стоек.

    Когда требуются металлические стропила

    При возведении ломаных кровель на больших зданиях или объектах промышленного предназначения часто требуется использование бруса большого сечения или выполнение очень малого шага между стропилами. С одной стороны, это увеличивает прочностные параметры системы, а с другой, значительно утяжеляет конструкцию, следовательно, несущие элементы здания будут нести чрезмерную нагрузку. Оптимальным выходом в этом случае является использование металлических стропил.

    Все эти нюансы отражаются в чертежах, являющихся обязательной составной частью проекта любой крыши. При самостоятельном производстве всех работ, допускается разработка упрощенного эскиза ломаной крыши со скрупулезным отражением всех параметров, которые потребуются при сборке и установке стропил, а также формировании кровельного пирога.

    ofacade.ru

    Как построить ломаную крышу своими руками

    Для загородного дома или дачи на садовом участке чаще всего используется двухэтажная архитектура постройки с жилым помещением под крышей. Наиболее подходящей для обустройства мансардного этажа будет крыша ломаной схемы.

    Четырехскатный вариант лучше противостоит ветрам, легче и просто симпатичнее огромных двухскатных схем. Такое название конструкция получила из-за характерного внешнего вида ската кровли, имеющего как бы «излом», образованный двумя плоскостями.

    Симпатичная конструкция

    Решение сделать ломаную крышу дома принимается еще на этапе проектирования и обдумывания устройства здания. Чем больше коробка здания, тем больше вопросов необходимо решить перед тем, как построить ломаную крышу своими руками. Существует немало факторов, влияющих на стоимость и сложность строительства. Сделать ломаную крышу дома можно несколькими способами:

    • Построить на крыше каркас мансарды, установить наслонные стропила, и только после этого переходить к коньку крыши и висячим стропилам. Таким способом собирают крыши в больших кирпичных домах с длинными балками перекрытия и увеличенным весом конструкции крыши;
    • Собирать ломаную крышу классическим способом, но для установки и выравнивания стопил использовать в качестве временного сборочного каркаса систему из стальных уголков и профилей. В некоторых случаях применяют каркас из стали, если предполагают построить террасу или балкон на мансарде;
    • Фронтоны будущей крыши и стропильные сборки сбивают на земле, поднимают на крышу, выравнивают и устанавливают на подготовленном основании бруса или мауэрлата. Такой вариант очень хорош, если необходимо построить ломаную крышу для небольшого дома.

    К сведению! В любом из способов потребуются очень основательные знания и опыт столярных работ с брусом большого сечения.

    Прежде чем выбрать способ, как сделать ломаную крышу, необходимо понимать, что в первых двух вариантах можно сделать ломаную крышу для дома руками бригадой минимум из трех подготовленных человек. Объем работы и регулировок большой, поэтому выровнять и построить ломаную крышу только своими руками рассчитывать не стоит.

    Другое дело, если ломаный вариант крыши предполагается построить для небольшого домика или сруба, в этом случае реально сделать ломаную крышу своими руками действую пошагово и фото.

    Построить простую ломаную крышу своими руками

    Перед началом работ необходимо выполнить небольшой перечень операций и эскиз ломаной крыши, сделанный на бумаге. Последовательность операций и сделанный план работ помогут продумать порядок действий и закупить необходимый объем пиломатериалов.

    Любое строительство необходимо начинать с проекта и сметы. Рассмотрим проект ломаной крыши для домика из бруса, размерами коробки 6х6 м. Ломаный вариант крыши проще и легче построить, используя три основных вида пиломатериалов – большой брус 150х50 – 8штук, а также доску 100х50 и вагонку из хвойных пород. Сотой доски понадобится не менее 30штук стандартной шестиметровой длины, расход по вагонке необходимо уточнять, исходя из деталей проекта.

    Порядок действий при постройке ломаной крыши

    Стоим ломаную крышу в следующей последовательности:

    1. Размечаем и вырезаем из бруса основание под стропильную сборку, из сотой доски вырезаем и сбиваем каркас под стены и потолок мансарды. Далее, размечаем и вырезаем из доски — сотки стропила для левой и правой части крыши. Сбиваем все элементы в стропильную заготовку;
    2. Для ломаной крыши нам понадобится не менее 7 штук таких сборок, поэтому все семь заготовок вырезаем и собираем на специально подготовленной площадке, обрабатываем антисептиком и тщательно сушим;
    3. Поднимаем две фронтальные стропильные сборки на крышу, зашиваем их поверхность вагонкой и устанавливаем на передней и задней стенке дома. После выравнивания крепим на мауэрлате или верхнем брусе стен;
    4. Необходимо установить остальные стропильные сборки, выровнять и построить на одинаковом расстоянии друг от друга, каркас крепим к деревянной основе стен;
    5. Набиваем обрешетку настила, укладываем пароизоляцию, утеплитель, гидроизоляцию и настилаем кровельное покрытие.

    Обрезку доски и краев набитой вагонки лучше выполнять электрической ручной циркулярной пилой. Для работ с брусом потребуется бензиновая или электрическая пила, строительные угольники, уровни, рулетки, дрель, некоторое количество 200-х гвоздей, саморезы и гвозди для набивки вагонки.

    Вырезаем и сбиваем стропильную сборку

    На начальном этапе нам необходимо собрать основание стропильной сборки из бруса. Брус стандартной шестиметровой длины необходимо нарастить, минимум на 70 см, в противном случае на ломаной крыше невозможно будет сделать поднебесники и свесы ломаной кровли. Для сращивания вырезаем два дополнительных отрезка бруса. Один устанавливаем в торец, второй накладываем поверх сращиваемых участков и крепим потаенными саморезами или шпильками.

    За счет сращивания мы используем запасной 8-й брус, остальные семь брусьев пойдут на изготовление основания каждой сборки. Длина всех балок должна быть одинакова до миллиметров, иначе построить ломаный каркас будет сложно.

    Совет! Вместо гвоздей для монтажа и соединения элементов стропильной сборки используйте 8-ми миллиметровые шпильки с гайками и шайбами.

    Чтобы построить стропильную заготовку под каркас ломаной крыши, исходя из размеров будущего помещения мансарды, из доски-сотки вырезаем две вертикальные стойки и потолочную балку. Размечаем брус основания посредине и крепим вырезанные ранее элементы стен и потолка с помощью гвоздей и саморезов. Все угловые соединения в обязательном порядке усиливаются металлическими Г-образными накладками на саморезах.

    На следующем этапе нам необходимо вырезать и сбить сами стропила. Вначале по центру потолочной балки крепим вертикальную стойку-подпор для конька крыши. Важно установить его перпендикулярно к потолочной балке с максимальной точностью.

    Далее необходимо выбрать две шестиметровые доски – сотки и уложить их так, как указано на схеме. Выравниваем их положение на опорных углах каркаса мансарды и фиксируем струбциной. На коньковой опоре концы стропильных досок укладываем друг на друга и выполняем запил на обеих балках линии контакта. После чего запиливаем верхушку вертикальной стойки и крепим все три элемента струбциной. Чем длиннее доски, тем сложнее построить заготовку.

    После этого отпилим доску стропила так, чтобы отрезанная поверхность стропильной балки опиралась на верхнюю кромку потолочной балки, и крепим саморезами или гвоздями с усилением стальной накладкой. После закрепления второй стороны сбиваем или скручиваем саморезами коньковое соединение стропил. В месте стыка желательно установить дополнительную накладку из металла или дерева.

    Аналогичным способом выставляем положение второй нижней части стропила по кромке вертикальной стойки и торцу нижней балки из бруса. Запиливаем места стыка и крепим с помощью гвоздей и накладок.

    Более подробно о деталях и технологии изготовления стропильной сборки, как построить стропила, можно увидеть на толковом видео

    Устанавливаем и собираем конструкцию ломаной крыши

    Каждая из стропильных сборок будет весить не менее 30кг, поэтому процедура установки потребует, как минимум, одного, а лучше двоих помощников. Подъем сборок на крышу выполняем через боковую стену. Один работник поднимает и направляет конструкцию снизу, двое других, находящихся наверху постройки, аккуратно поднимают стропильную сборку и выкладывают ее на балки потолочного перекрытия.

    Установку начинают с фасадных сборок, первой поднимают ту, которая тяжелее и требует больших объемов доработки. Обе фасадные сборки зашивают вагонкой, после чего выступающие концы досок обрезают по краю стропил циркуляркой или бензопилой.

    Не используйте установленные и собранные стропила для подъема остальных частей. Лучшим вариантом будет построить с опорой на стену скат из досок и по ним волоком затаскивать тяжесть на крышу. Если в вашем распоряжении имеется подъемная техника, то более рациональным решением будет построить и зашить фасадные сборки на площадке и поднять готовую конструкцию на крышу краном или лебедкой.

    Перед установкой необходимо разметить и построить центральную линию на фасаде и потолочном перекрытии. Для этого можно натянуть шнур или использовать лазерную указку. Каждую стропильную конструкцию перед установкой и креплением выравниваем по отвесу и центральной линии. После выравнивания первой фасадной сборки ее необходимо закрепить гвоздями к наружному ряду бруса стен, с одновременной установкой распорок из горбыля.

    После фасадных ставят рядовые стропила. Горизонтальное расстояние между стропильными ногами не более 85 см. Если лестницу для подъема в мансарду предполагается построить внутри помещения, то рядовые стропила необходимо начинать устанавливать с места выхода лестничного пролета на второй этаж.

    Далее сбитые стропила необходимо выровнять и построить по отвесу и центральной линии, нижний брус прихватывают на стенах парой двухсотых гвоздей и сращивают досками верхние части сборки стропил с балками фасада. На этом этапе необходимо использовать максимально длинные доски, причем, пришивать их к стропильным сборкам лучше с помощью саморезов.

    Еще раз проверяется правильность положения конструкции, и крепят построенный каркас к стенам, забивая в балку по пять гвоздей в каждой точке опоры на стену.

    Для продолжения дальнейших работ необходимо построить «пояс» жесткости ломаной крыши, для этого зашьем вагонкой поднебесник на свесах, набьем на нижние части скатов крыши обрешетку на высоту около метра. Этого достаточно, чтобы работать с верхними деталями конструкции.

    Далее необходимо построить коньковый прогон и усилить места соединения двух наклонных стропил в каждой сборке. Делается это с помощью подбивки конька и линии излома настила с каждой стороны крыши двумя досками. Чтобы увеличить жесткость конька ломаной конструкции, места состыковки верхних концов стропил можно усилить брусом, тем самым построить верхний несущий пояс.

    Заключение

    Построить крышу ломаной конструкции можно с выносом балок потолочного перекрытия на внешние опоры. Если коробку здания предполагается построить из кирпича, вынесенный край можно безболезненно выкладывать на внешние стальные или деревянные опоры. Если дом предполагается построить из обычного бревна или тесанного нестабилизированного бруса, опоры под край ломаной крыши необходимо делать регулируемыми для компенсации осадки бревенчатых стен. Как вариант, можно построить крышу на «плавающих» опорах или с симметричным выносом опор, но данный вид работ потребует высокой квалификации от строителей.

    bouw.ru

    Ломаная крыша своими руками

    Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

    Ломаная крыша своими руками

    Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

    Ломаная крыша своими руками

    Общие сведения о ломаных крышах

    Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

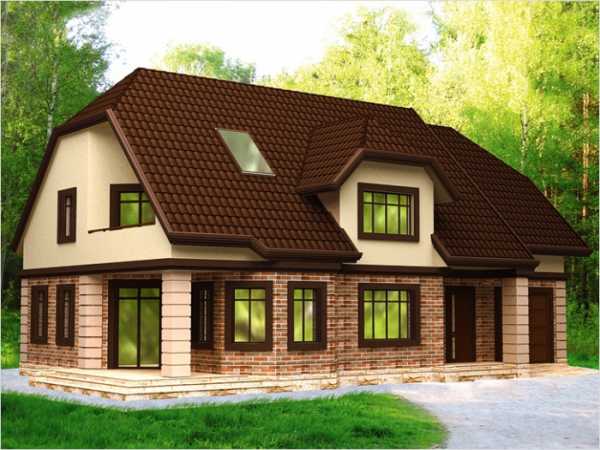

    Ломаная мансардная крыша

    Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

    Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

    Рекомендации по расчету кровельной конструкции

    Ломаная мансардная крыша

    Схема устройства стропил ломаной крыши

    Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

    Чертеж — размеры мансардной крыши

    Первый расчет выполняется с использованием значений геометрических размеров кровельной системы.  Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

    • вес финишного кровельного покрытия;
    • нагрузку, создаваемую изоляционными материалами
    • массу элементов обрешетки, а также контробрешетки;
    • длину пролета между свесом карниза и кровельным коньком;
    • наклон кровельных скатов;
    • шаг размещения элементов обрешетки и стропильной системы;
    • разного рода временные и дополнительные нагрузки. Сюда относится вес работников, занимающихся обустройством кровли, масса мансардных стеклопакетов, элементов вентиляционной системы, ограждений и прочих дополнений.

      Расчет мансардной кровли

    Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

    Расчет и создание стропильной системы ломаной крыши

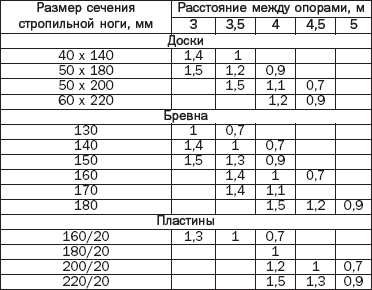

    По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

    Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

    Таблица

    Из чего строить крышу?

    После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

    Отправляйтесь за приобретением необходимых приспособлений.

    Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

    Пиломатериалы для крыши

    Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

    Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

    Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

    Пиломатериалы для крыши

    Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

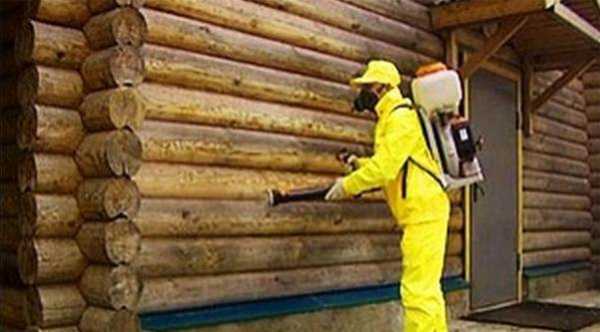

    Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

    Пропитка для дерева

    После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

    Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

    Крепёж для бруса

    Крепёж для бруса

    Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

    Порядок возведения крыши

    Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

    Первый шаг

    Закрепите мауэрлат на верхнем обвязочном брусе.

    Схема укладки мауэрлата

    Крепление мауэрлата

    Второй шаг

    Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

    Соединение стропил с мауэрлатом

    Третий шаг

    Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

    Крепление балок перекрытия

    Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

    Крепление балок перекрытия

    Крепление балок перекрытия

    Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

    Стропильная система наслонная

    Ломаная крыша

    Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

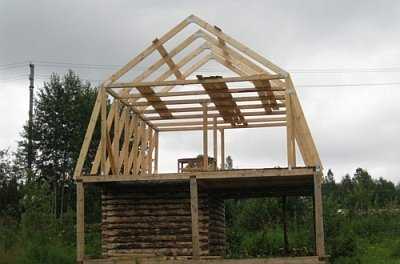

    Строительство ломаной крыши

    Строительство ломаной крыши

    При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

    На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

    Нижние стропила для мансардной крыши

    Изоляционные работы и финишная отделка

    В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

    Прибивание обрешетки

    Крепление обрешетки на ломаной крыше

    Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

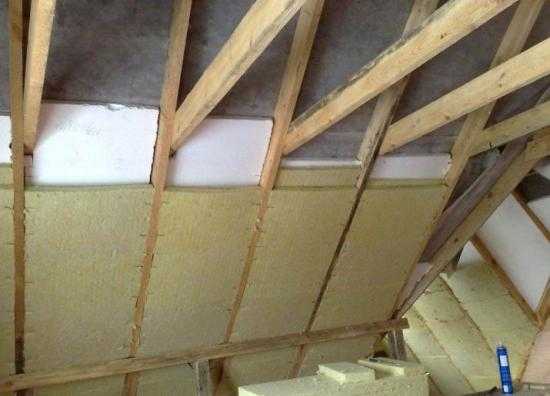

    Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

    Ломаная мансардная крыша

    Утепление крыши

    Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

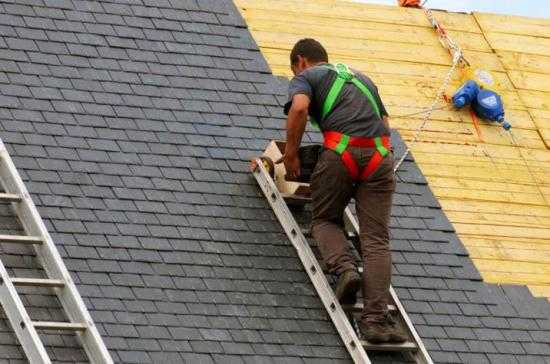

    В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

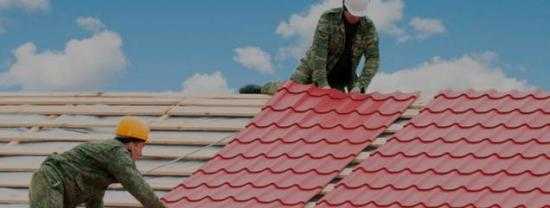

    Укладка кровли на мансардную крышу

    В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

    Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

    Ломаная крыша

    Удачной работы!

    Видео – Ломаная крыша своими руками

    tolkostroyka.ru

    Ломаная крыша своими руками пошагово, фото

    Уже достаточно давно на домах устраиваются крыши ломаного типа, что дает возможность увеличить жилое пространство. В большинстве случаев под такой конструкцией устраивается мансарда. Ломаные крыши, хоть и представляют определенные сложности, устраиваются часто. Но если внимательно изучить вопрос, то особых отличий от обычной двускатной конструкции не найдется.

    Содержание:

    1. Отличительные особенности
    2. Необходимые материалы, видеоролик
    3. Предварительная обработка
    4. Установка ломаной конструкции
    5. Защита от влаги и утепление
    6. Устройство обрешетки, кровельные работы

    Отличительные особенности

    Дизайнеры считают, что такой тип кровли отличается художественной выразительностью, позволяет воплотить в реальность интересные решения проектов. Обладая определенными навыками, такую крышу вполне можно устроить своими силами.

    Главное достоинство ломаная кровля демонстрирует на широкой постройке, так как можно с максимальным эффектом использовать чердачное помещение. А вот большая длина пролетов существенно усложнить стропильную систему, окажется малоэффективной.
    Итак, сегодня рассматривается ломаная крыша, рассказывается, как сделать её своими руками.

    Необходимые материалы, видеоролик

    Основной упор следует сделать на заготовку древесины, так как она будет использоваться больше всего. Сорта лучше выбирать хвойные, как наиболее мягкие в работе и не особенно дорогостоящие. Понадобится:

    • Брус. Из него формируется стропильная конструкция;
    • Доска обрезная. Она понадобится для обустройства обрешетки. Ее количество определяется применяемым кровельным материалом;
    • Скобы и кронштейны из металла. С их помощью будут выполняться крепления элементов стропильной системы.

    Более наглядно этот этап работ представлен на видеоролике:

    Предварительная обработка

    Перед установкой стропил всю древесину следует защитить от воздействия влаги и возможного возгорания. С этой целью каждый элемент обрабатывается специальными составами. Их сегодня имеется достаточное количество.


    Наносить составы следует широкой кисточкой, несколькими слоями, чтобы создать максимально глубокое проникновение в дерево. Следует заметить, что в момент обработки необходимо защитить руки и дыхательные органы, используя для этого маску и перчатки.

    Установив стропильную систему, все стыковочные участки рекомендуется обработать дополнительно.

    Установка ломаной конструкции

    Несмотря на определенные сложности рабочего процесса, все можно выполнить своими руками. Просто необходимо внимательно изучить особенности устройства крыши, составить удобное проектное решение, рассчитав все уклонные углы.

    Чтобы упростить процесс, под стропильные системы можно подготовить шаблон, по геометрии которого можно будет ориентироваться в работе.
    Установив и разметив муэрлат, можно поднимать стропила и монтировать их, начиная с первого и последнего элементов. Приняв их за ориентиры, остальные стропила выставить будет проще.
    Чтобы придать конструкции дополнительную жесткость, следует установить коньковый брус, соединяющий систему в одно целое.

    Защита от влаги и утепление

    Чтобы создать комфортную атмосферу в мансарде и понизить затраты на отопление, стоит устроить утеплительный слой и защитить кровлю от влаги. Рекомендуемый для этого вариант – устройство кровельного пирога.

    Использование такой схемы позволит экономить на отоплении и устроить оптимальную влажность. Утеплительный материал фиксируется по стропилам степлером, подбивается кровельным покрытием.

    Устройство обрешетки, кровельные виды работ

    Закончив с утеплением и устройством гидроизоляционной прослойки, можно выбрать материал для отделки кровли. От этого будет зависеть, как устроить обрешетку, которая будет служить основой.
    Монтажные работы материала следует вести по известной технологии, наличие нескольких наклонных углов влияния на это не должно оказывать. Обрешеточные доски накладываются на специальные рейки, с помощью которых будет выполняться естественное вентилирование кровельной конструкции.

    Набивая обрешетку, следует внимательно отслеживать ее размеры, чтобы в дальнейшем не возникли сложности с креплением кровельного покрытия.


    Монтажные работы заканчиваются установкой водосточной системы, которая защитит фундамент от лишней воды.


    Устройство ломаной крыши считается процессом сложным, требует некоторых навыков. Но если есть необходимость сократить финансовые расходы, то, изучив инструкции, все можно выполнить своими руками.

    nashprorab.com
