Как выбрать торцовочную пилу по дереву?

Многие специалисты уверены в том, что торцовочные пилы по дереву, лучше всего использовать для пиления под углом. С помощью данного инструмента удается распилить нужный материал с максимальной точностью. А когда речь идет о необходимости разделать материал под конкретным углом, это немаловажный фактор. Чаще всего торцовочные плиты используют во время выполнения столярных, монтажных или каких-либо других отделочных работ. К примеру, это может быть изготовление дверной коробки, укладке пола или рамы для оконного проема.

Но, для того, чтобы результат получился максимально точным, следует правильно выбирать модель пилы и знать, как именно её использовать. Начнем с того, что следует определиться с предназначением торцовки (так в народе называют этот вид пилы). Как уже говорилось выше, её используют для распила дерева. Хотя, бывают случаи, когда её используют для обработки таких материалов, как:

  • ламинат;
  • алюминий;
  • пластик.

Среди основных характеристик данного устройства следует выделить такие:

  • хорошая скорость работы;
  • небольшой вес;
  • точность выполнения работы.

Еще одно место, где довольно часто используют торцовку — это мастерские по производству мебели. Именно там этот инструмент нужен. Ведь не просто изготовить декоративную ножку к стулу или любую другую сложную конструкцию.

Прочтите также нашу статью Как правильно выбрать электрическую пилу?

Как работает механизм

Важно отметить, что основная нагрузка в данном механизме приходится на диск, что крутится. Именно поэтому производители изготавливают его, применяя достаточно прочный материал.

Некоторые мастера называю данную пилу «монтажной». И  этому есть простое объяснение, вед зачастую именно её используют во время монтажа каких-либо конструкций. Тем самым значительно облегчая себе работу.

Если говорить о конструкции пилы в целом, то нужно отметить, что она довольно проста. Она состоит из таких элементов, как:

  • пильный диск;
  • двигатель и редуктор;
  • рукоятка, на которой находится кнопка спуска;
  • основание конструкции.

Что же касается самого двигателя, то он также может быть нескольких видов. Например, есть изделия, у которых установлен асинхронный двигатель, а есть такие, которые имеют коллекторный двигатель. В первом случае устройство работает в максимально бесшумном режиме, а также срок службы такого механизма намного больше. Во втором же случае, основной плюс состоит в том, что сам двигатель не требует особого внимания и постоянного ремонта и обслуживания.

Прочтите также нашу статью Как правильно выбрать бензопилу?

Размещаться двигатель может в разных местах, но чаще всего он находится с правой стороны от диска. Хотя, есть варианты, где двигатель может находиться и сзади. Кстати, такое изделие очень удобно использовать во время резания предметов под определенным углом.

Особенности и отличия изделия

Нужно сказать о том, что пильный диск может вращаться только благодаря тому, что двигатель осуществляет передачу, причем происходит это через редуктор. Передача может быть, как зубчатой, так и ременной.

Сказать о том, что какая-то из этих передач лучше другой, нельзя. Они имеют свои особенности и отличия. Допустим, зубчатая позволяет исключить возможность проскальзывания, которое возникает, если устройство работает на высокой нагрузке. А вот ременная передача, работает почти без шума. Благодаря ей диск не вибрирует. Это также способствует тому, что изделие имеет больший срок службы.

Иногда торцовая пила может выполнять функцию распиловочного станка, в таком случае её называют — комбинированной.

Рекомендуем также нашу статью Особенности резьбы по дереву для начинающих.

Нельзя говорить о том, что такое изделие может полностью заменить распилочный станок, но для использования в домашних условиях это вполне приемлемо. Особенно, если важно сократить время для работы и существуют ограничения в пространстве.

Есть еще торцовочная пила с протяжкой, в этом изделии диск устанавливается на нескольких рейках, чаще всего на двух. Они располагаются параллельно, благодаря этому сам диск может осуществлять движения в разные стороны. Также есть еще один технический параметр, характеризующий изделие- ширина пропила материала, который подвергается обработке. Этот показатель является достаточно большим.

Безусловно, этот инструмент является самым лучшим для сверхточной резки любого материала. Главное, правильно выбрать модель.

На что обращать внимание во время покупки

Есть некоторые советы, которые стоит соблюдать для того, чтобы покупка была удачной и полезной, а именно:

  1. Нужно изначально понимать, как часто будет использоваться инструмент. От этого зависит количество функций, которыми должна обладать пила. Если частого использования не предполагается, то можно брать инструмент с минимальным набором функций. Ну и, наоборот. Если предполагается частое использование, то следует брать профессиональный инструмент с достаточным набором опций.
  2. Устройство должно быть, прежде всего, безопасным. К примеру, наличие специального защитного кожуха, что закрывает сам диск во время работы, поможет обезопасить себя и окружающих.
  3. Вес изделия и его габариты. Понятно, что, если вес изделия или его размеры будут слишком большими, то мастеру, который с ним работает, будет сложно справиться со своей задачей.
  4. Размер диска. Пильный диск должен иметь диаметр, как минимум 20 см.

Ну и, конечно, нельзя забывать о таких характеристиках, как ширина и глубина реза. Ведь именно эти показатели будут определять, какой материал можно обрабатывать данным прибором. Еще следует помнить, что чем больше диаметр диска, тем лучше. Если соблюдать все эти советы, то устройство прослужит долго и будет максимально эффективным.

Как выбрать пыльный диск

Как уже говорилось выше, самое главное, это изначально понимать, с каким именно материалом будет работать мастер в дальнейшем. Этот факт также станет основным и при выборе самого диска. Здесь учитывается внешний и посадочный диаметр. К примеру, внешний диаметр диска может варьироваться где-то от 21 до 30 см. А вот посадочный диаметр чаще всего составляет 3 см.

Но не только диаметр диска важен, нужно также учитывать и мощность двигателя. То есть, если диск большого диаметра, а двигатель слабый, инструмент может быстро выходить из строя.

Также на качество выполняемой работы влияет тип материала, из которого изготавливают инструмент и заточка зубьев самого диска, ну и его геометрия.

Кстати, если говорить о зубьях, то они могут вести себя по-разному. Допустим, некоторые обеспечивают хорошую скорость только при продольном варианте резки, другие режут очень аккуратно и чисто, ну а третьи хорошо работают только при поперечном способе резки.

Поэтому важно учитывать, что для правильной резки нужно выбирать нужную модель инструмента и знать, как именно с ним управляться. Если соблюдать все необходимые условия эксплуатации, то уровень производительности будет достаточно высоким.

Какому производителю отдать предпочтение

Помимо того, что нужно уметь правильно выбирать модель, следует также знать, какому производителю отдавать свое предпочтение.

Самой безопасной продукцией считается товар от фирм:

  • Makita;
  • Hitachi;
  • Metabo;
  • Корвет;
  • DeWALT;

Конечно, рез, который выполняет торцовочная плита, имеет не очень большой размер. Но, если его нужно увеличить, то конструкцию оснащают дополнительной тяговой функцией.

Торцовочная пила Макита имеет рабочий блок, что установлен на специальные штанги. Она имеет подставки, которые раскладываются. Поэтому такая пила чаще всего используется в домашних условиях. Если нужно обработать детали больших размеров, то потребуется установка дополнительной опоры.

Почти все торцовки размещают на  специальной станине, она имеет круглую секцию, благодаря чему очень легко установить угол реза.

Конечно, если говорить о надежности инструмента. То лучше выбирать тот, у которого станина изготовлена из алюминия или сплава магния. Например, торцовочная пила Bosch имеет именно такую станину. При этом вес такого инструмента составляет всего лишь 15 кг.

Совершая покупку, нужно учитывать все эти характеристики. Тогда процесс использования инструмента будет удобным и приятным.

Что выбирают большинство клиентов

Некоторые покупатели считают, что самый лучший вариант, это – торцовочная пила Корвет. Причиной этому становится наличие лазерного указателя, а также продольной протяжки. Эта пила имеет возможность увеличения пропила до 43 см.

Но есть и еще более усовершенствованные модели, например, торцовочная пила dewalt оснащена специальной системой XPS. Эта система знаменита тем, что благодаря ей от диска отходит тень, которая гарантирует дополнительное освещение. Тем самым процесс резки становится более точным.

А вот торцовочная пила Metabo имеет специальный механизм, благодаря которому можно регулировать наклон и поворот пыльного диска. Кстати, эти модели чаще всего используются для личного пользования, это, так называемые, дисковые пилы. Такая конструкция наиболее популярна.

А вот торцовочная пила Интерскол имеет очень простую конструкцию. Сюда включены:

  • пильный диск;
  • основание;
  • ручка, которая имеет кнопку пуска;
  • двигатель

Для того чтобы распылить материал под нужным углом, достаточно будет повернуть сам стол или же пильный диск. Ну а, если речь идет о торцовке этого производителя, то она, чаще всего оснащена диском, что может поворачиваться в разные стороны.

Как соблюдается безопасность

Кроме того, что мастер должен понимать, какую именно модель пилы использовать для выполнения поставленной задачи, он также должен соблюдать необходимые правила безопасности. Это важно, как для личной безопасности, так и для обеспечения безопасности окружающих.

Важно понимать, что торцовка любой марки — это, прежде всего, электроинструмент, что оснащен режущими предметами. Поэтому работая с этим изделием нужно обязательно надевать защитные очки, чтобы не повредить глаза.

Многие конструкции, как, к примеру, торцовочная пила Mетабо оснащены автоматической системой отключения. Она срабатывает, когда диск застопорится.

Есть и другие удобные функции, допустим, плавный пуск или автоблокировка во время замены диска. Такие характеристики имеет торцовочная пила Makita.

А когда инструмент имеет специальную защиту от пробоя электричества и хорошую систему фиксации материала, который обрабатывается, как, допустим, торцовочная пила Зубр, то процесс работы будет облегчен.

Ну и, конечно, не нужно забывать о наличии кожуха, который одевается на режущие устройство и защищает мастера во время работы.

Многие производители оснащают свою продукцию специальной системой электродинамических тормозов. Они очень плавно и быстро останавливают двигатель после того, как тот будет отключен от питания.

Все о чем нужно помнить

Как уже говорилось выше, перед покупкой любого инструмента, а тем более, торцовки, нужно понимать, в каких условиях она будет использоваться. Определиться с типом материала, который она должна будет обрабатывать. Ну и, конечно, знать какой результат должен получиться в итоге. Допустим, если речь идет о декоративных изделиях, то лучше брать инструмент, который оснащен вращающимся диском. Ну а, если, предполагается большой объем работы, то следует выбирать оборудование с мощным двигателем.

Лучше всего изначально ознакомиться с характеристиками той или иной модели. Узнать всю основную информацию можно на специальном сайте или в любом другом источнике, что содержит данные о торцовочных пилах. Еще, как вариант, обратиться за консультацией к менеджеру в магазине.

В общем, как видим, вариантов достаточно много. Каждый покупатель сам для себя выбирает тот вариант, который максимально удобен ему.

Еще нельзя забывать и о цене покупки. Нужно изначально понимать на какую сумму рассчитывает покупатель и уже из этого исходить. Есть изделия с невысокой стоимостью, но с достаточным набором функций. А есть такие устройства, которые имеют высокую стоимость, но маленький набор опций. Конечно, лучше всего, выбирать инструмент, который изготовлен из качественного материала. Это одна из самых важных характеристик.

Если стоит выбор между большим набором функций или качественным материалом, нужно выбирать последнее.

Многие эксперты советуют учитывать соотношение диаметра диска и мощности двигателя, если последний слабый, то не нужно покупать слишком большой диск. Иначе устройство просто выйдет из строя.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

какую выбрать? Отзывы о производителях :: SYL.ru

Торцовочные пилы по дереву – непременный атрибут каждой столярной и мебельной мастерской. Специалисты, занятые изготовлением половых настилов, оконных рам и дверных проемов, высоко оценивают способность данного инструмента производить распиливание под углом. Теперь обычные ножовки отошли в прошлое. Их место заняли торцовочные пилы по дереву. Они доказали свою эффективность в работе со стружечным покрытием. Оборудование используется как профессиональными мастерами-отделочниками, так и домашними умельцами.

Сегодня торцовочные пилы по дереву представлены богатым разнообразием моделей: они могут быть ручными, стационарными и комбинированными (гибридными).

Как устроен инструмент?

Стационарные торцовочные пилы по дереву представляют собой компактные приспособления, которые при помощи винтовых крепежей устанавливаются на верстаках. Станина верстака литая, что обеспечивает устойчивость в процессе обработки крупных заготовок. Массивное основание, режущая головка, электрический движок и рабочая рукоять – элементы, которыми оснащены стационарные торцовочные пилы по дереву. Отзывы владельцев свидетельствуют, что данный инструмент, в отличие от ручного, непрост в управлении и требует серьезного технического обслуживания.

Предназначение «торцовок»

Стационарные, или универсальные, пилы применяются для торцевания и распускания досок. В зависимости от размера обрабатываемой детали, мастером используется соответствующего диаметра распиловочный диск. Для торцовочной пилы по дереву, применяемой в быту, оптимальным вариантом считается диск, диаметр которого составляет 20 см. Универсальные инструменты оснащаются кругами в 25 см. Инструмент используется для распускания досок.

Ручная торцовочная пила по дереву имеет узкую специализацию. Она не приспособлена для распускания досок, но очень эффективна при выполнении коротких резов. Используя этот инструмент, можно легко торцевать концы досок или срезать их под нужным углом. В результате, как свидетельствуют отзывы владельцев, при помощи этого инструмента осуществимы самые сложные операции с древесиной. Некоторые модели оснащаются специальными протяжными механизмами. Торцовочные пилы с протяжкой по дереву применяются для разрезания широких заготовок.

Функции гибридных моделей

Если мастеру необходимо выполнять обрезание или распускание досок, ему пригодятся комбинированные торцовочные пилы по дереву. Гибридные модели эффективны для несложных стандартных работ. Инструмент оснащен диском и расклинивающим ножом. При необходимости распустить доску в наборе к продукции прилагается специальный стол для обрабатываемой заготовки. Гибридные пилы пользуются большим спросом у потребителя, желающего обзавестись качественным инструментом и при этом сэкономить.

По мнению многих профессиональных мастеров, гибридные модели торцовок, по сравнению со специализированными, намного хуже, поскольку в работе комбинированные пилы не отличаются высокой точностью и надежностью. Поэтому гибридная модель не сможет заменить такой электроинструмент, как специализированная торцовочная пила по дереву.

Как выбрать нужную "торцовку"?

Приобрести модель, эффективно ее использовать и, главное, не сожалеть о сделанной покупке потребитель сможет, если будет соблюдать следующие правила:

  • "Торцовка" приобретается после определения ее назначения и эксплуатационных условий.
  • Необходимо уделить внимание распиловочным дискам. Для грубого реза рекомендованы диски с крупными зубьями. Чистовые распилы осуществляются мелкозубчатыми дисками.

  • Работа пилой должна быть безопасной. Покупать инструмент рекомендуется со специальным защитным кожухом.
  • Если "торцовка" приобретается в качестве переносного инструмента, то желательно, чтобы она была малогабаритной и нетяжелой.
  • Следует уделить внимание эргономичности электроинструмента: его мощности и скорости вращения диска. Для работы в домашних условиях опытные мастера рекомендуют «торцовки» с небольшой мощностью. Скорость вращения диска для всех моделей одинакова.

Кто производит торцовочные пилы?

На рынке электроинструментов по изготовлению «торцовок» лидируют такие фирмы, как Bosch, Metabo, Hitachi, DeWalt и Makita. Кроме этих компаний, хорошо себя зарекомендовали изделия фирмы «Корвет».

Профессиональный агрегат Makita LS 1040

По отзывам потребителей, использующих данную торцовочную пилу, инструмент является очень эффективным при выполнении точных и чистых резов. «Торцовка» обладает высокой мощностью (1650 Ватт) и оборотистостью (4600 оборотов/мин). Наличие защитного кожуха, изготовленного из прозрачного пластика, обеспечивает безопасную эксплуатацию пилы. Как свидетельствуют отзывы, в течение многолетней эксплуатации эта «торцовка» не только не потеряет свои высокие качественные характеристики, но может так ни разу и не сломаться. Инструмент можно использовать как переносной, поскольку он достаточно компактный и весит не более одиннадцати килограмм.

Работать можно распиловочным диском на 26 см. Такой диаметр идеален для торцевания плоских заготовок, ширина которых составляет 13 см. Под углом 45 градусов глубина пропила составляет 67 мм, а под прямым – 95 мм. Сборка узлов данной торцовочной пилы выполнена очень качественно. В электроизделии предусмотрен протяжный механизм, что высоко оценено потребителями, работающими с широкими деревянными заготовками.

Особенности «торцовок» различных производителей

Для торцовочных пил, выпускаемых компанией Makita, характерна небольшая ширина распила. Для таких моделей предусмотрена тяговая функция. В конструкции имеется две специальные штанги, предназначенные для удержания блока. Ярким примером является «торцовка» LS 0714. В работе с крупными деталями к пилам LF 1000 прилагаются вспомогательные опоры, которые, по отзывам владельцев, существенно облегчают процесс эксплуатации.

Компания Boch в производстве вспомогательных опор и станин использует алюминиевые и магниевые сплавы. По отзывам потребителей, использование этих легких металлов положительно сказывается на прочности и мобильности торцовочных пил. Большим спросом на рынке электроинструментов пользуется «торцовка» GCM 10. Ее вес составляет пятнадцать килограмм.

Компания-изготовитель «Корвет» свои торцовочные пилы оснащает механизмом для продольной протяжки. В конструкции предусмотрено использование специального лазерного указателя. По отзывам владельцев, это очень положительно сказывается на точности распилов.

Производитель DeWalt в некоторых своих моделях «торцовок» применяет систему XPS. От лазерного указателя, характерного для изделий «Корвет», XPS отличается тем, что в ней в функции освещения применяется тень, проецируемая от распилочного диска. Как свидетельствуют многочисленные отзывы потребителей, такая система очень удобна, поскольку обеспечивает точное распиливание.

Режущая часть торцовочных пил от изготовителя марки Hitachi приспособлена для осуществления наклонов на 30 и 15 градусов. Это стало настоящим открытием, поскольку ранее возможности «торцовок» ограничивались 45 градусами.

Инженерами фирмы Metabo в торцовочных пилах предусмотрены повороты и наклоны распилочных дисков. По отзывам потребителей, «торцовки» от Metabo несложны в эксплуатации.

Где изготавливают японские «торцовки»?

Обрезные пилы данного производителя сегодня представлены 350 типами. Они выпускаются на восьми предприятиях. В производстве торцовочных пил задействованы такие страны, как Румыния, Великобритания и Германия. На территории этих государств находится по одному предприятию. Еще пять фабрик расположены в Японии.

Торцовочная пила по дереву своими руками

Самостоятельно изготовить подобный инструмент нетрудно, особенно для тех, кто любит и умеет мастерить. Для работы понадобятся:

  • движок «болгарки», мощность которого составляет 2,2 кВт, количество оборотов – 2800 в минуту;
  • стальной лист;
  • уголок;
  • сварочный аппарат;
  • набор напильников.

Процесс изготовления состоит из следующих этапов:

  • Сделать станину. Она необходима, поскольку будущая торцовка – это довольно тяжелый инструмент.
  • Для станины хорошо подойдут металлический уголок и стойки от железной кровати.
  • При помощи стального листа сделать рабочую поверхность. Ее края следует обработать, используя напильник.
  • Соорудить маятниковую стойку для пилы. Она сваривается из швеллера.
  • Стойку установить на металлическом листе. Высота ее должна составлять 800 мм.
  • Электродвижок установить на специальной подставке, двигающейся на шарнирах.
  • Приспособить короб. Он необходим для защиты от стружки.

Исполнительным инструментом является распиловочный диск. Его диаметр может составлять 42 см. По отзывам владельцев самодельных торцовочных пил, такие инструменты для семейного бюджета обходятся намного дешевле, чем фирменные.

Нюансы

Приступая к самостоятельному изготовлению, нельзя забывать о том, что «торцовка» – это очень опасное оборудование. Поэтому изделие обязательно должно быть оснащено защитными коробами или кожухами. Они должны быть качественными и функциональными. В отличие от заводских инструментов, для самодельных характерен высокий уровень погрешности.

Тем, кто не желает тратить свое время на изготовление торцовки своими руками и рисковать в процессе ее эксплуатации, современные производители предоставляют на выбор большое разнообразие промышленных изделий.

www.syl.ru

Пила торцевая по дереву: виды, устройство, производители


Торцевая пила по дереву – это инструмент, использующийся для обработки деревянных изделий. Прибор активно используется специалистами, работающими в столярных и мебельных мастерских. Торцовка помогает распускать и торцевать доски, изготавливать половые настилы, рамы окон. А также она может использоваться для ламината, алюминия, пластика и других материалов.

Характеристика и принцип работы торцевой пилы по дереву

Схема устройства торцевой пилы по дереву

Торцевые пилы практически вытеснили обычные ножовки из арсенала специалистов. Это стало возможным благодаря их высокой эффективности в работе со стружечным покрытием. Торцевая пила представляет собой небольшое приспособление, которое жестко закрепляется на верстаке при помощи крепежей. Станина верстака сделана из лития, она поддерживает устойчивость всего прибора при обработке крупногабаритных изделий. Но также обязательными элементами являются рукоятка, мотор, режущее устройство и массивное основание.

Принцип функционирования торцевой пилы по дереву прост. Вся нагрузка в механизме приходится на пильный диск. Именно на его характеристики в первую очередь обращают внимание изготовители – на его прочность и долговечность. За работу и вращение диска отвечает установленный двигатель, который может быть нескольких типов. У некоторых приборов может быть асинхронный двигатель, работающий в беззвучном режиме, в некоторых – коллекторный, не требующий особого внимания и постоянного обслуживания. Находится мотор обычно с правой стороны от диска, реже может располагаться сзади.

Важной технической характеристикой торцевой конструкции является ее мощность. Чем она выше, тем более качественная и быстрая работа будет выполнена. С ростом мощности будет увеличиваться и размер самого агрегата. Для соблюдения баланса между мощностью и габаритами разработчики стараются подбирать значение около 1,6 кВт. Количество оборотов торцевой пилы по дереву в некоторых моделях регулируется. Среднюю скорость лучше задавать порядка 6000 об/мин.

Главный рабочий инструмент – диск, он определяет максимальную глубину пропила дерева. Это значение в среднем равняется 4–13 см.

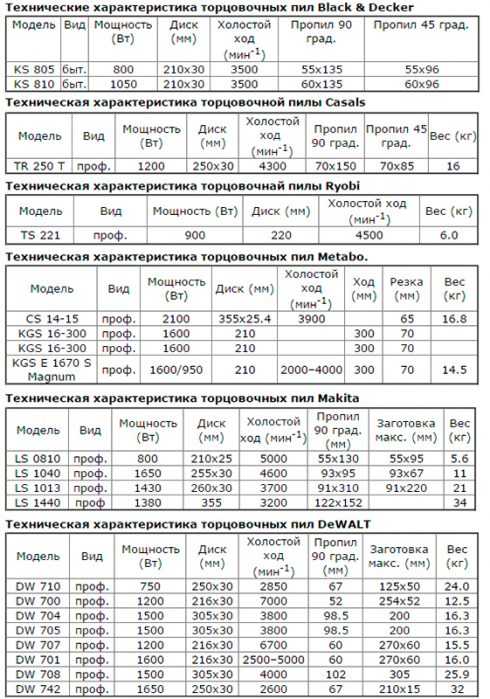

Технические характеристики торцевых пил

Особенности конструкции и виды торцевых пил

Торцовочная комбинированная пила NTF305

Выделяют 2 типа передач – зубчатую и ременную. Оба типа передач имеют свои особенности: зубчатая позволяет исключать возможность проскальзывания, а ременная работает практически без шума и вибраций.

Торцевую пилу можно использовать в качестве распиловочного станка. Такие устройства называются комбинированными. Они используются в несложных домашних работах, но полностью заменить распилочный станок не способны.

В продаже можно найти различные модели торцевых устройств – от ручных до профессиональных блоков. Принцип действия у них похож, разница только в конструкции.

Основные виды торцевых пил:

  • Стационарные – этот вид пилы по дереву закрепляется на верстаках при помощи специальных компонентов. Стационарная пила используется для распускания и торцевания досок.
  • Ручные – такие виды пил по дереву имеют узкую направленность. Они помогают выполнить короткие резы, торцевать концы материалов, срезать концы под нужным углом.
  • Гибридные – этот вид используется в столярных работах небольшой сложности. Пила оснащена расклинивающим ножом и пильным диском.

В комплекте к пиле полагается специальный стол, помогающий достичь нужного результата при работе. Из недостатков гибридных устройств можно отметить меньшую надежность по сравнению с другими приборами и меньший срок службы.

Существует вид торцевых электрических пил, в которых диск устанавливается на нескольких параллельно расположенных рейках, что позволяет ему вращаться в разные стороны.

Советы по выбору торцевых пил по дереву

Есть несколько основных советов, которые стоит учесть, покупая торцевую пилу по дереву:

Что нужно знать при выборе торцевых пил

  • Необходимо знать сложность работы, частоту использования инструмента, материал, с которым будет работать мастер. Это определяет количество функций, которыми должна обладать пила.
  • Безопасность. Важно обратить внимание на наличие защитного кожуха, который позволит обезопасить мастера при выполнении работы по дереву.
  • Размер и вес изделия.
  • Диаметр диска – его размеры должны быть 20 см и более. Диаметр влияет на параметры реза. Учитывается внешний и посадочный диск – диаметр первого варьируется в пределах от 21 до 30 см, диаметр посадочного составляет обычно 3 см.
  • Мощность. Этот параметр связан с диаметром диска. Для мощного двигателя нужен диск с большим диаметром.
  • Качество устройства, заточка, частота зубцов.

Учитывая все эти факторы при покупке торцовочной пилы по дереву, можно приобрести компактный, надежный и эффективный агрегат, который будет служить долгие годы.

Популярные производители

Выбирая нужную пилу по дереву, стоит обратить внимание на товаропроизводителя. Найти пилу можно практически у каждой фирмы, занимающейся производством инструментов. Наиболее безопасными и качественными продуктами считаются товары от фирм:

  • Макита (Makita).
  • Hitachi.
  • Metabo.
  • Bosch.
  • Корвет и другие.

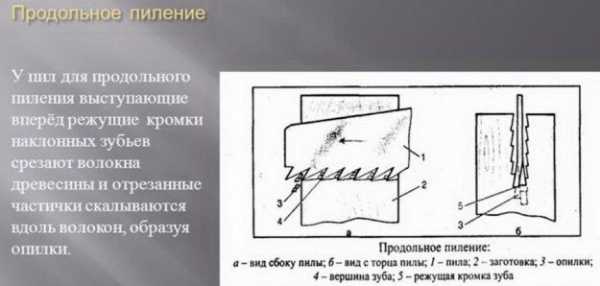

Продольное пиление — особенности

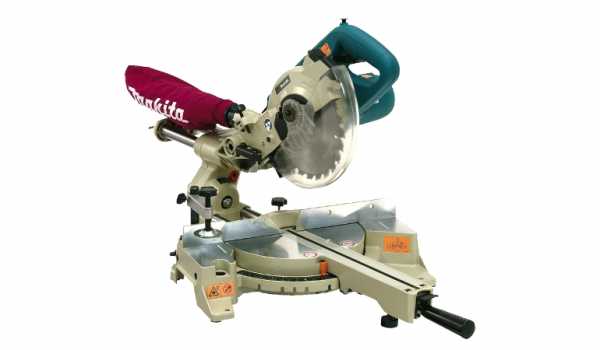

Торцовочная пила Макита имеет рабочий блок, установленный на штангах. В ее конструкции есть специальные раскладывающиеся подставки. Это делает пилу Макита самой популярной для домашних столярных работ.

Торцевая пила Makita LS0815FL — устройство

Выбирая инструмент, нужно обратить внимание на надежность. Наиболее качественными являются приборы со станиной из алюминия или сплава магния. Примером могут служить торцовочные пилы Bosch. Вес таких приборов составляет всего 15 кг.

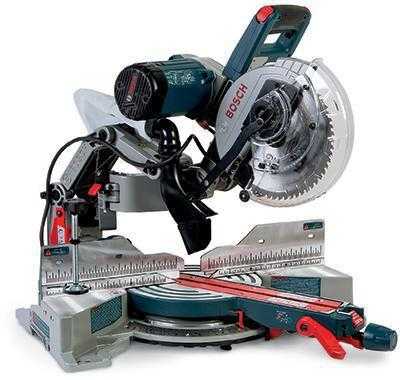

Устройство торцевой пилы Bosch

Торцевая пила по дереву Корвет, как и Макита, имеет широкую популярность у покупателей. Она оснащена лазерным указателем и продольной протяжкой. Длина пропила увеличивается до 43 см. Корвет обычно используется профессионалами в мастерских.

Электропила торцевая Корвет-4-430

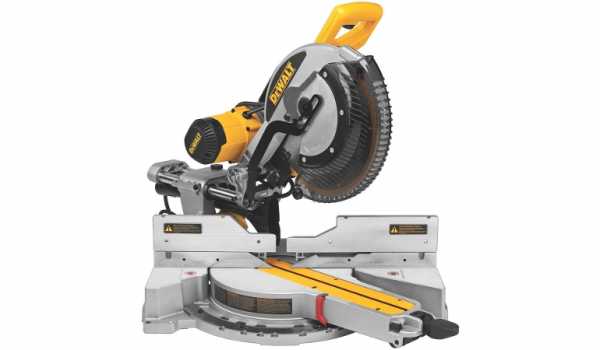

Пила Dewalt – это модель с новыми функциями. Пилы этой фирмы оснащены специальной системой – XPS. Ее суть заключается в том, что в процессе от диска падает тень, дающая дополнительное освещение. С помощью этой технологии резка происходит более точно.

Устройство торцевой пилы Dewalt

Пилы по дереву фирмы Metabo имеют механизм, который позволяет регулировать наклон и поворот диска. Эти модели активно используются для личного пользования и обычно называются дисковыми пилами.

Торцовочная пила Metabo KGS 216 M

Самой простой по своей конструкции является торцевая пила Интерскол. Основными частями являются диск, основание, ручка с кнопкой спуска и электродвигатель. Работать с ней несложно – чтобы сделать распил дерева нужно повернуть стол или диск под нужным углом. Модели от фирмы Интерскол недорогие по стоимости и обычно используются дома.

Торцевая пила Интерскол ДП-190

Безопасность при работе

Таблица углов наклона торцовочной пилы

Торцевая пила является опасным инструментом, который требует соблюдений правил безопасности. Торцовка – это электроинструмент, который оснащен острыми режущими элементами, поэтому работать нужно обязательно в защитных очках, чтобы обезопасить глаза. Для обеспечения безопасности мастера советуется покупать прибор с защитным кожухом, который надевается на острые элементы.

Современные устройства нередко оснащены специальным механизмом, который автоматически отключает пилу, когда диск застопорится в дереве. Некоторые приборы имеют функцию плавного пуска или автоблокировки. Это свойственно пилам по дереву Макита.

Многие производители дополнительно делают в приборах специальную систему электродинамических тормозов. Они плавно останавливают двигатель после отключения от питания.

Видео по теме: Торцовочная пила по дереву и металу


specnavigator.ru

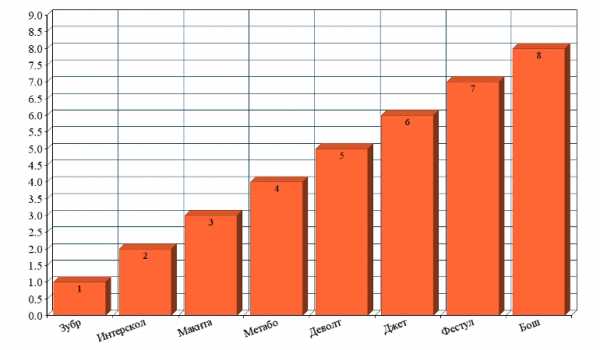

как выбрать хороший инструмент, рейтинг

Совсем ещё недавно деревообрабатывающие мастерские были оснащены столярным или плотницким ручным инструментом. С развитием технического прогресса ситуация совершенно поменялась. Деревообработчики признают, что без электроинструмента изготовить многие изделия не представилось бы возможным. Современные электрические инструменты хорошо спроектированы, имеют лёгкие электроизолированные корпуса, высокую мощность. Некоторые из приспособлений могут монтироваться к рабочему столу, что делает работу не только комфортной, но и увеличивает производительность труда.

При высокоточной, диагональной резке материала во время отделочных работах используется торцовая пила с протяжкой. Она быстро и аккуратно произведёт распил под любым углом и наклоном. Пила работает как с деревом, так и с алюминием. С её помощью можно легко распилить ламинат и пластик.

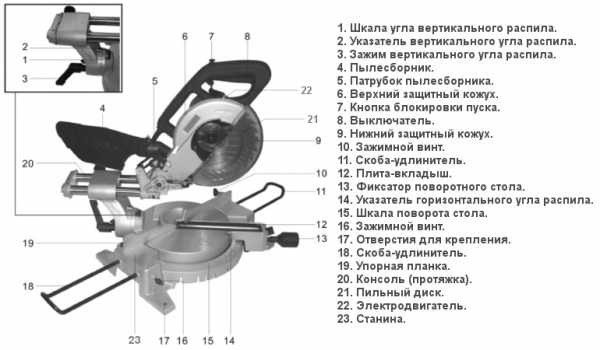

Устройство торцовочной пилы



Для того чтобы правильно выбрать инструмент? нужно знать устройство и техническую характеристику основных элементов торцовочные пилы по дереву.

Основные элементы устройства:

  • электродвигатель;
  • пильный диск, который находится в защитном кожухе;
  • рукоятка;
  • параллельный упор;
  • станина;
  • шкала выбора угла скоса;
  • ручка фиксации угла скоса;
  • вставка стола;
  • поворотный стол;
  • узел регулировки угла наклона;
  • возвратная пружина.

Электродвигатель в инструменте может быть коллекторный или асинхронный. Коллекторные двигатели обеспечивают простой реверс. Датчиком переключения тока в обмотках и положения ротора служит щёточно-коллекторный узел. К недостаткам относятся шумность и необходимость обслуживания.

Асинхронный двигатель — это хороший преобразователь электрической энергии в механическую энергию. Происходит это за счёт взаимодействия тока статора с индуцированным током ротора. Шума от такого двигателя меньше, срок служба дольше, но стоимость выше.

Потребляемая мощность двигателя в пределах от 1 кВТ до 2 кВт за редким исключением больше. Чаще всего двигатель устанавливается у диска инструмента с правой стороны, но может быть установлен и в других частях.

На качество работы инструмента влияют такие параметры пильного диска, как:

  • внутренний поперечник;
  • наружный поперечник;
  • размер формы зубьев.

Внутренний поперечник должен быть равен размеру силового вала пилы. От наружного поперечника зависит глубина прорезания. Размер формы зубьев и их количество влияет на чистоту обработки и скорость резания инструмента.

Когда пильная головка поднята диск полностью закрывается кожухом. Перемещение кожуха блокирует фиксирующий рычаг, который открывает диск и опускает пилу. Клавиша включение-выключение располагается на основной рукоятке.

Стол сложный элемент конструкции устройства, к нему на оси крепится стойка. Они снабжены указателями углов наклона и поворота, а также угловыми шкалами. Стол может поворачиваться в одну и другую сторону минимально на 45º, а стойка минимум на 45º наклоняться влево. Для удобства основные углы фиксируются или отмечаются на шкале.

Комбинированный инструмент имеет шарнир, который угол реза меняет в 2-х плоскостях.

С помощью винтов поверх подвижного стола на основание крепятся направляющие для пиления заготовок типа бруса. Это обеспечивает лучшую поддержку для заготовок.

Для расширения возможности пилы производителями создан протяжной механизм. Он размещается на 2-х направляющих, по которым и перемещается. Инструмент с таким функциональным модулем без проблем пилит широкие доски.

Дополнительные элементы



Дополнительным элементом, который идёт в комплекте с инструментом, является мешок для собирания опилок.

По бокам основания пилы предусмотрены отверстия для крепления выдвижных опор, с помощью которых поддерживаются длинномерные заготовки.

В качестве дополнительного приспособления производители предлагают стойки и специальные столы, которые можно легко установить на необходимое расстояние, исходя из длины заготовки.

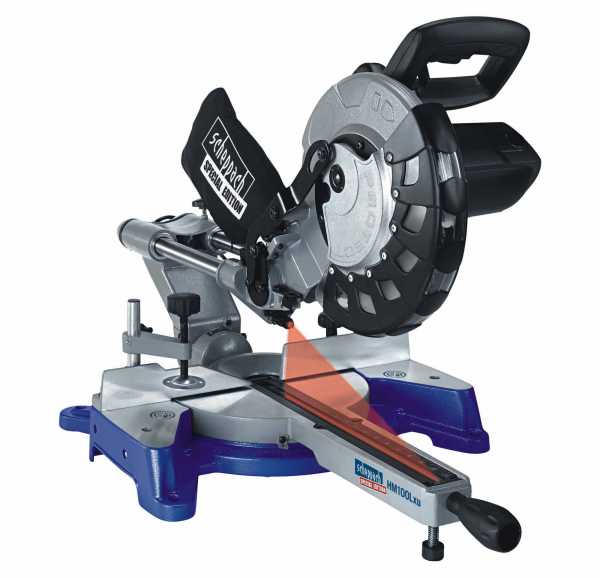

Для позиционирования заготовки инструмент может быть снабжён лазерным указателем с питанием от сети или батареек. Светодиодная подсветка включается отдельной клавишей по линии реза.

Некоторые модели торцовых пил оснащены за диском мощным светодиод, при включении которого от диска падает тень на заготовку, что служит разметкой и подсветкой одновременно.

Эксплуатация и регулировка

Инструмент приводится в действие путём нажатия на кнопку включение-выключение. Дождавшись максимального количества оборотов двигателем, головка пилы опускается на заготовку после разблокировки защитного кожуха.

Прежде чем воспользоваться лазерным указателем, необходимо на заготовке, нарисовать линию реза и установить нужные углы положения диска. Включить лазер и совместить линию реза на заготовке с лазерным лучом. Зафиксировав заготовку можно начинать работу.

Выполнив рез с равномерной подачей от себя выключить инструмент, подождать, пока диск остановится, и поднять головку устройства.

Изначально регулировка пил осуществляется производителем, но в процессе работы у пользователя может возникнуть необходимость поправить настройки:

  1. Диск должен быть по отношению к заготовке перпендикулярен, когда торцовка в нулевом положении, а заготовка прижата направляющей.
  2. Необходимо отрегулировать фронтальный упор так, чтобы он и диск своими плоскостями касались плоскостей угольника.
  3. Открутив винты крепления, регулируется угол между направляющими и диском.
  4. Винты крепления на стойке позволяют регулировать угол наклона диска.
  5. Глубину пиления можно настроить винтом с контргайкой, которая расположена между передней траверсой и пильной головкой.
  6. С помощью ключа или отвёртки регулируется положение лазерного устройства.

Могут быть и другие регулировки, о чём можно узнать в технической документации производителя.

Выбор торцовочной пилы

Как выбрать торцовочную пилу с протяжкой? Это поможет сделать объективный рейтинг пил, сформированный исходя из мнений пользователей на форумах в интернете. А можно посмотреть видео на профессиональных каналах, которые визуализируют принцип работы, описывая все преимущества и недостатки инструмента.

Какой из инструментов лучше нужно решать исходя из условий, где в дальнейшем будут использоваться торцовочные пилы с протяжкой. Цены зависят от имиджа компании на рынке, технической характеристики показателей инструмента.

Первое место в рейтинге занимает профессиональный инструмент Dewalt DWS 780. Это модель с высокой мощностью двигателя. Жёсткая конструкция обеспечена качеством сборки и материала, из которого она изготовлена. Комфортную работу обеспечивает большой диск. Диапазон настроек большой, что даёт возможность наклонять пилу в разные стороны.

На втором месте лучшая пила для столярных работ с высоким качеством реза Makita L. S. 1216. Макита отличается хорошей фиксацией рабочего положения. Двойные направляющие гарантируют качество реза и равномерное движение пилы. Пила имеет большой срок гарантии и хорошую защиту.

Третьей в рейтинге можно назвать профессиональную торцовочную пилу, которая отличается надёжностью, качеством реза и точностью Bosch GCM 8 SJL Professional. Инструмент имеет большое количество настроек, которые легко выставляются, надёжную пылеулавливающую систему. Производителем предоставляется гарантия на инструмент.

Торцовочная пила с протяжкой в Леруа Мерлен

Леруа Мерлен — это международная компания-ретейлер, которая специализируется на продаже товаров по пяти направлениям: интерьер, строительные материалы, дом, сад и ремонт. Большой ассортимент товаров представлен в 325 магазинах во всем мире и на официальном сайте интернет-магазина компании, где можно его выбрать, оплатить и он будет доставлен в любой город. Покупка электрического инструмента в интернет-магазине — это экономия времени и расходов на логистику.

Основным достоинством приобретения инструмента в этой сети является сервис. Если у пользователя возникают проблемы, связанные с обслуживанием или эксплуатацией торцовочной пилы, можно обратиться в любой магазин «Леруа Мерле». Сотрудники магазина сами отправят пилу в сервисный центр, заберут её обратно и сообщат о готовности к дальнейшей эксплуатации.

Меры безопасности

Любая, даже небольшая дисковая пила может нанести серьёзную травму, если не соблюдать меры безопасности:

  1. Перед распилом необходимо проверять материал на наличие гвоздей и незакреплённых в своих гнёздах сучков.
  2. Нельзя работать в помещении с воспламеняющимся газом или горючими жидкостями, так как при работе инструмент вырабатывает искры, что может привести к пожару.
  3. Необходимо принимать меры предосторожности от удара электрическим током .
  4. Перед заменой или регулировкой диска инструмент должен быть выключен из розетки.
  5. При работе нужно использовать только острые диски, тупые, треснутые и погнутые полотна нужно менять.
  6. Нельзя применять повышенное давление при ведении пилы.
  7. Нельзя останавливать вращающийся диск, нажимая на его боковую сторону.
  8. Нужно применять средства индивидуальной защиты и защитные очки. Надевать подходящую рабочую одежду.

Ремонт и обслуживание прибора лучше предоставить квалифицированному персоналу сервисного центра и только с использованием оригинальных запасных частей. Это обеспечит безопасность и надёжность электрического инструмента.

instrument.guru

Смотрим ТОП 8 торцовочных пил по дереву с механизмом протяжки

В строительстве важна точность. Без целевого инструмента ее обеспечить достаточно сложно. Одна из специализированных машин, способных справиться с задачей — торцовочная пила с протяжкой.

Нередко аппарат называют маятниковой, торцово-усовочной (от слова ус, то есть угол) или комбинированной пилой, углорезом, торцовкой, электрическим стуслом.

Назначение инструмента

С помощью углореза получится быстро, аккуратно и с повышенной точностью:

  • Оформить торцы заготовок.

  • Осуществить поперечный рез древесины под заданным наклоном и углом.

  • Выбрать материал из пазов болванок.

Функция протяжки (горизонтального перемещения) увеличивает ширину пропила, например, с 80-180 мм до 280-340 мм (профессиональные агрегаты предоставляют возможность обработки материалов шириной более 3 метров).

Инструмент востребован в столярных, отделочных работах, при изготовлении мебели, укладке пола, плинтуса, в производстве оконных рам, дверных коробок. Помимо древесины можно выполнить диагональную резку пластика, оргстекла, тонкого металлического профиля, композитных материалов на основе опилок и стружек.

Устройство торцовок

Торцовочная пила состоит из следующих основных деталей:

  1. Электродвигатель (22 на рис.). Устанавливается либо справа от рабочего диска, либо сзади.

  2. Рукоятка с кнопкой включения (7, 8 на рис.).

  3. Пильный диск (21 на рис.). Изготавливается из стали высокого качества и прочности. Вращение обеспечивается посредством зубчатой или ременной передачи через редуктор, присоединенный к двигателю.

  4. Защитный кожух (6, 9 на рис.). Полностью закрывает рабочий диск до уровня погружения в целевой материал.

  5. Параллельные упоры для удержания заготовки (19 на рис.).

  6. Станина (23 на рис.). Круглая часть, на которую кладется болванка. Закрепленный на ней поворотный круг (стол) перемещается для выставления угла реза и упора.

  7. Шкала выбора угла скоса с фиксатором (13, 15 на рис.).

  8. Узел регулировки угла наклона (1, 2, 3 на рис.).

  9. Механизм перемещения (20 на рис.). Протяжка считается вспомогательным устройством, расширяющим возможности пилы (как говорилось ранее, становится доступной распиловка изделий большей ширины).

Электрический мотор может быть асинхронным, коллекторным, бесколлекторным. Первый обеспечивает более тихую работу и долгий срок службы, второй — высокий крутящий момент, но необходимость периодической замены щеток, третий — золотая середина. Если говорить о мощности, то наиболее востребованы варианты на 1600-1800 Вт.

Помимо основных деталей, торцовки оснащают другими вспомогательными элементами: электроникой, механизмом поддержки стабильности оборотов, лазером, подсветкой рабочей зоны, системами плавного пуска, удаления стружки.

Редуктора для пильного диска может и не быть, тогда присутствует так называемое соединение напрямую — режущий элемент устанавливается на вал двигателя, что с одной стороны увеличивает нагрузку на подшипники, с другой — способствует снижению шума, упрощению обслуживания и ремонта.

Разновидности пил

Можно выделить 2 разновидности:

  • Маятниковые углорезы. Функциональный блок (электродвигатель и пильный диск) соединяется со станиной методом крепления. В пилах маятникового типа — посредством поворотного рычага и подпружиненного шарнира. Этот рычаг называют маятником, отсюда и название пилы.

  • Комбинированные модели. Дополнены еще одним шарниром, позволяющим выполнять вращение относительно вертикали (другими словами угол возможно менять в двух плоскостях). Наклон по вертикали может выполняться либо в одну, либо в две стороны.

Комбинированное решение существенно расширяет возможности, позволяя выполнять торцевание заготовок, высота которых превышает активный радиус диска. Для фиксации инструмента на месте используют пильный стол, стойку, дополнительные упоры.

Предельные параметры, которые может обеспечить конкретная модель инструмента, указаны в технической документации. Найти их эмпирическим путем не получится.

Грамотный выбор пильного диска

У распила древесины, как у медали, две стороны. С одной — факт, что с задачей справится любая торцовка. С другой — насколько порадует результат. Скорость работы напрямую зависит от инструмента, точнее от основного расходника — пильного диска. Он определяет производительность и качество работы.

Главными параметрами для выбора пильных дисков являются:

  • Диаметр посадочного отверстия. Большая часть выпускаемых пил рассчитана на значение 30 мм.

  • Наружный поперечник. Ходовыми называют стандарты 10 дюймов (300, 305 мм) и 12 дюймов (250, 255, 260 мм). Если говорить о диапазоне внешних диаметров, то наиболее востребованный представлен интервалом 185-360 мм.

  • Форма зубьев. Трапециевидные распиливают дерево, ДСП, пластик, цветные металлы. Вогнутые — абразивные материалы, образцы с многослойным покрытием, например, ламинат. Те, что со сменными зубьями (попеременно скошенными влево-вправо), выполняют чистую резку фанеры, МДФ и другой древесины.

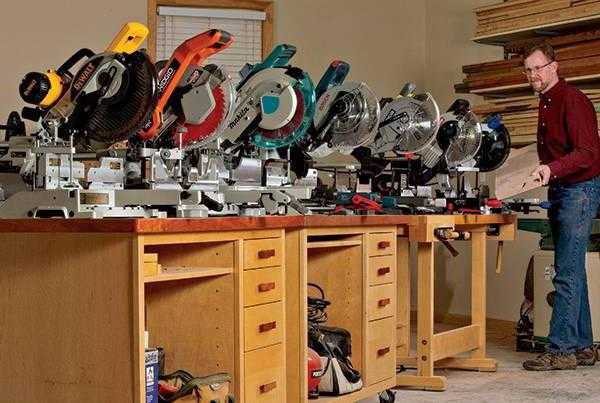

Рейтинг торцовочных пил топ-8

Среди разновидностей достойных углорезов, дополненных протяжкой, выделяются модели 8 брендов. Мы создали рейтинг на основе отзывов покупателей, найденных в Интернете. Возможно, он несколько субъективен, но все же отражает общие рыночные тренды.

Зубр — Зубр ЗПТ-255-1800 ПЛ

Повышенная мощность 1,8 кВт. Число оборотов ограничено параметром 4800, но этого вполне достаточно для решения повседневных задач на приусадебном участке. Наружный диаметр диска равен 25,5 см, а посадочный — 3 см.

Достоинства: Чистый рез и высокая точность. Добротная сборка, приемлемая стоимость.

Недостатки: Большой разброс опилок.

Интерскол — Интерскол ПРР-250/2000

Малогабаритный, универсальный аппарат. Мощности 2 кВт и 4800 оборотов хватает для безупречного, точного пропила даже твердых пород дерева.

Достоинства: добротность сборки, прочность платформы, широкий диапазон возможностей, точность пропилов.

Недостатки: недостаточно информативная инструкция.

Макита — Makita LS 0714

Инструмент с малыми габаритами и диаметром пильного диска, равным 19 см. Ротор мотора развивает скорость вращения до 6000 оборотов в минуту. Максимальная высота пропила равняется 5,2 см, а ширина — 30 см. Угол наклона составляет 45°, поворота — 57°.

Достоинства: ручка с хорошей эргономикой, защитный кожух на диске и двойная изоляция электрики. Выдвижные опоры позволяют обрабатывать широкие заготовки. Высокая точность и чистота резки.

Недостатки: клапан в пылесборнике порой заклинивает.

Метабо — Metabo KGS 216 M

Диаметр пильного диска — 21,6 см. Двигатель разгоняется до 5000 оборотов. Глубина пропила — 6,5 см, а ширина — 30,5 см. Углы наклона и поворота одинаковы — 47°. Модель оснащена светодиодной подсветкой и лазерным маркером.

Достоинства: качественный диск в комплекте, сборка без люфтов, низкий уровень шума. Щетки легко достать и заменить.

Недостатки: подсветка и лазер порой выходят из строя.

Деволт — DEWALT DWS780

Надежность, качество, четкие, не перегруженные лишним настройки, удобство эксплуатации — параметры, подходящие и начинающему, и опытному мастеру столярного дела. Аппарат справляется с распилом деревянных заготовок, вагонки, алюминия, пластика. Компактные габариты позволяют удобно работать даже в мастерской небольших размеров.

Достоинства: точность настроек, надежность двигателя, значительная (1,675 кВт) мощность, наличие регулировки упора.

Недостатки: пуск и остановку нельзя назвать плавными (есть небольшой рывок), поэтому требуется уделять дополнительное внимание надежности фиксации болванки, нет вертикальной разметки, как и подсветки.

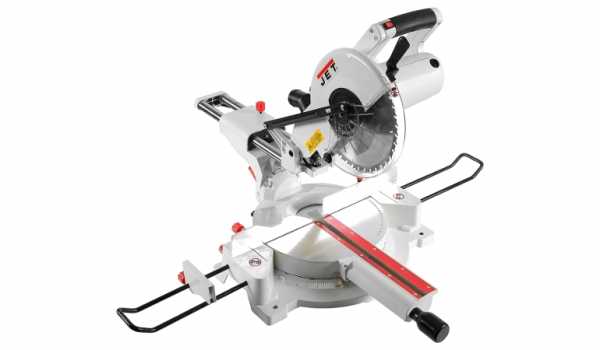

Джет — Jet JSMS-10L

Лучший выбор, исходя из соотношения цены и качества — надежность и мощность, дополненные лазерной направляющей, возможностью регулирования глубины пропила и другими полезными функциями. Удобство конструкции позволяет выполнять пазование и усовочные операции.

Достоинства: многофункциональность, простота использования, возможность обработки широких заготовок.

Недостатки: чувствительность лазера к сетевым перепадам напряжения, комплектация диском, пригодным лишь для черновых работ, значительный вес (18 кг).

Фестул — Kapex Festool KS 60 E-SET

При скромной мощности в 1,2 кВт легко режет материалы с габаритами до 30,5×6 см. Максимальное количество оборотов в минуту — 3500. Углы наклона — 47 и 46°. Углы скоса — до 60°.

Достоинства: настоящее немецкое качество, высокая отказоустойчивость и долгий срок службы. Хорошая комплектация, в которую входит система освещения, винтовая струбцина, проставка для увеличения высоты стола и универсальный пильный диск.

Недостатки: Минусом можно назвать разве что высокую стоимость, которая привязана к курсу европейской валюты.

Бош — Bosch PCM 8S

Профессиональный инструмент с информативной инструкцией по применению, точно и чисто выполняет прямые и поперечные пропилы в древесине любой твердости. Качественная сборка, наличие лазерного маркера — эти и другие характеристики делают аппарат пригодным для интенсивной эксплуатации.

Достоинства: удобство, простота настроек и работы, оценка качества сборки — отлично, работа на высоких оборотах гарантирует чистоту пропилов во многих материалах.

Недостатки: ограниченность видимости маркера (не заметен на улице).

Рейтинг — вещь непостоянная. Он хороший маяк в океане информации, но все же окончательный выбор рекомендуется делать, исходя из собственных потребностей, планируемых работ и, конечно, финансовых возможностей.

Личный опыт




bydom.ru

Торцовочная пила по дереву из циркулярки своими руками

Дисковые пилы и бензопилы

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

1

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

2

Самодельный верстак – основа для удобной работы

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Поскольку в домашних условиях качественно сделать поворотное устройство сложно, то его берут уже готовое.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

3

Самодельная пила из углошлифовальной машины

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Собрать самостоятельно торцовочную пилу из циркулярки, болгарки по силам каждому домашнему умельцу. При этом в процессе реализации предложенных идей открываются большие перспективы для творческого потенциала по улучшению имеющейся конструкции.

obustroen.ru

Торцовочные пилы по дереву: классификации и параметры выбора

Торцовочная пила по дереву предназначена для обработки деревянных заготовок. Она отличается от обычной циркулярной модели относительно небольшими размерами, невозможностью изменения положения пильного диска относительно детали.

Конструкция торцовочных пил

Конструкция торцовочной пилы

Одной из особенностей, которой обладают торцовочные пилы, является простота компоновки. Они состоят из основания, на которые устанавливается обрабатываемая деталь. В задней части конструкции располагается стойка, предназначенная для крепления пильного блока. С помощью редуктора от электродвигателя передается крутящий момент.

Для точности обработки на поверхности рабочего стола монтируются стойки и направляющие различной конфигурации. С их помощью происходит позиционирование детали относительно режущего диска. Процедура реза выполняется во время смещения диска в вертикальной плоскости. В зависимости от конструктивных особенностей торцовочные пилы могут быть настольного или напольного исполнения. Последние предназначены для обработки крупногабаритных деревянных изделий.

Особенности комплектации этого деревообрабатывающего инструмента:

  • тип двигателя. Для уменьшения шума применяются асинхронные электродвигатели. Однако они имеют специфику обслуживания. Поэтому чаще всего устанавливают коллекторные двигатели;
  • способ передачи крутящего момента. Для небольших конструкций используются шестереночный тип передачи. Если же необходимо выбрать мощный станок — следует применять оборудование с ременной передачей;
  • применение дополнительных направляющих. Это могут быть рейки или линейки, предназначенные для упора детали на рабочем столе.

Подобным оборудованием комплектуются мебельные и аналогичные им деревоперерабатывающие производства. Пилы для торцевой обработки имеют относительно небольшие размеры, но при этом способны выполнять ряд важных функций.

Одной из важных характеристик торцовочного оборудования является материал изготовления и конфигурация рабочего стола, являющегося плитой-основой. Она должна быть достаточно массивна, чтобы компенсировать колебания, возникающие во время работы двигателя. Поэтому чаще всего ее делают из чугунных сплавов.

Классификация инструмента

Станок с двумя торцовочными пилами

Следующим этапом анализа эксплуатационных и технических качеств оборудования является ознакомление с типами конструкций. Они могут иметь различную компоновку, а также рабочие параметры. Важно, чтобы последние соответствовали требуемым характеристикам обработки.

В настоящее время используются три типа пил для выполнения операции по обрезанию кромки: маятниковая, комбинированная и с функцией протяжки. Они имеют конструктивные различия, но при этом предназначены для формирования ровного реза. Поэтому при выборе определенной модели необходимо учитывать ее компоновку и основные технические характеристики.

Маятниковые модели

Маятниковая пила

Это самый простой вид торцовочных пил, которые отличаются несложной конструкцией и как следствие — доступной стоимостью. Они состоят из опорной плиты, которая одновременно служит рабочим столом. Режущий блок установлен на маятниковой основе, обладающей функцией фиксации инструмента по вертикальной поверхности.

Для уменьшения усилия поднятия/опускания режущей части оборудования электродвигатель выполняет функцию противовеса. Он находится в задней части конструкции. Дополнительно в качестве амортизирующих устройств используются пружины.

Конструктивные особенности маятниковой точные пилы:

  • отсутствие возможности распиловки под углом;
  • для повышения качества работы используются ограничительные устройства. С их помощью регулируется глубина распила;
  • поворотный рабочий стол. Он предназначен для изменения положения деревянной детали в горизонтальной плоскости.

С помощью подобных моделей можно оперативно выполнять обработку деревянных заготовок. Их преимуществом является простота конструкции, а также возможность формирования реза на металлических и полимерных изделиях. Но для этого необходимо правильно выбрать пильный диск и учитывать номинальную мощность оборудования.

Для повышения безопасности работы в мобильный диск устанавливается защитный кожух. При опускании распиловочного блока кожух автоматически смещается, не препятствуя обработке деревянных заготовок.

С функцией протяжки

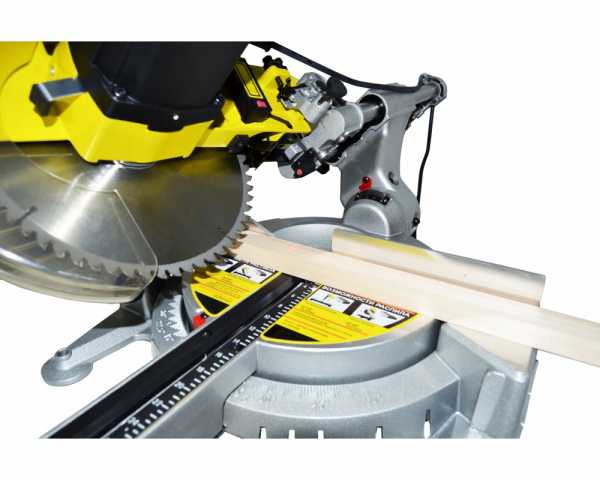

Пила с протяжкой

Если требуется распиловка широких деревянных изделий — рекомендуется выбирать торцовочные пилы с поперечной протяжкой. Дополнительный узел позволяет смещать пильный диск по ширине заготовки. При этом присутствует возможность фиксации инструмента на определенном уровне.

В зависимости от специфики конструкции узел смещения может состоять из параллельно расположенных стальных труб или гидравлических цилиндров. В первом случае пильный блок вручную перемещается по направляющим. Его фиксация происходит с помощью механических кронштейнов. Для торцовочных пил с гидравлическими цилиндрами изменение положения диска можно делать во время работы инструмента. Таким образом уменьшается время формирования реза, а также повышается качество обработки.

Преимущества эксплуатации торцовочной пилы по дереву с функцией протяжки:

  • появляется возможность обрабатывать изделия различной ширины;
  • простота эксплуатации. Для работы на подобном инструменте необходимо знать только принцип его функционирования, а также соблюдать технику безопасности;
  • несложная конструкция. Обилие стружки и деревянной пыли не помешает станку нормально выполнять свои функции.

Для точности позиционирования заготовки рекомендуется использовать специальные линейки и направляющие. С их помощью можно определить точное место реза, а также контролировать процесс выполнения операции.

Одним из условий правильной эксплуатации фасовочной пилы с протяжкой является корректная установка рабочего стола. Его плоскость должна быть ровной, так как в противном случае невозможно будет обеспечить качественный рез.

Комбинированные пилы

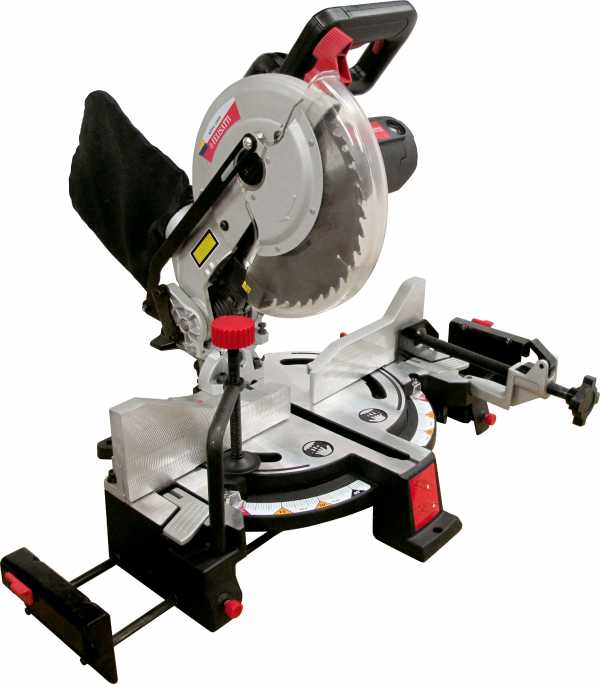

Универсальная торцовочная пила

Нередко во время обработки сложных деревянных изделий необходимо делать торцовочный рез под углом. Для выполнения этой операции необходимо выбрать соответствующие пилы. Конструктивно они схожи с маятниковыми моделями, но помимо изменения положения в вертикальной плоскости они имеют функцию наклона режущего блока под определенным углом.

Для этого в конструкции имеется дополнительный кронштейн. С его помощью происходит корректировка положения диска. В зависимости от конкретной модели угол поворота может составлять от 30° до 80°. Это определяется конструктивными особенностями торцовочной пилы по дереву. В сочетании с подвижным рабочим столом подобная компоновка позволяет выполнять множество операций деревообработки.

Специфика применения комбинированных торцовочных пил:

  • необходимо учитывать толщину обрабатываемого материала. Во время реза под углом глубина пропила будет больше, чем под прямым;
  • отсутствие дефектов в деревянной заготовке. Чаще всего это сучки, у которых плотность значительно больше, чем в остальной структуре изделия;
  • конфигурация пильного диска. При максимальном угле поворота контакт с деревянной поверхностью должны осуществлять зубья пилы, а не ее боковая плоскость.

В большинстве случаев комбинированные пилы можно использовать в качестве замены аналогичному деревообрабатывающему станку. Разница между ними заключается в точности выполнения операций, а также времени, необходимого для формирования реза.

С целью предотвращения перегрузок на электродвигатель в конструкции торцевой пилы должен присутствовать защитный механизм. При значительном сопротивлении хода пильного диска он автоматически отключает силовую установку.

Параметры выбора торцовочных пил

Работа на торцовочной пиле по дереву

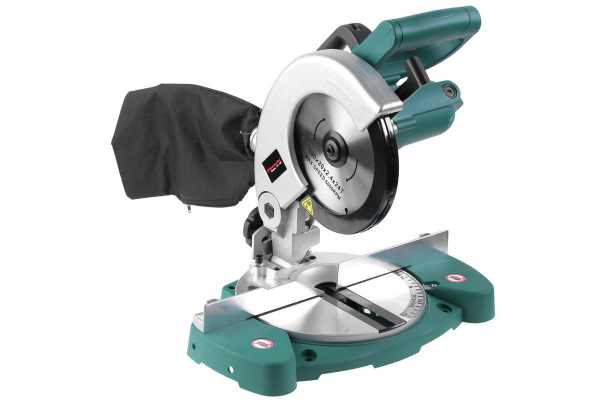

После определения какие типы торцовочных пил будут оптимальными для выполнения тех или иных видов обработки — можно приступать к анализу их технических характеристик. Они являются определяющими параметрами выбора установок подобного типа.

Прежде всего необходимо обращать внимание на мощность оборудования. Таким образом можно определить максимально допустимую плотность обрабатываемого материала, а также выбрать оптимальный режим работы. В большинстве случаев для деревообработки используются настольные модели торцовочных пил. Они обладают достаточно небольшими габаритами и массой, что повышает их мобильность.

Кроме этого перед тем как выбрать модель пилы следует ознакомиться с такими техническими характеристиками:

  • максимальный и минимальный радиус дисков для распила, их монтажный диаметр;
  • возможность изменения числа оборотов;
  • наличие стружкопылесоса или раструба для подключения к нему;
  • допустимые габариты заготовки — ширина и глубина;
  • максимальное расстояние от кромки пильного диска до поверхности рабочего стола.

Перед началом работы с настольными моделями рекомендуется закрепитель их на станине. Она должна быть достаточно устойчивой, чтобы компенсировать вибрации. Во время установки пильного диска необходимо контролировать не только его прижим к рабочему валу, но и правильность положения. В противном случае неизбежно появятся биения.

В качестве альтернативы вышеописанным заводским моделям можно сделать конструкцию своими руками. С примером подобного станка можно ознакомиться в видеоматериале:

stanokgid.ru
