Как сделать мансардный этаж своими руками – как построить мансардную крышу, изготовление своими руками и этапы строительства

Строительство мансарда в частном доме своими руками

Мансарда и балкон

Мансарда представляет собой пространство чердака, эксплуатируемое с целью размещения в нем подсобных и жилых помещений. Ее строительство в частном доме стало достаточно популярным явлением. Благодаря этому решению имеется возможность устроить под кровлей оригинальную комнату или несколько, тем самым снизив себестоимость квадратного метра. Для того чтобы по всем правилам произвести обустройство мансардного этажа своими руками, требуется ознакомиться с основными принципами этого процесса на каждом этапе изготовления.

1

Подготовительные работы

Мансарда дает возможность значительно увеличить полезную площадь жилого строения. При этом подкровельный этаж можно оборудовать уже в готовой постройке. В этом случае вложения материальных затрат будет сравнительно меньше за счет наличия необходимой основы, а с выполнением работ по обустройству можно справиться самостоятельно.

Прежде всего, проверяется устойчивость основания жилого строения к воздействию дополнительной нагрузки от этажа мансарды. В случае необходимости укрепляется фундамент, на данном этапе рекомендуется консультация с профессионалом. Он поможет сделать технические расчеты прочности несущих элементов конструкции, подобрать составляющие пирога кровли, строительные материалы и инструменты.

1.1

Выбор варианта крыши

Благодаря проектированию можно будет увидеть конечный результат работы и разобраться в последовательности осуществления задуманного. Выбирая тип крыши, необходимо учитывать особенности структуры дома. Форма подкровельного этажа может быть разнообразной. От нее напрямую зависит пространство внутри помещения. Различают следующие виды крыш:

1. 1. Двухскатная, представляющая собой простой вариант с двумя скатами, под которой обустраивается мансарда. Ввиду простоты значительных сложностей при возведении и планировке не возникает. Недостаток такого типа заключается в ограниченной площади свободного пространства из-за низкого расположения потолков под углом.

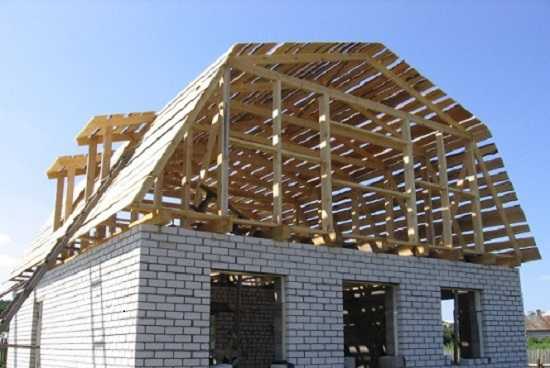

2. 2. Крыша ломаная, двухскатная заключает в себе четыре плоскости, располагающиеся под разными углами. Такой тип отличается сложностью формы, в связи с чем могут возникнуть затруднения в процессе возведения. Но этот недостаток компенсирует существенное увеличение свободной площади.

Такая конструкция является наиболее оптимальной для обустройства мансардного этажа, несмотря на значительную нагрузку на стены.

Двускатной крыше необходимо иметь несущие опоры в достаточном количестве. Зачастую в возведении такого типа кровли применяются наклонные стропила. Для составных частей стропильной системы опорой служат несущие стены, имеющие способность прекрасно справляться с горизонтальными и вертикальными нагрузками.

3. 3. Одноуровневая крыша мансарды. В сравнении с двумя вышеперечисленными типами создает много сложностей при строительстве, но несмотря на это, такой вариант предоставляет возможность обрести весьма свободное помещение. Отличие этого типа заключается в том, что крыша как будто спускается в какую-либо сторону.

4. 4. Двухуровневый вариант крыши, имеющий сложнейшую конструкцию. Его проект разрабатывается одновременно с проектом помещения в силу того, что комнаты располагаются на разных ярусах строения.

Для того чтобы правильно определиться с углом наклона кровли, следует учитывать его зависимость от климатических условий. Для регионов с умеренным климатам и незначительными осадками в зимнее время года крыши с небольшим уклоном подойдут больше. Для территорий, где снег и дождь выпадают часто и в большом количестве, рекомендуется остановить свой выбор на более поднятых кровлях.

1.2

Составление проекта

При проектировании мансардного помещения важно предусмотреть все моменты, даже самые незначительные, так как в дальнейшем их доработка потребует немалых материальных вложений. При монтаже конструкции над старым деревянным домом необходимо проверить наличие трещин и других повреждений в фундаменте и несущих стенах. Помимо этого следует составить чертежи будущего этажа.

1.2.1

Основные факторы

Процесс сооружения мансарды требует полного соответствия всех строительных работ подготовленной проектной документации. В свою очередь, в данных материалах должны отображаться следующие принципы:

1. 1. Обеспечение качественной гидроизоляции и теплоизоляции. Чердачный этаж находится в непосредственной близости к внешней среде, поэтому отсутствие теплоизоляции приведет к максимальной теплоотдаче. А это — дополнительные затраты на отопление в холодные периоды, негативные последствия и конденсат с крыши.
2. 2. Выбор подходящего материала для кровли, отвечающего всем требованиям звукоизоляции и способного предотвратить протекание. Помимо этого, обязательная обработка деревянных составляющих составом, обеспечивающим огнебиозащиту.
3. 3. Месторасположение лестницы. Этот элемент конструкции, находящийся снаружи строения, значительно сэкономит пространство. Внутри помещения считается более удобным вариантом, но она забирает существенную часть площади. Оптимальным вариантом является потолочная складная конструкция.
4. 4. Планирование комнат, структура межкомнатных перегородок и место их монтажа.
5. 5. Мощность электрооборудования, его количество и расположение коммуникаций.
6. 6. Количество, размеры оконных проемов и их месторасположение.

1.2.2

Приобретение материалов и инструментов

После того как составлен проект мансарды, требуется подобрать необходимые материалы и инструменты. Рассчитать их нужное количество для строительства, утепления и отделки чердачного помещения. Если его не планируется эксплуатировать круглый год, а лишь в теплое время, то для сооружения допускается приобрести бюджетные материалы.

Материалы	Инструменты
Деревянные брусья	Шуруповерт
Доски из древесины	Молоток
Материал для обшивки торцевых стен	Строительный уровень
Крепеж	Рулетка
Теплоизоляция	Шнурка
Пароизоляция	Пила для работы с элементами из дерева
Гидроизоляция	Электродрель
Кровельный материал	Топор
Отделочный материал	Стамеска

Сечения брусьев могут варьироваться соответственно размерам сооружения и угла наклона ската.

2

Строительство конструкции

Часто при проектировании крыши допускаются значительные погрешности в оборудовании изоляции и вентиляции. Последствия таких ошибок выражаются в появлении различных микроорганизмов и факторов, способствующих протеканию. Для того чтобы этого не произошло, необходимо строго соблюдать все правила технологии строительства.

2.1

Структура мансарды

Мансардные крыши имеют сходство с обычными скатными. У каждого вида есть свои отличительные черты в конструкции, но в общих чертах все они состоят из одинаковых элементов. Сооружение содержит в себе следующие составные части:

1. 1. Стропильные ноги, передающие нагрузку веса кровельной системы на стены жилого строения. Их сечение напрямую зависит от угла наклона, шага, пролета и расчетной нагрузки. Для индивидуального строительства допускается примерный расчет значений, вместе с тем рекомендуется сделать незначительный запас.
2. 2. Обрешетка, изготовленная из досок, к которой крепится кровля.
3. 3. Коньковый прогон, являющийся внешней частью крыши.
4. 4. Стропила, представляющие собой ребра мансардного сооружения. Для чердачного этажа используется наклонный вид.
5. 5. Внутренние опоры, расположенные вертикально и обеспечивающие прочность кровли.
6. 6. Изоляционный слой, проложенный между стенами и кровлей и отвечающий за соблюдение температурного режима в помещении. Изоляция состоит из теплоизоляции, шумоизоляции и пароизоляции, обеспечивающих защиту крыши.
7. 7. Мауэрлат, выступающий в качестве опоры для стропил и равномерно распределяющий кровельную нагрузку на стены.
8. 8. Ригель, служащий опорой для стропил в верхней части конструкции.

2.2

Этапы сооружения

Возведение крыши начинается с укладки и укрепления мауэрлатов по площади строения. Монтаж осуществляется на заранее уложенный слой, обеспечивающий гидроизоляцию. Для этой цели используется рубероид, полипропилен, специальная пленка или ПВХ-мембрана.

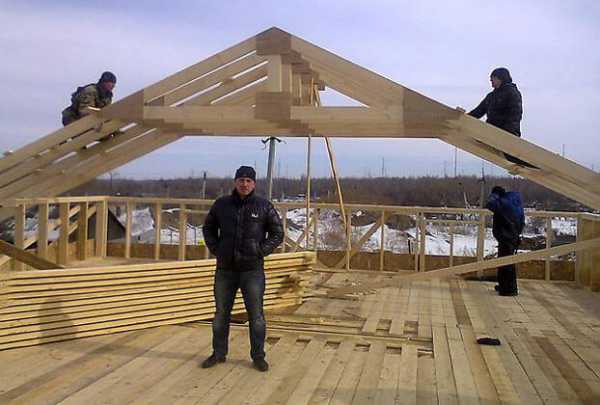

Далее осуществляется установка каркаса, стойки которого будут подпирать всю стропильную конструкцию. В этом случае сечение бруса и сечение продольных балок должны соответствовать друг другу. В начале с обеих сторон располагаются вертикальные стойки, а затем соединяются с продольными балками при помощи саморезов и уголков из металла. Существенно облегчит работы с крепежным материалом шуруповерт.

Между получившимися двумя арками протягивается шнур, его направление укажет на правильность выполненных работ. Если оно не будет строго горизонтальным, то какую-либо из арок требуется сделать немного короче. Затем с необходимым шагом для стропил устанавливаются следующие арки и закрепляются перемычками, которые фиксируются при помощи штампованных уголков.

Установить верхние стропила довольно сложно, так как не допускаются отклонения от заданных углов. Чтобы облегчить эти работы, рекомендуется изготовить из двух досок, полностью соответствующим стропилам, своеобразный шаблон. При помощи этой заготовки они подрезаются еще на земле, а потом ставятся на предназначенное для них место.

Монтаж стропильной системы заканчивается закреплением обрешетки, выполненной из ДСП, фанеры или обычных досок.

2.3

Обустройство гидроизоляции

Утепление является немаловажным процессом в строительстве мансарды. Эти работы выполняются после завершения монтажа стропильной системы. Для этой цели понадобится утеплитель высокого качества такой, как минеральная вата. Он должен иметь защиту с обеих сторон для предотвращения проникновения пара изнутри и воды с внешней стороны. Идеальным вариантом такой защиты будет выступать мембранная пленка, считающаяся самой распространенной.

При помощи скоб она закрепляется к стропильным ногам, настилается под прямым углом к стропилам. Ее раскатывание и закрепление следует осуществлять, начиная с карниза для того, чтобы верхние полосы перекрывали нижние, тем самым исключая проникновение воды. В целях обеспечения надежности полотна на стыках проклеиваются влагостойким скотчем. На стропила сверху материала для гидроизоляции крепится контробрешетка с использованием реек. Ее задача заключается в создании вентиляционного пространства между кровельным покрытием и гидроизоляцией.

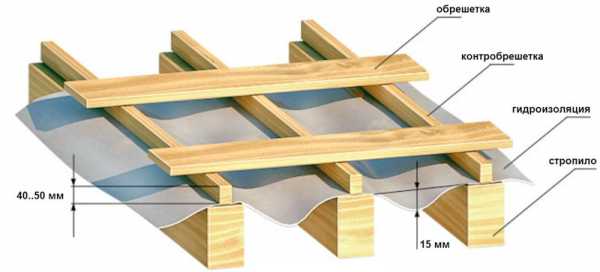

Отвесно к контробрешетке размещается и закрепляется реечная обрешетка с соответствующими параметрами. Дистанция между рейками зависит от размеров кровельного материала с учетом его настила внахлест. При покрытии крыши мягким кровельным материалом на контробрешетку вместо реек крепятся листы фанеры.

2.4

Монтаж кровли

Кровельный материал настилается на окончательно подготовленную поверхность, начиная от карниза. Следующие ряды накладываются в том же направлении, как и предыдущие, к примеру, справа налево. Листы укладываются внахлест и по горизонтали, и по вертикали. При использовании в качестве материала для крыши металлочерепицы или металлического профиля, крепежом здесь будут саморезы, оснащенные пресс-шайбами и прокладками из резины и имеющие тот же цвет, что и у кровельных листов.

Мягкая кровля крепится к основе из фанеры при помощи скоб или гвоздей. Первый ряд необходимо настелить очень ровно, так как последующие будут ориентироваться на него. При покрытии крыши конек является одним из главных узлов. Он накрывается профильным элементом, изготовленным из одного и того же материала, что и для самой кровли.

В случае прохождения через кровлю вентиляционных труб и дымохода вокруг них монтируется гидроизоляция с использованием специальных ресурсов.

2.5

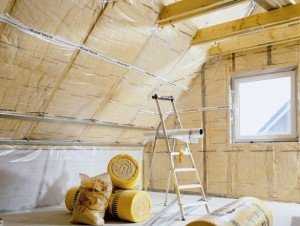

Процесс утепления

Утеплять мансарду можно с помощью различных материалов, можно использовать пенополистирол, разнообразные блоки или утеплители из сырья минерального происхождения. ДВП представляет собой один из самых популярных материалов для теплоизоляции.

Обычно такие виды работ начинаются со стен. На них при помощи крепежа фиксируются утеплитель, для крепления материала на оштукатуренные поверхности используется клей ПВА или клеящие мастики.

Этап обшивки потолка предельно прост. Аккуратно приложенная к месту крепления плита фиксируется с помощью гвоздей, специальных подпорок из досок и пластин из дюралюминия.

Пол можно утеплить различными способами. Сначала его поверхность накрывается рубероидом в два слоя, а затем закрепляется ДВП и монтируется чистовой пол. Допускается вначале настелить плиты ДВП, а сверху наклеить ковровое покрытие, отличающееся удобством в эксплуатации.

Перед приклеиванием ковролина его требуется выдержать в развернутом виде от семи до десяти дней. На ДВП необходимо предварительно нанести клей, а после прижать его к поверхности при помощи досок и на сутки оставить подсыхать.

2.6

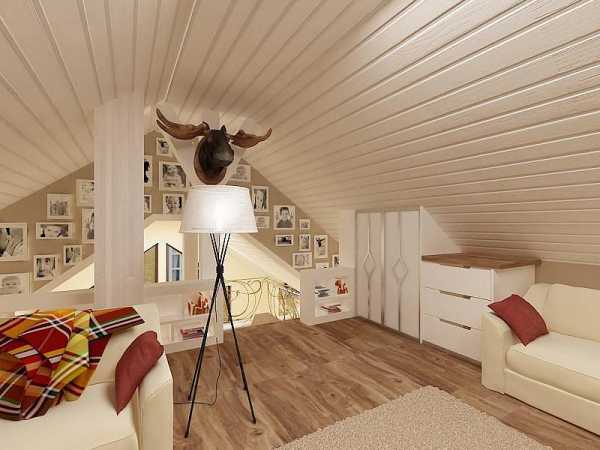

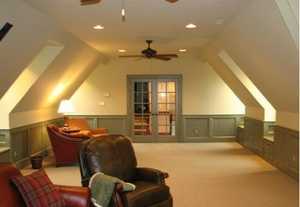

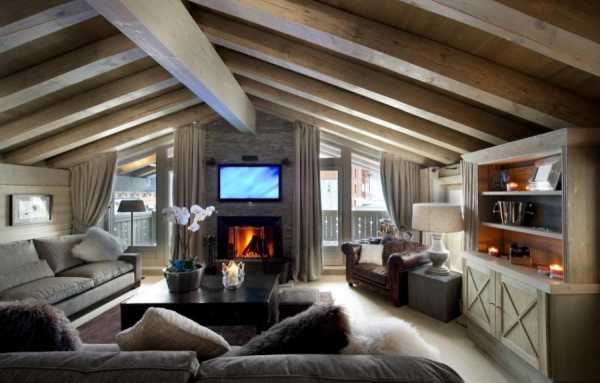

Внутренняя отделка

Благоустройство мансарды изнутри обычно начинается с потолка. Идеальным вариантом будет монтаж подвесной конструкции, для которой отлично подойдет вагонка. Помимо нее часто используется фанера, оргалит и другие материалы. Для удобства рекомендуется вначале соорудить потолок, а потом зафиксировать его на перекладине подстропильной фермы.

При отделке стен деревянный брус хорошего качества крепится на подстропильных стойках перекладин. К приготовленному каркасу прибивается материал для отделки.

Ниши, образующиеся из-за характера кровельной конструкции, можно закрыть гипсокартоном или другим сырьем, тем самым создав оригинальные шкафы, используемые в дальнейшем для хранения вещей.

Типы жилых зон в мансарде обустраиваются, исходя из личных предпочтений владельца. Это может быть как спальня, так и детская комната, кабинет для работы и даже бильярдная.

Таким образом, мансарду своими руками можно построить и обустроить, исходя из запросов, а также материальных и физических возможностей. За отсутствием опыта в выполнении строительных работ, рекомендуется пригласить для возведения мансарды профессиональных мастеров. Это предотвратит ненужные проблемы и позволит за короткий срок соорудить постройку согласно намеченному проекту.

remontodelo.com

С чего начать строительство мансарды?

Если у вас есть загородный дом, то вы наверняка не раз задумывались о превращении чердачного помещения в уютную мансарду. Это прекрасная альтернатива строительству второго этажа. Мансарда своими руками позволит значительно расширить жилую площадь, увеличить количество комнат, изменить внешний облик дома. Ее можно использовать как кабинет, детскую, обустроить зимний сад, место для посиделок с друзьями… Как построить мансарду и воплотить в жизнь эти мечты — читайте в данной статье.

Мансарда или мансардный этаж — помещение, построенное под крышей дома. Это понятие ввел французский архитектор Франсуа Мансар, который еще в XVII веке придумал назначение чердаку. А сегодня мансарды активно используются для расширения жилого пространства, повышения комфорта дома.

Строительство мансарды своими руками: этапы

Для того чтобы мансардный этаж стал функциональным, его необходимо построить или переоборудовать. Постройка мансарды — сложный технологический процесс, требующий точных расчетов, это под силу далеко не каждому. Возведение мансарды состоит из таких этапов:

Что нужно знать, перед тем как сделать мансарду своими руками

Существуют общие правила. Устройство мансарды предпочтительно планировать на стадии проектирования дома. Это даст возможность правильно сделать расчет ее несущих конструкций и правильно организовать стройку. Если дом с мансардой строиться по готовому чертежу, он предусматривает использование дополнительных укреплений.

Схема крыши чердачного этажа, стройка дома из бруса

Но и на готовом доме может быть сооружена надстройка  мансардного типа. В каком случае можно  достроить мансардный этаж?

Если предполагается строительство данного помещения в готовом доме, необходимо учитывать несколько важный факторов. Строительство мансарды требует не только соблюдения определенной технологии выполнения работ, но и оценки состояния дома перед постройкой.  Необходимо провести расчет, который покажет, выдержит ли дом пристройку этажа. Производится проверка фундамента и стен здания.

Если это старый дом, то стены конструкции ветхие, они не выдержат веса мансардного этажа. Старый фундамент при строительстве чердачной конструкции может дать трещины и «поплыть».

Строительство мансардного этажа своими руками также не рекомендуется на зданиях, сооруженных из кирпича и из пеноблоков. Причина в том, что это очень хрупкие материалы, из которых не могут быть выложены несущие стены.

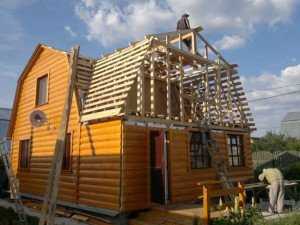

Надстройка мансардного этажа, фото

Важно: На этапе проектирования следует предусмотреть отдаленность всех коммуникаций от мансардного этажа. Также на данной стадии определяются с конструкцией крыши, ее элементами, внешним видом, чтобы она гармонично сочеталась с домом.

В проект строительства должны входить утепление и отделка мансардного этажа. Пристройка должна быть качественно изолирована, чтобы в ней сохранялось тепло, а сама конструкция могла дышать.

Как сделать мансарду своими руками качественно

Устройство мансардного этажа требует использования следующих материалов:

Учтите: Материалы для строительства должны быть легкими, чтобы не утяжелять перекрытие между этажами.

Проектирование

Строительство мансарды из дерева начинается с разработки проекта. На этапе проектирования производится расчет , выбор конструкции кровли.

Конструкция кровли

Построенное помещение может быть треугольной, ломанной, ассиметричной формы, занимать пространство над всем домом, или только над его частью. Это зависит от типа кровли.

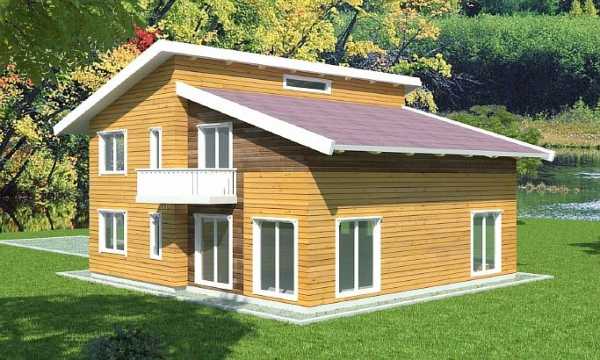

Самая простая  конструкция — односкатная. Она представляет собой плоскость, зафиксированную на несущих стенах разной высоты, и наклоненную в одну сторону.

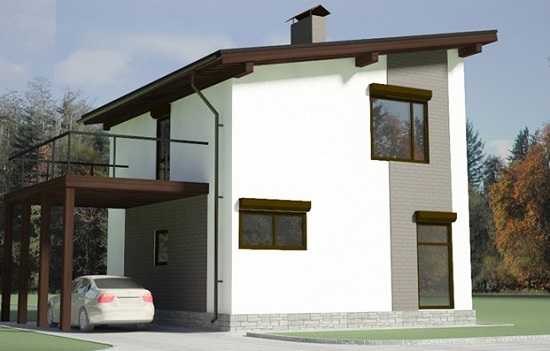

Строим мансарду своими руками — односкатная конструкция

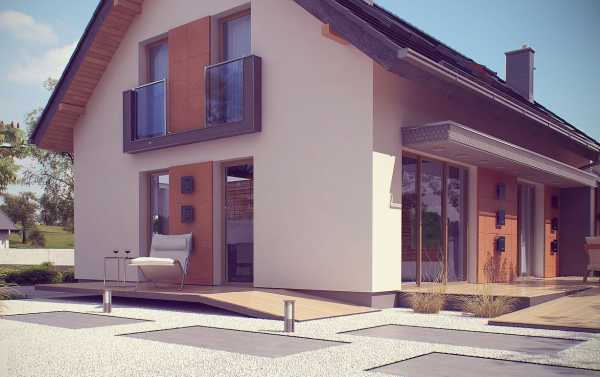

Наиболее распространенной является двухскатная крыша, которая состоит из двух наклонных плоскостей, неправленых  в противоположные стороны.

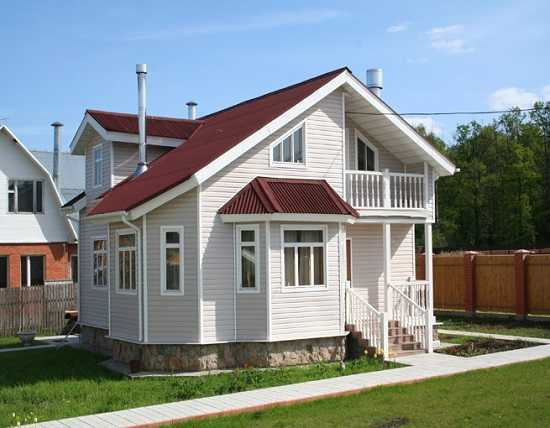

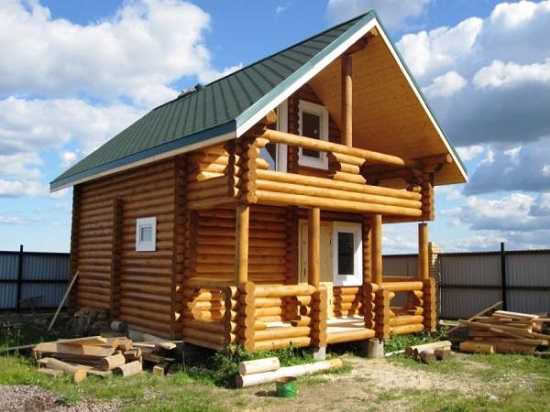

Уютный загородный дом с двускатной крышей

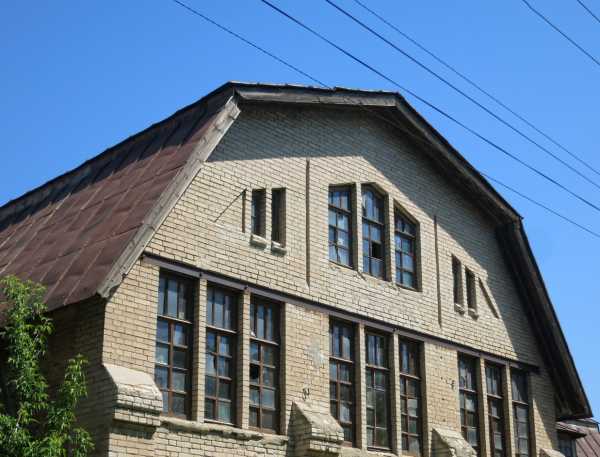

Встречается и ломаная конструкция мансарды. Используется она в небольших домах и состоит из двух и более частей, которые образуют ломаную линию.

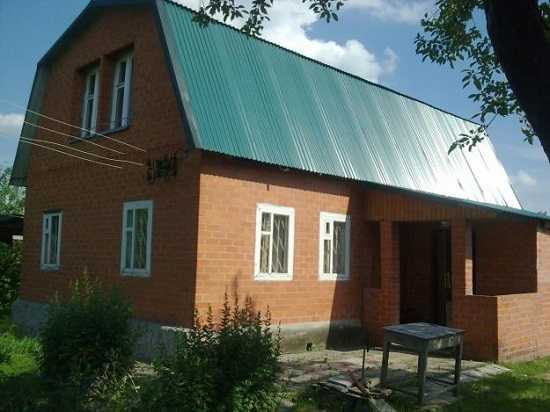

Ломаная крыша применяется для увеличения чердачного помещения, или в декоративных целях

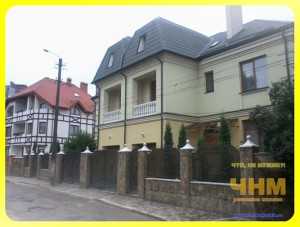

Встречается в строительстве загородных домов и четырехскатная крыша.

Крыша, имеющая четыре ската, делает чердачную конструкцию удобной для проживания

Для придания дому оригинальной формы строят сложные конические, купольные и пирамидальные крыши.

Мансарда, имеющая купольное строение

Совет: При выборе конструкции кровли в процессе строительства, обязательно следует учитывать ее нагрузку на фундамент. Также важно соблюдать единую стилистику отделки кровли чердачного этажа и дома, чтобы она отвечала конструктивным и эксплуатационным требованиям.

Мансардная крыша может быть любой формы. Монтируется она на специальный каркас, сооруженный с учетом желаемых параметров будущей комнаты.

Как правило, крыша укладывается на каркас с углом ската 30-60˚и объединяет в себе собственно крышу, потолок и стены.

Оптимальным вариантом считается двускатная ломаная кровля, которая обеспечивает больше жилой площади. Для ее строительства используются наклонные стропильные системы, крепление которых производится на стены здания. Они должны быть достаточно крепкими, для того, чтобы выдержать вертикальную и горизонтальную нагрузку.

На заметку: Может понадобиться строительство дополнительных внутренних стен, которые будут использоваться как несущие конструкции, обеспечивающие опору кровли.

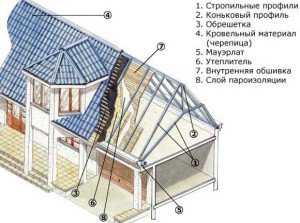

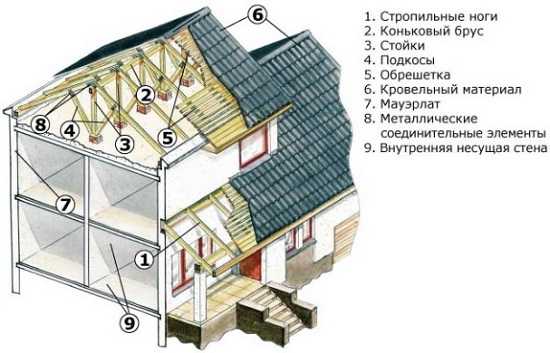

Строим мансарду — общая  конструкция сооружения

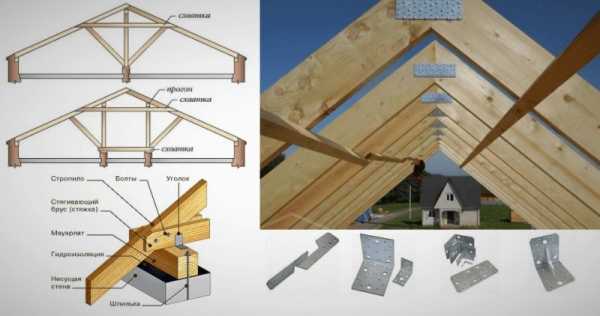

Стропильная система — каркас кровли. В дальнейшем на нее крепят обрешетку и монтируют финишное покрытие. Строительный каркас обрабатывают специальными средствами для защиты от пожара, влаги.

Если монтаж мансарды изначально не входил в проект дома, следует позаботиться об установке лестницы, окон, а также тепло- и звукоизоляции помещения.

Для сохранения тепла в доме, в качестве кровельного материала следует использовать черепицу, шифер, пластиковые покрытия.

Важно: Работы по строительству чердачного этажа требуют высокого профессионализма и глубоких знаний технологии строительства. Возведение мансардной крыши своими руками, без опыта выполнения такого рода работ, может иметь нежелательные последствия.

Остекление

Поэтапное строительство крыши предусматривает и установку окон на чердачном этаже. Они бывают вертикальными и скатными. Угол их наклона должен совпадать с уклоном крыши. Располагаются окна на высоте 70 см, 1 м от пола.

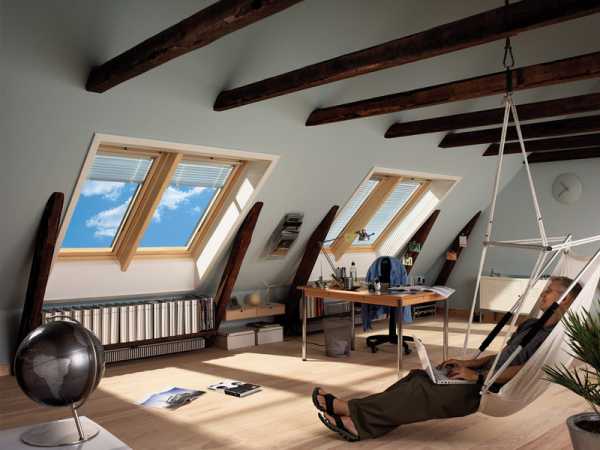

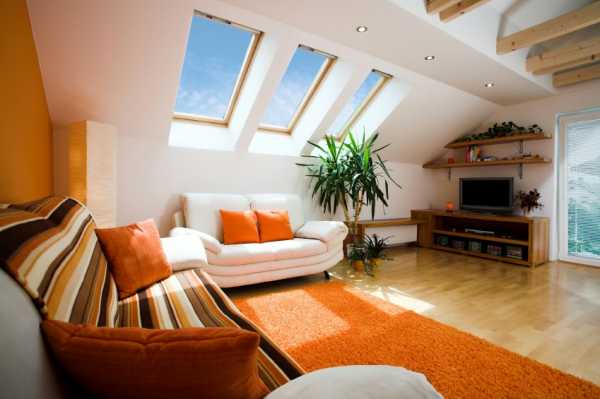

Установка скатных окон позволяет пропускать больше света в помещение на верхнем этаже, к тому же, ночью из них отрывается прекрасный вид на звездное небо

Выбор окон для построенной мансарды полностью зависит от предпочтений владельца дома, однако не следует забывать о том, что они должны быть качественными.

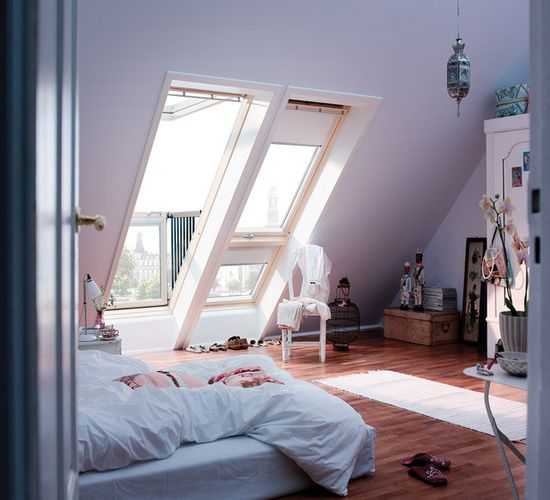

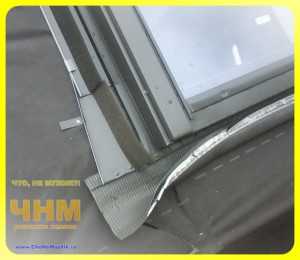

Устройство окна чердачного этажа

Когда помещение построено и установлены окна, выполняется присоединение мансардного этажа к остальному жилому помещению при помощи лестницы и выполнение отделочных работ.

О том, как правильно и качественно организовать строительство мансарды своими руками — видео:

Строительство мансарды — варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

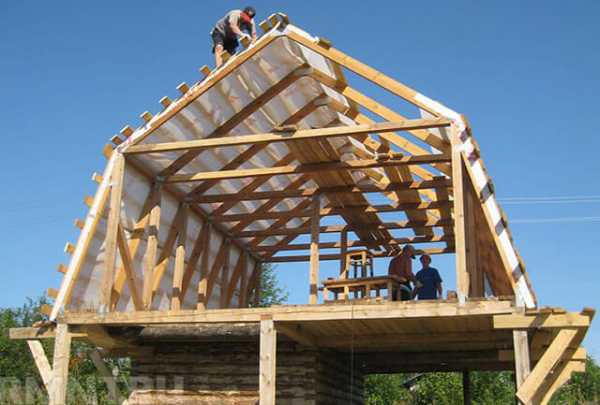

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

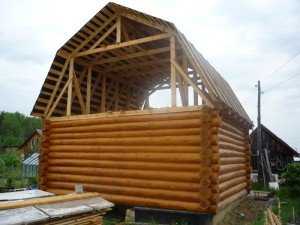

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

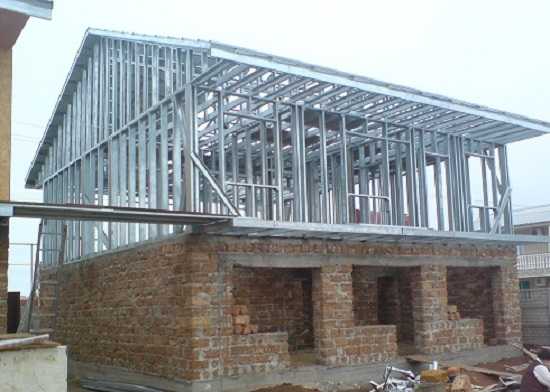

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками — видео:

Итог

Чердачный этаж во многих домах уже давно перестал пустовать — его стали использовать как дополнительное функциональное помещение. Достроить мансарду в доме, или на даче своими руками даст возможность получить полноценный второй этаж, который можно использовать по своему усмотрению.

roomgood.ru

Мансарда своими руками – о чем нужно знать при строительстве? + Видео

Современное проектирование коттеджа или дома трудно представить без присутствия мансардного этажа. Его повсеместно строят и в старых домах на месте, где расположен обветшалый чердак, тем самым увеличивая общую жилую площадь. Мансарда своими руками – проект сложный, но выполнимый.

Строительство мансарды своими руками – первые шаги

Красивые дома с мансардой заставляют многих домовладельцев совершать необдуманные поступки. Прежде, чем планировать устройство мансарды в старом доме, первым делом убедитесь, что фундамент постройки может выдержать дополнительную нагрузку. При возникновении любых сомнений по этому поводу наиболее правильным шагом будет перенос нагрузки от мансарды на отдельное укрепления вроде колонн и подпорок, либо дополнительное укрепление фундамента.

Следующий момент, на который следует обратить особое внимание – это определиться с формой конструкции строения. Именно от формы конструкции зависит, как в конечном результате будет выглядеть внешний вид дома. У вас может сложиться ложное впечатление, что если на старом доме стропила из дерева смогли выдержать нагрузку от кровельного покрытия, то установленные в другой конфигурации, они отлично справятся с поставленной задачей.

На самом деле это не так – большинство специалистов в сфере мансардного строительства единогласно утверждают, что от угла наклона и прочих изменений в конструкции стропил стены испытывают колоссальную нагрузку и подвергаются значительным деформациям. Поэтому перед тем, как сделать мансарду самостоятельно, крайне рекомендуем обратиться к специалисту, чтобы он провел предварительные расчеты и, исходя из них, начертил проект стропильной системы, которая подходит в вашем случае.

Строительство домов с мансардой – выбираем правильную технологию

Сегодня строений, на которых есть четко выраженная мансарда, довольно много. Это или совершенно новый дом, где заблаговременно спроектирована мансарда, или она пристроена к старому зданию, которое изначально было толстостенное и добротное. Проще всего узнать мансарду по двускатной ломаной кровле – это наиболее подходящая конструкция для постройки мансардного этажа.

Использование двускатной ломаной кровли на стены дома по сравнению с односкатной крышей оказывает огромную нагрузку. Однако для мансардного помещения она на порядок удобнее, поскольку образует много пространства внутри.

У двускатной ломаной конструкции есть недостаток – при отсутствии достаточного количества несущих опор кровля менее прочна в сравнении с односкатной кровельной системой, а дополнительные несущие опоры оказывают дополнительное давление на стены. Возведение двускатной ломаной кровли, как правило, требует применения наслонных стропил, нуждающихся в массивных стенах здания, которые могут выдержать вертикальную и горизонтальную нагрузки.

Как построить дом с мансардой – кровельная система

Удобство мансардного помещения определяет возможность передвигаться в полный рост под системой стропил. Учтите, что на утепление понадобится выделить от 10 до 15 см от каждой поверхности, в том числе и потолка. Так что первое впечатление о высоте мансарды может оказаться ошибочным. Однако безопасность всей конструкции следует ставить на первую позицию. Для монтажа укрепляющих дополнительных балок будет правильно урезать некоторую часть мансарды, нежели рисковать разрушением всего каркаса кровли.

Перед тем, как построить дом с мансардой, подготовьте нужные инструменты и материалы. С инструментами все просто: молоток, ножовка по дереву или электролобзик, всевозможные измерительные инструменты. Материалы – гвозди или шурупы различной длины, противогрибковое средство, для обрешетки в разбежку доска 40*150 мм, для создания сплошной обрешетки – листы ОСБ.

Тип кровельного покрытия определяет конструкцию обрешетки. Если вы планируете применять мягкий материал для кровли, то оптимальным вариантом будет сплошная обрешетка, а если жесткий – силами собственных рук производится установка обрешетки в разбежку. В процессе выполнения монтажа каркаса из дерева (стропил и обрешетки) следует сразу делать места для расположения мансардных окон. Также необходимо заранее подумать и о надежном креплении рам окон.

Мансарда в частном доме – вспомогательные элементы

Существуют основные и второстепенные элементы мансарды. К первым относятся изоляция, стропила и несущие конструкции, а ко вторым – окна, двери и системы водоотвода. И те, и другие играют важную роль. Сложнее всего бывает определиться именно с окнами. Прежде чем приступить к выбору окон для мансарды, нужно для себя четко понимать их предназначение в плане функциональности. На сегодняшний день рынок стройматериалов предлагает покупателю два типа окон – наклонные и вертикальные.

Известно, что первые, крепятся непосредственно в плоскости кровли и на 40–45 % пропускают естественного (солнечного) света больше, нежели вертикальные. Но зимой наклонные окна закрывает снежный покров, что отрицательно сказывается как на общей освещенности комнаты, так и на их техническом состоянии. Двери на мансарду выступают в качестве своеобразного связующего звена данного помещения с основным зданием. Их следует выбирать по двум основным критериям: первый – прочность, второй – хорошие свойства теплоизоляции.

Помимо этого, двери не должны выделяться из общего интерьера и через них должен быть свободный вход на мансарду. Создание мансарды своими руками невозможно без системы водоотвода. В этом плане с вертикальными окнами гораздо проще, поскольку они идут в комплекте с отливами, а вот при монтаже наклонных окон необходимо заблаговременно тщательно продумать систему желобов, иначе комната, находящаяся под мансардой, на себе постоянно будет испытывать негативное воздействие излишней воды и влаги.

Мансарда своими руками – теплоизоляция помещения

Учитывая, что на скаты крыши напрямую воздействуют атмосферные перепады температур, мансардное помещение нужно тщательно обложить теплоизоляцией. Тем более необходимо утеплять мансарду, если кровля покрыта металлическим шифером или металлочерепицей. В качестве одного из вариантов теплоизоляции выступают плиты из минеральной ваты, имеющие достаточно высокую плотность и толщину.

Такой материал экологически безвреден, а также обладает отличной теплостойкостью, максимальной устойчивостью к огню и легок в монтаже. При укладке теплоизоляции нужно создать некоторое расстояние между самой кровлей и утеплителем, данный зазор следует оставлять для обеспечения естественной вентиляции слоя теплоизоляции. Наилучшей теплоизоляцией считается внешняя – в этом случае слой утеплителя вместе с пароизоляцией и гидроизоляцией укладывается поверх стропильной системы, до того, как будет смонтирован кровельный материал.

Такой способ позволяет достичь монолитности покрытия, избежать появления мостиков холода. Однако далеко не всегда у владельцев дома есть возможность провести утепление до укладки кровли. В таких случаях используется внутреннее утепление. Материал укладывается в промежутках между стропилами (минеральная вата, пенопласт, пенополистирол) или напыляется на все элементы конструкции (эковата, пенополиуретан).

remoskop.ru

Как сделать, построить мансарду своими руками

Как сделать своё жильё более уютным, комфортабельным и просторным? Здесь мы расскажем, как решить этот вопрос и вместо обычного, холодного чердака сделать мансарду своими руками. Мансарда – рациональное использование обычно пустующего пространства, оптимальный способ получить дополнительную полезную площадь. А вот как сделать мансарду правильно и качественно речь пойдет далее.

Содержание.
1. Несущая конструкция мансарды.
2. Материалы, необходимые для строительства мансарды своими руками.
3. Утепление мансарды своими руками.
4. Мансардные окна.
5. В заключении о строительстве мансарды своими руками.
6. Вопросы об устройстве мансарды.

Несущая конструкция мансарды

При устройстве мансарды форма крыши может быть практически любой: односкатной, двухскатной (щипцовой), вальмовой (полувальмовой), с переломами в разных местах, конической, купольной и т.п.

Несущие конструкции крыш, в том числе узлы, с мансардой крыша или без — особо не отличаются (см. рис. 1). В общей нагрузке составляющая веса конструкций относящихся конкретно к мансарде относительно невелика. Устойчивость и прочность их целиком зависит от стропильной системы, являющейся основой конструкции.

Стропила призваны выдерживать не только вес кровли, но и давление снега, и ветра, поэтому стропильную систему рассчитывают, не только исходя из типа кровельных материалов, но и снеговой и ветровой нагрузки, характерных для данной местности.

Материалы, необходимые для строительства мансарды своими руками

В качестве материалов для несущих конструкций применяют:
1. Стальные прокатные профили (профильная труба, уголок, швеллер и т.д.)

2. Тонкостенные гнутые оцинкованные профили.
3. Дерево.
4. Комбинации этих материалов.

О строительстве мансардной крыши Вы можете узнать по ссылке.

Для мансардного этажа желательно использовать лёгкие конструкции и материалы. Отлично подойдет дерево и материалы из него (ОСП, фанера, клееные конструкции), а так же тонкостенный холодногнутый металлический профиль. Дополнительным преимуществом таких материалов, является возможность изготавливать конструкции «по месту» и монтировать без применения грузоподъёмной техники.

Утепление мансарды

Мансарда больше подвержена потере тепла в сравнении с нижними этажами. Являясь самым верхним этажом она отделена от внешней среды лишь кровлей. Мансарда, построенная своими руками не исключение, и поэтому обычная кровля для мансарды не подойдет, требуется утепление кровли, так называемый «кровельный пирог».

Рассмотрим его подробнее:

1. Пароизоляция Утеплитель крыши мансарды подвержен действию парообразной влаги неизбежно образующейся в жилых помещениях. Конденсируясь в толще утеплителя влага снижает его качество, разрушительно действует на несущие конструкции крыши. Для защиты утеплителя, со стороны помещения его закрывают слоем, не пропускающей парообразную влагу, пленки — пароизоляции.

Подойдет и обычная полиэтиленовая пленка, однако лучше применять специальные паробарьеры. Более прочные и обладающие рядом дополнительных свойств. Стыки при укладке пленки проклеиваем специальным скотчем, обеспечивающим их герметичность.

2. Утеплитель
Как правило, в качестве утеплителя применяют базальтовые ваты.

Важно: плотность базальтового утеплителя должна быть не меньше 35 кг/м³. Такой утеплитель с годами не будет слеживаться, терять свои теплозащитные свойства. Рулонные утеплители имеют меньшую плотность, поэтому предпочтение нужно отдавать полужестким утеплителям в виде плит.

Если слой утеплителя по расчету получается толще, чем высота сечения стропил, для крепления дополнительного слоя перпендикулярно стропилам устраиваем дополнительный каркас из бруса.

Слои утеплителя должны перекрывать стыки друг друга, при этом нахлест отдельных плит делают не меньше, чем толщина самого слоя. Ещё об утеплении мансарды Вам подскажет материал об утеплении чердака. Так же утепление кровли можно заказать профессионалам.
3. Гидроизоляция
Укладывается поверх утеплителя. Задача гидроизоляции — защита от проникновения атмосферной влаги (дождь, талые воды, конденсат). Используют «дышащие» мембраны (плетеные, перфорированные и т.п.). Их особенность в том, что задерживая воду в жидком состоянии, они не препятствуют испарению парообразной влаги из толщи утеплителя.

4. Вентиляционный зазор
В холодное время года, на внутренней стороне кровли, особенно металлической, появляется конденсат. При отсутствии зазора, конденсат может возникнуть и непосредственно на гидроизоляции, проникая в утеплитель.

Наличие пространства между кровлей и утеплителем обеспечивает обмен воздуха и не даёт влаге излишне накапливаться, а кроме того, улучшает условия для удаление влаги из утеплителя через поры гидроизоляции. Ещё о вентиляции Вы можете узнать из материала о вентиляции чердака.

Мостики холода
Следствием ошибок в производстве работ или проектировании мансарды своими руками, является возникновение мостиков холода (рис.2), в местах которых происходит сильное охлаждение внутреннего слоя мансарды, вплоть до промерзания. Вследствие этого точка росы оказывается на внутренней части ограждающих конструкций. Отсюда образование конденсата, сырость, плесень, ускоренный износ конструкций.

Особенной тщательности требуют работы по утеплению металлоконструкций. Проектируя мансарду, необходимо обеспечить их расположение снаружи или внутри теплового контура. Ни в коем случае металл не должен «прорезать» утепление.

В деревянной стропильной конструкции утеплитель укладывают между стропил. При использовании стропил сдвоенных, необходимо обратить особое внимание на пространство между ними, хорошо утеплив и проконопатив его.

Мансардные окна

Мансарды имеют и еще одно уникальное отличие от обычных помещений — окна:

1. Вертикальные – расположенные в стене или специальной конструкции слухового окна.
2. Наклонные – лежащие в плоскости кровли.

Выбирая тип и конструкцию окон, исходят из норм освещения и вентиляции. При этом окно в плоскости кровли, расположенное под углом 45 градусов даёт на 40% больше света по сравнению с вертикальным. Отличный вариант для мансарды, имеющий, однако, существенный недостаток — скапливание снега на стекле. Чистка его затруднительна, из-за риска повредить как само окно так и кровлю.

Стеклопакеты окон мансард ничем не отличаются от обычных, но вот конструкция рам и узлов наклонных окон должна обеспечивать герметичность и надёжный водоотвод. Если для вертикального окна достаточно отлива внизу, то для наклонного нужна система желобов, по которым вода обтекает окно.

Открывание наклонных окон возможно ручное, или с помощью электропривода. В настоящее время, появляются все новые улучшения, вроде датчиков дождя, автоматических жалюзи и т.п.

Утепление мансардных окон

Важный момент всей системы мансарды своими руками – утепление окна по периметру, точнее, утепление откосов. Это самый сложный узел, именно тут существует максимальный риск образования утечек тепла. Технология утепления аналогична утеплению кровли, только делать всё нужно очень тщательно из-за большого числа углов, сопряжений, поворотов. Утеплитель укладываем точно и аккуратно, не допуская сквозных воздушных зазоров.

В заключении о строительстве мансарды своими руками

Мансарда устраиваемая своими руками не потребует значительных затрат, и уж тем более, обойдется гораздо дешевле сооружения дома или пристройки к дому, имеющих аналогичную полезную площадь.

При производстве работ нужно помнить, что работа на высоте связана с повышенной опасностью, даже если дом где Вы решили построить мансарду одноэтажный. Используйте только исправные средства и приспособления страховки для работы на высоте!

Вопросы об устройстве мансарды

Вопросы задавайте в комментариях, на вкладке «Задать вопрос», обязательно поможем! Так же читайте как сделать жилой чердак. Присылайте Ваши работы!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

как делать мансарду, построить своими руками на старый дом этаж, строительство каркаса, как правильно строить, надстроить

Содержание:

При строительстве жилого дома хозяевам всегда хочется обрести как можно большую жилплощадь, обеспечив простор и уют в доме. Одним из отличных способов эффективного использования жилищного пространства является строительство мансардного помещения вместо обычного чердака.

Надстройка мансардного этажа является наиболее рациональным использованием места под кровлей. Если к этому добавить особенный шарм и притягательность мансардных помещений в частных домах, можно понять, почему они получили распространение сначала на Западе, а затем и в прочих странах.

Однако для того, чтобы подобное сооружение привносило эстетику и приятные чувства в частную жизнь, его надо как следует обустроить для защиты от дождя, ветра и прочих негативных внешних факторов.

Особенности проектировки надстройки мансарды

Возведение мансардной постройки при наличии строительных навыков может быть осуществлено собственными силами либо доверено профессионалам, но в любом случае до того, как строить мансардный этаж, следует позаботиться о его проектировке.

Дизайн мансардной надстройки может быть различным, однако нужно знать, что любая, даже легкая мансарда, относится к силовым конструкциям, несущим при эксплуатации значительные нагрузки. Поэтому в первую очередь необходимо позаботиться о прочности несущих конструкций и фундамента мансардного сооружения. Именно на них падает основная часть нагрузки. Если же их прочность оказывается недостаточной, тогда с наружной стороны дома возводят стойки-колонны на отдельном фундаменте, выполняющие дополнительную функцию опоры для каркаса мансардного этажа.

Опорные колонны могут быть использованы и в другой ситуации: когда несущие конструкции в целом надежны, но подвержены значительному износу. Такое может иметь место, например, при необходимости построить мансарду своими руками на старый дом. В этом случае демонтируются изношенные конструкции крыши, после чего на таких опорах сооружается новый каркас. Несущие конструкции наружных стен в этом случае берут на себя не всю нагрузку, а только её некоторую часть.

Надстройка каркасного мансардного этажа обязательно предусматривает обустройство обвязочного пояса. Чаще всего он выполняется из армированных железобетонных балок в виде консольного ригеля, располагаясь в наружных стенах здания под перекрытием и монолитно соединяясь со стенами возводимой мансарды. Функция обвязочного пояса состоит в распределении нагрузки надстройки на жилое строение, а также в объединении мансарды с основной частью здания.

Каркасные конструкции мансарды и обычного чердака в целом идентичны друг другу. Фактически, мансарда представляет собой чердачный этаж, оборудуемый для проживания, что влечёт за собой определённые изменения в обустройстве тепло- и гидроизоляции, а также внутреннего интерьера.

Как сделать стропильную систему

Начальным этапом строительства мансарды является монтаж системы стропил. Это очень важный процесс, которому следует уделить максимальное внимание при строительстве мансардного этажа своими руками. Именно от прочности стропил во многом зависит надёжность всей конструкции в целом.

При монтаже системы стропил для мансардного этажа следует учитывать климатические и погодные факторы. Стропильные сооружения должны быть способными выдерживать ветровые и снеговые нагрузки наряду с массой самой кровли. С материалом для их возведения следует определиться ещё до того, как делать мансарду.

Основными из материалов, используемых для сооружения стропил мансарды, являются следующие:

• чёрный металл;
• тонкостенный оцинкованный профиль;
• древесина;
• комбинации указанных материалов друг с другом.

Чёрный металл является наилучшим по прочности, но изделия из тонкостенного оцинкованного профиля удобнее использовать для монтажа на сложных участках. Их можно монтировать как сварочным способом, так и посредством болтов и заклепок. Древесина применяется там, где невозможен сварочный процесс, например при отсутствии электричества. Перед использованием её подвергают обработке антисептиком – с целью защиты от гнилостных процессов, и антипиреном – для придания огнестойкости. В зависимости от ситуации, может возникнуть и потребность в различных комбинациях перечисленных материалов друг с другом.

Стропила, как и прочие несущие конструкции мансарды (стержневые фермы, рамы и т. д.) крепятся на мауэрлат, который располагается по периметру стены здания. Если промежутки между несущими элементами значительны, тогда с целью придать дополнительную прочность на них монтируются прогоны.

Стены и фронтоны мансардного этажа

По своему устройству конструкция мансарды представляет собой своего рода коробку, в образовании которой участвуют стеновые и кровельные сооружения. Выбор материала для стен и фронтонов имеет некоторые важные особенности. О них следует упомянуть, говоря о том, как правильно сделать мансардный этаж.

В частности, если сооружение мансарды планируется с самого начала при постройке дома, тогда и фундамент строения рассчитывается на соответствующую нагрузку, а значит выбор материала может быть любым: бетонные плиты, кирпич, металлические конструкции и т. д.

Если же изначально сооружение мансарды не планировалось, и только затем было принято решение строить её, тогда материал для строительства должен быть лёгким: чаще всего здесь используются деревянный брус, газобетон и сип-панели.

Стеновые и фронтонные сооружения максимально сопрягаются со стенами основного строения. Наиболее часто используемым вариантом является строительство аттиковых стен, представляющих собой надстройку к несущим стенам здания.

Устройство кровли мансардного помещения своими руками

Кровельный пирог мансарды состоит из следующих структурных частей:

• слой пароизоляции;
• гидроизоляционный материал;
• утеплитель;
• вентиляционная щель;
• обрешетка;
• непосредственно само кровельное покрытие.

Укладка теплоизоляционного слоя может осуществляться в двух вариантах: либо над стропильной конструкцией, либо под ней. В большинстве случаев более предпочтительным является первый вариант.

Наилучшим утеплительным материалом для плоских крыш является пенополистирол, а для скатных кровель – базальтовый утеплитель. Использование материалов, неустойчивых к возгоранию либо воздействию высоких температур, не рекомендуется, поскольку сопряжено с определённым риском.

Крыши мансард всегда являются скатными, а потому для обустройства кровли мансардного этажа своими руками следует приготовить плиты базальтового утеплителя. Их укладка производится в несколько слоев с нахлестом, во избежание проникновения холода через свободные промежутки.

Для того, чтобы защитить утеплитель от воздействия влаги и паров из помещения, с внутренней стороны от него укладывается слой пароизоляции. В качестве пароизоляционного материала можно использовать обычный полиэтилен, на стыковых участках обязательно проклеивая его мастикой. Существенно дороже обойдётся приобретение специальной пароизоляционной пленки. Правда, этот материал более качественный, поскольку пропускает пары как внутрь, так и наружу, обеспечивая «дыхание» теплоизоляционного слоя.

Другим нежелательным процессом, от которого следует защитить кровельное покрытие мансарды, является конденсация вследствие перепадов температур. Это может привести к процессам гниения внутри слоёв кровельного пирога, а также к намоканию стен здания. Для защиты от конденсации и промокания обустраивается вентиляционное пространство между покрытием кровли и утеплителем, а поверх утеплителя укладывается слой гидроизоляции. С этой целью применяют специальные «дышащие» мембраны. Их структура отличается от плёнки для пароизоляции, и использовать один материал вместо другого нельзя.

Выбор мансардных окон

Имеется два типа оконных конструкций для мансарды: вертикальные и наклонные. Окна наклонного типа располагаются в плоскости скатов и обеспечивают значительно большую освещённость, но в то же время зимой на них может скапливаться снег. Поэтому выбор того или иного типа оконных сооружений в немалой степени зависит от климатических и погодных условий.

Вертикальные окна имеют специальные отливы внизу для оттока воды, а наклонные снабжаются системой желобов, по которым вода стекает с кровельного покрытия. Конкретная схема расположения окон в мансарде обусловливается конструкцией кровли и предпочтениями хозяев жилища.

Внутренний интерьер

Заключительными этапами обустройства красивой и стильной мансарды являются ее внутренняя отделка и декоративное оформление. В целом, вариантов здесь очень немало, и многое зависит от индивидуальных предпочтений. Однако некоторые общие рекомендации относительно внутреннего дизайна мансарды всё-таки следует принимать во внимание.

Для внутреннего обустройства стен рекомендуется использовать такие материалы, как гипсокартон, деревянная вагонка, фанера или ОСБ. Далее они закрываются декоративной отделкой.

Высота стеновых сооружений мансарды обычно невелика по сравнению с кровельными скатами. Если она не превышает 0,5 метров, тогда в участках возле стен возникают «глухие» зоны, которые трудно использовать рационально. В них могут быть размещены тумбочки, небольшие встроенные шкафы или полки. Если высота стен составляет 0,8-0,9 метров, тогда в этом месте можно расположить кровать, а при высоте более 1,3 метра – обустроить рабочую зону со столом.

В мансардном помещении можно оборудовать ванную комнату и санузел. Выбирая для них расположение, опять же следует максимально учитывать рациональность использования жилищного пространства.

Основные нюансы, связанные с возведением и обустройством мансардного сооружения, а также с её внутренним дизайном, следует продумать при составлении проекта, до того, как надстроить мансарду. Грамотно подойдя к процессу строительства, можно получить отличную замену второму этажу, а также уютное место для отдыха и приятного времяпровождения.

kryshadoma.com

Мансарда своими руками – фото и технология сооружения

В современном мире эффективное использование каждого квадратного метра жилой площади вполне объяснимо, поэтому очень многие желающие обзавестись собственным частным домом ещё на стадии проектирования планируют строительство мансарды. Также любители ремонта своими руками зачастую переоборудуют старое чердачное помещение в мансардный этаж или пристраивают дополнительную надстройку к старому дому.

Чтобы мансарда, возводимая своими руками, получилась надёжной и не производила излишние нагрузки на несущие стены строения или фундамент, нужно осознавать всю специфику конструктивных особенностей надстроек этого типа. Дальше мы постараемся разобраться с разновидностями мансардного этажа, спецификой его возведения, примерами фото, конструкций этого типа, а также основными этапами того, как сделать мансарду.

Основные разновидности мансардных конструкций

Возведение мансарды, как и в принципе, любое другое строительство своими руками начинают с выбора вида конструкции этого помещения, максимально подходящей к основной постройке. При этом конструктивно мансарда может различаться по типу кровли: односкатная, двускатная или ломаная крыша. Если говорить о внешнем виде мансардной конструкции, то она напрямую зависит от используемых материалов при её возведении. При этом в зависимости от конструктивной особенности основного строения могут возводиться следующие виды мансардных помещений:

• одноуровневый мансардный этаж с двускатной кровлей — это стандартный чердак, переоборудованный под жилое помещение. При этом спроектировать, и возвести конструкцию такого типа, не составляет особого труда даже своими руками. Единственным весомым недостатком такого сооружения считается незначительное полезное пространство и низкий потолок;
• одноуровневая мансардная конструкция с ломаной двускатной кровлей, которая имеет 4 ската под разными углами. Возведение такого помещения намного дороже, но в результате получается мансарда с большой полезной площадью;
• мансардный этаж с выносной консолью, из-за которой возведение и проектирование значительно усложняется. При этом просторное пространство внутри мансарды и возможность вертикального размещения оконных конструкций перечёркивает все недостатки. Особенностью такой конструкции является выдвижение каркаса за пределы основного помещения;
• многоуровневая конструкция со смешанным упором кровли. Это конструктивно сложная мансарда, возведение которой требует точно спланированных действий и подробно составленного плана помещения. В большинстве случаев многоуровневую мансарду возводят совместно с основным домом.

Особенности устройства мансардного помещения

Каждый человек, сталкивающийся с постройкой домов, знает, что основное здание размещено на фундаменте, который рассчитывается исходя из массы строения. Если мансарда была внесена в общий проект, то дополнительная нагрузка от неё уже заложена в параметры фундамента. В такой ситуации возводить дополнительный этаж можно из любого доступного материала.

Однако если этого сделано не было, то есть возведение мансарды происходить после постройки основного здания, то необходимо рассчитать дополнительную нагрузку на несущую конструкцию помещения и фундамент. Это необходимо для того, чтобы масса мансардного этажа не повредила постройку. Поэтому для сооружения помещения такого вида должны использоваться лёгкие строительные материалы: древесина, газобетон или сип панели.

Построить мансарду своими руками можно из различных строительных материалов, но если разобраться, то, по сути, такая надстройка – это не что иное, как скатная крыша, опирающаяся на несущие стены. Безусловно, каждая система мансардного этажа сильно отличается в зависимости от конструктивных особенностей его возведения, но в целом состоит из следующих стандартных элементов:

• кровельная система;
• деревянная обрешётка, на которой закреплена кровля;
• коньковый прогон – верхняя часть крыши в месте стыковки стропил;
• стропильная система – наслонные или висячие стропильные балки;
• мауэрлат – деревянный брус, закреплённый по внешнему периметру стен дома, основным назначением которого является крепление стропильных балок;
• скосы для связи стропил, продольных балок и вертикальных стоек, которые предназначены для усиления стропильной конструкции;
• внутренняя система опор – предназначена для придания мансарде дополнительной устойчивости в случае со значительной площадью помещения;
• изоляционный пирог, который состоит из гидроизоляционного, звукового и пароизоляционного материалов, а также качественного утеплителя. Благодаря этому создаётся благоприятный микроклимат в помещении.

Хочется отметить, что по стандартам, прописанным в СНиП минимальное расстояние от напольной поверхности до самой высокой части потолочной конструкции, должно быть, не менее 250 см. В случае если параметры высоты не соответствуют, то такое помещение считается чердаком.

Как построить мансарду – технология строительства

Самым важным при возведении мансардного этажа своими руками является рационально обеспеченное утепление, вентиляция и соблюдение всех технологических процессов с учётом составленного плана помещения. При этом все деревянные части конструкции должны обрабатываться средствами, защищающими их от влаги и возгорания. Чтобы мансардный этаж простоял на протяжении многих лет нужно придерживаться всех норм и условий его возведения:

• стропильная конструкция должна собираться из бруса толщиной не менее 25 на 25 см. Такие параметры обусловлены дальнейшим сооружением теплоизоляции, которая укладывается в пространстве между стропилами и имеет толщину не менее 20 см;
• материал для утепления должен сохранять свои параметры при воздействии влаги и других внешних факторов. Оптимальным считается использование полистирола, из-за того, что рулонные материалы, такие как минеральная вата, напитывают воду, увеличивая нагрузку на основную конструкцию;
• между теплоизоляционным слоем и кровлей необходимо сделать качественную вентиляцию;
• также не меньшую важность имеет качественная пароизоляция;
• по внешней стороне стропильной конструкции обустраивается гидроизоляция и дополнительный звукоизоляционный слой.

Пошаговая инструкция сооружения мансарды своими руками

Из-за технологических особенностей конструкции мансарды её строительство своими руками сопровождается определёнными сложностями. Выполняя составление чертежа такой надстройки необходимо при расчётах учитывать все возможные нагрузки, угол наклона ската кровли и допустимую массу помещения. При этом все этапы работ по возведению мансардного этажа будут происходить в соответствии с планом.

1. Строительство мансарды своими руками начинают с крепежа мауэрлата по внешнему периметру несущих стен дома. В большинстве случаев для этого используется деревянный брус 10 на 10 см, который прикручивается с помощью скруток, из проволоки заблаговременно закреплённой в кладке стен.
2. На следующем этапе возводится каркас мансарды. Стойки могут сооружаться с использованием деревянного бруса, сечением таким же, как и у продольных балок. Вертикальные балки закрепляются по углам помещения, после чего между ними устанавливаются брусья на расстоянии не более 200 см друг относительно друга. Все деревянные элементы закрепляются уголками из металла и саморезами.
3. В верхней части, стойки стягиваются деревянной перемычкой, и вся конструкция закрепляется. Очень важно следить при помощи строительного шнура, чтобы не нарушалась общая геометрия мансардной конструкции.
4. На возведённый каркас закрепляются нижние стропильные балки. Брус обрезается в соответствии с расчётной длиной и в его основании обустраивается паз для качественного крепежа к мауэрлату. Верхняя часть стропил обрезается под расчётным углом, а нижняя крепится непосредственно по месту.
5. Следующим шагом является монтаж верхних стропильных балок. Сложность этапа заключается в центровке и соблюдение всех углов конструкции.
6. Далее, поверх системы стропил укладывается пароизоляционный слой, на который набивается обрешётка под кровлю. Материал, используемый в качестве обрешётки, напрямую зависит от применяемой кровли – это могут быть как деревянные доски, так и фанера.
7. Следующий шаг – укладка изоляционного пирога. По внутренней стороне стропильной системы укладывается пароизоляция, которая закрепляется строительными скобами. Затем укладывается утеплитель, для фиксации которого обустраивается обрешётка с полуметровым шагом.
8. Поверх обрешётки укладывается гидроизоляция, которая защищает деревянные части от влаги. Ну и в завершение на слой гидроизоляции монтируется кровля.

Особенности пристройки мансардного помещения к старому строению

Если была запланирована мансарда, строительство которой будет происходить на здании старой конструкции в целях получения дополнительного жилого пространства, то при этом целесообразно демонтировать старую крышу. Также во время возведения новой кровельной системы необходимо правильно рассчитать нагрузку на несущие стены и фундамент дома. Важно чтобы нагрузка была распределена равномерно, а стены дополнительно укреплены.

Также необходимо понимать, что перекрытие старого здания выступает в качестве потолка нижнего этажа и напольной поверхности мансарды. Поэтому нужно учитывать, что в полученном межэтажном пространстве могут встречаться тёплые и влажные потоки, которые могут привести к образованию конденсата и как следствие грибка и гнили.

После того как будет выполнен этап подготовки, приступают к строительству этажа, отведённого под мансарду. В процессе, когда будет происходить строительство, важно чётко придерживаться проектного плана сооружения стен и кровли помещения. Любое отклонение от проекта может повлечь неравномерное распределение нагрузок, нарушение геометрии конструкции мансарды и как следствие разрушению фундамента постройки.

krovlya.guru

Мансарда своими руками – как правильно сделать – Свой дом мечты

Мансарда – это отличный способ расширить жилую часть дома или организовать зону для отдыха гостей. Мы уже рассказывали в отдельной статье об устройстве мансардной кровли. В данной статье подробно рассмотрим, как правильно сделать мансарду своими руками, речь в том числе пойдет про дизайн.

Типы крыши мансарды

Крыша мансарды может быть выполнена следующим образом.

Виды крыш

Двускатная

Сооружение двускатной крыши для мансарды с одним уровнем является классическим решением. Устройство ее не отличается сложностью. При этом существенно сокращается пространство помещения, а низкие потолки создают определенный дискомфорт.

Двускатная кровля

Двускатная ломанная

Устройство такой одноуровневой мансарды своими руками отличается от традиционной двухскатной тем, что количество ее скатов увеличено до четырех. Вследствие этого имеется возможность расширить пространство мансардного помещения. В этом случае усложняется проектирование и сооружение конструкции.

Двускатная ломанная кровля

Одноуровневая

В результате обустройства мансарды таким способом увеличение площади помещения достигается путем перемещения его к крайним габаритам дома. Такая конструкция дает возможность монтажа обычных вертикально расположенных окон на одной из сторон дома.

Мансарда – помещение под крышей

Двухуровневая

Наиболее сложный проект с точки зрения расчета и сооружения. В связи с тем, что комнаты мансардного помещения располагаются на разных уровнях, обустройство мансарды является частью общего проекта здания.

Двухуровневая мансарда

Односкатная мансарда

Односкатная кровля

Конструктивными элементами этого типа мансарды являются: мауэрлат, стойки, распорки и подкосы. Основным параметром сооружения является угол наклона. При неверном его расчете может возникнуть риск возрастания нагрузок за счет массы снега. Это явление может привести к деформированию покрытия крыши и возникновению протечек воды на стыках. Принято считать, что наиболее оптимальным является угол, составляющий 35±5 градусов. Угол уклона в 45 градусов позволит снежной массе сходить самостоятельно за счет своего веса. Наклон также оказывает влияние на смету сооружения крыши. Это связано с тем, что монтаж крыши с более крутым скатом допускается делать из облегченных элементов конструкции.

Двускатная мансарда

Полувальмовая крыша

Такая конструкция получила наибольшую популярность из-за ряда преимуществ. Обустройство мансарды с двумя скатами существенно упрощает ее монтаж, не требует применения специальной техники и может быть осуществлено в короткие сроки.

Применение облегченных материалов дает возможность доставки на высоту строительных материалов вручную. Кроме основной функции, двускатная кровля позволяет использовать имеющееся пространство максимально. В результате сооружения конструкции таким способом появляется возможность сократить расход материалов, и возникает экономия денежных средств.

Четырехскатная мансарда

Четырехскатная крыша

Применение такого конструктивного решения позволяет получить полноценный этаж. Увеличение числа скатов расширяет пространство, так как увеличивается высота потолка и отодвигаются стены.

Наличие четырех скатов значительно усложняет монтаж системы стропил. Несмотря на это обстоятельство, такой проект мансарды хорошо подходит для ветреной местности с повышенной снеговой нагрузкой. Это обусловлено наличием защиты фронтонов дома от воздействия атмосферных факторов.

Устройство крыши мансарды

Принципиального различия в конструкциях мансардной крыши и традиционной скатной кровли нет. Если не учитывать наличие определенных нюансов, то конструкцию составляют следующие элементы.

Стропильная система

При строительстве мансарды своими руками наиболее распространены такие системы обустройства мансарды.

Висячая

Ригель

Сооружение мансарды с использованием этой системы подразумевает расположение стропил на двух опорах, в роли которых выступают внешние несущие стены. В таких условиях балки способны работать на изгиб и сжатие, что дает возможность не применять дополнительные промежуточные опоры, а все горизонтальные нагрузки передаются на стены. Соединительной деталью конструкции является затяжка из металла или древесины, которую располагают или в районе основания, или несколько выше его.

Чтобы предотвратить прогиб в стропила, имеющие пролет до 8 м, врезают ригель, который располагают в параллельно затяжке. При протяженности этого расстояния свыше 8 м монтируются стойки, называемые бабками, оснащенные подкосами. В ряде случаев устройство системы стропил требует применения сооружения ферм.

Наслонная

Такая система стропил опирается в одной точке на несущую стену, а другая располагается на внутренней перегородке или на дополнительной опоре. Такое техническое решение упрощает конструкцию мансарды и делает ее более дешевой. Важным условием его реализации является ограничение по величине пролета, так как расстояние между двумя несущими стенами не должно составлять более 6 м. Создание промежуточной опоры позволяет увеличить его до 12 м.

Наслонная система стропил

Не допускается, чтобы стропила и фермы укладывались непосредственно на верхнюю часть стен, поэтому используется связующий элемент – мауэрлат.

Для объединения вверху ферм и стропил сооружается прогон, над которым устанавливается конек. Прогон выполняется из деревянного бруса или металла в зависимости от материала, из которого состоит стропильная система.

Достичь дополнительной прочности соединения конструктивных деталей стропил можно нежестким креплением деревянных элементов к стене при помощи проволоки. Стропильные ноги помещаются в пазы, предусмотренные в стене, и выходят за их пределы.

Коньковый прогон

Сооружение с функциями, подобными прогону стропильному, является коньковый прогон. Он служит для объединения стропил и является самой верхней точкой всего сооружения. В случае наклонного расположения стропил коньковый прогон будет выступать в роли опоры, на которой базируются стропильные ноги.

Материалом для изготовления этой детали, как правило, служат брусья или доски с поперечным сечением 150 х 50 мм или 200 х 50 мм. Они используются отдельно или связываются между собой, что зависит от расчетной нагрузки.

Коньковый прогон

В качестве опоры в данном случае выступают внутренние стены. Между стенами и стойками необходимо устройство лежня, который выполняется из бревен или бруса. Увеличение длины пролета обуславливает необходимость сооружения подкосов, устанавливаемых в промежутке между коньковым пролетом и стойками. Такая конструкция требует жесткого крепления стропильных ног и мауэрлата – снизу, и прогона – сверху.

Для этого может быть использован различный крепеж.

При висячей конструкции стропильной системы коньковый брус не служит опорой стропилам. Для придания ей жесткости и прочности предусматривается устройство бабки. В ее функции входит соединение стропил и затяжек. При этом стропильная система имеет опорой мауэрлат.

Мауэрлат

Этот конструктивный элемент воспринимает нагрузки от стропильной системы и передает их на верхнюю часть стен. При этом мауэрлат является соединительным элементом между конструкцией крыши и строения. Для этого устраивают бетонный пояс с вмонтированными анкерами, в ответ которым мауэрлат имеет отверстия соответствующего диаметра. Такая конструкция при совмещении этих деталей создает надежное крепление. При применении дерева для создания конструкции анкеры также выполняются из древесины. В этом случае мауэрлатом служит верхний венец сруба.

Названия элементов (схема)

Кровельная система мансарды: рекомендации по проектированию

Помимо обеспечения высоких эксплуатационных характеристик конструкции кровли мансарды, следует обратить внимание на создание единства стиля и гармонии с основным зданием. Приняв решение о виде конструкции мансарды важно определить, что будет выступать в роли опоры и каково будет ограждение. Как правило, нет необходимости использования массивных материалов, достаточно применения легких, но обладающих достаточной прочностью, материалов.

Материалы должны быть легкими и прочными

Для создания конструкций, выступающих в роли несущих, рекомендуется использовать древесину или металл. Применение камня или железобетона нецелесообразно по причине громоздкости конструкции и необоснованного повышения стоимости строительства.

В качестве кровельного материала желательно использование покрытия, обладающего небольшой массой. Для создания ограждений, чаще всего, применяют гипсокартон, а перегородки выполняются из тонколистового профиля и фанеры или тоже из гипсокартона.

Теплоизоляция мансардного помещения

В связи с отсутствием соответствующей защиты от воздействия холода со стороны крыши и значительной площади наружных стен возникает потребность в создании дополнительной теплоизоляции мансарды своими руками.

При повышенных требованиях к организации теплоизоляции возрастают и требования к материалу, используемому для утепления. Широкое распространение получило использование для этой цели минеральной ваты.

Утепление очень важно для мансардных помещений

Для создания надежного утепления изнутри сооружается пароизолирующий слой, а с другой стороны размещается гидроизоляция. Качественная теплоизоляция создается, кроме этого, за счет наличия некоторого пространства, необходимого для вентиляции, что даст возможность удаления влаги.

Обустройство мансарды: несколько советов

Чтобы помещение мансардного этажа своими руками не превратилось в большую кладовую или не стало небольшой комнатой с пониженной комфортабельностью, необходимо творчески подходить к ее обустройству. В этом случае можно подчеркнуть преимущества нестандартного помещения и скрыть определенные его недостатки.

Окна

Для того, чтобы мансарда наполнилась воздухом и светом, необходимо предусмотреть в ней окна. В случае ровных стен могут подойти стандартные окна. Применение окон специальной конструкции необходимо, когда они размещаются на поверхностях скошенных стен. При этом важно максимально увеличить их размер для расширения пространства.

Окна большие и светлые

Скосы потолка

Не стоит подходить к отделке мансарды при имеющихся скосах стандартно. Следует максимально использовать эту конструктивную особенность, подчеркнув балки искусственным старением и определенным освещением. Использование стиля, соответствующего альпийскому шале, преобразит помещение.

Декоративные балки на потолке

Стены

Применение для декорирования помещения оригинального цветового решения или необычной комбинации различных материалов позволит добиться необычного эффекта. Стоит уйти от традиционного взгляда на интерьер.

проявите творческие способности!

Возможность использования ниш

Скосы потолка не дают возможность размещения обычной мебели, поэтому необходимо творчески подойти к этой проблеме. Можно в качестве мебели задействовать ниши, установить встроенную или модульную мебель, которая будет соответствовать этому пространству. В местах, где потолок имеет крайне небольшую высоту, можно поставить стол или кушетку.

Оригинальная полочка в нише

Жилые зоны

В некоторых случаях мансарда имеет площадь, соответствующую всему этажу. Поэтому целесообразно осуществить зонирование пространства. Под этим понимается разделение помещения с сохранением простора и их комфорта. Соорудив легкие перегородки при помощи гипсокартона и взяв на вооружение дизайнерские идеи, можно получить замечательный результат.

Фото мансардных комнат

Яркая комната в оранжевых тонахОригинальная овальная комнатаУютная гостиная под крышей

small-house.ru
