Как сделать обратный клапан – делаем самодельный обратный клапан (воздушный и для воды)

делаем самодельный обратный клапан (воздушный и для воды)

Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.

Обратный клапан погружного насоса

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

• корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
• запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
• пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

• После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
• Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

• муфту, на корпусе которой нарезана наружная резьба;
• тройник с внутренней резьбой;
• пружину, диаметр которой позволяет ей свободно входить в тройник;
• стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
• резьбовую пробку;
• уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

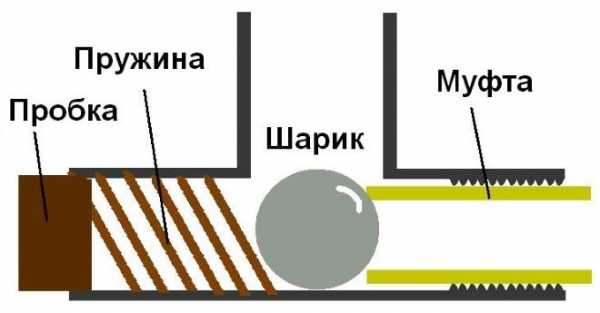

Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

• Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
• В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
• Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.

Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже

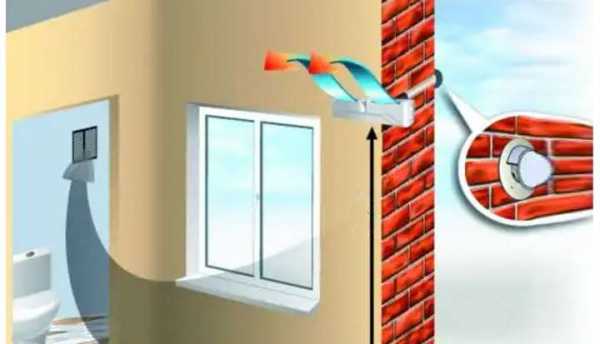

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

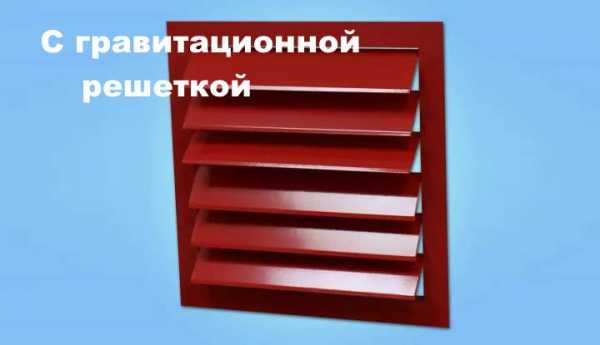

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

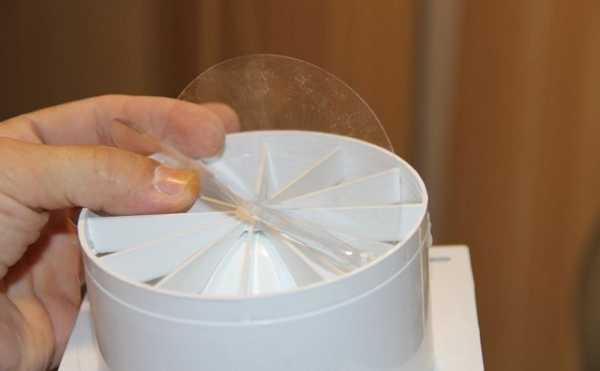

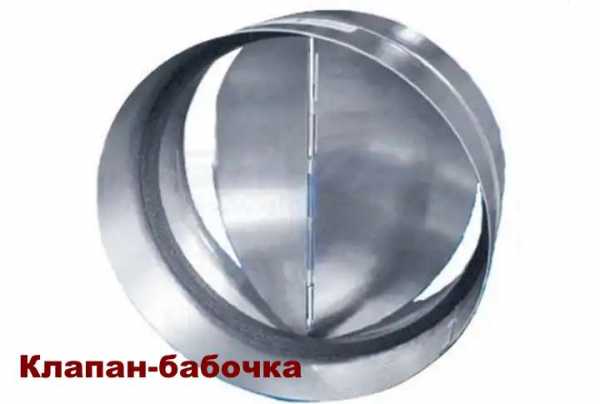

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

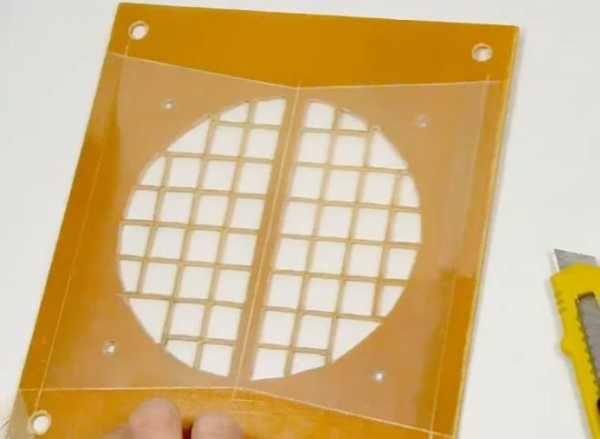

1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

• Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
• При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Обратный клапан в домашних условиях

Обратный клапан нельзя назвать предметом первой необходимости, однако в некоторых случаях он бывает поистине необходим. В качестве примера можно привести сооружение вакуумной камеры, когда для откачки воздуха нужно использовать именно обратный клапан. Его конечно можно приобрести в специализированных магазинах, однако можно также соорудить в домашних условиях, что мы и предлагаем сделать прямо сейчас.

Первым делом давайте посмотрим видео по изготовлению самодельного клапана:

Чтобы изготовить обратный клапан, нам понадобится:
— штуцер с резьбой на 15;
— сантехнический шланг для унитазов с двумя штуцерами;
— 3 миллиметровый болт длиной 4-5 см;
— две гайки;
— кусок резины от автомобильной камеры.

Начнем изготовления обратного клапана с его основной части. Для этого нам необходим наш болт и кусок резины. Вырезаем от резины круглую прокладку и проделываем посередине отверстие, чтобы сквозь него провести болт.

Далее берем прямоугольный кусок железа маленького размера, сверлим на него отверстие диаметром чуть больше болта.

Надеваем на болт поочередно кусок железа, гайку, шайбу, кусок резины и направляющую.

Далее берем штуцер с резьбой и делаем на нем пропил по размере железного прямоугольника так, чтобы он плотно ложился в свое место.

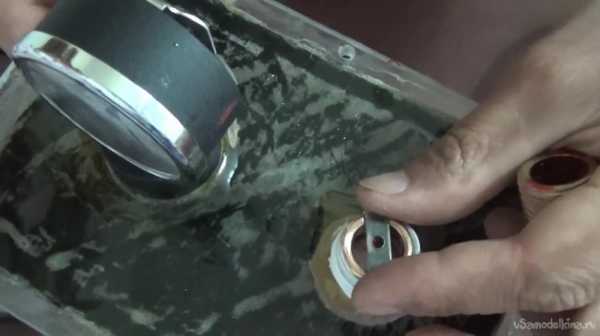

Заготовки готовы, а это значит, что можно приступить к сборке обратного клапана.

Со сборкой основной части клапана все ясно, так как эту часть мы проделали выше. После этого вставляем эту часть в штуцер с резьбой так, чтобы резинка чуть-чуть выходила снизу штуцера. При необходимости можно отрегулировать длину накрутив или открутив гайку на болте.

На нижнюю часть штуцера закручиваем вторую гайку со вторым штуцером. Тут автор дает предпочтение штуцеру, который используется на газовых трубах в домах.

Сверху автор накручивает маленький кранчик, однако это не обязательно. Кранчик можно свободно заменить обычной гайкой, однако следует обратить внимание на то, чтобы диаметр верхнего отверстия гайки был меньше диаметра штуцера, чтобы зафиксировать железный прямоугольник.

Такой клапан можно использовать при собственноручном изготовлении вакуумной камеры, о которой мы поговорим в ближайшее время.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

как сделать самодельный для воды

В водопроводных, отопительных, вентиляционных системах часто встречается необходимость регулирования направления потока воды или воздуха. Для этого применяют обратный клапан. Он пропускает поток в одну сторону и перекрывает трубопровод, если тот пытается изменить направление своего движения. На рынке представлено большое число моделей таких затворов разных конструкций. Но и в домашней мастерской обратный клапан изготовить своими руками вполне реально.

принцип работы и назначение

Назначение устройства -не допустить разворота потока воды или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или существенно снизить качество его работы. Они применяются в домашних системах:

• Водоснабжения. Затворы ставятся в нижней части водозабора и не дают воде стекать в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
• Отопления. Затвор размещают в нижней точке контура, чтобы избежать обратного тока теплоносителя при перепадах температуры.
• Вентиляции. Обратный клапан ставят на вытяжке в многоквартирных домах, чтобы препятствовать возникновению обратной тяги при открывании окон или дверей. В малоэтажных домах он предотвращает попадание уличного воздуха в дом через вытяжку.

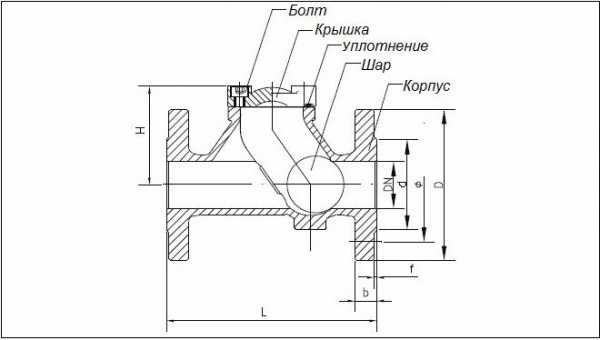

Рисунок 1. Схема шарового затвора

В любом затворе вне зависимости от его конструкции есть следующие детали:

• Корпус, представляющий собой герметичную камеру, присоединяемую в разрыв трубопровода.
• Запорный элемент- тарельчатый, шарообразный или лепестковый.
• Седло — уплотненный контур, к которому прижимается запорный элемент и перекрывает просвет для потока.
• Возвратный элемент прижимает запорный к седлу. Это может быть пружина или сила тяжести.

Принцип действия затвора несложен:

• Напор воды или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) запорный элемент от седла.
• Поток течет в нужную сторону.
• При падении напора или попытке потока развернуться в обратном направлении сила пружины или сила тяжести прижимает запорный элемент к седлу и перекрывает просвет.

Чем выше напор в обратном направлении, тем сильнее он прижимает запорный элемент к седлу и тем надежнее перекрыт поток.

Рисунок 2. Устройство тарельчатого затвора

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для вентиляции.

Рисунок 3. Устройство лепесткового воздушного клапана

Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Инструменты

Для изготовления устройств понадобятся следующие инструменты и оборудование, наверняка имеющееся в каждой уважающей себя домашней мастерской:

• Рабочий стол или верстак.
• Тиски или массивная струбцина.
• Ножовка по металлу.
• Дрель или настольный сверлильный станок.
• Пассатижи.
• Монтажный нож.
• Набор напильников и надфилей.
• Наждачная бумага разной зернистости.
• Лобзик (электрический).

Материалы и комплектующие для различных конструкций требуются разные и будут перечислены в соответствующем разделе.

Рекомендации по изготовлению и.

Шаровой для воды

Для того, чтобы сделать клапан, понадобится:

• Водопроводная муфта с наружной резьбой.
• Тройник стальной или латунный с внутренней резьбой.
• Пружина, свободно входящая в тройник.
• Металлический шар, с небольшим зазором входящий в тройник.
• Заглушка на тройник.
• Лета ФУМ или сантехническая нить.

Если не удалось подобрать пружину- ее навивают из упругой проволоки. Берут стержень, сверлят в нем отверстие и заправляют туда конец проволоки. Далее зажимают стальную проволоку в стержне тисками, и плоскогубцами навивают пружину, укладывая витки вплотную.

Рисунок 4. Схема шарового затвора

Сборку проводят в такой последовательности:

• Муфта завинчивается в тройник таким образом, чтобы она перекрывала просвет бокового патрубка не менее 2 мм.
• В отверстие напротив вставляют шарик и подпирают его пружиной.
• Вкручивают заглушку.
• Муфту и заглушку перед окончательной сборкой нужно обмотать уплотнителем.

Напор воды, поступающей из муфты, отжимает шарик и открывает просвет для потока в прямом направлении. Если напор падает, пружина отжимает шарик обратно и прижимает его к срезу муфты, перекрывая поток в обратном направлении.

Потребуется отрегулировать силу прижимную силу пружины так, чтобы стандартного напора в системе хватало для отжима шарика. Придется также тщательно отшлифовать срез муфты, чтобы шарик прилегал к нему без зазоров.

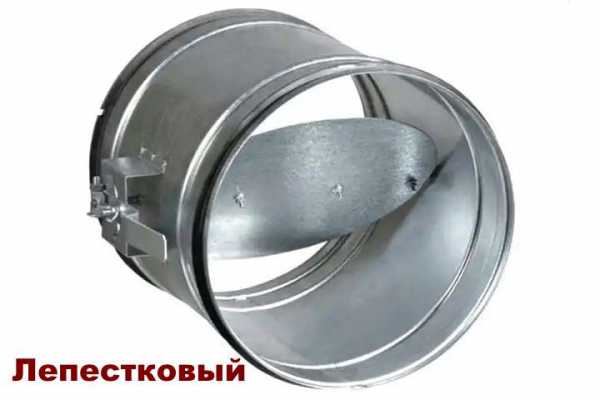

Лепестковый для вентиляционных систем

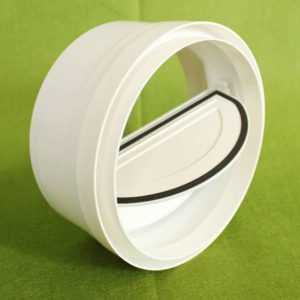

Промышленный обратный клапан для систем вентиляции препятствует обратной тяге в вытяжных системах

Предлагаемая конструкция сопоставима по эффективности с промышленными образцами и способна проработать несколько лет, после чего придется заменить лепестки.

 Для изготовления потребуется:

• Пластина текстолита толщиной 3-5 мм 15*15 см. Можно использовать любой жесткий пластик.
• Пленка из плотного пластика 15*15 см.
• Герметик.

Пошаговая инструкция для изготовления и сборки:

• Отпилить пластину так, чтобы она соответствовала размерам вытяжки.
• В углах сдеалть отверстия для крепления клапана к вентилятору или фитингу.
• В середине просверлить или выпилить лобзиком отверстия для прохода воздуха. Должно быть выпилено не менее 80% площади сечения канала.

Рисунок 5. Конструкция лепесткового воздушного затвора

• Вырезать кусок гибкого пластика и приклеить его по краям основания.
• Разрезать его по осевой линии. Разрез сделать ровным, без шероховатостей.
• Вставить затвор в канал и зафиксировать его винтами или саморезами. Створки должны быть обращены на улицу.

Тарельчатый

Тарельчатый осевой затвор можно изготовить из подручных материалов.

Для этого понадобится:

Рисунок 6. Детали устройства

• Штуцер 1/2″ на 15мм.
• Болт диаметром 3 мм и длиной 40-50мм.
• Две гайки к болту.
• Кусочек резины от велосипедной камеры.
• Металлическая полоска.
• Муфта 1/2

Изготовление самодельного клапана проводят в следующей последовательности:

Такой клапан применяется в домашних вакуумных камерах. Он срабатывает от перепада давления.

Прямоточный гравитационный

Эта простейшая конструкция предназначена для работы в скважинах водоснабжения. Его ставят сразу после погружного насоса или на нижнем окончании заборной трубы. Работает самодельный гравитационный обратный клапан с использованием силы тяжести. Устанавливать его можно только на вертикальные отрезки трубопроводов.

Для изготовления устройства понадобится:

• Обрезок полипропиленовой трубы.
• Металлический или стеклянный шарик. Шарик должен быть из материала тяжелей воды.
• Штуцер.
• Кольцевая прокладка.

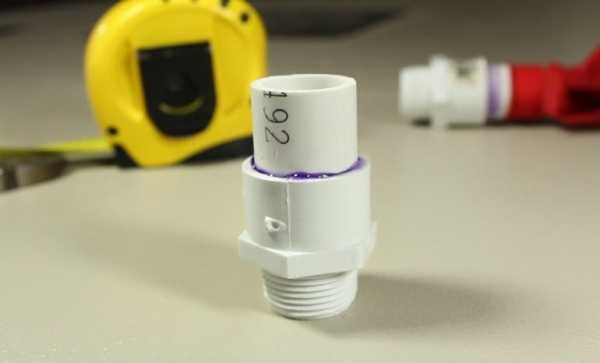

Рисунок 9. Комплектующие для изготовления гравитационного затвора

Входной патрубок клапана соединяется с выходным патрубком насоса или водозаборного фильтра. Шарик подбирается исходя из внутреннего диаметра трубы.

Седло клапана образуется кольцевой прокладкой в месте изменения сечения трубы. Прокладка должна плотно прилегать к стенкам, а шарик- к прокладке. Эта конструкция должна выдерживать давление столба жидкости над клапаном.

Рисунок 10. Шарик плотно прилегает к седлу

В зависимости от глубины зеркала вод в горизонте это может быть от 6 до 15 метров. Выходной патрубок крепится к корпусу с другой стороны. И далее- к водозаборной трубе. Чтобы шарик не уходил слишком далеко от седла и не перекрывал выходное отверстие, нужно просверлить перед ним два поперечных отверстия и вставить в них кусок проволоки.

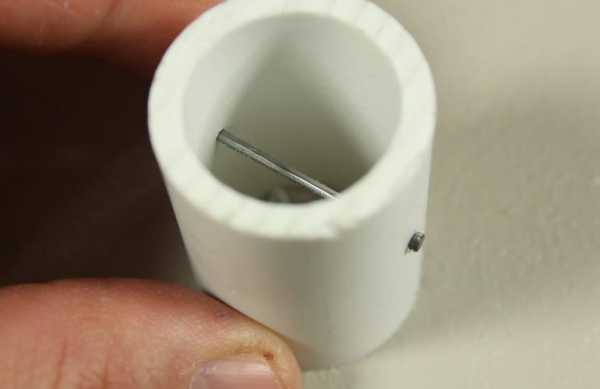

Рисунок 11. Ограничитель подъема шарика

Проволоку нужно будет надежно герметизировать клеем, герметиком или расклепыванием. Она будет служить ограничителем вертикального движения шарика.

Когда насос начинает работать, напор воды приподнимет шарик над седлом, и он открывает проход для потока жидкости. Ограничитель не дает шарику подняться слишком высоко и перекрыть выходное отверстие.

Рисунок 12. устройство в сборе

Когда насос выключается, сила тяжести и обратный напор столба жидкости прижимают шарик к седлу, и он перекрывает трубопровод.

Возможные трудности

В процессе самостоятельного изготовления домашние мастера сталкиваются с рядом трудностей:

• Неправильный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать заново. Решается такая задача обычно подбором.
• Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
• Слишком высокое сопротивление потоку в условиях конкретной системы. Никак не решается, придется выбрать другой тип клапана или купить промышленный.

Самостоятельно изготовление обратного клапана послужит хорошей проверкой своих инженерных и слесарных навыков.

znatoktepla.ru

Обратный клапан своими руками на канализационной трубе

Загородный дом предоставляет отличные возможности для того, чтобы получать все необходимые для полноценной жизнедеятельности блага. Еще бы. Ведь именно за городом, где-нибудь в поселке или даже в деревне, вы сможете вдоволь надышаться свежим воздухом, вырастить на собственном огороде экологически чистые продукты питания, порыбачить на настоящем озере или на реке. Помимо этого, вы в свободное время сможете спокойно отдохнуть на приусадебном участке или прогулявшись в лес. При всем этом не стоит беспокоиться о том, что отдых будет нарушен очередным ремонтом соседей или гулянкой на каком-то из этажей многоквартирного дома. Несмотря на все это, о безоблачной жизни говорить не приходится, ведь даже сделанный по всем правилам дом рано или поздно придется чинить. А это влечет разнообразные хлопоты, связанные с выбором и приобретением материалов, наймом работников или самостоятельным осуществлением того или иного мероприятия. В большинстве случаев именно таким образом (сделать своими собственными руками) хозяева домов справляются с неполадками в системе водоснабжения, канализационной системы и со многими другими инцидентами.

Обратный клапан препятствует проходу сточных вод в обратном направлении, его установка желательна не только в загородном доме, но и в многоквартирных домах, особенно на нижних этажах.

В том случае когда вы осуществляете проведение воды в дом, можно воспользоваться централизованной системой водообеспечения либо прибегнуть к рытью своего собственного колодца. На него после этого может быть установлен насос, который позволит доставлять воду в любые уголки огорода и, конечно же, дома. Рытье колодца станет очень полезным и для того, чтобы потом можно было правильно организовать канализационную систему. Ведь, после того как колодец будет готов, вы определите, на какой глубине в почве проходит водяная жила. Если воды в грунте проходят глубоко, то это не очень хорошо для колодца, но, наоборот, очень удобно для возведения выгребной ямы. Тогда, когда грунтовые воды располагаются на расстоянии ближе чем 2 м от поверхности земли, выгребную яму рыть запрещается. Для того чтобы правильно провести канализационные трубы в целом, необходимо еще и знать то, какие детали должны в нее входить. Помимо этого, стоит изучить их устройство, например, устройство обратного клапана. Его необходимо установить между трубами в вертикальном или горизонтальном положении.

Как своими руками правильно сделать канализацию?

Канализационная труба выводится из дома наружу и доводится до выгребной ямы или септика.

Если в вашем загородном доме проведена вода, то вам, соответственно, придется подумать о том, каким образом ее нужно будет выводить. Для этого обычно прокладываются трубы в подполе, к которым прикрепляется вся сантехника. Далее они выводятся наружу и попадают в выгребную яму. Таким образом можно выделить 3 основных функции системы канализации в частном доме. Это сбор сточных вод от предметов сантехники, отведение их от дома и заключительная — накопление стоков в одном резервуаре с последующей утилизацией. Именно в таком направлении и в таком порядке необходимо правильно функционирование канализационной системы. А не наоборот. Итак, первую функцию выполняют стояки и трубы, которые располагаются на территории сооружения. Для того чтобы максимально надежно провести данный этап монтажа своими руками, необходимо правильно рассчитать все материалы (лучше использовать пластиковые), а также не забыть о том, что им необходим уклон для того, чтобы вода постоянно стекала. Таким образом, подвесы, на которых будет монтироваться внутренняя система, должны иметь разную длину. Чем ближе к выгребной яме, тем длиннее должны быть подвесы.

Вторая функция осуществляется за счет внешней канализационной системы. Для этого необходимо сначала сделать отверстие в фундаменте, сквозь которое будет выведена труба из дома на улицу. Она должна пролегать на определенной глубине.

Так, например, для жителей центральной части нашей страны лучше всего сделать траншею не менее 50 см в глубину.

Обратный клапан имеет форму цилиндра, крышка которого открывается под напором стоков и закрывается при помощи возвратной пружины. В случае аварийной ситуации закрытая крышка не даст стокам пройти в обратном направлении.

Именно на таком расстоянии от поверхности земли наружная канализационная система будет нормально функционировать и не замерзнет в условиях зимнего времени года. Траншею тоже следует выкапывать с постепенным углублением. Оно должно осуществляться примерно на 3 см через каждый м. Что касается сбора стоков в одном месте, то этим занимается либо выгребная яма, либо септик. И то, и другое является завершающим этапом канализационной системы в частном доме. Выгребная яма, в отличие от септика, чаще всего обустраивается своими руками в виде кирпичной кладки. Само же углубление и под яму, и под септик можно тоже либо вырыть своими руками, либо воспользоваться услугами специальных машин — экскаваторов. Внутренняя же отделка зависит от ваших предпочтений и возможностей.

Для чего и как можно установить обратный клапан на канализации?

В механизме обратного клапана находится шар, заполненный воздухом. При аварийной ситуации шар присасывается к мембране и не дает стокам пойти в обратном направлении.

Несмотря на то что все работы, которые были перечислены выше, проводятся по правилам, возможны все-таки некоторые неполадки в процессе эксплуатации канализации. Большинство их происходит во внутренней ее части и связано с неправильным и неплотным закреплением соединений между трубами и дополнительными деталями, позволяющими провести разворот и загиб трубопровода. В таком случае придется прибегнуть только к тому, чтобы заменить вышедшие из строя детали. Но порой случаются неприятности даже тогда, когда все укреплено по правилам. Случается это из-за засоров, происходящих в стояках или в трубах. В результате может произойти и так, что все сточные воды вернутся в вашу квартиру обратно. Из-за этого сантехника не сможет выполнять свои основные функции. Особенно неприятно то, что привычным способом (вантузом или химикатами) исправить сложившуюся ситуацию не получится.

Для того чтобы подобных аварий не происходило, необходимо при монтаже всей системы установить обратный клапан на канализации. Он не только не пропустит фекалии и другие воды обратно в раковину или унитаз, но и не позволит неприятному запаху просочиться в комнаты.

Виды обратных клапанов и их установка в канализационной трубе своими руками

Обратный клапан может быть установлен только в вертикальной или горизонтальной части трубопровода.

В зависимости от того, где устанавливаются клапаны, они могут быть разными. Чаще всего используются обычные обратные клапаны для отработанной воды. Они выполняются из пластика или из металла. Сантехника, к которой прикрепляются данные клапаны, может быть соединена с ними напрямую, или же их можно устанавливать на некотором расстоянии от стояка. Также клапаны могут быть установлены на нескольких сантехнических приборах. Пластиковые клапаны имеют резьбу, с помощью которой они вкручиваются в трубы. Внутреннее их устройство представляет собой камеру, располагающуюся между двумя патрубками. Они, в зависимости от материала самого клапана, тоже выполнены из металла или из ПВХ. Патрубки располагаются на разных уровнях. Тот, в который будут затекать сточные воды, расположен выше выпускающего патрубка. Внутри камеры есть также шар, наполненный воздухом. Он давит на мембрану, расположенную внутри камеры, и из-за этого вода не может попасть обратно и подняться на уровень, на котором установлена сантехника.

Что нужно знать для того, чтобы поставить обратный клапан?

Схема работы обратного клапана для колодца: 1) сброс воды; 2) ливневая канализация; 3) дренаж; 4) проходное уплотнение.

Для того чтобы в клапане не скапливался мусор, на нем закреплена крышка. Она предназначена для того, чтобы вы могли в любое время определить, в каком состоянии находится клапан и не пора ли его прочистить. Помимо крышки, на клапане часто устанавливается перекрывающий рычаг, который позволяет в случае аварии быстро перекрыть доступ воды. Поставить такие клапаны можно вертикально или горизонтально. Помимо простых клапанов, существуют клапаны для фановых труб. Чаще всего они устанавливаются в отводящих трубах унитазов. Клапан выполняется в цилиндрической форме, сверху установлена крышка. Под напором воды крышка открывается, а затем с помощью пружины она приводится в прежнее положение. Сточные воды оказывают давление на крышку изнутри, но не открывают ее. Обычные размеры такого клапана составляют примерно 100-110 см в диаметре. Этот клапан тоже можно поставить своими руками.

Установка обратного клапана своими руками производится не только в частных домах, но и в многоэтажных жилых помещениях. Так, если вы проживаете на первом этаже, то без клапанов на каждом предмете сантехники вам не обойтись. Ведь трубопровод может засориться и не по вашей вине, а если это произойдет, то вам наверняка не придется по вкусу то, что все сточные воды со всего подъезда окажутся в вашей квартире. Поэтому, при монтаже канализационной системы или когда устанавливается та или иная сантехника, необходимо вмонтировать в систему обратный клапан, который вполне реально установить и своими руками. Для этого достаточно будет сделать все необходимые замеры и подобрать подходящий материал. Сейчас можно на прилавках магазинов найти и металлические фланцевые клапаны. Но используются они, для того чтобы сделать правильную канализацию, в настоящее время очень редко.

1pokanalizacii.ru

как сделать обратный клапан своими руками видео Смотреть видео

…

4 лет назад

Привет, гайз))) Снял новый видос, в котором покажу вам как забацать обратный клапан на скорую руку в домашних…

…

2 лет назад

Обратный клапан своими руками из шприца. Подписаться https://www.youtube.com/channel/UCd8Azl-iVV84GiN_np1cDwQ Музыка без авторских…

…

4 лет назад

КАК СДЕЛАТЬ ОБРАТНЫЙ КЛАПАН В контакте http://vk.com/rinat_pak.

…

10 меc назад

Испытания клапана в 6 бар:https://youtu.be/9jYmXpUzvCM.

…

1 лет назад

Как сделать своими руками обратный клапан для аквариума, для воды или для компрессора. Если срочно нужен…

…

2 лет назад

Как своими руками в домашних условиях из шприца и капельници, сделать вакуумный насос за 2 минуты. / As your…

…

3 лет назад

В этом видео показано как можно сделать обратный клапан для полива. (Клапан будет использываться для полива…

…

1 лет назад

Испытание облегчённой заслонки обратного клапана из крышки из-под сметаны своими руками! http://wow-only.ru/2011-04-14-14…

…

6 лет назад

Обратный клапан который можно купить в аквариумном магазине не всегда удовлетворяет моим требованиям….

…

2 лет назад

В данном видео делаем простейший клапан своими руками из подручных материалов, который пригодится нам…

…

1 лет назад

Ты узнаешь, как сделать самый простой воздушный клапан для пневматики своими руками из различной сантехник…

…

3 лет назад

универсальный вариант ( прототип) [email protected].

…

2 лет назад

Из простых подручных материалов делаем клапан.

…

1 меc назад

Мой инстаграм: https://www.instagram.com/andrey_99diy. Всем привет! Меня зовут Андрей и сегодня покажу…

…

2 лет назад

усовершенствовал конструкцию дешевого насоса из магазина фикс-прайс.

…

2 лет назад

В этом видео я расскажу, как я сделал простой и дешёвый обратный клапан для вытяжки в квартире. Всем приятно…

…

1 лет назад

Лучше делать то что получается по настоящему хорошо, а вы уже сами решаете как поступить. Что бы клапан…

…

4 лет назад

Клапан предназначен для самодельной установки по замене тормозной жидкости.

video-base.ru

Обратный клапан для вентиляции – делаем самостоятельно вместе + Видео

Обратный клапан для вентиляции необходим для эффективной работы системы проветривания. Он исключает вероятность поворота воздушного потока в вытяжке, обеспечивая тем самым приток исключительно свежего воздуха в жилище.

Обратный клапан – функции устройства

Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

Обратная тяга может образоваться по следующим причинам:

1. Неправильная установка на крыше вытяжной трубы.
2. Малое количество приточного воздуха, поступающего в систему естественной вентиляции.
3. В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

Мощная принудительная вытяжка

Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

Конструктивные особенности механизмов и правила их выбора

Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.

Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.

Обратный клапан вентиляции типа бабочка

Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения. Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.

Обратите внимание! Механизмы-бабочки в умеренных широтах покрываются наледью гораздо чаще и быстрее, чем обычные одностворчатые изделия.

Еще один нюанс. Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто. Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.

Делаем обратный клапан своими руками – полезная экономия

Рачительные хозяева могут сэкономить семейный бюджет. Если есть желание, клапан для вентиляции вполне реально сделать самостоятельно. Правда, вытяжной вентилятор все же придется купить. Но все равно затраты будут меньшими.

Своими руками описываемый клапан делается так:

1. Берете 3–5-миллиметровый по толщине кусок текстолита либо прочного пластика. Выпиливаете из него пластину. Она должна иметь геометрические размеры, соответствующие параметрам отверстия для вентиляции. Пластина будет выполнять функцию основы самодельного устройства.
2. Просверливаете в изготовленном изделии (по краям) несколько отверстий. Часть из них нужна для крепления основы к стеновой поверхности, часть – для фиксации вентилятора. Также отверстия требуется сделать и в центре пластины. Через них в помещение станет проникать поток воздуха. Размер отверстий и общее их число подбирается на ваше усмотрение. Главное помните, что пропускной потенциал вентиляции будет тем выше, чем большее количество «дыр» вы просверлите в пластине.
3. Прикрепляете к пластиковой либо текстолитовой основе, сделанной своими руками, вытяжку. Желательно на участке ее стыка с пластиной поставить прокладку из резины. Тогда герметичность конструкции существенно увеличится. Также можно подложить резиновые кусочки под крепежные изделия, чтобы уменьшить уровень вибрации и шума, издаваемого вентилятором при работе.
4. Берете лист тонкого пластика или плотную (толщиной выше 0,1 мм) пленку из полиэтилена. Они нужны для создания створок. Приклеиваете пленку (пластик) к пластине. Важно! Самодельные створки обязаны закрывать вентотверстия полностью. Изначально приклеивайте пластик либо полиэтилен цельными. А затем разделяйте их на две части (по размерам они должны получиться одинаковыми).

Изготовление обратного клапана своими руками

Теперь нужно поставить сделанный своими руками клапан в вентиляционный канал и надежно прикрепить его дюбель-гвоздями либо универсальными саморезами к стенке. Образовавшиеся между стеновой поверхностью и установленным механизмом зазоры обязательно заделываются хорошим герметиком. Следующий шаг – разрезание створок напополам. Как это нужно сделать правильно, мы говорили выше. Добавим лишь, что срез должен получиться безупречно ровным. Добиться этого несложно, если использовать для разделения монтажный острый нож.

Вот и все. Вы сделали отличный мембранный клапан для естественной вентиляции, который по эффективности своей работы ничем не уступает заводским приспособлениям. Он гарантированно прослужит вам 2–3 года. Принцип функционирования самодельного устройства прост. Створки открываются под воздействием потока, пропуская в вентиляционный канал воздух из жилого помещения. Если возникает обратная тяга, пленка захлопывается (причем абсолютно герметично). А значит, внутрь вашего жилища из общедомовой вентсистемы не попадает воздух. При необходимости же принудительного вентилирования комнаты вам нужно всего лишь запустить вытяжной вентилятор.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Как сделать обратный клапан для вентиляции своими руками

В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

1. Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
2. Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
3. Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
4. Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
5. Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

1. берем свечку,
2. зажигаем и подносим к решетке вентиляции,
3. затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

1. Круглые.
2. Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

1. Вертикально расположенные.
2. Горизонтально расположенные.

По методу регулирования

1. Ручное — с помощью задвижек и рычагов.
2. Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

1. Модели, где ось смещают относительно центра. А обычно она расположена посередине.
2. Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

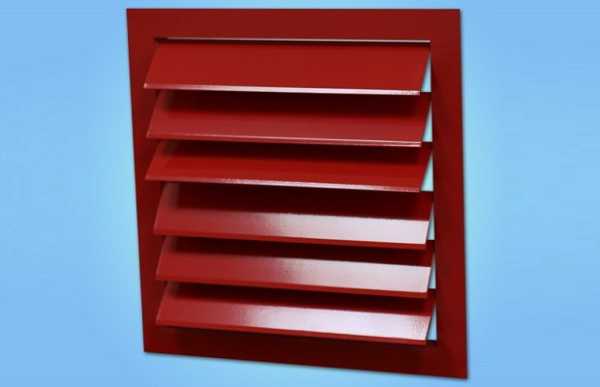

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

• Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену. И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

1. Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
2. Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
3. Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

Источник

remontidekor.ru
