Котел на дровах очень длительного горения – Дровяной котел длительного горения — особенности установки, как продумать схему подключения отопления дома, характеристика газово дровяного механизма, смотрите на фото +видео

Содержание

Котлы на дровах длительного горения – особенности, рекомендация производителя

Принцип работы дровяного котла длительного горения
Как выбрать дровяной котел с медленным горением
1. Расчет мощности
2. Конструктивные особенности
3. Лучшие производители
Особенности эксплуатации древесных котлов
1. Как добиться длительного горения дров
2. Как правильно загружать дрова
3. Сколько надо дров на зимний сезон
Правила и нормы установки дровяного котла
Отзывы о дровяных котлах с длительным горением

Главным минусом твердотопливных отопительных котлов, является небольшое время работы от одной закладки. Топливо, в топке, прогорает в течение 2-3 часов. Котлы на дровах длительного горения имеют особую конструкцию, увеличившую время автономной работы до нескольких суток.

Принцип работы дровяного котла отопления, длительного горения

Отопительный котел длительного горения на дровах с водяным контуром, использует способность древесины окисляться, под воздействием высокой температуры и ограниченного содержания кислорода. Дерево обугливается, по причине большого скопления дыма, огранивающего доступ кислорода. Выделяется большое количество CO.

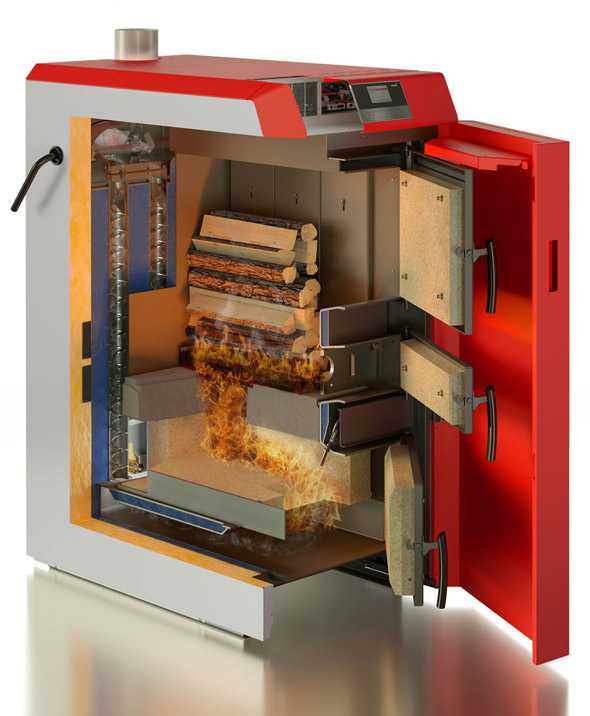

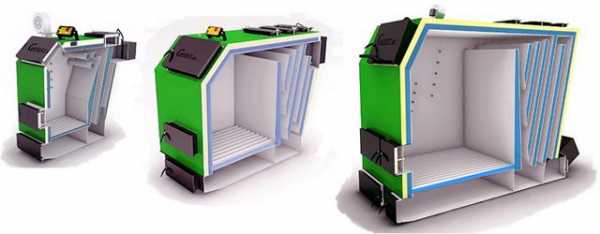

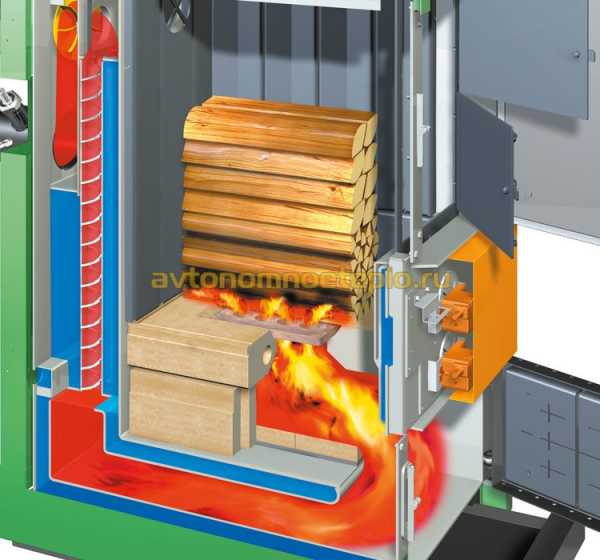

Устройство и принцип работы дровяного котла длительной работы от одной загрузки, направлено на воссоздание подобных условий, в ограниченном пространстве топочной камеры. Дрова не горят в полном смысле этого слова, а тлеют. Увеличивается время работы, а недостаток в тепле, компенсируется за счет дожига выделяемых газов.

В конструкцию котлов длительного горения входят следующие узлы:

Топочная камера – в устройстве предусмотрено сразу две камеры сгорания. Первая топка (с вертикальной или горизонтальной загрузкой), предназначена для сжигания древесины.
Вторая камера, используется для дожига вырабатываемого углекислого газа. Чтобы обеспечить полное сжигание газа, топка сделана из шамотного кирпича, что предотвращает потери тепла и способствует поддержанию температуры около 800°С.
Автоматика – дровяной котел длительного горения работает как автономная станция. Контроллер регулирует приток воздуха, изменяя температуру нагрева. В простых котлах, используется ручное управление шиберной заслонкой.
Водяной контур – внутрь топочной камеры встроен змеевик, по которому циркулирует теплоноситель. В чугунных версиях, нагрев осуществляется посредством водяной рубашки, окружающей топочную камеру. Подключение батарей отопления, осуществляется через подающий и обратный отводы, соединенные с контуром.
Дымоход – в конструкции предусмотрен ломаный дымоход, аккумулирующий тепло отходящих газов.

Большинство котлов длительного горения, оснащены увеличенной загрузочной камерой. Внутреннее устройство позволяет обеспечить автономную работу в течение 8-12 часов. Некоторые производители, предлагают котлы, способные проработать от одной заправки несколько суток.

Как выбрать дровяной котел с медленным горением

Котлы отопления длительного горения на дровах, предлагаются несколькими отечественными и зарубежными производителями. Конструкция оборудования, как и теплотехнические характеристики, существенно отличаются. При выборе теплогенератора, уделяют внимание следующим параметрам:

Производительность.
Особенности конструкции.
Страна изготовитель.

По перечисленным выше трем параметрам, подбирают подходящую модель котла для бытовых нужд.

Расчет мощности

Правильно подобранный дровяной котел отопления длительного горения, легко справляется с обогревом жилой площади до 400 – 500 м². При выборе учитывают производительность теплогенератора. Расчет мощности выполняют следующим образом:

Высчитывают общую площадь дома.
Делают расчет необходимой мощности котла, используя формулу 1 кВт = 10 м².
Если в конструкции присутствует контур ГВС, к полученному результату добавляют 15-20% запаса.

Приведенные расчеты подходят для зданий со средней степенью теплоизоляции, расположенные в средней широте России и имеющие высоту потолков не более 2,7м. Для помещений со сложной конфигурацией, большим количество оконных и дверных проемов, вычисления проводят с помощью он-лайн калькуляторов.

Конструктивные особенности

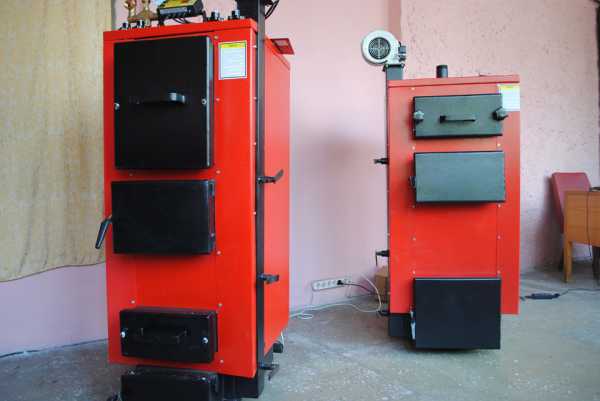

Виды котлов длительного горения, принято классифицировать на несколько групп, по следующим критериям:

Количество контуров – одноконтурные котлы для отопления на дровах длительного горения, не имеют встроенного змеевика ГВС. Подогрев бытовой воды осуществляется посредством подключения бойлера косвенного нагрева. Это влечет дополнительные расходы на приобретение емкости и ее дальнейший монтаж. Двухконтурные котлы, одновременно нагревают теплоноситель и воду для бытовых нужд.
Конструкция топочной камеры – в котлах используется вертикальная и горизонтальная загрузочная камера. Вертикальная топка, подходит для котлов длительного горения на сырых дровах. Используется принцип нижнего сжигания топлива. Сырые верхние дрова, подсушиваются, пока горит нижний слой. Подобная конструкция используется в немецких «Висман», отечественных «Хохловых» и аналогах.
Автоматика – работа котлов регулируется посредством ручной или механической заслонки. В автоматических версиях, присутствует система принудительного нагнетания воздуха и удаления продуктов сгорания. Контроллер подключается к комнатным терморегуляторам. Погрешность в нагреве теплоносителя, составляет не более 1-2°С.

Отдельно стоит выделить котлы, имеющие встроенный бойлер накопитель. Модели данного типа имеют один контур отопления, но предназначены для нагрева теплоносителя и ГВС.

Лучшие производители

Подобрать лучший дровяной котел для отопления своего дома, может быть достаточно непросто, особенно, если учесть, что продукцию выпускают Россия, Австрия, Германия, Прибалтика, Чехия и Польша, и представлена она, как минимум, десятком различных производителей. От страны изготовителя зависит стоимость оборудования, его теплотехнические характеристики и надежность.

Благодаря отзывам потребителей, был составлен следующий рейтинг дровяных котлов длительного горения:

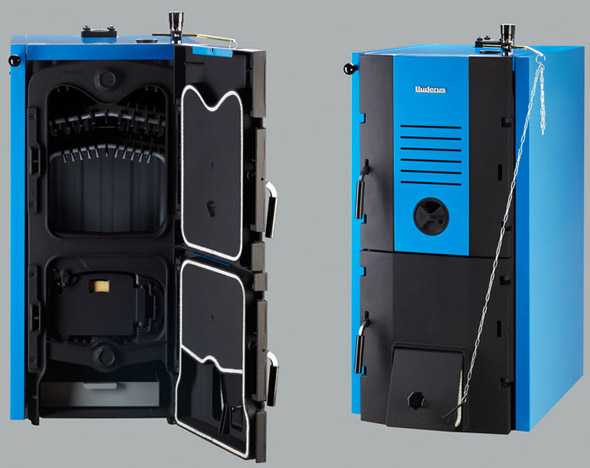

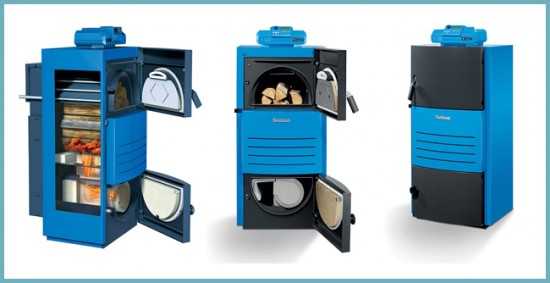

Немецкие котлы – оборудование предлагают несколько компаний, среди которых, выгодно выделяются модели Buderus и Viessmann. Продукция полностью автоматизирована, отличается экономичным расходом топлива.
Австрийские котлы – выпускаемые модели, практически идентичны по качеству немецким агрегатам. Отличительной чертой австрийских котлов, является максимальная автоматизация и наличие многоуровневой системы безопасности. Продукцию предлагают концерны Froling, Wirbel и др.

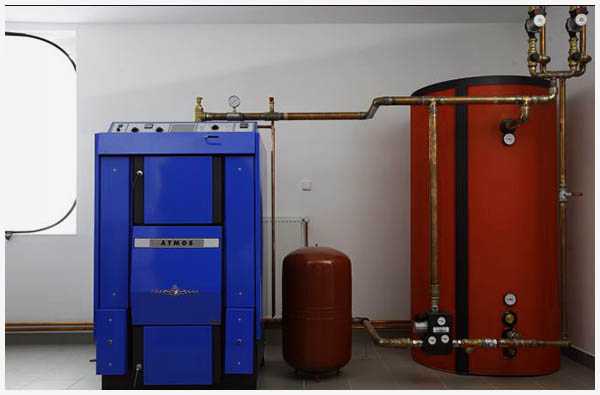

Чешские котлы – наиболее популярными считаются марки ОРОР и ATMOS. Востребованными остаются универсальные станции, работающие как на дровах, так и на других видах топлива. Судя по количеству продаж, особым спросом отечественного потребителя, пользуются котлы с чугунными теплообменниками.
Прибалтийские котлы – российский потребитель смог оценить качество и теплоэффективность латвийских STROPUVA, главным достоинством которых является длительное время работы от одной закладки топлива. В автономном режиме, котел способен проработать больше 2 суток. Конструкция агрегата настолько простая, что местные «умельцы», предлагают схемы устройства для самостоятельной сборки.
Российские котлы – первые модели котлов длительного горения, были не совсем удачными, имели множество недочетов в конструкции. В современных моделях, ошибки были исправлены, что позволило увеличить популярность отопительной техники. На данный момент, продукцию предлагают заводы Теплодар, Буржуй-К, Траян и другие. Низкая цена на дровяные котлы отопления длительного горения, неприхотливость к качеству топлива – все это объясняет высокую популярность продукции отечественных производителей.

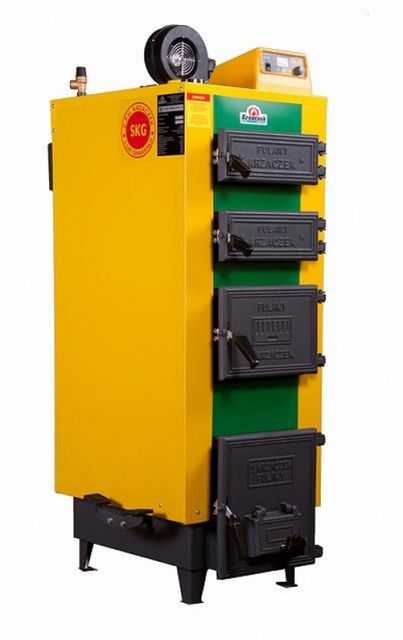

Польские котлы – на рынке представлена продукция производителей: SAS, Defro, Wichlacz. Котлы, практически являются аналогами немецких и австрийских компаний, но по более приемлемой стоимости. Популярность моделей несколько ограничивают сложности с поставками комплектующих и несколько выросшая в последнее время цена агрегатов.

Особенности эксплуатации древесных котлов с длительным горением

Длительность горения одной закладки дров, составляет от 8 до 24 часов. Период автономной работы зависит от нескольких факторов:

Тип котла.
Качество топлива.
Правильная эксплуатация.

Научиться правильно топить котел, намного легче, чем может показаться на первый взгляд. Во время растопки и дальнейшей эксплуатации, придерживаются требований, указанных производителем в технической документации. После нескольких топок, процесс становится привычным.

Как добиться длительного горения дров

Расход дров, при условии использования режима длительного горения, меньше чем в обычных котлах, на 30-40%. КПД достигает 92%. Не у всех потребителей получается с первого раза добиться того, чтобы котел заработал в режиме длительного горения. Некоторые жалуются на обильное выделение смолы в процессе сжигания древесины.

Добиться длительного горения дров можно, тщательно соблюдая рекомендации производителя:

Дрова разжигают при полностью открытой заслонке.
В режим длительного горения, котел переводят только после достижения температуры 600°С.
Влажность дров не должна превышать 20%. Топить хвойными породами дерева не рекомендуется.

Нарушения правил эксплуатации приводит к тому, что от дров в котле образуется смола. Чаще всего, не соблюдают следующие условия:

Минимальная температура теплоносителя на выходе не должна опускаться ниже 65°С.
Правильно топить котел дровами твердых пород: осиной, буком, акацией, дубом и т.д.
Высокая влажность дров приводит к обильному выделению смолы.

Правильная эксплуатация котлов длительного горения, продлевает срок службы техники и увеличивает теплоотдачу.

Как правильно загружать дрова

Укладка дров в котле выполняется в согласии со следующими правилами:

Поленья раскалываются крупными кусками.
Укладка дров в топку осуществляется как можно плотнее. Важно избежать пустот между поленьями.
Длина поленьев должна быть меньше размеров загрузочной камеры, как минимум на 5 см.

Розжиг выполняют исключительно сухими лучинками. Использовать бензин или керосин, для растопки дров, запрещается. Время от времени, рекомендуется использовать специальные химические брикеты, удаляющие смолянистые отложения на стенках.

Сколько надо дров на зимний сезон

Устройство котла длительного горения, позволяет экономить на топливе, приблизительно 15-30%, в зависимости от выбранной модели. Примерный расход дров высчитывается следующим образом:

Принято считать, что для обогрева каждых 100 м², потребуется 3 Гкал/мес.
При сжигании килограмма дров, выделяется 3200 ккал.
Чтобы получить 1 Гкал, котлы длительного горения сжигают 312 кг дров.
Для получения 3 Гкал, потребуется приблизительно тонна древесины.

В течение отопительного сезона, для обогрева дома на 100 м², нужно 7-8 тонн дров.

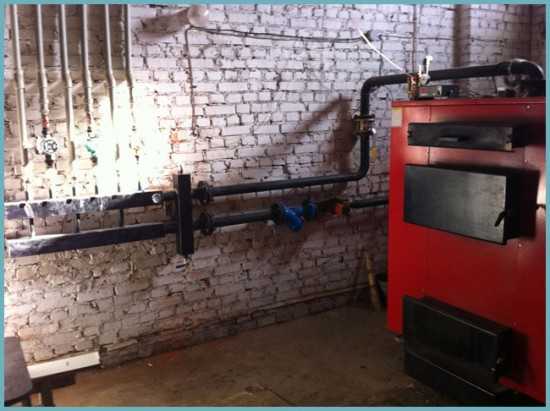

Правила и нормы установки дровяного котла продолжительного горения

Установка котла длительного горения проводится с соблюдением норм, распространяющихся на все котлы, работающие на дровах. Во время проведения монтажных работ, учитывают существующие требования ППБ и СНиП:

Монтаж выполняют на прочном негорючем основании. Стены и пол облицовывают негорючими строительными материалами.
Дымоход проводят с соблюдением противопожарных разделок. В месте примыкания к стене из горючего материала, прокладывают огнестойкий утеплитель. Материал облицовывают стальным листом.
Водяное отопление от котла на дровах длительного горения, подключают к специальным отводам, находящимся на корпусе котла. В инструкции подробно указывается, какой патрубок идет на подачу и обратку водяного контура.
Котел с производительностью более 40 кВт, устанавливается в отдельной комнате.
Энергозависимые котлы подключают к электроснабжению через стабилизатор и источник бесперебойного питания. Обязательно используют автоматы. Подключение выполняют напрямую от щитовой.

В помещении, используемой под котельную, обязательно наличие приточно-вытяжной вентиляции и естественного освещения. При необходимости, допускается размещение котла в подвале.

Отзывы о дровяных котлах с длительным горением

Можно встретить кардинально противоположные отзывы владельцев о котлах длительного горения. В некоторых расписываются достоинства агрегатов, вторые критикуют их за недостатки. Непредвзято рассмотрев отзывы, можно прийти к следующим выводам:

Увеличить КПД, длительность горения дров в котле, теплоэффективность, возможно, только если правильно топить и использовать древесину нужной влажности. В обычном режиме, котел работает как обычная печь, и расходует столько же.

Высокая стоимость котла вполне оправдана, по причине наличия двух топочных камер. Переплаты, связанные с приобретением оборудования, окупаются уже спустя 2-3 отопительных сезона.

Если использовать сухие дрова, разжигать топливо и правильно регулировать процесс горения, тогда, котлы длительного горения, на самом деле будут экономными и высокоэффективными, способными от одной закладки проработать не менее 6-8 часов.

avtonomnoeteplo.ru

Котлы длительного горения на твердом топливе

Проблема отопления собственного жилья – одна из самых сложных задач, которую приходится решать хозяину дома. Игнорировать этот вопрос не получится – проживать в неотапливаемом здании практически половину года будет невозможно, а резкие температурные перепады быстро состарят всю внутреннюю отделку и сократят срок службы всего строения.

Котлы длительного горения на твердом топливе

Оптимальным решением вопроса видится создание внутридомовой системы водяного отопления, с циркуляцией теплоносителя по трубам и радиаторам, установленным в помещениях в нужном количестве. Значит, основная проблема – выбор теплового генератора, попросту — котла, который будет преобразовывать внешний источник энергии в нагрев. А в этом вопросе, исходя из особенностей климата на подавляющей части территории России, степени доступности, в том числе – ценовой, тех или иных энергоресурсов, все большую популярность завоевывают котлы длительного горения на твердом топливе.

Содержание статьи

Чем хороши котлы длительного горения

На сегодняшний день самым удобным вариантом традиционно считается установка газового котла. Однако, далеко не во всех населенных пунктах, а тем более – загородных дачных поселках проложены газоснабжающие сети. Кроме того, подвод индивидуальной линии от магистрали, при ее наличии – это очень серьезные затраты.

Газовые котлы удобны и экономичны, но далеко не всегда есть возможность их установить

Если прибавить к этому неизбежные процедуры согласования, составление проекта с соблюдением всех требований контролирующих инстанций, то подобный способ отопления может отпугнуть хозяев дома, особенно в условиях, когда ему есть достойная альтернатива.

Казалось бы, очень приемлемый вариант – использование электроэнергии. Электрических котлов выпускается немало, они отличаются высоким КПД, лёгкостью регулировки, насыщенностью системами контроля и автоматического управления системой отопления. Но все эти весьма значимые преимущества легко разбиваются об основной «подводный камень» — стоимость киловатта электроэнергии. Среднестатистическая семья попросту разорится только на одном отоплении своего дома.

Электрические котлы компактны и удобны в регулировке, но не отличаются экономичностью

Кроме того, не секрет, что в удаленных от крупных центров поселках перепады в электросети, увы, не являются редкостью. Ставить себя в полную зависимость от стабильности работы электросетей, наверное, не лучший вариант.

На фоне развития современных энергетических технологий постепенно «ушел в тень» традиционный для российских просторов способ обогрева своего жилья с помощью обычных дров. А ведь это – возобновляемый источник энергии, и с недостатком подобного топлива на огромных территориях страны попросту нет. В ход идут и самостоятельно заготавливаемые дрова, и приобретенные, и отходы предприятий деревообработки, и старый сухостой, который все равно нуждается в регулярной очистке. Одним словом, древесина была и остается самым, наверное, доступным видом топлива в лесистых районах страны.

Дрова в качестве основного топлива рано списывать со счетов

Конечно, от отопления дровами никогда не отказывались полностью, и печки в домах старой постройки хозяева заботливо ремонтировали и использовали по назначению. Но вот в новых зданиях установка каменной печи или камина производится, скорее, как дань моде, а не в целях полного перехода на твердое топливо.

Однако, печь печью — она достаточно долго держит тепло за счет толстых кирпичных стенок и продуманной системы каналов для выхода продуктов сгорания дров. Ее можно протопить и раз в сутки, чтобы обеспечить в помещении приемлемый для проживания микроклимат. Но как быть с водяными контурами отопления? Если просто постоянно поддерживать огонь в топке котла, как в обычной дровяной печи, то это будет разорительно с точки зрения расхода топлива, да и крайне утомительно – каждые 2 —3 часа, а то и чаще, подкладывать новую порцию дров. Однако, выход был найден – это воплотилось в создании современных котлов длительного горения.

Особая конструкция отопительного прибора, основанная на применяемых во время его работы физико-химических свойствах твердого топлива, позволяет производить загрузку дров не чаще, чем один раз в 12 – 15 часов, а в некоторых моделях этот срок еще больше, и иногда составляет даже несколько суток.

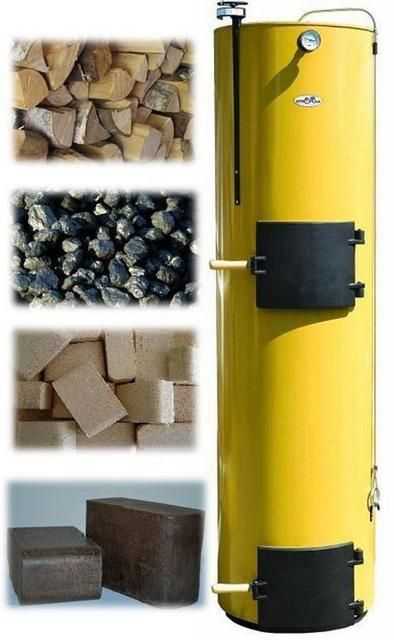

Достоинства подобных котлов еще и в том, что многие из них могут использовать в качестве топлива, помимо дров, и другие его виды. Это могут быть, например, спрессованные брикеты из древесных отходов — пеллеты, которые можно приобрести в магазине, а в ряде случаев – даже изготовить самостоятельно.

Пеллеты — гранулированное топливо для котлов длительного горения

Применяют для твердотопливных котлов каменный уголь или торф. В последнее время стали пользоваться популярностью так называемые «евродрова».

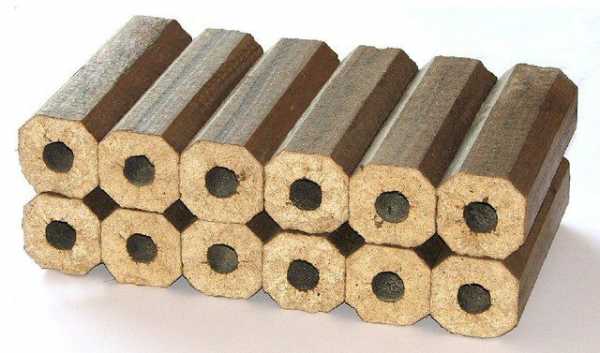

Продукт переработки отходов древесины — брикеты или «евродрова»

Это также продукт переработки отходов деревообрабатывающей промышленности, обладающий высокой энергоемкостью и очень удобный в использовании.

Принципы работы котлов длительного горения

Принцип работы обычной печи на твердом топливе известен, наверное, каждому. В топочную камеру закладываются дрова (уголь, брикеты), а из расположенной ниже поддувальной камеры идет поток воздуха, содержащий кислород, необходимый для процесса горения. Интенсивность горения ограничивается только лишь объемом поступающего воздуха и площадью внешней поверхности топливной закладки.

При обычном сжигании дров не используется в полном объеме заложенный в них энергетический потенциал

По сути, это обычный костер, только заключенный в каменные или металлические стены, и требующий постоянного пополнения запаса топлива. При этом продукты сгорания практически напрямую отводятся в дымоходную систему, лабиринты и повороты которой только лишь улучшают теплоотдачу на элементы конструкции и, в определенной стене приводят к повышению КПД, но никак не могут повысить общую энергетическую отдачу от конкретного вида топлива. Процесс термического разложения древесины проходит очень интенсивно, скоротечно, оставляя достаточно много отходов и выбрасывая в атмосферу неиспользованные возможности.

А эти возможности заключаются в особых свойствах древесины, которые обусловлены ее биохимическим составом. В процессе нагрева этот материал не просто окисляется до состояния угля с выделением обычного углекислого (СО2) и угарного газа (СО). Высокотемпературное воздействие всегда приводит к синтезу летучих углеводородных соединений со сложной химической формулой, а они сами по себе являются отличным газообразным топливом, которое в обычных печах попросту выбрасывается в атмосферу.

Горение дров с ограниченным поступлением кислорода приводит к образованию пиролизных газов, являющихся отличным топливом

Процесс термического разложения древесины называют пиролизом, соответственно, выделяемые при этом горячие газообразные составляющие – пиролизным газом. Характерно, что температура его сгорания, а значит – и теплоотдача, несопоставимо выше, чем получаемые при обычном горении дерева. При этом процессы окисления древесины настолько глубокие, что после них практически не остаётся отходов в виде золы, а в атмосферу после сгорания газообразной составляющей выбрасываются в основном водяной пар и углекислый газ.

Значит, с точки зрения технологии наиболее рационального использования древесного топлива целесообразно минимизировать процесс открытого горения, добиться максимального выделения пиролизного газа, который и будет при сжигании, по сути, являться основным источником тепловой энергии. Именно эти принципы заложены в конструкцию котлов длительного горения.

Разновидности твердотопливных котлов длительного горения

Итак, как, наверное, стало уже понятно из принципа действия котла длительного горения, основная технологическая задача, которая должна быть решена для его корректной работы — это дозирование поступление воздуха в камеру предварительного термического разложения дров и регулировка потоков полученных пиролизных газов и вторичного разогретого воздуха для их сжигания в основной камере сгорания, где, собственно, и организован основной теплообмен с контуром отопления.

При общности задачи, в различных моделях она технически решается по-своему.

1. Одним из вариантов являются конструкции, в которых нагнетание воздуха осуществляется с помощью встроенного вентилятора, а регулировка потоков производится блоком автоматики.

Большинство из подобных котлов скомпонованы таким образом, что камера загрузки и предварительного горения топлива у них расположена сверху.

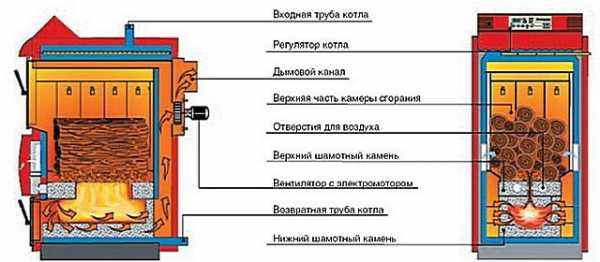

Примерная схема устройства пиролизного котла

После розжига заложенных дров подача воздуха к ним сводится к минимуму, а вентилятор обеспечивает воздушный поток через нижнюю камеру основного дожига, которая выполнена из жаростойких материалов (шамота или керамобетона), не допускающих быстрого прогорания металлических деталей и становящихся, кроме того, хорошими аккумуляторами тепла. Создавшаяся тяга постоянно «подсасывает» образующийся пиролизный газ в нижнюю камеру. На входе в нее установлены керамические сопла, способные выдерживать экстремальные температуры – более 1000 градусов Цельсия.

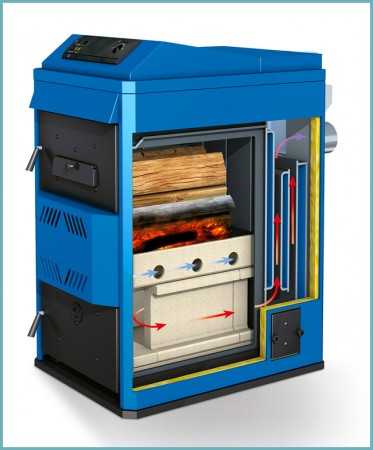

Расположение камер в классической компоновке пиролизного котла

Сгорающие пиролизные газы обеспечивают основной теплообмен с трубами или «рубашкой» водяного контура. Циркуляционный насос, который обычно также завязан с блоком автоматики котла, обеспечивает движение теплоносителя по трубам и радиаторам системы отопления.

Если посмотреть на представленный видеоролик, то даже визуально можно сравнить очень интенсивность горения дров в камере загрузки (практически на уровне вялотекущего тления) и несопоставимую с ними мощь сгорания пиролизного газа в основной камере сгорания.

Видео: устройство и работа пиролизного котла длительного горения «Мотор Сич«

Подобная компоновка камер вовсе не является «догмой» для этого вида котлов длительного горения. Так, например, в котлах модельного ряда «Gefest-profi» камера дожига вынесена назад.

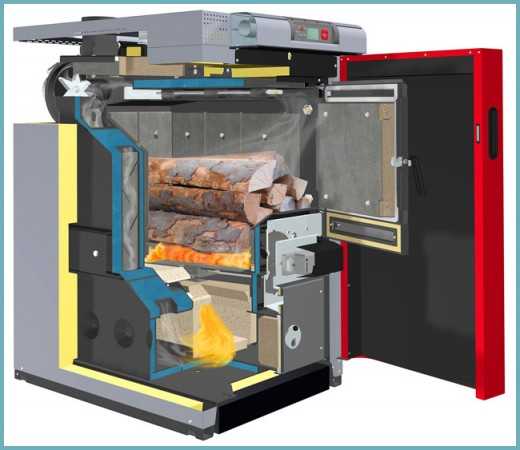

У некоторых моделей котлов камера дожига может располагаться и иначе, например, сзади

Она имеет сложную лабиринтную конструкцию, что способствует наиболее эффективному теплообмену с контуром отопления. За счёт этого достигается очень высокий КПД – до 90 ÷ 93 %, практически все тепло расходуется на нагрев теплоносителя. Об этом говорит и тот факт, что температура газов на выходе в дымоходную трубу – всего около 70 – 110 градусов.

Упомянутые котлы с электронным регулированием всем хороши, однако, имеет очень существенный недостаток. Они полностью энергозависимы – при выключении подачи электроэнергии вентиляторы и блок автоматики не действуют, а значит, и вся отопительная система становится неработоспособной, даже если в доме в возможность естественной циркуляции теплоносителя по контуру. Выход, конечно, есть — это установка системы бесперебойного питания, но она хороша для экстренных случаев. Если перебои в электроснабжении – частое явление, то придется избрать какой-либо другой вариант.

Весьма привередливы подобные котлы и к перепадам сетевого напряжения – автоматика может работать некорректно, и часто для них требуется установка отдельного стабилизатора.

2. Подобных недостатков лишены энергонезависимые котлы длительного горения, в которых организована регулируемая циркуляция воздуха за счет естественной тяги. Примером подобных нагревательных приборов могут служить популярные у потребителей модели «Траян» одноименной российского торгово-производственного объединения и «Буржуй-К» Костромского завода «Теплогарант».

Основное достоинство подобных котлов — полная энергонезависимость

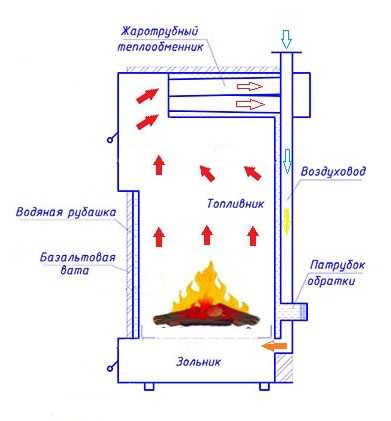

У них обширная загрузочная камера находится снизу, а под ней размещен зольник-поддувало – все, как в классической печи. Заслонка на расположенной внизу дверце для доступа воздуха механически (через цепочку) связана с биметаллическим терморегулятором.

После загрузки дров и их розжига заслонка открыта по максимуму – это необходимо, чтобы началось уверенное горение топлива и запустились процессы пиролиза, для которых нужна температура не ниже 200 градусов.

Затем заслонка закрывается таким образом, чтобы минимизировать поступление кислорода в зону горения дров, и камера переходит на режим тления. Воздух же, пройдя по специальным каналам для необходимого нагрева до нужной температуры, поступает в верхнюю камеру. Подача его осуществляется через специальные трубки, в которых имеются откалиброванные отверстия. Выходя через эти своеобразные горелки, кислород воздуха вступает в окислительную реакцию с поднимающимся из топочной камеры пиролизным газом. Происходит эффективный его дожиг с выделением большого количества тепла, которое расходуется на нагрев теплоносителя, циркулирующего по трубам и водной «рубашке» котла.

Видео: схема устройства и работы котла длительного горения типа «Траян»

Котёл полностью энергонезависим, поэтому он может вполне использоваться при отсутствии электроэнергии в системе отопления открытого или закрытого типа с естественной циркуляцией теплоносителя.

Справедливости ради надо отметить, что подобная схема все же вызывает немало критики со стороны специалистов. Спорить здесь сложно – действительно, по своему КПД и экономичности расхода дров она серьезно уступает котлам с электронным регулированием и принудительным созданием потоков воздуха и пиролизных газов. Однако, независимость от электроэнергии и простота в эксплуатации делают такие котлы весьма популярными у российских потребителей.

3. Еще один технологический подход обеспечения длительность горения твердого топлива с последующим дожигом пиролизного газа – создание таких условий, чтобы процесс сжигания дров шел сверху вниз, только в относительно тонком слое загрузки. Этот принцип, например, применен в популярных и доказавших свою эффективность котлах модельного ряда «Stropuva» одноименной литовской компании.

Вертикальные котлы «Stropuva» могут длительное время работать практически на любом твердом топливе

Эти котлы имеют характерную форму вертикально расположенного цилиндра. Они могут использовать практически любой вид твердого топлива – дрова, опилки, щепу, уголь, брикеты и т.п. Внушительная камера загрузки позволяет им работать на одной закладке весьма длительное время. Так, на одной загрузке дров котел, в зависимости от конкретной модели, способен функционировать от 1 до 3 суток, а на угле этот срок еще более впечатляющий – от 3 до 7 суток.

Секрет кроется в конструкции котла:

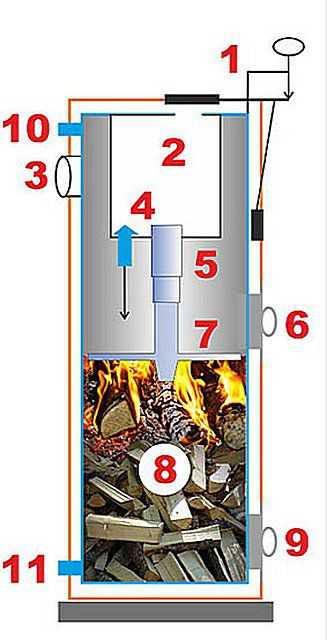

Примерная схема устройства и работы котла «Stropuva»

Через окно (6) осуществляется загрузка имеющегося топлива в камеру сгорания (8). Затем производится поверхностный розжиг с помощью обычным легковоспламеняющихся печных жидкостей. Как только горение началось, на топливную закладку опускается распределитель воздуха (7) – он будет дозировано подавать кислород только в верхний горящий слой. В его конструкции предусмотрены специальные каналы, способствующие равномерному распределению воздушного потока по площади горения.
Для того, чтобы процесс поверхностного горения с сопровождающим его пиролизом шел максимально эффективно, воздух нуждается в предварительной подготовке – нагреве до определенной температуры. Для этого предусмотрена специальная камера (2). Она связана с распределителем телескопическим воздуховодом. Таким образом, распределитель постепенно опускается по мере сгорания топлива под силой собственной тяжести и постоянно находится в верхнем горящем слое.

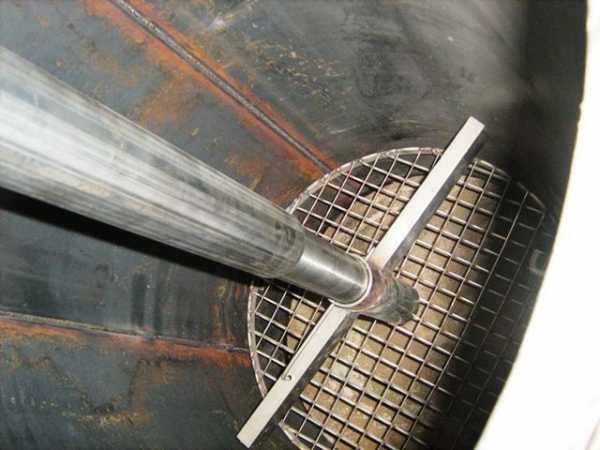

Вместительная камера загрузки с распределителем воздуха и телескопическим воздуховодом

Выделившиеся пиролизные газы дожигаются в верхней части камеры (5). Для этого предусмотрена подача дополнительного воздуха через заслонку (4). Она имеет несколько положений, рассчитанных на разные виды топлива – уголь или дрова.
После дожига газов остаточные продукты сгорания выводятся в дымоход через патрубок (3).
Общая регулировка интенсивности горения, а значит, и выделяемой тепловой мощности котла производится воздушной заслонкой (1), связанной с биметаллическим регулятором, на котором устанавливается заданное значение.
Котел заключен в водяную «рубашку» для теплообмена с контуром отопления – для этого имеются патрубки подачи разогретого теплоносителя (10) и «обратки» (11).
Ревизионное окошко (9) служит для регулярной очистки топки от зольных отложений.

Видео: устройство и работа котла длительного горения «Stropuva»

Некоторые мощные модели котлов «Stropuva» могут оснащаться вентилятором для принудительной подачи воздуха. Однако, все они вполне способны функционировать и на естественной тяге, что делает эти обогревательные приборы полностью независимыми от наличия электроэнергии.

Конструкция котла настолько эффективна, что стала основой для многочисленных самостоятельных разработок, производимых народными умельцами. Так, именно «Stropuva» наверняка стала прототипом популярно в настоящее время печки «бубафоня». Об ее устройстве, правильном расчете и технологии самостоятельного изготовления подробно рассказано в соответствующей публикации нашего портала.

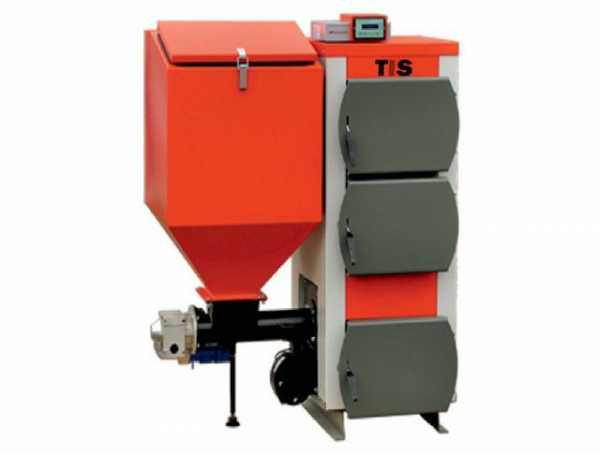

4. Длительность автономной работы котла может быть обеспечена и автоматизацией подачи твердого топлива в камеру сгорания. Эта схема реализована в котлах, использующих в качестве топлива гранулированные древесные отходы – пеллеты.

Пеллетный котел с автоматической подачей топлива всегда отличает вместительный загрузочный бункер

По сути, это тот же котел длительного горения, имеющий несколько камер сгорания, но дополнительно оборудованный специальным бункером для загрузки гранулированного топлива. Непрерывная подача пеллет в топку осуществляется посредством вращающегося гибкого или жесткого шнека.

Примерная схема подачи гранулированного топлива в котел

Специальные фото- и термодатчики отслеживают интенсивность горения и наличие топлива, вырабатывая соответствующие управляющие сигналы для своевременной подачи пеллет в область горения в необходимом количестве.

Подобная схема считается очень эффективной и имеющей широкие перспективы. К ее основному недостатку можно отнести полную зависимость от электроснабжения. Впрочем, такие котлы вполне могут быть переведены и на обычную ручную загрузку дров или угля. Система достаточно сложна в монтаже и регулировке. И еще один минус, который пока что ограничивает широкое распространение подобных котлов – ненасыщенный на текущий момент рынок гранулированного топлива, могут возникнуть определенные проблемы с его приобретением. Перед установкой подобного котла, чтобы не тратить немалые деньги попусту, следует гарантировано заручиться надежной поставкой пеллет от их производителя.

Видео: достоинства пеллетного котла с автоматической подачей топлива

Подведем итоги

Итак, котлы на твердом топливе рано списывать в разряд устаревшей, неактуальной отопительной техники. Благодаря современным инновационным технологиям они получили «второе дыхание» и свободно конкурируют с другими типами котлов – газовыми и электрическими.

Котлы длительного горения имеют солидный КПД, доходящий у некоторых моделей до 90 – 95 %. Тепловые потери, благодаря продуманным процессам дожига пиролизных газов и конструкции теплообменников, сведены к минимуму. По эффективности и экономичности они ничуть не уступают газовым.
Выброс от подобных котлов в атмосферу не представляет угрозы для окружающей среды, все составляющие – водяные пары и углекислый газ, легко усваиваются растениями.
Доступность топлива и автономность, независимость от наличия газовых магистралей – одно из основных преимуществ подобной техники. Нет необходимости в утомительных разрешительных процедурах при установке котла. В регионах, где нет недостатка дров – это оптимальный вариант для организации отопления дома.
Котлы могут иметь встроенный второй контур для горячего водоснабжения дома. Даже если его нет, несложно подключить к ним бойлер косвенного нагрева.
Котлы длительного горения – достаточно неприхотливы и просты в обслуживании. При правильной эксплуатации они рассчитаны на несколько десятилетий работы.

Основными недостатками подобных котлов можно считать следующее:

Каким бы продолжительным ни был срок работы от одной загрузки, все равно придется периодически вмешиваться в этот процесс для пополнения запасов топлива к камере сгорания.
В отличие от газовых или электрических, обязательными профилактическим мероприятием является регулярная очистка котла от скопившейся золы во избежание ее коксования на стенках камер.
Под котел на твёрдом топливе обязательно требуется отдельное помещение с хорошей вентиляцией и дымоходом. Эти приборы всегда – достаточно массивные, поэтому под них необходимо подготовить усиленную площадку.
Необходимо дополнительное место для создания запасов твердого топлива с обязательным соблюдением правил его хранения. Подобные котлы достаточно чутко реагируют на уровень влажности дров. Считается предельной величиной влажность до 20% — при ее превышении возможна резкая потеря КПД прибора.

stroyday.ru

виды и характеристики дровяных устройств

У туристов есть обязанность «кострового» — он следит за сохранностью и интенсивностью пламени в костре. Владельцы частных домов с дровяным отоплением автоматически становятся «костровыми».

Следить, чтобы огонь не погас, держать наготове очередную порцию дров под рукой — неудобно.

Решение проблемы — котёл длительного горения. В отличие от традиционного колосникового имеет увеличенную загрузку дров, больший КПД, регулирующую автоматику.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Виды дровяных котлов длительного горения

Котлы длительного горения бывают:

Управляемыми колосниковыми. Это обычные серийные котлы, в которых устанавливается регулируемая турбина, автоматика, связанная с насосом и датчиками. Горит на 25—30% дольше обычного.
Пиролизными с шахтной загрузкой. В этих котлах применяется принцип разложения древесины на горючие газы, которые сжигаются в отдельной камере. Горят долго, имеют отличную управляемость и КПД.
С порционным сгоранием топлива. Принцип верхнего горения и технология подачи воздуха через телескопический воздуховод позволяют добиться жаркого оптимального горения. Большая загрузка дров не сгорает не целиком, а прогорает сверху вниз.

Характеристики котлов на дровах

Стоимость системы отопления дома не позволяет делать ошибки — при замене котла придётся изменять и обвязку, что дорого и сложно. Важно рассмотреть плюсы и минусы технологии длительного горения, чтобы сделать правильный выбор.

Плюсы

Большой запас времени горения. Между топками промежутки достигают нескольких дней, весь этот срок заходить в котельную не нужно. Подойдёт хозяевам, которые подолгу отсутствуют дома, а также ценящим своё личное время.
Благодаря постепенному горению топлива и системе теплосъема КПД котлов повышается до 90%. Температура выходящих газов в трубе ниже, чем в традиционных печах, весь жар передаётся в теплоноситель.
Дрова как топливо доступны везде, где живут

ogon.guru

дровяной для отопления частного дома, отопительный котел

Самый распространенный вид – чугунные твердотопливные котлы, предназначенные для сжигания угля и дровДля чего нужен котел в доме? В процессе строительства жилья очень часто появляется необходимость создания автономного отопления. Очень выгодно, если к дому есть возможность подвести газ. В ином случае, конечно можно использовать и газовую установку, однако здесь следует учесть что электричество – это дорогой ресурс. И остается вариант – использовать стандартную дровяную печь, которая может подключаться к водяному контуру. Если вы считаете, что такая установка не выгодна, то вам следует ознакомиться с котлами длительного горения на дровах.

Дровяной котел: какой выбрать

Можно сказать, что в определенный период времени, такие установки пользовались не слишком большой популярностью среди потребителей, так как их использование было очень хлопотным, а подкладывать дрова каждые несколько часов хотел не каждый. Кроме того увеличивать работу за счет поршневых питателей или шнековых было не выгодным делом, ведь они работали только с мелкими горючими веществами. Все это привело к тому, что производители занялись решением этой проблемы. И если изначально большие дрова просто нельзя было закладывать в топку, то производители пошли другим путем и сделали так, чтобы они горели дольше.

На современном рынке отопительных систем представлено несколько типов котлов, отличающихся используемым топливом, коэффициентом полезного действия, способом монтажа, стоимостью и другими параметрами

На данный момент вы можете встретить 3 типа котлов длительного горения:

Котел с наличием длинной топки;
Котел, который обладает верхним горением;
Котел газогенераторный.

Теперь нужно разобраться в каждом виде отдельно. Первый тип включает в себя топку вытянутого типа, что и отличает его от классических моделей. Во время работы в камеру сгорания попадает определенная дозировка воздуха, что позволяет увеличить его работу до 8 часов с одной закладкой.

Если вы повернете спичку головкой к низу, то она сгорит быстрее, чем, если бы она была в ином положении. Этот факт и был учтен при создании котла с верхним горением топлива. Мы привыкли, что обычный котел использует традиционный тип розжига, который осуществляется снизу, но данный котел использует камеру сверху. Благодаря этому дрова сгорают сначала сверху и пламя плавно опускается вниз В остальном, функционирование этой установки ничем не отличается от стандартного типа.

И последняя установка, которая приобрела название – пиролизная, считается самой высокотехнологичной. Ее конструктивные особенности более сложны, но и экономичны, так как одной закладки топлива хватит на продолжительность работы около 12 часов.

Главные особенности: дровяные котлы длительного горения для отопления дома

Благодаря широкому ассортименту такой экономичной установки как этот котел вы можете использовать ее не только как самостоятельный источник тепла для того чтобы обогреть частный дом или постройку, но и как альтернативную установку, которая будет включаться в случае прекращения подачи газа. Но перед тем как приобрести котел, вы должны ознакомиться с некоторыми важными его особенностями.

Котлы на традиционных твердых видах топлива не теряют свою популярность, а также имеют свои важные достоинства

А именно:

Котлы могут быть как полностью автономными, так и работающими от электричества;
Каждая модель котла, способна отопить только определенную площадь;
Выбор котла должен зависеть от доступности определенного топлива в вашей местности;
Любая модель имеет определенный показатель тепловой утечки;
Агрегат способен поддерживать определенную температуру.

Кроме установок промышленного типа есть большое количество вариантов котлов самодельного вида, которые работают на дровах. Многие умельцы изготавливают их из подручных средств. Некоторые самодельные установки вполне могут составить конкуренцию многим заводским продукциям. Само качество самостоятельной изготовки будет зависеть от того насколько квалифицирован сварщик и какое направление имеет устройство. Нужно учитывать тот факт, что для бытового помещения не нужен красивый внешний вид и сложная конструкция.

Как использовать дровяные котлы длительного горения

Котлы дровяного типа могут отличаться не только по конструкции, но и камерой сгорания, а так, же материалом изготовления. Для того чтобы сделать теплообменник, в основном используют сталь или чугун. Каждый представленный материал имеет как положительные стороны, так и определенные недостатки. Например, чугун сможет обеспечить стабильность в работе и долгое остывание. Он показывает продолжительный срок работы, чаще всего это не менее 25 лет, однако если перепады температуры будут частыми, то вскоре материал разрушится. Стальные же конструкции более устойчивы к перепадам, но их срок эксплуатации не более 15 лет. Кроме того материал предрасположен к коррозии.

Что касается особенности применения этик отопительных приборов, то они заключаются в следующем:

Как правило, угарный газ, выделяемый в процессе работы котлов, не выходит в дымоход. Он становится сырьем для горючего газа, что дает основание считать о том, что работа экологически чистая.
Нагрев теплового носителя равномерный.
Процесс сгорания может быть отрегулирован. Это делается при помощи воздуха.
В процессе сжигания выделяется достаточное количество, как золы, так и сажи;
Для оптимальной работы установки, необходимо выделить отдельное помещение.
Топливо нуждается в контроле над сухостью. Если влажность будет повышена, то энергетические качества будут снижены.

Следует так же добавить, что если у вас есть такая установка как котел, то нужно будет организовать дополнительное пространство для того чтобы хранить топливо. Место должно быть удаленным от самой установки и других ненужных поверхностей.

Котлы на дровах для дома: принцип работы

Данные установки можно разделить на несколько видов. Здесь можно увидеть как одноконтурные, так и двухконтурные котлы. Последний включает в себя особенный принцип действия, первый же осуществляет исключительно обогрев, в то время как двухконтурный может обеспечить еще и ГВС. Не смотря на то, что они обладают своими особенными характеристиками, есть и средние показатели.

Твердотопливные котлы, в которых сжигается древесина, известны человечеству весьма долгое время

Например:

Мощность таких котлов составляет примерно 100 кВт;
В качестве топлива может выступать не только древесина, но и уголь с торфом;
Температура жидкости на входе может достигать показателя минимум 50 градусов;
На выходе, вода может достигнуть отметки 80 градусов;
1 атм – это рабочее давление котла, а КПДбудет около 89%, он зависит от типа топлива и влажности;
Общий вес котла не выше 400 кг;
Отработанные газы не превышают показатель в 270 грудов;
Максимальная длина загрузочного топлива должна составлять не более 35 см;
Общее время работы составляет приблизительно от 10 до 12 часов.

Котлы с такими показателями имею хорошую безопасность и защищены от перегрева. Они могут быть размещены в любом помещении. Чаще всего их используют в том случае, если нет возможности установить другой агрегат. К тому же можно добавит тот факт, что именно эти установки позволяют поддерживать экологическую чистоту и экономить бюджет.

Выбираем дровяной котел отопления

При выборе дровяного котла для отопления нужно учитывать очень много критериев.

Постоянные подорожания нефти и газа на мировом рынке энергоносителей сделали твердотопливные котлы актуальными в качестве бытовых отопительных приборов

Вот некоторые из них:

Мощность котла для требуемой площади;
Уровень КПД;
Материал изготовления, так как от него зависит весовая категория;
Производитель, лучше отдать предпочтение проверенным фирмам;
Наличие свободного пространства для установки и размещения топлива;
Цена.

Сюда же можно отнести еще и принцип установки, а так же габариты котла. После того как вы определились с конкретной моделью, ее необходимо осмотреть на предмет целостности, для того чтобы в дальнейшей эксплуатации не возникло никаких проблем. А для того чтобы работа была исправной и долгой, достаточно правильно выполнять все условия эксплуатации. Так, например топливо должно быть как можно суше, это обеспечит достаточный уровень КПД.

Отопление дома дровами: что нужно учесть

Нужно заметить, что никакой тип отопления, в том числе и дровяное не сможет вас спасти, если помещение не было утеплено. Тепловая потеря в данной ситуации может составить 25 тыс. кВт за одни сезон, а это далеко не малый показатель.

Для того чтобы дровяное отопление в доме было организовано верно, потребуется учесть следующие факторы:

Необходимую тепловую мощность общей системы. Как уже было сказано, это зависит от утепления помещения, а так же от климата, который присущ вашему району.
Обязательность в организации котельной. Обратите внимание на то, что дровяные котлы должны быть установлены исключительно в отдельном помещении, которые будут отвечать всем требованиям безопасности.
Организация места для хранения топлива. Правила безопасности утверждают, что хранить топливо в одном помещении с установкой нельзя.

Дровяной отопительный котел долгого горения, это лучший выбор для частного дома. Такие тепловые установки не только современные, но и выступают как экономичный вариант твердотопливных установок, который подходит даже для подключения к водяным контурам для обогрева. При этом тепловые показатели не могут сравниться даже с АГВ. Об этом вы можете узнать подробнее, сделав обзор нескольких моделей. Прежде чем решиться на приобретение дровяного котла, позаботьтесь о выполнении всех правил безопасности и убедитесь в том, что установка подойдет для вашего дома. Взвесьте все положительные и отрицательные стороны каждого из отопительных приборов.

Устройство котла отопления на дровах длительного горения (видео)

Отопление котлом длительного горения на дровах – это не только удобство в применении, но и выгодное решение. Именно они позволяют достичь комфортной температуры в доме, а кроме того они не нуждаются в частом обслуживании. Все показатели такой установки вызывают не малый интерес пользователей к установкам этого вида и именно по этой причине они стали широко распространенными в любой местности.

Добавить комментарий

teploclass.ru

Котлы длительного горения на дровах для дома

Актуальность использования дровяных котлов обеспечивается и их универсальностью. Они могут работать не только на дровах, но и на брикетированном торфе и отходах деревообрабатывающей промышленности сельскохозяйственного производства.

К сожалению, большинство ранее выпускаемых моделей дровяных котлов имели относительно короткий цикл горения и требовали постоянного добавления топлива. От этой проблемы позволяют избавиться отопительные устройства длительного горения, которые могут иметь в своей конструкции водяной контур.

Выбор дровяного котла

При выборе отопительного устройства длительного горения, работающего на твердом топливе, преимущественно дровах, необходимо учитывать следующие нюансы:

Для увеличения теплоотдачи установки при отоплении индивидуального загородного дома, где предполагается постоянное проживание, потребуется установка дополнительного оборудования.
Котлы длительного горения, использующие в качестве топлива дрова, наряду с неоспоримыми преимуществами имеют и ряд недостатков.

К положительным моментам при использовании дровяного отопительного прибора следует отнести:

Длительный цикл горения одной порции, который обычно равен 3,-4 часам, а у лучших моделей может достигать 12 часов.
Возможность комбинации различных видов твердого топлива.
Высокая автономность работы, благодаря которому отопитель не нуждается в подключении к внешним коммуникациям или магистралям.
Дешевизна и доступность топлива.

Наряду с приведенными положительными свойствами, твердотопливные котлы имеют и ряд недостатков, основными из которых считаются:

По сравнению с классической конструкцией твердотопливных устройств, приборы длительного горения имеют более высокую стоимость.
Использование топлива с низкой теплотворной способностью (дрова, отходы деревопереработки и сельскохозяйственного производства) приводят к снижению эффективности работы.
Работа отопителей не может быть полностью автоматизирована и требует постоянного вмешательства человека.
Отсутствие устройств автоматики, позволяющих регулировать температурный режим.

Для установки котла длительного горения в доме, где планируется постоянное проживание, целесообразно оборудовать отдельную котельную или соорудить отдельно стоящую пристройку. В последнем случае, в помещении пристройки можно оборудовать склад для хранения топлива.

С точки зрения экономической целесообразности, наиболее выгодно использовать в качестве топлива отходы деревопереработки. Однако, большинство домохозяев, из-за низкой теплотворной способности этого вида топлива, используют его в качестве добавки к дровам.

При этом, следует учитывать, что эффективность работы отопителей будет зависеть от качества и типа дров. Лучше использовать хорошо просушенную древесину лиственных пород. Большинство моделей промышленно выпускаемых котлов длительного горения нуждаются в дровах, длина полена которых не превышает 40 сантиметров.

Конструктивные особенности

Дровяные отопительные устройства длительного горения делятся на две большие группы:

Котлы с удлиненной топкой.
Пиролизные, двухтопочные отопительные агрегаты.

Сегодня, наиболее востребованы и пользуются высокой популярностью котлы с удлиненной топкой, благодаря форме и длине которой увеличивается время сгорания топлива. Благодаря дозированной подаче воздуха, горение происходит более равномерно, что также увеличивает цикл загрузки камеры.

В пиролизных агрегатах, топочная камера разделена на две части, в каждой из которых сгорание топлива обеспечивается верхней и нижней подачей воздуха.

Особенности работы однотопочных агрегатов

Современные дровяные отопительные агрегаты с одной камерой сгорания обычно оборудуется теплообменником, к которому можно подключить контур водяного отопления, в качестве которого можно использовать стандартную систему водяного отопления индивидуального жилого дома.

При работе котла, работа всего оборудования происходит следующим образом:

В топку закладываются дрова, выделяющие при сгорании тепловую энергию.
Теплообменник аккумулирует ее и нагревает теплоноситель, циркулирующий через змеевик теплообменника.
Циркуляция теплоносителя в системе отопления обычно осуществляется гравитационным способом.

Для повышения эффективности, функциональности и комфортности использования устройств этого типа, однотопочные котлы длительного горения могут комплектоваться:

Циркуляционным насосом, для интенсификации циркуляции теплоносителя в системе отопления.
Вторым водяным контуром, к которому подключается бойлер или теплоаккумулятор.
Системой получения горячей воды.

Для получения горячей воды, лучше приобрести промышленно-изготовленную модель со встроенной системой водонагрева. Эти устройства позволяют получать и использовать для бытовых нужд горячую воду, не забирая ее из отопительной системы.

Особенности работы пиролизных котлов

В отличие от однотопочных котлов, пиролизные агрегаты имеют камеру сгорания, разделенную на две части. В первую камеру загружается топливо, при сгорании которого выделяет водяной пар, поступающий во вторую топку, где под действием высокой температуры происходит его нейтрализация.

Во второй топке происходит интенсивный процесс горения. Первая и вторая топочные камеры разделены колосниками. Для интенсификации процесса горения используется специальный дымосос. По сравнению с обычными, однотопочными агрегатами, пиролизные устройства имеют большую конструктивную сложность, которая компенсируется более высокими коэффициентом полезного действия и тепловой эффективностью.

Работа дровяного пиролизного котла длительного горения происходит следующим образом:

Топливо раскладывается на колосниковой решетке.
Котел разжигается, топочная дверка плотно закрывается и включается дымосос.
При сгорании топлива, внутри первой камеры образуется высокая температура, которая интенсифицирует процесс бескислородного горения (сухой перегонки дров), при которой выделяется водяной пар, угарный газ, водород и азот.
Водогазовая смочь поступает во вторую камеру, где благодаря избыточной подаче воздуха она сгорает, а выделяемое тепло дополнительно обогревает первую топку, что дополнительно интенсифицирует процесс пиролиза.

К достоинствам этого вида отопительных агрегатов относится:

Пиролизная схема горения позволяет продлить цикл работы от одной порции топлива до 12 часов.
Благодаря двухкамерной системе горения обеспечивается более полное сгорание топлива, с минимумом отходов в виде золы и нагара внутри дымохода.
Двухкамерная система горения позволяет повысить коэффициент полезного действия отеплителя и его тепловую эффективность.
Наличие двух камер сгорания позволяет в определенной степени регулировать процесс горения, что выражается в частичной автоматизации этого типа котлов.
Современные модели бытовых пиролизных агрегатов позволяют использовать большеразмерные поленья, что снижает трудоёмкость подготовки топлива.

К недостаткам этого типа устройств следует отнести:

Более высокую стоимость, которая может превышать цену однотопочных аналогов почти в два раза.
Для работы дымососа требуется электроэнергия, поэтому при отсутствии света пиролизные котлы неработоспособны.
При неполном сгорании низкосортного топлива, интенсивно образуется деготь, который при дефиците кислорода не сгорает, а конденсируется и закоксовывается на внутренних поверхностях дымохода.
При использовании пиролизных отопителей в системе водяного отопления, необходимо чтобы температура воды в оборотной магистрали («обратке») была не ниже +60°С.

Наиболее популярные модели

«Buderus Logano G221-20»

Лидирующие позиции в рейтинге отопительных котлов длительного горения занимает эта германская модель, выпускаемая в России. Котел предназначен для обогрева помещений площадью до 220 квадратных метров и способен использовать поленья длиной до 68 сантиметров.

Опционно, эта модель может комплектоваться циркуляционным насосом. Немаловажное значение имеет эстетичность и простота подключения агрегата, которая позволяет установить его не специально отведенном помещении, но и в прихожей или во входном тамбуре.
