Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.


Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.


Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

  • Сварочный аппарат;
  • Электроды для сварки металла;
  • Инструмент для резки металла, например, болгарку;
  • Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
  • Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
  • Два листа металла толщиной в 10 мм;
  • Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
  • Арматуру;
  • Колесник;
  • Врезной металлический кран;
  • И 4 комплекта дверных петель.


Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

  1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.

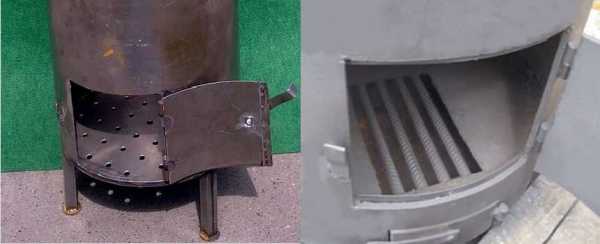

  2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
  3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
  4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
  5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: «Как сделать сетку на трубу для камней в бане – теория и практика»). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
  6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: «Как сделать и установить бак на трубу для бани – практические рекомендации»). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
  7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

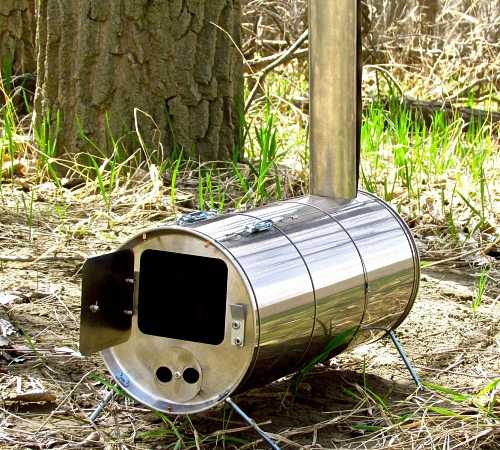

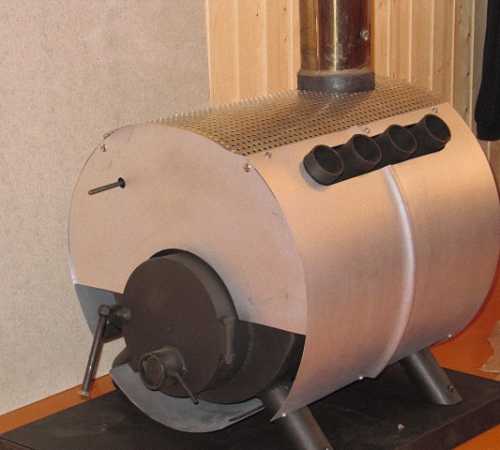

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

  • Основная труба должна быть длинной в 75 см и диаметром в 53 см;
  • Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.



Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

  1. Расположите трубу горизонтально и приварите к ней ножки;
  2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
  3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
  4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
  5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
  6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

trubaspec.com

Как сделать печь для бани из трубы своими руками: видео, чертежи

Настоящий русский человек никогда не откажет себе в удовольствии попариться в баньке. А что считается центровой составляющей любой бани? Без сомнений — это печка. Современный рынок готов продемонстрировать вам разные устройства. Но подобные конструкции оказываются не каждому по карману. Тогда в голову закрадывается мысль — могли бы вы обойтись без сторонней помощи? Практика показывает, что достаточно небольшого навыка в использовании сварочного аппарата и у вас всё получится.

О разновидностях

Самая экономная, распространенная и легкая в монтаже печка — это печь из трубы. Вам даже не придется знакомиться с азами печного мастерства. Данная статья познакомит вас с парочкой разновидностей банных печей. Сначала речь пойдет о такой, где труба будет установлена вертикально, а затем горизонтально.

Поэтапное руководство

Изготовление банной печи с вертикальной трубой

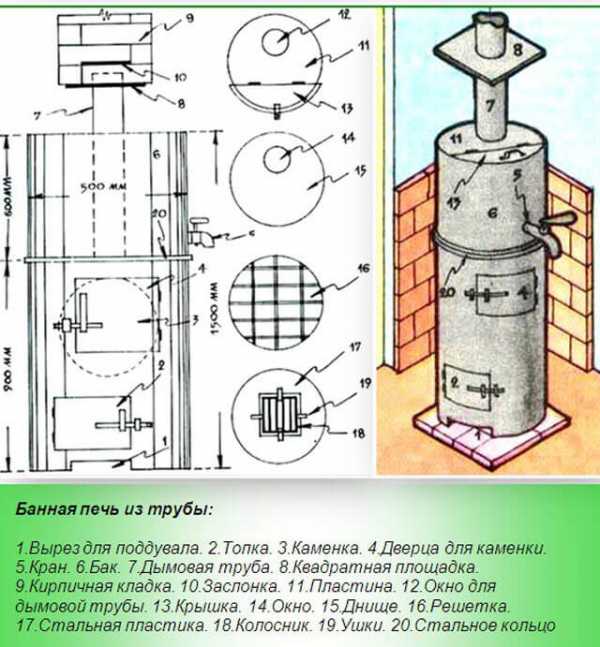

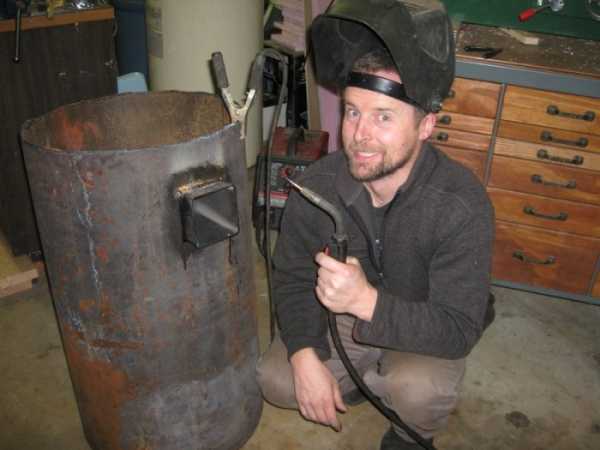

Самодельная печь для бани из трубы (вертикальная)

Для изготовления такой конструкции вам в помощь надо взять аппарат для сварочных работ, инструменты, чтобы резать металл, сварочные электроды, труба (два куска 60 и 90 с диаметром 50 см и больше, с толщиной стенок в 10 мм), арматуру, дымоходную трубу с диаметром 15 см (длина должна позволить еще трубе возвыситься над крышей), врезной кран из металла, труба с диаметром 35 сантиметров (для каменки), металл (пару листов толщиной 10 мм), колесник и дверные петли (четыре комплекта).

Тот кусок трубы, который длиннее, будет использован для топки, а труба для бани покороче будет использована в качестве бака для воды.

Как сделать вертикальную трубу своими руками

Ваши дальнейшие действия:
• вы должны подготовить металлический лист. Из него надо будет вырезать овал. Это будущее дно. Диаметр этого круга должен быть аналогичным диаметру главной трубы. Потом берете большой отрезок трубы и к нему уже приваривается это самое дно.
• не плохо было бы тут же укрепить конструкцию. Для этого вам надо подготовить металлический каркас из профиля. В будущем это станет ножками.

банные печи из трубы

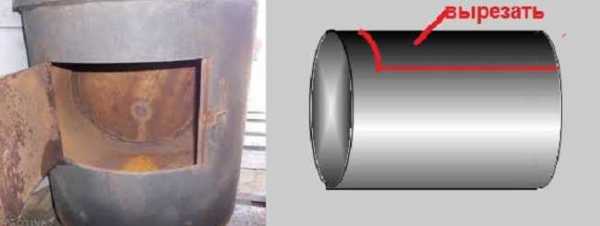

• далее приступайте к изготовлению дверки. Располагаться она будет сбоку, от дна должно быть четыре сантиметра. Её размеры 25 на 8. Вырезать её можно болгаркой. На куске петли, который вы вырежете, надо будет расположить ручку и щеколду. Они привариваются.
• теперь придется позаботиться о колосниковой решетке. Вам снова понадобится металл. Вернее, металлический круг. У внутренней трубы и этого круга должен совпадать диаметр. Вам надо разметить центр этого круга и вырезать прямоугольник. Центр этой фигуры будет заварен прутьями арматуры, которые надо выложить в виде решетки.
• от колосника надо отступить сантиметров 20 и вырезать дверку, в которую надо будет закладывать топливо. Размер — 25 на 25. Делаете петли и закрепляете запорную ручку.
• Ну а сейчас настало время каменки. Работа может быть выполнена несколькими способами. Начинайте с основания. Оно понадобится для того, чтобы было куда положить камни.
Ваше вниманию будет представлен способ попроще. Для этого вам надо приготовить прутья. Находите верхний край трубы и от него вглубь отмеряете 15 см. На этом месте надо наварить решетку. Именно на ней и будут располагаться камни.

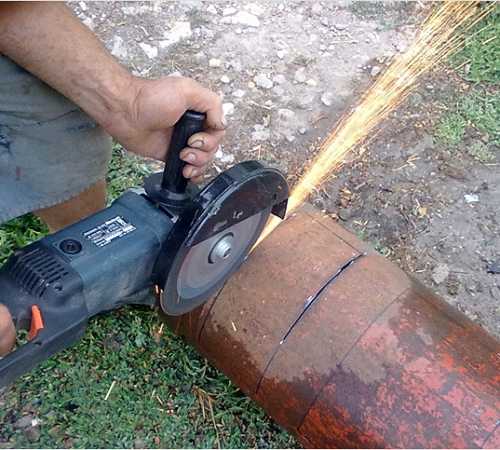

Работая с опасным инструментом, не забывайте о средствах защиты

Чтобы у вас была возможность в дальнейшем достать камни, вам надо будет немного выше решетки для камней прорезать отверстие прямоугольной формы размером 25 на 8. И так же оборудовать его дверкой. Тогда вам будет легче производить замену камней и счищать нагар с решетки.

Такую конструкцию конечно соорудить проще, но у неё есть свои минусы. К примеру, при большом количестве наложенных камней может быть нарушена циркуляция воздуха в печи. Тогда дым выйдет в саму баню.

• теперь переходите к баку для воды. Для этого понадобится труба, которая по высоте меньше. К ней приваривается дно. Образуется бочка. В дне надо сделать дырку для дымоходной трубы. Диаметры должны быть одинаковыми. Берете парубок, вставляете го и ввариваете.

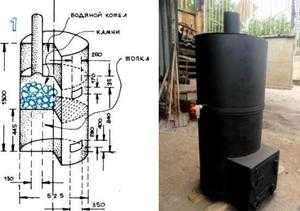

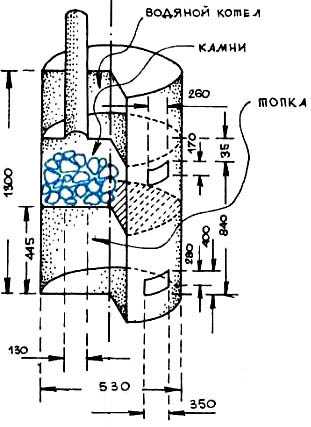

Чертеж вертикальной трубы

• будет удобнее, если крышка бака будет сделана из двух частей. Берется круг аналогичного диаметра как и бак. Потом он делится пополам.
• Снизу бака надо разместить кран для забора горячей воды.
• и последний штрих — сварить части между собой.
Таким способом вы можете смастерить печку из трубы в 500 мм. Какой бы не был диаметр трубы, принцип работы тот же самый. Главное условие заключается в толщине стенок (10мм). Иначе печь может быстро перестать быть рабочей.

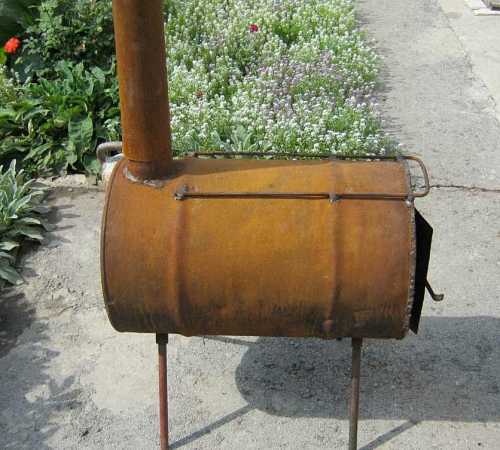

Горизонтальная печь

печь из трубы своими руками горизонтальная

Чтобы приступить к изготовлению банной печи с трубой, которая будет располагаться горизонтально, придется так же заготовить некоторые материалы. В принципе, они те же самые, что и в предыдущем случае: сварочный аппарат плюс электроды к нему, то, чем можно порезать металл, в этом случае трубы нужны других размеров по 75 см и диаметром 53 (толщина стенок такая же 10 мм), потом ещё нужна одна труба с диаметром 11,4 см, колосники, стальная арматура, петли для дверей, пару листов из металла, нержавейка и врезной кран.

Отличительная особенность подобного строения заключается в том, что вы можете самостоятельно определиться с местом расположением бачка для воды: на самой топке или привешен за ней. Чаще всего бак изготавливают отдельно.

• Главная труба должна быть расположена вами горизонтально. Если есть желание, то можете сразу и ножки приварить.
• Вам надо опуститься к нижней точке, которая находится на трубе. От неё отсчитываете такое расстояние, которое равнялось бы 1/3 диаметрам. Далее вам понадобится металлический лист. Из него вы должны вырезать прямоугольник, длина которого составляет 750 мм, а ширина приравнивается к тому расстоянию, которое вы замеряли. Это будущая площадка, где будут закладываться дрова.

горизонтальные банные печи из трубы

Как сделать горизонтальную печь из трубы своими руками

В центре этого прямоугольника организовывается дырка для колосниковой решетки.
• то, что у вас получилось, надо приварить теперь к трубе.
• подготовьте два металлических прямоугольника 53 на 70. Это торец печи. Приваривать эти части надо к торцу основной трубы.
• Лицевая часть должна быть оборудована отверстиями, которые в будущем станут поддувалом и топливной камеры.

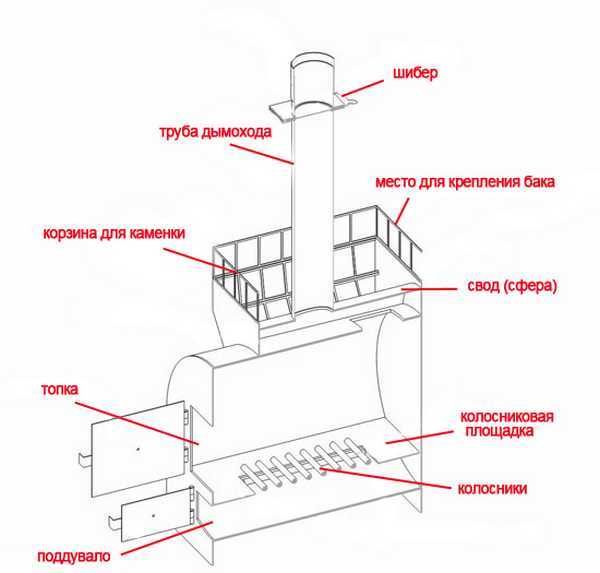

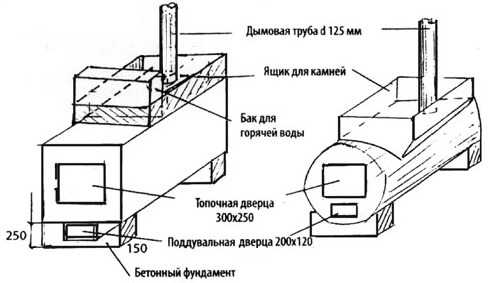

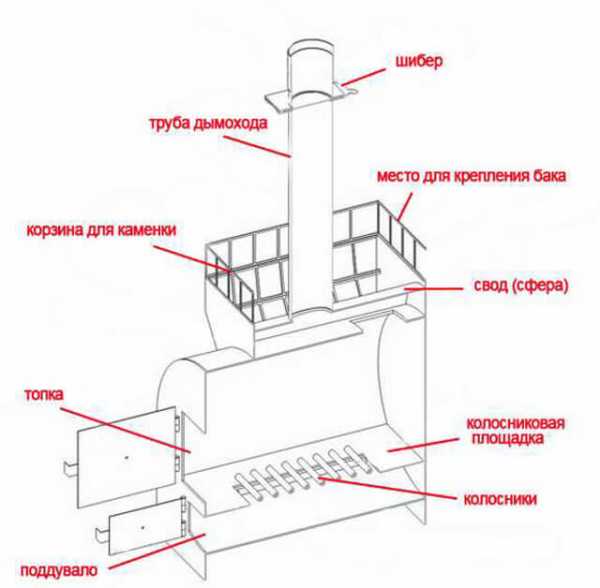

Банная печь из трубы горизонтальная. Схема

• теперь надо позаботится о том, через что будет выходить дым. Отверстие будет расположено вверху главной трубы поближе к задней стенке.
• Труба, у которой диаметр равен 20 см, а длина 35 см, будет разделена на две равные части. Торцы одно половины надо заварить. Где-то в районе середины нужно прорезать отверстия для дымоходной трубы.
• туда, где должна быть дырка для дымовой трубы, вы должны вставить патрубок и приварить его.
• арматуру вы будете использовать как материал для изготовления корзины для камней. Её месторасположение — над топкой.

• бак, в который будут заливать воду, вам надо будет сделать из нержавеющей стали.

o-trubah.com

Как сварить печь для бани из трубы своими руками

Простую и вместе с тем эффективную печь для бани можно изготовить самостоятельно из обычной металлической трубы диаметром 0,5-0,6 м. Для такой печи нужны минимум времени и материала, при этом она способна обогреть баню объемом до 20 кубометров. Печь для бани из трубы имеет максимально простой дизайн и может быть вертикального или горизонтального исполнения. К достоинствам таких печек можно отнести минимум сварных швов, а значит и повышенную надежность, так как прогорают печи чаще всего именно в местах сварки.

Принцип работы печи для бани

Рекомендуемая толщина стенки – 8 мм и более. Кроме трубы понадобится листовое железо, дымовая труба с диаметром 120-150 мм, обрезки арматуры, а также сварочный аппарат и болгарка.

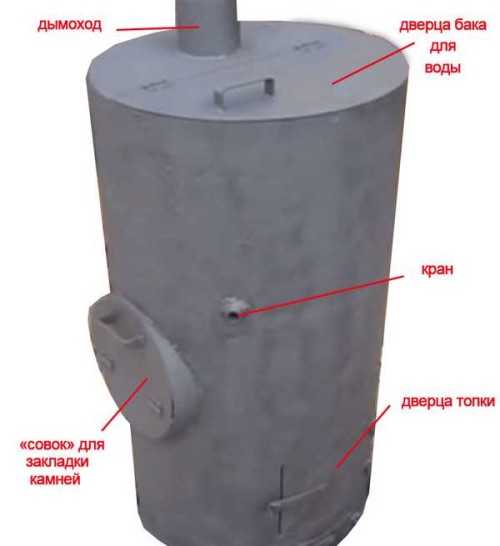

Вертикальная печь из трубы

Для такой печки понадобятся отрезки трубы длиной 0,9-1 м и 0,5-0,6 м. Технология выполнения вертикальной печи из трубы довольно проста.

  1. Готовят опалубку под фундамент. Ширина опалубки равна диаметру трубы плюс 0,5 м. Укладывают арматуру и заливают бетоном. Толщина фундамента должна получиться не менее 20 см. После застывания бетона выкладывают пол кирпичом или тротуарной плиткой.
  2. Выравнивают нижний край длинного отрезка трубы – это будет основание печи, и стоять она должна ровно. Вырезают с одной стороны поддувало с размерами 5х20 см. Одновременно поддувало будет играть роль зольника.
  3. Над поддувалом крепят с помощью сварки дно топливника. Для этого вырезают из листового металла толщиной не менее 12 мм круг по диаметру трубы, в центре его прорезают отверстие для колосника. Колосник можно купить в магазине или изготовить самостоятельно, наварив на вырезанное отверстие стальной пруток в виде решетки, оставляя зазоры, равные диаметру прутка.
  4. Вырезают окно для топки размером 25х30 см, расстояние от дна топки – около 5 см. Приваривают петли и  закрепляют на нем дверцу. Если есть необходимость вынести топку в соседнее помещение, можно также приварить фартук прямоугольной формы вокруг дверцы, отступив от нее 5- 10 см со всех сторон.
  5. Над топкой выполняют отсекатель – прямоугольный металлический лист со срезанными углами, за которые лист приваривают к трубе. Между сторонами отсекателя и трубой остаются зазоры, достаточные для прохождения дыма. Таким образом, создается циркуляция потоков дыма вдоль стенок, что способствует их нагреву.
  6. На 5-10 см выше отсекателя к стенкам трубы приваривают решетку из металлического прутка диаметром 12-16 мм. Это будет дно каменки. Дверцу каменки располагают так, чтобы ее было удобно открывать со стороны парилки. Дверцу выполняют аналогично топочной.
  7. Верх каменки заваривают металлическим листом с отверстием, диаметр которого равен диаметру дымовой трубы. По верхнему краю каменки можно наварить ограничители для бака,  если бак будет съемным.
  8. Бак для воды можно сделать из обрезка такой же трубы или из нержавеющей стали. Дно бака в точности должно повторять верх каменки. К дну приваривается труба – она должна проходить через центр бака и выходить за его верхние пределы на 20-30 см. Верх бака оборудуют съемной крышкой в виде полуокружности. В нижней его части врезают кран. Бак устанавливают на печку и приваривают.

Печь для бани из трубы

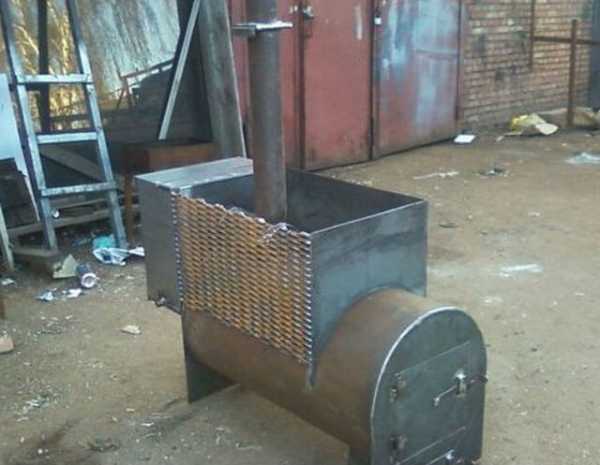

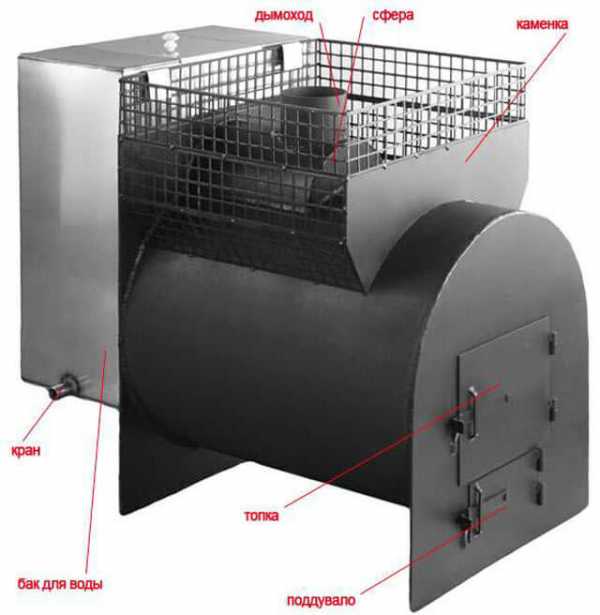

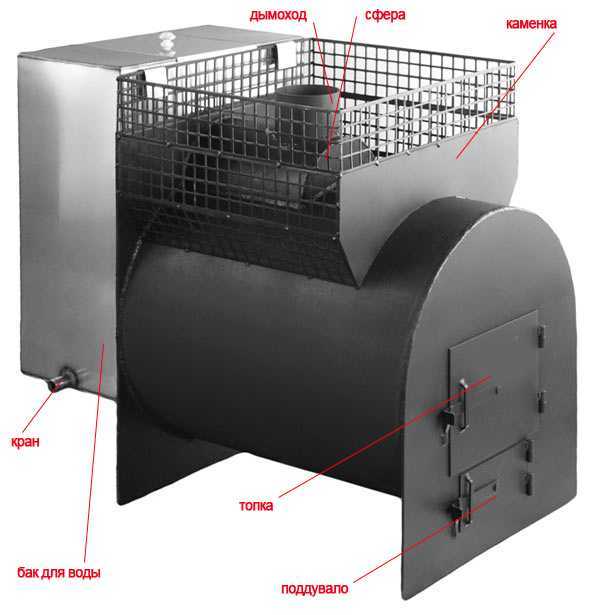

Горизонтальная печь из трубы

Горизонтальную печь выполняют с внешней каменкой и навесным баком. Горизонтальная печь отличается компактностью, а также увеличенной глубиной топки, позволяющей быстро протопить баню. Дверцу топки можно вынести в предбанник – это создаст дополнительное удобство при растопке бани.

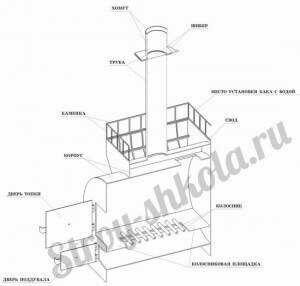

Горизонтальная печь из трубы

Технология изготовления горизонтальной печки

  1. Вырезают кусок трубы диаметром 0,5 м и длиной 0,8 м. Выравнивают края.
  2. Делают колосниковую площадку: из листа металла толщиной 10-12 мм вырезают прямоугольник с размерами 40х80 см, внутри него вырезают отверстие и приваривают к нему арматуру или пруток, либо устанавливают колосник промышленного производства.
  3. Приваривают колосниковую площадку внутрь трубы. При этом устанавливают корпус печи  так, чтобы сварной шов трубы оказался под колосником – поскольку железо прогорает чаще всего в области сварки, с помощью этого приема уменьшается тепловая нагрузка на шов.
  4. Выполняют фасад печки из листового металла. Форма фасада  — прямоугольник с закругленной верхней частью, с шириной 60 см и высотой 70 см. В фасаде вырезают два прямоугольных отверстия – для дверцы топочной камеры и для поддувала.
  5. Выполняют заднюю часть печки в виде прямоугольника из листового металла с размерами 70х90 мм. Верхняя часть задней стенки будет выполнять функцию ограничителя каменки.
  6. Приваривают фасад и заднюю часть печки к корпусу печки. В средней ее части приваривают передний ограничитель каменки, повторяющий  контуры задней стенки сверху и корпуса печки снизу.
  7. Вверху корпуса, в задней части вырезают отверстие с размерами 15х15 см. Над ним устанавливают свод печки из листового металла с отверстием для дымовой трубы, причем отверстие должно располагаться ближе к фасаду на 10-15 см – так создается отсечение пламени, выполняются условия для полного дожигания топлива.
  8. К своду приваривают дымовую трубу. Свод также будет служить дном каменки. Для увеличения объема каменки поверх ее стенок наваривают решетку из арматуры или прутка высотой 15-20 см.
  9. Навешивают дверцы топочной камеры и зольника. Печку обрабатывают шлифовальным кругом для удаления следов окалины, ржавчины. После обработки ее можно покрыть полимерной термостойкой краской и протопить вне помещения бани для запекания краски.
  10. Устанавливают печь на основание из бетона или уложенного в один слой кирпича, керамогранита, тротуарной плитки. Дымовую трубу выводят на улицу через крышу с соблюдением всех противопожарных правил: проходки через перекрытия должны выполняться с помощью изоляции из негорючих материалов, а труба, идущая по холодному чердаку, должна быть теплоизолирована, иначе в ней будет образовываться конденсат и вредная для металла угольная кислота.
  11. На заднюю часть печки устанавливают бак для воды. Для установки нужно приварить полку, соответствующую размерам нижней части бака. В каменку укладывают камни, при этом соблюдают правило: плоская часть камней должна максимально прилегать к металлическим поверхностям для их лучшего прогрева.

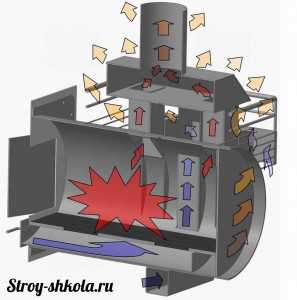

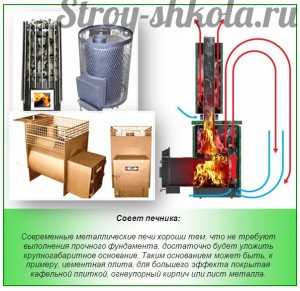

Циркуляция потоков воздуха внутри печи

Уменьшение жесткого инфракрасного излучения

Металлические печи для бани, несмотря на массу достоинств, обладают одним недостатком – они создают слишком жесткое инфракрасное излучение, отчего воздух в бане прогревается неравномерно. Исправить ситуацию поможет кирпичная кладка вокруг печи. Выполняется она вплотную к печи или на расстоянии 5-15 см, обеспечивающем циркуляцию воздуха вдоль стенок печи, и выполняет вдобавок защитную роль – прикосновение к нагретому кирпичу не может вызвать серьезных ожогов, тогда как раскаленная печь очень опасна. В нижних рядах кирпичной кладки делают два-три отверстия для притока холодного воздуха, нагретый же по законам конвекции поднимается наверх. Про то, как обложить металлическую печь читайте у нас на сайте.

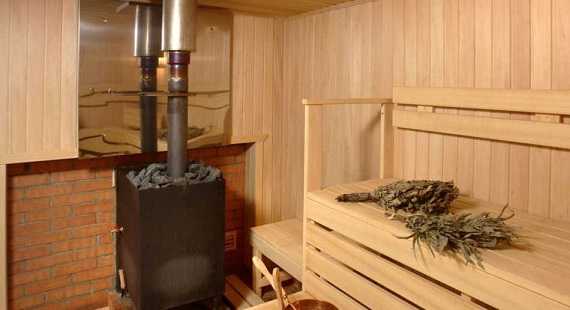

Металлическая печь обложенная кирпичем

Этот прием позволяет с минимальными затратами создать в бане легкий пар и атмосферу  настоящей русской баньки. Также советуем почитать, как выбрать камни для бани и как сварить котел в баню своими руками.

Видео — металлическая печь своими руками

stroyvopros.net

чертежи, видео инструкция, изготовление своими руками

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

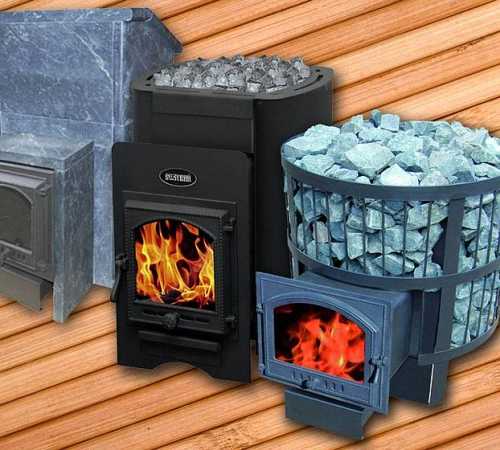

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

  1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
  2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

  • топку;
  • предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
  • дымоходную трубу;
  • камеру для сбора золы;
  • водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

  1. Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
  2. Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
  3. За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
  4. С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
  5. Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
  6. Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
  7. Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

  1. Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
  2. Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
  3. Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
  4. Металлические навесные гаражные петли.
  5. Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
  6. Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
  7. Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
  8. Ручной или полуавтоматический сварочный аппарат.
  9. Набор слесарного инструмента.
  10. Электрическая дрель.
  11. Болгарка с зачистными и отрезными дисками.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

  1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
  2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
  3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
  4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
  5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
  6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
  7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
  8. Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
  9. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
  10. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
  11. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
  12. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
  13. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

  1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
  2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
  3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
  4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
  5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
  6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

  1. Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
  2. Перед дверцами поддувала и топливника расположить металлический лист.
  3. Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

bane.guru

Самодельная печь из трубы: инструкция по изготовлению

Самым простым и экономически привлекательным способом сооружения печки, является изготовление ее из обычной трубы. Существует несколько вариантов, которые подразумевают использование труб для обустройства печей. Об их особенностях, способах и технологии изготовления рассмотрим далее.

Оглавление:

  1. Как сделать печь для бани из трубы: изготовление горизонтальной печи
  2. Конструкция трубы для печи — сооружаем вертикальную печь

Как сделать печь для бани из трубы: изготовление горизонтальной печи

Главное преимущество изготовления печки из трубы своими руками — минимальное количество работ, связанных со сваркой. Поэтому, данный вариант печек отлично подходит для людей, не имеющих особых навыков работы со сварочным аппаратом. Конечно, в процессе изготовления печи из трубы, сварочные работы присутствуют, но в минимальном количестве.

Первым этапом обустройства печки из трубы в бане, является подготовка места под данное устройство. Сначала следует соорудить фундамент, высота которого составит около 30 см. Для его изготовления используйте бетонный состав. После высыхания фундамента на нем сооружается место в виде кирпичной площадки, размером 700х700 мм. Учтите, что для соединения кирпичей между собой использовать нужно только глиняный раствор, ни в коем случае не цементный. Если этого не придерживаться, то в процессе эксплуатации, кирпич начнет отпадать друг от друга. Глина же является огнестойким материалом, который не теряет своих свойств под воздействием высокой температуры.

При выборе кирпича, также следует остановить внимание на красном или огнеупорном его виде. В конце, крайнюю часть площадки следует поднять над полом на расстоянии в 150-200 мм.

Если стены в бане выполнены из дерева, как это часть бывает, то для их защиты от высокой температуры следует использовать защитный экран. Для его сооружения потребуется положить кирпич на ребра, при этом также необходимо использовать раствор на основе глины.

Минимальное значение высоты данного экрана составляет 120 см, а интервал между печкой и экраном 200 мм. Учтите, что главным правилом монтажа самодельной печки в баню из трубы является соблюдение всех норм и правил пожарной безопасности.

Для того, чтобы самостоятельно изготовить печь из трубы в бане, потребуется наличие 150 см трубы, минимальный диаметр трубы для печи составляет 50 см, при этом трубы для печи, по толщине должны быть минимум один сантиметр, таким образом для нагрева печки не потребуется много времени.

В трубе вырезаются детали в виде:

  • поддувала;
  • топки;
  • каменки;
  • дверец в каменку;
  • поддувала;
  • заслонки;
  • дна;
  • ушек;
  • колосника;
  • металлической пластины;
  • металлического кольца.

Для того, чтобы сварить печь из трубы, следуйте ниже приведенной инструкции:

1. Разрежьте трубу на да участка, один из которых составляет около 60 см, а второй 90 см. Вторая часть будет играть роль каменки и топки, а первая будет резервуаром, в котором нагревается вода.

2. Возьмите большую трубу, сделайте в нижней ее части место, на котором будет располагаться поддувало. По высоте оно не превышает 6 см, а по ширине 18 см.

3. Для монтажа шага под поддувало, используйте электрическую сварку, если у вас отсутствуют навыки работы с данным аппаратом, обратитесь к специалистам. Итак, для выполнения установки шага следует использовать пластину из стали, толщиной около 12 мм, она приваривается на поддувало.

4. Еще из одной части стали следует изготовить элемент в виде колосника. Для его фиксации в печке, на нем привариваются четыре детали в виде ушек.

5. Далее следует процедура вырезания нишу, в которой будет расположена топка. Для закладки в нее топлива в ней следует предусмотреть дверцу. Размеры дверцы составляют около 21х24 см. Она фиксируется на печке с помощью крючков или петель, а дополнительная защелка поможет предотвратить ее открывание.

6. В верхней части топки фиксируется труба, размеры которой составляют 300х350 мм. Она будет выполнять функцию каменки. Монтаж данного элемента — достаточно важный процесс, так как труба должна располагаться таким образом, чтобы между днищем бака и ее верхней частью были интервал в 8-12 см.

7. Далее, задняя часть стенки трубы полностью заваривается, а на передней фиксируется дверца.

8. В готовую каменку накладывается булыжник, а во избежание его высыпания следует изготовить ограду из стального металлического прутка.

9. Возможен вариант сооружения каменки таким образом, чтобы в пространстве над топкой была приварена решетка, в основе которой лежат стальные прутья, а на них располагаются камни.

10. Сверху на печке фиксируются муфты, для изготовления которых использовалась стальная шина, размером в 4-8 мм в толщину и 5 см в ширину. Одна часть муфты приваривается на корпус печки, а вторая является местом, на котором будет установлен бак.

11. На торцевую часть бака, в нижней его части приваривается круглая деталь из металла, толщина которого составляет около 1 см. Здесь, будет вырезано отверстие под дымоход, размером в 13-16 см.

12. Далее, нижняя часть трубы фиксируется на днище бака. Следите за герметизацией швов, так как вода не должна прокапывать из бака на поверхность печки.

13. Для фиксации верхней части бака для воды потребуется наличие специального полу круга, выполненного ил металла. А на нем будет проделано отверстие под дымоход.

14. Учтите, что где-то треть бака остается открытой, чтобы в него с легкостью можно было заливать воду. Чтобы периодически закрывать эту часть бака, рекомендуем соорудить специальную крышку с ручкой, для удобства ее эксплуатации.

15. Следующий этап предполагает приваривание на 300 см выше бака на дымоходе стальной площадки, ее размеры составляют 3х3 см, она выполняет функцию задвижки.

16. В нижней части бака, позаботьтесь об установке крана, с помощью которого можно будет с легкостью сливать воду при необходимости.

Совет: Существует два варианта изготовления самодельной печи из трубы своими руками: горизонтальный и вертикальный. Опытные печники рекомендуют отдать предпочтение первому варианту, так как он обладает высшим КПД, по сравнению с вертикальными печками, из-за более медленного сгорания дров.

Кроме того, перед началом работ рекомендуется обработать все металлические части печки антикоррозийными составами, таким образом, удастся значительно повысить длительность ее эксплуатации.

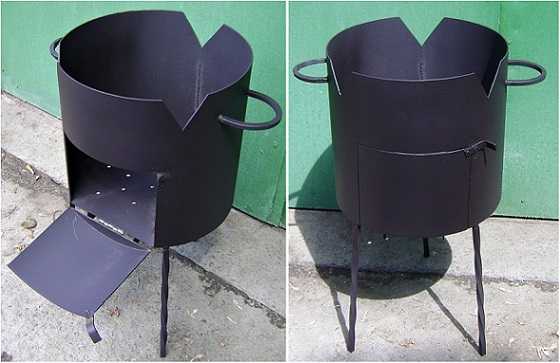

Печи из трубы фото:

Если все же на трубе присутствуют места, на которых уже есть коррозия, то здесь нужно приварить заплатки или вырезать из под дверцу, например.

Обратите внимание: Печь из трубы своими руками в состоянии не только обогреть жилище, но и привести к возникновению пожара и даже взрыва. Несоблюдение технологии ее изготовления, отсутствие задвижки, для регулировки тяги, являются причиной для взрыва такой печки, последствия которого будут очень плачевными.

Слишком большие скопления сажи в печке также способствуют тому, что она забивается, а сажа начинает гореть. Поэтому, при обустройстве горизонтальной печи из трубы, следует оборудовать на ней дожигатель, который располагается на горизонтальном лотке печки. В верхней части трубы сооружается отделение, которое отделяет входную часть от основной. Во избежание копчения, необходимо оборудовать загнутые трубки, которые будут способствовать попаданию кислорода внутрь печки. Таким образом, все топливо будет сгорать не оставляя сажу.

Для улучшения презентабельности такой печки, рекомендуем ее окрасить специальными составами для металлических печей.

Конструкция трубы для печи — сооружаем вертикальную печь

Для того, чтобы изготовить печь в основе которой лежит вертикальная труба, потребуется наличие:

  • болгарки или ножовки о металлу, при их отсутствии подойдет любой инструмент, позволяющий разрезать металл;
  • сварочного аппарата и электродов;
  • двух отрезков трубы, один побольше, а другой поменьше, размер трубы для печи составляет 50 см в диаметре и около 180 см в длине;
  • стальной арматуры — из нее сооружают решетку и колосник;
  • трубы для обустройства дымохода, ее диаметр составляет 12-14 см, а длина должна составлять такое значение, чтобы дымоход возвышался над крышей минимум на 400 мм;
  • наличие врезного крана;
  • трубы для того, чтобы обустроить каменку;
  • двух, трех стальных листов, толщиной около одного сантиметра;
  • колосника;
  • четырех комплектов петель, для фиксации двух дверец.

Та часть трубы, которая является большей будет выполнять функцию топки, а та, которая меньшая — станет баком для нагрева воды. Возможен вариант изготовления печки без данного бака. В таком случае, потребуется наличие всего лишь одного отрезка трубы.

Перед началом работы, рекомендуем составить чертеж печи из трубы, с его помощью проводить все работы будет гораздо легче.

В начале работ подготовьте металлический лист и инструмент для его резки. С его помощью из листа вырезается деталь круглой формы, диаметр которого такой же как и сама труба для печки. Данная деталь приваривается к трубе и служит дном печки. Следите за качеством сварки, так как швы должны быть герметичными. Для общего укрепления конструкции на нижнюю часть дна устанавливается и фиксируется сваркой каркас из металлического профиля. Он будет удерживать печь и служить ее ножками.

Сбоку трубы на расстоянии 5 см от дна, располагается нижняя часть поддувала. Для вырезания дверцы используйте болгарку. Предварительно сделайте разметку дверцы, в соотношении с ранее подготовленным чертежом. На вырезанные дверцы следует наварить петли и ручку, а запорный механизм поможет закрывать и открывать поддувало, при необходимости в этом.

Далее следует процесс изготовления колосниковой решетки. Чтобы его соорудить потребуется из стального листа вырезать деталь круглой формы, диаметр которой такой же как и внутренняя труба. В центральной части круга вырезается прямоугольная деталь, на место которой устанавливаются арматурные прутья. Для облегчения работы, следует в стальном листе просверлить около 20-ти отверстий и колосник готов. Колосник монтируется выше дна на 15-18 см.

На расстоянии 18 см от колосника проделывается отверстие под дверцу, через которую будет закладываться топливо. Ее размер около 26х26 см. К вырезанному фрагменту прикрепляется петля и ручка с запорным механизмом.

Далее, следует изготовление каменки. Существует несколько вариантов выполнения данного процесса:

1. Каменка, в основе которой лежит труба.

Для этих целей потребуется наличие трубы, диаметр которой составляет около 33 см, а длина трубы должна быть меньшей, нежели диаметр печки на 2-4 см. Верхняя часть трубы срезается на треть и получается типа совок. Обрезанная сторона приваривается к печке, а вторая устанавливается в печь и служит местом для расположения камней. Учтите, что данная деталь ни в коем случае не должна полностью перекрывать всю часть просвета, так как это будет мешать свободной циркуляции воздуха. Данный способ отличается высокой сложностью, поэтому предлагаем ознакомиться со следующим, более легким методом изготовления каменки.

2. Каменка решетчатого типа.

Отступите от верхней части трубы около 16 см, наварите решетку в виде колосника. Для этих целей потребуется наличие арматурных прутьев. На решетке и будут уложены камни. Для того, чтобы обеспечить вынимание камней при использовании печки, на расстоянии около 10 см от решетки проделывается небольшая дверца, размером 20х8 см. Таким образом, замена камней и очищение решетки не будет проблемой. Несмотря на простоту выполнения данной решетки, она отличается такими недостатками:

  • при установке слишком большого количества камней производится нарушение циркуляции воздуха в печке, таким образом, дым попадает непосредственно в помещение;
  • из-за того, что камни напрямую контактируют с жаром, производится их быстрое разрушение.

3. Комбинированный вариант каменки.

В соотношении с диаметром трубы вырезается круглая деталь, одна третья ее часть срезается для того, чтобы в топку попадал воздух. Во избежание падения камней, со стороны круга, где они будут располагаться, наваривается металлическая полоса. Конструкция фиксируется на 18 см ниже верхней части печки.

Завершает работу монтаж бака для воды. Для того, потребуется подготовить трубу меньшего размера, но такого же диаметра, как и предыдущая. В ней также приваривается дно, вырезанное из стального листа. Однако, учтите, что швы в данном случае, должны быть максимально герметичными, так как в баке будет находиться вода, которая может попадать на печку.

В дне бака, необходимо проделать отверстие под дымоход. Установите в него и заварите патрубок. Для изготовления верхней части бака, следует вырезать такой же круг, который разрезается на две части. Одна из них фиксируется на баку, при помощи сварки, а вторая, закрепляется петлями. Таким образом, получаем крышку откидного типа, которая позволяет с легкостью наполнять бак водой. Для более удобного использования крышки на нее наваривают ручку. Для того, чтобы использовать горячую воду, в нижней части печки производится монтаж запорного крана.

Для фиксации двух частей между собой используйте сварочный аппарат. Рекомендуем окрасить печь после изготовления специальной краской, которая устойчива перед воздействием высокой температуры.

Печь из трубы видео:

strport.ru

Банные печи своими руками — пошаговая инструкция!

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Содержание статьи

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

  • наличие необходимой тепловой мощности и возможности для ее регулирования;
  • наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
  • отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
  • наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугуна

Печи для бани

Печь в бане

Печь в бане

Компактная печь для бани

Компактная печь для бани

Конструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

  • корпус из металла;
  • стенка из кирпича;
  • дымоотводящая труба;
  • водяной бак;
  • топливник;
  • решетка из чугуна;
  • камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

  • металлический корпус;
  • дымоход;
  • топливник;
  • поддувало;
  • дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими руками

Природные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Узнайте, как установить парогенератор для бани своими руками, а таже ознакомьтесь с инструкцией для домашнего мастера, из нашей новой статьи.

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубы

Из куска трубы делаем камеру для камней

Делаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

Банные печи Гефест

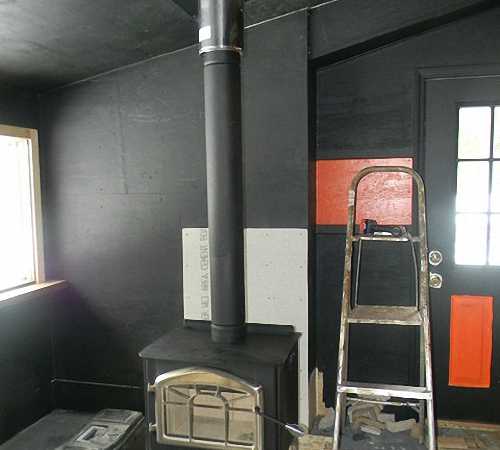

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

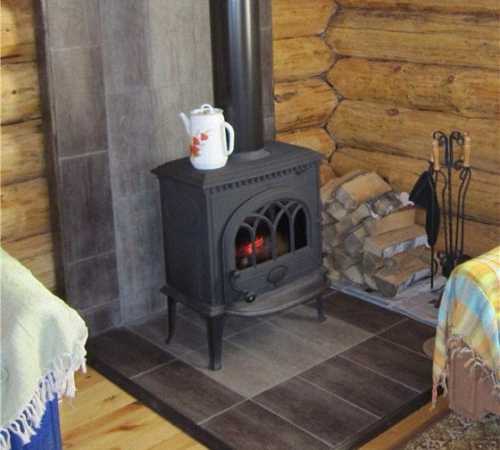

Установите печь

Установите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

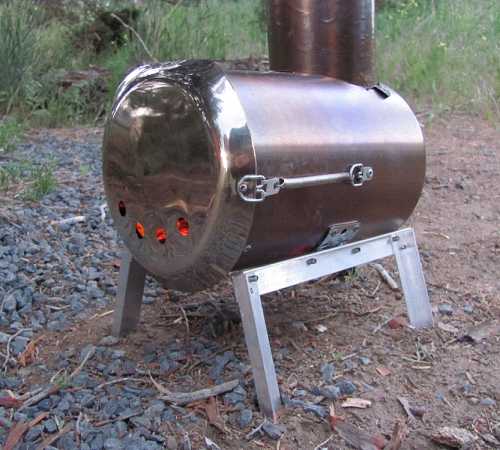

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

stroyday.ru

Как своими руками можно изготовить печь для бани из трубы

Содержание статьи

Обогрев бани – задача достаточно важная и ответственная. Конструкция должна быть удобная в использовании и надежная, поскольку от ее правильного функционирования зависит безопасность отдыхающих в парильне людей.

Металлическая печь для бани

Очень удобно, что печь для бани можно легко сделать своими руками, прилагая минимум усилий. Как правило, для изготовления печи используется металлическая труба диаметром 500 – 530 мм.

Вернуться к содержанию ↑

Подготовка к сварочным работам

Самодельная печка для бани может быть горизонтальной или вертикальной. Вне зависимости от избранного вида, чтобы сделать печь своими руками понадобится минимальный набор инструментов, а именно:

  • Сварочный аппарат;
  • Болгарка.

Основным элементом является, безусловно, отрезок трубы диаметром 500 – 530 мм, однако помимо него также необходимо подготовить следующее:

Квадратная и круглая самодельная печь

Вернуться к содержанию ↑

Технология изготовления горизонтальной печки

Горизонтальная топка для бани позволяет хорошо прогреть помещение за счет увеличенного размера топливного отсека. При этом само устройство отличается компактностью и не занимает много места в условиях ограниченного пространства. Этапы создания конструкции горизонтального расположения своими руками:

  1. Отрезать участок трубы длиной около 80 см.
  2. Выровнять края.
  3. Установить колосниковую решетку. Для этой цели можно взять готовую покупную деталь или изготовить ее самостоятельно, вырезав отверстие в металлическом листе и приварив к нему кусок арматуры.
  4. Колосник приварить к трубе.
  5. Листом металла покрыть печку сверху.
  6. Вырезать два прямоугольных отверстия с дверцами — для загрузки топлива и для поддувала.
  7. К задней части печи приварить дымовую трубу.
  8. После изготовления рекомендуется очистить печку от ржавчины и покрыть слоем термоустойчивой краски, это убережет конструкцию от коррозии и разрушения и поможет вам использовать устройство для обогрева бани продолжительный срок.

Горизонтальная печь своими руками

Важно! Перед началом установки печки для бани, необходимо подготовить фундамент. Рекомендуется основание выполнять из бетона, а сверху выкладывать несколько рядов кирпича.

Вернуться к содержанию ↑

Изготовление вертикальной печи

Изготовление вертикальной печи не составляет сложностей. Сам процесс состоит из выполнения таких этапов:

  1. Подготовка фундамента: изготовление опалубки, выкладывание арматуры, заливка бетонным раствором.
  2. На бетонный фундамент выкладывается несколько рядов кирпичной кладки на глиняном растворе.
  3. Затем работа перемещается к металлической трубе: один ее край выравнивается и в дальнейшем используется как основание.
  4. Прорезается отверстие, что будет использоваться как поддувало, а также несколько мелких отверстий для закрепления колосника.
  5. Колосник можно приобретать в строительных магазинах или изготавливать из металлических прутьев.
  6. Над топкой приваривают отсекатель, в качестве которого удобно использовать металлический лист со срезанными углами.
  7. На 10 см выше отсекателя изготавливают дно камянки.
  8. Камянку сверху накрывают металлическим листом с отверстием.

Вертикальная печь своими руками

Бак для воды можно изготовить из точно такой же трубы. Бак приваривается к каменке, а поэтому их размеры должны совпадать.

Вернуться к содержанию ↑

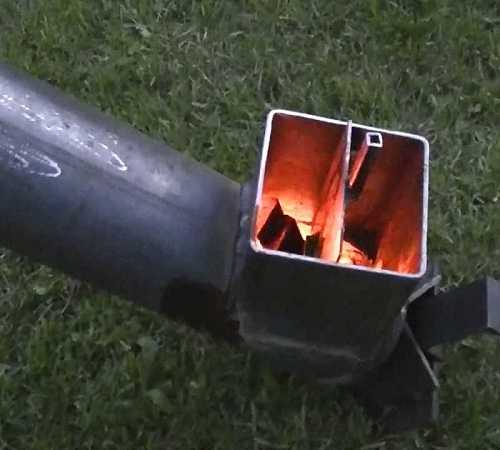

Другие варианты использования печи из трубы

Банная печка – это далеко не единственный вариант использования конструкции из металлической трубы. Также самодельная печь довольно успешно используется для казана.

Печка из трубы помогает поддерживать необходимую температуру при приготовлении пищи и придает дополнительную устойчивость конструкции казана. Для стационарного казана такое устройство не требуется, однако в качестве походного варианта сварить топку из трубы — отличное решение. Чтобы сделать своими руками печку для мобильного казана, необходимо выполнить такие действия:

  1. Прежде всего, необходимо сделать треногу казана. Для этого следует приварить ножки на конструкцию округлой формы.
  2. Затем с одной из сторон казана необходимо сделать отверстия для беспрепятственной циркуляции воздуха.
  3. Внизу конструкции следует вырезать прямоугольный участок – окошко для закладки дров.
  4. Также казану потребуется дно, его можно сварить специальным аппаратом или прикрепить болтами.
  5. Для защиты от коррозии рекомендуется покрыть изготовленную топку краской.

Печка для казана

Это самая простая инструкция, по которой можно сделать походный казан своими руками. Существуют также более сложные варианты, что дополнительно оборудуются колосниковой решеткой, поддувалом и дымоотводом. Колосниковую решетку можно легко сварить своими руками из обыкновенной металлической проволоки. Дымоотвод крепится к задней части казана, его задачей является усиление тяги. Такую конструкцию можно применять в качестве стационарной печи, для изготовления не требуется много времени, материалы преимущественно подручные или легкодоступные.

Вернуться к содержанию ↑

Как сделать печь для бани своими руками

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

РубрикаРазное

Добавить комментарий
