Подстропильная система – монтаж, конструкции, узел опирания, отличия, разница

монтаж, конструкции, узел опирания, отличия, разница

Стропильные фермы – это специальные строительные конструкции, которые применяются при устройстве скатных крыш. Конструкции эти жесткие, их задача состоит в том, чтобы передать все нагрузки от кровли на стены здания.

Виды деревянных ферм.

Делают стропильные системы из дерева, металла, железобетона, выбор материала зависит не только от требований, но и типа, назначения строения. Монтаж стропильных ферм осуществляется по самым различным схемам, учитывая вид самой крыши, нагрузки, назначение строения.

Виды ферм

Стропильным и подстропильным фермам отводится самая ответственная роль. Они могут иметь следующий вид:

• с параллельными поясами – это самые простые конструкции, применяются при индустриальном строительстве;
• полигональные фермы используют при достаточно больших пролетах и нагрузках, они обеспечивают снижение массы кровли;
• трапецеидальные используются при мягких, рулонных кровлях;
• треугольные фермы подходят для черепицы, кровельной стали, асбоцементных листов, волнистых материалов, которые требуют довольно крутых уклонов;
• ромбическая и полураскосная решетка.

Как выполнить расчет стропильной системы?

Частота обрешетки в зависимости от типа покрытия крыши.

При выполнении расчетов стропильных конструкций необходимо тщательно учитывать все нагрузки, разделяющиеся на три основные группы:

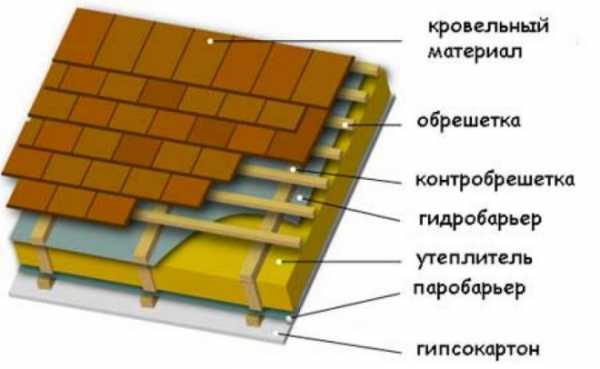

• постоянные, учитывающие вес кровельного «пирога»;
• временные, которые включают вес снега, людей, которые поднимаются на крышу для выполнения различных работ, ветровую нагрузку;
• особые, например, сейсмические.

Для определения снеговых нагрузок необходимо руководствоваться погодными условиями региона. Для этого пользуются такой формулой: S=Sg*μ, где Sg – расчетное значение веса снега на квадратный метр, а μ – это коэффициент, высчитывающийся по углу наклона крыши.

Для определения ветровой нагрузки учитывают такие показатели, как высота здания, тип местности, нормативы по ветровой нагрузке для региона. Все необходимые значения и данные можно найти в справочниках по строительным нормативам, там же располагаются и отдельные формулы, которые могут при этом понадобиться.

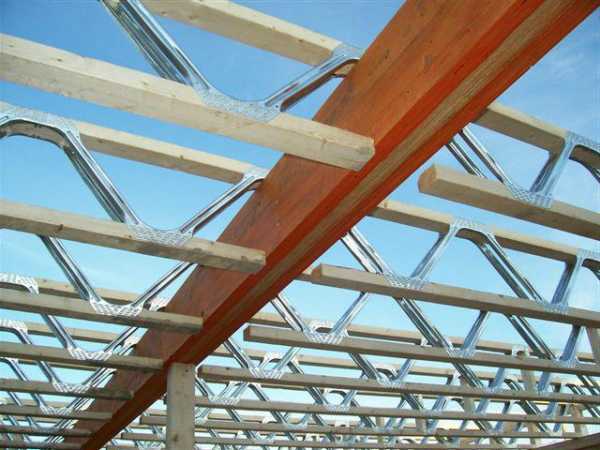

Стальные, деревянные и железобетонные стропильные фермы

Элементы используемой стропильной системы могут изготавливаться из различных материалов, это не только традиционное дерево, но и металл, железобетон. Сами фермы могут принимать три формы: полигональную, с параллельными поясами, треугольную. Для мягких кровельных материалов достаточно полигональных и с параллельными поясами, а вот для листовых лучше конструировать треугольные фермы.

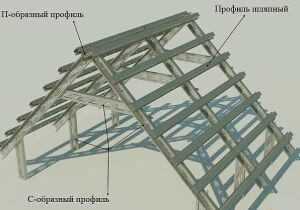

Стальные элементы производят заводским способом, они имеют стандартные размеры, рассчитанные на пролеты с длинами в тридцать шесть, тридцать, двадцать четыре, восемнадцать метров. Также обычно все стальные элементы имеют параллельный пояс, что отличает их от прочих.

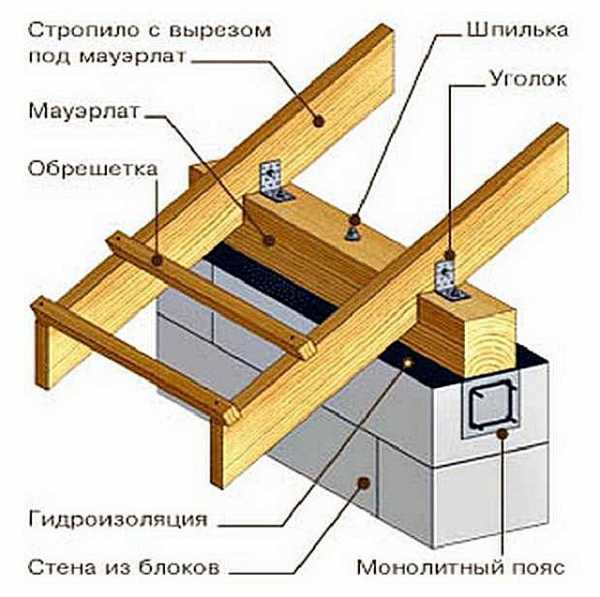

Схема крепления опорного узла стропил.

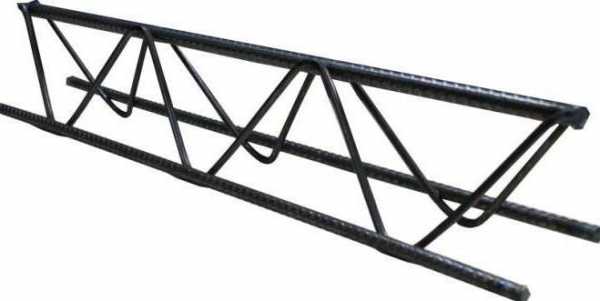

Для строительства частных домов используются стальные стропильные фермы из профильной трубы, так как они имеют малый вес. Фермы из тавра, швеллера, уголка более тяжелые. Собирается стропильная система непосредственно на стройплощадке, для крепления используется сварка. Профильные трубы, которые применяются для ферм, имеют толщину от полутора миллиметров до пяти, сам профиль может быть квадратным либо прямоугольным.

Железобетонные фермы представляют собой несущие, очень прочные решетчатые конструкции, которые часто используются для перекрытий пролетов при большой длине. Сегодня такие фермы разделяются на треугольные безраскосной формы, сегментные раскосные и безраскосные для скатных крыш, специальные фермы для крыш с небольшим уклоном.

При изготовлении железобетонных ферм оценивают такие показатели, как прочность бетона, плотность, морозостойкость, марка стали, толщина бетона вокруг установленной арматуры, защита от коррозии. Для частных домов такие фермы практически не используются, хотя их надежность и прочность намного выше, связано это с большим весом и сложностями при монтаже.

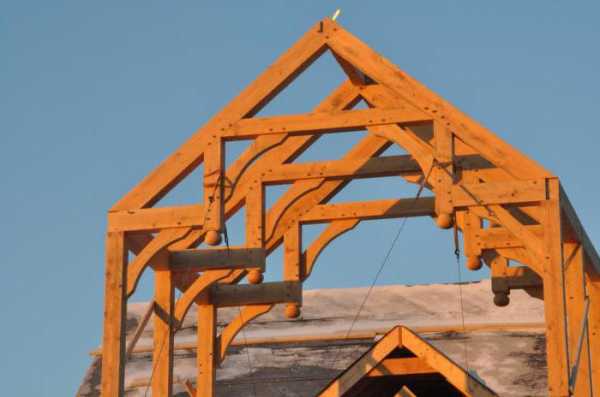

Деревянные фермы делают из бруса, они чаще всего применяются в частном и малоэтажном строительстве. Такие фермы всегда собирают на стройплощадке, на дерево перед этим наносят специальный защитный состав, который убережет его от насекомых. Соединения осуществляются при помощи болтов, анкеров, пластин и скоб. Монтаж деревянных ферм одновременно и более легкий, и более трудный, что связано с особенностями древесины.

Монтаж стропильной системы для односкатной крыши

Как правило, монтаж стропильных систем поручают специалистам, так как дело это очень ответственное, требующее наличия специальных знаний. От надежности стропильной системы будет зависеть устойчивость всей кровли и строения, поэтому приступать к этому делу самостоятельно не советуется.

Рассмотрим монтаж простейшей схемы устройства стропильных ферм для простой односкатной крыши. На первом этапе необходимо правильно рассчитать имеющуюся величину перепада стен, что можно сделать по формуле:

H = Ш * tg L.

Варианты обрешетки кровли.

Тут Н принимается за перепад стен, Ш – это расстояние между отдельными опорными стенами, tg L – это тангенс угла наклона односкатной крыши.

При изготовлении стропил из дерева необходимо предварительно обработать их при помощи специальных антисептиков и антипиренов, что поможет максимально защитить дерево от влияния насекомых, плесени, высоких температур.

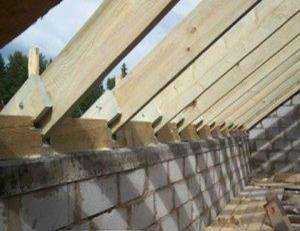

На следующем этапе монтируется мауэрлат, то есть опорные балки, толщина которых должна полностью соответствовать толщине стены, так как необходима жесткая привязка, отличная гидроизоляция конструкции. При установке надо следить, чтобы балка шла строго горизонтально, после монтажа на поверхности надо разметить места, где будут крепиться стропильные ноги, вырезать специальные выемки под них.

Установка стропил осуществляется таким образом, чтобы подготовленные фермы на тридцать сантиметров выступали за опорные балки, крепеж при этом осуществляется болтами и скобами. Подпорки ставятся только в том случае, когда длина стропильных ног больше, чем четыре с половиной метра. Планки обрешетки набиваются поверх поставленных стропил.

Подстропильные системы

Подстропильные конструкции применяются не так часто, в основном, при необходимости сооружения мансардных помещений и в тех случаях, когда шаг колон намного превышает шаг несущих конструкций. Для этого используются подстропильные балки и фермы с длиной в 12 метров, хотя возможно при необходимости увеличивать и до 18-24 метров.

Подстропильные балки применяются с балочными стропилами. Первые имеют пучковую арматуру, чтобы облегчить массу и обеспечить большую надежность (для железобетонных конструкций). Такие конструкции устанавливают на колонны, соединяют со стропильной конструкцией при помощи анкеров, для металлических балок используется дополнительно сварка.

В каком случае применяются подстропильные конструкции?

Подстропильные конструкции применяются в зданиях, которые имеют поперечно расположенные внутренние несущие стены либо две поперечные. В этом случае подстропильные конструкции будут состоять из уложенных вдоль крыши балок (сквозных прогонов), которые опираются на лежень через брусья стоек, далее они имеют упор уже на стены. Применяется конструкция и без прогонов, в этом случае все стойки будут подводиться под каждую отдельную стропильную ногу.

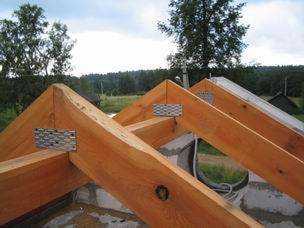

Коньковый узел делают при помощи стыковки стропильных ног наверху с перевязкой стальными либо деревянными накладными. Стоит отметить, что здесь нет прогона, вместо него используется система распора.

Именно использование такой конструкции и делает возможным сооружение мансардных крыш (при введении стоек под стропильные ноги). Но это подразумевает, что подстропильная конструкция будет оказывать дополнительную нагрузку на перекрытие строения, поэтому есть необходимость усиления. Но это не значит, что такая крыша будет неустойчивой — возможность монтажа расшивки с внешней стороны стоек, крепеж к низу каждой стропильной ноги добавляет надежность всей конструкции.

kryshikrovli.ru

Виды стропильных систем: подстропильная система

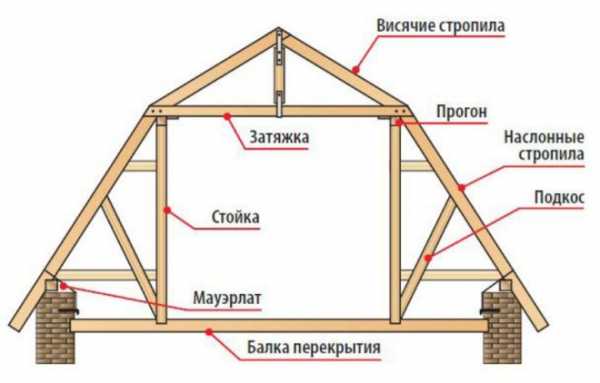

Какими бывают виды стропильных конструкций?

Наслонные стропильные системы просты по устройству и выполнению, они долговечны, так как работают в условиях сквозного проветривания, что в значительной степени устраняет возможность их загнивания. Покрытия по наслонным стропилам состоят из следующих основных конструктивных частей: настила или обрешетки, стропильных ног и подстропильной конструкции.

Стропильная система односкатной крыши состоит из отдельных стропил, опирающихся концами на противоположные стены здания, а двухскатной крыши – из пары отдельных наклонных стропильных ног, опирающихся нижним концом на стены, а верхними на подстропильную систему –

прогон, поддерживаемый стойками. Обязательное условие для наслонных стропил – опора под коньковым концом стропильной ноги.

Рисунок 87. Стропильная система односкатной крыши (Схемы и элементы наслонных несущих деревянных стропил).

Рисунок 88. Стропильная система двухскатной крыши.

С увеличением длины пролета возникает опасность прогиба или выворачивания стропил, поэтому подстропильная система усложняется: стропила подпирают дополнительными деревянными элементами, называющимися стойками и подстропильными ногами (подкосами). Подстропильные ноги, дополнительные стойки и прогоны (несущие балки) не только не дают стропильной ноге прогнуться или вывернуться, но и увеличивают ее несущую способность. Стропила одного и того же сечения, сделанные с разгружающими конструкциями, способны нести большую нагрузку, чем стропила, установленные без этих конструкций.

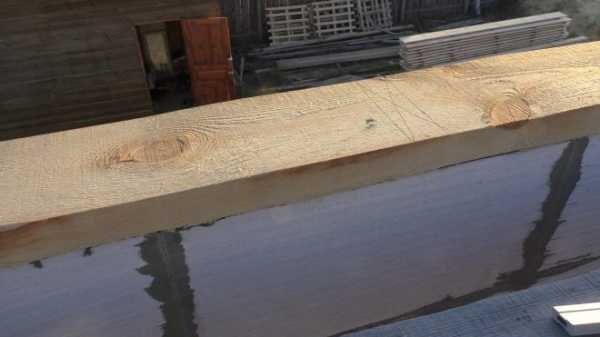

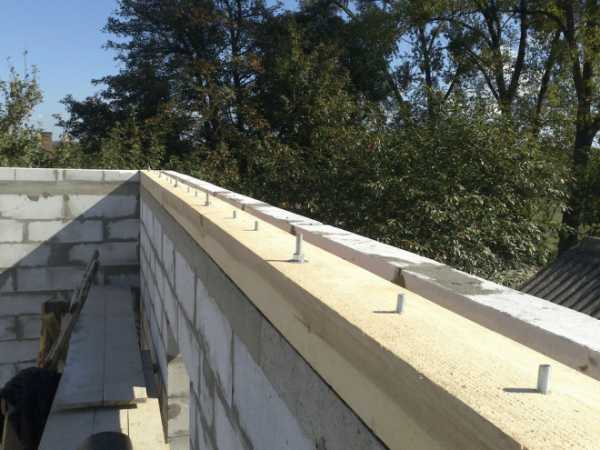

Мауэрлат изготавливают из досок 50×150 или бруса 100×150 (150×150) мм. Его назначение принять нагрузку от веса крыши, равномерно распределить ее и передать на стены.

Рисунок 89. Укладка мауэрлата на стену.

Обязательное условие установки наслонных стропил – обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила. В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой, установленной на подпорках или опертой на противостоящие друг другу фронтоны стен. Горизонтальную балку, уложенную на крыше, называют

прогоном.

Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок.

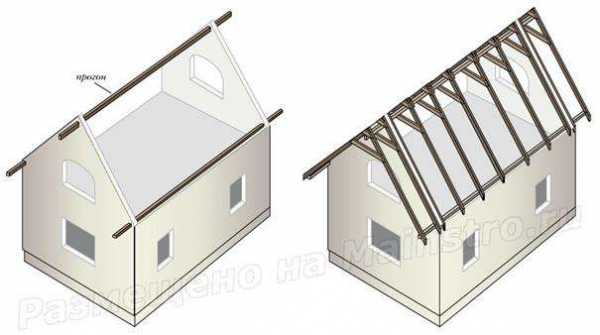

Рисунок 90. Установка прогона.

Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом. Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки.

Рисунок 91. Прогон с консолями.

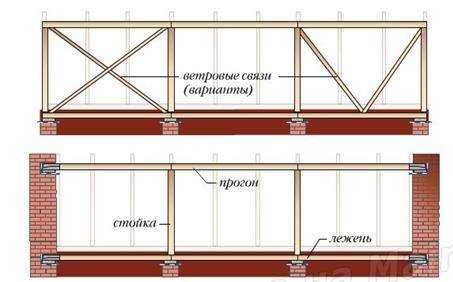

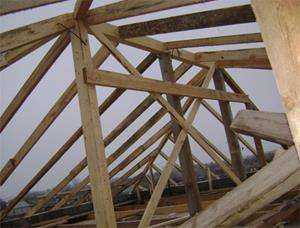

Прогон опирают на стойки. Стойки изготавливают из деревянного бруса, который нижним концом опирают на лежень или деревянную подкладку, а их, в свою очередь, укладывают на кирпичные столбики. В зданиях со сборным железобетонным перекрытием кирпичные столбики являются частью и продолжением внутренней несущей стены, но их можно делать и прямо на железобетонных плитах перекрытия. Лежень можно укладывать и без столбиков, прямо на внутреннюю стену или на перекрытие с горизонтальным выравниванием деревянными подкладками. Выравнивание верха лежня в горизонт упрощает установку стоек и прогонов. Стойки, отпиленные на одну высоту и установленные на горизонтальный лежень, автоматически дают одинаковую высоту конька крыши. Во всех случаях под лежень: между ним и стеной, между ним и кирпичными столбиками или перекрытием, укладывается рулонная гидроизоляция.

Стойки не обязательно размещать прямо под стропилами. Обычно шаг размещения стропил составляет от 60–80 см до 1,2–1,5 м, устанавливать так часто стойки, удерживающие прогон, не имеет смысла, поэтому их обычно делают по длине досок или бруса идущего на изготовление прогона. Простейшая подстропильная конструкция выглядит, как прямоугольная рама, состоящая из верхнего пояса — прогона, нижнего пояса — лежня, вертикального заполнения — стоек и нескольких ветровых связей, которые делают из доски толщиной 40–50 мм. Например, подстропильную конструкцию длиной 9 м можно сделать из двух брусьев длиной по 4,5 м и трех стоек, стыкуя брусья по длине на средней стойке. Либо двух брусьев и одной стойки, если есть возможность опирания концов прогона на стены фронтонов. Такой прогон называется разрезным.

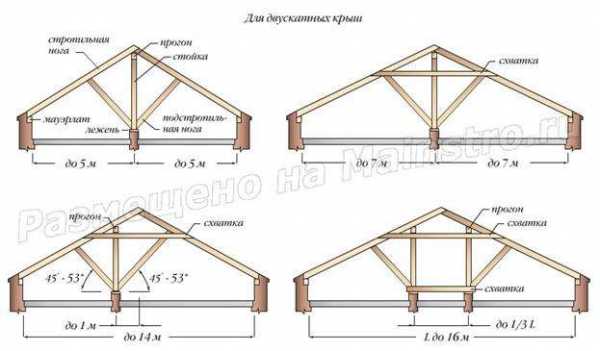

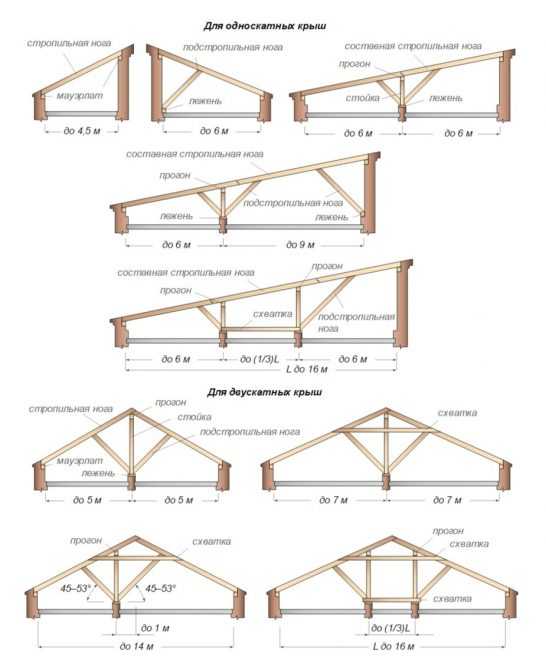

Рисунок 92. Варианты подстропильных конструкций.

Рисунок 93. Стойки под боковым и центральным прогоном.

Стропила, опертые на две опоры без каких-либо дополнительных упоров. Применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м.

Рисунок 94. Наслонные стропила без подкосов.

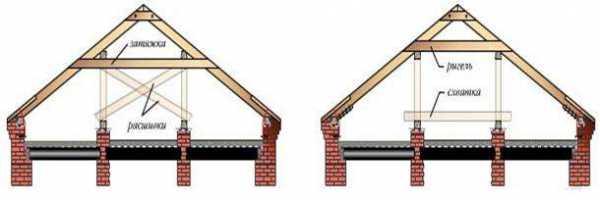

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку.

Рисунок 95. Схватка между стропилами.

Еще одна опора стропильной ноги – подкос, другое название подстропильная нога.

Рисунок 96. Наслонные стропила с подкосами.

Устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

В зданиях, имеющих две продольные внутренние несущие стены, либо внутренние несущие стены расположены поперек здания, используют две подстропильные конструкции, состоящие из сквозных прогонов (балок уложенных вдоль крыши), опертых через брусья стоек на лежень и далее на внутренние стены.

Рисунок 97.Стропильная система для зданий с двумя внутренними несущими стенами.

Но, может быть, применено решение и без устройства прогонов, в этом случае стойки подводятся под каждую стропильную ногу.

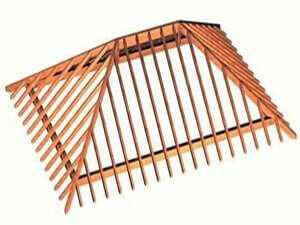

На вальмовых крышах и крышах с ендовами необходимо устанавливать стропила направленные к углам стен (внешним или внутренним). Эти стропильные ноги называются диагональными или накосными. Диагональные стропила длиннее обычных, кроме того, на них опираются укороченные стропила скатов (стропильные полуноги), которые называются нарожниками. Поэтому накосные стропила, как правило, несут нагрузку примерно в полтора раза большую, чем обычные стропила. Сдваивание стропил позволяет применять для устройства накосных стропил те же доски, что и для обычных стропил. Иными словами, применение досок одной высоты для изготовления всех видов стропил упрощает конструктивные решения узлов крыши.

Опора под накосную стропильную ногу – это обычный подкос либо стойка из двух спаренных досок или бруса. Стойку опирают через деревянную подкладку и гидроизоляционный слой прямо на перекрытие, если оно из железобетонных плит, и проверено на сосредоточенную силу. Подкос устанавливают под углом к горизонту 45–53°, а низ его упирают в лежень. Угол установки подкоса не играет решающей роли, главное условие, чтобы подкос поддерживал стропило в месте максимального сосредоточения нагрузки.

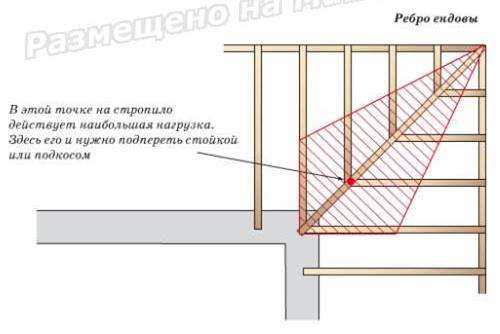

Рисунок 98. Место установки дополнительных опор под диагональные стропила.

Диагональные стропила, перекрывающие пролет до 7,5 м, подпираются только подкосом в верхней части пролета. Если накосное стропило перекрывает пролет до 9 м, в нижней части (l/4) устанавливают еще одну опору: стойку (если позволяет перекрытие), либо шпренгельную ферму. Под стропило длиной более 9 м желательно ввести третью опору по центру, здесь можно установить только стойку, значит, перекрытие должно быть железобетонным и проверенным на сосредоточенную силу, либо в его конструкцию включают балку, на которую можно будет опереть стойку.

Рисунок 99. Виды шпренгелей.

Накосные стропила, расположенные в ендовах, подпереть шпренгельной фермой нельзя, так как угол стен, образующий ендову, внутренний, поэтому их подпирают стойками либо, если не позволяет перекрытие, подкосами. В этом случае, в отличие от диагонального стропила вальмы, максимальная нагрузка приходится на нижнюю часть стропильной ноги. Сюда и нужно упирать подкос (см рисунок 98).

Еще одним элементом стропильной системы являются кобылки. Кобылкапредставляет собой используемый для удлинения стропильной ноги отрезок доски, применяемый при обустройстве свеса кровли. Ее используют в случаях, когда длина досок, использованных для изготовления стропил, оказывается недостаточной. Свес кровли предназначен для отведения со стен воды и предотвращения их намокания талыми и дождевыми водами, которые стекают на них с крыши.

Если возводится такая кровля – кобылки монтируют с отступом от стены, составляющим как минимум 40 сантиметров. Доска, используемая для их изготовления, должна иметь меньшую ширину, чем доска, из которой изготовлено стропила. Так, при изготовлении стропил из досок сечением 150х50 мм для изготовления кобылок берут доску, сечение которой составляет 100х50 мм и т.д.

Применение кобылок в процессе монтажа системы стропил позволяет:

1. Использовать древесину меньшей длины при ее изготовлении;

2. Как подъем стропил, так и их монтаж на мауэрлат облегчается за счет уменьшения веса стропильной конструкции;

3. Выведение линии карнизного свеса значительно проще при использовании легких коротких кобылок, чем при помощи стропильных ног;

4. В случае повреждения или гниения кобылки ее можно безболезненно заменить, не производя разборку всей кровли.

Рисунок 100. Кобылки.

Слуховое окно – окно в кровле здания, предназначено для естественного освещения и проветривания чердачных помещений, иногда – для выхода на крышу.

В зависимости от типа крыши над слуховым окном, их подразделяют на следующие разновидности:

— слуховое окно с плоской крышей. Оно подходит для случаев, когда на чердаке необходимо побольше света и свежего воздуха. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°;

— четырехугольное слуховое окно с односкатной крышей. Очень похоже на предыдущий вид. Основное различие заключается в том, что это слуховое окно имеет угол наклона от 15° и выше. Крыша у таких окошек может быть прямоугольной, торцевой и в виде трапеции;

— слуховое окно с двухскатной крышей. Такое окно доставит наибольшее количество света вподкровельное пространство;

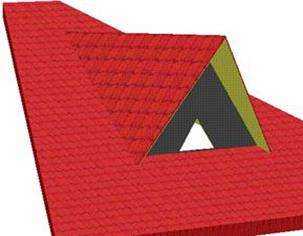

— треугольное слуховое окно;

— полукруглое слуховое окно. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично вписать односкатную крышу в основную кровлю и придать всему зданию особенный, необычный внешний вид;

— стеклянное слуховое окно или зенитный фонарь.

Виды стропильных систем

Лучше всех пропускает свет на чердак или мансарду и смотрится как внутри, так и снаружи очень красиво.

Жестких правил проектирования слуховых окон нет, так как их расположение и размеры зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и того, какую функцию будет нести это окно — декоративную или практическую. Требования здесь больше распространяются на эстетическую сторону этого элемента кровли. Слуховое окно должно гармонично смотреться в общем плане здания: не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Важно выдерживать минимальное расстояние между двумя слуховыми окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. Также при проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных конструкций.

Дата публикования: 2015-11-01; Прочитано: 3623 | Нарушение авторского права страницы

astgift.ru

конструкция, система, узлы, правила монтажа

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях – на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.

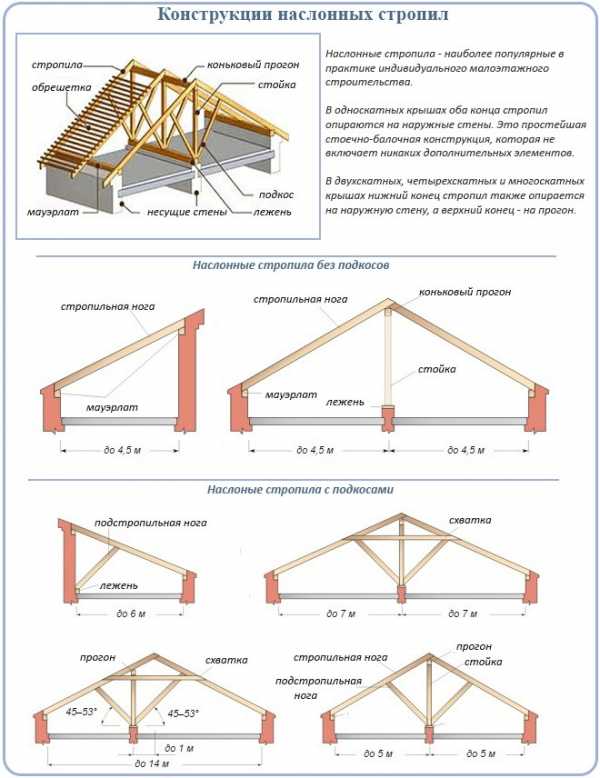

Рассмотрим основные конструкции наслонных стропил.

Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.

Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы).  Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).

Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).

Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.

Варианты закрепления стропильных ног

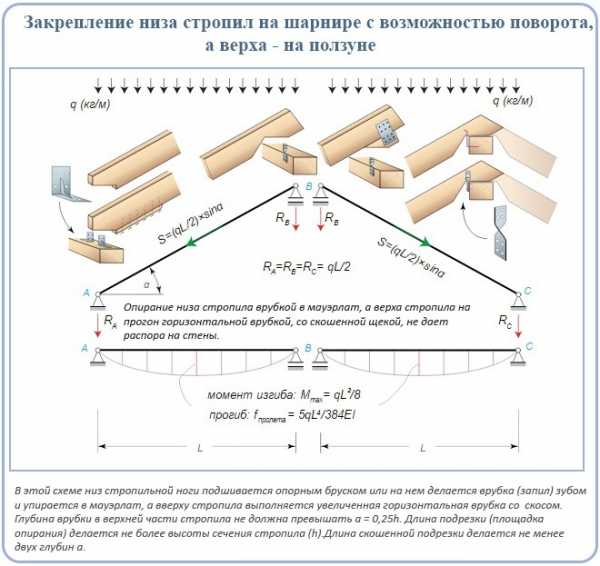

Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)

Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.

На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.

Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому  данный вариант редко используют для двухскатных крыш, чаще – для односкатных.

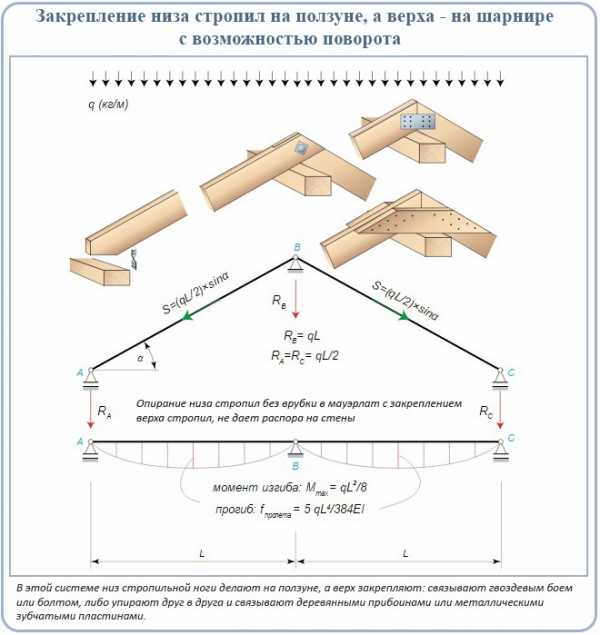

Низ стропильной ноги закрепляют свободно, верх – жестко

Самая распространенная схема для частных домов.

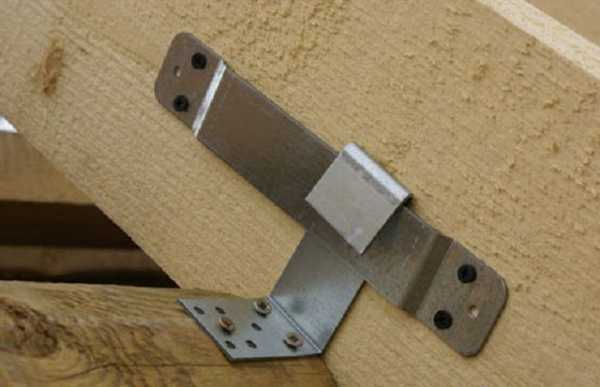

Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла “уйти” в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.

Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.

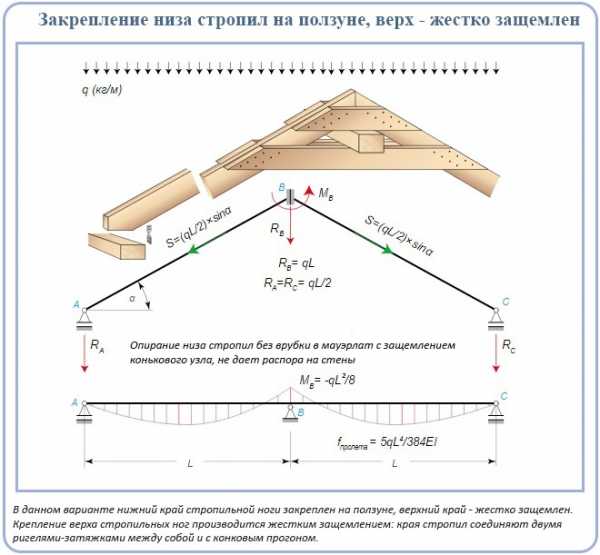

Низ стропильной ноги закрепляют свободно, верх – жестко защемляют

Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.

Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.

Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.

Способы повышения устойчивости безраспорных систем

Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.

Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).

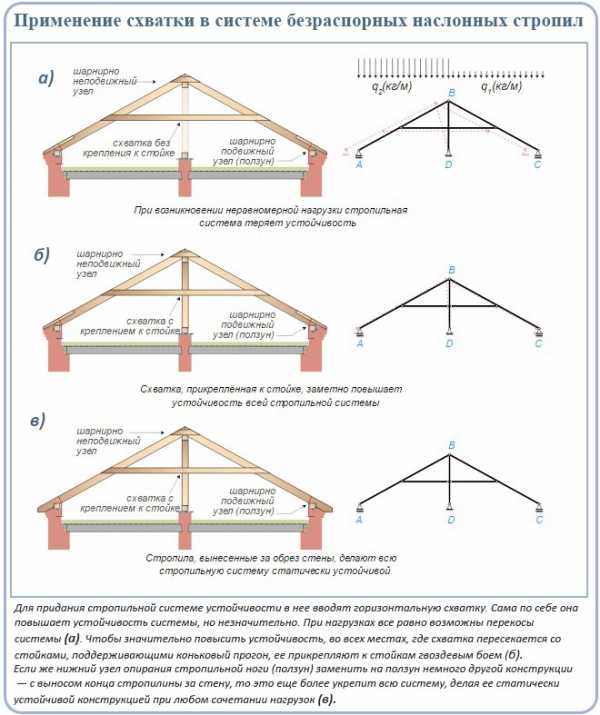

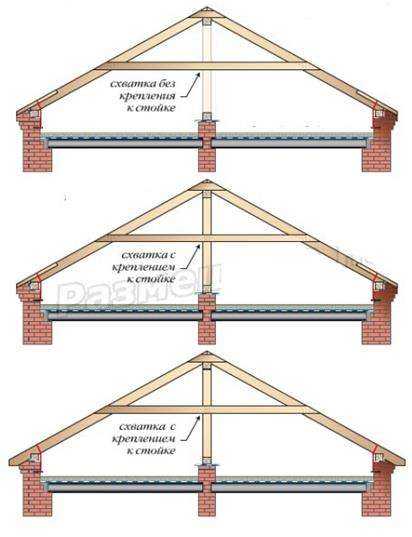

Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это  балка, обычно с тем же сечением, что и у стропил.

Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.

Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.

Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.

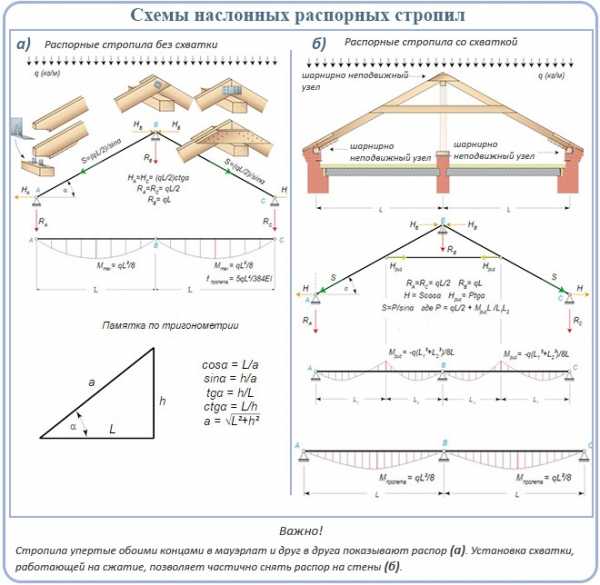

В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.

Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.

Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.

Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще. По своей сути такие стропила становятся висячими.

Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.

Также уменьшает распор установка жестко зафиксированного конькового прогона.

Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).

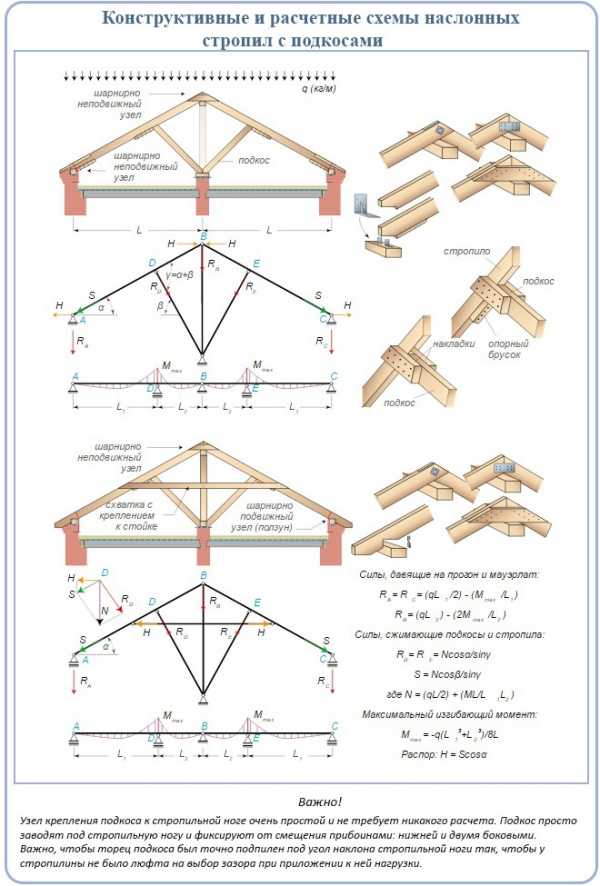

Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.

Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.

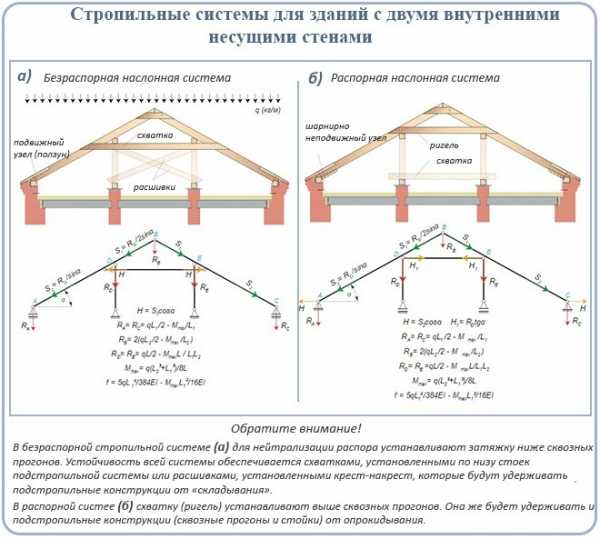

Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.

Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.

Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.

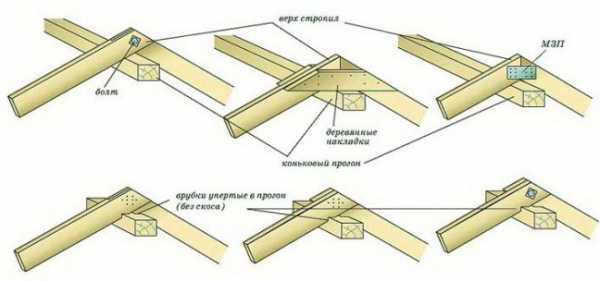

Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.

Отсутствие конькового прогона автоматически означает, что стропильная система образует распор.  Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.

В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.

Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.

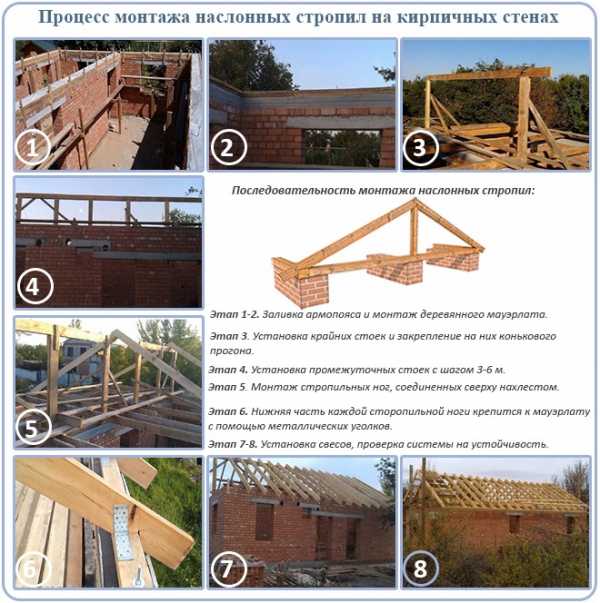

Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие:

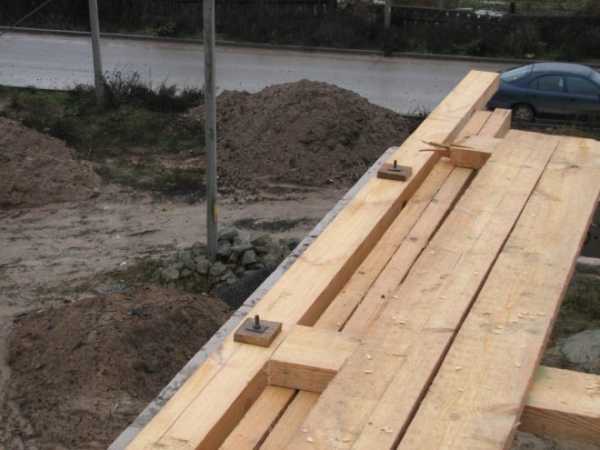

1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т.п.

2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек.

3. На лежне закрепляют стойки с шагом 3-6м.

4. Сверху, на стойки, устанавливают коньковый прогон.

5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек.

6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками.

7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы.

Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши.

krovgid.com

Какова роль стропильных систем?

Стропильные фермы – это специализированные конструкции строительства, какие используются при устройстве скатных кровель. Конструкции эти жёсткие, их задача находится в том, чтоб передать все нагрузки от крыши на стены строения.

Виды древесных ферм.

Выполняют стропильные конструкции из древесины, металла, бетона и железа, подбор материала будет зависеть не только от рекомендаций, но и типа, предназначения сооружения. Монтаж стропильных ферм выполняется по самым разным схемам, Если учитывать вид самой кровли, нагрузки, назначение сооружения.

Виды ферм

Стропильным и подстропильным фермам отводится самая серьёзная роль. Они имеют следующий вид:

• с параллельными поясами – это самые обычные конструкции, используются при промышленном сооружении;
• полигональные фермы применяют при больших пролетах и нагрузках, они предоставляют понижение массы крыши;
• трапецеидальные применяются при мягких, рулонных крышах;
• треугольные фермы подойдут для черепицы, кровельной стали, асбоцементных листов, волнистых материалов, какие настаивают достаточно крутых уклонов;
• ромбическая и полураскосная решётка.

Как сделать расчет системы стропил?

Частота обрешетки в зависимости от типа покрытия кровли.

При расчетах стропильных систем нужно аккуратно учесть все нагрузки, делящиеся на три важные группы:

• постоянные, учитывающие вес кровельного пирога;
• не постоянные, какие включают вес снега, людей, какие подымаются на кровлю для исполнения всевозможных работ, ветровую нагрузку;
• особенные, к примеру, сейсмические.

Для определения снеговых нагрузок нужно руководиться условиями погоды региона. Для этого пользуются такой формулой: S=Sg*?, где Sg – расчетное значение авторитета снега на метр квадратный, а ? – это показатель, высчитывающийся по углу наклона кровли.

Для определения ветровой нагрузки учитывают такие признаки, как высота строения, вид территории, нормы по ветровой нагрузке для региона. Все нужные значения и данные есть прекрасная возможность найти в справочниках по нормативам строительства, там же размещаются и некоторые формулы, какие могут при этом пригодится.

Стальные, древесные и железобетонные стропильные фермы

Детали применяемой системы стропил делаются из разных материалов, это не только обычная древесина, но и металл, железобетон. Сами фермы могут принимать три формы: полигональную, с параллельными поясами, треугольную. Для мягких материалов для кровли достаточно полигональных и с параллельными поясами, а вот для листовых лучше проектировать треугольные фермы.

Стальные детали делают заводским вариантом, они имеют обычные размеры, рассчитанные на пролеты с длинами в тридцать шесть, тридцать, двадцать четыре, восемнадцать метров. Также в большинстве случаев все стальные детали имеют параллельный пояс, что выделяет их от прочих.

Схема крепежа опорного узла стропилин.

Для строительных работ частных строений применяются стальные стропильные фермы из профильной трубы, потому что они имеют небольшой вес. Фермы из тавра, швеллера, уголка более тяжёлые. Собирается система стропил конкретно на строительной площадке, для крепежа применяется сварка. Профильные трубы, какие используются для ферм, имеют толщину от полутора миллиметров до пяти, сам профиль может быть квадратным или прямоугольным.

Железобетонные фермы собой представляют несущие, весьма надежные решетчатые системы, какие часто применяются для перекрытий пролетов при огромный длине. Сейчас такие фермы делятся на треугольные безраскосной формы, сегментные раскосные и безраскосные для скатных кровель, специализированные фермы для кровель с маленьким уклоном.

При производстве железобетонных ферм расценивают такие признаки, как бетонную прочность, плотность, морозоустойчивость, марка стали, толщина бетона вокруг установленной арматуры, защита от ржавчины. Для частных строений такие фермы фактически не применяются, правда их прочность и крепость значительно выше, это связывают с большим весом и сложностями при установке.

Древесные фермы выполняют из бруска, они очень часто используются в приватном и строительстве малоэтажек. Такие фермы постоянно собирают на строительной площадке, на древесину перед этим наносят специализированный состав защиты, который защитит его от насекомых. Соеденения выполняются с помощью болтов, анкеров, пластин и скобок. Монтаж древесных ферм одновременно и более лёгкий, и больше тяжёлый, что связано со спецификами древесины.

Монтаж системы стропил для односкатной кровли

В основном, монтаж стропильных конструкций поручают профессионалам, потому что дело это весьма важное, требующее присутствия специализированных знаний. От надежности системы стропил зависит стойкость всей крыши и сооружения, и поэтому приступать к данному делу самостоятельно не советуется.

Рассмотрим монтаж самой простой схемы устройства стропильных ферм для обычный односкатной кровли. На первой стадии нужно согласно правилам высчитать имеющуюся величину перепада стен, что можно выполнить по формуле:

H = Ш * tg L.

Вариации обрешетки крыши.

Тут Н принимается за перепад стен, Ш – это расстояние между индивидуальными опорными поверхностями стен, tg L – это тангенс угла наклона односкатной кровли.

При производстве стропилин из древесины нужно заблаговременно отделать их с помощью специализированных антисептиков и антипиренов, что сможет помочь по максимуму обезопасить древесину от воздействия насекомых, плесени, больших температур.

На другом шаге устанавливается мауэрлат, другими словами опорные балки, у которых толщина обязана целиком отвечать толщине стены, потому что нужна твёрдая привязка, прекрасная гидрозащита системы. При монтаже нужно смотреть, чтоб балка шла строго горизонтально, после того как провели монтажные работы на плоскости нужно наметить места, где будут крепиться стропильные ноги, вырезать специализированные углубления под них.

Установка стропилин выполняется так, чтобы приготовленные фермы на тридцать сантиметров выступал за опорные балки, крепеж при этом выполняется болтами и скобками. Подпорки ставят только на случай, когда длина стропильных ног больше, чем четыре с половиной метра. Планки обрешетки навязываются сверху поставленных стропилин.

Подстропильные конструкции

Подстропильные системы используются не очень часто, по большей части, если необходимо строения мансардных помещений и в том случае, когда шаг колон значительно превосходит шаг конструкций несущего типа. Чтобы это сделать применяются фермы и подстропильные балки с длиной в 12 метров, правда вполне можно если необходимо повышать и до 18-24 метров.

Подстропильные балки используются с балочными стропилинами. Первые имеют пучковую арматуру, чтоб сделать легче массу и обеспечить большую прочность (для конструкций из железобетона). Подобные конструкции ставят на колонны, объединяют со стропильной системой с помощью анкеров, для балок сделанных из металла применяется дополнительно сварка.

В каком случае используются подстропильные системы?

Подстропильные системы используются в зданиях, какие имеют поперек размещенные несущие внутренние стены или две поперечные. В этом варианте подстропильные системы будут складываться из положенных вдоль кровли балок (сквозных прогонов), какие опираются на лежень через бруски стоек, дальше они имеют упор уже на стены. Используется система и без прогонов, в этом варианте все стойки будут подводиться под каждую отдельную стропильную ногу.

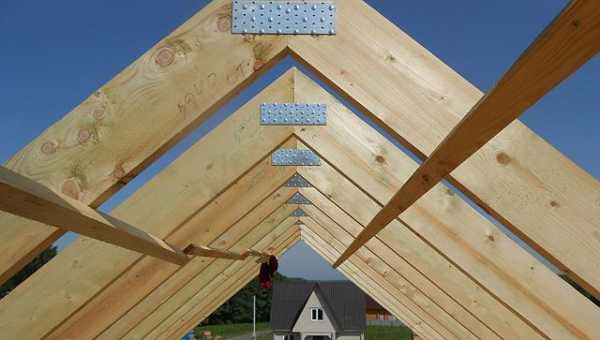

Коньковый узел выполняют с помощью стыковки стропильных ног сверху с перевязкой стальными или древесными накладными. Необходимо подчеркнуть, что тут нет прогона, взамен него применяется конструкция распора.

Конкретно применение данной конструкции и выполняет выполнимым строение мансардных кровель (при введении стоек под стропильные ноги). Но это предполагает, что подстропильная система будет оказывать добавочную нагрузку на перекрытие сооружения, и поэтому имеется потребность усиления. Но это не означает, что кровля такого типа будет непрочной — возможность монтажа расшивки с наружной стороны стоек, крепеж к низу каждой стропильной ноги прибавляет прочность всей конструкции.

certainteed.by

виды, поперечное сечение, установка. Подстропильная ферма

Основой конструкции при устройстве кровель выступают стропильные и подстропильные элементы. Несущая система кровельного покрытия – это стропильные балки и фермы. Балки подстропильные являются опорой для стропильных элементов. Они применяются при устройстве покрытий в одноэтажных многопролетных промышленных зданиях, в жилых домах при устройстве мансардных этажей.

Виды подстропильных балок и ферм

Надежность всей кровельной системы в полной мере зависит от прочности и основательности несущей стропильной и подстропильной конструкции. На нее оказывается большое количество разнообразных внешних нагрузок.

Балки подстропильные – это изделия из одного цельного элемента, который принимает внешнюю нагрузку, распределяя ее по всей своей длине. В этом случае наибольшие напряжения возникают по концам балки. Применяется она в балочных стропильных системах устройства кровли.

Подстропильная ферма – это сложная составная конструкция, которая собирается из отдельных стержней, жестко соединенных друг с другом. Нагрузки возникают только в узловых соединениях стержней. Используются такие конструкции в кровельных системах со стропильными фермами.

В зависимости от материала изготовления подстропильные конструкции можно разделить на:

• Железобетонные.
• Стальные.
• Деревянные.
• Армированные деревянные системы.

Железобетонные и стальные балки и фермы наиболее часто используются в строительстве промышленных зданий и сооружений. Деревянные и усиленные арматурой элементы из дерева активно применяются для устройства не только производственных кровель, но и при строительстве крыш в жилых домах.

В промышленном строительстве подстропильными конструкциями перекрывают 12-метровые, 18-метровые, 24-метровые и 30-метровые пролеты между колоннами. При шестиметровом шаге стропильных конструкций подстропильные балочные элементы и фермы служат для них промежуточными опорными элементами.

По виду поперечного сечения балки подразделяются на:

• Прямоугольные.
• Тавровые.
• Двутавровые.
• Коробчатые балки.

В индивидуальном жилищном строительстве конструкции, предназначенные для опоры стропильной системы, применяются не часто. В основном их используют при устройстве мансардных помещений.

Железобетонные подстропильные балки

Железобетонные изделия применяются для устройства кровельных покрытий с небольшим уклоном, а также скатных крыш. Изготавливаются они на заводах ЖБИ, где сразу применяется предварительное напряжение балок стальной арматурой. Виды используемой арматуры:

• Стержни с периодическим профилем упрочненные.
• Проволочные пучки из особо прочной проволоки.
• Витые проволочные пряди.
• Струнная арматура.

По форме различают балки подстропильные с параллельными и не параллельными поясами. Их расчет производится исходя из нагрузки, которую оказывает стропильная балка, опирающаяся точечно на середину подстропильного элемента, и нагрузки от веса самой балки, распределяемого по ее длине. Изделия изготавливаются со строповочными отверстиями, предназначенными для монтажа и подъема, иногда вместо них используются монтажные петли.

Устанавливаются в средних рядах сооружений для опоры стропильных балок и ферм, если ширина их шага 6 метров, а ширина установки средних колонн – 12 метров. Установка подстропильных балок производится на колонны, закрепляются они методом сваривания закладных деталей. В середине балок подстропильных и по их концам выполнены специальные опорные площади с закладными листами и анкерными болтами для установки стропильных конструкций.

Имеют тавровое или двутавровое поперечное сечение с нижней полкой и форму трапеции. Нижняя полка усиливается в местах, где предполагается установка стропильных балок.

По длине балки подстропильные в основном бывают 12-метровые, иногда применяются 18-метровые или 24-метровые изделия. Высота по центру составляет 1,5 метра, в местах опор – 0,6 метра. Ширина нижней полки – 0,7 метра. Должна иметь определенные двутавровая балка размеры. ГОСТ 19425-74.

Подстропильная железобетонная ферма

Железобетонные подстропильные фермы применяются при устройстве скатных кровель. Имеют форму трапеции, у которой два пояса: нижний — горизонтального вида и верхний — ломаной конструкции. На данный момент наиболее актуальными являются безраскосые фермы из сборного железобетона.

Для надежности крепления стропильных ферм опорные участки подстропильных элементов усиливаются. Для установки плит покрытия предусмотрены стойки у опор. Стойки и нижний пояс подстропильной фермы изготавливаются с предварительным напряжением. Для производства используется бетон марок 300-500.

Как и в балочном варианте, в подстропильных фермах для крепления к колоннам и опоры предусмотрены закладные металлические элементы.

Стальные подстропильные балки

Стальные системы имеют длину 12 метров, 18 метров, 24 метра, могут производиться длиной 48 метров. Конструкционно они аналогичны применяемым стропильным балкам. Состоят из двух поясов: верхнего и нижнего. Верхний опирается на монтажный столик на колонне и крепится к нему болтами. Нижний пояс балки прикрепляется к колонне посредством горизонтальных планок.

Подстропильная стальная ферма

Изготавливаются с параллельными верхним и нижним поясами. Длина унифицирована и составляет 12 метров, 18 метров, 24 метра. В зависимости от вида стропильной фермы, высота подстропильной конструкции может быть 3,13 метра, 3,27 метра или 3,75 метра.

Крепление к колоннам производится при помощи надопорных стоек, на которые опирают стропильные фермы.

В настоящее время в промышленном строительстве стали применяться облегченные стальные варианты изготовления ферм. Например, трубчатые системы или балки с тонкими стенками. Благодаря такой конструкции фермы получаются более легкие, уменьшается расход стали на их изготовление, сокращается срок их монтажа.

Деревянные подстропильные системы

Конструкции из дерева, предназначенные для опоры на них стропильной системы, обладают достаточно большой прочностью и стойкостью ко многим агрессивным воздействиям. Они долговечны при применении их в сооружениях с нормальными режимами по температуре и влажности. В промышленном строительстве они используются в зданиях, где присутствуют неблагоприятные для железобетона и металла среды.

По конструктивному виду различают подстропильные элементы в виде:

• Балок.
• Ферм.
• Арок.
• Рам.

Если длина пролетов в здании до 18 метров, то применяется подстропильная балка деревянная. В зданиях, где пролеты достаточно большие – до 30 метров, целесообразнее использование деревянных подстропильных ферм. Арки и рамы из дерева в качестве подстропильных элементов используются не часто.

Деревянная подстропильная балка

В промышленном строительстве чаще всего используются балки, склеенные из досок. Такие конструкции гораздо прочнее и долговечнее, чем цельные изделия, возможно изготовление различных форм подстропильных балок. Изделия из конструкционного клееного бруса получили широкое распространение при устройстве кровельных систем. Цельные круглые бревна могут выдержать более серьезные нагрузки, но они сильно уступают клееному брусу по прочности на изгиб.

Узел стыкования деревянной подстропильной балки можно увидеть на фото ниже.

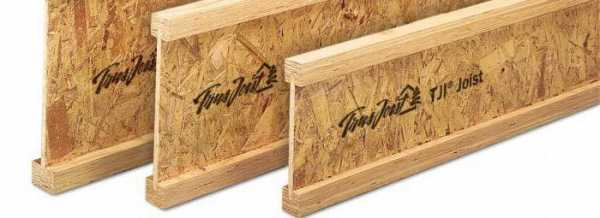

Поперечное сечение балки бывает прямоугольным или двутавровым. Верхний и нижний пояса подстропильной балки могут быть параллельными, либо двускатный верхний пояс и горизонтальный или ломаный нижний пояс. При длине пролета до 15 метров часто используются двутавровые балки со стенками из досок или фанеры и брусковыми ребрами жесткости.

Деревянная подстропильная ферма

Основными материалами для изготовления подстропильных деревянных ферм являются брусья, доски или бревна. Крепление элементов возможно при помощи металлических метизов, пластин. Большое распространение получили клееные деревянные подстропильные фермы. Пояса их изготавливаются сплошными по ширине. При таком способе изготовления на концах соединительных элементов выполняются нарезные зубчатые шипы и аналогичные им по форме пазы. Клей наносится на всю поверхность стыка, далее детали конструкции прессуются.

Армированные деревянные подстропильные балочные элементы и фермы

Армируются деревянные подстропильные элементы с целью их усиления. В качестве арматуры используются сталь или стеклопластик. Крепится арматурная деталь внутрь деревянной при помощи эпоксидного клея. Иногда используется предварительное напряжение арматуры.

Установка

Установка подстропильных балок и ферм проводится следующим образом. Железобетонные подстропильные балочные элементы и фермы при помощи закладных металлических деталей привариваются непосредственно к оголовкам колонн. Возможно крепление их на болты. Железобетонные консоли или металлические столики на подстропильных изделиях выполняют функцию опорных площадок для несущих стропильных конструкций.

Стальные фермы крепятся к колоннам сбоку к металлическому надколоннику нижним поясом. Его высота составляет 0,7 м. Друг с другом фермы скрепляются верхними поясами. Стропильные фермы опираются на столики подстропильных ферм и на закрепленные на колоннах надколенники.

Деревянные подстропильные балки в устройстве кровель выглядят следующим образом (см. фото).

Установка балок для двускатной крыши

Когда в здании существуют две несущие внутренние стены, стропильная система устанавливается на подстропильные элементы. В этом случае они опираются на лежень, посредством стоек из брусьев, а также внутренние стены. Обычно это две подстропильные балочные конструкции, размещенные вдоль крыши. Применяется такой вариант при высоте от перекрытия до конька крыши от 1,4 метра до 2,5 метра. В этом случае под крышей образуется достаточно свободное пространство, которое можно использовать в качестве мансарды.

Подстропильная балка, или затяжка, может устанавливаться непосредственно на стропилах на расстоянии одной трети высоты от перекрытия до конька. Такой вариант позволяет увеличить объем внутреннего помещения под крышей. Стропильная, подстропильная системы и крыша здесь играют роль внешних стен и покрытия.

Стропильные и подстропильные балки можно увидеть на фото в статье.

В первую очередь, на мауэрлат укладываются крайние подстропильные балки на обе стены дома. При варианте деревянного дома вместо мауэрлата используется верхний венец сруба. Балки должны быть строго параллельными друг другу, проверить это можно, измерив расстояние между их концами по диагонали. Балки ложатся с выступом не менее 0,5 метра за края периметра дома. Если доски по длине меньше, чем требуется для балки, то производится сращивание подстропильных балок.

Затем необходимо натянуть веревки между уложенными балками по обоим краям, и выверить их по уровню. На расстоянии одного метра от крайней устанавливается следующая подстропильная балка. Также ложится доска на противоположной стороне. Обязательно проверяется их горизонтальность. Таким образом укладываются остальные балки подстропильные по всей длине стены.

Чтобы выровнять выступы досок за пределы стен, отмеривается 0,5 метра на каждой крайней балке, протягивается веревка. На средних балках делаются отметки по веревке, лишние концы отпиливаются. Дальше на подстропильную систему устанавливаются несущие стропила.

ГОСТы по подстропильным конструкциям

На изготовление железобетонных подстропильных конструкций распространяется ГОСТ 20372-2015, введенный в действие с 1 января 2017 года. Согласно этому документу, для производства используется тяжелый или легкий конструкционный бетон. Стальные подстропильные фермы производятся согласно ГОСТ 27579-88. Имеет определенные и клееная двутавровая балка размеры. ГОСТ 19425-74.

fb.ru

Монтаж стропильной системы своими руками

Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Типы стропильной системы

Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

• комбинированные;
• висячие;
• наслонные.

Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, — это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией.

Установка висячих стропил

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

1. Вначале на несущие боковые стены устанавливается мауэрлат.

   Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

2. В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.


   Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

3. Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.

   Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

4. Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.
5. Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

Монтаж наслонных стропил

Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

1. Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.
2. Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
3. Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.

   Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

1. На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.
2. Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.
3. Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.

   Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами

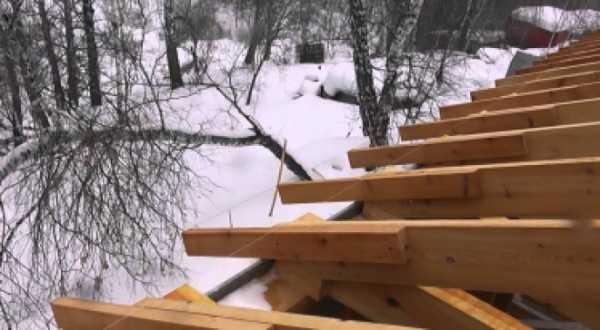

4. Свес шириной до 60 см формируется следующим образом — стропильные ноги выводятся за границы несущих стен. Эта конструкция надёжно защитит стены от осадков. Если стропильные ноги по длине доходят только до мауэрлата, их удлиняют при помощи деталей, называемых кобылками.

   Для удлинения стропил на них набивают доски определённой длины — кобылки

5. Стропильная система закрепляется прогонами, стойками, а также подкосами.


   На последнем этапе стропильные фермы связываются коньковыми прогонами и дополнительными подкосами, а также устраиваются фронтонные свесы

Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

Комбинированная кровельная система

Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

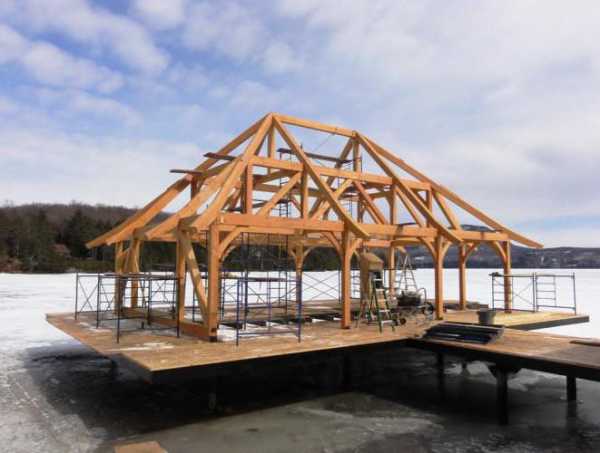

Фотогалерея: варианты стропильных систем

Монтаж стропильной системы кровли

Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

• платки из дерева;
• пластины из металла;
• разнообразные врубки;
• гвозди.

Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

• лежаки;
• подкосы;
• прогоны;
• стойки.

Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

Перед укладкой кровельного покрытия монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров

Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

1. По всему периметру строения производится монтаж гидроизоляционного материала.
2. Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.

   Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

3. Проверяется правильность геометрической формы — равенство длин диагоналей. Для проверки можно использовать леску или верёвку. Равенство диагоналей означает, что углы, образованные соседними частями мауэрлата, являются прямыми. При необходимости положение бруса корректируется.
4. Углы мауэрлата скрепляются между собой.

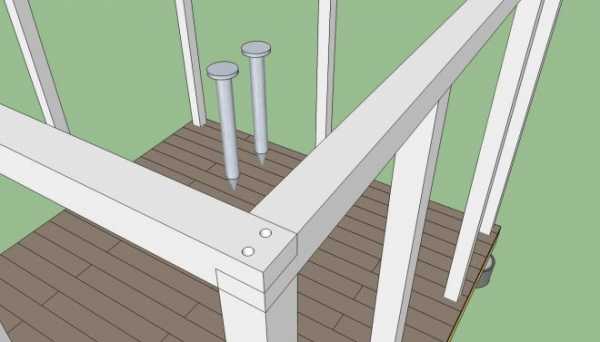

   Крепление мауэрлата в углах производится вполдерева

5. Мауэрлат плотно закрепляется при помощи шпилек или проволоки. Если вы используете шпильки, то в мауэрлате сверлятся отверстия. Затяжка производится в несколько приёмов.

   К каменным, блочным или бетонным стенам мауэрлат крепится при помощи шпилек, укреплённых в них при устройстве верхнего ростверка

Способы крепления кровельного мауэрлата и сращивание стропил

Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

1. С помощью проволоки, которая закладывается между двумя кирпичами. Её длина подбирается так, чтобы в итоге проволокой можно было обвязать полностью брус. Количество проволоки должно соответствовать числу стропильных ног.

   Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел

2. Винтовые шпильки. В кладку внедряют арматуру по высоте минимум за 3 ряда до начала кровли. Размер арматуры — 10 мм. Шпильки, загнутые в Г-образную форму, связывают с арматурным каркасом. Длина шпильки подбирается так, чтобы оставшаяся над поверхностью стенового каркаса часть была на несколько сантиметров больше, чем толщина мауэрлата. Затем конструкцию заливают бетоном. В брусе мауэрлата сверлят ответные отверстия и надевают его на шпильки. Далее мауэрлат фиксируется гайками.


   Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

3. Деревянные пробки. Их закладывают в здание по габаритам в один кирпич и обрабатывают антисептиками. Можно заложить пробки под мауэрлат и закрепить железными скобами.

Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

1. Скользящее крепление. Производится за счёт запила и монтажа ноги стропильной системы на мауэрлат. Установка осуществляется при помощи специальной комбинации металлических пластин, которые при зацеплении друг за друга получают возможность перемещения в заданных пределах. За счёт этого обеспечивается возможность небольшого смещения стропил при усадке и сезонных деформациях здания.


   Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания

2. Жёсткое крепление. Этот вариант используется для устройства наслонных стропил. В стропильной системе осуществляется врубка по специальному шаблону, а затем каждая нога упирается в мауэрлат и фиксируется гвоздями.

   Жёсткое крепление стропильных ног используется в системе наслонных стропил

Как крепятся стропила на уровне конька

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

• каждое стропило нужно обрезать под определённым углом, расположенным в верхнем крае. Этот угол должен быть точно равен углу наклона скатов;
• стропильные ноги в местах среза нужно скрепить несколькими гвоздями длиной в 150 мм;
• вбивать гвозди надо под углом таким образом, чтобы они проникли в другое стропило на достаточную глубину;

  Можно использовать разные варианты крепления стропильных ног под коньком

• накладки из дерева и металла помогают укрепить стропильную систему. Они закрепляются болтами или гвоздями.

  Металлические накладки используются для упрочнения конструкции стропил в области конька

Варианты сращивания стропил

В строительной сфере повсюду используются разнообразные варианты стропильного сращивания, при этом, подбирая определённую технологию, надо обратить внимание на характеристики конструкции стропильной системы, на которые влияют:

• приобретённые материалы;
• технические данные стройплощадки;
• шаг монтажа стропил.

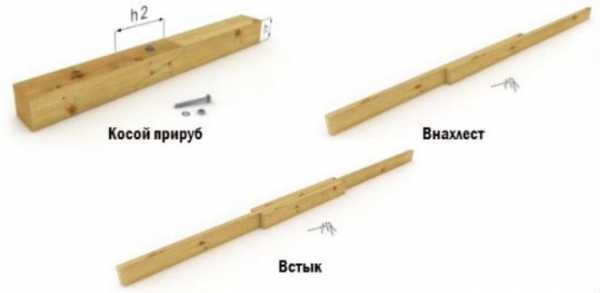

Стропила могут сращиваться следующим образом:

1. Встык — наиболее быстрый и надёжный вариант, чтобы удлинить стропила. Для этого сращиваемые детали обрезаются под углом в 90 градусов. Чтобы в месте соединения отсутствовал прогиб, потребуется высокая точность. Стропила закрепляются накладками из металла или дерева, скрепляемых гвоздями в шахматном порядке.

   Крепление встык упрочняется металлическими или деревянными накладками

2. Косой прируб — это места стыков деталей стропил, которые подрезаются под углом в 45°. Крепёжным элементом служит 12 или 14-миллиметровый болт, монтирующийся в середине места стыка.
3. Внахлёст — это простой вариант, поскольку в нем не нужна особая точность. Нахлест может составлять от 80 до 100 см. Далее стропила фиксируются с помощью гвоздей по всей длине сращиваемых досок. Гвозди вбиваются только в шахматном порядке, чтобы брусья не разомкнулись под большим весом кровельного материала. Можно также использовать шпильки или болты, однако изначально надо проделать для них отверстия. Подобный способ отличается высокой надёжностью сращённых стропил, но он более трудоёмкий.

   Стропильные доски можно сращивать любым из трёх описанных способов

Каждая разновидность стропильной системы имеет свои характерные особенности и подходит только для определённого вида конструкции кровли. Именно от правильной установки стропил зависит не только надёжность, но и прочность кровли, поэтому к данному этапу работ необходимо подходить с максимальной ответственностью.

kakpostroit.su

Виды и особенности стропильных конструкций

Стропильная система выступает в качестве основной несущей части всей кровельной конструкции. Она определяет устойчивость и прочность верхней части дома. Стропила должны выдерживать вес кровельного материала, давление снега и ветра, поэтому при выборе наиболее подходящей вариации системы следует учитывать климатические особенности региона. Основными функциональными элементами стропильной конструкции являются наклонные подкосы, вертикальные стойки и стропильные ноги.

Материалы для изготовления стропил

Изготовление стропильной системы может осуществляться при использовании металлических элементов или древесины. Каждая из существующих вариаций стропил имеет свои особенности.

Металлические стропила

Основные функциональные элементы металлической стропильной системы

Металлические конструкции изготавливаются из стального проката методом электродуговой сварки. Данная система характеризуется максимальной жесткостью. В большинстве случаев стойки из металлического профиля устанавливаются под коньковыми прогонами и используются в качестве опор. Для проведения монтажных работы может понадобиться привлечение специальной техники. Целесообразнее всего использовать металлическую вариацию стропил в таких случаях:

• при высокой ветровой нагрузки на кровлю;
• если кровельная система имеет сложную геометрию;
• при большой массе кровельного материала;
• в случае большой длины перекрываемых пролетов.

При условии монтажа смешанной стропильной системы следует предотвратить контактирование металлических элементов с древесиной. В противном случае возможно загнивание дерева вследствие переувлажнения, обусловленного появлением конденсата на металлической поверхности.

Элементы металлической стропильной системы характеризуются высокой теплопроводностью. Эта особенность приводит к быстрому нагреванию и мгновенному остыванию материала. В данном контексте возникает необходимость в более тщательном утеплении кровли.

Деревянные стропила

Деревянная стропильная система должна обязательно подвергаться противопожарной и антибактериальной обработке.

Хорошая альтернатива металлическим конструкциям — стропила из дерева. Они максимально просты в монтаже и могут собираться непосредственно на объекте. Чаще всего для устройства системы используется сосновый брус с сечением 150х150 мм. Вполне подойдут доски размером 50х150 мм.

При этом следует заметить, что под длительным воздействием механических нагрузок дерево может деформироваться. Чтобы избежать этого, рекомендуется провести предварительную обработку материала влагозащитными средствами или прибегнуть к использованию пленочной изоляции. Также следует позаботиться о хорошей вентиляции подстропильного пространства.

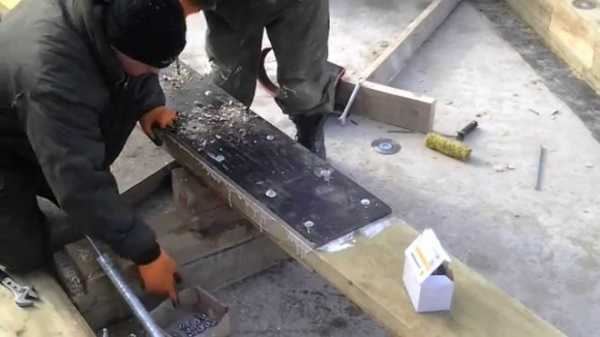

Обработка деревянных стропил

Антибактериальная и противопожарная обработка — это жизненно необходимые процедуры, которые следует проводить на предварительном этапе. Обработка антибактериальными составами способствует предотвращению процессов гниения и повышает эксплуатационный потенциал материала. Противопожарная обработка снижает горючесть материала, делая его максимально устойчивым к прямому воздействию открытого огня.

[stextbox id=»warning»]Важно! Обработку деревянных стропил рекомендуется проводить при использовании кисти. Метод распыления не способен обеспечить желаемого результата.

Стропильные системы наслонного и висячего типа

Все стропильные конструкции делятся на два вида — наслонные и висячие. Выбор системы определяется конструктивными особенностями здания. Вне зависимости от выбранного исполнения, готовая конструкция должна быть максимально устойчивой к негативным факторам различного типа, среди которых:

• атмосферные осадки;
• ветровая нагрузка;
• повышенная влажность;
• колебания температурных показателей;
• негативное воздействие живых микроорганизмов.

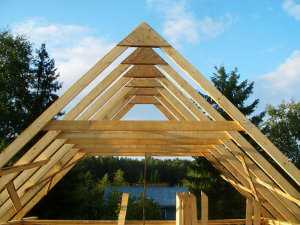

Особенности висячих стропил

Стропила висячего типа

Стропильная система висячего типа используется при строительстве однопролетных зданий, выполненных из кирпича или камня. Стропильные ноги такой конструкции имеют только две точки опоры, в качестве которых выступают несущие стены дома. Система создаёт распирающее усилие, которое передаётся стенам здания.

Чтобы компенсировать такую нагрузку, целесообразнее всего прибегнуть к обустройству затяжки. Она сможет соединить каждую стропильную пару в нижней части, вследствие чего оказываемое давление на стены будет минимальным. Для обеспечения максимального эффекта выше основания стропил может устанавливаться дополнительная затяжка — ригель.

Стропильные ноги системы висячего типа опираются на опорный брус — мауэрлат. При этом соединение стропильной ноги и основы конструкции осуществляется посредством врубки. Дополнительно конструкцию можно зафиксировать кронштейном или скобой.

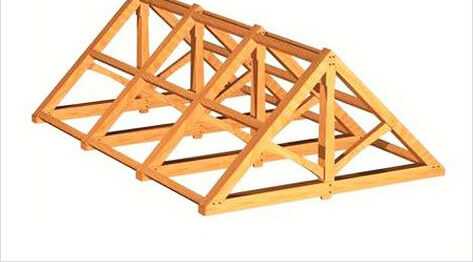

Особенности наслонных стропил

Наслонные стропила

Характерная особенность наслонных стропил заключается в необходимости наличия промежуточной несущей стены. Их используют для всех видов кровельных конструкций вне зависимости от материала стен дома. Также они широко применяются при создании мансардных крыш.

Верхняя часть наслонной конструкции опирается на коньковый брус. Последний поддерживается специальными опорами. Внизу стропильные ноги упираются в обвязку. Данная конструктивная особенность способствует тому, что основная нагрузка передаётся по вертикали. В результате этого общие весовые показатели имеют тенденцию к снижению и в монтаже горизонтальной затяжки нет никакой необходимости.

Стропильные ноги создают максимальное усилие на изгиб, а нагрузка на сжатие практически полностью снимается. Именно поэтому в работе можно использовать тонкие пиломатериалы, которые делают всю конструкцию более легкой. Здесь же можно говорить и значительной денежной экономии.

Совет! Чтобы минимизировать возможный изгиб стропильных ног для зданий с большой длиной пролёта, рекомендуется вместо конькового бруса использовать два боковых прогона. Дополнительно их можно укрепить подкосами и ригелями.

Стропильная система для шатровой кровли

Стропильная система для шатровой кровли

Шатровые кровли имеют вид пирамиды. Основанием такой конструкции может быть квадрат или прямоугольник. Плоскость треугольных скатов здесь стыкуется в верхней части. Характерной особенностью таких крыш является отсутствие фронтонов.

Вся стропильная система опирается на мауэрлат, который должен быть максимально прочно закреплен на стене. От горизонтального сдвига при дальнейшей эксплуатации мауэрлат защитят наружные стены. При условии, если кровля не отличается большими размерами, можно прибегнуть к использованию короткого бруса. Соединение отдельных элементов при этом осуществляется под углом 90-та градусов.

Конструктивно такая система имеет четыре накосных стропила, которые фиксируются в углу основания кровли. Они могут иметь наслонное или висячее исполнение. В верхней части стропила сходятся в одной точке.

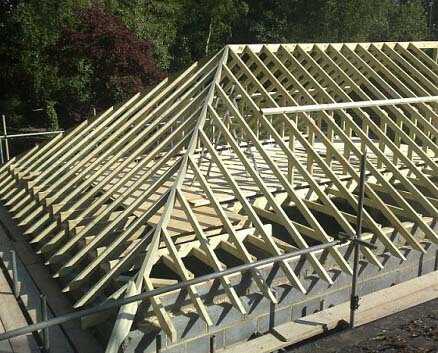

Стропильная система для вальмовой кровли

Вальмовая четырехскатная крыша

Вальмовые кровли также не оснащаются фронтонами. Две плоскости скатов такой крыши имеют вид трапеции, а остальные две — треугольника. Стропильные ноги в такой системе располагаются по диагонали. Образование скатов вальмовой кровли происходит за счет промежуточных стропил. Для их крепления используется мауэрлат и балки коньков. Расстояние между отдельными элементами при этом должно варьироваться в пределах 100-120 см.

Основой для накосных стропил в верхней части является прогон коньков. Он представлен в виде деревянной балки, сечение которого идентично сечению диагональных стропил. Накосные стропила должны быть самыми длинными. Это позволяет им выдерживать максимальную нагрузку, которая передаётся от нарожников.

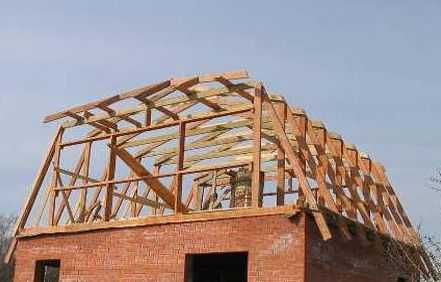

Стропильная система для ломаной крыши

Стропильная система ломаной крыши

При монтаже висячей стропильной системы для ломаной крыши следует учитывать, что на стропильные ноги будет оказываться два вида нагрузок — сжатие и изгиб. Чтобы свести к минимуму влияние этих факторов, рекомендуется прибегнуть к использованию затяжки в нижней части конструкции. При условии проведения монтажных работ исполнителю придется разрешить задачи следующего характера:

1. Подготовить чертеж.
2. Определить оптимальный угол наклона кровельной конструкции.
3. Выбрать наиболее подходящий тип стропильной системы.
4. Просчитать количество требуемых материалов.
5. Собрать основную часть конструкции на земле.
6. Поднять конструкцию наверх и продолжить монтаж.
7. Обеспечить надежную фиксацию отдельных элементов системы.

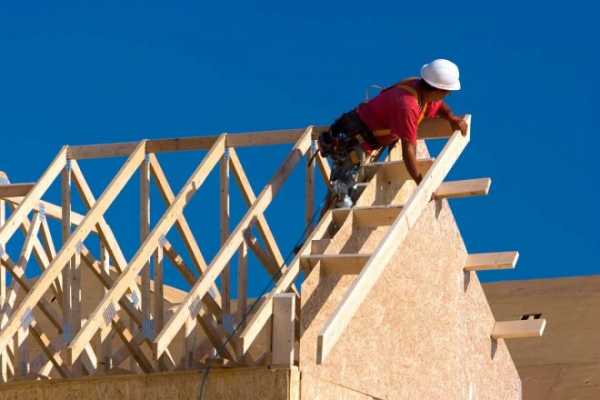

Стропильные фермы для широких пролётов

При условии большой величины пролета рекомендуется использовать стропильные фермы. Посредством их применения можно создать крышу любой конфигурации. Величина уклона может варьироваться в зависимости от индивидуальных предпочтений собственника объекта. С их помощью возможен вариант обустройства мансардного этажа. Стропильные фермы можно изготовить непосредственно на строительной площадке или же заказать уже готовые конструкции.

Стропильные фермы для широких пролетов конструктивно включают в себя следующие элементы:

• затяжки;
• раскосы;
• стропильные ноги;
• стойки;
• ригели.

Комплектующие элементы системы устанавливаются в пределах верхнего и нижнего пояса. Благодаря этому отпадает необходимость монтажа дополнительных опор. Давление на конструкцию передаётся только по вертикали.

Что в итоге?

Стропильная система выбирается в зависимости от конструктивных особенностей кровли и здания в целом. От грамотности проведения монтажных работ напрямую зависит надёжность и срок эксплуатации крыши. Для того, чтобы он был максимальным, следует очень внимательно подходить к разрешению данного вопроса.

stroyvopros.net
