Как сделать подсветку в шкафу своими руками: видео, фото, инструкция

Перед тем как переходить к инструкции с фото и видео примерами, сразу же хотелось обратить Ваше внимание на то, что мы не будем рассматривать варианты с установкой точечных светильников и галогенных ламп. Это связано с тем, что сделать подсветку в шкафу своими руками можно быстрее и, не повреждая полки, если поклеить в нужных местах светодиодную ленту. Такой вариант монтажа будет более разумным и безопасным. Далее мы рассмотрим пошаговую инструкцию с фото и видео примерами, которые наглядно покажут Вам, как смонтировать светодиодную подсветку полок в вещевом, кухонном и даже книжном шкафу!

Шаг 1 – Подготовка к монтажу

Итак, перед тем, как приступать к созданию светодиодной подсветки шкафа своими руками, необходимо продумать несколько важных моментов:

  • В каком месте диоды будут наиболее эффективными для освещения полок, и при этом не будут создавать неудобств?
  • Как будет происходить включение/выключение светильников и где будет размещен выключатель света?
  • Каким образом светодиодная подсветка будет подключена к домашней сети 220 Вольт?

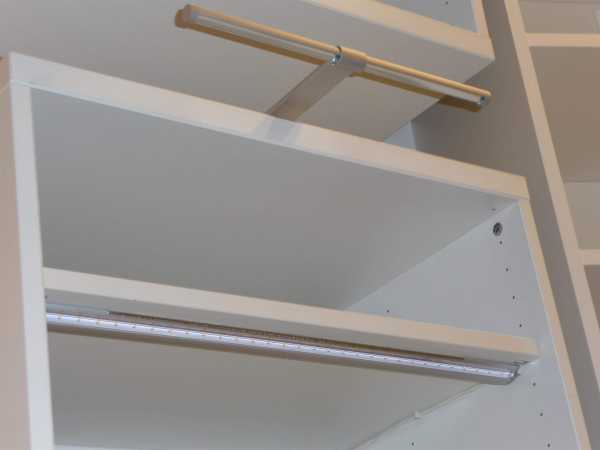

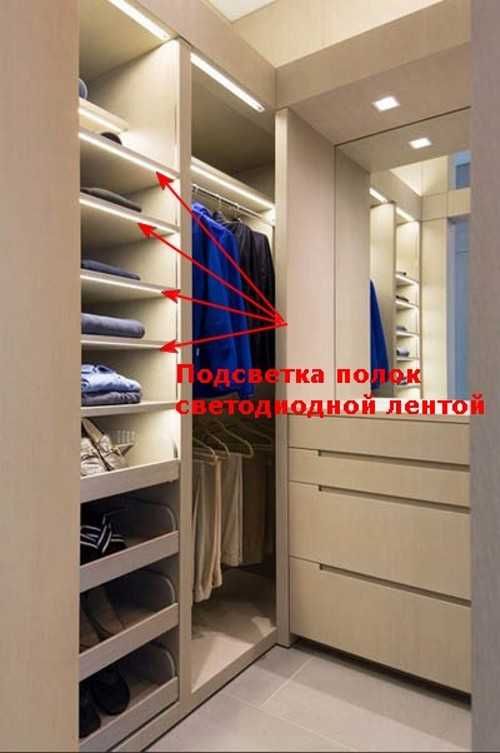

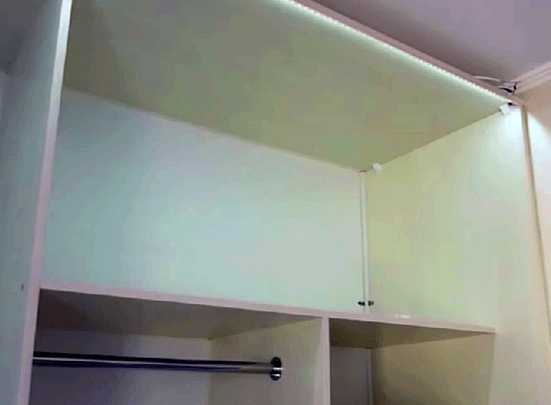

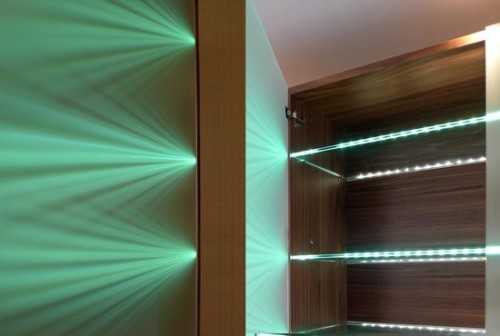

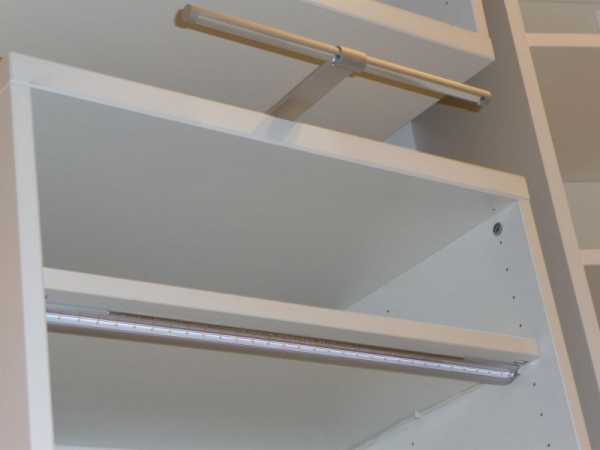

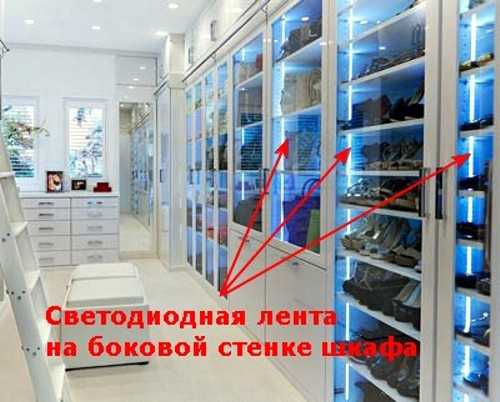

Мы рекомендуем размещать светодиодную ленту над полками, как показано на фото ниже. При таком размещении диоды меньше всего подвержены механическим повреждениям и к тому же освещаемая область будет хорошо охватываться подсветкой.

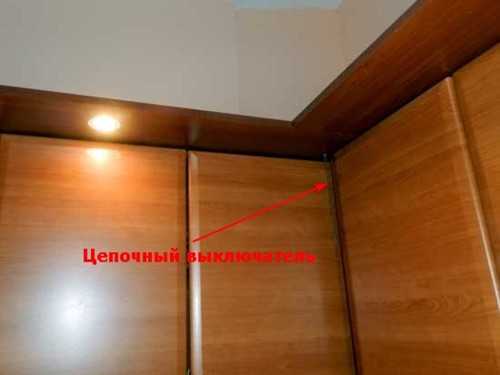

Что касается выключателя света, его можно аккуратно разместить под одной из полочек либо вывести на внешнюю боковую стенку шкафа. Также можно сделать автоматическую подсветку шкафа купе – чтобы светодиодная лента включалась при открытии двери. Существуют уже готовые комплекты светильников, оснащенные специальными датчиками движения, которые реагируют только на открывание двери. В нашем примере будет рассмотрен еще один альтернативный вариант – установка концевых выключателей, которые будут выключать освещение в шкафу купе, когда дверца полностью закроется.

Ну и последний вопрос – вариант подключения. Так как светодиодная лента работает от 12 Вольт, ее нужно подключать к блоку питания. Последний в свою очередь включается в розетку, но можно и вывести отдельный кабель для освещения полок в шкафчике. В этом случае рекомендуется провести открытую проводку по потолку и стене к месту установки шкафа. Решив все подготовительные вопросы можно зарисовывать схему освещения, покупать все необходимые материалы и переходить к созданию светодиодной подсветки.

Шаг 2 – Основной процесс

Чтобы Вам было более понятно, как самому сделать подсветку в шкафу, предоставим пошаговую инструкцию с фото примерами каждого этапа монтажа:

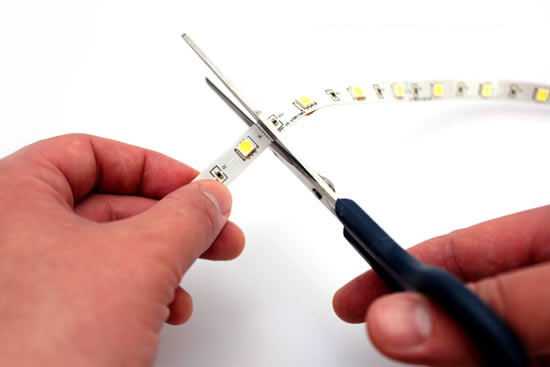

  1. Замерьте необходимую длину ленты и отрежьте подходящий кусок. Не забывайте, что разрезать светодиодную ленту разрешается только в специально отведенных местах, как показано на картинке ниже.

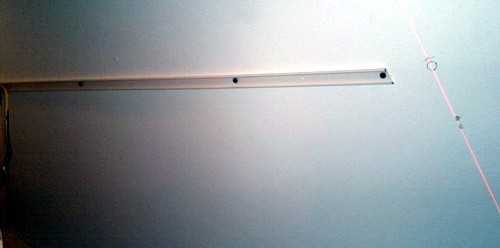

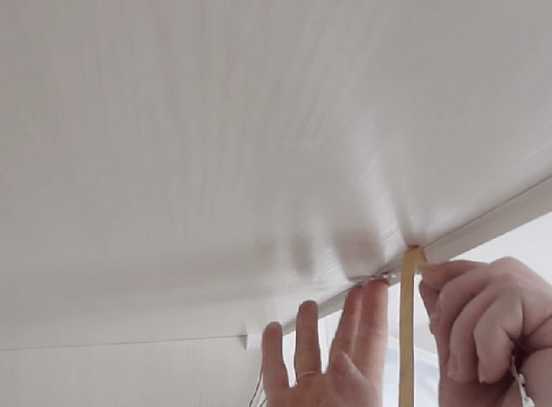

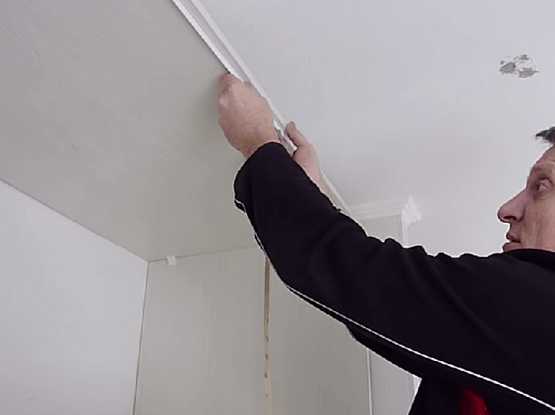

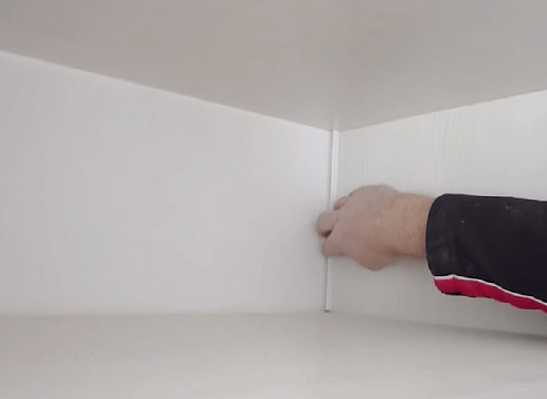

  2. В месте установки светодиодов закрепите пластиковый уголок 10*10 мм. С его помощью можно сделать скрытую подсветку, чтобы лента не портила общий вид полок.

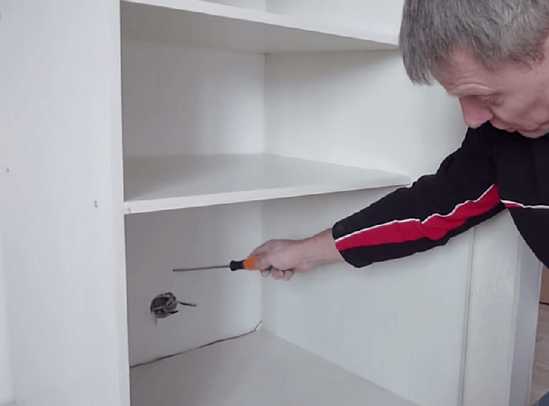

  3. Чтобы провести кабель в шкаф купе, сделайте в самом неприметном и удобном месте отверстие с помощью специальной коронки. Важный момент – чтобы лист ДСП не вырвало, и контуры отверстия были ровными, сначала коронкой просверлите отверстие глубиной не более 5-ти миллиметров, после чего досверлите ввод с обратной стороны.
  4. Если Вы решили сделать подсветку всех полок внутри шкафа, обязательно просверлите маленькие отверстия в углу, как показано на фото ниже. Это нужно для того, чтобы можно было провести кабель до самого верха.

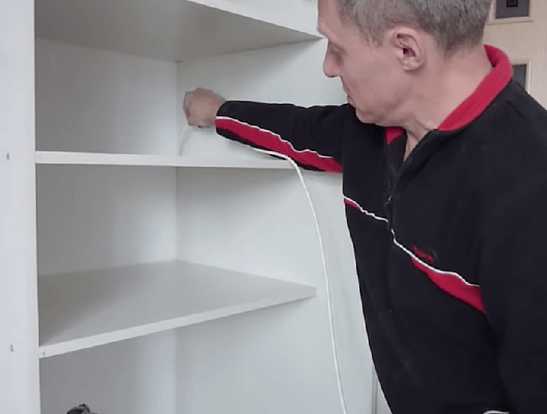

  5. Протяните провод и спрячьте его в специальные кабельные каналы, которые лучше всего крепить на жидкие гвозди.

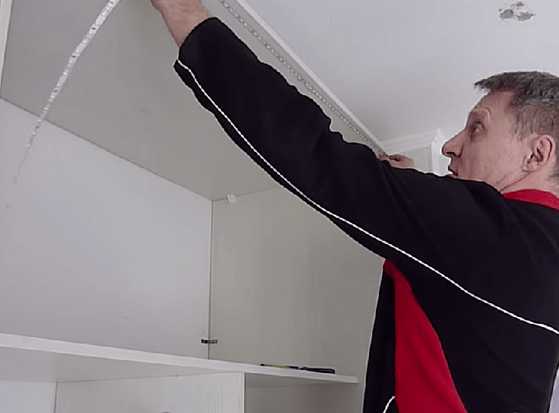

  6. Налейте диодную ленту за уголок и подключите к блоку питания. О том, как подключить светодиодную ленту к сети, мы уже рассказывали.
  7. Самостоятельно установите концевые выключатели в соответствующих местах, подключите их к подсветке и проверьте, работает ли созданное Вами освещение.

Вот и вся инструкция по монтажу. Как Вы видите, сделать подсветку полок внутри шкафа купе своими руками совсем не сложно и к тому же диодная лента в этом случае будет самым лучшим вариантом светильника. Кстати, если Вы хотите организовать такой вариант освещения в кухонном либо книжном шкафчике, либо на полочке под зеркалом в ванной комнате, то в этом случае ленту можно проклеить по торцу полок, что создаст более оригинальный внешний вид мебели. Стеклянные полки в таком случае будут выглядеть примерно так, как на фото:

Также рекомендуем обязательно просмотреть видео примеры, которые наглядно покажут, как сделать подсветку в шкафу своими руками:

Похожие материалы:

samelectrik.ru

Подсветка для шкафа — как сделать

Часто при покупке нового шкафа люди не задумываются о необходимости организации внутреннего освещения. А ведь подсветка приносит большую пользу, так как зачастую все шкафы (классические или шкафы-купе) занимают в комнате не самое освещенное место. Чтобы найти в шкафу нужную вещь, приходится подходить вплотную к полкам, перекладывать содержимое или включать дополнительное освещение. Эту проблему легко решить, установив подсветку для шкафа.

Можно прибегнуть к классической схеме освещения и подключить светильники к выключателю. В таком случае каждый раз, когда нужно будет открыть шкаф и найти нужную вещь, придется отвлекаться и включать подсветку вручную, а затем не забывать ее выключить. Эти действия доставляют массу неудобств и забирают драгоценное время.

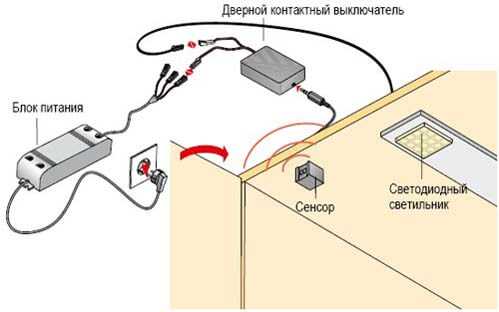

Оптимальным вариантом для подсветки встроенного шкафа является автоматическое освещение. Наглядно подсветка выглядит так: при открывании дверцы шкафа, свет включается автоматически, а когда дверь закрывается – выключается. В зависимости от выбора подсветки можно получить дополнительный источник света в нужном месте.

Как выбрать подсветку

В современных шкафах-купе, представленных на мебельном рынке России, устанавливают галогенные лампы (производства Италии, Польши, Германии и Китая).

При организации освещения шкафа галогенными лампами следует обратить внимание на такие моменты:

  • температура колбы может достигать пятьсот градусов по Цельсию, поэтому следует придерживаться правил противопожарной безопасности;
  • галогенные лампы весьма капризны, и к ним лучше не прикасаться голыми руками. В противном случае, на поверхности могут образоваться жирные пятна, что впоследствии приведет к оплавлению стекла;
  • лампы весьма чувствительны к перепадам напряжения, поэтому их рекомендуется включать через стабилизатор, а некоторые виды галогенных ламп могут работать только через понижающий трансформатор;
  • если лампы будут работать постоянно, то они быстро выйдут из строя. Кроме того, непрерывная работа осветительных приборов в светодинамическом режиме приводит к сокращению срока их службы.

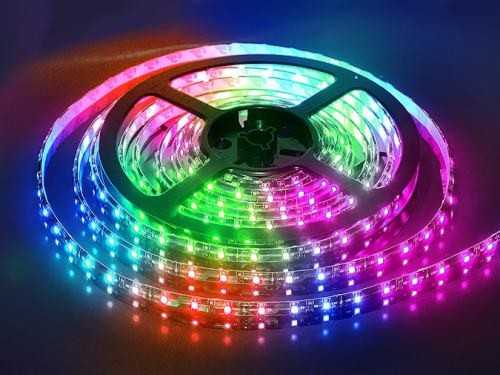

Альтернативой галогенным лампам может стать светодиодная подсветка (Led), которая не только освежит и разнообразит интерьер помещения, но и будет освещать внутреннее пространство шкафа. Часто ее используют для подсветки стен,  шкафов и другой мебели – кроватей, тумбочек, полок, кухонных шкафов.

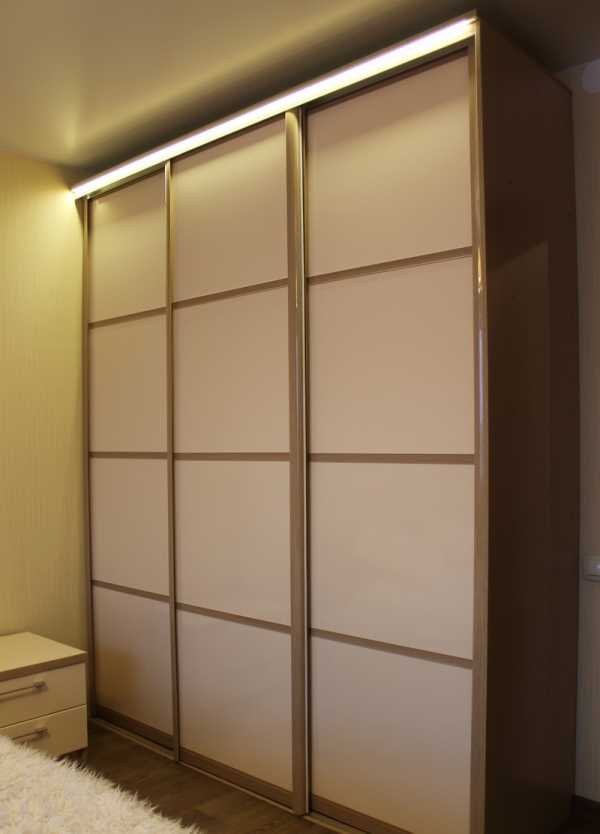

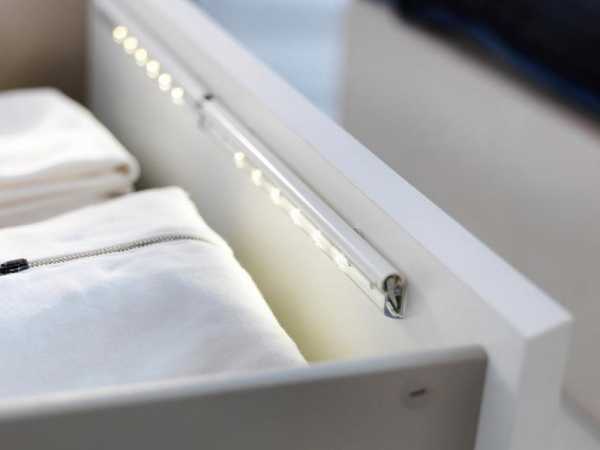

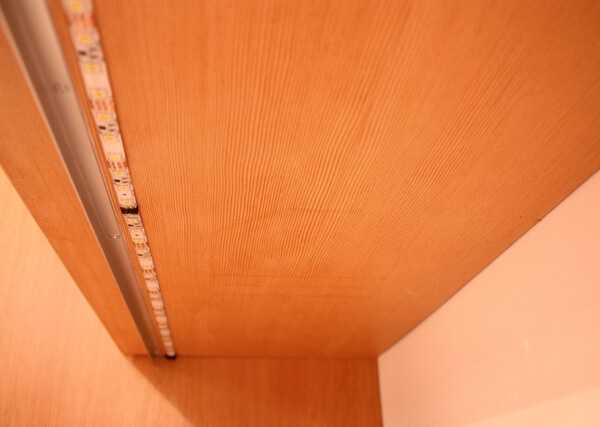

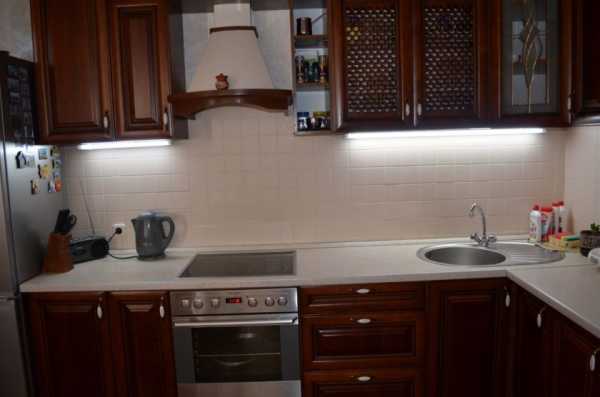

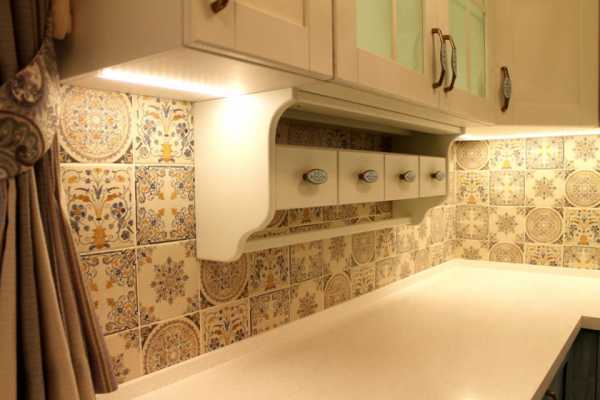

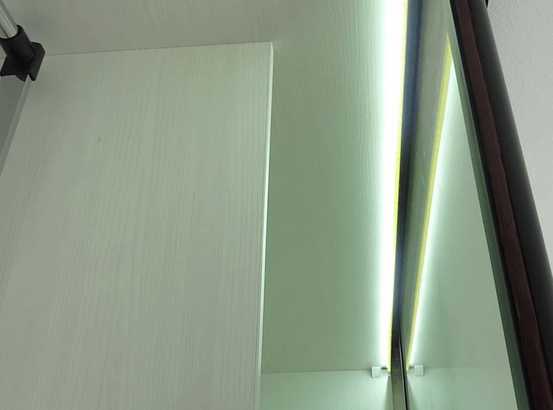

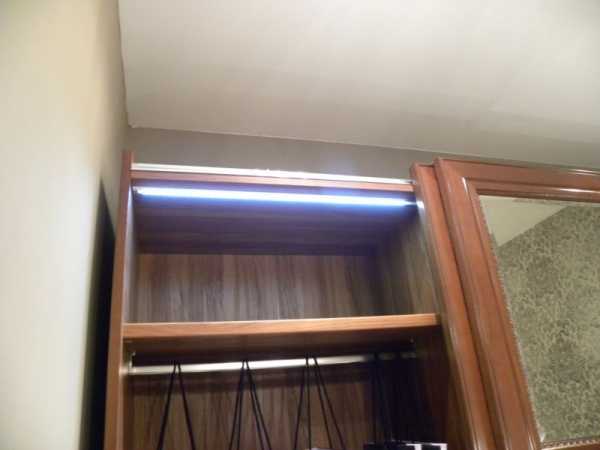

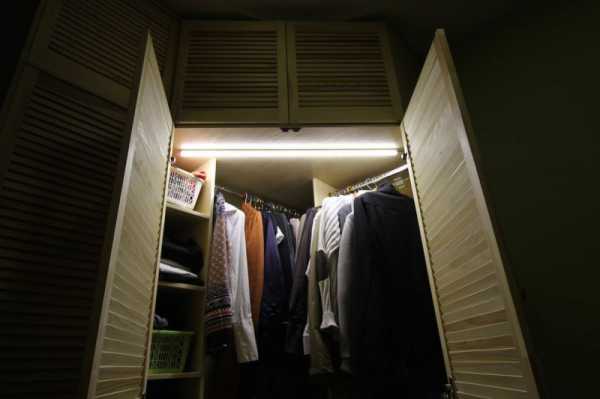

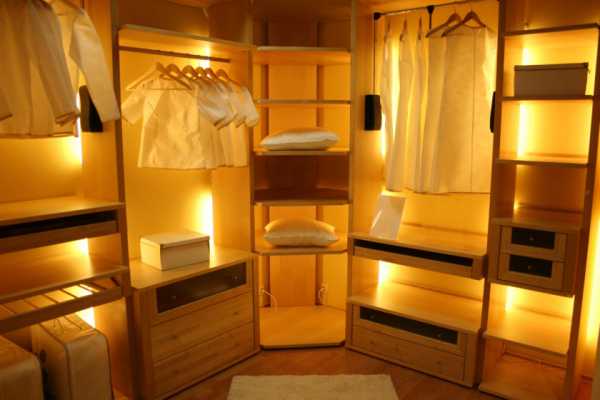

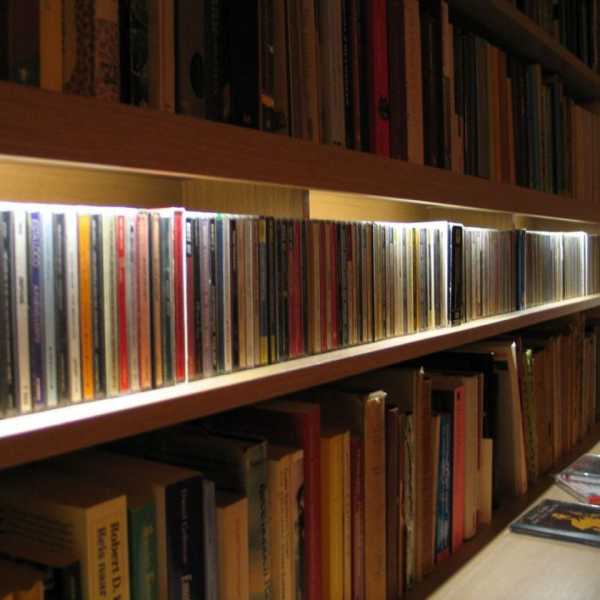

На фото представлена подсветка шкафа светодиодной лентой:

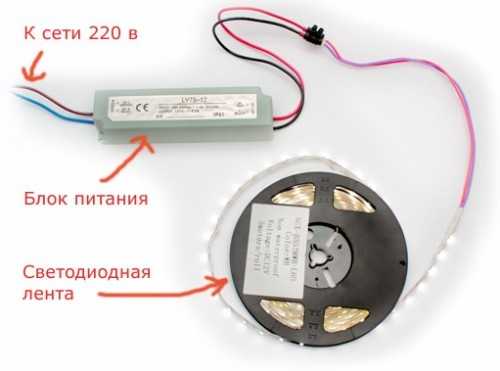

Состоит светодиодная подсветка из нескольких элементов, объединенных шлейфом. Такой тип освещения позволит получить необходимую динамику света (изменять цвет и интенсивность свечения).

Если сравнивать два варианта подсветки для мебели – светодиодные и галогенные светильники, то светодиодная система значительно дороже. Но даже высокая стоимость не останавливает покупателей, потому что эта подсветка оправдает себя в ходе эксплуатации, а также позволит сэкономить электроэнергию.

Преимущества светодиодной подсветки:

  • низкое энергопотребление;
  • прослужит более шестидесяти тысяч часов;
  • устойчивость к многократным включениям и выключениям;
  • высокая прочность к ударам и вибрации;
  • компактна;
  • возможность регулировать интенсивность освещения;
  • низкое рабочее напряжение;
  • не нагревается и отвечает правилам противопожарной безопасности;
  • экологически чистая, так как материалы не содержат ртути;
  • имеет низкое рабочее напряжение;

Использование современных светодиодов позволит обеспечить освещение в течение семи лет непрерывной работы.

Как сделать подсветку в шкафу

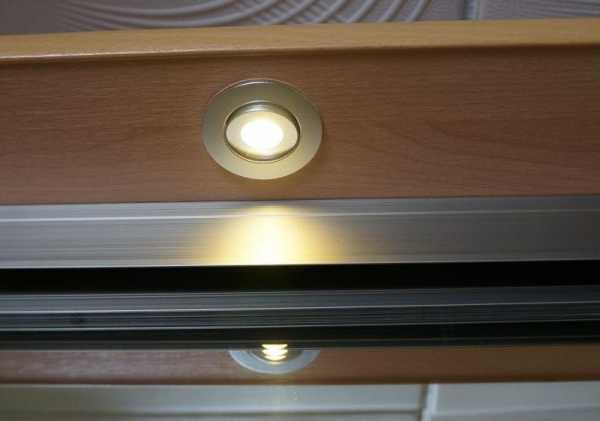

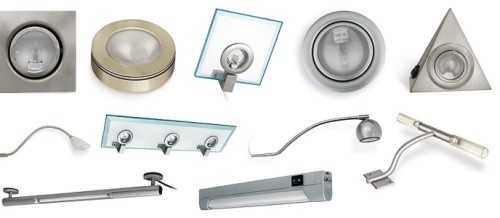

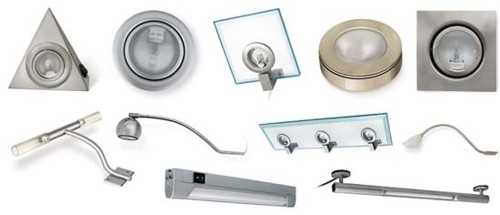

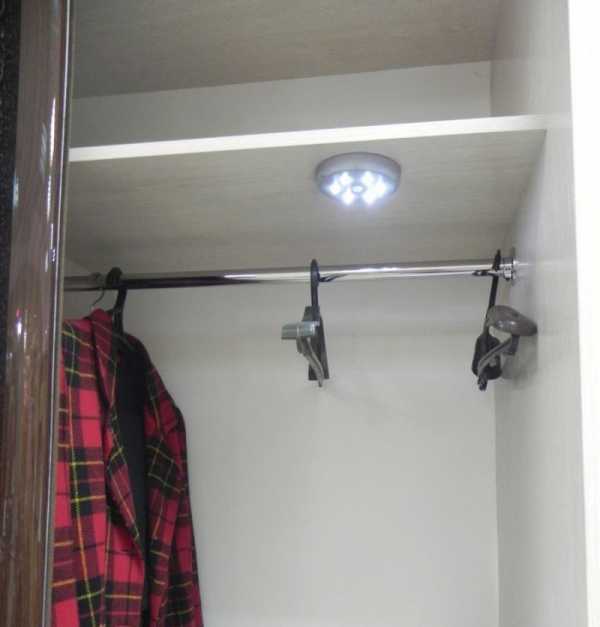

Для организации внутренней подсветки шкафа предназначены светильники фирмы Steinel со встроенным датчиком движения. Выбирайте модели, оснащенные ультразвуковым датчиком, который осуществляет включение освещения при открывании двери, а не тогда, когда человек находится рядом.

Специалисты советуют при самостоятельном подключении подсветки заранее определиться со схемой монтажа. Можно подвести кабель под напряжением — в таком случае датчик движения будет одновременно выступать и в роли выключателя. Но в большинстве случаев, когда необходимо сделать освещение в шкафу, питающий кабель заранее не выведен, и возможности установить светильник в нужном месте — нет. С такой проблемой часто сталкиваются владельцы шкафов.

Можно провести электрокабель двумя способами:

  1. Открытым – по потолку и стене.
  2. Закрытым – с использованием специального кабеля-канала.

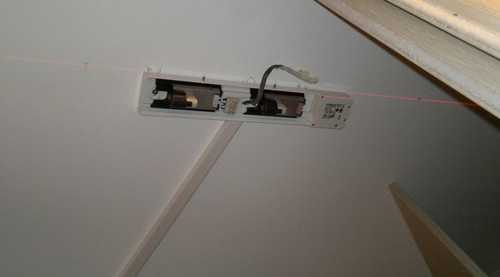

Как установить подсветку в шкафу закрытым способом:

  • отмерьте и отрежьте кабель-канал нужной длины;
  • закрепите при помощи шурупов его основание в потолке.

  • уложите кабель в крышку и закройте ее;

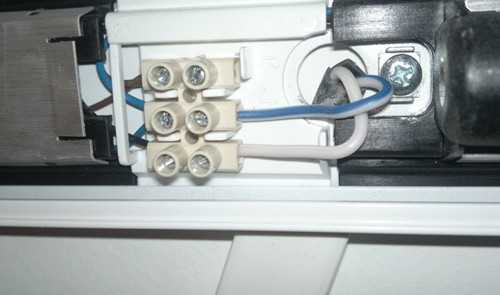

  • подключите подсветку шкафа к электрокабелю, выполнив последовательное подключение белого провода (фаза) и синего (ноль). Работы следует выполнять при отключенной электроэнергии;

  • далее в светильник необходимо установить лампы и включить подачу тока, чтобы проверить его в работе;
  • если подсветка подключена правильно, то можно установить светорассеивающий плафон.

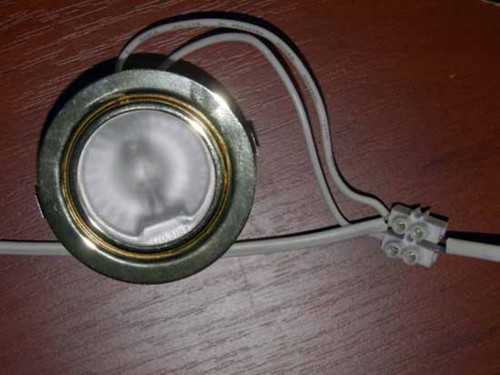

Как установить галогенные лампы

Освещение галогенными светильниками часто применяют для организации подсветки полок в шкафу. В магазинах продаются готовые комплекты, состоящие из трех или пяти светильников. Подберите комплект подходящего размера для освещения полок шкафа.

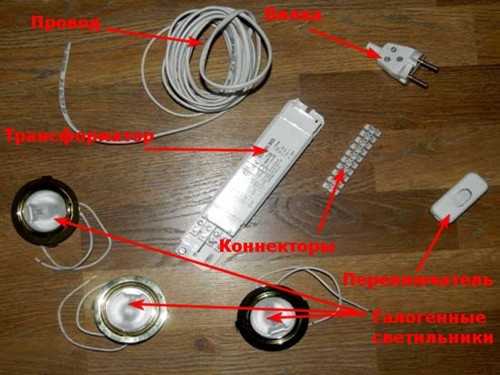

В стандартный комплект подсветки входит:

  • трансформатор;
  • галогенные светильники;
  • провода;
  • коннектор;
  • выключатель.

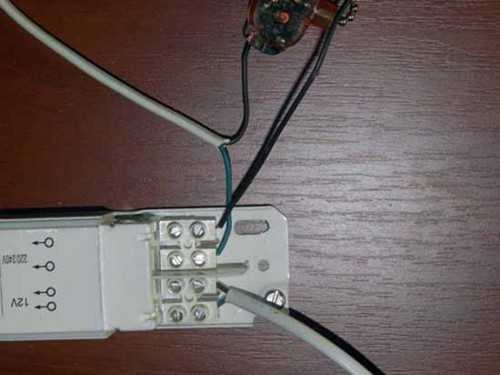

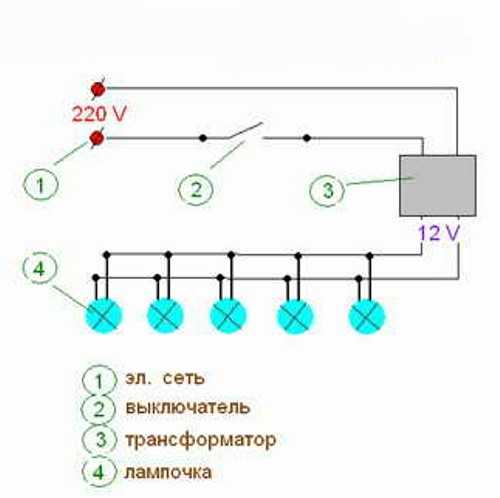

Перед установкой галогенных светильников необходимо ознакомиться со схемой:

При выборе понижающего трансформатора следует учитывать такие параметры:

  • напряжение на входе;
  • мощность (общая сумма мощности светильников, подключаемых к трансформатору).

Кроме этого, изучите такие правила установки подсветки:

  1. Мощность трансформатора должна быть выше на пять процентов, чем сумма мощности галогенных ламп.
  2. На выходе трансформаторы должны выдавать двенадцать вольт. Например, если нужно подключить пять светильников (мощность каждого светильника составляет двадцать ватт), напряжением двенадцать вольт, то необходимо умножить количество светильников на мощность и добавить к полученной цифре пять процентов. Соответственно, мощность трансформатора будет составлять 105 ватт.
  3. Учитывать соответствие рабочего напряжения подключаемых светильников.
  4. Длина провода для соединения ламп с трансформатором не должна превышать двух-трех метров. Если взять провод большей длины, то подача мощности на большие расстояния может снизиться.
  5. Необходимо учитывать, что при эксплуатации трансформатора он будет нагреваться, поэтому его следует располагать на расстоянии двадцати сантиметров от источников тепла (обогреватель, батарея).

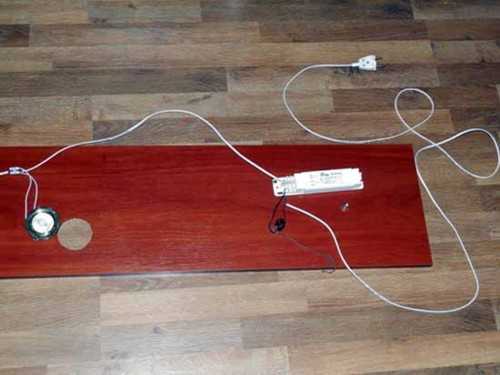

Поэтапные работы по подключению светильников:

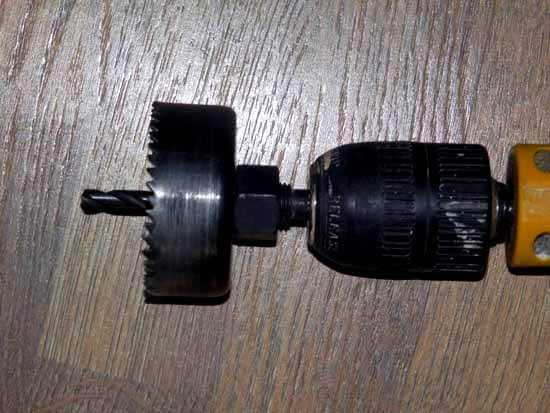

  1. Чтобы подготовить место под галогенные лампы, необходимо воспользоваться электродрелью и надеть фрезу (коронку).
  2. Просверлите отверстие глубиной пять-десять миллиметров, а затем переверните фрезу и досверлите отверстие. Без этого приема можно вырвать из стенки шкафа кусок ДСП.
  3. На ровной поверхности соедините элементы подсветки в единую цепочку.
  4. Для подключения светильников нужно соединить лампы между собой и подключить их к трансформатору.
  5. Чтобы выполнить параллельное соединение, необходимо использовать колодки или клеммы.

Выполнить подсветку в шкафу своими руками будет проще, если посмотреть процесс подключения на фото:

Подсветка светодиодной лентой

Лента продается в магазине электротоваров в катушках по пять метров или на метраж. Для подсветки кухонных шкафов достаточно купить одну катушку светодиодной ленты (плотность светодиодов – тридцать штук на один метр), нужное количество клеммных колодок для соединения проводов, коннектор и контроллер на пульте управления. Чтобы запитать ленту, не забудьте купить электрошнур с вилкой.

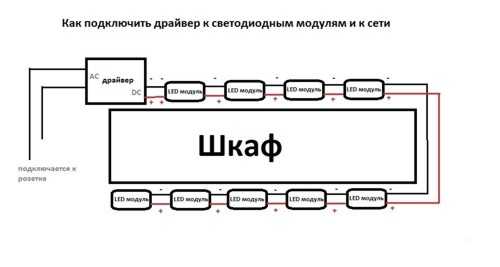

Изучите схему монтажа ленты, представленную на этом фото:

Как установить светодиодную ленту:

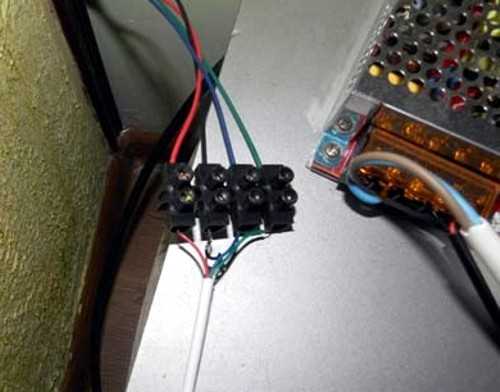

  1. Соедините последовательно блок питания со шнуром, а потом блок питания с контроллером. Обратите внимание, что к контроллеру подходят два коротких и тонких проводка. Подсоединить их надежно к блоку питания можно таким образом: зачистите от изоляции проводки на десять миллиметров и нанесите припой. Теперь можно не переживать о надежности контакта.
  2. На контроллере вы видите четыре провода разного цвета. Следует соединить проводки одного цвета контроллера с лентой. Для соединения можно воспользоваться паяльником, но лучше всего с этой задачей справятся клеммные колодки.

  1. На этом этапе сборки нужно проверить работу светодиодов.
  2. Теперь осталось наклеить светодиодную ленту внутри шкафа и подсоединить к электропроводке.

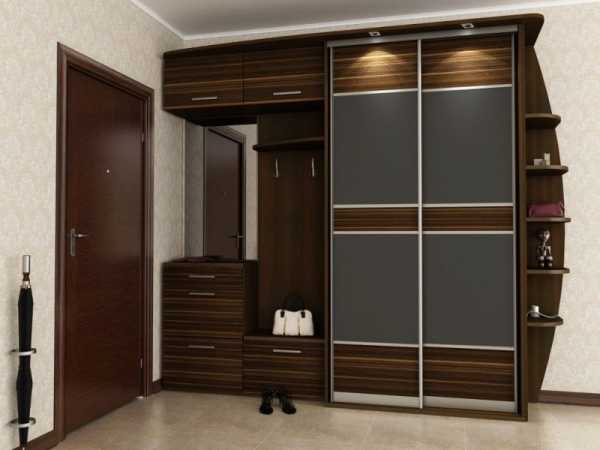

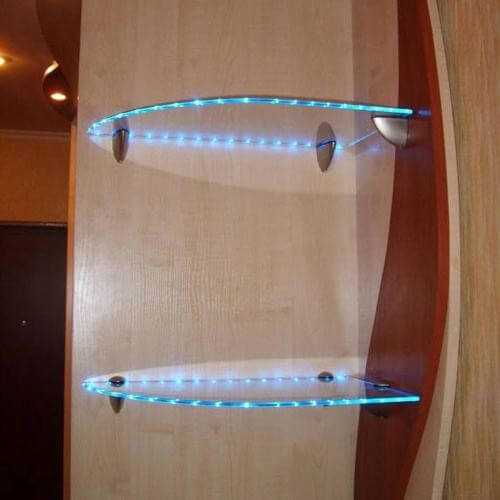

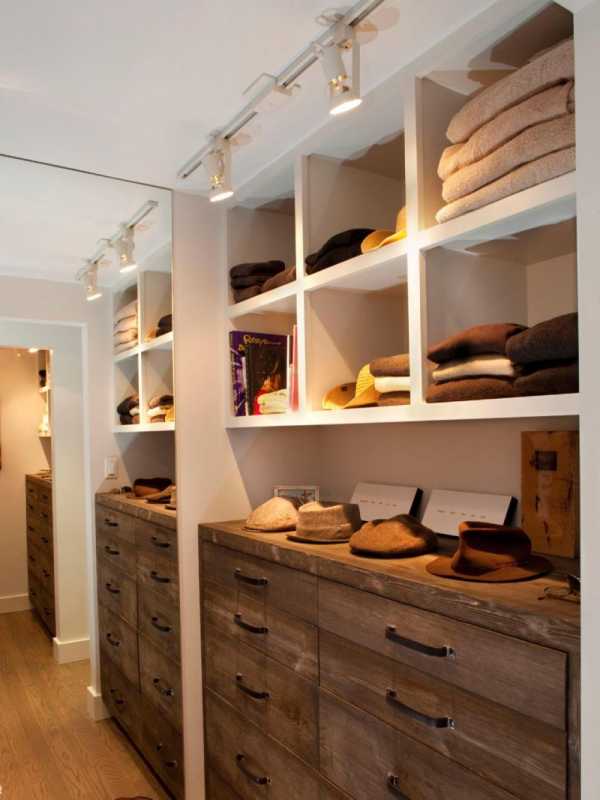

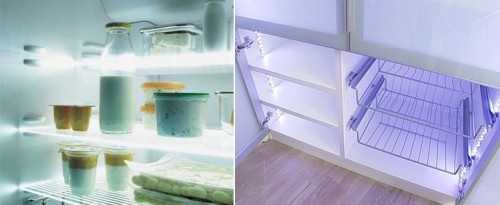

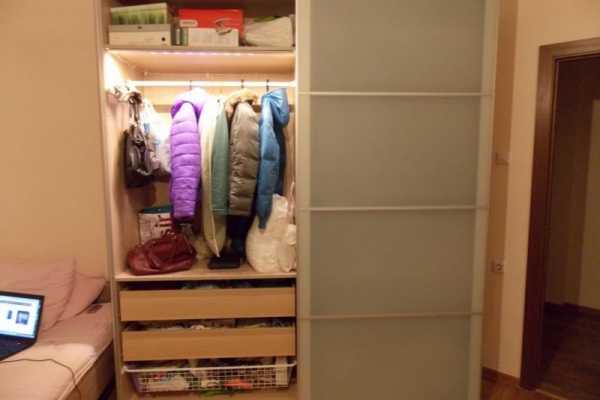

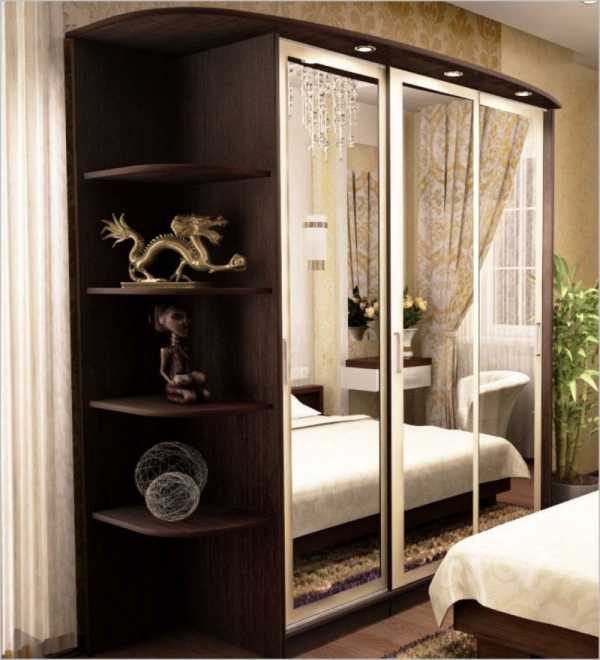

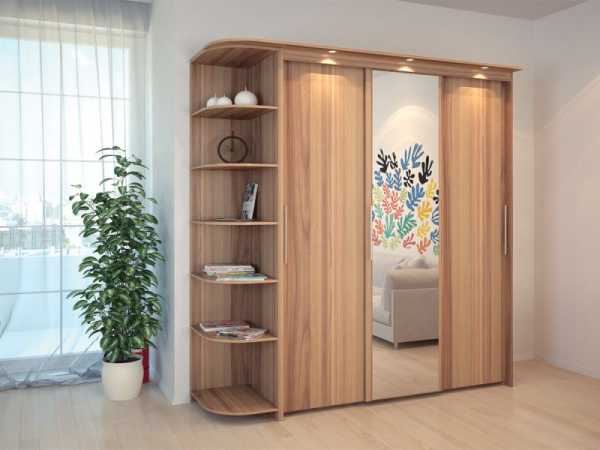

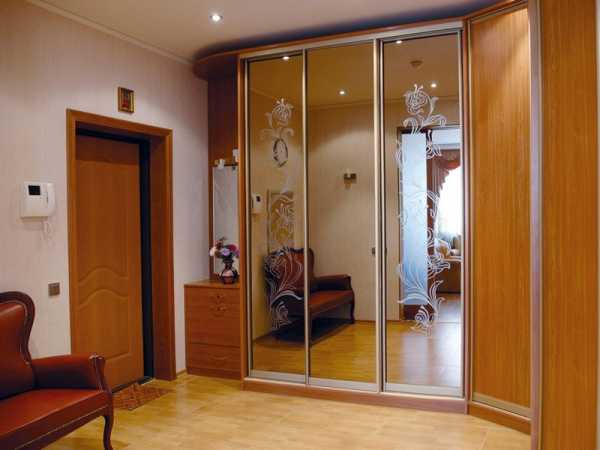

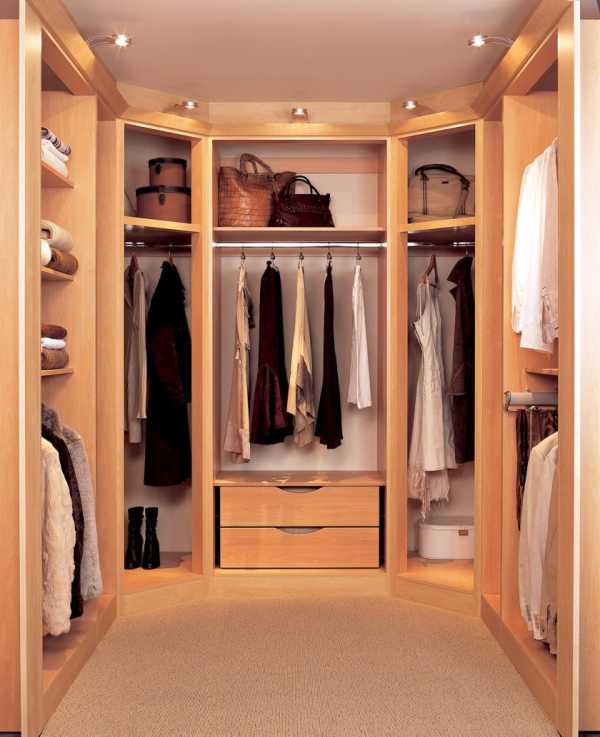

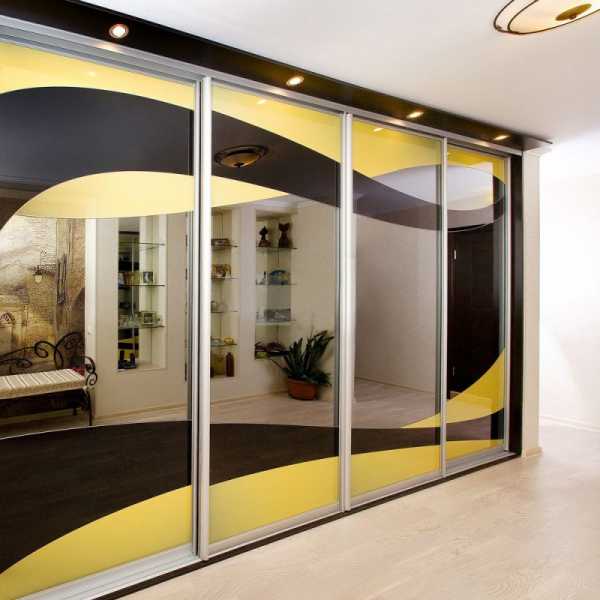

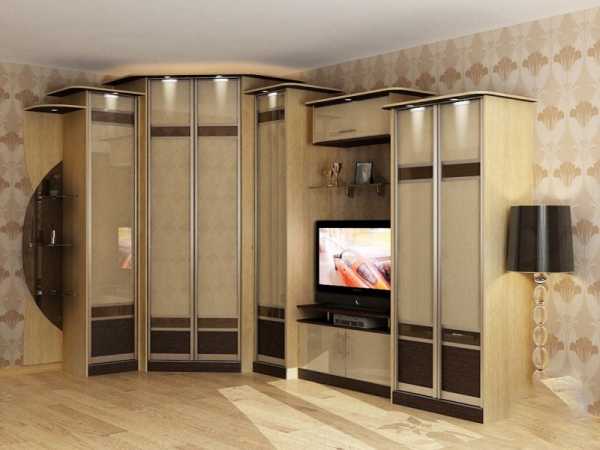

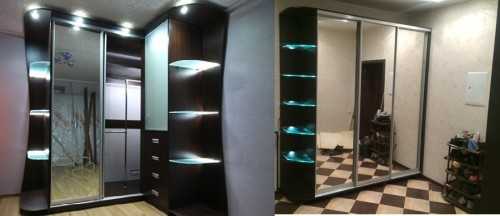

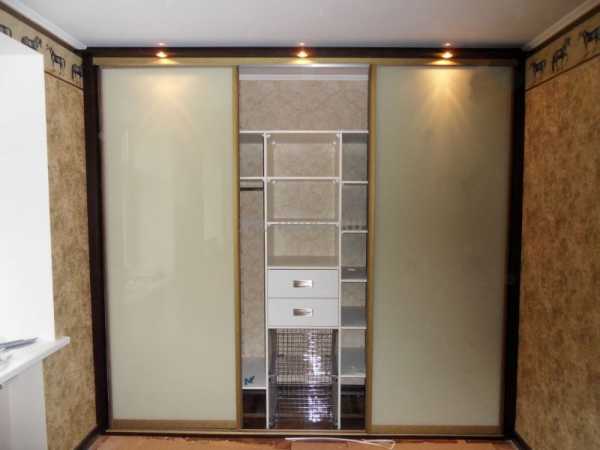

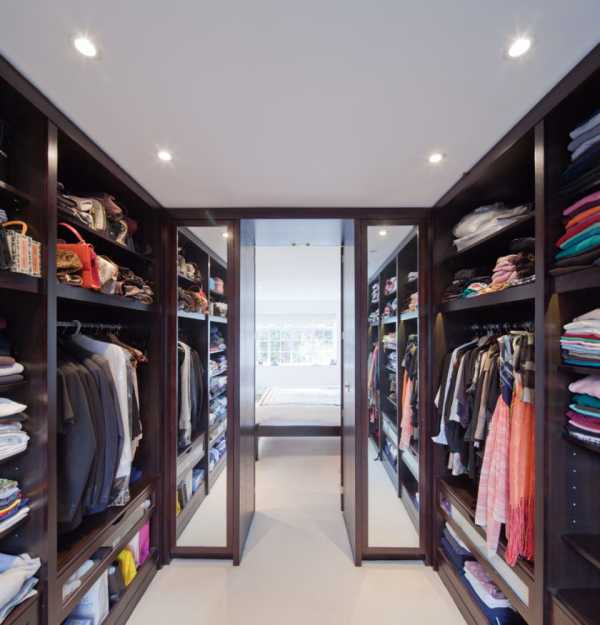

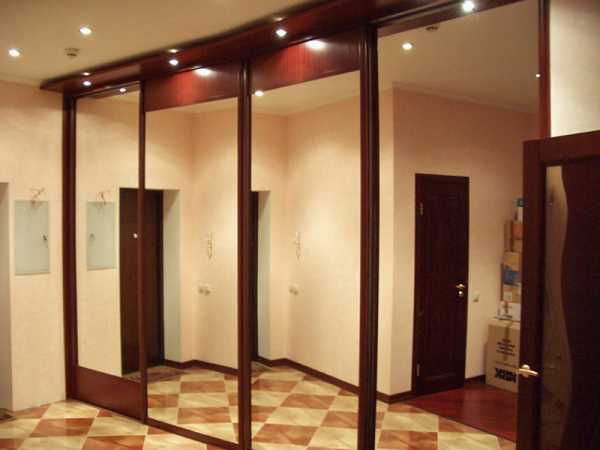

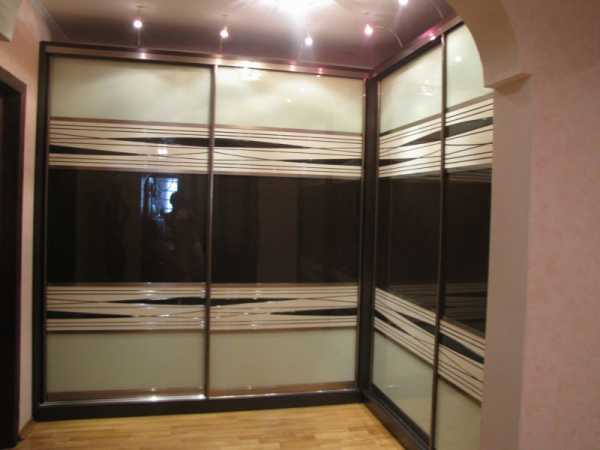

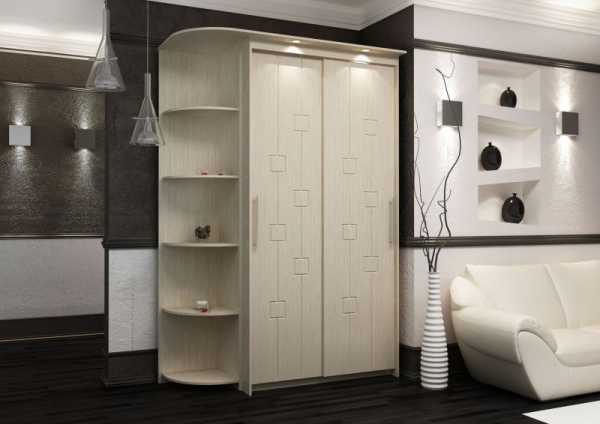

Шкафы с подсветкой фото:

stroiremdoma.ru

Подсветка в шкаф — фото оригинальных идей от дизайнеров

Как бы там ни было, но основная составляющая любого дизайна – это создание правильного освещения. А уж тем более, когда речь заходит об оформлении мебельных предметов.

И если шкаф в комнате стоит самый непривлекательный, благодаря подсветке не только он будет прекрасно выглядеть, таким же отменным будет и интерьер помещения! А кроме эстетичности, встроенная подсветка в шкафу будет освещать пространство внутри, тем самым разграничивая его.

Из-за того, что обычные лампочки накаливания, или же галогенные очень нагреваются, это будет далеко не самый лучший вариант для того же шкафа. К тому же, они попросту испортят одежду внутри него, особенно из деликатных тканей.

Именно по этой причине мы рекомендуем выбирать светодиодную подсветку в шкаф. Сделать ее собственноручно не составит труда, поэтому мы считаем, что это очень даже отличный вариант!

Содержимое статьи:

В чем преимущества светодиодов?

Светодиоды – это некие специфичные проводники, вырабатывающие свет в момент того, когда происходит электроэнергия. Составы по химическим свойствам могут между собой разниться, от чего и зависит уровень яркости потока света, который они излучают.

Подсветку в шкафу при помощи светодиодной ленты не всегда делают напрямую. А все потому, что лента способна перегреваться, или вовсе, треснет со временем. Поэтому необходим стабилизатор напряжения.

Светодиодная лента представляет своеобразную планку, которая сделана из довольно гибкого материала. Одну ее сторону приклеивают к тому же шкафу, зеркалу и т.п. На второй же стороне находятся светодиодики, а также резисторы.

Какую бы ленту не брать, в них имеются пятисантиметровые сегменты, на каждый из которых приходится по три светодиода, а также имеется спец. разметка для удобства разрезов. Предварительно светодиоды соединяют при помощи цепи.

Среди основных преимуществ подсветки в шкафу из светодиодов можно выделить следующие:

Лента достаточно устойчива к воздействиям механического характера. Поэтому даже если Вы случайно зацепите ее одеждой, плечиками или просто, рукой, не переживайте.

Долговечность, что очень немаловажно. Если приобрести качественную ленту со светодиодами, она прослужит Вам не менее десятка лет, работая по пятнадцать часов ежедневно!

Разнообразие цветов подсветки. Светодиоды бывают белые, желтые, красные, фиолетовые и прочие. Цветовых вариаций предлагается очень много, поэтому их можно подобрать абсолютно под любое оформление интерьера. В продаже есть ИК, УФ-светодиоды. Все они прекрасно подойдут для современных, Хайтек интерьеров.

Не нужно ждать, чтобы светодиоды разогревались, поскольку им этого не нужно. Они моментально полноценно работают.

Невысокая ценовая политика, даже если говорить о наиболее качественных светодиодных лентах.

Ленты могут быть самой разной вариации излучения. То есть под совершенно разным углом.

Данные изделия являются экологически чистыми. Можете не волноваться о безопасности ленты, устанавливая ее в шкафу Вашего ребенка.

Лента со светодиодами работает при разном температурном режиме в комнате.

Совет! При использовании RGB-ленты для подсветки в шкафу, следует знать, что она сделана с четырьмя выходами, в которых имеются красный, зеленый, синий цвет, а также основная масса.

Как сделать подсветку в шкафу?

Для начала потребуется проведение подготовительных работ. Важно хорошенько подумать и решить, где именно будет расположена светодиодная лента. Ведь освещение от нее должно быть максимально эффективным, но и таким, чтобы не мешало открывать/закрывать шкаф, доставать вещи из него и т.п.

Важен пункт расположения выключателя, который должен быть где-то в удобном местечке, при этом не на виду у всех, дабы дизайн шкафа не был нарушенным в целом.

А быть может, Вы сделаете такой вариант подсветки, который будет автоматически включаться при открывании дверок…  Главное в планировке – принять решение относительно способа подводки питания к электросети.

Совет. Наиболее удобно, если лента будет расположены с тыльной стороны полок (сверху их). Такое место будет наиболее безопасным, и хорошо освещающим.

В вопросе подключения ленты важно владеть некими знаниями из области электрики. Вы должны понимать, что ленту необходимо подключать под напряжением электросети, ведь ее понадобится подключить к блоку питания-трансформатору, который работает от розетки.

Хотя, при наличии опыта и желания подсветку можно оформить так, чтобы она работала отдельно, также от сети.

Собственноручно подсветка делается так:

Отмеряется нужный размер ленты, затем ее следует разрезать по маркировке, которая на ней специально для этого имеется. Цельной лентой обустраивать освещение крайне нежелательно, поскольку так она света будет расходовать больше, да и прослужит меньше положенного.

В отмеченном участке необходимо зафиксировать уголок из пластика, приклеив жидкими гвоздями или универсальным клеем. Наиболее оптимальный размер уголков 10 на 10, мм. В шкаф проводится электрокабель. Для него в наиболее незаметной части шкафа нужно сделать отверстие дрелью с насадкой-коронкой.

Лента подключается к блоку питания. Для этого продумайте, куда будут крепиться выключатели. Подключив их, нужно сделать тестовую пробу работы подсветки.

От того, как и где будет расположена светодиодная лента, зависит внешний вид шкафа. Поэтому продумывайте все очень тщательно, вплоть до каждой мелочи.

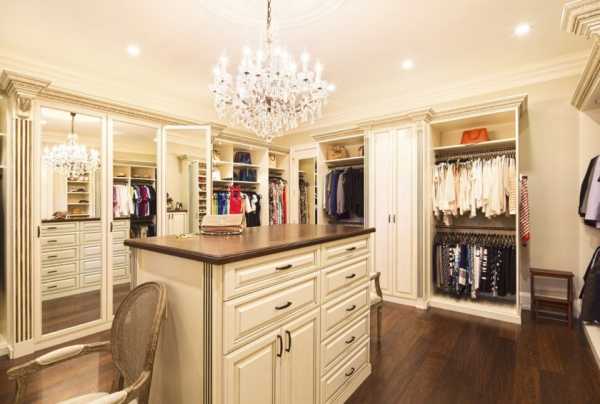

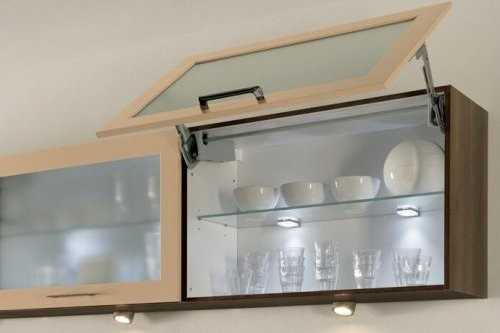

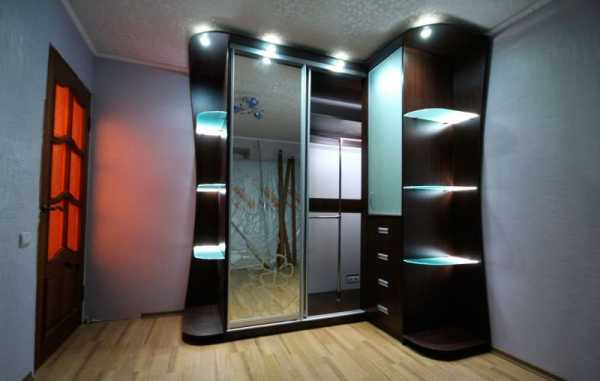

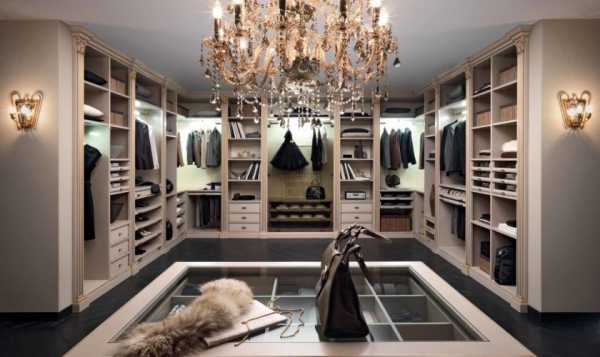

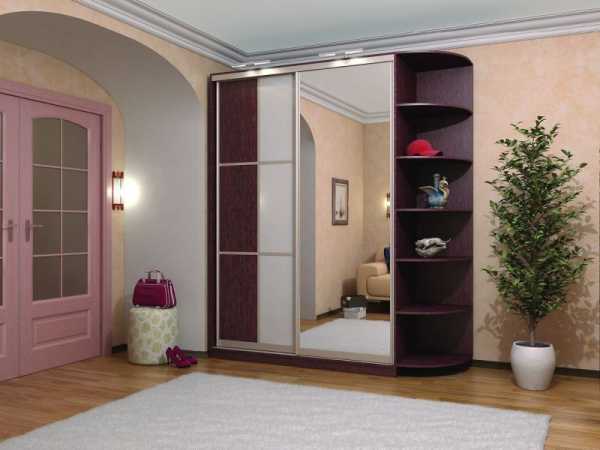

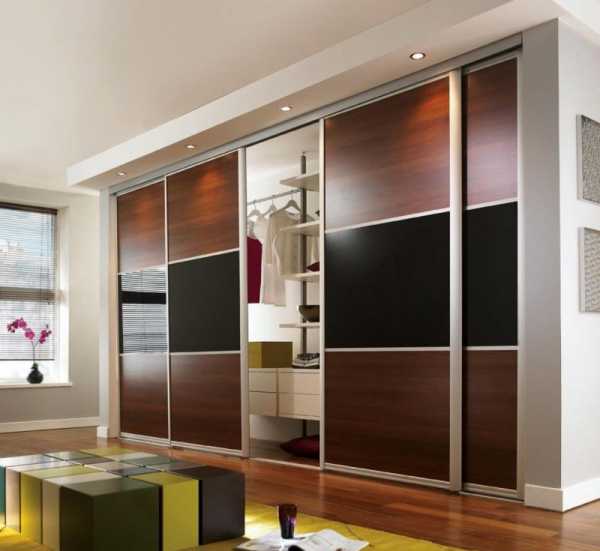

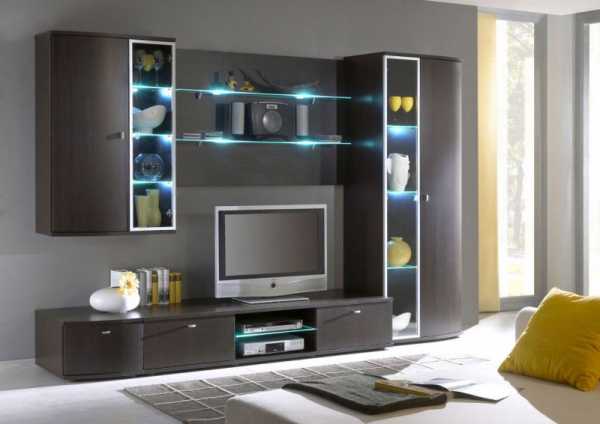

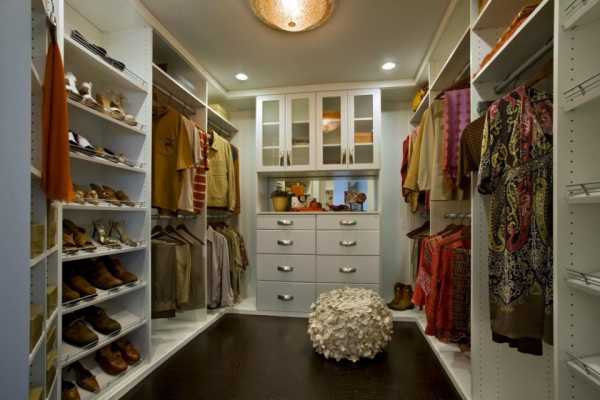

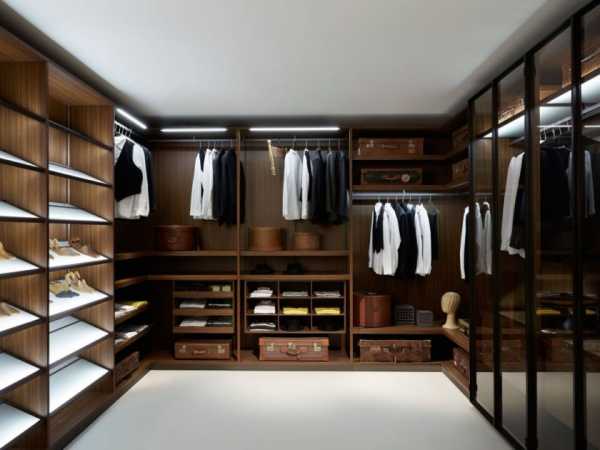

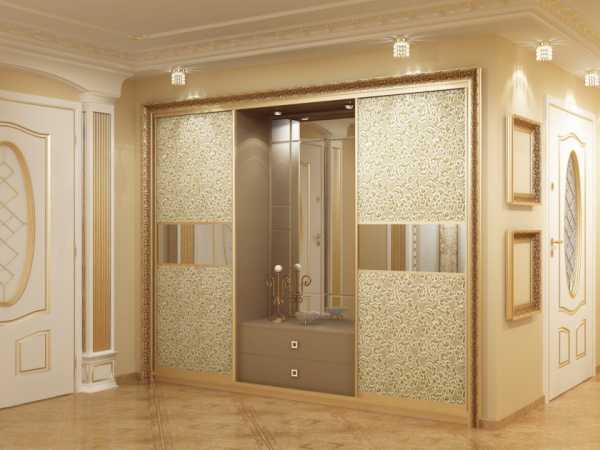

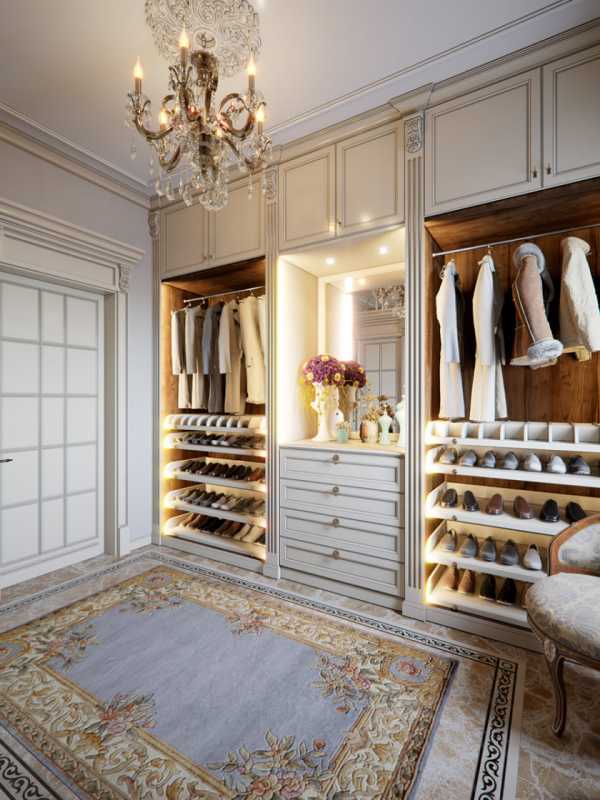

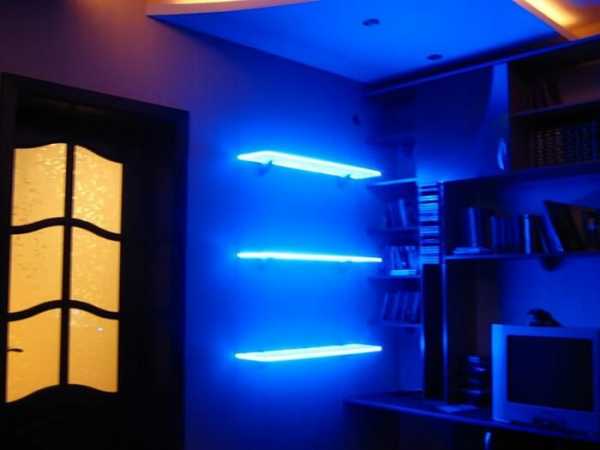

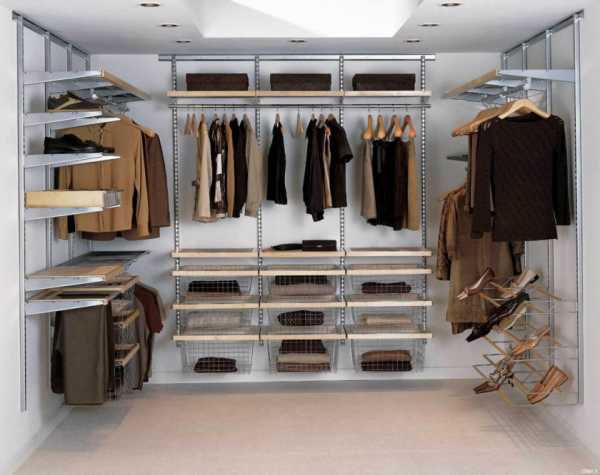

Фото подсветки в шкафу

Другие статьи по теме:

Помогите проекту, поделитесь с друзьями 😉

decorationinfo.ru

Подсветка в шкафу. Выбор подсветки и монтаж. Схемы и особенности

Чаще всего при приобретении новой мебели люди не предполагают, что понадобится сделать внутреннюю подсветку, которая создает удобство пользования шкафом, так как обычно мебельные шкафы устанавливают на недостаточно освещенные места. Для поиска какой-либо вещи в шкафу, необходимо приближаться к полкам, присматриваться и перекладывать вещи, либо включать освещение в комнате. Для избавления от таких неудобств рекомендуется подсветка в шкафу, которую несложно установить самостоятельно, ознакомившись с рекомендациями по ее выбору и правильной установке.

Можно остановиться на классическом варианте освещения и монтировать светильники, подключив их к выключателю. Тогда всякий раз, когда надо открыть шкаф и взять вещь, потребуется включать свет вручную, а потом не забыть ее выключить. Такая процедура очень неудобна и отнимает немало времени.

Наиболее приемлемым вариантом освещения встроенного шкафа считается автоматическое освещение. Его действие можно описать так: при открывании шкафа освещение включается, а при закрытии выключается.

Выбор подсветки

Выбрав правильный вариант подсветки, получают удобное и надежное освещение в любых местах.

Галогенные лампы

Одним из видов освещения мебельных шкафов является освещение с помощью галогенных ламп. При таком выборе необходимо учесть следующие факторы:

  • Колба галогенной лампы может разогреваться до 500 градусов, поэтому нужно принять все меры для соблюдения пожарной безопасности.
  • Такие лампы требуют особого обращения, к поверхности колбы нельзя касаться руками, так как образуются пятна жира, который при нагревании приведет лампу в негодность.
  • Возможные перепады напряжения могут оказать негативное действие на лампы, поэтому потребуется стабилизатор напряжения. Некоторые типы галогенных светильников выполнены для работы только от понижающего трансформатора.
  • При постоянной работе галогенных ламп, они прослужат недолго, особенно, если режим освещения будет светодинамическим, то есть, с изменением накала лампы.
Светодиодная подсветка

Подсветка может быть выполнена и по альтернативному варианту, с помощью светодиодов. Применяя такую подсветку, можно осветить пространство шкафа, а также разнообразить и освежить интерьер комнаты, где находятся мебельные шкафы. Чаще всего светодиодную подсветку применяют для освещения шкафов, стен, тумбочек и интерьера помещения кухни.

Светодиодная подсветка включает в себя несколько частей, которые объединены одним шлейфом. Этот вид освещения даст возможность создать улучшенную динамику света, изменять интенсивность светового потока и цвет. При сравнении двух рассмотренных вариантов подсветки шкафов, светодиодная подсветка обойдется по большей стоимости. Однако, ее значительная цена не является помехой для покупателей, так как подсветка светодиодами снижает потребление электрической энергии и оправдывает себя во время пользования.

Достоинства светодиодной подсветки
  • Устойчивость ленты к механическим повреждениям, вибрационная и ударная прочность, что важно для пользования ей в шкафу, так как возможно зацепить ленту вешалкой или одеждой.
  • Компактные размеры.
  • Долгий срок службы. Качественная лента со светодиодами при правильной эксплуатации со стабилизатором может прослужить много лет при многочасовой суточной работе.
  • Небольшое потребление электрической энергии, следовательно, и экономия денежных средств.
  • Разноцветная палитра подсветки ленты. Светодиоды могут испускать различные цвета всего светового спектра. Цвет можно подобрать под интерьер любой комнаты. В продаже есть ультрафиолетовые и инфракрасные светодиоды, которые сочетаются с современными хай-тек интерьерами.
  • Яркий мощный световой поток.
  • Возможность регулировки интенсивности светового потока.
  • Не требуется время для разогрева, светодиоды сразу начинают светить в полную нагрузку.
  • Малая стоимость. Даже наиболее качественные светодиодные исполнения ленты имеют доступную цену для покупателей.
  • Существуют светодиодные ленты с различными углами направления света.
  • Светодиодная подсветка является экологически безопасной, так как в ее конструкции не содержится вредных для человека материалов и веществ.
  • Лента безопасна в использовании, поэтому подсветку можно монтировать даже в детских комнатах.
  • При любой температуре светодиодная лента работает в нормальном режиме.

При применении для подсветки шкафов разноцветной ленты, необходимо иметь ввиду, что от ленты отходит четыре вывода, три из которых по цветам, а четвертый на минусовой полюс питания.

Порядок работы по организации подсветки

Внутренняя подсветка в шкафу может быть организована специальными светильниками, оборудованными датчиком движения, а также ультразвуковым датчиком. Для срабатывания ультразвукового варианта датчика необходимо, чтобы человек открыл дверь шкафа, при нахождении людей рядом со шкафом включение освещения не произойдет.

Подсветка в шкафу может быть установлена самостоятельно. Для этого предварительно составляется схема монтажа. Чаще всего для осуществления работ по освещению шкафа не оказывается рядом питающего кабеля, который можно вывести несколькими способами:

  • Открытый способ (по стенам и потолку).
  • Закрытый способ (в кабель-канале).
Установка подсветки закрытым способом
  • Кабель-канал отрезать необходимой длины.
  • Закрепить его на поверхности стены или потолка с помощью дюбелей и саморезов.
  • Разместить кабель в кабель-канале и закрыть крышку.
  • Обесточить сеть питания.
  • Подсветка в шкафу подключается к кабелю питания путем соединения проводов фазы и ноля.
  • Установить лампы в светильники, не закрывая их рассеивателем.
  • Подать напряжение на кабель питания.
  • Проверить работу подсветки путем открывания и закрывания двери шкафа.
  • При нормальной работе подсветки на светильники установить плафоны, рассеивающие свет.
Монтаж галогенных светильников

Подсветка в шкафу с применением галогенных ламп используется довольно часто. В торговой сети имеются готовые наборы из нескольких светильников для подсветки шкафов.

Комплект подсветки обычно включает в себя:

  • Трансформатор.
  • Светильники.
  • Электропроводка.
  • Выключатель.
  • Соединители.

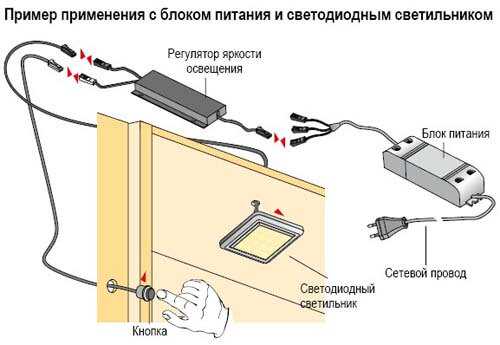

Перед монтажом светильников нужно изучить схему:

Во время выбора трансформатора необходимо учесть общую мощность освещения и входное напряжение. Подсветка в шкафу осуществляется с соблюдением правил монтажа:

  • Трансформатор по мощности выбирается больше мощности ламп на 5%.
  • Выходное напряжение трансформатора должно равняться 12 В.
  • Напряжение работы светильников должно соответствовать выходу трансформатора.
  • Длина проводников для подключения к светильникам не делается более 3 метров. При большей длине проводов снижается мощность питания.
  • Трансформатор необходимо размещать вдали от отопительной системы, обогревателей, так как вовремя его работы он нагревается.
Порядок подключения
  • Для вырезания места для галогенных светильников необходимо воспользоваться электрической дрелью с коронной фрезой.
  • Сначала просверлить отверстие на 10 мм в глубину, далее фрезу перевернуть и продолжить сверление. В противном случае возможен вырыв куска ДСП из стенки шкафа.
  • На плоской поверхности, например, на полу, подключить всю цепь подсветки для проверки ее работоспособности.
  • Все лампы соединить параллельно и подключить к трансформатору.
  • Для соединения проводов использовать клеммные колодки.
Монтаж светодиодной подсветки

Светодиоды можно представить в виде специальных полупроводников, через которые проходит электрический ток, при этом образуется световая энергия. Светодиоды бывают различного химического состава, от чего зависит яркость испускаемого ими света. Подсветка в шкафу, с применением светодиодной ленты, не всегда осуществляется сразу от бытовой сети, так как питание сети нестабильно, в результате чего светодиодная лента может перегреться и выйти из строя. Для решения этого вопроса применяют стабилизатор напряжения.

Лента со светодиодами представляет собой планку (ленту) из пластичного материала. Одна из сторон ленты имеет клейкую основу, которой можно приклеить ее к потолку, стене или другой поверхности. На другой стороне расположены светодиоды секциями по 5 см. На ленте имеется разметка для выполнения разреза. Светодиоды на ленте соединены одной цепью.

Светодиодная лента обычно продается в торговой сети метражом, либо в намотанных катушках по 5 метров. Чтобы выполнить подсветку одного шкафа, хватит одной катушки. Среднее количество светодиодов на одном метре обычно составляет 30 штук.

Также понадобятся:

Схема монтажа

Порядок монтажа
  • Произвести соединение шнура с блоком питания по последовательной схеме, далее блок питания подключить к контроллеру. При этом нельзя забывать, что от контроллера отходят два тонких коротких провода питания. Чтобы соединение было надежным, на этих проводах очистить изоляцию на 1 см, залудить припоем.
  • Провод протягивается в кабель-каналах, фиксирующихся на жидкие гвозди.
  • Светодиодную ленту соединить с контроллером 4-мя проводами, соблюдая их цветность. Подключить в цепь концевые выключатели. Соединения производить паяльником или с помощью клеммных колодок.
  • На этом шаге установки рекомендуется сделать проверку действия подсветки.
  • Наклеить ленту в шкафу и присоединить ее к электрическим проводам.
  • Если подсветка в шкафу планируется для всех полок, то нужно просверлить отверстия в углах шкафа для проводки проводов до верха шкафа.
Похожие темы:



electrosam.ru

Как сделать подсветку стеклянных полок в шкафу: руководство



Хорошо продуманное освещение делает нашу жизнь намного комфортнее. Однако всё равно в доме остаются места, которые не покрываются центральным освещением, например полки шкафа. Для дальних стенок всегда требуется дополнительная подсветка. Чтобы свет свободно проходил внутри шкафа для изготовления полок лучше использовать стекло. Такие полки хороши тем, что позволяют просматривать всё содержимое, даже вещи, хранящиеся под потолком.

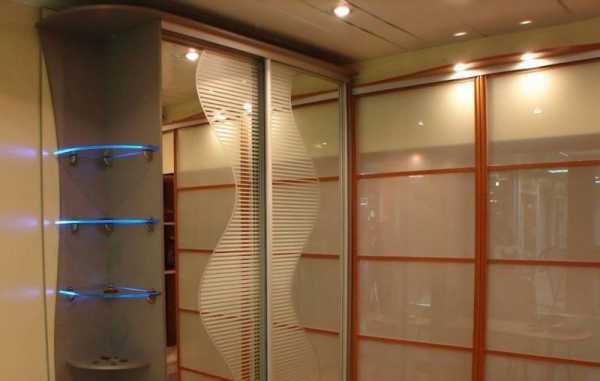

«Светящиеся» полки

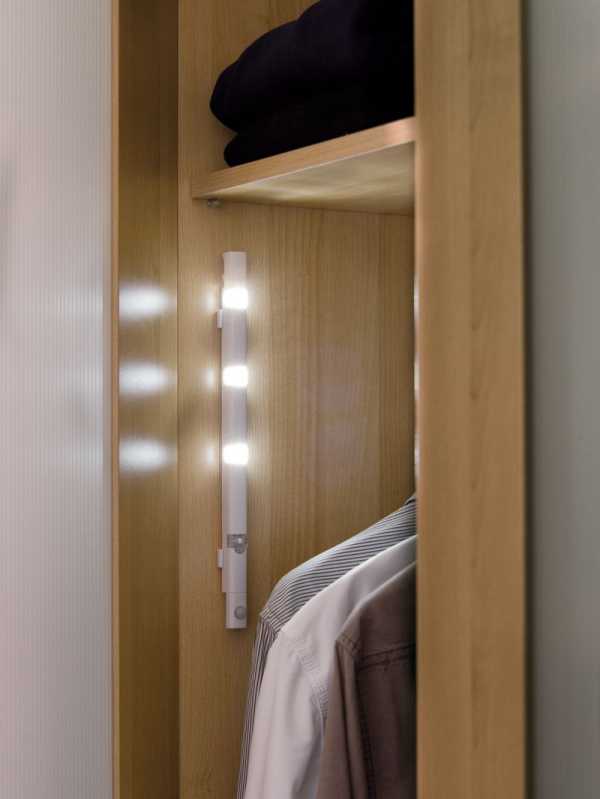

Часто для подсветки дальних углов в шкафу используются маленькие автономные светильники, работающие от батареек. Они лёгкие, а поэтому запросто крепятся на кусочек двустороннего скотча. Этот вариант хорош для мебели с закрытой передней частью, дверями купе.

Светильники

А что же придумать для открытых стеклянных полок шкафа? На них обычно хранятся сувениры, праздничная посуда из хрусталя, элитные спиртные напитки. И все это остаётся постоянно на виду. Точечные «таблетки», приклеенные по бокам, здесь будут смотреться неуместно.

Рекомендуем обратить внимание на светодиоды. Видов диодных лент множество, они отличаются количеством и «частотой посадки» диодов, силой свечения, цветом, конечно же, ценой. Если не брать сложные системы управления «умной» подсветкой, LED-ленты вполне можно считать эконом-вариантом светового оформления.

Светодиодные ленты

Для подсветки стеклянных полок лучше всего использовать плоские ленты без защитной трубки из прозрачного силикона. Они занимают меньше места, и практически полностью скрываются за стеклом любой толщины. Свет от лампочек проходит через торец сквозь всё полотно и выходит на другом конце. Создаётся впечатление, что стекло светится само по себе и лучи выходят их него со всех сторон. А если по периметру полки ещё и нанесён орнамент – вообще красота.

Диоды очень долговечны — рассчитаны на десятки лет непрерывной работы, без потери интенсивности свечения. Потребляют малое количество энергии, светят при этом достаточно ярко и ровно. Радует также большая цветовая гамма, подобной которой не может предложить ни одна лампа-аналог. И самое главное — с их помощью легко сделать подсветку полочек (в том числе и стеклянных) своими руками. Так что выбор в их пользу очевиден.

Этапы по установке

Ну что, вдохновились? Давайте научимся своими руками устанавливать такую красоту и у себя в мебели. Прежде всего, нужно измерить длину стеклянных полочек, которые будут подсвечиваться. Это позволит определиться с метражом светодиодной ленты и рассчитать мощность блока питания.

Если вы хотите чтобы полки меняли цвет, и используете ленты с цветными диодами, для управления этим процессом вам понадобится специальный RGB-контроллер. Он отвечает за интенсивность сияния лампочек, плавную перемену цветов и позволяет выбирать желаемый режим и настройки свечения.

Светодиодные ленты

Торцевая подсветка

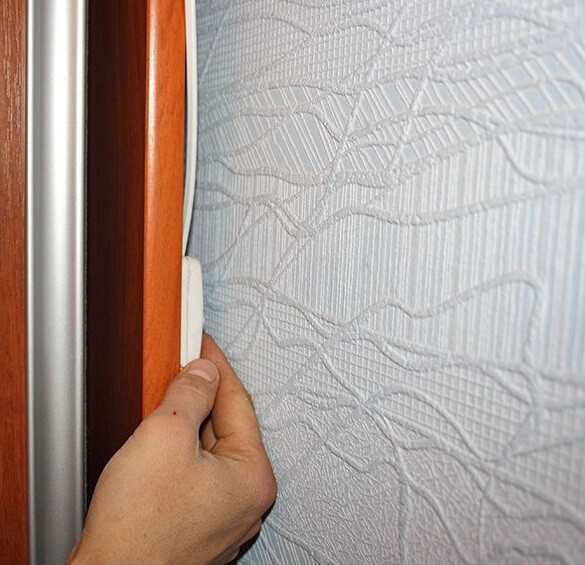

Не лишним будет предусмотреть автоматическое срабатывание светодиодов при открытии дверей шкафа. Это может быть скрытый тумблер, который будет механически нажиматься, когда створка двери открыта (такие системы обычно используются в холодильниках). Также может использоваться датчик движения с небольшим радиусом действия. Их легко можно подключить в цепь своими руками.
В зависимости от того, где именно Вы будете крепить подсветку, выбирайте ленту покрытую изоляцией или без неё. На видном месте логично использовать заизолированные диоды, для «застенок» подойдут и незакрытые. Подсветка также может прокладываться в специальный профиль с каналом для светодиодов. Он выглядит аккуратно и стильно, а также поможет значительно упростить сборку и монтаж.

Не стоит брать слишком мощные диоды — они обычно используются для подсветки витрин в магазине и выделения рекламных боксов. Дома же они будут слепить вас холодным ярким светом, и об эстетике или комфорте речь уже идти не будет.

Позади каждой полочки в задней стенке шкафа просверлите небольшие отверстия — 0,3-0,5 мм будет вполне достаточно. Все провода и вилка прячутся за стенкой или за нижним цоколем шкафа, либо в другом удобном месте, скрытом от всеобщего обозрения. Также можете встроить незаметный мини-рычажок или кнопку управления в боковую стенку шкафа.

Питание полки

К каждой ленте припаиваются провода, которые потом собираются в единую цепь через специальные коннекторы (или просто скручиваются). Монтируется блок управления и выключатель. Полученная цепь подсоединяется к источнику питания: аккумулятору или прямо к сети, через переходник (обычно используется адаптер на 12 V, с силой тока равной 1 А, но лучше уточняйте у продавца технические требования к конкретным LED-лентам).

Тонкости которые нужно учитывать

— Важно правильно подобрать блок питания исходя из мощности, которую будет требовать будущая цепь светодиодов. Иначе подсветка будет тусклой, и желаемого эффекта вы не добьётесь.
Сначала нужно выяснить потребляемую мощность выбранной диодной ленты – она указывается в ваттах из расчёта на 1 м полотна. Определите, какой будет суммарная длина LED-отрезков на полках. Обязательно нужно предусмотреть не менее 25 % «запаса» мощности — сверх расчётной нормы потребления. Иначе блок питания, работая на пределе мощностей, может быстро выйти из строя. Т.е. полученный результат нужно умножить на коэффициент 1,25 (это и есть наши 25 %).
Формула выглядит так:

Мощность блока питания = длина ленты (в м)× её мощность (в Вт/м)× 1,25 запаса



  • Напряжения блока питания выбирается просто – в соответствии с маркировкой на ленте (12V, 24 V или 36V).
  • Имеет значение и правильная порезка лент — она должна выполняться не просто под размеры полок. Запомните, LED-ленты нужно нарезать с шагом — через 3 диода. Если вы нарушите это правило, то соседние пару диодов просто не будут светить. И часто получается, что длина отрезка либо длиннее, либо короче самой полки, так что обязательно учитывайте этот момент при выборе модели. Хотя вам ничего не мешает спрятать лишний «хвостик» за обшивкой шкафа.
  • Поскольку диоды непосредственно контактируют с деревянной мебелью, и не исключается возможность возгорания — рекомендуем места соединения их с проводом питания покрыть изолентой или термоусадочной трубкой.
  • При спаивании контактов своими руками обязательно соблюдайте полярность. На ленте «плюс» обычно помечен – к нему подсоединяем провод красного цвета, второй контакт – «минус», не маркируется (и так понятно), к нему припаиваем чёрный провод (иногда бывает и синий).

Обращаем внимание на ещё один важный момент – каждый отдельный диодный отрезок припаивается к отдельному проводу. Последовательное соединение отрезков для всех полок на одном проводе недопустимо.

Подключение лент

Все «кусочки», идущие дальше по цепи, будут светиться менее интенсивно, и сама конструкция быстрее выйдет из строя. У вас есть 2 выхода: соединить все провода вместе — на выходе из блока питания, или дополнить цепь ещё одним блоком (для каждой ленты — отдельным). Схематически это будет выглядеть так:

Подключение отрезков лент

В итоге у вас должна получиться вот такая конструкция.

Подключенная лента

Готовые изделия

Подсветка мебели может служить дополнительным элементом декора. Так как лучи светодиодной ленты, преломляясь через стекло, создают эффект парящей в пространстве полки.

Эффектная подсветка

Отлично смотрятся полочки, подсвеченные светодиодной лентой, и на кухне. Романтичная атмосфера вам гарантирована.



Очередная модель, заслуживающая внимания автономные точечные лампочки, которые можно направить в нужное место.

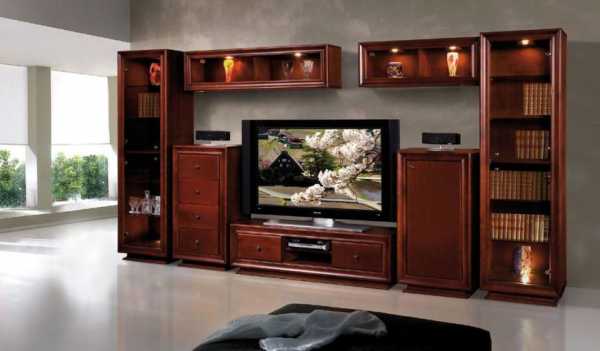

Подсветка шкафчика

Ещё один вариант – использование одновременно двух типов подсветки – светодиодной ленты и точечных диодов.

Комбинированный вариант

К слову, диодные ленты можно устанавливать даже в холодильных камерах, где обычно не предусматривается подсветка. LED-светильники не восприимчивы к перепадам температур.

Подсветка в холодильнике

Только выбирайте для этих целей ленты в герметичных силиконовых колбах, со степенью защиты не ниже IP67, IP68. Такие же устойчивые к влажности и температурам модели следует выбирать для подсветки полок в ванной комнате. Также понадобятся и герметичные источники питания, хотя и стоят они дороже.

Светодиодная подсветка станет идеальным решением для оформления шкафчиков в ванной комнате. Набрав себе ванну, можно погасить центральный мощный светильник, и, оставив только подсветку полочек, релаксировать в своё удовольствие.

Как видим, подсветка позволяет значительно улучшить не только вид мебели, но и всей комнаты в целом. И всю эту красоту можно сделать своими руками. Пробуйте, это совсем не сложно.



1posvetu.ru

Подсветка шкафа светодиодной лентой: фото, пошаговая инстркция

В этой статье мы вам расскажем, как сделать светодиодную подсветку в шкафу, но сразу хотим обратить ваше внимание, способ мы выбрали своеобразный. Мы не будем портить основание шкафа, и делать дополнительные отверстия, попробуем обойтись обычной светодиодной лентой. Итак, подсветка шкафа светодиодной лентой своими руками, основные этапы и инструкция.

Подсветка шкафа светодиодной лентой: подготовительный этап

Перед началом монтажа вы должны четко понимать, что вы желаете увидеть в итоге. Также очень важно продумать место, где они будут устанавливаться, мы рекомендуем вот такие варианты, в этом случае подсветка будет смотреться хорошо и не мешать функциональности шкафа.

Также важно, чтобы подсветка шкафа купе своими руками была подключена к определенному источнику, нужно подключать светодиодную ленту через блок питания на 12 Ватт. Такой же блок нужно использовать в подсветке автомобиля светодиодной лентой.

Не забываем продумывать способ, которым она будет включаться. Это на самом деле очень важно, оптимально использовать обычный выключатель, который можно установить сбоку шкафа, сложностей в его монтаже нет. Но, есть и определенный минус, в этом случае вам придется постоянно включать, многим становиться лень, и в конечном результате светодиодная подсветка шкафа не используется. Посмотрите схему, как подключить выключатель подсветки шкафа.

Есть еще один отличный способ, можно установить датчик движения. В этом случае подсветка шкафа светодиодной лентой будет включаться автоматически. Конечно, придется докупать датчик движения, да и подключение немного усложняется. Вот так выглядит подключения светодиодной ленты в шкаф с датчиком движения схема, глядя на нее, все сразу станет на свои места. Также читайте: как сделать подсветку дерева.

Монтаж светодиодной ленты в шкаф: подробная инструкция

Чтобы вы четко усвоили всю информацию, мы решили сделать для вас, целую пошаговую инструкцию с фото, в конце статьи вы найдете видео.

  1. В первую очередь вы должны измерять необходимую длину ленту, делать разрезы стоит только в месте, как показано на фото. Если в процессе монтажа нужно будет соединить ленту, читайте нашу статью о том, как нарастить светодиодную ленту.
  2. Подготавливаем место для установки, на него крепим обычный пластиковый уголок, он должен спрятать ленту от глаз. Можно использовать даже небольшой плинтус, его клеем с помощью жидких гвоздей.
  3. Делаем отверстия, здесь два этапа. В первую очередь делаем отверстие в средину шкафа, со стороны, где вам это будет удобно. Рекомендуем использовать обычную дрель со специальной насадкой, так вы не повредите шкаф.
  4. Отрезаем уголки от каждой полочки, можно использовать рашпиль. Это необходимо для того, чтобы протянуть провод по всей поверхности шкафа.
  5. Прокладываем проводу, для этого используйте кабель каналы, их найти несложно, крепить лучше всего на жидкие гвозди.
  6. Клеем ленту.

Вот у нас и получилось сделать подсветку в шкафу, сложного в этом ничего нет. Главное правильно подключать ленту и соблюдать полярность. Таким способом можно сделать еще массу интересных подсветок в доме, только посмотрите на фото.

Подсветка в шкафу светодиодной лентой: видео


Посмотрите и еще одни отличный способ.

Статья по теме: Как выбрать светодиодную ленту.

vse-elektrichestvo.ru

Подсветка в шкаф — 70 фото идей правильной организации

Покупая новый шкаф в свой дом, вряд ли кто ни будь, задумывается о его внутреннем освещении.

Чаще всего обустраивая комнату, атрибут располагают таким образом, что свет туда практически не попадает.

А ведь на самом деле подсветка в шкафу это очень удобно. Установив дополнительное освещение, Вы легко сможете в любое время суток перекладывать вещи с одной полки на другую.

Система выглядит следующим образом: когда открываются двери шкафа, происходит автоматическое включение, при закрытии – отключение.

Содержимое статьи:

Основные понятия при выборе подсветки

Современные шкафы – купе оснащены галогенными лампами. При выборе данных атрибутов мебели стоит обратить внимание на некоторые нюансы.

Галогенные лампы нужно включать, при помощи стабилизатора, так как они чувствуют малейшие перепады электросети. При неправильном использовании ламп и их постоянной работе сокращается срок службы.

На замену галогенному освещению пришли светодиодные лампы Led. Они помогут не только со светом в шкафу, но и некоторым образом повлияют на внешний вид интерьера комнаты.

Нужно учесть тот факт, что светодиодная подсветка в шкаф намного дороже галогенной системы. Но это не пугает потребителей, ведь во время использования она позволяет максимально сэкономить затраты электричества. Светодиодная система освещения имеет целый ряд положительных характеристик.

  • создает температуру, которая отличается от обычной комнатной атмосферы.
  • Минимальное потребление электричества.
  • Стойкая к перепадам сети.
  • Прочная к механическим повреждениям.
  • Оснащена регуляторами интенсивной подачи света.
  • При эксплуатации не нагревается.
  • Не содержит химических материалов.

Правильное использование данной системы позволит на протяжении семи лет не заменять лампы.

Самостоятельное подключение светодиодного освещения

Далее речь пойдет о том, как сделать подсветку в шкафу. Внутреннюю подсветку лучше осуществлять со светильниками Steinel они изготовляются с встроенным датчиком, который реагирует на движение.

Для начала нужно выбрать схему подключения. Иногда монтаж проводится таким образом, что датчик будет выполнять функцию еще и выключателя.

Но в большинстве случаев кабель питания не был подведен и возможности подключение нет. Питающий провод можно провести несколькими способами: открытым – от потолка к стенке и закрытым с помощью специального кабеля.

Освещение в шкафу светодиодной лентой

Встроенная подсветка в шкаф осуществляется благодаря светодиодной ленте. В нынешнее время, она продается в каждом магазине электроники в катушках с определенной длинной или вымеряется в нужном количестве.

Учтите, что кроме ленты нужно приобрести: клеммы для соединения проводков, коннектор с контроллером и шнур со штекером.

Первым делом соедините блок питания с проводом, а потом с контроллером. К нему подходят два проводка — коротких и один тонкий. Для надежности при подсоединении обязательно зачистите их от изолированного покрытия, чтобы в дальнейшем контакт был идеальным.

Далее четыре шнура разных цветов на контроллере должны совпадать с оттенками проводов на самой ленте и только тогда паяльником или клеммами соедините их. Проверьте, правильно ли работает система и если не возникло никаких проблем, смело приклеивайте светодиодную ленту в шкаф и можете пользоваться.

Вот так легко можно справиться с самостоятельным подключением внутреннего освещения шкафа в Вашей комнате.

Перекладывать вещи станет намного легче, а иногда это приносит даже удовольствие ответственным хозяйкам. Экспериментируйте и все получится.

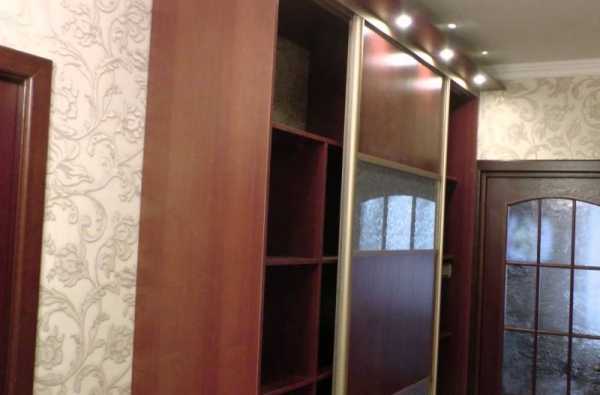

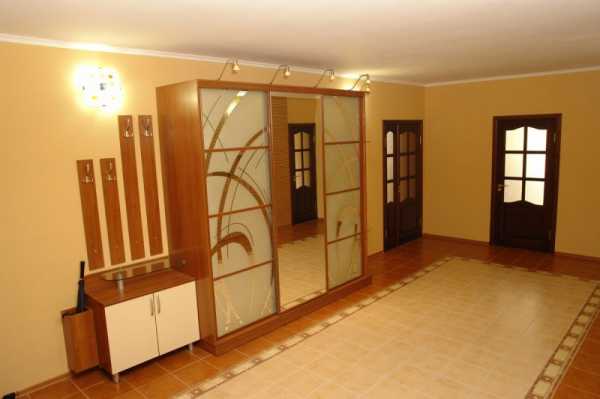

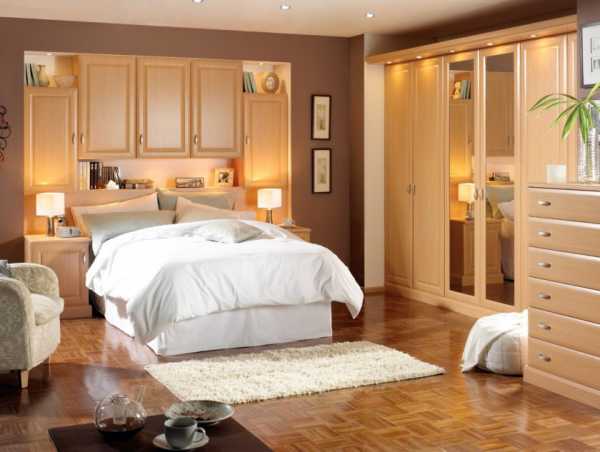

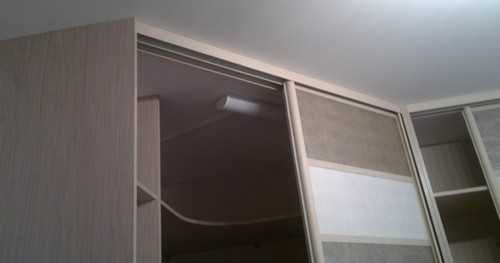

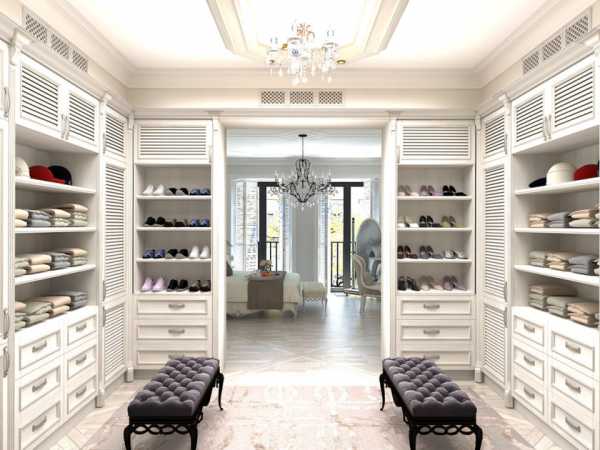

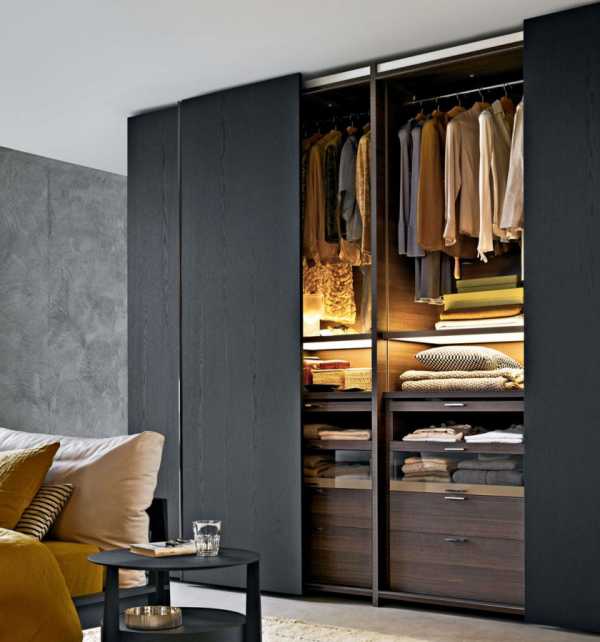

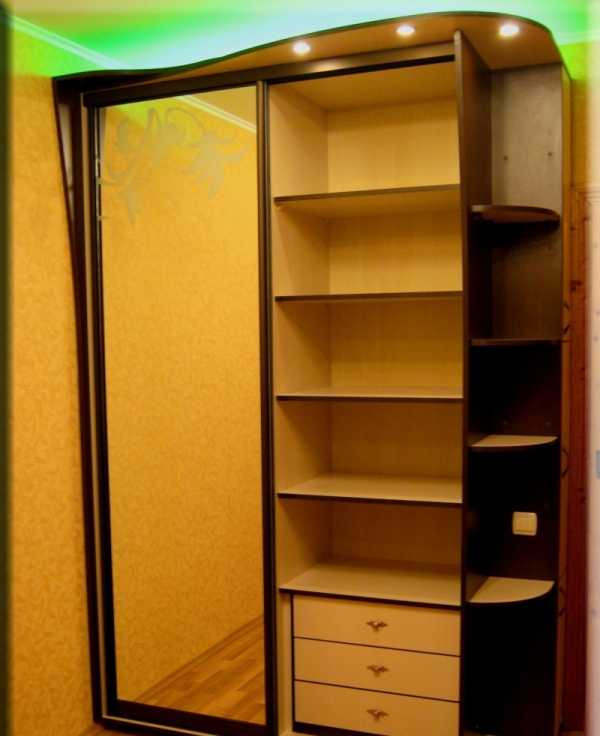

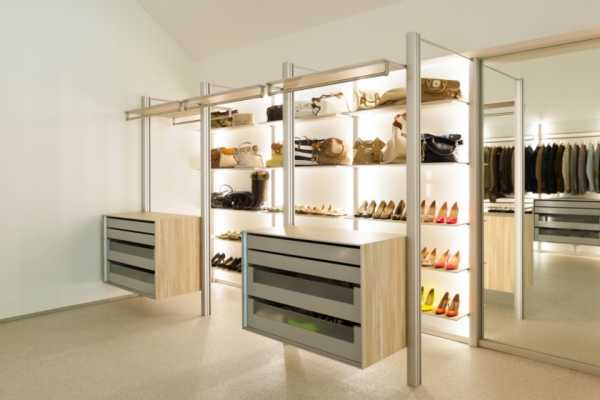

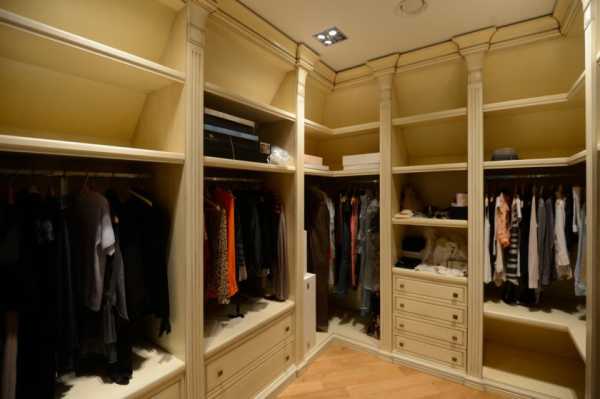

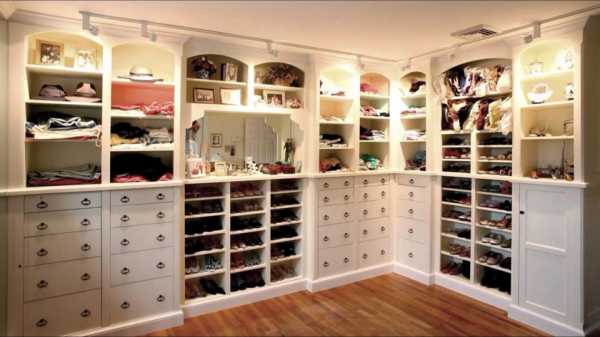

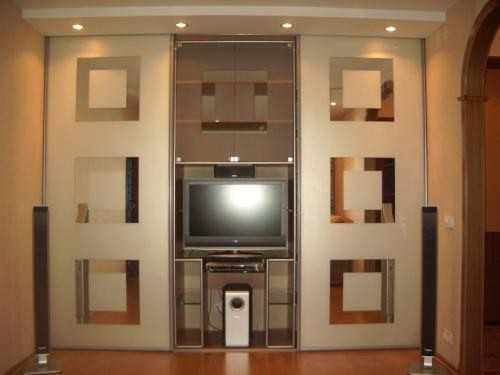

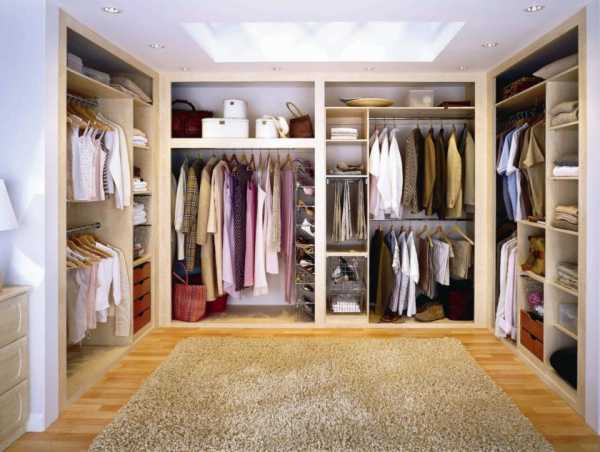

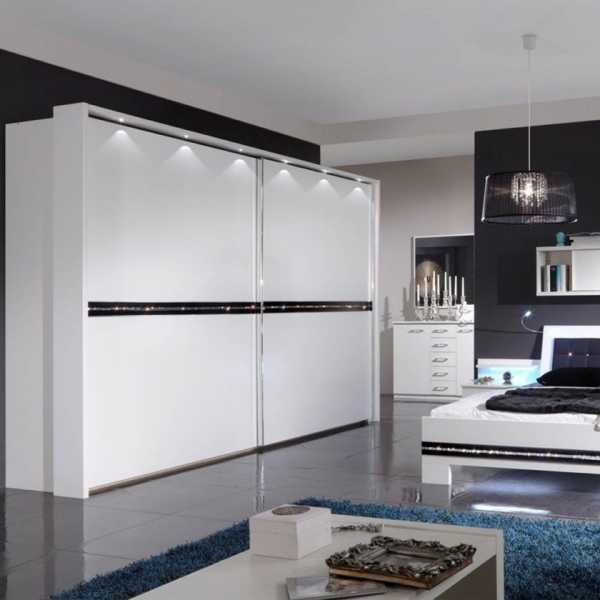

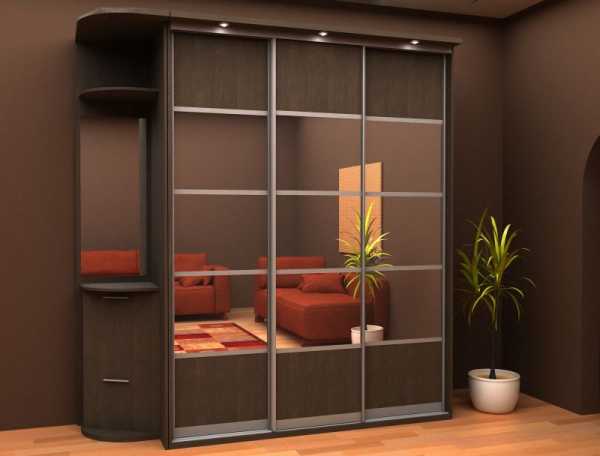

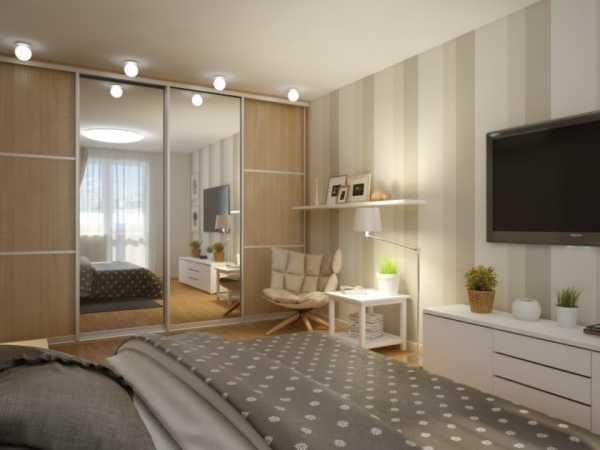

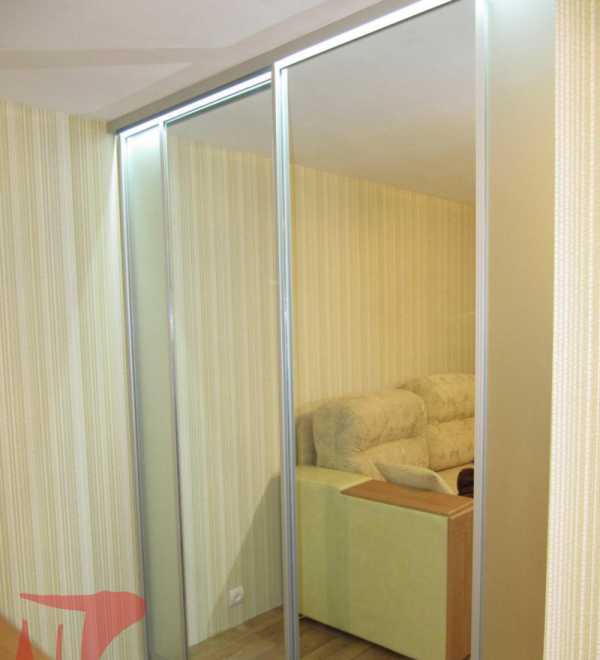

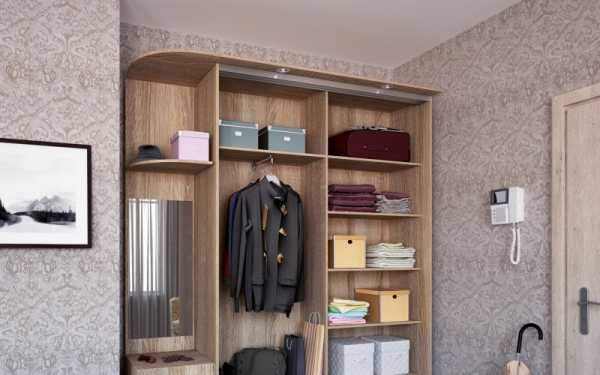

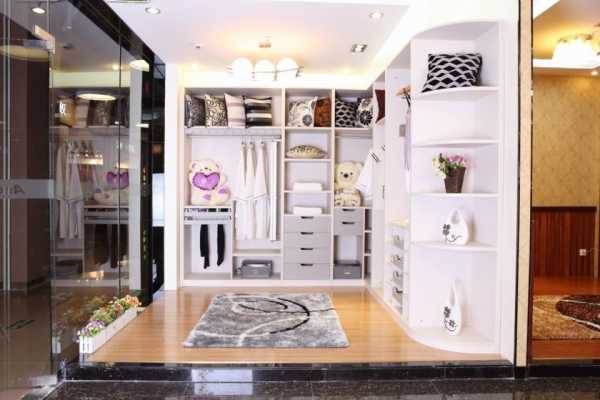

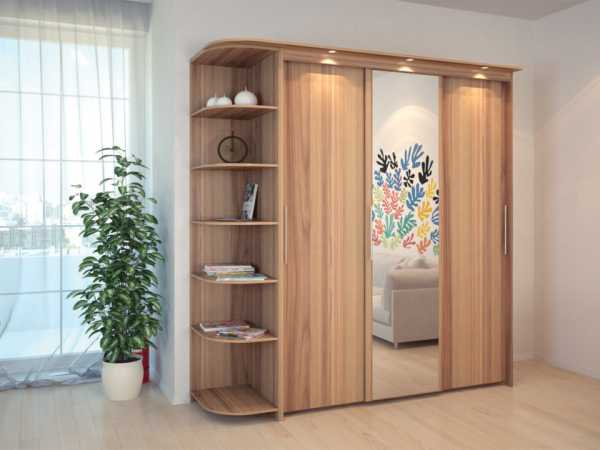

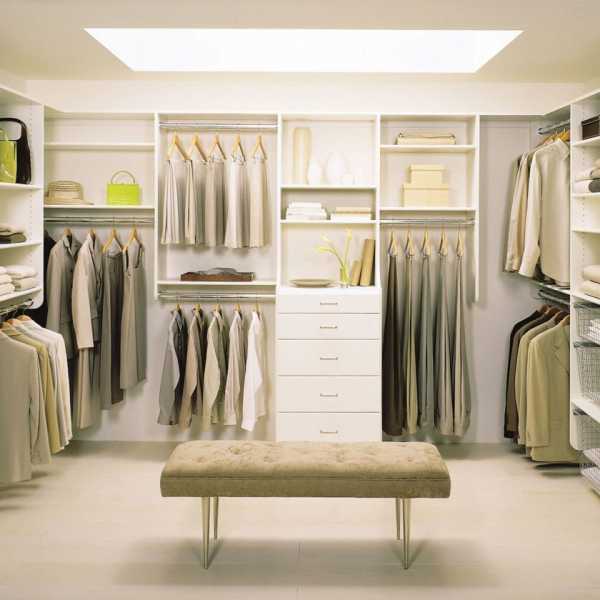

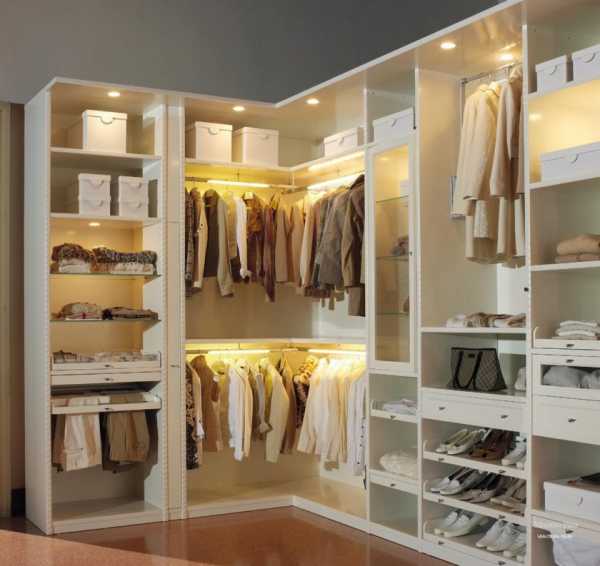

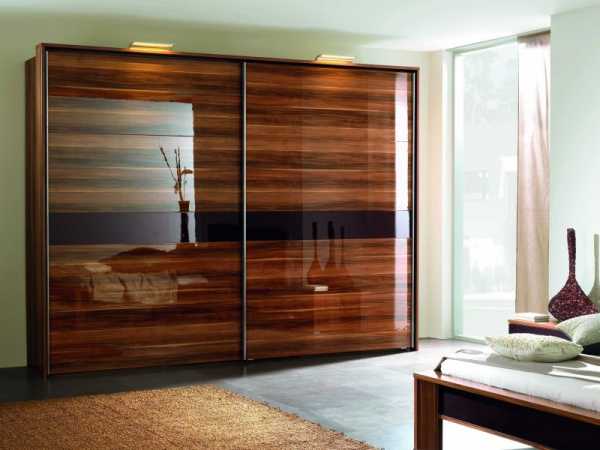

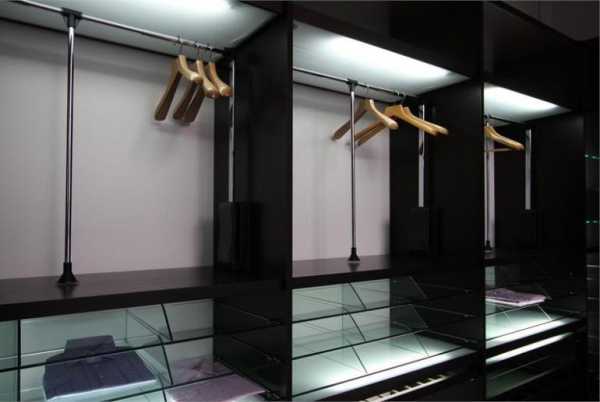

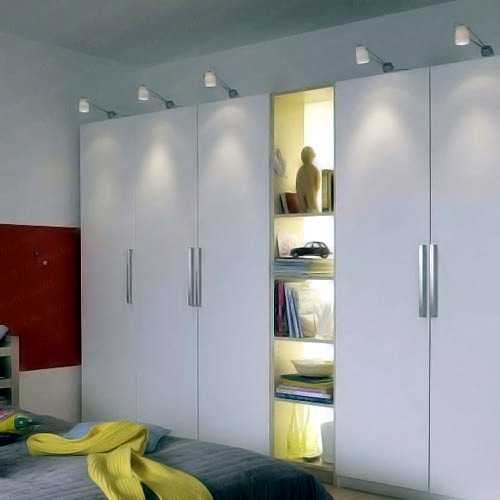

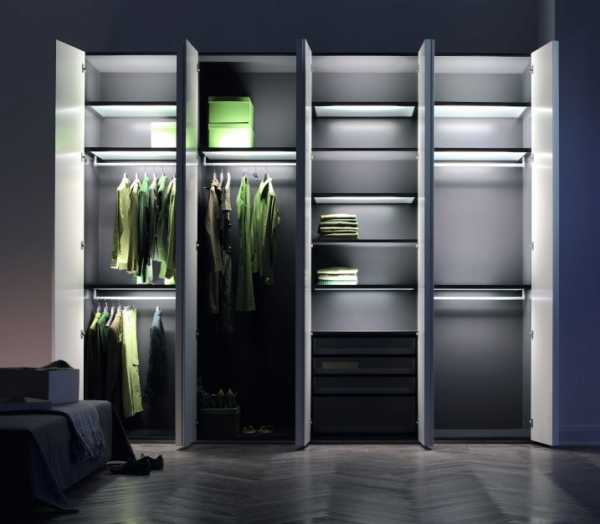

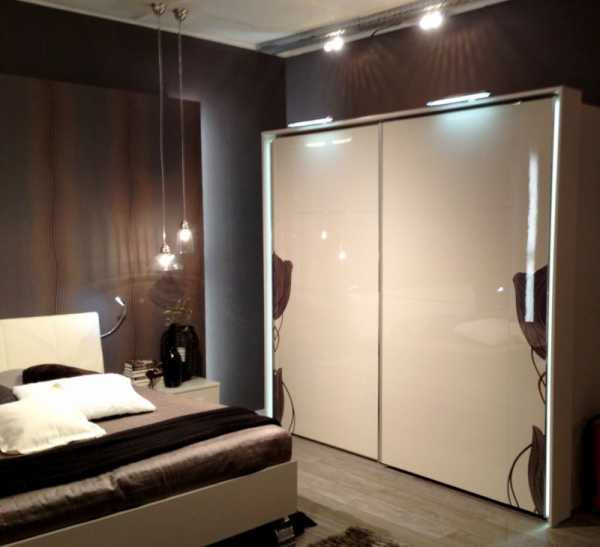

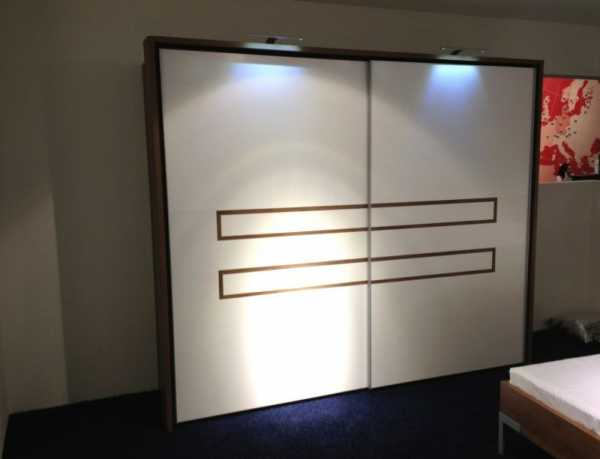

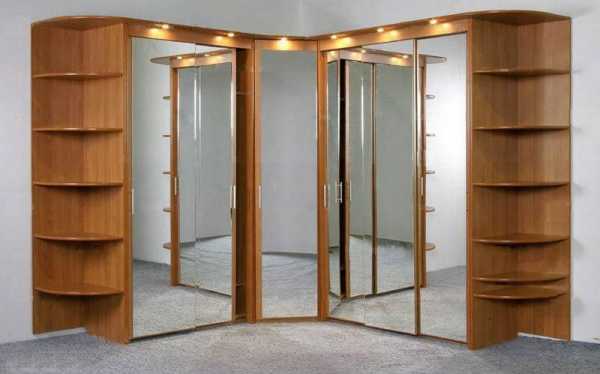

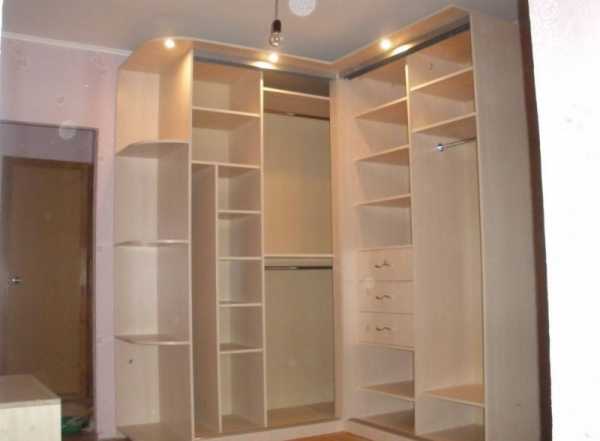

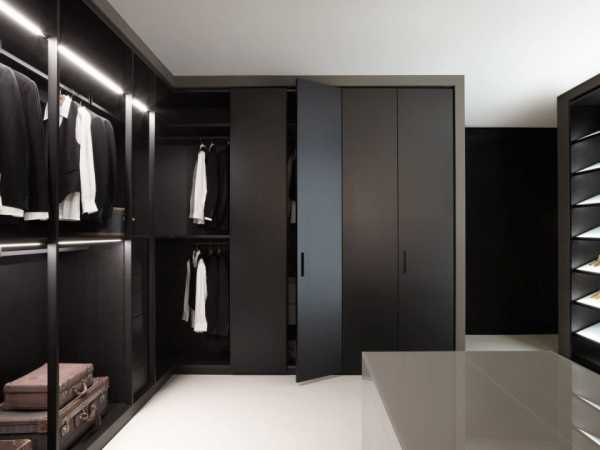

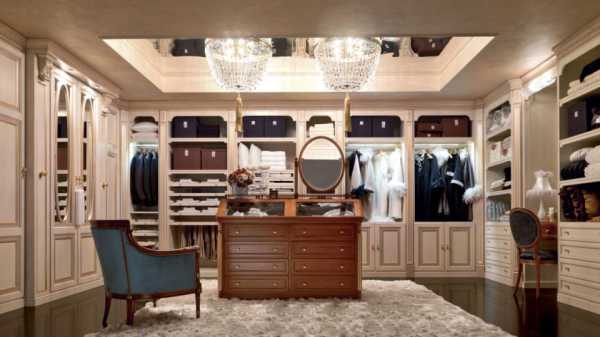

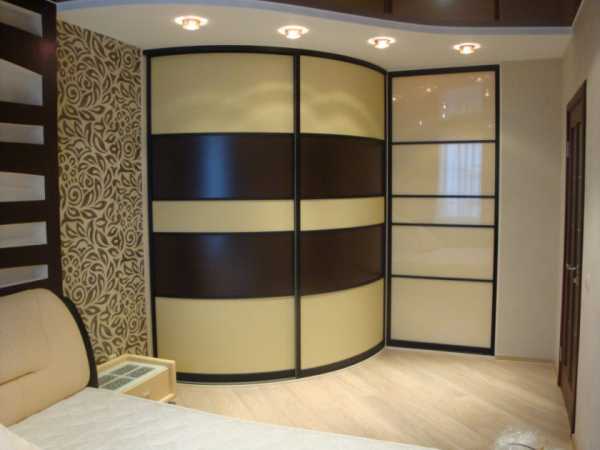

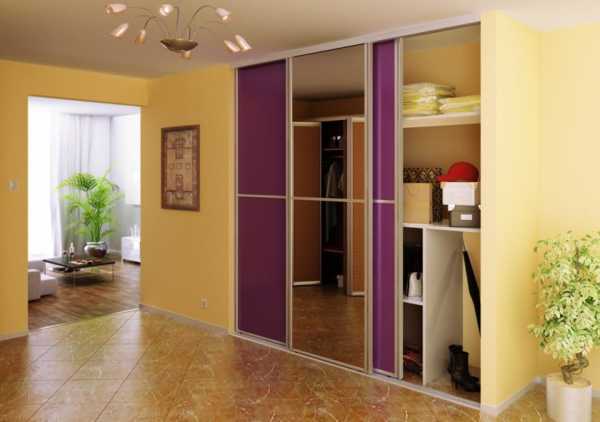

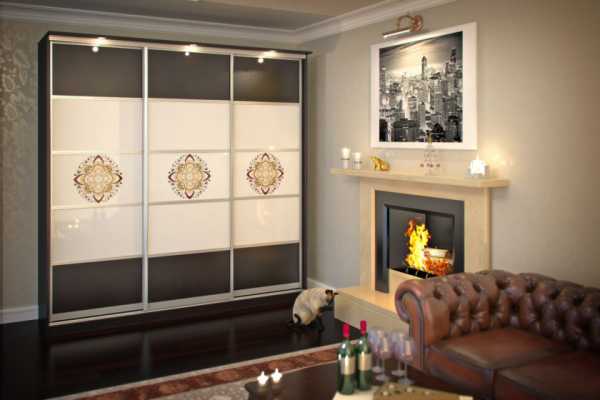

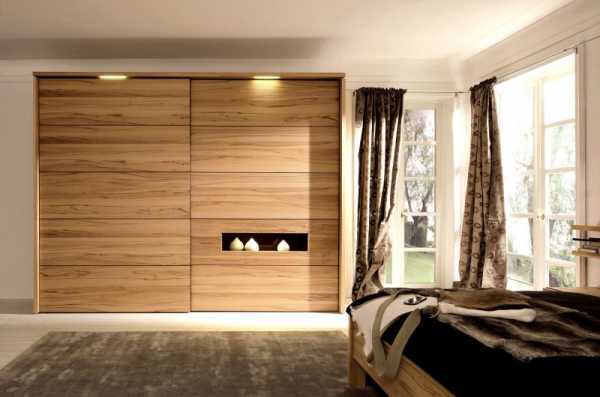

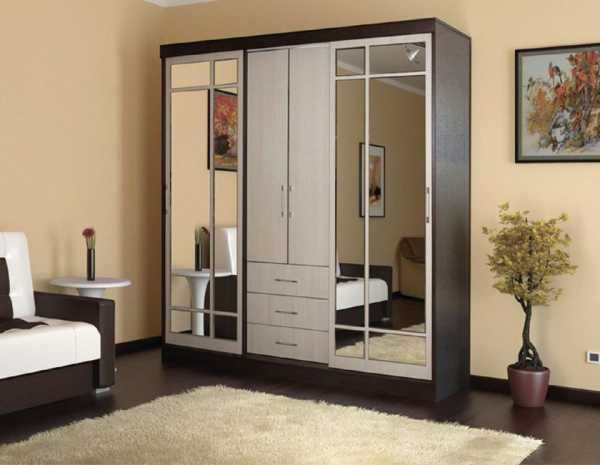

Фото подсветки в шкафу

Также рекомендуем просмотреть:

Обзоры по теме:

Помогите проекту, поделитесь в соцсетях 😉

allstroygroup.ru

РубрикаРазное

Добавить комментарий
