Измельчитель сена и соломы для частных подворий своими руками, видео

Владельцам собственного хозяйства сложно обойтись без помощи средств малой механизации. Одним из таких помощников становится измельчитель сена и соломы для частных подворий. Можно купить уже готовый агрегат, но стоят такие модели недешево. Тем, кто неплохо разбирается в технике, выгодней будет изготовить его своими руками.

Читайте также про: электрический измельчитель веток.

Для чего необходим измельчитель?

Сено становится основным кормом для скотины в зимние месяцы. Его также используют для настила в хлеву, мульчирования почвы, изготовления топливных брикетов и так далее. Поэтому заготавливать сено приходится в больших количествах. Для удобства применения и хранения его перерабатывают. Проще всего делать это при помощи измельчителя сена и соломы для частных подворий.

Подобные дробилки изготавливаются различной мощности и размера. Принцип работы устройства основан на работе вращающихся ножей. Сено подается в специальный бункер. Проходя сквозь барабан с ножами, оно перемалывается и поступает в бункер отдачи.

Конструктивные особенности

Конструкция измельчителя соломы и сена включает в себя следующие основные элементы:

1. Электродвигатель. От его мощности будет зависеть скорость переработки.
2. Емкость, в которую подается необработанное сено или солома. Она может иметь различные габариты, в зависимости от количества сырья, которое планируется перемалывать.
3. Вал, на котором смонтированы ножи и контрножи. Они должны быть изготовлены из прочной стали и хорошо заточены.
4. Бункер для отработанного сырья. Для удобства он монтируется пол наклоном.
5. Опоры. Чаще изготавливаются из труб диаметром не менее 25 мм. Их высота подбирается, исходя из габаритов электродвигателя.

Популярные модели фабричного производства

Тем, у кого нет желания тратить силы и время на изготовление такого устройства, лучше приобрести готовую модель в магазине. Среди самых популярных измельчителей сена и соломы для частных подворий выделяют:

1. М15. Имеет удобный бункер для подачи сырья. Оснащена острыми ножами из стали повышенной прочности и двигателем мощностью 3 кВТ. Благодаря этому такой агрегат может перерабатывать не только сено и солому, но и тонкие ветки. Барабан вращается с частотой 1500 оборотов в минуту. Вес всей конструкции 130 кг.
2. КР02. Эта модель компактна и при этом отличается отличной производительностью. Мощности двигателя в 1,54 кВт хватает на то, чтобы перерабатывать до 25 кг сырья в час. Работает от стандартной сети в 220 В. При малом потреблении энергии она отлично справляется со своими функциями.
3. К-500. Способен переработать до 300 кг сырья в час. Мощность двигателя 2 кВт. Такая модель подойдет для крупных хозяйств с большой численностью скота. Конструкция бункера позволяет закладывать сени с помощью вил, что облегчает и ускоряет работу.

Выбирать конкретную модель нужно, исходя их количества сырья, которое придется перерабатывать. Если поголовье вашего скота малочисленно, нет смысла переплачивать за мощные агрегаты. Лучше сэкономить и купить измельчитель небольшой производительности.

Выбирайте товар только проверенных производителей. Низкокачественный измельчитель с двигателем недостаточной мощности будет плохо справляться со своими функциями и быстро сломается.

Отсутствие сложных деталей и приспособлений в конструкции позволяет опытному мастеру изготовить измельчитель травы и сена самостоятельно. Достаточно приобрести двигатель достаточной мощности, все остальные элементы можно найти в каждом хозяйстве. Перед изготовлением измельчителя изучите его чертеж

Как изготовить измельчитель самостоятельно?

Если вы не хотите тратить много средств на покупку техники, то можно изготовить измельчитель сена и соломы своими руками.  Для этого придерживайтесь нескольких рекомендаций:

1. Подберите подходящий электродвигатель. Если вы планируете перерабатывать до 200 литров сырья, то отдайте предпочтение моделям с мощностью от 2 до 5 кВт. Для небольшого количества сена возьмите агрегат меньшей мощности.
2. Сборку устройства производят в соответствии с чертежом. Сегодня в интернете можно отыскать массу вариантов. Вам останется только выбрать подходящий.
3. Для изготовления металлических деталей конструкции используйте металл с толщиной не менее 3 мм. Для опоры двигателя выбирайте материал потолще.
4. Рабочая часть агрегата представляет собой металлический цилиндр, внутри которого монтирован диск с острыми ножами. Ось должна быть надежно закреплена в двигателе.
5. В качестве емкости для загрузки сена можно взять старую металлическую бочку.
6. К рабочей части приваривается опора под двигатель. Для надежности их снабжают косынками.
7. Двигатель закрепляется на опоре при помощи болтов и саморезов.
8. Монтировать электрику можно только после того, как все части конструкции собраны и надежно зафиксированы.

При наличии навыков обращения со сварочным аппаратом и понимании работы электродвигателя изготовить такой агрегат можно за один день. Если какие-то тонкости вам остались непонятны, посмотрите видео о том, как сделать измельчитель сена:

glav-dacha.ru

Измельчитель соломы своими руками. Как сделать соломорезку

Сенорезка или соломорезка — незаменимый агрегат в подсобном хозяйстве. С его помощью можно быстро и легко измельчить сено для домашней птицы или молодняка животных, а также намолоть солому для утепления грядок или зимников, изготовления брикетов для отопления.  Сделать сеноизмельчитель самостоятельно несложно, а практичность и функциональность самодельного аппарата не будет уступать магазинным аналогам.

Устройство сеноизмельчителя

Самый простой измельчитель сена и соломы изготавливается из обычного пылесоса. Обычное пластиковое или алюминиевое ведро служит рабочей камерой, куда закладывается сырье, а после опускается нож, насаженный на вращающийся вал. Сделать такой аппарат можно за несколько минут, но у него есть один существенный недостаток: низкая производительность и непрактичность. Если поголовье птицы или скота большое, понадобиться более надежная сенодробилка.

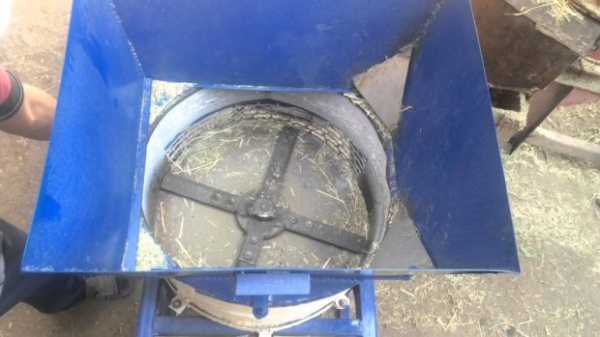

Рабочий узел — самая важная часть соломоизмельчителя. Состоит он из стального бункера, внутри которого расположены ножи. К оси двигателя ножи крепятся специальной осью. Обычно бункер делают в форме цилиндра, а для большей безопасности стенки оставляют высокими. Можно сделать и с короткими стенками, но тогда оснастить устройство крышкой.

Основные составляющие соломоизмельчителя:

• Рабочая камера с крышкой,
• Опора,
• Мотор,
• Полоска усиления,
• Ножи или режущий диск,
• Приемник сырья.

Материалы

Собирается в домашних условиях сенорезка своими руками из доступных каждому материалов. А ее изготовление не требует особых технических навыков. Чтобы сделать измельчитель сена своим руками, нужно иметь слесарный набор, сварочный аппарат, дрель и машинку для шлифования. Из материалов же необходимы:

• Мотор (подойдет электродвигатель от стиральной машинки),
• Лист металла, с толщиной около двух миллиметров,
• Лист металла, толщиной около трех миллиметров,
• Стальной лист, толщиной в десять миллиметров,
• Отрез трубы (не стоит использовать диаметр более 25 мм),
• Полоска металла,  шириной 3 мм, длиной 25 мм.

Изготовление

Вместо ножей можно взять диск от циркулярной пилы или мощного кухонного комбайна. На роль корпуса устройства хорошо подойдет бочка или отрез трубы, диаметром не менее тридцати сантиметров.

Перед тем как сделать измельчитель соломы своими руками, желательно найти в интернете понятные и подробные чертежи аппарата. Они позволят не допустить ошибок в расположении деталей и креплении. Начинают изготовление с разметки и вырезания заготовки из отреза трубы. К полученной емкости прикрепляют с помощью сварки дополнительное дно, а уже к нему — держатель для мотора. В стальном листе предварительно делают несколько отверстий, чтобы упростить процесс крепления мотора. Соломорезка своими руками изготовленная из трубы получится более крепкой, если к бокам приварить металлические уголки-косынки. Снизу крепится емкость для уже измельченного продукта. Только после этого устанавливается двигатель. Его крепят к стальному листу, а на ось насаживают и надежно фиксируют режущие ножи или диски

Последний момент: монтируется электрический кабель и тумблер включения, а также крышка и лампочка-индикатор. Устройство готово к работе.

Сенорезка из стиральной машины

Более простой и менее мощный измельчитель сена своими руками можно смастерить из обычной стиральной машинки. Помимо машинки, необходимы еще:

• Ножи или режущий диск,
• Электрический провод,
• Ведёрко,
• Уголок металлический,
• Крепежные элементы,
• Слесарный набор.

Небольшой совет: если планируется измельчение не только сена и соломы, но и древесных веток, то лучше использовать дополнительный бензиновый двигатель.

Как собрать устройство

Внизу корпуса выпиливается небольшой прямоугольный вырез, размером примерно 20 на 7 см. Его периметр обшивается металлическими пластинками для большей прочности. Из уголка делается подставка. Высота подставки зависит от того, что планируется использоваться в качестве приемника измельченного сырья. Для ведер подставку делают более высокой, чем для ящиков.

Чтобы прикрепить двигатель, на валу делают два небольших отверстия, после чего на него устанавливают втулку с резьбой. Двигатель монтируется на вал, а вся конструкция крепится ко дну бака металлическими шпильками. Уже после это на вал надеваются режущие диски или ножи. Очень важно подобрать размер дисков так, чтобы они не соприкасались со стенками рабочей камеры.

Перед подключением двигателя к кабелю, нужно определиться с рабочей и пусковой обмоткой самого электродвигателя. Сделать это легко при помощи специального тестера: у рабочей обмотки сопротивление меньше, чем у пусковой. Подключается двигатель так:

1. Один из концов пусковой обмотки соединяется с тумблером запуска,
2. Другой конец соединяется с основным проводом и рабочей обмоткой,
3. Свободный конец рабочей обмотки соединяется с основным проводом и проводком от тумблера запуска.
4. Сеноизмельчитель готов.

Читайте также

nalugah.ru

измельчитель сена соломы своими руками — Видео

Видео:

Устройство измельчителя сена, соломы. Ссылка на видео работы измельчителя https://youtu.be/AoMVQXROhaE.

Измельчитель Соломы Сена.

Видео о том как собиралось устройство для размалывания соломы, сена, травы для крупного и мелкого рогат

универсальный измельчитель.

Номер WhatsApp +77718611476(пишите сюда) Номер для звонков 87475994761 Ссылка на «ПГМ 200» https://youtu.be/5XTIkKOxHHs Как и обещал,сня

Как изготовить дробилку для сена и соломы в ломашних условиях.Полезное видео для тех кто занимается гри

Устройство и размеры измельчителя.

0669264862 или 0713138492 мой вк https://vk.com/id99739677 тест производился на измельчителе 18,5квт на 380вольт при 4мм решете.

Очень проста в изготовлении, минимум материала, в основном идёт то, что залежалось в гараже. .

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0СДЕЛАТЬ АКВАРИУМ своими руками. ЗАПУСК АКВА…

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0КАК ЖИДКИЕ ОБОИ НАНОСИТЬ. ЖИДКИЕ ОБОИ своим…

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0РЕМОНТ БАЛКОНА своими руками. КОМПЛЕКСНЫЙ Р…

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0САРАЙ своими руками ПОШАГОВО. КАК ПОСТРОИТЬ…

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0КАК СДЕЛАТЬ БЕТОНОМЕШАЛКУ своими руками. БЕ…

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0ТЮНИНГ АВТОМОБИЛЕЙ своими руками. ТЮНИНГ СО…

hytube.ru

видео, измельчитель сена соломы для частных подворий, чертежи электрической сенорезки

Мелким фермерам и жителям сел, владеющим своим хозяйством, часто приходится использовать в повседневной жизни различные механизмы, облегчающие ту или иную работу.

К числу таких устройств относится измельчитель сена и соломы — соломорезка.

Подобные аппараты можно без труда приобрести в специализированных магазинах, выбрав из широкого ассортимента. Но куда дешевле будет сделать своими руками дробилку соломы, за счет весьма простого его внутреннего устройства. Прежде, чем говорить об изготовлении, нужно разобрать, из чего он состоит.

Устройство

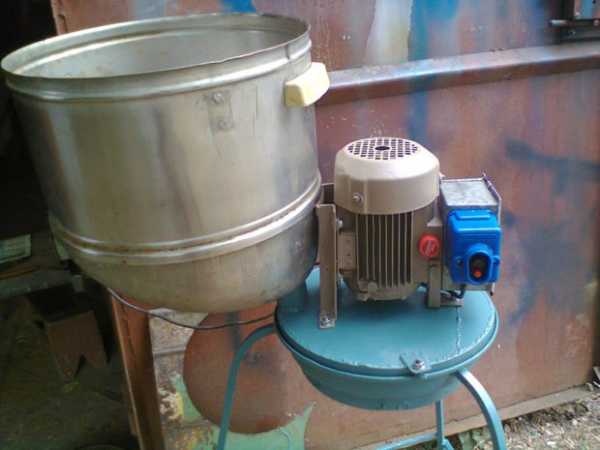

В качестве емкости можно использовать даже старую бочку

Многие умельцы, создавая разного рода кустарные механизмы для резки соломы, приспособились использовать старые насосы или пылесосы.

Схема их работы выглядит так: ножи прикреплены к вращающемуся стержню, который вращается за счет мотора. Бункером, в который засыпается сено или солома, выступает обычное ведро. После попадания в него, вращающиеся ножи измельчают до нужных размеров все компоненты.

Но подобного рода механизированные средства резки имеют весьма незначительный уровень производительности, из-за чего сгодятся только для того, чтобы приготовить корм для одного-двух десятков кроликов.

Когда необходимо организовать проработку большого количества сырья, дробилка потребуется большей мощности и, соответственно, имеющий большую производительность.

Главное во всех подобных механизмах, что определяет производительность – сам рабочий узел. Это специальная металлическая емкость, в которой находятся вращающиеся острые ножи, крепко смонтированные на стальном диске, идущем от оси электродвигателя.

Для безопасности, чтобы в процессе переработки сырья человек случайно не коснулся движущихся ножей – бункер делают высоким и цилиндрической формы. Нижняя часть наклонена и в ней находится специальный патрубок, куда происходит выброс измельченной продукции.

Совет специалиста: можно делать вариант бункера, имеющий маленькую высоту, но сверху будет крепиться крышка, в которой будет уже проделано отверстием для безопасной загрузки соломы при работающем устройстве.

Тренога должна иметь такую высоту, чтобы под находящимся на ней бункером мог поместиться электродвигатель, который крепиться к днищу с помощью плиты.

Работа такого устройства достаточно проста. После включения электродвигателя в бункер начинается засыпка соломы, где она нарезается. Готовая сечка будет выходить из бокового патрубка.

Чтобы она не разлеталась в разные стороны, стоит приготовить для сбора специальную емкость. В этом качестве хорошо использовать пластиковую бочку, у которой сбоку будет вырезано отверстие для приема нарезанной соломы или сена.

Инструменты и материалы

От нужного размера конечной нарезки будет зависеть размер устанавливаемых ножей

Для проведения таких работ понадобиться из инструментов:

• стандартный слесарный набор, который есть у каждого хорошего хозяина;
• хорошая шлифовальная машина;
• дрель;
• сварочный аппарат.

А вот материалы будут перечислены примерные, так как в каждом случае могут быть использованы разные варианты:

• электродвигатель, с оборотами не превышающими 2000 в минуту, чтобы устройство не представляло опасности для окружающих во время работы;
• листовой металл толщиной от 2 до 3 мм, который пойдет для создания всех основных элементов бункера;
• для создания кронштейна понадобиться металл 5 мм в толщину;
• труба диаметром 25 мм для опоры;
• для создания усиления необходима полоса размерами 25 на 3 мм;
• 10-ти мм стальная плита.

Этапы и нюансы изготовления

Чертеж измельчителя. (Для увеличения нажмите)

Первое что необходимо сделать – это чертежи будущей дробилки соломы, по которым будет делаться разметка, и вырезать металлические заготовки.

1. Трубы должны также быть подогнаны под нужную длину.
2. После этого к бункеру нужно приварить днище, к нему же монтируется кронштейн для электродвигателя.
3. Теперь проделываем в стальной плите отверстия так, чтобы они совпадали соответствующей частью двигателя, и крепим её вертикально к кронштейну.
4. Под углом к корпусу нужно закрепить опоры, на которые после этого привариваются ребра жесткости.
5. После установки соломорезки на опоры делается монтаж патрубка для выброса сечки.
6. Когда основная конструкция готова, болтами крепится сам электродвигатель и на ось очень надежно насаживаются ножи, от этого будет зависеть безопасность работы устройства. Диск с ножами – это весьма сложная деталь.Именно поэтому в самодельных устройствах она может быть произвольной формы, главное, чтобы оно выполняло свою основную функцию, и при этом было сбалансировано.

Важный момент: в случае наличия дисбаланса в диске с ножами вся конструкция будет трястись, и будет очень тяжело её использовать.

Имея все необходимые инструменты и материалы, можно своими руками сделать качественный измельчитель соломы всего за один день.

А если имеются навыки слесарной работы и Вы умеете обращаться со сварочным аппаратом, все этапы работы по созданию такого механизма не составят большого труда. Создавая соломорезку своими руками, вы значительно сэкономите ваши денежные средства.

Смотрите видео, в котором опытный пользователь подробно показывает устройство и особенности работы измельчителя сена и соломы, сделанного своими руками:

6sotok-dom.com

Измельчитель сена/соломы своими руками (чертежи, фото, видео)

(Last Updated On: 14.11.2017)

Измельчитель сена/соломы (фото)

Для различных сельскохозяйственных нужд зачастую требуется измельченное растительное сырье – это и подкормка для посадок, и укрывной материал для боящихся холодов культур, и корм для живности. Для быстрого и удобного приготовления такого измельченного сырья можно использовать разнообразные измельчители, в том числе и самостоятельно изготовленные. Например, можно изготовить измельчитель сена своими руками, для которого можно найти массу вариантов применения. При этом он будет в разы эффективнее, чем популярные траворезки, потому что сено значительно жестче простой травы, следовательно, для работы с ним нужны более прочные ножи и более мощный силовой агрегат. То есть измельчать траву с помощью измельчителя сена можно будет, а обратный вариант может оказаться невозможным.

Разновидности оборудования для измельчения сена и соломы

В зависимости от мощности, производительности, габаритов и, естественно, цены такое оборудование делится на 2 большие группы:

• промышленное – это крупные установки, предназначенные для работы с большим объемом сырья, они используются на крупных животноводческих и фермерских хозяйствах, также выпускаются специальные измельчители, устанавливаемые непосредственно на комбайны, в этом случае срезанное сено сразу же превращается в измельченную массу;
• бытовое – это, как правило, небольшие устройства, производительности которых достаточно для покрытия индивидуальных нужд в измельченном сене или соломе, именно такие измельчители могут быть изготовлены своими руками.

При этом независимо от размеров и мощности измельчителей принцип их работы остается одинаковым:

• сырье загружается в специальный бункер, для этого можно приспособить специальный транспортер, а можно закидывать сено и слому вручную. При этом важно помнить, что в сырье не должно быть никаких посторонних предметов и твердого мусора;
• из бункера сырье попадает в специальный барабан, где оно изрубается на небольшие фрагменты;
• далее изрубленный продукт подается в дробилку, где он измельчатся до конца.

Как видно, ничего сложного здесь нет, поэтому самостоятельно изготовить измельчитель соломы своими руками будет под силу любому мастеру, умеющему обращаться с инструментом и материалами.

Самостоятельное изготовление соломорезки

Для бункера и барабана рекомендуется использовать листовой металл толщиной в 4 миллиметра. Приводить в движение ножи измельчителя можно с помощью электродвигателя, мощности в 3 кВт для этого будет вполне достаточно.

Чертеж измельчителя сена/соломы:

Первым делом нужно сделать проект и в соответствии с ним разметить металл. Затем из размеченных листов вырезаются необходимые элементы: дно, противорежущая дека. Корпус приемного бункера можно изготовить из жести или другого мягкого металла. Для изготовления ножей можно взять крепкие болты, обрезать их по необходимой длине и заточить на наждачном камне. Получившиеся лезвия следует закрепить на диске, а также скрепить с противорежущей декой. Также нужно приварить в пространство между резаками лопатки для откидывания измельченной соломы.

Видео:

В дне просверливается отверстие для выведения вала электродвигателя, к которому с помощью специальной втулки будет крепиться диск с лезвиями. После этого можно считать, что измельчитель сена и соломы своими руками изготовлен. Если все рассчитано и сделано правильно, то производительности и запаса прочности такого аппарата будет вполне достаточно для нужд небольшого частного хозяйства. Конечно же, для изготовления придется повозиться, если нет желания или возможности собирать измельчитель самостоятельно, можно купить фабричную модели, однако цена такого оборудования может быть далеко не самой маленькой, поэтому самостоятельное изготовление позволит неплохо сэкономить.
