Вентиляция в металлическом гараже своими руками

Большинство автомобилистов относится к средству передвижения очень щепетильно. Они своевременно проводят техническое обслуживание, устанавливают дополнительные элементы, декорируют своего железного коня, стараются обеспечить ему надежную и комфортабельную стоянку. При этом, всем известно, что во влажном гараже сохранить автомобиль в надлежащем состоянии, уберечь его от коррозийных явлений практически невозможно. Особенно «страдает» железный конь от неправильного хранения в весенне-осенний и зимний периоды, когда влажность существенно повышается. Уберечь его от пагубного воздействия окружающей среды поможет вентиляция в металлическом гараже.

Задачи вентиляционной системы

Металлический гараж должен обязательно вентилироваться

Вентиляционная система металлического гаража выполняет функции:

• устранение паров, которые образуются внутри помещения, удаление конденсата и влажности;
• обеспечение воздухообмена, с помощью которого в помещение поступает свежий поток и выводиться отработанные воздушные массы;
• очистка воздуха от газа и иных химических веществ, губительных для человека;
• предохранение от возникновения плесени и грибка, коррозии металла.

Внимание! Требования к воздухообмену в металлическом гараже регулируются СНиП 21.02.99. Согласно нормативному документу оптимальной температурой для стоянки автомобиля в закрытом помещении является температура +5 градусов при влажности 60%. Также указано обязательное требование к воздухообмену: обязательное обеспечение приточно-вытяжной вентиляционной системы с производительностью более 180 м3/час.

Естественная вентиляция в металлическом гараже своими руками

Естественная система для циркуляции воздуха в гаражном помещении монтируется очень просто. Это самый доступный и дешевый способ создания воздухообмена в металлическом гараже.

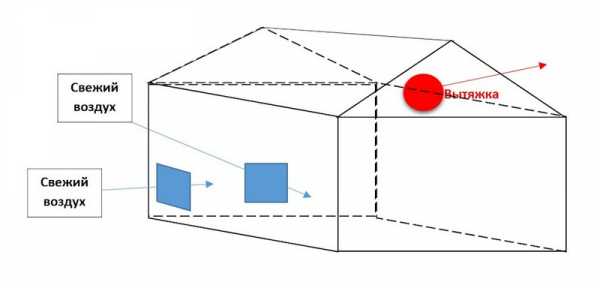

Принцип установки естественной вентиляции

Естественная вентиляция — снаружи канал защищается решеткой

• С внешней стороны ворот устанавливаются переточные решетки, благодаря которым свежий воздух и попадает в помещение. Их устанавливают, как можно ближе к земле и утепляют для предотвращения скопления конденсата.
• Устанавливается дефлектор, который размещается с противоположной к воротам стене. Его монтируют как можно выше к потолку.

Важно! Чем существенней разница между забором и выбросом воздуха, тем эффективней работает природная вентиляция. Увеличить разницу можно, установив трубу, высота которой над уровнем крыши должна составлять более 50 см.

Для повышения интенсивности воздухообмена площадь приточных решеток может быть увеличена. Оптимальной считаются показатели, когда площадь решетки в 2 раза больше площади вытяжного отверстия. Естественная вентиляция в железном гараже создается регулированной: в теплое время года вентиляция должна открываться на максимум, на то месть в холодное время следует жалюзи решеток держать полузакрытыми. Не стоит полностью закрывать вентиляционные шахты, так как это поспособствует образованию конденсата в помещении.

Схема вытяжной вентиляции в железном гараже создается в соответствии с предварительными расчетами: на 1 м2 площади гаража отвечает 1,5 см диаметра воздуховода. К примеру, при площади гаражного помещения в 13 м2 диаметр вентиляционного канала составляет 195 мм: 13*1,5=195 мм. При установке двух вентиляционных труб этот показатель делится пополам, то есть диаметр одной трубы составляет 97,5 мм;

Механическая вентиляционная система

В том случае, когда естественная вентиляция не справляется со своими функциями устанавливается механическая система. Механизация воздухообменных процессов предусматривает монтаж приточно-вытяжных конструкций, с помощью которых воздушные массы принудительно подаются в металлический гараж и принудительно выводятся из него. Трубы механической вентиляционной системы устанавливаются так же, как и при монтаже естественной вентиляции. Установка вентиляторов осуществляется в оба канала, как в притяжной, так и вытяжной.

Кроме вентилятора для создания механической вентиляции используются:

• флюгер-диффузор, который монтируется на приточной трубе;
• дефлектор, устанавливаемый на вытяжной трубе.

Комбинированная вентиляция металлического гаража

В металлическом гараже без подвала, площадь которого незначительна, достаточно будет смонтировать комбинированную вентиляционную систему. Способ действия конструкции заключается в подаче воздуха естественным путем, при этом вывод воздушного потока обеспечивается по средствам осевого вентилятора.

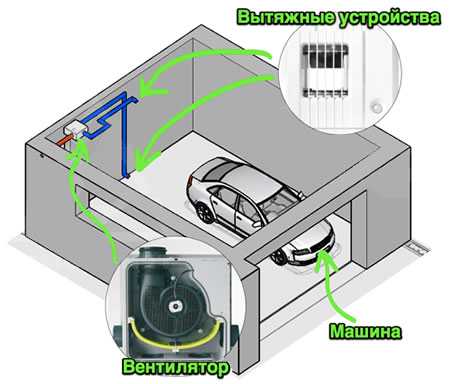

Комбинированная система вентиляции предполагает установку вытяжного вентилятора

Совет! При комбинированной системе вентиляции гаража без погреба идеально подойдет бытовой вентилятор, мощность которого составляет 100 Вт. К примеру, модель СК-125С – установка которая обеспечит 10 кратный воздухообмен, что соответствует установленным нормам.

Что делать: в металлическом гараже появляется конденсат

Появление конденсата в виде капелек воды на стенах, потолке, а соответственно, и на автомобиле – явление опасное. Но с ним необходимо бороться, так как повышенная влажность приведет к быстрой коррозии металла, а соответственно к сокращению эксплуатационного периода самого автомобиля.

Конденсат в гараже может образовываться по двум причина причинам:

• отсутствие отопления в гаражном помещении или некачественном его утеплении;
• отсутствии вентиляционной системы или неверном ее монтаже.

Устранить образование конденсата самостоятельно не сложно, стоит лишь выполнить работы по утеплению гаража и смонтировать правильно вентиляцию. Если вентиляция в гаражном помещении есть и смонтирована она в соответствии с требованиями и нормами, тогда стоит задуматься о ее чистке. Возможно, в вентиляционную трубу попал мусор, который снижает эффективность всей системы. Вентиляционная система со временем способна загрязнятся пылью, маслянистыми отложениями, которые небезопасны для здоровья человека.

Совет! Отопление в металлическом гараже лучше всего размещать у стен ближе к полу. Тут все ясно – теплый воздух способен подыматься вверх, тем самым прогревая помещение и вытесняя холодные воздушные массы. А они в свою очередь будут выводиться с помощью вытяжных труб, размещенных в углах гаража.

Обслуживание вентиляции

Вентиляция любой конструкции периодически должна прочищаться

Выполнив монтаж приточно-вытяжной вентиляционной системы в гараже можно надолго забыть об воздухообмене, но, к сожалению, не навсегда. Рано или поздно вентиляционные каналы загрязняться и потребуется их чистка:

• проведение наглядного осмотра внешних элементов вентиляции. Выполнить осмотр можно с помощью обычного зеркала: сняв решетку, заглянуть в воздуховодный канал, используя зеркало;
• выполнение процедуры очищения с помощью механических действий и специальных химических средств, направленных на устранение пыли и маслянистых отложений.

Только свободный поток воздуха, поступающего в закрытое помещение, способен обеспечить полноценный воздухообмен. Чистить систему вентиляции необходимо один раз в год. Такой простой процесс позволит всегда иметь свежий воздух в гараже.

Установка приточно-вытяжной системы вентиляции в металлическом гараже должна проводиться в обязательном порядке, так как она является важным правилом хранения автомобиля в гаражном помещении.

ventkam.ru

Вентиляция в металлическом гараже: рекомендации

Очень многие считают, что вентиляция в металлическом гараже совсем не нужна. Однако не обращать на это внимание — большая ошибка. Это может привести к печальным последствиям. Почти все автолюбители пользуются гаражом как помещением для ремонта и стоянки автомобиля. Такому «автодомику» просто жизненно необходим свежий воздух. Чтобы провести вентиляцию в металлическом гараже, необходимо выполнить ряд обязательных процедур.

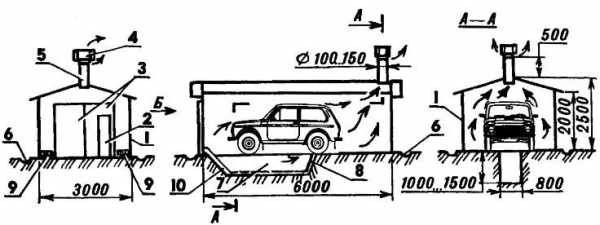

Схема естественной вентиляции гаража.

Типы вентиляции гаража

1. Естественная вентиляция. Практически все автолюбители предпочитают иметь естественную вентиляцию. Это самый легкий метод, которым может воспользоваться любой владелец гаража. Основой этого способа является реальная циркуляция воздуха, возникающая из-за отличия температуры помещения от уличной.
2. Комбинированная вентиляция. Установленный воздушный вентилятор механическим путем удаляет тяжелый воздух. Сквозь особые приточные отверстия в помещение естественным путем подается чистый воздушный поток.
3. Механическая вентиляция. Монтируются специальные установки, проводящие воздухообмен искусственным путем. Удаление старого и подача чистого воздуха выполняется через смонтированную двухканальную систему.

Обустроить воздухообмен можно самыми разными способами. Все держится на финансовом состоянии хозяина машины, конструкции «автодомика». Наличие погреба и смотровой ямы также нуждается в поступлении свежего воздуха. Монтаж вентиляции в погребе поможет сохранить консервированные продукты.

Схема комбинированной вентиляции гаража.

Когда разрабатывается конструкция будущего «автодомика», проектируется принципиальная система монтажа и устройство вентиляции. В соответствии с такой системой, в стене и крыше помещения делаются отверстия. Прокладка вентиляции касается погреба и смотровой ямы. При разработке учитываются габариты гаража, сколько в нем помещается автомобилей. Проводится планировка подводки труб с учетом эффективности подачи воздушного потока.

Для естественной вентиляции можно применять двухканальную схему, а для искусственной вполне достаточно одноканальной системы.

Вернуться к оглавлению

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень. Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Вернуться к оглавлению

Некоторые особенности

Схема работы механической вентиляции.

Чаще всего принудительная вентиляция будет оптимальным и единственным вариантом, наилучшим по стоимости и качеству. Данный способ рассчитывается так же, как естественная вентиляция.

Функционирование механической вентиляции базируется на работе нескольких механизмов, имеющих автоматический режим. В состав приточной вентиляции входит:

1. Фильтр.
2. Электрокалорифер.
3. Сам вентилятор.

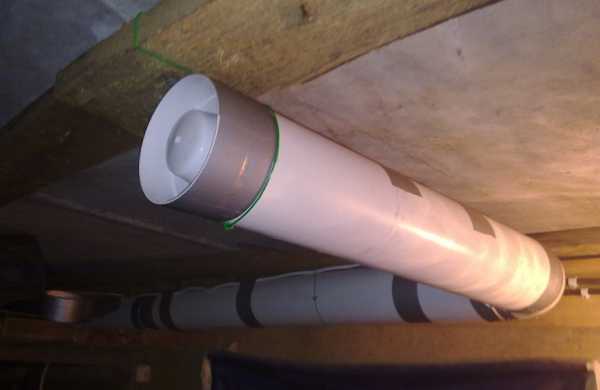

Система вытяжки имеет канальный вентилятор, совмещенный с воздухопроводом. Такая система позволяет получить наибольшую эффективность. Однако ее отрицательной стороной является подача холодного воздуха, не прошедшего очистку от загрязняющих частиц, отсутствует подогрев.

Вернуться к оглавлению

Основная задача вентиляции

Она обязана удалять водяные пары, проветривать гараж и очищать воздух от вредных для человека газов и ядовитых испарений.

Должна не допускать образование конденсата на потолке и стенах помещения. Она должна способствовать сушке кузова автомобиля, заехавшего в гараж после движения по лужам.

Схемы дефлекторов.

Система вентиляции обязательно должна быть в гараже, независимо от того, из чего он был построен. Любое помещение обязано получать приток чистого воздуха.

Отсутствие вентиляции становится причиной возникновения на стенках гаража конденсата. Такое явление связано с отсутствием особых вентиляционных каналов, которые не были запланированы при проектировании гаража. Казалось бы, гараж закрыт со всех сторон, откуда же появляется влага? Обычно таких источников несколько:

1. Влага, поступающая из почвы. Причиной является отсутствие гидроизоляции пола гаража.
2. Влага, которую занес сам автомобиль.

Температура стенок гаража соответствует температуре наружного воздуха. При похолодании теплый воздух превращается в конденсат, начинающий оседать на стенках гаража.

Чтобы бороться с таким явлением, необходимо свести к минимуму возникновение конденсата. С этой целью требуется создать в гараже систему вентиляции. Сначала необходимо просверлить отверстия, чтобы проложить трубы для вытяжки и подачи свежего воздуха. Отверстия приточных каналов должны находиться над полом, а вытяжные должны быть под потолком. Отверстия должны находиться диагонально друг относительно друга. Другими словами, одна пара отверстий должна находиться в правой стороне, а другая в левой.

При этом площадь отверстий должна равняться 0,3% из расчета площади гаража. Для того чтобы оградить гараж от проникновения ненужных предметов, требуется закрыть вентиляционные отверстия особыми стальными решетками. Каждое отверстие просверливается непосредственно в стенках гаража.

Вернуться к оглавлению

Практические рекомендации

Когда проводится расчет планировки вентиляции, нужно обязательно учитывать местонахождение гаража. От него зависит, где должны проходить вентиляционные каналы. Возможно, их придется сделать в задней стенке гаража, возможно, оптимальным вариантом будет передняя стенка. Иногда приходится монтировать вентиляционные трубы на крыше. В этом случае расположение приточной трубы должно быть таким, чтобы она находилась на некотором расстоянии от пола, вытяжная при этом не достигала 15 см до потолка.

Чтобы увеличить тягу трубы, необходимо установить дефлектор. Для этого подойдет обыкновенное оцинкованное ведро. Чтобы трубы были защищены от дождя и снега, монтируется козырек. Будет неплохо установить в трубах вытяжной вентилятор, похожий на кухонный.

Подводя итог всему вышесказанному, можно смело утверждать, что вентиляция в металлическом гараже выполняет не дополнительные функции, это обязательная система. Именно она является важнейшим условием правильного хранения автомобиля. Хозяева гаражей часто просто забывают о вентиляции. Они стараются всеми силами удержать тепло.

В основном, когда проектируется гараж, обязательно предусматривается вентиляционная система.

Однако обычно все вентиляционные щели закрываются для того, чтобы добиться лучшей герметизации помещения. В результате из-за нарушения строительных стандартов возникают побочные эффекты, которые оказывают отрицательное влияние на здоровье хозяина и его автомобиль.

1poclimaty.ru

как правильно и эффективно сделать ее своими руками

Каждый автолюбитель знает, что долгий простой автомобиля в непроветриваемом гараже может принести серьезный урон «железному другу». Вентиляция гаража — это не роскошь, а необходимость, ведь в этом скромном помещении хранится не только автомобиль, но и различные соления, несезонные вещи и другие, очень нужные предметы, которые от сырости могут просто испортиться. Рассмотрим самые эффективные методы создания благоприятного микроклимата в гараже.

Зачем нужна вытяжка в гараже

Устройство вентиляции в гараже поможет решить сразу несколько проблем, с которыми сталкивается большинство автолюбителей. Система справляется со следующими задачами:

• Удаление излишней влажности от снега и дождя.
• Выведение отходов переработки топлива.
• Предотвращение образования плесени.
• Просушивание автомашины.
• Защита запчастей от ржавчины.
• Создание оптимального микроклимата для сохранности вещей и продуктов.

Вентиляция в гараже своими руками может быть выполнена несколькими методами, самый распространенный из них – свободный воздухооборот.

Естественная вентиляция

Данный вид вентилирования помещения осуществляется путем естественного движения потоков воздуха с помощью обустройства приточного и отводного отверстия. Для вентиляции в гараже своими руками схема монтажа не отличается сложностью. Для того чтобы сделать такую систему нужно правильно рассчитать диаметр отдушин и их местоположение. При средней площади помещения отверстия должны быть диаметром не менее 160 мм. Располагать их необходимо напротив друг друга по диагонали. Чтобы вытяжка для гаража была максимально эффективной, одно отверстие должно быть внизу на высоте примерно 20 см от пола, другое – вверху на том же расстоянии от потолка.

Принудительная вентиляция

Как правильно сделать вентиляцию в гараже, этот вопрос волнует многих автолюбителей, особенно владельцев металлического гаража. В железной коробке практически невозможно добиться оптимального микроклимата без приобретения дополнительного оборудования. Зимой железо промерзает, а летом раскаляется, и естественная вентиляция в металлическом гараже оказывается бесполезной. Самоделкины придумывают различные способы, чтобы вентиляция была действенной, но те, кто действительно хочет создать эффективную систему должны понимать, что без использования специального оборудования добиться хорошего проветривания невозможно. По этой причине принудительная вытяжка в гараже является самым оптимальным вариантом для металлической постройки.

Не обойтись без принудительной вентиляции и владельцам подземных автостоянок, ведь организация естественного воздухооборота для них недоступна.

Преимущества механической вентиляции:

• Эффективная очистка воздуха от гари и выхлопных газов.
• Очистка приточного воздуха специальными фильтрами.
• Возможность подогрева или охлаждения приточных потоков воздуха.



Принудительная вентиляция гаражной вытяжки состоит из двух модулей:

1. Установка приточного воздуха. В ее конструкцию входит вентилятор, калорифер и фильтр очистки воздуха.
2. Вытяжная установка. Она может состоять из двух вентиляторов или одного канального вентиляционного модуля.

Принцип работы принудительной системы вентиляции в гараже заключается в захвате воздушных масс с улицы, очистке их и доведения до определенной температуры (охлаждение, подогрев). Далее воздушный поток поступает в распределительное устройство, которое рассекает основной поток и обеспечивает равномерное распределение воздуха в помещении. Отработанные воздушные массы выводятся наружу через воздухоотвод.

Комбинированная вытяжка

Вентиляцию в металлическом гараже своими руками можно обустроить по типу комбинированной системы. Для тех, кто хочет сэкономить, и повысить эффективность естественной вытяжки без значительных вложений, это оптимальный вариант. Для вентиляции гаража схема комбинированной системы мало чем отличается от проекта свободного воздухообмена. Тоже нужны отверстия для подачи и отвода воздушных масс, но в воздухоотвод необходимо вмонтировать вентилятор.

Крутящиеся лопасти ветряка будут высасывать отработанный воздух и по законам аэродинамики увеличится поток приточных воздушных масс. Примечательно, но в ветреную погоду вентилятор не обязательно даже включать в сеть, он будет вращаться самостоятельно. Комбинированная система не является самой эффективной, но может значительно улучшить воздухообмен железного гаража при обустройстве вентиляции естественного типа.

Как сделать вентиляцию в гараже своими руками?

Определившись с местоположением отверстий, их нужно продолбить перфоратором или высверлить специальной бурильной коронкой. Также вам понадобятся пластиковые трубы, которые надо вставить в эти проемы. В нижнее отверстие вставьте трубу подходящего диаметра, длинной на 10-20 см больше толщины стенки. Для оборудования верхнего отверстия понадобится труба длиной, превышающей расстояние до крыши постройки. Чем выше выводная труба, тем лучше воздухообмен.

После установки труб, щели между трубой и стеной заделываются, а на трубы устанавливаются металлические решетки. На выходную трубу желательно установить защитный колпак, который предотвратит попадание в помещение дождя и снега. Такая вытяжка в гараже своими руками неплохо справляется со своими задачами в холодное время года, но летом, данная система оказывается практически не эффективной.

Монтаж вентиляции

Вентиляцию для гаража своими руками можно сконструировать из простых материалов. Для ее обустройства вам понадобятся:

1. Трубы для воздуховода.

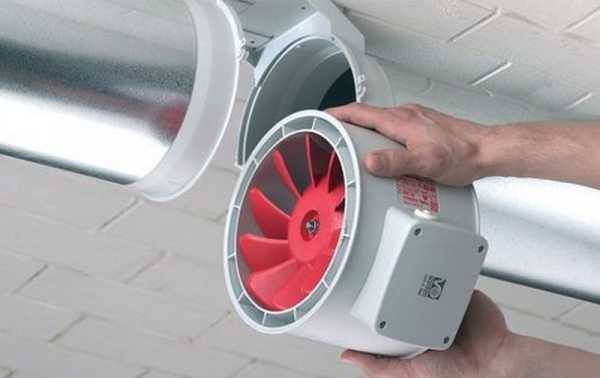

2. Канальный вентилятор.
3. Хомуты и крепежные элементы.
4. Герметик и прокладки.
5. Монтажная пена, шпаклевка или цемент.

Особое внимание необходимо уделить техническим параметрам кулера для вентиляции в гараже. Для покрасочной камеры он должен соответствовать следующим характеристикам:

Мощность – от 20 Вт.
Питание – 220 В.
Диаметр канала – от 120 мм.
Количество прогоняемого воздуха – от 150 куб.м/ч.
Давление – от 50 Па.

Как самому смонтировать систему

Этап 1. В первую очередь необходимо разметить и пробить отверстия для подачи и оттока воздуха. Приточное отверстие должно располагаться под потолком, а отводное как можно ниже. Отверстия должны располагаться на противоположных стенах по диагонали.

Этап 2. Сборка вентиляционных сетей. При монтаже сети из труб желательно в месте стыков устанавливать металлические решетки. Это исключит риск проникновения грызунов в помещение. Все стыки должны быть оборудованы герметичными прокладками.

Этап 3. На третьем этапе нужно установить трубы в отверстия и закрепить их при помощи монтажной пены. После просыхания пены стену нужно зашпаклевать и оштукатурить.

Этап 4. К трубе для подачи воздуха надо прикрепить осевой вентилятор при помощи специального переходника. При обустройстве двухмоторной вентиляции, такой же вентилятор крепится и в трубу отвода воздушных масс. Самодельная вытяжка готова.

Чтобы в гараже зимой было тепло, нагнетающую трубу можно дополнительно оборудовать устройством для подогрева воздуха. Также не забудьте оснастить систему подачи воздушных масс специальными фильтрами, чтобы в гараж не затягивалась пыль и копоть с улицы.

Итак, вентиляция гаражного бокса, это необходимость, которая позволит сохранить транспортное средство и обеспечить здоровый микроклимат в помещении. Выбор системы вентиляции остается за пользователем. Профессионалы советуют, перед монтажом посоветоваться с инженером. Это позволит вам выбрать оптимальный вариант вентиляционной системы именно для вашего помещения с учетом его конструктивных особенностей и поставленных задач.

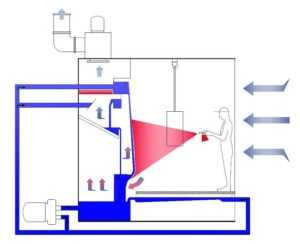

Вентиляция для покрасочной камеры

Сегодня многие владельцы гаражей оборудуют в них покрасочные камеры для автомобилей. Это может быть маленький бизнес или разовое использование помещения в качестве покрасочной камеры для личных нужд. Решив покрасить автомобиль, нужно подумать о вытяжке в гараже для покраски.

Как правильно сделать вытяжку в гараже для покрасочных работ? Сразу нужно отметить, есть несколько видов систем, которые подойдут для поставленной цели, но все они включают в себя механические устройства. Естественная вентиляция для покрасочной камеры не эффективна.

Вариант 1. Двухмоторная вытяжка. Данная система эффективно подает и отводит воздух, обеспечивая оптимальный температурный режим в помещении. Этот вид относится к принудительным системам проветривания и устанавливается в крупных мастерских для малярных работ. Нагнетание воздушных масс и вывод загрязненного воздуха происходит при помощи двух специальных вентиляторов.

Вариант 2. Одномоторная система. Этот вид можно назвать комбинированной вентиляцией. Нагнетание воздуха происходит при помощи вентилятора, а его отвод осуществляется естественным путем через вентиляционные отдушины. Такая система прекрасно подойдет для небольшого помещения.

Монтаж вытяжки для покрасочной камеры в гараже имеет определенные особенности. Воздухоотвод в покрасочном помещении в отличие от обычной системы проветривания нужно делать внизу, а лучше всего в полу. Приточное отверстие соответственно должно располагаться под потолком. Такая схема позволит вместе с отработанным воздухом выводить из помещения мелкие частички краски и пыли, которые оседают на полу.

Как сделать вытяжку в гараже своими руками? Вентиляцию пристройки для покрасочных работ, можно смонтировать из готовых комплектующих. В этом случае проблем не возникнет. Консультанты магазина произведут необходимый расчет и дадут рекомендации по сборке системы.

ventazbuka.ru

Вентиляция в гараже с подвалом: схема, видео

В своем гараже мы ремонтируем машину, складируем разные вещи, в подвале хранятся овощи, фрукты и различная консервация. Главный бич подобных строений – сырость и всевозможные запахи, связанные с автомобилем (горюче-смазочные материалы, выхлопные газы и так далее). Для успешной борьбы с этими проблемами необходима приточно-вытяжная вентиляция.

Содержание статьи:

Организация воздухообмена

Чтобы создать оптимальную воздушную среду в помещении для стоянки автомобиля, можно воспользоваться одним из трех способов:

• естественная вентиляция гаража;
• принудительный воздухообмен с помощью вентиляторов;
• комбинированный способ.

Первый способ наиболее распространен в строениях данного типа. Естественный приток и вытяжка в гараже основаны на явлении конвекции, при котором воздушные массы большой плотности (холодные) опускаются в нижнюю зону комнаты, а меньшей плотности (нагретые) находятся в верхней зоне. Самая популярная схема такого воздухообмена в гараже со смотровой канавой показана на рисунке.

Воздухообмен в гараже при естественной вентиляции

Подобное устройство вентиляции в гараже предусматривает подачу свежего наружного воздуха в помещение через одну или две решетки, встроенные в нижней части стены. Как правило, решетки ставят на лицевом фасаде строения, по бокам от въездных ворот. Далее, поток естественным образом разделяется на 2 части. Холодная воздушная смесь одного потока постепенно вытесняет нагретую среду из смотровой канавы, потому что обладает большей массой. Второй поток образуется из воздуха, успевшего нагреться после входа в здание, поэтому направление его движения – вверх.

Вытесненная среда из смотровой ямы поднимается и смешивается со вторым нагретым потоком, стремясь занять верхнюю зону комнаты, где на противоположной стене установлены вытяжные решетки. Для увеличения естественной тяги многие автолюбители вместо решетки ставят в вытяжной проем участок вертикального воздуховода с зонтом, предохраняющим от попадания осадков.

Расчет вытяжки и притока воздуха

Перед тем как сделать вентиляцию в гараже, необходимо правильно подобрать размеры приточных и вытяжных решеток, встраиваемых в наружные стены. Их нельзя ставить какие попало, иначе возникнут проблемы такого рода:

1. При недостаточном проходном сечении решетки влага и запахи полностью удаляться не будут, соответственно, вся работа по организации такого воздухообмена – насмарку.
2. Когда сечение увеличено, в сооружении возникают сквозняки (при ветровой нагрузке на фасад). Подобная вентиляция гаражей зимой приводит к тому, что температуры внутри и снаружи здания быстро выравниваются. При правильном обмене тепловой поток от автомобиля может поддерживать плюсовую температуру в помещении до суток.

Чтобы правильно определить проходное сечение приточных и вытяжных устройств, необходимо произвести расчет вентиляции гаража. При этом лучше всего опираться на нормативные документы, согласно которым для 1 легкового автомобиля необходимо 150 м3 воздуха за 1 час (МГСН 5.01-01).

К смотровой канаве выдвигаются дополнительные требования, они гласят, что количество вытяжки из нее должно быть в десятикратном размере (ВСН 01-89). То есть, надо обмерить и высчитать объем самой канавы и умножить его на 10- необходимое количество вытяжки в час. Например, при яме длиной 4 м, шириной 1 м и глубиной 2 м расход воздушной смеси: 4 х 1 х 2 х 10 = 80 м3/ч.

Далее, определяем площадь проходного сечения приточного (или вытяжного) устройства по формуле:

S = L / 3600 x ϑ, где:

• ϑ – величина скорости потока в решетке, м/с;
• L – расчетное количество воздушной смеси, м3/ч;
• S – площадь сечения решетки, м2.

Когда для гаража принимается естественная система вентиляции, то скорость потока в приточных решетках лучше взять не более 0.7 м/с. Расчетное количество воздуха мы определили ранее, в нашем случае это 150 + 80 = 230 м3/ч. Остается найти площадь, в нашем примере она равна 230 / 3600 х 0.7 = 0.09 м2 или 300 х 300 мм, если решетка ставится одна.

Обычно их устанавливают две, соответственно, найденную площадь сечения следует разделить на 2 и потом определять габариты. Изделия идентичных размеров ставятся и для вытяжки.

Важно! Проход потока сквозь любую вентиляционную решетку частично перекрывается ее элементами, поэтому «живое сечение» может составлять от 50 до 80% от габаритов изделия, это обязательно нужно учитывать при его подборе.

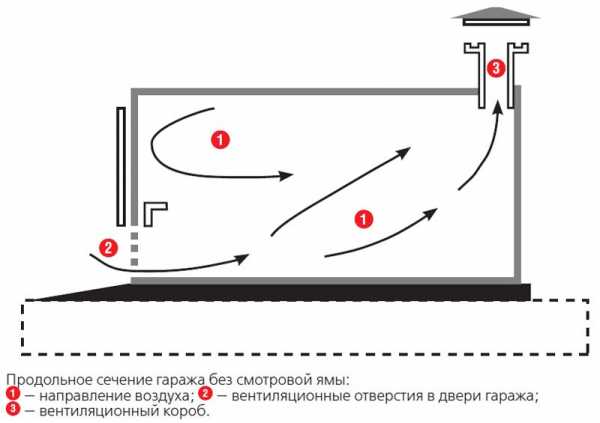

Устройство воздухообмена в железном гараже

Естественная вентиляция в металлическом гараже рассчитывается, как и в обычном. Часто такие строения для автомобилей не имеют смотровой канавы, тогда для вычислений принимается значение расхода 150 м3/ч, установленное нормативными документами. Особенности сооружений из металла заключаются в том, что они более подвержены опасности со стороны воров и угонщиков машин, поскольку кирпичное здание с тяжелыми воротами взломать гораздо сложнее.

Общеобменная вентиляция железного гаража отличается тем, что приточные проемы с решетками располагают в верхней зоне стены и как можно дальше от запирающих элементов ворот. Это требуется из соображений безопасности, чтобы взломщик не мог воспользоваться воздушным проемом для вскрытия ворот.

Организация вентиляции в железном гараже

Учитывая тот факт, что смотровая яма отсутствует, подача притока в верхнюю зону вполне обеспечит требуемый воздухообмен, ведь плотный холодный воздух в любом случае будет сразу опускаться в нижнюю зону. В некоторых случаях, когда строение старое и притворы ворот неплотные, приточные проемы можно не делать вовсе, воздух под воздействием ветровой нагрузки успешно проникает внутрь через щели.

Гараж с подвальным помещением

Для того чтобы внутри сооружения не было сыро, обязательно нужна приточная и вытяжная вентиляция в погребе под гаражом. Здесь также следует начать с расчета потребного воздухообмена для удаления влаги. В результате многократных наблюдений на практике, стало известно, что для удаления сырости из обычного подвала достаточно организовать двукратный обмен воздушной среды в час, а при близости грунтовых вод и повышенной влажности кратность увеличивается до 4. Значит, количество вытяжки определяется умножением объема помещения на значение кратности обмена.

Дальнейший расчет заключается в вычислении диаметров воздуховодов, обеспечивающих качество среды в погребе. Стандартная схема вентиляции в подвале гаража показана на рисунке.

Устройство воздухообмена в подвальном помещении

1 – приточный канал; 2 – вытяжной канал; 3 – слой теплоизоляции.

Изображенное на схеме устройство вентиляции в подвале предусматривает приток и вытяжку через каналы, проходящие вертикально через кровлю и перекрытие. Возможны и другие варианты, при которых каналы прокладываются в грунте с наружной стороны, а выше уровня земли прикрепляются к стене хомутами. Сечение обоих каналов должно быть одинаковым и высчитывается по приведенной выше формуле, а из него определяется диаметр.

Влажный воздух, который удаляет вентиляция погреба в гараже, теплее чем уличный. Вытяжная шахта, проходящая через помещение из подвала, может покрываться инеем. Чтобы этого избежать, трубу покрывают слоем теплоизоляции толщиной 40 мм.

В периоды года, когда влажность в погребе возрастает, ее периодически удаляют, используя вентиляторы для вытяжки. Их просто встраивают в вертикальную шахту, подобрав по диаметру, организовывая комбинированный воздухообмен. Однако, пользоваться ним постоянно не рекомендуется, поскольку зимой это приведет к падению температуры в подвале и овощи перемерзнут.

Многие автолюбители постоянно занимаются ремонтом и даже окрашиванием машин. Для них настоятельно рекомендуется принудительная вентиляция в гараже, которую можно было бы использовать при работе, а в остальное время достаточно и естественного проветривания. Поддержание оптимальной для работы среды потребует выдержать кратность обмена в помещении – 10 раз за 1 час. Придется понести некоторые затраты, чтобы приобрести вытяжной вентилятор и приточную установку с подогревом воздушной смеси. Это даст возможность заниматься своим делом круглогодично.

Предпочтительно, чтобы вентиляция в гараже с подвалом была разделена по помещениям, тогда овощехранилище не будет никак зависеть от манипуляций с автомобилем и в нем сохраниться надлежащий микроклимат. И наоборот, автовладельцу не придется дышать при работе влажным воздухом из погреба.

Заключение

Покупая или сооружая гараж с погребом, лучше позаботиться о вентиляции заранее. Если есть возможность, трубы целесообразнее вести снаружи здания. Когда такая возможность отсутствует, — не беда, каналы нужно прокладывать через перекрытия, как показано на схеме.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Как сделать вентиляцию в погребе гаража самому

Гаражное строение нуждается в обязательном круглогодичном проветривании. Система вентилирования может быть организована естественным, механическим или комбинированным образом, что зависит от особенностей строения, месторасположения, природных условий и т.д. Как правило, гаражная вентиляция делается самостоятельно, не требует больших финансовых вложений, проста в монтаже и эксплуатации.

Часто под гаражным помещением городские жители оборудуют подвал или погреб для хранения урожая, других продуктов, который также необходимо проветривать. Рассмотрим подробнее, как сделать вентиляцию в погребе гаража.



Необходимость вентилирования гаража

Необходимость полноценного проветривания гаражного строения не вызывает сомнений у автовладельцев. Непроветриваемое помещение создает агрессивную среду для автомобиля, человека, гаражного хранилища, а негативного результата не придется долго ждать. Кратко остановимся на причинах, требующих установки вентиляции:

• Избыточная сырость. В зимнее время, межсезонье вместе с машиной внутрь помещения попадает мокрый снег, грязь. Талая вода остается на кузове машины, стекает на пол, тем самым повышая уровень влажности в строении, вызывая окислительные реакции металла. Если не организовано вентилирование, кузов со временем начинает ржаветь, гнить. Коррозией покрываются и металлические поверхности постройки, инструментов.
• Конденсат. Разница наружной и внутренней температур вызывает конденсирование испаряемой влаги из грунта. Конденсат скапливается на потолке строения, стенах, а также автомобиле.
• Токсичные пары. Образуются от технических жидкостей, которые необходимы в уходе, обслуживании машины. Сюда же относятся выхлопные газы. Ядовитые испарения не только отражаются на здоровье человека, но и в определенной концентрации могут быть взрывоопасны.
• Подвал, погреб. Если организовано подвальное помещение, а вентиляции в гараже нет, внутрь могут попадать стекающие с автомобиля грязь, талый снег, а также токсичные пары технических жидкостей. Это будет оказывать влияние на хранящиеся внутри погреба урожай, продукты питания.
• Плесень. Гаражное строение из кирпича, бетона, с деревянными конструктивными элементами подвержено образованию на нем плесени, грибковых колоний. Повышенная влажность воздуха, постоянный конденсат вызовут появление плесени, многие виды которой хорошо уживаются на кирпичной, бетонной поверхности. Деревянные конструкции буду гнить. Избавиться от этих последствий будет очень сложно.

Вентиляция горячего цеха: особенности установки >>>>>



Как сделать естественную вентиляцию в гараже без подвала

Рассматривая вариант, как сделать естественную вентиляцию в гараже самостоятельно, необходимо учитывать следующие моменты:

• обязательно должны быть приточный и вытяжной каналы, размещенные на противоположных сторонах по диагонали, чтобы воздушный поток охватил большее пространство;
• приточный воздуховод монтируется внизу строения, вход притока располагается в 10-20 см от пола. Постепенно прогреваясь, холодный приточный воздух поднимется вверх и выйдет через вытяжку;
• вход вытяжного канала размещается под самым потолком, чтобы теплый отработанный воздух удалялся естественным путем;
• расчет необходимого диаметра вытяжного канала производится исходя из объема помещения, площади сечения трубы;
• материал труб – нержавеющая сталь, асбестоцемент, пластик. Бюджетный надежный вариант – пластиковые водопроводные трубы. Они легко монтируются, не подвергаются воздействию влаги, перепадов температур;
• приточная труба выводится на расстояние 50 см от уровня грунта, на оголовок устанавливается зонт для защиты от атмосферных осадков
• выход приточного канала обязательно закрывается мелкоячеистой металлической сеткой, металлическими жалюзи, чтобы внутрь не попадал мусор, сухие листья, которые могут ухудшить приток свежего воздуха;
• оголовок вытяжного канала также монтируется сеткой, зонтом. Выход вытяжки устанавливается на высоте не менее 3м от приточного входа;
• зимой необходимо следить, чтобы вентиляционные каналы были чистыми, свободными от снега, инея.



Как сделать вентиляцию в железном гараже

Вентиляцию в металлическом гараже также вполне возможно сделать самому. Как правило, монтируются вентиляционные проемы для естественного проветривания. Принудительная система для металлического гаража устанавливается в редких случаях, когда без этого обойтись нельзя. Объем стандартной железной конструкции вполне проветривается при помощи аэрации.

Основополагающие принципы организации естественной вентиляции те же, что и при устройстве проветривания кирпичного, бетонного строения. Особенностью металлического является отсутствие напольного покрытия. Открытый грунт – источник избыточной влаги внутри строения, которая конденсатом оседает на стенах, крыше. Металлическая поверхность при взаимодействии с влагой корродирует, со временем постройка придет в негодность, а автомобиль будет испорчен ржавчиной.

Вентиляционные отверстия монтируются вверху возле гаражных ворот: сверху или по сторонам. При этом необходимо проследить, чтобы через проемы не был доступен запирающий механизм ворот. Подготовленные проемы закрываются вентиляционными решетками.

Вытяжные отверстия делаются в противоположной стене, также закрываются решетками. Металлические гаражные конструкции часто не обустроены смотровой ямой, поэтому такой схемы проветривания вполне достаточно.

Для снижения конденсата внутри постройки рекомендуется утеплить пол, забетонировав его.

Что такое производственная вентиляция?



Как сделать вентиляцию в гараже с подвалом

Подвал, организованный под гаражом, необходимо круглогодично проветривать, даже если внутри него не хранится урожай. Размещенный под землей, он также подвергается воздействию избыточной влажности. Бетонные стены накапливают воду из почвы, особенно это актуально для мест, где грунтовые воды находятся близко к поверхности земли.

Дополнительно к установленной в гараже системе проветривания, монтируется отдельная для подвала. Приток свежего воздуха можно организовать двумя способами:

• при помощи отдельной приточной трубы. Монтируется на 10-20 см выше пола, оголовок вентканала выходит за пределы гаражного строения, размещен на 50 см выше уровня земли;
• приточный канал размещен внутри строения, под вентиляционным отверстием для подачи свежего воздуха. Воздушный поток попадает внутрь постройки, приточная труба улавливает часть потока и подает свежий воздух к подвалу.

Вытяжной канал делается отдельно. Труба устанавливается вверху, под потолком. Может проходить сквозь строение через крышу или изначально монтироваться снаружи. Параметры обустройства аналогичны общим правилам организации вытяжки из гаражной постройки.



Как сделать вентиляцию в кессоне

Кессон – герметичная конструкция, предотвращающая попадание внутрь воды. Также может устанавливаться под гаражным строением. Такое размещение позволяет избежать замерзания кессона зимой. А также внутри него можно хранить продукты консервации, овощной урожай.

Главная особенность кессона – герметичность. При определенных условиях это может быть преимуществом или недостатком. Непосредственный контакт с почвой, которая зимой не промерзает, способствует образованию избытка влажности воздуха. при этом собирается большое количество жидкости, которая за недолгий срок может испортить сооружение окончательно.

Проветривание кессона обязательно. Как правило, устанавливается система естественного воздухообмена, организованная приточным и вытяжным каналами по приведенным выше параметрам. Установка механической вентиляции также возможна. Требует финансовых затрат, подведения электричества и оправдана, если эффективную естественную вентиляцию установить нет возможности, либо она не дает необходимого результата.

Как организовать вентиляцию погреба своими руками? >>>>



Как правильно сделать вентиляцию в погребе гаража

Необходимость организации постоянной циркуляции воздуха внутри погреба обусловлена специфическими условиями хранения урожая. Внутри сооружения необходимо создать такие условия, чтобы влажность не превышала нормативные показатели, а скорость движения воздухопотока способствовала выведению лишней влаги и не пересушивала овощи. Регулировка температуры также зависит от системы вентилирования.

Для естественного вентилирования достаточно установки приточного и вытяжного каналов по диагонали. Схема установки такая же, как и для подвала гаражного строения. Особенность проветривания погреба – установка внутри вентиляционных каналов заслонок. В холодное время года они помогут отрегулировать скорость, объем поступающих воздушных масс. При сильных морозах вентканалы перекрываются полностью, с потеплением открываются вновь.

Выходы вентиляционных труб закрываются мелкоячеистыми сетками, металлическими жалюзи для предотвращения проникновения внутрь грызунов. Оголовки закрываются зонтами для защиты от осадков. На вытяжную трубу можно установить диффузор, что увеличит воздушную тягу.

Кроме того, в случаях, когда естественная вентсистема не справляется со своевременным удалением отработанного воздуха, возможно организовать принудительное проветривание при помощи механических средств. Внутри вентиляционных каналов монтируются вентиляторы, которые нагнетают и отводят воздушные потоки.

Возможен также вариант, когда устанавливается только вытяжной вентилятор. Тогда внутри погреба создается зона разреженного давления, куда естественным образом затягивает уличный воздух.

Данная система требует подключения к электросети. Также можно установить дополнительные опции: таймер, датчик влажности, что позволит вентиляторам работать полностью автоматически, без участия автовладельца.



Вентиляция смотровой ямы в гараже

Обустройство смотровой ямы в гараже требует внимательного подхода. Внутри также может скапливаться конденсат, токсичные пары, оставаться влага с автомобиля, которые обязательно необходимо удалять.

Проветривание ямы можно организовать двумя способами:

1. Как правило, яма закрывается досками. Чтобы наладить там циркуляцию воздухопотока, необходимо убрать дощечку, оставив расстояние примерно 10-15 см возле гаражных приточных проемов. На противоположном конце также сделать щель для вытягивания воздухопотока, но вдвое меньше.
2. Второй вариант предусматривается, когда под гаражным строением расположены и яма, и погреб. В смотровом отсеке устанавливается приточная труба, рядом с воздухопритоком гаражных ворот, чтобы свежий воздух попадал в яму. В противоположной стороне горизонтально устанавливается труба, соединяющая яму и погреб. По этой трубе воздух попадет в погреб и выйдет из него по вытяжному каналу за пределы постройки. Таким образом воздухообмен будет налажен в смотровой яме и погребе одновременно.

Видео по теме

foundmaster.ru

Вентиляция в гараже и погребе: виды и основные функции.

Гараж является идеальным местом для защиты транспортного средства от плохих погодных условий и злоумышленников. Он уберегает авто от снега, дождя, града и снижает риск кражи. Но отсутствие качественной вентиляции в гараже может привести к негативным последствиям — как для кузова автомобиля, так и для автовладельца, которому приходится дышать вредными парами сгоревшего топлива.

Решение проблемы — организация воздушного обмена между помещением и внешней средой. Но как сделать вентиляцию в гараже своими руками? Какие существуют варианты, и в чем особенности обустройства вытяжки? Эти и другие моменты будут рассмотрены в статье.

Содержание статьи

Основные функции

Вентиляция гаража берет на себя выполнение следующих задач:

• Снижение уровня влажности в помещении, которая неизбежно появляется после дождя или поездки автомобиля по влажной дороге.
• Защита от появления конденсата на внутренних поверхностях помещения.
• Вытяжка вредных для организма скоплений отработавших газов. Стоит учесть, что многие автовладельцы проводят за ремонтом автомобиля много времени. Без качественной системы вентиляции в гараже последствия могут быть катастрофическими.
• «Подсушивание» кузова транспортного средства, что сводит к минимуму риск появления коррозии.
• Обеспечение оптимального микроклимата, необходимого для продолжительного хранения овощей в подвале.
• Снижение риска появления коррозии на металлических инструментах, хранящихся в помещении. Это возможно, благодаря правильной вентиляции гаража и снижения уровня влажности.

Как обустроить естественную вентиляцию?

Сегодня востребована простейшая вентиляции гаража по схеме, подразумевающей естественную циркуляцию воздуха. К преимуществам такого способа стоит отнести простоту исполнения и минимальные финансовые затраты. Вопрос в том, как правильно сделать вентиляцию в гараже, чтобы она выполняла поставленные перед ней задачи.

При создании естественной вытяжки требуется предусмотреть несколько рабочих отверстий, через которые воздух будет выходить и затягиваться в помещение. Здесь важно точно произвести расчет диаметра проемов и подготовить инструменты.

Итак, из оборудования потребуется перфоратор, пластиковые трубки, угловая шлифмашинка и защитные устройства на вытяжные каналы (решетки и колпаки).

Вытяжку в гараже своими руками сделайте так:

• Выполните простой расчет диаметра отверстий для вентиляции. Для помещения размером 600*300 см достаточно проемов с диаметром в 27 см. Если планируется создание пары отверстий, их размер должен быть в два раза меньше.
• Берите перфоратор и пробивайте дыру, в которую будет вставляться вентиляционная труба. На этом этапе учтите важное правило — проемы в стенах должны находиться на высоте 100 — 150 мм от нижней части помещения.
• На стене с другой стороны на расстоянии 100 мм от потолка делайте проем для монтажа вытяжки. В него будет монтироваться труба для отвода лишнего воздуха. Чем выше удастся поднять трубу над верхней частью гаража, тем лучше обмен воздуха. Минимально допустимый предел — расстояние 500 мм от крыши.
• Уставите трубы для гаражной вытяжки и притока воздуха в изготовленные отверстия, после чего заделайте зазоры с помощью герметика. Внешние отверстия труб закройте решеткой, чтобы защитить помещение от попадания внутрь живности. Чтобы избежать проникновения осадков, на выходе трубы рекомендуется ставить герметичный колпак.

Вот и все — естественная вентиляция в гараже своими руками готова. Если работа выполнена правильно, внутри помещения всегда будет оптимальный микроклимат.

Схема естественной вентиляции в гараже

Как сделать принудительную вентиляцию?

Чтобы самодельная вытяжка работала лучше, сделайте ее принудительной — предусмотрите в системе вентилятор, который ускорит отвод загрязненного и приток чистого воздуха. Главная сложность заключается в организации устройства.

Принудительная вытяжка в гараже подразумевает монтаж вентилятора в разрыв трубы, через которую производится отвод воздуха. Выполнение работ проходит в несколько этапов:

• Сделайте отверстия в одной стенке.
• Поставьте в них трубы, а щели заделайте герметиком.
• Внутри трубы поставьте осевой вентилятор.

Такая схема часто используется в кирпичных и металлических гаражах, а также в подвальных помещениях.

Перед тем как построить вытяжку, определитесь с подходящим сечением для вытяжной трубы. Для стандартных сооружений размером 600*400 см на каждые 10 кв. метров должна подбираться труба на 150 мм. Чтобы вентиляция в металлическом гараже работала более эффективно, достаточно поставить трубы на 110 мм. Практика показывает, что этого диаметра хватает с запасом.

Кроме того, приточное отверстие металлического гаража желательно делать в верхней части стены и на удалении от ворот, чтобы избежать взлома. Что касается приточных отверстий, на них стоит надеть решетки.

Во избежание ошибок при выполнении работ, стоит изучить устройство вентиляции в гараже. При создании приточно-вытяжных конструкций возможно два варианта:

• Модульный. В основе такой системы лежат отдельные блоки, которые работают с помощью специальных датчиков.
• Моноблочный. Этот вариант имеет конструкцию рекуператора, сделанную по принципу «труба в трубе».

Применение последнего варианта позволяет уменьшить число узлов. Такая вытяжка для гаража своими руками подойдет для подземных хранилищ и надземных сооружений. Применение принципа рекуператора — лучший вариант для погреба, ведь его конструкция подразумевает наличие отверстий для поступления воздуха зимой (они остаются открытыми). При этом входящий воздух прогревается, что исключает замерзание продуктов внутри помещения.

Чтобы рассматриваемая вытяжка в гараже своими руками была эффективной, требуется делать монтаж вытяжки и приточных продух на различной высоте. Отдельное внимание уделите выбору вентилятора. Распространенный тип изделия — СК-125С. Он также подойдет для создания вытяжки в гараже для покраски и выполнения вентиляции в помещениях с чрезмерным загрязнением воздуха. Мощность вентилятора выбирается индивидуально. Чаще всего она составляет от 95 до 175 кВт.

Как реализовать комбинированный способ вентиляции?

Если принудительная или естественная вентиляция в гараже своими руками не устраивает по любой из причин, можно отдать предпочтение альтернативному варианту — комбинированному способу. Его особенность заключается в совмещении двух упомянутых выше типов вентиляции. Как только загрязненный поток воздуха выталкивается из помещения, на его место заходит чистый воздух.

Рассмотрим, как правильно сделать вытяжку в гараже. Принцип построения системы зависит от размещения вентиляционных проемов — их можно предусмотреть в любой точке. Главное, чтобы отверстия не находились напротив друг друга. В противном случае единственное, чего можно добиться, это сквозняка.

Площадь рассчитывается, как и в случае с естественным типом проветривания. Главное — делать вентиляцию в гараже своими руками по схеме. Важно четко следовать ему в процессе выполнения работ. Преимущество комбинированного способа заключается и в возможности сэкономить на электричестве.

Особенности вентиляции в подвале

Выше мы рассмотрели ряд вариантов, с помощью которых может быть сделана вытяжка для покрасочной камеры или наземного помещения гаража. Что касается подвала, здесь имеются определенные нюансы. Тип вентиляции можно выбрать любой (это не имеет значения). Главное — взять во внимание следующие рекомендации:

• Продумайте схему вентиляции таким образом, чтобы число изгибов и поворотов труб было наименьшим.
• Используйте изделия одного диаметра.
• Вытяжную трубу обязательно утеплите. Это позволит избежать конденсата.
• Наружные входы закройте с помощью защитных колпаков, которые защитят от осадков.

Теперь рассмотрим, как сделать вытяжку в гараже (точнее, в подвальном помещении). Здесь все зависит от выбранного типа. Например, при создании естественной вентиляции необходимо просчитать площадь. Вход приточной трубы должен находиться на полметра от дна погреба и выводится на улицу. Вытяжка монтируется над потоком помещения и вытягивается над крышей гаража. При наличии холодных зим лучше отдать предпочтение принудительной вентиляции.

Итоги

Сделать вентиляцию для покрасочной камеры в гараже или для подвала не составляет труда. Важно предварительно спланировать работу, нарисовать схему, закупить оборудование, после чего приступать к выполнению монтажа.

topventilyaciya.ru

как сделать и на что обратить внимнаие

Казалось бы, что система вентиляции в гараже – не самая важная инженерная сеть. Поэтому многие обыватели от нее отказываются в процессе сооружения постройки. А некоторые даже и не знают, что ее надо делать обязательно. Ведь от ее эффективной работы зависит микроклимат внутри помещения.

Зачем в гараже вентиляция?

Есть несколько весомых причин, которые определяют не только необходимость, но и устройство вентиляции в гараже. Одна из основных – влажность. Она попадает внутрь с колесами автомобиля, на его днище, когда идет дождь или со снегом. А повышенная влажность – это коррозия металлов. В основном это касается самого автомобиля, который начнет потихоньку ржаветь. Это коснется и металлических предметов, расположенных внутри, к примеру инструмента. Это обязательно скажется на качественном состоянии отделки стен, потолка и пола.

Вторая по значимости причина – находящиеся в помещении горюче-смазочные материалы и различные химические реагенты, используемые для ремонта машины и чистки его внутренностей. Они испаряются, выделяют запахи, которые заполняют пространство. От них надо обязательно избавляться.

Третья причина – пыль. Это измельченная грязь, которая попадает внутрь на колесах автотранспортного средства.

Если системы вентиляции в гараже нет, то эти причины становятся большими проблемами. А от них надо избавляться любыми средствами и способами. Поэтому вентиляцию сооружать надо обязательно.

Виды

Как и в любом замкнутом пространстве, в гараже надо организовывать или естественную, или принудительную вентиляцию.

1. Естественная вентиляция в гараже – это переток воздушных масс снизу вверх, действующих по стандартным физическим законам, когда теплый воздух стремится вверх, подтягивая за собой холодный снизу.
2. Принудительная – это тот же переток, только сформированный под действием вентиляторов, которые могут быть установлены внизу на приточном участке или вверху на вытяжном.

Какой вид более рационально использовать?

Говорить о том, что один вид лучше другого нельзя, потому что у каждой позиции свои преимущества. Но в основе выбора лежит объем самого гаражного помещения. Если это небольшое помещение, в котором помещается лишь машина и верстак, то нет смысла устанавливать в него вентилятор. Если это помещение, которое используется и, как стоянка для автомобиля, и как место хранения некоторых приборов, домашний утвари, урожая с огорода и сада, тогда без принудительной системы не обойтись. Потому что в таком большом помещении естественная вентиляция может не справиться с повышенной влажностью.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя. Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Как сделать вентиляционную систему в гаражном подвале

Вентиляцию в подвале гаража обустраивают по двум вариантам, то есть, в виде естественной модели или принудительной. При этом вариаций на данную тему может быть несколько, и все они эффективно работают. Вот несколько вариантов.

1. Устанавливается вертикальный стояк, который с подвала выводится на улицу. Это вытяжка. В ней обязательно делают отверстия на уровне потолка самого гаража, чтобы через них происходил вывод отработанного воздуха. С нижнего края вытяжка будет производить отвод воздуха из подвала. В этом случае приточная система – это установленная в полу гаража труба, которая на этом уровне выводится на улицу через стену.
2. Все также монтируется вертикальная вытяжка. Но приточная схема будет отличаться от предыдущей. Во-первых, она будет принудительной, для чего на уровне потолка устанавливается вентилятор, который будет загонять свежий воздух. Во-вторых, в полу на уровне вертикали с вентилятором будет сделано отверстие для прохождения приточного воздуха в подвал. В нее вставляется труба, которая нижним концом будет почти доходить до пола подвального помещения. Получается так, что циркуляция воздушного потока происходит через гараж, затем подвал с выводом на улицу.

Конструктивные ситуации с подвалом могут быть различными. То есть, в некоторых гаражах подвал является продолжением смотровой ямы. В этом случае вентиляционная схема организуется по вышеописанным технологиям. Существуют гаражи, в которых смотровая яма и подвал – это два разных помещения, разграниченные между собой стеной. В этом случае вентиляцию в гараже с подвалом и смотровой ямой делают по-другому. Для этого организуют переток в разграничительной стене в виде уложенной горизонтальной трубы на уровне минимального расстояния от пола смотровой ямы. Такая схема может быть и естественной, и принудительной приточной.

Если в гараже нет подвала, а только одна яма. Нужна ли здесь вентиляция. Система вентиляции в яме в гараже, как отельная составляющая, не делается. То есть, все происходит на уровне гаражного пола. Но при этом необходимо позаботиться о том, чтобы внутреннее пространство ямы всегда было сухим, особенно это касается пола.

Есть ли разница в системах между металлическим и построенным гаражах?

Сам по себе металлический гараж – строение маленькое, поэтому в нем будет достаточно естественной вентиляции с установкой вытяжки и приточного канала. Хотя, как уже было сказано выше, щели в воротах и двери бывают достаточны, чтобы обеспечить требуемый приток свежего воздуха. При этом вентиляция играет в этом случае одну единственную роль – вывод именно отработанного воздуха и неприятных запахов.

Обычно металлическая конструкция – это всего лишь место хранения автомобиля. Если хозяин в нем делает домашнюю мастерскую, то строение утепляют и отапливают. И вот тут вентиляция играет немаловажную функцию. Свежий воздух в таком помещении должен поступать обязательно, и, скорее всего, щели не смогут обеспечить его в полном объеме. Тогда и надо будет продумать систему его притока. Хотя в любом случае вентиляция в железном гараже – система проще, чем в капитальной постройке.

Гараж из кирпича или блоков в первую очередь требует основательного подхода к организации воздухообмена. Конечно, все зависит от его размеров, но принудительная вентиляция даже в небольшом по площади помещении здесь не помещает. Как уже было сказано, самый простой вариант – установка настенного вентилятора или на приточный участок, или на вытяжной.

Нельзя подходить к решению задач, связанных с гаражной вентиляции, с позиции объема помещения. Надо просто обозначить – эта система должна быть обязательно, а уже потом решать, какую делать, устанавливать вентилятор или нет.

aeroclima.ru
