Как сделать вентиляцию в гараже своими руками – Вентиляция в гараже своими руками: схема, фото-примеры, советы

Естественная вентиляция в гараже

Стандартная конструкция гаража предусматривает, как минимум, одну вентиляционную систему, в которой воздухообмен в помещении осуществляется за счет естественной вентиляции. Понятно, что производительность и напор в этом случае значительно уступают схемам принудительного вентилирования с использованием вентиляторов и воздуходувок, но естественная вентиляция в гараже обладает неоценимым качеством – практически стопроцентной надежностью и устойчивостью работы при ее правильном проектировании.

Принцип работы и схема естественной вентиляции

В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.

Естественной системе вентиляции присущи некоторые «врожденные» недостатки:

• Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
• Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
• Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.

Важно! Тем не менее, несмотря на перечисленные трудности, естественная вентиляция очень широко используется для обустройства всевозможных помещений и построек, в том числе подвалов и гаражей, вследствие своей необычайной простоты и надежности.

На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.

Как сделать эффективной естественную вентиляцию

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
3. Для обеспечения вентилирования помещения площадью в 15 м² с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.

Особенности компоновки и устройства естественной вентиляции гаража

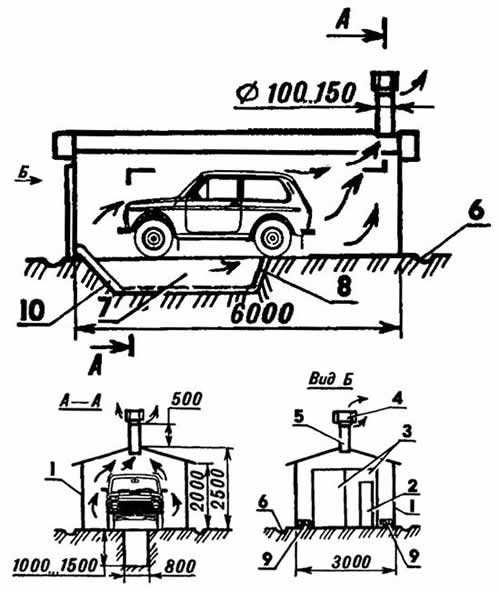

Самый простой вариант построения системы естественной вентиляции изображен на схеме.

Для забора естественной вентиляцией внешнего воздуха, холодного и тяжелого, используются два приточных окна диаметром, равным диаметру вытяжной трубы. Из-за того, что вход в вентиляцию располагается на максимально низкой высоте, всего 10- 15 см над грунтом, срез окна чаще всего закрывается перфорированной стальной пластиной, чтобы предупредить возможное проникновение в помещение гаража насекомых и грызунов. Из-за решетки полезная площадь заборных окон уменьшается вдвое, поэтому приходится устанавливать два окна.

Если в гараже хранится автомобиль или другое транспортное средство, зачастую приточные окна естественной вентиляции выполняют в виде вентиляционных решеток на нижней части гаражных ворот. Вытяжную вентиляцию располагают на задней стене в виде двух приемных труб малого диаметра, примерно 50- 70 мм. Приемное окно одной из труб устанавливают в районе потолка, вторую на высоте 60- 70 см над полом. В результате большая часть воздуха, засасываемого естественной вентиляцией гаража, будет разделена на два потока. Третья часть воздушной массы будет протекать под автомобилем, нагреваться и засасываться нижним срезом вытяжной системы. Две трети потока будут обтекать автомобиль по наружной поверхности, и засасываться припотолочным вытяжным каналом.

Таким образом, у хозяина гаража есть возможность сохранить свой автомобиль в идеальном состоянии без использования дорогостоящей приточно- вытяжной вентиляции. При желании достаточно просто собрать естественную вентиляцию гаража своими руками.

Постройка естественной вентиляции для помещения гаража

Чтобы изготовить своими руками систему естественного воздухообмена помещения гаража, необходимо сделать две простые вещи. Первое – с помощью цилиндрического сверла вырезать в стене отверстие, диаметром 120 мм. Если стены усилены арматурой, то проще сделать заборное окно в виде щели или нескольких отверстий меньшего диаметра. Срез располагается на высоте 20 см над отмосткой фундамента гаража. Срез приемного окна затягиваем тонкой стальной сеткой или решеткой, чтобы мышам и крысам было неповадно искать убежище в гараже.

Более сложным является установка вытяжной трубы. Прежде всего, потребуется асбестовая или пластиковая труба, диаметром в 100 мм. Не используйте стальные, чугунные или жестяные, алюминиевые трубы под вытяжку. Лучше всего подойдет асбестоцемент или стеклопластик, на худой конец обычную канализационную пластиковую трубу, усиленную обмоткой на пенополиуретановой пене. Про металл забудьте и выкиньте из головы. В стальной трубе воздух очень быстро остывает, и тяга падает почти в два раза. В зимнее время можно легко получить обратную тягу или удар, когда холодный воздух пойдет внутрь помещения через вытяжной канал.

Для установки вытяжки выбираем место в верхней точке гаража, пересекая помещение по диагонали. Отверстие под вытяжку режем аккуратно несколькими цилиндрическими сверлами по бетону. Чем выше труба, тем лучше тяга, но больше опасность опрокидывания под порывами ветра или из-за птиц, способных часами сидеть на теплом защитном козырьке вентиляционной системы. В некоторых случаях крышку набивают острыми гвоздями или шурупами. Основание трубы усиливают насадкой из пены и рубероида.

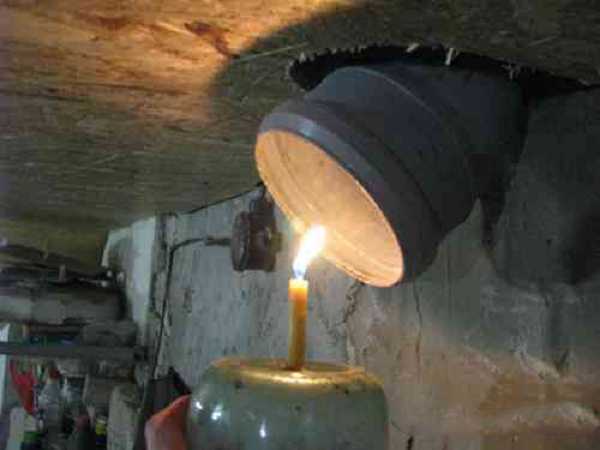

В завершении тягу в вытяжном канале проверяют с помощью небольшого импровизированного факела или сигаретного дыма.

Для нормальной работы естественной вентиляции гаража пространство между приточным окном и вытяжной трубой не должно загромождаться шкафами, стеллажами, любыми предметами, препятствующими движению потоков воздуха. Если вам необходимо обеспечить в гараже локальный отвод воздуха, например, от рабочего стола или верстака, где выполняются сварочные работы, в этом случае необходимо проложить дополнительный воздуховод от вытяжной трубы к месту работы.

Для подвального помещения обычно устанавливают приточную систему, при этом заборные окна располагают на высоте от 40 до 80 см, а наружный воздух направляют внутрь подвала по дополнительному каналу, изготовленному из той же канализационной, стальной или асбестоцементной трубы. Для вывода воздуха изготавливается и устанавливается свой вытяжной канал, диаметром в 60- 70мм.

Заключение

Наличие подвального помещения с хранилищем овощей сказывается на состоянии автомобильной техники, хранимой в гараже, самым негативным образом. Поэтому специалисты рекомендуют либо выполнять отдельный вход в подвальное помещение, либо оснащать гараж принудительной приточно- вытяжной вентиляцией. Из-за слабой тяги естественная вентиляция требует регулярной чистки каналов и воздуховодов. Как минимум, раз в году каналы вытяжки естественной вентиляции прожигают факелом из свернутой газеты, чтобы удалить огромное количество паутины и мусора, скопившегося за лето.

bouw.ru

Вентиляция в гараже – как правильно все сделать

Владельцы личных транспортных средств и построенных для них гаражей порой с излишней беспечностью относятся к важной коммуникационной системе – к вентиляции. Однако формирование условий для хранения машины, запчастей, инструментов, запасной авторезины, продуктов и заготовок в подвале в немалой степени зависит от правильной циркуляции воздуха. Грамотно выполненная вентиляция в гараже необходима для поставки свежего воздуха, требующегося, как хозяину, так и его движимой собственности. Данный тип коммуникаций отвечает также за устранение летучих токсичных компонентов и излишка влаги.

Уверенность многих владельцев гаражей в том, что нежилое помещение не нуждается в вентиляции, помогут опровергнуть характерные последствия отсутствия данной системы.

• Сырость, оказывающая разрушающее действие на металлические составляющие кузова, на электронные устройства и электрику авто. Кроме вреда, причиняемого машине, избыток влаги ускорит процессы порчи и гниения запасов, станет причиной появления грибка на стенах, деревянных опорах и других конструктивных элементах гаража, выполненных из древесины и из металла.

• Токсичная среда, негативно действующая на здоровье хозяина. Без вентиляции в гараже будет формироваться атмосфера, вызывающая головные боли, тяжелое болезненное состояние, отравление. Даже если концентрация испарений от неполного сгорания газа, бензина, дизеля не ощущается по началу владельцем гаража, в последствии накопившиеся токсины обязательно дадут о себе знать.

Элементы кузова, больше всего страдающие от отсутствия вентиляции в гараже

Устройство простейшей или сложной системы вентиляции избавит от негативных последствий. Тем более что согласно декларированным в СНиПе 21-02-99 требованиям данной коммуникационной системой хозяйственные постройки должны быть оборудованы наравне с жильем.

Независимо от типа технической и конструктивной сложности система вентиляции должна оснащать гараж с отоплением и без него. Согласно нормативному регламенту объем притока свежего воздуха должен составлять 180 кубометров в один час (м³/ч), расположенный внутри постройки термометр должен показывать 5° С.

По европейским стандартам полный воздухообмен должен совершаться с периодичностью 6-10 раз в сутки.

[include id=»1″ title=»Реклама в тексте»]

Оборудовать системой, обеспечивающей воздухообмен и обдув машины, нужно двухэтажные гаражи и стандартные одноэтажные постройки. В двухэтажном строении с мастерской наверху, в постройках со смотровой ямой все помещения должны вентилироваться равнозначно. Обязательно должна быть устроена самостоятельная вентиляция погреба в гараже, так как в изолированном подвальном помещении не будет достаточно активной циркуляции воздуха для устранения сырости и запаха.

Вентиляцией нужно обеспечить любой гараж, независимо от его площади, численности хранящихся авто и количества этажных уровней

Конструкция вентиляционной системы должна разрабатываться в период проектирования, так как функциональные отверстия нужно сделать в стенах и цоколе гаража во время возведения несущих элементов. Необходимо учесть количество этажных уровней, предполагаемую численность авто, высоту и площадь одного или нескольких помещений. На этом этапе владелец выбирает наиболее рациональный и выгодный способ обустройства, определяется с типом системы, способным справиться с возложенной на него функцией.

Обустроить гараж можно следующими видами вентиляции:

• Система естественной вентиляции, основанная на правилах аэродинамики и движении воздушной массы без принуждения.
• Комбинированная вентиляция в гараже, использующая правила естественного воздухообмена в сочетании с применением механических приспособлений для стимуляции движения воздушной массы.
• Механическая система вентиляции в гараже, осуществляемая посредством специальных установок, побуждающих отток и приток воздушной массы.

В схеме естественной, механической и комбинированной вентиляции могут использоваться один или два канала. Для стимулированной искусственным способом циркуляции воздушного потока чаще всего достаточно всего лишь одного отверстия.

Диаметр асбестовых или металлических труб, применяемых для формирования вентиляционных отверстий, рассчитывается исходя из объема воздушного потока, требующего замены. По нормативам на один квадратный метр должно приходиться 15 мм диаметра. То есть, для обустройства 10метрового гаража понадобится два отрезка трубного проката с размерами поперечного сечения 150 мм. Можно рассчитать размер вентиляционных отверстий по другой формуле, согласно которой треть площади гаража будет равна суммарной величине всех вентиляционных отверстий. Данной формулой пользуются в основном для расчета параметров вентиляционных отверстий, требующихся для установки системы механического одноканального воздухообмена.

Специфика естественного воздухообмена ↑

Совершающаяся естественным образом циркуляция воздуха происходит за счет разницы температуры внутреннего пространства гаража и внешней среды. Для того чтобы воздух самопроизвольно циркулировал, необходима установка двух вентиляционных отверстий: вытяжного для отвода загрязненной воздушной массы и приточного для поступления свежего воздуха на замену. Данная вентиляция гаража своими руками, заключающаяся в монтаже труб с рассчитанным заранее диаметром, выполняется при сооружении несущих конструкций.

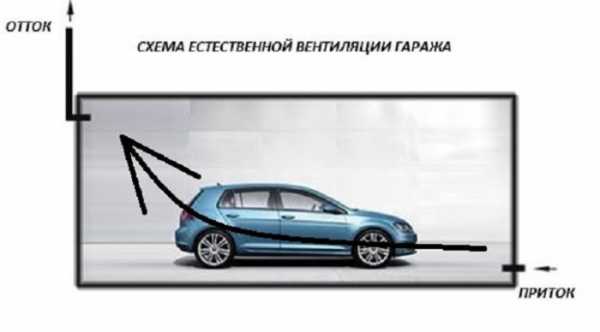

Схема, демонстрирующая принципы действия простейшей естественной вентиляции

Для обеспечения правильного воздухообмена необходимо соблюдать следующие правила:

• Отверстие, обеспечивающее приток свежего воздуха, располагают на уровне 10 см от нижней отметки пола, а воздуховод поднимают на расстояние в 30 см от грунтовой поверхности. Для защиты от насекомых, грязи и вандалов воздуховод оснащают сеткой и своеобразной крышей.

• Вытяжное отверстие устанавливают в диагонально-противоположном верхнем углу, на расстоянии 10 см от линии сопряжения стены с кровлей или от верхнего перекрытия. Труба, предназначенная для отвода загрязненного воздуха, выводится над кровлей. Высота расположенного над крышей гаража воздуховода должна составлять 50 см.

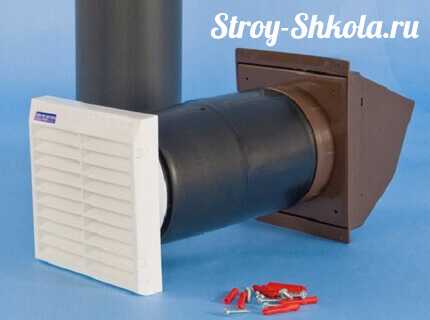

Вместо вентиляционного отверстия в стене могут быть установлены специальные приточные решетки в двери гаража

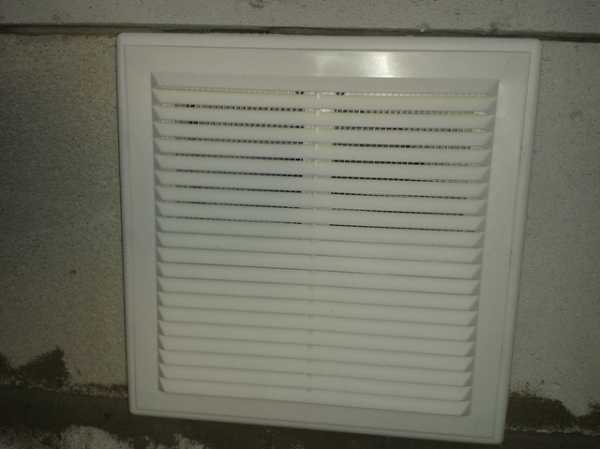

Функцию приточного отверстия могут выполнять специальные решетки, вмонтированные в ворота. Для того чтобы вентиляция работала эффективно, сечение данного приспособления, конструктивно напоминающего жалюзи, должно превышать диаметр вытяжной трубы в два-три раза.

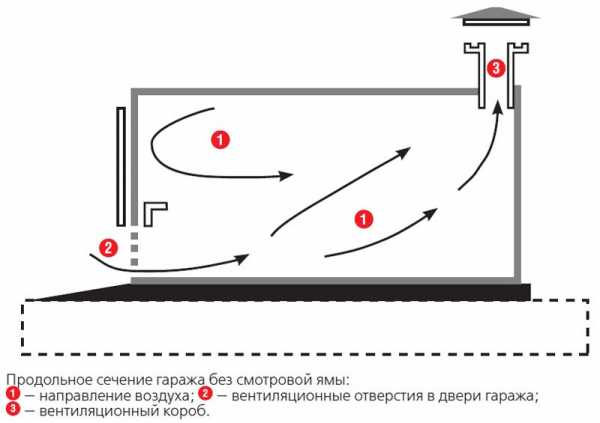

Эскиз стандартного расположения приточных и вытяжных отверстий естественной системы вентиляции

Ускорить процесс удаления отработанного воздуха поможет установка дефлектора. Данное устройство, вмонтированное в вытяжной воздуховод, формирует зону пониженного давления, благодаря чему загрязненный воздушный поток вытягивается в отводящее его отверстие. Стимуляция обмена воздушной массы происходит без вентиляционного оборудования. Во избежание появления конденсата дефлектор оснащают теплоизоляцией.

Формирование движения воздуха при устройстве естественной вентиляционной схемы базируется лишь на грамотном использовании законов физики и атмосферных явлений:

• поступление воздуха обеспечено разницей плотности отводящегося теплого воздуха и поступающего холодного потока;
• интенсивность обмена обеспечена силой ветра, устремленного на замену теплой воздушной массы, отличающейся низкой плотностью и сохраняющей полученную температуру из-за изоляции гаража;
• направление задано естественным стремлением нагретого воздушного потока вверх и в область пониженного давления.

Тем, кто хотел бы знать, как правильно сделать вентиляцию в гараже, следует помнить, что исключить «опрокидывание» тяги в сезон низких температур сможет только равенство площади приточного устройства и тех же параметров вытяжной системы. В зависимости от погодного сезона собственнику гаража необходимо будет самостоятельно регулировать воздухообмен с помощью утепленных шиберов. В морозы нужно будет прикрыть сначала приточное устройство, затем вытяжное отверстие.

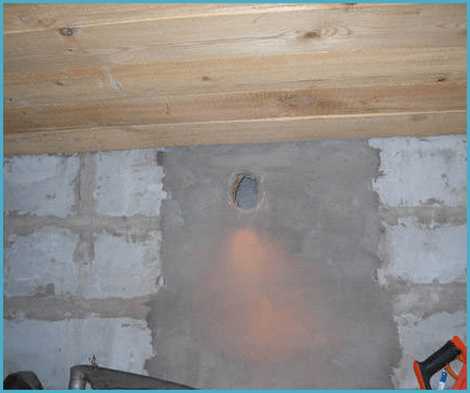

Приточное вентиляционное отверстие в гараже из бруса

Обоснованным преимуществом естественного обдува машины и замены загрязненного воздуха свежим потоком признана дешевизна. Однако у данной схемы есть ряд существенных минусов:

• действие вентиляционной системы естественного типа в летнюю жару будет сведено к нулю, так как за пределами гаража температура воздуха выше;
• перепады давления будут создавать внутри постройки сквозняк, нежелательный для автомобилистов, уделяющих много времени уходу за автомобилем;
• из-за небольших размеров гаража разницы в параметрах температуры и давления не всегда бывает достаточно для интенсивной циркуляции;
• сложно предугадать направление ветра, на входное отверстие не всегда будет поставляться воздушный поток;
• за состоянием приточных и выводящих приспособлений необходимо будет постоянно следить, очищать летом от грязи, гари и скопившейся пыли, зимой от наледи, возникшей из-за перепада температур.

Если в основе строительства гаража хозяином были заложены принципы сбережения, естественный тип вентиляции вполне приемлем. Но желающим не зависеть от подарков природы придется вложить больше средств и сделать несколько более дорогое, но регулярно функционирующее устройство вентиляции в гараже.

Комбинированный способ вентиляции ↑

Дооснащение вентиляционной системы естественного типа механическими устройствами обеспечит независимость от атмосферных явлений и нерегулярно работающих на поставку свежего воздуха правил аэродинамики. Принципиально схема обустройства не отличается от стандартов вентиляции естественного типа.

[include id=»2″ title=»Реклама в тексте»]

Разница лишь в установке электрического вентилятора в области утепленного участка вытяжной шахты (отверстия воздуховода). Оборудование также может быть вмонтировано в стену, в случае такого расположения оно называется осевым. Установленный в месте пересечения кровли воздуховодом вентилятор называется крышным.

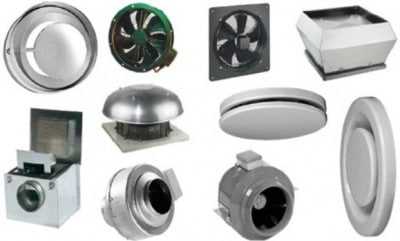

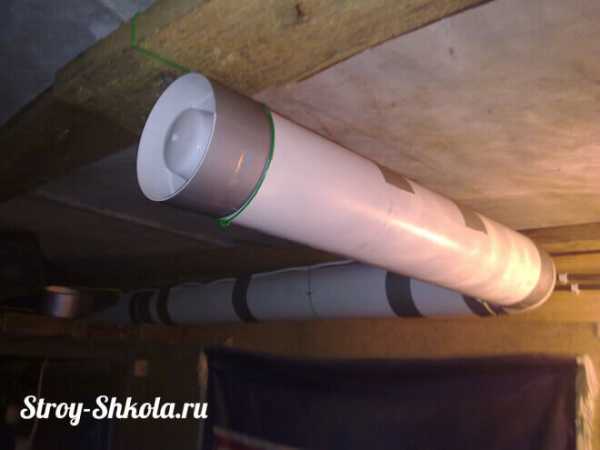

Принудительные механические устройства для дооснащения вентиляционной системы

Хозяину гаража, решившему сделать комбинированную систему, не грозят «неподъемные» расходы. Сам вентилятор не дорог, энергии потребляет не много. Не особенно эффективно, но все же результативно для того, чтобы слегка активизировать процесс обмена воздуха, функционировать вентилятор будет даже в выключенном состоянии. Умельцы, знающие, как сделать вентиляцию в гараже более экономичной, оборудуют конструкцию небольшим ветряком. За счет его установки лопасти вентилятора в ветряную погоду будут двигаться без электропитания, однако без действия порывов ветра от этого механического приспособления мало толку.

Недостатки комбинированной системы заключаются в необходимости включать и выключать вентилятор, с чем поможет справиться оснащение вентиляционной системы небольшим недорогим таймером или часовым реле. Еще один минус: поступающий в гараж воздух не очищается фильтром от пыли, не подогревается в зимнюю стужу, что может вызвать засорение каналов и существенное охлаждение внутреннего пространства гаража при понижении атмосферной температуры.

Система принудительной циркуляции воздуха ↑

У механической вентиляционной системы нет недостатков, присущих вышеописанным типам. Независимо от любых погодных условий внутри постройки всегда будут требующиеся по нормативам хранения автомобилей температурные показатели. Только механическим способом может быть создана эффективная вентиляция подвала в гараже и хорошая циркуляция воздуха в смотровой яме. К тому же это единственный выход для подземных сооружений, предназначенных для хранения авто.

В работе механической системы участвуют два модуля:

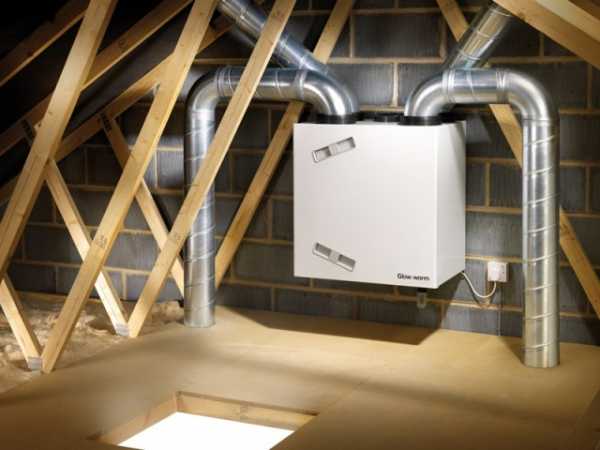

• приточная установка, в конструкции которой есть фильтр, электрический калорифер и вентилятор;
• вытяжное оборудование, представленное системой из двух вентиляторов или одним канальным вентиляционным устройством.

Воздушный поток, поступающий в приточное устройство, подогревается и очищается, затем движется по каналу к приборам, выполняющим распределение обработанного воздуха. Загрязненная отработанная воздушная масса выводится за счет работы осевого вентилятора или канального оборудования с воздуховодом. Установка последнего варианта займет больше места под потолком и потребует больше усилий, зато равномерность распределения обработанной воздушной массы по гаражу гарантирована.

Для обустройства подземного гаража подходит механическая вентиляция

Превосходно действующая принудительная вентиляция в гараже может быть сделана с помощью установки моноблочной системы. Два блока ее объединенные в одной конструкции выполняют вытяжку, обработку и поставку воздуха. Наиболее экономичными считаются моноблоки, оснащенные пластинчатым рекуператором тепла. Этот вид оборудования расходует минимум энергии, потому что образованное при работе тепло направляется на обогрев вновь поступившего воздуха.

Устройство вентиляционной системы в гараже – обязательное требование, пренебрегать которым не следует владельцам, стремящимся сохранить и поддерживать высокие технические характеристики движимой собственности. Есть реальная возможность сделать бюджетную естественную вентиляцию самостоятельно, существует возможность установить дорогую, но эффективную механическую систему. Хозяева гаражей могут предпочесть комбинированный вариант, по сути представляющий собой нечто среднее между механической установкой и приспособлениями естественного типа. На чем остановится обладатель гаража и авто, зависит от финансовых возможностей и списка личных требований хозяина.

strmnt.com

Вентиляция в гараже своими руками

Вентиляция в гараже своими руками

Гараж – отличный способ защитить свой автомобиль от плохой погоды и угонщиков. Но постоянное нахождение в гараже порой становится губительным для «железного коня», да и для здоровья вредно дышать бензиновыми парами. Грязный затхлый воздух, повышенный уровень влажности – все эти «прелести» закрытого помещения в скором времени приведут к коррозии, если гараж не будет оборудован вентиляционной системой. По этой причине многих автовладельцев интересует, можно ли сделать вентиляцию своими руками? В статье мы попытаемся раскрыть этот вопрос.

Приступая к работе

Сначала отметим, что гараж может быть с погребом или без. Технологии обеспечения воздухообмена во всех случаях сходны, но отличия все же имеются. Для гаража с погребом может быть три варианта установки вентиляции.

1. Естественная вентиляция обеспечивает приток свежего воздуха за счет температурной разницы снаружи и внутри помещения.

Механическая вентиляция представляет собой систему из дорогостоящего оборудования, обеспечивающего приток/вытяжку воздуха.

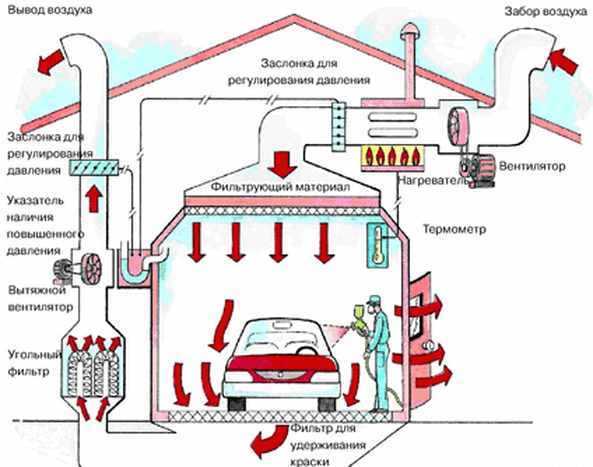

Схема механической вентиляции

Комбинированная вентиляционная система – это по сути та же естественная, вот только отработанный воздух в данном случае удаляется из гаража специальным оборудованием.

Обратите внимание! Мы рассмотрим лишь комбинированную и естественную вентиляцию по одной простой причине: установку механической системы может позволить себе далеко не каждый автовладелец, ведь она обойдется примерно в 4 000 $ (и это лишь минимальная стоимость оборудования).

Требования СНиПа

В СНиПе, настольной книге любого уважающего себя архитектора или строителя, указано, что свежий воздух в гараж должен поступать в объеме 180 л/час. Подразумевается, что воздух будет циркулировать постоянно. Таковы реалии в России, в западных странах нормативы более требовательны – минимум 360 л/час.

Материалы, инструменты

Для работы нам может понадобиться следующее:

• перфоратор;
• герметик;
• болгарка;
• трубы, металлические или пластиковые, Ø 10-20 см;
• металлические решетки;
• вентиляторы.

Вентиляция в гараже с подвалом

Начнем с более дешевого варианта – естественной вентиляции. Ее достаточно легко оборудовать, кроме того, она идеально подходит для гаража, имеющего погреб.

Технология организации естественной вентиляции

Этап 1. Для начала производим расчет вентиляции, основываясь на площади гаражного помещения. Согласно требованиям, на 10 м² требуется 15 см диаметра воздуховодов. Приведем небольшой пример. Допустим, размеры нашего гаража – 6 на 4 метра. Получается, что его площадь – 24 м². Далее действуем по формуле:

2,4 х 15 = 36 см

Результат – диаметр каналов вентиляции должен составлять 36 см, но лишь в том случае, если в гараже только одна вытяжка и один приточный канал. Если вытяжек две, то полученную цифру нужно разделить надвое.

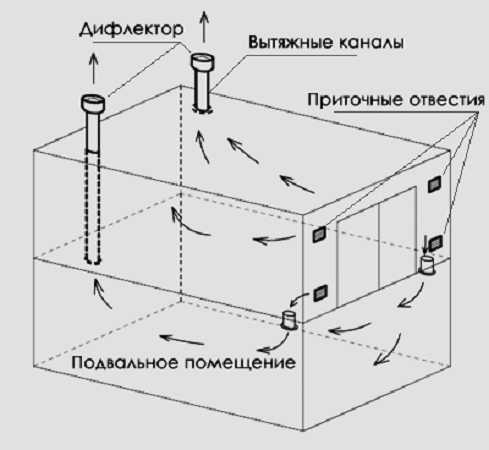

Схема естественной вентиляции

Этап 2. Проделываем в стенах отверстия, куда в дальнейшем будут вставлены трубы для притока воздуха. Их нужно делать на высоте 10-15 см от пола. Если гараж кирпичный или бетонный, то используем перфоратор.

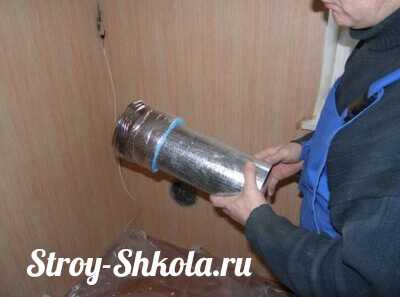

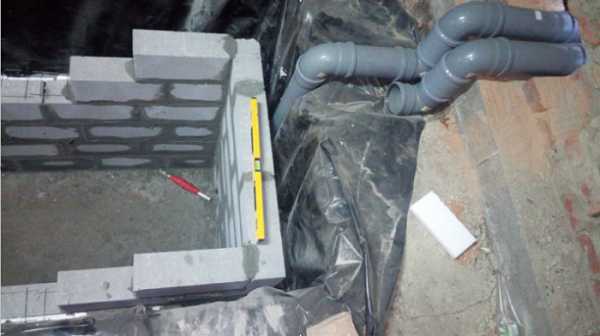

4. В отверстия вставляем трубы для притока воздуха

Этап 3. Когда приточные отверстия будут готовы,  делаем вытяжку. Она будет находиться на противоположной стене под потолком. Инструменты используем те же. Труба, вставленная в это отверстие, будет выводиться над крышей. Чем большей будет ее длина, тем интенсивнее будет воздухообмен в помещении. В целом, труба должна выступать минимум на 50 см над крышей.

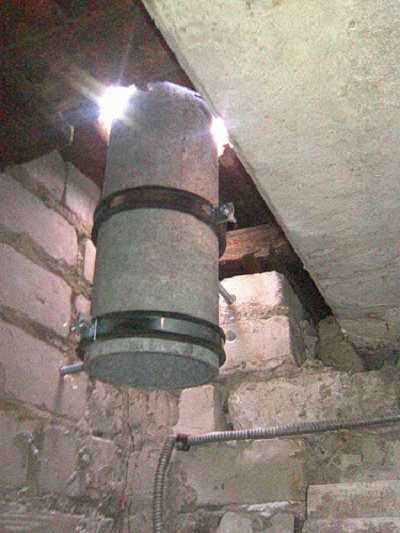

Установленные трубы

Этап 4. Заполняем герметиком пустоты между стеной и трубами. Особое внимание уделяем выбору герметика – он должен обеспечивать качественное скрепление «разношерстных» материалов.

Также стоит позаботиться об оборудовании воздуховодов защитными решетками. Это позволит обезопасить помещение вашего гаража от проникновения насекомых и грызунов. Кроме того, над трубой вытяжки можно соорудить небольшой купол, чтобы в нее не попадали атмосферные осадки.

Защитный купол для трубы

На этом работы закончены. Как и было обещано, монтаж естественной вентиляции – процедура, расходы на которую составят порядка 50 долларов.

Обратите внимание! Эта вентиляция эффективна лишь когда температура на улице ниже +12 С°. В летнее время ниже она может превышать эту отметку, из-за чего воздухообмен если и будет происходить, то крайне вяло.

Видео – Образец гаража. Вентиляция

https://www.youtube.com/watch?v=zVBruF1zACc

Технология монтажа комбинированной вентиляции

Совмещенный тип вентиляции, как уже говорилось, во многом напоминает естественную. В ее конструкцию входят аналогичные вытяжки и приточные воздуховоды, те же трубы и отверстия (вот только последние можно располагать где угодно, не обязательно на противоположных стенах). Воздух будет удаляться вентиляторами, установленными в вытяжные отверстия. Касаемо же притока, то он, как и раньше, будет происходить естественным образом.

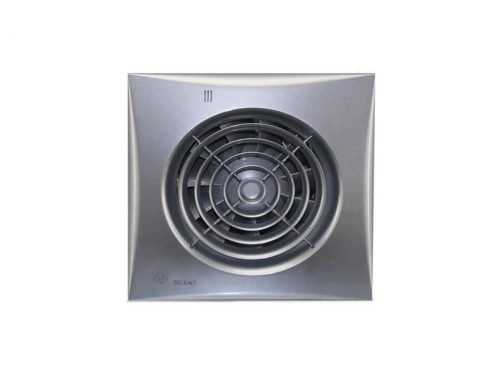

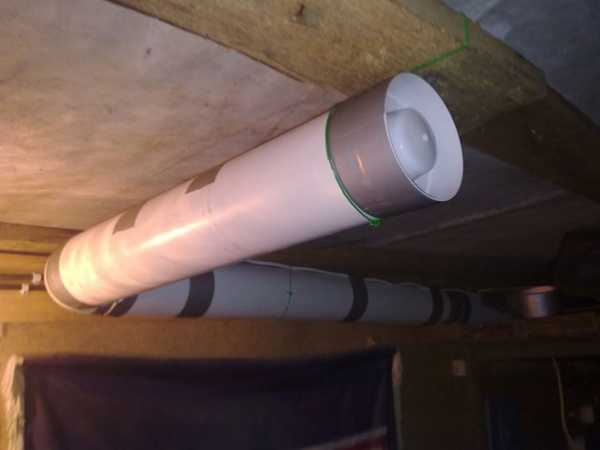

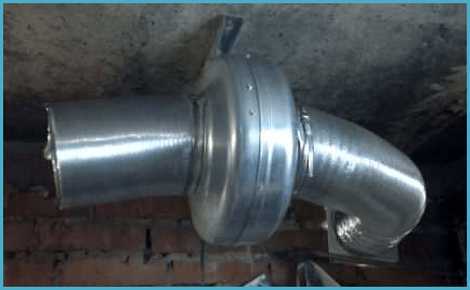

Вентиляторы для удаления воздуха

Обратите внимание! Установив комбинированную вентиляцию, вы сделаете правильный выбор, ведь она будет эффективно работать не только зимой, но и летом. Вентиляторы при этом будут потреблять незначительное количество энергии, так что особо переплачивать за электричество не придется.

Покупайте только те вентиляторы, которые издают при работе минимальный шум.

Если выбирать, какую из двух систем вентиляции устанавливать в гараже, то лучше всего, конечно, остановиться на комбинированной системе. Затраты на их создание практически равны, разница лишь в стоимости вентиляторов.

Видео – Принудительная вентиляция гаража

Вентиляция смотровой ямы

Смотровая яма – надежный помощник для каждого владельца автомобиля. В ней должно находиться все необходимое – ключи, инструменты, емкости для хранения масел и топлива, освещение и вентиляция.  Все это необходимо для удобного и эффективного проведения ремонтных работ.

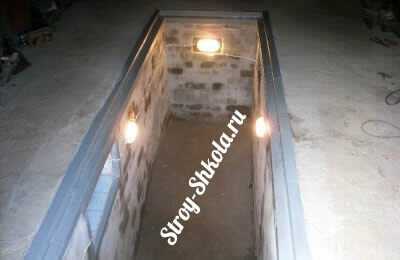

Смотровая яма

Для смотровой ямы вполне достаточно естественной вентиляции. Если она будет работать автономно от основной системы, то большие трубы нам не понадобятся – хватит и 10 см в диаметре. Одну из них устанавливаем в нижнем углу ямы на высоте 10 см от пола, вторую – в противоположный угол, но уже в 10 см от потолка (это будет вытяжка и второй конец этой трубы должен выводить воздух наружу). Защитите вытяжку от попадания мусора, как было описано в предыдущей главе.

И последний совет в заключение: в зимнее время смотровую яму и погреб лучше закрывать, чтобы в помещение не попадала влага и сторонние предметы.

stroyvopros.net

Вентиляция в гараже своими руками



Вентиляция в гараже своими руками

Если стены гаража, его прочные ворота являются надежной защитой от посягательств на ваше имущество недоброжелателями, то невидимые враги могут причинить ему значительный урон. Как часто, заходя в свой гараж, вы замечали, что в воздухе парит запах затхлости и влаги, которая может нанести непоправимый ущерб вашему автомобилю. Решением проблемы может стать вентиляция в гараже своими руками.

Виды вентиляции в гараже

Вентиляция в гараже является реализацией дополнительной коммуникации, которая обеспечивает для автомобиля комфортные условия хранения, в которых транспортному средству не угрожают различные невидимые глазу опасности, такие как влага и холод. Довольно частой ошибкой многих автовладельцев является стремление обеспечить в помещении гаража постоянное тепло, полностью при этом забывая о том, что обязательно нужно побеспокоиться об организации вентиляции. Это становится причиной того, что в помещении гаража нарушаются элементарные строительные нормы, и как результат – страдает «здоровье» вашего железного друга.

Чтобы организовать качественную вентиляцию в помещении гаража, можно использовать один из трех вариантов вентилирования воздуха:

• вентиляцию естественную:
• вентиляцию комбинированную;
• вентиляцию механическую.

Механическая вентиляция в помещении гаража

fundamentt.com

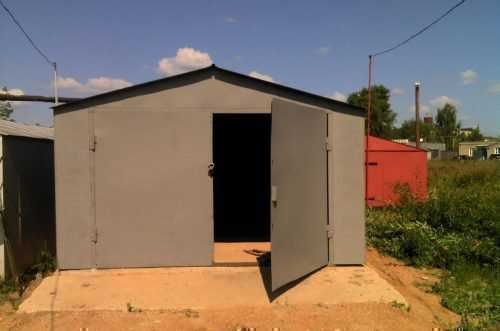

Как сделать вентиляцию в металлическом гараже своими руками

.

Перед тем как приступить к обустройству вентиляции в своем гараже стоит разобраться в ее видах и изучить ряд нюансов. Если не придерживаться определенных правил в процессе работы, то самостоятельно сконструированная вентиляция в металлическом гараже может оказаться бесполезной. А она является необходимой составляющей воздухообмена, потому что отвечает за проникновение свежего воздуха в металлическую конструкцию.

Система вентиляции в металлическом гараже является основной составляющей воздухообмена!

Подбор системы вентиляции и ее крепежа

Перед тем как приступить к созданию вентиляции, нужно осознать тот факт, что железный гараж на протяжении дня весной и осенью нагревается, а ночью сильно охлаждается.

Такие резкие температурные колебания приводят к тому, что на крыше и стенах гаража образуется конденсат. Этот процесс гарантирует повышение влажности, которая приводит к развитию коррозии на железе и негативно отражается как на автотранспортном средстве, так и на всех вещах, что сохраняются в гараже.

До того как начинать процесс установки вентиляции нужно подумать о ее креплении. Та система, которая подходит для кирпичной конструкции не применяется в железном гараже. Существует три вида вентиляции:

1. Естественная. Данный вид вентиляции основан на природном воздухообмене в металлической конструкции. Он является самым простым и самым распространенным.
2. Комбинированная. Данная конструкция работает при помощи вентилятора, который в принудительном порядке вытягивает отработанный воздух из помещения.
3. Механическая. Отличается от каждого из вышеописанных видов тем, что оснащена устройством, которое в принудительном порядке осуществляет как выброс отработанного, так и втягивание свежего воздуха. Данная система вентилирования тоже очень распространена среди владельцев гаражей из металла.

Чтобы сделать правильный выбор, оптимальный не только по характеристикам, но и по своим возможностям, нужно серьезно подойти к вопросу. Определиться с видом вентиляции рекомендуется еще на стадии ее проектирования, только так получится избежать разных переделок во время работы.

И еще, приобретайте только качественные составляющие (решетки, вентиляторы и т.п.), чтобы закрыть шахту вентиляции от мусора, грызунов и других неприятных моментов, которые могут раньше срока вывести систему из строя.

В основном большинство автомобилистов очень бережно относятся к своей машине. Они стараются регулярно отправлять ее на техобслуживание, занимаются тюнингом и стараются обеспечить комфортабельное место для стоянки и работы, а для этого обязательно нужно свести к минимуму образование конденсата в гараже. Вот поэтому важно подобрать подходящую вентиляционную систему.

Естественная вентиляция

Проще всего в металлическом гараже своими руками наладить естественную систему вентиляции. Этот метод является самым простым и не потребует больших временных и денежных затрат.

Принцип установки данного вида вентиляции основан на следующих правилах:

1. Переточные решетки, через которые свежий воздух проникает внутрь гаража, монтируются с внешней стороны входной двери, ближе к земле. Они должны быть хорошо утеплены, чтобы исключить возникновение повышенной влажности в виде конденсата.
2. На противоположной стороне гаража своими руками устанавливается дефлектор. Он монтируется на максимально возможной высоте, возле крыши.

На эффективность работы естественной вентиляции влияет максимальная разница между местом поступления воздуха и его выбросом. Для того чтобы увеличить разницу, можно использовать трубу, которая выводится над крышей минимум на полметра.

Повлиять на интенсивность работы естественной вентиляции можно, увеличив размер приточных решеток, установленных на ранее сделанное отверстие.

Чем он большее, тем интенсивнее будет обмен воздуха в гаражных помещениях. Оптимальный размер решетки — в два раза больше размера вентиляционного отверстия.

Очень важно, чтобы вентиляция была сделана с возможностью регулирования поворотов жалюзей. Тогда в теплое время года их можно полностью открыть, а с наступлением холодов держать полузакрытыми. Стоит следить за тем, чтобы жалюзи не закрывались полностью, иначе даже в гараже без подвала будет скапливаться сырость, что приведет к развитию грибка и ржавчины.

Вентиляционная система, даже такого простого вида, должна монтироваться после проведения определенных расчетов. Нельзя подбирать составляющие «на глазок». Железный гараж будет хорошо проветриваться, если за квадрат площади будет отвечать 1,5 см воздуховода. Если взять гараж в 15 квадратов, то для обустройства хорошей вентиляции потребуется установить вентиляционный канал диаметром 15*1,5 = 225 мм. Или две трубы по 112,5 мм.

Принудительная вентиляция

Железный гараж больших размеров с подвалом лучше оснастить вентиляцией принудительного вида, которая в принудительном порядке сможет осуществлять необходимый воздухообмен и предотвратит застой воздушных масс и скопление лишней влаги. Данная система делается по принципу естественной вентиляции, но работа каждой из шахт (приточной и вытяжной) усиливается при помощи вентилятора.

Вентиляция принудительного типа работает по принципу естественной, однако работа каждой из ее шахт усиливается с помощью вентилятора

Все трубы и решетки устанавливаются по тому же принципу, как и в системе естественной вентиляции. Единственная разница — всасывание и вывод воздуха происходит при помощи дополнительного оборудования (вентилятора).

Делая выбор в сторону принудительной системы, стоит в строгости придерживаться правил электротехнической безопасности. Любой железный гараж с подвалом склонен к образованию конденсата из-за разности температурного режима, поэтому повышенная влажность просто неизбежный факт.

Она должна вовремя выводиться из помещения, в противном случае излишне влажный воздух может спровоцировать развитие коррозии железного покрытия, деформацию проводки и раньше времени вывести из строя вентиляторы.

Чтобы избежать возможности удара электрическим током, электрооборудование и проводка должны быть хорошо изолированы. А при выборе электрооборудования стоит обратить внимание, чтобы в технических характеристиках всех приборов стояла отметка о возможности работы в условиях повышенной влажности.

Комбинированная вентиляция

Эта система воздухообмена хорошо подходит для небольших гаражей, но ее редко кто использует. Конструкция работает следующим образом. Воздух поступает по принципу естественной вентиляции, а после отработки выводится принудительно при помощи вентилятора.

В идеале лучше использовать обычный вентилятор мощностью в 100 Вт, который сможет осуществлять быстрый воздухообмен, чтобы воздух не застаивался внутри помещения.

Обслуживание вентиляции

Неважно, какая гаражная система вентиляции была выбрана для организации воздухообмена. Даже самые качественные составляющие через какое-то время должны очищаться от грязи и пыли.

Ведь только свободное проникновение воздуха в гараж сможет обеспечить необходимый воздухообмен, а если канал загрязнен и мешает проникновению воздуха извне, то такая гаражная вентиляция становится просто бесполезной.

Чистка всех составляющих должна проводиться ежегодно, только в этом случае воздухообмен в металлической конструкции будет хорошим. В противном случае начнет собираться конденсат, что негативно отразится на качестве хранения вещей, автомобиля, который стоит в гараже, и всем металлическом сооружении в целом.

Стоит ответственно отнестись к выбору, потому что качественная гаражная вентиляция — это залог сохранности автотранспортного средства, консервации и овощей в надлежащем состоянии.

Эффективная вентиляционная система способна поддерживать оптимальный температурный режим в помещении на протяжении всего года и бороться с сыростью.

Мы рассмотрели несколько способов, как сделать вентиляцию в металлическом гараже, чтобы она была эффективной и служила долгие годы. Необходимо сделать выбор и приступить к реализации идеи!

vozduhstroy.ru

Вентиляция в гараже — виды, преимущества, монтаж

Гараж – это дом вашего автомобиля. От воров авто защищают надежные ворота и прочные стены, но что защитит от не видимых врагов, которые наносят ущерб здоровью машины.

Затхлый воздух и высокая влажность, бич вашего четырех колесного друга, и только правильная вентиляция гаража сделанная своими руками может справится с ними.

Как сделать вентиляцию в гараже

Окружить автомобиль свежим воздухом можно тремя способами. Но, сначала давайте узнаем, каким должен быть поток воздуха для пребывания автомобиля и водителя в помещении.

Как написано в СНиП  (настольная книга архитекторов и строителей) цитата:

Система вентиляции гаража рассчитывается так, чтобы обеспечить постоянный приток свежего воздуха в объеме 180 литров в час.

Эта норма распространяется только на Россию, в Европе требования к воздухообмену в двое больше — 360 литров/час.

Поэтому автолюбители ориентируются больше на европейский показатель, который считается более надежным и безопасным. Ну а теперь к главному.

Вентиляция бывает:

1. Естественная. Построена на разнице температур внутри помещения и улицы.
2. Комбинированная — делается с помощью принудительной вытяжки воздуха из помещения и естественного притока свежего.
3. Механическая. Тут воздухообменом занимаются специальные устройства — моноблок и модуль, они принудительно втягивают свежий воздух, а отработанный воздух выбрасывают на улицу.

Я думаю на механической системе заострять внимание не стоит — дорого, модуль будет стоить не меньше 1200 у.е, а моноблок все — 2000 долларов. Устанавливать всю аппаратуру должен специалист.
Лучше сделать вентиляцию в гараже своими руками, поэтому выбираем естественную или комбинированную систему вентиляции.

Естественная вентиляция

Самый дешевый и наиболее распространенный способ вентиляции гаража. В самом начале строительства стоит сделать 2 отверстия в стенах для вентиляции:

1. Отверстие расположенное у пола (высота минимум 10 см ) — приточное. Труба которая проходит через нее поднимается выше уровня земли на 30 см, конец трубы закрывается сеткой и крышей ( конусной ).
2. Отверстие ниже потолка потолка на 10 см — вытяжное. Трубу поднимаем выше крыши на 0,5 м, защищаем от осадков так же, колпаком и сеткой. Для оптимальной работы вентиляции нужно, чтобы оба отверстия располагались по диагонали (на противоположных стенах ).

Рассчитаем диаметр входного и выводного канала. Для этого надо использовать такое соотношение:
На 1 квадратный метр диаметр воздуховода должен быть 15 мм. Например, гараж 6 на 4 м. Площадь получается – 24 м². Умножаем 24 на 15, получается, что диаметр вентиляционного отверстия должен быть = 360 мм.

Схема проста и не надо делать никаких серьезных переделок гаража. Приобретаете трубы, проверяете по данной формуле диаметр отверстий, уже предусмотренных при строительстве. Так же можно сделать и вентиляцию погреба в гараже.

Вот только дешево, получается не всегда выгодно. Могут возникнуть проблемы, как и при естественной вентиляции в доме: нет разницы температур и нет притока свежего воздуха. Еще одно условие  – разница по высоте между двумя каналами должна составлять — 3 м.

Только тогда поток воздуха будет работать максимально хорошо. Стоит также поставить затворки на отверстия и утеплить трубы на выходе. Дверками можно регулировать поток воздуха зимой.

Комбинированная приточно-вытяжная вентиляция

Такая система похожа на предыдущую. В помещении так же делается два отверстия: 1 – приточное (у пола), второе – вытяжное (у потолка). Здесь нет зависимости от расположения отверстий.

Их можно размещать на одной стене и даже на одном уровне. Главное, не размещайте входной и выходной канал на против друг друга, воздушная цепь замкнется, и свежий воздух не будет попадать в помещение.

Фишка комбинированной системы – принудительная вытяжная вентиляция с помощью встроенного в выводной канал вентилятора. Такой способ воздухообмена действует по принципу нагнетания давления: отработанный воздух удаляется из помещения, а на его место приходит свежий.

Комбинированная вентиляционная схема может работать круглый год, вентилятор потребляет мало электро энергии в пределах 100 Вт, устанавливать его желательно в утепленный воздуховод. Можно приобрести модель которая предусматривает бесшумную работу и минимальную потерю тепла в зимний период.

Принудительная вентиляция в гараже и погребе – самый оптимальный вариант в соотношении цена — качество. Ширину каналов рассчитывают по аналогии с естественной вентиляцией.

В плане обслуживания требуется постоянная проверка нормальной работы вентилятора. В принципе, можно поставить реле для автоматического отключения.

Посмотрите видео: Вентиляция гаража

alina-sharapova.ru

как сделать по всем правилам

Как правильно сделать вентиляцию в гараже

Вентиляция для гаража довольно важна, ведь при высокой влажности автомобиль быстро придет в негодность и потребуется дорогой ремонт. Именно для создания наилучших условий для хранения и делается вентиляция в гараже.

В первую очередь надо определить, какая вентиляция лучше для гаража, ведь есть несколько видов. После этого надо решить, как в гараже правильно сделать вентиляцию, ведь от не правильной установки она просто не даст нужного результата.

Сегодня мы расскажем, как правильно сделать в гараже вентиляцию и все при этом предусмотреть.

Устройство вентиляции

Правильная вентиляция та, которая обеспечивает приемлемую влажность воздуха в помещении. Прежде чем думать, как сделать в гараже вентиляцию, надо знать принцип ее работы и варианты изготовления.

Перед выбором стоит посмотреть фото и видео и собрать больше информации, это лишним точно не будет.

Устройство вентиляции в гараже может делаться в двух вариантах:

Естественная	Когда создаются условия для естественного движения воздуха. Это эффективно в небольших помещениях. Тем более ее без проблем можно сделать своими руками и это значительно снизит затраты. Цена оборудования тоже довольно невысокая и ее можно сделать без особых проблем.
Принудительная	В этом варианте воздух движется при помощи вентиляторов. В железном гараже сделать вентиляцию можно, но будет крайне сложно.

Внимание: Для определения варианта системы, надо сделать расчет вентиляции гаража, тогда вы сможете сразу увидеть, какой вид вентиляции подойдет в вашем случае.

 Итак:

• Если возникает необходимость в создании вентиляционной системы, то конечно, обязательно учитывается ряд важных особенностей и нюансов, только в этом случае, можно все сделать правильно и качественно.
• Говоря о создании качественной вентиляции, вы должны отчетливо понимать, что она ассоциируется с постоянным поступлением свежего воздуха, а значит, вы должны отчетливо понимать, кто станет заниматься такой работой.

Внимание: прежде чем думать, как сделать вентиляцию в гараже надо и учесть систему крепления. Ведь вентиляция металлического гаража не позволяет сделать крепление как в кирпичном. Поэтому крепеж надо учитывать сразу.

• Естественная вентиляция, как правило, строится по принципу природного проникновения воздуха в помещении. Сегодня такой вид вентиляции считается наиболее распространенным.
• Но есть еще и комбинированный вид вентиляции, он, как правило, ассоциируется с принудительной вытяжкой тех потоков воздуха, которые уже были отработаны.
• Механическая вентиляция отличается от этих вариантов тем, что здесь воздухообмен будет осуществляться при помощи специальных средств, они в свою очередь, способны втягивать свежий воздух, выбрасывая тем самым грязный воздух. Конечно, не тяжело понять, что и такой вид вентиляции распространен.

Как выбрать вентиляцию: полезные советы

Как только, вы станете выбирать вентиляцию, вы должны руководствоваться некоторыми важными критериями и факторами, ведь только так можно сделать все правильно.

Вообще нужно определиться с видом системы вентиляции еще на стадии проектирования гаража, тогда в любом случае, вы сможете правильно подобрать ее, исключая те или иные переделки, а значит, все зависит только от вас.

Внимание: Всегда нужно учитывать и то, что на вентиляционные отверстия обязательно принято устанавливать качественные решетки, или жалюзи, сделать это нужно в любом случае. Ведь таким образом, можно защитить систему вентиляции от мусора, грызунов и т.д.

Если вы желаете подобрать систему вентиляции для отапливаемого гаража (см. Отопление гаража своими руками: какое лучше), то знайте, что лучше всего выбирать механическую систему вентиляции, тот гараж, в котором нет отопления, должен быть оснащен системой естественной вентиляции, так как это наиболее разумное и правильное решение.

Как делается вентиляция

Чтобы сделать вентиляцию, прежде всего, вы должны отчетливо понимать, какую сумму денег, вы готовы потратить на это. Ведь если говорить об идеальной и качественной вентиляционной системе, то вы должны понимать, что она обойдется прилично.

Но если таких денег у вас нет, то лучше всего создавать вентиляцию своими руками, учитывая важные тонкости и особенности работы. Лучше всего выбирать, как естественную, так и комбинированную систему вентиляции, так как оба варианта востребованы и распространены.

Естественная вентиляция

Система естественной вентиляции также востребована и популярна, сегодня многие выбирают ее, чтобы лично убедиться в том. Ведь это не только эффективный, но и простой способ для вентилирования гаража, а значит, можно смело воспользоваться им, чтобы лично убедиться, что так и есть.

Схема естественной вентиляции в гараже

Итак:

• Говоря о притоке воздуха в гараж, то он будет обеспечиваться за счет расположенных со стороны ворот, это касается и приточных отверстий, они в свою очередь, защищены решеткой, жалюзи.
• Вы должны понимать, что естественная вентиляция – является не только дешевым, но и вполне доступным способом организации воздухообмена внутри помещения. Поэтому всегда можно выбрать именно его, желательно сделать это, еще на стадии проектирования вашего гаража.
• Приточное отверстие будет расположено у пола, а что касается вытяжного отверстия, то его принято располагать у потолка. Вы должны сделать так, чтобы схема работы была правильной, таким образом, приточные и вытяжные отверстия будут расположены по диагонали.

Внимание: Для естественной вентиляции надо правильно выбрать сечение трубы. Иначе система может и не справится с большими объемами воздуха.

Комбинированная вентиляция

Важно отметить, что комбинированная вентиляция сегодня пользуется не меньшей популярностью, на самом деле, это не тяжело объяснить, ведь основное преимущество в том, что такая вентиляция оснащена встроенными вентиляторами, а значит, не тяжело догадаться, что схема будет работать по принципу нагнетания давления.

Вытяжка комбинированной вентиляции

• Такая вентиляция отличается долговечностью и надежностью, поэтому многие выбирают именно ее, теперь вы сами должны понять, почему они это делают.
• Как только воздух загрязняется, то он покидает помещение, соответственно на его смену приходит свежий воздух, а значит, теперь в помещении будет царить благоприятный микроклимат, что является наиболее важным преимуществом.
• Более того именно такая вентиляция славится еще и тем, что она способна функционировать и работать круглый год, а ведь это так важно.

Внимание: В любом случае, теперь нужно понимать, что именно принудительная вентиляция для некоторых людей является наиболее оптимальным, в некоторых случаях даже единственным оптимальным вариантом, который идеально подходит, как по качеству, так и по цене, и вы оцените это в любом случае.

• Такая система способна сочетать в себе как естественную, так и механическую части системы вентиляции, а значит, она не может не пользоваться успехом и популярностью.

Внимание: Чтобы можно было правильно организовать принудительный отток воздуха из гаража, необходимо установить электрический вентилятор.

• Во время работы вентилятора, тот воздух, который будет отработан, выталкиваются в атмосферу, таким образом, происходит освобождение места для свежего воздуха, который поступает естественным путем, т.е. через приточную трубу.

Внимание: Как только вы станете выбирать вентилятор, то нужно учитывать потребляемую мощность такого устройства, также это касается и беспрерывного режима работы. Тогда можно будет сделать правильный выбор устройства данного типа.

Принудительная вентиляция

Такая вентиляция, как правило, строится на работе двух механизмов, они в свою очередь, функционируют в автоматическом режиме. Механическая вентиляция также пользуется особым успехом на сегодняшний день, ведь она отличается долгим сроком службы и практичностью.

Схема принудительной вентиляции

• Более того, как утверждают специалисты, такая вентиляция является наиболее эффективной, но в любом случае, каждый из видов вентиляции обладает преимуществами и недостатками.
• Это значит, что прежде, чем выбирать ту или иную систему вентиляции, вы должны внимательно ознакомиться, как с положительными, так и отрицательными ее сторонами, решая тем самым многие проблемы.
• Например, любая вентиляция должна выполнять тщательно и качественно одну задачу – удалять водяные пары, которые попали в помещении вследствие дождя или снега.
• Также обязательно учитывайте и то, что именно вентиляция должна удалять конденсат с потолка, стен, просушивать кузов автомобиля, когда будет совершена езда по мокрым улицам.

Но при этом вы должны понимать, что все это будет сделано только в том случае, если вентиляция действительно станет отличаться высоким качеством и надежностью, поэтому стоит выбирать ее тщательным образом, не забывайте об этом.

• Также вентиляция в гараже необходима и для того чтобы можно было насладиться благоприятным микроклиматом в помещении. Для этого нужно понимать, что учитывается и материал, из которого построен гараж. В любом случае, вы должны постараться сделать так, чтобы вы дышали исключительно чистым воздухом.

Как сделать вентиляцию в железном гараже вы теперь можно разобраться. Ведь инструкция есть и указаны асе правила установки.

Проводится и вентиляция кессона в гараже, хотя это и не обязательно. Самое главное в принудительной вентиляции, это правильно подобрать двигатель.

Ведь здесь надо помнить, что не стоит брать по мощности впритык, надо делать запас в сторону увеличения и только тогда механизму будут работать долго.

1pogarazham.ru
