Поворотная лестница на второй этаж своими руками пошаговая инструкция – Чертежи лестницы на второй этаж с поворотами

Деревянная лестница на второй этаж своими руками пошаговая инструкция

Популярность древесины в строительстве имеет множество объяснений, это экологически чистый материал с высокими эксплуатационными показателями. Строительство деревянной лестницы своими руками потребует времени и определенных знаний.
Существует много видов лестниц, рассмотрим монтаж самой популярной и востребованной маршевой конструкции.

Подготовительные работы

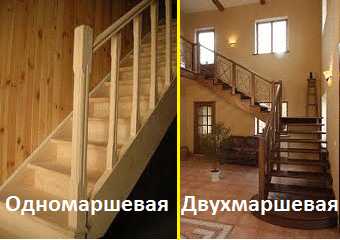

Маршевые лестницы разделяются на два основных вида: одномаршевые и двухмаршевые. Две эти конструкции можно собрать без привлечения специалистов.



Перед строительством требуется определиться со следующими показателями:

• Высотой между перекрытиями этажей;
• Какая имеется свободная площадь для установки конструкции;
• Под какую максимальную нагрузку будет рассчитана лестница;
• Вид перил и ступеней, а также их ширина.

Инструменты и материал

В процессе строительства лестницы используют древесину хвойных пород, за счет низкой стоимости и легкой обработки.

Необходимый материал

• По проекту конструкции лестницы приобретаются доски необходимых размеров;
• Брус для ступеней более 40 мм толщиной;
• Брус для косоуров 5х25 см;
• Балки для подступени более 30 мм;
• Балки для проступи более 30 мм;
• Поручни, балясины, перила;
• Саморезы, шурупы и анкерные болты.

Необходимый инструмент для строительства

• Карандаш, линейка, рулетка;
• Электродрель;
• Ножовка по дереву и металлу;
• Молоток;
• Шуруповерт;
• Рубанок и стамеска;
• Наждачная бумага с разной зернистостью.

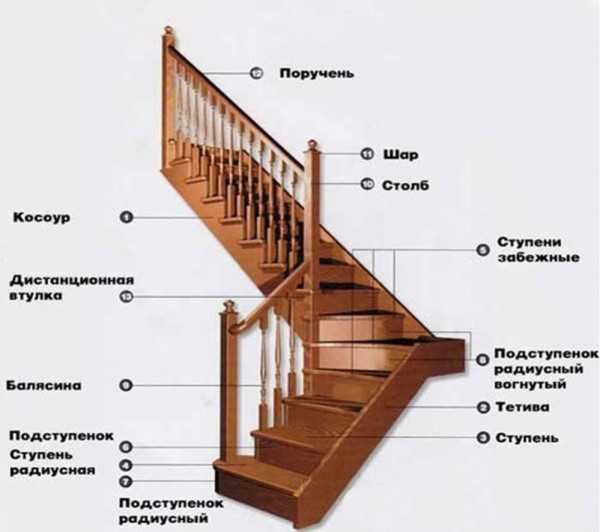

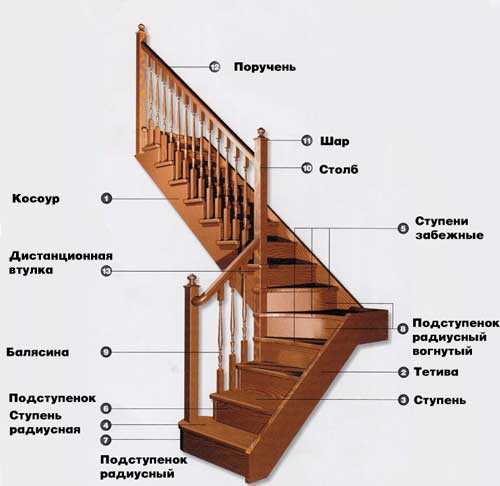

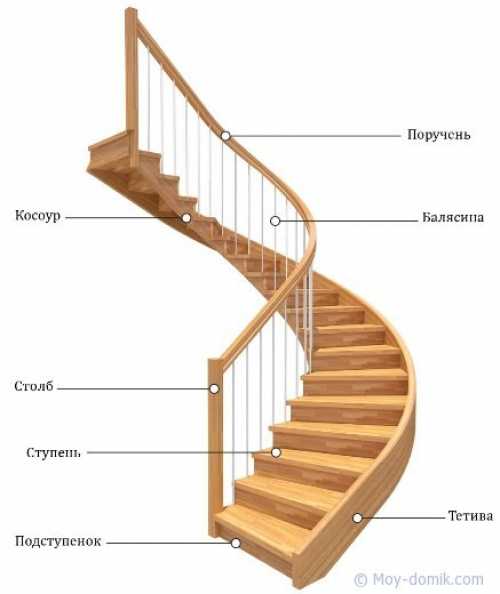

Главные детали конструкции

Самым значимым элементом деревянной лестницы является косоур, так как практически вся нагрузка происходит именно на него. Тетива может заменить косоур.



В виде деревянных балок представлены ступени. Их конструкция состоит из подступени и проступи, форма ступеней может быть разной: поворотной, прямоугольной или радиусной.
Для ограждения используют балясины, формы также могу быть разнообразными, все будет зависеть от предпочтений хозяина.

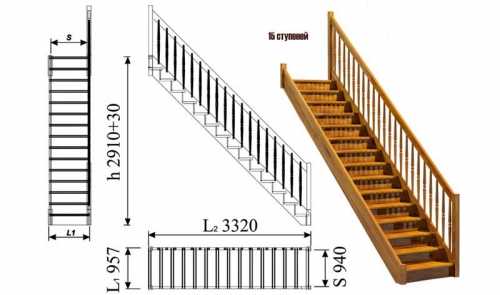

Расчеты деталей маршевой деревянной лестницы

На первом этапе рисуется проект и рассчитывается необходимый материал. Проектирование является самым сложным и долгим технологическим процессом, который можно разделить на следующие шаги:

• Здесь необходимо замерить высоту лестницы, для этого потребуется к высоте потолков прибавить ширину межэтажного перекрытия;
• Высчитывается, какая будет высота подступеней и общее количество ступеней. Для расчета ступеней общая высота конструкции делится на высоту подступеней;
• Самое распространенное и удобное расстояние ширины проступи считается 30 см;
• Для удобной эксплуатации, и чтобы можно было перенести мебель, ширину лестницы рекомендуется выбрать 1,2 м;
• Длина конструкции высчитывается умножением количества ступеней на ширину проступи;
• При самостоятельной установке важным размером считается высота просвета, показатель должен составлять не меньше 1,95 м;
• Длина косоура высчитывается по формуле: длина конструкции х 2 + высота х 2.

Монтаж деревянной лестницы своими руками

Пошаговая инструкция по установке деревянной лестницы своими руками:

• На первом этапе балки для косоуров обрезаются сверху и снизу по длине лестницы;
  Для ступеней делаются в балке проемы. Для этого отмечается ширина проступи на угольнике и минус 2 см высота подступени. Полученная разметка переносится карандашом на внутреннюю поверхность балки. Используя электрический лобзик, удаляются лишние части;
• Косоур устанавливается на свое месторасположение, при правильной установке его верхняя часть будет касаться перекрытия, а в полы нижнего этажа должен упираться нижний конец. Количество косоуров в стандартной лестнице два, но при больших нагрузках их число может быть и больше;
• Здесь происходит крепление всех деталей;

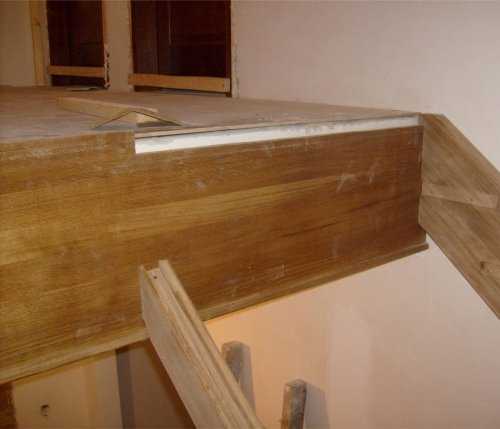

• Между собой крепятся косоуры с помощью анкерных болтов к балке. Если предоставляется произвести крепление к стене, то это необходимо сделать, также анкерными болтами;

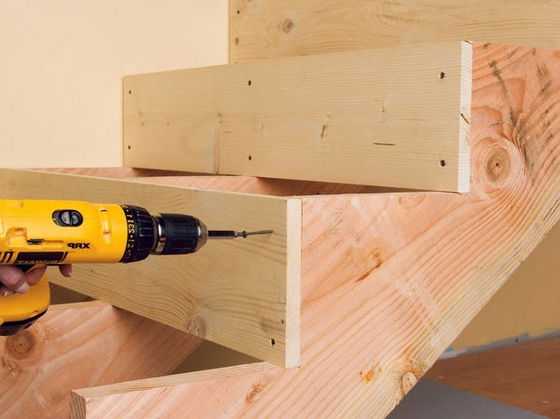

• После распиливается балка на необходимое количество подступеней, зашкуриваются и выравниваются. С лицевой стороны происходит крепление косоуров с помощью саморезов. Шляпки, которые остались на виду можно зашпаклевать;
• В процессе установки проступей, необходимо на количество ступеней распилит балку, а после, происходит их крепление саморезами;
• На последнем этапе устанавливаются на конструкцию балясины, крепление деталей происходит с помощью шпилек, а для перил применяют саморезы.

Сборка деревянной лестницы своими руками завершена, все, что остается сделать, это обработать дерево пропитками от насекомых и окружающих воздействий, а потом можно покрасить конструкцию.

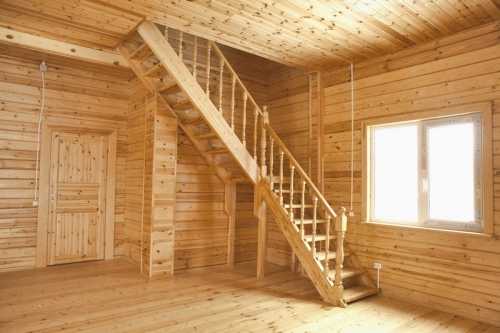

Конструктивные особенности лестницы с поворотом

Существует три вида конструкции лестниц с поворотом:

• Круговые лестницы устанавливаются около несущей стена, угол оборота имеют 360 градусов. Для лестниц маршевого типа этот вид не подходит, так как конструкция занимает много площади, а высота второго этажа не позволит произвести установку, но для винтового типа идеально подходит;

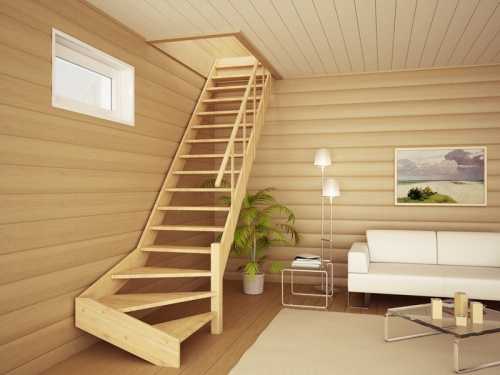

• Деревянные четвертьоборотные лестницы устанавливаются в углу помещения, угол оборота будет составлять 90 градусов;
• Полуоборотные конструкции устанавливаются возле несущих перегородок, угол оборота 180 градусов.

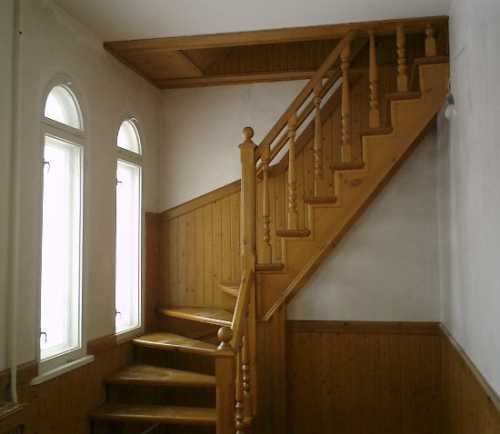

Самая распространенная конструкция лестницы с поворотом представлена в виде 2-ух маршей и нескольких ступеней в месте разворота. Средняя ступень поворота в большинстве случаях служит точкой преткновения.

Для повышения комфортности передвижения по клиновидным ступеням, требуется произвести специальные расчеты, по уширению пропорционально забежных ступеней за счет площади прямых. Конструкция поворотной лестницы будет осложнена, но значительно повысит комфорт спуска и подъема по ступеням. Для строительства такой деревянной лестницы на второй этаж своими руками потребуется определенный опыт и знания технология монтажа, эту работу лучше доверить специалистам.

Похожие материалы

stroitelnyj-portal.ru

в дом своими руками на второй этаж

Что нужно знать в первую очередь, когда вы собираетесь создавать лестницу на второй этаж? Конечно же, ее конфигурацию и материалы, из которых будут состоять элементы.

Конфигурации лестничных конструкций

При наличии свободного пространства на первом этаже самым простым вариантом устройства конструкции своими руками будет обычная маршевая лестница. Именно ее сделать легче всего, так как она не требует кропотливых расчетов.

Маршевая лестница – это конструкция, состоящая из ряда прямых ступеней.

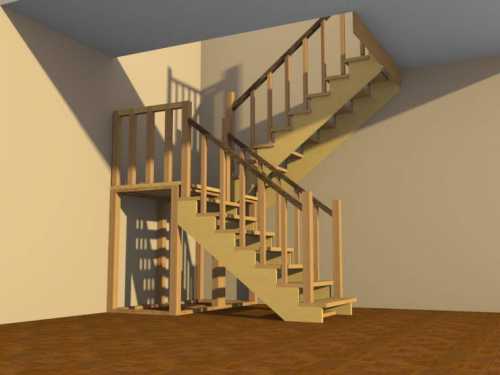

Отдельным видом ее является прямая лестница с поворотом на 90 градусов, иными словами, Г-образная конструкция. Такую лестницу на второй этаж можно делать при недостатке свободного пространства для обычной прямой конструкции.

Винтовая лестница для сооружения своими руками представляет довольно сложный вариант. Пошаговая инструкция ее создания включает расчет забежных клиновидных ступеней и радиуса, который и ляжет в основу спиралевидной формы лестницы.

Когда вы решили, где именно будет стоять ваша лестница на второй этаж, определитесь с материалом. Это второй этап в пошаговой инструкции, который определит стоимость конструкции и саму возможность создания лестницы своими руками.

Вы можете выбрать дерево, металл или камень.

Бетонные конструкции на второй этаж рассматривать смысла не имеет, потому как смотрятся они не лучшим образом и достаточно трудно изготавливаются своими руками.

Создание деревянной лестницы своими руками проще всего. Во-первых, материал просто найти и приобрести. Во-вторых, он легко поддается обработке. В-третьих, хорошо сочетается практически с любым интерьером.

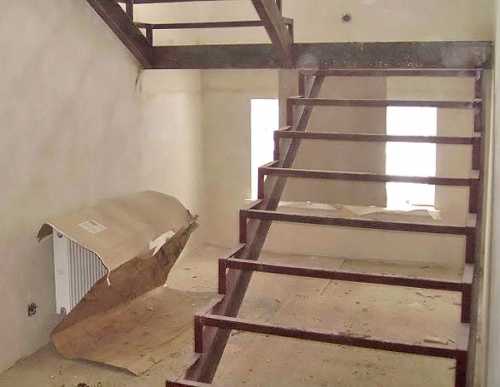

Металл также может вполне гармонично сочетаться с внутренним убранством дома, особенно, когда лестница имеет кованые элементы. Но сам материал поддается обработке чуть хуже, чем дерево. Если в первом случае вы абсолютно самостоятельно можете создать любую деталь, то во втором случае, для того чтобы сделать подъемную конструкцию своими руками, вам придется владеть навыками сварки.

Популярными вариантами лестниц являются комбинированные виды, в которых используются оба материала – и металл, и дерево. В таком случае каркас может быть металлическим, а обшивка деревянной. Сверху дерево можно обложить плиткой из натурального или искусственного камня.

Если говорить о выборе дерева, то предпочтение лучше отдавать лиственнице, дубу или буку. Сосна и ель хоть и дешевы, но менее удобны и при строительстве, и в процессе эксплуатации. Не советуют использовать деревья, которые через некоторое время начинают активно выделять смолы.

Следующий этап пошаговой инструкции – определить, каким будет каркас по типу.

Лестница может быть либо на косоурах, либо на тетивах, либо на больцах.

Создание деревянной лестницы на косоурах потребует конструирования двух опорных балок с вырезами под ступени, на которые последние и будут устанавливаться. Возможна установка и на одном центральном косоуре. Обычно такие конструкции делают на металлическом каркасе, но придают особое значение креплению.

Тетивы – это опоры ступеней, в которых для последних вырезы сделаны внутри. Таким образом, ступень как бы вставляется в тетиву.

Больца – это штыри, которыми ступени скрепляются друг с другом. Данный вариант металлической или деревянной лестницы может быть выполнен без косоуров или тетив, или только с одной опорой. Обычно лестницу на больцах устанавливают у стены, к которой и крепятся ступени.

Конструкция хороша тем, что не занимает много свободного пространства и идеально впишется в интерьер в стиле минимализм или хай-тек.

Параметры лестницы и их расчеты

Следующий этап в пошаговой инструкции – это расчет элементов металлической и деревянной лестницы своими руками. Что нужно знать для самостоятельного изготовления конструкции?

Вы должны владеть информацией о том, какая у нее будет длина, высота, сколько ступеней в ней будет, какую нужно делать ширину проступи и высоту подступенка. Все это рассчитать достаточно легко.

Высота лестницы – это расстояние от пола до потолка, к которому нужно прибавить толщину перекрытия.

Если пол и потолок разделяют 250 см, то общая высота конструкции будет около 280-300 см.

Ширина лестницы – это также важный параметр, который влияет на удобство ее эксплуатации. Но в частном доме ее можно сделать около 90-100 см, так как подниматься и спускаться одновременно будут минимум два человека. Если вы делаете конструкцию лестницы на мансарду своими руками, то ширина ее может быть всего 65-70 см.

Если площадь дома вам позволяет, ширина лестничного марша может быть 125 см.

Для конструкций с шириной в 90 см обязательным условием является наличие опор с обеих ее сторон. С одной стороны опоры можно делать только в том случае, если лестница будет примыкать к стене. Ширина в 70 см может быть выбрана не только для конструкций, ведущих на мансарду, но и в зданиях, не предполагающих проживания хозяев постоянно. Например, в небольшом двухэтажном садовом домике.

Наклон конструкций в идеале должен варьироваться от 37 до 40 градусов.

Если наклон будет небольшим, лестница займет много места, если наклон, напротив, будет слишком крутым, подниматься по ней будет крайне тяжело.

И все же, основное внимание в пошаговой инструкции уделяется параметрам ступеней, так как от них зависит и длина лестницы, и необходимость или отсутствие таковой в создании маршевой площадки. От ступеней всецело зависит удобство поднятия.

Рассчитать ширину проступи и высоту подступенка можно по специальным формулам. Существует их три вида.

В основе главной лежит параметр величины шага: S=2x+y, где S – это и есть величина шага, х – это величина проступи, у – это высота подступенка. Средняя величина шага, принятая за стандарт, равна 64-66 см.

Другие формулы называются формулами удобства и безопасности.

Если вы хотите своими руками создать безопасную лестницу, рассчитывать параметры элементов ступеней нужно по формуле x+y=45.

Если хотите создать удобную лестницу, рассчитывать ступени нужно по формуле x-y=12.

Зная высоту подступенка, вы может вычислить количество ступеней, которое будет у вас в конструкции. Для этого нужно общую высоту лестницы разделить на высоту подступенка.

Конечно, можно воспользоваться и усредненными значениями параметров. Ширина проступи может варьироваться от 22 до 30 см, а высота подступенка от 12 до 20 см.

При количестве ступеней больше десяти, специалисты рекомендуют делать маршевую площадку.

При устройстве лестницы не следует забывать об опорных конструкциях типа перил. Без них можно обойтись только в том случае, если количество ступеней меньше трех. Высота опорных столбов должна быть около 80-100 см. Ширина между балясинами обычно составляет 15 см. Лестницу нужно делать с тем расчетом, чтобы она выдерживала нагрузку около 230 кг, а перила должны остаться устойчивыми при нагрузке в 100 кг.

Если в доме есть маленькие дети, конструкцию, которую вы собираетесь делать своими руками, нужно учитывать соразмерно и с их физическими возможностями забраться по лестнице.

Так, высоту подступенка лучше всего делать 12 см и 10 см между балясинами.

Создание лестницы в доме: пошаговая инструкция

Рассмотрим самый простой вариант создания лестницы из дерева на косоурах. Когда все расчеты проведены, а все материалы закуплены, можно приступать к монтажу.

Шаг первый — косоуры

Сначала нужно нанести разметку на доски, отобранные для косоуров, и выпилить зубцы по размерам ступеней с помощью электролобзика. Лучше это делать, прикладывая к доске заранее заготовленное лекало. Работа с деревом хороша тем, что все элементы можно скрепить друг с другом саморезами и гвоздями. Когда косоуры готовы, их нужно установить в отведенной для конструкции место и начинать устанавливать ступени.

Шаг второй — ступени

Поступенки и проступи прибивают к вырезам косоуров. Сами же элементы ступеней выпиливаются из дерева довольно просто по заранее просчитанным параметрам. Если вы желаете сделать своими руками очень надежную конструкцию, ступени лучше всего устанавливать на кобылки, которые фиксируются к косоурам.

Шаг третий – опоры

Когда ступени установлены, лестница практически готова. Осталось лишь установить перила и балясины. Опоры фиксируются к ступеням или косоурам металлическими шпильками. Затем балясины срезаются под выбранным углом лестницы и на них устанавливаются перила.

Шаг четвертый – обработка

Она заключается в шлифовке древесины и ее покраске. Для того чтобы дерево служило долго, на ступени можно положить ковер или отделать их плиткой с рифленым покрытием.

Если вы не желаете создавать простую конструкцию, а хотите видеть в своем доме именно винтовой вариант, то проще заказать комплект элементов и самостоятельно его смонтировать.

При этом следует учитывать, что ступени такой конструкции с одной стороны будут крепиться к стойке, а с другой – к ним будут крепиться перила. Стойку нужно выбирать из металла. Обычно для этого используют трубу с толстыми стенками. Именно в винтовом варианте лестницы часто для ступеней применяют утиный шаг, используя подъемные элементы разных размеров.
