Как скрепить между собой стропила – Сращивание стропил по длине — 5 способов с пошаговыми инструкциями!

Соединение стропил между собой — Всё о кровле

Соединение деревянных стропил

Соединение стропил необходимо при наращивании элементов, стыковке с мауэрлатом, в коньке, с дополнительными элементами системы (стойки, затяжки). Способы крепления деревянных конструкций выбираются в зависимости от схемы стропильной системы, предпочтений мастера, характеристик пиломатериала. При этом обычно используется строганый брус либо сращенные по ширине доски.

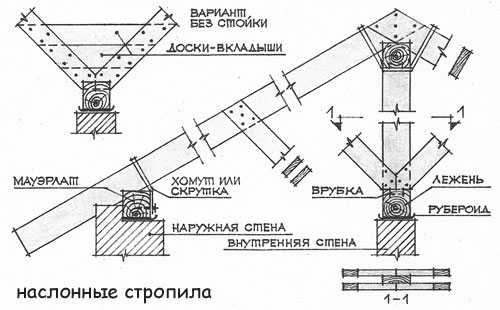

Схема креплений стропил.

Существуют наслонные, висячие стропила, передающие нагрузку от силового каркаса крыши на стены неодинаково.

Дополнительными элементами являются:

Они придают пространственной конструкции необходимую жесткость, увеличивают эксплуатационный ресурс, безопасность пользования. При любом типе соединения используются крепежные элементы.

Наращивание стропил

При больших габаритах здания стандартной длины пиломатериала недостаточно, поэтому брус приходится наращивать. Соединение стропил по длине производится несколькими технологиями:

Схема сращивания стропильных ног.

• внахлест – не требуется подрезка концов деталей, нахлест не меньше 0,7-1,2 м, шахматное расположение метизов;

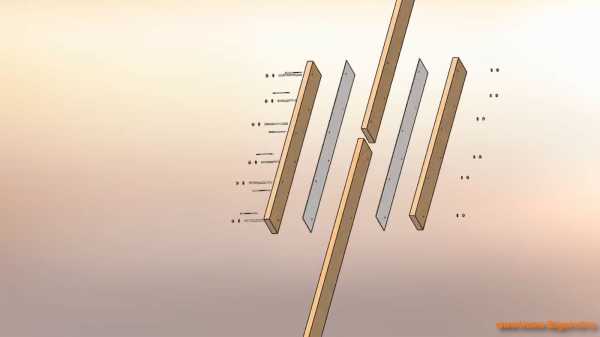

• встык – элементы фиксируются зубчатыми пластинами либо деревянными накладками, саморезы располагаются со смещением;
• на прогон – узел усиливается опиранием на продольный брус либо доску;
• косым прирубом – угловой рез пиломатериала, фиксация в сквозное отверстие шпильками/болтами (10-14 мм) с широкими шайбами;
• «три доски» – двойной нахлест, излишнее увеличение веса стропильной системы, максимальная жесткость, прочность конструкции.

Последним способом соединения стропил пользуются при изготовлении сложных крыш мансардного, шатрового типа. Пустые промежутки после узла соединения заполняются обрезками пиломатериалов. используя одинаковые по толщине доски.

Соединение стропил с опиранием на прогон позволяет увеличить темп работ – все заготовки одного ската имеют одинаковый размер, отпиливаются по шаблону. При использовании фахверковой технологии строительства металлические детали для фиксации традиционно заменяют врубкой всех элементов друг в друга. Это обеспечивает максимальную жесткость. Способ косого переруба чаще применяется для висячих стропил, стыковое соединение – для наслонных вариантов.

Верхний коньковый узел

Стропила в сопряжении скатов в коньке опираются друг на друга либо на коньковый прогон. В первом варианте применяют шаблонный метод:

• треугольные конструкции подготавливаются заранее;
• по месту монтируются крайние треугольники;
• по ним натягивается шнур с соблюдением горизонтали;
• устанавливаются средние конструкции.

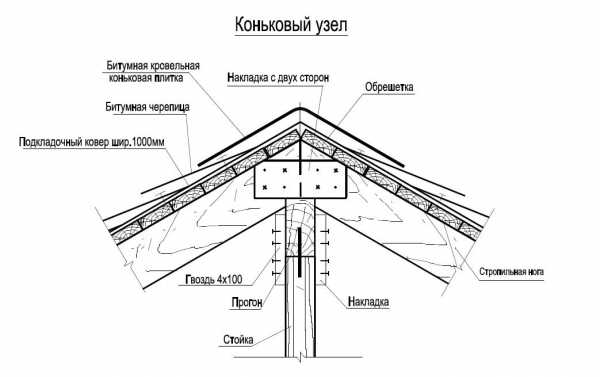

Схема сращивания стропил в районе конька.

Соединение стропил в коньке прогоном не требует контроля горизонтали шнуром, ориентиром является сам прогон. Не требуется предварительная сборка стропильных ферм, крыша собирается из поданного наверх пиломатериала по месту.

Соединение конькового узла выполняется по одной из трех технологий:

• внахлест – концы стропил обрезаются после фиксации друг к другу гвоздями, саморезами, поперечными пластинами;
• шип-паз – соединение аналогично предыдущему, однако каждый край имеет выборку в полдерева;
• подрезкой торцов – стык стропил выполняется строго вертикально, угол реза размечается по месту, элементы упираются друг в друга.

Все соединения должны иметь одну степень свободы, минимальную. Это обусловлено усадкой пиломатериала в первые 1,5-2 года. В противном случае конструкция будет ослабевать, разрушаться под собственным весом. Поэтому крепление болтами либо шпильками в сквозные отверстия всегда предпочтительнее гвоздей, саморезов.

Стропила также могут фиксироваться специальными шарнирными металлическими элементами, надеваемыми на брус либо крепящимися к нему саморезами.

Это незначительно повышает стоимость строительства, однако резко увеличивает ресурс, ремонтопригодность кровли. Соединение с двумя степенями свободы применяется в сложных конструкциях.

Нижний узел опирания

В нижней части (сопряжение скатов крыши со стенами здания) стропила опираются на продольный брус, называющийся мауэрлатом. Его фиксируют в верхнем периметре стен такими способами, как:

• обвязка проволокой;
• надевание на закладные шпильки;
• вмуровывание в бетонную заливку, кирпичную кладку.

Варианты врубки стропил в балку.

В зависимости от схемы расположения стропил, нагрузки либо раздвигают стены здания, либо сжимают их. Жесткий узел соединения стропил с мауэрлатом имеет две разновидности:

• подпорный брус – стропила обрезаются под углом, опираются на мауэрлат внутри периметра здания либо за его пределами;
• врубка в опорный брус – величина седла ограничена третью высоты пиломатериала для сохранения несущей способности.

Чтобы соединить на мауэрлате врубку, используется три метиза: один проходит сквозь всю толщину ноги под углом 90 градусов, два других крепятся по бокам. При опирании на мауэрлат первым способом боковой сдвиг исключается креплением с обеих сторон опорных уголков. Существует вариант опирания на затяжку, когда на мауэрлат ложатся поперечные балки, выходящие за периметр стен. Треугольная стропильная ферма опирается на эти балки, брус фиксируется аналогично врубке тремя саморезами либо гвоздями.

Основным назначением затяжек является компенсация раздвигающих стены нагрузок.

Они воспринимают усилия со стропильных ног, изменяют их направление на вертикальное, что благоприятно для ресурса коробки здания.

Для склонных к усадке деревянных коттеджей часто используется скользящий металлический крепеж. Он добавляет пиломатериалу необходимую степень свободы в продольном направлении. Эта технология обеспечивает максимальную ремонтопригодность кровли, все нагрузки компенсируются самой системой.

Схема поперечной схватки стропил.

Дополнительные элементы имеют собственные методы крепления:

• дощатый ригель пришивается к ногам внахлест;
• брусковый ригель врубается в седла обеих ног;
• стойки обычно врубают в ноги, соединяют уголками к балкам-стяжкам;
• коньковый прогон ввиду большой длины наращивается указанными выше способами;
• стропила врубаются седлами в коньковый прогон.

Шаблонная технология изготовления стропильных ферм всегда предпочтительнее сборки по месту. В этом случае скаты гарантированно имеют прямоугольную, а не трапециевидную форму, что облегчает укладку кровельного материала, обеспечивает максимальную эстетику восприятия.

При использовании врубки низа стропильных ног в мауэрлат седло может выпиливаться в любом элементе конструкции в зависимости от необходимой величины свеса карниза. На практике мауэрлат выпиливают реже, чем брус, из которого изготавливают стропила.

В вальмовых крышах каждая стропильная нога состоит из двух деталей, стыкующихся под углом друг к другу. Способы фиксации бруса, досок в этом случае не отличаются от вышеуказанных. Чаще всего используется метод в три доски с заполнением внутреннего пространства обрезками пиломатериалом такой же толщины.

Выбор скользящих креплений оправдан лишь в случае срубовой, каркасной технологии изготовления стен. Панельные, фахверковые конструкции не дают вертикальной усадки, поэтому стропила к мауэрлату, затягивающим балкам можно крепить жестко.

Наращивание и соединение стропил

Одной из важнейших систем любого здания является несущая конструкция кровли, основой которой служит каркас из стропил. И от того, насколько прочны узлы соединения стропил, зависит надежность, прочность и устойчивость крыши в целом. Необходимость соединения стропил с другими кровельными элементами может возникать в том случае, когда это предусмотрено конструкцией либо когда осуществляется наращивание самих стропильных ног. В целом узлы соединений могут быть разделены на следующие группы: соединение со стеновыми конструкциями, соединение внутренних элементов стропильной системы, удлинение ног стропил.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны. Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание.

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – подстропильные балки работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: «Как используются скользящие стропила «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. Узлы крепления стропил. работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное крепление стропил к балкам.

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством крепления стропил к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

В процессе устройства стропильной системы чрезвычайно важно, чтобы все стропила были симметричными. Добиться этого достаточно просто – достаточно заблаговременно изготовить стропило-шаблон с необходимыми размерами, вырезами и углами. После этого, вооружившись строительным карандашом и нужным количеством заготовок, можно легко изготовить все детали, при этом не опасаясь за то, что они будут неподходящего размера.

Соединение стропильных ног при наращивании

В тех случаях, когда в процессе строительства по той или иной причине вносятся изменения в первоначальный архитектурный проект, может потребоваться удлинение стропильных балок. При этом важно знать, как правильно соединить стропила, чтобы они сохранили свои показатели прочности, и надежность системы в целом не пострадала.

Способов наращивания стропил существует несколько:

• посредством спиленных наискось торцов;
• при помощи соединения шип-паз;
• используя соединение стропил по длине боковыми гранями досок или брусьев;
• путем опирания на промежуточный прогон. Данный способ рекомендуется применять в том случае, когда все стропила наращиваются на одинаковом удалении от свеса крыши (подробнее: «Наращивание стропил по длине: спаренные и составные стропила «).

Как сделать сращивание стропил, пример на видео:

Это связано с тем, что нагрузка на каждом участке кровли будет концентрироваться в одном месте, где происходит соединение стропил, вследствие чего может возникнуть деформация. Если же промежуточного прогона нет, то стыки должны быть укреплены при помощи металлических накладных деталей.

Благодаря использованию традиционных плотницких узлов в сочетании с современными способами крепежа можно добиться высокого уровня надежности соединения стропил и длительного сохранения его работоспособности.

Соединение стропил: виды и способы

При возведении каркаса крыши могут применяться различные способы соединения стропил между собой и с другими элементами конструкции. Выбор типа соединений зависит от особенностей стропильной системы, характеристик материала и предпочтений строителей.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

• узел соединения с «фундаментом» крыши»;
• узел конькового соединения;
• узел крепежа дополнительных элементов стропильной системы;
• стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

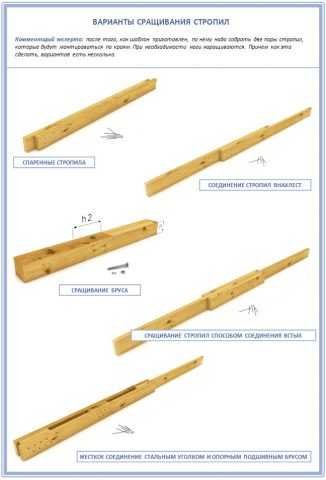

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

• встык;
• внахлест;
• способом косого прируба;
• в три доски;
• с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

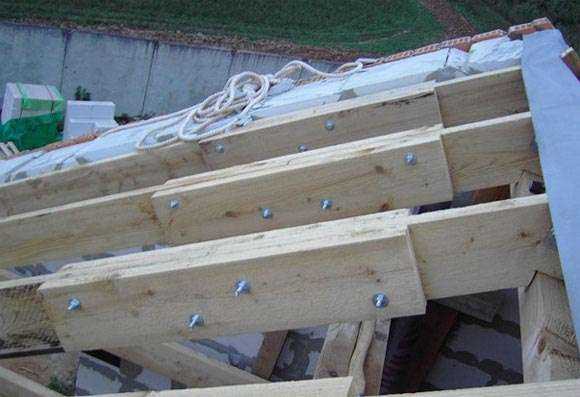

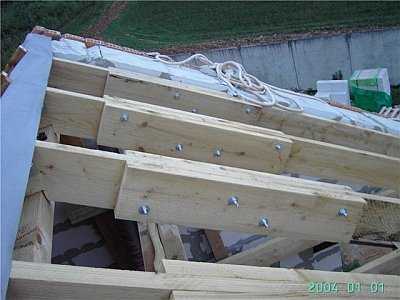

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Крепеж верхней части стропил

Соединение стропил в коньке может выполняться различными способами в зависимости от типа системы и других особенностей конструкции.

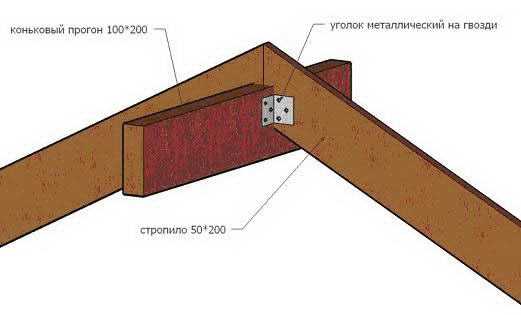

При наличии конькового прогона верхняя часть ноги обрезается под углом, соответствующем углу наклона ската кровли, затем устанавливается срезом к коньковому брусу и крепится гвоздями либо саморезами. Для усиления конструкции можно использовать дополнительные металлические накладки. В некоторых случаях выполняется врубка шипа стропила в паз в коньке.

Для крепления висячих стропил между собой в коньковой части используются следующие способы :

1. Соединение стропил внахлест. В этом случае в верхних торцах, уложенных внахлест, необходимо выполнить отверстие для соединения с помощью болта или резьбовой шпильки. Важно использовать широкие шайбы, чтобы крепеж не повредил древесину при нагрузках.
2. С обрезкой торцов под углом. Верхние концы подрезаются таким образом, чтобы соединение торцов было вертикальным, а стропила располагались под углом, заданным проектом крыши. Чтобы обеспечить необходимую прочность узла, используются пластины для соединения стропил.
3. Крепеж «шип-паз». Как и в предыдущем случае, стропила располагаются под заданным углом. В верхней части выполняется пазо-шиповое соединение, которое дополняется металлическим крепежом. Также применяется крепление одинарным или двойным зубом (если кровля рассчитана на повышенные нагрузки).

Строительство сооружений из бруса или бревна требует особого подхода к возведению стропильной системы. Если дом имеет фронтоны из стенового материала, усадка постройки заметно повлияет на конструкцию каркаса – его нельзя делать жестким, чтобы избежать деформации. Соединение стропил болтами в коньковой части в комплексе со скользящим креплением на стенах обеспечивает необходимую подвижность стропильной системы. Кроме того, можно применять специальные подвижные коньковые крепления из металла.

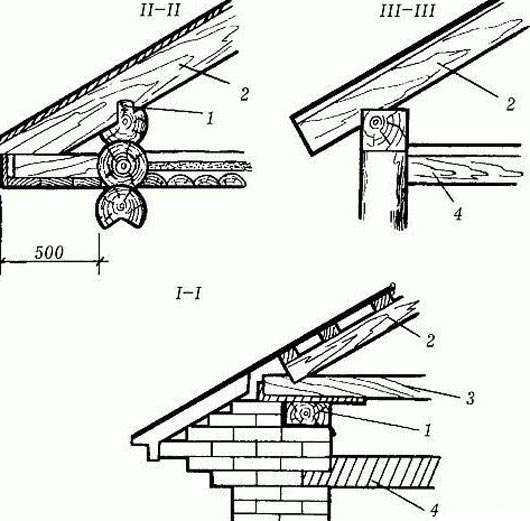

Крепление нижней части стропил

Соединение стропил с мауэрлатом бывает жестким и скользящим. При жестком креплении должны быть исключены любые смещения стропильной ноги, поворачивающие, скользящие и другие усилия. Чтобы узел крепления был жестким, применяются два основных способа :

• монтаж с вырубкой в ноге;
• монтаж с нашивкой подпорного бруса.

Врубка (седло) на стропильной ноге не должна превышать 1/3 высоты доски, чтобы не снизить ее несущую способность.

Стропильная нога, упертая седлом в мауэрлат, закрепляется тремя гвоздями – два из них вбиваются с обеих сторон под углом, а третий – вертикально сверху.

Второй способ монтажа заключается в установке на мауэрлат бруса длиной не более метра, в который упирается нижняя часть стропильной ноги, срезанная под углом, соответствующим углу наклона крыши. Чтобы исключить боковой сдвиг, с обеих сторон монтируются специальные металлические уголки.

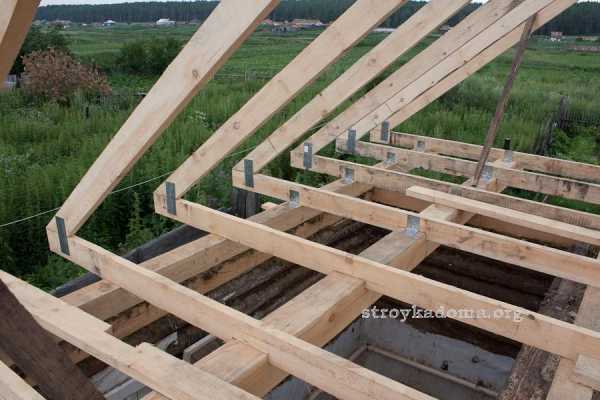

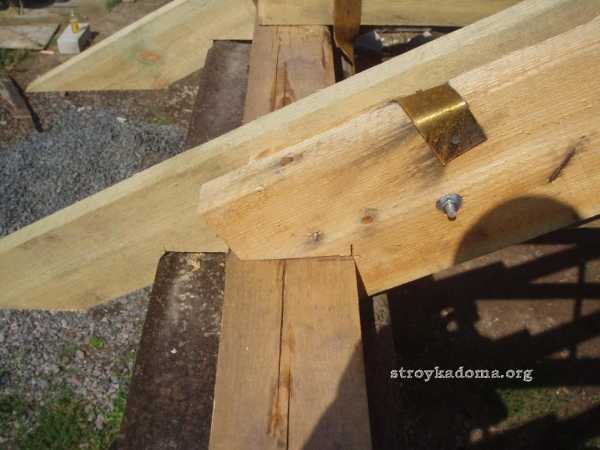

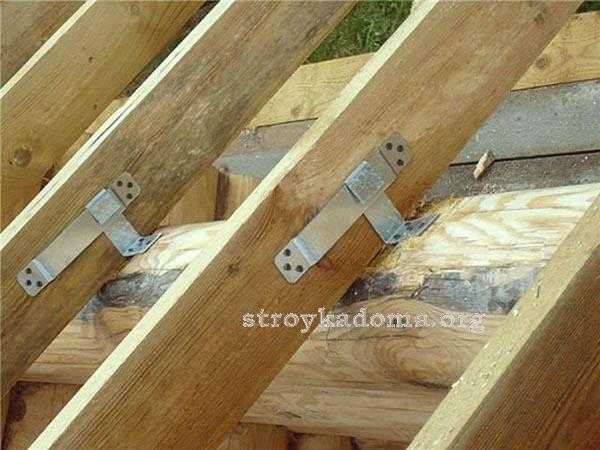

Скользящие крепления используются на стенах деревянных домов, склонных к усадке. Это специальные металлические элементы, которые обеспечивают стропильной системе некоторую степень свободы в определенном направлении.

Соединение стропил с балкой используется в случае, если опорой для стропильных ног служат затяжки. Следует учесть, что крепление выполняется на расстоянии не менее 40 см от края балки, чтобы обеспечить необходимую прочность конструкции под нагрузками.

Обычно выполняется врезка двойным или одинарным зубом, с упором или без упора. Дополнительно применяется металлический крепеж и обвязка катаной проволокой с креплением ее к анкеру на стене.

Может использоваться и болтовой крепеж – в этом случае стропильная нога срезанным торцом устанавливается на балку, в нижней части которой выполнен вырез. Болт должен располагаться перпендикулярно верхней стороне доски стропила. Также может применяться соединение хомутом. В обоих случаях в балке вырезается упор для стропильной ноги.

Крепление элементов стропильной системы

Способы соединения стропил с другими элементами каркаса крыши зависят от функциональных особенностей этих элементов. Ригель, соединяющий стропильные ноги в верхней части фермы, обычно врезается в стропила, если они выполнены из бруса большой толщины. В случае использования стропильных досок, ригель выполняется из таких же досок, установленных горизонтально внахлест с каждой стороны стропильной ноги. Стойки и подкосы монтируются методом врубки.

Похожие новости

Источники: http://1poderevu.ru/montazh/soedinenie-stropil.html, http://kryshadoma.com/stropilnaya-sistema/narashchivanie-i-soedinenie-stropil.html, http://vseokrovle.com/stropilnaja/100-soedinenie-stropil.html

krovlya-mp.ru

Как соединить стропила между собой в коньке своими руками — фото и видео

На опорный каркас крыши ложится большая нагрузка, создающаяся кровельным материалом, слоем термоизоляции и веса снега, лежащего на поверхности скатов. Чтобы конструкция не разрушилась, проектируют стропильную систему с учетом всех потенциально воздействующих на нее сил. В процессе расчета определяют необходимое количество и размер сечения стропильных ног, на которые ложится основной вес кровли. Однако, не менее важно, насколько качественно выполняется соединение стропил в коньке. Эта статься расскажет какие виды соединений существуют, как правильно их выполнить и от чего зависит выбор того или иного способа крепежа.

Содержание статьи

Разновидности соединительных узлов

Основа каркаса крыши – стропильные фермы, в которые отдельные элемента, соединятся между собой в конструкции различной геометрической формы, к примеру, треугольной или пятиугольной. Одной из наиболее прочных и устойчивых к внешним воздействиям фигурой является треугольник, именно такой вид имеют фермы двухскатных и полувальмовых, вальмовых и шатровых крыш. Соединительным узлом называют место сращивания или крепления стропил друг с другом, с мауэрлатом, дополнительными опорами. При сооружении стропильной системы используются следующие виды узлов:

• Узел крепления к мауэрлату. Каждая стропильная нога имеет точку крепления к основанию каркаса, называемому мауэрлатым брусом. Его задача – равномерно распределять нагрузку от веса кровли и передавать ее через несущие стены к фундаменту сооружения. Нарушение целостности мауэрлата снижает его прочность, поэтому соединение выполняю, используя бруски, металлические уголки или делая выпилы на концах стропильных ног.

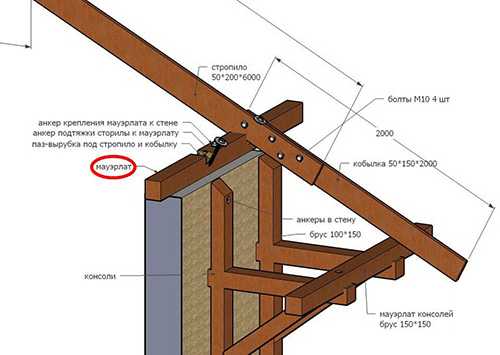

  Схема крепления стропил на мауэрлат

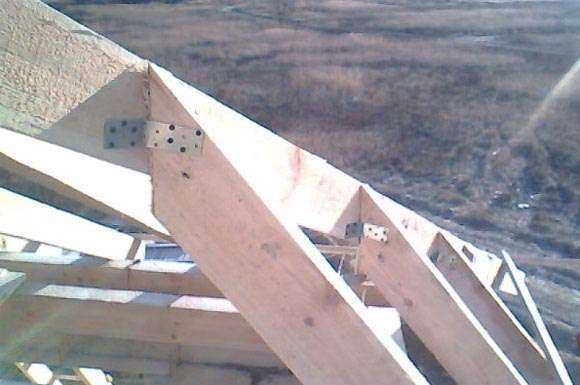

• Узел соединения стропил между собой. Соединение стропил крыши между собой выполняют в коньке крыши. Помимо веса кровельного материала, ноги каркаса испытывают нагрузку на распирание и на прогиб. Поэтому коньковый узел находится под постоянным давлением. От прочности и аккуратности этого крепления зависит надежность и несущая способность стропильной системы.

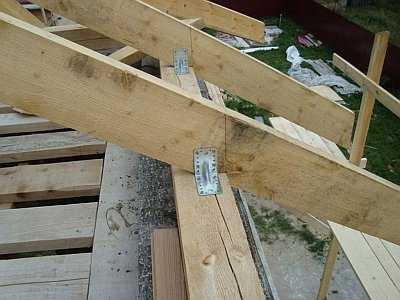

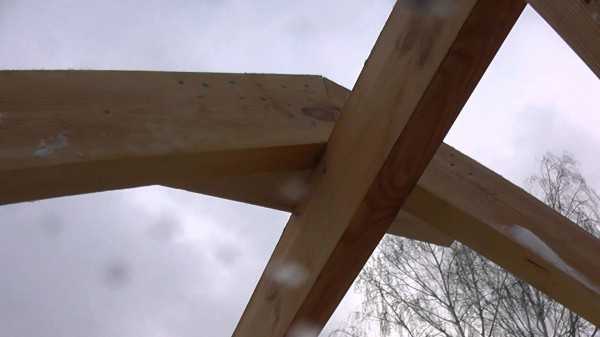

  Соединение стропильных ног между собой в коньковом узле

• Узел стыковки с дополнительными опорными элементами. Чтобы снизить и перераспределить нагрузку со стопил, используют ригели, затяжки, подкосы и стойки. Их связывают между собой с помощью крепления «в полдерева», металлическими накладками или гвоздями.

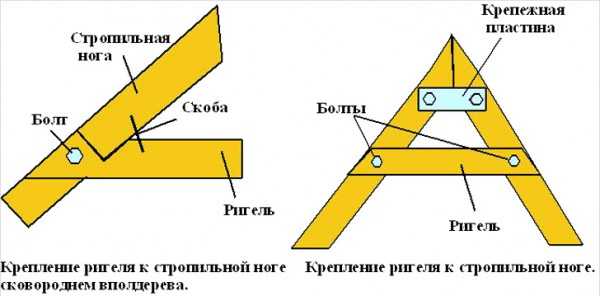

  Схема крепления стропил с ригелем

• Узел сращивания. Для изготовления стропил для крыш с шириной ската, превышающей стандартную длину досок 6 м, применяют метод сращивания пиломатериалов из 2-3 фрагментов.

  Способы сращивания стропильных ног

Важно! В процессе строительства стропильного каркаса используют два типа соединительных узлов: жесткие и подвижные. Жесткими называют крепления, когда элементы фиксируются между собой неподвижно. Подвижные соединения имеют возможность изменять свое положение, для них применяют специальные металлические «ползунки».

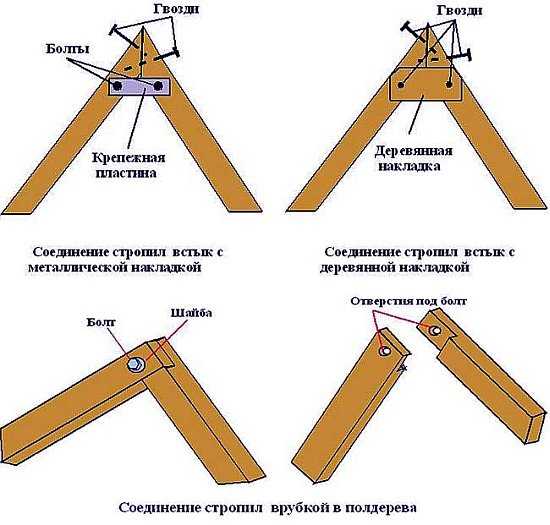

Способы соединения стропил в коньке

Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:

1. Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.

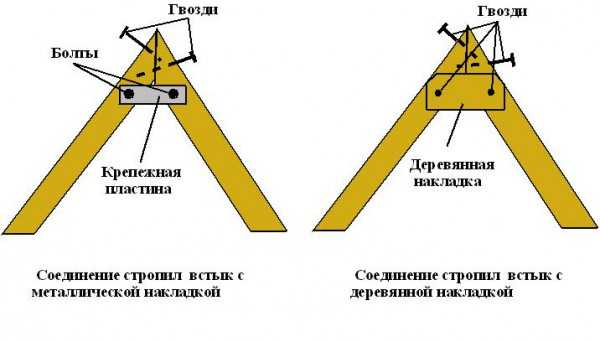

   Соединение стропил встык

2. На балку. Другой вариант крепления встык предусматривает использование бруска, называемого коньковым прогоном. Выбрав этот способ соединения, стропила также подрезают под углом по шаблону, но не скрепляют не друг с другом, а фиксируют на брус. При креплении на балку конек имеет не остроконечную вершину, а плоскую.

   Крепление стропил на балку

3. Внахлест. Чтобы закрепить стропильные ноги внахлест в коньковом узле, концы ног соединяют и фиксируют с помощью металлической шпилькой или болтом с гайкой. Для надежности с обеих сторон на болт надевают шайбы большого диаметра, а некоторые мастера дополнительно используют резиновый уплотнитель.
4. В паз. Соединение стропил в паз подходит для искусных, опытных плотников. Оно заключается в изготовление в одной стропильной ноге выпила, а в другой шипа, состыковывая которые, стропила закрепляют деревянным нагелем или гвоздем.
5. В полдерева. Крепление в полдерева немного проще, чем соединение в паз. Так как, чтобы его выполнить, следует выпилить на конце стропил выемку, равную половине толщины доски. Соединив эти выемки как паззл и закрепив нагелем или гвоздями, плотники получают прочный коньковый узел.

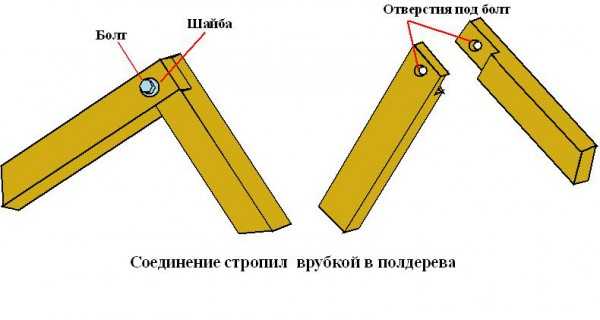

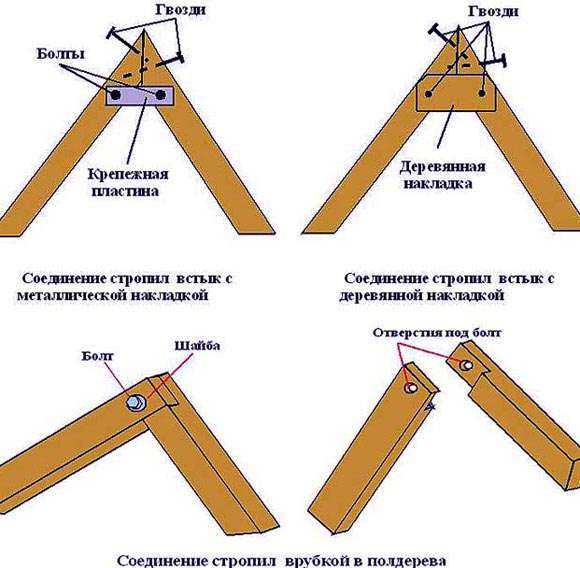

   Соединение стропил в полдерева



   Технология монтажа конькового узла в полдерева

Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, уседает в первые 5 лет эксплуатации. Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

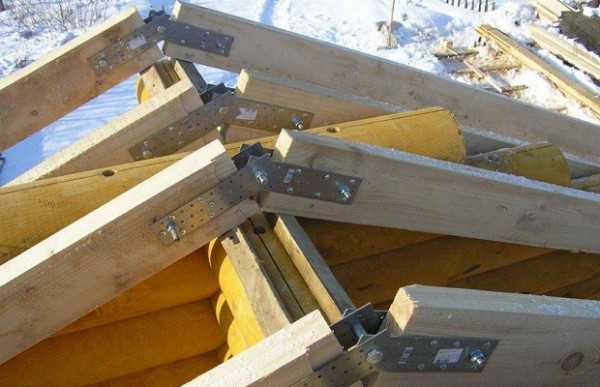

Подвижное крепление для конькового узла

Принципы крепления

Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:

• Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
• Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
• Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
• Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
• Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.

Видео-инструкция

krovlyakrishi.ru

методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

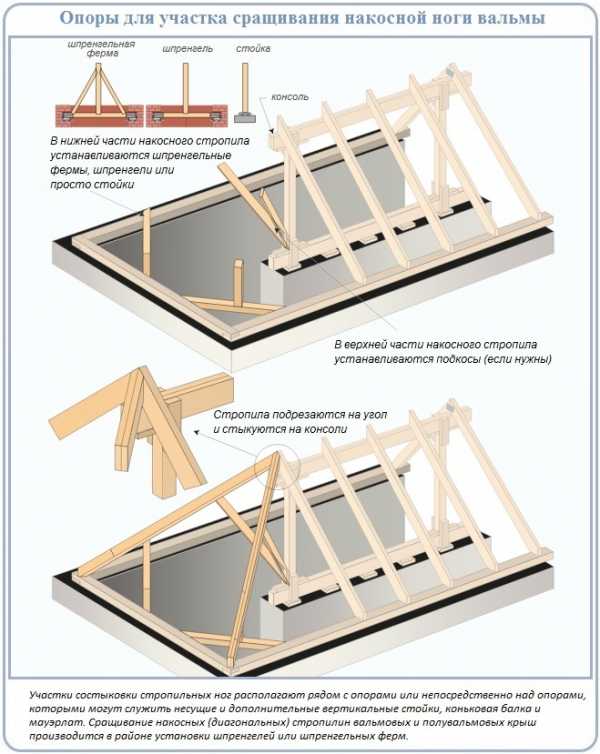

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

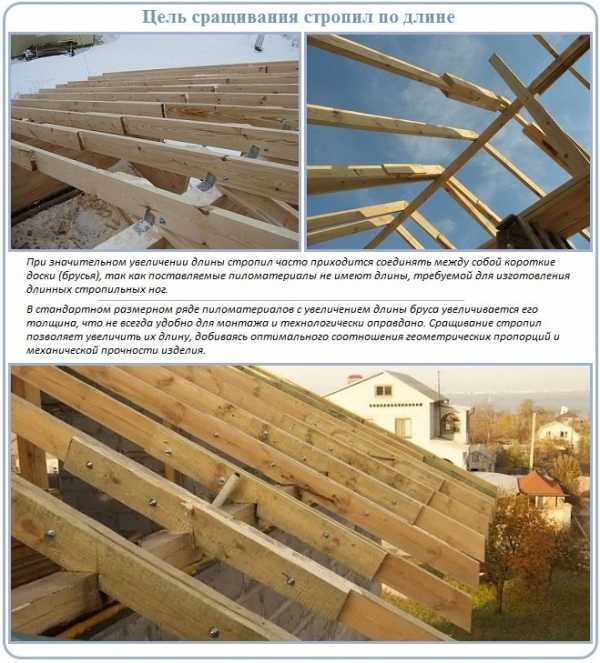

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

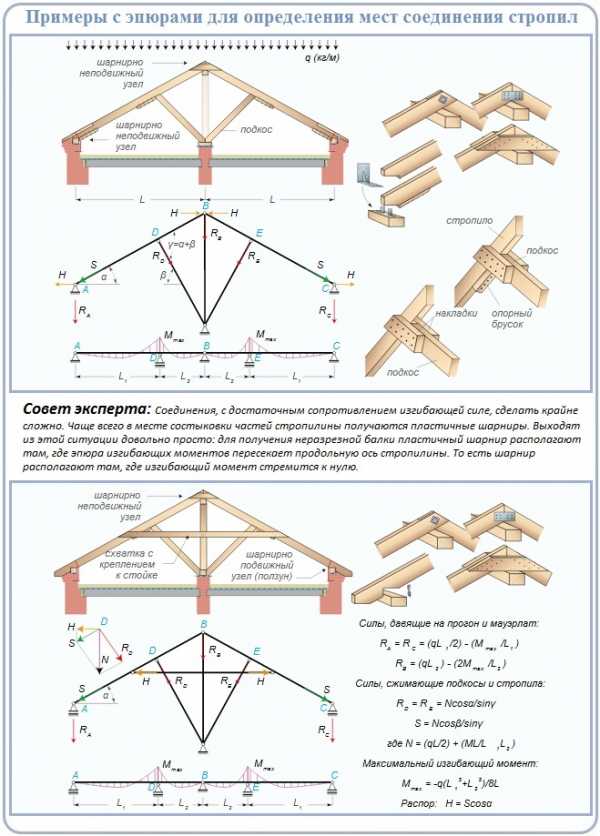

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.

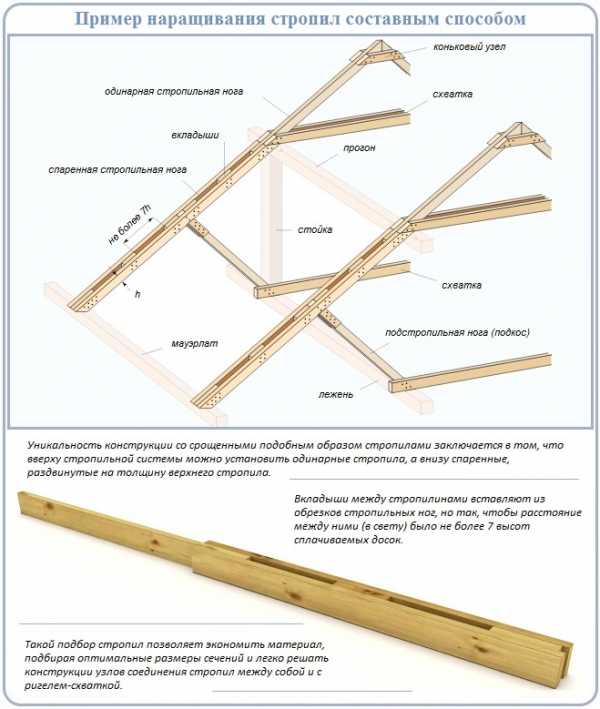

• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.

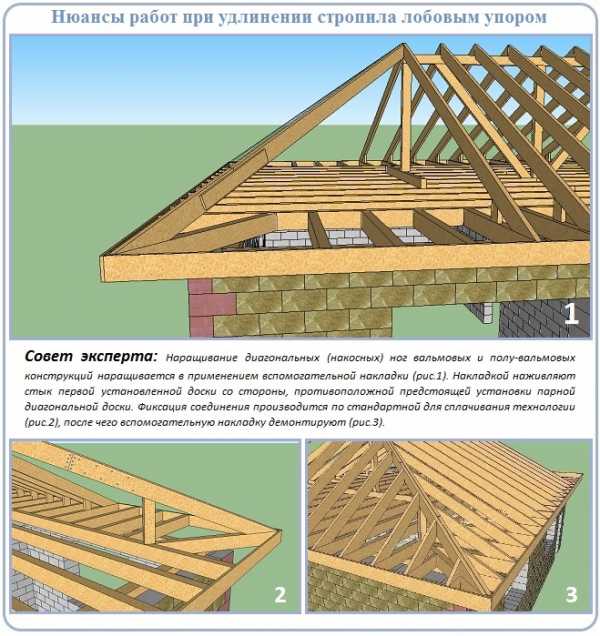

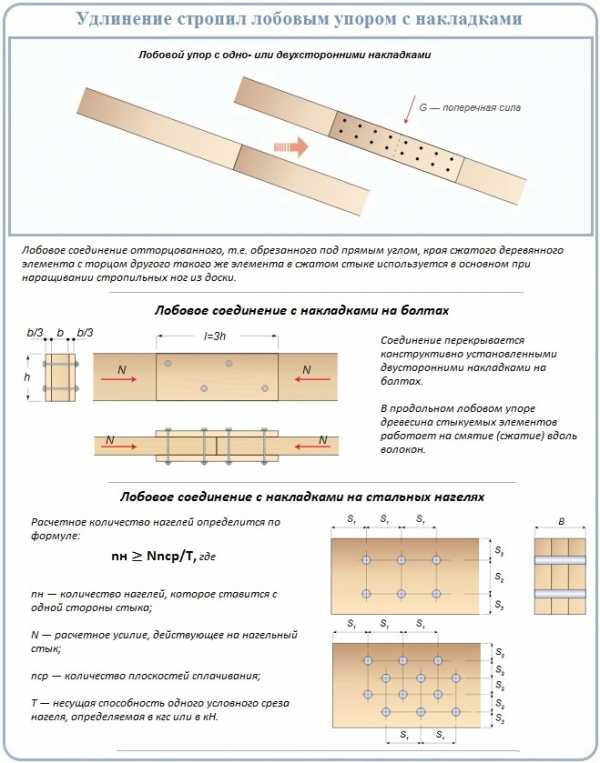

• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

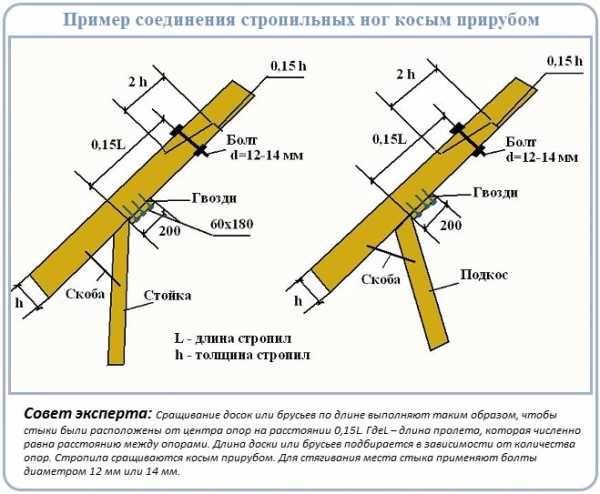

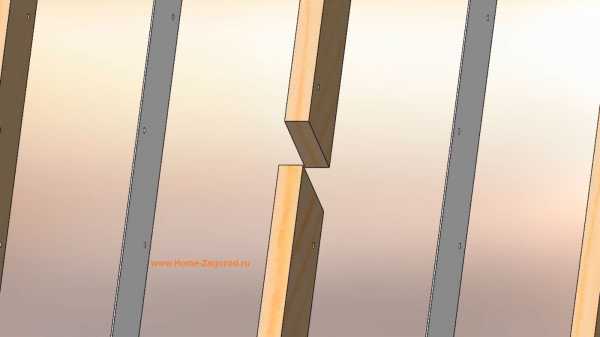

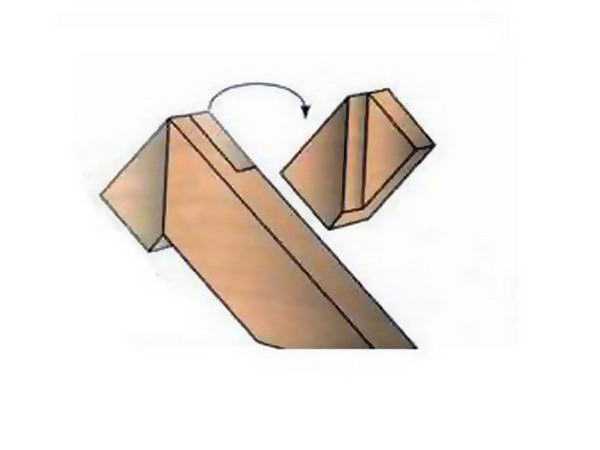

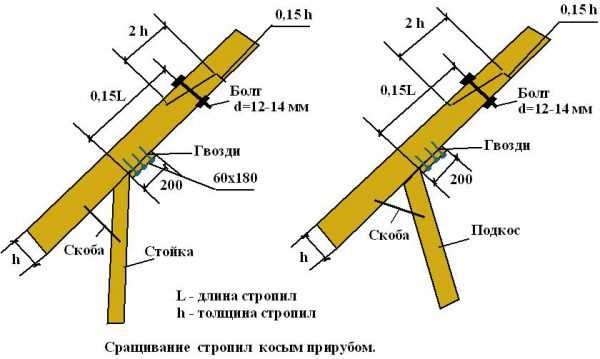

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

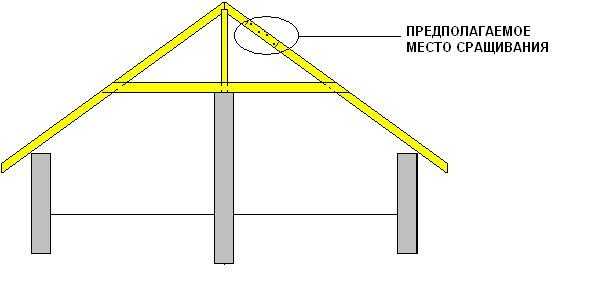

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

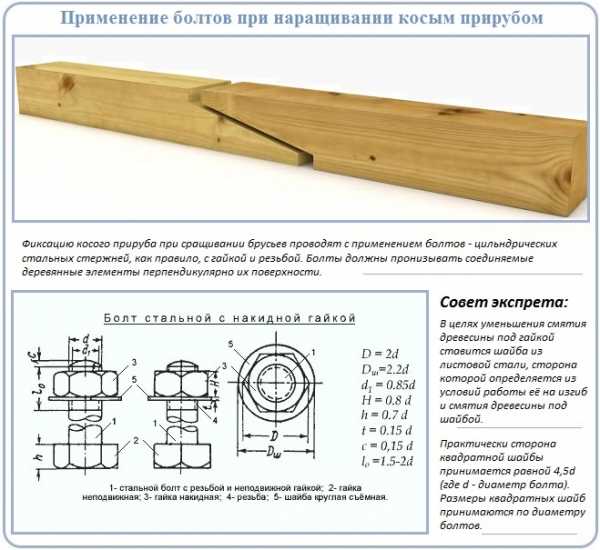

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

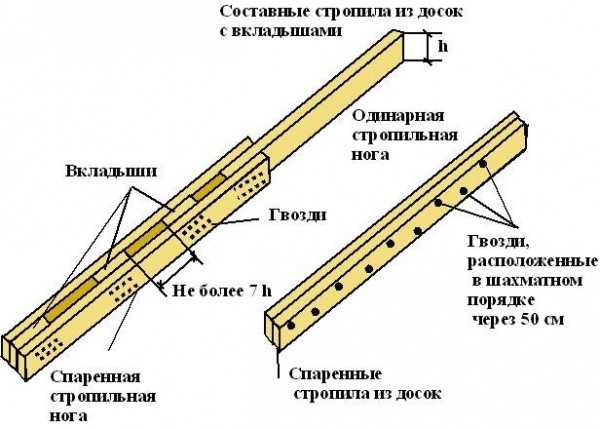

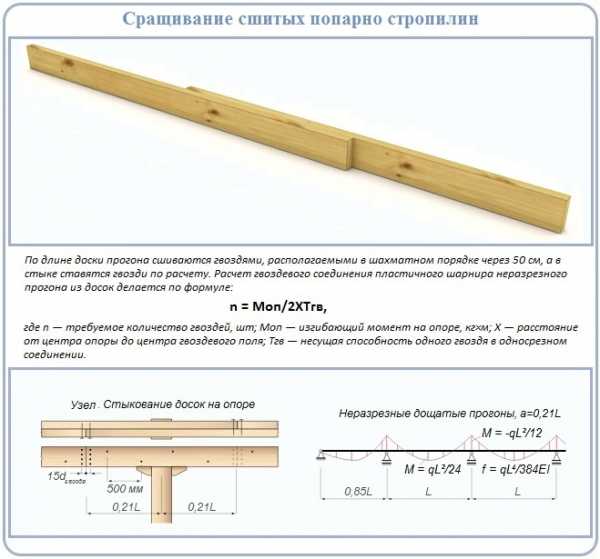

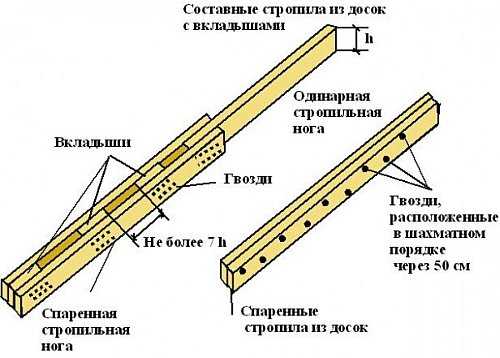

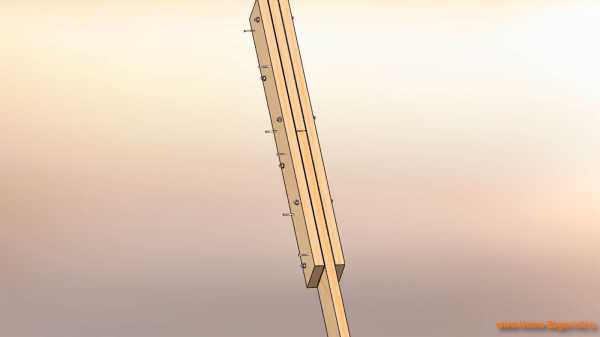

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

• Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
• Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
• Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

• Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
• Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
• Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

krovgid.com

Соединение стропил между собой по длине встык, монтаж крыши своими руками, 3D видео инструкция, Ваш Загородный Дом

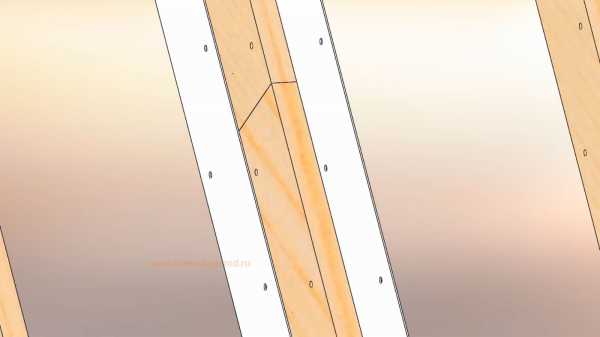

Инструкция как соединить стропла между собой по длине встык

Данный метод один из лучших так как более равномерно передает все нагрузки, для того чтобы его сделать вам необходимо:

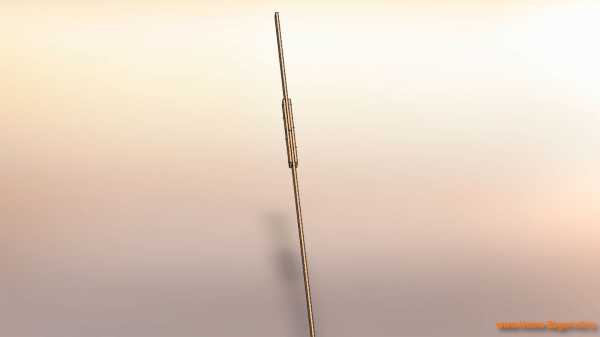

1. Мы приведем пример по соединению стропил методом встык до 9 метров, для этого мы используем доску 6 и 3 метра.





2. Для этого стыкуемые концы досок необходимо отрезать под углом 90 градусов и соединить их встык.





3. Далее вам необходимо отрезать уплотнитель по размерам нахлеста 2х досок с 2х сторон.





4. Место стыка необходимо соединить 2мя досками нахлестом, который тут составляет 1.6 метра, так как данный узел делается при условии 30 градусах, и рассчитывается для каждого индивидуально.

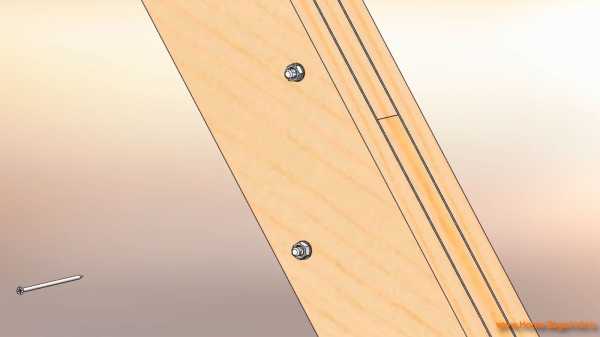

5. Далее необходимо просверлить отверстия под шпильки 12 го диаметра, так чтобы они были не на одном уровне чтобы не пошла трещина.





6. Устанавливаем шпильки, шайбы и закручиваем гайки так чтобы они утопились в дерево.





7. Забиваем гвозди по такому же методу как и шпильки на таком же расстояние.





8. Все мы удлинили стропилу до 9 метров.




На данной инструкцией мы вам показали как соединить стропила по длине встык, также вы можете посмотреть наше видео или если у вас остались вопросы пишите или звоните.


Ошибки при соединение стропил встык

При соединение стропил многие допускают ошибки но которые не допустимы:
1 Не ставят под узлом упор, данное соединение не обозначает что можно делать мосты и не ставить упоры, последствия такого будет повреждение крыши и проседание ее.
2 Неправильный шаг шпилек и гвоздей: если сделать недопустимый шаг то дерево может начать разрушатся и у каждого есть допустимый и не допустимый шаг.
3 Неправильный диаметр шпилек и гвоздей, это зависит от размеров дерева а многие делают это на глаз.
4 не устанавливают уплотнитель между досок что приводит к появление в кровле мостиков холода
Это основные ошибки при изготовление данного метода.


Преимущества и недостатки метода внахлест

Также у данного метода есть свои слабые и сильные стороны, и как правило от них все зависит, у данного метода
Преимущества:
1 Передает максимально нагрузку чем любой другой метод
Недостаток:
1 Сложность его изготовление по сравнению с его конкурентами
2 Более дорог при изготовление по сравнению с другими.
Данный метод очень надежный и один из самых лучших, но он к примеру реже применяется из за его затрат по деньгам и времени.



Часто задаваемые вопросы


Вопрос: Соединение стропил между собой что лучше внахлест или встык?

Ответ: У каждого есть свои плюсы и минусы, встык более надежный но намного затратный, внахлест его намного легче сделать



Вопрос: Я не поставил упор под данным узлом, к чему это приведет?

Ответ: Это может привести к провисанию кровли и т.д. Но нужно рассчитывать нагрузки чтобы точно это сказать а так упор нужно ставить под узлом.



Вопрос: Можно ли использовать доски для нахлеста другого диаметра?

Ответ: Не рекомендуем так как нагрузки будут уже не те.

home-zagorod.ru

Как скрепить две доски между собой, составные стропила

Главная / Клей, соединения, фурнитура / Столярные соединения

Столярные соединения, cоединения встык

Необходимость расширить или удлинить деревянную заготовку обуславливается ограниченностью поперечных сечений и длин досок и бруса, имеющихся в распоряжении столяра вследствие распиловки деревьев.

Возникает также необходимость в соединении двух или более деревянных заготовок в поперечном или наклонном направлениях, когда требуется создать рамочное изделие с применением древесины и других материалов. Столярные соединения осуществляются путем склеивания, с помощью гнезд и пазов, которые связываются друг с другом в соединяемых деталях.

Различные виды плоскостного сращивания типа шпунтовых соединений: (А) соединение с единственной канавкой с правильной подгонкой; (Б) соединение с единственной канавкой с чрезмерно натянутой подгонкой; (В) стыковка с двумя пазами; (Г) несколько шпунтов, непропорциональных по своим размерам относительно соединяемых деталей

Эти соединения называют сращиванием. Они представляют собой соединение двух или более деревянных заготовок их пластинами или кромками соответственно, в результате получается деревянное изделие с такими размерами, которые невозможно получить из целого куска древесины.

Существуют две различные группы стыковочных соединений

• стыковка двух просто обструганных и склеенных деталей торцами или кромками;
• вторая группа стыков предполагает наличие укрепляющих элементов, таких, как шипы или соединение в шип и паз.

Способ, с помощью которого можно выстрогать на верстаке две тонкие дощечки вместе	Плоскостное сращивание вполдерева	Плоскостное сращивание с усилением вставной рейкой-шпунтом

Плоскостное сращивание, или соединение встык по длине

Плоскостное сращивание выполняется склеиванием прямых краев досок. Оно считается не очень прочным. Прочность такого соединения в сильной степени зависит от толщины соединяемых деталей, от получившегося в результате контакта между поверхностями соединяемых деталей, а также от типа клея, который может легко изменяться под действием атмосферных и тепловых условий.

Плоскостное сращивание вполдерева

При соединении двух деталей вполдерева у обеих деталей паз делается в половину толщины таким образом, чтобы при сборке паз одной детали точно совмещался с пазом другой. Этот тип соединения позволяет получить большую площадь поверхности стыка, связанную клеем, чем в предыдущем случае, а также допускает возможность усиления стыка с помощью шурупов или вставными шипами.

Столярные соединения, cоединения встык

Оно используется в конструкции настилов и рамочных опор.

Плоскостное сращивание, выполненное двойным «ласточкиным хвостом»	Плоскостное сращивание с помощью пробки	Сращивание зигзагом, вариант соединения в паз и гребень

Плоскостное сращивание с помощью пробки

Широко применяется для соединения заготовок в форме досок. Для выполнения отверстий под пробки используются портативные фрезерные станки.

Сращивание зигзагом

Соединение весьма эффективно, когда необходимо исключить боковое смещение стыка. Чтобы получить такое соединение, необходим калевочно-строгальный станок и резец соответствующей формы. Чем больше наклон разреза, тем больше склеиваемая поверхность, тем выше прочность такого соединения.

Плоскостное сращивание нарезкой бороздок на склеиваемых поверхностях	А. Штифты с различными вариантами нарезки. Б. Правильное размещение штифтов в брусе для его стыковки без повреждения	А. Поперечное сечение шпунтованной доски Б. Простое соединение в паз и гребень В. Двойное соединение в паз и гребень

Плоскостное сращивание нарезкой бороздок

Рубанок-цинубель с мелкими зубчиками на режущей кромке создает на поверхностях стыкуемых деталей неглубокие бороздки. Он применяется для склеивания больших поверхностей.

Плоскостное сращивание, или соединение встык, усиленное штифтами

Соединение, усиленное деревянными гвоздиками-штифтами, вставленными до середины толщины соединяемых деревянных деталей. Эти гвоздики могут различаться по исполнению в зависимости от того, какую степень соединения нужно получить.

Рисунок 1. Чередующееся соединение в паз и гребень Рисунок 2. Соединения в паз и гребень с фасонными шпунтами

Сращивание шпунтами

Сборка этого соединения осуществляется с помощью шпунта (или штыря) и паза (или канавки), поэтому его называют соединением в паз и гребень.

Приступая к строительству крыши, многие интересуются, как удлинить стропила. Для этого между собой обычно соединяют короткие элементы конструкции: стропильные доски, брусья и прочее – это показано на фото. Добиться жесткости на изгиб в местах, где стыкуют стропила, получается редко – обычно там присутствуют пластинчатые шарниры. Для того, чтобы решить данную проблему, стык делают там, где возможности изгиба приближаются к нулю.

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Способы, как срастить стропила:

• соединением встык;
• косым прирубом;
• соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место соединения стропил не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют.

Виды соединений деревянных конструкций

С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Сопряжение стропил

Сопряжение – это соединение деталей, при котором они полностью или частично входят друг в друга. Стропила соединяют с мауэрлатом или балками путем врезки или с помощью зуба с шипом, создавая узлы.

Верхнюю часть стропильной ноги укладывают на коньковый прогон с частичным или полным соединением с другой стропильной ногой. Простая стропильная система, собранная из досок, оказывается не менее прочной, чем изготовленная с применением деревянного бруса и жердей. Доски наращивают или соединяют в определенном порядке, и в ряде случаев их применение оказывается более выгодным по сравнению с тяжелым брусом, как со стороны универсальности, так и экономии.

Можно привести такие примеры стропильных систем из доски, как конструкция крыши с чердаком, которые можно утеплить и переделать в мансарду. Для увеличения длины ног иногда используют стропила, соединенные при помощи двух досок с просветом. Особенность такой конструкции состоит в том, что в нижней части системы достаточно прикрепить одинарные стропила, а в верхней – спаренные элементы.


Таким способом можно сэкономить на строительном материале, а сборка стропил друг с другом и с ригелем происходит проще. Вкладыши, выполненные из обрезков ног, укладывают между стропилами таким образом, чтобы расстояние между ними составляло не больше семи высот соединенных досок. В таком случае гибкость стропила, спаренного между вкладышами, равна нулю, и оно может работать в качестве цельного элемента. При этом длина вкладышей должна составлять две высоты досок и больше (прочтите также: «Какое расстояние между стропилами, методика вычисления»).

Стропила из досок бывают двух видов: составные и спаренные.

Спаренные стропила

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Удлинение стропил из спаренных досок происходит одновременным соединением частей встык и внахлест ко второй стропильной доске, благодаря чему не только увеличивается длина элемента, но и его прочность. При выборе стропил необходимо обращать внимание на то, чтобы расстояние между стыками объединяемых досок соединения были более одного метра и располагались по изделию в шахматном порядке. Шарнирные соединения не должны находиться друг напротив друга, а каждый стык должен быть защищен цельной доской.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Составные стропила

Такие элементы как составные стропила никогда не используют в качестве диагональных элементов. Для их создания две доски одинаковой длины укладывают на ребро и соединяют между собой вкладышем (третьей доской). Потом три доски приколачиваются гвоздями в два ряда. Длина вкладыша должна превышать две высоты доски.

Шаг монтажа стропил между вкладышами должен быть менее величины толщины соединяемых досок, умноженной на цифру семь. Первый вкладыш должен находиться в начале стропил – в этом случае стропильная нога будет равна толщине трех досок.

Верхняя часть стропила делается из одной доски, ее, как вкладыш, прикрепляют между боковыми досками гвоздями и монтируют на коньковый брус.

В том, как зарезать стропила, нет ничего сложного. Существует несколько способов увеличить длину стропил. Главное – сделать все правильно, учитывая малейшие нюансы, чтобы крыша получилась прочной и надежной, и стропильная конструкция долгие годы не нуждалась в ремонте.

1. Соединение стропил со стеновыми конструкциями
2. Соединение стропильных ног при наращивании

Одной из важнейших систем любого здания является несущая конструкция кровли, основой которой служит каркас из стропил. И от того, насколько прочны узлы соединения стропил, зависит надежность, прочность и устойчивость крыши в целом. Необходимость соединения стропил с другими кровельными элементами может возникать в том случае, когда это предусмотрено конструкцией либо когда осуществляется наращивание самих стропильных ног. В целом узлы соединений могут быть разделены на следующие группы: соединение со стеновыми конструкциями, соединение внутренних элементов стропильной системы, удлинение ног стропил.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны. Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание.

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – подстропильные балки работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: «Как используются скользящие стропила»). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. Узлы крепления стропил, работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр.

Как склеить доски в мебельный щит своими руками

Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное крепление стропил к балкам.

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством крепления стропил к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

В процессе устройства стропильной системы чрезвычайно важно, чтобы все стропила были симметричными. Добиться этого достаточно просто – достаточно заблаговременно изготовить стропило-шаблон с необходимыми размерами, вырезами и углами. После этого, вооружившись строительным карандашом и нужным количеством заготовок, можно легко изготовить все детали, при этом не опасаясь за то, что они будут неподходящего размера.

Соединение стропильных ног при наращивании

В тех случаях, когда в процессе строительства по той или иной причине вносятся изменения в первоначальный архитектурный проект, может потребоваться удлинение стропильных балок. При этом важно знать, как правильно соединить стропила, чтобы они сохранили свои показатели прочности, и надежность системы в целом не пострадала.

Способов наращивания стропил существует несколько:

• посредством спиленных наискось торцов;
• при помощи соединения шип-паз;
• используя соединение стропил по длине боковыми гранями досок или брусьев;
• путем опирания на промежуточный прогон. Данный способ рекомендуется применять в том случае, когда все стропила наращиваются на одинаковом удалении от свеса крыши (подробнее: «Наращивание стропил по длине: спаренные и составные стропила»).

Как сделать сращивание стропил, пример на видео:

Это связано с тем, что нагрузка на каждом участке кровли будет концентрироваться в одном месте, где происходит соединение стропил, вследствие чего может возникнуть деформация. Если же промежуточного прогона нет, то стыки должны быть укреплены при помощи металлических накладных деталей.

Благодаря использованию традиционных плотницких узлов в сочетании с современными способами крепежа можно добиться высокого уровня надежности соединения стропил и длительного сохранения его работоспособности.

Каркас из досок своими руками. Сборка и крепление нижней обвязки

Задача в том, чтобы из низкокачественного пиломатериала сделать высококачественное сырье, из которого удаляются дефекты, к тому же доска получается необходимой длины.

Технология продольного сращивания заключается в том, что соединяют в длину черновые заготовки, (но с удаленными дефектами) с помощью микро — шипа.

При помощи специальных фрез на шипорезном агрегате по линии сращивания нарезается микро – шип. В результате получается шиповое соединение, которое обладает самозакаливанием при давлении кратковременного прессования. Это давление сохраняется вне пресса. Производится сращивание на микро – шип по Госту № 64-49-182  *Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки*. С учетом следующих моментов производится продольное сращивание на полуавтоматических или автоматических линия

• Сращиваемый материал обязательно должен быть подобран по породе одного дерева, детали подбираются одинокого размера, одного качества, по одной текстуре и по одному цвету.
• Необходимо соблюдать при сращивании следующие условия:

— при сращивании нужно смотреть, чтобы все заготовки были- изнаночная сторона к изнаночной, а чистая сторона ( т. е. без сучков и смоляных кармашков) к чистой.

— только одного сорта и одной породы допускается сращивание в одну заготовку.

— заготовка с обзелом. Обзел может быть только с одной стороны, причем выход должен быть только с ребра сращенной ламели.

— заготовки одной детали нужно выбирать одинаковой ширины и толщины.

— не забывать о цвете твердолиственных пород его нужно подбирать.

— из — за разного способа распила нужно подбирать заготовки радиальную или тангетальную, чтобы текстура была одна.

• После того, как нарезали шипы нужно сразу сращивать заготовки (более чем на 24 ч. формирования шипов сращивание проводиться не должно).
• Продольное сращивание не допускает следующие дефекты:

Недожим – на строганой доске заметны не большие отверстия, это следствие того, что шипорезный станок тупой, при прессовании малая сила давления, не отрегулированный шипорезный инструмент (кромки инструмента не перпендикулярны кромкам заготовок). После запрессовки должен оставаться зазор *s* в зубчатых клеевых соединениях (не более 0.2 мм), для намазки клея. В готовой детали  после сращивания не должно оставаться зазоров и щелей.

Ступенчатость – в результате сращивания детали может произойти сдвиг соседней детали в сторону, или из — за разной ширины заготовок могут получится разные сечения (не более 1 мм должна получится величина уступов смежных деталей.)

Винтоватость – заготовки одной детали расположены под углом друг к другу. Это получается, когда заготовки сильно отличаются по толщине, имеется конусность по длине или по ширине. Или результат неправильной настройки шипорезного инструмента (3 мм на один метр длины и 2 мм по ширине – допустимое отклонение от плоскости.)

Вырывы волокон древесины – в области шипового соединения, которое образуется в результате работы тупым станком или очень быстрого перемещения каретки шипорезного инструмента при его выходе из  древесного массива.

Щели – в соединении заготовок детали, что является результатом неравномерного распределения клея на разрез.

Когда шиповое соединение сделано качественно, оно почти не заметно и в тоже время не уступает самой древесине по прочности.



astgift.ru

Сращивание стропил между собой по длине — пошаговое видео и фото

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой серьезное препятствие для неопытного мастера. Важнейшим этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую способность ската. На стропила ложится нагрузка от веса кровельного материала и снега, поэтому они должны быть прочными и долговечными. Но что делать, если длина ската намного превосходит стандартный размер пиломатериалов? В этой статье мы расскажем, как правильно выполняется сращивание стропил между собой для увеличения длины этого элемента.

Содержание статьи

Внешний вид и функции

Стропильными ногами или стропилами называют основные элементы стропильного каркаса крыши, которые располагаются попарно вдоль конькового соединения, образуя наклонные плоскости скатов. Обычно они изготавливаются из здоровой, прочной древесины или металлического профиля. В конструкции кровли стропила выполняют следующие функции:

• Формируют форм и угол наклона скатов. Именно угол между стропильными ногами и основанием крыши задают узнаваемую геометрию крыши, облегчая сход с поверхности ската талой и дождевой воды и снега.
• Равномерно распределяют вес кровельного покрытия. Кровельный пирог с учетом снеговой нагрузки может весить до 300 кг/м2, потому стропила должны выдерживать значительный вес по всей длине, а также распределять его между несущими стенами.
• Служат основой для фиксации кровельного материала. Финишное покрытие крепят на обрешетку, приколоченную поперек стропильных ног каркаса.

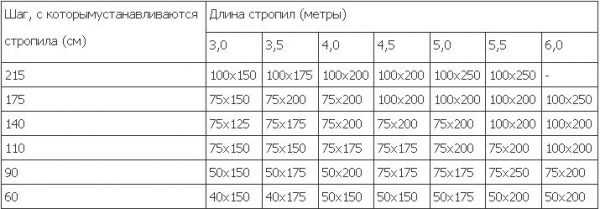

Зависимость шага между стропилами от их длины

Расчет параметров стропильной ноги

Обратите внимание! Существует три параметра стропил, определяемых при расчете и создании проекта кровли: длина стропильной ноги, расстояние между ними и размер сечения этих элементов. В основном они зависят от уклона скатов, климатических условий и веса финишного покрытия.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенами, на которые опираются скаты, должны обладать высокой несущей способностью и отличными прочностными качествами. Кроме того, они должны быть легкими, чтобы при своей значительной длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

1. Дерево. Древесина – легкий, прочный строительный материал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм или 150х150 мм выдерживают до 500 кг/м2. Из-за того, что стандартный размер пиломатериалов не превышает 6 м, дерево применяют для изготовления стропил частных, ведь при длине ската, превышающей 6 метров, приходится выполнять наращивание досок. Недостатком деревянных стропил считают слабую устойчивость к гниению, поэтому их обрабатывают антисептическими составами.
2. Металл. Металлические стропила применяются в основном в промышленном строительстве, так как хозяйственные, коммерческие и производственные постройки, как правило, обладают большим размером. Высокая несущая способность металлического профиля позволяет использовать элементы меньшего сечения. Кроме того, металл обладает высокой устойчивостью коррозии.

Опытные мастера отмечают, что даже если длина ската превышает 6 метров, стропила для каркаса кровли можно изготовить из дерева. Причем совершенно необязательно приобретать дорогостоящие пиломатериалы нестандартной длины. При большом размере крыши проводят сращивание стропил или надставляют их кобылками.

Оптимальное место для сращивания

Монтаж кобылок

Методы наращивания

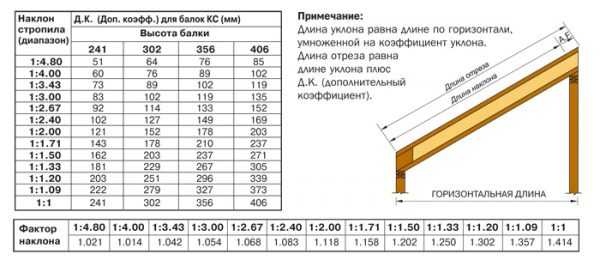

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров. Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов:

• Соединение встык. Чтобы нарастить стропила эти методом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а затем с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах длинными болтами в шахматном порядке. Этот способ подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.

  Сращивание встык

• Соединение «косым прирубом». Если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их методом «косого прируба». Эта технология заключается в том, что концы соединяемых элементов подрезают под косым углом, а затем соединяют через сквозное вертикальное отверстие шпилькой. Главное, чтобы диаметр отверстия соответствовал или был на 1 мм меньше крепежного элемента, иначе в конструкции возникнет люфт, вызывающий нагрузку на изгиб.

  Соединение косым прирубом



  Технология наращивания косым прирубом

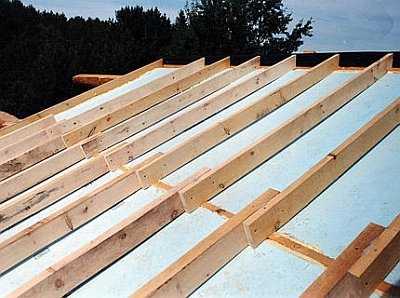

• Соединение нахлест. Чтобы нарастить стропила из деревянных досок по длине, можно соединить отдельные элементы внахлест. Этот простой способ получить достаточно жесткое и прочное крепление. Нахлест между досками должен составлять не менее 1 м, а крепление гвоздями осуществляется в шахматном порядке.

  Соединение внахлест

Важно! Другой надежный метод увеличить длину стропильной наги изготовить составные или спаренные стропила. Следует учесть, что составные элементы обходятся дешевле сдвоенных, однако, значительно уступают им в прочности.

Методы наращивания

Наборные и сдвоенные стропила

Видео-инструкция

krovlyakrishi.ru

Как крепить стропила правильно?

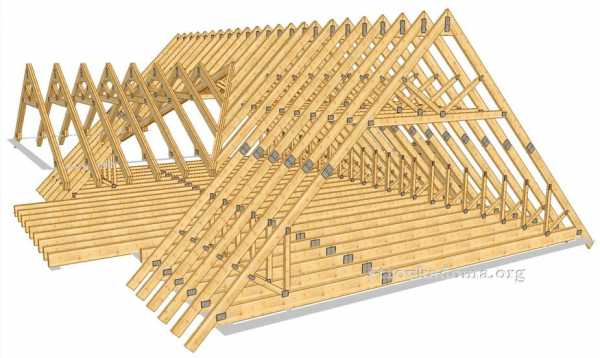

Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши. Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры. Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.

 Основные термины

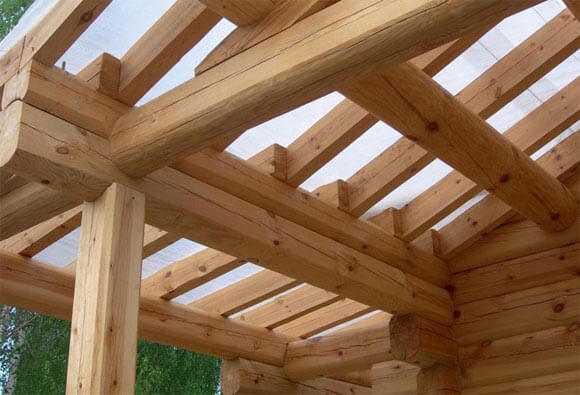

1. Стропила – это балки из бревен или брусьев, являющиеся опорой для кровельного «пирога», включающего как финишное кровельное покрытие, так и гидро- и пароизоляционные слои. Нижняя часть стропил – стропильные ноги – могут опираться как на саму стену постройки, так и на мауэрлат. Верхние части стропил соединяются между собой встык или внахлест под углом, а затем крепятся к коньковому брусу или прогону. Основные виды стропил – это:

• Наслонные, которые подходят для крыш, имеющих промежуточные столбчатые опоры. Нижняя часть таких стропил (нога) опирается на мауэрлат, средняя – на промежуточную стену или опору, верхняя – на конек. Таким образом, стропила испытывают меньшую нагрузку.

• Висячие, которые не имеют дополнительной опоры, а значит, работают и на изгиб, и на сжатие, а также создают существенное распирающее усилие. Чтобы укрепить конструкцию, используют затяжку – горизонтальный брус, который крепится у стропильных ног и одновременно может служить балкой перекрытия.

2. Мауэрлат – это массивная балка, обычно брус сечением не менее 15х15 см, которую укладывают на осевые стены параллельно коньку. Крепление мауэрлата к стене происходит при помощи шпилек, утопленных в армированном поясе из бетона. На выступающие части шпилек и насаживается мауэрлат, а затем крепление усиливается гайками. Мауэрлат необходим для того, чтобы нагрузка от кровельной конструкции была равномерно распределена по всей протяженности осевых стен, а не представляла собой отдельные точки. В легких конструкциях, например, домах из бруса или бревенчатых срубах допускается крепление стропил непосредственно на верхний венец или брус стены, без возведения мауэрлата. Капитальные здания из кирпича и бетонных блоков должны обязательно иметь мауэрлат.

Максимально исчерпывающую информацию о стропилах можно получить в Википедии.

 Обзор крепежной фурнитуры для монтажа стропил

Существует несколько разновидностей крепежных элементов для обустройства стропильной системы. Все их объединяет материал изготовления – металл. Самые востребованные виды крепежей – это:

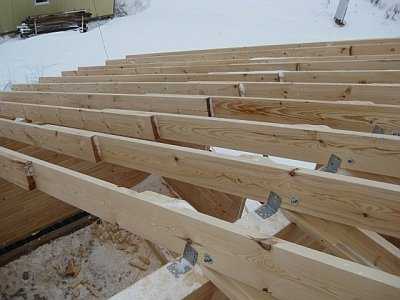

• Уголки, которые используются для усиления узлов во время монтажа стропил. Уголки не только делают крепление более прочным, но и повышают несущую способность конструкции. Еще одно их достоинство в том, нет необходимости делать углубления в древесине, то есть не нарушается целостность элементов стропильной системы. Уголки крепят гвоздями с выступами типа «ерш» на ножке или шурупами.

• Перфорированная лента, которая также служит для придания стропильной конструкции прочности и дополнительной жесткости.

• Кронштейны, которые изготавливаются из 2-миллиметрового оцинкованного металла и крепятся к древесине анкерными болтами, шурупами или гвоздями.

• Крепежи LK, похожие по конструкции на кронштейны и фиксирующиеся гвоздями или шурупами.

• Крепежи «салазки», используемые для монтажа стропильной системы деревянных домов в целях защиты кровельной конструкции от деформации в процессе усадки здания.

• Перфорированные металлические пластины.

Другие виды креплений, которые используются при обустройстве стропильной системы, —  это болты с гайками, саморезы, стяжки из проволоки.

 Основные виды соединений, встречающиеся при обустройстве стропильной системы

Подход к тому, как крепить стропила, определяется в зависимости от местоположения узла крепления:

• стропила и мауэрлат;
• два бруска при наращивании длины стропила;
• стропила и дополнительные конструктивные элементы, упрочняющие кровельную систему.

 Схема жесткого крепления стропил к мауэрлату

Жесткое крепление стропил используется тогда, когда необходимо создать прочное соединение стропильного основания с мауэрлатом. Важное требование: на крепление не должны влиять такие факторы, как крутящее, скользящее, поворачивающее и т.д. усилие.

Прочность конструкции обеспечивается за счет:

• оснащения стропильной ноги запилом – так называемым «седлом»;
• оснащения крепежного узла нашивкой в виде подпорного бруска.

Как правильно крепить стропила к мауэрлату данным способом? Сначала при помощи шаблона на стропильной ноге создается углубление («седло») для того, чтобы далее насадить стропило на мауэрлат. Запрещается делать какие-либо надпилы на мауэрлате, потому что нарушение целостности этого элемента может существенно снизить несущую способность всей стропильной системы!

После того, как проведена состыковка стропильной ноги и мауэрлата, производится крепление элементов при помощи трех гвоздей: два забиваются  боков стропила под углом к стропилу и друг к другу, а третий – строго вертикально посередине. Более надежный способ крепления – металлические уголки, которые фиксируют гвоздями со специальными выступами на ножке.

Еще более прочным узел сделает подпорный брусок, который монтируется под стропильной ногой и упирается в мауэрлат.

 Технология скользящего крепления стропил

О скользящем креплении захотят узнать те, кого интересует, как крепить стропила при обустройстве кровли дома из бруса или оцилиндрованного бревна. Жесткое соединение мауэрлата и стропил в данном случае не подходит, потому что деревянные дома в первые несколько лет после постройки обязательно дают усадку. Если кровле не оставить некоторый простор для движения в сторону расширения/сжатия, она может деформироваться или даже обрушиться.

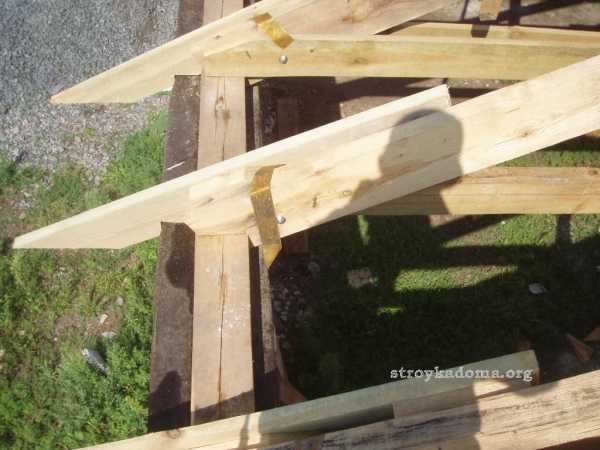

При таком методе крепления мауэрлат и стропила соединяются при помощи специальной фурнитуры «салазки» или уголков с удлиненными отверстиями для гвоздей.

Фотография скользящего крепления стропил к мауэрлату

Видео о скользящем способе крепления и его монтаже:

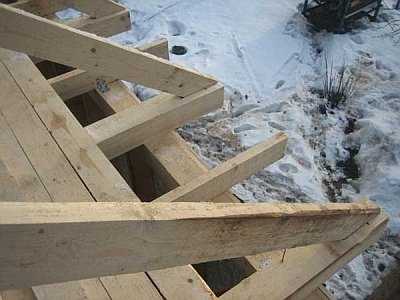

 Монтаж стропил на балки (при обустройстве кровли без мауэрлата)

Если вы планируете обустройство простейшей кровли деревянного дома, стропила можно крепить к балкам перекрытия. Однако учтите, что распределение нагрузки от крыши будет точечным, а не распределенным, как при наличии мауэрлата. При таком конструктивном решении балки перекрытия должны выступать за контур стен примерно на 40 см. Чтобы все стропила были закреплены под одинаковым углом к балкам, поперек последних натягивают струну, которая послужит ориентиром для выпиливания пазов под установку стропильных ног.

Чтобы крепежный узел был более прочным,  пропилы выполняют и в основании стропильной ноги, и в балке перекрытия. В первом случае это «зуб с шипом», во втором – гнездо для шипа. Чтобы не уменьшалась несущая способность балки, гнездо должно иметь глубину не более 1/3-1/4  от ее ширины.

Далее вставленные в пазы стропильные ноги фиксируют на балках при помощи металлической фурнитуры: уголков или болтов с гайками.

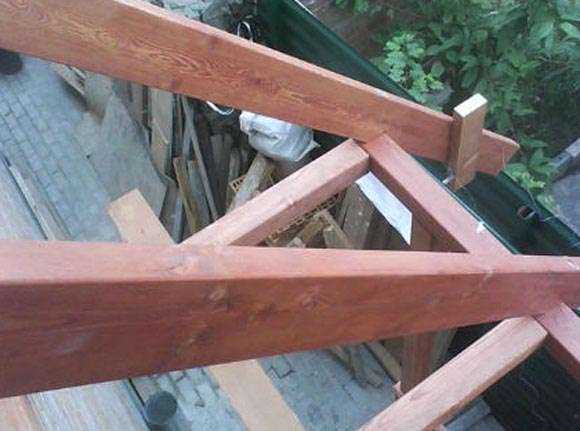

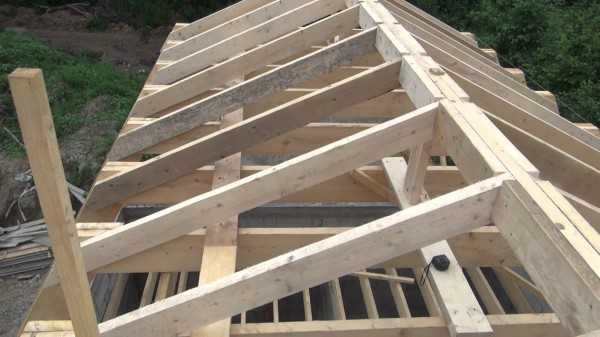

 Крепление стропил в верхней (коньковой) части

На этом этапе можно действовать по одной из трех схем:

• скрепить верхние части стропил, обрезанные под необходимым углом (идеально – по шаблону) встык при помощи длинных гвоздей, а еще лучше – металлических пластин;

• скрепить стропила внахлест при помощи болта с гайкой, шпильки или гвоздей. Этот способ считается более надежным, чем первый, потому что стропила имеют большую площадь соприкосновения;

• скрепить стропила встык и зафиксировать на коньковом прогоне. От первого способа данная схема отличается тем, что есть еще и коньковая балка. При этом «седло» делается не только на стропильной ноге, но и на верхней части, которая будет опираться на коньковый прогон. Если конек имеет значительные размеры, для него могут потребоваться дополнительные опоры, что совершенно не подходит для чердаков, которые будут использоваться как жилое помещение.

 Удлинение стропил

Как правило, стандартные пиломатериалы имеют длину до 6 м. Если скат вашей крыши имеет большую длину, необходимо провести наращивание, или удлинение стропил. Здесь тоже можно действовать по-разному:

• методом косого прируба (под углом 45°) и соединения частей стропила болтом диаметром не менее 12 мм;

• встык, усиливая соединение брусьями-накладками, зафиксированными гвоздями в шахматном порядке;

• внахлест, соблюдая пересечение участков стропила длиной не менее 1 метра и расположение крепежной фурнитуры в шахматном порядке.

 Несколько аксиом, касающихся крепления стропил

Как крепить стропила, каждый строитель выбирает  сам, исходя из особенностей конструкции кровли, здания в целом, а также климатических условий региона (сила ветров, снежность зим и т.д.). Однако есть несколько правил, которые должны соблюдаться в любом случае:

1. Используйте качественную крепежную фурнитуру. Если вы хотите, чтобы крыша была долговечной и безопасной, экономить не стоит.

2. Самые надежные типы крепления – это металлические уголки, пластины, болтовые и шпилечные соединения. Гвозди и саморезы – это фурнитура для временного крепления стропил.

3. При строительстве деревянного дома обязательно используйте скользящее соединение стропил с мауэрлатом или стеной, чтобы избежать деформации кровли во время усадки здания в первые несколько лет эксплуатации.

4. Делайте запилы на стропилах аккуратно, чтобы в дальнейшем не пришлось использовать вкладыши или выпиливать лишние сантиметры/миллиметры уже на месте. Идеальный вариант – использование шаблона. Учтите, что если крыша сложная, и стропила будут крепиться к мауэрлату под разным углом, для каждого типа расположения потребуется свой шаблон. Для всех случаев действует правило: глубина запила должна составлять 1/3-1/4 ширины стропильной ноги.

5. Если вы выбрали в качестве крепежной фурнитуры болта с гайками, обязательно используйте шайбы и другие уплотнители, не дающие головке болта «утонуть» в древесине.

Таким образом, к обустройству стропильной системы дома следует подходить предельно внимательно и ответственно. Спешке здесь не должно быть места. До того, как начнутся непосредственно монтажные работы, стропильная система должна быть спроектирована, а также должны быть определены места расположения всех крепежных узлов. В вашем распоряжении всегда должно быть достаточное количество крепежных элементов хорошего качества. Только при таком подходе можно гарантировать прочность и надежность кровли, отсутствие деформаций и серьезных разрушений во время эксплуатации дома. Стройте с умом и с душой, и вас обязательно все получится!

Как строить кровлю вы уже наверное поняли в общих чертах. А вот как не надо ее строить — посмотрите в этом видео:

 Не забудьте поделиться этой статьей с друзьями! Возможно кому-нибудь она очень пригодиться!

stroykadoma.org
