Солнечная батарея своими руками: подробная инструкция сборки

Содержание:

  1. Выбор фотоэлементов
  2. Расчет и проектирование
  3. Выбор места установки
  4. Подготовка материалов и инструмента
  5. Сборка корпуса солнечной батареи
  6. Пайка проводов и соединение фотоэлементов
  7. Нанесение герметизирующего слоя
  8. Окончательная сборка солнечной панели
  9. Видео

Солнечные лучи, как альтернативный источник энергии, приобретают все более широкую популярность среди населения. Особенно это касается жителей частного сектора, постепенно избавляющихся от энергетической зависимости. Однако подобные системы еще довольно дороги и не все могут их приобрести. В таких ситуациях наилучшим выходом становится солнечная батарея изготовленная своим руками из подручных материалов.

Выбор фотоэлементов
Любая солнечная батарея для дома сделанная своими руками, будет в любом случае стоить значительно ниже, чем заводская. У известных производителей производится тщательный отбор фотоэлементов, в процессе которого отсеиваются заготовки, имеющие пониженные или нестабильные показатели. Поверхность готовых изделий покрывается специальным стеклом, снижающим отражение света, отсутствующим в свободной продаже. В производстве применяются многие другие методы исследования пластинок, совершенно не подходящие для домашних условий.

Однако, солнечная батарея своими руками вполне может быть изготовлена, а полученные самоделки обладают хорошей работоспособностью и не столь заметно отличаются от изделий промышленного производства. Зато экономия денежных средств получается практически в два раза, и в определенных условиях делать панели не только целесообразно, но и выгодно.
Следовательно, основная цель на стадии подготовки заключается в правильном выборе наиболее подходящих фотоэлементов. По техническим причинам пленочные или аморфные изделия можно сразу же исключить и остановиться на пластинках их кремниевых кристаллов. В самых первых домашних опытах рекомендуется воспользоваться более дешевыми элементами из поликристаллов и лишь потом переходить к работе с монокристаллическими кремниевыми материалами.

Приобрести фотоэлементы для солнечной батареи возможно на известных зарубежных торговых площадках, таких как Алиэкспресс, Амазон и других. Они находятся там в свободной продаже в виде отдельных пластинок с различной производительностью и габаритными размерами, что позволяет собрать солнечную панель требуемой мощности.
Кроме того, существуют бракованные изделия, относящиеся к так называемому классу В, имеющие различные повреждения в виде небольших сколов и трещин. На производительность это почти не влияет, зато их стоимость значительно ниже, поэтому они чаще всего используются в самодельных гелиосистемах.
Выбор пластинок прежде всего осуществляется по их внешнему виду. Монокристаллические элементы имеют однотонную поверхность темно-синего цвета, на которой расположена хорошо заметная электродная сетка. В поликристаллических пластинках поверхность покрыта более светлым узором, образованным многочисленными мелкими кристалликами. Подробнее чем отличаются монокристаллические панели от поликристаллических читайте здесь https://electric-220.ru/news/monokristallicheskie_i_polikristallicheskie_solnechnye_batarei/2018-12-26-1624

Расчет и проектирование
Для расчетов солнечной батареи, собранной дома, обязательно потребуется перечень всех электроприборов и оборудования, имеющихся в доме. Сразу же нужно выяснить потребляемую мощность каждого из них.
Данные о мощности указываются в маркировке или в техническом паспорте устройства. Их значения довольно приблизительные, поэтому для панели, работающей с инвертором нужно ввести поправку, то есть среднее энергопотребление умножается на поправочный коэффициент. Полученная таким образом общая мощность дополнительно умножается на 1,2, учитывая потери при работе инвертора. Мощные приборы при запуске потребляют ток, в несколько раз превышающий номинальный. В связи с этим, инвертор также должен в течение короткого времени выдерживать двойную или тройную мощность.

Если мощных потребителей довольно много, но одновременно они практически не включаются, то применяемый в системе инвертор с большим выходным током получится слишком дорогим. При отсутствии значительных нагрузок рекомендуется использовать менее мощные недорогие приборы.
Солнечная батарея в домашних условиях рассчитывается по времени работы каждого электроприбора в течение суток. Вычисленное опытным путем, значение умножается на мощность, и в результате получается суточное энергопотребление, измеряемое в киловатт-часах.
Обязательно понадобятся сведения с местной метеостанции о количестве солнечной энергии, которую можно реально получить в этой местности. Расчет данного показателя выполняется на основе показаний среднегодовой солнечной радиации и ее среднемесячных значений при самой плохой погоде. Последняя цифра позволяет определить минимальное количество электроэнергии, достаточное для решения текущих задач.

Получив исходные данные можно приступать к определению мощности одного фотоэлемента. Вначале показатель солнечной радиации нужно разделить на 1000, в результате, получаются так называемые пикочасы. В это время интенсивность солнечного свечения составляет 1000 Вт/м2.
Формула для расчета
Количество энергии W, вырабатываемое одним модулем, определяется по следующей формуле: W = k*Pw*E/1000, в которой Е – величина солнечной инсоляции за определенный период времени, k – коэффициент, составляющий летом – 0,5, зимой – 0,7, Pw – мощность одного модуля. Поправочный коэффициент учитывает потери мощности фотоэлементов при нагревании солнечными лучами, а также изменение наклона лучей относительно поверхности в течение дня. Зимой элементы нагреваются меньше, поэтому и значение коэффициента будет выше.

Учитывая суммарную мощность энергопотребления и данные, полученные с помощью формулы, рассчитывается общая мощность фотоэлементов. Полученный результат делится на мощность 1 элемента и в итоге будет требуемое количество модулей.
Существуют различные модели с целым рядов мощностей элементов – от 50 до 150 Вт и выше. Выбирая компоненты с необходимыми показателями, можно собрать солнечную панель с заданной мощностью. Например, если потребность в электроэнергии составляет 90 Вт, то необходимы два модуля по 50 Вт каждый. По такой схеме можно создать любую комбинацию из имеющихся фотоэлементов. В любом случае расчеты следует производить с некоторым запасом.
Количество фотоэлементов оказывает влияние на выбор емкости аккумуляторной батареи, поскольку именно они создают зарядный ток. Если мощность панели 100 Вт, то минимальная емкость АКБ должна быть 60 А*ч. С возрастанием мощности панелей потребуются и более мощные аккумуляторы.


Выбор места установки

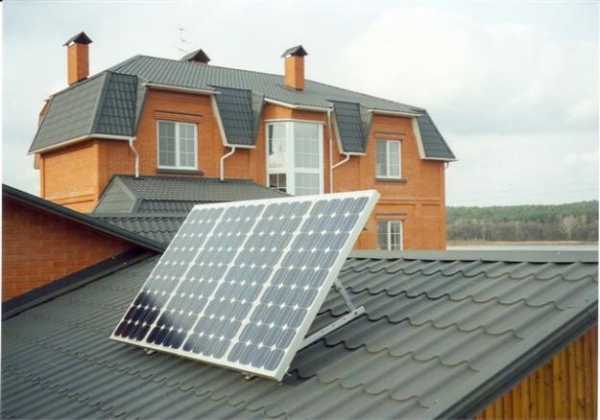

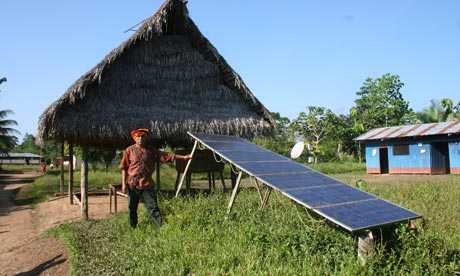

Производительность солнечных панелей во многом зависит от места их установки. Поэтому, перед тем как сделать солнечную батарею своими руками, нужно заранее определиться, где она будет расположена.
Одновременно, следует учитывать следующие факторы:
  • Степень затененности. Если вокруг панели находятся здания, заросли деревьев и прочие габаритные предметы, создающие тень, она не сможет нормально функционировать и вырабатывать достаточное количество электроэнергии. Кроме того, панель может очень быстро прийти в негодность, не оправдав расходы на ее изготовление.
  • Ориентирование панелей относительно солнца. Световой поток, создаваемый солнечными лучами, должен максимально захватывать поверхность фотоэлементов. Жители северного полушария направляют панель главной стороной на юг, а в южном полушарии ориентация выполняется строго на север.
    •
  • Угол наклона. Также выбирается в зависимости от положения и местных координат и устанавливается в соответствии с широтой. Для расчетов угла установки панели в интернете существуют онлайн-калькуляторы, выдающие наиболее подходящий градус.
  • Наличие свободного доступа для чистки, ремонта и обслуживания. В процессе эксплуатации лицевая поверхность панели постепенно покрывается пылью, грязью, а зимой – снегом. В результате, ее эффективность заметно снижается. В некоторых случаях требуется полная замена солнечных батарей. Поскольку очистка будет выполняться самостоятельно, батарею желательно устанавливать в удобном и доступном для себя месте.
Подготовка материалов и инструмента

Прежде чем начинать изготовление солнечных батарей своими руками, необходимо заготовить все требующиеся материальные ресурсы и инструменты:
  • Пластинки фотоэлементов.
  • Диоды Шоттки для шунтирования фотоэлектрических элементов.
  • Специальные шины или многожильный медный провод для соединения модулей между собой.
  • Антибликовое стекло хорошего качества или плексиглас. Любые препятствия на пути солнечных лучей приводят к росту потерь энергии. Преломление света должно быть минимальным.
  • Все материалы, необходимые для пайки.
  • Фанера, рейки или алюминиевые уголки для сборки каркаса.
  • Силиконовый герметик.
  • Метизы, крепления.
  • Защитный состав или краска, чтобы обработать деревянные поверхности.
  • Обычные инструменты – отвертки, кисти малярные, стеклорез, паяльник, ножовки по дереву и металлу и другие приспособления для конкретной ситуации.
Самая первая солнечная батарея собранная своими руками из подручных материалов должна изготавливаться из пластинок, к которым уже припаяны выводы. За счет этого снижается риск их повреждений во время сборки. Если же имеется опыт работы с паяльником, то будет дешевле купить обычные фотоэлементы и самостоятельно припаять к ним провода. По результатам расчетов заранее известно, какие пластинки будут соединяться последовательно, а какие – параллельно. Лучше всего составить предварительную схему подключения или макет и по ней делать монтаж.

Размеры каркаса определяются в соответствии с размерами ячеек. Между каждым элементом оставляется тепловой зазор 3-5 мм, а сама рамка не должна перекрывать края элементов.
Как собрать солнечную батарею своими руками
Сборка корпуса солнечной батареи
Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:
  • Сборка из уголка прямоугольного каркаса.
  • В каждом углу конструкции сверлятся отверстия под крепления.
  • Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
  • Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
  • Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
  • Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

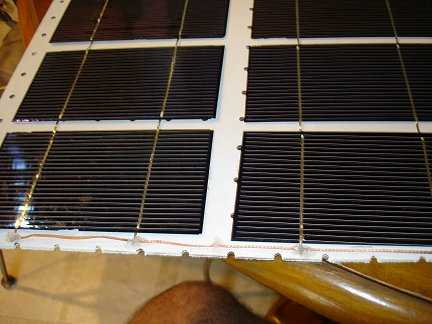

Пайка проводов и соединение фотоэлементов
Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.
На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.
При использовании шин вместо проводов, необходимо учитывать следующие особенности:
  • Шины размечаются и разрезаются на требуемое количество полосок.
  • Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
  • Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
  • Пластина переворачивается, и такая же операция повторяется на другой стороне.
Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.
Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.
Нанесение герметизирующего слоя

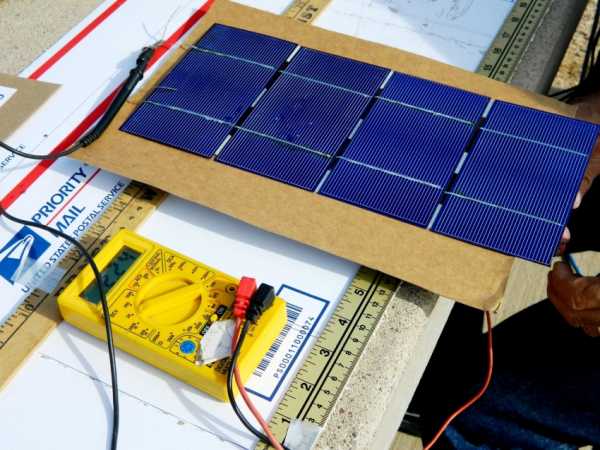

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.
Один из наиболее подходящих вариантов предполагает следующие действия:
  • Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
  • На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
  • В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.
Окончательная сборка солнечной панели

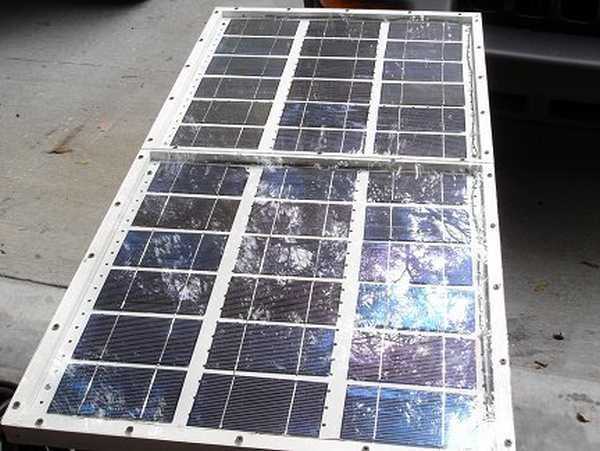

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.
В этом случае порядок действий будет следующий:
  • В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
  • С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
  • Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
  • После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.
electric-220.ru
две модели, сборка и установка
Солнечная энергетика — это просто здорово, но вот в чем проблема: даже одна батарея стоит немалых денег, а для хорошего эффекта нужна не одна, и даже не две. Потому и приходит идея — собрать все самому. Если есть у вас небольшой навык пайки — это сделать просто. Вся сборка заключается в том, чтобы последовательно соединить элементы в дорожки, а дорожки закрепить на корпусе. Сразу скажем о цене. Набор для одной панели (36 штук) стоит в районе 70-80$. А полностью со всеми материалами солнечные батареи своими руками обойдутся вам примерно в 120-150$. Намного меньше, чем заводские. Но нужно сказать, что и по мощности они будут тоже меньше. В среднем каждый фотопреобразователь выдает 0,5 В, если последовательно соединить 36 штук, это будет порядка 18 В.
Немного теории: типы фотоэлементов для солнечных батарей
Самая большая проблема — приобрести фотоэлектрические преобразователи. Это те самые кремниевые пластины, которые преобразуют солнечный свет в электричество. Вот тут нужно немного разбираться в типах фотоэлементов. Их выпускают двух типов: поликристаллические и монокристаллические. Монокристаллические более дорогие, но имеют более высокий КПД — 20-25%, поликристаллические — дешевле, но и производительность у них меньше — 17-20%. Как их отличить внешне? Поликристаллические имеют ярко-синий цвет. Монокристаллические немного темнее и у них не квадратная, а многогранная форма — квадрат со срезанными краями.

С фотоэлектрическими преобразователями для солнечных батарей все не очень сложно: монокристаллические и поликристаллические
О форме выпуска. Есть фотоэлементы для солнечных батарей с уже припаянными проводниками, а есть наборы, где проводники прилагаются и все нужно паять самостоятельно. Что покупать  решает каждый сам, но нужно сказать, что без навыка хотя-бы одну пластину вы повредите, а скорее, не одну. А если и паять умеете не очень… то лучше немного дороже заплатить, но получить уже почти готовые к использованию детали.
Сделать фотоэлементы для солнечных батарей своими руками нереально. Для этого нужно уметь выращивать кристаллы кремния, а потом его еще обрабатывать. Потому нужно знать, где купить. Об этом дальше.
Почитать о вида солнечных батарей можно тут.
Где и как купить фотоэлементы
Теперь о качестве. На всех китайских площадках типа Ebay или Alibaba продается отбраковка. Те детали, которые не прошли тесты на заводе. Потому идеальной батареи вы не получите. Но цена у них не самая большая, так что можно смириться. Во всяком случае, на первых порах. Соберите пару тестовых солнечных батарей своими руками, набейте руку, а потом можно брать с завода.

Один из вариантов ячеек с припаянными проводниками
Некоторые продают фотоэлементы запаянными в воск. Это предотвращает их порчу при перевозке, но избавиться от воска и не повредить пластины довольно сложно. Нужно все вместе их окунуть в горячую, но не кипящую воду. Подождать пока воск растает, потом аккуратно разъединять. Потом поочередно купать каждую пластину в горячем мыльном растворе, потом окуная в чистую горячую воду. Таких «омовений» моет понадобиться несколько, воду и мыльный раствор придется менять, и не один раз. После того как воск удалите, чистые пластины разложите на махровом полотенце для просушки. Очень хлопотное это дело. Так что лучше покупайте без воска. Так намного проще.
Теперь о покупках на китайских площадках. Конкретно о Ebay и Alibaba. Они проверены, тысячи людей ежедневно там что-то покупают. Система ничем не отличается. После регистрации, как обычно, в строке поиска набираете название элемента. Потом выбираете понравившееся по какой-то причине предложение. Обязательно выбирайте из тех вариантов, где есть бесплатная доставка (на английском free shipping). Если такой пометки нет, то доставку придется оплачивать отдельно. А она часто больше стоимости товара и уж точно больше той разницы, что вы выгадаете на цене.

С кремниевыми ячейками нужно обращаться очень осторожно: они очень хрупкие
Ориентироваться нужно не только на цену, но и на рейтинг продавца и на отзывы. Внимательно читайте и состав товара, его параметры и отзывы. Можно с продавцом общаться, только сообщения писать нужно на английском.
По поводу оплаты. Она на этих площадках переводится продавцу только после того, как вы отпишитесь в получении товара. А пока идет доставка, ваши деньги лежат на счете торговой площадки. Оплачивать можно с карты. Если боитесь светить данные карты, воспользуйтесь промежуточными сервисами. Они есть разные, но суть одна — ваша карта не засветится. Есть на этих площадках и возврат товара, но это долгая песня, так что лучше брать у проверенных продавцов (с хорошим рейтингом и отзывами).
Да. Посылка идет в зависимости от региона. И дело не столько в том, как долго она будет идти из Китая, как в том, как скоро ее доставит почта. В лучшем случае — недели три, но может и полтора месяца.
Как собрать
Сборка солнечной батареи своими руками состоит из трех этапов:
  1. Изготовление каркаса.
  2. Пайка солнечных элементов.
  3. Укладка в каркас и герметизация.
Каркас изготовить можно из алюминиевых уголков или из деревянных реек. Но форма каркаса, материалы, последовательность изготовления зависят от способа установки.
Способ первый: установка на окне
Батарею вешают на окне, на раму изнутри помещения или снаружи, но тоже на окне. Тогда нужно делать каркас из алюминиевого уголка, а к нему приклеивать стекло или поликарбонат. В этом случае между фотоэлементами остаются хоть небольшие зазоры, через которые немного света проникает в помещение. Размеры рамы выбираете исходя из размеров ваших фотоэлементов и того, как вы собираетесь их располагать. Также некоторую роль могут сыграть габариты окна. Учтите, что плоскость должна быть ровная — фотоэлектрические преобразователи очень хрупкие, и при малейшем перекосе будут трескаться.

В квартире есть только одно место для установки солнечной батареи — на окне
Развернув готовую раму с приклеенным стеклом лицом вниз, на поверхность стекла нанести слой герметика. На герметик, снова-таки лицевой стороной вниз, разложить собранные из фотоэлементов линейки.
Из толстого упругого поролона (толщина не менее 4 см) и куска полиэтиленовой пленки (200 мк) сделать мат: поролон обтянуть пленкой и хорошо скрепить. Лучше полиэтилен спаять, но можно и скотчем воспользоваться, только все стыки должны находиться на одной стороне. Вторая должна быть ровной и гладкой. По размерам мат должен хорошо ложиться в раму (без загибов и усилий).

Основная хитрость — заливка герметиком
Уложили мат на фотоэлементы, утопленные в герметике. На него доску, которая по размерам чуть меньше рамы, а на доску солидный груз. Это нехитрое устройство поможет выгнать пузыри воздуха, которые оказались под фотоэлементами. Воздух снижает производительность, причем очень сильно. Потому чем меньше пузырьков будет, тем лучше. Всю конструкцию оставляете на 12 часов.
Теперь время снять груз и отлепить мат. Делаете это медленно и не спеша. Важно не повредить пайку и проводники. Потому тяните плавно, без рывков. После того, как мат сняли, панель нужно оставить на некоторое время — досохнуть. Когда герметик перестанет липнуть, можно навешивать панель и пользоваться.
Вместо длительной процедуры с герметиком можно взять специальную пленку для герметизации. Она называется EVA. Просто сверху на собранную и уложенную на стекло батарею расстилаете пленку и греете ее строительным феном до полной герметизации. Времени уходит в разы меньше.
Способ второй: установка на стене, крыше и т.д.
В этом случае все иначе. Задняя стенка должна быть плотной и не проводящей ток. Возможно — деревянной, фанерной и т.п. Потому имеет смысл и раму сделать из деревянных брусков. Только высота корпуса должна быть небольшой, чтобы тень от бортиков не мешала.

Собираете каркас под размеры вашей батареи (зависит от размеров солнечных преобразователей, которые вы приобрели)
На фото корпус состоит из двух половинок, но это совсем необязательно. Просто легче собирать и укладывать короткие линейки, но соединений в этом случае будет больше. Да. Несколько нюансов: нужно в корпусе предусмотреть несколько отверстий. В нижней части нужны несколько штук для выхода конденсата, а также два отверстия для вывода проводников от батареи.
Затем корпус батареи покрасить белой краской — кремниевые пластины имеют довольно широкий диапазон рабочих температур, но он не безграничен: от -40oCдо +50oC. А летом в закрытой коробке +50oC набегает легко. Потому и нужен белый цвет, чтобы не перегревались фотопреобразователи. Перегрев, как и переохлаждение, ведет к снижению эффективности. Это, кстати, может стать объяснением непонятного явления: полдень, солнце жарит, а батарея стала давать меньше электричества. А она просто перегрелась. Для южных регионов, наверное, нужно уложить фольгу. Это будет эффективнее. Причем производительность, скорее всего, возрастет: будет улавливаться еще и отраженное фольгой излучение.

Собираем и укладываем дорожки

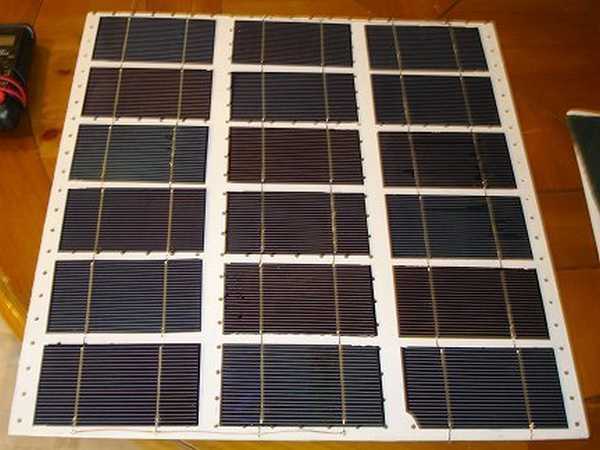

После того как краса высохла, можно укладывать собранные дорожки. Но в этот раз лицом вверх. Как их крепить? На каплю термостойкого герметика посредине каждой пластины. Почему не нанести по всей поверхности? Из-за температурного расширения пластина будет менять размеры. Если приклеить ее только посередине, с ней ничего не случиться. Если будет хотя-бы две точки — она рано или поздно лопнет. Потому аккуратно посередине наносите каплю, мягко прижимаете пластину. Не давите — раздавить очень легко.

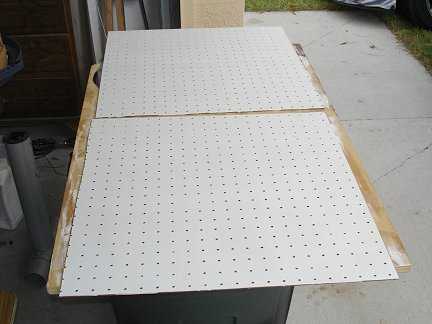

В некоторых случаях пластины сначала крепились на основу — лист ДВП, выкрашенный в тот же белый цвет. А потом уже на основе закреплялись к корпусу шурупами.
После того, как все линейки уложены, последовательно их соединяете. Чтобы проводники не болтались, их можно зафиксировать несколькими каплями герметика. Вывести провода от элементов можно через днище или через бортик — как удобнее. Протяните их через отверстие, а потом залейте дырку все тем же герметиком. Теперь нужно дать всем соединениям высохнуть. Если накрыть крышкой раньше, на стекле и фотоэлементах образуется налет, который сильно снижает эффективность батареи. Потому ждем как минимум сутки (или столько, сколько указано на упаковке герметика).

Финальный аккорд: установка прозрачной крышки
Теперь дело за малым — накрыть все стеклом или прозрачным пластиком. Как крепить — дело ваше. Но на первых порах не герметизируйте. По крайней мере, до испытания. Может где-то обнаружится проблема.
И еще один нюанс. Если планируете в систему подключать аккумуляторы, понадобится поставить диод, который будет предотвращать разряд аккумулятора через батарею в ночное время или в плохую погоду. Лучше всего поставить диод «Шоттки». Его подсоединяю к батарее последовательно. Установить его лучше внутри конструкции — при высоких температурах у него уменьшается падение напряжения, т.е. в рабочем состоянии он будет меньше «садить» напряжение.
Как паять элементы для солнечной батареи
Немного об обращении с кремниевыми пластинами. Они очень-очень хрупкие, легко трескаются и ломаются. Потому обращаться нужно с ними с крайней осторожностью, хранить в жесткой таре подальше от детворы.
Работать нужно на ровной твердой поверхности. Если стол покрыт клеенкой, положите лист чего-то твердого. Пластина не должна прогибаться, а всей поверхностью жестко опираться на основу. Причем основание должно быть гладким. Как показывает опыт, идеальный вариант — кусок ламината. Он, жесткий, ровный, гладкий. Паяют на тыльной стороне, не на лицевой.

Все что понадобится для сборки солнечной панели своими руками
Для пайки использовать можно флюс или канифоль, любой из составов в маркере для пайки. Тут у каждого свои пристрастия. Но желательно, чтобы состав не оставлял следов на матрице.
Укладываете кремниевую пластину лицом вверх (лицо — синяя сторона). На ней есть две или три дорожки. Их промазываете флюсом или маркером, спиртовым (не водно-спиртовым) раствором канифоли. В комплекте с фотопреобразователями идет обычно тонкая контактная лента. Иногда она нарезана на куски, иногда идет в катушке. Если лента намотана на катушку, отрезать нужно кусок, равный двойной ширине солнечного элемента, плюс 1 см.
На обработанную флюсом полосу припаиваете отрезанный кусок. Лента получается намного длиннее пластинки, весь остаток остается с одной стороны. Старайтесь вести паяльник не отрывая. Насколько это возможно. Для более качественной пайки на кончике жала у вас должна быть капля припоя или олова. Тогда пайка будет качественной. Непропаянных мест быть не должно, хорошо все прогревайте. Но не давите! Особенно по краям. Это очень хрупкие изделия. Поочередно припаиваете ленты на все дорожки. Фотопреобразователи получаются «хвостатые».

Лицевая сторона — синяя. На ней есть несколько дорожек (две или три) к которым нужно припаять проводники. Серая — это тыльная сторона. К ней потом припаивают проводники от идущей выше пластинки
Теперь, собственно, о том, как собрать солнечную батарею своими руками. Приступаем к сборке линейки. С обратной стороны пластинки тоже есть дорожки. Теперь «хвост» от верхней пластины припаиваем к нижней. Технология такая же: дорожку промазываем флюсом, потом пропаиваем. Так последовательно соединяем нужное количество фотоэлектрических преобразователей.
В некоторых вариантах на задней стороне не дорожки, а площадки. Тогда пайки меньше, но претензий по качеству может быть больше. В этом случае промазываем флюсом только площадки. И паяем тоже только на них. Вот, собственно, все. Собранные дорожки можно переносить на основание или корпус. Но есть еще множество хитростей.

Паять нужно на твердой ровной поверхности
Так, например, между фотоэлементами нужно выдерживать определенное расстояние (4-5 мм), что без фиксаторов не так и легко. Малейший перекос, и есть возможность порвать проводник, или сломать пластинку. Потому для задания определенного шага на кусок ламината приклеивают строительные крестики (используются при укладке плитки), или делают разметку.
Все проблемы, которые возникают при изготовлении солнечных батарей своими руками, связаны с пайкой. Потому перед герметизацией, а лучше еще и перед переносом линейки на корпус, проверить сборку амперметром. Если все нормально, можно продолжать работу.
Об использовании солнечной энергии для отопления дома можно прочесть тут.
Итоги
Теперь вы знаете, как сделать солнечную батарею в домашних условиях. Дело не самое сложное, но требует кропотливой работы.
teplowood.ru
Как сделать солнечную батарею своими руками

Хоть использование солнечной энергии и получило сегодня широкое распространение, цена фотобатарей остается на высоком уровне. Но их вполне можно сделать своими руками. В большинстве случаев этим интересуются владельцы частных домов. Но некоторым удается снабдить самодельными фотопанелями даже свою квартиру.
Устройство солнечной батареи
Перед тем как создать солнечную батарею своими руками, стоит разобраться в ее работе. Электрическую энергию накапливают аккумуляторы. В основе работы самой батареи лежит фотоэлектрический эффект. Он происходит в фотоэлементах, которые и «собирают» энергию солнечных лучей. Такие пластины как раз и выступают основной частью фотобатарей. Как же преобразуется энергия из солнечной в электрическую:
  1. Лучи солнца попадают на одну из сторон пластины, имеющую тонкий слой бора или фосфора.
  2. Под их воздействием высвобождается множество электронов. Фосфорная пленка удерживает их, не давая разлетаться.
  3. Движение электронов упорядочивается металлическими «дорожками», которыми оснащена каждая пластина.
  4. Так возникает электрический ток. Его можно получить тем больше, чем больше взять кремниевых ячеек.
Выбираем фотоэлементы
Первыми в списке необходимых материалов идут, конечно же, солнечные фотоэлементы. Поскольку развитие альтернативных источников энергии в мире не стоит на месте, разработано уже множество различных солнечных пластин.
  • Пленочные. Сегодня их выпускают только технологически «продвинутые» компании, поэтому за ними остается только «охотиться». Такие элементы встречаются в уже готовых фотобатареях.
  • Аморфные. Это фотопластины, способные собирать лучи солнца в любых погодных условиях: на закате, при запыленном воздухе, в дождь и пр. В основе аморфных элементов лежит тончайший слой кремния, напыляемый на стеклянную или полимерную поверхность. Для создания самодельной солнечной батареи своими руками такие элементы используют редко из-за небольшого срока службы и недостаточного КПД.
  • Из кристаллического кремния. Здесь выделяют два типа фотопластин:
    • Монокристаллические. Состоят из одного кремниевого кристалла. Эффективность таких панелей выше за счет одностороннего направления. Подобные элементы чаще применяют в регионах с высокой активностью солнца. Распознать подобные ячейки можно по однородному темному цвету и срезанным углам. Их КПД составляет около 19%, а срок службы достигает 50 лет.
    • Поликристаллические. Множество мелких кристаллов объединяют в один элемент. Эффективность от этого снижается, но зато панели можно использовать там, где солнце не слишком активно. Структуру из большого числа кристаллов можно обнаружить по более светлому оттенку синего цвета и неоднородному рисунку. Поликристаллы уступают монокристаллам в сроке службы (до 25 лет) и КПД (до 15%).

В первый раз изготовить солнечную батарею своими руками лучше из более дешевых поликристаллических пластин. К монокристаллическим стоит переходить уже после обкатки технологии. Недорогие фотопластины продаются в зарубежных интернет-магазинах. Самые известные среди них: EBay, Aliexpress и Amazon.
Сегодня некоторые продавцы предлагают уцененные фотопластины класса «B». Они стоят дешевле в связи с имеющимися повреждениями: различными сколами, отсутствующими уголками, микротрещинами и пр. Производительность ячеек от этого не страдает, но цена значительно снижается. Для «набивки руки» такие элементы вполне подойдут.
Альтернатива фотоэлементам
Решив сделать солнечную батарею своими руками из подручных средств, можно заменить фотопластины на полупроводники с p-n-переходами. Они часто остаются от старых приемников и телевизоров. Полупроводники тоже способны вырабатывать ток под действием солнечного излучения. Для изготовления панели остается только соединить несколько подобных деталей.
Подвох здесь в недостаточной мощности получаемых устройств. При самых мощных транзисторах удается получить напряжение не более 0,2 В с каждого. Сила тока в них будет измеряться микроамперами, и это при самом ярком солнце. Чтобы добиться тех же параметров, что дают кремниевые фотоэлементы, нужно будет найти сотни полупроводников. Но даже в лучшем случае вы сможете зарядить только светодиодный фонарь или мобильник.
Расчет количества фотоэлементов
Важным этапом в инструкции, как сделать солнечную батарею своими руками, выступает расчет ее размера. Здесь важны напряжение и сила тока фотоэлементов. Для средних ячеек эти параметры составляют 0,5 В и 3 А соответственно. Если для создания батареи соединить 30 ячеек, тогда ее мощность составит 30 · 0,5 В · 3 А = 45 Вт.
С учетом полученного значения можно рассчитать и то, сколько потребуется таких блоков для фотобатареи той или иной мощности, а также требуемую для них площадь.
Что еще потребуется для создания фотобатареи
Перед началом работ проверьте, все ли из списка есть у вас под рукой:
  • рейки и фанера для каркаса;
  • силиконовый герметик;
  • припой;
  • антисептик и краска для дерева;
  • многожильный медный провод для соединения фотоэлементов;
  • уголки алюминиевые;
  • антибликовое стекло, поликарбонат или плексиглас;
  • диоды Шоттки, рассчитанные на отдачу одной фотопластины.
Также потребуется простой инструмент: паяльник, пила, стеклорез, отвертка, малярная кисть – все, что есть у любого домовитого хозяина.
Инструкция по созданию солнечной панели
Соединяя солнечные ячейки, стоит придерживаться соотношения сторон 1:1. Например, если по вашим расчетам получится, что требуется уложить 120 пластин, то можно расположить их в 12 рядов по 10 шт. Каждые два «столбика» подключите параллельно, а 5 полученных блоков – последовательно. Так провода будут уложены аккуратнее. Определившись с расположением ячеек, можно приступать к выполнению инструкции, как собрать солнечную батарею своими руками. Она включает несколько основных этапов.
Создание корпуса
Корпус изготавливают из деревянных реек. Высота их не должна быть больше 25 мм, иначе крайние ряды ячеек окажутся затененными. Для соединения реек используют алюминиевые уголки. Размеры корпуса определяются размерами фотопластин. Для ячеек 3х6 дюймов (7,62х15,24 см) при расположении их в 12 рядов по 10 шт. потребуется рама не менее 160х100 см.
Обратная сторона зашивается фанерой, а внизу рамы просверливают вентиляционные отверстия. Для защиты дерева его покрывают антисептиком, а затем окрашивают. Уже по готовому каркасу из стекла или плексигласа вырезают панель, которую крепят при помощи уголковых кронштейнов.
Пайка фотоэлементов
Для выполнения этой задачи необходим паяльник мощностью до 40 Вт и легкоплавкий припой. Небольшое его количество наносится на выводные части пластин. Обязательно соблюдается полярность подключения. Расстояние между фотоэлементами должно быть не менее 5 мм для учета возможного расширения. Для увеличения напряжения элементы соединяют последовательно, а для повышения тока – параллельно.
Когда отдельные цепочки будут собраны, их кладут тыльной стороной к подложке и приклеивают герметиком. Каждый блок солнечных пластин должен быть снабжен диодом Шоттки, исключающим разрядку аккумуляторов ночью. По схеме, представленной выше, осуществляют соединение всех цепочек с использованием медного провода или специальной шины.
Окончательная сборка
Уже готовые подложки укладывают в корпус. Для крепления используют саморезы. При наличии в раме поперечины в ней просверливают отверстия под провода. Выведенный наружу кабель фиксируют и припаивают к выводам сборки. Стекло укладывают в каркас, предварительно нанеся на верхний контур рамы слой герметика.
Изучив, как делают солнечные батареи в домашних условиях своими руками, можно сделать вывод, что для этого требуются хотя бы минимальные знания электротехники. Но сделав все максимально аккуратно, можно надеяться на удачное выполнение поставленной задачи. Также нужно быть готовым, что альтернативная энергия своими руками требует финансовых и временных затрат. Потренировавшись на первой панели, вы сможете сделать еще не одну солнечную батарею, тем самым обеспечив свое жилище бесплатной электроэнергией.

altenergiya.ru
Рассчитываем и изготавливаем солнечные батареи своими руками. Как сделать солнечную батарею своими руками? Фото, видео, схемы.
К сожалению, солнечные батареи недешевы, поэтому самодельную солнечную батарею можно собрать самому. Для
Для изготовления солнечной батареи используем простые инструменты и недорогие подручные материалы, чтобы сделать мощную и самое главное дешевую солнечную батарею.
Что такое солнечная батарея? и с чем ее едят.
Солнечная батарея, это контейнер, состоящий из солнечных элементов.
Солнечные элементы, делают всю работу по преобразованию солнечной энергии в электричество. К сожалению, для получения мощности, достаточной для практического применения, солнечных элементов надо довольно много.
Кроме того, солнечные элементы очень хрупкие. Поэтому их и объединяют в Солнечную батарею.
Солнечная батарея содержит достаточное количество солнечных элементов для получения высокой мощности и защищает элементы от повреждения.
Трудности, возникающие при самостоятельном изготовлении солнечной батареи:
Главное препятствие в изготовлении солнечной батареи — это покупку солнечных элементов за разумную цену.
Новые солнечные элементы очень дороги и их сложно найти в нормальном количестве за любые деньги.
Дефектные и поврежденные солнечные элементы есть в наличии на интернет аукционе eBay и других местах гораздо дешевле.
Солнечные элементы «второго сорта» возможно, могут быть использованы для изготовления солнечной батареи.

 Для того чтобы изготовить солнечную батарею максимально дешевой, используем дефектные элементы, и закупаем их например на eBay.
Для изготовления солнечной батареи я купил несколько блоков монокристаллических солнечных элементов размером 3х6 дюйма.
Чтобы сделать солнечную батарею, необходимо соединить последовательно 36 таких элементов.
Каждый элемент генерирует порядка 0,5В. 36 элементов, соединенных последовательно дадут нам около 18В, которые будут достаточны для зарядки батарей на 12В. (Да, такое высокое напряжение действительно необходимо для эффективной зарядки 12В аккумуляторов).
Солнечные элементы этого типа тонкие как бумага, хрупкие и ломкие как стекло. Их очень легко повредить. Продавец этих элементов окунул наборы из 18 шт. в воск для стабилизации и доставки без повреждений. Воск — это головная боль при его удалении. Если у вас есть возможность, ищите элементы, не покрытые воском. Но помните, что они могут получить больше повреждений при транспортировке.
Заметьте, что мои элементы уже имеют припаянные проводники. Ищите элементы с уже припаянными проводниками. Даже с такими элементами вам нужно быть готовым много поработать паяльником. Если же вы купите элементы без проводников, приготовьтесь работать паяльником раза в 2-3 больше. Короче, лучше переплатить за уже припаянные провода.
Также я купил пару наборов элементов без заливки воском у другого продавца. Эти элементы пришли упакованные в пластиковую коробку. Они болтались в коробке и немного обкололись по бокам и углам. Незначительные сколы не имеют особого значения. Они не смогут снизить мощность элемента настолько, чтобы об этом надо было беспокоиться. Купленных мной элементов должно хватить на сборку двух солнечных батарей. Зная, что возможно сломаю парочку при сборке, поэтому купил чуть больше.
Солнечные элементы продаются самого широкого спектра форм и размеров. Вы можете использовать более крупные или мелкие, чем мои 3х6 дюймов. Только помните:
Элементы одного типа производят одинаковое напряжение независимо от их размера. Поэтому для получения заданного напряжения всегда потребуется одинаковое количество элементов.
— Большие по размеру элементы могут генерировать больший ток, а меньшие по размеру, соответственно — меньший ток.
— Общая мощность вашей батареи определяется как ее напряжение умноженное на генерируемый ток.
Использование больших по размеру элементов позволит получить большую мощность при том же напряжении, но батарея получится крупнее и тяжелее. Использование меньших элементов позволит уменьшить и облегчить батарею, но не сможет обеспечить такую же мощность.
Также стоит отметить, что использование в одной батарее элементов разных размеров — плохая идея. Причина в том, что максимальный ток, генерируемый вашей батареей, будет ограничен током самого маленького элемента, а более крупные элементы не будут работать в полную силу.
Солнечные элементы, на которых я остановил выбор, имеют размер 3х6 дюйма и способны генерировать ток примерно 3 ампера. Я планирую соединить последовательно 36 таких элементов, чтобы получить напряжение чуть больше 18 вольт. В результате должна получиться батарея, способная выдавать мощность порядка 60 ватт на ярком солнце.
Звучит не сильно впечатляюще, но вс
levevg.ru
Как собрать солнечную батарею своими руками
В последние годы вопрос о обеспечении энергосбережения становится все более остро. Многие люди начинают думать о том, как сэкономить электроэнергию с применением разнообразных энергосберегающих технологий. В последнее время использование солнечной энергии в бытовых условиях начинает интересовать все больше людей, которые приходят к выводу, что лучше будет один раз поставить солнечные батареи, а потом получать весомую экономию своего бюджета. Это актуально в условиях постоянного подорожания цен на энергоносители как в России, так и по всему миру. Еще сильнее можно сэкономить, если разобраться, как собрать солнечную батарею своими руками. Главной особенностью сбора солнечных батарей будет доступность комплектующих и минимальные финансовые вложения.
Содержание:
1.Выбираем элементы для панелей;
2. Разрабатываем проект;
3. Изготавливаем каркас;
4. Монтаж корпуса солнечной батареи;
5.  Подбираем и паяем элементы;
6. Собираем элементы солнечной батареи;
7. Видео.
Выбираем элементы для панелей
Большим достоинством своими силами собранной солнечной системы является то, что не нужно устанавливать сразу всю комплексную систему, мощность можно постепенно увеличивать. Если опыт сбора будет успешным, то можно продолжать работу и увеличивать объем.
Солнечная батарея является локальным генератором, который функционирует на основе преобразования солнечной энергии в электрическую при помощи фотоэлектрического элемента. Для того, чтобы собрать ее своими руками необходимо подбирать в свободной продаже солнечные модули. К примеру, на Ebay можно прикупить комплект SolarCells, состоящий из 36 солнечных элементов, который как раз предназначен для самостоятельной сборки батареи. Подобные наборы можно приобрести и в России.
Разрабатываем проект
Разработка проекта будет зависеть от того, где Вы будете размещать солнечную батарею и варианта монтажа. Подобные батареи должны устанавливаться под углом, который обеспечивает попадание солнечных лучей под прямым углом на фотоэлементы. Не забывайте, что производительность солнечной батареи полностью зависит от интенсивности освещения. Их нужно устанавливать на солнечной стороне здания. В зависимости от месторасположения объекта, а также потока солнечной энергии в каждом регионе вычисляется угол наклона для солнечной панели.
Стоит обратить Ваше внимание на то, что в момент проектирования системы, которую предполагается устанавливать на крыше здания, заранее необходимо выявить или просчитать несущую способность кровли. Кровля должна полностью выдерживать приложенную нагрузку, а также обеспечить запас прочности.
Изготавливаем каркас
До того, как сделать солнечную батарею необходимо приобрести солнечные элементы (36 штук). По проведенным расчетам один элемент выдает 0,5 Вольт энергии, то есть при наличии 36 элементов может получиться 18 Вольт.
На рынке представлен огромный выбор пластин, имеющих различные размеры, однако необходимо помнить следующее во время их выбора:
  • Все пластины будут производить одинаковый уровень напряжения вне зависимости от их размеров;
  • Большие пластины производят большую силу тока;
  • Используя пластины большого размера можно получить больше энергии, но помните о весе панелей увеличенного размера;
  • Не рекомендуется применять пластины разных размеров в одной конструктивной системе.
Для каркаса при изготовлении солнечных батарей применяют алюминиевый уголок, но можно купить и уже готовые предназначенные для этого рамы. Прозрачное покрытие нужно выбирать по своему желания, но учитывая показатели преломления света. Самым доступным материалом будет оргстекло, а наименее подходящим по своим характеристикам является обычный поликарбонат. Лучшими материалами для изготовления панели будут материалы, имеющие высокий уровень светопропускания. Если использовать оргстекло, то в процессе эксплуатации можно проводить наблюдения за контактами в системе.
Монтаж корпуса солнечной батареи
Если говорить о стандартном изготовлении одной солнечной батареи, то оно предполагает применение 36 фотоэлементов с пластинами 150х81 мм. Во время расчета размеров нужно учесть наличие зазоров между элементами в 3-5 мм, которые будут необходимы при изменении размеров каркаса под воздействием атмосферных явлений. Размеры заготовки с учитываемыми допусками будут 690х835 мм и ширина уголка в каркасе 35 мм. Солнечная батарея, которая будет изготовлена с помощью алюминиевого профиля будет похожа на панель заводского производства и будет обеспечивать высокий уровень герметичности, прочности и жесткости.
Для начала из алюминиевого уголка нужно сделать заготовки – рамки размерами 690х835 мм. Для дальнейшего крепления саморезов в полученной рамке нужно сделать отверстия. Затем по внутренней поверхности уголков следует нанести без пропусков силиконовый герметик. Это достаточно важный момент, т.к. не должно получаться мест, которые не заполнены силиконом. В полученную раму нужно положить прозрачный лист из оргстекла, специального поликарбоната или антибликового стекла.
Обращаем внимание, что силикону нужно дать просохнуть, в противном случае испарение будет создавать лишнюю пленку на фотоэлементах.
Уложенное стекло нужно с тщательностью прижать к каркасу и зафиксировать. Для хорошей фиксации крепеж нужно выполнить по всему периметру рамки. Все, каркас солнечной батареи почти выполнен.
Подбираем и паяем элементы
Также на том же Ebay или другом подобном магазине можно приобрести солнечные элементы, имеющие уже припаянные проводники. Обязательно оцените свои способности, т.к. паять контакты в подобной конструкции довольно таки сложный процесс. Ответственность еще увеличивается за счет хрупкости элементов.
Если все же решили пропаять элементы самостоятельно, то для начала проводники необходимо нарезать с помощью картонной заготовки и с аккуратностью разложить на фотоэлементе. Затем на точки припаивания нужно нанести кислоту и припой. Для более удобного выполнения работы прижмите проводник тяжелым предметом. Далее следует аккуратно припаять к фотоэлементу проводник, но не пережмите хрупкие кристаллы. По указанным нормативам на проводнике серебряное напыление обязано выдержать три пайки.
Собираем элементы солнечной батареи
Когда производите первую сборку лучше всего использовать размеченную подложку, которая поможет разместить элементы ровно относительно друг друга.  Основа выполняется из фанеры, обязательно промаркируйте уголки конструкции. После проведенной пайки на элементы батареи на обратную сторону нужно закрепить кусочек ленты для монтажа и подобным образом их переносить. Герметизировать необходимо только соединительные части.
Далее элементы нужно выкладывать на поверхность стекла. Не забывайте оставлять между элементами расстояние и прижать их грузом. Пайку проводите по приложенной электрической схеме. Плюсовые дорожки должны быть размещены на лицевой стороне, а минусовые – с обратной. Пропаивайте все серебряные контакты. По этому принципу соедините все фотоэлементы. На крайних элементах панели контакты нужно вывести на шину плюс и минус. Рекомендуется создать «среднюю» точку – используя два дополнительные шунтирующие диоды. Клемма устанавливается на внешней стороне рамы. Для выводящих проводов можно применять акустический кабель в изоляции. После пайки все провода нужно зафиксировать силиконом. После сборки солнечные панели в качестве основной проблемы имеют качество пайки контактов. Именно поэтому специалисты рекомендуют перед герметизацией проводить тестирование, которое нужно выполнить в каждой группе элементов, когда проводится пайка.
Если выполнена грамотная конструкция всей системы, то это обеспечить достаточную мощность батареи. Во время расчета всей конструкции следует учитывать, что во время изготовления одной солнечной батареи нужно использовать только солнечные модули одних размеров, т.к. в системе максимальный ток ограничивается током самого маленького элемента.
Стандартные подсчеты дают понять, что в достаточно солнечный день с одного метра панели получается примерно 120 Вт мощности. Естественно, что подобная мощность не позволит даже на компьютере поработать, но панели в 10 метров уже обеспечит  1 кВт энергии, что даст Вам возможность дать энергию для основных приборов в доме. В среднем, для семьи требуется в месяц примерно 300 кВт, поэтому система, которая оптимально установлена на южной стороне размерами в 20 метров позволит обеспечить электроэнергией семейные потребности. Для оптимизации использования электроэнергии в освещении рекомендуется использовать лампочки переменного тока светодиодные или люминесцентные. Как подобрать подобные лампочки, к примеру для натяжного потолка можно прочитать здесь.
Солнечные батареи становятся все более популярными среди альтернативных источников питания. Однако в наших условиях их цена чаще всего завышена, поэтому используя всем доступные материалы и необходимые инструкции можно собрать солнечную батарею своими руками.
Видео
А  этом видео представлен процесс сборки солнечной батареи.
postroy-prosto.ru
Как сделать солнечную батарею своими руками

Все больше людей стремится к приобретению домов, находящихся в отдалении от очагов цивилизации. Причин этому существует множество, главная из которых, наверное, экологическая. Ни для кого не секрет, что интенсивное развитие промышленности пагубно сказывается на состоянии окружающей среды. Но при покупке такого дома можно столкнуться с отсутствием электроснабжения, без которого жизнь в двадцать первом веке едва ли можно себе представить.
Проблему обеспечения энергией здания, находящегося далеко от очагов цивилизации можно попробовать решить установкой ветрогенератора. Однако этот способ далеко не идеален. Для того, чтобы электроэнергии хватило на весь дом потребуется установка большого ветряка или нескольких, но и в этом случае энергообеспечение будет носить эпизодический характер, отсутствуя в безветренную погоду.
Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой. И такое решение есть!
Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.
Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:
  • основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене
  • покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.
  • солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.
  • дефектные элементы вполне могут быть использованы в заданных условиях.
На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.
Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0.5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.
Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.
Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.
Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:
  1. Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным
  2. Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.
  3. Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.
Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.
Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.
После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.
По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.
На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.
Вид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.
Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.
Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.
Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае.  Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.
После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.
Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.
Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.
Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.
Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.
На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой. После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее.  Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.
Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.
Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения
В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.
Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.
Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.
По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.
Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.
Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.
Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.
Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.
Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.
После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.
Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.
Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.
Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.
Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.
Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.
Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе.
Небольшое количество герметика для создания барьера от влаги.
На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.
Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.
Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.
Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

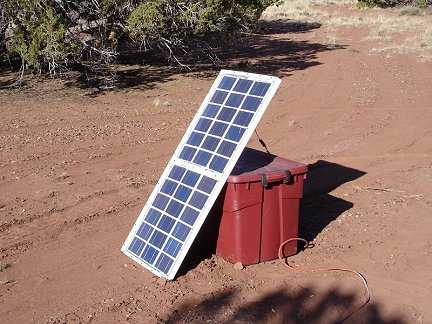

Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.
Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.
Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.

kak-eto-sdelano.ru
Как правильно сделать солнечную батарею своими руками
Еще пару десятков лет назад человека, заявившего, что он сможет получать необходимую энергию для своего дома или дачи от Солнца, наверное, осмеяли бы. Но сегодня все поменялось — Солнце имеет огромный запас энергии, которым просто грех не воспользоваться.
На рынке появилось огромное количество батарей, с помощью которых можно аккумулировать энергию Солнца и применять ее в собственных целях. Все довольно привлекательно, если бы не одно НО.
Цена таких батарей сильно «кусается» и многие задаются вопросом, а стоит ли вообще производить такие затраты, окупится ли это приобретение? Выходом из этого как всегда является сообразительность, умелые руки и чуточку терпения. Солнечную батарею можно сконструировать самому, что обойдется намного дешевле готового товара.
В среднем 1 кв. метр солнечного коллектора вырабатывает 120 Вт энергии. Таким образом можно рассчитать необходимую площадь фотоэлементов, необходимых для снабжения электроэнергией жилого дома или дачи.
Выбор материалов
Фотопластина – основной компонент коллектораПри кажущейся сложности солнечная батарея в своей конструкции имеет всего 6 составляющих:
  1. Фотоэлемент или солнечный элемент, самая важная часть всей конструкции, именно она выступает в роли «сети», собирающей энергию Солнца.
  2. Соединительные проводники. Их понадобится большое количество, служат для соединения всех контактов фотоэлемента.
  3. Шины. Применяются для сбора пучков проводов.
  4. Диоды Шоттки. Этот материал не является необходимостью, но служит для того, чтобы батарея не разряжалась ночью и в дождливую пасмурную погоду.
  5. Припой для спаивания контактов фотоэлементов с проводниками с целью их сбора в единую цепь.
Понятное дело, солнечная батарея не будет располагаться в чистом виде на крыше или еще где-то, поэтому ее необходимо поместить в так называемый контейнер, на изготовление которого тоже необходимы некоторые материалы:
  • Фанера — подходящий материал для корпусаДСП или фанера, выступающая в роли корпуса контейнера и подложки. Можно использовать и другой материал, главное, чтобы он не проводил электрический ток;
  • бруски с сечением 2 см, использующиеся для создания кромки по периметру контейнера;
  • саморезы по дереву станут необходимыми при сборке деревянного каркаса;
  • водостойкая краска, которой необходимо покрыть корпус со всех сторон;
  • силиконовый герметик. Понадобятся для крепления фотопластин к подложке, а также для герметизации отверстия, предназначенного для вывода проводов;
  • оргстекло или другой водонепроницаемый прозрачный материал. Им накрывают лицевую часть готовой батареи.
Необходимые инструменты
Для сбора солнечного коллектора своими руками понадобится всего три инструмента:
  • паяльник для спаивания материалов;
  • шуруповерт или отвертка. Понадобятся на этапе сборки деревянного основания коллектора;
  • дрель со сверлом по дереву 6 мм нужна для проделывания отверстий в подложке и корпусе для вывода проводов;
  • мультиметр применяется на этапе проверки.
Этапы изготовления
Посылка с фотопластинамиТехнология изготовления солнечной батареи своими руками не сложная, но требует значительного количества времени, потраченного с паяльником и другими инструментами в руках.
Сам процесс состоит из 3 основных этапов, которые, в свою очередь тоже можно разделить:
  1.  Подготовительный. На этом этапе следует приобрести все материалы и инструменты, необходимые для производства коллектора. Обратите внимание на то, что заказанные в интернет-магазинах составляющие имеют определенный срок доставки, который может длиться до двух месяцев.
  2.  Этап сборки солнечной батареи. Самый ответственный этап, ведь от того насколько серьезно вы его проделаете будет зависеть функциональность батареи. Состоит из дополнительных шагов:
    • сборка корпуса. Корпус представляет собой простой ящик с низкими бортами, чтобы солнечные лучи достигали фотоэлемента при самом остром углу наклона. Размер ящика будет зависеть от количества имеющихся фотоэлементов. Для удобства некоторые народные умельцы рекомендуют разделить ящик пополам, посередине разместив еще один борт из бруска;
    • покрытие корпуса водостойкой краской. Краску следует наносить и на внешних и на внутренних поверхностях;
    • Подложка солнечной батареиподготовка подложки. По размеру ящика берется материал, в котором просверливаются отверстия для вывода проводов;
    • спайка контактов фотоэлементов с проводниками. Может занят огромное количество времени от нескольких дней до нескольких недель, поэтому перед спайкой запаситесь терпением;
    • размещение фотоэлементов на подложке. Для начала прорисуйте сетку или крестики по периметру размещения фотоэлементов, чтобы при их укладке не происходило смещения. Соединять фотопластины необходимо последовательно, чтобы выдержать нужную мощность и силу тока. При параллельном соединении мощность будет ниже положенной, а сила тока, наоборот — выше. Теперь необходимо закрепить с помощью силиконового герметика фотопластины на подложке, провода вывести через подготовленные отверстия;
      • Будьте внимательны: крепить фотопластину следует, капнув герметика в центр пластины. Промазка по периметру может привести к повреждению.
    • установка диодов Шоттки. Положительный заряд батареи припаивается к «минусу» диода. В идеале будет расположение диода на каждой фотопластине, но на практике чаще всего применяют один диод на всю поверхность;
    • вывод пучка проводов из корпуса в подготовленное отверстие с последующей герметизацией.
    • оформление лицевой стороны является завершающим этапом, проводить его следует после полного высыхания герметика, потому как при высыхании происходит испарение, что может привести к запотеванию оргстекла при несвоевременном монтаже.
  3. При правильной сборке, мультиметр будет показывать колебанияПроверка. Обязательный этап, провести который реально всего лишь приложив мультиметр к контактам солнечной батареи. Естественно проводить проверку следует в светлое (солнечное) время суток. Если батарея собрана правильно инструмент покажет колебания.

Купить или сделать
Экономить время или деньги – все зависит от васПреимущества изготовления своими руками состоят в приличной экономии денег — намного дешевле будет заказать необходимые материалы, например, на аукционе eBay, чем покупать готовую солнечную батарею на рынке.
Однако, большим недостатком будет неопределенное количество времени, потраченное на заказ и ожидание посылок с материалами, а также на изготовление и сбор коллектора. Выбирайте сами, что вам важнее — время или деньги!
Мнение специалистов: самостоятельная сборка будет стоить примерно в два раза дешевле покупки готового коллектора на рынке.

 Собранные своими руками батареи могут вполне обеспечить необходимым количеством электроэнергии жилой дом, дачу или еще какой-либо объект. Применение солнечных батарей очень удобно в тех местах, где вообще нет линий электропередач.
В любом случае, использование солнечных батарей с лихвой оправдает затраты на покупку и доставку материалов в достаточно короткий эксплуатационный период времени.
Смотрите видео, в котором специалист подробно показывает, как собрать солнечную батарею своими руками:
teplo.guru
РубрикаРазное
Добавить комментарий
