Три самых надежных способа соединения проводов в распределительной коробке

В наших домах появляется все больше мощных электрических приборов: кофеварки, чайники, кондиционеры, бойлеры и т.п. Всё это в значительной степени повышает нагрузку на домашнюю сеть электропитания. Первое, что реагирует на повышения тока цепи, так это соединения проводов. Они первые приводят к возгораниям, если сделаны не соответствующим способом. А уж если их несколько, да ещё и в закрытой распределительной коробке, то общее выделяемое тепло суммируется и увеличивается. Это значит, что распределительная коробка – это особо важный и ответственный узел в плане нагрузочной способности сети.

Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

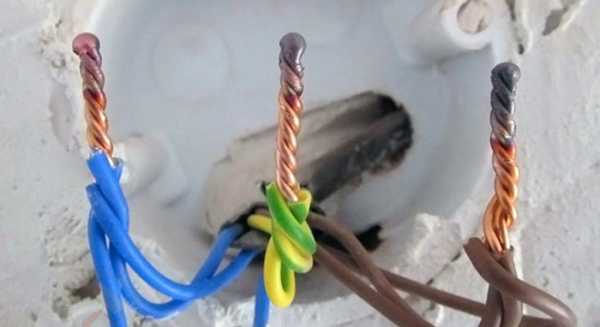

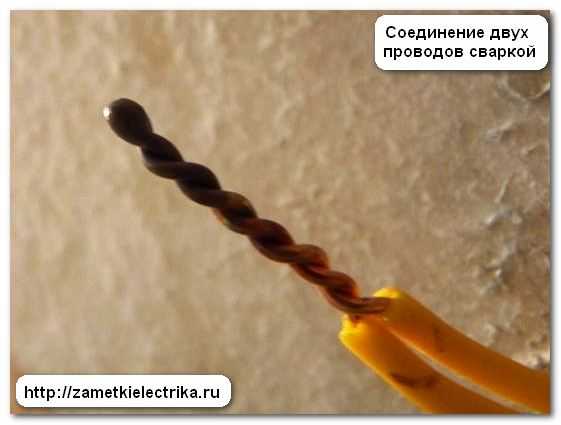

Сварка проводов

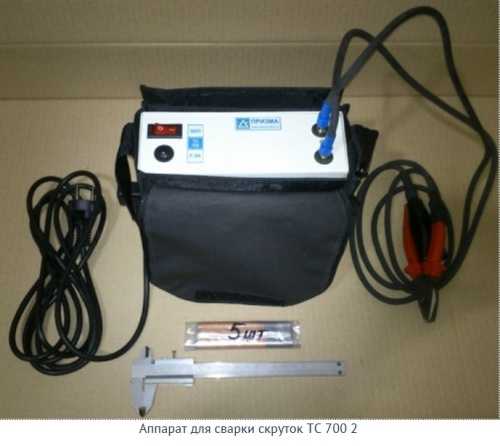

Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.

Плюсы:

• Самое надежное соединение из всех представленных.

• Подходит для алюминиевых и медных проводов.

Минусы:

• Требует специального оборудования.

• Трудоёмкое и не всегда применимое.

Пайка проводов

Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.

Плюсы:

• Очень надежное соединение при должной длине пропаянной скрутки.

• Доступное большинству домашних мастеров.

Минусы:

• Трудоёмкое и не всегда применимое.

• Применимо только к медным проводам.

Опрессовка проводов

Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.

Плюсы:

• Очень быстрое, требует минимум времени для создания надежного соединения.

• Подходит для алюминиевых и медных проводов.

Минусы:

• Необходимо иметь специальные обжимные клещи и наконечники.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.

А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Информативное видео по теме

sdelaysam-svoimirukami.ru

Как соединить правильно провода в распределительной коробке (медные и алюминиевые) (видео)

 Соединение и контакты одна из важных тем в любой области связанной с электрическим током и напряжением. Для этого достаточно вспомнить пару основных догм, связанных с неисправностями, которые можно трактовать следующим образом:

— в месте, где должен быть контакт, его нет;
— в месте, где его не должно быть, он  есть!

 Это еще раз подтверждает насколько важно правильно не только соединять провода, обеспечивая равнозначное сечения для прохождения тока, но как важно надежно изолировать эти соединения. На самом деле,  таких вариантов соединения проводов и изоляции может быть предостаточно, все они имеют свои плюсы и недостатки, все они используются и применяются. А значит и мы со своей стороны, должны объективно донести до вас информацию о возможных соединениях проводов в распределительной коробке вашего дома или квартиры.

 Здесь мы выделим две принципиально разные по сути темы соединения проводов. Первая, это как раз обеспечение механического контакта, а вторая, это принципиальные схемы подключения электрического оборудования через распределительные коробки, будь то выключатели, световые приборы (люстры, светильники) . Начнем мы с первой тематики, то есть с того, как же можно механически соединить провода, но вначале немного о самих проводах…

Выбор провода для его соединения  в распределительной коробке (медь, алюминий, количество жил)

 Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила?  Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле,  чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге,  такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов.

 Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34  диктуют следующее…

«В зданиях следует применять кабели и провода с медными жилами…»

 Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2016 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе.  Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется.
  Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов  (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)».

 Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Как соединить провода в распределительной коробке (скрутка)

 Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21.

 Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые.

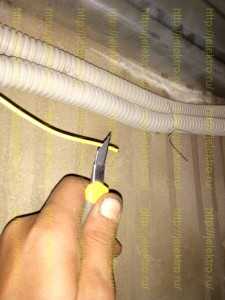

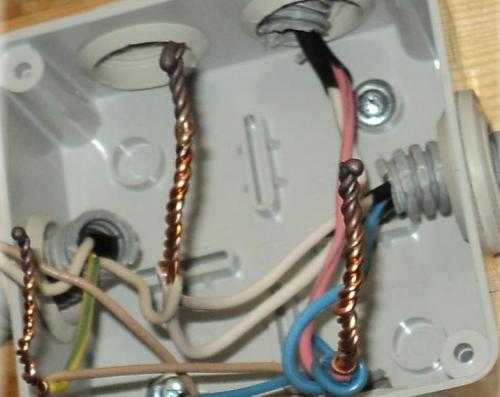

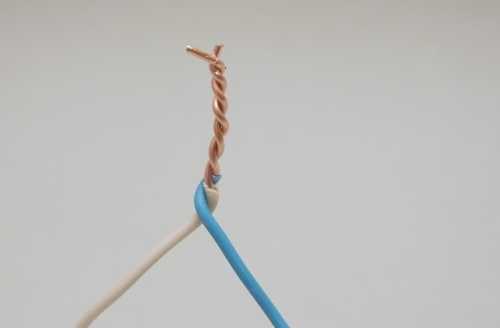

 Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

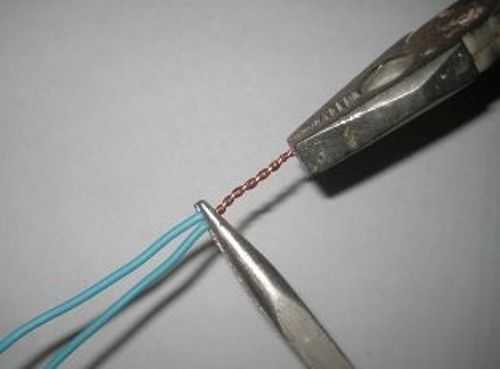

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

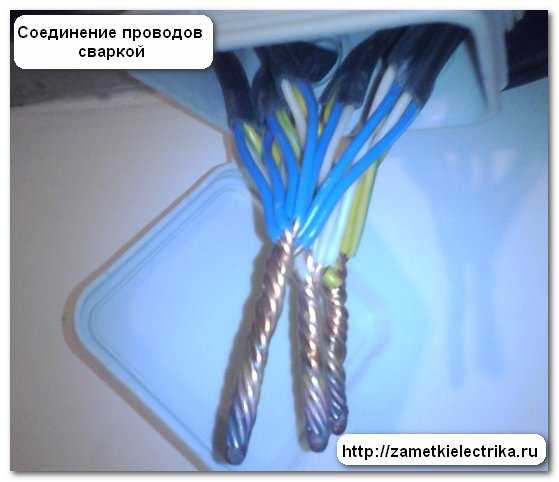

Как соединить провода в распределительной коробке (сварка)

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в  новых зданиях и при капитальном ремонте в  старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.

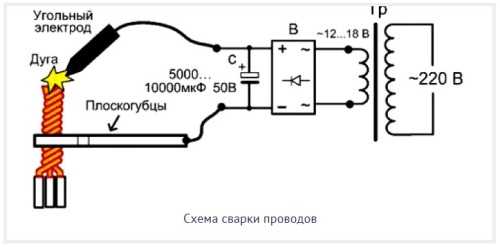

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока.
 Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию.
 Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки.

 Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся.
 Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

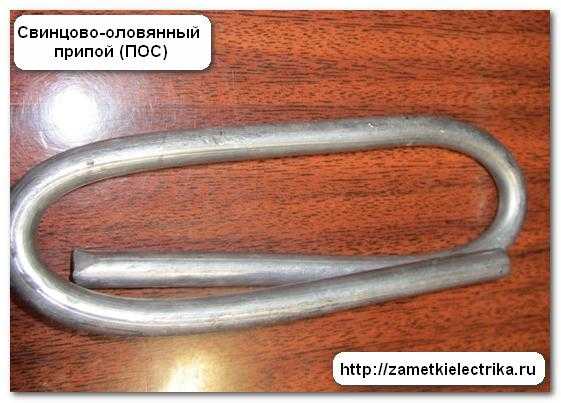

Как соединить провода в распределительной коробке (пайка)

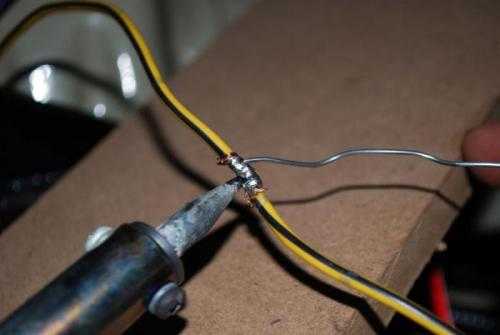

 Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней.  Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую  тоже!  Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»!  В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку.

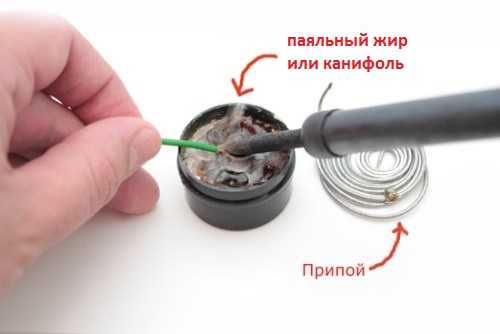

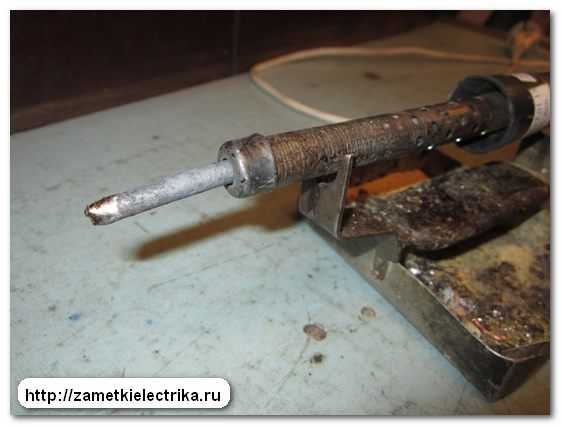

 Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем  ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру.

 Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали».
 Плюсы такого соединения следующие…  Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка.

 Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

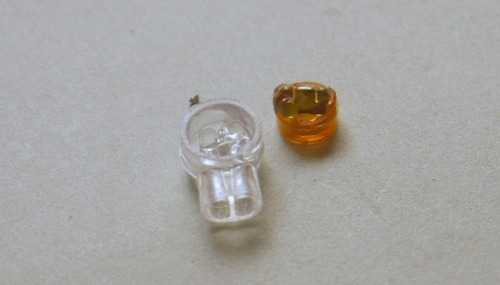

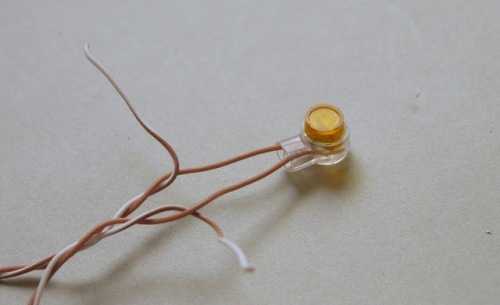

Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

 WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора.  Действительно, компания производит универсальные, и очень удобные клемники. А также  другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

 По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник).
В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри.
 Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше.
 Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет  обеспечено оперативно,  можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно.  Вот еще пару аналогичных вариантов…

 Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов,  гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

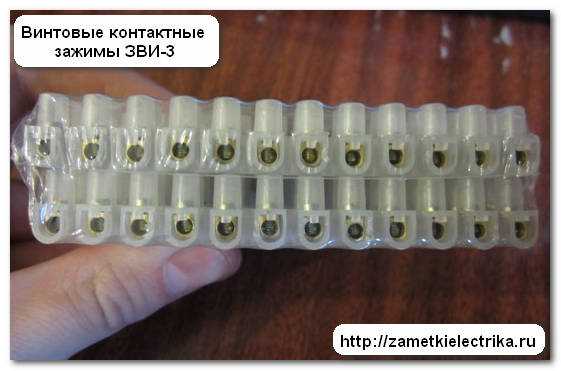

 Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична.
 Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет.
 Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных  коробках, на то есть свои минусы.
 Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой.
 К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном.  В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников.
 А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Как соединить провода в распределительной коробке (обжимка)

 Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…

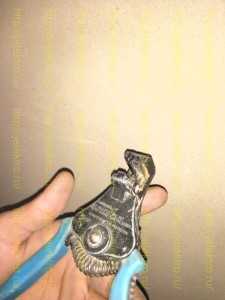

Берем инструмент — обжимник.

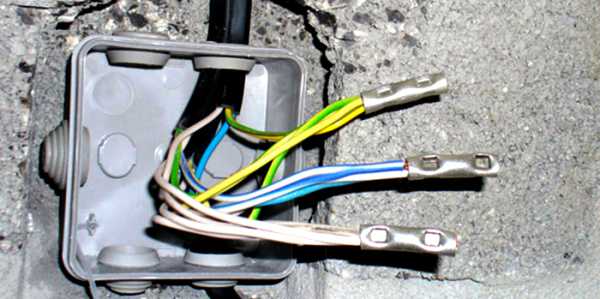

Зачищаем провода, надеваем гильзу и обжимаем ее по месту.  Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке.
 Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

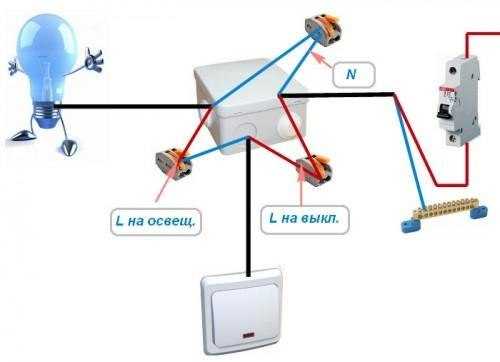

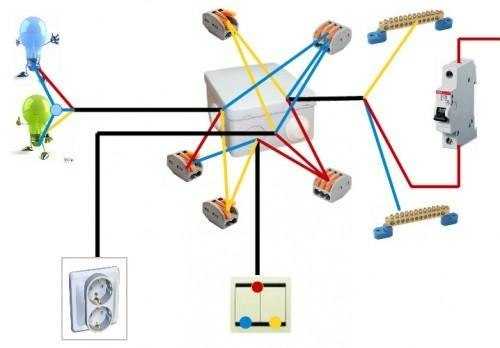

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными.
 Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп.  Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

 Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Подводя итог о правильном соединении проводов в распределительной коробке

 Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления).  На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов.
 Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.

Видео о соединении проводов (пайка) с помощью газовой зажигалки

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

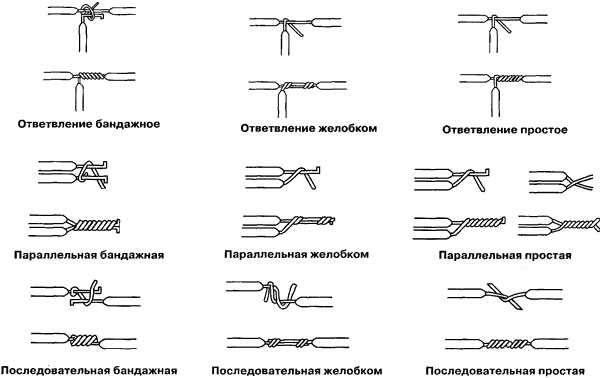

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является не надежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, не смотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низко точных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

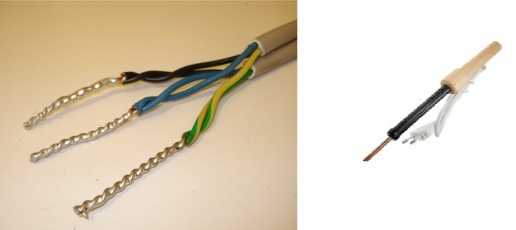

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все выше приведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

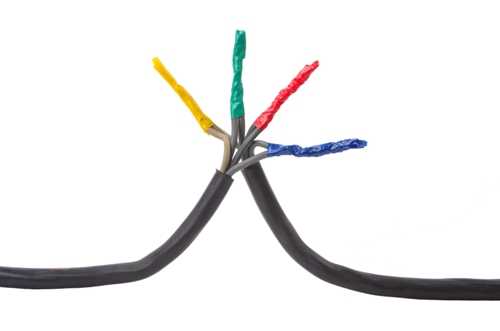

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

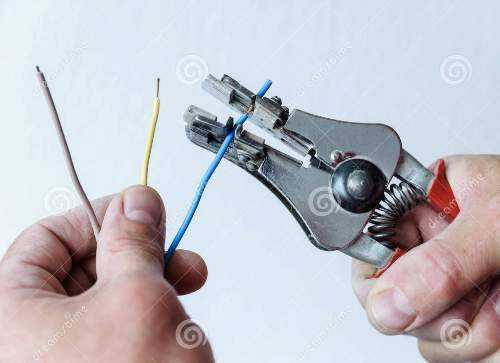

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом не доступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электро безопасности должно быть не менее трех слоев.

Провода, строщенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

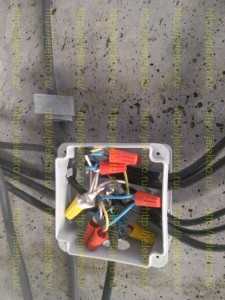

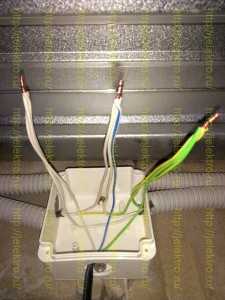

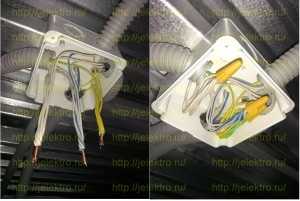

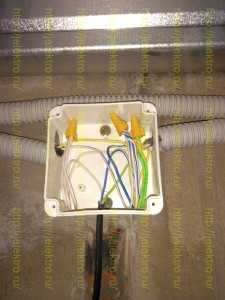

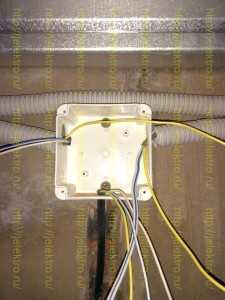

Соединение проводов в распределительных коробках

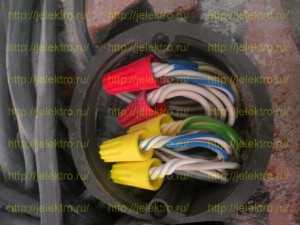

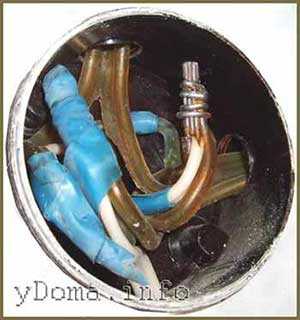

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, не преодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием не приемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ватного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях не надежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – не разъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

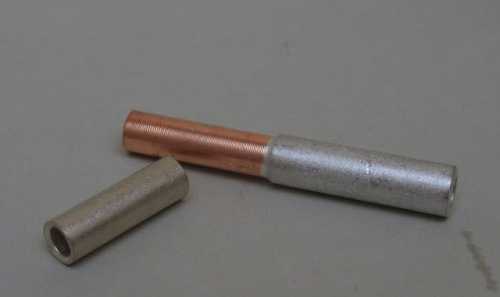

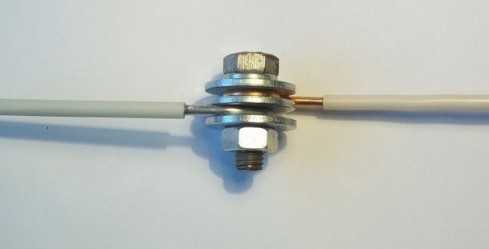

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощю наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

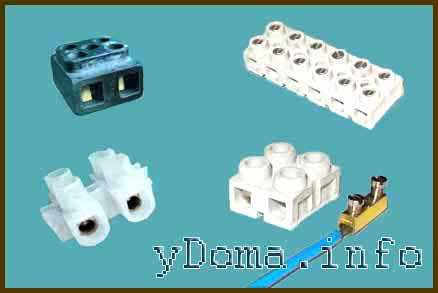

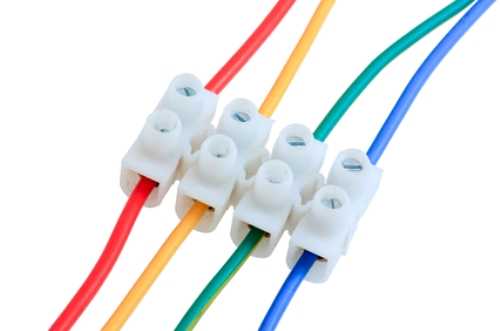

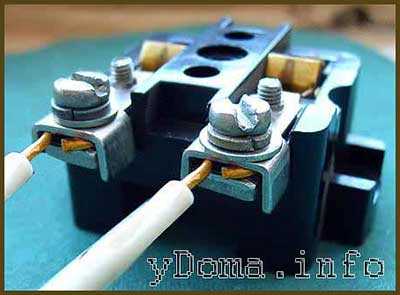

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки
с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

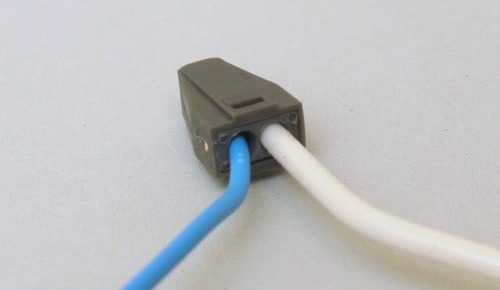

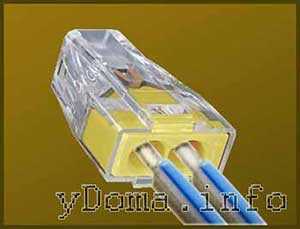

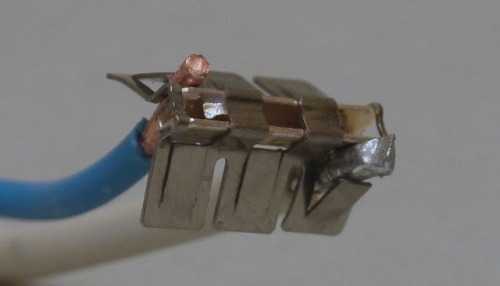

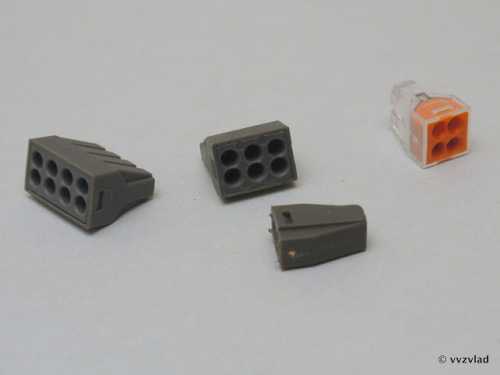

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм ². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит.

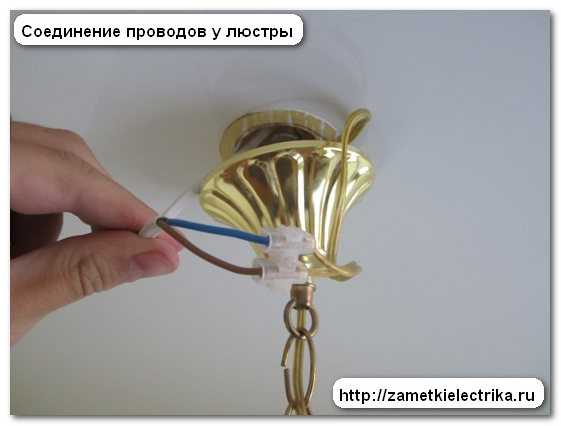

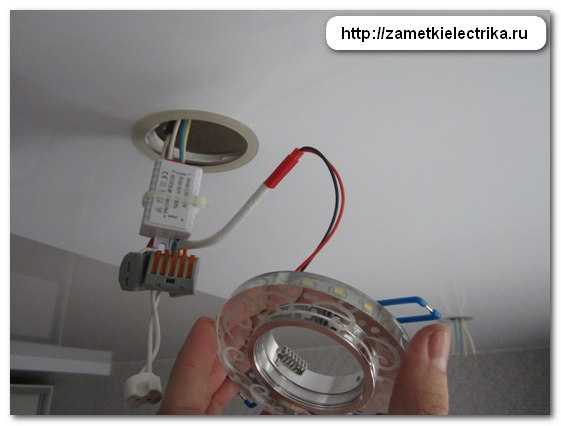

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

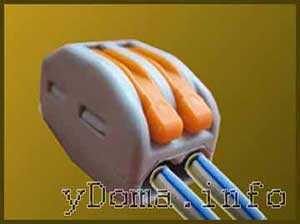

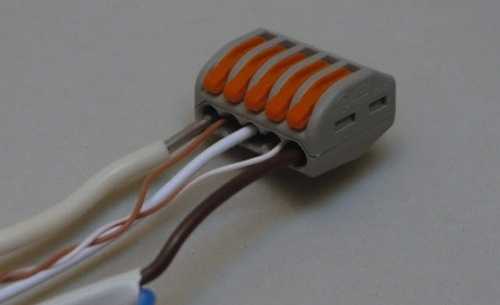

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

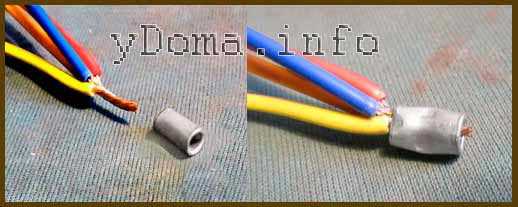

Соединение тонких проводов опрессовкой

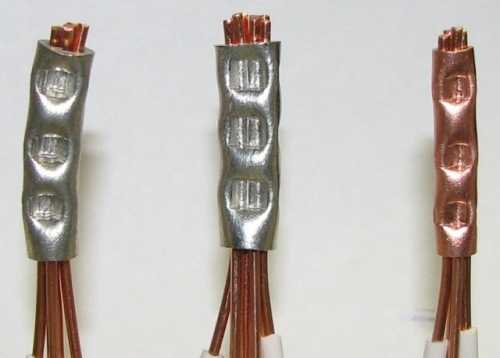

Простым и надежным способом соединений жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

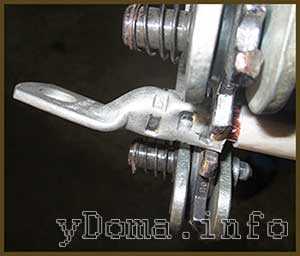

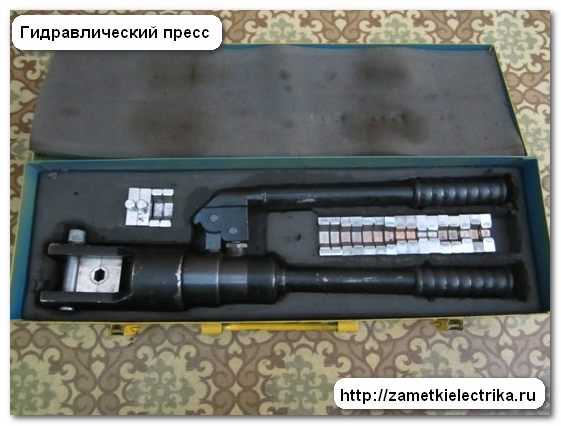

Для соединения электро проводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

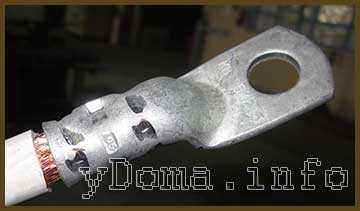

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

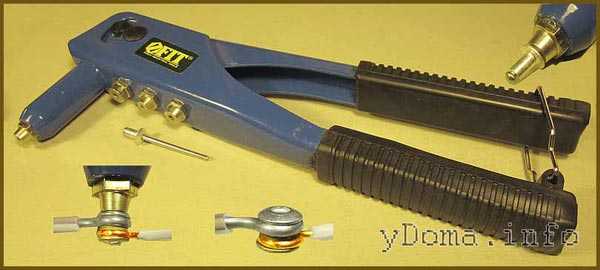

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

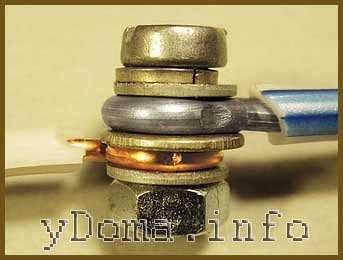

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) меж

ydoma.info

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

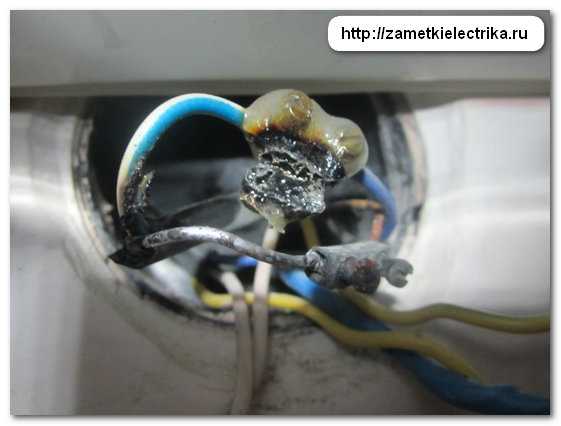

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

• скрутка
• опрессовка
• сварка

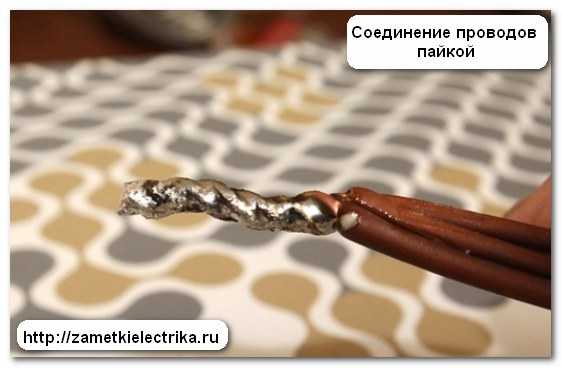

• пайка

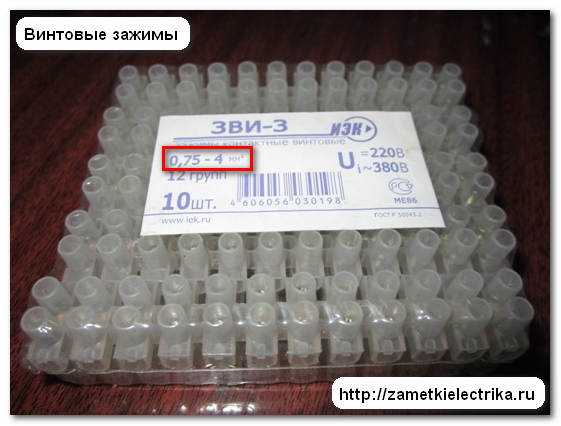

• винтовые соединения
• болтовые соединения
• самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

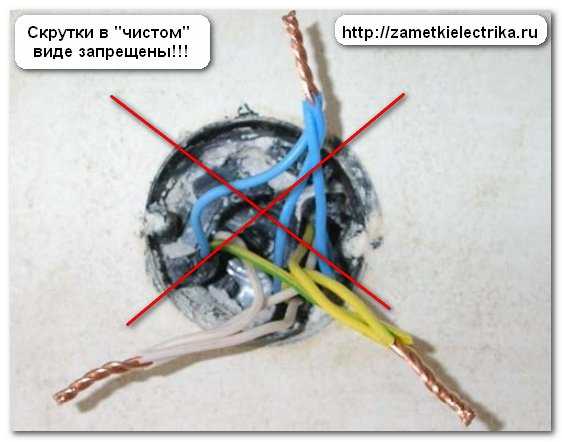

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

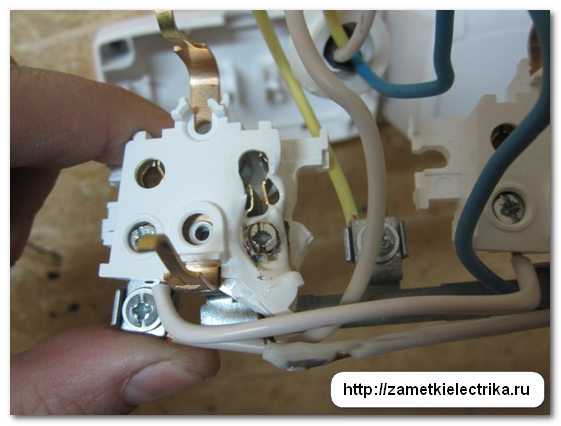

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

• соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
• корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
• специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

• снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
• помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
• обжимаем специальными пресс-клещами
• изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

• сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
• угольный электрод
• специальный флюс (для защиты расплава от кислорода)
• очки для сварки
• кожаные перчатки для сварки

Этапы работы:

• снимаем изоляцию с провода на 40-50 (мм)
• наждачной бумагой защищаем жилу провода до блеска
• делаем скрутку
• в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
• включаем сварочный трансформатор в сеть
• концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
• после затвердевания спая отводим электрод
• полученный «шарик» очищаем от флюса металлической щеткой
• покрываем лаком соединение
• изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

• оловянно-свинцовый припой (ПОС)
• флюс — канифоль
• кисточка для нанесения флюса на жилу
• наждачная бумага
• паяльник

Этапы работы:

• снимаем изоляцию с провода на 40-50 (мм)
• наждачной бумагой защищаем жилу провода до блеска
• выбираем вид соединения жил (по таблице ниже)
• припой подносим к жалу паяльника
• греем скрутку, чтобы расплавленный припой затекал в скрутку
• после затвердевания пайки промываем место пайки спиртом
• изолируем соединение

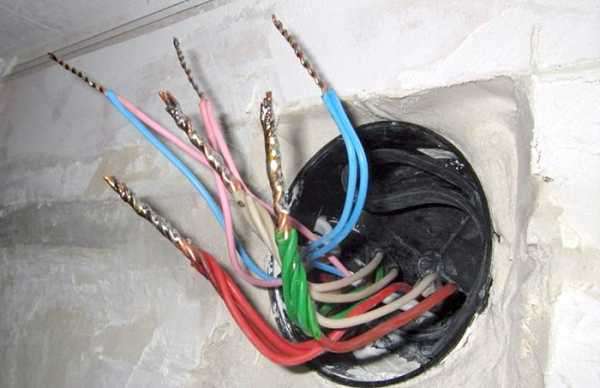

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Каким способом надежнее всего соединить электрические провода

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.



Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы  wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео  о том что лучше скрутка или клеммники Ваго.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрические провода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро  подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

• Работать необходимо только изолированным инструментом, применять защитные средства.
• На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
• Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Видео на тему правильное соединение проводов

Видео: Основные типы клемм для соединения электрических проводов

Видео:

Видео: Ненадежность Ваго. Пример из практики.

Видео: 100 шт. скруток против 50 шт. клемм СМК

sdelalremont.ru

Соединение проводов в распределительной коробке

В этой статье мы поговорим, как правильно и грамотно выполнить соединение проводов в распределительной коробке. Казалось бы, все просто, но есть множество нюансов, которые помогут вам профессионально и без особых усилий добиться успеха в этой области буквально с первого раза. Итак, начнем.

Первое, что надо сделать, это оставить достаточный запас провода во время укладки, я оставляю обычно около 30 см. Пусть это будет перерасход провода, примерно на 1-10% (в зависимости от количества коробок и расстояний между ними), но… Впрочем, сейчас все увидите.

Метод соединения проводов в распределительной коробке

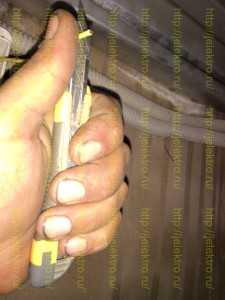

Второе, надо снять изоляцию с проводов. Делается это так: ножом вдоль провода делаем небольшой разрез. Если позволяет навык и умение можно сделать разрез до отверстия, в которое провод входит, но гораздо проще растянуть концы проводов в сторону (в кабеле марки ВВГ изоляция рвется очень легко, по сравнению с ПВС или КГ). И, конечно же, шансы на то, что вы повредите изоляцию жилы очень малы, это возможно к тому же и потому, что оставляется приличный запас провода.

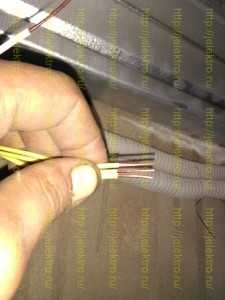

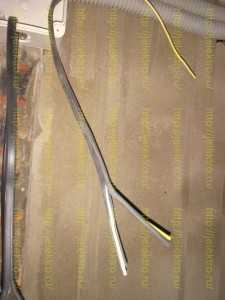

Так выглядит провод после того, как я тяну жилы в разные стороны. Это удобно еще и тем, что дальше отверстия вы в любом случае не порвете.

Далее, аккуратно срезаете у основания распредкоробки верхнюю изоляцию провода.

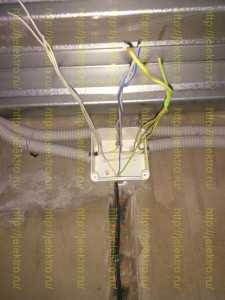

Все, что теперь требуется, аккуратно уложить провод в коробке, стараясь делать так, чтобы провода сошлись в одной точке. Делать это лучше поэтапно: начать с нулевого и заземляющего проводов, потому что они за очень редким исключением просто соединяются.

Откусываете лишние концы, оставляя провода примерно настолько, чтобы его сложить потом в коробке дважды. Здесь преследуется такая цель: если вы сделали не очень качественную скрутку и она начала греться, то пока дойдет до того места, где пересекаются разноименные провода, он уже остынет. Это позволит дольше не залезать в распредкоробку.

Теперь зачищаем концы примерно на 2 см. Если проводов очень много (ну скажем больше 6), то зачищать лучше побольше, чтобы было удобней потом делать скрутку. Зачищать лучше всего специальным инструментом. Для разовых работ можно приобрести недорогой. Я пользуюсь таким:

Можно и не приобретать, а зачищать ножом. Но ни в коем случае нельзя делать так:

Как бы не старались, вы в любом случае повредите жилу и при хорошем скручивании есть возможность если не оторвать, то значительно истончить место повреждения вследствие растягивания провода. Провод зачищается строго вдоль жилы. Срезается часть изоляции вдоль, затем отводится в сторону оставшаяся часть и срезается. Хотя лучше, все же, пользоваться специальным инструментом, на худой конец приноровиться и снимать изоляцию кусачками или бокорезами.

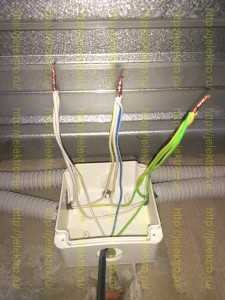

После того, как жилы зачищены, провода совмещаются так, чтобы изоляция всех проводов совпала. Лишние миллиметры жилы вы сможете обрезать, а вот подравнять изоляцию уже не сможете. Во всяком случае, даже если сможете, это вызовет очень большие трудности.

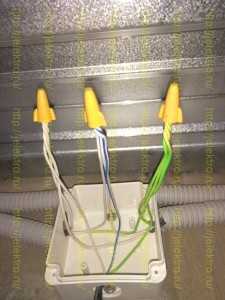

Берете в руки пассатижи и как следует скручиваете. При использовании СИЗ или КИЗ, провода скручиваются строго по часовой стрелке. Можно пользоваться такими клеммниками, как Wago, но при этом срез изоляции должен быть ровно 12 мм. (+3/-1 мм.), и провод надо вставлять до упора. Может возникнуть ситуация, когда провод не попал в зажим и не зафиксировался, хотя контакт есть – контакт со временем может пропасть. У Wago только один недостаток – цена. На заметку: если вам надо рассоединить провода, вставленные в Wago, надо с хорошим усилием тянуть провод из клеммника, поворачивая при этом клеммник вокруг провода влево-вправо.

Теперь подрезаем оголенные жилы на нужную длину, при использовании СИЗ (сжим изолирующий) или КИЗ (клемма изолирующая) желтого цвета, это примерно 1,5 см.

Берете СИЗ или КИЗ (вообще это одно и тоже, только названия разные) подходящего размера, и накручиваете на скрутку до упора, как можно сильнее.

На заметку, СИЗ лучше выбирать такие, чтобы внутренняя пружинка не была очень сильно конической, угол конуса должен быть как можно более острым. Я обозначил его красным цветом. Если будет очень большой конус, то провода обжимаются плохо.

Обжимка происходит таким образом:

Пружина 1 при наворачивании колпачка довольно сильно обжимает скрутку. Колпачок 5 придает пружине дополнительное усиление плюс изоляцию. Юбка 4 закрывает оголенные жилы проводов 3, а ушки 2- для хорошего упора пальцев, чтобы можно было тщательно затянуть СИЗ.
Использовать СИЗы лучше такие. Фирма ПластБизнес, г. Новосибирск.

Осталось уложить провода в коробке. Делать это лучше таким образом, чтобы СИЗ оказался вверху. Это делается для того, чтобы в случае затопления (которое может и не произойдет никогда, но все же, вероятность такая существует) скрутки, как можно дольше оставались сухими.

Еще один нюанс: старайтесь, по возможности, развести фазный и нулевой с заземляющим провода в разные стороны. Это так же понижает вероятность замыкания в случае ненадежного контакта в скрутке.
Вот и все. Как видите, ничего сложного. Прелесть этого способа в том, что вы всегда можете открыть коробку и, увидев оплавленный конец, не разбирать все провода, а вытащить нужную скрутку (для этого никаких препятствий в виде паутины проводов), открутить СИЗ, откусить подгоревший металл и изоляцию (для этого есть запас провода), снова соединить и уложить. Например, в такой коробке, вы уже ничего не сможете сделать, да и разобраться куда какие провода тоже:

Так же вы видите оголенные жилы, которые можно случайно замкнуть, утрамбовывая такую коробку. Ну и запихать в нее еще что-то уже не получится. Чтобы разъединить какие-то провода в этой коробке нужно повозиться или разобрать всю коробку. А вот как эта коробка выглядела после моей переделки:

Конечно, не идеально, но тут особо выбирать не приходилось, запаса проводов никакого не было. И, тем не менее, можно заметить, что места появилось довольно много и при желании в эту коробку можно еще добавить провода.

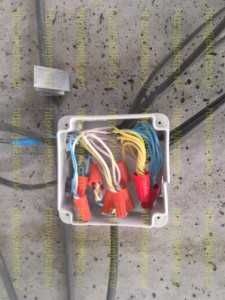

Вот коробка с довольно большим количеством проводов, но изначально уложенная правильно и с хорошим запасом провода:

Вы скажете, коробка большая. Я с вами соглашусь, но и вы согласитесь, в этой коробке используется примерно 20% пространства. То есть уложить в маленькую коробку даже такую паутину не составит особого труда.
Или вот, пять проводов в три скрутки. Тоже очень хорошо видно, что все очень компактно умещается.

Вот, яркий пример. Шесть скруток в самой маленькой распределительной коробке.

Если у вас получится сделать, как у меня, можете считать себя профессионалами по монтажу распределительных коробок, а если при этом у вас получится хороший контакт в скрутках, то я буду искренне за вас рад. Засим откланиваюсь. Творческих вам успехов!

jelektro.ru

Соединение проводов в распределительной коробке

Устройство новой проводки в квартире включает в себя проведение электрических проводов согласно  созданной схеме и их соединению в местах разветвлений.

Соединение двух и более проводов проводится внутри распределительной (распаячной) коробки. Это значит что в каждом месте, где провод идущий от электрощита разветвляется, необходимо установить распредкоробку.

В идеале, распределительная коробка монтируется таким образом чтобы иметь доступ к месту соединения проводов. Я когда-то давно задавался вопросом, что даст такая возможность, если все провода в квартире уложены в штробы и закрыты слоем штукатурки и шпаклевки (не говоря уже об обоях и декоративном покрытии). Значит о замене участка провода речь не идет? Ответ вытекает из самого определения понятия «электрика». Если позволить себе несколько высокопарное высказывание, то Электрика — это наука о контактах. Иными словами, для обеспечения нормального функционирования всей проводки в квартире, необходимо правильно подобрать провода и произвести их соединение внутри коробки таким образом, чтобы данное соединение было максимально надежным.

При правильной эксплуатации, то есть при соблюдении норм по нагрузке, срок службы проводки весьма значителен и единственным уязвимым местом становятся участки соединения. Поэтому правильному соединению проводов в коробке нужно уделить максимум внимания.

Кроме того в большинстве случаев владельцы квартир стараются скрыть распределительные коробки. Да и как быть иначе, если например в одной прихожей, площадью 7 кв.м у меня на потолке расположено четыре распредкоробки. Согласитесь, что декор в виде крышечек от коробок не совсем вписывается в общий интерьер.

Как же быть, если что-то случится? Ответ один — надо соединять так, чтобы не случилось!

Как же соединяют провода профессионалы, выполняющие эту работу ежедневно? Самое интересное что электрики очень редко довольны работой других электриков. Я неоднократно видел как при осмотре объекта, электрик начинает возмущаться: «Какой умник это делал?!!!» Затем переделывает технологически правильно (с его точки зрения) и с приходом следующего электрика картина повторяется.

Но не все так плохо, общие взгляды на отдельно взятый вопрос все же присутствуют. Есть основные способы соединения проводов  и каждый из них находит свое применение.

1. Скрутка 2. Пайка 3. Сварка 4. Опрессовка 5. Винтовое 6. Самозажимное

Существует еще болтовое соединение, но при замене проводки в квартире, вряд ли кто воспользуется этим способом.

Что касается скрутки, то это наиболее спорное решение. Правила устройства электроустановок (ПУЭ) запрещают использование скрутки без последующей доработки соединения. Поэтому скрутить два медных провода и просто наложить изоляцию — является НЕПРАВИЛЬНЫМ соединением. Но любой электрик имеющий многолетнюю практику скажет что хорошо выполненная скрутка стоит очень долго. Но не будем нарушать ПУЭ и оставим такой способ в прошлом.

Сварка, предварительно скрученных проводов — один из самых надежных способов соединения. Но как правило воспользоваться сварочным аппаратом есть возможность у очень малого числа людей. Если вызывать электрика для замены всей проводки то пожалуй можно выбирать из тех кто выполняет такое соединение.

Пайка гарантирует надежное соединение с хорошей проводимостью. При наличии достаточно мощного паяльника получается долговечный контакт отвечающий требованиям ПУЭ. Единственное условие, при зачистке проводов нельзя использовать кислоту.

Опрессовка требует наличия ручного пресса и медных трубок различного диаметра. На скрутку надевают кусок трубки и запрессовывают в 2-3 местах. Неудобство связано с невозможностью добавить еще один провод, после опрессовки такое соединение уже неразъемно.

Винтовым соединением называют способ с использованием клемника. Скрутку вставляют в клемник соответствующего размера и затягивают двумя винтами. Накладывают изоленту и соединение считается выполненным.

К самозажимным соединителям относятся клемники WAGO. Но практически все кто работал с этими приспособлениями, рекомендуют использовать их только на освещении (на малых нагрузках).

Какому способу отдать предпочтение? На этот вопрос каждый электрик ответит по своему. Тогда зададим вопрос — а какое соединение проводов в коробке используют чаще всего? Здесь ответы не будут иметь такой разброс, так как способ соединения с использованием СИЗ получил самое широкое распространение.

СИЗ — это соединительный изолирующий зажим, очень удобный и надежный способ соединения проводов. Он имеет коническую пружину, которая обеспечивает плотность контакта при изменении температуры (нагрузки).

Благодаря многовитковому прижатию контактов, получается соединение гораздо качественнее WAGO. В отличие от сварки, спайки и опрессовки, этот вид соединения разъемный, что конечно же удобней.

За счет быстроты монтажа и надежности, соединение проводов с использованием СИЗ, в настоящий момент является самым популярным при ремонте квартир своими руками.

samsmogy-remont.ru
