Как соединять солнечные панели – Схема подключения солнечных батарей: сборка системы с аккумулятором

Соединение батарей

Категория: Поддержка по альтернативной энергии

Опубликовано 21.08.2016 16:31

Автор: Abramova Olesya

Наши сотрудники регулярно предоставляют консультации на предмет установки солнечных электростанций различных типов, а также компания Best Energy предоставляет полный комплекс услуг для установки солнечной электростанции «под ключ». Реже бывает применение автономной системы электроснабжения на основе солнечных батарей для автомобильного транспорта и недавно к нашим специалистам поступил интересный вопрос о том, как правильно соединить две солнечные батареи разной мощности: последовательно или параллельно? Ответ на этот вопрос было принято решение опубликовать на сайте в разделе поддержки по продукции альтернативных источников энергии, доработав его в полноценный формат статьи.

Схемы соединения солнечных батарей

Всего существует три схемы соединения солнечных панелей, которые могут применяться: параллельное, последовательное и параллельно-последовательное. В зависимости от мощности

солнечной электростанции и напряжения постоянного тока может применяться одна из выбранных схем. Остановимся подробнее на каждой и опишем принцип работы.

Параллельное соединение солнечных панелей

Данная схема подходит для тех случаев, когда необходимо оставить напряжение на одном уровне, но повысить мощность солнечного PV-массива. Приведем пример на двух солнечных панелях мощность 100В с напряжением 12В. Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов – во вторую группу. Такими образом, напряжение остается прежним 12В, а мощность возрастает до 200 Вт.

Рисунок 1. Параллельное соединение солнечных панелей (12В 200Вт).

Последовательное соединение солнечных панелей

Последовательное соединение применяется в тех ситуациях, когда необходимо поднять уровень напряжения, но зафиксировать мощность на одном уровне. На схеме отражено соединение двух солнечных панелей мощностью 100Вт с напряжением 12В, когда в итоге получаем солнечный PV-массив 24В 100Вт.

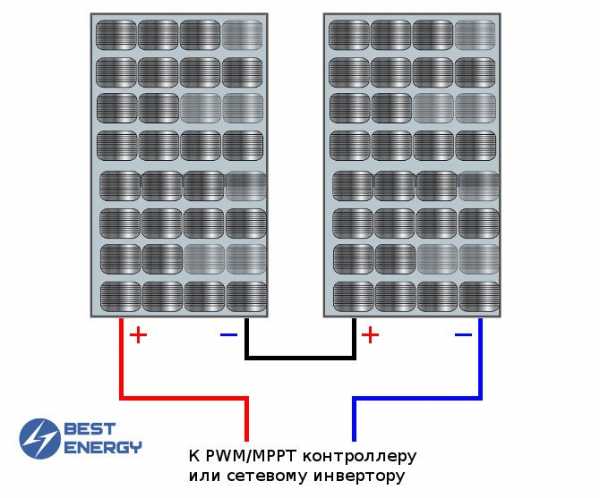

Рисунок 2. Последовательное соединение солнечных панелей (24В 100Вт).

Параллельно-последовательное соединение солнечных панелей

Более сложной схемой соединения солнечных батарей будет параллельно-последовательный тип. Зачастую подобная схема применяется для относительно мощных солнечных массивов. Применение этой схемы дает возможность как поднять номинальное напряжение соединенных панелей, так и увеличить мощность. На примере показано, как можно соединить четыре панели с напряжением 12В и мощностью 100Вт. После соединения получаем солнечный PV-массив с напряжением 24В и мощностью 200Вт.

Рисунок 3. Параллельно-последовательное соединение солнечных панелей (24В 200Вт).

Соединение солнечных батарей разной мощности

Когда требуется соединить вместе солнечные батареи разной мощности, то может применяться две вышеописанные схемы: параллельная и последовательная. Однако необходимо учитывать возможности применяемого MPPT-контроллера. Так, чтобы подключить батареи параллельно, максимальный выходной ток должен соответствовать току MPPT-контроллера и наоборот, для соединения разных по мощности солнечных модулей последовательно, MPPT-контроллер обязательно должен иметь более высокое рабочее напряжение, чем сумма напряжения холостого хода двух модулей.

Рисунок 4. Параллельное и последовательной соединение солнечных панелей разной мощности.

Как видно по приведенным расчетам, производительность выше на 5,5% при последовательном соединении. Рекомендуем использовать этот вариант.

Внимание! Соединение солнечных батарей разной мощности несколько снижает производительность MPPT-контроллера и делает болеет трудным поиск точки максимальной мощности, но такая система также будет нормально работать при необходимости.

Заключение

Сегодня было рассмотрено то, как правильно и эффективно соединять фотоэлектрические панели. Но если остались вопросы, наши специалисты по альтернативной энергетике проведут необходимые консультации.

best-energy.com.ua

Схема подключения солнечных панелей к аккумулятору, контроллеру и инвертору

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения.

Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

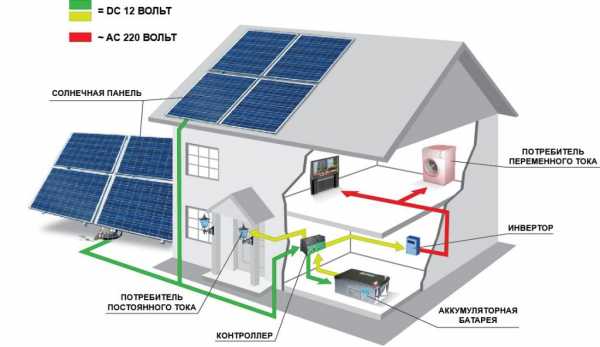

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

• контроллер заряда
• аккумуляторные батареи (АКБ)
• инвертор
• коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

Обычно одна панель имеет напряжение 12 В и мощность от 1,5 до 4,5 Вт, в зависимости от размера и количества фотоэлектрических элементов.

• Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
• Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм². Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав.

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Важно! Надо учесть, что более освещенный модуль будет выдавать максимальный ток, который частично станет расходоваться на нагрев менее нагруженных плоскостей. Для исключения этого эффекта применяют отсекающие диоды, которые впаивают между пластинами с внутренней стороны.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Внимание! В первую очередь надо уточнить — прямого подключения панелей к АКБ не используют. Неконтролируемый процесс получения энергии опасен для батарей, может вызвать как чрезмерный расход, так и избыточную зарядку. Обе ситуации губительны, поскольку могут окончательно вывести АКБ из строя.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

Важно! Солнечные модули присоединяют ко второй (центральной) паре контактов. Важно не перепутать полярность, иначе система не будет работать.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Он используется только для питания стандартных потребителей, нуждающихся в 220 В переменного тока. Специфика использования прибора такова, что подключать его приходится в последнюю очередь — между блоком АКБ и конечными потребителями энергии.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Как избежать распространенных ошибок?

Основными ошибками, встречающимися при соединении солнечных батарей, являются неправильные соединения и перепутанная полярность. Избежать их можно только одним способом — не спешить, внимательно следить за ходом работ, при возникновении сомнений не лениться проверять и уточнять назначение контактов, или их полярность.

Если используется подключение солнечных батарей к сети, схема усложняется, возникает опасность короткого замыкания или выхода приборов из строя. В таких ситуациях рекомендуется обратиться к специалистам, которые смогут правильно подключить приборы и соединить солнечные модули. Для пользователя будет полезным составить для себя схему соединений и отметить на ней полярность. Это поможет впоследствии повторить сборку и исключить ошибки.

Видео — инструкция: как подключить своими руками

Где дешевле купить солнечные батареи?

energo.house

Как подключить солнечные панели — Автономный дом

Как подключить солнечные панели

Очень часто при расширении системы с солнечными батареями возникает вопрос: как подключить солнечные панели разной мощности и разного напряжения – последовательно или параллельно?

Рассмотрим решение этой задачи на конкретном примере.

к которому подключена единственная солнечная панель мощностью 100 Вт (рабочее напряжение 20В и максимальный ток 5А). И вы приобрели еще одну панель с выходной мощностью 130 Вт (рабочее напряжение 24В и выходной ток 5,4А).

Необходимо помнить, что последовательно соединять панели можно до тех пор, пока суммарное напряжение холостого хода панелей не достигнет максимального допустимого входного напряжения контроллера (для данного примера – это 75В, на что указывает первая цифра в названии контроллера). При этом надо ОБЯЗАТЕЛЬНО учитывать, что напряжение ХХ выбирается для самых низких температур вашего региона. Эта информация всегда представлена в справочной документации на солнечную панель. Напоминаем, что повреждение MPPT-контроллера высоким напряжением не является гарантийным случаем. Будьте внимательны при подборе оборудования.

Газовый котел, освещение и телевизор работает всегда! Гарантия на оборудование 5 лет.

Бесплатная установка и доставка. Заполните анкету и мы вам перезвоним.

На рисунке представлены оба варианта подключения панелей.

Как видно из приведенных внизу рисунка расчетов, в нашем случае большую мощность мы получим при последовательном соединении солнечных батарей, так как в этом случае напряжение складывается, а максимальный ток системы ограничен модулем с меньшим током. В этом случае эти значения составляют, соответственно, 44В и 5А, и при этом получается выходная мощность порядка 220 Вт.

При параллельном подключении расчет ведется по-другому. Здесь уже суммируются токи 2-х панелей, а максимальное выходное напряжение будет ограничено панелью с меньшим напряжением на выходе. В нашем случае это будет солнечная батарея с выходным напряжением 20В, а суммарный ток массива составит 10,4А. Таким образом, максимальная мощность системы получится равной 208 Вт, т.е. немного меньше, чем в случае с последовательным подключением солнечных батарей. Но у такого варианта подключения панелей есть и свое достоинство – если при параллельным соединении суммарный выходной ток панелей превысит максимальный входной ток MPPT контроллера, это не приведет к выходу из строя последнего. Контроллер просто ограничит зарядный ток до своего максимального допустимого уровня. В контроллере из нашего примера он равен 15А (на это указывает вторая цифра в названии).

Теперь, мы надеемся, вы сможете правильно оценить варианты наращивания вашей системы.

Как правильно подключать солнечные панели разной мощности (PV модули) — Бесперебойное Питание — Каталог статей — ВЕГА — Профессиональное оборудование

Как подключить солнечные панели +7 (495) 580-6926, 721-8404 работаем с 10.00 до 20.00 Бесплатная доставка по всей России Очень часто при расширении системы с солнечными батареями

Источник: vega-msk.com

Порядок подключения контроллера солнечных панелей

В последнее время мы замечаем, что у владельцев большой и малой загородной недвижимости все большим интересом начинает пользоваться альтернативная энергетика и особенно получение электроэнергии с помощью солнечных панелей(солнечных батарей, фотоэлектрических модулей, ФСМ).

Это происходит из-за снижения цен на солнечные панели и ростом информированности людей о появляющихся возможностях. Но не смотря на снижающиеся цены, срок окупаемости систем солнечного (ветряного и т.п.) энергообеспечения при наличии подведенной электросети остается очень большим (10 и более лет с учетом амортизации аккумуляторов).

Если же электросеть отсутствует, то в летний период солнечное электричество может стать отличным способом обеспечения базовых потребностей — освещение, небольшой холодильник, насос и телевизор/радиоприемник. И все это по умеренной цене, сравнимой с ценой бензогенератора даже без учета расхода горючего и ресурса последнего.

Основными компонентами бюджетной системы солнечного электроснабжения являются:

Солнечная панель или батарея панелей, объединенных последовательно или параллельно;

Контроллер солнечных панелей — контроллер заряда АКБ от солнечных панелей;

Аккумулятор (АКБ) или батарея АКБ для накопления электроэнергии на случай пиковых нагрузок, ночное время и пасмурные периоды погоды;

Инвертор напряжения (или источник бесперебойного питания с внешними АКБ) для преобразования низковольтного постоянного напряжения в переменное 220 Вольт 50 Гц.**

Контроллером в бюджетной системе обычно является недорогое устройство производства КНР с тремя парами клемм, рассчитанное на батарею солнечных панелей мощностью 100–500 Ватт, с функцией MPPT или без и имеющее минимум настроек, в основном связанный с ночным освещением и MPPT. В данной статье мы приведем необходимое знание — порядок подключения компонентов системы*.

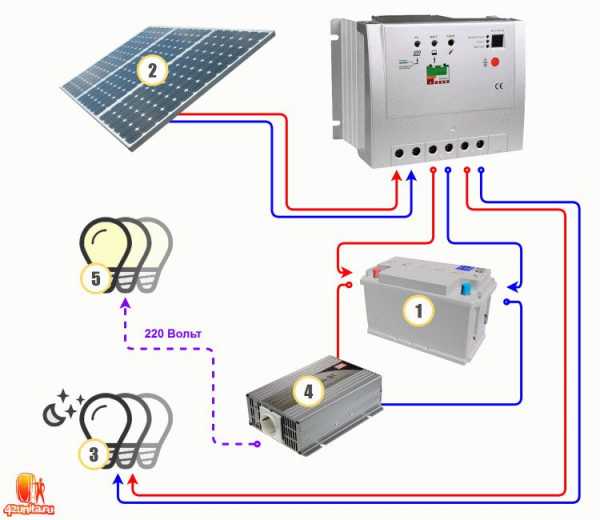

Схема соединения компонентов системы солнечного электроснабжения

Порядок подключения контроллера солнечных панелей:

В первую очередь к контроллеру подключается заряженный аккумулятор (батарея АКБ).

Это необходимо, чтобы контроллер правильно определил номинальное напряжение системы (обычно 12В или 24В). Толщину всех проводов необходимо выбирать исходя из номинального тока контроллера***;

Внимание! Неправильная полярность (+/-) может привести к выходу контроллера из строя;

Подключите к контроллеру солнечную панель, предварительно проверив полярность соединения.

Внимание! Неправильная полярность (+/-) может привести к выходу из строя компонентов системы & как панелей, так и самого контроллера;

Третья пара клемм предназначена только для низковольтного ночного освещения по расписанию! Подключение большой нагрузки к этим клеммам может вывести контроллер из строя, так как они рассчитаны на небольшой ток.

Ночное освещение (если установлено) включается контроллером автоматически после захода солнца и работает на напряжении АКБ. Многие контроллеры позволяют настроить время работы данного освещения после заката, а некоторые позволяют включать освещение на время перед восходом солнца;

Инвертор напряжения 12В → 220В (24В → 220В) или источник бесперебойного питания (ИБП) должен подключатся напрямую к АКБ.

При пиковых (пусковых) нагрузках аккумулятор является буфером, защищающим контроллер от повреждения, так как обычная свинцово-кислотная батарея она способна отдавать ток, десятикратно превышающий номинальную емкость;

Внимание! Неправильная полярность подключения (+/-) может привести к выходу инвертора из строя;

К инвертору напряжения (ИБП) подключается необходимая нагрузка, работающая от 220 Вольт. Пиковое потребление тока нагрузкой не должно превосходить возможности инвертора!

Выбор инверторов и ИБП напряжения достаточно велик, а цены невысоки. Необходимо лишь правильно подобрать инвертор под вашу нагрузку по значению пиковой мощности (перегрузочной способности) и форме сигнала напряжения (“модифицированный” или “чистый” синус).

Если Вас заинтересовали системы солнечного электроснабжения, не стесняйтесь обратиться к нам за консультацией.

* Приведенная схема подключения соответствует большинству контроллеров производства КНР с тремя парами клемм. В любом случае перед подключением рекомендуется прочесть или просто изучить инструкцию к контроллеру. Соблюдайте правила безопасной работы с электричеством!

** Для оптимального накопления и сохранения солнечной электроэнергии в АКБ рекомендуется использовать инверторы со “спящим режимом” или линейно-интерактивные ИБП.

*** Обычно используется правило 1мм2 на 10 Ампер тока, но более толстые провода сделают систему более надежной и энергоэффективной.

Порядок подключения контроллера солнечных панелей

Порядок подключения контроллера солнечных панелей В последнее время мы замечаем, что у владельцев большой и малой загородной недвижимости все большим интересом начинает пользоваться

Источник: shop.ecoteco.ru

avtonomny-dom.ru

Как правильно подключать солнечные панели разной мощности (PV модули) — Бесперебойное Питание — Каталог статей — ВЕГА

Подключение солнечных панелей разной мощности — как это сделать правильно? — Кстати, внизу вас ждет подарок!
Очень часто при расширении системы с солнечными батареями возникает вопрос: как подключить солнечные панели разной мощности и разного напряжения — последовательно или параллельно?
Рассмотрим решение этой задачи на конкретном примере.
Допустим, у вас уже есть система с контроллером заряда VICTRON MPPT 75/15,

к которому подключена единственная солнечная панель мощностью 100 Вт (рабочее напряжение 20В и максимальный ток 5А). И вы приобрели еще одну панель с выходной мощностью 130 Вт (рабочее напряжение 24В и выходной ток 5,4А).
Необходимо помнить, что последовательно соединять панели можно до тех пор, пока суммарное напряжение холостого хода панелей не достигнет максимального допустимого входного напряжения контроллера (для данного примера — это 75В, на что указывает первая цифра в названии контроллера). При этом надо ОБЯЗАТЕЛЬНО учитывать, что напряжение ХХ выбирается для самых низких температур вашего региона. Эта информация всегда представлена в справочной документации на солнечную панель. Напоминаем, что повреждение MPPT-контроллера высоким напряжением не является гарантийным случаем. Будьте внимательны при подборе оборудования.

Видео обзор небольшого и недорогого инвертора для дома.
Газовый котел, освещение и телевизор работает всегда! Гарантия на оборудование 5 лет.
Бесплатная установка и доставка. Заполните анкету и мы вам перезвоним.

Забегая вперед, скажем , что возможны оба способа подключения панелей. Но для каждого из них существуют свои достоинства и недостатки. Рассмотрим иллюстрацию, поясняющую наш пример.

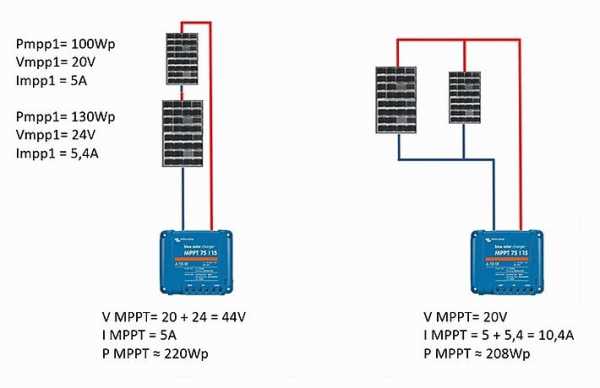

На рисунке представлены оба варианта подключения панелей.
Как видно из приведенных внизу рисунка расчетов, в нашем случае большую мощность мы получим при последовательном соединении солнечных батарей, так как в этом случае напряжение складывается, а максимальный ток системы ограничен модулем с меньшим током. В этом случае эти значения составляют, соответственно, 44В и 5А, и при этом получается выходная мощность порядка 220 Вт.
При параллельном подключении расчет ведется по-другому. Здесь уже суммируются токи 2-х панелей, а максимальное выходное напряжение будет ограничено панелью с меньшим напряжением на выходе. В нашем случае это будет солнечная батарея с выходным напряжением 20В, а суммарный ток массива составит 10,4А. Таким образом, максимальная мощность системы получится равной 208 Вт, т.е. немного меньше, чем в случае с последовательным подключением солнечных батарей. Но у такого варианта подключения панелей есть и свое достоинство — если при параллельным соединении суммарный выходной ток панелей превысит максимальный входной ток MPPT контроллера, это не приведет к выходу из строя последнего. Контроллер просто ограничит зарядный ток до своего максимального допустимого уровня. В контроллере из нашего примера он равен 15А (на это указывает вторая цифра в названии).
Теперь, мы надеемся, вы сможете правильно оценить варианты наращивания вашей системы.

И еще одно необходимое напоминание, относящееся к правилам безопасности: НИКОГДА НЕ ПРОВОДИТЕ НИКАКИХ ПОДКЛЮЧЕНИЙ К РАБОТАЮЩЕЙ СИСТЕМЕ!!! Обязательно отсоедините АКБ и сами панели от контроллера и, если необходимо, от нагрузки перед подключением дополнительных панелей. Помните, что при последовательном соединении солнечных батарей в системе появляется опасное для жизни высокое напряжение!!!

vega-msk.com

Схема подключения солнечных батарей (между собой и в энергосистему дома)

Подключение солнечных батарей нередко вызывает определенные вопросы, особенно когда требуется соединить несколько модулей. Кажется, что это очень сложный процесс, требующий специфических знаний. А на самом деле схема подключения очень проста, ее легко реализовать и собрать фотобатарею нужной мощности.

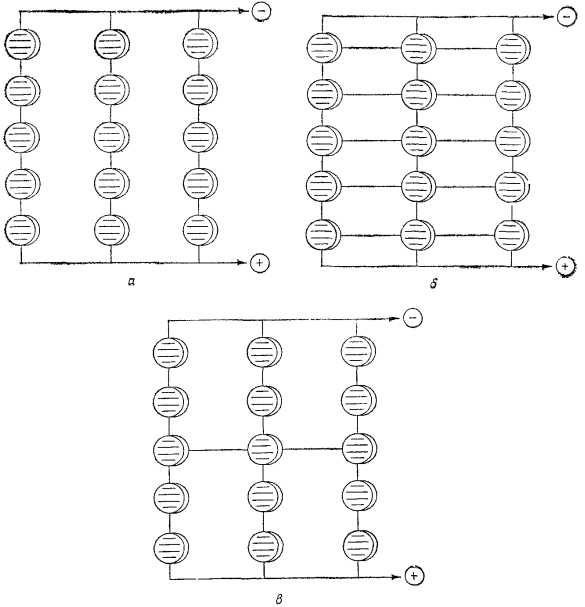

Существует три варианта включения батарей в общую цепь. Это последовательное, параллельное и смешанное (последовательно-параллельное) соединения.

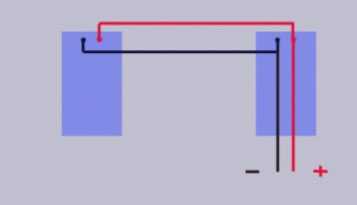

Параллельное соединение

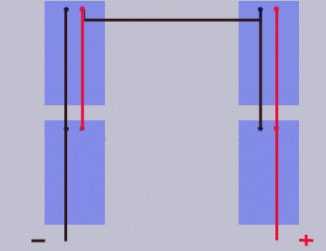

В этом случае одноименные клеммы двух модулей соединяются между собой («плюс» с «плюсом», «минус» — с «минусом»). Далее от клемм одного из фотомодулей выводятся провода, которые и подключаются или к контроллеру заряда, или непосредственно к аккумулятору. Таким образом, можно объединять любое количество солнечных батарей, главное – соединять друг с другом только одноименные клеммы.

Последовательное соединение

Эта схема подразумевает соединение «плюса» первого модуля с «минусом» второго, и вывод внешних проводов от «минуса» первого фотомодуля и «плюса» второго. Здесь также не имеет значения, сколько солнечных панелей будет объединено в одну батарею. Главное – не нарушить принцип. «Плюс» первого на «минус» второго, «плюс» второго на «минус» третьего, «плюс» третьего на «минус» четвертого и т.д. Провода от незадействованных клемм («минус» первого модуля и «плюс» последнего) выводятся на контроллер или аккумулятор.

Последовательно-параллельное соединение

Нередко используется и смешанная схема подключения. В этом случае для начала нужно собрать две группы параллельно соединенных модулей (объединив одноименные клеммы), а затем соединить их между собой последовательно так, как будто это единичные модули, а не группы. Количество групп (равно как и число батарей в них) может быть любым.

Зачем нужны разные соединения

Разные способы коммутации необходимы для получения нужных выходных параметров. К примеру, если требуется обеспечить мощность в 160 Вт и напряжение 12 В, а мощность одной солнечной батареи только 80 Вт при требуемых 12 В, то это означает, что нужно параллельно соединить 2 батареи. В итоге напряжение системы не изменится (12 В), а суммарная выходная мощность станет 160 Вт. Если же необходимо получить выходное напряжение не 12 В, а, скажем, 24 В, то в этом случае применяется последовательное соединение двух модулей. Смешанная схема позволяет регулировать оба параметра одновременно. Таким образом, используя разные типы коммутации можно собрать солнечную электростанцию с оптимально подходящими для работы характеристиками.

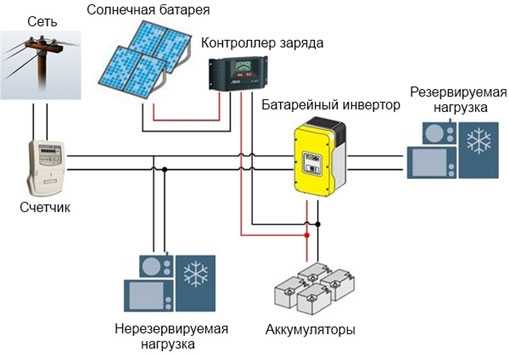

Подключение к энергосистеме дома

Что же касается интеграции собранного гелибатареи в энергосистему частного дома, то здесь есть несколько вариантов. Так, самой востребованной является схема с использованием контроллера заряда, батарейного инвертора и аккумуляторных батарей. Напряжение от гелиополя сначала направляется на заряд АКБ и лишь после этого передается на нагрузку.

Нагрузку, как правило, подразделяют на 2 категории: резервируемую (холодильники, газовые котлы, аварийное освещение и т.д.) и не резервируемую (обычное освещение, компьютер и пр.). Потребляемая мощность резервируемых приборов может быть любой, но длительность их автономной работы определяется емкостью АКБ.

Благодаря наличию особого батарейного инвертора становится возможной передача электричества на нагрузки в том случае, если напряжение на АКБ превышает заданное значение. При этом потребители могут запитываться от гелиоэнергии даже при наличии напряжения в центральной электросети. Таким образом, существенно уменьшается внешнее энергопотребление дома.

При отключении центральной сети инвертор запитает резервируемую нагрузку от АКБ. Если гелиополе в это время производит энергию, то инвертор использует и ее. Излишки солнечной энергии, не расходуемые на нагрузку, пойдут на зарядку АКБ. Данная схема отлично подходит для обеспечения автономного энергоснабжения, она работает и при отсутствии центрального напряжения питания. Но при этом не резервируемая нагрузка будет запитываться только от солнца (по остаточной технологии), приоритетными являются резервируемые потребители.

Если же планируется использовать гелиополе лишь для снижения энергопотребления из внешней сети, то можно воспользоваться более простой и дешевой схемой. Она гораздо выгоднее при редких и кратковременных отключениях электричества. Днем гелиополе снабжает энергией потребителей, если этого недостаточно, то электричество забирается из внешней сети. Но при отключении централизованного питания инвертор выключится и солнечная энергия не будет использоваться. Резервируемая нагрузка будет питаться от АКБ.

solarb.ru

Как соединить солнечные батареи максимально используя возможности всех элементов

Содержание:

• Значение школьного курса физики
• Отличия в работе модулей соединенных разными схемами
• Стоит ли вспоминать законы электричества

Взвесив все положительные и отрицательные моменты использования альтернативных источников энергии, и выбрав использование последних в качестве основного поставщика электрического тока к потребляющим электроприборам, можно приступать к установке модулей на их будущее место работы: то есть балкон или крышу своего дома. Казалось бы, что может быть проще, но возникает вполне логичный вопрос – как соединить солнечные батареи так, чтобы максимально и, по возможности, без потерь использовать  возможности солнечных модулей.

Значение школьного курса физики

Любая схема подключения солнечных батарей не должна вызвать никакого труда, даже у человека, который никогда не занимался электрикой в своем доме. Где-то в том, что любая из возможных схем, обеспечивающая соединение солнечных модулей, знакома каждому бывшему школьнику. Заинтересовали инвекторы? смотрите по ссылке http://huawei.energy/products/network_inverters/

Вспоминая обязательную школьную программу по физике, можно отметить, что возможны три варианта соединения:

• параллельное,
• последовательное,
• смешанное, или как его еще называют последовательно-параллельное.

Название каждого соединения возвращает в прошлое на уроки физики. Даже если не получается вспомнить точное определение каждому из указанных терминов, почти все смогут нарисовать или хотя бы своими словами объяснить основные отличия той или иной схемы подключения.

Схема соединения солнечных источников энергии подчиняется все тем же законам школьной физики. Казалось бы, солнечные батареи – высокотехнологичный агрегат, еще недавно бывший основой для написания фантастических произведений, должен подключаться также непонятно, как и сам процесс фотосинтеза, происходящий в панелях, но это далеко не так.

Параллельное соединение солнечных панелей обеспечивает такое подключение моделей, при котором все элементы имеют два общих узла схождения или разветвления проводников. То есть, в каком бы месте и последовательности не происходило соединение выводов солнечных батарей, все минусовые и плюсовые клеммы сойдутся в двух основных точках: соответственно плюс и минус.

Последовательное соединение солнечных модулей дает возможность соединить элементы таким образом, чтобы для протекания электрического тока остался единственно возможный путь, по которому и будет происходить передача энергоносителя от источника к потребителю. Схема выглядит как цепочка нескольких солнечных батарей, соединенных через один проводник таким образом, чтобы выходной конец одной батареи соединялся с входной клеммой другой, и так от первой до последней панели.

Смешанная схема соединения позволяет соединять солнечные батареи одновременно двумя способами. При таком совмещении вариантов некоторые панели формируются в отдельные блоки, имеющие параллельное соединение, а затем эти блоки соединяются между собой последовательно или наоборот.

Отличия в работе модулей соединенных разными схемами

Каждая схема подключения солнечных батарей обеспечивает их бесперебойную работу. Но есть интересные особенности, которые помогут более разумно распорядиться не только самой солнечной электроэнергией, но и сэкономить на отдельных составных элементах всей цепочки автономного электропитания.

На практике это выглядит следующим образом. К примеру, необходимая мощность солнечных батарей – 360 Вт. Для набора этой мощности, помимо самих солнечных панелей, можно приобрести пару инверторов напряжением 12 В и мощностью 180 Вт. Соединив эти приборы с помощью параллельного соединения можно выйти на заданную мощность.

Конечно, 360 Вт крайне не достаточно для обеспечения жилой площади достаточным количеством электричества. Поэтому применяются несколько инверторов необходимой мощности.

Но следует помнить, что повышение мощности приведет к увеличению нагрузки на проводящие элементы.

Все это пагубно сказывается на пожарной безопасности, так как неверно рассчитанное сечение провода может привести к плачевным последствиям. Именно поэтому необходимо перед установкой нужны теоретические расчеты о количестве инверторов и их мощности.

Что касается последовательно соединенных солнечных батарей, то тут экономическая составляющая заключается в том, что один инвертор на 24 В, стоит дороже чем два по 12 В. Но установив последние инверторы параллельно, невозможно добиться схемы с напряжением 24 В или 36 В. Зато при последовательной конфигурации можно использовать несколько относительно дешёвых модулей по 12 В.

По такому же принципу выполняется соединение всех элементов солнечных батарей, начиная от самих панелей и заканчивая накопителями, то есть аккумуляторами.

В настоящее время существует множество поставщиков составляющих электросетей для сборки солнечных модулей. Достаточно широкий спектр поможет найти необходимые элементы, которые могут работать по любой из описанных схем.

Стоит ли вспоминать законы электричества

Из вышесказанного можно сделать вывод, что нет ничего сложного в процессе соединения нескольких солнечных моделей и всех их составных элементов в единую рабочую сеть. Все довольно понятно и давно изучено в школьной программе. Но это только в теории. На практике при подключении батарей и при выборе тех или иных компонентов обязательно возникнут множество проблем и сомнений.

Для человека, который не собирает каждый день электрические схемы, весь процесс будет затруднительным. Поэтому перед тем как определиться с выбором схемы подключения и списком составных частей, самым полезным будет обратиться к специалисту, владеющему электрическими навыками, а лучше проконсультироваться в компании по установке солнечных модулей.

Наилучшим вариантом, при отсутствии навыков монтажа и опыта в расчетах, будет воспользоваться не только помощью в теоретических расчетах, но и полным спектром услуг по монтажу панелей в необходимое место и полным подключением электропакета. Это поможет избежать банальных ошибок в теории и на практике.

Подписаться на рассылку

Подписаться

ekobatarei.ru

Характеристики и схема подключения солнечных батарей

Солнечные батареи – очень выгодный способ стать независимым от плохой работы общей электросети. Кроме этого, созданная ими электрическая энергия является абсолютно бесплатной.

Особенности подключения

1. Солнечная панель.
2. Устройство, которое контролирует заряд.
3. Аккумулятор.
4. Инвертор.
5. Электрическая сеть дома.

Обязательно в эту схему входят предохранители от короткого замыкания и лампочка, которая показывает уровень нагрузки. Предохранители устанавливаются на провода с положительным зарядом перед аккумулятором, лампочкой, инвертором.

Лампочку и аккумуляторы подключают к контроллеру заряда.

Эта схема предусматривает наличие одной солнечной панели или нескольких, работающих с одинаковой нагрузкой.

Несколько батарей соединены одним проводом, площадь поперечного сечения которого всегда больше 4 мм². Если планируется установить на крыше дома несколько солнечных панелей, и часть из них будет наклонена под другим углом, то схема подключения предусматривает наличие контроллера для каждой панели.

Эффективность солнечных батарей, размещенных под углом, который отличается от угла наклона других, будет выше. В результате производимый ими ток пойдет не только к общему контроллеру, но и к менее производительным панелям. Это приведет к нагреву и падению производительности. Поэтому не все приборы смогут работать.

Роль каждого элемента в схеме

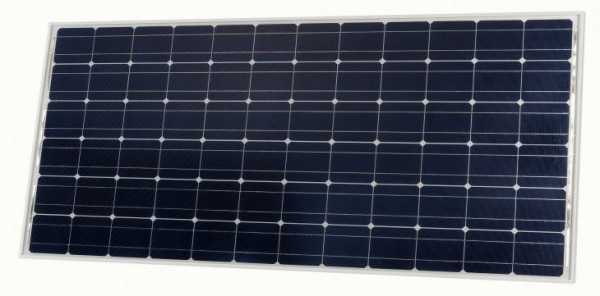

Солнечная панель генерирует электрический ток. Она сразу готова к монтажу. Установить можно либо монокристаллическую, либо поликристаллическую панель. Больше плюсов имеет первый тип.

Контроллер заряда предназначен для управления подзарядкой аккумуляторных батарей. На его выходе формируется напряжение в 13,7 В. Этого недостаточно для полного заряда аккумуляторной батареи. Для ее заряда нужно использовать зарядное устройство, которое дает 16,2 В на выходе.

Контроллер заряда получил такие характеристики специально. Бывают моменты, когда жители дома не используют электрический ток, и в это время аккумулятор может перезарядиться. Этого допускать нельзя.

Этот элемент имеет такой минус: позволяет электрическому току двигаться назад к размещенной на крыше загородного дома солнечной панели. Днем обратное движение не происходит, однако ночью ситуация меняется. Поэтому специалисты рекомендуют:

• заменить его на диоды или аналоговые коммутаторы;
• установить дополнительные аккумуляторы.

Аналоговые коммутаторы или диоды не позволяют току двигаться к панели. Они не ограничивают зарядку аккумуляторов. Поэтому надо либо отключать батареи, либо установить дополнительные. Второй подход является лучшим, ведь формируется дополнительный запас электрического тока.

Более прогрессивной заменой контроллера и диодов является специальная система управления зарядом аккумуляторов. Она дорогая.

Функцией инвертора является преобразование постоянного тока в переменный и поднятия напряжения с 12 В до 220 В. Он следит за уровнем разряда батарей. При критическом уровне он перестанет работать.

Срок службы такой схемы

Единой цифры нет. Каждый из элементов имеет свои характеристики и рассчитан на свой срок службы. Наиболее долго среди них могут служить солнечные панели.

Практика показала:

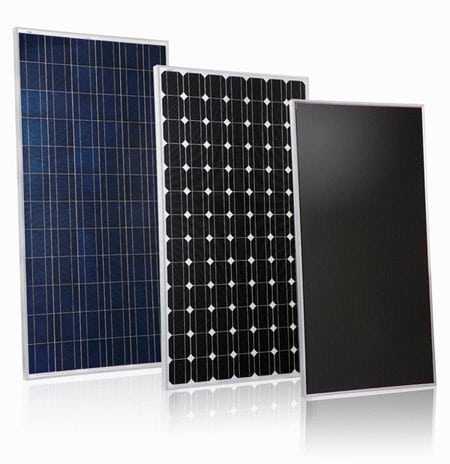

• Монокристаллические панели способны генерировать ток в течение 3 десятков лет и даже больше.
• Более дешевые поликристаллические будут работать на протяжении 20 лет.
• Гибкие панели имеют срок службы 7-20 лет. Наиболее короткую «жизнь» имеют изделия первого поколения, наиболее длинную – изделия второго поколения. Главным минусом является быстрая деградация. В течение первых 24 месяцев работы их мощность падает на 10-40%.

Используемые на больших солнечных станциях модули смогли работать с одинаковой мощностью в течение 25 лет. Заявленные в описании характеристики выполнялись на 100%. Это говорит об отсутствии деградации. Некоторые из панелей уменьшили выработку на 10%. Производители  гарантировали уменьшение выработки на 20%.

Независимо от срока использования светочувствительные элементы никогда не теряют своей производительности. То есть может пройти 50 лет, и они могут производить такое же количество электроэнергии. На ухудшение выработки влияет разрушения защитных пленок, которые позволяют влаге проникать внутрь панели и вызывать коррозию всех соединений. Этот минус приводит к увеличению сопротивления, чрезмерному нагреву, разрушению соединений. Аккумуляторы могут работать 2-15 лет, силовая электроника – 5-20 лет.

Недостатки автономной системы

Их вызывают недостатки солнечных батарей:

1. Невозможность создавать ток ночью и в пасмурную погоду.
2. Малая плотность мощности. С 1 м² добывается 170 Вт. Аналогичный показатель угля, нефти, газа и атомной энергетики значительно выше.
3. Большая цена. Ее сильно повышает использование редких в природе и потому дорогих компонентов. Ими являются теллурий натрий и селенид меди индия галлия.

poluchi-teplo.ru
