Сдвижные двери: виды, монтаж своими руками

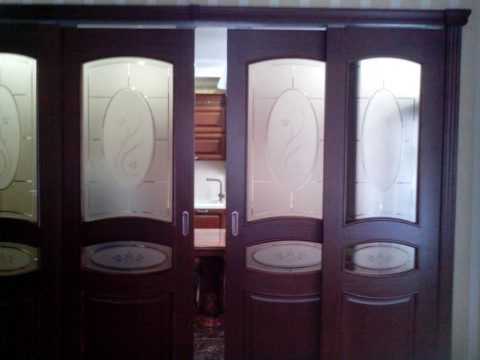

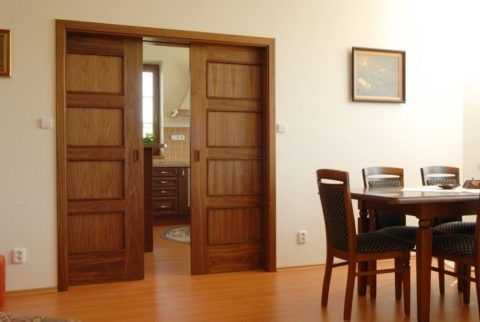

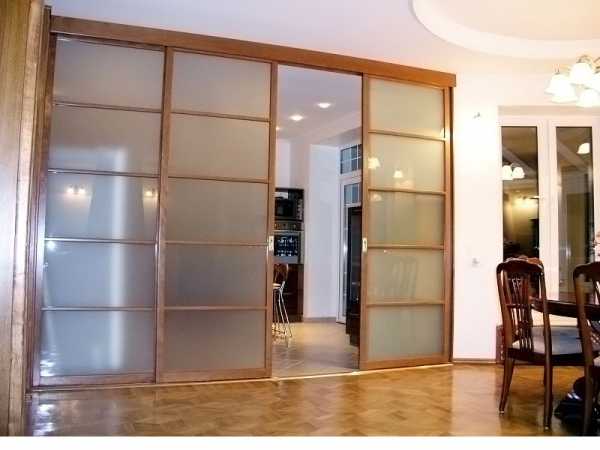

Межкомнатная конструкция

Дверные сдвижные системы — бессмертное направление в дизайне интерьеров. Они имеют оригинальный и элегантный вид, обладают отличными функциональными качествами, практичны и эргономичны. Различные варианты раздвижных конструкций позволяют удачно зонировать пространство или объединять его, без уменьшения площади помещения.

В данной статье предлагается познакомиться с тем, какие бывают сдвижные двери, которые можно использовать для своих домов, их особенности, как выбрать оптимальный вариант конструкции.

Плюсы и минусы конструкций

Прежде чем решить вопрос монтажа сдвижных дверей, стоит узнать, какими они обладают достоинствами и недостатками, что представлено в данной таблице:

Плюсы

Минусы

Компактность. Они не распахиваются, как обычные створки, а открываются вдоль стены, что позволяет практически не занимать изделиями пространство в помещении. Особенно это важно для малогабаритных квартир, коридоров небольшой ширины;

Их удобно использовать для квартир, где проживает человек с ограниченными, из-за инвалидности, физическими возможностями — двери не будут мешать передвижению коляски;
Изготовить и смонтировать своими руками сдвижные двери достаточно просто. К тому же можно просто старые распашные конструкции переделать на раздвижные;
Такие конструкции позволяют в помещении соорудить трансформируемые перегородки.

Невозможность обеспечить плотный притвор. Такого недостатка лишены лишь конструкции поворотно-сдвижные, объединившие в себе достоинства раздвижных и распашных конструкций;
Из-за плохого притвора появляется низкая звукоизоляция, легкое проникновение запахов и улетучивания тепла;
При размещении внизу упоров, изделия могут периодически заклинивать;
Срок эксплуатации сдвижных конструкций значительно меньше распашных. Исключение – кассетные раздвижные модели и межкомнатные двери-купе.

Не всегда устанавливается надежный замок.
Большая цена, чем у распашных изделий.

Виды сдвижных констуркций

Из названия ясно, что двери сдвижные перемещаются в одной плоскости, а не поворачиваются относительно проема.

Существует несколько видов изделий, которые объединены в таблице:

Вид	Особенности
В зависимости от используемого материала для конструкции
Межкомнатная констурукция эконом класса	Такие полотна изготавливаются из массива сосны. Они могут покрываться шпоном из МДФ или ДСП. Но следует учитывать, что очень низкая стоимость может указывать на: Экономию сырья, соответственно, наличие внутри пустоты; Некачественное или дешевое покрытие; Небольшой срок эксплуатации.
Из массива дерева	Такие полотна изготавливаются их ценных пород дерева (см. Изготовление дверей из массива – виды древесины, нюансы выполнения работ), которыми могут быть: Ясень; Дуб; Клен; Бук. Конструкции: Безвредны; Надежны; Долговечны; Имеют респектабельный вид. Минус — высокая стоимость дверей из массива.

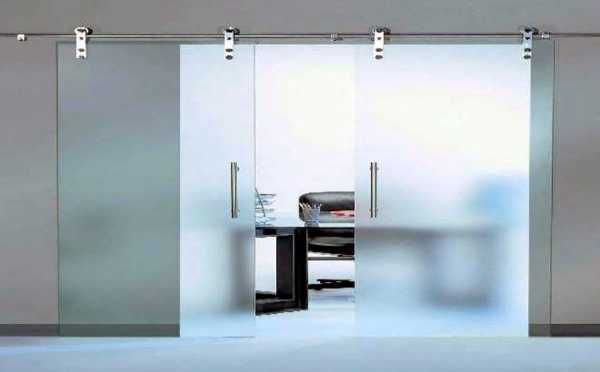

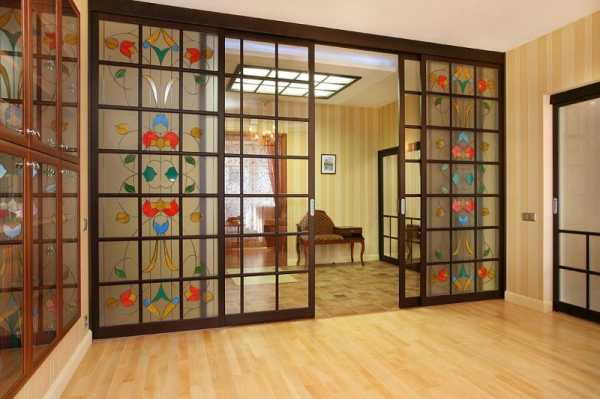

Сдвижные стеклянные изделия	Характеристики раздвижных стеклянных дверей: Полотно изготовлено из цельного стекла; Коробка выполняется из алюминия или дерева; Высокий уровень защиты от лишнего шума; Используемая фурнитура — специализированная для стекла; Фиксация к коробке выполняется на петлях, в количестве 3-4 штук; Стекло используется каленое; Изделия могут иметь разную цветовую гамму; Достаточно высокая стоимость.
Комбинированные	При комбинировании материалы могут быть самые разные: дерево и стекло, рамы шпонированные.
Пластиковые	Для их изготовления используется алюминиевый профиль, покрытый декоративным слоем из пластика. Конструкции: Имеют небольшую массу; Прочные; Могут выдерживать значительные нагрузки.
Сдвижные стальные	Выдерживают дверное полотно массой до 50 кг; Подходят для конструкций большой высоты; Обеспечивают плавность хода; Отличаются доступной стоимостью, при отменном качестве.

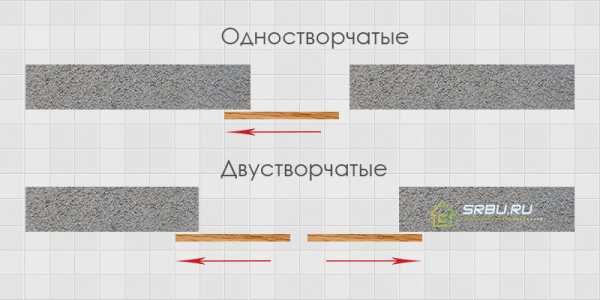

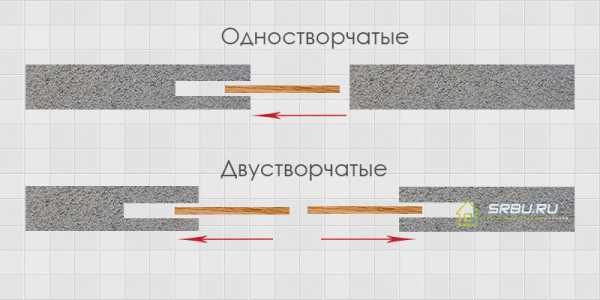

По количеству полотен
Однопольные	Однопольная система включает пенал, в котором помещается лишь одно полотно. Ширина его может быть от 600 мм до 1 м. Ширина полозьев зависит от типа выбранных ручек и составляет два размера конструкции или на 10 см больше.
Двупольные	Двупольная система имеет в составе два пенала, соединенных между собой вверху направляющей. Ширина пеналов равняется ширине одного полотна. Длина направляющей, которая соединяет пеналы, составляет 4 ширины полотна. В таких системах могут использоваться механизмы синхронного открывания проема. Полозья делаются шириной равной 4 размерам полотна или немного больше, примерно на 10 см.

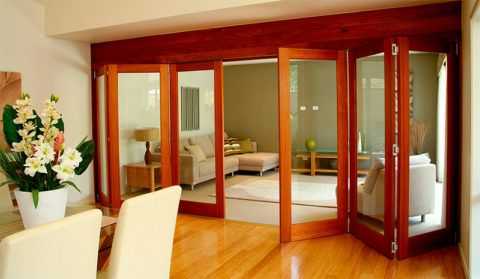

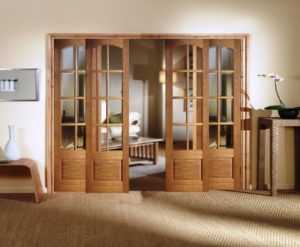

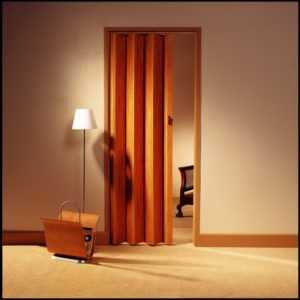

Раздвижно-складные	Такие конструкции имеют в составе ряд секций, напоминающих гармошку (см. Дверь – гармошка: выбрали, сделали, красота). Они не могут обеспечить хорошую изоляцию от звуков, запахов. Чаще используются как декоративный элемент помещения или для условного деления пространства на зоны.
По конструктивным особенностям
Пенал	Пенал или кассета представляет собой закрытый элемент, маскирующийся под стену. В открытом положении изделие прячется в пенале. Часто стену с другой стороны приходится увеличивать по толщине, чтобы решить технические вопросы по их отделке.

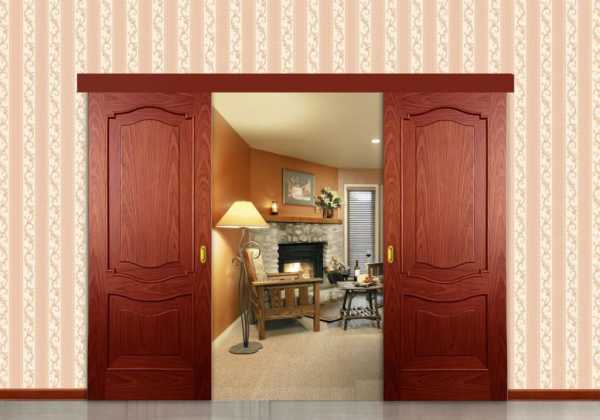

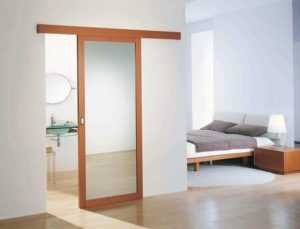

Купе	Створки перемещаются по направляющей, зафиксированной над проемом, вдоль стены. При этом нельзя ставить мебель вплотную к стене, вдоль которой передвигается полотно.

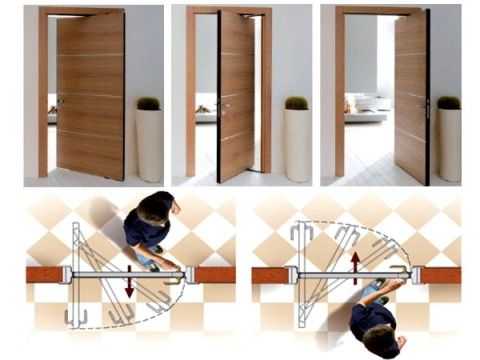

Рото	Это компромиссное решение между двумя моделями: распашных и раздвижных. При открывании, полотно немного поворачивается, размещается перпендикулярно проему, а затем смещается в любую сторону. Такой вид, установленной на ролики, обеспечивает хорошую герметичность и изоляцию от шума. Особенно при устройстве специального уплотнителя по периметру полотна.

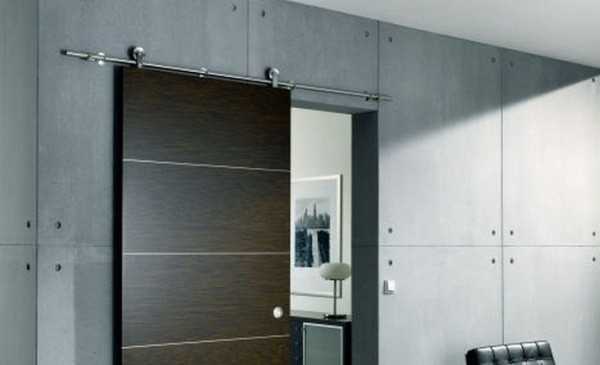

Техно	Изготовленная в ультрасовременном стиле дверь, не скрывает крепление раздвижных механизмов. Они являются дополнительными элементами в дизайне интерьера, оригинальным его декором. Полотна, чаще всего, изготавливаются из закаленного стекла, пластика, металла.
Перегородка	Часто стационарные перегородки более целесообразно заменить сдвижными, изолирующими два помещения или помогающие создавать большое общее пространство. Такая конструкция используется в кухне-гостиной, в квартире небольшой площади, для выделения спальной зоны или кабинета. Конструктивная особенность этого вида — использование нескольких подвижных и неподвижных створок. Передвигаются двери-перегородки по направляющим, зафиксированным на потолке.

Помимо перечисленных конструкций, другие модели для разных помещений, представлены на фото:

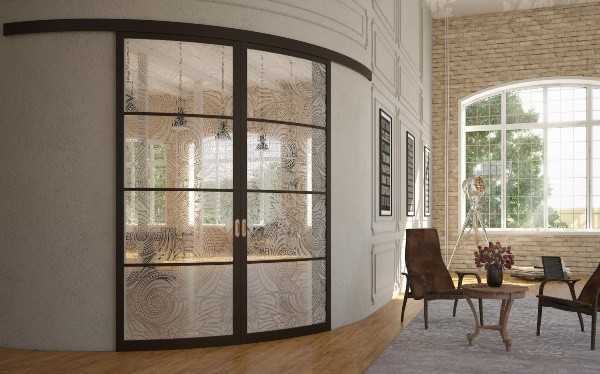

: Радиусная раздвижная

: Сдвижные для гардеробной

: Стальные раздвижные решетки

: Сдвижные в ванную

Выбор конструкции

Совет: Приобретая готовую сдвижную дверь или изготавливая ее своими руками, следует особое внимание уделять надежности модели.

Основными критериями для выбора изделия являются:

Качество полотна;
Соблюдение технологии монтажа конструкции, которую содержит инструкция, прилагаемая к выбранной модели;
Приобретение надежных комплектующих, для сборки раздвижного механизма;
Правильно подобранная фурнитура для сдвижной двери.

Существует два варианта установки полотна:

Вдоль стены.

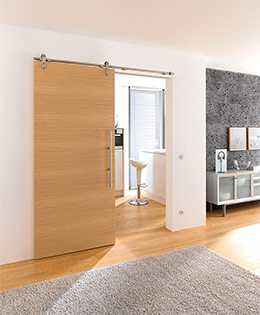

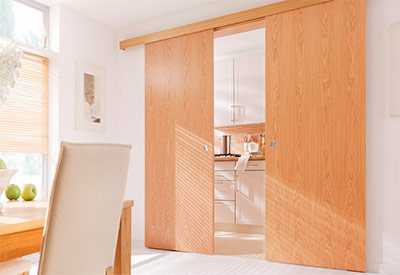

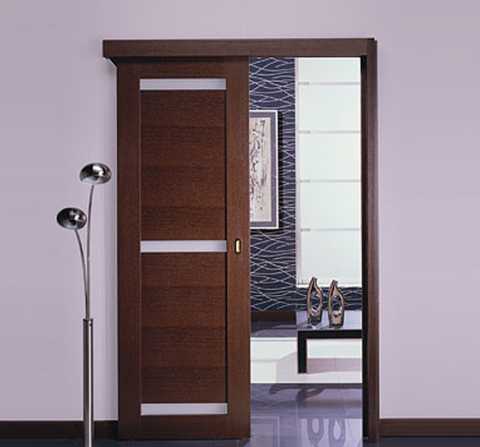

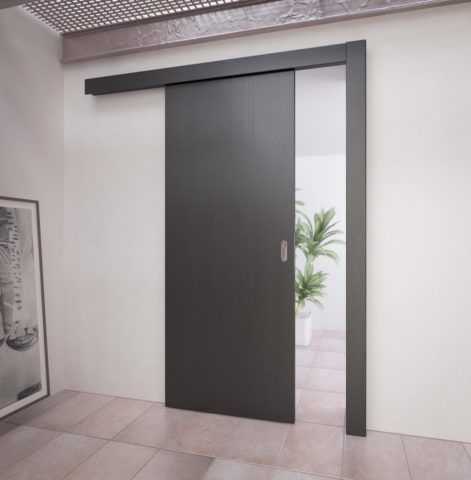

Установка дверного полотна вдоль стены

В этом случае:

К стене крепится брусок;
На брус устанавливаются направляющие для сдвижных дверей, по которым будут передвигаться ролики;
Ролики фиксируются сверху двери на торце через специальный кронштейн;

Удержание полотна двери от колебаний, выполняет находящийся у нижнего торца паз, в который вставляется направляющий флажок;
Проем двери, и направляющая отделываются доборами и наличниками.

При таком варианте монтажа конструкция не обеспечивает хорошую звуковую и тепловую изоляцию помещения, и надлежащую герметичность.

Внутри стены.

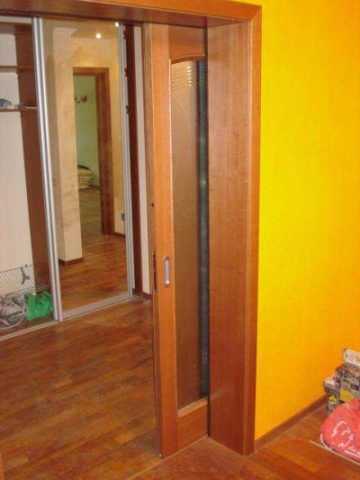

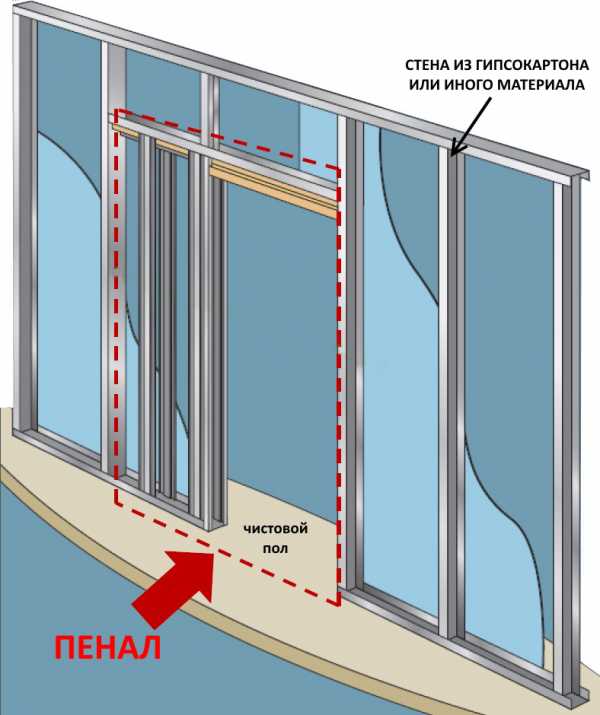

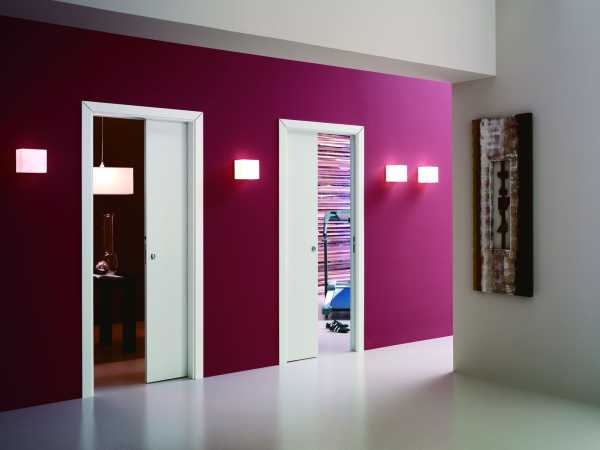

Полотно внутри стены

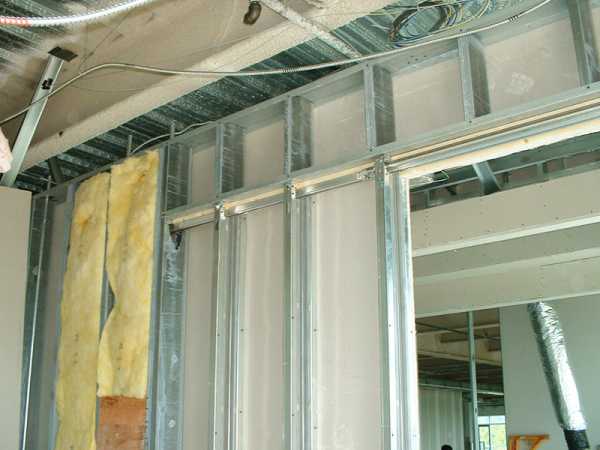

При сборке такой конструкции крепление спрятано внутри фальшь-стены, или стены из гипсокартона. При этом:

Выполняется перепланировка, при которой в стене делается П-образный паз;

Совет: Для упрощения монтажа конструкции, паз следует сделать на стадии возведения новой стены.

Скрывающееся полотно двери можно вставить и в собранную из металла конструкцию, которая называется пеналом или кассетой. Они устанавливаются в стену, штукатурятся или отделываются гипсокартоном.

Такая дверь полностью прячется в стену. При этом необходимо продумать, чтобы ручки и прочая фурнитура для двери сдвижной, были расположены правильно.

На выбор конструкции влияет способ ее крепления, который может быть вверху или внизу.

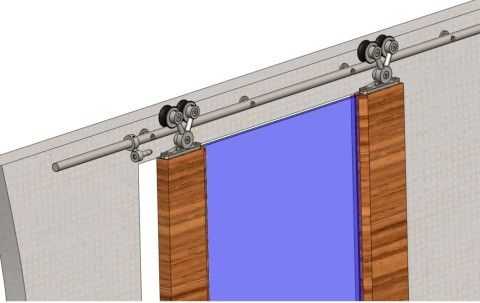

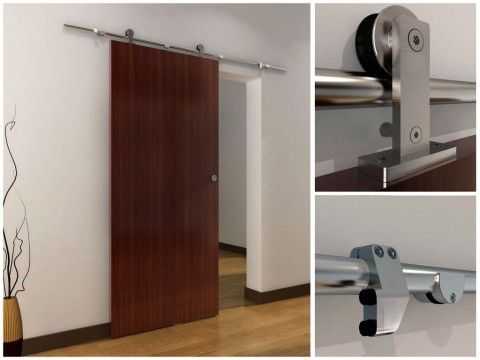

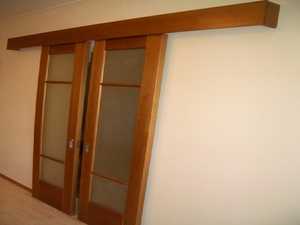

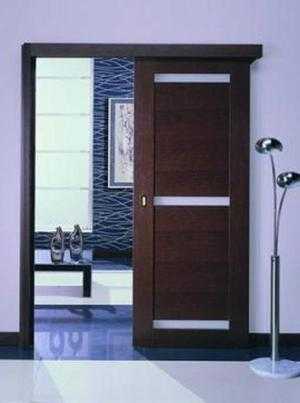

Крепление полотна двери сверху

Конструкция состоит из:

Кареток с роликами – 2 штуки;
Верхней направляющей;
Стопора или ограничителя, обеспечивающего фиксацию двери.

Снизу крепления нет, что зрительно делает конструкцию легче. Отсутствует вероятность попадания в рельсы лишних предметов, которые могли бы вызвать заедание полотна. Но при таком способе крепления полотна всегда существует люфт, из-за которого дверь раскачивается — ее ничто снизу не поддерживает.

Совет: Для уменьшения раскачивания полотна на полу, следует установить специальный направляющий элемент или флажок.

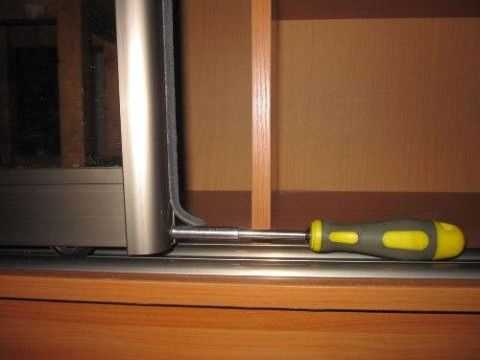

Нижний способ. Такую сборку хорошо демонстрируют двери сдвижные для ванной.

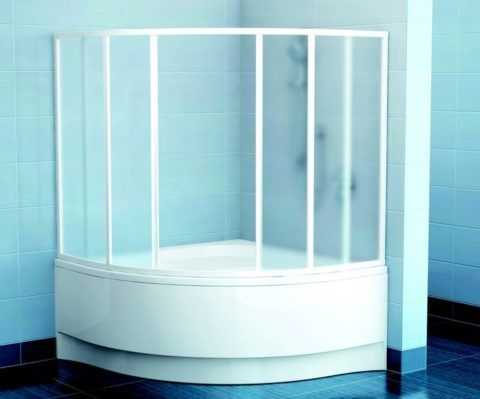

Сдвижная конструкция для ванной

Полотно на роликах перемещается по рельсам, которые прикреплены над ванной. Вверху имеется верхняя направляющая, поддерживающая дверь, что придает конструкции устойчивость. Недостаток модели – вероятность попадания пыли на рельсы или каких-либо предметов.

Какие выбрать раздвижные двери, каждый решает сам.

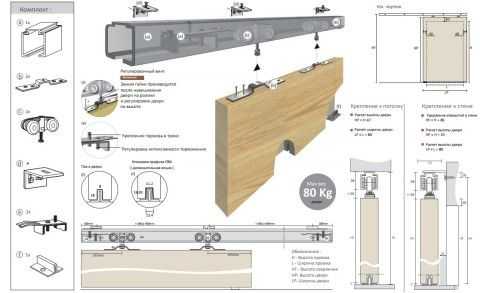

Конструкция сдвижных дверей

В конструкции раздвижных дверей имеются несколько комплектующих. В инструкциях на английском языке это определяется словом kit, которое в переводе означает «набор» для монтажа сдвижных дверей.

Он включает в себя:

Полотно дверей. Их бывает одно или несколько, в зависимости от ширины проема;
Дверную коробку. Это элемент, который ставится в дверной проем, а на него вешается плотно. Изготавливается конструкция из цельных кусков древесины, а фиксируется в проеме шурупами или на клей. Это может быть специальная арматура для сдвижных дверей;
Наличники или декоративные планки, для обрамления и украшения дверного проема;

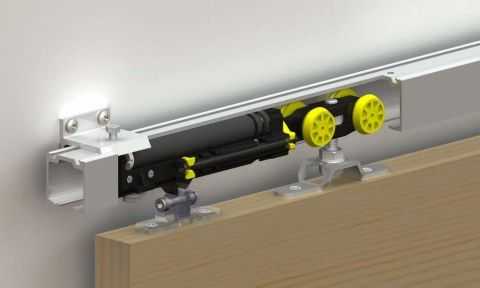

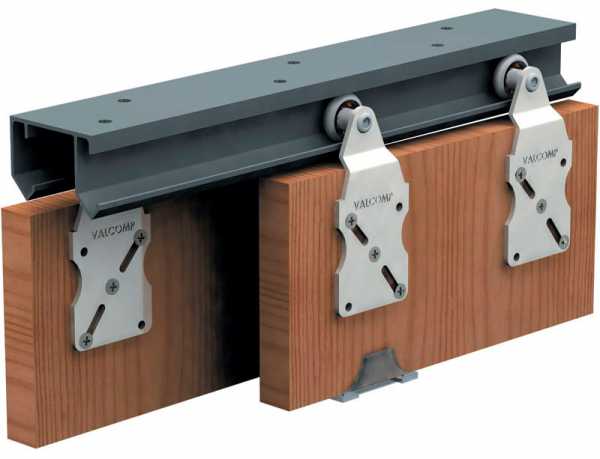

Комплект направляющих для перемещения дверей. С его помощью дверь подвешивается в коробке на направляющий рельс. В его составе:

Ролики.
Стопор, крепится сверху на стене.
Ограничитель, фиксируется на полу.

Ограничитель и стопор фиксируют дверь в определенном положении.

Приобретая механизм, обязательно учитывайте массу двери. Например, для полотна массой до 75 кг подойдет устройство с двумя роликами,. Полотно массой от 75 кг и выше потребует использование 4 роликов.

Совет: На механизме передвижения полотна экономить нельзя. Следует придерживаться правила: чем больше стоимость двери, тем дороже приобретается механизм.

Ручки и прочую фурнитуру для конструкции. Отличие дверных ручек для обычных изделий и раздвижных, заключается в том, что для последних изделие не должно выступать за край полотна, чтобы не мешать конструкции беспрепятственно перемещаться вдоль стены. Чаще всего такие ручки входят в комплект полотна. А при заказе по каталогу, в ручку можно вставить замок для сдвижной конструкции.

К фурнитуре относится приспособление, которое напоминает цилиндр со шляпкой. Монтируется элемент в торце полотна. Если пальцем поддеть шляпку цилиндра, можно дверь заставить выехать из стены. Существуют специальные контакты, предназначенные для удобства закрывания полотна.

Кассету. Этот элемент может входить в набор для сдвижных дверей.

Кассета облегчает установку полотна, а дверь, расположенная в кассете, труднее выбивается или деформируется.

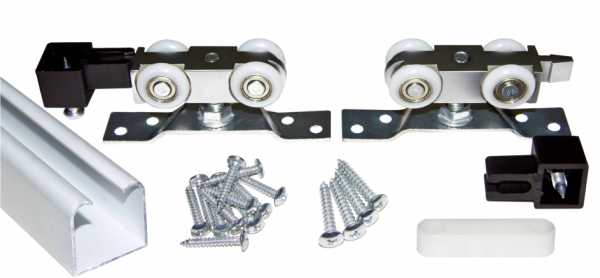

: Направляющие ролики

: Типы ручек

: Замок сдвижной boxer

: Концевик

Автоматические раздвижные конструкции

Такие конструкции часто используются в супермаркетах, развлекательных центрах, электричках.

Они могут быть:

Линейными. Оснащаются одной створкой, сдвигающейся в одну сторону. Или двумя раздвижными полотнами, которые откатываются в разные стороны.
Телескопическими. Это разновидность линейных конструкций. Устанавливаются при отсутствии бокового проема для передвижения полотна, на требуемую ширину. В телескопических моделях полотна перемещаются в одном направлении.
Радиусными. Устанавливаются в фасадах зданий с полукруглой формой.
Угловыми. Монтируются на углах дома или помещения.

Все автоматические модели имеют электропривод для сдвижной двери.

Совет: Нельзя навешивать на направляющие очень тяжелые створки. Большие перегрузки выведут быстро автоматику из строя.

Реечный привод

Электропривод своими руками в частных домах и квартирах устанавливается достаточно редко.

Видео в этой статье:

Раздвижные двери — необычный элемент, способный в значительной мере украсить интерьер любого жилища. Установка не представляет собой большой сложности. Главное правильно выбрать конструкцию, а при монтаже соблюдать технологию, предложенную производителем в инструкции по эксплуатации изделия.

Монтаж сдвижных дверей своими руками

Что нужно для монтажа

Прежде чем отправиться в магазин за всем необходимым для изготовления раздвижной межкомнатной двери своими руками, необходимо взять рулетку и сделать некоторые замеры. В частности, понадобится знать ширину и высоту существующего дверного полотна – высота, как правило, стандартная и составляет 2000мм, а ширина может составлять 600, 700 либо 800мм. Зная эти размеры, вы уже сможете приобрести все необходимое. А если быть конкретным, то потребуется купить следующее.

Самый главный узел, без которого невозможна работа таких дверей – это раздвижной механизм. В принципе, если вы укажете ширину вашего полотна продавцу, он вам подберет необходимый механизм, но для общего развития требуется знать, что его длина должна быть больше полотна дверей в два раза. Можно приобрести механизм чуть длиннее – при необходимости он легко обрезается.
Фурнитура для раздвижных межкомнатных дверей – это ручки и замок специальной конструкции, если в нем имеется нужда.

В принципе, этого уже вполне достаточно для того, чтобы переделать старую распашную дверь в раздвижную. Но, как говорится, все делать нужно основательно и останавливаться на достигнутом совсем не обязательно. Также следует подумать о новенькой дверной коробке (для нее понадобится рейка, ширина которой соответствует толщине простенка в дверном проеме – ее нужно 5м), наличниках, планке, закрывающей раздвижную систему для дверей и упорной рейке, если речь ведется о закрывающихся на замок раздвижных межкомнатных дверях. И, конечно же, пригодится новенькое дверное полотно – только в этом случае вы сможете изготовить красивый дверной проем.

Фурнитура

Где можно приобрести необходимое?

Подобрать и приобрести все необходимое можно как на рынке, так и в крупных строительных магазинах. Цена вопроса не такая уж и большая – по крайней мере, меньше, чем затраты на аналогичные распашные двери.

Как сделать раздвижные двери: готовим полотно

Для подготовки дверного полотна раздвижной двери понадобится либо ручной фрезер, либо болгарка с дрелью, молотком и стамеской. Чем вы будете работать, выбирать, конечно, вам, но от себя добавлю, что посредством ручного фрезера все работы выполняются точнее, а главное аккуратнее. Если представлять процесс подготовки полотна к монтажу раздвижных дверей по пунктам, то выглядеть он будет следующим образом.

В качестве разминки по нижнему торцу дверного полотна, строго по центру, нужно прорезать паз шириной 3мм – он необходим для работы нижней направляющей, которая одновременно служит упором и не позволяет полотну в процессе работы раскачиваться вперед и назад. Лучше всего это сделать с помощью ручного фрезера, но эту работу можно выполнить и болгаркой, оснастив ее кругом по дереву с мелким зубом.
Теперь распечатываем раздвижной механизм и находим в комплекте пару роликов и скоб. Сначала соединяем ролики со скобами – для этого на последних имеются отверстия, в которых крепятся первые посредством двух гаек и шайб. Теперь берем получившиеся узлы и приставляем их к верхнему торцу дверного полотна и обводим их контуры, после чего выбираем пазы глубиной, которая равна толщине металла скоб. А дальше с помощью отвертки и саморезов прикручиваем ролики к полотну. В принципе, можно обойтись и без врезки скоб в торец полотна – если вы их просто прикрутите к торцу, то внешний вид дверей пострадает меньше, чем если вы будете прорезать пазы, особенно, если эти работы будут производиться посредством молотка и стамески.
Теперь нужно выполнить установку замка. О том как это делается вы можете прочитать в статье Установка замка в межкомнатную дверь.
Напоследок потребуется установить специальные ручки для раздвижных дверей – под них также придется вырезать либо два паза с обеих сторон полотна, либо одно продолговатое сквозное отверстие. С последним будет проще – сверлим в полотне небольшое сквозное отверстие, вставляем в него полотно электрического лобзика и выпиливаем посадочное место в соответствии заранее обозначенному контуру.

С полотном работы завершены, теперь переходим к раздвижному механизму и установке раздвижных дверей.

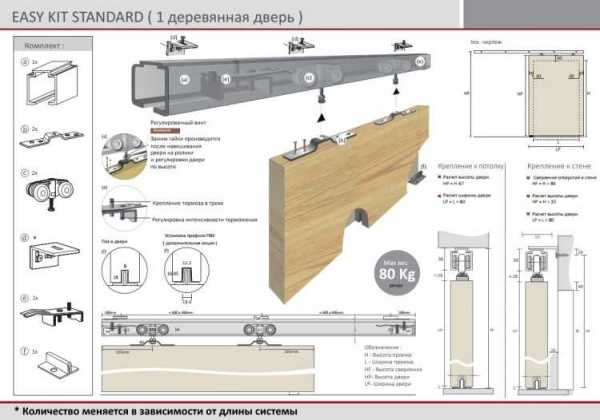

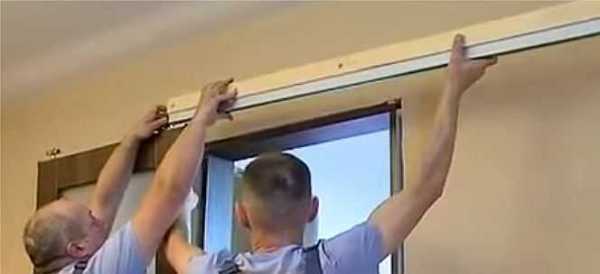

Установка дверей: монтаж раздвижного механизма и соединение его с полотном дверей

Раздвижной механизм устанавливается достаточно просто – все, что здесь потребуется, это закрепить направляющий профиль в соответствии с уровнем горизонта и местоположением дверного проема. Здесь можно выделить всего пару-тройку нюансов.

Край направляющей должен выступать с одной стороны проема на 50мм. С другой стороны проема (с той, в которую будет открываться полотно) профиль должен уходить ровно на ширину полотна. Этот момент нужно просчитать и подрезать при необходимости направляющую дверей.
Высота установки раздвижного механизма – здесь также нужны расчеты. Данный установочный размер складывается из двух составляющих – это высота дверного полотна вместе с роликами включительно и зазор под дверью, составляющий 10-20мм (в зависимости от кривизны пола).
Сама установка, а вернее расстояние направляющей от стены. Здесь опять все зависит от кривизны стен – если они ровные, то направляющая без всяких дополнений крепится непосредственно к стене через заранее просверленные в ней отверстия. Если стена кривая, то возможно понадобится отодвинуть направляющую от нее на некоторое расстояние – в этом случае к стене сначала крепится деревянная рейка, а уже потом на ней фиксируется направляющая.

Увидеть процесс установки раздвижной двери наглядно можно в этом видео.

;

sdelaidver.com

Межкомнатные раздвижные двери – конструкции и механизмы

Межкомнатные раздвижные двери – очень удобное устройство как в функциональном, так и в дизайнерском плане. Сама идея подобной конструкции была позаимствована у японцев, а дверные усовершенствованные механизмы, огромный выбор отделочных материалов и дизайнерская фантазия способствовали появлению множества различных моделей, актуальных для современных тенденций интерьера.

Содержание статьи

В чем удобство раздвижных дверей

Чтобы утверждения об удобстве раздвижных конструкций не были голословными, давайте рассмотрим их достоинства и недостатки.

Вот перечень ключевых преимуществ, которыми они обладают:

Сдвижные двери, в отличие от распашных моделей, в процессе открывания и закрывания не задействуют полезное пространство жилой площади.
Функциональное удобство выражается в возможности контролировать ширину проема в результате полного или частичного закрывания дверей.
У раздвижных конструкций огромные дизайнерские возможности в интерьере. Они могут состоять из различного количества створок, выступать в качестве двери или зональной перегородки.

Конечно же, подобные конструкции имеют и недостатки:

Чтобы открыть раздвижную створку, требуется пространство по бокам проема. Если помещение узкое, установить такую конструкцию не удастся.
Любые виды дверей купе, «книжек» и «гармошек» открываются со звуком, который издает раздвижной механизм. По этой причине дверь купе в спальню или детскую может доставлять небольшой дискомфорт и мешать отдыху.
Стоимость – еще один негативный фактор. Затраты на конструкцию с качественным раздвижным механизмом будут больше, чем на изделие обычной распашной конструкции.

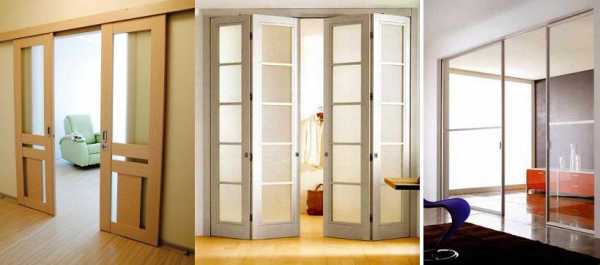

Варианты конструкций раздвижных дверей

По принципу открывания сдвижные двери подразделяются на два вида:

: Параллельно-сдвижная

: Складная раздвижная

Параллельно-сдвижная конструкция состоит из одного, двух или нескольких отдельных полотен, которые сдвигаются вдоль стены в одну или две стороны. Эти виды раздвижных дверей характеризуются неплохими звукоизоляционными свойствами и долговечностью.
Складная раздвижная система представляет собой несколько соединенных между собой полотен, которые сдвигаются в одну или две стороны, складываясь по принципу гармошки или книжки. Недостаток подобных конструкций – слабая герметичность, вследствие чего створка плохо сдерживает звуки и запахи. Сдвижные двери складной конструкции чаще выполняют декоративную роль и используются для зонирования помещения.

Откатные двери могут отличаться геометрической формой. Вот какие бывают варианты:

: Стандартная

: Радиусная

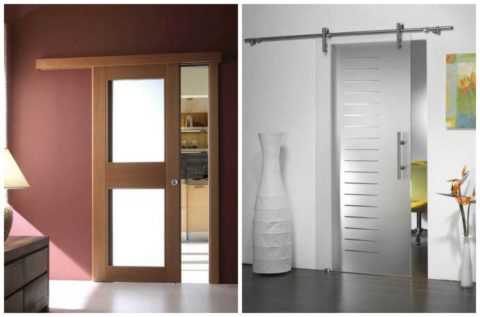

Стандартная конструкция состоит из одной, двух или нескольких створок, которые прямолинейно передвигаются вдоль стены.

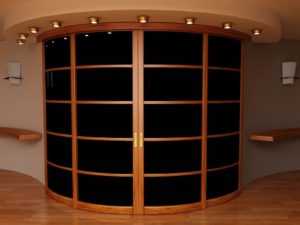

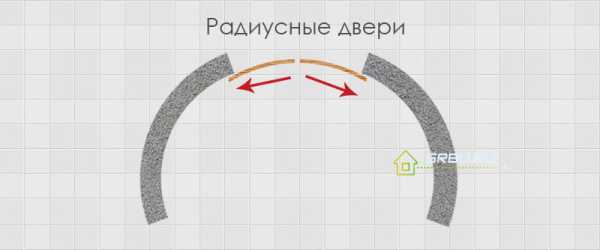

Бывают раздвижные радиусные двери. Они имеют округлую форму. Открывающиеся створки передвигаются по направляющим, которые повторяют изгиб конструкции.

Виды параллельно-сдвижных дверей

Классификация параллельно-сдвижных моделей производится в зависимости от способа открывания, и количества створок.

: «Купе»

: Кассетная

: Каскадная

: Внутрипроемная

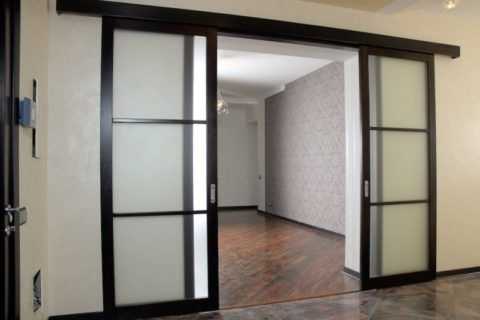

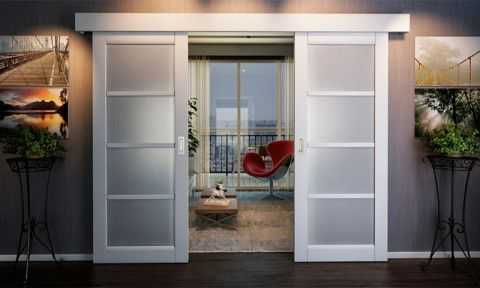

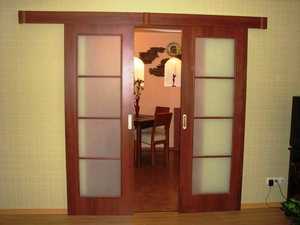

Межкомнатные двери купе могут иметь одну или две створки. Движение полотна производится по направляющим. В зависимости от количества полотен, такая дверь сдвигается или в одну сторону или в две.

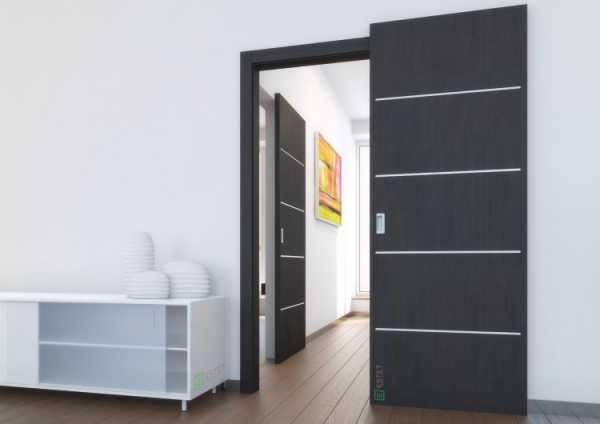

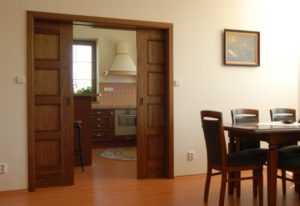

Кассетные откатные двери имеют конструкцию, аналогичную «купе». Разница заключается в том, что открытые створки скрываются в нише, расположенной внутри стены. Кассетные системы имеют одну или две створки.
Каскадные конструкции состоят из нескольких полотен, каждое из которых движется по обособленной направляющей. Как правило, одно полотно стационарно закреплено, а остальные сдвигаются в его сторону.
Внутрипроемные откатные двери устанавливают в широких проемах. Конструкция состоит из двух створок, которые выполняют движение в сторону друг друга. При раздвинутых створках проход остается открытым только на половину дверного проема.

Виды складных раздвижных дверей

: «Книжка»

: «Гармошка»

Чтобы откатная дверь могла нормально функционировать, ей требуется свободный участок стены, куда будет открываться створка. Складные двери межкомнатные более компактны: они складываются внутри дверного проема. При этом они уменьшают ширину прохода, но незначительно.

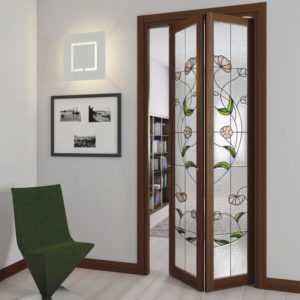

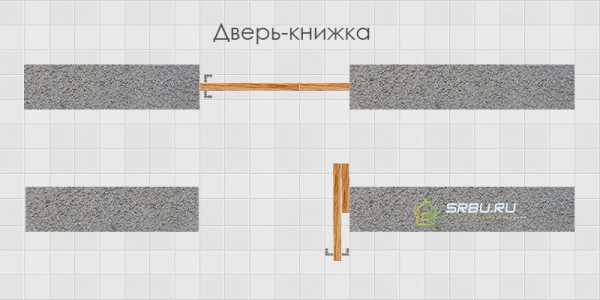

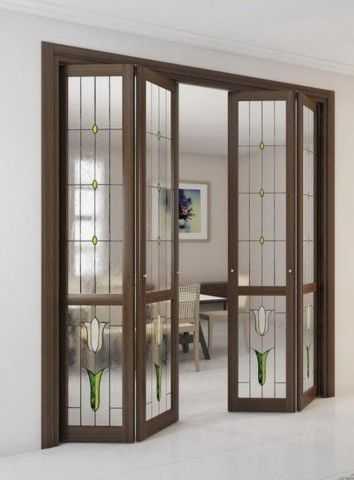

«Книжка» относится к категории складных вариантов. Одна створка такой конструкции состоит из двух элементов, соединенных между собой петлями. Чтобы открыть дверь, полотно складывается к одной части проема наподобие книжной обложки.

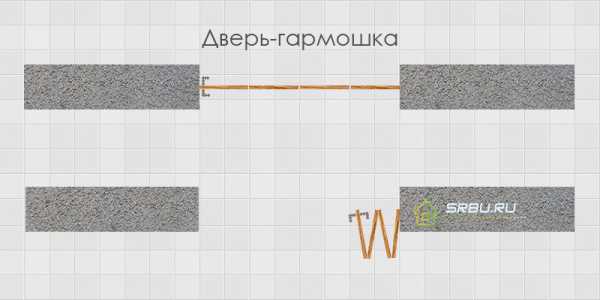

«Гармошка» состоит из нескольких узких полотен, скрепленных петлями, которые сдвигаются к краю проема и одновременно складываются. Количество полотен в такой конструкции может быть любым, это зависит лишь от ширины проема.

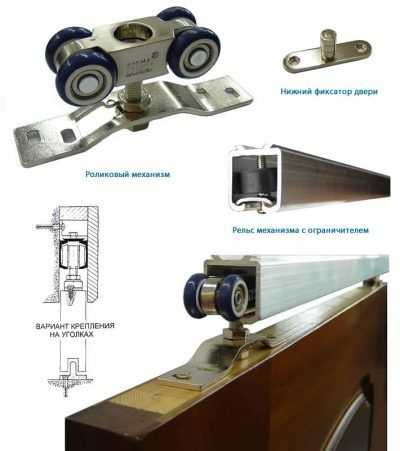

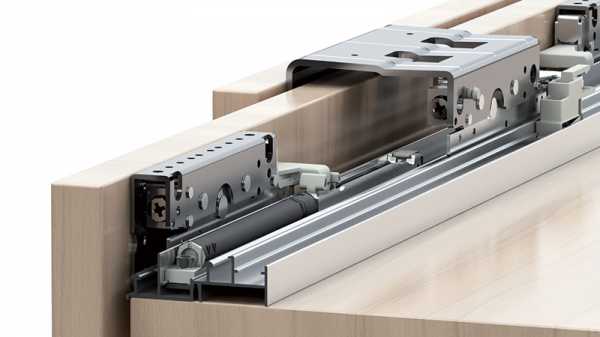

Механизмы для раздвижных дверей

Конструкция межкомнатных раздвижных дверей существенно отличается от простых распашных моделей, поэтому для монтажа требуется специальная фурнитура. Механизмы открывания раздвижных створок обеспечивают прочность и долговечность конструкции, удобство ее использования. Механизм для раздвижных дверей состоит из одного или двух направляющих рельса и роликов. Существует два вида крепления:

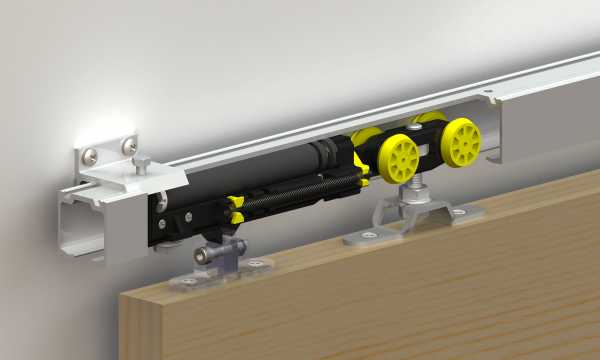

Подвесной вариант с одной направляющей состоит из рельса, расположенного в верхней части, стопорных заглушек по его краям и роликовых механизмов, которые будут осуществлять передвижение створки. Монтаж такой конструкции довольно прост, но использовать только верхний направляющий рельс целесообразно только в том случае, если он будет крепиться на прочную стену. Необходимо выбирать прочную направляющую, поскольку она должна выдерживать вес створок. Количество роликов тоже зависит от массы двери.

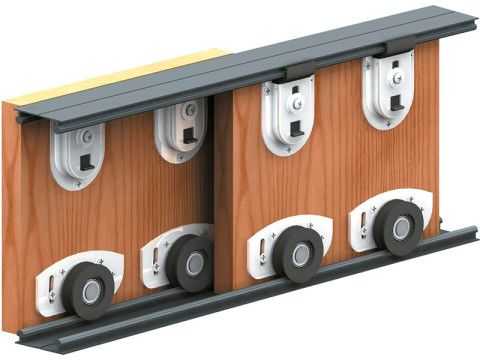

Система с двумя направляющими обеспечит более надежную фиксацию полотна, и заодно уменьшит звукопроницаемость двери. В этом случае рельсы, по которым на роликах передвигаются створки, устанавливаются и в верхней, и в нижней части проема. Единственная проблема, которая возникает в процессе эксплуатации этой системы – необходимость регулярно очищать нижний желоб, чтобы он не засорялся.

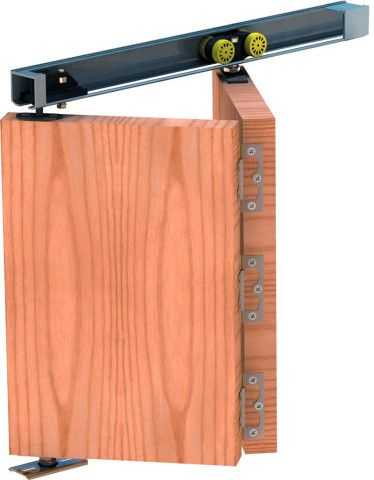

Механизм для дверей «книжка» и «гармошка» состоит из направляющего рельса и кареток с роликами. На вертикальный край проема монтируется профиль, к которому крепится фиксированный край полотна.

Эксплуатационные свойства раздвижных конструкций зависят от качества монтажной фурнитуры, поэтому при покупке механизма экономить не стоит. В комплектацию бюджетного варианта входят пластиковые колесики, которые не имеют подшипников, быстро стираются и выходят из строя. Надежные ролики имеют резиновые шины или подшипники.

Выбор направляющих и роликовых механизмов зависит от вида и веса изделия. Для установки каскадной двери потребуется направляющий рельс с двумя желобами, при этом на каждое полотно монтируется по два ролика. Устройство стеклянных раздвижных дверей должно состоять из двух направляющих рельс – верхней и нижней, только так можно обеспечить безопасность и долговечность створок. Если полотно имеет солидный вес, на него придется поставить дополнительный комплект роликовых механизмов.

Материал для раздвижных дверей

Для двери раздвижной конструкции не существует абсолютно никаких ограничений в выборе материала.

Натуральное дерево – традиционный материал, который станет достойным дополнением интерьера в классическом стиле, кантри, арт деко, шебби и других. Где-то будет уместна строгая классическая форма без излишеств, а где-то можно оживить дизайн инкрустацией, изящными коваными элементами, комбинацией из разных сортов и оттенков древесины, декоративными вставками из стекла, ткани, рисовой бумаги.
Панели МДФ, ДВП являются бюджетной альтернативой дорогой древесине, при этом смотрятся очень достойно.

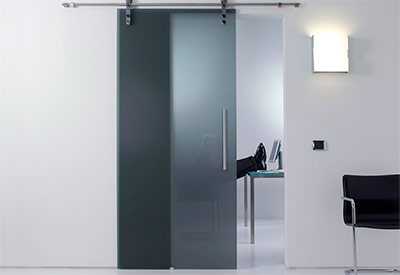

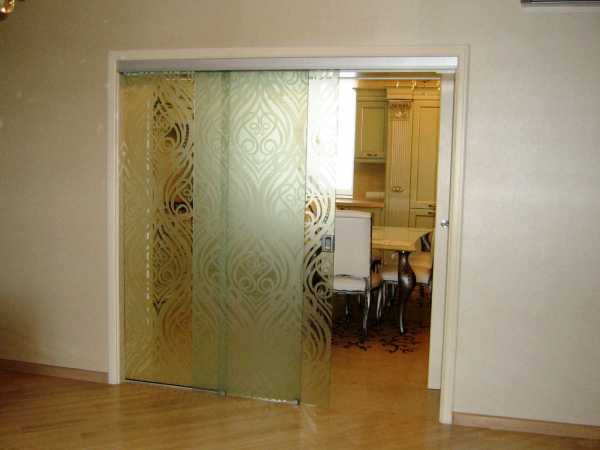

Стекло – превосходный материал для раздвижных дверей с огромными декоративными возможностями. Стеклянные створки, даже матированные, создают ощущение открытости, легкости, света, свободного пространства. Степень прозрачности всегда можно выбрать по душе. Стоит обратить внимание на стекло с современной декоративной обработкой. Это и изящные узоры в технике пескоструйной обработки, и яркая цветовая гамма сорта «лакобель», зеркальное и витражное оформление.
Комбинация материалов – излюбленный прием дизайнеров. Зачем ограничиваться чем-то одним, если можно взять лучшее и использовать в одной конструкции. Для каркаса можно использовать любой прочный материала, соответствующий стилю интерьера: древесину, алюминий, сталь, МДФ. А в качестве декоративного оформления подойдет стекло, зеркало, пластик, панели из ротанга или экзотических сортов древесины и т. д.

Монтаж раздвижного механизма

Для установки раздвижных дверей нам потребуются следующие материалы и инструменты:

створки для двери или полотно «гармошку»;

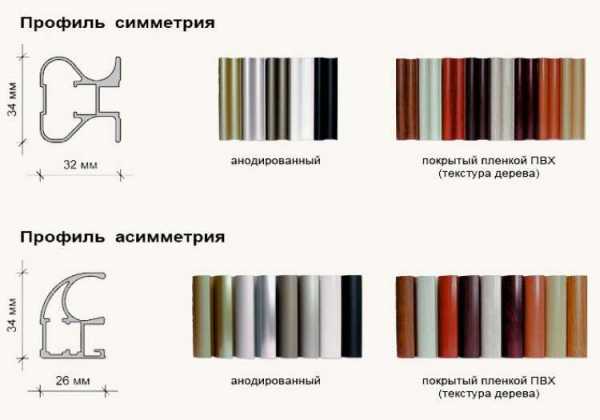

алюминиевый профиль длиной 200 см;
ровный деревянный брусок;
ограничительные скобы;
направляющие рельсы, укомплектованные крепежными элементами;
роликовые механизмы;
крепежные детали;
рулетка, карандаш.

Если установка раздвижной конструкции производится в проем, где до этого находилась распашная дверь, сначала придется выполнить демонтажные работы. Снимаем полотно, удаляем наличники и короб – они нам не понадобятся. После необходимо привести в порядок поверхность проема. Выравниваем ее цементным раствором и создаем идеально ровную плоскость. Если имеется кривизна пола, тоже устраняем погрешности.

Когда дверной проем готов к проведению монтажных работ, приступаем к разметке линий установки профиля. Сначала измеряем высоту створки. К полученному результату нужно прибавить 15 мм на зазор в нижней части конструкции. Теперь от пола отмеряем нужную высоту, отмечаем линию. Чтобы проверить правильность наших замеров, приставляем к стене дверь, снизу подбиваем клиньями и сверяем с разметкой.

Механизм двери нужно собрать, чтобы произвести его точные замеры и убедиться в работоспособности. Замеряем ширину направляющих и отмечаем места, где будут находиться крепежные элементы. Затем разбираем механизм. Если в конструкции предусмотрена лишь верхняя направляющая, тогда прикрепляем к стене деревянный брус, на который будем производить монтаж направляющей. Для установки двух и более профилей, используем кронштейны, которые фиксируем к стене длинными шурупами.

Когда направляющие установлены на место, собираем каретки с роликами и заводим их внутрь направляющих. Если колесики выполнены из пластика и не имеют подшипников, их предварительно смазывают солидолом. С того края, в который будет закрываться дверь, устанавливаем фиксатор. С противоположной стороны – ограничитель хода. Затем выполняем монтаж скоб на верхней кромке полотна. Они должны располагаться таким образом, чтобы пазы были развернуты в сторону стены.

Если раздвижная конструкция имеет нижнюю направляющую, тогда в нижнем торце полотна закрепляется пластина с роликом. При монтаже только на верхнюю направляющую в нижнем торце нужно вырезать паз, где будет находиться гребень или поводок, необходимый для устранения люфта при открывании двери. Если это будет поводок, тогда придется подготовить желоб по всей протяженности линии движения створки. Затем навешиваем дверь на механизм.

Особое внимание при монтаже раздвижной конструкции следует уделить точной разметке линии для установки направляющей. Ее отмечают по уровню, чтобы не допустить перекос в сторону открывания, иначе створка будет самопроизвольно сдвигаться, тем самым изнашивая фиксатор. Допускается незначительный угол уклона в сторону закрывающего края.

doorchange.ru

на что обращать внимание при выборе

Раздвижные изделия в интерьере помещения

Бессменный тренд в дизайне интерьеров – устройство дверной раздвижной системы. Это не только изысканный и элегантный внешний вид конструкции, но и отличные функциональность, практичность и эргономичность.

Самые разные варианты раздвижных дверей позволяют удачно зонировать помещение или объединять сопрягаемые пространства, без ущерба для уменьшения их площади. Как выбрать правильно механизм сдвижной двери, подскажет статья.

Варианты сдвижных конструкций

Правильный выбор механизма для перемещения полотен дверей, зависит от способа их открывания и количества створок.

При этом двери могут быть:

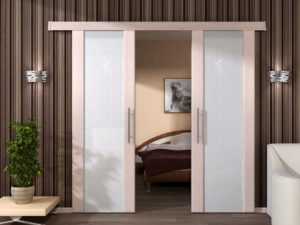

Двери-купе. С одной створкой, которая передвигается по направляющим параллельно стене, или с двумя. Они перемещаются в разные стороны.

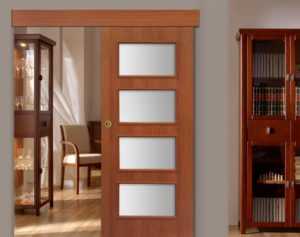

Купе с одной створкой

Кассетные. Отличаются от предыдущего варианта наличием в стене специальных ниш, в которых при открывании проема прячутся дверные полотна. Ниша может сооружаться своими руками из гипсокартона, или приобретаться готовой вместе с конструкцией раздвижной двери.

Кассетные изделия

Радиусные. Для них характерна правильная округлая форма, эффектный и оригинальный внешний вид. Перемещение полотен происходит по специальным направляющим, которые повторяют радиус дверей.

Изделие по радиусу

Каскадные. В их составе одно полотно стационарное, и несколько перемещающихся. Каждый элемент движется по своей направляющей, и собираются вместе с выбранной стороны проема.

Каскадные

Внутрипроемные. В этом случае, конструкция размещена внутри проема. Створки перемещаются навстречу, и при этом свободным остается лишь половина проема.

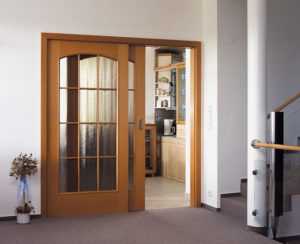

Раздвижные (аналог откатных) изделия внутри проема

Раздвижно-складные конструкции для дверей. Выполняются в виде «гармошки» (см. Дверь – гармошка: выбрали, сделали, красота) и «книжки». Они компактны, удобны в эксплуатации и эстетически привлекательны. Бывают одно- и двустворчатые модели. При этом каждое полотно включает несколько вертикальных секций, которые соединены между собой шарнирным креплением.

Гармошка

Книжка

Такой конструкции не требуется наличие свободного участка стены для открывания, что нужно для дверей-купе. Складываться они могут в одну сторону или противоположные, но при этом створки занимают часть проема, что уменьшает его ширину.

Однако небольшая толщина полотен снижает потери пространства, они незначительны. Эти модели хорошо подходят для устройства в узких проходах и коридорах, где нельзя использовать другие конструкции дверей.

Устройство и принцип действия сдвижного механизма

Разные вариации сдвижной системы в различных моделях конструкций дверей, имеют аналогичные устройства и принцип работы.

Любой сдвижной механизм для двери состоит из:

Каретки с роликами.
Рельса.
Фиксатора или флажка.

Устройство механизма для перемещения дверей

Каретки с роликами закрепляются к створке в двух, трех и более точках, что зависит от величины дверного полотна, материала изготовления и массы конструкции. Ролики передвигаются по специальной направляющей, прикрепленной к стене или установленной внутри нее. По устройству, раздвижная дверная конструкция напоминает монорельс.

Направляющие планки или рельсы бывают:

Открытыми. По внешнему виду это труба круглого, квадратного или прямоугольного сечения. Каретка перемещается по верхней части планки.

Открытые направляющие

Закрытыми. Это металлический профиль обычно квадратного или прямоугольного сечения, с пазом по всей длине. В таких конструкциях каретка с роликами перемещается внутри паза. Для многостворчатых конструкций используется специальная планка, с несколькими пазами для каждой створки.

Закрытая направляющая

Со специальным ограничителем на концах рельса, который предохраняет дальнейшее перемещение дверной створки.

Установка фиксатора

Чтобы не повредить со временем пластмассовые, силиконовые ролики, ограничители также изготавливаются из плотной резины или аналогичного материала. Фиксатор ставится с противоположной стороны от каретки с направляющей, по вертикали. Если она расположена вверху, тогда флажок крепится к полу.

Это металлическая основа с вертикальным штырем, иногда он стоит в подшипниках. При движении створки, штырь с подшипниками перемещается внутри двери, удерживая ее в вертикальном положении. Для этого, внизу в торце створки выполняется специальный канал.

Помимо этого, при желании устанавливается система автоматического открывания со встроенным датчиком, но цена такого устройства достаточно высокая.

Механизмы монтажа раздвижных дверей

Для разных видов конструкций используются определенные варианты фурнитуры.

От веса самой двери, ее размеров и типа модели зависят:

Способ крепления полотна.
Форма направляющих.
Количество желобов.
Числа роликовых механизмов.

Конструкции выкатных систем, используемых для перемещения полотен, могут быть:

С двумя направляющими, которые расположены снизу и сверху проема.

Дверь перемещается на роликовых механизмах по специальным направляющим: одна из них находится на полу, вторая — над дверью. При такой конструкции дверь надежно фиксируется в вертикальном положении, обеспечивая хорошую звуко- и теплоизоляцию помещения.

Недостатки такого варианта:

Пол и потолок должны иметь идеально ровные поверхности, строго параллельные.
На потолке не должно быть никаких конструкций, включая натяжные, подвесные и реечные.
Необходимость частой очистки желоба, расположенного на полу, он достаточно быстро засоряется.

Механизм с двумя направляющими

С одной направляющей, установленной сверху.

Верхняя направляющая для сдвижной двери

В таком механизме предусматривается передвижение конструкции на роликах лишь по одному рельсу, размещенному над изделием. Элемент должен монтироваться к надежным и прочным стенам. Конструкция этой раздвижной системы включает:

Профиль из алюминия.
Комплект элементов для монтажа рамы.
Механизмы роликов.
Стопорные элементы.

Количества роликов рассчитывается по такой схеме: для полотна массой до 70 кг достаточно использовать один комплект, при большем весе увеличивается и количество роликов.

Совет: Чтобы избежать случайного схода конструкции с верхнего рельса, необходимо устанавливать стопор, а специальные флажки — для предотвращения образования люфта дверных створок.

К преимуществам таких конструкций относятся:

Бесшумное и плавное передвижение створок, что обеспечивают шариковые подшипники и силиконовое покрытие поверхности роликов.
Безопасность системы.
Длительный срок эксплуатации. Это обеспечивает повышенная жесткость и прочность верхней направляющей.

Для раздвижно-складных дверей.

Такой вариант применяется для монтажа дверей типа «гармошка» и «книжка». Полотна монтируются по вертикальному краю на боковом профиле, прикрепленном к стене. Вверху дверных секций находятся каретки с роликами, передвигающимися по направляющей, закрепленной вверху проема, как на фото.

Система для перемещения раздвижных дверей типа «книжка»

Для ротационных дверей. Открываться полотна могут в любую сторону. Поворотный механизм имеет ролик, который свободно передвигается в верхней части коробки по специальному пазу. Дверь при этом поворачивается вокруг оси, сдвигаясь одновременно в сторону, оставаясь внутри коробки.

Поворотно-сдвижной механизм двери

Преимущества и недостатки такого механизма представлены в таблице:

Плюсы

Минусы

Можно устанавливать в любой межкомнатной двери, исключение — полностью стеклянная конструкция.
Конструкция приобретается в собранном виде.
Универсальность — открываться может в обе стороны.
Оригинальный магнитный замок надежно фиксирует полотно.
Наличие щеточного уплотнителя, обеспечивает защиту помещения от утечки тепла, проникновения в него пыли и посторонних звуков.
Поворотный механизм выдвигает дверь в открытом положении меньше чем наполовину, в каждую смежную комнату, что позволяет использовать модели в узких и небольших пространствах.
Удобно использовать людям с ограниченными физическими возможностями.
Нет провисания полотен.

Высокая стоимость.
Для массивных дверей, с большим весом срок службы может быть меньше ожидаемого.
Такое решение подходит не для всех стилей в интерьере. Ротационные двери не смогут гармонировать в стилях Прованс, барокко, ампир.

Подготовка к монтажу механизмов

Прежде, чем собирать механизм для сдвижной двери, необходимо подготовить материалы и инструменты.

Для этого потребуются:

Электродрель, набор отверток, шуруповерт.
Для крепления элементов – шурупы, саморезы, дюбели.
Мерительный инструмент.
Карандаш.
Профиль для установки роликов. Его длина зависит от размеров проема.

Алюминиевый профиль

Деревянный брус. Толщина элемента зависит от толщины полотна и размеров механизма. Обычно выбирается 5 см. Количество зависит от числа верхних направляющих.
Ограничительные скобы. Их количество соответствует удвоенному числу рельсов.
Направляющие рейки.
Ролики с каретками.

Совет: Особое внимание следует уделить надежности и качеству откатного блока, самой важной части системы. От него зависит срок эксплуатации и функциональность всей конструкции.

Декоративные заглушки.

Схема сборки сдвижного механизма

Имея чертеж механизма сдвижной двери, инструменты и материалы, можно приступать к монтажу конструкции.

Установка механизма

Обычно для монтажа устройства прикладывается специальная инструкция, согласно которой все работы могут выполняться быстро и качественно. А для облегчения процесса сборки, можно посмотреть видео в этой статье.

Порядок проведения работ:

Размечается положение направляющих. При этом рельсы крепятся на 15 см выше двери, учитывая высоту роликового механизма. Замеры высоты выполняются от пола. Проводятся на стене горизонтальные линии.

Совет: Разметку установки направляющих следует контролировать уровнем. Отклонение их от горизонтальности, может привести к самопроизвольному перемещению створок.

Под направляющие рельсы дюбелями крепится брус, над проведенными ранее линиями.
К дереву фиксируются направляющие. Иногда они сразу ставятся на стену. Между стеной и брусом необходимо обеспечить небольшой зазор, чтобы створка не задевала поверхности. Длина рельса выбирается в два раза больше ширины проема.
В рельсы ставится блок роликовых кареток.
Крепятся скобы, для ограничения перемещения роликовых механизмов, отступив от обреза полотна 5 мм.
Винтами к скобам прикручивается полотно.
На концы рельсов надеваются заглушки.
Декоративными планками или наличниками закрывается сдвижной блок.

Регулировка работы перемещения двери

Регулировка конструкции

После монтажа всех механизмов и полотна, выполняется визуальный осмотр конструкции. Также регулируется положение, которое должно соответствовать таким требованиям, как:

Плотно прилегать к конструкции.
Движение параллельное полу, плавное, без рывков и помех.
Запорное устройство должно работать мягко, выполняя все свои функции.

Механизм для сдвижных дверей и вся их конструкция, особенного ухода не требуют, но необходимо следить за направляющими. Их периодически следует протирать влажной ветошью. Иначе, пыль может скопиться в труднодоступных местах, что сделает затруднительным перемещение дверного полотна.

При правильной установке и бережной эксплуатации сдвижных дверей, они будут долго служить, делая ежедневный быт человека удобнее и комфортнее.

sdelaidver.com

Системы раздвижных межкомнатных дверей — Всё о межкомнатных и входных дверях

Особенности раздвижных систем для межкомнатных дверей

Даже самые маленькие квартиры трудно представить без наличия в них межкомнатных дверей, включая двери в ванную комнату или туалет. Как правило, стандартная однокомнатная квартира включает в себя минимум 5 дверей. Естественно, чем больше в квартире комнат, тем больше их будет. Пользоваться межкомнатными дверями приходится часто, и их надежность всегда немаловажна.

Есть несколько их разновидностей, сегодня мы поговорим о раздвижных системах для межкомнатных дверей, особенностях их работы и преимуществах.

Особенности раздвижной системы дверей

Наиболее популярная система для межкомнатных дверей на сегодняшний день – это раздвижная система. И это вполне объяснимо, ведь она не только экономит пространство помещения. но и не нуждается при монтаже во всевозможных сложных строительных работах, раздвижную систему можно установить своими руками.

Любая раздвижная система включает в себя перечень фурнитуры, комплектующих для установки межкомнатных дверей и прочие составляющие.

Благодаря тому, что раздвижная система позволяет грамотно сочетать в декор дверного полотна со своим собственным, она легко впишется в любой дизайн интерьера.

Полотна на раздвижной механизм могут быть установлены такие:

шпонированные;
ламинированные при помощи МДФ;
из цельного массива и прочие.

Конструкция раздвижной системы продумана так, что фурнитуру можно легко встроить и скрыть за элементами декора.

Также раздвижная система может иметь вид так называемой гармошки, когда она включает в себя два складных пластиковых полотна, которые собираются при закрытии двери. «Гармошка» отлично подойдет для таких помещений, как:

По сравнению с другими видами, складные межкомнатные конструкции более просты в плане установки и значительно дешевле других.

Межкомнатные раздвижные системы можно применять для дверей любого типа. Их активно применяют не только для деревянных межкомнатных дверей в частном жилище, но также для стеклянных и металлических конструкций в общественных местах.

Преимущества межкомнатных дверей раздвижного типа

Подобная дверная система имеет большое количество преимуществ. В их числе можно выделить следующее:

эстетическая привлекательность;
удобство и простота монтажа и демонтажа;
устанавливать систему можно своими руками не имея при этом специального опыта или навыков;
можно поставить почти любую дверь в зависимости от размера;
долговечность эксплуатации раздвижной системы;
экономия полезного пространства, что очень важно для маленьких квартир;
конструкция раздвижных дверей не включает в себя пазы, пороги, рельсы на полу и т.д.;
при установке напольное покрытие не пострадает;
отсутствие необходимости проведения подготовительных строительных работ;
отсутствие дверной коробки;
плавное и бесшумное скольжение дверей;
раздвижная система может быть одностворчатая или двустворчатая в зависимости от проема.

Недостатков у такой системы практически нет. однако из-за неплотного вхождения дверного полотна могут издаваться лишние звуки и появляться световые блики.

Поэтому, чтобы двери могли закрываться автоматически и не издавая звуков, их можно оснастить доводчиками и специальными тихими замками.

Фурнитура для системы

Фурнитуру для системы раздвижных дверей следует выбирать особо внимательно. Для их установки вам потребуются:

Рейлинг представляет собой балку. которую крепят на поверхности стены или изнутри нее для скольжения по ней роликов. А ролики нужно прикрепить к полотну. И тот и другой элемент должны быть достаточно плотными, чтобы выдерживать вес дверного полотна.

Ручки для раздвижной дверной системы должны быть встроенными. Таким образом, они не будут препятствием для свободного открывания или закрывания межкомнатной двери. Замки тоже желательно должны быть встраиваемыми.

Если ваши двери складного типа, то их можно дополнительно оснастить настенными или напольными ограничителями, благодаря которым створки при открывании будут скрыты в стене.

Механизм раздвижных межкомнатных дверей

Открывание двери раздвижного типа обеспечивается за счет движения роликов по направляющим. Направляющие и роликовый механизм нужно подбирать в зависимости от следующих факторов:

вид двери;
количество створок;
материал полотна.

Разные системы могут отличаться по весу друг от друга, поэтому механизмы должны быть в состоянии удерживать дверное полотно.

Например, если сравнить раздвижную конструкцию на основе МДФ с одной створкой со стеклянной двустворчатой, то последняя будет гораздо тяжелее, поэтому роликовый механизм для нее должен выбираться более легкий и простой.

Некоторые типы раздвижных межкомнатных конструкций, таких как гармошка, каскад или купе. должны устанавливаться исключительно с учетом количества роликовых механизмов.

Например, дверь каскадного типа предусматривает наличие двух роликовых механизмов на каждом полотне и направляющих с двумя желобами.

Надежность конструкции раздвижного типа зависит не только от роликовых механизмов, но и от их направляющих. Например, стеклянные раздвижные конструкции нужно оснащать двумя направляющими сверху и снизу полотна. Если масса полотен слишком внушительная, то только так обеспечивается надежность и устойчивость дверной системы.

Для самостоятельной установки вам нужно прибрести механизм для конструкций раздвижного типа, который может иметь разные виды комплектаций, они же, в свою очередь, включают в себя те или иные функции. О том, какой может быть фурнитура для систем данного типа, мы уже говорили выше.

Фурнитуру можно приобрести в строительных супермаркетах или на рынке и без труда привести механизм раздвижных конструкций в действие. Главное, это правильно подобрать все необходимое для работы.

Чтобы механизм работал без проблем, рейки для движения дверных полотен должны крепиться как сверху, так и внизу, это придаст конструкции максимальную устойчивость.

Крайне желательно устанавливать в конце проема ограничитель для того, чтобы полотно не откатывалось за его границы, и он мог регулировать ширину открытия дверей.

Как вы уже поняли, раздвижные системы межкомнатных дверных конструкций сегодня очень популярны среди покупателей благодаря своей доступной цене, удобству монтажа и экономии пространства. Стоит отметить, что цена систем может колебаться в зависимости от материала полотна, а также класса механизма.

Подобные системы можно приобрести в тех же строительных гипермаркетах или специализированных рынках. Также это можно сделать не выходя из дома, через специализированные Интернет-магазины.

Теперь, когда вы ознакомились с описанием и преимуществами подобной дверной системы, наверняка у вас появится достойная альтернатива традиционным деревянным конструкциям, когда вы будете планировать установку или замену межкомнатных дверей.

Данилко Степан Игоревич

Виды раздвижных дверей и особенности их конструкции

Дверные раздвижные системы уже давно стали бессменным трендом в дизайне интерьеров. Помимо изысканного и элегантного внешнего вида, они обладают отличным функционалом, практичностью и эргономичностью. Различные варианты раздвижных дверей дают возможность удачно зонировать или объединять пространство без ущерба для площади помещения. Данная статья станет своеобразным путеводителем в мир этих уникальных конструкций, и наверняка будет полезна тем, кто не знает, как выбрать оптимальную модель для своего дома.

Разновидности раздвижных дверей в зависимости от материала изготовления

Богатство дизайнерских решений современных раздвижных дверей способно поразить даже самое смелое воображение. Они имеют разные формы (прямоугольные, арочные, радиусные), конструкции (параллельно-сдвижные и раздвижно-складные) и размеры (стандартные и нестандартные), плюс к этому, изготавливаются из совершенно разных материалов и их комбинаций.

Чаще всего используется для производства дверей в роскошном классическом стиле.

Этот высокотехнологичный материал легко поддается фрезерной обработке, что позволяет изготавливать дверные конструкции любых форм и в различных стилях.

Стеклянные двери характеризуются разнообразием внешней отделки: прозрачные или матовые, цветные однотонные или с рисунком, глянцевые или структурные. Стекло используется не только для создания раздвижных систем с ровной плоской поверхностью, но и для сложных конструкций радиусной формы.

Комбинированные виды раздвижных межкомнатных дверей сочетают в своей конструкции разные материалы. Каркас, к примеру, может быть изготовлен из алюминия, стали, дерева, МДФ, пластика или стекловолокна, а в качестве заполнителя используется стекло, зеркала, оргстекло, ротанг и т.д.

Выбор материала для того или иного типа раздвижных дверей обуславливается не только их декоративными качествами и стилевой принадлежностью, но и конструктивными особенностями.

Принципы устройства раздвижных систем

Несмотря на огромное разнообразие вариантов исполнения раздвижных дверей, существует всего лишь две конструктивно-функциональных концепции таких систем – параллельно-сдвижная и раздвижно-складная. Они отличаются не только конструкцией и способом перемещения, но и выкатными механизмами, а также технологией установки.

1. Конструкция параллельно-сдвижных дверей может включать в себя одну или несколько створок, движущихся параллельно вертикальной поверхности. Такие двери характеризуются хорошей звукоизоляцией, надежностью и долговечностью.

2. Раздвижно-складные модели состоят из нескольких секций и напоминают гармошку. Обеспечить надлежащую изоляцию от запахов и звуков они не могут, поэтому чаще используются для условного разделения пространства на зоны или как декоративный элемент интерьера.

Варианты исполнения параллельно-сдвижных дверей

Дверные конструкции данного типа классифицируются по способу открывания и количеству створок.

Двери-купе

Бывают одностворчатыми или двустворчатыми. Одностворчатые модели передвигаются по направляющим параллельно стене. Аналогично функционируют и двустворчатые конструкции, с той лишь разницей, что их полотна разъезжаются в разные стороны друг от друга.

Кассетные двери

Также могут иметь одну или две створки, и работают по тому же принципу, что и двери-купе. Основной особенностью таких моделей является наличие специальных ниш в стене, в которые прячутся дверные полотна при открывании. Нишу можно соорудить из гипсокартона или других строительных материалов, либо приобрести готовый вариант вместе с раздвижной дверью.

Радиусные двери

Характеризуются правильной округлой формой, эффектным и оригинальным внешним видом. Движение полотен осуществляется по специальным направляющим, повторяющим радиус дверей.

Каскадные двери

Имеют одно стационарное и несколько передвигающихся полотен. Все элементы двигаются по обособленным направляющим и могут собираться одновременно с определенной стороны проема.

Внутрипроемные двери

Двустворчатая сдвижная конструкция, расположенная внутри проема. Створки движутся навстречу друг другу, при этом, для прохода остается свободным только половина проема.

Раздвижно-складные дверные конструкции

Раздвижно-складные двери «гармошка» и «книжка» удобны в эксплуатации, компактны и эстетически привлекательны. Существуют одностворчатые и двустворчатые модели. Каждое полотно состоит из нескольких вертикальных секций, соединенных друг с другом шарнирным креплением.

Главным достоинством данной конструкции является компактность. Ей не требуется свободный участок стены для открывания, как дверям-купе. Складываясь в одну или противоположные стороны, створки двери занимают часть дверного проема, уменьшая его ширину. Однако из-за небольшой толщины полотен потери пространства незначительны. Такие модели отлично подходят для монтажа в узких коридорах и проходах, где нет возможности использовать двери других конструкций.

Различие по механизмам монтажа раздвижных межкомнатных дверей

Определенные виды раздвижных дверей предполагают использование конкретного варианта фурнитуры. Способ крепления, форма направляющих, количество желобов и роликовых механизмов – все это зависит от конструкции, размера и веса двери. Существуют разные конструкции выкатных систем для перемещения дверного полотна.

С двумя направляющими расположенными снизу и сверху

Дверь передвигается на роликовых механизмах по направляющим, расположенным на полу или в полу и над дверью. Такая конструкция надежно фиксирует дверь в вертикальном положении и обеспечивает хорошую звуко- и теплоизоляцию.

Отрицательным моментом этого варианта является необходимость постоянной очистки желоба напольной направляющей, т.к. он довольно быстро засоряется.

С одной направляющей сверху

Данный механизм предусматривает перемещение двери на роликах только по одному рельсу, расположенному над дверью. Его монтаж должен осуществляться только к прочным и надежным стенам. В конструкцию этой раздвижной системы входит алюминиевый профиль, комплект для монтажа рамы, роликовые механизмы и стопорные элементы. Расчет количества роликов осуществляется по следующей схеме: для двери весом до 70 кг будет достаточно одного комплекта, при большем весе необходимо соответственно и увеличить и количество роликов.

Во избежание случайного схода дверей с верхнего рельса используется стопор, а для предотвращения люфта дверных створок – специальные флажки.

К преимуществам дверных конструкций с таким выкатным механизмом относятся:

плавное и бесшумное передвижение створок, обеспечиваемое шариковыми подшипниками и силиконовым покрытием роликов;
безопасность и долговечность системы, благодаря повышенной жесткости и прочности верхней направляющей.

Для раздвижно-складных дверей

Данный вариант используется для монтажа раздвижно-складных дверей «гармошка» и «книжка». Монтаж полотна осуществляется по вертикальному краю к боковому профилю, прикрепленному к стене. В верхней части дверных секций расположены каретки с роликами, передвигающиеся по направляющей, прикрепленной вверху проема.

Стандартные и нестандартные размеры дверных полотен

Стандартные межкомнатные двери

В разных странах существуют свои стандарты относительно размеров дверных полотен. В России, к примеру, общепринятая высота дверей составляет 2 метра, а ширина одностворчатых моделей варьируется от 60 до 90 см.

Компании-производители выпускают раздвижные межкомнатные двери именно в этой размерной линейке, поэтому выбор конструкции для стандартных проемов не составит труда. К тому же, готовые изделия имеют меньшую стоимость по сравнению с заказными нестандартными вариантами.

Широкие нестандартные двери

Такие модели изготавливаются по индивидуальным заказам. Самыми популярными материалами для дверных полотен являются стекло или зеркала. Стеклянная конструкция придает помещению невесомости и изящества, а также способствует увеличению естественной освещенности пространства. Зеркальная дверь в два раза визуально увеличивает объем помещения.

При заказе нестандартных по ширине раздвижных дверей необходимо предусмотреть наличие достаточного места для нормального открывания полотна. Ширина боковой стены должна быть, как минимум, равна ширине полотна.

Высокие нестандартные двери

В индивидуальном порядке изготавливаются и конструкции нестандартной высоты, например, двери арочной формы, модели с фрамугами и т.д.

Следует учесть, что стоимость любой нестандартной двери будет выше стоимости изделий, предусмотренных складской программой производителя.

Ручные и автоматические раздвижные двери

Открывание и закрывание межкомнатных раздвижных дверей может производиться вручную и посредством специальной автоматической системы. С ручными моделями все понятно: взявшись за ручку, человек двигает дверь в нужном направлении.

Что же касается автоматических дверных конструкций, то они приводятся в действие специальным датчиком с инфракрасным излучением, реагирующим на приближение человека. Автоматизированные двери удобны в эксплуатации, практичны и просты в регулировке, однако стоимость их значительно выше ручных вариантов.

Автоматизация уже установленной ручной межкомнатной двери вполне возможна, но для этого придется приобрести соответствующий комплект оборудования, цена которого находится в пределах 700 долларов. Высокая стоимость автоматизированных дверей объясняет непопулярность их использования в домашних условиях.

Дизайн раздвижных моделей дверей

Современный дизайн раздвижных и раздвижно-складных дверей уже и близко не напоминает те примитивные пластиковые конструкции, которые впервые появились в продаже лет 25 назад. Сегодня такие модели демонстрируют полет дизайнерской мысли: они изготавливаются в самых разных стилях и из совершенно разных материалов.

Чаще всего для производства каркасов раздвижных дверей используются легкие материалы – алюминий, пластик, МДФ и пр. но иногда может применяться и массив натурального дерева или шпонированная ДСП. В роли декоративных вставок могут выступать однотонные и цветные ткани, кожа, матовое или тонированное стекло, стекло с витражной росписью или зеркала и т.д.

Стилевую принадлежность двери будет определять материал, используемый для ее изготовления. Например, в интерьеры, выполненные в аскетичных, сдержанных стилях (техно, хай-тек и пр.), гармонично впишутся двери из стекла в сочетании с металлом или пластиком. Экологические стили предполагают использование комбинаций натуральных материалов – бамбука, шпонированных деталей, льна, кожи и т.д. А дверь из МДФ с ярким покрытием, дополненная стеклянными вставками, украшенными броской витражной росписью, будет идеально смотреться в помещениях со средиземноморским стилем оформления. Ниже мы привели некоторые наиболее стильные фото раздвижных межкомнатных дверей, надеемся, что это вам поможет выбрать свою дверь.

Фото стильных раздвижных дверей

Примите участие в опросе:

Особенности раздвижной системы для межкомнатных дверей

Раздвижная откатная дверь представляет собой обычное полотно двери, открывающееся путем сдвига в сторону. Для обеспечения данного движения и используют специальный откатной механизм раздвижных дверей, обеспечивающий практичность и удобство эксплуатации конструкции.

За что отвечает механизм

Благодаря механизму можно обеспечить:

Прижим к стене дверного полотна.
Недопущение ситуации, когда самопроизвольно сдвинется полотно под воздействием силы притяжения.
Обеспечение отсутствия деформаций.
Недопущение того, что створки двери будут стукаться об стену в процессе открывания двери.

Как видно из представленных примеров, откатной раздвижной механизм играет основную роль в нормальном функционировании двери. По этой причине важно знать их виды и устройство работы.

Конструктивные особенности работы механизмов в дверях раздвижного типа

Любые межкомнатные двери раздвижного типа имеют схожие по структуре откатные механизмы, которые включают в свой состав следующие компоненты:

Рельсы (направляющие).
Ограничители и стопорные механизмы.
Ролики.
Системы скольжения.

Основным компонентом откатной работы межкомнатных дверей раздвижного типа выступают рельсы, которые обеспечивают процесс открывания и закрывания полотна. Обычно они изготавливаются на основе алюминия или стали. Они бывают одинарного или двойного типа. В зависимости от места крепежа выделяют рельсы нижнего (фиксируются на полу) и верхнего (крепятся к потолку) вида.

Вторым обязательным компонентом выступает ограничитель (стопорный механизм). Данный блок отвечает за то, чтобы дверь не ударялась в стену. Также откатной ограничитель способствует тому, чтобы не возникло ситуации, когда дверная створка самопроизвольно ударится об стену под воздействия силы притяжения.

Любые дверные раздвижные конструкции снабжаются дополнительно роликовыми устройствами, которые включают в себя несколько колес. В зависимости от типа и веса дверного полотна роликов может быть до 8 штук. Они могут быть монтированы симметрично или ассиметрично. Например, для двери весом до 80 кг достаточно использовать 2 ролика. Если свыше 80 кг – необходимо использовать минимум 4 ролика.

Скольжение дверного полотна может быть 3 видов – нижняя, верхняя и комбинированная, а также подвес.

Нижний тип (напольный) предусматривает то, что вся нагрузка идет на нижние ролики. При верхнем типе удерживание дверного полотна обеспечивается за счет верхних роликов. Комбинированный механизм предусматривает наличие верхней и нижней роликовой системы. За счет обеспечения работы схема конструкции является наиболее прочной и долговечной.

Типы раздвижных механизмов

Всего выделяю три типа механизмов:

Радиусные механизмы представляют собой блок полукруглой формы. Несмотря на достаточно высокую цену таких конструкций, они позволяют придать любому помещению статусности и объемности. Фактически такие двери являются заменители раздвижных дверей – купе, когда последние не могут быть монтированы по объективным причинам.

Механизм купе предусматривает крепление до 4 изделий. За счет применения купе можно значительно сэкономить пространство. Наиболее распространенной является версаль, которая применяется при монтаже шкафов-купе. Система версаль изготавливается из алюминиевого профиля и имеет сверху и снизу направляющие, которые двигаются на роликах в нижней части дверного полотна по пазам нижней направляющей. Система управления дверным полотном версаль является российской разработкой. Но сегодня на рынке можно встретить аналогичную продукцию из Китая и Турции.

Ну и последний тип управления механизмом двери – гармошка или еще ее называют зиг-загом. При открывании одинарные сегменты накладываются как бы друг на друга. Такой сдвижной тип наименее популярен за счет своей недолговечности.

Сегодня особую популярность приобретает роторный механизм. Появившись как способ облагораживания дверных проемов для общественных помещений, сегодня он активно применяется и в квартирах. Он позволяет значительно сэкономить пространство.

Сегодня также распространенным является откатной механизм подвес межкомнатных дверей. Отличительной особенностью такого варианта является мощная направляющая прямоугольного сечения. На подвес возлагается вся нагрузка полотна двери. По этой причине подвес не может быть слабым. В противном случае подвес просто не справится со своей основной функцией и это может привести к поломке всей сдвижной конструкции. Прежде чем выбрать данную модель, необходимо решать выдержит ли подвес постоянного движения. Если конструкция будет использоваться регулярно, лучше подвес не выбирать.

Как видно из представленных примеров, сдвижных механизмов дверного полотна синхронного типа сегодня достаточно для монтажа абсолютно любой двери. На рынке можно найти итальянские, китайские, российские разработки основных механизмов. Выбор итогового варианта зависит от бюджета и личных предпочтений.

Самостоятельный монтаж раздвижной двери

Казалось бы, своими руками монтировать раздвижную дверь, откатной блок, систему управления сложно. На практике, если соблюдать все этапы и знать их особенности своими руками смонтировать дверное полотно не так уж и сложно. Схема монтажа включает в себя несколько этапов. Остановимся на них подробнее.

При монтаже межкомнатных дверных полотен своими руками сначала нужно дать разметку для направления будущих рельс. Для этого производятся замеры посредством рулетки высоты будущей двери и к полученному значению прибавляется обязательно 15-20 мм (это фактически оставшееся пространство между полом и будущей дверью). Также при монтаже своими руками следует заложить в расчет размер роликового механизма. После завершения измерения разметку на стене, где в дальнейшем будет проводиться линия.

Прежде чем приступать к монтажу непосредственно направляющей рельсы, особенно в системе версаль, нужно еще раз убедиться в том, что метки даны правильно. В противном случае блок управления дверью может открывать самопроизвольно.

В рамках данного этапа монтажа своими руками необходимо установить направляющую планку. Рейка крепится непосредственно на стену или деревянный брусок. Для того чтобы при открывании двери она не цеплялась нежно ее немного отдалить от стены. Фактически длина рейки должна быть примерно в два раза больше размера дверного проема.

После закрепления рейки нужно монтировать своими руками роликовые каретки со вставленными крепежными соединениями.

Сверху дверной створки устанавливаются скобы, которые предназначены для роликовых механизмов. Размещаются они на расстоянии 5 мм от края дверного полотна.

После того как каретки и крепежники установлены, можно приступать к монтажу своими руками полотна межкомнатных дверей. Оно прикручивается болтами к установленным поверху скобам. Если монтируются ролики по системе версаль, уделите особое внимание тому, чтобы не осталось зазоров в дверном полотне. За счет синхронного движения роликов в системе версаль, может появиться зазор.

Когда установлены все крепежные и соединительные элементы, можно ставить непосредственно дверное полотно. Его необходимо тщательно прикрутить специальными болтами к заранее установленным поверху скобам.

Прячем откосы. Для этого можно использовать обычные наличники. Для того чтобы скрыть роликовые механизмы используются деревянные планки.

На данном этапе монтажа своими руками устанавливается фурнитура.

Подводя итоги, можно говорить о том, что выбор механизма межкомнатной двери, ее устройство крайне важный этап. Необходимо выбрать тип сдвижной системы дверного полотна (гармошка, версаль и пр.), блок, подвес. Качественные материалы обеспечат движение полотна по направляющим и крепкое смыкание створок. Установка дверного полотна может производиться мастерами или своими руками.

No related posts.

Источники: http://vhod.guru/vybor/kupe/osobennosti-razdvizhnyh-sistem-dlya-mezhkomnatnyh-dverey.html, http://srbu.ru/stroitelnye-materialy/273-razdvizhnye-dveri-vidy.html, http://prodvery.com/mezhkomnatnye/razdvizhnye/sistema/

gorodverey.ru

монтаж своими руками, механизм для параллельно передвигающихся полотен

Разделы статьи:

Сдвижные двери имеют массу преимуществ, которых не хватает многим другим конструкциям распашного типа. Производители утверждают, что сдвижные межкомнатные двери ценны не только как декоративный элемент, но и очень функциональны. Что же, изучим особенности подобных дверей как с положительной стороны, так и с отрицательной.

Особенности эксплуатации

Ну, начнём с хорошего:

Сдвижные двери очень компактны. По названию уже понятно, что принцип их открывания отличается от обычных дверей. Это позволяет сэкономить пространство, увеличив полезную площадь помещения. Кроме того, визуально расширяется пространство, что особенно актуально для малогабаритных квартир, где каждый метр на вес золота.

Такая конструкция является прекрасной альтернативой, когда возникает необходимость подобрать дверь для нестандартных проемов, что бывает довольно проблематично. Разнообразие дизайнерских решений предоставляет возможность выбрать именно ту модель дверей, которая максимально гармонично впишется в общий интерьер.

Благодаря использованию современных сдвижных механизмов процесс движения дверного полотна осуществляется практически бесшумно. Срок эксплуатации, который может про служить сдвижная дверь, зависит от качества и надежности выбранного механизма.

Такие двери — отличный вариант для людей-инвалидов. Они существенно упрощают жизнь людям с ограниченными возможностями. Сделать подобную конструкцию можно и самому. Можно даже просто переделать старые двери, вдохнув тем самым в них новую жизнь.

Не обходится, конечно же, и без плохого:

Со временем двери может заклинивать при движении. Процесс монтажа такой конструкции двери достаточно сложный. В случае, если будет устанавливаться «дверь-пенал», требуется провести демонтаж части стены для обустройства конструкции.

Недостаточно плотное прилегание двери к проему не обеспечивает достаточную звуко- и теплоизоляцию помещению. Чтобы улучшить эти показатели требуется крепление дополнительных уплотнительных элементов. Если сдвижная дверь изготовлена из пластика или стекла, то поставить на нее замок довольно сложно.

После продолжительной эксплуатации механизмы попросту могут износиться, что требует либо проведения ремонтных работ, либо осуществления замены движущих элементов. Общий срок службы сдвижных конструкций значительно меньше, чем у распашных дверей. Стоимость раздвижных моделей дверей достаточно высокая, что сужает круг сбыта, в результате чего теряется часть потенциальных покупателей.

Разнообразие конструкций

Дверь сдвижного типа может быть изготовлена из многих материалов, таких как:

Натуральное дерево – может использоваться массив сосны, ольхи, ясеня, дуба, клена, бука и т.п.;
Пластик – изделие имеет очень легкий вес, можно подобрать текстуру и расцветку полотен с имитацией натуральной древесины;
Стекло – вариантов использования стекла может быть несколько, но наиболее популярен все же прозрачный вариант, матовый, цветной либо же витраж;
Эконом вариант – параллельно-сдвижная дверь может быть сделана из бюджетных материалов, а ее поверхность будет покрыта шпоном, ДСП и т.п.

Конструкция, заходящая в стену, считается наиболее популярной и удобной разновидностью данных дверей, однако не единственной. Рассмотрим все виды более подробно:

«Купе» представляет собой конструкцию, состоящую из 1 либо же 2 полотен, передвигающихся по направляющей. Обрамление вокруг дверей, как правило, делают из такого же материала и расцветки, как и основное полотно.

«Пенал» – отличаются от варианта «купе» тем, что створки размещаются при закрытии в специальной кассете, служащей своеобразной маскировкой конструкции. Каждая устанавливаемая сдвижная дверь, а если быть точнее – ее полотна, должны иметь свою нишу для движения в стену. Зато можно ставить мебель вплотную к стене, поскольку движению дверей она не мешает.

Перегородка – данная конструкция выполняет роль своеобразного разделителя комнатного пространства – деления помещения на функциональные зоны. Направляющие в таком случае размещаются на потолке.

Поворотно-сдвижная дверь имеет специальный телескопический механизм, позволяющий ей открываться в любом направлении и передвигаться вдоль проема.

Качество – цена – целесообразность

Параллельно-сдвижные двери хорошего качества стоят достаточно дорого. В зависимости от используемых материалов двери могут прослужить очень долго, сохраняя свой изначальный облик. Стоимость формируется еще и с учетом того, какие установлены элементы фурнитуры, кто их производитель.

Безусловно, зарубежные модели подобных дверей стоят очень дорого, но при этом обладают великолепным качеством и полным соблюдением технических процессов при их изготовлении. Это, в свою очередь, выступает надежной гарантией качества.

Борьба с пылью

Основным недостатком эксплуатации в бытовых условиях таких дверей является скопление пыли, которая попадает не только на само дверное полотно, но и в глубину фальшстены. Добраться туда и вытереть влажной тряпкой пыль фактически невозможно. При значительном скоплении загрязнений единственным выходом является демонтаж части конструкции с последующим возвращением всех ее элементов на исходные позиции.

При том, оставлять пыль тоже нельзя. Ведь у многих людей бывает аллергическая реакция на нее.

Что будет, если сломается дверь-пенал?

Со временем даже самая высококачественная модель сдвижной двери может прийти в негодность, что требует незамедлительно проведения ее ремонта. Поскольку дверь укомплектована всевозможными механизмами и фурнитурой, а также сложной системой фальш-стены, придется выполнить следующие шаги:

Упаковать либо же тщательно прикрыть все предметы мебели в комнате и отнести их на достаточное расстояние от стены, где установлена дверь;
Если ранее был сделан навесной потолок, то его также лучше снять;
Напольное покрытие также находиться в зоне риска, поэтому его потребуется временно демонтировать;
Часть фальш-стены придется попросту разобрать.

Как вы видите, предстоят довольно сложные ремонтные мероприятия, потом не будучи профессиональным строителем, обратитесь за помощью к квалифицированным специалистам. Они за короткий промежуток проведут все необходимые работы, а механизм вашей сдвижной двери будет функционировать очень быстро и качественно.

Как выполнить монтаж

Сдвижные двери вполне реально установить самостоятельно, без привлечения сторонних сил. Как правило, приобретая подобную конструкцию, продавец в обязательном порядке предоставляет подробную инструкцию по сборке. Придерживаясь всех описанных там рекомендаций, можно произвести монтаж сдвижной двери своими руками.

Первым делом подгоняется по заданному размеру направляющая. Далее к стенке нужно закрепить деревянный брус, к которому впоследствии будет прикручена сама направляющая. Крепеж бруса стоит выполнять с постоянной проверкой горизонтальности, что можно осуществить при помощи уровня. Зазор над уровнем пола должен быть не менее 10-15 мм.

Для крепежа направляющей нужно использовать уголки. Хотя вполне возможен вариант ее крепления непосредственно к поверхности стены без дополнительных защитных элементов. Тем временем подготавливаем сдвижные двери, закрепляя к дверному полотну все необходимую фурнитуру – ролики, ручку и замок и т.п.

После чего навешиваем полотно к направляющей. Достаточно завести ролики в пазы, установленные непосредственно на дверном полотне. Двери установлены и осталось лишь закрепить упоры. Для этого следует несколько раз открыть и закрыть полотно, чтобы сориентироваться, на каком расстоянии заканчивается путь движения створки.

Приблизительно таким же образом можно закрепить и параллельно-сдвижные двери, поскольку принцип работы конструкций практически одинаков.

o-dveryah.ru

Заказать раздвижную конструкцию в Москве и Московской области

Каталог Цветов RAL

1000	1001	1002	1003	1004
1005	1006	1007	1011	1012
1013	1014	1015	1017	1018
1019	1020	1024	1034	1035
1036	2000	2003	2009	3000
3004	3005	3007	3009	3012
3013	3014	3015	3016	3017
3018	3020	3022	3027	3031
4001	4002	4003	4004	4005
4006	4007	4008	4009	5000
5001	5002	5003	5004	5005
5007	5008	5009	5010	5011
5012	5013	5014	5015	5017
5018	5019	5020	5021	5022
5023	5024	6000	6001	6002
6003	6004	6005	6006	6007
6008	6009	6010	6011	6012
6013	6014	6015	6016	6017
6018	6019	6020	6021	6022
6024	6025	6026	6027	6028
6029	6032	6033	6034	7000
7001	7002	7003	7004	7005
7006	7008	7009	7010	7011
7012	7013	7015	7016	7021
7022	7023	7024	7026	7030
7031	7032	7033	7034	7035
7036	7037	7038	7039	7040
7042	7043	7044	7045	7046
7047	8000	8001	8002	8003
8004	8007	8008	8011	8012
8014	8015	8016	8017	8019
8022	8023	8024	8025	8028
9001	9002	9003	9005	9006
9007	9010	9011	9017	9018

Подробнее о раздвижных конструкциях

Преимущества таких изделий с точки зрения эргономичности организации пространства очевидны. Срок эксплуатации систем по сравнению с распашными увеличивается за счет снижения механических нагрузок. Благодаря небольшой ширине профиля увеличивается площадь стекла, и возрастает уровень естественной освещенности помещения. Количество открывающихся створок и глухих окон не ограничено, и диктуется лишь принципом разумности.

Раздвижные конструкции различных производителей отличаются особенностями исполнения, дизайном и качеством. Подразделяются на металлопластиковые и алюминиевые, первые применяются для теплого остекления, вторые для холодного.
Разнообразие конструктивных решений и современный дизайн позволяет потребителю выбрать наиболее подходящий вариант. Закажите недорогое остекление балкона. Получить бесплатную консультацию профессионалов и купить раздвижные конструкции, представленные в нашем каталоге, вы можете в один клик.

Алюминиевый профиль Provedal

Раздвижные системы Provedal – это наиболее простой и экономически выгодный вариант остекления балкона. На нашем рынке профиль появился не так давно, но уже обрел вполне заслуженную популярность. Объясняется это внушительным перечнем достоинств.

Алюминиевые конструкции в несколько раз прочнее металлопластиковых. Не последнюю роль играет и легкость материала, как известно, из алюминия производят фюзеляжи самолетов, и альтернативы пока не найдено. Небольшой вес конструкции порой оказывается решающим при выборе типа раздвижной конструкции для домов старой постройки, где нет возможности обеспечить прочное, массивное основание.

В системах Provedal исключается появление процессов коррозии. Материал не горюч и экологически безопасен.
В стандартном варианте цвет конструкции белый, однако, по желанию клиента профиль может быть окрашен в любой цвет из палитры RAL. Отменное качество покрытия исключает необходимость периодического окрашивания, цвет не выгорает и сохраняется на протяжении всего периода эксплуатации.

Конструкция проста и удобна в установке и транспортировке. Многие клиенты заказывают Provedal и монтируют створки самостоятельно, что дает возможность сэкономить. В случае необходимости система может быть довольно быстро демонтирована.
Если вас интересует дешевое остекление балкона при неизменно высоком качестве – Provedal ваш вариант.

Slidors

Слайдорс – разработка южнокорейской компании Hanwha Chemical. Наряду с основными преимуществами конструкции – экономия полезного пространства и достаточно высокий уровень теплозащиты, есть еще одно, позволяющее без излишних затрат обеспечивать удобство и комфорт. Выбирая Slidors, остекление балконов и лоджий эркерного типа становится простой задачей, на полукруглые основания теперь можно устанавливать единую цельную конструкцию.

Оконный профиль, применяемый в раздвижных конструкциях Слайдорс, произведен из экологически чистых компонентов. При изготовлении применяется ПВХ-профиль с оцинкованным армированием, придающий конструкции дополнительную жесткость и устойчивость к перепаду температур. В зависимости от задач, поставленных клиентом, рамы комплектуются стеклом толщиной от 3 до 5 мм или стеклопакетом. Слайдорс со стеклом – дешевое остекление балкона, стеклопакет обойдется немного дороже. Створки могут раздвигаться в любом порядке.

Плавное скольжение обеспечивается высоким качеством ролика. Филингпис – специальный пластиковый элемент с уплотнителями щеточного типа, установленный между рельсами, обеспечивает герметичность окна. В отличие от алюминиевых вариантов, надежные серповидные замки предотвращают блокировку подвижных элементов.
Заявленный производителем срок эксплуатации – 50 лет.

Раздвижные двери КВЕ Патио

Раздвижные пластиковые двери предназначены для установки в дверных проемах лоджий и террас, идеальны для зонирования офисных помещений.

Раздвижная конструкция может быть смонтирована, как в обычном, так и в широком, нестандартном проеме. Идеальна для интерьера, визуально расширяет пространство, долговечна, а, главное, при внушительных габаритах, абсолютно безопасна. Высокое качество фурнитуры Roto Patio позволяет легко управлять створками весом до 200 кг. Установив раздвижные пластиковые двери КВЕ на террасе, вы получаете возможность наслаждаться панорамным видом в любое время года, расположившись у камина любоваться укутанными в белоснежные шубы деревьями или, сидя в кресле под кондиционером, наблюдать за полетом бабочки в жарких лучах солнца.

Раздвижное остекление дверного балконного проема экономит значительную площадь, особенно актуально такое решение в небольших комнатах или кухне. Раздвижная дверь открывается шире, чем распашная. В конструкциях можно использовать высокопрочное стекло, разбить его практически невозможно. Получить травму, закрывая раздвижную дверь маловероятно, а, значит, пальчики ваших малышей в абсолютной безопасности. Раздвижные двери герметичны, и значительно снижают уровень шума. Специальный замок обеспечивает защиту от взлома.
Установка в раздвижные двери энергосберегающих стекол эффективнее защитит террасу от холода, а витражное или цветное остекление позволит реализовать нестандартные дизайнерские идеи.

okna911.ru

Механизм для раздвижных дверей своими руками

Сдвижной дверью сегодня никого не удивишь. Раздвижные конструкции лугко повстречать повсюду. Они применяются для любого типа дверей, включая стеклянные и металлические, но чаще используются в качестве межкомнатных и створок шкафов-купе.

В большинстве случаев раздвижные системы для межкомнатных дверей и шкафов собирают и устанавливают своими руками. Схема сборки и установки не отличаются большой сложностью. Важно выбрать качественный раздвижной механизм и четко следовать выбранной схеме.

Преимущества и недостатки сдвижных конструкций

Основными плюсами использования сдвижной конструкции являются следующие:

Экономия пространства.
Простота монтажа, что позволяет устанавливать их своими руками.
Отсутствие необходимости в монтаже коробки.
Бесшумность, надежность и долговечность работы.
Снижение риска травматизма.
Возможность установки плотна любого размера и системы автоматического управления.

К минусам относятся низкая герметичность и необходимость монтажа пенала (в некоторых случаях).

Разновидности откатной двери

Откатные двери отличаются от сдвижных механизмами. Последние могут быть складными, в которых створки складываются в «гармошку» или «книжку».

Откатные конструкции различаются способами открывания и количеством створок.

Двери-купе. Одна или две створки двигаются по параллельным стене направляющим в одном или противоположных направлениях. Используются также в купе системах «Версаль».
Кассетные. Отличие от первых заключается в том, что створки при открывании прячутся в пенал. Он изготавливается своими руками из гипсокартона, других материалов или приобретается в комплекте со сдвижной конструкцией.
Радиусные. Отличаются оригинальной формой, определяемой кривизной направляющих.

Каскадные. Каждая створка имеет собственные направляющие. Бывают с одним стационарным и несколькими подвижными полотнами.
Внутрипроемные. Устройство предполагает вариант, когда в момент открывания две створки сдвигаются по направлению друг к дургу, а для прохода остается только часть проема

Конструкция откатной системы

В зависимости от веса полотна сдвижной механизм может иметь разную конструкцию. В упрощенном виде механизм раздвижных дверей состоит следующих конструктивных элементов:

Направляющая с роликовыми каретками. Число данных элементов может быть различным для разных типов дверей. Изготавливаемые чаще из толстостенно алюминиевого профиля, используются для крепления в них створок полотна. Внутри рельсы устанавливаются полимерные ролики на подшипниках, которые предоставляют необходимую плавность открывания. Крепятся к стене, полу или потолку.
Ограничители или стопорные механизмы. Используются для удержания створки в направляющей.

Типы сдвижных систем

В зависимости от реализации конструктивной идеи, откатные системы могут несколько направляющих. Чаще одну или две. Расположение опорных роликов тоже может быть различным:

Вверху. Это система подвесного типа. Подвес полотна осуществляется только к верхней направляющей. Нагрузка распределяется только на верхние ролики, а открывание двери осуществляется без касания пола.
Внизу. Это опорная система. Вся нагрузка приходится на нижнюю направляющую. Верхний подвес не используется.

Сами механизмы по исполнению и предназначению делятся на следующие:

Стандартный. Это самый простой и распространенный вариант, который не вызывает сложностей при монтаже своими руками. Как правило, безпороговый.

Рассчитан на максимальную нагрузку от 40 до 120 кг, в конструкции имеет подшипники.

Открытого типа. Называется так, потому что видимы все элементы конструкции. Подвес рассчитан на дверь с полотном массой до 100 кг. Допустим монтаж пенала своими руками.
Скрытого типа. Элементы конструкции спрятаны за полотном створки. Нижняя направляющая не используется. Не рекомендуется для стеклянных дверей. Ввиду простоты допускается установка своими руками.
С доводчиком. Специальное устройство обеспечивает плавность движения створок. Доводчик устанавливается на любой тип двери и может работать в обоих направлениях движения створок.
Синхронный. Механизм обеспечивает синхронное открывание створок в разные стороны. Рассчитан на двери массой не более 80 кг. Дополнительно в комплект входят натяжные ролики, трос, крепления и зацепы. Своими руками устанавливать не рекомендуется ввиду сложности работы.
Телескопический. Механизм обеспечивает открывание створок в одну сторону. Имеется две параллельные рельсы, на которые подвешиваются двери, соединенные устройством синхронного открывания. Допускается подвес до трех створок.
Роторный. Это новый тип механизма для межкомнатных конструкций. Обладает преимуществами, характерными для сдвижных, маятниковых и распашных дверей.

Что нужно для монтажа

Своими руками откатные механизмы устанавливаются на двери с применением следующих инструментов и комплектующих:

Дрель, шуруповерт, отвертки.
Крепежи – саморезы, дюбели и шурупы.
Рулетка.
Карандаш.
Алюминиевый профиль. Для стандартной конструкции «Версаль» достаточно приобрести двухметровую планку. Подбор длины под индивидуальные размеры проемов выполняется с помощью расчетов, которые можно найти в сети.

Деревянный брус. Один или два по числу верхних направляющих. Толщина побирается под толщину полотна с учетом размеров механизма. Обычно – 4-5 см.
Ограничители. Число ограничительных скоб должно соответствовать количеству рельс, умноженному на два.
Направляющие. Рейки должны быть ровными, а материал долговечным и легким.
Ролики с каретками. Откатной блок – самая важная часть системы. От его надежности и качества зависит срок службы и функциональность всей системы. Это должно обязательно учитываться при выборе.
Декоративные заглушки.

После подготовки всего этого, приступают к установке на створки. Монтаж может выполняться как своими силами, так и с привлечением специалистов.

Монтаж

Схема и порядок установки выглядят следующим образом:

Первым делом выполняется разметка положения направляющих. Рельсы устанавливаются выше двери на 15-20 см с учетом высоты роликового механизма. Высота замеряется от пола. На стене проводятся горизонтальные линии, которые проверяются уровнем.

Неровности могут привести к самопроизвольному откату створок, особенно при монтаже системы купе «Версаль».

Затем крепится брус под направляющие рельсы. Его монтируют над проведенными линиями разметки. Используются дюбели.
К брусу крепятся направляющие. Иногда их ставят сразу на стену. Обязательно делается небольшой зазор между стеной/брусом, чтобы створка ее не задевала. Длина рельсы должна превышать ширину проема вдове.

В рельсы вставляется блок роликовых кареток с крепежными соединениями.
Устанавливаются скобы, предназначенные для стопорения роликовых механизмов. Их размещают в 5 мм от обреза полотна.

На видео можно ознакомиться с установкой механизма своими руками:

Далее полотно прикручивается к скобам винтами. При монтаже системы купе «Версаль» особое внимание уделяется отсутствию зазоров. В системе «Версаль» они часто и без того появляются по причине синхронного перемещения роликов.
На рельсы с концов надеваются заглушки, а сдвижной блок закрывается наличниками или декоративными планками.

Монтаж сдвижной конструкции и системы автоматического управления не так уж и сложен. Если имеются навыки, соблюдается схема, то сдвижной блок сможет поставить любой малосведущий своими руками.

Важное значение имеет качество комплектующих. Роль играет каждый элемент – раздвижной блок, направляющая, подвес, стопор и даже винтовые соединения. Очень популярны итальянские изделия, отличающиеся высоким качеством. Они обеспечивают исключительно легкое перемещения полотна и плотное смыкание створок.

golddveri.ru

РубрикаРазное
