Подключение гидроаккумулятора: схемы

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Содержание статьи

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

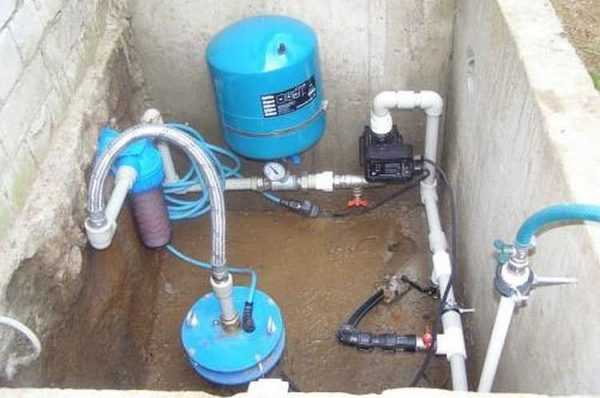

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

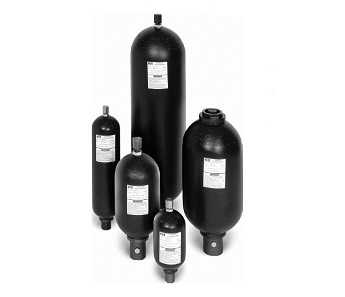

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

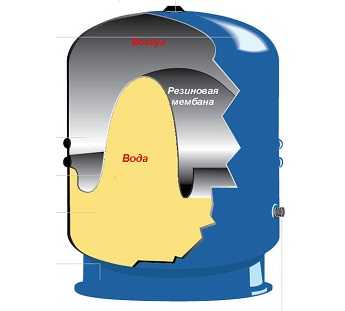

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

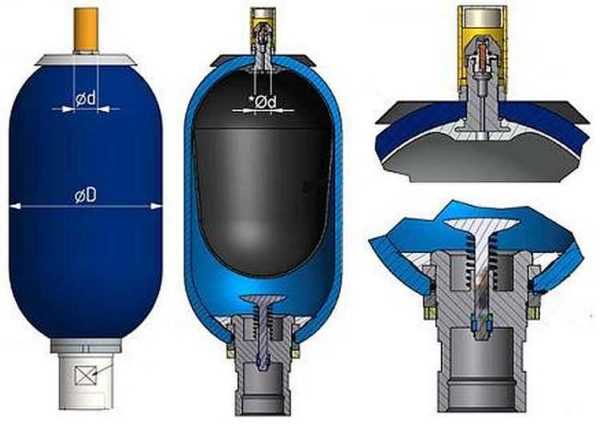

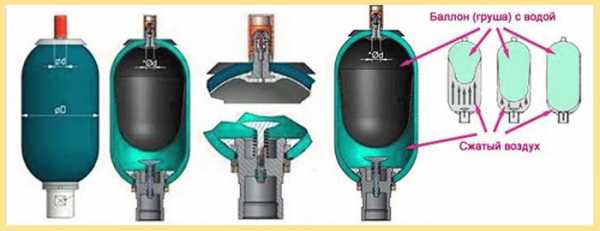

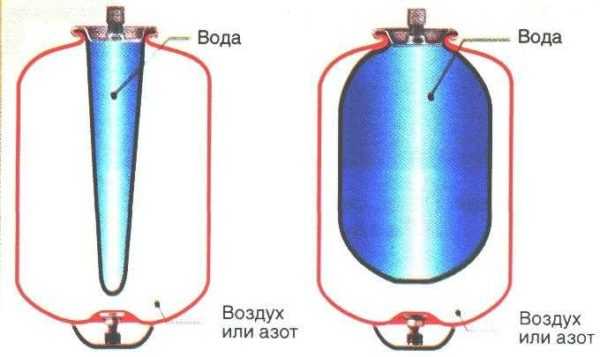

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

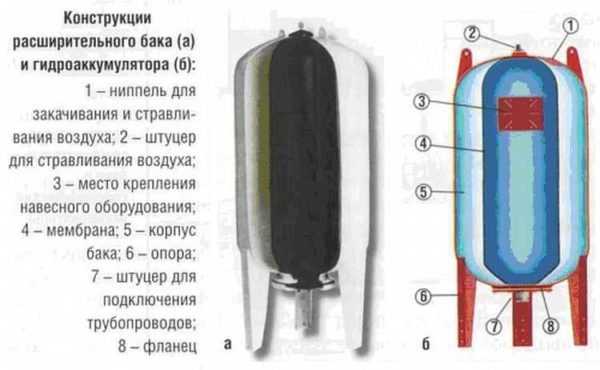

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

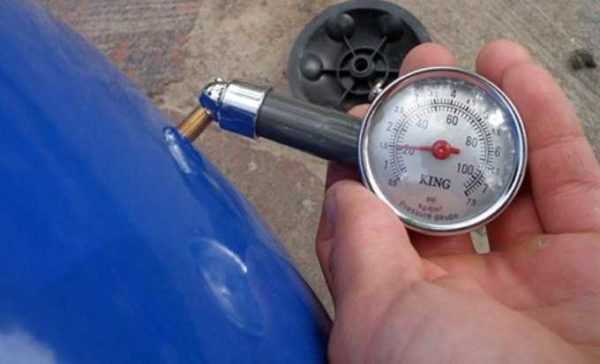

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

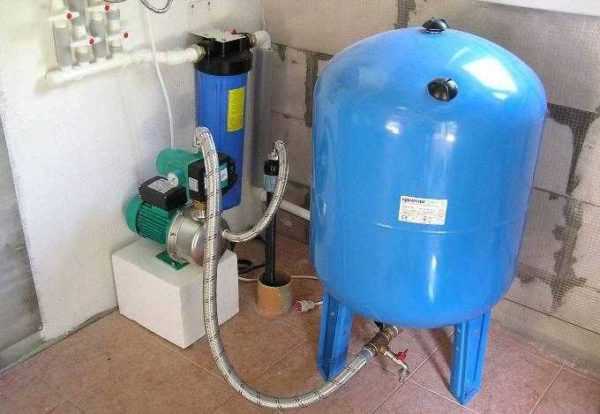

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

насоса;
гидроаккумулятора;
реле давления;
обратного клапана.

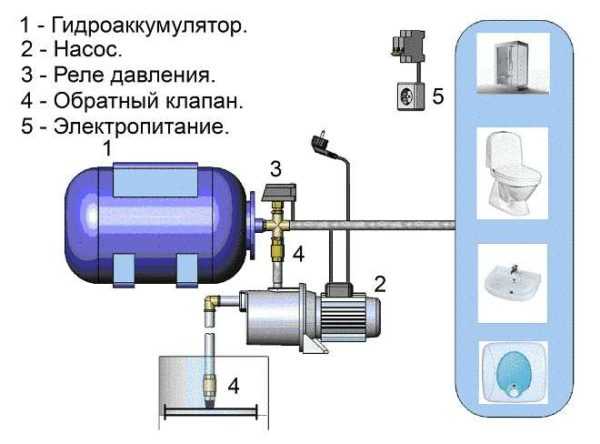

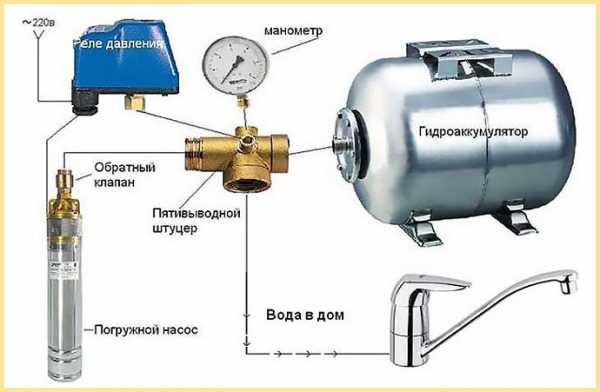

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

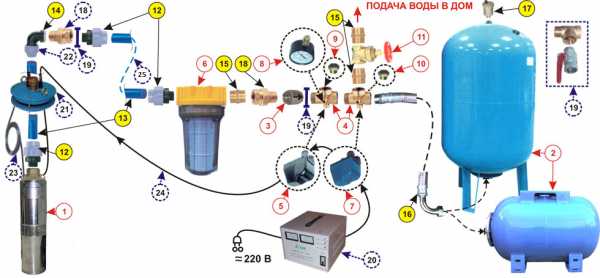

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

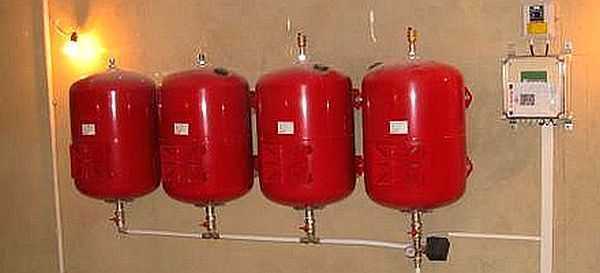

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

stroychik.ru

Как установить гидроаккумулятор для системы водоснабжения своими руками

Чтобы организовать нормальную работу водоснабжения в загородном доме из скважины или подобного источника, необходимо установить ряд специального оборудования. В комплектацию входит насос, автоматика, гидроаккумулятор и другое оборудование. В этой статье мы расскажем вам о том, как происходит процесс подключения и установка гидроаккумулятора для систем водоснабжения своими руками. Мы предложим вам несколько работающих схем подключения. Но сперва узнаем, что представляет из себя это оборудование.

Гидроаккумулятор – зачем он

Есть несколько основных целей, которым служит гидроаккумулятор в системе водоснабжения. В первую очередь его установка позволяет создавать необходимое давление в сети. Также в гидроаккумуляторе осуществляется хранение небольшого запаса воды. Например, если по каким-то причинам насос не может качать воду, то вы сможете пользовать ей. Объем воды определяет внутренний объем гидроаккумулятора. Ну и самое важное, его присутствие в системе водоснабжения частного дома предотвращает образование гидроударов.

Под гидроаккумулятором подразумевается специальный бак из металла. Чтобы внутри его поддерживалась стабильное давление, он оснащается специальным оборудованием. Схема водоснабжения скважины с гидроаккумулятором сравнительно простая и если следовать всем предписаниям в этой статье, то подключение можно выполнить своими руками.

В большинстве случаев в гидроаккумуляторе для систем водоснабжения используется принцип работы энергии сжатого воздуха. Состоит он из перегородки, например, это может быть каучуковая мембрана или резиновая груша. Итак, суть работы всей системы водоснабжения с гидроаккумулятором сводится к следующему. Насосное оборудование закачивает воду в бак. По мере заполнения бака, внутри его образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления. Это важно, чтобы насос мог отключаться. Как только открывается кран в помещении с водой, то вода выталкивается посредством энергии резиновой груши или мембраны.

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается. Таким образом гидроаккумулятор снова наполняется водой. Подкачка осуществляется до тех пор, пока не сработает сигнал на отключение.

Как видно, помимо самого подключения гидроаккумулятора, важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этой цели можно воспользоваться рекомендациями производителя, которые указаны в паспорте.

Сегодня различается два вида исполнения гидроаккумулятора:

Открытого типа.
Закрытого типа.

Что касается открытого типа то он применяется крайне редко. И это не удивительно, ведь он обладает рядом отрицательных сторон, среди которых:

Высокий коэффициент испарения воды. Как следствие, необходимо постоянно подкачивать воду.
Более того, установка гидроаккумулятора для систем водоснабжения своими руками открытого типа обойдется намного затратней. Это объясняется тем, что необходимо предпринять меры, которые исключат вероятность промерзания воды. Более того, необходимо установить дополнительную автоматику, которая исключит вероятность перелива воды.
Немаловажный минус сводится к тому, что при контакте воды с кислородом, повышается ее агрессивность по отношению к металлическим деталям. Как следствие, это приводит к образованию коррозии на металле, а это значительно сокращает срок эксплуатации.

Кроме всего прочего, различаются модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где происходит монтаж и подключение гидроаккумулятора к системе водоснабжения минимальна, то выбирается вертикальное направление. Для горизонтального необходима специальная площадка. Сам бак имеет специальные крепежные ноги для монтажа.

Важно! В продаже можно встретить гидроаккумулятор для системы водоснабжения синего и красного цвета. Синий цвет для холодного водопровода. От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления. Плюс ко всему, внутри конструкции используется пищевая резина.

Способ размещения

Перед подключением необходимо уяснить способ монтажа, а, вернее, месторасположение. Выбор места будет зависеть от мощности агрегата. Чтобы создать максимально лучшее давление, то рекомендуется выбрать самую высшую точку в доме, например, утепленный чердак.

Выбранное место должно быть сухим и не иметь влажности воздуха. В противном случае на поверхности гидроаккумулятора для системы водоснабжения будет появляться конденсат, который может спровоцировать образование коррозии. И хотя бак покрыт лакокрасочным материалом, рано или поздно ржавчина возьмет свое. Плюс ко всему, выбранная поверхность должна быть прочной и ровной.

Схемы подключения

Теперь подробно ознакомимся с тем, по какой схеме можно производить установку гидроаккумулятора для систем водоснабжения своими руками. Рассмотрим две схемы с погружным и поверхностным насосом.

Подключение гидроаккумулятора с поверхностным насосом

Прежде всего осуществляется проверка уровня давления в емкости. Как правило, оно должно быть меньше чем у насоса, которое выставляется на реле до 1 бара. Для подключения необходим специальный штуцер, у которого 5 разных выходов. Каждый выход предназначается для определенных целей. Плюс ко всему, вам следует купить реле давление.

Что касается специального штуцера на пять выходов, то через него осуществляется подключение следующих элементов:

Для подключения насоса.
Реле давления.
Манометр.
Для подключения водопровода.

Для начала подключение можно выполнить через жесткий шланг. После этого к штуцеру прикручивается реле давление и манометр, указывающий уровень давления. Также следует подключить трубу, которая будет направляться к насосу.

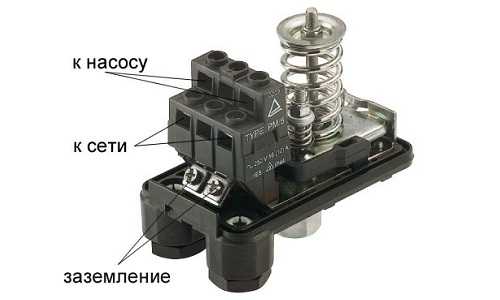

При подключении реле давления, крайне важно учитывать следующие моменты. На самом устройстве имеется верхняя крышка. Ее следует аккуратно снять. Под ней вы найдете четыре контакта. Каждый контакт будет иметь надпись насос и сеть. Это значительно упрощает при подключении устройства к сети проводов, идущих от насоса. Подключение выполняется строго по указанным меткам.

Однако далеко не все производители на реле ставят подписи такого плана. Это сделано из того расчета, что монтажник в этом полностью разбирается. Если вы новичок в этом деле, то обязательно учитывайте этот фактор. Например, при покупке, убедитесь, что надписи имеются. В таком случае вам не нужно будет вызывать специалиста в этом профиле.

Важно! Абсолютно каждое соединение на устройстве следует выполнить при помощи герметика. Необходимо чтобы каждый стык был герметичным. Обычно для этой цели используется ФУМ-лента или пакля.

По завершении этих манипуляций, вам остается включить насос в сеть и отрегулировать уровень давления в гидроаккумуляторе. Плюс ко всему, вам следует убедиться, что на всех стыках отсутствует утечка.

Подключение гидроаккумулятора с погружным насосом

В этом случае насосное оборудование опускается в воду. Вся вода, поступающая из скважины, будет выталкиваться по вертикальному трубопроводу насосом. При этом исполнении, схема водоснабжения скважины гидроаккумулятором должна включать обратный клапан. Как следствие, вода не будет уходить из мембраны к насосу. В большинстве случаев, обратный клапан устанавливается сразу после насоса. Дальше идет напорный трубопровод на поверхность.

Некоторые насосы могут иметь штуцер с внутренней резьбой. В этом случае необходимо приобрести специальный переходник, на котором будет две наружные резьбы соответствующего диаметра. Это важно, ведь на обратном клапане также внутренняя резьба. В остальном подключение такое же, что и в предыдущем случае. Используется специальный переходник на пять выходов.

Определяем и выставляем давление в гидроаккумуляторе

Независимо от способа и варианта схемы установки гидроаккумулятора для системы водоснабжения, важную роль играет правильная регулировка давления во всей системе и в самом баке. Итак, в одной части находится сжатый воздух, во второй вода. При покупке, на заводе изготовителем в камере с воздухом задано давление в 1,5 атмосфер. Важно заметить, что это базовая установка независимо от типа модели и стоимости гидроаккумулятора.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. За счет этой информации вам получится осуществить правильную настройку реле давления. Более того, крайне важно осуществлять и будущий контроль уровня давления. Для этой цели предназначается манометр. Некоторые домашние мастера временно используют автомобильный манометр. Его погрешность минимальная, поэтому вполне нормальный вариант.

Если это необходимо, то уровень давления можно сократить или добавить. Для этой цели на верхней части гидроаккумулятора имеется ниппель. К нему подключается автомобильный или велосипедный насос. За счет этого давление поднимается. Если давление воздуха, наоборот, необходимо понизить, то в ниппеле есть специальный клапан. Вам следует взять острый и тонкий предмет и нажать на него.

Какое давление должно быть

Итак, важно определиться с тем, какое давление должно быть в гидроаккумуляторе. Если в частном доме будет использовать бытовая техника, то диапазон давления должен находиться в районе от 1,4 до 2,8 атмосфер. Чтобы исключить вероятность прорыва мембраны, то в системе должно быть давление немного выше, чем в самом баке, хотя бы на 0,1 атмосферы. То есть, если в гидроаккумуляторе для системы водоснабжения установлено 1,8 атмосфер, то в системе должно быть около 1,9 атмосфер. Чтобы это выставить, используется специальное устройство, известное как реле давления.

При определении уровня давления важно учитывать этажность здания. Если у вас одноэтажный дом, то давление будет ниже, чем если бы пришлось поднимать воду на второй этаж. Еще учитывается и тот факт, какое количество точек водозабора находится в доме, сколько проживает людей и какая вероятность, что одновременно будет открываться сразу несколько кранов.

Если все эти нюансы не учесть, то может происходить следующая картина. Вы принимаете душ, в то время как кто-то решил помыть посуду или использует воду для других целей. В результате уровень давления и напора воды в кране резко понизится. Согласитесь, не совсем приятная ситуация. Чтобы такого не происходило, важно правильно выставить давление на гидроаккумуляторе и другом оборудовании. А это будет возможным, если учитывать все перечисленные детали и не только.

Заключение

Итак, вот мы и рассмотрели с вами особенности использования гидроаккумулятора в системе водоснабжения. Также мы привели вам простые схемы подключения гидроаккумулятора. Как видно, ничего сложного в этом деле нет. Самое главное, правильно произвести расчет уровня давления и подобрать сам бак под потребности дома. Мы надеемся, что эта статья поможет вам разобраться в этом нелегком деле. Мы уверены в том, что вы сможете справиться с этой работой самостоятельно. Чтобы закрепить всю предоставленную теорию, предлагаем вам просмотр подготовленного видеоматериала. Он поможет вам визуально все увидеть, как происходит процесс подключения гидроаккумулятора к системе водоснабжения. Если у вас уже есть личный опыт в этом деле, то обязательно делитесь им, оставляя комментарии к этой статье.

Отправить комментарий

2proraba.com

Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

19 Апреля 2018 2018-04-19

3934

Время чтения 10 минут

Прочитать позже

Отправим материал на почту

Распечатать

Гидроаккумулятор – это обязательный компонент автономной системы водоснабжения. От правильности подключения этого устройства зависит «плавность» работы всего водопровода. Но даже правильно выполненное подключение это только полдела – еще потребуется…

В загородном доме мало просто сделать автономную систему водоснабжения. Схема водопровода должна предусматривать безотказную работу включенного в нее оборудования даже при перепадах давления в системе, ведь если подача воды будет нестабильной, есть вероятность, что бытовая техника попросту выйдет из строя. Подключение гидроаккумулятора к системе водоснабжения позволяет решить эту проблему, но для правильного выбора устройства нужно знать его особенности.

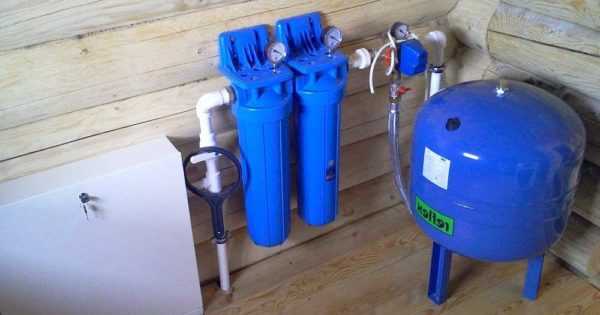

Гидроаккумулятор, подключенный к системе водоснабжения в деревянном доме

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Конструкция и разновидности

Гидроаккумулятор – это специальный герметичный металлический бак, который внутри делится надвое эластичной мембраной. Сама мембрана выполняется в виде диафрагмы или баллона. Первая крепится поперек бака, а груша – на входе около входного патрубка.

Гидроаккумуляторы оснащаются двухуровневой защитой – манометр давления и механический клапан

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и монтажа водоснабжения и канализации. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

У гидроаккумуляторов бывает разное назначение. В первую очередь устройства делятся на предназначенные для горячего и холодного водоснабжения, отопительных систем. Последние окрашены в красный цвет, а водопроводные – синие. Баки, применяемые в отоплении, как правило, меньше по объему и более доступные по цене. Обуславливается это не таким качественным материалом мембраны, ведь в обычном водопроводе питьевая вода, а в отоплении техническая.

Гидроаккумуляторы делятся также по типу размещения – устройства, располагающиеся по вертикали или горизонтали. В нижней части вертикальных моделей есть ножки, которыми они ставятся на поверхность, а некоторые модели предусматривают специальные пластины, позволяющие крепить их к стене.

Подключение гидроаккумулятора, как и подбор его характеристик – не самая простая задача

Гидроаккумуляторы, устанавливаемые в отопительных системах, оснащены радиальными мембранами, внешне напоминающими тарелки. Для водопроводных систем чаще выбираются устройства с резиновой грушей.

Принцип работы

Цикл работы разделяется на несколько этапов:

Если внутри гидроаккумулятора есть только воздух, то давление будет штатным – 1.5 атм (заводское или выставленное самостоятельно, в зависимости от давления в системе).
При активации насоса, вода набирается в грушу, из-за чего она становится больше в объеме. Воздух, расположенный между мембраной и стенкой бака, сжимается в результате заполнения бака.
Когда давление воздуха достигает выставленного давления, насос выключится, а система стабилизируется.
Если открыть кран, давление в системе упадет и воздух начнет выталкивать воду из гидроаккумулятора. Она будет течь до той поры, пока давление воздуха не опустится ниже заданной метки. Далее насос опять включится и цикл повторится.

Система настраивается таким образом, что при больших расходах воды, к примеру, если нужно набрать ванну, насос начинает качать воду транзитом, то есть без закачки в бак. Последний наберется тогда, когда перекроются все краны. Включает и отключает насос такой элемент как реле давления.

Регулировать подачу воды поможет реле давления

Это может быть интересно! В статье по следующей ссылке читайте про систему водоснабжения на даче.

Установка аккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения может различаться, так как в ходе работ используют не только погружной, но и поверхностный насос. У каждой из схем есть свои особенности подключения.

Схема с поверхностным насосом

Если вода к водопроводной системе закачивается через водопровод (то есть не нужно погружать насос), его монтируют прямо около аккумулятора. Схема подключения не имеет ничего сложного, но следует ознакомиться с нюансами.

Прежде чем осуществлять установку прибора, необходим точный расчет рабочего и минимального давления. В различных системах выставляется разное давление, но если рассматривается стандартная, небольшая система, то стандарт здесь – это давление в 1.5 атм. Бывает, что в системах подключен прибор, которому для работы необходимо высокое давление, поэтому параметр увеличивается вплоть до 6 атм, но не больше, так как это способно негативно сказаться на трубах и их соединительных элементах.

Схема с погружным насосом

Схема установки гидроаккумулятора в систему водоснабжения с использованием погружной модели насоса. Данный случай актуален, если вода для системы черпается из скважины или насоса, установленного под землей.

Насос с гидроаккумулятором в колодце

Описываемая схема имеет ключевую особенность – в систему монтируется обратный клапан. Это устройство предотвращает обратную утечку закачанной воды. Устанавливать обратный клапан следует до того, как будут подключены последующие элементы системы. Его монтируют напрямую к насосу (одним концом), а к другому подсоединяется трубопровод, ведущий к гидроаккумулятору.

Порядок подключения аккумулятора к насосу следующий:

В первую очередь измеряют глубину, куда будет опускаться насос (он должен быть расположен над поверхностью дна колодца или скважины на 30 см). Расстояние удобно измерять веревкой, к которой крепится груз;
Насос, к которому уже подключен клапан, опускают в скважину и фиксируют при помощи страховочного троса;
Трубу от насоса, которая выходит на поверхность, подводят к реле давления воды, для чего применяют специальный штуцер;
К штуцеру также подключают гидроаккумулятор, потребляющий водопровод и систему управления. Исходя из этого, наиболее оптимален штуцер с пятью разъемами. Важно, чтобы все соединения были герметичными, для чего отлично подходит ФУМ-лента или обычная пакля, которую предварительно следует пропитать герметиком.

Как происходит подключение погружного насоса и гидроаккумулятора, смотрите в видеоролике:

Если планируется установка гидроаккумулятора, то важно знать, как определить критическое давление. Отталкиваясь от рабочего значения, сперва следует определиться с минимальным давлением, то есть тем, при котором начинает работать насос. На это значение выставляется реле давления. Далее измеряется давление в пустом аккумуляторе. Результат должен быть ниже критического параметра примерно на 0.5 – 1 атм. Затем осуществляется сборка системы. Ее центр, как и в предыдущей ситуации – штуцер с пятью разъемами, куда по очереди подключают: аккумулятор, трубу от насоса (он подключен к источнику воды), бытовой водопровод, реле и манометр.

Это может быть интересно! В статье по следующей ссылке читайте про систему отопления в частном доме.

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;
Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;
Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;
Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;
Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Заключение

Гидроаккумулятор – специальное устройство, задача которого заключается в стабилизации давления в водопроводной системе. Важно правильно провести монтаж гидроаккумулятора для систем водоснабжения, но также следует внимательно отнестись к выбору устройства. В процессе работ учитывается множество разнообразных параметров, начиная с места монтажа прибора и заканчивая выбором объема емкости. Немаловажно также разбираться, как устроен сам агрегат. Эти знания позволят собрать надежную и стабильную водопроводную систему.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Как установить гидроаккумулятор для систем водоснабжения

Как подключить гидроаккумулятор к погружному насосу: схема и видеоинструкция

При обустройстве автономной системы водоснабжения необходимо добиться стабильного давления в сети. Скачки напора, гидравлические удары сказываются на комфорте использования коммуникаций и, что еще важнее, могут стать причиной поломок бытовой техники. Чтобы нормализовать работу водопровода, устанавливают гидроаккумуляторы. В автономных системах они выполняют те же функции, что и водонапорные башни в централизованных сетях. Гидроаккумулятор – это основной узел, соединяющий насосную группу с внутренним водопроводом. Как подключить гидроаккумулятор к погружному насосу? Как правильно его подобрать и установить?

Содержание

Гидробаки бывают разных форм, объемов и конфигураций. Для каждой системы можно подобрать оптимальный вариант

Основные элементы конструкции – корпус, мембрана и ниппель. Корпус накопительного бака представляет собой герметичный баллон, рассчитанный на работу под давлением 1,5-6 атмосфер. Максимальная нагрузка – 10 атмосфер. У горловины корпуса закреплена мембрана, доступ в которую открыт только через специальный фланец с клапаном. С противоположной стороны врезан ниппель, через который в бак закачивают воздух. Вся конструкция установлена на ножки.

В зависимости от конфигурации различают вертикальные и горизонтальные накопительные баки. Они работают по одному принципу с той разницей, что у вертикальных моделей большого объема (свыше 50 л) есть специальный клапан, через который стравливают воздух. Это необходимо потому, что во время работы водопроводной системы постепенно накапливаются излишки воздуха. Поэтому в вертикальные гидроаккумуляторы сверху устанавливают клапан, а в горизонтальных – слив или кран. В баках малого объема воздух стравливают, полностью сливая воду.

Схема конструкции накопительного бака

Чтобы насос нормально отслужил свой положенный срок, его нужно эксплуатировать в режиме, предусмотренном техническими характеристиками. Погружное оборудование должно включаться не чаще 5-20 раз в минуту (точные показатели указаны в документации к конкретной модели).

Реле давления отдает команду на включение насоса, когда напор в системе падает до заданных параметров. Если не установлен гидроаккумулятор, давление падает даже при минимальном расходе воды, и оборудование будет постоянно включаться-выключаться. Это приведет к его быстрому износу, поломкам.

К схеме водоснабжения подключают накопительный бак, что позволяет уменьшить частоту включений-выключений насоса и продлить срок его службы. Объем прибора подбирают также с учетом интенсивности водопотребления, мощности и высоты установки насоса.

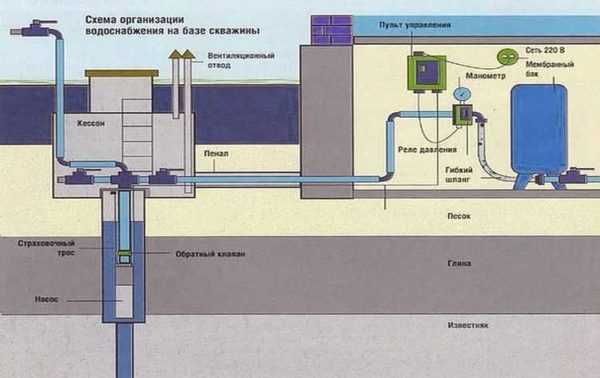

Схема: место установки гидробака в автономной водопроводной сети

От смонтированного насоса отводят напорный шланг и через коллектор на пять разъемов («пятерник») подключают к реле давления.
От «пятерника» отводят поток на гидробак.
Один патрубок коллектора подсоединяют к водопроводной сети, еще один – с блоком управления.
Между «пятерником» и насосом врезают обратный клапан. Он нужен, чтобы при остановке работы насоса вода не сливалась обратно в колодец или скважину.

Схема подключения накопительного бака

Гидроаккумулятор крепят к полу через резиновые прокладки. Для подключения к трубам используют гибкие переходники. Если прибор новый или долго не использовался, в первый раз его следует заполнять очень аккуратно, чтобы не повредить мембрану, которая может слипнуться от долгого бездействия. Перед заполнением желательно удалить весь воздух.

Место для монтажа гидроаккумулятора выбирают так, чтобы к нему был свободный доступ для обслуживания. Если нет навыков, лучше не рисковать и не устанавливать прибор самостоятельно, а обратиться к более компетентным людям, особенно если приходится подключать два погружных насоса к одному гидроаккумулятору.

Подключение и установка гидроаккумулятора

Новые гидроаккумуляторы настраивают на заводе-производителе. Обычно давление составляет 1.5 атмосфер. Однако до момента продажи может пройти много времени, и показатели падают. Поэтому первое, что нужно проверить – давление. Для контроля подойдет электронный или механический манометр. Можно использовать автомобильный.

Некоторые модели гидробаков специально комплектуются манометрами. Но можно выбрать любой прибор. Главное, чтобы он был точным. Даже 0.5 атмосфер сказываются на работе накопителя. По этой же причине лучше не пользоваться пластиковыми китайскими манометрами. Они редко показывают точные данные.

Если нужно добиться высокого давления в сети, оставляют «заводские» 1.5 атмосфер. Если же вода будет использоваться только для бытовых домашних нужд, можно снизить показатель до 1 атмосферы. Чем выше давление, тем больше воздуха в гидробаке и меньше объем воды. Поэтому многие владельцы домов стравливают лишний воздух, чтобы увеличить емкость бака и снизить частоту включений насоса.

На реле давления настраивают верхний и нижний пределы, по которым будет включаться и выключаться насос. Для этого под крышкой прибора предусмотрены две гайки и пружины. С их помощью можно отрегулировать настройки. Оптимальная разница между давлением на включение и выключение – 1-2 атмосферы. Слишком большой перепад тоже нежелателен, т.к. это приведет к быстрому износу мембраны гидробака.

Таблица расчета гидроаккумулятора

При выборе модели гидробака нужно не только определиться с нужным объемом, техническими характеристиками, но и выяснить, из какого материала изготовлена мембрана. У продавца обязательно должны быть сертификаты соответствия, санитарно-гигиеническое заключение, в которых указана сфера применения накопителя. Нужно выбирать модель, предназначенную для систем с холодной питьевой водой.

Что касается фирм-производителей, то хорошо себя зарекомендовали марки Aguasistem, Varem, Wester Line, Zilmet, Reflex. Гидробаки комплектуются запасными фланцами и мембранами. При покупке убедитесь, что они есть в наличии. Если гидроаккумулятор выбран и установлен правильно, в сухом месте, а владелец вовремя проводит техническое обслуживание, прибор прослужит долгие годы.

Рекомендуем похожие статьи

Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
Устройство дачного водопровода с погружным насосом: схема и оборудование

Как выглядит и устанавливается гидроаккумулятор для систем водоснабжения: схемы

Гидроаккумулятор для систем водоснабжения позволяет свести к минимуму возможные аварии водопровода. Это устройство помогает решить множество проблем, и даже если произойдет сбой электроснабжения на вашем участке, вы всегда будете иметь небольшие запасы воды в баке.

Практически все хозяева загородных домов знают, как опасны скачки давления в водопроводной сети и как сложно предвидеть, когда случится следующий сбой, чтобы избежать поломки бытовой техники, подключенной к водопроводу. Эту проблему тоже поможет решить установка гидроаккумулятора. Такие устройства применяются и в системах автономного отопления.

Разновидности гидроаккумуляторов

Внешне гидроаккумуляторы для водоснабжения окрашивают в синий цвет. Они бывают объемами 24, 50, 100 л и более. Могут устанавливаться вертикально или горизонтально. Гидроаккумулятор для систем отопления окрашивают в ярко-красный.

Гидроаккумулятор представляет собой резервуар из металла. Внутри расположена мембрана или груша, сделанная из резины. Мембрана прикрепляется к баку гидроаккумулятора фланцем с патрубком. Опционально устройство гидроаккумулятора дополнительно состоит из таких деталей:

ниппель для закачки воздуха;
установочные ножки;
манометр;
платформа для насоса.

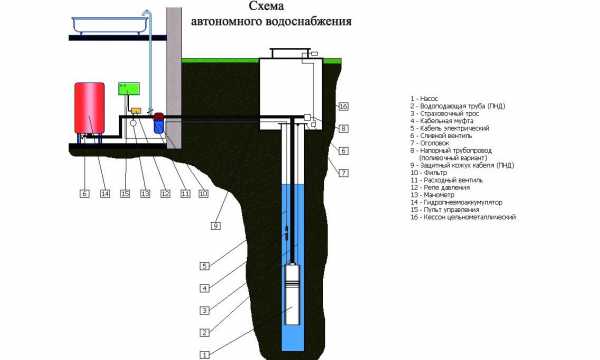

Рисунок 1. Схема водоснабжения.

Аппарат накапливает в резервуаре воду, которая постоянно находится под давлением 1,5 бар. Оно создается в гидроаккумуляторах под воздействием воздуха, а в производственных типах устройства давление образуется под действием инертного газа. Можно закачивать в резервуар сжатый воздух обычным насосом. Когда вода накапливается в корпусе устройства, сжатый воздух препятствует разрыву мембраны, которая имеет вид груши, и оказывает сопротивление. Вследствие этого выполняется регуляция давления воды для насоса, схема подключения которого разрабатывается предварительно. Подробнее можно посмотреть на рис. 1.

Все гидроаккумуляторы между собой отличаются, их есть несколько видов по типу назначения:

для горячей воды;
для холодной воды;
для систем отопления (принцип работы гидроаккумулятора заключается в том, что в него уходит избыточное давление при нагреве теплоносителя).

Устройство для холодной воды способно накапливать в баке, а затем равномерно подавать воду в водопровод, при этом защищая его от скачков давления. Гидроаккумуляторы для горячей воды характеризуются тем, что они способны нормально функционировать при высоких температурах.

Рисунок 2. Реле давления к насосу.

Принцип работы гидроаккумулятора и подключение насоса

Из колодца насос качает воду в резервуар гидроаккумулятора по водопроводным трубам. Процесс накачки длится до тех пор, пока давление не достигает установленной отметки. Регулировать отметку можно на реле давления воды для насоса.

Как правило, реле давления воды для насоса стоит на отметке 1-3 атм. Когда достигнута отметка, насос самостоятельно отключается. Частота включений и отключений насоса зависит от вместительности гидроаккумулятора.

Монтаж гидроаккумулятора проводится специалистами. От места положения аппарата корпус не пострадает, но нежелателен монтаж в помещениях с повышенной влажностью воздуха. Установка гидроаккумулятора должна проводиться согласно с инструкциями к устройству, в противном случае система будет давать сбой. Ни в коем случае не устанавливайте аппараты с видимыми внешними повреждениями.

Перед установкой определитесь с оптимальным местом, где будет стоять устройство, учитывайте вес оборудования вместе с водой. Есть ряд случаев, когда может потребоваться экстренное сливание воды с гидроаккумулятора, поэтому об этом следует тоже позаботиться заранее. Помещение, в котором будет находиться гидроаккумулятор, должно быть теплым, так как замерзание воды в нем недопустимо.

Подключение гидроаккумулятора проходит в несколько этапов:

Изначально проводят проверку давления, которое создается воздухом внутри бака, оно обязательно должно быть в диапазоне от 0,2-1 бар.
Далее проводят проверку оборудования и присоединяют штуцер к баку. Соединением может служить жесткий шланг.
По очереди присоединяют остальные элементы аккумулятора, такие как манометр, реле, труба, которая ведет к насосу.
Проводят тестирование всей системы на отсутствие протечек, особое внимание нужно уделить местам соединения. Выполняя включения воды, нужно следить за герметичностью резьбовых соединений. Чтобы плотность прилегания была больше, можно использовать герметик.
Схема подключения реле давления требует особой тщательности. Внутри бака, а именно под его крышкой, есть надписи на контактах «сеть» и «насос», очень важно не спутать провода при подключении реле давления к насосу (рис. 2).

Рисунок 3. Клапан.

Вариант подключения погружного насоса в водопровод несколько отличается от схемы подключения гидроаккумулятора для систем водоснабжения поверхностного типа. Погружной насос от поверхностного вида принципиально отличается тем, что корпус оборудования находится там, откуда будет качаться вода, это может быть скважина. В такой системе главную роль играет клапан, он предназначается для страховки водопроводной системы от того, что вода будет постоянно убегать обратно в скважину (рис. 3).

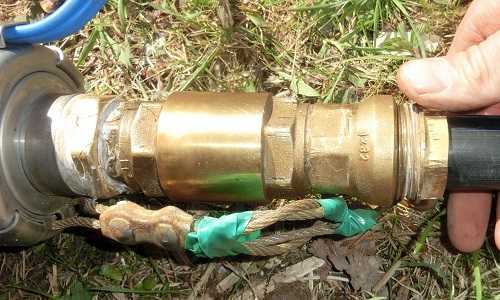

Сперва клапан устанавливают, а уже потом начинают подключать глубинный насос в водопровод. В гидроаккумуляторах больше 100 л используют особый клапан, который предназначается для стравливания воздуха, выделяемого из воды. Большое давление может легко повредить одноступенчатый клапан, поэтому используют двухступенчатые клапаны и усиленное соединение.

Выбор гидроаккумулятора

Как правильно выбрать гидроаккумулятор, знают немногие, поэтому после покупки сталкиваются с рядом проблем в его работе. На сегодняшний день производители данного оборудования выпускают огромный ассортимент гидроаккумуляторов, которые монтируются в водопровод различных размеров.

Рисунок 4. Схема подключения к водопроводу.

Первым и самым важным фактором при выборе устройства является объем воды, который требуется для обслуживания вашего дома или целого участка. Самый маленький объем бака в гидроаккумуляторах составляет 24 л. Этого вполне хватает, чтобы обеспечить водой семью из 2 человек с учетом кухни, душа, туалета и даже полива огорода. Если предусматриваются потребления воды в большем количестве, то можно обратить внимание на баки с объемом в 50 л. Важно просчитать, сколько бытовых устройств в вашем доме будет работать, потребляя воду, и приблизительное число жильцов, которые будут пользоваться водопроводом.

Вторым не менее важным фактором является давление в водопроводной системе. В гидроаккумуляторе не должно быть давление ниже, чем в системе водоснабжения. Трубы высотой в 10 м дают давление в 1 бар, а кран работает нормально при 0,5 бар. Вам нужно, чтобы давление в гидроаккумуляторе не было меньше суммы вышеуказанных значений, то есть меньше 1,5 бар. Большинство современных производителей выпускает агрегаты, которые обеспечивают потребителям именно эту цифру.

Принимайте во внимание при выборе гидроаккумулятора место его нахождения, так как есть варианты со специальным креплением, горизонтальной и вертикальной компоновки. Важно обратить внимание и на то, из чего сделана мембрана, так как ее материал должен соответствовать нагрузке, которая будет создаваться. Для питьевых целей в гидроаккумуляторы вставляют один тип мембраны, а для отопительных приборов совершенно другой.

Купить или сделать своими руками?

Очень хорошо себя зарекомендовал в работе гидроаккумулятор Джилекс.

Он отвечает всем потребностям людей на загородных участках, так как производится в нескольких вариантах объема. Гидроаккумулятор Джилекс очень простой в эксплуатации и понятный в монтаже, справиться с его установкой смогут даже начинающие мастера. Важно отметить, что гидроаккумулятор Джилекс имеет доступную стоимость и при этом полностью окупает себя за кратчайшие сроки.

Гидроаккумулятор своими руками сделать можно, но это будет проблематично, так как вам потребуется емкость соответствующего объема с идеально ровными и гладкими стенками, чтобы во время работы не повреждалась мембрана или груша. Если у вас нет соответствующих навыков в монтаже подобных конструкций, лучше не тратить времени и сил на изготовление устройства, а сразу купить гидроаккумулятор Джилекс.

То же касается монтажа конструкции, он должен осуществляться опытными специалистами, так как в большинстве случаев именно из-за неправильной сборки появляются сбои в работе системы. Их могут вызвать такие мелочи, как несоответствие диаметра труб или неотрегулированное давление. Эксперименты в данном случае ни к чему, от правильности установки зависит нормальное водоснабжение вашего участка.

Теперь вам известно, зачем нужен гидроаккумулятор. А для начинающих монтажников приведены возможные схемы подключения его к водопроводу (рис. 4).

Смотрите также

20.07.2016 Что такое кран Маевского
22.06.2016 Домашнему мастеру: бурение скважин на воду своими руками
13.07.2016 Как сделать септик при высоких грунтовых водах своими руками

Как правильно выбрать и установить гидроаккумулятор?

Незаменимым устройством в современных системах водоснабжения является не только насос. Очень часто его дополняют гидроаккумулятором, который может идти как в комплекте с насосом, так и покупаться и устанавливаться отдельно.

Бак-гидроаккумулятор Wester, горизонтальный.

Установка гидроаккумулятора является весьма полезным решением, которое повышает качество работы системы водоснабжения. Рассмотрим подробнее, как именно устроен этот механизм, как он работает и как монтируется.

1 Устройство гидроаккумулятора и принцип его работы

Вначале опишем устройство гидроаккумулятора: это емкость, имеющая металлический корпус, внутри которого располагается мембрана (или же баллон, в зависимости от конструкции). Между нею и стенками корпуса создано давление – благодаря закачанному в пространство сжатому воздуху.

Чаще всего установка применяется в водоснабжении, однако также актуально применять гидроаккумулятор для отопления – для этого он также подходит.

Задачи механизма следующие:

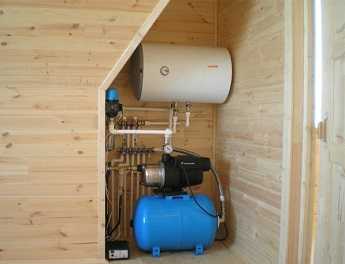

Пример расположения гидроаккумулятора, коллектора и водонагревателя.

Накопление воды.
Поддержание стабильного давления в системе.
Обеспечение системы водой, когда насос не работает.

Принцип действия следующий: вода поступает в мембрану, нагнетаемая насосом. Мембрана наполняется и заполняет пространство внутри корпуса (естественно – на определенный объем).

С другой стороны на воду начинает давить закачанный воздух, тем самым вытесняя ее в систему водоснабжения. Насос при этом работает до определенного момента – пока давление воды внутри бака не достигнет определенного предела.

После этого агрегат отключается, и «выдавливать» воду в сеть начинает уже воздух, воздействующий на мембрану. Ну а когда жидкость из емкости уйдет, и давление опустится до определенной (только теперь уже – минимальной) отметки – насос вновь включится в работу от автоматического блока управления.
к меню ↑

1.1 Классификация гидроаккумуляторов по различным параметрам

Ассортимент изделий на рынке достаточно обширный, так что для покупателя будет полезным предварительно узнать о том, какими именно они бывают, как классифицируются, и какую модель лучше выбрать.

Различия заключаются в целом ряде факторов, о каждом из которых следует упомянуть.

Горизонтальные баки-гидроаккумуляторы различного объема.

По расположению емкости — устройство может быть как горизонтальным, так и вертикальным.

По виду рабочей части — тоже могут быть отличия. В этом плане имеется две вариации: мембрана или баллон. В первом случае пространство внутри емкости разделено на две части мембраной: в одну – поступает вода, во вторую – закачан воздух.

Во втором случае внутри емкости заключен эластичный баллон, в который поступает жидкость, а воздух – закачан в свободное пространство между его стенками и стенками корпуса.

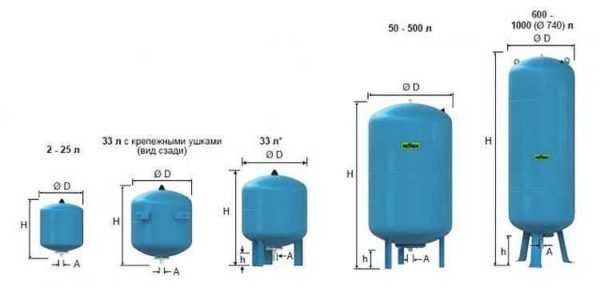

Отдельно требуется упомянуть об объеме – это, по сути, ключевой параметр любой емкости. Наиболее популярные типоразмеры – это 24, 50, 100 и 200 литров. Однако в продаже можно найти и емкости другого объема – на 6, 12 или наоборот – на 300 литров.

Бывают также и более крупные устройства – к примеру, гидроаккумулятор Aquasystem, который может быть объемом и до 2000 литров. Меньшую вместимость имеет гидроаккумулятор Reflex – наибольшая модель имеет объем 1000 литров. Такие же пределы имеет и гидроаккумулятор Wester.

Также детального внимания заслуживает материал, из которого выполняется мембрана (баллон). Это может быть либо бутил, либо каучук. Отличия достаточно серьезные:

Внешний вид мембраны различного объема.

бутил имеет верхний температурный предел в +99 градусов;
у каучука эта отметка ниже – только +50 градусов.

Это очень важный нюанс для тех, кто выбирает устройство для отопления. Однако чаще всего устройства современных производителей (тот же гидроаккумулятор Aquasystem) используют именно бутил.

Ну и напоследок требуется упомянуть о производителях изделий этого типа. Выше уже упоминалось несколько наименований, которые пользуются наибольшей популярностью. Это гидроаккумулятор Wester и Aquasystem. Модели этих марок входят в высокобюджетный сегмент, однако и качество имеют соответствующее.

Гидроаккумулятор Reflex стоит уже дешевле, но при этом в качестве практически не уступает. Помимо этих названий можно выделить еще Джилекс, который достаточно популярен на российском рынке своими положительными качествами: дешевизной и надежностью.
к меню ↑

1.2 Как правильно произвести расчет объема гидроаккумулятора?

В принципе основной момент, заслуживающий внимания – это объем бака. Выше также упоминалось и об материале мембраны (баллона), однако для отопления такие устройства используются реже, поэтому внимание мы будем заострять именно на вместимости.

Сразу следует сказать, что модели на несколько сотен литров (к примеру – гидроаккумулятор Aquasystem VAV 2000 на 2000 литров или гидроаккумулятор Wester Line WAV 1000 – на 1000) подходят для обеспечения водой больших зданий (гостиниц, больниц – к примеру).

Пример размещения вертикального гидроаккумулятора в санузле.

Для обычного жилого дома такого объема будет много, и покупка такой модели будет излишней тратой денег. Тем более что стоят они достаточно много: к примеру, упомянутый гидроаккумулятор Wester Line WAV 1000 обойдется более чем в 10 тысяч долларов, а гидроаккумулятор Aquasystem VAV 2000 – и вовсе в три десятка.

Для коттеджа, в котором постоянно проживает 3-4 человека, будет достаточно емкости объемом до 100-200 литров (и это – с огромным запасом). Часто покупатели в таких условиях ограничиваются моделями по 24-50 литров (к примеру – гидроаккумулятор Aquasystem VAV 50 или гидроаккумулятор Wester Line WAV 50).

Увеличение до 100-200 литров актуально, если жителей в доме больше, и/или имеется большое количество точек водозабора (2 унитаза и 5-10 кранов – к примеру). В этом случае следует обратить внимание на гидроаккумулятор Wester Line WAV 100 или гидроаккумулятор Aquasystem VAV 100.

Для точности приведем более подробный расчет, который поможет покупателю точнее подобрать подходяще устройство.

Изначально напомним, что насос с усредненными характеристиками может включаться не чаще 1 раза в 1 минуту (в противном случае работа автоматического блока может ухудшаться). При этом его производительность составляет около 28-30 литров в минуту (т.е. около 1.8 «кубов» в час) – опять-таки, в среднем, для большинства бытовых моделей.

Делая расчет, требуется также учитывать, в любой модели объем воды составляет только половину емкости – остальное пространство занимает сжатый воздух. Таким образом можно подсчитать, что при использовании насоса с упомянутой производительностью Вам подойдет бак на 60-80 литров (к примеру – все тот же гидроаккумулятор Aquasystem модели VAO 80).

Если взять устройство с запасом, которое позволит снизить количество автоматического включения-выключения насоса – то можно обратить внимание на гидроаккумулятор Wester Line WAO 100 (соответственно, на 100 литров).

Вышеприведенный расчет является примерным – на самом деле для того, чтобы выбрать устройство, требуется учитывать еще некоторые параметры. Речь идет об объемах, расходуемых в пиковое время (утром и вечером).

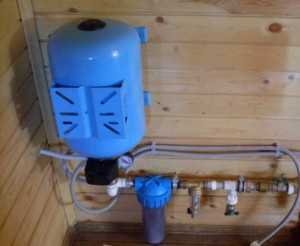

Пример расположения вертикального бака-гидроаккумулятора в помещении.

Для этого требуется знать расход основных потребителей:

туалет – до 1.3 литра в минуту;
душ – до 10 литров;
мойка/раковина – до 8 литров.

Выполнив нехитрый расчет – сложив числа – можно понять, что упомянутых выше 60-80 литров вполне достаточно: ведь в сумме получается только 20 литров. А вот если в Вашем доме много людей, которые утром используют 2 санузла – тогда лучше задуматься о покупке модели вместительнее (гидроаккумулятор Reflex DE 100 на 100 литров или уже упоминавшийся гидроаккумулятор Wester Line WAO 100).

Ну а если планируется запитывать от емкости еще и полив в летнее время года – тогда уже актуальным будет покупка бака на большее количество литров: к примеру такого, как гидроаккумулятор Aquasystem VAO 200.

На всякий случай упомянем о расценках на столь часто упоминаемые модели – покупателю наверняка будет полезно узнать и об этом:

гидроаккумулятор Reflex DE 80 HW – около 150$;
гидроаккумулятор Wester Line WAO 50 – около 75$;
гидроаккумулятор Aquasystem VAV 80 – около 100.

Цифры в маркировке моделей обозначают, само собой, вместимость, указываемую в литрах.

Ну а для тех, чей расчет показал слишком большое число – будет актуальным выбрать модели крупнее:

Гидроаккумулятор в разрезе: внутреннее устройство емкости.

гидроаккумулятор Reflex DE 200 (на 200 литров, соответственно) – около 280$;
гидроаккумулятор Wester Line WAV 300 – около 300$;
гидроаккумулятор Aquasystem VAV 200 – около 450$.

При выборе учитывайте еще и следующие моменты:

меньше объем – чаще включается насос;
меньше объем – чаще и сильнее меняется давление в водопроводе.

Вдобавок во вместительном баке можно просто-напросто «хранить» больше воды, и если внезапно пропадет электричество – у Вас будет больший запас.
к меню ↑

2 Этапы и нюансы монтажа гидроаккумулятора

С тем, как выполнить расчет и как выбрать устройство – разобрались. Теперь же требуется упомянуть о том, как именно выполняется подключение гидроаккумулятора к системе водоснабжения. При желании эту работу можно выполнить своими руками – если следовать приведенным ниже советам, то сложностей возникнуть не должно.

При этом не важно, какая именно модель подключается – гидроаккумулятор Reflex на пару десятков литров или же бак на 300 литров.

Подготовка выглядит следующим образом:

Пример подключения гидроаккумулятора к водопроводной системе.

Прежде всего – нужно выбрать место, где будет стоять оборудование: станция автоматического водоснабжения и, собственно, сам бак. Их не обязательно располагать рядом, но чаще всего это делается именно так.
Проверяется давление внутри емкости. Необходимо, чтобы этот показатель был примерно на 0.2-1 атмосферы ниже, чем параметр, установленный на реле автоматического пуска насоса. В противном случае его можно (и нужно) подрегулировать своими руками.

Теперь требуется позаботиться о необходимых деталях для подключения:

Штуцер, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для самой водопроводной линии.
Манометр (со шкалой до 10 атмосфер).
ФУМ-лента (для герметизации соединений).
Реле регулировки давления .

Теперь – рассмотрим, как именно своими руками можно произвести подключение:

Штуцер подсоединяется к емкости, используя шланг.
К другим выходам штуцера подключаются манометр, реле, насос и водопроводная труба. Каждое соединение предварительно уплотняется ФУМ-лентой.

По завершению работы следует выполнить пробный пуск насоса – чтобы определить герметичность системы. Для этого требуется тщательно осмотреть места соединения: по ним не должно быть утечек.

Подключая своими руками реле давления, обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их две – это «Сеть» и «Насос». и перепутать их ни в коем случае нельзя. Возможно, что этих меток и вовсе не окажется (бывает и такое у некоторых моделей) – в этом случае своими руками подключение рекомендуется не выполнять, а воспользоваться помощью электрика.
к меню ↑

2.1 Описание устройства и принципа работы гидроаккумулятора (видео)

Зачем нужен датчик протока воды для насоса?

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в.

Зачем нужен насос высокого давления для воды?

Вакуумный циркуляционный насос в 12 вольт, обеспечивающий повышение уровня давления воды в водопроводной магистрали применяется для того, чтобы производить.

Зачем нужен пластиковый кессон для скважины?

Обеспечение постоянным водоснабжением в домах частного типа, которые не подключены к централизованной системе уже давно стало нормой. Для этого активно.

Как устроен фильтр для очистки воды для скважины?

Скважина, как независимый источник водоснабжения, обладает огромным количеством достоинств, и всё было бы просто прекрасно, если бы не одна ложка дегтя: вода.

Источники: http://aqua-guru.ru/nasos/kak-podklyuchit-gidroakkumulyator.html, http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/gidroakkumulyator-dlya-sistem-vodosnabzheniya.html, http://byreniepro.ru/vodosnabzhenie/ustanovka-gidroakkumulatora.html

santex1.ru

Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. О преимуществах применения гидроаккумулятора далее мы и расскажем.

Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Содержание статьи:

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

камеры для воды;
диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
гнезда с клапаном;
патрубка подсоединения к системе.

Гидробаки с мембраной баллонного типа состоят из:

камеры для воды;
баллона мембраны, который закреплен на входе около входного патрубка;
гнезда с клапаном; газовой камеры;
патрубка подсоединения к системе.

Гидробаки предназначены для:

холодного водоснабжения;
горячего водоснабжения;
системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами. В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Таким образом, гидроаккумулятор выполняет следующие функции:

сглаживающую – помогает избежать гидроудары;
поддерживающую – совместно с реле поддерживается стабильное давление воды;
защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

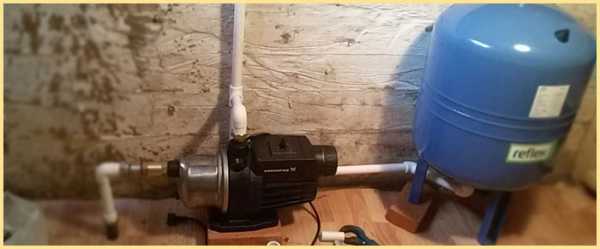

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

Опускаем насос в скважину;
Необходимо закрепить страховочный трос, который удерживает насос;
Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
Открывается крышка реле и включается насос для заполнения системы водой.
После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
Все настройки должны проводиться при выключенном насосном оборудовании.
После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

Погружной насос перекачивает воду из скважины в гидробак;
По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.

Подключаются второй и последующие баки просто, при помощи вкрученного тройника. К одному входу подключается насос (пятивыводной штуцер), а к другому новый гидробак.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидробаков продлит срок службы Вашего насоса, т.к. его придется включать реже.

iseptick.ru

Установка гидроаккумулятора: устройство, расчет

Содержание

Бак-гидроаккумулятор Wester, горизонтальный.

Устройство гидроаккумулятора и принцип его работы

Задачи механизма следующие:

Пример расположения гидроаккумулятора, коллектора и водонагревателя.

Накопление воды.
Поддержание стабильного давления в системе.
Обеспечение системы водой, когда насос не работает.

Классификация гидроаккумуляторов по различным параметрам

Различия заключаются в целом ряде факторов, о каждом из которых следует упомянуть.

Горизонтальные баки-гидроаккумуляторы различного объема.

По расположению емкости — устройство может быть как горизонтальным, так и вертикальным.

Внешний вид мембраны различного объема.

бутил имеет верхний температурный предел в +99 градусов;
у каучука эта отметка ниже – только +50 градусов.

Как правильно произвести расчет объема гидроаккумулятора?

Пример размещения вертикального гидроаккумулятора в санузле.

Пример расположения вертикального бака-гидроаккумулятора в помещении.

Для этого требуется знать расход основных потребителей:

туалет – до 1.3 литра в минуту;
душ – до 10 литров;
мойка/раковина – до 8 литров.

гидроаккумулятор Reflex DE 80 HW – около 150$;
гидроаккумулятор Wester Line WAO 50 – около 75$;
гидроаккумулятор Aquasystem VAV 80 – около 100.

Цифры в маркировке моделей обозначают, само собой, вместимость, указываемую в литрах.

Ну а для тех, чей расчет показал слишком большое число – будет актуальным выбрать модели крупнее:

Гидроаккумулятор в разрезе: внутреннее устройство емкости.

гидроаккумулятор Reflex DE 200 (на 200 литров, соответственно) – около 280$;
гидроаккумулятор Wester Line WAV 300 – около 300$;
гидроаккумулятор Aquasystem VAV 200 – около 450$.

При выборе учитывайте еще и следующие моменты:

меньше объем – чаще включается насос;
меньше объем – чаще и сильнее меняется давление в водопроводе.

Этапы и нюансы монтажа гидроаккумулятора

Подготовка выглядит следующим образом:

Пример подключения гидроаккумулятора к водопроводной системе.

Прежде всего – нужно выбрать место, где будет стоять оборудование: станция автоматического водоснабжения и, собственно, сам бак. Их не обязательно располагать рядом, но чаще всего это делается именно так.
Проверяется давление внутри емкости. Необходимо, чтобы этот показатель был примерно на 0.2-1 атмосферы ниже, чем параметр, установленный на реле автоматического пуска насоса. В противном случае его можно (и нужно) подрегулировать своими руками.

Теперь требуется позаботиться о необходимых деталях для подключения:

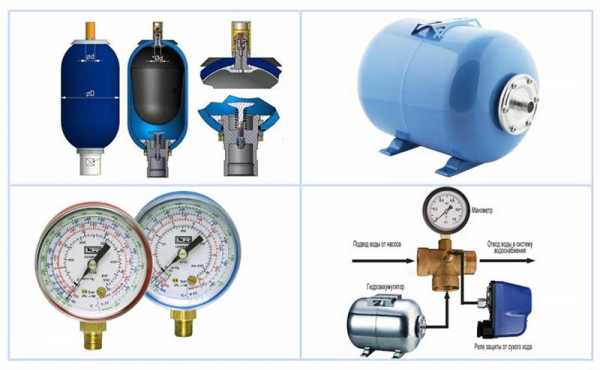

Штуцер, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для самой водопроводной линии.
Манометр (со шкалой до 10 атмосфер).
ФУМ-лента (для герметизации соединений).
Реле регулировки давления.

Теперь – рассмотрим, как именно своими руками можно произвести подключение:

Штуцер подсоединяется к емкости, используя шланг.
К другим выходам штуцера подключаются манометр, реле, насос и водопроводная труба. Каждое соединение предварительно уплотняется ФУМ-лентой.

Подключая своими руками реле давления, обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их две – это «Сеть» и «Насос», и перепутать их ни в коем случае нельзя. Возможно, что этих меток и вовсе не окажется (бывает и такое у некоторых моделей) – в этом случае своими руками подключение рекомендуется не выполнять, а воспользоваться помощью электрика.
к меню ↑

Описание устройства и принципа работы гидроаккумулятора (видео)

Главная страница » Водоснабжение дома и дачи
byreniepro.ru
Где лучше установить гидроаккумулятор для систем водоснабжения
Как установить гидроаккумулятор для системы водоснабжения: подробная видеоинструкция
Основными элементами любых автономных систем водоснабжения являются источник воды (в его качестве может использоваться колодец, песчаная или артезианская скважина, обычная цистерна или даже большая пластиковая емкость) и насосное оборудование, обеспечивающее подъем воды в систему. Кроме того, вам не обойтись без гидроаккумулятора – так называемого мембранного бака, который выполняет сразу несколько важных функций:
компенсация гидроударов, избежать которых практически невозможно. Особенно в том случае, если вы используете глубинный насос;
обеспечение равномерного напора воды, предотвращение перепадов давления;
продление срока эксплуатации насоса. Установка гидроаккумулятора позволяет устройству включаться гораздо реже, так как в баке создается определенный запас воды.
Монтаж гидроаккумулятора представляет собой весьма простую процедуру. Однако, чтобы обеспечить безупречную работу системы водоснабжения, вам необходимо правильно подобрать мембранный бак, а также следовать всем изложенным ниже рекомендациям по установке устройства своими руками.
Как правильно выбрать гидроаккумулятор
Подбор аккумулирующего оборудования – это очень ответственный процесс. Одним из основных критериев, которые следует учитывать, является объем мембранного бака. Если он будет недостаточным, это приведет к очень частому включению насоса и его быстрому выходу из строя. Кроме того, небольшие емкости вряд ли будут эффективными в борьбе с негативным воздействием гидроударов.
Установка слишком массивного устройства для систем водоснабжения приведет к тому, что вода будет застаиваться. Это, в свою очередь, значительно ухудшит ее органолептические характеристики – запах, цвет и вкусовые свойства. Именно поэтому в процессе выбора гидроаккумулятора для установки своими руками следует ориентироваться на перечисленные ниже факторы:
мощность насосной станции автономных водопроводных систем – чем она выше, тем большим по объему должен быть мембранный бак;
количество потребителей воды – сантехнического оборудования и бытовой техники;
пиковые значения потребности в воде для конкретных систем.
Если объема уже установленного своими руками мембранного бака будет недостаточно, отчаиваться не стоит – в любой момент вы сможете приобрести дополнительное аккумулирующее устройство и подключить его к системе водоснабжения
Выбираем подходящее место для размещения мембранного бака
Одна из функций, для выполнения которых выполняется установка мембранного бака для систем водоснабжения, – это создание необходимого давления воды и его стабилизация. Именно по этой причине устройство лучше всего монтировать в самой высокой точке дома – на чердаке или на втором этаже. Кроме того, место для установки следует выбирать, учитывая описанные ниже требования:
в помещении, отведенном для установки гидроаккумулятора, должно быть сухо. Все дело в том, что из-за повышенной влажности на поверхности бака будет скапливать конденсат, который постепенно разрушает даже защищенные от коррозии металлические детали и поверхности;
если вы намереваетесь осуществлять установку гидроаккумулятора своими руками на пол, позаботьтесь о том, чтобы площадка, отведенная для этой цели, была идеально ровной. В случае монтажа бака на чердаке, убедитесь, что перекрытие сможет выдержать повышенные нагрузки;
установка гидроаккумулятора должна выполняться между насосным оборудованием и коллектором. Любые другие типы монтажа не смогут обеспечить стабильную и качественную работу систем подведения к дому воды.
Некоторые модели мембранных баков для автономных систем вполне могут монтироваться и на нижних этажах либо в подвалах. Однако если вам необходима именно такая установка, внимательно изучайте характеристики конкретного оборудования.
Перед тем как приступать к монтажным работам, обязательно проверьте показатели давления воздуха и их соответствие норме. Сделать это позже не получится – для этого придется останавливать работу системы водоснабжения.
Процесс установки гидроаккумулятора
Монтаж гидроаккумулятора своими руками выполняется довольно просто, однако вам потребуется в точности соблюдать описанную здесь последовательность операций:
измеряем давление воздуха в пустом мембранном баке. Оно должно быть не меньшим, чем давление, необходимое для запуска насосного оборудования;
осуществляем подключение гидроаккумулятора к коллектору систем водоснабжения. Для этой цели мембранные баки оснащаются специальным фланцевым штуцером;
выполняем подключение устройства к трубе, идущей от глубинного или поверхностного насоса.
Наличие в конструкции мембранного бака специальных штуцеров позволяет ничего не перепутать и выполнить самостоятельный монтаж даже без наличия каких-либо специальных знаний и навыков. Мы настоятельно рекомендуем применять для подключения к ним жесткие шланги, которые смогут длительное время выдерживать большое давление и исключат возникновение аварийных ситуаций.
На последнем этапе монтируется контрольно-измерительное оборудование – манометр, предназначенный для отслеживания давления в системе, и управляющее реле. Последнее дает возможность установить нужные значения напора воды. Правильная настройка реле управления позволяет обеспечить включение насосного оборудования при нормальном давлении в трубах систем водоснабжения. Кроме того, она обеспечивает стабильную подачу воды из крана, устраняет возможные перепады, негативно влияющие и на техническое состояние сантехники и бытовых устройств, и на сам насос.
Подробное описание процесса установки гидроаккумулятора для систем водоснабжения вы можете посмотреть на видео. Грамотная инструкция поможет избежать даже незначительных ошибок и обеспечить бесперебойную работу устройства.
Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения
Как подключить гидроаккумулятор в систему водоснабжения
Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.
Функции, назначение, виды
Место установки — в приямке или в доме
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:
Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.
Установка гидроаккумулятора в приямке
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
для холодной воды;
для горячей воды;
для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Объем выбирают исходя из среднего расхода
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.
Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз. мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Конструкция гидроаккумулятора (изображение фланцев)
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
Подключить манометр к ниппелю
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Подключение гидроаккумулятора к поверхностному насосу
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Как выбрать
Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.
Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки
Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.
Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.
Подключение гидроаккумулятора к системе
Обычно системе водоснабжения частного дома состоит из:
насоса;
гидроаккумулятора;
реле давления;
обратного клапана.
Схема подключения гидроаккумулятора
В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.
С пятивыводным штуцером или без

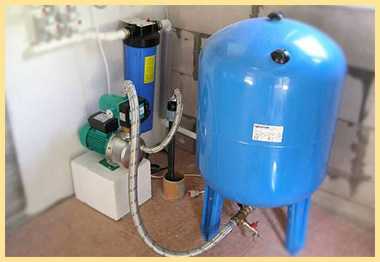

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.
Пятивыводной штуцер для обвязки гидроаккумулятора
Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.
Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера
Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.
Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы
Как обычно, вариантов несколько, выбирать вам.
Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).
Схема подключения гидроаккумулятор к погружному насосу
Как установить два гидробака на один насос
При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.
Подключение нескольких гидробаков в одну систему
Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.
Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.
Гидроаккумулятор для систем водоснабжения: устройство, применение, подключение
Открытая система горячего водоснабжения — это типовое решение для зданий советской постройки
Открытая схема теплоснабжения: источник горячей воды — теплотрасса Что такое открытая система горячего водоснабжения и как она устроена? Сегодня нам предстоит познакомиться с устройством систем отопления и ГВС, типичным для абсолютного большинства зданий, построенных в период существования Советского Союза. Мы изучим их основные элементы, и постараемся дать оценку ключ.
Схема горячего водоснабжения многоквартирного дома: устройство, элементы, типичные проблемы
Разводка водоснабжения в подвале строящегося дома Наша сегодняшняя тема — система горячего водоснабжения многоквартирного дома: схемы, основные элементы и типичные проблемы, с которыми может столкнуться владелец жилья. Итак, приступим. yandex_partner_id = 147329; yandex_stat.
Организация водоснабжения на даче: решения для разных источников воды
Ввод водоснабжения и слив канализации в дачном доме Наша сегодняшняя тема — организация водоснабжения в загородном доме. Мы разберем несколько решений для разных источников воды (колодца, скважины и дачного водопровода) и сравним несколько видов водонагревателей для нужд горячего водоснабжения. Итак, в путь.
Отопление и водоснабжение частного дома: выбор источника тепла, схемы разводки и материалов
Схема систем автономного отопления и ГВС Сегодня нам предстоит узнать, как можно организовать отопление и водоснабжение загородного дома. Нам предстоит сравнительный анализ разных источников тепловой энергии для нужд отопления и горячего водоснабжения, знакомство со способами бесперебойной подачи в дом холодной воды, выбор материалов и отопительных приборов, а также схем развод.
Монтаж труб внутреннего водоснабжения: ответы на 10 актуальных вопросов
Полипропиленовый водопровод на завершающей стадии монтажа Насколько трудно самостоятельно заменить или развести с нуля трубопроводы для внутреннего водоснабжения? Сегодня мы постараемся ответить на несколько вопросов, так или иначе связанных с монтажом и эксплуатацией водопроводов в квартирах и частных домах. Итак, в путь.
Источники: http://canalizacii.ru/vodostochnaya-sistema/kak-ustanovit-gidroakkumulyator-dlya-sistemy-vodosnabzheniya-podrobnaya-videoinstrukciya.html, http://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora, http://moikolodets.ru/gidroakkumulyator-dlya-sistem-vodosnabzheniya-663
rusbyr.ru

РубрикаРазное
