Солнечные батареи: принцип работы, как сделать своими руками в домашних условиях

Использование солнечной энергии для обеспечения жизненных потребностей в 21 веке является актуальным вопросом не только для корпораций, но и для населения. Теперь использование солнечных батарей для получения экологической электроэнергии привлекает много людей своей доступностью, автономностью, неиссякаемостью и минимальными вложениями. Теперь эти явления настолько привычны и обыденны, что уже давно прочно обосновались в нашу каждодневную жизнь.

Данный источник электроэнергии используется для освещения, функционирования бытовых электроприборов и отопления. Уличные фонари на солнечных батареях используются повсеместно в городской черте, на дачных участках и территориях загородных коттеджей.

Содержание

Принцип работы солнечной батареи

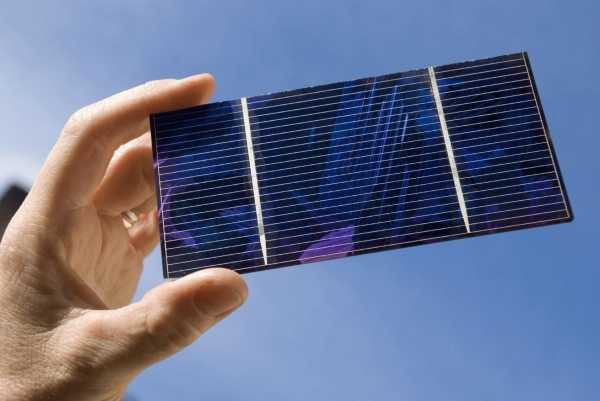

Устройство предназначено для непосредственного преобразования лучей солнца в электричество. Этот действие называется фотоэлектрическим эффектом. Полупроводники (кремневые пластины), которые используются для изготовления элементов, обладают положительными и отрицательными заряженными электронами и состоят их двух слоев n-слой (-) и р-слой (+). Излишние электроны под воздействием солнечного света выбиваются из слоев и занимают пустые места в другом слое. Это заставляет свободные электроны постоянно двигаться, переходя из одной пластины в другую вырабатывая электричество, которое накапливается в аккумуляторе.

Как работает солнечная батарея, во многом зависит от ее устройства. Первоначально фотоэлементы изготавливались из кремния. Они и сейчас очень популярны, но поскольку процесс очистки кремния достаточно трудоемок и затратен, разрабатываются модели с альтернативными фотоэлементами из соединений кадмия, меди, галлия и индия, но они менее производительны.

КПД солнечных батарей с развитием технологий вырос. На сегодняшний день это показатель возрос от одного процента, который регистрировался в начале столетия, до более двадцати процентов. Это позволяет в наши дни использовать панели не только для обеспечения бытовых нужд, но и производственных.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

  • Непосредственно фотоэлементы / солнечная панель;
  • Инвертор, преобразовывающий постоянный ток в переменный;
  • Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

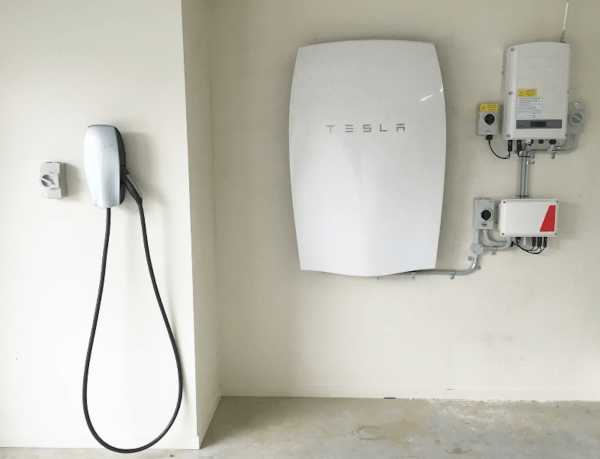

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Установка солнечных батарей

Если конструкции будут использоваться для электрообеспечения жилых пространств, то место установки следует выбирать тщательно. Если панели будут загорожены высотными зданиями или деревьями, то трудно будет получить необходимую энергию. Их необходимо разместить там, где поток солнечных лучей максимален, то есть на южную сторону. Конструкцию лучше установить под наклоном, угол которого равен географической широте месторасположения системы.

Солнечные панели должны размещаться таким образом, чтобы хозяин имел возможность периодически очищать поверхность от пыли и грязи или снега, поскольку это приводит к более низкой способности выработки энергии.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

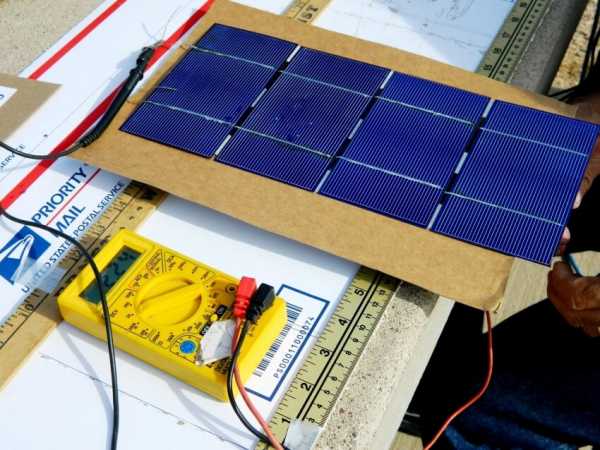

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

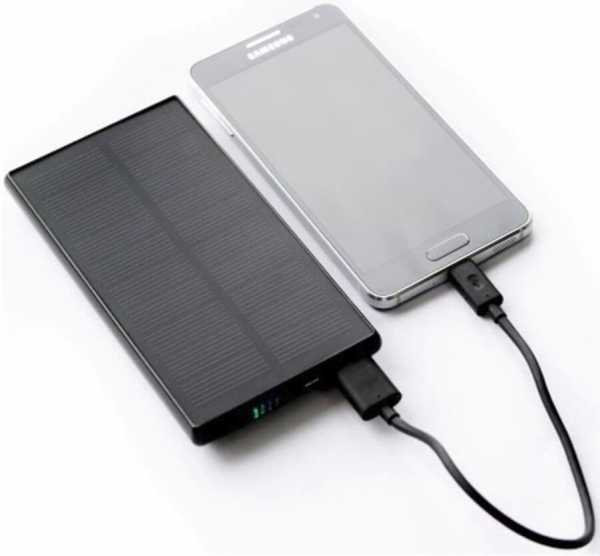

  • Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.

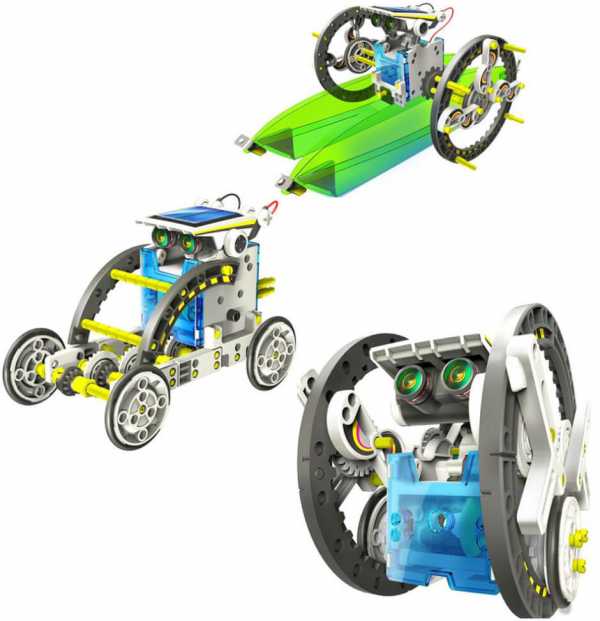

  • Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.
  • Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

mbhn.ru

Принцип работы и схема подключения солнечных батарей

Солнце — бесплатный источник энергии, способный обеспечить электричеством целые города. Это один из самых доступных ресурсов, которые можно применять практически везде. О солнечных батареях заговорили еще в прошлом веке, а впервые фотоэффект отрыл А.Г. Столетов 26 февраля 1888 г. Энергию нашей звезды используют промышленно и стационарно: снабжают электричеством целые кварталы, загородные дома, освещают беседки, тем более, что устройство бытовых солнечных батарей довольно простое.

Что представляет собой бытовая солнечная батарея?

Чтобы понять, подходит ли гелиостанция для ваших нужд, надо понимать, что такое бытовая солнечная батарея. Само устройство состоит из:

  • солнечных панелей
  • контроллера
  • аккумулятора
  • инвертора

Если устройство предназначено для отопления дома, в комплект будут также включены:

  • бак
  • насос
  • комплект автоматики

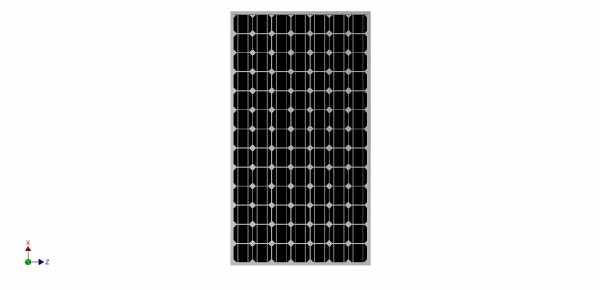

Солнечные панели — прямоугольники 1х2 м либо 1,8х1,9 м. Для обеспечения электричеством частного дома с 4-мя жильцами надо 8 панелей (1х2 м) либо 5 панелей (1,8х1,9 м). Устанавливают модули на крышу с солнечной стороны. Угол наклона крыши 45° с горизонтом. Существуют вращающиеся солнечные модули. Принцип работы солнечной батареи с поворотным механизмом аналогичен стационарной, но панели поворачиваются вслед за солнцем благодаря фоточувствительным датчикам. Стоимость их выше, но КПД достигает 40%.

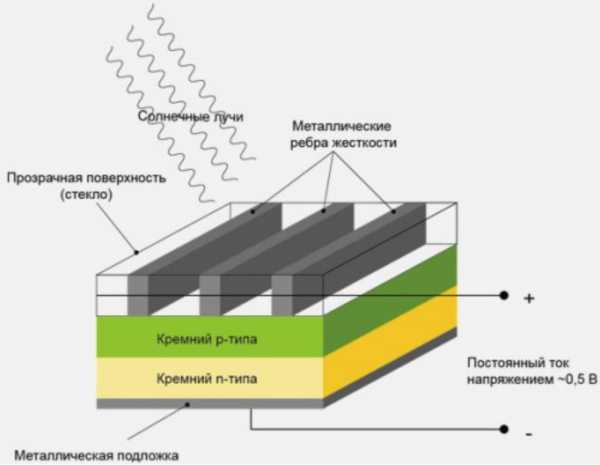

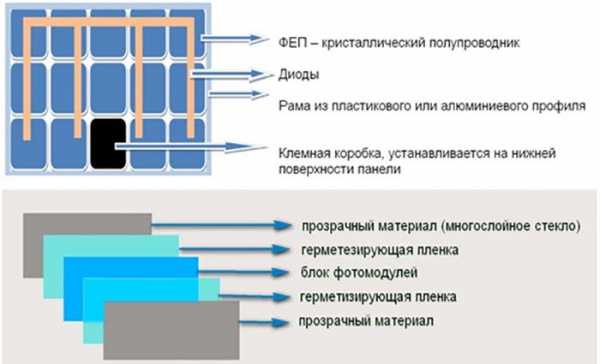

Конструкция стандартных солнечных батарей следующая. Фотоэлектропреобразователь состоит из 2 слоев n и p типа. n-слой изготавливают на основе кремния и фосфора, что приводит к избытку электронов. p-слой делают из кремния и бора, в результате чего образуется избыток положительных зарядов («дыр»). Слои помещают между электродов в таком порядке:

  • покрытие против бликов
  • катод (электрод с отрицательным зарядом)
  • n-слой
  • тонкий разделительный слой, препятствующий свободному переходу заряженных частиц между слоями
  • p-слой
  • анод (электрод с положительным зарядом)

Фотоэлектрические модули производят с поликристаллической и монокристаллической структурами. Первые отличаются большим КПД и высокой стоимостью. Вторые – дешевле, но менее эффективны. Мощности поликристаллических достаточно для освещения/отопления дома. Монокристаллические используются для генерации малых порций электричества (в качестве резервного источника энергии). Существуют гибкие солнечные батареи на основе аморфного кремния. Технология находится в процессе модернизации, т.к. КПД аморфной батареи не превышает 5%.

Принцип работы солнечных батарей

Принцип работы солнечных батарей следующий. Поток света падают на слой полупроводника, выбивая из него электроны. Снабженные дополнительной энергией электроны, проскакивают через разделительный слой, попадая в p-слой; дырки перескакивают в n-слой. Это приводит к образованию разности потенциалов т.е. постоянному напряжению. Если к такому модулю подключить нагрузку, по цепи пойдет постоянный электрический ток напряжением 12 В или 24 В.

Важно! Постоянный ток годится лишь для питания светодиодов. Если нагрузка — электрические приборы перед ней включают инвертер — устройство для преобразования постоянного тока в 12 В или 24 В в переменный напряжением 220В.

Напряжение, образующееся на фотоэлектрическом элементе, подается на контроллер. Его назначение – распределение энергии, полученной от солнечных панелей. В зависимости от потребления, контроллер направляет поток заряженных частиц на нагрузку либо в аккумуляторы. Различают контроллеры:

  • On\Off – блокирует поступление тока в аккумулятор при достижении 100% заряда, устаревшая модель
  • ШИМ – заряжает аккумуляторы на 100%, автоматически переключая режимы заряда, потери энергии до 40%
  • MPPT – смарт устройство, распределяющее напряжение между потребителем и аккумулятором путем сравнения напряжений в каждый из моментов времени до полной зарядки АКБ; имеет максимальное КПД

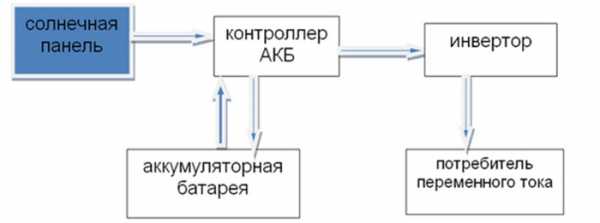

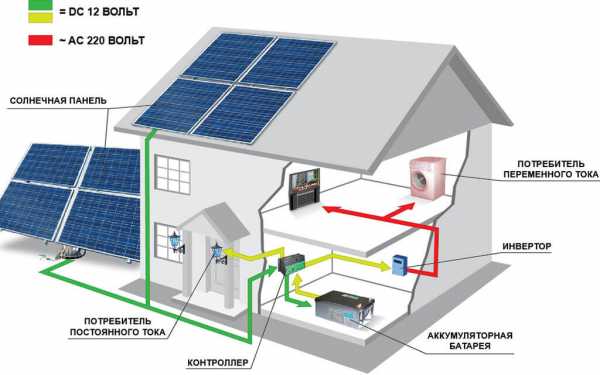

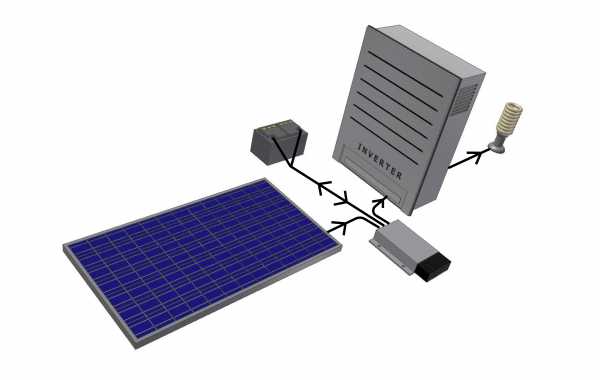

Принцип работы подключения: с контроллера часть энергии поступает в аккумулятор. Другая часть напряжения идет напрямую на инвертер, далее потребителю. С аккумулятора ток проходит через инвертер, далее подается потребителю. Аккумулятор и инвертер заземляют. Кратко, соединение солнечных батарей таково:

  • солнечная панель
  • контроллер
  • аккумулятор
  • инвертер
  • резервируемая нагрузка (холодильник, водяной насос, отопительная система, камеры видеонаблюдения, аварийные осветительные приборы)
  • не резервируемая нагрузка (прочие электроприборы и освещение, не влияющие на жизнеобеспечение)

Возможна схема подключения солнечных батарей без аккумулятора. В этом случае, ток от фотоэлектрических панелей добавляется в сеть переменного тока от магистрального подключения. В первую очередь расходуется электричество от солнечной батареи, но при отключении магистрального тока, использование солнечной установки не возможно.

Схема подключения солнечных батарей

Существует 2 способа, как можно подключить солнечную панель: параллельный и последовательный. При параллельном соединении, положительную клемму одного модуля соединяют с положительной клеммой другого, отрицательную – с отрицательной. Так соединяют необходимое количество элементов. Последний проводами соединяют с контроллером. Параллельное соединение дает напряжение в 220 В, но увеличивает выходную мощность.

Рассмотрим, как подключить солнечную батарею, если необходимо снять большее напряжение (например, 24 В). Для этого используется последовательное соединение солнечных модулей. В этом случае панели между собой соединяют так: положительную клемму первого модуля подключают к отрицательной клемме второго модуля. Такое подключение допускает любое количество элементов. Оставшиеся свободные провода выводят на контроллер. Как и при параллельном способе, последовательно подключать элементы не сложно.

Существует иной способ, подключения солнечной батареи. Последовательно-параллельный метод — комбинация из последовательно соединенных параллельным соединением групп элементов. Принцип работы данной схемы подключения аналогичен прочим, но позволяет одновременно регулировать выходную мощность и выходное напряжение.

Подключая солнечные батареи, необходимо купить подходящий аккумулятор. Если их несколько, устройства объединяют в цепи:

  • параллельно, что сохраняет величину напряжения и увеличит емкость
  • последовательно, что не дает увеличение емкости, но напряжение системы будет складываться из напряжения всех аккумуляторов
  • последовательно-параллельно — параллельное включение аккумуляторов внутри групп с дальнейшим последовательным подключением этих групп; данная схема увеличивает емкость (она равна суммарной емкости параллельно подключенных аккумуляторов) и напряжение (суммарное напряжение складывается из напряжений всех подключенных последовательно групп)

Аккумуляторы для гелиостанций должны отвечать ряду требований:

  1. простота эксплуатации
  2. широкий диапазон рабочих температур
  3. способность переносить большое количество разрядов/зарядов
  4. должны быть адаптированы для заряда током большой мощности
  5. низкий уровень саморазряда
  6. большая емкость (минимальная емкость должна быть равна количеству заряда, достаточному для поддержания резервируемых нагрузок в течение 4 часов+35% от этой емкости)

В зависимости от устройства аккумуляторы подразделяются на:

  • АСБ (автомобильные) применяются в основном для маломощного уличного освещения, выделяют вредные вещества (устанавливаются только в обособленных от жилья, хорошо вентилируемых помещениях) и быстро выходят из строя
  • литий-железо-фосфатные – энергоемкие, но дорогие; плохо переносят перегрев; в гелиосистемах применяются редко
  • свинцово-кислотные с жидким электролитом – долговечны, надежны, дорогие; подходят для мощных систем
  • свинцово-кислотные AGM (вместо жидкого электролита, стекловолокно пропитанное электролитом) – долговечнее обычных кислотных, заряжаются малыми токами, чувствительны к избыточному заряду, требует наличие смарт-контроллера
  • свинцово-кислотные GEL (серная кислота находится в связном состоянии благодаря оксиду кремния) – аналогичны AGM
  • щелочные – выдерживают глубокий заряд большими токами, но систематически теряют емкость.

Гелиосистемы не имеют повсеместного распространения, из-за высокой цены. Но ученые ведут разработки, направленные на удешевление конструкций и широкое внедрение станций, принцип работы которых основан на использовании энергии солнца. Принцип действия солнечных батарей позволяет применять их в качестве основного или дополнительного источника энергии практически в любой точке планеты.

svetuvas.ru

Солнечные батареи принцип работы, подключение для частного дома

Одним из преимуществ загородного коттеджа и дачного домика является возможность их последующей модификации, включая полную или частичную модернизацию централизованной сети электроснабжения. Для этого широко используются автономные системы, работающие на альтернативных источниках энергии. И больше всего привлекает людей солнечная энергия. Технология, которая изначально разрабатывалась для нужд космической промышленности, доступна сегодня и в гражданском строительстве.

Эксперты в области мировой энергетики сходятся во мнении, что применение в быту стационарных электростанций, функционирующих на солнечных батареях, — самый «безболезненный» для экологии способ добычи природных ресурсов. Единственной проблемой, с которой сталкиваются владельцы частных домов, является выбор оптимальной конструкции и модели гелиосистемы с учетом экономической выгоды и прироста показателей КПД.

В этой статье мы затронем принцип действия солнечных панелей, рассмотрим популярные способы монтажа гелиоустановок и расскажем о важных аспектах эксплуатации оборудования, которые помогут определиться с выбором конфигурации электростанции для бытового использования.

Принцип работы «домашней» гелиосистемы

Рабочими элементами солнечной батареи для частного дома выступают фотоэлектрические пластины. Они поглощают инфракрасное излучение от солнца и генерируют бесплатные природные экоресурсы в постоянный электрический ток.

Чтобы фотопанели работали исправно и обеспечивали необходимую мощность, их соединяют между собой, чередуя параллельный и последовательный методы подключения. Постоянный электрический ток, в зависимости от конструкции, поступает на инвертор, где преобразуется в переменный ток 220 V, или временно «оседает» в аккумулирующих емкостях.

Второй вариант более практичный, так как накопление электроэнергии «на запас» позволяет:

  • исключить резкие перепады напряжения в домашней сети;
  • рационально использовать полученные ресурсы;
  • автоматически или вручную регулировать интенсивность работы электростанции.

При правильном монтаже КПД современных гелиосистем держится на уровне 35–40%. Модульные солнечные батареи для дома демонстрируют максимальные показатели эффективности в южных регионах России, где хорошая погода стоит больше 200 дней в году.

При установке солнечных батарей для частного дома крайне важно учитывать не только район, но и географическую широту, поскольку ближе к полюсам излучение солнца менее интенсивно. Но даже в северных и восточных регионах использование альтернативной энергии позволит вам сэкономить на потреблении традиционно «домашних» ресурсов.

Варианты фотоэлектрических элементов

Как было сказано ранее, генерация электрического тока происходит в момент соприкосновения лучей солнца с поверхностью фотоэлементов. Воздействие инфракрасного излучения смещает электроны с их «родных» орбит, в результате чего создается направленное движение заряженных ионов. При грамотном монтаже одна солнечная панель площадью 10 кв. м способна вырабатывать порядка 1 кВт энергии. На мощность бытовых гелиосистем оказывают влияние характеристики фотоэлемента.

1) Монокристаллический кремний

Такие солнечные батареи для дома отличаются достаточно легким весом, компактными размерами, а также продолжительным сроком эксплуатации. Их очень удобно монтировать, вот только монокристаллические фотоэлементы требовательны к интенсивности солнечного излучения и направленности лучей. Даже небольшая облачность критична для солнечной батареи, поскольку практически всегда приводит к прекращению генерации электричества от солнца.

Толщина панелей колеблется в пределах 200–300 мкм, а КПД при хорошей погоде и правильном расположении конструкции держится на уровне 17–19%. Недостаток — высокая стоимость для частных домов.

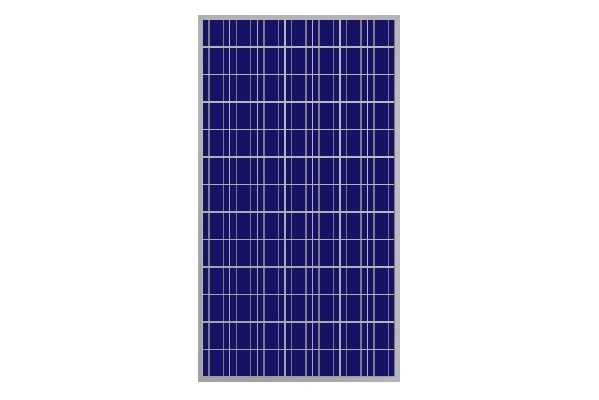

2) Поликристаллический кремний

В среднем срок эксплуатации составляет 15-20 лет, КПД – 14%. По электрическим характеристикам поликристаллические фотоэлементы уступают монокристаллу.

Но благодаря тому, что кристаллы кремния направлены в разные стороны, пластины на солнечных батареях хорошо улавливают рассеянные световые пучки, а потому намного меньше «страдают» при отсутствии солнца.

3) Тонкопленочные панели

В данном случае используется светопоглощающая пленка, которая «впитывает» энергию солнца даже при пасмурной погоде. Вот только КПД у них держится на уровне 8–10%, но этот недостаток с лихвой компенсируется низкой стоимостью.

Тонкопленочные фотоэлементы можно установить в любом удобном месте кровли или стены здания. Они не притягивают пыль и даже работают при неблагоприятных условиях окружающей среды, но при малой интенсивности солнечного излучения КПД снижается на 15%. Недостаток — требуется большая площадь для монтажа.

Различают также фотоэлементы из аморфного кремния, которые представляют собой эконом-вариант для дачных домиков (КПД 7–8%), и панели из теллуида кадмия, изготовленные по пленочной технологии, — КПД в районе 9–11%.

Схемы подключения солнечных батарей

Выделяют несколько основных категорий фотоэлектрических систем энергоснабжения частного дома (ФСЭ), которые различаются между собой по техническим параметрам и функциональным характеристикам.

К первой группе относят полностью автономные (закрытые) системы, которые не интегрированы в централизованную сеть электроснабжения. Солнечные генераторы функционируют в собственном контуре, а бытовые приборы подключены напрямую. Показатели КПД возрастают после установки аккумуляторных батарей и контроллера заряда.

Вторую группу представляет система солнечных батарей открытого типа. По умолчанию аккумулирующие емкости в ней не предусмотрены. ФСЭ подключены к централизованной сети электроснабжения через инвертор. При допустимом значении потребляемой мощности работают только фотопанели, которые генерируют ток напрямую. Если нагрузка возрастает, потребление электричества производится из традиционных источников. Такие гелиосистемы стоят недорого, но и не отличаются высокой эффективностью.

К третьей категории относят комбинированные ФСЭ, которые обладают характеристиками гелиосистем открытого и закрытого типа. Такие конструкции отличаются высокой стоимостью, поскольку их работа связана с использованием аккумуляторных батарей повышенной емкости и сетевых многофункциональных преобразователей.

Обогрев дома при помощи солнечных панелей

Для автономного отопления частного дома стандартные гелиосистемы применяют в основном на юге России, где тепловая энергия является первоосновным источником электричества. Владельцам дачных домов и небольших коттеджей целесообразнее приобретать для нагрева воды бытовой коллектор.

Выбор конкретной схемы подключения напрямую зависит от условий эксплуатации оборудования и личных потребностей. Как показывает практика, использование солнечных батарей в зимний период дает возможность сэкономить на традиционных энергоносителях до 25% всех затрат, в зависимости от температуры окружающей среды.

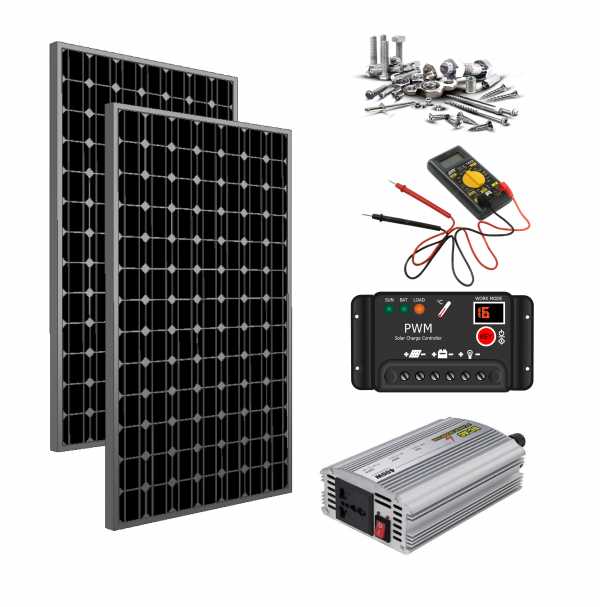

Стандартный комплект оборудования

Чтобы обеспечить частный дом электроэнергией по «зеленым» тарифам, одних только солнечных панелей недостаточно. Базовая комплектация, помимо фотоэлементов, в обязательном порядке подразумевает применение вспомогательного оборудования:

  • аккумулирующие емкости;
  • сетевой инвертор;
  • контроллер заряда АКБ.

Если вы решили самостоятельно сделать электростанцию, работающую от солнечных батарей, не выбирайте для накопления электроэнергии автомобильные аккумуляторы — их срок службы при интенсивной нагрузке составляет всего 2-3 года, поэтому такие «батарейки» придется регулярно менять.

Гелиосистемы на основе вакуумного коллектора или солнечного модуля для нагрева воды дополнительно комплектуются насосом для постоянной циркуляции теплоносителя, водяным котлом емкостью до 1000 л и электрическими тэнами.

Таким образом, солнечные энергоресурсы можно использовать для электроснабжения, горячего водоснабжения или отопления, включая систему «теплый пол». Чтобы подобрать наиболее подходящий вариант для автономного дома, надо предварительно рассчитать суммарную мощность потребления бытовых приборов, а также обязательно учесть уровень инсоляции, месторасположение и угол наклона фотопанелей, среднее количество солнечных дней в году.

Способы монтажа бытовых гелиоустановок

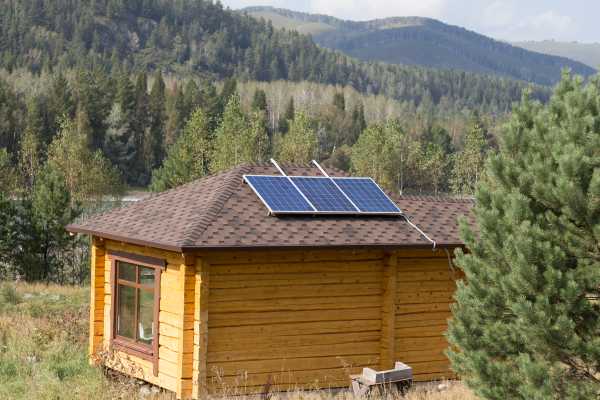

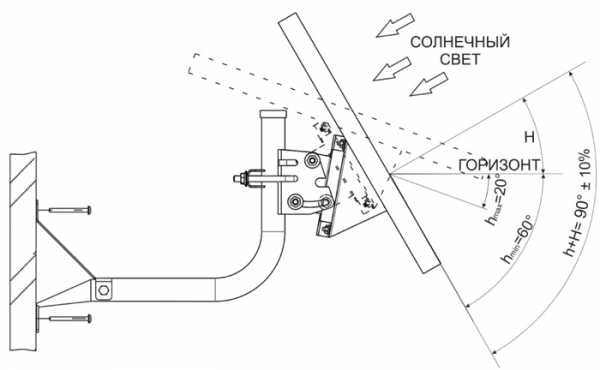

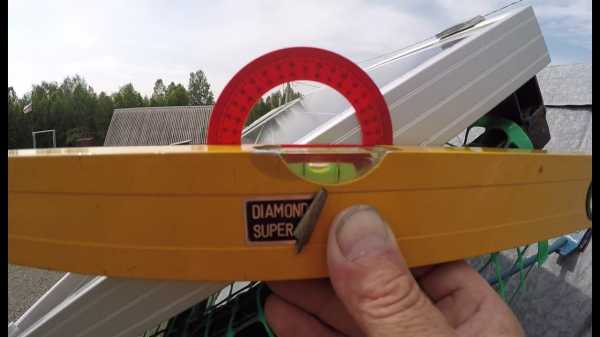

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули. При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут. Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов. Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов. На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

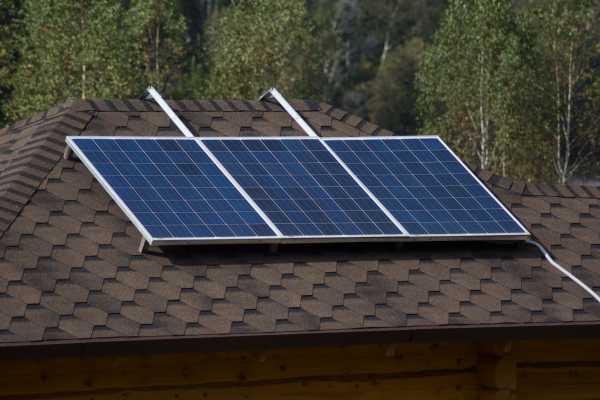

  1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
  2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;

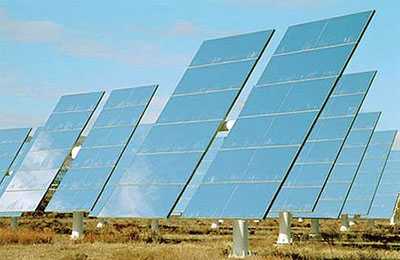

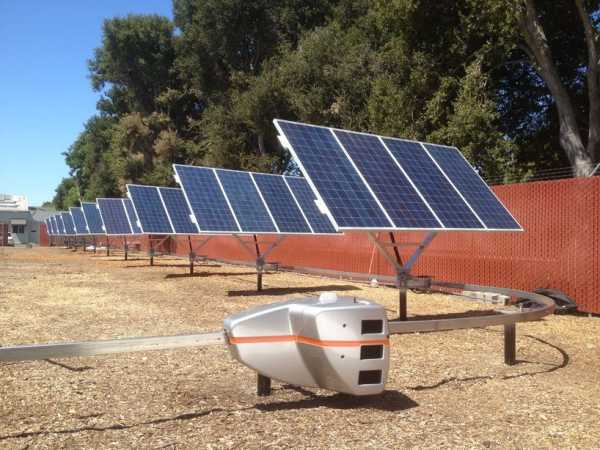

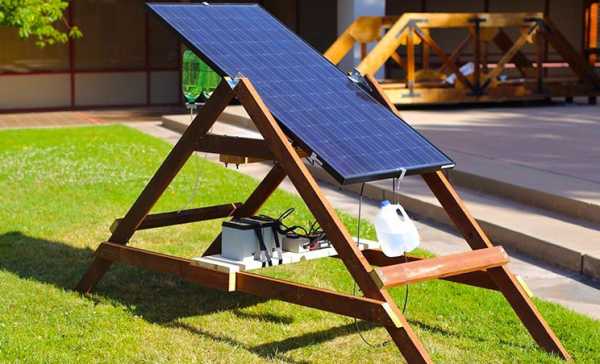

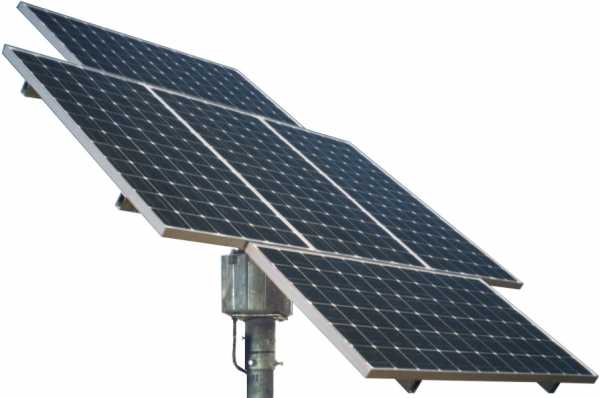

  3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

earthgenerator.ru

Схема и принцип работы контроллера заряда солнечной батареи

Солнечная энергетика пока что ограничивается (на бытовом уровне) созданием фотоэлектрических панелей относительно невысокой мощности. Но независимо от конструкции фотоэлектрического преобразователя света солнца в ток это устройство оснащается модулем, который называют контроллер заряда солнечной батареи.

Действительно, в схему установки фотосинтеза солнечного света входит аккумуляторная батарея – накопитель энергии, получаемой от солнечной панели. Именно этот вторичный источник энергии обслуживается в первую очередь контроллером.

Далее мы разберемся в устройстве и принципах работы этого прибора, а также расскажем о способах его подключения.

Содержание статьи:

Контроллеры для солнечных батарей

Электронный модуль, называемый контроллером для солнечной батареи, предназначен выполнять целый ряд контрольных функций в процессе заряда/разряда .

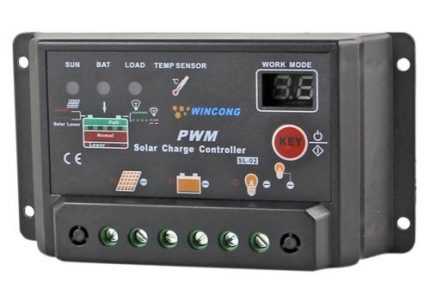

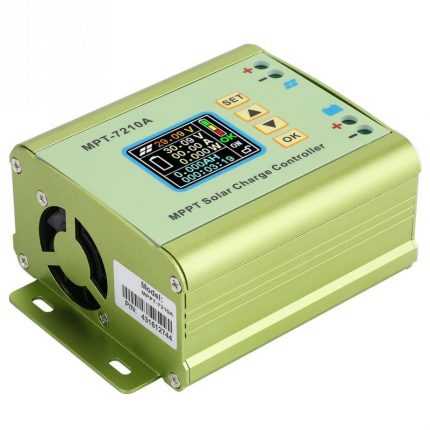

Такой выглядит одна из многочисленных существующих моделей контроллеров заряда для солнечной батареи. Этот модуль относится к числу разработок типа PWM

Когда на поверхность солнечной панели, установленной, к примеру, на крыше дома, падает солнечный свет, фотоэлементами устройства этот свет преобразуется в электрический ток.

Полученная энергия, по сути, могла бы подаваться непосредственно на аккумулятор-накопитель. Однако процесс зарядки/разрядки АКБ имеет свои тонкости (определённые уровни токов и напряжений). Если пренебречь этими тонкостями, АКБ за короткий срок эксплуатации попросту выйдет из строя.

Чтобы не иметь таких грустных последствий, предназначен модуль, именуемый контроллером заряда для солнечной батареи.

Помимо контроля уровня заряда аккумулятора, модуль также отслеживает потребление энергии. В зависимости от степени разряда, схемой контроллера заряда аккумулятора от солнечной батареи регулируется и устанавливается уровень тока, необходимый для начального и последующего заряда.

В зависимости от мощности контроллера заряда аккумуляторных батарей солнечной энергетической установки, конструкции этих устройств могут иметь самую разную конфигурацию

В общем, если говорить простым языком, модуль обеспечивает беззаботную «жизнь» для АКБ, что периодически накапливает и отдаёт энергию устройствам-потребителям.

Применяемые на практике виды

На промышленном уровне налажен и осуществляется выпуск двух видов электронных устройств, исполнение которых подходит для установки в схему солнечной энергетической системы:

  1. Устройства серии PWM.
  2. Устройства серии MPPT.

Первый вид контроллера для солнечной батареи можно назвать «старичком». Такие схемы разрабатывались и внедрялись в эксплуатацию ещё на заре становления солнечной и  ветряной энергетики.

Принцип работы схемы PWM контроллера основан на алгоритмах широтно-импульсной модуляции. Функциональность таких аппаратов несколько уступает более совершенным устройствам серии MPPT, но в целом работают они тоже вполне эффективно.

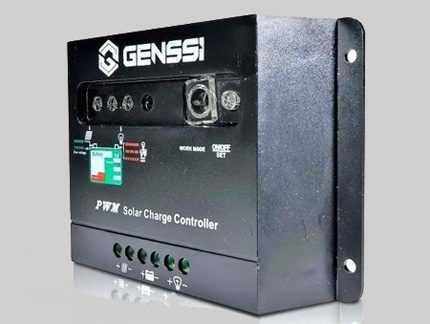

Одна из популярных в обществе моделей контроллера заряда АКБ солнечной станции, несмотря на то, что схема устройства выполнена по технологии PWM, которую считают устаревшей

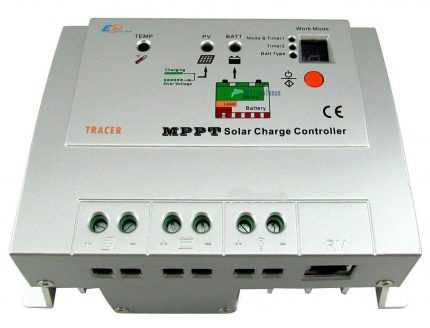

Конструкции, где применяется технология Maximum Power Point Tracking (отслеживание максимальной границы мощности), отличаются современным подходом к схемотехническим решениям, обеспечивают большую функциональность.

Но если сравнивать оба вида контроллера и, тем более, с уклоном в сторону бытовой сферы, MPPT устройства выглядят не в том радужном свете, в котором их традиционно рекламируют.

Контроллер типа MPPT:

  • имеет более высокую стоимость;
  • обладает сложным алгоритмом настройки;
  • даёт выигрыш по мощности только на панелях значительной площади.

Этот вид оборудования больше подходит для систем глобальной солнечной энергетики.

Контроллер, предназначенный под эксплуатацию в составе конструкции солнечной энергетической установки. Является представителем класса аппаратов MPPT – более совершенных и эффективных

Под нужды обычного пользователя из бытовой среды, имеющего, как правило, панели малой площади, выгоднее купить и с тем же эффектом эксплуатировать ШИМ-контроллер (PWM).

Структурные схемы контроллеров

Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.

Вариант #1 – устройства PWM

Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и  разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.

Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).

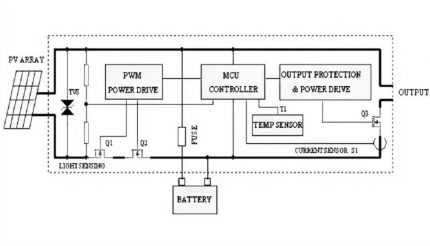

Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность

Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.

Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.

Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.

Вариант #2 – приборы MPPT

Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.

Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.

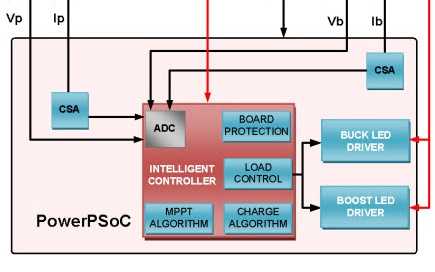

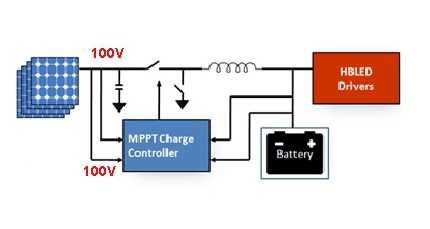

Схемное решение в структурном виде для контроллеров заряда, основанных на технологиях MPPT. Здесь уже отмечается более сложный алгоритм контроля и управления периферийными устройствами

Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.

Схемой таких устройств реализуются несколько методов контроля:

  • возмущения и наблюдения;
  • возрастающей проводимости;
  • токовой развёртки;
  • постоянного напряжения.

А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.

Способы подключения контроллеров

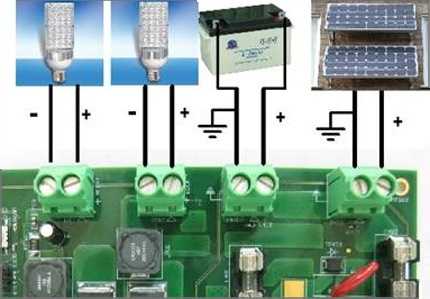

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.

Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Недопустимо наличие в непосредственной близости от прибора источников вибраций, тепла и влажности. Место установки необходимо защитить от попадания атмосферных осадков и прямых солнечных лучей.

Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.

Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

  1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
  2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
  3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
  4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.

Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.

Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

  1. Выключатели панели и аккумулятора перевести в положение «отключено».
  2. Извлечь защитные предохранители на панели и аккумуляторе.
  3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
  4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
  5. Соединить кабелем клемму заземления с шиной «земли».
  6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».

Экран прибора покажет значение напряжения солнечной панели. Этот момент свидетельствует об успешном запуске энергетической солнечной установки в работу.

Выводы и полезное видео по теме

Промышленностью выпускаются устройства многоплановые с точки зрения схемных решений. Поэтому однозначных рекомендаций относительно подключения всех без исключения установок дать невозможно.

Однако главный принцип для любых типов приборов остаётся единым: без подключения АКБ на шины контроллера соединение с фотоэлектрическими панелями недопустимо. Аналогичные требования предъявляются и для включения в схему . Его следует рассматривать как отдельный модуль, подключаемый на АКБ прямым контактом.

Если у вас есть необходимый опыт или знания, пожалуйста, поделитесь им с нашими читателями. Оставляйте свои комментарии в расположенном ниже блоке. Здесь же можно задать вопрос по теме статьи.

sovet-ingenera.com

Солнечные батареи: все про альтернативный источник энергии — solar-energ.ru. Поворотное устройство для солнечной батареи своими руками: как сделать трекер

В настоящее время множество людей переходит на солнечные фонарики для сада, к примеру, или на зарядное устройство для телефона. Как всем известно, и понятно, работает такая зарядка от полученной днем солнечной энергии. Однако светило не стоит на месте целый день, а потому, создав поворотное устройство для солнечной батареи своими руками, можно повысить эффективность зарядка примерно в половину, передвигая батарею по направлению к солнцу на протяжении всего дня.

Преимущества

Трекер для солнечных панелей своими руками обладает несколькими очень весомыми преимуществами, которые стоят того, чтобы потратить время на его изготовление и установку.

  1. Первое и наиболее важное преимущество – это то, что поворот солнечного элемента в течение всего дня может повысить КПД батареи примерно в половину. Достигается это за счет того, что максимально эффективная работа солнечных батарей достигается в период, когда лучи от светила падают перпендикулярно на фотоэлемент.
  2. Второе преимущество устройства создается под влиянием первого. Из-за того, что батарея повышает свою эффективность и производит вполовину больше энергии, отпадает необходимость установки дополнительных стационарных батарей. К тому же сама поворотная батарея может обладать меньшим фотоэлементом, чем при стационарном способе. Все это экономит большие материальные средства.

Составные элементы трекера

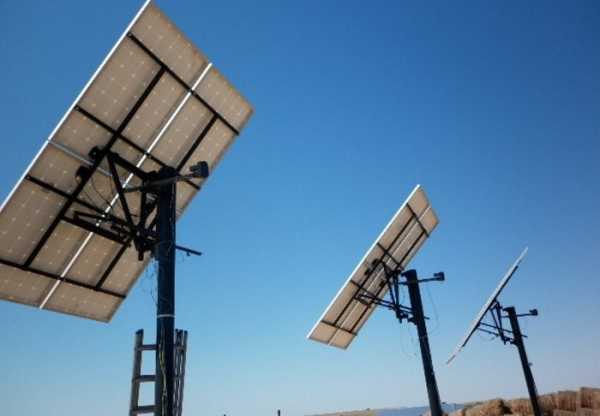

Создание поворотного устройства для солнечных панелей своими руками включает в себя те же комплектующие, что и заводские товары.

Список обязательных деталей для создания такого устройства:

  1. Основа или каркас – состоит из несущих деталей, которые подразделяются на две категории – это подвижные и неподвижные. В некоторых случаях каркас имеет подвижную часть лишь с одной осью – горизонтальной. Однако есть модели и с двумя осями. В таких случаях нужны актуаторы, которые управляют вертикальной осью.
  2. Описанный ранее актуатор также должен входить в конструкцию и обладать устройствами не только поворота, но и устройствами контроля за этими действиями.
  3. Необходимы детали, которые будут защищать устройство от капризов погоды – гроза, сильный ветер, дождь.
  4. Возможность удаленного управления и доступа к поворотному устройству.
  5. Элемент, преобразующий энергию.

Но стоит отметить, что сбор такого устройства иногда дороже, чем покупка уже готового, а потому в некоторых случаях упрощается до несущих деталей, актуатора, управление актуатором.

Электронные системы поворота

Принцип работы

Принцип работы поворотного устройства очень прост и держится на двух деталях, одна из которых механическая, а другая электронная. Механическая часть поворотного устройства соответственно отвечает за поворот и наклон батареи. А электронная часть регулирует моменты времени и углы наклона, по которым действует механическая часть.

Электрооборудование, используемое вместе с солнечными батареями, заряжается от самих же батарей, что в некотором роде также экономит средства на подпитку электроники.

Положительные стороны

Если говорить о достоинствах электронного оборудования для поворотного устройства, то стоит отметить удобство. Удобство заключается в том, что электронная часть устройства будет в автоматическом режиме управлять процессом поворота батареи.

Данное преимущество не единственное, а является лишь еще одним в списке тех, что были перечислены ранее. То есть помимо экономии средств и повышения КПД, электроника освобождает человека от надобности вручную осуществлять поворот.

Как сделать своими руками

Создать трекер для солнечных батарей своими руками несложно, так как схема его создания проста. Для того чтобы создать работоспособную схему трекера своими руками необходимо иметь в наличии два фоторезистора. Кроме этих составляющих, нужно также приобрести моторное устройство, которое будет поворачивать батареи.

Подключение этого устройства осуществляется при помощи Н – моста. Этот метод подключения позволит преобразовывать ток силой до 500 мА с напряжением от 6 до 15 В. Схема сборки позволить не только понять, как работает трекер для солнечных батарей, но и создать его самому.

Чтобы настроить работу схемы, необходимо провести следующие действия:

  1. Удостовериться в наличия питания на схему.
  2. Провести подключение двигателя с постоянным током.
  3. Установить фотоэлементы нужно рядом, чтобы добиться одинакового количества солнечных лучей на них.
  4. Необходимо выкрутить два подстроечных резистора. Сделать это нужно против часовой стрелки.
  5. Запускается подача тока на схему. Должен включиться двигатель.
  6. Вкручиваем один из подстроечников до тех пор, пока он не упрется. Помечаем это положение.
  7. Продолжить вкручивание элемента до тех пор, пока двигатель не начнет крутиться в противоположную сторону. Помечаем и это положение.
  8. Делим полученное пространство на равные отделы и посередине устанавливаем подстроечник.
  9. Вкручиваем другой подстроечник до тех пор, пока двигатель не начнет немного дергаться.
  10. Возвращаем подстроечник немного назад и оставляем в таком положении.
  11. Для проверки правильности работы можно закрывать участки солнечной батареи и смотреть за реакцией схемы.

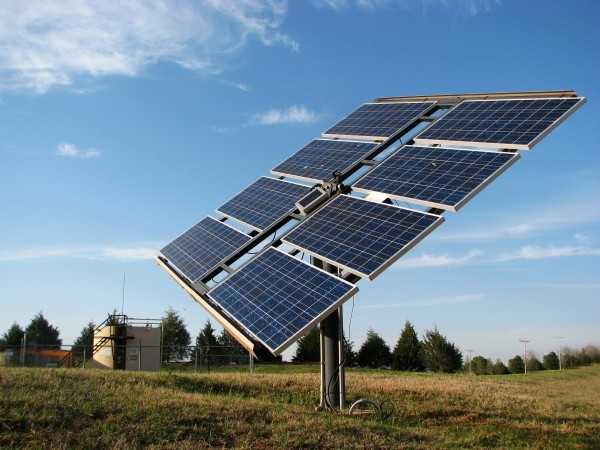

Часовой механизм поворота

Устройство часового механизма поворота в основе своей довольное простое. Для того чтобы создать такой принцип работы, нужно взять любые механические часы и соединить их с двигателем солнечной батареи.

Для того чтобы заставить работать двигатель, необходимо установить один подвижный контакт на длинную стрелку механических часов. Второй неподвижный закрепляется на двенадцати часах. Таким образом, каждый час, когда длинная стрелка будет проходить через двенадцать часов, контакты будут замыкаться, и двигатель будет поворачивать панель.

Временной промежуток в один час, выбран исходя из того, что за это время солнечное светило проходит по небу около 15 градусов. Установить еще один неподвижный контакт можно на шесть часов. Таким образом, поворот будет проходить каждые полчаса.

Водяные часы

Данный способ управления поворотным устройством был изобретен одной предприимчивой канадской студенткой лет и отвечает за поворот лишь одной оси, горизонтальной.

Принцип работы также прост и заключается в следующем:

  1. Солнечная батарея устанавливается в изначальное положение, когда солнечные лучи попадают на фотоэлемент перпендикулярно.
  2. После этого к одной из сторон цепляют емкость с водой, а к другой стороне цепляют какой-нибудь предмет такого же веса, что и емкость с водой. Дно емкости должно обладать небольшим отверстием.
  3. Через него вода будет понемногу вытекать из емкости, из-за чего будет уменьшаться вес, а панель будет потихоньку наклоняться в сторону противовеса. Определить размеры отверстия для емкости придется экспериментально.

Данный способ является наиболее простым. К тому же он экономит материальные средства, которые ушли бы на покупку двигателя, как в случае с часовым механизмом. К тому же, провести монтаж поворотного механизма в виде водяных часов можно самостоятельно, даже не обладая какими-либо специальными знаниями.

Видео

Как сделать трекер для солнечной батареи своими руками, вы узнаете из нашего видео.

solar-energ.ru

Строение и принцип работы солнечного элемента

В солнечных элементах и панелях (батареях) солнечных элементов для получения электрического тока используется энергия Солнца — мощность потока солнечного излучения на один квадратный метр составляет примерно 1350 Ватт.

Принцип действия солнечного элемента

Строение простого солнечного элемента и основной принцип его действия следующие. Берется обычный полупроводник — две пластины, присоединенные друг к другу. Они изготовлены из кремния с добавлением в каждую из них определенных примесей, благодаря которым получаются элементы с нужными свойствами: первая пластина имеет избыток валентных электронов, у второй же, наоборот, их недостаточно. В итоге, в полупроводнике есть слой отрицательно заряженный и слой положительно заряженный, т.е. слои «n» и «p».

На самой границе соприкосновения этих пластин находится зона запирающего слоя. Этот слой препятствует переходу избыточных электронов из слоя «n» в слой «p», где электронов не хватает (места с отсутствующими электронами называют дырками). Если подключить к подобному полупроводнику внешний источник питания («+» к «p» и «-» к «n»), то внешнее электрическое поле заставит электроны преодолеть замыкающую зону и через проводник потечет ток.

Нечто подобное происходит и при действии солнечного излучения на солнечный элемент. Когда фотон света влетает в слои «n» и «p», он передает свою энергию высвобождаемым электронам (находящимся на внешней оболочке атомов), а на их месте появляется дырка. Электроны с полученной энергией свободно преодолевают запирающий слой полупроводника и переходят из слоя «p» в слой «n», а дырки, наоборот, переходят из слоя «n» в слой «p».

Этому переходу электронов их области «p» в область «n» и дырок из области «n» в область «p» также способствуют электрические поля положительных зарядов, находящийся в зоне «n» проводника и отрицательных — в зоне «p», которые будто втягивают в себя, одни — электроны, другие — дырки. В итоге, слой «n» приобретает дополнительный отрицательный заряд, а «p» — положительный. Результатом этого явления будет появление в полупроводнике разности потенциалов (напряжения) между двумя пластинами близкой к 0.5 В.

Сила электрического тока, который может генерировать солнечный элемент, изменяется пропорционально количеству захваченных поверхностью фотоэлемента фотонов. Этот показатель, в свою очередь, также зависит от множества дополнительных факторов: интенсивности светового излучения, площади фотоэлемента, времени эксплуатации, КПД устройства, зависит от температуры (при ее повышении, проводимость фотоэлемента значительно падает).

Вот почему нужно помнить о следующем: солнечные элементы (фотоэлементы, батареи) не способны быть очень мощными, они не могут работать в непрерывном режиме (через естественную смену дня и ночи), для стабилизации основных параметров — силы тока и напряжения — появляется необходимость в использовании дополнительных устройств (стабилизаторы, аккумуляторы и т.д.).

Но как дополнительный источник электроэнергии они прекрасно могут использоваться в тех местах, где требуются небольшие мощности и нет возможности подключится к городской электромагистрали. При совмещении работы солнечного элемента и электрического аккумулятора, получается полностью автономная система электроснабжения, которую можно использовать в районах с хорошей солнечной освещенностью и потребностью в малых электрических мощностях.

Строение солнечного элемента



На изображении, показанном выше, можно видеть, что верхний слой p-n перехода, который имеет избыток электронов, соединен с металлическими пластинами, которые выполняют роль положительного электрода, пропуская свет и добавляя элементу дополнительную жесткость. Нижний слой в конструкции солнечного элемента имеет недостаток электронов, к нему приклеена сплошная металлическая пластина, выполняющая функцию отрицательного электрода.

Считается, что в идеале солнечная батарея имеет близкий к 20% КПД. Однако на практике и по данным специалистов сайта www.sun-battery.biz он примерно равен всего 10%, при том, что для некоторых солнечных батарей он больше, для некоторых меньше. В основном это зависит от технологии, по которой выполнен pn переход. Наиболее применяемыми и имеющими наибольший процент КПД, продолжают быть солнечные батареи, изготовленные на основе монокристалла или поликристалла кремния. Причем вторые из-за относительной дешевизны становятся все более распространенными.

К какому типу конструкции солнечная батарея относится можно определить невооруженным глазом. Монокристаллические имеют исключительно черно-серый цвет, а модели на основе поликристалла кремния выделяет синяя поверхность. Поликристаллические солнечные батареи изготавливаются методом литья, они оказались дешевле в производстве. Однако и в поли-, и в монокристаллических пластин есть один недостаток — конструкции солнечных батарей на их основе не имеют гибкости, которая в некоторых случаях нужна.

Ситуация изменилась с появлением в 1975 году солнечного элемента на основе аморфного кремния, активный элемент которого имеет толщину от 0,5 до 1 мкм и обеспечивает ей гибкость. Толщина обычных кремниевых элементов достигает 300 мкм. Однако, несмотря на свойство аморфного кремния поглощать свет, которая примерно в 20 раз выше, чем у обычного кремния, эффективность солнечных батарей такого типа не превышает 12%. Для моно-и поликристаллических вариантов он может достигать 17% и 15% соответственно.

Материал, из которого изготовлены пластины, влияет на характеристики солнечных батарей.

Чистый кремний в производстве пластин для солнечных батарей практически не используется. Чаще всего в качестве добавок для изготовления пластины, которая производит положительный заряд, используется бор, а для отрицательно заряженных пластин — мышьяк. Кроме них при производстве солнечных батарей все чаще используются такие компоненты, как арсенид, галлий, медь, кадмий, теллурид, селен и другие. Благодаря им солнечные батареи становятся менее чувствительными к перепадам окружающих температур.

Большинство солнечных батарей могут накапливать энергию, представляя собой так называемые системы. Учитывая, что солнечные элементы производят электрический ток только при прямом воздействии солнечных лучей или света, ночью или в пасмурный день они становятся практически ненужными. С системами на солнечных батареях все по-другому. Они оборудованы аккумулятором, способным накапливать электрический ток днем, когда солнечная батарея его производит, а ночью накопленный заряд может отдаваться потребителям.

radiofishka.in.ua

Принцип работы солнечных батарей и их ключевые особенности

Главная особенность умного дома — обеспечение комфорта и безопасности приживающих при эффективном использовании ресурсов.

Такая задача решается установкой собственных источников энергоснабжения и автоматизированных систем, обеспечивающих бесперебойное поступление энергоресурсов за счет своевременного переключения подачи с различных источников.

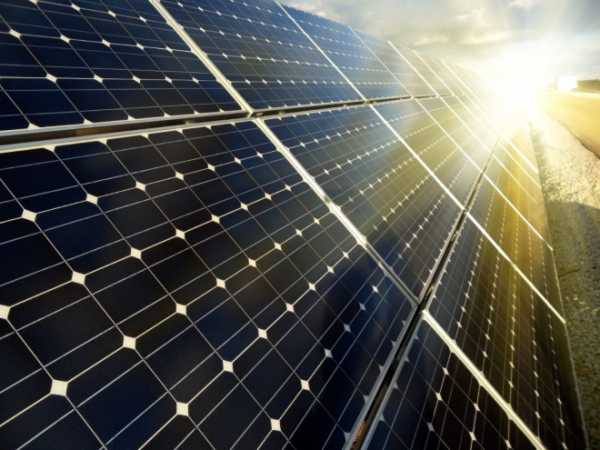

Солнечные батареи (гелиосистемы) — один из вариантов автономного электроснабжения. Если вас заинтересовала данная информация, читайте дополнительно о том, как сделать солнечные батареи дома своими руками? Ознакомьтесь также с нашим материалом о солнечных электростанциях для вашего дома.

Исторический экскурс

Хотя первые устройства, вырабатывающие электрический ток под воздействием солнца, были сконструированы еще в XIX веке, фактически история создания солнечной батареи начинается с 1954 года. 25.04.1954 в США были получены первые фотоэлектрические элементы на основе кремния.

Их принцип работы позволил повысить КПД c 1% до 6%. Новые разработки в гелиоэнергетике велись постоянно, и в 1970 году КПД составлял уже 10%. Однако, из-за высокой стоимости производства, такие источники энергии по-прежнему использовались лишь в открытом космосе.

В конце 80-х — начале 90-х прошлого века, когда КПД фотоэлектрических элементов вырос до 20%, началось использования гелиоэнергии на Земле. В 2013 году были созданы элементы на индиево-галлий-арсенидной основе, КПД которых составляет 44,4% (компания Sharp). В том же году группа специалистов создала батареи с использованием линз Френеля. Их КПД составлял 44,7%.

Элементы солнечных батарей

Принцип работы фотоэлектрических панелей заключается в выработке постоянного тока. Так как все приборы работают от переменного тока, то для полноценной работы гелиосистем нужны несколько элементов:

  • фотоэлектические панели (модули),
  • аккумуляторы,
  • контроллер аккумулятора,
  • инвертор 12/24−220V.

Контроллер следит за зарядкой и разрядкой аккумулятора. Ивертор (преобразователь тока) — преобразует постоянный ток в переменный. Аккумуляторы нужны для хранения выработанной энергии. В батарее могут использоваться два типа аккумуляторов: свинцовые или гелевые.

Принцип работы фотопреобразователей

Модули состоят из отдельных элементов — фотоэлектропреобразователей (ФЭП). ФЕП — это кремниевые полупроводники, могут быть трех типов:

  • из монокристаллического кремния,
  • из поликристаллического кремния,
  • из ленточного кремния (гибкого).

Принцип работы ФЭП построен на разнице потенциалов, так как полупроводник имеет два слоя (на атомном уровне) — n-типа и p-типа.

Между ними образуется слабое электрическое поле p-n переход.

Под воздействием фотонов света, выбиваются электроны в зоне n-типа и образуются дырки в зоне p-типа.

Если к кремниевой пластине подсоединить внешний проводник, то нему электроны из n-зоны перетекают в p-зону. При этом в проводнике появляется напряжение, то есть энергия фотонов света преобразуется в электрическую.

Из чего состоит модуль гелиоустановки?

В продаже есть готовые панели мощностью 40−260 пиковых ватт. Пиковые ватты показывают максимально возможную мощность при ярком солнце и правильной установке (угол наклона, соединение). Их размер колеблется от 0,4 до 2,5 квадратных метров.

При желании такой модуль можно собрать самостоятельно, но следует учесть, что нужно обеспечить высокую степень герметизации. В заводских условиях это достигается помещением модуля в вакуумную печь, где и производится ламинирование.

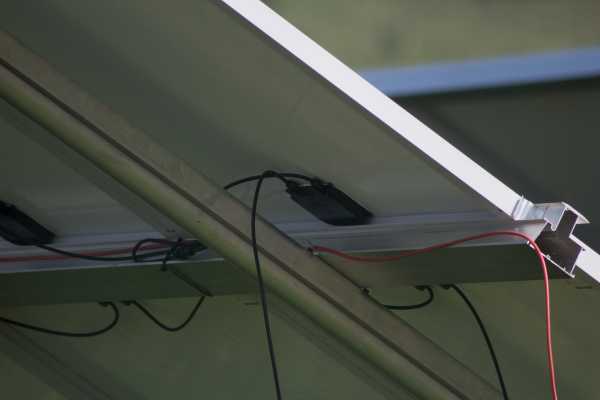

По своей конструкции модуль — это отдельные ФЭП элементы, соединенные между собой металлическими шинами. После соединения, получившуюся панель, шунтируют диодами. Это делается для предотвращения выхода из строя тех частей, которые могут оказаться затененными.

При отсутствии диодов энергия из освещенных ячеек перетекает в неосвещенные, из-за чего последние перегреваются. Если шунтирование произведено, то в момент затемнения панель дает меньшую мощность (на 25%), а все ячейки остаются работоспособными.

Далее панель ламинируют и помещают между многослойными стеклами, после чего заключают в пластиковый или алюминиевый каркас. К нижней стороне модуля подключают клеммную коробку, где находятся контакты для подключения к электрической цепи.

Как производить подключения?

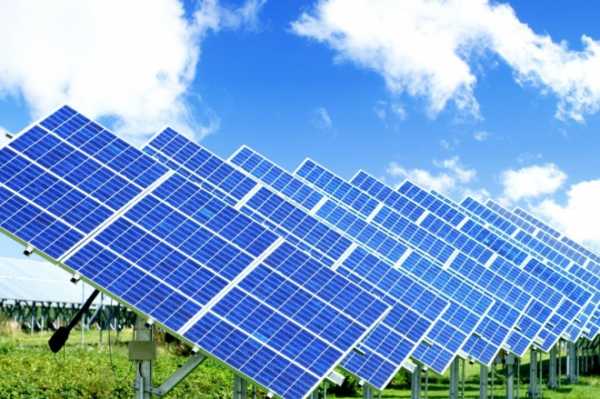

Варианты монтажа солнечных панелей могут быть различны:

  • Горизонтальный, при установке на плоскую крышу.
  • Наклонный, при установке крышу с углом ската выше 15.
  • Свободностоящий, при установке панелей на опорные конструкции.
  • Интегрированный, при установке панелей, как элементов здания.

При выборе варианта следует учитывать, поверхность фотоэлементов должна быть ориентирована на юг, а оптимальный угол падения лучей на панель — 90º.

В идеале панели устанавливаются на поворотные конструкции. На практике угол наклона меняется два раза в год — в зимний период выставляется 60º-70º относительно линии горизонта, а в летний — 15º-20º.

Независимо от установки, принципиальная схема подключения в энергосистему дома не отличается. Ниже приведена схема подключения с использованием сетевого и аккумуляторного контроллера.

Это позволяет использовать энергию от гелиоустановки даже при наличии напряжения в центральной сети, что увеличивает эффективность использования ресурсов.

Какие альтернативы существуют и что лучше использовать?

Кроме гелиосистем, в качестве автономных источников энергии могут использоваться следующие виды:

  • дизель-генератор,
  • ветрогенератор,
  • тепловой насос.

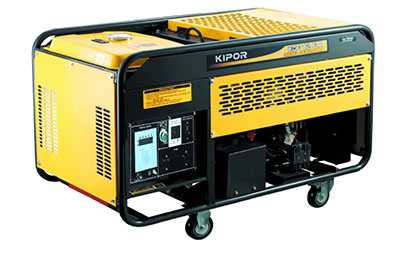

Дизель-генератор традиционно используется, как автономный или резервный источник питания.

Однако такие устройства имеют ряд недостатков — высокий уровень шума, пожароопасность, а также выделение в процессе работы большого объема выхлопных газов. Главное достоинство — стабильная работа, независимо от погодных условий.

Дизель-генераторы нельзя назвать независимыми источниками энергии, так как принцип их работы не выработка энергии, а преобразование с использованием невозобновляемых ресурсов.

Достоинства ветрогенератора — экологичность и полная автономность.

Недостаток — зависимость от погоды. Это очень ощутимый минус, так как при полном штиле можно надолго остаться без электричества. Тепловые насосы бывают различных конфигураций, они независимы от сезонности и внешних условий.

К условным недостаткам этого источника энергии можно отнести тот факт, что он вырабатывает только тепловую энергию. То есть его можно использовать для отопления или кондиционирования дома, а также для подогрева воды.

Учитывая недостатки и достоинства вышеперечисленных систем, можно сделать вывод, что умный дом должен иметь комбинированную систему. Например, солнечные батареи могут дополняться тепловым насосом. Такой вариант позволяет обеспечивать дом и тепловой, и электрической энергией.

https://youtu.be/aAH0LAiiHAA

umnodom.net
