Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крыши

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначение

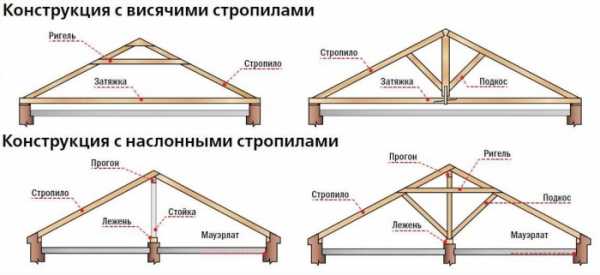

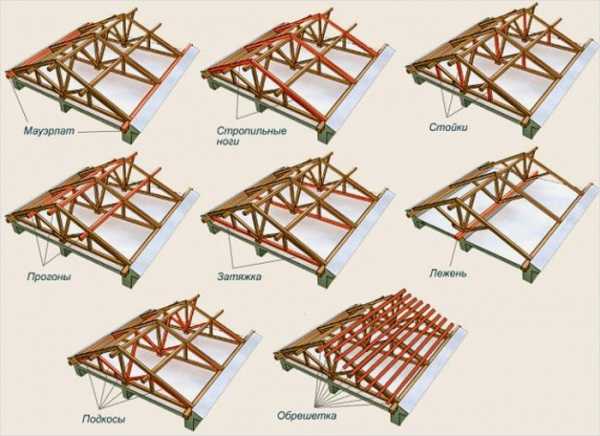

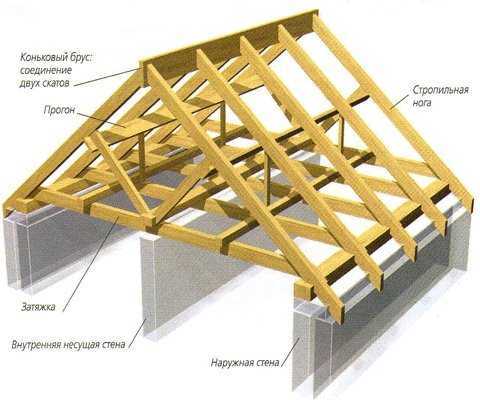

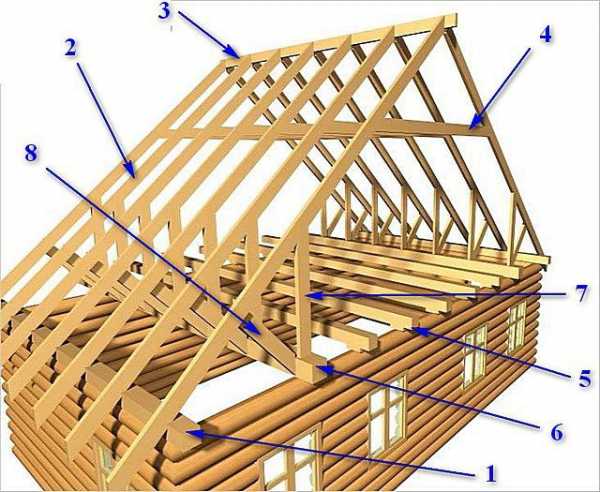

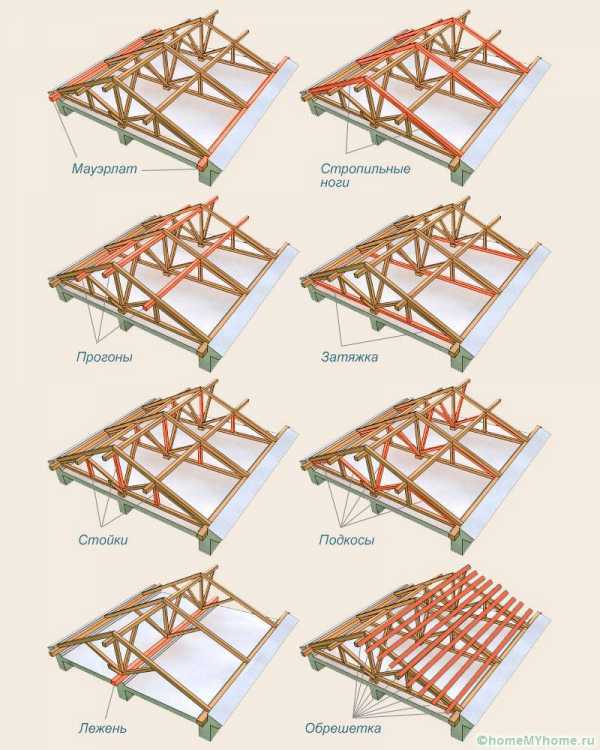

Элементы стропильной системы двускатной кровли

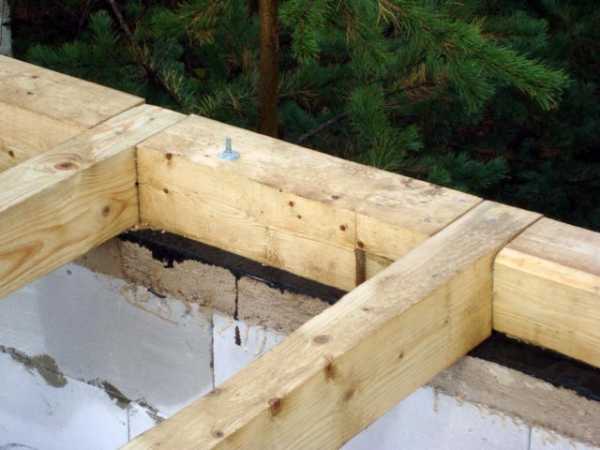

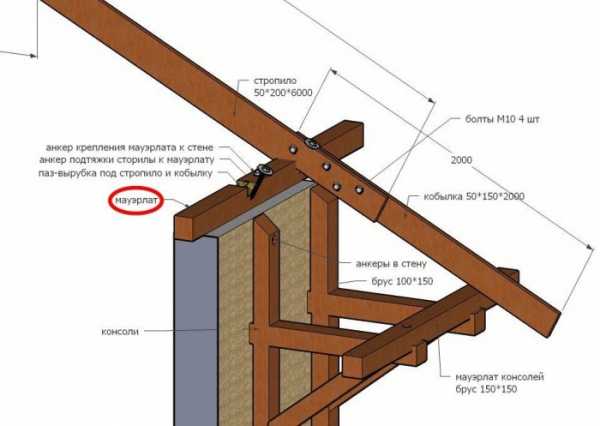

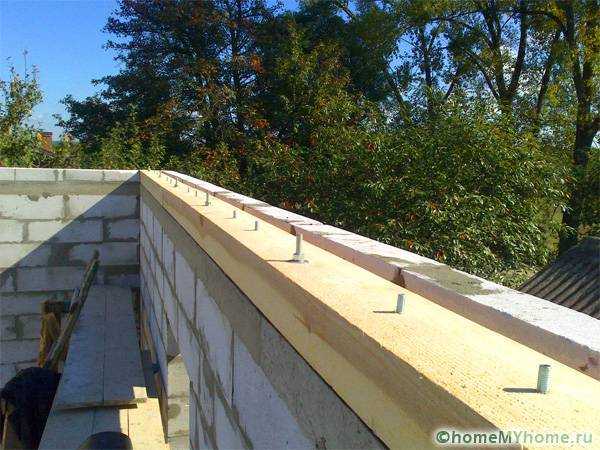

1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.

2. Стропила, установленные под наклоном.

3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.

4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.

5. Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.

6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.

7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.

8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

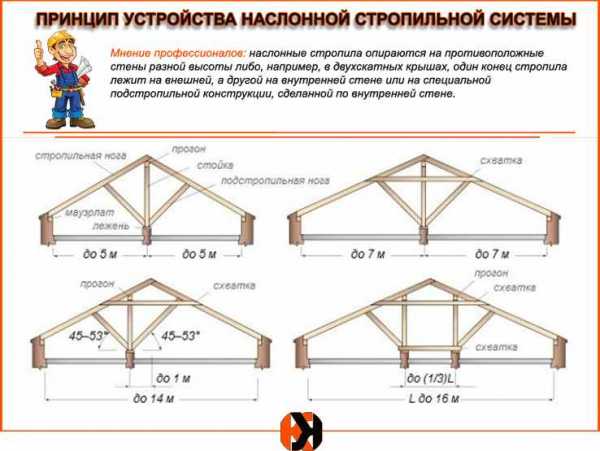

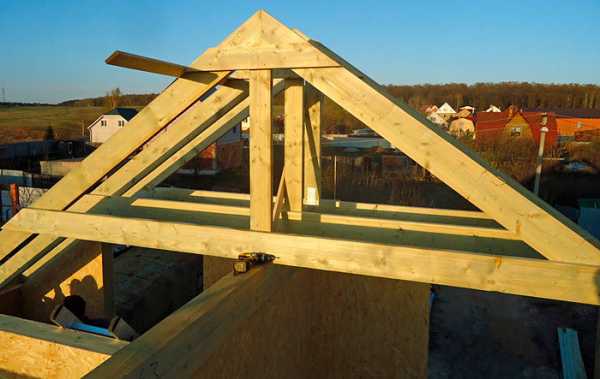

Наслонные стропила с опорными стойками под коньковым прогоном

Вам это может быть интересно! Теплая крыша – это немаловажная деталь при строительстве энергоэффективного дома. Из статьи по следующей ссылке Вы сможете узнать, как правильно утеплить крышу дома.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

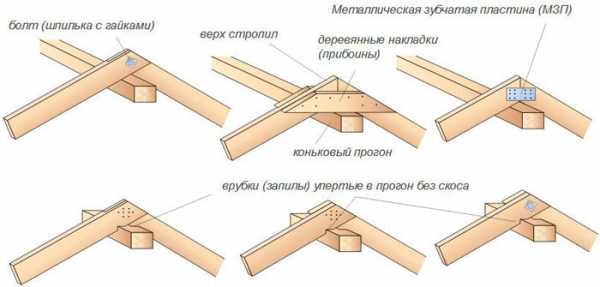

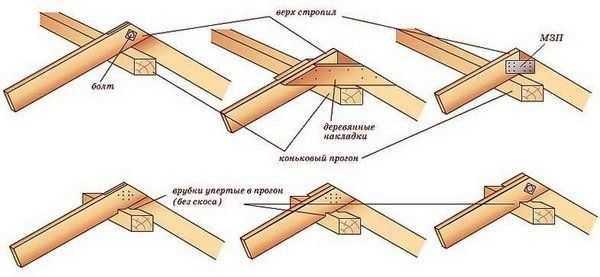

• крепление производится к коньку:

• крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

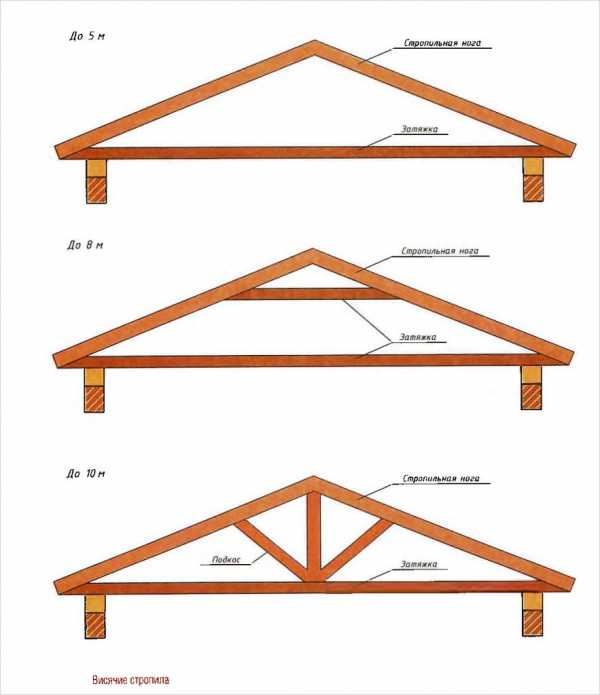

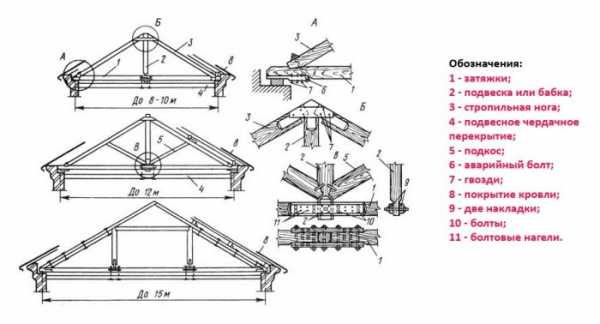

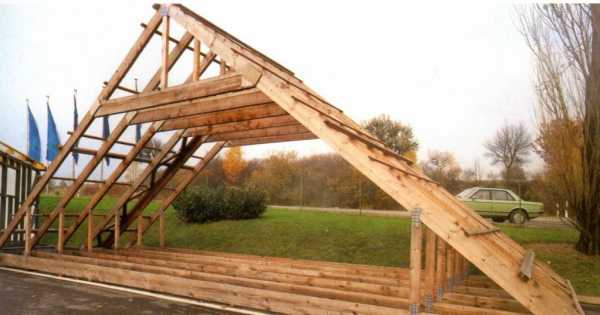

Висячие стропила крыши двускатной

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.

2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.

3. На стойки укладывают коньковый брус, который к ним же и крепится.

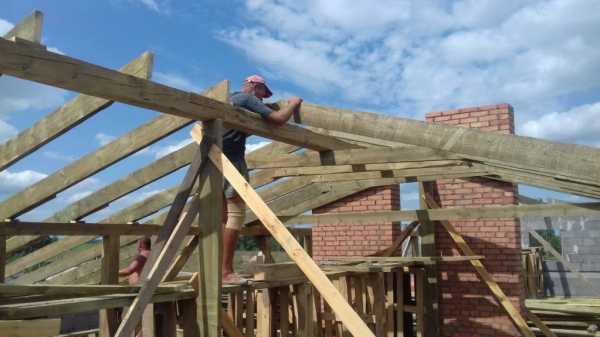

4. Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.

5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

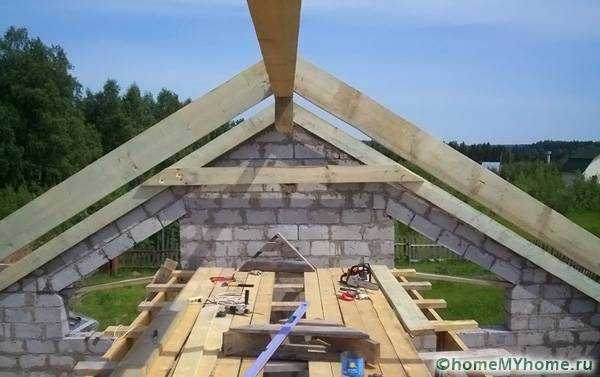

Установка стропил на конек по натянутой нити

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

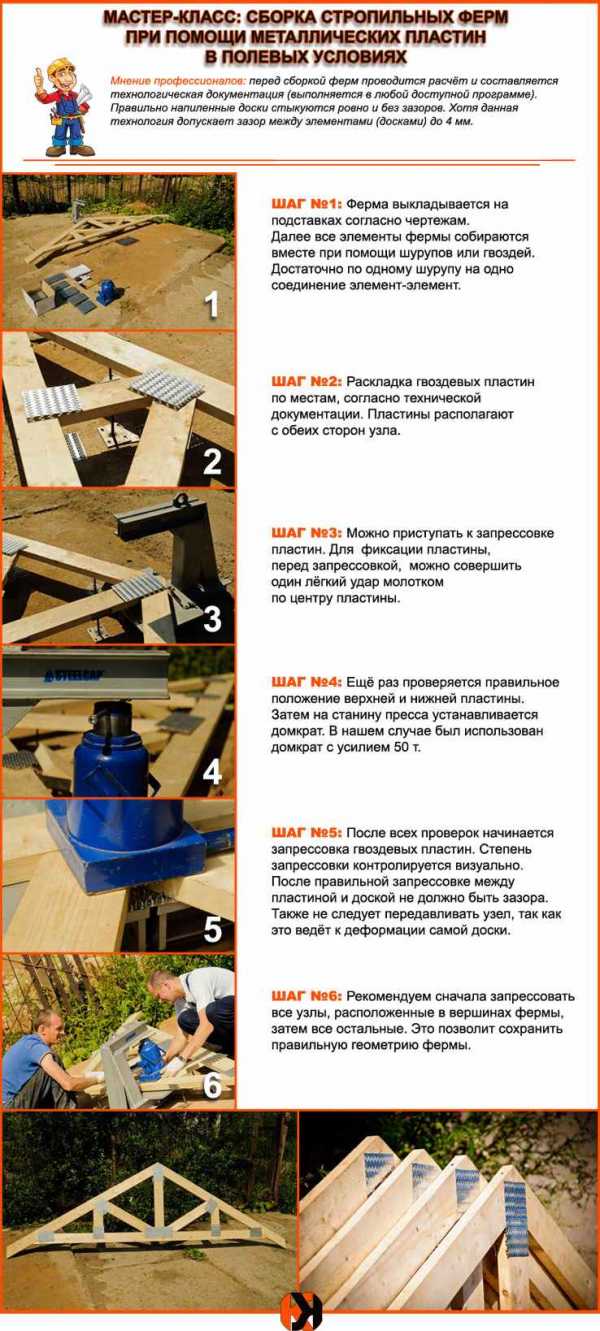

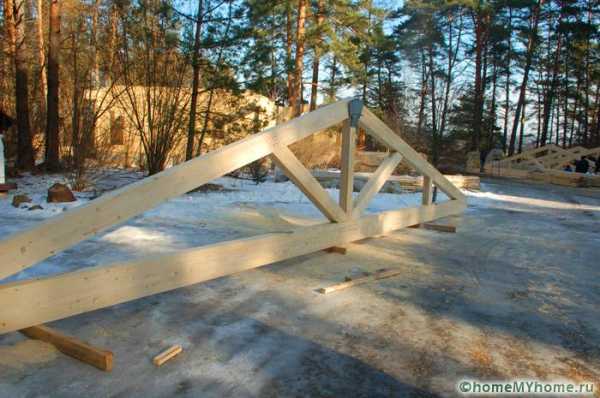

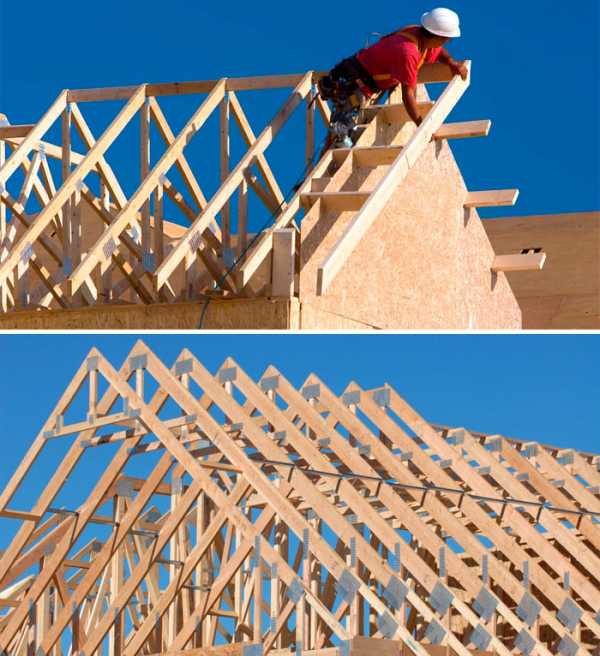

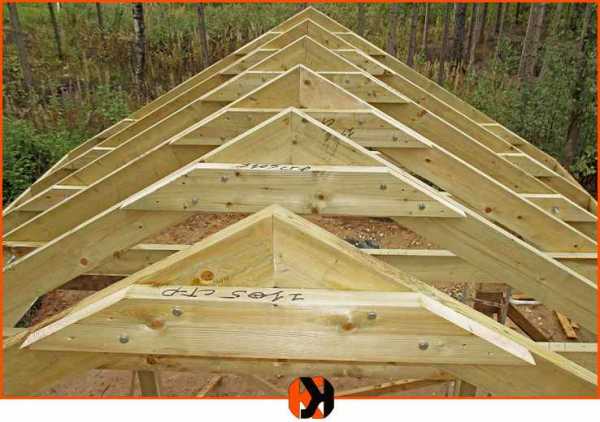

Собранные на земле стропильные фермы висячего типа

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Вас это может заинтересовать! Когда закончен монтаж стропильной системы, то приходит черед кровельных работ. Из статьи по следующей ссылке Вы сможете узнать, чем покрыть крышу дома.

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропильных ног;

• шаг их установки;

• сечение используемого пиломатериала.

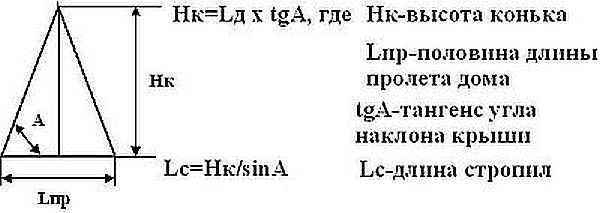

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c²=a²+b², где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

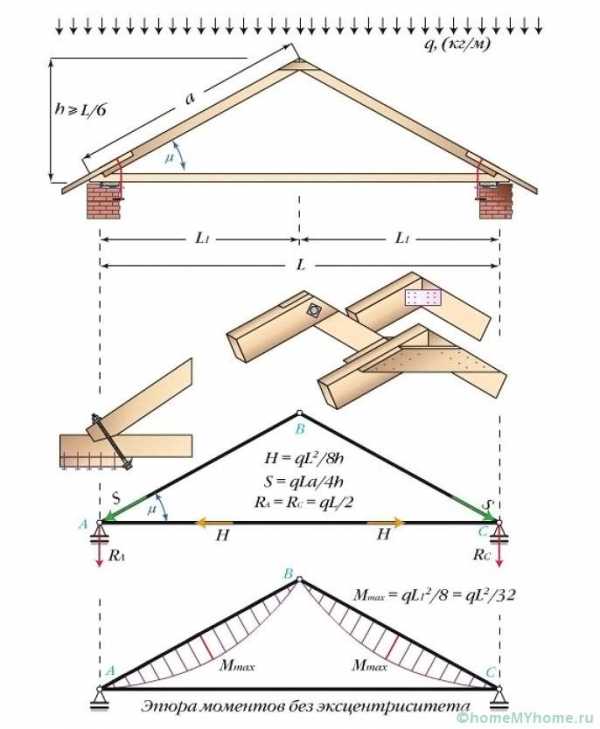

Длина стропилы равна l²+H²

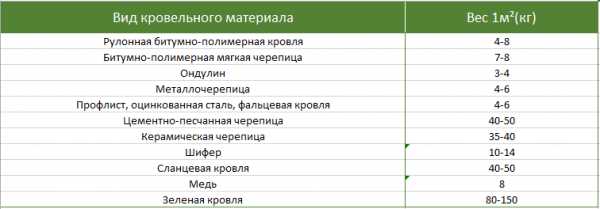

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

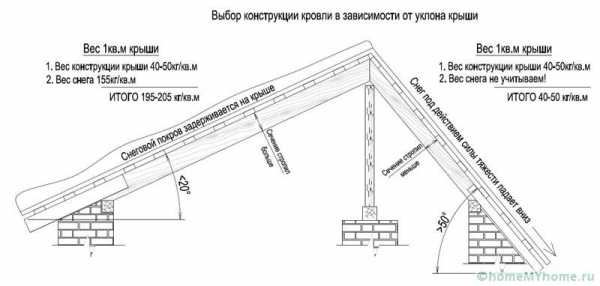

И еще один момент. Стропила для двускатной крыши укладываются под определенным углом (на фото обозначен буквой «a»). Наклон выбирается с расчетом выбора кровельного материала. То есть некоторые покрытия нельзя укладывать на крыши, если угол наклона меньше требуемого. Вот несколько соотношений:

• минимальный угол наклона стропильной системы для шифера – 22°;

• для профнастила – 12°;

• для металлочерепицы – 14°;

• мягкой черепицы – 15°.

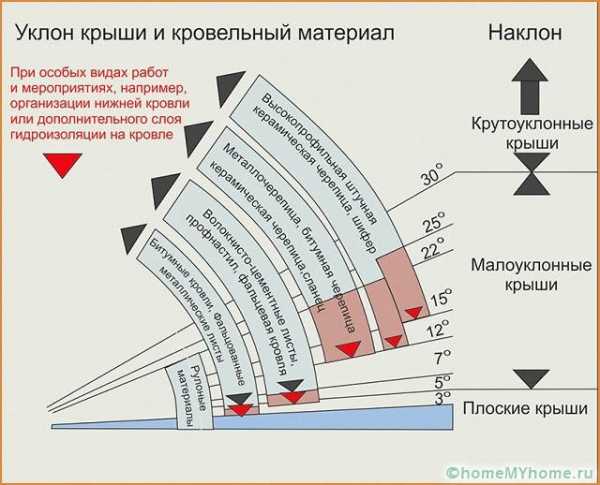

Соотношение уклона крыши к типу кровельного материала

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Как сделать стропила для двухскатной крыши своими руками

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

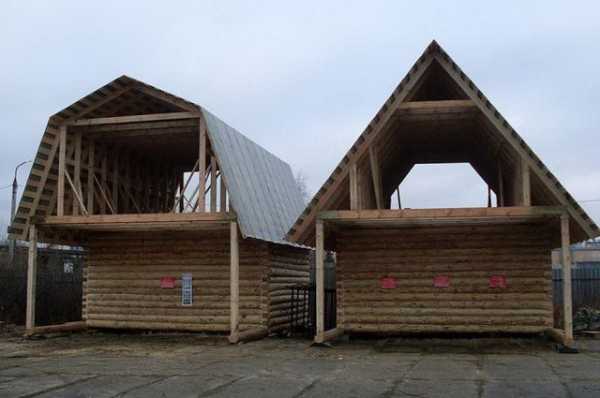

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

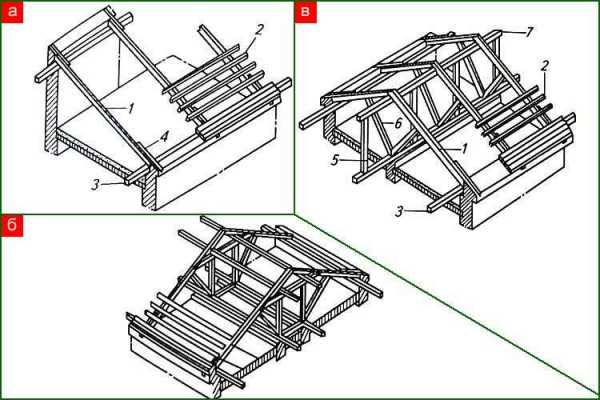

   Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

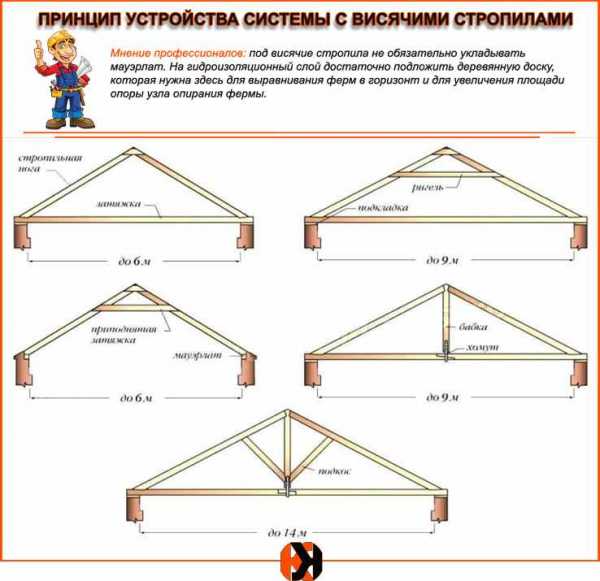

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м² поверхности.

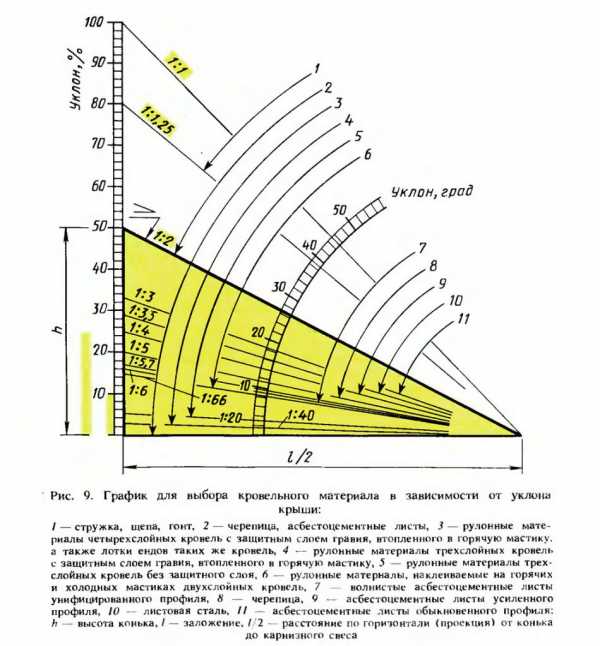

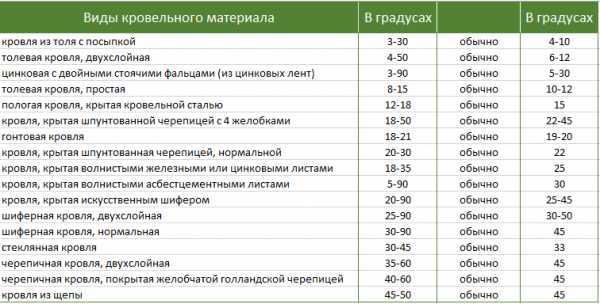

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

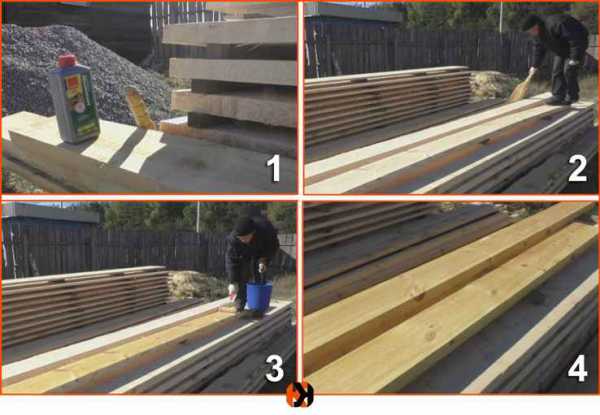

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

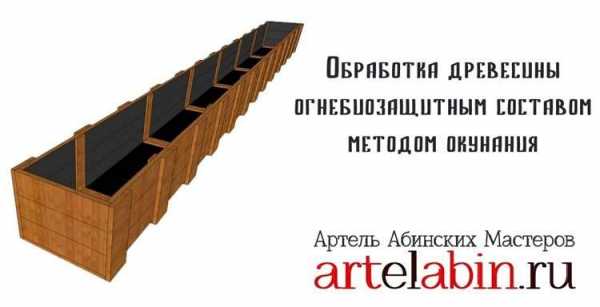

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

besedkibest.ru

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

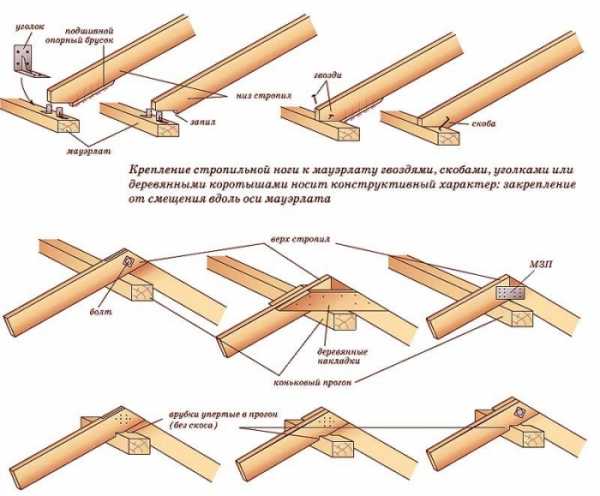

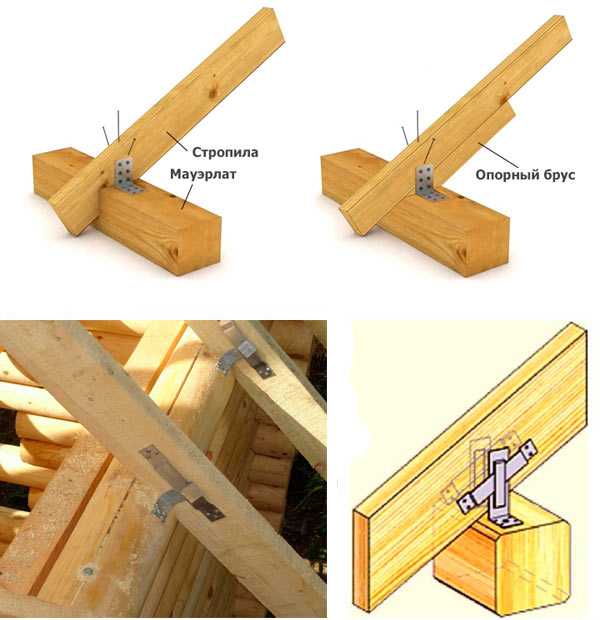

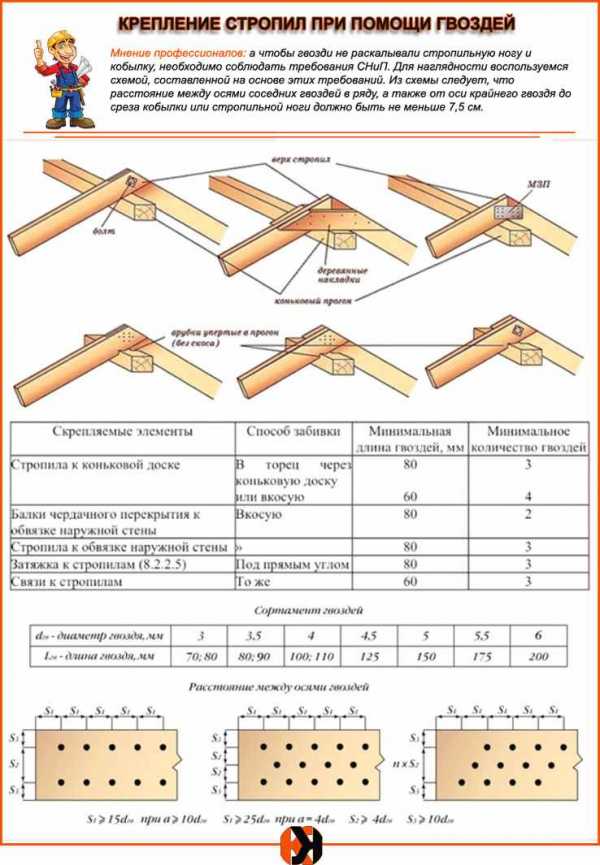

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

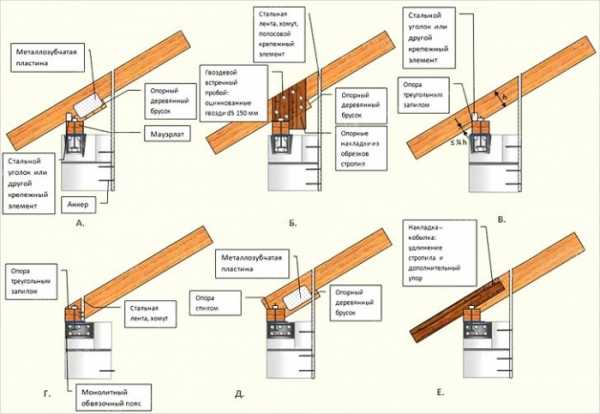

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

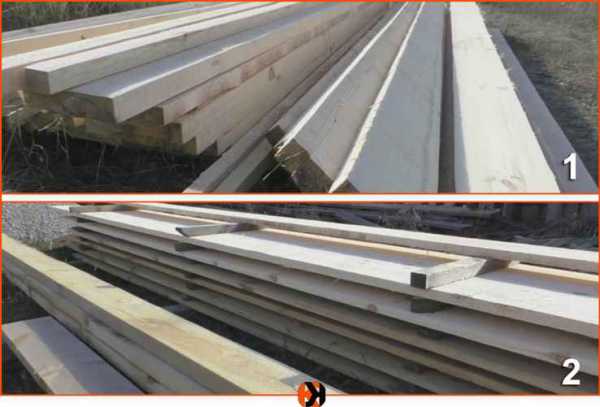

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

kryshagid.ru

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
2. Количество дождей, их сила и продолжительность.
3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

• создают опорную плоскость для кровли, образуют каркас;
• формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
• обеспечивают необходимую жесткость и прочность;
• связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

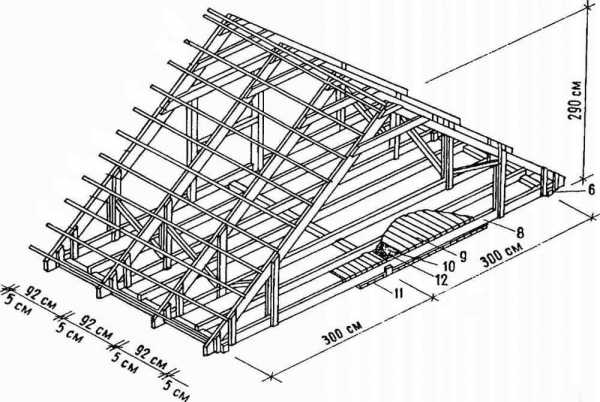

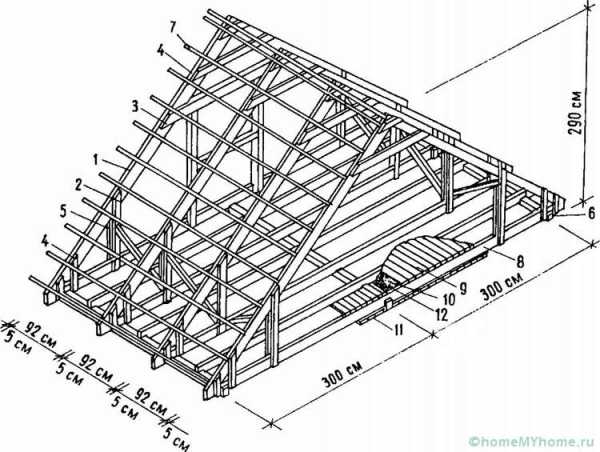

1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
2. Доступность, распространенность материала.
3. Древесина легко обрабатывается, режется, соединяется.
4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
5. Прочность, надежность конструкции.

Существуют и недостатки:

1. Древесина подвержена гниению, появлению плесени или грибка.
2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
3. Набухая, древесина изменяет линейные размеры.
4. Древесина огнеопасна.
5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

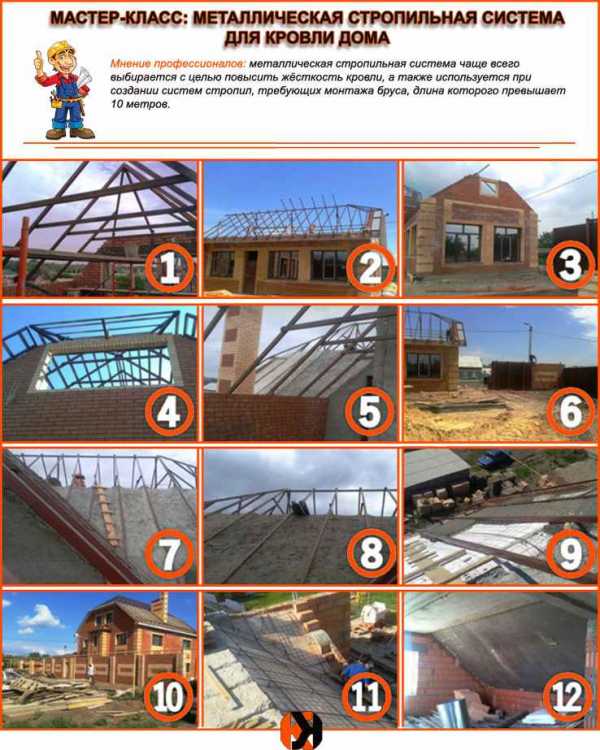

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

• с висячими стропилами;
• наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

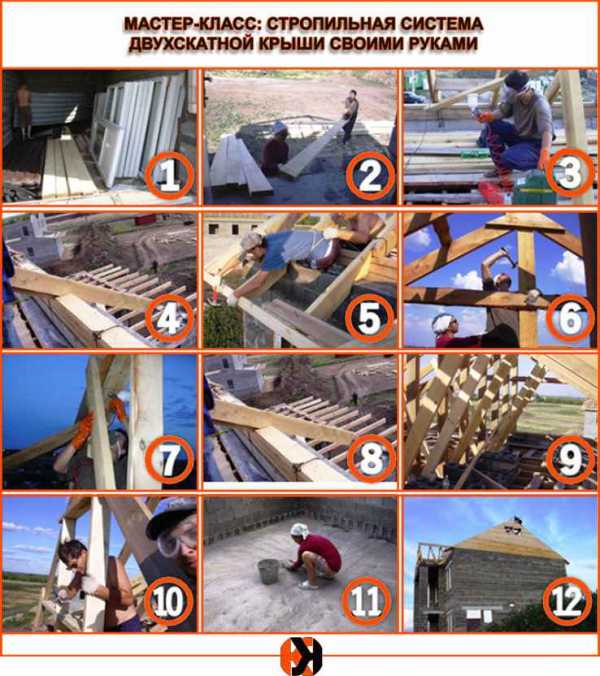

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

• гнилых участков;
• следов жизнедеятельности насекомых;
• трещин;
• количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
• влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

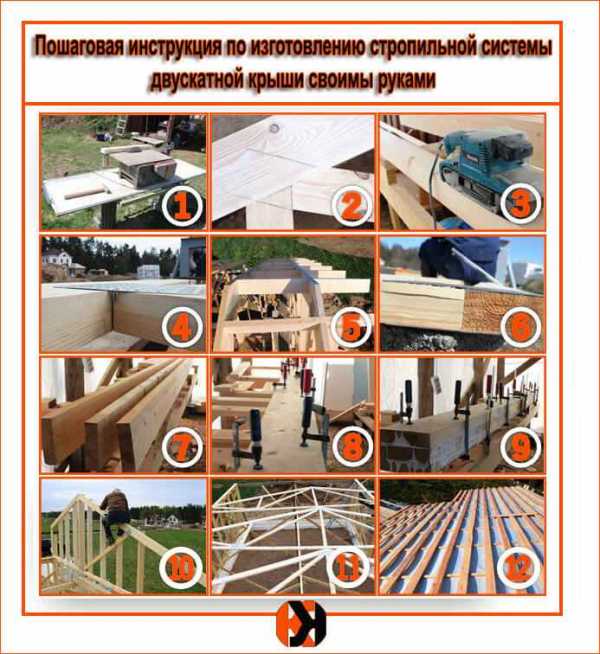

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

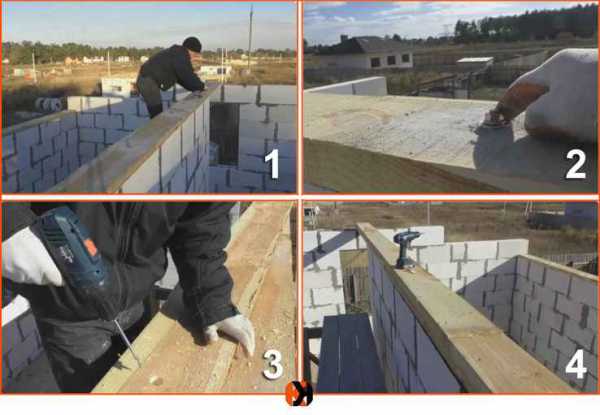

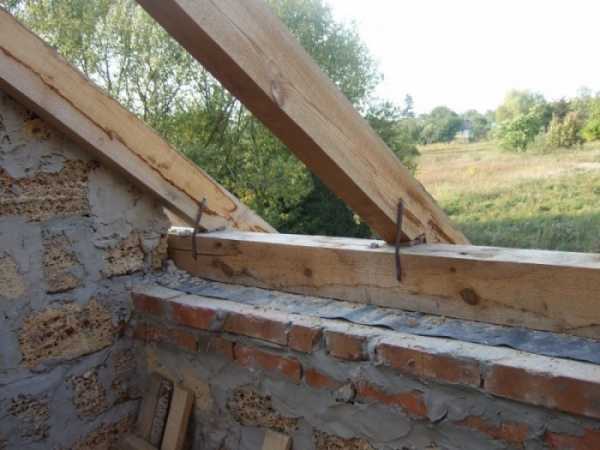

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

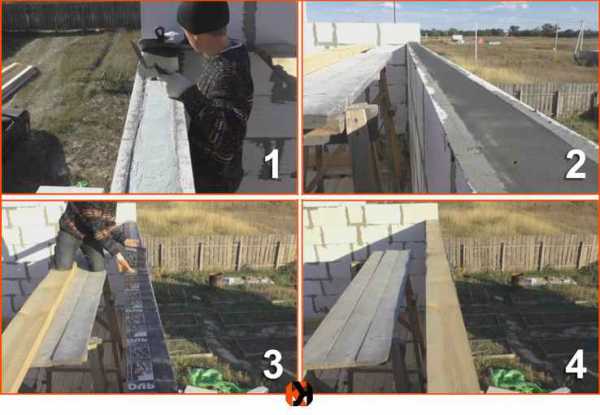

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

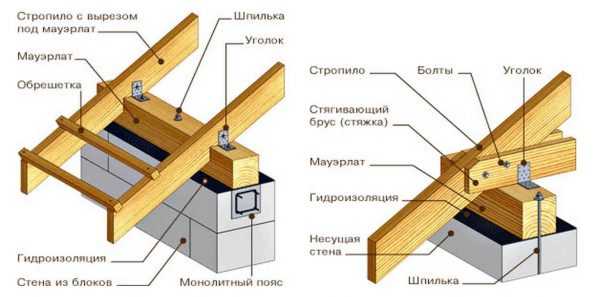

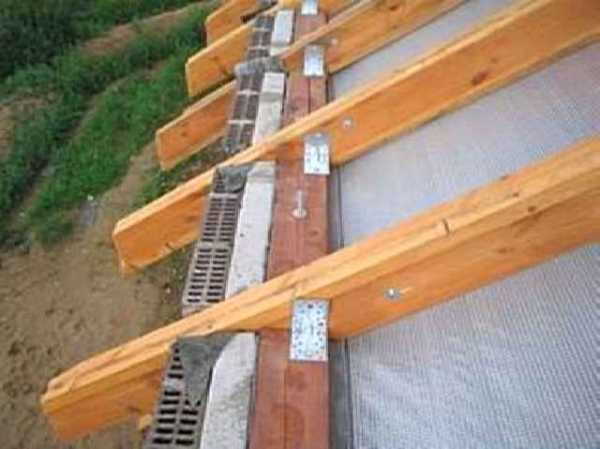

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

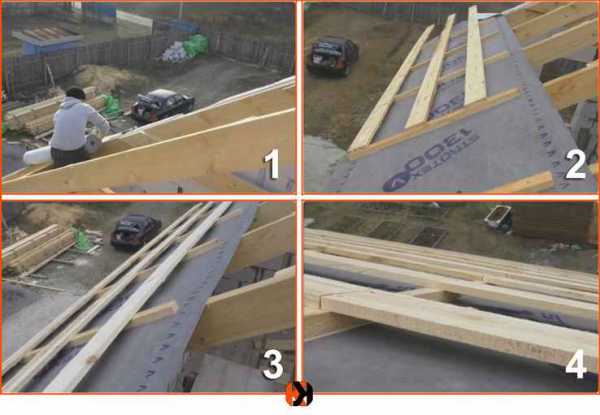

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

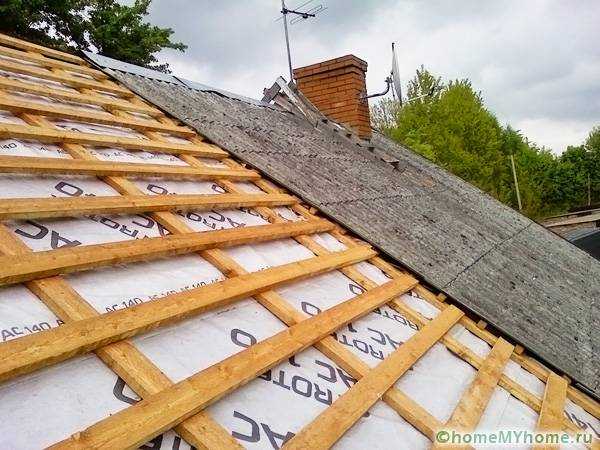

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

www.krovlyakrysh.ru

Стропила для двускатной крыши своими руками + видео

Благодаря простому устройству, легкости обслуживания и прочности, обеспечивающей долговременную эксплуатацию, двухскатная крыша – наиболее часто встречающееся решение при обустройстве домов.

Виды и особенности двухскатной крыши

Форма двускатной крыши определяется на стадии проектирования. Она во многом зависит от дальнейшей эксплуатации чердачного помещения. Выделяют три основных типа двухскатной крыши:

• Симметричная. Наиболее распространенный вариант, обеспечивает надежное устройство и равномерное распределение нагрузок. Риск пригибания стропил практически отсутствует. Существенный недостаток – невозможность обустройства мансарды. Острые углы образуют участки чердачного помещения, непригодные к эксплуатации.
• Простая асимметричная. Формирование одного угла, превышающего 45^о, обеспечивает увеличение полезной площади. Это позволяет организовать под двухскатной крышей дополнительные жилые комнаты. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает трудности на стадии расчетов по установке стропил.
• Ломаная. Излом двухскатной крыши может быть внутренний или наружный. Благодаря нестандартной конструкции появляется возможность использовать чердачную площадь для обустройства полноценного второго этажа. Расчеты по установке стропил значительно усложняются.

Рассчитать правильный угол наклона – ключевая задача, предшествующая установке стропил для двухскатной крыши. Во внимание берутся климатические особенности региона. Наличие частых и обильных осадков обуславливает необходимость обустройства крутого наклона двухскатной крыши. Установка пологих скатов предпочтительней при существенных ветровых нагрузках. При возможном диапазоне от 5 до 90^о, наиболее распространен вариант крыши, имеющей наклон от 35 до 45^о, характеризующийся экономией расхода материалов и равномерным распределением нагрузки.

Варианты стропильной системы

Мауэрлат и стропильная система – несущие элементы двухскатной конструкции. Сами стропила состоят из нескольких частей:

• стропильные ноги и затяжки, их соединяющие и придающие жесткость;
• вертикальные стойки;
• ригели;
• коньковые и боковые прогоны;
• продольные подкосы, в регионах с существенной снеговой и ветровой нагрузкой выполняется дополнительная установка диагональных подкосов;
• распорки;
• лежень и обрешетка.

Совет! Схема стропил обязательно включает установку дымовой трубы и вентиляционной шахты.

Для выбранной двухскатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого способа.

• Если крыша по ширине меньше 6 пм, рассматривается вариант установки висячих стропил.  Процесс заключается в фиксации ноги между коньковым прогоном и опорной стеной. Это обеспечивает снижение воздействия распирающей силы на стропильные ноги. Соединение элементов стропил осуществляется с применением затяжки, выполненной из дерева или металла. Их установка внизу позволяет выполнять функцию несущих балок. Непременным условием является надежная фиксация затяжки, так как она подвергается распирающим воздействиям.
• Наслонные стропила не ограничены размерами двухскатных конструкций, они включают лежень и стойки. Существенное преимущество такого типа стропил — простота установки. Омрачает практичность конструкции наличие стойки.
• Сложные конфигурации двухскатных крыш предусматривают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходят к расчету количества материала. При этом каждый элемент кровли нуждается в отдельном чертеже и фиксировании полученных результатов расчетов.

Расчет стропильной системы

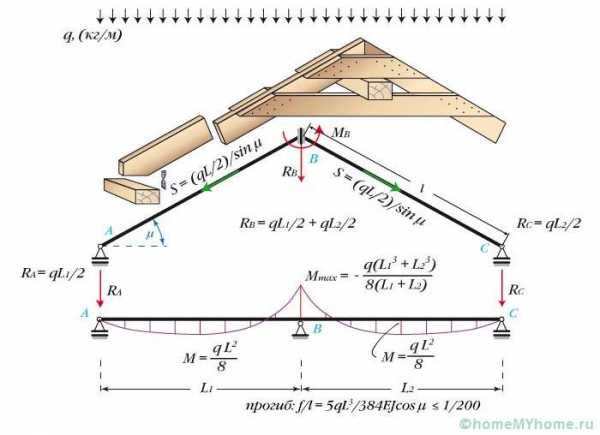

По факту, стропильная система – это соединенные воедино треугольные элементы, отличающиеся максимальной жесткостью. Если двухскатная крыша обладает ломаной конструкцией, неправильные прямоугольники нуждаются в разбивке на отдельные составляющие с последующим расчетом нагрузок по каждой части. На заключительном этапе данные суммируют.

Определение постоянных и временных нагрузок

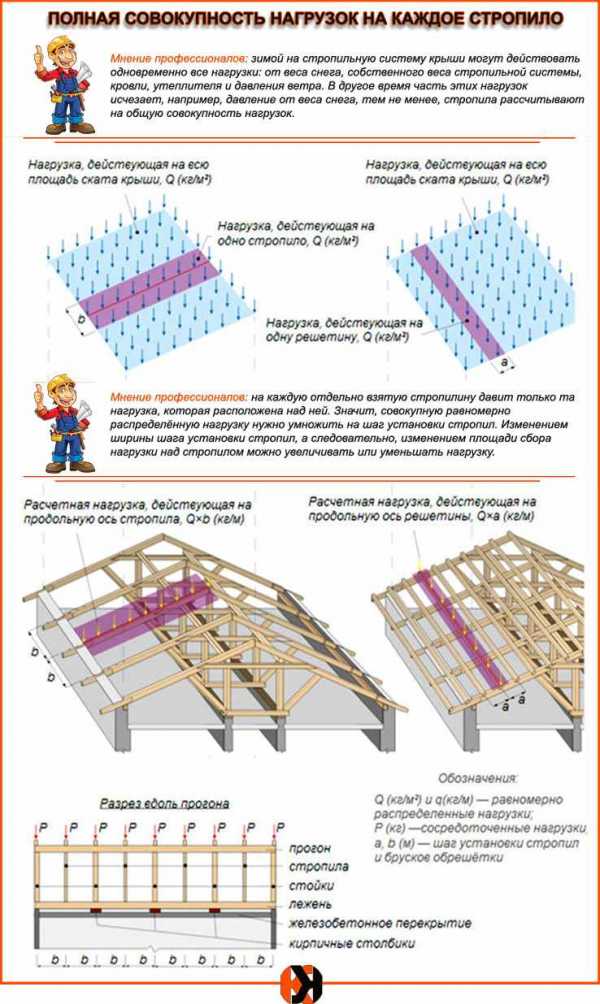

Неотъемлемое условие установки стропил – определение нагрузок на двухскатную крышу. Их разделяют на постоянные, переменные и особые. Составляющие величины постоянных нагрузок – вес обрешетки, отделочных материалов мансарды, утеплителя и прочих элементов, в целом формирующих вес кровли. В среднем этот показатель нагрузки на стропила составляет 40-45 кг м².

Совет! Расчет прочности двухскатной конструкции предусматривает 10% запас.

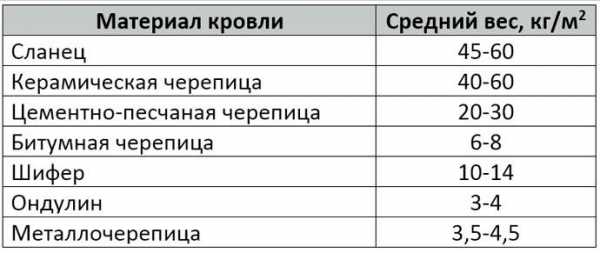

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для покрытия кровли, следует придерживаться максимального показателя нагрузки 50 кг на 1 м² площади крыши.

Материал для кровли	Вес, кг/м2
Металлочерепица	3,5 – 4,5
Натуральная черепица	40,0 – 60,0
Битумная черепица	6,0 – 8,0
Цементно-песчаная черепица	20,0 – 30,0
Шифер	10,0 – 14,0
Ондулин	3,0

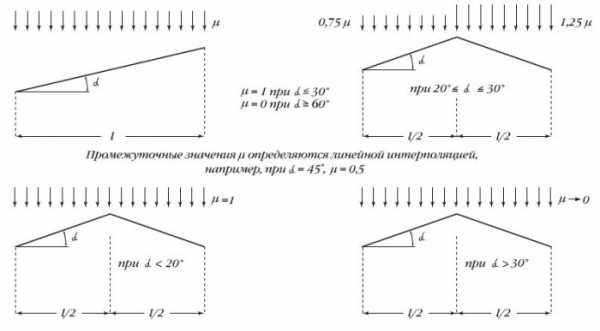

Само название переменных нагрузок говорит об их непостоянном действии. Сюда относят силу ветра, действие снежного покрова и другие виды интенсивного влияния погодных условий. Двухскатная крыша подобна парусу, неправильно рассчитанный угол наклона способен спровоцировать ее разрушение под воздействием сильного ветра. Для расчета этого параметра обращаются к показателям, указанных в СНиПе «Нагрузки и воздействия», учитывая сопутствующие факторы (местоположение дома на открытом пространстве или среди многоэтажек). Определение влияния снежного покрова на двухскатную крышу представляет произведение веса снега и поправочного коэффициента, который учитывает аэродинамические воздействия. Согласно СНиП, вес снега колеблется в пределах 80-560 кг/м². Зависимость коэффициентов от угла наклона крыши представлены на следующем рисунке:

Если угол превышает 60^о, этот параметр не учитывается ввиду невозможности задержки снежного покрова на двухскатной конструкции. Особые нагрузки предусматриваются в регионах с повышенной сейсмической активностью, при возможных штормовых ветрах или торнадо, что не характерно для большинства территорий.

Вычисление технических параметров стропил

Установка стропил отталкивается от формы двухскатной крыши, чем она сложнее, тем больше подстропильных элементов включает система. При использовании мягкой кровли, угол наклона крыши не превышает 20^о, более крутые конструкции предполагают установку ондулина, металлочерепицы или стандартного шифера.

Выбор шага стропил зависит от примененного материала для кровли и веса двухскатной конструкции, он варьируется в пределах 0,6-1,0 м. Количество ног определяется делением длины крыши на промежуток между стропильными парами с последующим добавлением 1. Полученный результат показывает количество ног на одну сторону крыши, для определения общего показателя цифру удваивают.

Установка стропил не обойдется без определения их длины, для чего применяют теорему Пифагора (с²=а²+ b²), где:

• Высота крыши (а) выбирается исходя из возможности дальнейшей эксплуатации чердачного помещения.
• Половина ширины дома обозначим b.
• Гипотенуза (с) представляет искомую величину – длину стропил.

Если для установки стропильной ноги не хватает максимально длины бруса 6 пм, применяют его сращивание путем стыковки или наращивания.

Определяя сечение стропил, учитывают следующие факторы:

• постоянные и переменные нагрузки:
• установка какого кровельного материала будет производиться;
• вид используемой древесины;
• длина стропильных ног и шаг между ними.

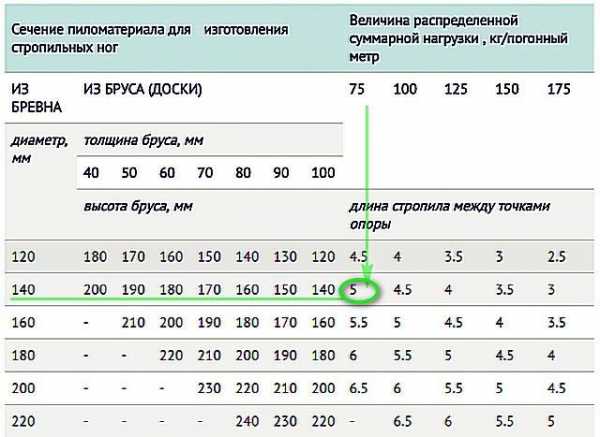

Таблица, приведенная ниже, поможет определить искомый параметр:

Шаг установки стропил (м)	Длина стропильной ноги, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
0,6	40/150	40/175	50/150	50/150	50/175	50/200	50/200
0,9	50/150	50/175	50/175	75/175	75/175	75/200	75/200
1,1	75/125	75/100	75/175	75/175	75/200	75/200	100/200
1,4	75/150	75/175	75/200	75/200	75/200	100/200	100/200

Анализируя данные, выявляется закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, следовательно, ее сечение должно расти.

Примерные сечения отдельных элементов стропильной системы двухскатной крыши приведены ниже:

Элемент стропильной системы	Сечение бруса или доски, см
Мауэрлат	10/10, 15/15
Затяжки и стропильная нога	10/15, 10/20
Стойка	10/10, 10/15
Лежень	5/10, 5/15
Обрешетка	2/10, 2,5/15

Монтаж двухскатной крыши

После тщательной перепроверки расчетов приступают к установке мауэрлата.

Мауэрлат

Монтаж мауэрлата включает следующие шаги:

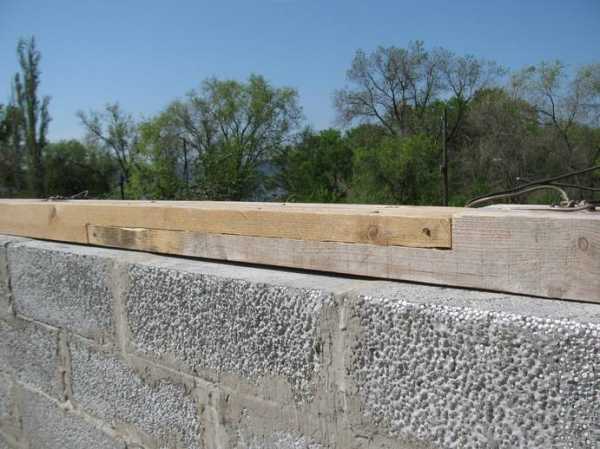

• Фиксация бруса на стене, предназначенной для опоры стропил. Если дом выполнен из сруба, функцию мауэрлата выполняет верхний венец. Здания, выполненные из пористого материала, предполагают установку мауэрлата по всей длине несущей стены.
• Проблема превышения стандартных размеров пиломатериалов при установке мауэрлата решается путем их сращивания.
• Для соединения мауэрлата двухскатной крыши брус выпиливается исключительно под прямым углом, функцию связующего звена выполняют болты. Использование проволоки, гвоздей и деревянных нагелей не приемлемо.

Установка мауэрлата может выполняться по центру опорной стены или со смещением. При фиксации конструкции до наружной границы стены должно остаться минимум 5 см. Применение гидроизоляционной защиты предохранит деревянный каркас двухскатной крыши от повреждений влагой. Надежное крепление – неотъемлемое условие установки стропил и мауэрлата на двухскатную крышу. Существует несколько способов выполнить данное требование:

• для монолитного строения идеально подойдут анкерные болты;
• срубы предпочтительней оснастить деревянными нагелями;
• пористые материалы хорошо совмещаются с арматурой или шпильками;
• в качестве дополнительного крепления при установке стропил применяется отожженная проволока;
• шарнирное крепление предполагает смещение стропильных ног в процессе усадки дома.

Установка стропил

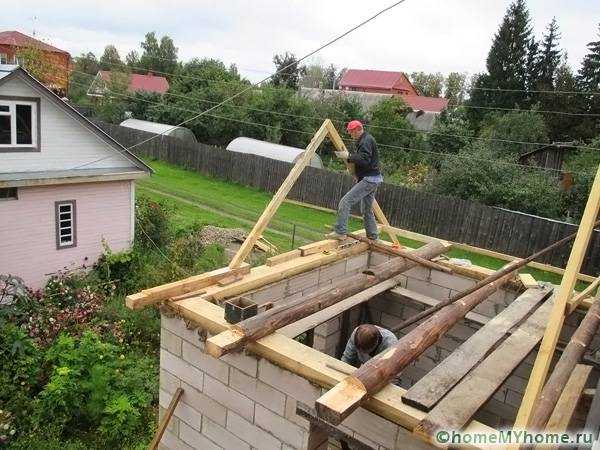

Монтаж стропильных пар осуществляется двумя способами: непосредственно на крыше, что весьма непрактично, либо на земле. При втором способе могут возникнуть трудности при перемещении собранных элементов на крышу. Установке собранных пар на мауэрлат предшествует подготовка запилов, делают их исключительно на стропильной ноге, чтобы не ослабить основу деревянной конструкции. Варианты крепления изображены ниже:

Для установки парных стропил применяют временные распорки и подкосы. Коньковый узел формируется соединением вверху стропильных ног. Процесс предполагает несколько вариантов выполнения задачи:

• небольшая конструкция двухскатной крыши допускает отсутствие опорного бруса;
• большие размеры обязывают применить стропильный брус, служащий в дальнейшем опорой для стойки.
• метод врубки.

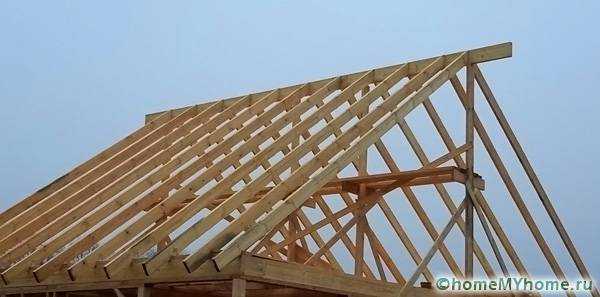

Варианты обустройства изображены на фото:

Установка обрешетки облегчает крепление кровельного материала, ее шаг напрямую зависит от использованного покрытия:

• максимальный шаг 44 см возможен при обустройстве крыши шифером или профнастилом;
• расстояния 350 мм будет достаточно при покрытии металлочерепицей;
• мягкая кровля предусматривает сплошную обрешетку.

Установка стропил содержит массу нюансов, которые сложно предусмотреть заранее. Облегчить подготовку запилов и врубов способны шаблоны, выполненные из тонких досок. Видеоматериал также ответит на некоторые возникшие вопросы.

bouw.ru

Двускатная крыша своими руками: стропильная система, устройство, крепление

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Содержание статьи

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87



Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

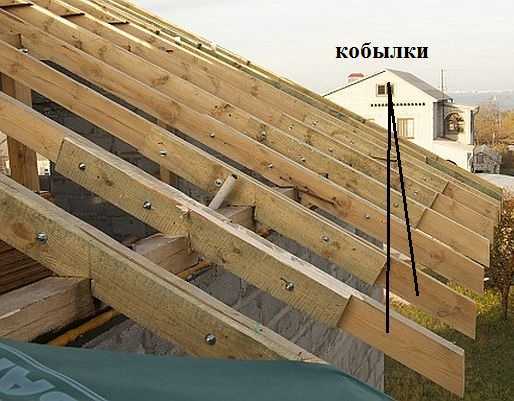

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

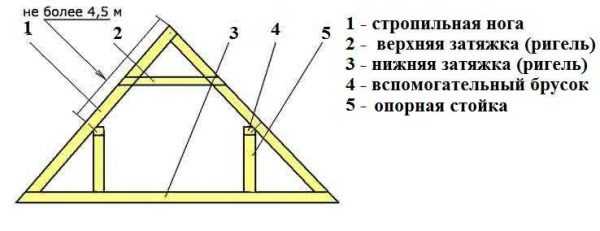

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

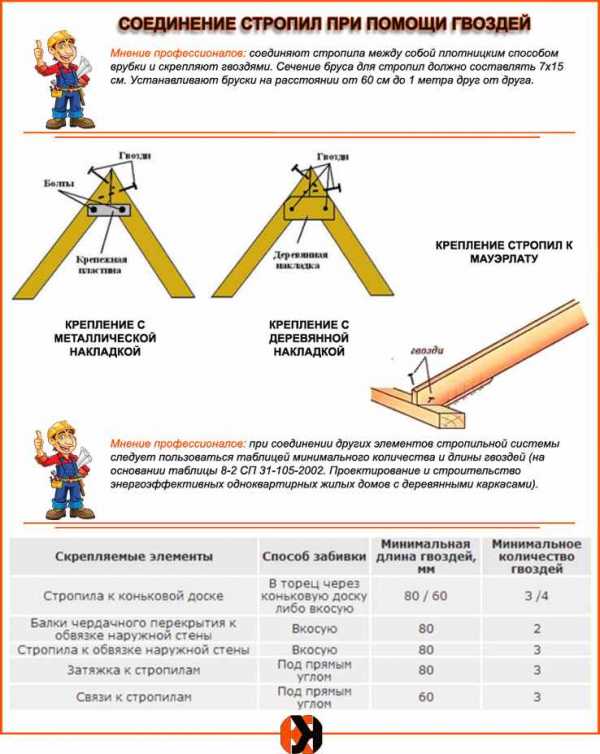

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.

baniwood.ru

Стропила для двухскатной крыши своими руками: расчет и монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При планировании строительства малоэтажных жилых, подсобных или коммерческих зданий большинство проектировщиков выбирают двускатную конструкцию крыши. Это связано с относительно простой технологией монтажа, повышенной надёжностью конструкции, эффективным отводом осадков с кровли и неприхотливостью к условиям эксплуатации. Однако для достижения всех преимуществ нужно грамотно спроектировать и установить стропила для двухскатной крыши своими руками.

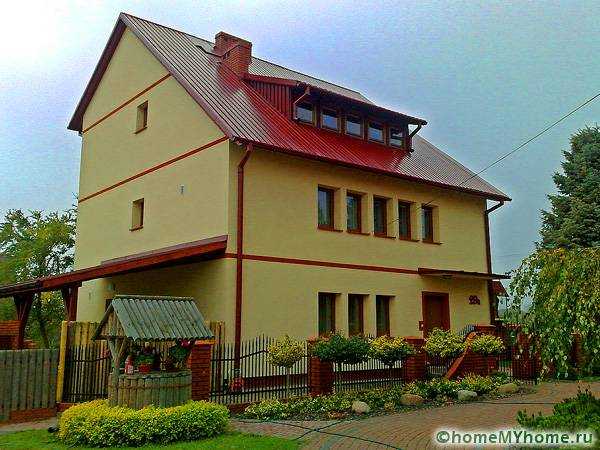

Внешний вид дома с двускатной кровлей

Содержание статьи

Особенности устройства двускатных крыш

Двускатные кровли представляют собой две наклонные плоскости прямоугольной формы (скаты), которые опираются на стропильную систему. Боковые части делаются глухими либо на них устанавливают окна и обшивку. Основными параметрами такой кровли являются: угол наклона и расположение конька относительно осевой линии, проходящей через стены, перпендикулярные скатам. То есть двускатная конструкция не обязательно должна иметь одинаковый наклон скатов или иметь симметричный вид.

Несимметричная двускатная кровля

Множество оригинальных проектов применяют несимметричную конструкцию скатов для учёта некоторых особенностей климата, либо в целях улучшения дизайна фасада. Стоит заметить, что такие решения весьма оригинальны, но на практике их реализовать достаточно сложно. Связано это со следующими причинами:

• Возрастает нагрузка на стены и фундамент в месте смещения конька кровли. В результате расчёты могут значительно усложняться, особенно при условии применения тяжёлых кровельных материалов, таких как шифер или керамическая черепица.
• Требуется изготавливать для каждого ската отдельные конструктивные элементы, что может значительно увеличить сроки строительства.
• На кровлю при больших углах наклона скатов могут оказывать существенное влияние давление ветровых потоков. Поэтому потребуется учитывать преимущественное направление ветров при расчётах.

Основные элементы скатной системы крыши

Перед тем как сделать стропила на двухскатную крышу нужно создать проект, а также изучить все элементы конструкции. Потребуется спроектировать такие основные узлы:

• Мауэрлат. Обеспечивает передачу нагрузки кровельной конструкции на несущие стены объекта, создавая её равномерное распределение. Брус изготавливается из лиственных пород древесины, таких как лиственница, дуб, ясень. Минимально допустимое сечение составляет 100х100 мм. Допускается применение не только цельного бруса, а и клееного, но с сечением 100х150 мм.
• Стропила. Основной элемент конструкции, который предназначен для формирования несущего каркаса, восприятия нагрузки кровельного материала через обрешётку и передачи нагрузки на мауэрлат. Расстояние между стропилами двухскатной крыши составляет от 0,6 до 1,2 м, в зависимости от веса кровельного материала и количества осадков в конкретной области.
• Затяжка. Специальная конструкция, применяемая для фиксации двух наклонных балок скатов под заданным углом наклона, которая крепится на уровне чуть выше балок либо немного ниже конька. Применяется в наслонных типах кровель.
• Стойка. Представляет собой вертикально устанавливаемый и прочно закрепляемый элемент, выполняющий несущие функции кровли. Устанавливается обычно на стены здания для частичной передачи нагрузки кровли. Придаёт дополнительную жёсткость конструкции.
• Прогон. Бывает двух типов: боковой и коньковый. Боковой представляет собой брус, опирающийся на стойки и расположенный параллельно коньковой балке. Позволяет предотвратить прогибание ската под значительными нагрузками. Коньковый прогон устанавливается вдоль линии примыкания одного ската к другому и служит опорой для конька.
• Подкос. Представляет собой вспомогательные опоры для стоек, которые располагаются под углом 45⁰ к несущим балкам скатов в целях увеличения площади контакта со стойками и снижения риска деформации ската.
• Лежень. Служит точкой опоры для подкоса и стойки.
• Обрешётка. Используется для фиксации стропильной системы в поперечном направлении, передачи нагрузки кровельного материала и его крепления, а также обеспечения стойкости к нагрузкам в прогонах между несущими балками.

Полезная информация! Подкосы для северных регионов из-за повышенных снежных и ледяных нагрузок на кровли допускается устанавливать не только продольно, а и по диагонали. Таким образом, значительную часть нагрузки воспринимают именно стойки, а не стены здания.

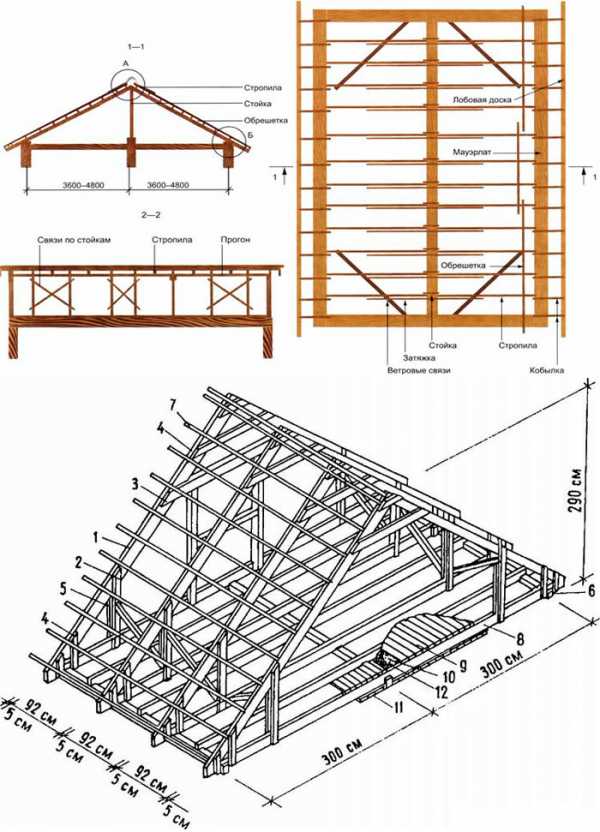

Конструктивные элементы двускатной кровли

Типы двускатных каркасных систем

Стропила для двускатной крыши своими руками могут быть висячими или наслонными. Висячая конструкция опирается только на боковые стены. Поэтому её применяют только для установки на здания с расстоянием между стенами не более 12 м. Для предотвращения схлопывания конструкции применяют вспомогательные горизонтальные или вертикальные элементы, позволяющие повысить прочность и надёжность конструкции. Наиболее удачными элементами являются: подкос, ригель или затяжка. Они могут быть закреплены не только к коньковой балке, а и непосредственно к самим скатным балкам под определёнными углами.

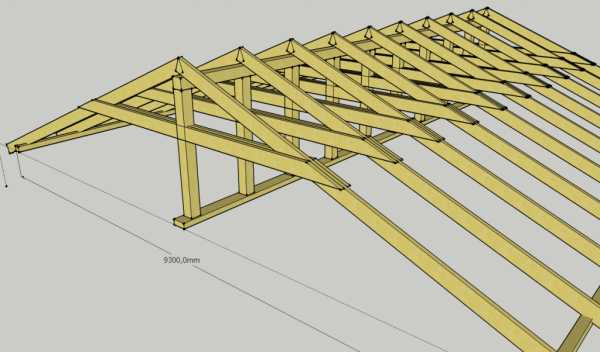

Висячая конструкция

Полезная информация! Если планируется использовать чердак в качестве жилого помещения, то в качестве опор рекомендуется использовать затяжки, которые позволят сохранить максимум пространства.

Для зданий с несущими внутренними стенами допускается установка наслонных скатных балок за счёт возможности установки дополнительных опор. В результате можно избегать ограничения висячей системы и устанавливать несущие балки даже при расстоянии между стенами более 10 м. Интервал между опорами выбирается для каждой конструкции индивидуально с учётом назначения здания и использования чердачного пространства.

Стропильная система наслонного типа

Статья по теме:

Подготовительные работы

Стропила для двухскатной крыши своими руками устанавливать следует только после того, как были проведены подготовительные работы. Они заключаются в проектировании скатной конструкции, создании сметы затрат, подборе необходимых материалов и инструментов. Однако же основной частью работ, несомненно, является грамотный расчёт всех параметров.

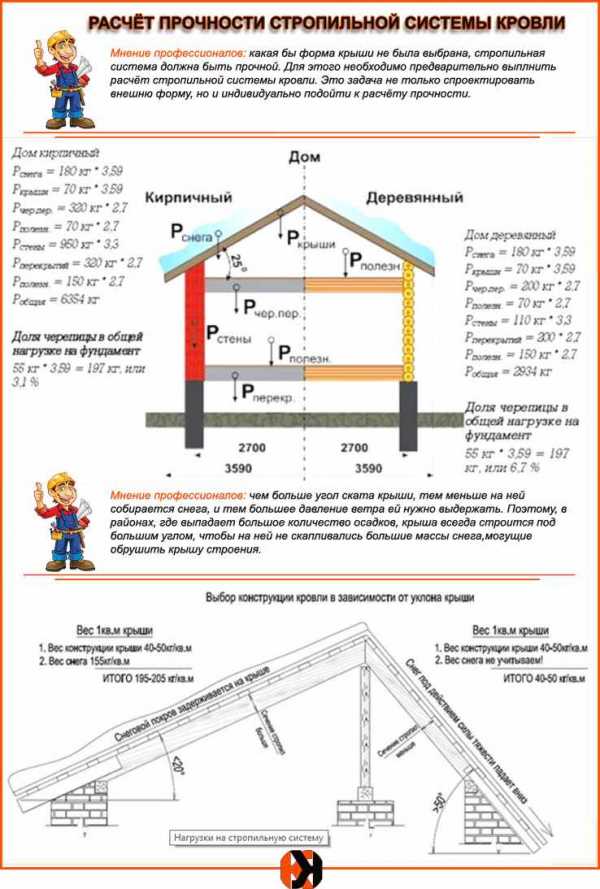

Расчёт нагрузок на стропила для двухскатной крыши своими руками

При выполнении расчётов важно правильно вычислить нагрузку на каркас кровли. Существует три типа нагрузок:

• Постоянные. В них включён вес всех используемых материалов: утеплителя, обрешётки, изоляционных плёнок, кровельного материала, доборных элементов, системы отливов и снегозадержания, отделки, мансардных элементов и т. д. Примерные нагрузки при использовании некоторых кровельных материалов указаны в Таблице 1.

Таблица 1. Нагрузка на стропила с зависимости от материала кровли

Внимание! Рекомендуется, чтобы при проектировании конструкции на 1 м² приходилась нагрузка до 50 кг, так как в противном случае возрастёт нагрузка на стены и придётся закладывать заглублённый фундамент.

• Переменные. Действуют только при определённых условиях, например, при выпадении осадков, ремонте или обслуживании кровли, ветровых нагрузках и т. д. При расчётах следует использовать максимальные значения искомых величин.

Расчёт типичных переменных нагрузок на кровлю в зависимости от угла наклона

Полезная информация! Монтаж стропила для двускатной крыши своими руками должен учитывать ветровые нагрузки. Для их расчёта следует брать усреднённые по региону показатели и умножать на поправочный коэффициент, который можно найти в СП 2.01.13330.2011. Дополнительно следует учитывать и расположение здания, например, если дом отдельно стоящий, то он испытывает максимальные нагрузки.

Согласно СП 2.01.13330.2011 нагрузка снега определяется как полная снеговая нагрузка, умноженная на поправочный коэффициент, который определяет ветровое и аэродинамическое давления. Вес снега на 1 м² может составлять от 80 до 320 кг.

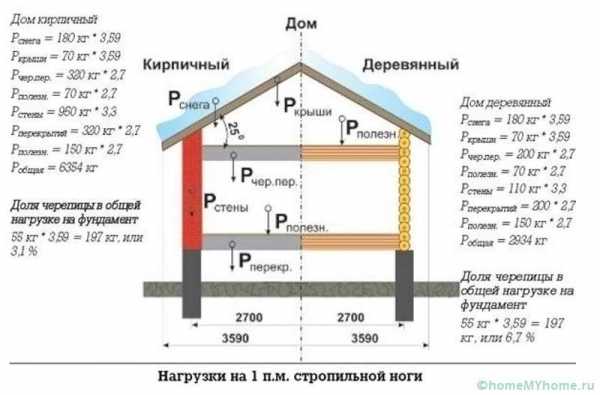

Расчёт нагрузки снега на погонный метр балок скатов для деревянного и кирпичного дома

Важно! Если угол наклона скатов составляет более 60⁰, то снеговую нагрузку учитывать не следует.

• Особые нагрузки. Определяются сейсмическими и/или штормовыми природными явлениями. Для средней полосы ими можно пренебречь, сделав запас по общей прочности 10-15%.

Расчёт нагрузок для наслонной кровли

Определение угла наклона скатов

Угол наклона кровли определяется в первую очередь кровельным материалом. Обычно он выбирается на основе следующих критериев:

Определение угла наклона ската крыши в зависимости от типа материала

Также стоит руководствоваться тем, что чем меньше угол наклона, тем лучше обтекаемость кровли. При больших углах обеспечивается быстрый отвод осадков со скатов, а также появляется возможность создания мансарды.

Расчёт длины и шага стропил

Устанавливая стропила для двускатной крыши своими руками, нужно соблюдать шаг их закрепления 0,6-1 м. Выбор зависит от расчётных нагрузок с учётом запаса прочности. Чем меньше шаг, тем прочнее конструкция и больше расход строительных материалов. Большой интервал 0,8-1 м допускается использовать только при укладке лёгких кровельных листов и углах наклона 15⁰-20⁰. Рекомендуется выбирать шаг в пределах 0,6-0,8 м.

Схема стропильной конструкции под укладку лёгких кровельных материалов

Длину балок, зная угол наклона скатов и расстояние между двумя стенами объекта, рассчитать достаточно просто по теореме Пифагора. Однако реальную длину нужно увеличить на 60-70 см, которая пойдёт на их стыковку, а также на свес скатов примерно 0,5-0,6 м.

Калькулятор расчета длины стропильных ног

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Полезная информация! Поскольку стандартная длина бруса составляет до 6 м, то для кровель с большими площадями можно применять их наращивание, стыковку или соединение.

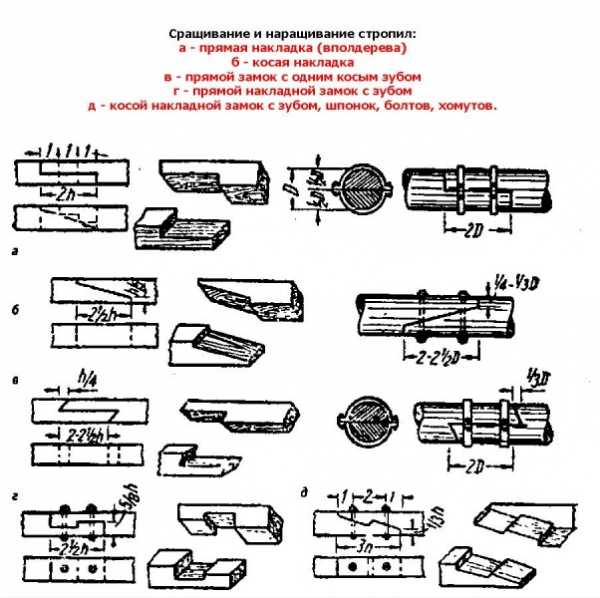

Способы наращивания балок

Определение сечения стропильных пар

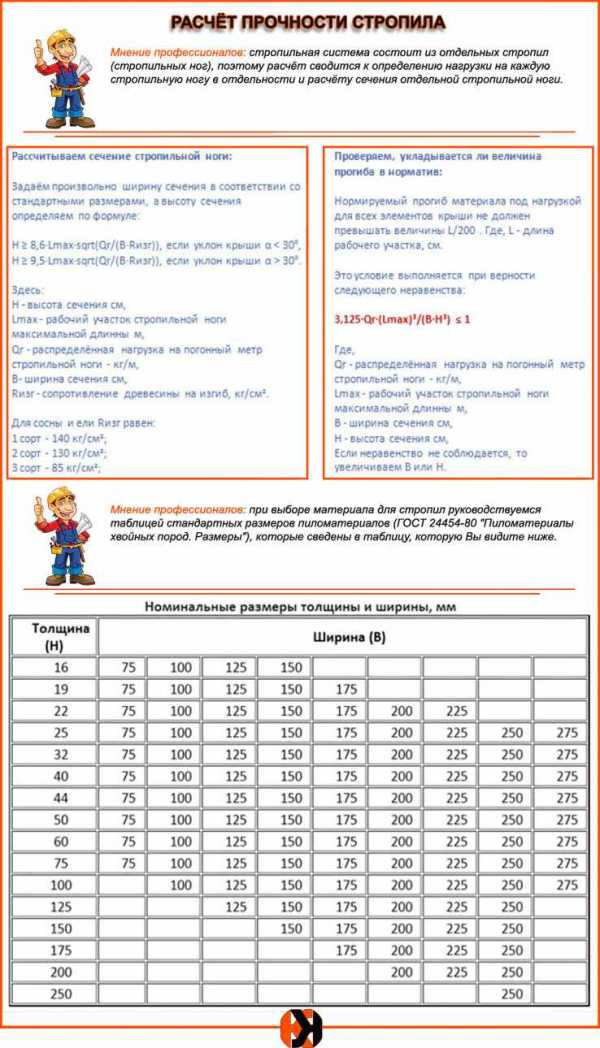

Расчёт сечения стропила для двухскатной крыши играет важную роль для выполнения монтажа кровельной конструкции своими руками, так как от этого будет напрямую зависеть надёжность и долговечность кровли. При расчётах важно учитывать следующие факторы:

• тип древесины, применяемой при строительстве стропильной системы;
• вид применяемого бруса: цельный или клеёный;
• длину и шаг скатных балок;
• общую нагрузку.

Для определения сечения балок с учётом их шага и длины необходимо использовать Таблицу 2.

Таблица 2. Зависимость сечения бруса, применяемого для скатных балок, от длины,шага установки и нагрузки

Важная информация! Чем больше шаг несущих балок, тем большее деформирующее усилие они воспринимают и возрастает необходимость увеличения сечения несущей конструкции.

На основе расчётных данных требуется составить чертёж и провести оценку финансовых затрат путём составления сметы. После этого следует провести закупку необходимых стройматериалов.

Этап установки стропил двускатной крыши своими руками: видео и фото всех этапов работ

Установка стропил двухскатной крыши выполняется только после проведения всех этапов подготовительных работ и расчётов. Пошагово инструкция монтажа содержит следующие этапы:

• крепление мауэрлата;
• подготовка конструктивных элементов;
• установка стропильных ног;
• монтаж обрешётки.

Способы крепления мауэрлата

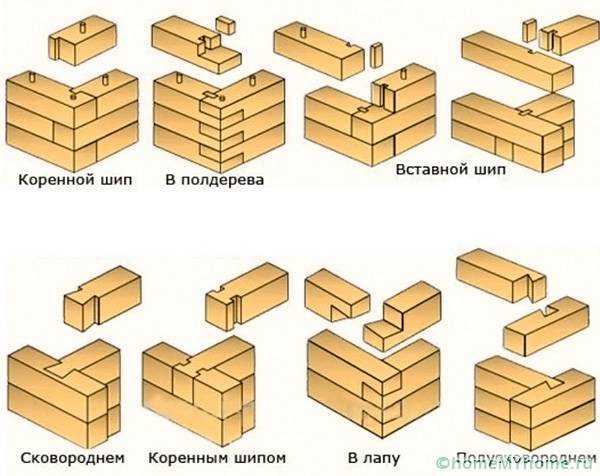

Методы закрепления мауэрлата отличаются в зависимости от основного материала стены. При возведении бревенчатых или деревянных домов венцовая обвязка может выполнять функцию мауэрлата. Если стены сделаны из пенобетона или кирпича, то крепление мауэрлата осуществляется на специально устанавливаемые стальные штыри по всему периметру внешних стен со смещением к центру здания или по центру. При этом он в любом варианте крепления должен быть удалён от внешнего края на 50 мм.

Крепления мауэрлата к стене из пористых бетонных блоков на болты

В большинстве случаев возникает необходимость наращивания длины балок. Наиболее удобным способом является крепление «в лапу». Оно делается под углом 90⁰ или 180⁰. Для этого срезают половину толщины балки на расстояние, равное удвоенному размеру большей стороны её сечения, затем прикладывают их друг к другу, просверливают отверстия под несколько болтов подходящего диаметра, расположенных в один ряд, а затем соединяют на болты.

Крепление мауэрлата к кирпичной стене на стальные штыри

После установки мауэрлата следует обеспечить защиту древесины от попадания влаги. Для этого её обмазывают битумом или укладывают гидроизоляционный материал внахлёст с расстоянием 10-15 см.

Внимание! Устанавливая стропила для двускатной крыши своими руками необходимо учитывать, что в древесине остаётся определённое количество влаги, которое при прямом контакте с металлом вызывает протекание коррозионных процессов. Чтобы их предотвратить, нужно на металл наносить защитное покрытие.

К стене мауэрлат крепится на анкеры, стальные скобы, деревянные нагели, шпильки, шарниры или обвязывают проволокой.

Способы закрепления балок между собой

Процесс изготовления стропильных пар

Для того чтобы обеспечить надёжное крепление балок скатов, нужно идеально подогнать их пары по размерам. Выполнять подгонку можно на земле или непосредственно на месте монтажа. Первый вариант является предпочтительным для небольших по площади и весу конструкций. Стропила для двускатной крыши своими руками изготавливаются на ровной поверхности с применением любых удобных инструментов. Это позволит обеспечить высокую точность их изготовления и практически идеальную стыковку пар. Для их подъёма наверх применяют подручные средства или специальные подъёмники.

Способы закрепления стропильных пар

Подготовленная часть конструкции стропил

Установка непосредственно на месте применяется достаточно редко, из-за нехватки места и невозможности применения специальных инструментов. Поэтому его рекомендуется использовать только специалистам.

Изготовление элементов конструкции прямо на крыше с установкой

Перед проведением распила балок нужно разметить их маркером и провести замеры длины. Желательно изготовить одну пару, которая будет служить в качестве шаблона. Затем следует собрать балки попарно в единые части конструкции.Их соединение друг с другом выполняется «в лапу» с креплением на болты или ригель. В качестве альтернативы можно использовать стальные пластины и гвозди, забивая их под разным углом к поверхности, чтобы они не пересекались внутри древесины.

Устанавливаем стропила для двускатной крыши

Чтобы грамотно выполнить установку стропил двухскатной крыши своими руками, видео или фото процесса следует изучать заранее. Перед монтажом устанавливают балки перекрытия с креплением встык к мауэрлату. Интервал их размещения аналогичен шагу скатных балок. Для этих целей применяют брус с сечением 120х120 мм или 150х150 мм. Крепление выполняется «в лапу» или на анкеры.

Способ крепления скатных балок к мауэрлату

Для упрощения монтажных работ можно выполнить настил потолка или хотя-бы уложить временно доски. Подготовленная площадка позволит упростить размещение и крепление подготовленных частей конструкции.

Балки могут быть зафиксированы на мауэрлате путём срезания части касающихся балок на глубину до 1/3 их сечения. При этом важно соблюдать угол касания, чтобы они плотно зацеплялись друг за друга. Второй способ крепления – установка стальных крепёжных пластин по бокам примыкания, апо центру — ригеля.

Способ крепления стропильных пар на стальные скобы

Сначала устанавливают конструктивные элементы, собранные на земле, с двух сторон скатов, скрепляют их временно вдоль конька досками, а затем монтируют промежуточные. Важно выполнить установку таким образом, чтобы образовались две ровные поверхности скатов. Если тип кровли наслонный, то необходимо установить опоры.

Установка конькового бруса

В месте стыка двух наклонных балок устанавливают коньковый брус. Затем устанавливают затяжки. Для наслонной кровли монтируют подкосы. Со стороны скатов настилают обрешётку с шагом и толщиной досок, которые соответствуют требованиям установки конкретного кровельного материала. После этого стропила для двускатной крыши своими руками полностью установлены.

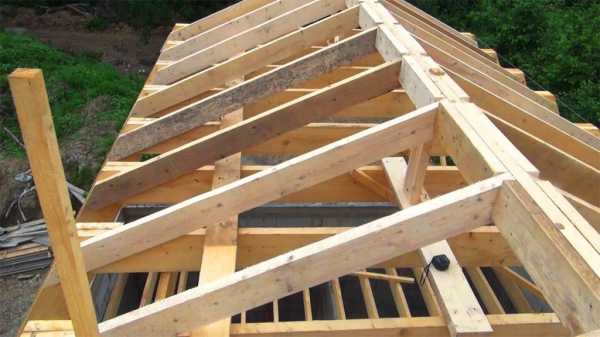

Все стропила установлены

Укладка сплошной обрешётки

Заключение

• Описана конструкция стропильных систем.
• Приведены этапы расчёта стропил.
• Приведено пошаговое описание монтажа стропил.
• Даны рекомендации и замечания, позволяющие не допускать критических ошибок установки.

Видео: стропильная система двухскатной крыши



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru
