В статье мы расскажем о том, как делается электрика в доме своими руками, схемы разводки также будут рассмотрены. Если пару десятилетий назад на электрические сети городов и даже сел нагрузки были незначительные, то сегодня картина обратная. Очень много высокомощной бытовой техники – стиральные машинки, мультиварки, сплит-системы и прочее.

Нагрузка на электрические сети увеличилась во много раз. И если у городских имеется некоторый запас, то в проводке частного дома такого нет, следовательно, увеличение нагрузки приводит к тому, что провода не выдерживают и начинают разрушаться. Следовательно, стоит вопрос о том, что электрика в квартире и доме своими руками должна не только ремонтироваться, но и меняться полностью.

Раньше делали проводку в домах по самой простой схеме – по выключателю и розетке на каждую комнату, а в современных условиях этого оказывается слишком мало – хочется и три зарядника включить, и ноутбук, и телевизор, и так далее. Чтобы самостоятельно сделать в доме проводку, необходимо знать определенные правила и стандарты, которых следует придерживаться при проведении монтажа. Также вы узнаете как делается схема проводки, как развести своими руками ее правильно и требования к ней.

Нормативные документы

Стройматериалы и вся деятельность строителей регламентируется определенными правилами и требованиями, называются они ГОСТ и СНиП. К электрической проводке в домах и сооружениях применяются также Правила Устройства Электроустановок (в дальнейшем ПУЭ). Именно этот регламентирующий документ прописывает все требования к электрооборудованию, досконально указывая, что с ним делать и каким образом. Вся электрика в квартире и доме своими руками подключается к напряжению лишь после того, как проведены все проверки на наличие короткого замыкания.

Требования к электропроводке в частных домах и квартирах

В том случае, если вы решили самостоятельно изготовить электропроводку в своем доме, необходимо внимательно изучить все требования, предъявляемые к ней. Но основное внимание следует уделять следующим моментам:

Основные компоненты электрической проводки (коробы распределительные, выключатели, розетки, счетчики) необходимо делать легкодоступными. Довольно просто монтируется проводка в доме своими руками. Электрика, правда, требовательна с точки зрения безопасности. Но все нормы можно без труда соблюсти.
Выключатели по ПУЭ нужно выполнять на уровне 0,6-1,5 метра от поверхности пола. Причем нужно обращать внимание на то, что при открытии дверей они не должны создавать препятствие. Например, если дверь открывается вправо, то выключатель нужно располагать слева. А если дверь открывается влево, то выключатель монтируется справа. Кабель необходимо прокладывать к выключателю сверху.
Розетки монтируются на уровне 0,5-0,8 метра от поверхности пола. Дело в том, что на таком уровне нужно ее располагать в целях безопасности при затоплении дома. Причем от газовой или электроплиты, радиаторов отопительных, труб (и иных предметов, имеющих заземление) должно выдерживаться расстояние не меньше 0,5 м. Ко всем розеткам провода идут снизу вверх. Именно так проводится монтаж электропроводки в квартире своими руками. Схемы разводки приведены в статье.
На каждые 6 кв. м. площади комнаты должна быть одна розетка. Исключение – кухня, в которой монтируется столько розеток, сколько необходимо (исходя из количества бытовой техники, располагаемой в ней). В туалете запрещается монтаж розеток, а вот в ванной разрешен, только при условии, что имеется развязка через трансформатор (на первичную обмотку подается 220 Вольт, со вторичной снимается столько же). Установка трансформатора производится за пределами ванной комнаты.
Перед началом проведения работ нужно сделать план электропроводки, четко обозначить ее расположение в стенах. Обратите внимание, что все провода должны располагаться либо горизонтально, либо вертикально – но не по диагонали или по ломаной. Так не должна делаться проводка в доме своими руками. Схема подключения всех приборов должна учитывать эту особенность.
От перекрытий, труб и прочих препятствий должно быть определенное расстояние. Например, от балок нужно выдерживать расстояние в 5-10 см, от карнизов — столько же. От потолка нужно выдерживать примерно 15 см, от пола — 15-20 см. Если речь идет о вертикальных поверхностях, то от дверных и оконных проемов как минимум 10 см должно быть. А вот между газовой трубой и проводкой нужно выдерживать расстояние свыше 0,4 м.
Внешняя или скрытая проводка не должна прикасаться к металлическим частям каких-либо конструкций.
В случае если несколько проводов идут параллельно, расстояние нужно выдерживать между ними свыше трех миллиметров. Альтернативный вариант – прятать каждый провод в защитный короб или гофру. Так монтируется электрика в доме своими руками. Схемы должны составляться с учетом этого.
Соединять и разводить провода следует в специальных распределительных коробах. Все места соединений нужно тщательно изолировать, причем обязательно следует учитывать одну особенность – запрещается соединять медные и алюминиевые провода. Если делаете проводку из медного провода, то делаете ее всю из него, никаких участков из алюминия не должно быть.
Заземление (провода нуля в том числе) необходимо закреплять ко всем приборам при помощи болтовых соединений.

Вот такие требования запрашивает вся электрика. Своими руками схемы соединений составить можно, только если учесть все эти правила и нормы.

Проект электропроводки в доме

Первым делом вам необходимо создать проект электропроводки, именно с него и начинается все. От него будете отталкиваться в дальнейшем при проведении монтажа. Конечно, будет намного лучше, если его вам сделают опытные техники, которые не один год занимаются этим делом. Но если у вас имеется опыт, дерзайте.

Но учтите, что от того, как сделан проект, зависит ваша же безопасность. Вам обязательно нужно знать, какие условные обозначения применяются при составлении схем и проектов. Стоит отметить, что российские стандарты довольно сильно отличаются от европейских или американских, поэтому не стоит использовать зарубежные схемы в условиях нашей страны. Проектируется вся электрика в доме своими руками (схемы приведены в статье) на начальном этапе.

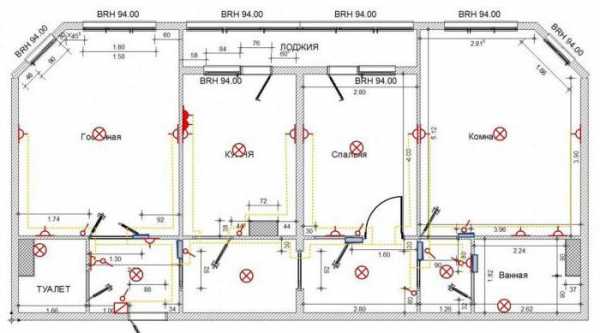

Рисуете план дома или квартиры, отмечаете на нем места, в которых будут установлены розетки, выключатели, люстры и т. д. О количестве электроприборов было сказано немного ниже. На этом этапе главная цель – создать схему, на которой будут обозначены все места монтажа приборов. Вторая часть – наметить места прокладки проводов по квартире. Конечно же, вам нужно знать, в каких местах будет стоять бытовая техника.

Разводка проводов

Затем производите разводку всех проводов. И если создание схемы с расположением потребителей – простое дело, на этом этапе работ стоит более подробно остановиться. Можно использовать три типа подключений и разводки:

Последовательный.
Параллельный.
Смешанный.

Наиболее привлекательным с точки зрения экономии материалов считается третий.

Делается электрика в доме своими руками (схемы смешанного типа) с максимально возможной эффективностью. Чтобы облегчить себе работу, проводите разгруппировку:

Освещение коридоров, жилых помещений, кухни.
Ванная и туалет (освещение).
Розетки в жилых комнатах, коридорах.
Розетки в кухне.
Розетка электрической плиты (при необходимости).

Обратите внимание, что это простейший вариант группировки потребителей электроэнергии. Чем меньше групп, тем меньше материалов будет израсходовано. Вышеприведенный пример – самый простой и экономичный. Можно усложнить: буквально к каждой розетке, например, подводить электропроводку. О том, как провести электрику в частном доме своими руками, вы начинаете немного осознавать.

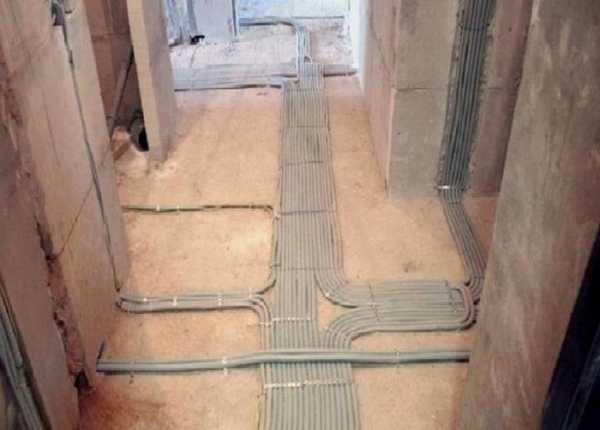

Чтобы упростить прокладку электропроводки, ее можно монтировать под полом (для розеток). В случае с верхним освещением можно проводить монтаж в плитах перекрытий. Идеально для «ленивого» способа – отпадает необходимость штробировать стены и потолок. Причем на план-схеме данный тип проводки нужно отмечать пунктирными линиями.

Расчет тока потребления

Обязательно нужно учитывать силу тока, которая будет протекать по сети. Для этого имеется простая формула: сила тока – это отношение суммарной мощности всех потребителей к напряжению (можно сказать, что это константа, так как стандарт напряжения в нашей стране 220 Вольт). Допустим, у вас следующие потребители:

Электрический чайник мощностью 2000 Вт.
Десяток ламп накаливания, каждая по 60 Вт (всего 600 Вт).
Микроволновая печь мощностью 1000 Вт.
Холодильник мощностью 400 Вт.

Напряжение в сети 220 В, суммарная мощность равна 2000+600+1000+400, то есть 4000 Вт. Разделив это значение на напряжение в сети, получаем 16,5 А. Но если взглянуть на практические данные, то в квартирах и домах максимальное потребление тока редко когда доходит до 25 Ампер.

По этому параметру необходимо выбирать все материалы для проведения монтажа. В частности, от силы тока зависит сечение проводов. Обратите внимание на то, что нужно брать всегда запас в 25%. Другими словами, если вы вычислили ток потребления 16 А, нельзя устанавливать предохранитель с таким же значением тока срабатывания. Нужно выбирать стандартное значение больше, нежели расчетное.

Марки проводов для использования в домах

Теперь о том, как монтируется электрика в доме. Кабель (правила ПУЭ регламентируют все его параметры) необходимо выбирать, исходя из токовых характеристик. Желательно, чтобы в доме или квартире проводка была сделана из таких материалов:

Провод марки ВВГ-5Х6. Этот провод состоит из пяти жил, каждая имеет сечение 6 кв. мм. Он широко используется для домов, имеющих трехфазную сеть, чтобы соединить осветительный щиток с основным.
ВВГ-2Х6 имеет две жилы сечением 6 кв. мм. Широко используется для домов с однофазным питанием, чтобы соединить осветительный щиток и основной.
Провод марки ВВГ-3Х2,5 имеет три жилы, у каждой сечение 2,5 кв. мм. Применяется для соединения осветительных щитов с распределительными коробками. Также от коробов до розеток.
Марка ВВГ-3Х1,5 имеет три жилы, у каждой сечение 1,5 кв. мм. Применяется для подключения выключателей и ламп освещения.
Марка провода ВВГ-3Х4 трехжильный, сечение каждой жилы 4 кв. мм. Применяется для подключения электрических плит.

Подсчеты количества материалов

Теперь считаете, из каких компонентов (в том числе и мелких) состоит электропроводка в доме. Своими руками проект, разводка, монтаж, выполняется достаточно быстро. Правда, вам придется изрядно постараться как можно точнее сосчитать количество провода. Для этого, согласно плану, проходите по квартире с рулеткой. Проведя замеры, добавьте сверху метра четыре – запас лишним не будет.

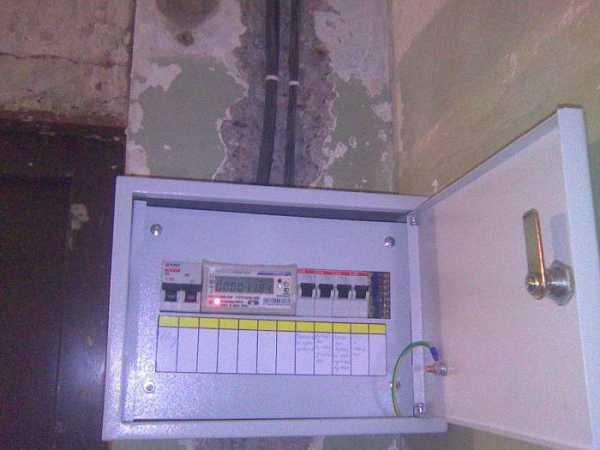

На входе в дом ставится осветительный щит, все провода из дома подходят к нему. В нем производится установка автоматических выключателей. Обратите внимание на то, что автоматы должны иметь максимальный ток срабатывания 16 или 20 Ампер. Электрическая плитка должна подключаться через отдельный автоматический выключатель. При мощности до 7 кВт используется автомат на 32 А, при большей – на 63 А.

После считаете количество распределительных коробок и розеток, ничего сложного в этом деле нет, производится это по схеме, составленной ранее. В дальнейшем вам потребуются различные «мелочи», например, изоляционная лента, наконечники, трубки, кабель-каналы, коробки, термоизоляция, и прочие. Теперь стоит поговорить о том, какими инструментами проводится монтаж проводки в доме своими руками. Схема рассмотрена довольно подробно.

Инструменты для проведения работ

При проведении всегда придерживайтесь правил техники безопасности. Чтобы не запутаться, лучше выполнять самостоятельно, если же у вас есть напарник, то помощь должна быть минимальной – подай, принеси, не мешай. Вам потребуется следующий инструмент:

Мультиметр.
Перфоратор.
Болгарка.
Шуруповерт.
Плоскогубцы.
Кусачки.
Фигурная и плоская отвертки.
Уровень.

Если вы проводите ремонт в старой квартире и параллельно меняете проводку, необходимо все кабели вытянуть, чтобы они не мешали. Для этой работы пригодится специальный датчик обнаружения электропроводки.

Разметка расположения проводов

На стене наносите метки, по которым будете прокладывать провода. Обратите внимание на то, соответствует ли правилам положение проводов. После того как наметили места прохождения электрокабелей, можно обозначить розетки, коробки, щитки и выключатели. Обратите внимание на то, что в новых квартирах под установку щитка имеется ниша. А в старых домах щиты просто крепятся к стене.

Штробирование стен

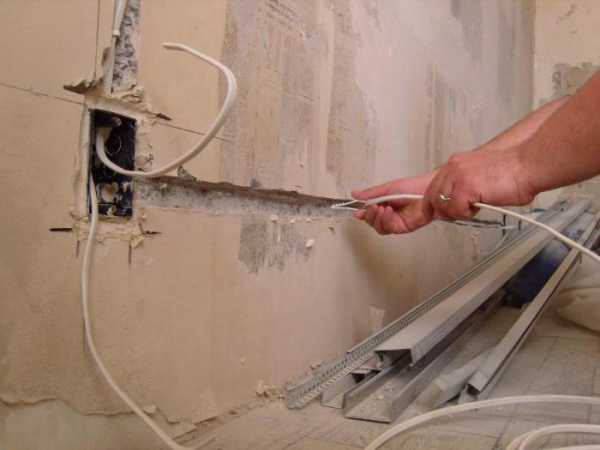

Первым делом устанавливаете на перфораторе специальную насадку и высверливаете отверстия для установки распределительных коробов, выключателей и розеток. Чтобы прокладывать провода, необходимо сделать в стенах канавки – штробы. Они делаются при помощи болгарки или перфоратора. Какой бы способ ни выбрали, грязи и пыли будет достаточно. Канавка должна иметь глубину 2 см. Что касается ширины, то ее должно хватить, чтобы уложить все провода. Как вы понимаете, разводка электропроводки своими руками – дело нехитрое, сложнее с физической точки зрения сделать монтаж.

Отдельная история с потолком. Если планируете делать навесной, то все провода просто устанавливаете на перекрытии. Это самый простой способ. Немного сложнее – сделать неглубокую штробу. И еще один – спрятать в перекрытии. Например, в панельных домах применяются такие перекрытия, в которых имеются внутренние пустоты. Поэтому хватит двух отверстий, чтобы проложить провода. И последнее – это пробивание отверстий в углах комнат, чтобы вывести провода к центральному щитку. После приступаете к монтажу электропроводки закрытым (придется штробировать стены) или открытым способами.

Заключение

Самое главное в монтаже электрической проводки в домах и квартирах — придерживаться всех норм и правил по ГОСТу, СНиПу, ПУЭ. Так вы не только сможете добиться максимальной эффективности от электропроводки, но и надежности, долговечности, а самое главное — безопасности. И старайтесь применять при монтаже только качественные материалы. Например, провода желательно использовать медные — у них намного больше срок службы (лучше проводимость, меньше нагреваются).

fb.ru

Схема электропроводки в квартире. Монтаж проводки своими руками

Зачем составлять монтажную схему электропроводки

Когда в квартире начинается ремонт, не каждому удается тут же представить, каким будет конечный результат. Ничего предугадать нельзя: ни где точно будет расположена мебель, ни сколько бытовой техники будет куплено в будущем.

Живым примером непредусмотрительности во время ремонта станет выключатель, который при открывании двери оказывается за ней и пользоваться им становится очень неудобно. Еще один пример — разбросанные по всей квартире удлинители, потому что для домашнего кинотеатра, холодильника, кондиционера и компьютера просто не хватило розеток.

Чтобы точно рассчитать, увидеть и понять, где именно и насколько удобно будут расположены все розетки, выключатели, лампы, электроприборы и мебель, и нужно составлять схему электропроводки.

Первая часть схемы

Первая часть схемы (она же — силовая) будет включать в себя схемы размещения: розеток, осветительных приборов и выключателей.

Обозначения для построения схемы электрики в квартире

Для того чтобы разобраться с той схемой, которая сейчас будет составлена, и составить на ее примере свою собственную, нужно взять на вооружение вот такие условные обозначения:

Схема размещения розеток в квартире

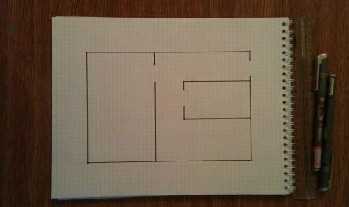

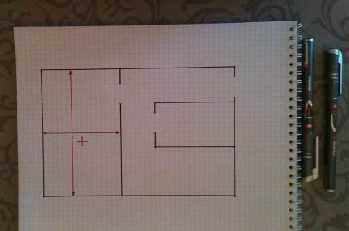

Для создания примера схемы размещения электропроводки можно взять стандартную однокомнатную квартиру. Ее следует начертить, пользуясь при этом совершенно вольными размерами. Все что важно — это правильное расположение комнат.

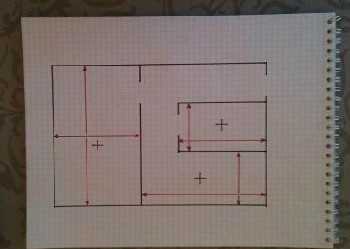

А вот и сам пример:

Стоит пронумеровать комнаты:

Помещение под № 1 — это гостиная. Помещение № 2 — кухня. Помещение № 3 — ванная. И помещение № 4 — это прихожая.

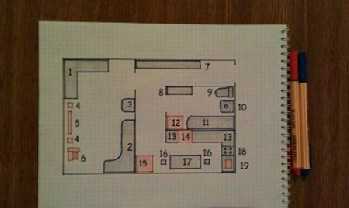

В этих комнатах нужно по максимуму расставить всю мебель.

В гостиной будут располагаться шкаф (1), диван или кровать (2), кресло (3), телевизор со стерео-системой (4 и 5), стационарный компьютер (6).

В прихожей будет один большой шкаф (7).

В ванной располагаются шкафчики (8), унитаз с раковиной (9, 10), ванная (11), стиральная машина (12).

Кухня будет включать в себя Кухонный стол (13), посудомоечную машину (14), холодильник (15), стулья и обеденный стол (16 и 17), газовую плиту (17) и микроволновую печь (19).

Красным цветом на рисунке отмечены те предметы (приборы), которые работают от электросети. Именно около мест их размещения и нужны розетки.

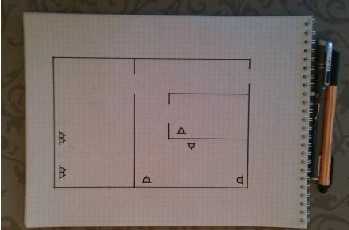

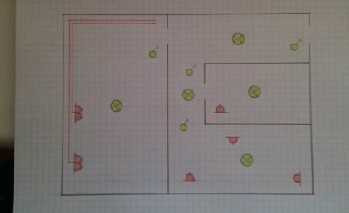

Теперь можно переходить к основной части: обозначению размещения розеток. Для этого нужно вновь нарисовать план квартиры, но уже без мебели, и в нужных местах проставить соответствующее обозначение розеток:

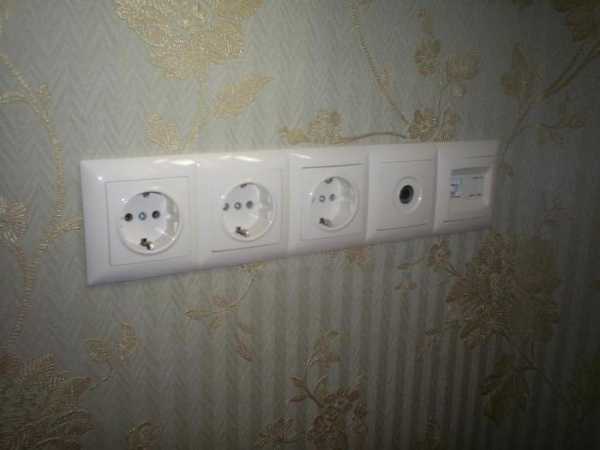

В гостиной желательно разместить двойные розетки, которые будут очень удобны для телевизора, стерео-системы, компьютера, а также других устройств, которые нужно подключать периодически, например, мобильный телефон или планшет.

Для ванной будет достаточно двух розеток — для стиральной машины и для всевозможных приборов вроде фена, электробритвы и другого, что работает не постоянно, а включается лишь по надобности.

На кухне нужно 3 розетки, которые будут находиться у всех электроприборов (холодильника, микроволновки и посудомоечной машины).

Схема размещения источников освещения

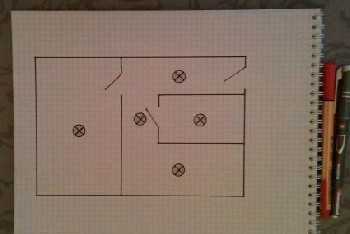

В данном примере все осветительные приборы будут находиться в центре комнаты. Для их точного размещения на схеме пока не нужны точные параметры помещения, однако точный центр комнаты на рисунке выделить нужно. Для этого достаточно измерить ширину и длину помещения, разделить их пополам и проставить соответствующее обозначение на месте пересечения этих импровизированных координат:

Точно такую же операцию нужно проделать и во всех остальных трех комнатах:

С прихожей, которая имеет вытянутую прямоугольную форму, нужно поступить так же, как и с остальными помещениями, а в вычислении центра помогут дополнительные линии:

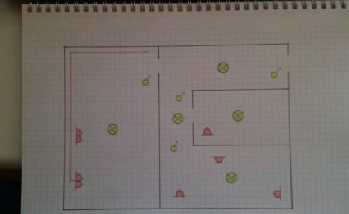

Теперь нужно вновь нарисовать все тот же план и заменить проставленные крестики на условное обозначение осветительного прибора:

Схема размещения выключателей

Для того чтобы правильно расставить выключатели, необходимо сначала прорисовать все двери. Это нужно для того, чтобы точно определить, куда именно они будут открываться: в какую из сторон, вовнутрь комнаты или наружу.

Совет! Желательно чтобы межкомнатные двери открывались в ту сторону, где они меньше всего будут мешать — то есть, в наименьший угол комнаты. Это позволяет значительно увеличить полезную площадь помещения.

Важно! А вот в ванной комнате двери, наоборот — должны открываться наружу, это делается в целях безопасности, чтобы человек, находящийся в бессознательном состоянии, не заблокировал дверь, и ему можно было оказать помощь.

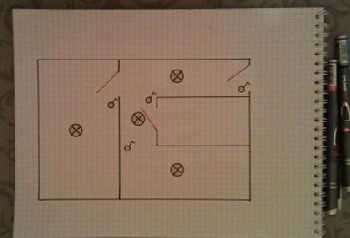

Теперь отчетливо видно, куда лучше можно поставить каждый выключатель:

Все выключатели располагаются сразу же у входа и не за дверью. Исключение составляет ванная комната — выключатель должен находиться снаружи, в ванной повышенная степень влажности и он быстро выйдет из строя.

На схеме пока нет размеров, но перед началом процесса монтажа их нужно будет проставить, чтобы было понятно, на каком расстоянии от пола и от двери будут расположены выключатели (рекомендуемая высота — не более 1.5 см от пола или 65-80 см, если в доме есть дети).

Часть вторая

Когда схемы расположения розеток, выключателей и светильников выполнены, можно приступать к созданию второй части схемы, изображающей маршрут прокладки электрической проводки.

Для того чтобы выполнить все правильно, нужно обратить внимание на такие вещи, как:

Материал стен
Наличие штукатурки на стенах и толщина ее слоя
Расположение несущих стен (для монолитных зданий)
Прохождение заводских штроб в плите перекрытия, их чистота

Объяснить, почему все эти факторы так важны, лучше на конкретном примере:

Допустим, взятая в пример однокомнатная квартира, будет иметь натяжной потолок. При наличии этого вида потолков, проводка прокладывается в специальных гофрах, а все спуски к выключателям, электроприборами розетка выполняются по стенам в канавках. Для этого не нужно укладывать ее в штробы плит перекрытия, которые, к тому же, не всегда чистые и требуют дополнительного времени на очистку.

Натяжной потолок дает значительную фору и проводке, проложенной в штробах стен. Тут прослеживается явная экономия провода: по потолку можно пойти по короткому пути и быстро раскидать провод по всем электропотребителям, в отличие от стен, когда приходится преодолевать значительные расстояния для выполнения той же задачи.

А если натяжного потолка нет? В этом случае придется прибегнуть к стандартному методу и проложить скрытую проводку по стенам.

Для этого нужно учесть несколько правил:
Не прокладывать провод над проемами окон и дверей
Четко знать, где расположены канавки для провода в плитах перекрытия
Правильно рассчитать расположение распределительных коробов
Несущие конструкции монолитно-бетонного здания нарушать нельзя

Во всех новых домах и тех, в которых был произведен полный ремонт электрической проводки, прокладывается трехфазный изолированный медный провод, сечение которого рассчитывается отдельно, с учетом потребления мощности электроприборами.

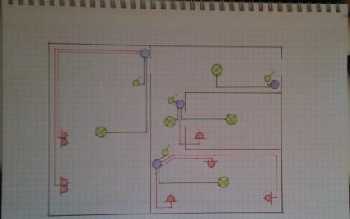

Схема прокладки проводки

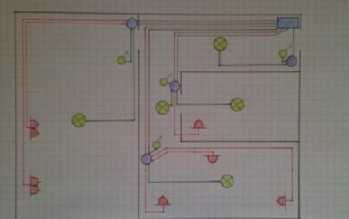

Разобравшись со всеми рабочими нюансами, можно снова вернуться к схеме. Нужно вновь создать план квартиры и вынести в нее все розетки, выключатели, светильники:

Прокладку провода можно начать с гостиной: здесь не будет натяжного потолка, поэтому провод будет находиться в канавках плиты перекрытия. Провод протягивается от самой дальней двойной розетки и до выхода из комнаты, где будет находиться распределительный короб.

Вторую розетку нужно подключать отдельно и отдельно тянуть провод от нее до короба. Раньше все розетки соединялись шлейфом, но этот метод уже давно устарел, так как в этом случае пропускная способность розеток существенно снижается.

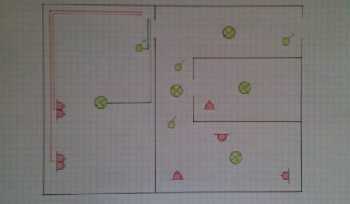

Теперь нужно проложить провод от распределительной коробки до люстры и отдельно — до выключателя:

Осталось зарисовать сам короб, где собираются вместе все провода:

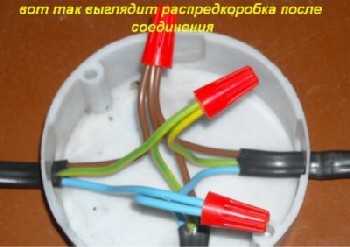

Сама распределительная коробка выглядит так:

Теперь кухня. Используется тот же самый принцип: все провода тянутся от каждого из электрических приборов, светильника и выключателя. В этом случае можно использовать канал плиты перекрытия, что позволит сократить маршрут проведения провода для одной из розеток.

Теперь нужно разобраться с ванной. Здесь распределительный короб будет находится снаружи комнаты, в соответствии со всеми правилами электробезопасности.

И, наконец, прихожая, где и будет монтирован натяжной потолок. Здесь все провода будут находиться в трубках.

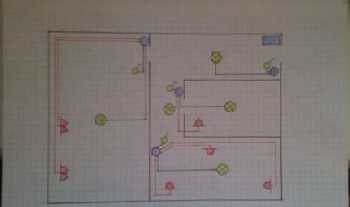

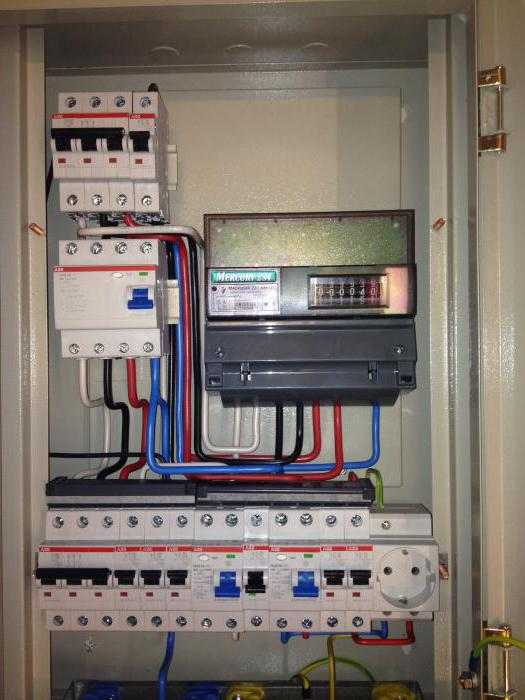

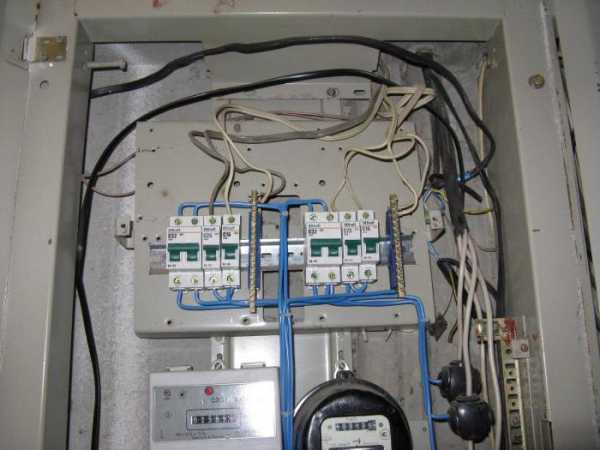

Теперь нужно зарисовать силовой щиток, с которым будут соединены все распределительные коробки:

Можно начать с гостиной и проложить провода таким образом:

Здесь один провод нужен для осветительного прибора, а второй — для розеток.

То же самое нужно сделать в кухне, ванной комнате и прихожей:

Вот и все, схема полностью готова к использованию.

Далее следуют не менее важные части: расчет сечения провода для каждой группы приборов, розеток, осветительных приборов и расчет освещения для каждой из комнат.

Составив схему электропроводки самостоятельно, можно избежать лишних финансовых трат на вызов специалиста и составление схемы. Это довольно просто, особенно если разобраться со всеми нюансами и правилами проведения электрической проводки. К тому же, такая схема поможет быстро выявить причину поломки или возникновения короткого замыкания и быстро устранить ее.

Видео о схеме электрической проводки

Больше информации

Задать вопрос

samoremont.com

Как составить схему проводки в доме или квартире своими руками

Своими руками электрику в квартире или доме выполнить можно, но это довольно рискованно. Безусловно, любой работе можно научиться. Но электрика – область, которая требует отличного знания теории и хорошей практики. Неграмотные эксперименты с проводкой могут быть опасны. Собираясь проводить электричество своими руками, необходимо знать порядок и нюансы выполнения работ.

Как провести электропроводку в доме?

Начать нужно с детального плана. По схеме электропроводки в частном доме:

можно подсчитать сколько и какие необходимы кабели, размер, количество выключателей, розеток и распределительных коробов;
определяют места размещения силовых и электроустановочных деталей;
производят в будущем обслуживание и ремонт скрытой проводки.

От выбранного вида электропитания зависит схема электрической сети.

Принципиальная трехфазная схема и план-схема частного дома или квартиры, сделанная в масштабе, с распределительными группами нужна для качественного монтажа электрики в будущем.

Зачастую в доме или в квартире имеется внутренний и вводный электрощит. От внутреннего щита ведут кабели в помещения.

Главные группы, на которые разбивают потребителей:

освещение;
розетки;
приборы с высокой мощностью;
освещение и розетки ванны и туалета;
освещение и розетки кухни;
постройки хозяйственного назначения.

Не рекомендуется подключать всё электричество к одной группе точек, так как будет чересчур большая нагрузка.

При составлении трехфазной схемы нужно обеспечить систему устройствами для защиты — УЗО, которые устанавливают на каждую распределительную группу.

На схему электрической проводки влияет предполагаемое размещение бытовых приборов и их мощность. Они определяют число, размещение розеток и нужный размер кабеля.

Трехфазная схема электропроводки в доме и в квартире особо не отличаются, только путём ввода электрической энергии: в квартиру она поступает по кабелю от щитка на этаже, а в дом — по воздушной линии. План электропроводки в гараже подразумевает ввод электричества от центральной линии электропередач или от дома, стоящего рядом подземным или воздушным методом.

Проводка в квартире

Квартира – это, как правило, кирпичные или бетонные стены, отделанные гипсокартоном или покрытые штукатуркой.

Электропроводка в квартире бывает комбинированной или скрытой.

Вариантов может быть несколько: проводку можно смонтировать до штукатурки, а затем покрыть ею, монтаж можно выполнять дроблением штукатурки, осуществить в полостях за гипсокартоном. Для установки проводки используют трубу, гофру из ПВХ или металлический гибкий рукав, открытую проводку зачастую прокладывают в кабель-каналах.

Для того чтобы качественно осуществить электропроводку в квартире имеются определённые советы и правила.

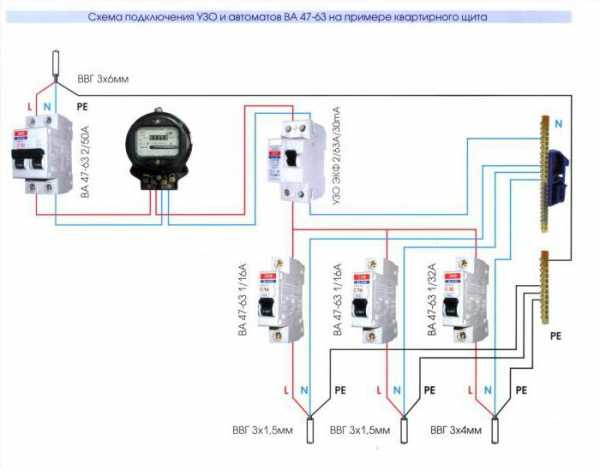

Чтобы обеспечить безопасность, в распределительном щитке устанавливают автоматы, которые защищают технику от перегорания и короткого замыкания, и устройства для отключения, которые при перепадах напряжения отключают потребителя. Для туалета рекомендуется своё устройство защитного отключения из-за повышенной влажности.

Имеются свои особенности у монтажа электропроводки в ванной комнате: в ней не должно быть распределительных коробок, и размещать там выключатель недопустимо. Можно установить розетку. Для помещения с высокой влажностью нужно подбирать защищённые от влаги приборы с заземлением.

Разметку под электропроводку проводят по строго вертикальным и горизонтальным линиям. Линии электрического питания между собой не должны скрещиваться. Трассу всегда нужно вести параллельно какой-либо стенке. Если проводку ведут под полом, кабель нужно располагать на определённом расстоянии от стены.

Сегодня, как правило, в новых домах применяют медные провода, они долговечнее алюминиевых, которые остались во многих старых квартирах.

Размер кабеля должен быть не менее двух квадратных миллиметров, его всегда подбирают больше расчётного, который определяют в зависимости от предполагаемой нагрузки на сеть. Возможная плотность тока для провода из меди не должна превышать восемь ампер на квадратный миллиметр. Для различных распределительных групп нужен провод с разным размером.

Кабель, который проходит в полостях, нужно защитить рукавами, трубами или гофрами.

Протягивание электропроводки при помощи рукавов, металлических труб и гофр из ПВХ даёт возможность заменять электрику без нарушения отделки.

Все спайки кабелей должны находиться только в распределительных коробах и к ним нужно обеспечить доступ, чтобы при надобности можно было что-то исправить. Соединять провода можно пайкой или клеммами.

Провода и установочные коробки закрепляют под выключатели и розетки при помощи штукатурки или гипса.

По всей квартире должно быть розеток не менее чем одна на шесть квадратных метров. В редко используемых помещениях, например, в коридоре, хватит 1–2 розетки, на кухне хорошо ставить по несколько групп из трёх или четырёх розеток (это зависит от числа и размещения бытовой техники).

Лучше всего использовать выключатели и розетки с керамическими внутренностями и медными контактами.

Размещение выключателей и розеток не регламентируется, но розетки удобнее располагать на высоте не меньше тридцати сантиметров от пола. Выключатели размещают на высоте удобной для протянутой руки.

Проводка в частном доме

Электропроводку в загородном доме выполняют по тем же принципам, что и в городской квартире. Тем не менее проводка в деревянном доме обладает своими особенностями. Из-за того, что основание сруба является горючим, осуществлять электропроводку в частном доме нужно с соблюдением мер безопасности.

Монтаж электропроводки в частном доме должен производиться:

Из не поддерживающих горение (самозатухающих) кабелей и проводов с изоляцией, к примеру, ВВГнг;
проводка скрытая – по электрической канализации, которая не поддерживает горение, то есть из металла: металлическим (обычно медным) трубам, стальным коробам, с непременным заземлением. Если применяют пластиковые гофры и короба, то их нужно окружить слоем негорючего материала – фактически вмонтировать в штукатурку;
с применением металлических узлов: установочных и распределительных коробов;
с обеспечением герметичности спаек, чтобы при коротком замыкании электрическая дуга за пределы трубы не вышла и не попала на дерево;
материал, из которого выполнены перекрытия и стены должен быть сухим.

Безусловно, правила довольно строги и установка проводки, к примеру, на даче, выглядит необоснованно трудоёмкой и затратной. Однако превыше всего безопасность.

Монтаж УЗО

Монтаж дифференциального реле или устройства защитного отключения ещё один шаг в достижении безопасности дома из дерева.

Разводку электрической сети можно выполнить под старину: открытая проводка устанавливается на изоляторах из фарфора, между проводом и деревом остаётся зазор – провода не касаются стен и потолков. Это, пожалуй, единственный относительно безопасный и соответствующий нормам метод укладывания открытой проводки в сгораемых сооружениях.

Электрификацию частного дома нужно выполнять сразу, а не частями и осуществить до монтажа потолков, полов и дверей.

Работы по электрификации начинаются с подведения кабеля в дом от центральной линии электропередач или наружного распределительного щита, в соответствии со схемой выполняют разводку проводов по комнатам, монтируют внутренний щит для распределения, подготавливают отверстия под розетки и выключатели. После окончания отделочных работ устанавливают все приборы.

Ниже смотрите видео: проводка в загородном доме своими руками.

Где бы провода ни прокладывались, значение имеет окрас кабелей. Согласно пункту 2.1.31 правил устройства электроустановок, электрическая проводка должна давать возможность быстрого распознания проводников по цвету:

голубой цвет – обозначает нулевой рабочий или средний проводник электрической сети;
зелено-жёлтый цвет – обозначает нулевой защитный или защитный проводник;
зелено-жёлтый цвет по всей длине с голубыми пометками на краях линии, которые наносят при установке – обозначает соединённый нулевой рабочий и нулевой защитный проводник;
чёрный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый окрас – обозначает фазный проводник.

На видео можно увидеть разделение цветов.

Проложить проводку в доме или квартире мастеру со стажем достаточно легко. Но для тех, кто в электрике не разбирается, нужно воспользоваться помощью специалиста. Безусловно, придётся потратиться, но так можно избежать ошибок, которые могут привести к возгоранию.

elektro.guru

РубрикаРазное
