Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

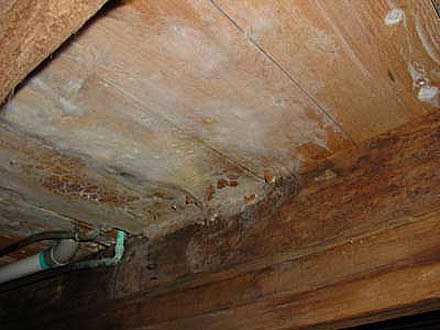

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.
Содержание
- Основные виды
- Схемы вентиляций
- Нюансы устройства
Основные виды вентиляций для бань
Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.
Все вариации систем вентиляции делятся на:
- естественные;
- принудительные (приточные, вытяжные и комбинированные).

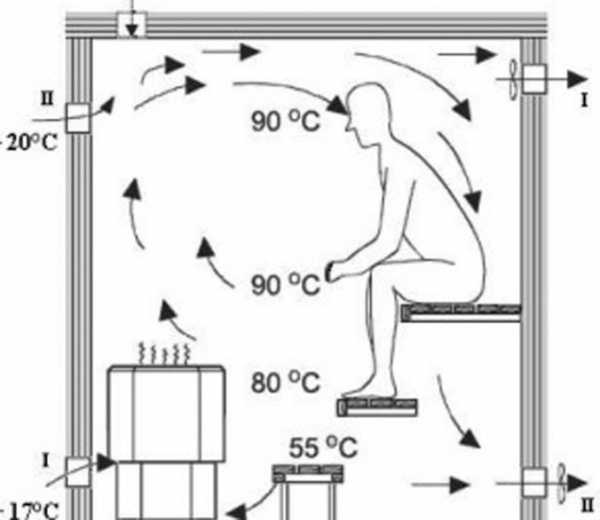

Распределение воздуха в парной при правильной вентиляции
В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.
Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

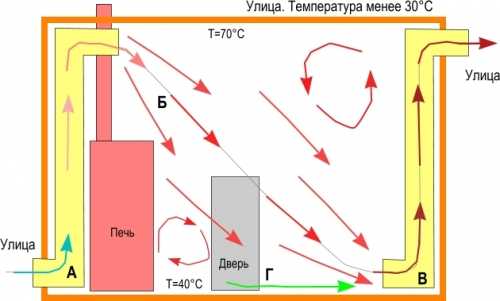

Поток воздуха при естественной вентиляции
Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

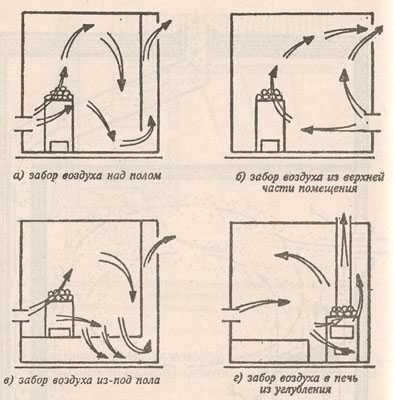

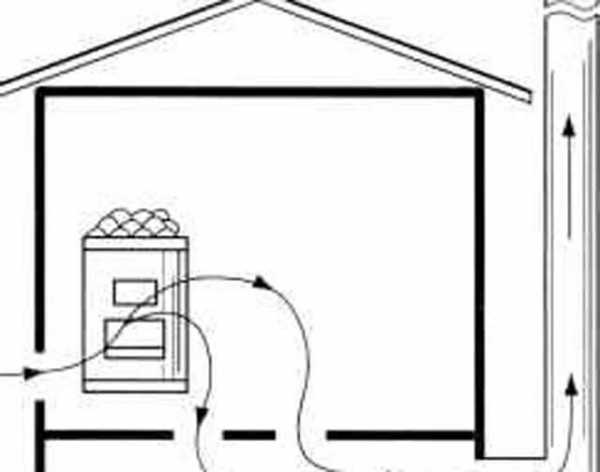

Циркуляция воздуха в бане в зависимости от расположения печки
Схемы вентиляции парилок и бань
Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.
С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

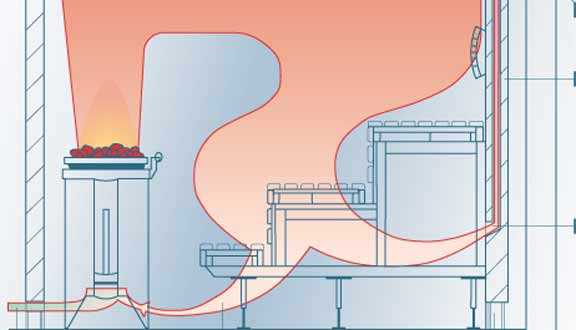

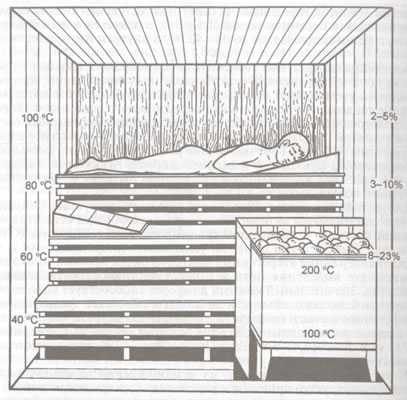

Распределение температуры в парной с вентиляцией
Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

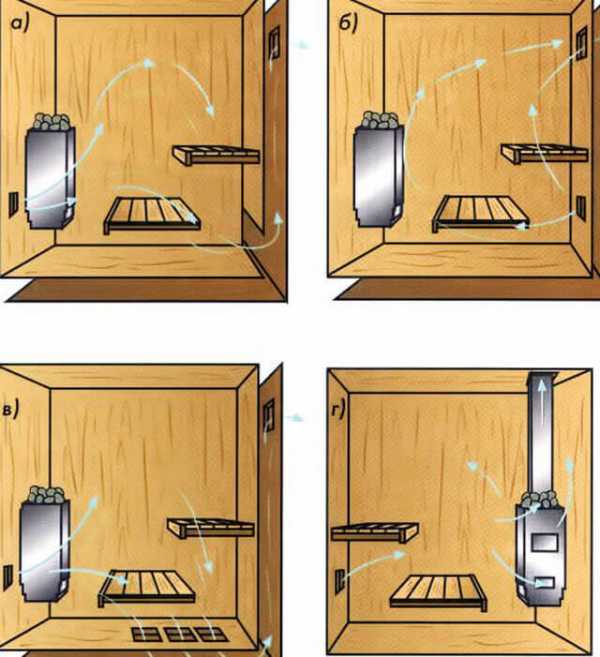

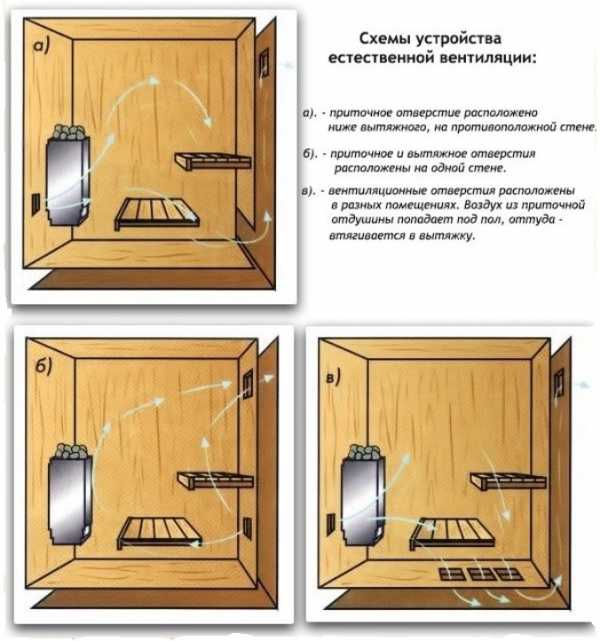

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):
- На стене возле печки – на стене напротив над полком.
- На стене у печки – через щели в полу и дальше в отдушину предбанника.
- На стене под полком – в печную трубу.
- Через отдушину в фундаменте и щели в полу – на стене под потолком.

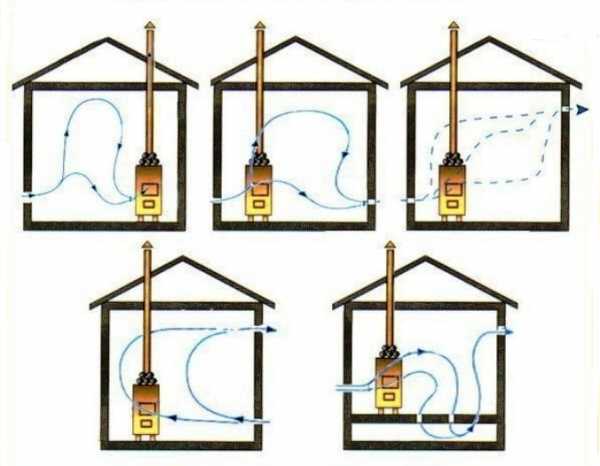

Виды вытяжек
В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.
При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.
Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

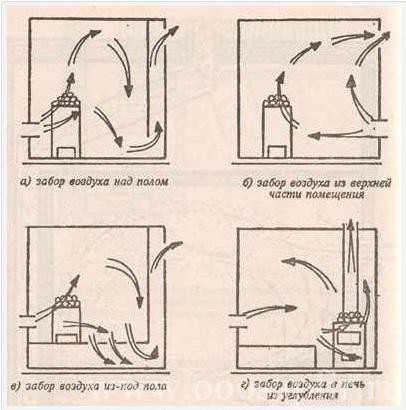

Способы расположения вентиляции в бане

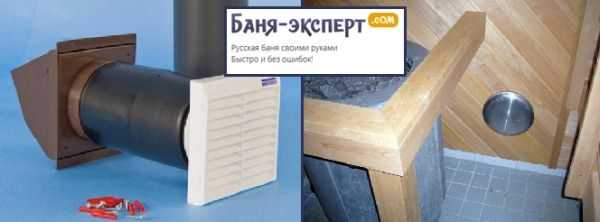

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».
Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

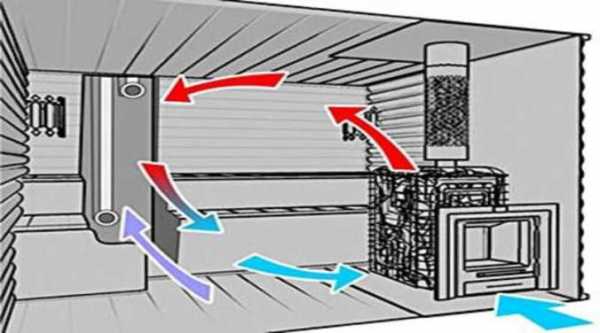

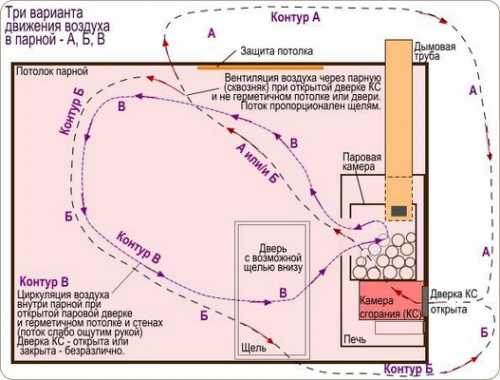

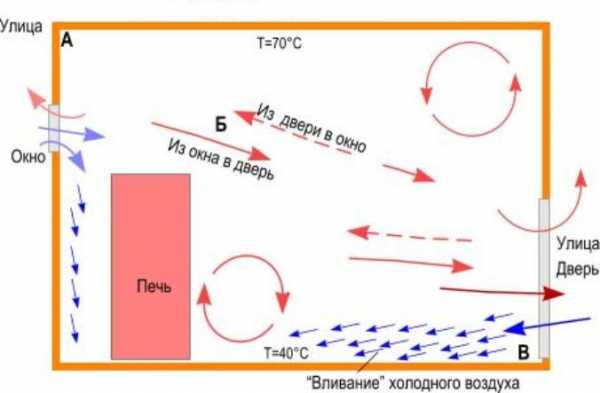

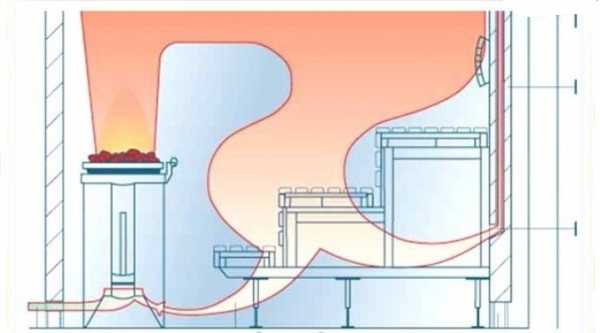

Циркуляция горячего воздуха в парилке
Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.
Важные нюансы устройства вентиляции бани своими руками
Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

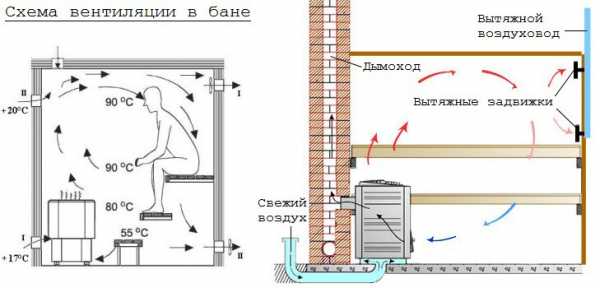

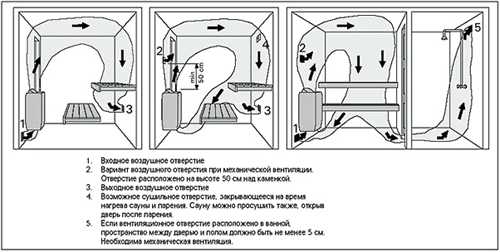

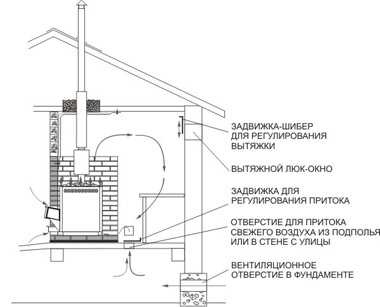

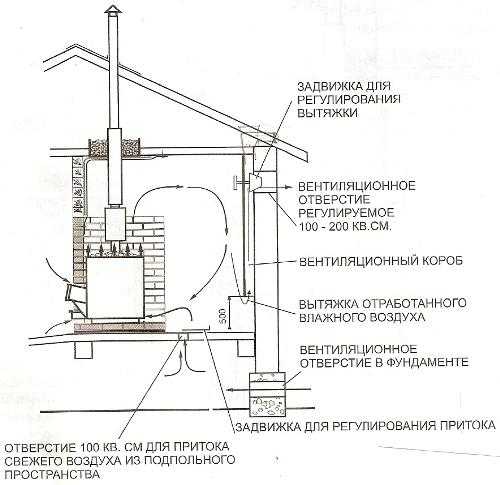

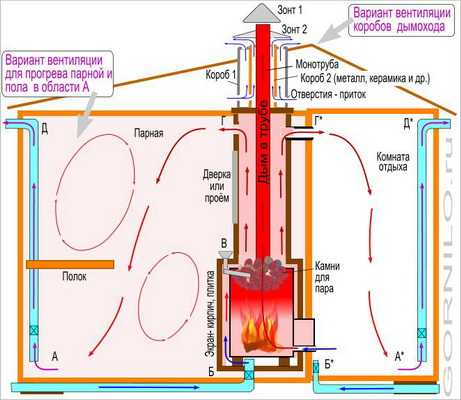

Схема вентиляции в бане
Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.
Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

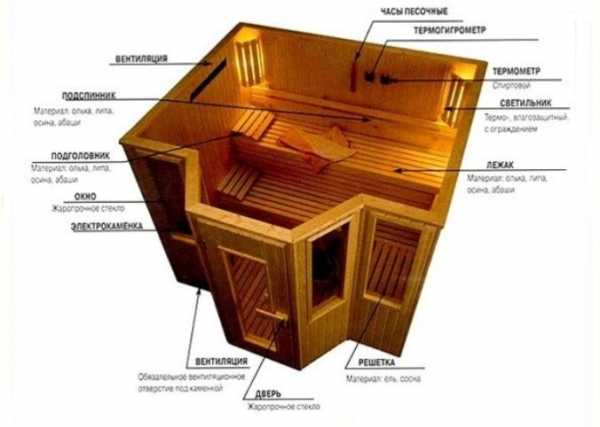

План парной с вентиляцией
Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

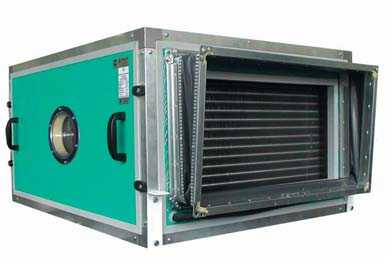

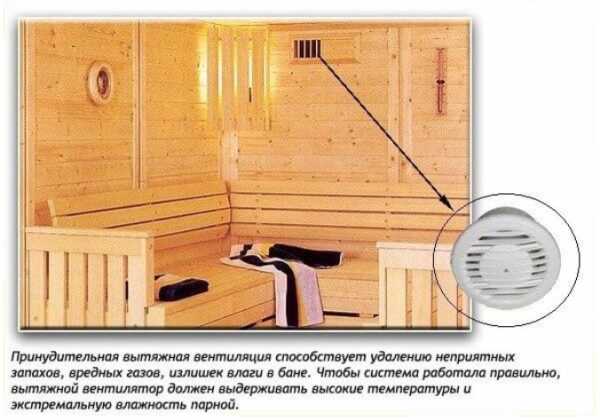

Принудительная вентиляция в бане
Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.
Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.
Читайте также другие материалы по разделу «Вентиляция и климат»:
Смотрите также видео как сделать вентиляцию в бане:
Читайте про другие наши материалы:
sdelat-dom.ru
Как сделать вентиляцию в русской бане своими руками
В настоящее время настолько быстро развиваются строительные технологии и появляются новые материалы, что встретить настоящую русскую баню (не по названию, а по сути) можно только в отдаленных деревеньках. Считаем необходимым, прежде чем непосредственно рассматривать вопрос как сделать вентиляцию в русской бане, напомнить застройщикам, что такое традиционная русская баня, как в ней парятся, какие условия по температурному режиму и влажности. Эти знания помогут правильно решать поставленные задачи и не превращать традиционную русскую баню в обыкновенную «помывочную-парную» или смесь бань различных народов.
Как сделать вентиляцию в русской бане
Содержание материала
Особенности традиционных русских бань

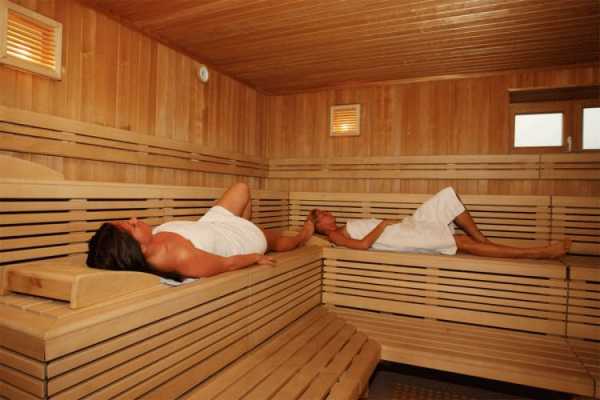

Русская баня – парная по-белому
Русские бани с топкой по-белому
Первые упоминания о русских банях появились в Новгородских летописях вначале ХI столетия. В те времена бани топились «по-черному». Дымохода не было, дым выходил из парной через открытые двери. После протапливания баня несколько минут проветривалась, потом двери в парную закрывались, помещение от печи снова нагревалось и баня была готова к приему людей.

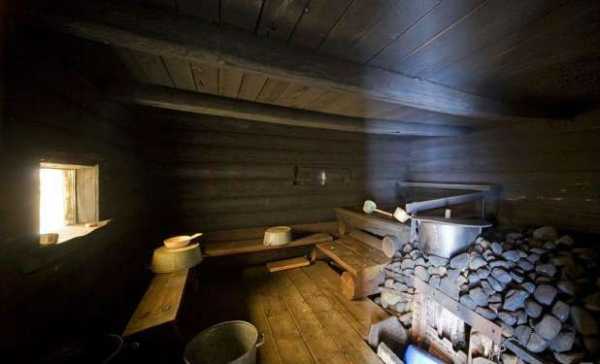

Что такое баня по-чёрному

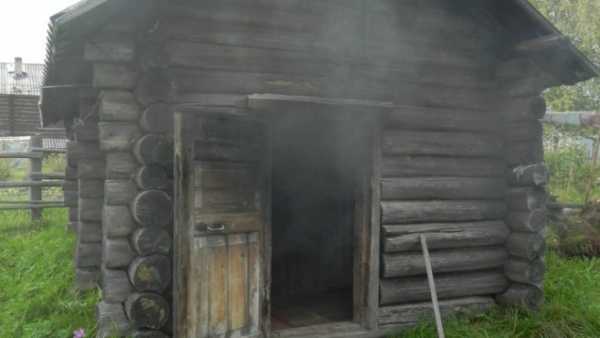

Баня по-черному – фото
Такие бани сегодня встретить вряд ли удастся, зато есть достаточно много более совершенных традиционных русских бань.

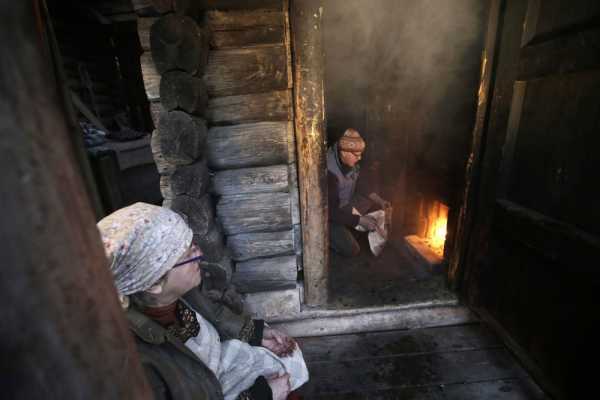

Баня топится по-черному
Вот об этих банях мы поговорим подробно, только знание всех секретов настоящей русской бани даст вам возможность сделать в ней эффективную вентиляцию и сохранить самобытность. Как выглядела традиционная русская баня?

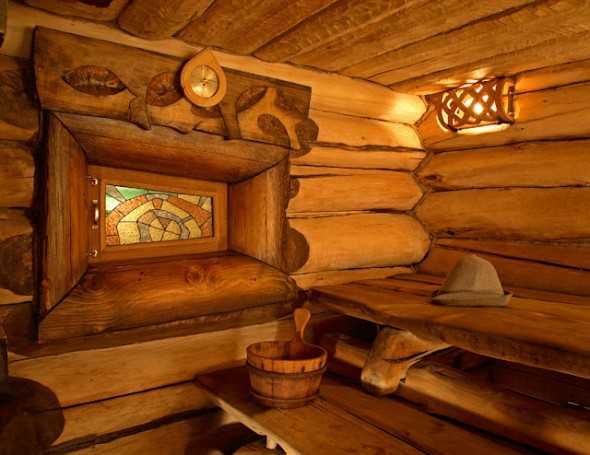

Русская баня – фото
Фундамент
В нашем понимании фундамент отсутствовал. По углам строения ложились большие камни, они держали вес всего сооружения. Межу большими камнями лежали мелкие, они почти не воспринимали никакой нагрузки, использовались только в качестве защитного препятствия от ветра. Зимой один-два венца бани засыпались снегом, таким способом производилось утепление пола. Кстати, засыпкой снегом нескольких нижних венцов сруба утеплялись и деревенские избы и подвалы в них.

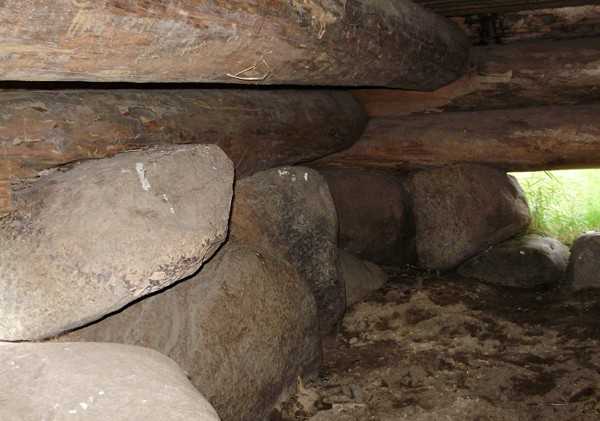

Камни – фундамент
Сруб
Баня ставилась из толстых бревен, для межвенцового утепления использовался сухой мох. До сих пор этот материал межвенцового утепление по всем показателям считается одним из самых лучших. Мох весной заготавливали на мшаниках, сушили все лето и только потом использовали во время сооружения сруба.
Постройка сруба с утеплением мхом
Бревна готовили только зимой, часто использовался сухостой. Если поблизости природный сухостой отсутствовал, его подготавливали самостоятельно. Вокруг выбранного дерева снималась кора, дерево погибало и в таком состоянии стояло в лесу не менее года. Ошкуренный материал дополнительно просушивался перед употреблением.
Заготовка брёвен в зимний период

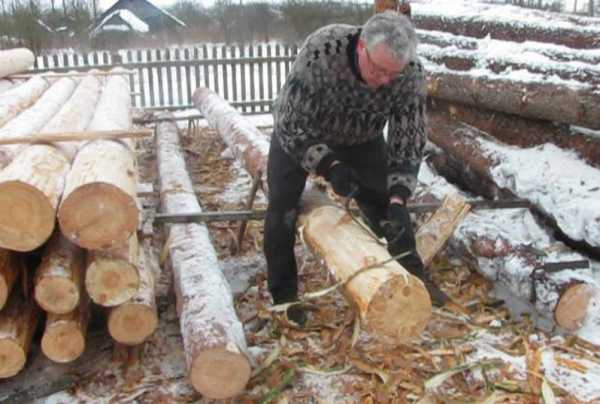

Снятие коры скобелем
Для полов бревна распиливались пополам, вода уходила в щели. Толстый пол мог стоять десятки лет в любых условиях, никто не заботился о специальной дополнительной защите от процессов гниения.

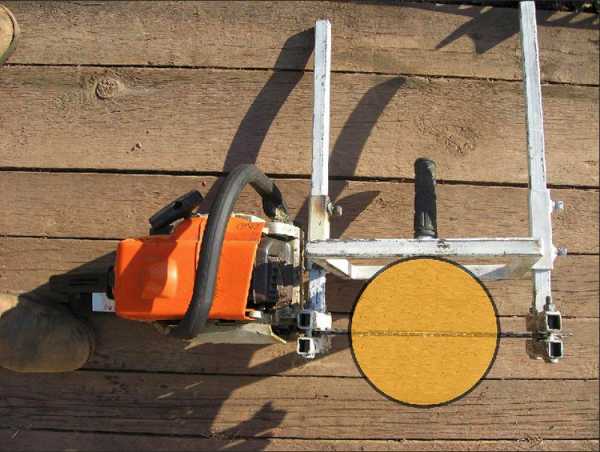

Устройство для продольного распила бревна
Протекающий пол в русской бане
Такие же распиленные бревна служили и потолком. Баня имела размеры в пределах 2×3 метра и состояла лишь из двух помещений – парной и небольшого предбанника. Потолок был только в парной, предбанник потолка не имел, температура в предбаннике равнялась температуре воздуха. Первыми шли мыться мужчины, они раздевались/одевались в холодном предбаннике. Женщины и дети раздевались/одевались непосредственно в парной. В парной имелось одно небольшое окно и чуть больше окно устанавливалось в предбаннике.

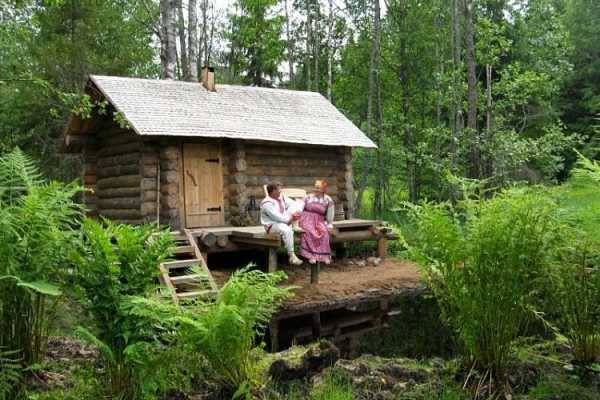

Русская баня в старину
Полки обязательно имели два яруса, тот, кто мог выдерживать высокую температуру, парился на втором ярусе, а дети и пожилые люди на первом или на полу. В качестве «вентилятора» использовался веник. Без веника и большого количества пара русская баня немыслима.
Русская баня и полоки в ней
Крыша
Двухскатная под дранкой. Дранка, кстати, служила тридцать-сорок лет. Для сравнения, современные «инновационные материалы» редко имеют срок пользования более пятнадцати лет. Сегодня лучина опять входит в моду, только есть одно существенное различие – если раньше это был кровельный материал для самых бедных, то теперь с точностью до наоборот.

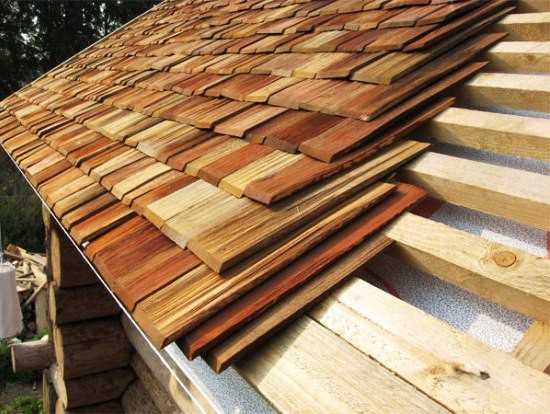

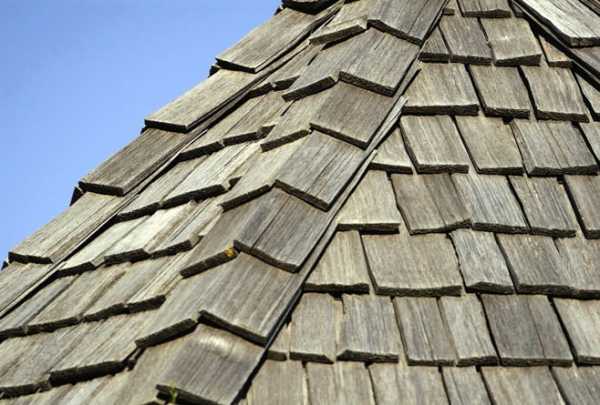

Кровля из дранки
Укладка кровли из дранки

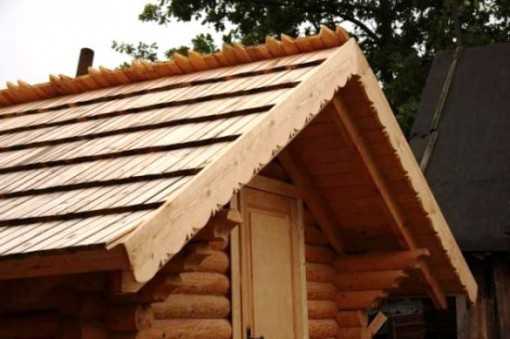

Деревянная кровля бани
Печь
Самый важный элемент русской бани. Печь была большой, размеры занимали до трети всей парной.

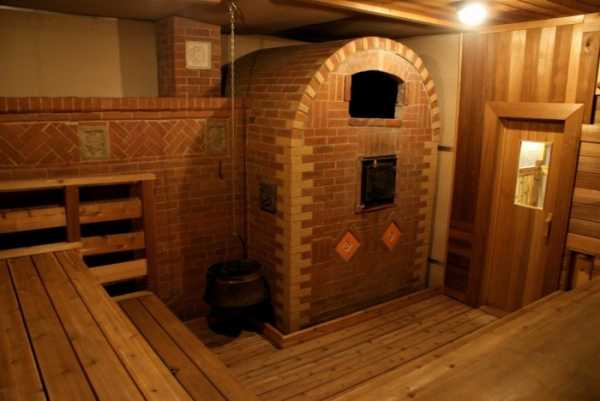

Каменка в русской бане
Ставилась из кирпича, сверху вмуровывался большой чугунный чан для воды, вместительность емкости не менее ста литров. В чане не только нагревалась вода до кипения, он выполнял роль аккумулятора тепла и мог длительное время прогревать парную. Рядом с печкой стояла бочка для холодной воды, если чан закипал, то в него доливалась холодная вода из бочки. По мере протапливания бани вода в бочке с холодной водой постепенно разбавлялась кипятком из чана и нагревалась.

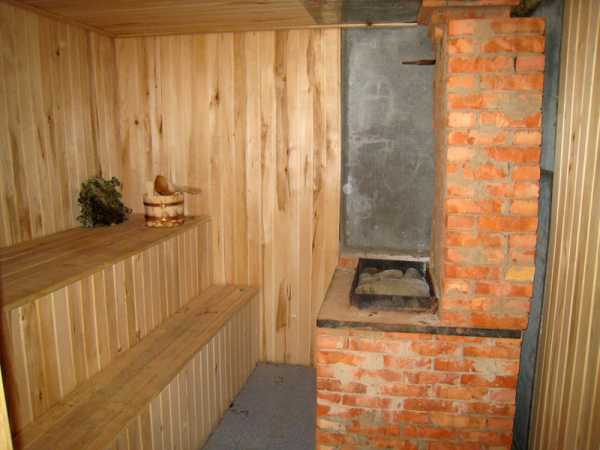

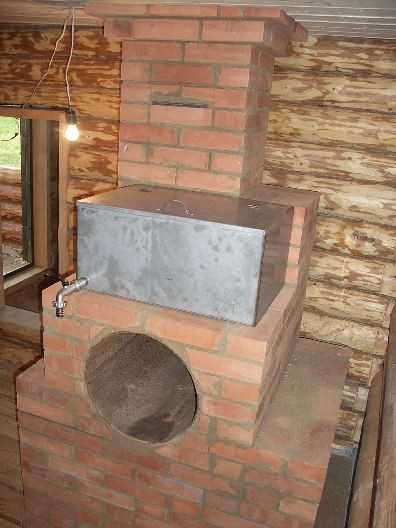

Кирпичная каменка для русской бани

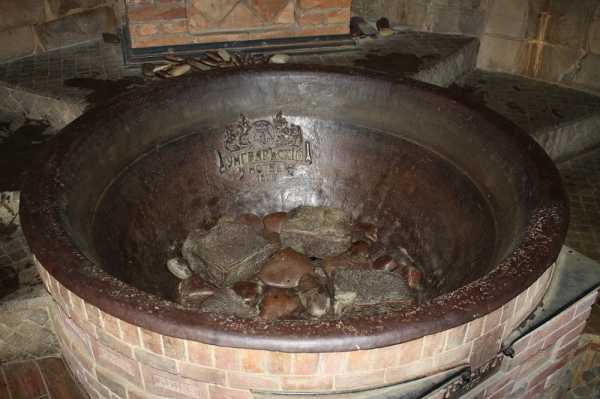

Чугунный чан для бани
Каменка ставилась в дымоходе. Часто это была обыкновенная железная бочка диаметром примерно 40 см, доступ к камням обеспечивала отдельная дверка. Над каменкой стоял дымоход с шибером. Когда все дрова в бане прогорали, шибер закрывался и на камни ковшиком плескали воду для пара.
Температура в бане была относительно невысокой, около +50°, эффект жары достигался за счет влажности воздуха, она доходила до 90%. Из школы нам известно, что влажный воздух значительно лучше проводит тепло, чем сухой. Если в сухой финской бане можно выдержать температуру до +110° больше, то в русской бане при таких условиях человек в прямом смысле сварится.
Как вентилировалась русская баня
Во время принятия водных процедур иногда приоткрывались двери из парной в предбанник. Но эти действия производились не для вентиляции как таковой, а для понижения температуры и влажности.
Вентилирование бани через открытую дверь
После мытья полностью открывалась дверь парной и влага выходила прямо через крышу – потолок в предбаннике отсутствовал. Конечно, такое проветривание было малоэффективным, особенно в зимний период времени. На стенах появлялся иней и лед, деревянные конструкции почти никогда не высыхали полностью. Только в летний период можно было по-настоящему просушить деревянные конструкции. Как видите, условия эксплуатации деревянных конструкций даже при всем желании невозможно назвать благоприятными. Но за счет большой толщины и высокого качества пиломатериалов баня служила несколько десятков лет. Потом ее разбирали и ставили новую. Или поднимали и меняли нижние венцы и половое покрытие.

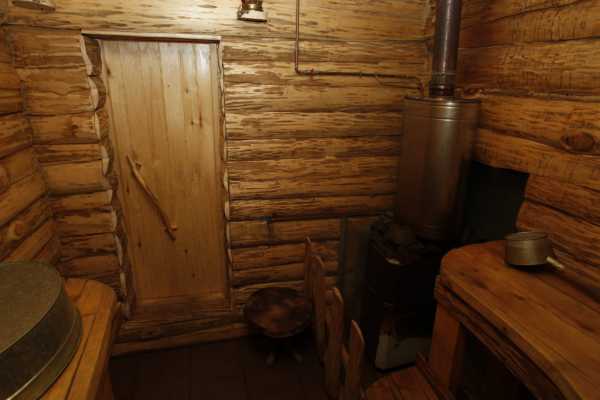

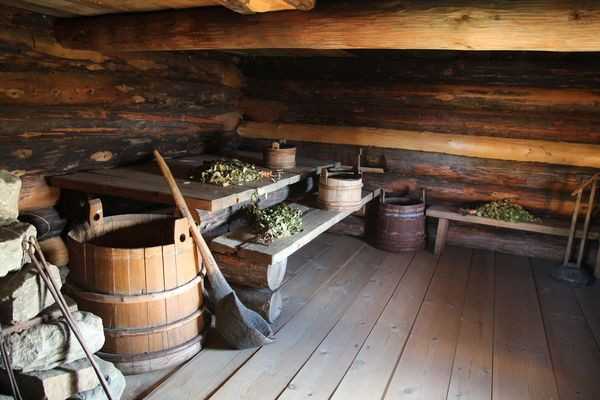

Традиционная русская баня
Зачем мы так подробно рассказывали о настоящих традиционных русских банях? Только зная принципы их функционирования вы сможете сделать вентиляцию таким образом, чтобы не потерять главного – достоинств и отличий народной бани.
Организуем вентиляцию в русской бане
Что должна обеспечить вентиляция русской бани
Надеемся, теперь вам понятно, по каким критериям нужно делать вентиляцию русской бани, чтобы не превратить ее в «теплую помывочную». Для верности еще раз перечислим ее задачи, вентиляция должна:
- поддерживать температуру в парной в пределах +50÷60°С;
- относительную влажность воздуха в пределах 70÷90%;
- максимально быстро высушивать деревянные конструкции по окончании приятия банных процедур;
- при необходимости вентиляция должна быстро понижать влажность в помещении без создания неприятных сквозняков и без открывания дверей парной;
- быть универсальной и многофункциональной, одинаково эффективно работать летом и зимой. И при этом, конечно, сохранять все особенности именно русской бани.
Несколько слов следует сказать об «очищении воздуха от отработанных» газов. Что касается угарного газа, то никакая вентиляция не поможет, если он будет постоянно поступать в помещение. Нужно следить за тем, чтобы дрова полностью прогорели, в топке не оставалось тлеющих угольков и только после этого закрывать шибер печки. Вентиляция способна удалить уже имеющийся в помещении угарный газ при условии, что он больше не поступает.

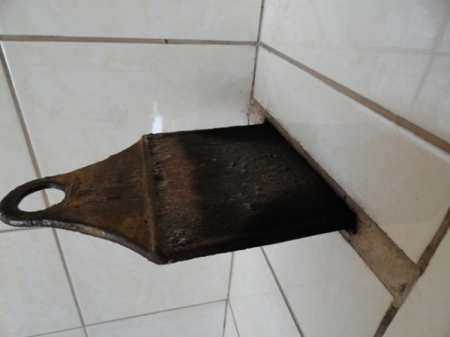

Нельзя полностью закрывать шибер, пока не прогорят дрова и угли
Теперь о «кислороде». Можно в интернете найти много статей, в которых «банные знатоки» озабочены вентиляцией парной с целью поступления кислорода. Не будем слишком углубляться в этот вопрос, скажем только одно – в минуту при максимальной физической нагрузке человек вдыхает не более 10 литров воздуха, одного кубометра достаточно для 100 минут (более полутора часов). Теперь посчитайте объем парной, он как минимум 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3. Это запас воздуха для одного человека почти на двадцать часов или для двадцати человек на час. Мы уже не упоминаем, что дышать можно и воздухом с меньшим содержанием кислорода. Кто-то из нас парится дольше? Нет? Тогда не будем себе заморачивать голову «кислородным голоданием в парной». Тем более что во время понижения температуры свежий воздух будет поступать в баню и без наших расчетов.
Правильно организованная вентиляция в бане обеспечит приток кислорода

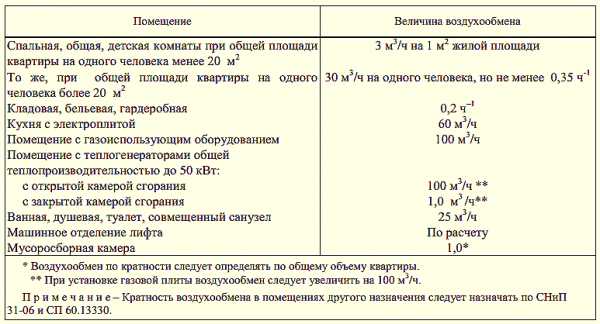

Кратность обмена воздуха
Итак, цели вентиляции в русской бане уже понятны, рассмотрим средства ее достижения. Их есть всего два – при помощи естественной или принудительной вентиляции.
Естественная вентиляция русской бани
Наиболее простая с технической точки зрения, но самая сложная для расчесов с инженерной точки зрения вентиляция. Дело в том, что существует довольно много непредсказуемых и независимых факторов, влияющих на технические характеристики вентиляции. Перечислим лишь несколько переменных, влияющих на естественную вентиляцию.
- Разность температуры воздуха на улице и в бане.
- Разность показателей относительной влажности воздуха на улице и в бане.
- Конкретное место расположения отверстий входа и выхода вентиляции.
- Особенности расположения выходного отверстия на фасадной стене бани.
- Направление ветра.
- Конструкционные характеристики воздушных решеток.
Естественная вентиляция русской бани
Для русской бани достаточно иметь максимальную кратность смены в пределах шести объемов воздуха в течение часа. Это позволит быстро понижать в случае необходимости температуру и влажность и создавать оптимальные режимы для просушивания помещений. Дело в том, что зимой нельзя вентилировать очень быстро, помещение охладится и скорость испарения влаги с деревянных конструкций сильно замедлится, а потом и совсем прекратится.

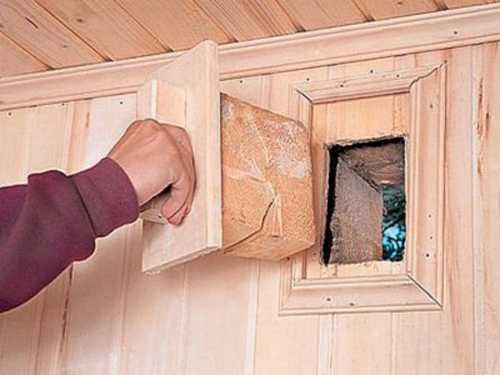

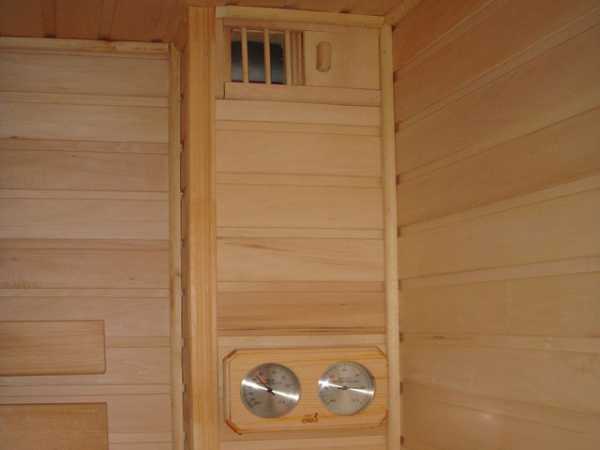

Вентиляционное отверстие
Теплотехники-практики предлагают делать расчет сечения входных и выходных отверстий в расчете 20 см2 на один кубометр помещения. К примеру, если парная имеет размеры 3×3×2 (длина, ширина и высота) = 18 м3, то условный диаметр прохода воздуховодов должен примерно составлять 360 см2. Конечно, это очень упрощенный подход, но на практике он работает отлично, для более точного расчета нет надобности привлекать большие и дорогостоящие коллективы «научных институтов и проектных организаций».
Еще одно замечание. Желательно, чтобы вход воздуха располагался с ветреной стороны, а выход с противоположной. К сожалению, такое не всегда возможно силу различных причин. В таком случае рекомендуется закрывать декоративные решетки конусными колпаками, они минимизируют риски значительного уменьшения тяги из-за подпора внешними потоками воздуха.
С теорией разобрались, переходим к практике.
Как сделать естественную вентиляцию в русской бане
Шаг 1. Определитесь с конкретным местом расположения входного и выходного отверстий.
Популярные способы организации вентиляции
Вход свежего воздуха нужно делать на расстоянии примерно 10÷20 сантиметров над уровнем пола, желательно за печкой. Если отверстия за печкой, то холодный воздух будет немного подогреваться, прежде чем попасть в помещение. Это, во-первых. Во-вторых, ударяясь о препятствие воздушный поток теряет силу, что исключает появление на полу сквозняков. Наличие сквозняков в парилке – крайне неприятное явление.
Выходное отверстие надо делать под потолком по диагонали от входного.
Пример сверления выходного отверстия
Можно встретить советы выходное отверстие делать в потолке, но мы не рекомендуем этот вариант. С одной стороны, чердак защит его от ветра, исключаются риски критического уменьшения тяги, это плюс. Но, с другой стороны, стропильная система будет постоянно влажной, это минус. Минус намного существеннее плюса, не стоит рисковать деревянными конструкциями крыши.

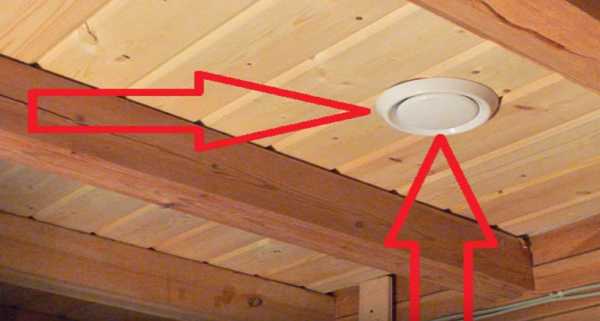

Выходное отверстие на потолке – не лучший вариант
Шаг 2. Закупите материалы. Вам понадобятся куски квадратных или круглых труб для воздуховодов, регулируемые декоративные решетки, герметик, минеральная вата и метизы. Вентиляционные отверстия могут иметь круглое или квадратное сечение, на эффективность это никак не влияет, руководствуйтесь только своими предпочтениями.

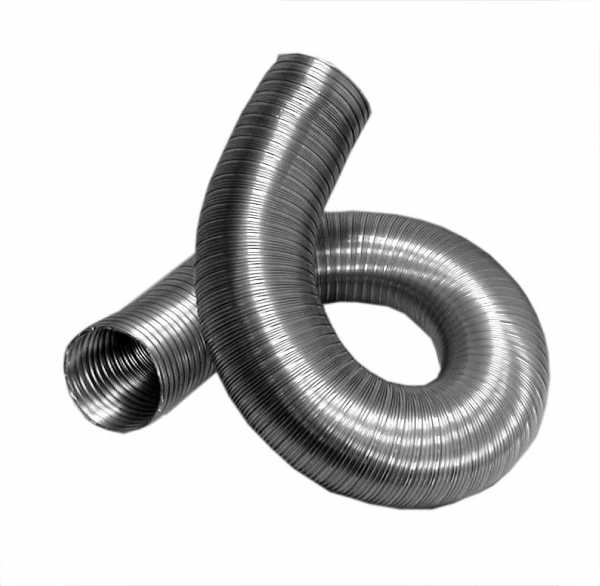

Гофрированный воздуховод

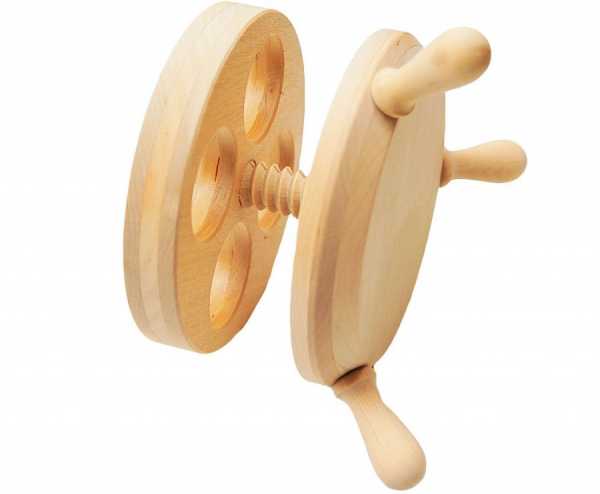

Вентиляционный лючок, ольха, D=125
Шаг 3. Проделайте в стенах отверстия. Можно использовать два способа.
- Ручной. Дрелью высверливаются отверстия по периметру вентиляционного канала. Сверлите их как можно чаще, сверло должно находиться строго перпендикулярно к стене. Размер отверстия должен быть на 1÷2 сантиметра больше по периметру, чем размер воздуховода. Далее долотом и стамеской постепенно выбирайте оставшиеся между отверстиями перемычки. Работа трудная, «грустная» и долгая. Профессионалы для таких целей пользуются бензиновой пилой, отверстия пропиливают концом шины. Но такой способ грубо нарушает правила техники безопасности, мы не советуем им пользоваться. Лучше потерять больше времени, чем свое здоровье.
- Механический. Для круглых отверстий можно применять коронки – специальные металлические фрезы по дереву. Есть у них одно ограничение – максимальный диаметр у большинства производителей инструмента не превышает 120 мм. Но для бань это не проблема, если помещение парной очень большое, то можно проделать несколько отверстий и закрыть их одной декоративной решеткой.
Видео – Коронки по дереву
Если стены вашей бани не из дерева, а из бетона или кирпича, лучше воспользоваться методом бурения, этапы которого продемонстрированы на изображении ниже.

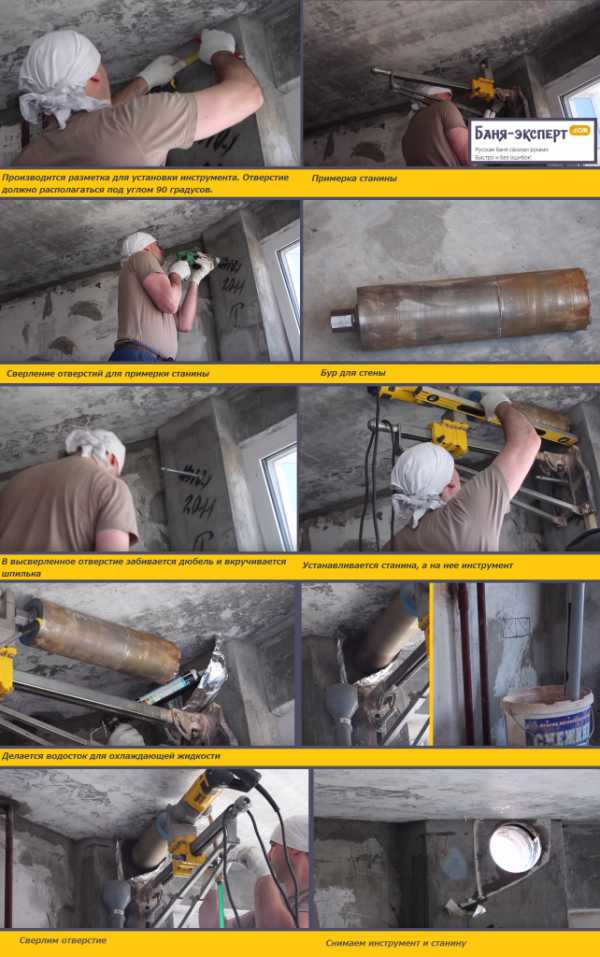

Бурение отверстия в бетонной или кирпичной стене
Очень важно. Принимайте все возможные меры для предупреждения попадания дождевых вод на сруб в отверстиях. Для этого решетки снаружи обязательно должны плотно закрываться, для тщательной герметизации запенивайте пространство вокруг отверстий и обшивкой.
Допускается расположение входного воздуховода под полкой. Плюс такого решения – вентиляция становится невидимой. Минус – очень неудобно открывать/закрывать вентиляционное отверстие.

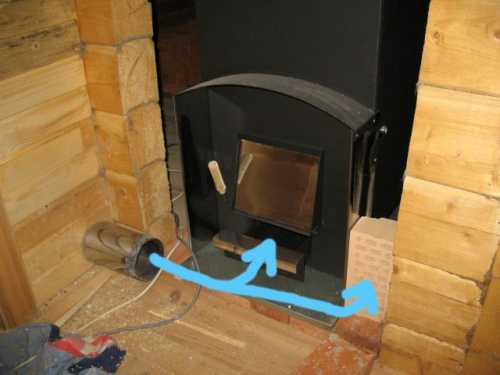

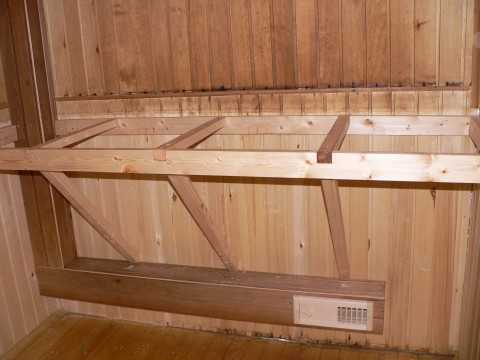

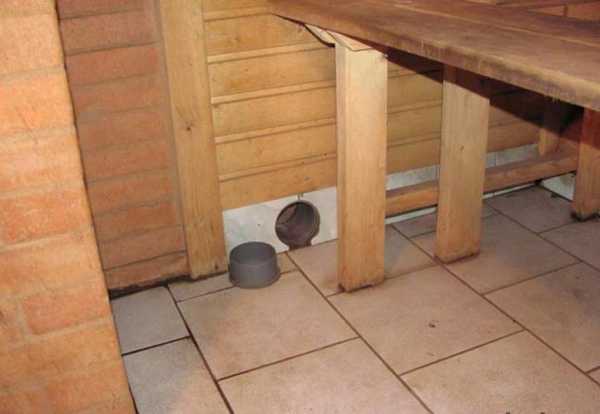

Расположение вентиляционного отверстия под полкой

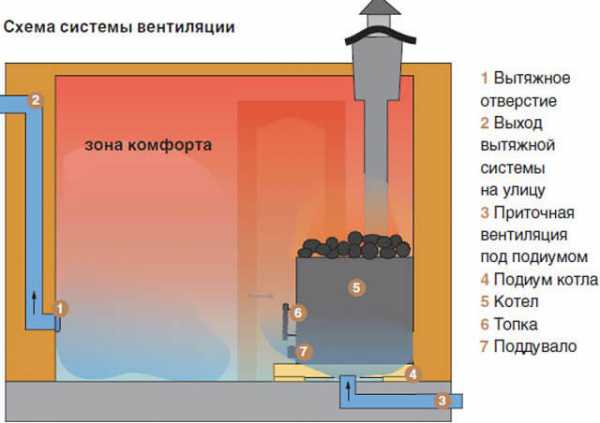

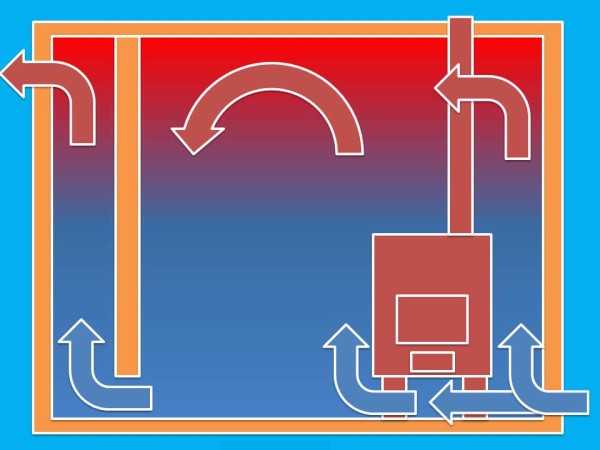

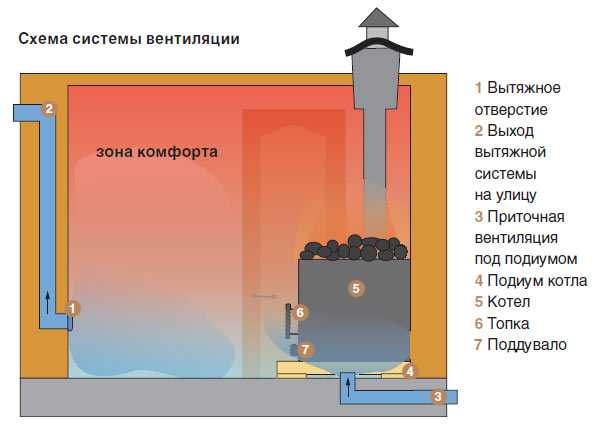

Схема естественной вентиляции
Несколько практических советов по проделыванию отверстия в срубе

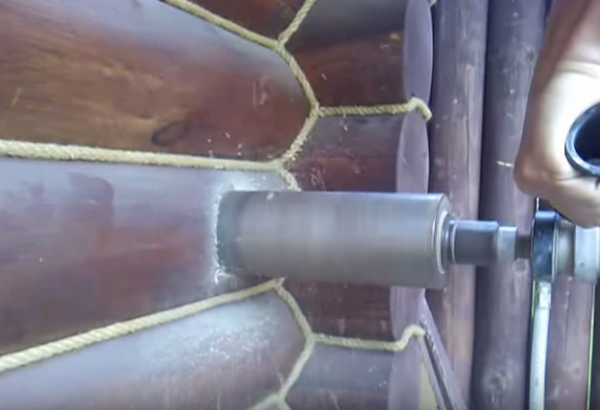

Сверление отверстия в стене сруба
Перед началом работ сделайте ревизию инструмента на предмет исправности. Долото и стамеска должны быть заточены – придется рубить древесину поперек волокон, а это очень трудно. Не спешите и не пытайтесь проделать отверстие по всей глубине с одной стороны стены: чем глубже отверстие, тем труднее работать.
Ответственный момент – разметка отверстия с другой стороны бани. Делать это можно таким способом:
- вначале просверлите сверлом небольшого диаметра сквозное отверстие, дрель держите только перпендикулярно;
- далее от центрального отверстия по кругу высверливайте новые. Если вы попадаете правильно, то толщина бруса будет небольшой, конец сверла будет попадать в уже сделанный канал. Если ошиблись – увеличится толщина бруса, прекратите дальнейшее сверление в этом месте. Чтобы было легче контролировать глубину высверливания можно пользоваться специальным заводским упором дрели. Нет упора – обыкновенной изоляционной лентой или скотчем намотайте полосу на сверле на нужном удалении от его конца.
Не старайтесь сделать стенки отверстия идеально ровными, главное, чтобы между ними и трубой был зазор для минеральной ваты. Вату по периметру кладите плотно, во время установки трубы следите, чтобы она не цеплялась торцом за утеплитель.
Видео – Отверстие в бревне большого диаметра
Для фиксации трубы в отверстии используйте монтажную пену, как можно глубже запените щель между трубой и стеной бани.
Шаг 4. Вставьте в отверстия воздуховоды, сделайте все технологические мероприятия по их утеплению и герметизации. Закройте отверстия решетками.

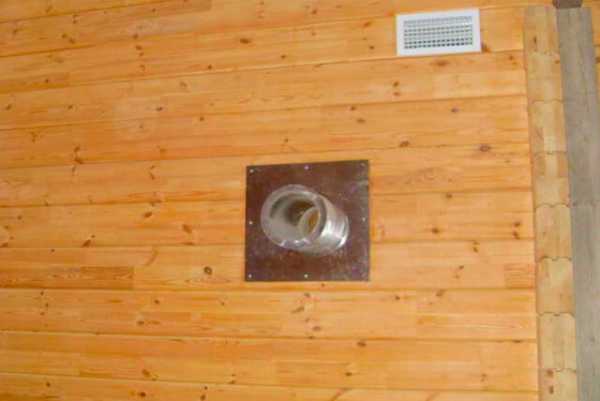

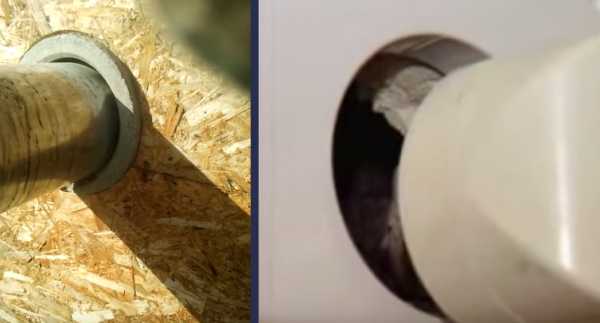

Примеры установки трубы воздуховода

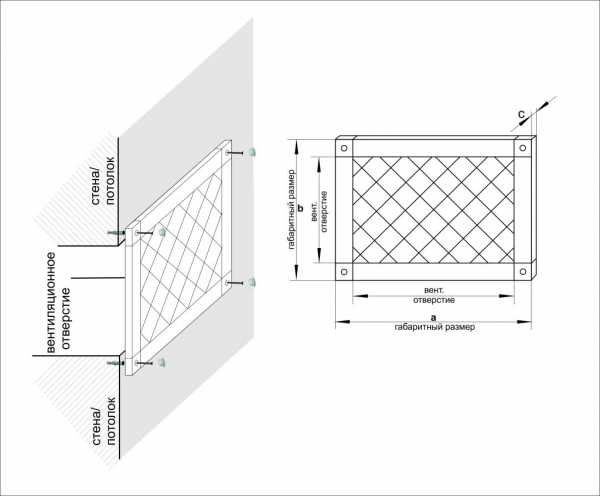

Схема монтажа вентиляционной решетки
На этом работы закончены. Для полной уверенности функционирования системы вентиляции стоит ее проверить. Для этого полностью откройте впускное и выпускное отверстие. К входу свежего воздуха поднесите кусок горящей бумаги и посмотрите, с какой скоростью втягивается дым и как он распространяется по всему объему парной. Наличие дыма сделает воздушные потоки видимыми, можно будет примерно узнать проблемные зоны и принять меры по их устранению. Проблемные зоны – места, где воздушные потоки двигаются слишком быстро или вообще не двигаются, так называемые «мертвые зоны».
Видео – Порядок сборки наружных вентиляционных решеток
Как сделать принудительную вентиляцию в русской бане
Главное преимущество принудительной вентиляции – полная независимость от погодных условий и возможность регулировать скорость воздушного потока в зависимости от микроклимата в парной. Что касается стоимости, то она возрастает незначительно, цена обыкновенных вентиляторов доступна абсолютно каждому застройщику.
Современные вентиляторы могут регулировать скорость вращения лопастей – изменяется интенсивность вентиляции. Кроме того, некоторые могут управляться дистанционными пультами, а вентиляционное отверстие после выключения вентилятора автоматически закрывается.

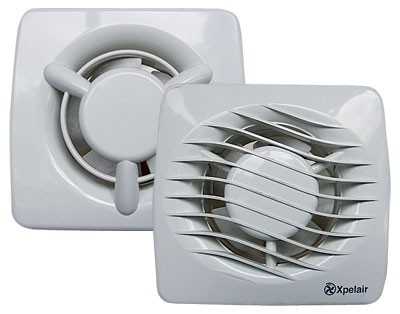

Бытовой вентилятор

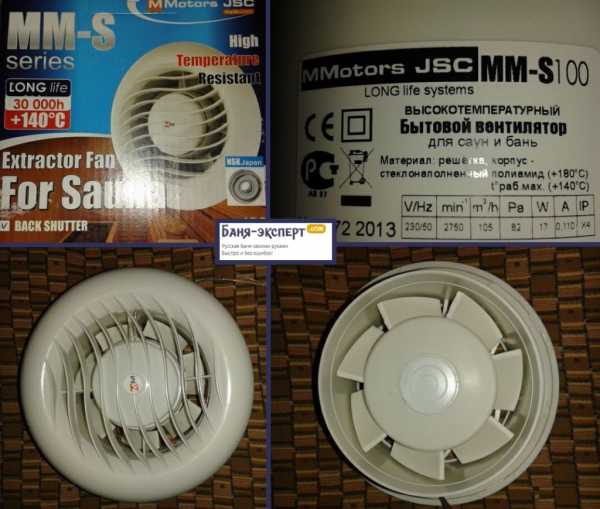

Температуростойкий вентилятор для сауны
Для русских бань есть некоторые ограничения использования электрического оборудования – высокая влажность воздуха выдвигает жесткие требования к классу защиты корпуса. Практики не советуют ставить вентиляторы на выходе воздуха – слишком сложные там условия эксплуатации. Устанавливать вентилятор лучше на входе, но нужно соблюдать одно условие. Дело в том, что скорость воздушного потока весьма значительная, холодный воздух может создавать очень неблагоприятные зоны в парной. Чтобы такого не случалось, устанавливайте вентилятор только за печкой, это позволит разбивать струю, подача свежего воздуха в помещение будет более щадящей. Под полкой вентилятор монтировать не стоит, холодный воздух у ног не повышает комфортность банных процедур.
Принудительная вентиляция в бане
Заключение
Общего рецепта вентиляции для всех типов бань не существует, вы должны уметь самостоятельно принимать решения с учетом индивидуальных архитектурных особенностей помещения и собственных предпочтений. Но в любом случае нужно прилагать максимум усилий, чтобы вентиляция повышала комфортность пребывания в бане, а не наоборот.
И последнее. Следует всегда помнить несколько универсальных правил:
- чем сложней любая конструкция, тем больше шансов ее выхода из строя, тем труднее ее делать, тем проблематичнее обслуживать;
- не все сложное считается самым эффективным в использовании. Довольно часто простая естественная вентиляция «форточкой» в парной сделает свое дело ничем не хуже, чем принудительная с пультом удаленного управления.
К советам нужно прислушиваться, но окончательные решения следует принимать самостоятельно и нести за них ответственность. А для этого без определенного багажа теоретических и практических знаний не обойтись. Именно с этой целью мы в статье попытались рассмотреть проблемы устройства вентиляции русской бани с различных сторон и предложили на ваше усмотрение несколько способов решения.
Видео – Вентиляция в сауне
banya-expert.com
схема устройства вытяжки в парилке, как сделать в парной русской бани приточную отдушину своими руками
Содержание:
Без принудительной вентиляции в бане попросту не обойтись. Устанавливается она в первую очередь для создания безопасной обстановки для принимающих банные процедуры людей. О том, как сделать вентиляцию в бане своими руками, и пойдет речь ниже.
Все знают, что когда человек дышит, он вдыхает кислород, а на выдохе образовывается углекислый газ. Если помещение наглухо закрыть, спустя некоторое время он начнет задыхаться. А в экстремальных условиях, в данном случае в парилке, где преобладает высокая температура и очень высокая влажность, начать задыхаться можно еще быстрее. Будучи расслабленным на полке, в таких условиях можно попросту не добраться вовремя до двери, что может грозить довольно серьезными последствиями.
Другое немаловажное последствие, возникающее при отсутствии вытяжки для бани – порча деревянных конструкций и отделки. Согласитесь – никто не сможет насладиться процессом парения, ощущая при этом запах гнили или плесени. Вот почему организовать правильную вентиляцию парилки очень важно.
Согласно утверждениям специалистов, правильно организованной вентиляцией считается та, благодаря которой за один час объем воздуха в помещении замещается новым три раза. Схема и устройство вентиляции в бане определяется, исходя из типа строения и материалов, выбранных при возведении стен.
Правила обустройства вентиляции в бане
Корректное обустройство банной вентиляции возможно при соблюдении следующих правил:
- подаваемый в парную воздух не должен изменять накопленную в ней температуру;
- замещаться в помещении должен переработанный воздух с наибольшим содержанием углекислого газа;
- воздух в парной должен располагаться слоями: самый нижний холодный слой – у пола, у потолка – самый горячий, и самый комфортный – на уровне полков.
Отдельно стоит отметить, что в парилке не должно быть сквозняков!
При соблюдении всех этих принципов, от банных процедур можно будет получить максимальное удовлетворение. Восстановится физическая и душевная сила.
Что представляет собой система вентилирования
Подходящим лучше всего для постройки бани считается дерево, а так как оно дышит от природы, то отчасти проблема вентиляции решается сама по себе. Тем не менее, даже в таком случае без принудительной вентиляции в бане не обойтись. Она даст возможность дереву после банных мероприятий как можно быстрее просушиться.
Немаловажную роль при замещении воздуха играет сама банная печь. После выливания воды на каменку вырабатывается большой объем пара, который стремится вверх, а уже после остывания его замещает более разогретый воздух. Таким образом, происходят воздухообменные процессы, благодаря которым происходит выталкивание отработанного воздуха за пределы парной.
Совокупность перечисленных факторов образует в парилке нужный микроклимат при нормальной циркуляции воздуха. Перед тем, как сделать парилку в бане, необходимо все эти нюансы детально продумать.
Итак, приведем подробную инструкцию грамотной организации вентиляции в парилке в бане. Основное внимание будет направлено на то, чтобы обеспечить подачу свежего воздуха в помещение, а также организовать вывод отработанных воздушных масс и угарного газа наружу.
Организация поступления воздуха
В бревенчатом срубе, если он сложен должным образом, нижние венцы уложены так, чтобы между ними свободно проходил свежий воздух внутрь бани. Да и вокруг дверного полотна, ведущего в парную, все равно останутся некоторые щели.
Чтобы не было сквозняка и не тянуло холодом, печь устанавливают как можно ближе к этой двери. Тогда поступающий воздух быстро нагревается и не создает дискомфорта.
А вот для вентиляции в парной русской бани, рассчитанной, как минимум, на 6 человек, к каменке подводят дополнительный воздуховод, обеспечивающий тягу. Если выполнить его двухконтурным, то можно считать вопрос с притоком воздуха решенным. Как правило, устройство русской бани всегда предполагает наличие вентиляции.
Выведение отработанного воздуха
Если конструкция печи предполагает расположение топки непосредственно в парилке, то лишний воздух через нее выводится наружу по дымоходной трубе. Как правило, при этом дополнительных отдушин не требуется.

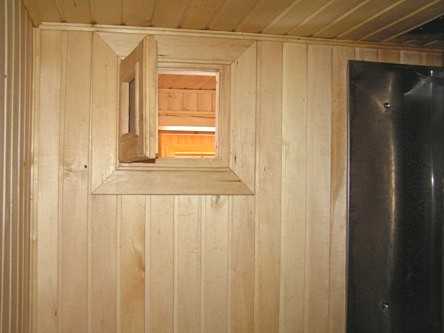

Чтобы облегчить процесс просушивания парилки после использования, в стене можно прорубить оконце размером до 20×20 см. Пока топится печь и в парилке находятся люди, оно остается закрытым на заглушку.
Если же в парной предусмотрено обычное окно со стеклопакетом, то дополнительная отдушина не требуется. Как вариант, можно встроить окно в простенок между парилкой и моечной, откуда отработанный воздух по воздуховодам попадет наружу.
Следовательно, вентиляция парной может не потребоваться лишь при соблюдении ряда условий:
- небольшой размер – на 2-4 человека;
- свободно уложенные нижние венцы;
- протапливание каменки прямо внутри парной;
- в стене прорезано отверстие для проветривания.
Как правило, бани такого типа строят хозяева дачных участков для личного пользования.
Как сделать вытяжку в бане из кирпича
Поскольку процесс строительства здания из кирпича, керамзитовых блоков, пенобетона или прочих тяжелых материалов отличается от деревянных строений, то и технология того, как сделать вентиляцию в парилке, будет несколько сложнее.
Во-первых, кирпичное здание требует организации вентилируемых полов. Это нужно для того, чтобы не допустить развития грибка на древесине и появления затхлого запаха из-за постоянного контакта с водой. В противном случае половую доску придется перестилать буквально через 3-4 года.
Вентиляция полов предусматривается в процессе заливки фундамента. Для свободной циркуляции воздуха в подполье и просушки лаг от сырости в фундаменте оставляют специальные отдушины. Читайте также: «Надежная вентиляция в предбаннике своими руками – как сделать правильно».
Приточная вентиляция в бане обеспечивается двумя отверстиями, расположенными почти у пола и закрытыми решетками. Вытяжка обеспечивается отдушинами, расположенными почти под потолком.
Вариантов, как сделать отдушину в бане, чтобы обеспечить полноценную циркуляцию воздуха, может быть несколько. Рассмотрим наиболее востребованные из них.
Вариант 1
За печкой в 50 см от пола проделывают приточное окошко. В противоположной стене на расстоянии не более 30 см от пола делают вытяжное отверстие, дополнительно установив на него вентилятор. Он позволит организовать циркуляцию воздуха.
В таком случае обеспечивается равномерный прогрев воздуха в парной. Поступающий свежий воздух быстро нагревается печью и поднимается к потолку, где постепенно остывает и опускается снова вниз. Тут с помощью вентилятора отработанный воздух принудительно выводится наружу, причем, чем ниже вытяжка, тем интенсивнее движение потоков. Иногда на вытяжном канале располагают вентиляционный клапан.
Вариант 2
Такой способ применяют в небольших баньках, в которых подачу дров в печку производят прямо в парилке. Тогда приточное отверстие находится под печью. Сквозь этот проход обеспечивается поступление свежего воздуха в помещение и в саму печь, улучшая тягу.
Вытяжку, с присоединенной к ней гофрированной трубой, размещают над полом. По этому каналу воздух будет выводиться наружу через потолок и крышу. Во всех прочих случаях вытяжное отверстие проделывают в стенах.
Отметим, что если стены бани сложены из керамзитобетона, то ходы для вентиляции в них следует проделать до укладки.
Вариант 3
Вентиляцию в парилке можно осуществлять через щели между досками в полу. Для этого в стене за печкой в 30-50 см от пола прорезают приточный канал. Поступающий холодный воздух сразу нагревается и поднимается к потолку. Там он постепенно остывает, опускается вниз и выводится сквозь щели в цоколь, а оттуда – через трубу наружу. Достаточный размер щелей в настиле составляет 5-10 мм.
Вариант 4
Данная схема предпочтительна в тех случаях, когда печь служит источником тепла не только для парилки, но и других помещений. Через щели в полу воздух засасывается в печь, а оттуда поступает в моечную и парилку. Вытяжные каналы, по которым воздух удаляется их бани, располагают в стенах невысоко над уровнем пола. Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».
Безусловно, это далеко не все возможности организации вентилирования бани, ведь существуют и более сложные, комбинированные схемы. Однако самостоятельно к их воплощению стоит приступать лишь после консультаций со знающими людьми.
banyaspec.com
Как сделать вентиляцию в бане своими руками
Вентиляция в бане своими руками
Государственные нормы по вентиляции помещений регламентируются СНиП 41–01–2003, документ устанавливает минимальную кратность обмена воздуха в комнатах в зависимости от их назначения и особенностей использования. В жилых помещениях вентиляция должна выполнять две задачи – обеспечивать благоприятные показатели процентного содержания кислорода в воздухе и удалять отработанные газы.
Вентиляция в бане своими руками
СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха. Файл для скачивания
СНиП 41–01–2003
Для бани задачи вентиляции усложняются, она дополнительно должна максимально быстро удалять влажный воздух (обеспечивается быстрое высыхание деревянных конструкций) и регулировать температуру в парной. Бывают случаи, когда в парной необходимо быстро снизить температуру перед принятием процедур маленькими детьми, пожилыми или большими людьми. Печь длительное время продолжает отдавать тепло, ждать, пока баня остынет самостоятельно, очень долго. При помощи вентилирования помещения можно быстро установить нужную температуру и поддерживать ее в заданных пределах все время пребывания в ней людей.
Вентиляция в парилке
Какие бывают виды вентиляции и методика их расчета
Вентиляция может существовать только в тех случаях, когда в помещение есть приток свежего воздуха и отток использованного. Часто можно встретить понятия «приточная» или «вытяжная» вентиляция. Это не совсем правильные понятия, не может быть только приточной или только вытяжной вентиляции, она всегда бывает лишь проточно-вытяжной. Почему используются эти понятия? Таким образом подчеркивается, что приток или вытяжка отработанного воздуха производятся принудительным способом, а, соответственно, удаление или поступление свежего воздуха происходит естественным способом.
Приточно — вытяжная вентиляция
superbany.ru
Как сделать вентиляцию в бане
Как и в жилых постройках, в бане вентиляцию следует устроить в соответствии с требованиями, установленными к приточной и вытяжной вентиляции. Не достаточно построить баню из бруса или бревна, необходимо еще и воссоздать благоприятные условия, чтобы она служила исправно для здоровья людей. Правильный воздухообмен в подобных помещениях считается залогом бодрости для всех любителей попариться в баньке.
Содержание:
- Необходимость вентиляции в баньке
- Требования к вентиляции в баньке
- Естественная вентиляция в бане
- Принудительная вентиляция в бане
- Последствия неправильной вентиляции
- Создание вентиляции в сауне
Необходимость вентиляции в баньке
Первое, что вы чувствуете, зайдя в парилку, это как на органы дыхания воздействует горячий пар. Если в парилке вентиляция неправильно сделана, или отсутствует вообще, то пройдет совсем немного времени, и дышать станет очень тяжело. К тому же если парилка наполнена людьми полностью, то парение с использованием банного веника превратиться в настоящее испытание. Избежать этого получится только с помощью организации притока свежего воздуха и оттока «отработанного».
Кроме парилки, в сауне есть еще и моечное отделение, комната отдыха и предбанник, в которых также необходимо создать нормальный воздухообмен. Когда влажность воздуха большая, приятного – мало. К примеру, невозможно насухо вытереться. Повышенная влажность известна как причина возникновения плесени и грибка, а также гниения в конструкциях сауны. Признаки плохой вентиляции в сауне: наличие на потолке и стенах конденсата, отсутствие следов жира на вытяжной решетке, стойкий неприятный затхлый запах.
Требования к вентиляции в баньке
К вентиляции в бане предъявляются такие общие требования:
- Главное правило при создании вентиляции в бане – если имеется приток воздуха, то в обязательном порядке нужно создать и его отток в аналогичном объеме. Отток и приток должны быть регулируемыми и иметь прогнозируемое направление.
- Контролируйте, чтобы направление движения воздуха было от жилого помещения к санитарным и хозяйственным узлам, к примеру, от предбанника к тамбуру.
- Выведите вытяжной стояк выше кровли снаружи или изнутри помещения. Это касается принудительной и естественной вентиляции.
- При механическом воздухообмене приток свежего воздуха происходит через вентиляционную решетку, которая устанавливается на уровне выше двух метров от почвы.
- Вытяжку воздуха из комнаты отдыха или предбанника устраивайте через моечное отделение или туалет.
- Если вы используете в бане газовый водонагреватель, то осуществляется вытяжка воздуха от него в отдельных вентканалах.
- В парную приток свежего воздуха делают снизу на уровне не выше полметра от пола возле банной печи.
- Как правило, отверстие с задвижкой для вытяжки необходимо устраивать наверху противоположной стены.
- Горячий воздух, который выходит из парилки по воздуховодам, целесообразно использовать для обогрева банных помещений.
- Желательно для эффективного воздухообмена применять комбинированную систему вентиляции финской сауны – принудительную и естественную.
- Система вентиляции в бане должна обеспечивать хотя бы трехкратный воздухообмен в помещениях (кроме парилки) на протяжении часа. К примеру, если объем комнаты 10 метров кубических, то за 1 час поступить туда должно не меньше 30 кубических метров свежего воздуха.
Естественная вентиляция в бане
Естественная вентиляция совершается за счет разности давления воздуха снаружи и внутри бани, а также степени его разряжения в начале и на выходе воздуховодов. Преимущества естественной вентиляции – на лицо. Не нужно устанавливать специальное дорогостоящее вентиляционное оборудование.
Аэрация
Наглядным примером аэрации служит воздухообмен в парилке бани, когда в неё поступает свежий воздух снизу банной печи, а отработанный выходит сверху. В этом случае действует простейшее правило – холодный свежий воздух поступает снизу, вытесняя более легкий горячий вверх.
Подобный вид вентиляции рекомендуется использовать в помещениях с существенным выделением тепла. Если в парилке еще и увеличенная влажность воздуха, то водяной пар, обогащаясь отработанным воздухом, усиливает дополнительно эффект воздухообмена.
Ветровой напор
Ветровой напор состоит в том, что давление воздуха зависит от силы ветра. Чем выше с наветренной стороны бани сила ветра, тем с безветренной стороны больше разряжение воздуха. За счет подобной разницы и осуществляется естественная вентиляция, то есть через зазоры в помещении с наветренной стороны свежий воздух поступает, вытесняя в сторону разряженного воздуха отработанный.
Однако данный фактор может являться причиной поступления внутрь холодного воздуха и появления сквозняков. Поэтому конопатка сруба, герметизация наружных стен, дверных и оконных проемов в баньке имеют большое значение.
Принудительная вентиляция в бане
Механическую или принудительную вентиляцию применяют в тех случаях, когда естественный воздухообмен не способен обеспечить в производственно-хозяйственных и жилых помещениях необходимый воздухообмен. Приточно-вытяжную вентиляцию нужно оснастить специальным вентиляционным оборудованием: воздушными фильтрами, вентиляторами, воздухонагревателями, кондиционерами и зонтами.
Вытяжная вентиляция
Для удаления из бани влажного загрязненного воздуха с примесями вредных веществ служит вытяжная вентиляция сауны в доме. Вытяжные вентиляционные системы в бане принято оснащать вентиляторами с электродвигателем и очистными фильтрами. Особенно актуальна вытяжная вентиляция в помещениях бани, где есть бассейн, моечных отделениях и комнатах отдыха, где собирается большое скопление людей.
Вытяжная вентиляция способна эффективно удалять излишки влаги, вредные газы и неприятные запахи, делая воздух здоровым и чистым. Использование только вытяжной вентиляции провоцирует разряжение воздуха, которое компенсируется благодаря притоку наружного воздуха. Если создан слишком большой воздухообмен, то в помещении образуются сквозняки. Чтобы исключить это, делают приточную вентиляцию принудительным путем.
Приточная вентиляция
Приточная вентиляция способна обеспечивать приток свежего воздуха. Отработанный воздух за счет увеличенного давления удаляется через окна, двери и вентиляционные решетки, а также частично через зазоры в полу, стенах и потолке. Иногда для подачи теплого воздуха происходит его совмещение со специальным воздухонагревателем, решая вопрос по обогреву.
Принудительная вентиляция в отличие от вышеуказанных видов сложней. Кроме воздуховодов и приточного вентилятора, она может в себя включать разное вентиляционное оборудование — шумоглушитель, приточную камеру, обратные клапана, воздухораспределительные решетки и диффузоры.
Приточно-вытяжная вентиляция
Комбинированная приточно-вытяжная вентиляция состоит из системы вытяжки и притока воздуха. При применении подобной схемы вентиляции в сауне важно предварительно проводить расчет воздухообмена в вентилируемом помещении. Объем приточного воздуха в идеале должен равняться объему вытесненного.
Иногда это соотношение нарушается специально для создания направленного движения потоков воздуха. К примеру, если в баньке имеется туалет, то для избегания попадания в другие помещения неприятного запаха, в нем можно применить разряжение воздуха, создав искусственно пониженное давление. Воздух из помещения с повышенным давлением при этом направляется в зону с низким давлением, то есть в санузел, а не наоборот.
Последствия неправильной вентиляции
Долговечность бани, включая и парную, зависит напрямую от правильной вентиляции. Не зависимо от того, что дерево является наиболее экологически чистым строительным материалом, она подвергается процессам образования плесени и гниения. Неправильно созданная вентиляционная система в парилке эти процессы только ускоряет. И тогда гарантированный срок полезной службы деревянных конструкций превращается в жестких условиях бани из 20 в пять-шесть лет.
Для человека большое значение имеют неприятные запахи. Парилка является тем местом, где неправильная вентиляция или ее отсутствие создают негативную предпосылку для накопления продуктов обмена веществ, которые выделяются при потоотделении. А если добавить к этому запахи, которые выделяются плесенью, то получится невероятный букет «ароматов». С течением времени пол, стены, полки и потолок могут в себя вобрать столько запахов, что вместо пользы и удовольствия от посещения баньки, вы будете испытывать только разочарование.
Каждый человек при посещении бани хочет поправить здоровье, пропотеть хорошенько и из организма выгнать накопившиеся токсины и шлаки. При неправильной вентиляции тепло и влажность создадут благоприятную среду для развития болезнетворных микробов, и вы получите вместо пользы только вред.
Создание вентиляции в сауне
В бане вряд ли получится обойтись исключительно естественной вентиляцией и частыми проветриваниями парной после каждого посещения. Это актуально летом, а вот в холодное время вместе с попаданием в помещение свежего воздуха происходит и охлаждение бани, а холод не является лучшим попутчиком при удалении из банных помещений излишней влажности. Если в бане имеется бассейн или моечное отделение, то вытяжную вентиляцию придется в любом случае сделать.
Можно порекомендовать вам такой проект вентиляции сауны:
- Парная – естественный отток и приток;
- Душевая – вытяжной вентилятор;
- Комната отдыха и предбанник – естественная вентиляция;
- Уборочная – вытяжной вентилятор при включении света.
Расчет воздухообмена
Перед началом монтажа механической вентиляции рекомендуется рассчитать объем воздуха, что подается и удаляется из помещений бани. Требуемый объем удаленного или свежего воздуха ищется как объема вентилируемого помещения на кратность воздухообмена — число, которое показывает, сколько раз воздух в комнате должен поменяться на свежий на протяжении одного часа. К примеру, в помещении с объемом 10 метров кубических при кратности 1,5 нужно обеспечить приток свежего воздуха 15 метров кубических в час.
Таким образом, для начала определите объемы помещений в баньке и вычислите для каждого из них нужный объем свежего воздуха с учетом коэффициента кратности: моечная 50, туалет 50, предбанник 3, парилка 5, массажная комната 5. Полученные значения округлите в большую сторону таким способом, чтобы последняя цифра получилась 5 или 0.
Просуммируйте рассчитанные объемы для притока и вытяжки отдельно. Сравните эти значения. Если значение притока больше показателя вытяжки, то для достижения баланса стоит увеличить объем вытяжки для помещений, в которых наблюдается минимальное значение воздухообмена. В противном случае требуется организация дополнительного притока воздуха. Рассчитайте по итоговым результатам сечения воздуховодов и подберите вид вентиляции.
Подбор сечений воздуховодов
Какой выбрать профиль для воздуховодов в бане, зависит от особенностей системы вентиляции и баньки. Круглые воздуховоды легче устанавливать, чем прямоугольные. Продается соединительная арматура для них в любых строительных магазинах в большом ассортименте. Подбор сечений круглых и прямоугольных воздуховодов принято производить по специальным таблицам, которые можно найти в сети. Обязательно учитывайте запас в воздухообмене.
Помните, что суммарная производительность в бане приточных вентиляторов на практике должна быть меньше на 5-10% суммы производительности вентиляторов вытяжных. Это необходимо, чтобы отработанный воздух был вытеснен в вытяжную вентиляцию полностью. Запас вытяжной вентиляции идет на вытяжку воздуха, который поступает через щели, оконные и дверные проемы, обеспечивая тем самым баланс притока-оттока.
Вентиляция и печка в бане
Современные технологии позволяют оборудовать вентиляцию в бане самым качественным образом. Сегодня имеются возможности регулировать влажность и температуру воздуха в помещении, обеспечивать подогрев и приток свежего воздуха. Но такое вентиляционное оборудование обойдется весьма дорого. Поэтому свой выбор целесообразно остановить на традиционных методах, которые проверены временем.
Приток воздуха в бане будет зависеть именно от печки. Как правило, топка печи размещается внутри парилки или в смежном с ней помещении. В таком случае отопление совершается при помощи топочного тоннеля. Обычно металлические печи с четырёх сторон обкладываются кирпичом или каменными плитами.
Обкладывая печь в бане кирпичом, необходимо помнить о прорезях на ширину облицовки, что поможет обеспечить частичную вентиляцию в баньке. Тоннель топки обкладывают неплотно, с зазором 0,5 — 1 сантиметр. В помещении парной, где располагается основная часть печки, лицевую стенку принято обкладывать 3 рядами кирпичей. Когда она будет обложена, нужно побеспокоиться об обеспечении притока свежего воздуха – дрова гореть не будут без кислорода.
Приток воздуха
Вентиляцию в топку часто проводят специальным каналом, проходящим под полом. Его выводят непосредственно возле топки в месте, где размещается металлический лист с целью защиты пола баньки от углей и искр. Для создания вентиляционного канала нужен короб, диаметр которого превышает на 20% диаметр дымохода. Воздух должен поступать непосредственно с улицы, а не из подполья бани для избегания проникновения неприятного запаха.
Можно создать напольную вентиляцию в сауне своими руками. Выведите вдоль стен на улицу вентиляционный короб. Но не зависимо от того, какой вы оборудуете тип вентиляционного канала в баньке, необходимо короб изнутри закрыть решёткой, а сеткой от насекомых снаружи.
Если топка располагается в парной, то нужно два короба: для приточной и конвекционной вентиляции. При этом удобнее воссоздать подиум. От стены, где проделано вентиляционное отверстие, уложите 3 ряда кирпичей на ребро: первый ряд возле стены, затем посередине и по краю.
Придерживайтесь высоты кладки 24 сантиметра. Кладку сделайте до кирпичного экрана и перекройте сверху кирпичом. В месте, где располагается печь, последнюю пару кирпичей не ставят, чтобы воздух под печь поддувал из короба, затем заложите торец. А второй короб необходимо довести до конца и вставить дверцу поддувала печки в его торец. Под дверцу подложите что-нибудь, чтобы не царапался пол.
Когда готов подиум, на него установите печку. Чтобы равномернее распределились нагрузки на кирпичный короб, можно установить печку на металлические пластины или уголок. Затем печь обкладывают, потом строят кирпичный экран с 2 конвекционными дверками, обеспечивающими прогрев парной горячим воздухом и вентиляцию помещения.
Отток воздуха
После оборудования основного теплового насоса необходимо обеспечить отток воздуха. Самым подходящим вариантом станет монтаж отточного короба по диагонали к приточному. Это обеспечивает хорошую вентиляцию парилки. Если одна стена «рубашки» из кирпича выходит в предбанник, то нужно в него вывести ещё дверку для прогрева и просушки.
Важно установить короб правильно. Забор воздуха в этом случае производится снизу, на расстоянии от пола близко 25 сантиметров. Дальше вентиляцию стоит проводить через стену возле потолка и на улицу. Смонтируйте конструкцию воздуховода из пластиковых вентиляционных коробов. Обшейте её сверху вагонкой, чтобы короб красиво выглядел, не нарушая общий интерьер баньки. Как правило, площадь короба составляет 125 сантиметров квадратных и 10% дополнительно.
Система прогрева и вентиляции
Нижние дверцы во время растопки печки должны быть открыты. В верхние дверцы будет выходить прогретый воздух, а его часть опускается вниз, прогреваясь ещё раз. Этот процесс называют «разгоном печи». Затем прикрывают нижние дверцы и открытыми оставляют только верхние.
Холодный воздух поступает под печь по вентиляционному коробу, нагревается и выходит обратно через верхние дверцы. Такая процедура обеспечивает прогрев парилки, пока помещение не заполниться до низа короба горячим воздухом. Потом горячий воздух станет вытесняться прохладным и нагревать таким способом другие помещения баньки, через которые направляется на улицу.
Как видите, так обеспечивается устройство вентиляции в сауне и её обогрев. Помещение бани просыхает и нагревается, а потоки свежего воздуха, которые управляются печью, поступают по коробу в помещения баньки. Именно так и работает вентиляция в бане, если вы её сделали правильно.
О дымоходе
Если вы переусердствовали с изоляцией металлической трубы дымоходного канала, то можно лишиться источника теплоты в баньке. Применение в русской бане привычных «сэндвич-труб» снижает качество вентиляции дымоотвода. Однако его возможности использовать эффективнее для отопления и вентиляции.
Разумеется, открытой не оставляйте раскалённую металлическую трубу. Нежелательно и создание «упаковки» дымохода баньки в «сэндвич-трубу». Лучше всего для однослойной трубы сделать кирпичный кожух с поддувальной дверью, установленной во втором ряду кирпичной кладки. А если ещё одну дверь поставить сверху, что получится так называемый тепловой насос, который способствует вентиляции и прогреву парилки.
Рациональный теплообмен вы сможете обеспечить посредством установки двух коробов, изготовленных из нержавеющей стали. Их монтируют на противоположной от дверки стороне, а затем выводят в предбанник, в котором нужно установить регулировочные дверцы.
Обустраивая вентиляцию в своей баньке, важно помнить, что каждая сауна и каждая печка обладают собственным уникальным «характером». Поэтому не существует универсального рецепта создания вентиляции, все проверяется практикой.
Итак, вы рассмотрели главные принципы обустройства правильного воздухообмена в парилке и других помещениях русской бани и прочитали, как сделать вентиляцию в сауне. Создание вентиляции в баньке – сложный процесс, который требует знаний и значительных навыков в этом деле. Если вы не обладаете достаточным мастерством, лучше самим за это не браться. К тому же не забывайте, что эффективность естественного воздухообмена зависит от правильной кладки печи и дымохода.
strport.ru
3 принципа устройства вентиляции в бане [+МАСТЕР-КЛАСС]
Вентиляция в бане просто необходима. В первую очередь вентиляция предназначена для обеспечения безопасности людей, которые принимают банные процедуры.
Всем известно, что при дыхании человек вдыхает кислород, а выдыхает углекислый газ. В наглухо закрытом помещении он начнет через какое-то время задыхаться. А в парилке, где высокая температура и концентрация водяных паров, это начнет происходить еще быстрее.
Классическая парная «под старину»
Расслабившись на полке, до спасительной двери бани можно просто не успеть добраться. Цена неправильного устройства вентиляции может быть слишком высокой.
Второй немаловажный фактор — гниение дерева. Наслаждаться банными процедурами и получать от них пользу, чувствуя запах гнили и плесени, весьма проблематично. Поэтому правильная вентиляция в русской бане – залог не только ее пользы, но и здоровья отдыхающих.
На фото — гниение древесины при недостаточной просушке дерева
Специалисты считают, что правильным можно считать такое устройство вентиляции в бане, при котором за один час воздух в помещении сменяется трижды. Схема вентиляции в бане выбирается в зависимости от вида строения и материалов, которые использовались при строительстве стен.
Общие принципы устройства вентиляции в бане
Правильное устройство бани и вентиляция в ней, вне зависимости от типа строения зиждется на следующих основных принципах:
- Свежий воздух, который поступает в парную, не должен нарушать ее температурного режима;
- Удаляться из помещения должен уже отработанный воздух, в котором больше всего углекислого газа;
- Расположение воздуха в парной должно быть послойным: наиболее горячий – под потолком, на лавке – максимально комфортный и холодный – у пола.
Обратите внимание!
В парилке не должно быть сквозняка!
Карта температур в парной
Если все эти принципы выполняются, то банные процедуры принесут максимальный эффект, на который они рассчитываются — восстановление душевных и физических сил.
Устройство вентиляции в отдельно стоящей деревянной бане
Дерево считается идеальным строительным материалом для бани. Деревянные стены «дышат», поэтому частично вопрос воздухообмена решается естественным путем.
Однако, даже в деревянной постройке в парной вентиляция необходима. Как минимум для быстрой просушки дерева после принятия банных процедур.
Большую роль в воздухообменных процессах играет работа банной печи. При выливании воды на каменку печи бани создается столб горячего пара, который поднимается вверх. При остывании он опускается, выталкивая использованный воздух из парной.
Схема движения потоков воздуха
Вкупе вышеперечисленные факторы позволяют создавать в парилке необходимую влажность и температуру, и обеспечивают нормальную циркуляцию воздуха.
Рассмотрим подробнее устройство вентиляции в банях из дерева. Основными задачами для нас, естественно, будут обеспечение притока свежего воздуха и удаление уже отработанного. Справиться с этими задачами вам поможет наша инструкция.
Обеспечение притока воздуха
Правильный сруб укладывается таким образом, чтобы нижние венцы были свободными. При такой укладке обеспечивается возможность доступа свежего воздуха с улицы.
Кроме того, вокруг двери парной в любом случае будут оставаться щели, достаточные для его поступления. Печь в таких банях ставят поближе к двери, чтобы он сразу нагревался.
Расположение вентиляционных отверстий
В случае если парная рассчитана на 6 и более человек, к каменке подводят отдельный воздуховод, который поддерживает процесс горения. Если сделать этот воздуховод двойным, то проблема поступления свежего воздуха решается раз и навсегда.
Удаление отработанного воздуха
Если каменка топится прямо из парной, то отработанный воздух через топку выбрасывается в дымовую трубу бани. При правильной установке печи, дополнительных отверстий не требуется.
Для того чтобы просушить помещение после окончания принятия банных процедур в стене может быть прорублено небольшое отверстие (до 200х200 мм). На время протапливания и работы парной оно закрывается специальной затычкой.
На фото – отверстие для просушки помещения
В случае если в парной есть окошко, такое отверстие не нужно. Иногда окошко из парилки прорубают в моечную, а в моечной уже делают либо сквозное отверстие на улицу, либо еще одно окошко. Таким образом, при просушке сразу убивают двух зайцев, просушивается и парилка и моечная.
На фото – вентиляционное окно
Таким образом, миф о том, что для деревянной бани вентиляция не нужна, подтверждается при выполнении следующих условий:
- Парная рассчитывается на 2-4 человека;
- Нижние венцы сруба укладываются свободно;
- Печь-каменка топится прямо из парилки;
- В стене есть отверстие или окошко для проветривания.
Собственно, такие, семейные, бани обычно и строятся на приусадебных участках.
Устройство вентиляции в отдельно стоящей кирпичной бане
Кирпичное строение, также как и строение из пенобетона, керамзитовых блоков и другие капитальные сооружения – это уже другое дело. Вентиляция в кирпичной бане более сложная.
Первое отличие – полы в кирпичном строении должны быть вентилируемыми. Все дело в том, что полы в бане постоянно соприкасаются с водой, и если они будут глухими, то менять доски придется примерно раз в три-четыре года. О неприятных запахах и плесени можно даже не говорить.
Вентиляция пола в бане закладывается еще на этапе строительства фундамента. Для этого в фундаменте с противоположных сторон делают специальные отверстия. Эти отверстия будут обеспечивать сквозную циркуляцию воздуха под полом и просушку лаг.
Схема вентиляции через пол
Второе отличие – обязательное присутствие в парной специальных приточных и вытяжных отверстий. Их может быть несколько. Два приточных отверстия делают на уровне пола и закрывают решетками, чтобы не проникали грызуны.
Для устройства вентиляции в бане существует 4 наиболее популярные схемы, из которых вы можете выбрать наиболее подходящую для вас.
- Схема №1. Приточное отверстие находится за печкой на расстоянии 50 см от пола. Вытяжное отверстие прорубают в противоположной стене не выше 30 см от пола. На него устанавливают вентилятор для бани, который будет обеспечивать циркуляцию воздуха.
Схема вентиляции №1
Согласно этой схеме воздух в парилке прогревается равномерно, входящий — нагревается от печки и поднимается вверх. Охлаждаясь, он опускается вниз и выходит через выходное отверстие. Чем ниже оно будет располагаться, тем сильнее будет ток воздуха. При использовании вентилятора, на выходное отверстие может устанавливаться вентиляционный клапан.
- Схема №2. Подходит для тех бань, где печь топится из парной. В этом случае приток делается прямо под печкой. Поток свежего воздуха засасывается печкой, поддерживая горение, и обеспечивает приток непосредственно в помещение.
Схема №2
Вытяжное отверстие располагают над полом и подсоединяют к нему гофрированную трубу, которая поднимается вверх до уровня крыши и выходит на улицу. В других случаях вентиляционный канал делают в стене.
Обратите внимание!
Если стены бани сложены из керамзитобетонных блоков, то вентиляционные каналы лучше всего закладывать при строительстве.
- Схема №3. По этой схеме вентиляция для бани устраивается через щели в полу. В этом случае приточное отверстие делается в стене у печки на высоте 30-50 см от пола. Воздух, нагреваясь, поднимается вверх и выходит через щели между досками пола в цоколь. Из цокольного пространства он выбрасывается наружу с помощью специальной трубы.
Схема №3
Обратите внимание! Для нормального функционирования этого типа вентиляции необходимо оставлять щели между половыми досками 5-10 мм.
- Схема №4. Эта схема подходит в тех случаях, когда печь обогревает и другие помещения.
Схема №4
Свежий воздух засасывается печкой через отверстия в полу и, проходя через топку, выходит в помещение парилки и в моечную. Из помещений он удаляется через отверстия, находящиеся внизу, над уровнем пола.
Существуют также комбинированные схемы вентиляции, но для их устройства своими руками необходима консультация со специалистом.
Желаем вам легкого пара.
Наглядно разобраться с тем, как устраивается вентиляция в бане, вам поможет видео в этой статье.
9ban.ru
Вентиляция бани по шагам: о том, как сделать вентиляцию в бане. Устройство вентиляции в бане
Ни для кого не секрет, что бани являются быстропортящимися строениями. Из за воздействия влаги, большого перепада температур, а также плохого воздухообмена. В этой статье будет затронута тема понятия конвекционных потоков, создаваемых разогретой печью.
И как с их помощью продлить жизнь дерева. Для того, чтобы сруб бани не сгнил через 5-6 лет, нужно тщательным образом продумать и рассчитать схему конвекции воздуха во всех температурных режимах всех отделений бани.
Как сделать вентиляцию в бане
Выбор системы вентиляции бани зависит от вида постройки и ее конструктивных особенностей.
Известно, что в рубленых банях вентиляция либо вовсе отсутствует, либо имеет простой вид: необходимое количество свежего воздуха поступает через нижние венцы стен, уложенные свободно. Если в парильном отделении такого сооружения установлена печь-каменка и воздух поступает из помещения парильни в ее поддувало, можно говорить о том, что проблема вентиляции решена автоматически. Для того чтобы впустить свежий воздух, приоткрывают входную дверь, оставляя щель шириной не более 5 мм.
Вентиляция бани
Однако вентиляция парильного помещения посредством печного поддувала осуществляется лишь тогда, когда в процессе приема процедур в печи сохраняется огонь. В банях по-черному, а также в тех, где установлена печь кратковременного режима работы, горение топлива не поддерживается на протяжении всего времени приема процедуры. В таком случае требуется более совершенная система вентиляции.
Работа системы вентиляции, устроенной внутри парильного помещения, должна быть направлена на отток отработанного воздуха и приток свежего. Свежий воздух может поступать посредством форточек, полуоткрытых дверей, а также специально проделанных отдушин. Вытяжка отработанного воздуха происходит с помощью поддувала установленной в парильне печи-каменки и через вентиляционные отверстия. В свою очередь вентиляционные отверстия рекомендуется снабжать затворами, открывая и закрывая которые парильщики получают возможность контролировать процесс воздухообмена внутри отделения. В таком случае вентиляция будет носить регулируемый характер, а сам процесс приема банных процедур станет более безопасным.
Местоположение вентиляционных отверстий может быть различным. В зависимости от того, где установлена отдушина, изменяется характер распространения и распределения воздуха в парильном помещении. Такие отдушины можно выполнять на противоположно располагающихся стенах или на одной из стен, на одном уровне или на разных.
Видео: вентиляция в бане
Известна такая система вентиляции: отдушины устроены примерно на одном уровне на противоположных стенах в нижней части помещения. Принято считать, что более низкое размещение вентиляционных отверстий обусловливает большее сохранение тепла внутри парильного отделения. Однако для того, чтобы этого добиться, систему вентиляции необходимо дополнить принудительным вентиляционным устройством. В его качестве могут быть использованы вертикально установленный воздуховод, дефлектор или обычный вентилятор.
Принцип работы подобной системы вентиляции: ветер, создаваемый вентиляционным устройством, провоцирует понижение давления внутри воздуховода, в результате чего происходит вытягивание отработанного воздуха и летучих веществ из парильного помещения, давление в котором также понижается. Подъем давления до нормального уровня осуществляется затем за счет притока свежего воздуха.
Или же вентиляционные отдушины располагают так, чтобы одна находилась на расстоянии 30 см от пола, другая — на противоположной стене в 30 см от потолка. Через нижнюю отдушину, размещенную рядом с нагревателем, поступает свежий воздух, который проходит мимо горячих камней печи и, нагреваясь, поднимается к потолку.
Верхняя отдушина служит для воздухообмена на потолке. В стенах предусматривают вентиляционные отверстия с задвижками: 24 см на каждый 1 м3 парилки
Для того чтобы получить возможность при необходимости изменять скорость циркуляции воздуха внутри парильни, сечения каналов вентиляции следует выполнить с регулировкой. В том случае, если вентиляция относится к типу приточной, свежий воздух должен попадать в парильню с улицы. В этих целях чаще всего делают воздуховод, протяженность которого определяется особенностями планировки постройки.
Во время топки печи вытяжные и приточные отдушины необходимо прикрыть. После того как температура внутри помещения парильни достигнет запланированного уровня, следует отрегулировать с помощью задвижек отверстия вентиляции. Причем нужно внимательно следить за тем, чтобы площадь вытяжных отдушин была максимально приближена по величине к площади приточных. В том случае, если во время приема процедуры потребуется увеличить объем притока свежего воздуха, для этого необходимо сделать вытяжную отдушину несколько большей по размеру. Принимая банные процедуры, следует помнить о том, что вытяжное отверстие по площади не может быть меньше приточного. В противном случае образуется обратная тяга, и объем свежего воздуха внутри парильни будет неизменно сокращаться.
Вентиляция в русской бане
Не менее важен вопрос вентиляции русской бани. В русской бане нет и не может быть стационарного потока воздуха для вентиляции. Если такой поток организовать, приготовленный пар немедленно вылетит наружу. В климатических саунах (с высокой влажностью) сырой пар постоянно поступает из парогенератора. Поэтому выход пара наружу не нарушает режим парной. Можно, конечно, что-то подобное придумать и для русской бани, но это ломает традицию приготовления пара, а к ломке традиций надо относиться с осторожностью.
Поэтому русскую баню просто проветривают, после того, как выработан приготовленный пар. Проветривать можно как угодно. Можно просто открыть дверь в парную и окно на улицу напротив двери. Можно включить принудительную вытяжку, также открыв дверь. Обязательно нужно вымести листья от веника, так как они хранят сырость и продукты распада. Если пол и лавки сырые, их необходимо просушить взмахами простыни. Сырость от пола и лавок все равно не даст хорошего пара, а лишь сделает пар тяжелым. Кроме того, в этой сырости много продуктов, выделившихся из человека, а они вредны и создают неприятный запах.
Проветрив и просушив парную, закрывают дверь, все окна и вытяжки и начинают готовить пар, подбрасывая воду на камни небольшими порциями. Пар собирается под потолком. Толщина пирога пара под потолком растет с каждой новой порцией подброшенной воды. Разница температур у пола и потолка очень велика. Если не принять специальных мер, может оказаться, что наверху уже невыносимо горячо, а у пола холодно. Не все и не всегда применяют меры по искусственному опусканию пара. Дело в том, что если немного подождать, пар, остывая, начинает опускаться сам. Особенно сильно он перемешивается при работе вениками и при любом движении в парной.
Мы, однако, рекомендуем искусственно опускать пар. Это могут быть взмахи полотенцем или веником под потолком. Для большего удобства изготавливаем опахала. Это овальная петля из прутка нержавеющей стали на деревянной ручке. Петля затянута тканью. Горизонтальными и вертикальными движениями опахала можно полностью перемешать воздух в парной. Мы предпочитаем готовить пар «на проход», то есть когда все парящиеся уже в парной, и дверь закрыта. Те, кто делает иначе, теряют часть пара, когда люди заходят в открытую дверь.
Вентиляция турецкой бани
В турецкой бане должна быть вытяжная вентиляция. Она обычно делается в куполе, но так же возможно ее монтировать на стене как можно ближе к потолку.
При этом нужно учитывать, что вентиляция турецкой бани отличается от вентиляции других помещений, так как в помещении турецкой бани 100% влажность воздуха. Помимо обеспечения не менее 6-кратного воздухообмена в час, необходимо так же обеспечить удаление влажности (конденсата) из системы вентиляции.
Существует 2 пути решения данной проблемы:
- Делается отдельный вентиляционный канал на помещение турецкой бани, в котором предусмотрен отвод конденсата в систему канализации.
- Ставится специальный осушитель воздуха в систему вентиляции. Он работает по принципу теплообменника, только вместо нагрева, он охлаждает воздух, поступающий из помещения турецкой бани, преобразуя его в воду. Далее вода также отводится в систему канализации. В таком случае можно пользоваться общей системой вентиляции. Это облегчает задачу в тех помещениях, которые уже давно построены и исправить систему вентиляции невозможно. Например Воздухоосушители Климат АКВА.
Воздухосушитель для турецкой бани
Вентиляция — непременное условие для эффективного функционирования турецкой бани. Для этого устанавливают специальную приточно-вытяжную систему, которая соединяет парную с общей системой вентиляции здания.
Существуют три схемы устройства приточной вентиляции в парном отделении:
- с противоположным расположением отверстий, когда вытяжное отверстие находится выше приточного
- с противоположным расположением отверстий, когда вытяжное отверстие находится на одном уровне с приточным
- с расположением отверстий на одной стене.
В первом случае поступление воздуха наиболее интенсивно, во втором — при меньшей интенсивности притока воздуха обеспечивается лучшее сохранение тепла, при третьем варианте создаются наименее комфортные условия.
Кроме организации приточно-вытяжной вентиляции, поступление свежего воздуха обеспечивают и другими способами. Так, например, при установке двери в парную внизу устанавливают щелевую решётку или оставляют воздушный зазор между дверью и полом.
Вентиляция пола в бане
Пол в бане должен хорошо просыхать, а пространство под полом — вентилироваться. Обычно для обеспечения вентиляции пола бани располагают поддувало печи-каменки ниже пола. Можно сделать сообщающимися подпольное пространство и поддувало печи через съемный короб из жести. В одном из углов моечной вы можете установить вентиляционный стояк из асбестоцементной трубы. Этот стояк нужно вывести выше крыши. Как и на дымоходной трубе, на вентиляционном стояке установите дефлектор. Многие делают большую ошибку, выводя вентиляционный стояк на чердак бани. Зимой из-за высокой влажности на чердаке образуется несвежий воздух, которым будет наполняться и вся баня.
Схема вентиляции бани
Схема вентиляции бани во многом зависит от её конструктивных особенностей и места расположения строения относительно ландшафта местности и существующей розы ветров. Отверстие для притока свежего воздуха в баню обычно делают на небольшой высоте, примерно 0,5 м от печи (рис. 3). Для того чтобы отверстие можно было закрывать, его оборудуют заслонкой или жалюзи.Чаще всего вентиляция бани, также как и вентиляция сауны обустраивается следующим образом:
- в фундаменте оставляются два вентиляционных отверстия, которые располагаются на противоположных друг к другу сторонах;
- в половом настиле бани монтируются решетки для забора и отдачи воздуха.
Вентиляция бани: схема
1 — забор воздуха; 2 — печь-каменка; 3 — выпускное отверстие.
Но отверстие для забора воздуха может иметь различное расположение. При этом высоко его располагать не следует, так как самый горячий воздух находится вверху. Чем ниже вентиляционное отверстие расположено, тем выше будет коэффициент использования тепла печи. Естественно, отвод воздуха в низкорасположенное отверстие возможен лишь при наличии принудительной тяги. С этой целью иногда устанавливают вентиляционную трубу или вентилятор.
Различные схемы вентиляции бань и саун
На рис. 4 представлены четыре возможные схемы вентиляции бань и саун:
- а — забор воздуха над полом;
- б — забор воздуха из верхней части помещения;
- в — забор воздуха из-под пола;
- г — забор воздуха в печь из углубления.
samstroil.ru
