Где ноль, а где земля

Как определить: фазу, ноль и землю

Для двухжильной проводки:

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни . Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.

Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.

1. Выключите из розеток все приборы.

2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.

3. Оголите те два провода, с которыми собрались «выяснять отношения». Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.

4. Снова подайте напряжение, в том числе и на нужные вам провода.

5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».


6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.


Тот провод, на котором загорелся индикатор и есть фаза , а второй провод, естественно – это

ноль .

Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.

Для трёхжильной проводки:


Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый — фаза , синий/голубой — ноль , злёно-жёлтый/полосатый — земля . Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и

ноль . Однако лампочка может загореться и при соприкосновении с землей . Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Советы, как узнать 0 и землю:

1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.

2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится — земля, который не светится — ноль.

4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У «заземляющего» провода потенциал будет ноль, у «нулевого» провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.

0 2 116

Согласно правилам устройства электроустановок (ПУЭ, главный документ всех электриков) — электропровода разного назначения должны иметь отличающуюся по цвету маркировку. И если проводку в вашей квартире делал грамотный специалист, то, открыв разделительную коробку, вы увидите провода разного цвета.

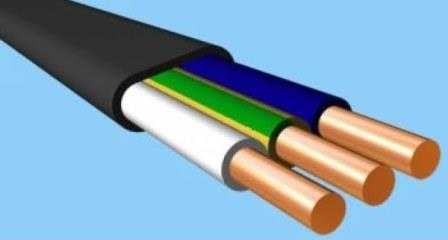

  • Земля будет жёлтой, зелёной либо жёлто-зелёной.
  • Ноль будет синим или голубым.
  • Фазе досталась самая богатая палитра, она бывает серой и красной, розовой и бирюзовой, оранжевой и фиолетовой, но чаще всего — коричневой, чёрной или белой.

Но иногда домашнего мастера ждёт неприятный сюрприз в виде проводов одного цвета. Или того хуже — от щитка до квартиры тянутся провода одного цвета, а внутри помещения — другого. Как разобраться в хитросплетении проводов?

Правильнее всего пригласить квалифицированного электрика, электричество — штука коварная и опасная. Но если вы совершенно уверены в своей осторожности и аккуратности, действуйте!

Ищем фазу

Первым делом отключите подачу тока в квартиру на электрощите. Все переключатели должны быть выключены! Затем нужно добраться до проводов, сняв уплотняющую рамку и раскрутив розетку.

Важный момент! Отсоединив провода от розетки, обязательно разведите их в разные стороны.

После этого можно освободить провода от изоляции и, подав в квартиру напряжение, приступить к поиску фазы при помощи индикаторной отвёртки. Держите инструмент только за защитный корпус, расположив указательный палец на металлическом конце рукоятки. Поочерёдно прикоснитесь жалом отвёртки к проводам. Фаза — тот, на котором загорится индикатор. Если провод двухжильный, этого достаточно: второй проводник — это ноль. В случае трёхжильного придётся продолжить изыскания при помощи мультиметра.

В поиске земли


Мультиметр — это комбинированный электроизмерительный прибор, сочетающий функции вольтметра, амперметра и омметра. Нужно включить мультиметр на измерение переменного напряжения в диапазоне выше 220 вольт. Одним из щупов прибора прикасаемся к найденной ранее фазе, другим — сначала к одному из неопознанных проводов, потом к другому. Смотрим, какое значение напряжения показывает мультиметр в каждом из случаев. 220 вольт соответствует нулю, при прикосновении к земле значение будет меньше.

Кстати, при помощи мультиметра можно определить и фазу. Диапазон измерения будет тот же — выше 220 вольт. Щупом, который тянется от гнезда с маркировкой V, поочерёдно прикасаемся к проводам. Фаза просигнализирует о себе показателем 8–15 вольт, а ноль — нулём на шкале прибора.

9-09-2014, 15:33 |

ВОПРОС:
Попросили меня поставить розетки и выключатели в новом, частном доме. Где-то общим количеством около 60-ти штук.Походил, посмотрел, начал делать. Все шло ровненько, пока в одной из комнат у меня не изменился цвет проводов. Был стандартный набор: белый, синий, желто-зеленый, а тут совершенно другие цвета. С определением фазного провода проблем не было. А вот где земля, а где ноль? Померив прибором напряжение между фазой и проводами, обнаружил 230 и 190 вольт соответственно. Ну и решил, что там где 230 это ноль, а где 190 это земля. А как все-

electrician-top.ru

Как отличить ноль от заземления. Трёхфазная розетка. Как понять где ноль, а где земля?

По цвету изоляции проводников. Ноль голубой или синий, земля — желтый с зелеными полосами.

Вызвать электрика, а то убьёт!! ! а если жизнь не дорога, то спервавыруби все автоматы в доме, а потом ищи жёлто-зелёный провод = это земля, а ноль и фазу надо искать отвёрткой-индикатором

Если там три вывода то это однофазная розетка с заземлением. Два вывода расположены как у обычной — фаза и ноль, а третий обычно имеет маркировку земля.

На трехфазных розетках клеммы обозначены. Если не снаружи-то внутри обязательно. <img src=»//content.foto.my.mail.ru/mail/kerk_72/_answers/i-556.jpg» >

«Ноль» — это точка соединения всех конечных или начальных проводов в трехфазных генераторов. «Земля» — вид заземляющих стержней вбитых в землю на определенную глубину объединенных между собой с помощью сварки или болтов.

Заземляющий контакт у вилок, соединяется с розеткой первый!!!! По этому на вилке он длиннее остальных, или у розетки контактные усы заземления, сначала соединяются с вилкой….

возьми прибор и замерь напряжение между проводами, и все станет на свои места-где фазы и ноль, и найдешь землю

тестером на нуле относительно земли (батареи отопления) всегда есть небольшое напряжение из за нессимметричности нагрузки а вот земля относительно батареи точно 0 покажет

Значится так! Если Вам проводку делал грамотный электрик (а, это не факт -сужу по ответам) , То, заземление всегда подключается к проводу с изоляцией, разукрашенной желто-зелёными полосами. Если заземление действующее (может быть примитив) То просто — один конец провода мультиметра подключается к этому заземлению а другой на два поочерёдно контакта, чтобы выяснить, что всё в порядке. Просто хотел обезапасить от мошенников!

в тему: два электрика между собой — бабуль подними пожалуйста в. о. о. о. н тот провод! ….ну вот «0», а ты говорил фаза, фаза (можно и наоборот)

touch.otvet.mail.ru

Как правильно подключить розетку плиты в советском доме? Три провода одного цвета. Как узнать, где фаза, ноль и земля?

Важно определить фазу, остальные провода все равно в этажном щите совмещены, поэтому нет никакой разницы что из них станет заземлением, а что рабочим нулем. Перемычку уберите и с помощью лампочки убедитесь в исправности обоих проводов

нижний всегда земля

Есть специальная — индикаторная отвертка (можно купить в любом техническом, радио, строительном отделе) ей «прозвонишь» контакты.

Фактически Ваша плита была лишь занулена ранее. Если и сейчас в этажном щите не добавлен провод земли, и не разделены ноль и земля (т. е. как раньше всё) оба провода что не светятся, сходятся на корпус щита, и работать плита будет от любого варианта. Если так, то перемычка лишь дублировала каждый из нулевых проводов. Проверьте тестером или контролькой работоспособность от каждого ноля.

занулять землю это не правильно а найти ноль можно скажем подключив лампочку один провод к фазе а другой поочереди к тем двум

Самый простой способ надёжно отличить ноль и землю это отключать их поочерёдно в месте где они вводятся в ваш дом. А после установленного УЗО их вообще невозможно перепутать.

touch.otvet.mail.ru

Вы узнаете, что такое фаза, ноль и земля в электрическом кабеле!

В странах СНГ вся электрическая сеть трехфазная, что это означает?

Источником электрической энергии служит генератор, который состоит их трех обмоток или полюсов, соединенных в трех лучевую звезду, центральная точка соединяется с землей или заземляется. Посмотрите как это происходит.

Как видно по схеме к трем концам звезды подключаются провода, отводящие фазы, а центральная точка будет нулем, как Я говорил она заземляется, потому что  электропитание величиной 380 Вольт- это система с глухозаземленной нейтралью. Без заземления нейтрали трансформатора на ТП- не будет работать нормально электроснабжение.

Три фазы, ноль  и еще дополнительно заземляющий проводник (также соединенный с землей)- итого пять жил, которые приходят с подстанции в электрощит дома, но до каждой квартиры с этажного щитка приходит только одна фаза, ноль и земля. Но в передаче электрического тока участвуют только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, у него другая защитная функция, которая заключается в то что, при попадании фазы на металлический корпус бытовой техники (соединенной с заземляющим проводником) происходит короткое замыкание и отключение автомата или УЗО- при утечке тока.

Электрическая энергия передается по фазе, а на нулевом проводнике напряжение равно нулю, но не всегда при подключенным к нему электроприборах- читайте дальше.

Напряжение между нулем (землей) и любой фазой равно 220 В, а между разноименными фазами 380 Вольт- а это напряжение используются там, где большие нагрузки или большая потребляемая мощность. А это к квартире не относится! К тому же 380 Вольт кратно опаснее для человека.

В водном электрощите дома ноль и земля соединены вместе и дополнительно с заземлителем, который закопан в землю. А далее идут раздельно по этажным щиткам дома, то есть изолированны друг от друга, к тому же заземляющий проводник соединяется на прямую с корпусом электрощита, а ноль садится на изолированную колодку!

Электрический переменный ток течет между двумя проводами фазным и нулевым, при чем при его частоте в нашей электросети 50 Гц он меняет свое направление (от нуля или к нулю) 50 раз в секунду.

Но он не просто течет а через электро потребитель, подключенный в розетку или к электрическому кабелю на прямую!

Третий проводник является защитным он не участвует в передаче электроэнергии, а служит для одной цели- это защиты нас от поражения электрическим током при аварийных ситуациях, когда фаза появляется на металлическом корпусе электроприборов! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, микроволновой печи и т. д. А кроме того заземление значительно снижает вредное электромагнитное излучение от  бытовой техники.

При прикосновении бьется током только фаза. Если Вы недостаточно хорошо изолированны от земли, т. е. не в резиновых тапочках или не стоите на деревянном стуле при этом второй рукой не касаясь пола или стены, то при при прикосновении к оголенному фазному проводу Вы ощутите протекание через Вас электрического тока от фазы на землю.

Внимание не редки случаи гибели людей в быту в результате продолжительном воздействия или прохождении электротока через сердце человека. Будьте осторожны!

В некоторых редких случаях может биться и ноль, когда к нему подключен электроприбор с импульсным блоком питания- компьютер, бытовая техника и т .п.  Но, как правило, там напряжение не велико и безопасно, Вас только пощекочет!

Заземляющий проводник всегда можно брать и не бояться, кроме случаев его обрыва в электропроводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая при прикосновении к защищенному фазному проводу светится. Рекомендую прочитать нашу инструкцию по выбору и пользованию индикаторной отверткой. Обычно фазный провод- красного, коричневого, белого или черного цветов.

Ноль  подключается в светильнике или розетке вместе с фазой на питающий контакт, и при прикосновении индикатором- он не светится. Используется под него синий провод или с синей полоской!

Защитный проводник подключается на заземляющие контакты розетки, металлический корпус светильника или электроприбора. По общепринятым нормам  жила заземления выполняется проводом желто-зеленного цвета или с полосой этих цветов.

jelektro.ru

Как узнать какой провод ноль а какой земля?

Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

  • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
  • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
  • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

  • Способы определения потребляемой мощности электроприборов
  • Что такое чередование фаз
  • Как определить сечение кабеля по диаметру жилы

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует

стандарт IEC 60446 2004 года

, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем (землей). Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье.

Поиск фазы

Индикационная отвертка включает металлический щуп, за которым расположено сопротивление (чаще всего углеродистое), благодаря чему ограничивается ток. Световой сигнал образуется за счет газоразрядной лампы небольшого размера.

Со стороны ручки на отвертке имеется металлическая контактная площадка, представляющая собой кнопку. Эту кнопку следует прижать пальцем, так как в противном случае индикатор не станет светиться.

Принцип работы отвертки можно объяснить в нескольких предложениях. У тела имеется емкость — небольшая, но достаточная для пропуска малого тока. Как только фаза начинает колебаться, электроны начинают движение — в сеть и обратно. Благодаря таким движениям, создается мизерный ток. Показатель тока ограничивается резистором, поэтому переживать насчет собственной безопасности не стоит, даже если взяться за контактную площадку индикационной отвертки и, например, водопроводную трубу.

Обратите внимание! Найти отверткой-индикатором ноль нельзя.

Нахождение фазы чрезвычайно важно, поскольку напряжение не должно покидать, к примеру, ламповый патрон, когда выключатель находится в выключенном положении. Если же что-то пошло не так, простая замена лампы может стать крайне опасным мероприятием.

Согласно техническим нормам, фаза должна располагаться в левой части розетки. Если выключатель установлен как полагается (включение нажатием кнопки вверх), то для обнаружения фазы нужно лишь знать, где находится левая рука и низ:

  1. Фаза находится в левом гнезде розетки. В правом гнезде располагается нуль. Если имеется провод в зелено-желтой изоляционной ленте, это земля. Вместо этого провода можно обнаружить резервный провод электропитания напряжением 220 В.
  2. В двойном выключателе контакты входа и выхода находятся по разным сторонам — внизу и вверху. Сторона, где расположен один контакт, является фазой, а сторона, где есть пара контактов, — нулем. Здесь важно сделать замечание, что сказанное верно только для тех помещений, где разводка выполнена правильно.
  3. В случае с одиночным выключателем определить фазу несколько сложнее, поскольку контакты чаще всего располагаются с одной стороны. Бывают и исключения, когда ноль находится внизу. Для определения фазы патрон прозванивается тестером. Следует заметить, что описываемый способ является нарушением правил безопасности, да к тому же может привести к поломке устройства. Именно поэтому данный способ нельзя рекомендовать — мы лишь сообщаем о его возможности. Кроме того, возможен замер переменного напряжения: 220 В можно обнаружить лишь между фазой выключателя и нулем патрона.

Определение фазы по цвету изоляции

Провод нуля чаще всего синий, а провод земли — зелено-желтый. Фаза имеет коричневую или красную расцветку. Однако из любого правила есть исключения. В зданиях старой постройки часто встречаются двухжильные провода с только белым цветом изоляционного материала. Также следует заметить, что некоторые приборы, например, датчики освещения или движения, оснащаются проводами нетипичного цвета. К примеру, нуль может быть черным. Поэтому во многих случаях перед началом проверки рекомендуется заглянуть в руководство по эксплуатации.

Поиск нуля в квартире

Согласно техническим регламентам, электрощит, расположенный в подъезде, должен быть заземленным. В старых зданиях следует ориентироваться на большую клемму, зафиксированную болтом. В новых домах рекомендуется обращать внимание на количество жил. Чаще всего нулевой шине свойственно иметь наибольшее количество подключений, а вот фазы распределяются по отдельным квартирам.

Указанные обстоятельства можно отследить по раскладке защитных автоматов или электросчетчиков. Общий провод является нулем. При этом цвет проводов в данном случае не имеет определяющего значения, хотя, согласно нормативам, современные кабели также оснащаются цветной изоляцией.

Важно! Если здание оснащено заземлением, минимальное количество жил на входе составит не менее пяти. В таких случаях корпус электрощита обычно содержит зелено-желтый провод, а провод нуля используется для отвода тока от электроприборов, то есть замыкания цепи. Причем объединение указанных веток на стороне потребителя не допускается правилами безопасности.

Ниже представлено несколько правил, благодаря знанию которых будет легче понимать устройство электрощита в подъезде:

  1. Защитный автомат должен прерывать именно фазу. Изредка можно встретить модификации с двумя полюсами, однако их использование оправдано только для помещений, эксплуатация которых связана с высокой опасностью. Таким образом, по расположению провода можно уверенно говорить, что это фаза. После этого автомат можно отключить и сделать прозвон жилы на стороне потребителя. В результате определится положение фазы.
  2. Напряжение между нулем и фазой составляет чаще всего 220 В. На основании этого принципа можно определить жилу, которая передает на любую другую жилу разницу напряжения. При этом фазный разброс равен 380 В. Реальные значения могут быть больше на 8-10 %, поскольку российские сети пытаются отвечать европейским стандартам.
  3. Делаем замеры значений во всех жилах при помощи токовых клещей. Суммарное значение всех трех жил должно проходить обратно в электросеть по проводу нуля. Следует заметить, что заземление чаще всего не применяется очень интенсивно, а потому ток будет почти на нуле в любое время дня и ночи. Участок, где отмечается наибольшее значение, является проводом нуля.
  4. Заземлительная клемма распределительного электрощита расположена на видном месте. Исходя из этого, легко определить провод нуля в зданиях с NT-C-S. В других случаях необходим подвод заземления.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено. Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Индикационные отвертки

Если отсутствует определенность с цветами изоляции, можно использовать обычную индикационную отвертку. В инструкции к этому приспособления указывается, что с помощью щупа можно определить землю. Однако таким образом находится не только земля, но и любой длинный проводник, в том числе прерванная возле пробки фаза, провод нуля. В результате далеко не всякая индикационная отвертка позволит правильно найти землю.

Необходимо учитывать следующие обстоятельства:

  1. С помощью активной индикационной отвертки можно найти длинный проводник методом отправки к нему сигнала и получения отклика на этот сигнал.
  2. В случае некачественных контактов волна быстро сходит на нет. Таким образом, индикатор может определить землю даже на разорванной фазе возле пробок.
  3. Чтобы найти землю, необходимо дотронуться пальцем до контактной площадки. В данном случае речь идет об активной отвертке. В случае же с пассивным индикатором условие обратное — не должно быть никаких физических контактов с указанной областью.

Современные модели индикационных отверток позволяют проверить наличие тока в проводах даже дистанционно. Для этого в них предусмотрена специальная функция. Причем данная функция подразделяется еще на два режима: повышенная чувствительность и пониженная. С помощью такой отвертки легко определить неиспользуемую часть проводов.

Обратите внимание! Не так уж редко встречаются ситуации, когда в здание по ошибке заводятся две фазы, а не одна, или же происходит другая путаница. Применять отвертку при работе с подобной проводкой нужно крайне осторожно.

Измерить сопротивление проводки не самая простая задача. Намного проще определить фазу. Тем более что в такой ситуации отсутствует риск порчи тестера, что не редкость при попытках замеров сопротивления жилы, находящейся под напряжением. Еще один фактор: низкоомные цепочки часто устанавливаются с ошибкой. К примеру, большая часть тестеров при непосредственном замыкании щупов не показывает нуль. Однако даже если поиск земли при помощи активной индикационной отвертки не дал результата, то некачественные контакты найдутся наверняка.

Обратите внимание! Если пробки отключены, а отвертка светится с пальцем на контактной площадке, скорее всего, нужно менять распредкоробку, а скрутки понадобится заменить, например, на колпачки.

Советы по маркировке проводов

Если ремонты проводятся часто, а провода не имеют маркировки, рекомендуется пометить их принтерной краской. Для фазы можно выбрать красный цвет, для нуля — синий, для земли — желтый. Принтерная краска хорошо держится и плохо смывается. Также по своему усмотрению можно использовать и черный цвет.

Пометив провода, задачу поиска нуля, фазы и земли решите раз и навсегда. Если же маркировку нужно будет удалить, для этой цели лучше всего подойдет концентрат уксусной кислоты.

otoplenie-help.ru
