Опалубка под лестницу с забежные бетонные ступени инструкция – Бетонная лестница своими руками — пошагово от расчетов до заливки

Когда бетонный слой окончательно затвердеет, для чего может понадобиться 28 дней, опалубка снимается. Если проектом не предусмотрено наличие тяжелой лестницы, разрешается демонтировать конструкцию раньше.

Если в качестве крепежных элементов использовались саморезы и уголки, демонтаж будет выполняться проще, чем в случае с гвоздями.

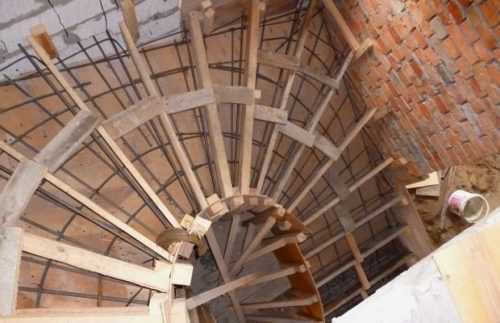

Устройство опалубки для винтовой лестницы

Чтобы самостоятельно обустроить опалубку для винтовой лестницы, необходимо поэтапно сооружать каждый элемент. Забежные ступеньки создаются на основе специально обработанной фанеры. Из материала выпиливаются трапециевидные элементы с оптимальной шириной и углом поворота.

Боковую поверхность изготовляют из досок и фанеры. Чтобы улучшить устойчивость сооружения, под основание заводится брус с размерами 100х100 мм. Между каждым элементом выдерживается расстояние 40-60 см.

Снимать опалубку можно только после затвердевания бетонной смеси. В большинстве случаев этот процесс занимает не больше месяца. Обустройство перил подразумевает наличие монтажных отверстий на ступеньках или закладных элементах.

Устройство опалубки для маршевой лестницы

Для монтажа опалубки под маршевую лестницу необходимо придерживаться следующей инструкции:

1. Для начала нужно определить число ступеней, руководствуясь такими показателями, как вес бетона, высота подъема и свободное место под лестничную конструкцию.
2. Создать боковые поверхности. Они основываются на двух досках шириной 200 мм. На их поверхности с помощью маркера выбирается ширина и высота ступеней.
3. Используя поперечные крепежные элементы, следует закрепить боковые доски.
4. С помощью брусков, досок и фанеры делается основание под будущую лестницу и форма ступенек. Для соединения таких элементов берутся саморезы и профилированный крепеж. Ступени фиксируются с помощью продольной планки через середину. В процессе бетонирования эта планка может создать некоторые проблемы, однако усиленная фиксация позволит получить одинаковые по размеру ступени.
5. С целью укрепления конструкции используются стойки из бруса. Они крепятся посредством поперечных и продольных связей. Их расположение регулируется с помощью уровня или отвеса. Чтобы достичь вертикального положения подпорок арматуры, следует применить проволоку или сварочный аппарат.
6. Заливка начинается с первой нижней ступени с постепенным переходом к верхним элементам. Когда форма будет заполнена бетонной смесью, ее нужно обработать вибратором для удаления образованных пробок воздуха. Покрытие заглаживается с помощью кельмы.
7. Завершив процесс бетонирования, всю конструкцию укрывают полиэтиленовой пленкой для равномерного вставания раствора.
8. Опалубку разрешается демонтировать только после набора прочности бетоном.
9. Демонтировав элементы из дерева, нужно выполнить зачистку бетонных поверхностей шлифовальным кругом.

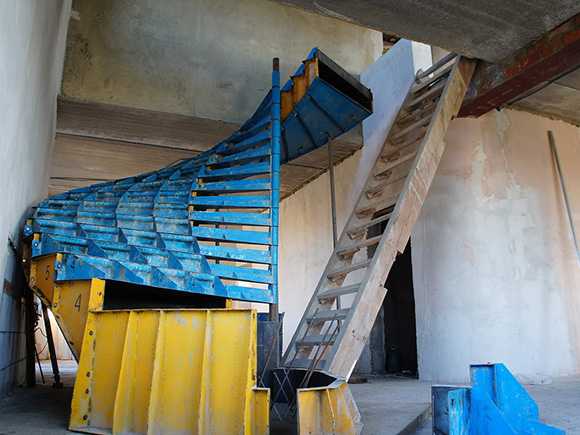

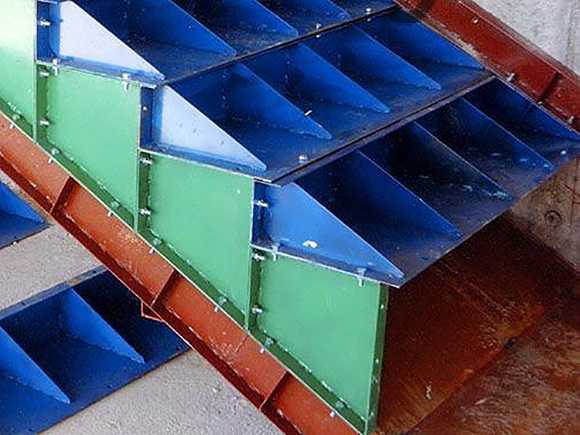

Существует большое количество проектов опалубки для бетонных лестничных конструкций. Одним из самых популярных вариантов является монолитное крыльцо, которое задействуется при организации входной группы.

Подобный элемент не боится коррозийных процессов и гниения, обладает большим сроком службы и поддается любым способам отделки. Да и изготовить его своими руками достаточно просто. Главное — грамотно составить расчеты и соблюдать пошаговую последовательность действий.

1beton.info

Опалубка для лестницы – инструкция по сборке и заливке + видео

Хорошо сконструированная опалубка для лестницы дает гарантию, что сооружение будет надежным и долговечным. И если для 2–3 ступенек придумать схему и провести работу своими руками несложно, то как подойти к более сложным конфигурациям?

Что подразумевается под опалубкой лестницы?

При строительстве здания рано или поздно наступает этап возведения бетонной лестницы. Какого вида они будут – решение архитектора, но вот воплотить идеи специалиста придется уже строителям. И начнут они, как правило, с опалубки. Так называют конструкцию, которая будет своеобразной формой для заливки раствора с целью создания ступеней. Такой способ может использоваться, чтобы создать монолитную лестницу полностью или в качестве основы под ступеньки из более дорогих материалов. Делать такие конструкции довольно сложно, они более практичны и долговечны.

Возведение бетонной лестницы

Опалубки разделять на виды не очень корректно, разнообразие их только в том, из скольки ступеней будет состоять марш. Самый простой случай – это сооружение лестницы между двумя стенами. В этом случае при возведении опалубки потребуется минимум составных элементов. Но вариантов лестниц сейчас много и трудности от случая к случаю разные. Некоторые подходы для сборки опалубок своими руками мы обсудим ниже.

Подготовка – делаем расчеты и собираем материалы

Возведение опалубки – весьма серьезное дело. От ее качества зависит то, насколько долго на нашей лестнице не появятся перекосы, трещины и прочие проблемы. Перед сборкой опалубки своими руками следует разметить расположение лестницы. Для этого используют маркер, с помощью которого делают пометки на стене. Обязательно надо учитывать толщину элементов опалубки и отделочных материалов.

Сборка опалубки своими руками

Сама конструкция изготавливается из деревянных деталей:

• брусья квадратного сечения 10х10 см;
• доски толщиной 30 мм;
• арматурные прутья диаметром не менее 10 мм;
• фанера толщиной не менее 20 мм (можно с гидрофобным защитным слоем).

Чтобы бетон не смог впитаться в деревянные части, следует перед заливкой бетона обильно смочить опалубку, либо покрыть доски каким-либо гидроизоляционным материалом (можно использовать полиэтилен или скотч, которым можно обклеить поверхность дерева).

Изготовление опалубки и армирование

Когда все материалы собраны, разберем как сделать опалубку для лестницы, а потом приготовить своими руками армировочный скелет для будущей конструкции.

Армировочный скелет будущей лестничной конструкции

Как изготовить опалубку и сделать армирование лестницы — пошаговая схема

Шаг 1: Каркас

Направляющими будущей конструкции будут служить доски (30 мм), которые устанавливаются по бокам. Внутренняя сторона этой основы должна быть размечена в точности с тем, где будут находиться боковины ступенек. Не следует забывать, что бетон – довольно тяжелый материал, а потому стойки для опоры опалубки обязательно должны быть установлены на ровный пол.

Шаг 2: Стенки

Из брусьев и фанеры следует соорудить стенки. В полученные коробы затем будет заливаться бетон. Скрепляется конструкция при помощи саморезов c диаметром 3,5 мм и металлических уголков. Устанавливать куски фанеры или доски, определяющие границы ступеней, следует со смещением. Форма для первой ступени определяется деревянным коробом, все стенки которого полностью стоят на ровной поверхности. Передняя стенка опалубки второй ступеньки, которая будет установлена над первой, делается шире на 2 см. При монтаже нижний край передней стенки формовочного короба должен быть также на 2 см ниже верхнего края предыдущей ступени. Делается это для того, чтобы при заливке бетон не переливался через опалубку. Следующие конструкции для наливных ступеней продолжают собираться с учетом этого же принципа.

Шаг 3: Армирование

Ни одно бетонное сооружение, претендующее на прочность, не может обойтись без металлической арматуры. Условие это обязательное, так как любая лестница должна выдерживать вес с большим запасом прочности. Поэтому чаще всего она задумывается как железобетонная. Самое, наверное, трудоемкое задание при создании такой конструкции своими руками – это изготовление арматурной сетки, которая должна вязаться проволокой в местах пересечения. Тому, кто никогда не делал ничего подобного, лучше всего воспользоваться помощью специалиста. Для армированной сетки с успехом применяются пруты с диаметром не менее 10 мм и ребристой структурой.

Расстояние между нижней частью деревянного короба и сеткой должно быть не менее 3 см. Именно поэтому края арматуры лучше всего закрепить в опорах опалубки лестницы, чтобы при заливке вес бетона не утянул ее вниз.

Лучше всего крепить пруты арматуры между собой с помощью сварки. Чтобы обеспечить необходимую высоту арматуры над основанием, можно применить пластмассовые фиксаторы. Если лестница устанавливается рядом со стеной, то закрепление концов армирующего каркаса лучше всего сделать, просверлив для этого отверстия в стене и зафиксировав их там. Не забывайте о том, что львиная доля нагрузки приходится на переднюю часть ступеней, а потому не будет лишним укрепление ее поперечным прутом арматуры.

Порядок бетонирования каркаса

Когда сборка опалубки лестницы своими руками подошла к концу, проверьте, насколько плотно скреплены все ее части. После полной заливки нагрузка от раствора будет весьма сильной, а потому малейший недочет может привести к разрыву конструкции. Если вы намерены делать перила, то лучше заранее собрать всю конструкцию и установить ее на свое место.

Раствор бетона приготавливается в следующей пропорции: 10 частей цемента, 30 частей щебня, 20 частей песка, 7 частей воды. Понятно, что с большой массой цементного раствора лопата, палка и ведро – слабые помощники. Требуется использование бетономешалки. Вряд ли стоит браться за ворочание такого состава своими руками. Раствор должен быть довольно жидким, чтобы его можно было легко залить в подготовленные коробы из дерева.

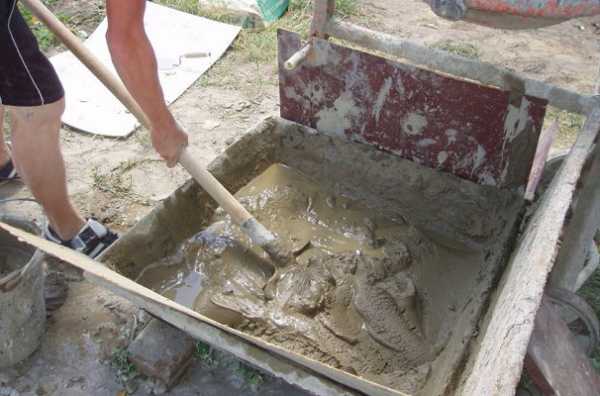

Приготовление бетонного раствора

По поводу самого процесса заливки есть много мнений. Некоторые специалисты считают, что его необходимо начинать с верхнего уровня. Может, этот способ действительно чем-то лучше, но часть мастеров начинает работу снизу, объясняя это тем, что таким образом нагрузка бетона распределяется равномерней. При работе следует соблюдать определенный ритм: заливается ступенька, трамбуется раствор, разравнивается мастерком. Чтобы бетон привык, делается небольшой перерыв (примерно 5–10 минут). После можно сделать переход к другому элементу, который обрабатывается аналогичным образом.

Когда заливка окончена, следует прикрыть все это полиэтиленовой пленкой. Эта мера предосторожности позволит бетону не растрескаться при высыхании. Процесс схватывания будет длиться около месяца. После можно уже снять опалубку и начать отделку конструкции декоративными деталями и материалами. Часть деревянных деталей в виде клиньев можно оставить в бетоне. Выступающие части надо будет спилить и сравнять края с гранями ступеней. Срезы обрабатываются штукатуркой. Если не планируется отделка бетонных ступеней и предполагается декорирование щебнем или плиткой – лучше скреплять их непосредственно на незастывшем растворе.

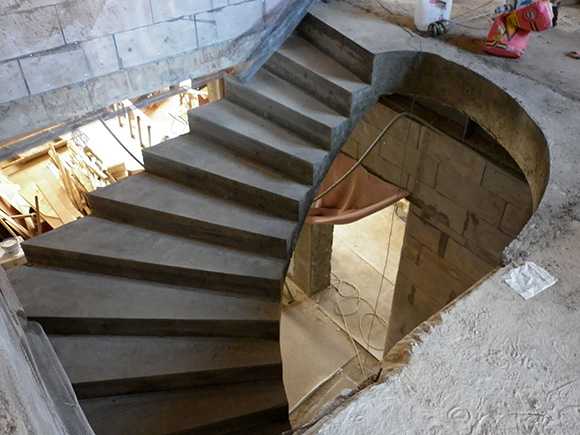

Особенности опалубки лестницы с винтовой конструкцией

Принцип формирования опалубки для винтовой лестницы тот же, что и для прямой. Непростая форма предполагает и сложность сборки, так как каждый элемент конструкции надо делать отдельно. Боковины необходимо изогнуть в соответствии с планом. Необходимы дополнительные подпорки из брусьев с квадратным сечением 100х100 мм. Крепить их придется с шагом в 50 см, причем особое внимание уделять надежности. Еще нужно знать, сколько будет весить конструкция. Ведь деревянный брус названного сечения может выдержать определенное количество груза. Значит, тут не обойдется без поперечин, которые сделают опалубку более прочной.

Формирование опалубки для винтовой лестницы

При выборе бруса необходимо учесть, что нельзя использовать образцы, имеющие следы сучков, а также грубо обработанные. Так как основная часть нагрузки будет приходиться именно на стойки, а потому малейший огрех может привести к обрушению опалубки под весом бетонной смеси. В отличие от конструкций для прямых лестниц, для винтовых в качестве боковины возможно применение изогнутой фанеры.

remoskop.ru

Опалубка для бетонной лестницы

Работы по отливке перекрытий и изготовлению бетонных лестниц справедливо считаются одними из наиболее сложных в частном домостроении. В отличие от промышленного строительства, где лестницу формируют из готовых бетонных маршей, при строительстве частного дома лестничный пролет между этажами или крыльцовый вход в дом отливается по месту в заранее собранную форму. От того, насколько грамотно и точно собрана опалубка для бетонной лестницы, зависит ее долговечность и прочность.

С чего начинается изготовление бетонной лестницы

Стандартно бетонную лестницу делают для перехода из цокольного помещения на верхний этаж и для лестницы на входе в дом. Теоретически возможно использовать готовые бетонные марши, но это не так просто, как может показаться на первый взгляд. Для их установки потребуется вывести расстояние между этажами с точностью до сантиметра и использовать тяжелую подъемную технику, тогда как залить лестницу из бетона для крыльца намного проще и быстрее.

Процесс изготовления опалубки для лестницы начинается с подготовительных процедур:

• По проведенным замерам определяется высота, длина и ширина лестницы, рассчитываются параметры будущих ступеней;
• Заливается бетоном опорная площадка под нижний край будущего лестничного пролета;
• Определяются потребности в количестве бетона и пиломатериалов.

К сведению! Наиболее комфортной для ходьбы считается высота ступеней в пределах 17-20см, с шириной 25-30 см.

Понятно, что длина лестничного пролета, деленная на шаг ступени, никогда не даст искомых 17 см, поэтому при заливке бетоном опорной площадки ее высоту приходится подгонять так, чтобы уменьшить или увеличить длину будущей лестницы под нужные параметры ступени.

Чтобы проще было разметить опалубку для лестницы из бетона, лучше всего составить чертеж или схему в масштабе, которая поможет понять, как сделать опалубку для лестницы. После того как были получены точные размеры всех главных элементов опалубки и лестницы, можно приступать к заготовке деталей.

Подбор материалов для лестничной опалубки

Не обязательно делать опалубку для лестницы своими руками. На сегодня существует достаточно большое количество фирм – посредников, предоставляющих услуги по сдаче в аренду разборных вариантов опалубки, в том числе под заливку бетонной лестницы. Но стоимость такой аренды иногда достигает 30-40% от общих затрат на постройку лестницы, поэтому большинство застройщиков предпочитают делать опалубку для лестницы крыльца своими руками.

Изначально потребуется сделать опалубку под лестницу, шириной 160 см, длиной 360 см со ступенькой 29х17 см.

Для этого потребуется:

• Четыре стандартных листа плиты ОСБ для изготовления боковых стенок или тетив;
• Около 40 м обрезного пиловочника, шириной 30-35 см, и 12 метров горбыля и бруса;
• Стальной арматуры диаметром 10 мм потребуется около 50 м;
• Шпильки М10, не менее 12 штук по 20 см.

К сведению! Приведенные данные являются ориентировочными, чем больше арматуры будет заложено в конструкцию лестницы, тем выше ее прочность.

Для бетонного литья специалисты рекомендуют использовать влагостойкую фанеру, но стоит такой материал недешево, поэтому для строительства опалубки используют обычный пиловочник и плиты ОСБ, пропитанные гидрофобной пропиткой. Если бетонная лестница не будет повергаться дальнейшей облицовке плиткой, то для подступенника нужно будет использовать материал с ламинированной поверхностью. В качестве крепежа используем обычные черные саморезы – семидесятки.

Если нужно отлить бетонную лестницу, примыкающую к стене здания, то потребуются дополнительные стальные уголки и большое количество распорных брусьев, а вместо плит ОСБ лучше всего использовать двадцатимиллиметровую фанеру. Особенности сборки такой опалубки под лестницу из бетона своими руками приведены на видео

Подступенники такой опалубки приходится крепить с помощью стальных уголков с одной стороны к стене, с другой стороны – к толстой фанере. Давление на фанеру составляет под сотню килограммов, поэтому фанерную боковину нужно обязательно укрепить дополнительным брусом и распорками.

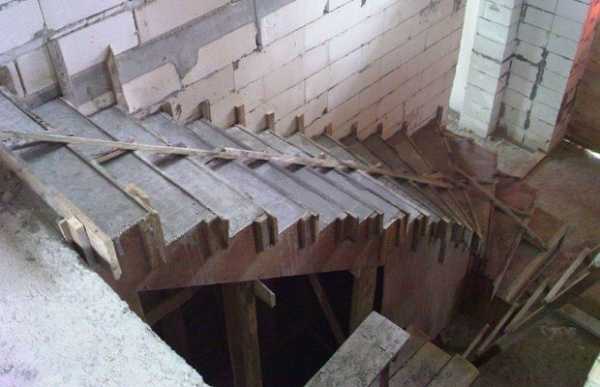

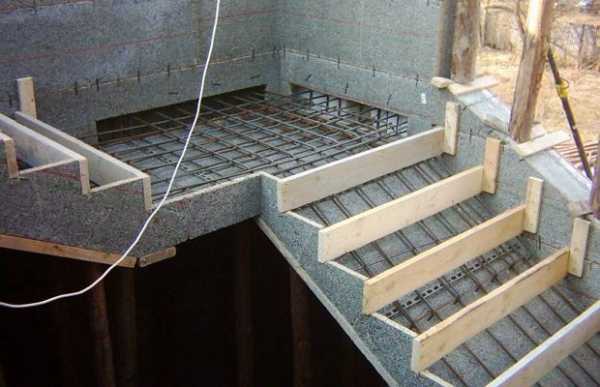

Собираем опалубку под бетонный лестничный марш

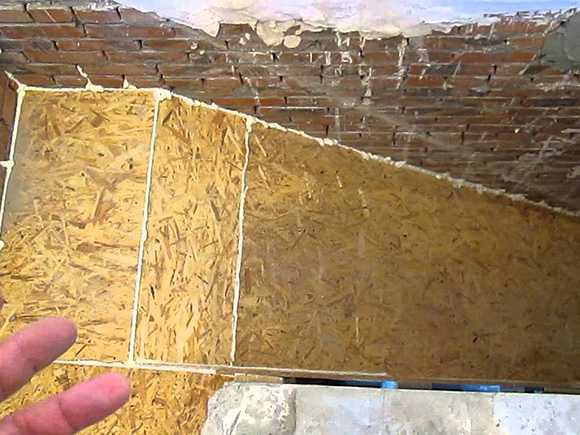

Первоначально нужно вырезать отдельные детали тетив или боковых панелей опалубки. Каждая щека состоит из двух элементов — нижней и верхней части. Длина лестницы более трех метров, покупать столь огромный кусок плиты ОСБ не имеет смысла, поэтому тетиву делают сборной из двух половинок.

При этом стоит помнить, что опалубка должна планироваться и собираться таким образом, чтобы верхний край отливки опирался на так называемую палубу, или поверхность бетонной плиты перекрытия.

Установка каркаса опалубки

Дальнейшая сборка каркаса опалубки выполняется в следующем порядке:

• Собирается опорная рама из брусьев;
• Набиваются тетивы, подбивка донной части;
• Укладывается арматура;
• Устанавливаются подступенники.

Перед установкой тетив необходимо собрать несущий каркас опалубки. Для этого устанавливают два бруса, сечением 100х100 мм, с опорой на палубу верхней плиты и нижнюю опорную площадку. Предварительно каждый брус тщательно выравнивают по углу и плоскости будущей бетонной лестницы. Оголовки брусьев укрепляют вертикальными стойками из горбыля.

После выравнивания положения обеих брусьев с внутренней стороны по всей длине пришиваем по одной направляющей планке. Они используются, как направляющие и одновременно опорная поверхность, на которую будут укладываться доски зашивки.

Днище забиваем всплошную обрезками от плиты ОСБ и досками. Каждый новый кусок доски перед укладкой необходимо максимально тщательно подгонять так, чтобы стыки между набивкой получались максимально плотными, иначе бетонная масса порвет пленку и просочится в щели.

Эти брусочки усиливают жесткость тетив и одновременно служат для крепления планок подступенников. Прибиваем к брусу тетивы, для того чтобы закрепить в корпусе опалубки распорки и подступенники, каждую тетиву оббиваем короткими кусками горбыля. Набиваем стенки опалубки на палубе и нижней ступени.

Под днище опалубки устанавливаем опоры. Для формирования бетонной отливки потребуется не менее полутора кубов бетона, общий вес которого превысит две тонны, поэтому качеству подпорок необходимо уделять самое пристальное внимание.

В качестве опор лучше всего использовать старый сухой, но крепкий горбыль или брус. Каждую опору подрезаем лобзиком по углу наклона бетонной лестницы, устанавливаем под днище и крепим с изнаночной стороны столярным саморезом. После установки подпорок нужно уложить доски в опалубку и пройти по ней ногами. Если под весом человека днище пружинит, то под опору в этом месте короба нужно будет подбить тонкий клин. Чтобы опоры не смещались под весом бетонной отливки, поверхность стяжки, на которую опираются подпорки, отсыпают тонким слоем сухого песка.

Внутреннюю поверхность короба застилаем толстой полиэтиленовой пленкой. Это поможет предупредить вытекание бетонного раствора и одновременно защитит пиломатериалы опалубки от воды и набухания. Чтобы пленку не оборвало во время заливки бетонной смеси, ее можно пришить к стенкам опалубки обычным степлером.

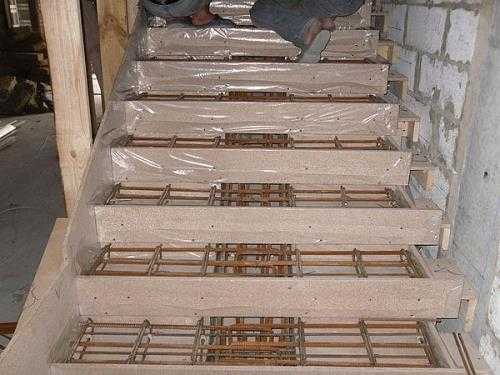

Укладка в опалубку арматуры и сборка подступенников

На завершающем этапе необходимо уложить в опалубку арматуру и закрепить доски подступенников. Первый слой арматуры выкладывают над днищем на высоте не менее 35-40 мм с шагом 120 мм. Под каждой ступенькой укладывается по два поперечных отрезка, длиной по 160 см.

Аналогичным способом монтируется второй слой арматуры, но теперь вместо двух арматурных поперечин укладывается три прутка. Оба слоя арматуры перевязываются короткими вертикальными обрезками. В местах перевязки прутки прихватываются электросваркой.

Верхние концы арматурных прутьев собирают и крепят к выпущенной на верхней плите арматуре.

Привязку арматурного каркаса опалубки к плите нужно делать в обязательном порядке. В противном случае под давлением веса залитого бетона лестница может просесть и прогнуться. Кроме того, такая привязка гарантирует неизменность положения бетонной лестницы при любой осадке дома.

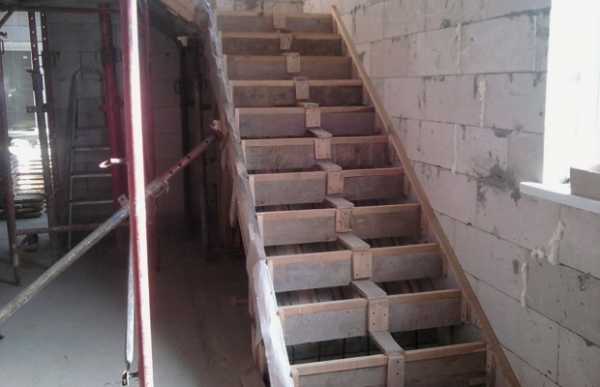

Остается установить в опалубку подступенники, и можно заливать бетонный раствор. Для планок подступенников используют сухую сосновую доску, или фанеру, размерами 1600х170 мм, толщиной 20 мм. От качества материала подступенников зависит геометрия ступенек бетонной лестницы и успех всего предприятия, поэтому планки для опалубки лестницы тщательно подбирают заранее, сушат, подвергают гидрофобной пропитке и обработке масляным лаком.

Каждый подступенник крепится с помощью саморезов к брускам, набитым ранее на тетивы, на каждую сторону не менее двух точек крепежа. После установки в центре планки подступенника сверлится отверстие диаметром 10 мм, через которую вставляется десятисантиметровая шпилька. Один край шпильки приваривается сваркой к арматурному каркасу, на второй укладывается шайба и наворачивается гайка. Делается это для того, чтобы увеличить жесткость подступенника, шпилька удерживает тонкую планку опалубки от выдавливания бетонным раствором.

Зачастую в тело бетонной лестницы выполняют закладку резьбовых муфт. Их используют для крепления балясин и вертикальных стоек перил. Чтобы обеспечить точное положение муфт в бетоне и не ослабить края бетонной лестницы, закладные элементы приваривают к стальному прутку арматуры. В противном случае закладные муфты могут отколоться от бетона, и все ограждение бетонной лестницы придет в негодность.

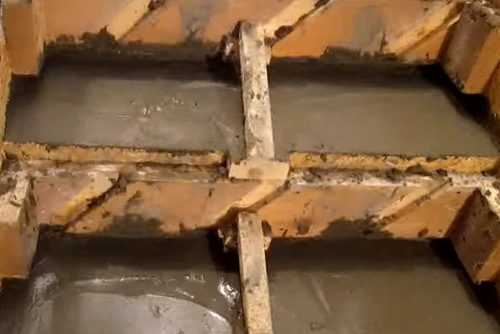

Заливка опалубки лестницы бетоном

Для заливки опалубки используется обычный марочный бетон М250. Его можно приготовить самому или заказать на заводе, но первый случай более предпочтителен, так как заполнение формы под бетонную лестницу немного отличается от заливки фундамента.

Нужен так называемый полусухой бетон, если залить опалубку бетоном из миксера, как на видео, то нужно будет тщательно следить за уровнем по всем ступеням.

Заливку ступенек лестницы проще всего выполнять с помощь обычного ведра. Полусухой бетон выкладывают в форму, выравнивают и слегка притрамбовывают арматурным прутком. Часть бетонной массы осядет и заполнит полости нижних ступеней. Последовательно добавляя и уплотняя бетонную смесь, можно добиться хорошего наполнения.

Заключение

Сразу после заполнения формы бетонной массой необходимо пролить или обрызгать поверхность ступенек небольшим количеством воды. С одной стороны, это позволит выровнять и разгладить бетон, с другой стороны, замедлит схватывание цементной основы, и тем самым снизит риск образования трещин. Через сутки подступенники необходимо демонтировать, чтобы обеспечить равномерное высыхание бетона.

Отправить комментарий

2proraba.com

Лестница из бетона на улице инструкция

Ни одна постройка жилого или промышленного назначения немыслима без такого конструктивного элемента, как лестница. Ряд ступеней служит точкой сообщения между помещениями, расположенными на разных уровнях. Она ежедневно испытывает немалые нагрузки. Поэтому к ней предъявляются повышенные требования по комфортности, надежности и безопасности. В статье речь пойдет о том, как сделать лестницу из бетона своими руками.

Содержание:

1. Армированные монолитные лестницы из бетона
2. Марка бетона для лестничных конструкций
3. Как сделать лестницу из бетона своими руками
   • Проектирование лестницы
   • Расчет параметров ступеней
   • Опалубка для заливки лестницы из бетона
   • Технология армирования лестницы из бетона
   • Как правильно залить лестницу из бетона
4. Отделочные материалы

Армированные монолитные лестницы из бетона

• Лестничные конструкции могут быть прямоугольной формы, поворотными и спиральными. Но вне зависимости от вида бетонный архитектурный элемент выделяется следующими преимуществами.
• Устойчивость к воздействию влаги, скачкам температур и агрессивных сред. Поэтому такие конструкции возводятся при внутреннем обустройстве помещений, так и под открытым небом.
• Высокая прочность достигается за счет армирования бетонной смеси. Ступени выдерживают весьма внушительные нагрузки, что делает их невероятно надежными и практически долговечными.

Монолитные лестницы из бетона фото

• Бетонные лестницы предоставляют широкие возможности, касающиеся декоративной отделки. Здесь можно применить керамогранитную и керамическую плитку, деревянные планки (паркет, ламинат) и прочие материалы.
• Ступени не требуют особого ухода и регулярных пропиток. При возникновении дефекта на поверхности достаточно повторно залить бетонным раствором участок, подлежащий восстановлению.
• Строительство конструкции выполняется собственными силами без использования специальных или дорогостоящих стройматериалов, а также без привлечения спецтехники и специалистов.
• Залитые ступени готовы к эксплуатации уже через 7-10 дней. Что позволяет использовать их на всех этапах стройки, носить инструменты, материалы и т.д.
• Так как лестницу возводят одновременно со строительством дома, то она помимо прямого назначения выполняет еще одну роль — конструктивную.
• Среди недостатков можно отметить ее внушительный вес, массивность (занимает много места) и монолитность — лестницу невозможно демонтировать, переставить или доработать.

Марка бетона для лестничных конструкций

• Для изготовления лестницы из бетона обычно используется готовый раствор М200 класса В15 или М250 класса В20. В основе этого материала лежит щебень мелкой фракции, с добавлением вяжущих веществ, модифицированных добавок и других заполнителей.
• При выборе бетона для строительства наружных лестниц важно обратить внимание на показатель по морозостойкости(F) и водонепроницаемости (W).

Для замешивания бетонного раствора Марки 250 своими силами применяются следующие пропорции:

• 1 часть бетона М400;
• 2 части промытого песка;
• 4 части щебня фракции 10×20 мм;
• примерно ½ части воды;
• 0,7% от массы цемента пластифицирующей добавки С-3.

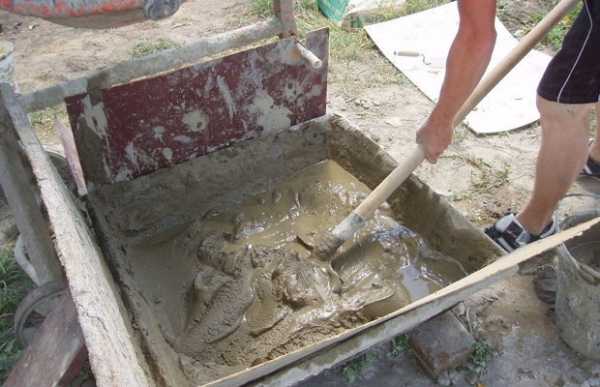

Замешивать раствор по старинке, используя поддон и лопату, невероятно тяжело, тем более заливка ступеней должна проводится одним заходом. Поэтому рекомендуется взять компактную бетономешалку у соседей или арендовать у строительных бригад.

Сначала в устройство засыпается песок и щебень, сыпучие материалы перемешиваются как минимум 2-3 минуты. Затем добавляется пластификатор (в сухом или концентрированном виде) и вода. Все компоненты смешиваются не менее 5 минут.

Важно! Плохое перемешивание всех компонентов снижает конечную прочность бетона на 20%.

Как сделать лестницу из бетона своими руками

Проектирование лестницы

• Если работы по строительству лестницы ведутся самостоятельно (без привлечения специалистов), тогда и проект на бумаге составляется собственными силами. В плане просчитываются размеры помещения, наклон конструкции, ее длина и ширина, также учитывается наличие дверных проемов, способ и направление открывания дверей.

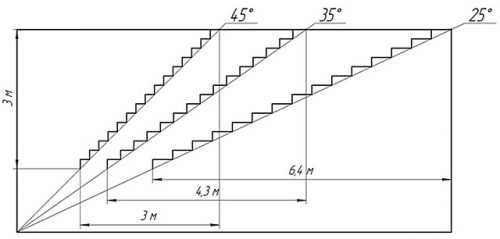

• Устройство лестницы из бетона требует особого внимания углу наклона. Оптимальная величина данного параметра находится в пределах 26-37º. Слишком крутая лестница может стать опасной для жизни, а более пологая — займет много полезной площади, да и особым комфортом при подъеме/спуске она не отличается.

• При разработке проекта надо действовать последовательно. Сначала вычисляется количество ступеней, затем их длина, ширина, угол поворота, параметры площадок и т.д. Только при правильном подходе можно говорить о безопасности и удобстве конструкции.

Расчет параметров ступеней

• Помимо прочностных характеристик такая конструкция должна отвечать эксплуатационным характеристикам. Подобранные параметры должны максимально отвечать удобству при подъеме или спуску с соблюдением ровности шага.
• Что касается ширины, то она может варьироваться от 0,9 до 1,5 метра. Несомненно, чем шире лестница, тем она удобнее, но площадь помещения не всегда позволяет возвести конструкции предпочтительных размеров. Поэтому при проектировании отталкиваются не только от комфорта, но и свободной квадратуры.

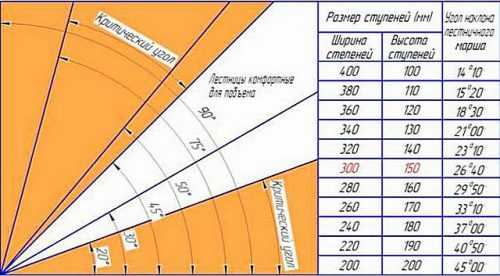

Существуют усредненные показатели ступеней, определяющие удобство эксплуатации:

• высота 190-220 мм;
• ширина 250-330 мм.

• Для правильного расчета параметров используется простая формула 2а+b=640, где: а — высота ступени; b — ширина ступени; 640 мм — средняя длина человеческого шага.
• Подставив средние данные, получаем: 2×190+280=660. Как видно на примере подобранные размеры вполне отвечают комфортным эксплуатационным характеристикам.
• Используя теорему Пифагора, вычисляем длину марша. Здесь необходимо учесть толщину декоративного напольного покрытия. Полученный результат делится на высоту одной ступени. Например: 3000/190=15,8, значит, получается 16 ступеней на марш длиной 3 метра.
• Если при вычислениях десятая часть мала (к примеру, получилось 14,3 или 16,4), то рекомендуется взять за основу только целое число, а остаток равномерно распределить на высоту всех ступеней (ущерб для комфорта подъема и спуска получится незначительный).

Важно! При расчетах следует учесть рост самого высокого члена семьи. Чтобы он встав на вторую ступеньку он не ударился головой о потолок. Здесь необходимо к росту человека прибавить 400 мм (средняя высота двух ступеней без отделочного материала!)

Опалубка для заливки лестницы из бетона

• Сборка опалубки является одним из ключевых моментов строительства. Чтобы бетонная поверхность получилась максимально ровной, используют влагостойкую фанеру толщиной не менее 20 мм. Для боковых стенок ступеней и формирования подступенков применяется обрезная доска толщиной 30-35 мм.

• Для нижней поверхности берут сплошную плиту. Ее установка под нужным углом выполняется при помощи вертикальных брусьев или специальных телескопических стоек, которые без проблем можно арендовать у строительных бригад.
• Так как масса бетонной смеси довольно велика имеет смысл для усиления опалубки использовать металлические уголки и бруски. Дополнительные усиливающие элементы рекомендуется крепить к нижней части опалубки каждые 50-80 см.
• Далее формируются ступеньки посредством обрезных досок. При монтаже за основу берутся внутренние размеры, то есть при фиксации наружные параметры каждой ступени будут на 30-35 мм (ровно на ширину используемого пиломатериала) больше проектных показателей.
• Деревянные элементы должны плотно прилегать друг к другу, не допускается образование зазоров и щелей. Чтобы раствор не впитывался в пиломатериал его перед заливкой обильно смачивают или защищают стенки полиэтиленовой пленкой, а также любым гидроизоляционным материалом.

Важно! При сборке конструкции используются саморезы. Их расположение должно быть только внешним, чтобы при демонтаже опалубки не возникло затруднений, которые могут привести к частичному разрушению бетонной поверхности.

Технология армирования лестницы из бетона

• Для придания прочности лестничной конструкции и предотвращения рассыпания кромок ступеней проводится армирование. Для работ понадобиться стальная арматура диаметром 8 и 14 мм, вязальная проволока, а также инструмент для гибки и резки стержней, плоскогубцы.
• Для продольного усиления используются более толстые стальные прутья, а для поперечного стержни меньшего диаметра. На расстоянии не менее 30 мм от дна опалубки выкладывается 14 мм арматура с шагом 150-200 мм. Для этого достаточно подложить под нее битые куски кирпича или керамической плитки.

• Поперечные стержни выкладываются также на расстоянии 150-200 мм друг от друга. Фиксация арматуры в виде сетки обеспечивается посредством вязальной проволоки, скрепленной и затянутой плоскогубцами.
• Для надежности можно выложить второй ряд готовой сетки с ячейками 150×150мм из 4-х мм арматуры. Этот слой должен располагаться таким образом, чтобы слой бетона покрыл металл на 30-40 мм. Для обеспечения таких параметров из металлических прутьев заготавливаются своеобразные стульчики.
• В случае если конструкция будет опираться на три стороны (сверху, снизу и сбоку), то в процессе возведения стен заранее закладывается арматура. В результате обеспечивается наиболее прочная фиксация лестницы с боковой стороны.

Как правильно залить лестницу из бетона

• Бетонный раствор начинают заливать с нижней ступени. Наполнение каркаса производится небольшими порциями. После заполнения выполняется трамбовка электровибратором. Этот инструмент поможет избавиться от воздушных пустот, пагубно влияющих на прочностные характеристики готовой конструкции.
• В дополнении к вибратору можно провести не сильное постукивание молотком по всем сторонам опалубки. Как правило, смесь осядет на 2-3 см от необходимого уровня, недостаток компенсируется новой порцией бетонной смеси. Далее повторяют процесс трамбовки.

• Если раствор больше не осаживается, то поверхность окончательно выравнивают мастерком или правилом. Между бетонированием каждой ступени следует выдерживать перерыв в 10-15 минут, за это время давление раствора немного спадает.
• Для передвижения вверх, на каркас можно облокотить стандартную деревянную лестницу или использовать обычные доски. После завершения работ бетон накрывают полиэтиленовой пленкой, которая предотвращает его преждевременное высыхание.

Важно! Первые 2-3 дня полиэтилен периодически снимают, а бетонную поверхность смачивают посредством разбрызгивания, прямой струи воды следует избегать.

• Каркас демонтируют спустя 3-4 недели, именно за этот период бетонная смесь наберет как минимум 80-90% прочности.
• Несомненным преимуществом бетонных поверхностей заключается в абсолютной ремонтопригодности. Поэтому если после высыхания были обнаружены какие-либо дефекты их легко можно исправить частичными «заплатами» или повторной заливкой. Однако, во избежание финансовых и временных затрат лучше сделать один раз по всем правилам, приложив больше стараний и усилий.

Отделочные материалы

• Оставлять бетонную лестницу без дальнейшей отделки не рекомендуется. По прошествии некоторого времени кромки ступеней начнут крошиться. Да и внешний вид лестницы оставляет желать лучшего, хотя многие современные стили приветствуют бетонные конструкции в первозданном виде.
• В зависимости от стилевого направления ступени облицовывают керамогранитом, керамической мозаикой, деревянными планками. Боковые стенки и нижнюю поверхность лестницы обычно штукатурят, а затем окрашивают.

• Для безопасности передвижения лестничная конструкция обустраивается ограждениями. Балясины и перила выполняются из дерева, хромированного металла. Высокими декоративными качествами отличаются кованые изделия, которые можно назвать настоящими произведениями искусства.

postupenkam.ru

Опалубка для лестницы из бетона: подбор материала, монтаж опалубки

Если деревянная лестница чаще всего делается в один прием – без промежуточных этапов, то монолитную лестницу из бетона невозможно сделать без возведения опалубки. Причем, иногда этот процесс бывает более трудоемок, чем непосредственно бетонирование. Но, если четко соблюдать этапность работ и не нарушать технологии, то все получится, даже если вы не специалист в этой области.

А некоторые виды лестниц можно сделать только из бетона – ни дерево, ни какой-либо другой материал для них просто не подойдут.

Порой визуальная легкость тяжелых железобетонных конструкций с лихвой перекрывает трудозатраты на изготовление сложной опалубки для лестницы из бетона и компенсирует денежные расходы великолепием конечного результата.

Расчет лестницы

Собственно, он ничем не отличается от расчета любой другой лестницы. Высота ступеней принимается в идеале 150 мм, с возможным увеличением до 200 мм и уменьшением до 120 мм. Почти всегда лестница делается при готовом перекрытии, а значит, зная высоту финишного покрытия пола каждого из уровней, можно рассчитать точную ее высоту.

Наибольшие ошибки при изготовлении лестниц допускаются строителями при формировании нижней и верхней ступенек, когда чего-нибудь не учитывают в уровне полов, и они получаются разной с остальными высоты. В эксплуатации это может привести к нежелательным последствиям, вплоть до травм.

Вычертите свою будущую лестницу в масштабе на бумаге, взяв за ширину проступи размер в 300 мм, и вы получите также горизонтальную разметку, конечно, включающую в себя и ширину ступеней. Меньшая их глубина будет создавать трудности при подъеме, ведь человеку придется попеременно переносить всю тяжесть тела на носок одной ноги, а бо?льшая вынудит делать более широкий шаг, что тоже напрягает.

Отклонение от этих размеров элементов лестницы должно быть серьезно оправдано и не быть значительным.

Полученную разметку следует перенести на ближайшие стены, даже если лестница не будет примыкать к ним вплотную. Исключение составляют лестницы, расположенные посредине помещения, но такое бывает редко.

Также, пользуясь этим чертежом можно произвести расчет материалов для опалубки, разметить и нарезать их в нужный размер.

Это видео с продолжением, что может пригодиться вам в дальнейшем, но приемы подготовки к возведению опалубки показаны очень доходчиво, а главное – правильно.

Материалы для опалубки под  лестницу из бетона

Основным материалом для изготовления опалубки под монолитную лестницу из бетона является дерево и листовые материалы на его основе: ДСП, ОСП, фанера, иногда даже ДВП.

Такая лестница обязательно армируется и для этого делается пространственный каркас из стальной арматуры диаметром 8 – 12 мм, в котором арматуру чаще связывают вязальной проволокой, реже скрепляют при помощи сварки. Первый вариант – однозначно лучше.

Также армировку позиционируют на некотором расстоянии от обшивки опалубки, чтобы весь металл находился в толще бетона. Часто элементы опалубки покрывают хорошо натянутой полиэтиленовой пленкой – при этом бетонная поверхность лестницы получится гладкой, не требующей дополнительного выравнивания впоследствии.

Да и возможность вторичного использования материалов, примененных для изготовления опалубки, оправдывает ее присутствие. Иногда же, напротив – фактура листового материала интересна для переноса на поверхность бетона, и тогда, главная задача: аккуратнее подогнать его стыки. Но в любом случае, опалубка для лестницы из бетона не должна иметь щелей, через которые этот бетон может просачиваться наружу. Это может привести и к просаживанию ступеней и площадок, и к образованию пустот, что не только не желательно, но и опасно.

Иногда опалубка для монолитной лестницы из бетона делается стальной, разборной, но чаще такие опалубки изготавливают в строительных организациях, специализирующихся именно на заливке монолитных бетонных лестниц, иначе затраты на их изготовление просто не окупятся.

Стальные опалубки бывают и более сложной формы.

Если в вашем регионе такие фирмы имеются, думаем, что возможен вариант взятия в аренду такого оборудования, а порой трудозатраты и стоимость материалов на опалубку превосходят стоимость его аренды.

Иногда вместо арматурного каркаса делают сварной стальной каркас из уголков, двутавров, швеллеров или профильной трубы, вокруг которого возводят опалубку.

Особенно оправдан такой метод в случаях с лестницами сложной конфигурации и стоящими посреди помещения.

Монтаж опалубки

Сам процесс не столько сложен, сколько кропотлив, хотя и назвать его простым язык не повернется. Все элементы опалубки должны быть тщательно взаимосвязаны между собой, иначе бетон с легкостью изогнет даже самую толстую доску, не говоря уже о фанере или ДВП, придав вашей ступеньке ненужную полукруглость.

Если речь идет о пристенных лестницах простой конфигурации, то главным инструментом при создании опалубки является, безусловно, уровень.

Но для более сложных случаев к нему нужно добавить хороший деревообрабатывающий инструмент, точную рулетку и напрячь свое пространственное мышление. Особенно оно пригодится при изготовлении опалубки для винтовых или полукруглых лестниц из бетона.

В этом случае также более рациональным будет сварить стальной каркас и вокруг него устроить опалубку. Опоры опалубки, не соприкасающиеся со стенами, рекомендуем подпирать дополнительными раскосами.

Напоследок напомним о нескольких не сложных правилах, которые помогут вам упростить работу над созданием опалубки для монолитной лестницы из бетона, а может и избежать возможных ошибок:

1. Максимально возможное количество крепежа элементов опалубки делайте снаружи, чтобы при ее разборке не повредить поверхность не окончательно застывшего бетона. Используйте саморезы, а не гвозди.

2. Применяя листовой материал для формирования низа маршей, поперечные опоры укладывайте с шагом не более 150 – 200 мм, во избежание его провисания.

3. Для последующей финишной отделки монолитной бетонной лестницы деревом, закладывайте деревянные элементы для его крепления во время возведения опалубки. Это впоследствии облегчит процесс монтажа.

4. До заливки опалубки бетоном, тщательно проверьте точность ее выполнения и надежность конструкции, качество крепления ее элементов к стенам здания или прочность боковых раскосов, в случае ее удаленности от стен. Помните, что удельный вес 1-го кубометра бетона составляет почти 2 с половиной тонны.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Лестница из бетона — этапы работ по возведению и монтажу

Современные частные дома за редким исключением строятся в два или в три этажа. Соответственно этому формату частный дом, оборудуется двумя или тремя лестницами – входной лестницей и одной или двумя межэтажными конструкциями.

СодержаниеСвернуть

Самым лучшим, простым, недорогим и одновременно долговечным вариантом является лестница из бетона, которую можно изготовить своими силами без привлечения дорогостоящего наемного труда.

Этапы строительства

В общем случае, работа по возведению бетонной лестницы состоит из следующих основных этапов:

• Определение типа лестницы: одномаршевая, двух маршевая, винтовая.
• Расчет конструкции: количество и габариты ступеней, ширина и длина конструкции.
• Изготовление и сборка опалубки.
• Монтаж арматурного пояса.
• Заливка бетона.
• Демонтаж опалубки.
• Отделка лестницы из бетона деревом, художественной ковкой, керамической плиткой, мозаикой или другими доступными материалами.

Двух маршевая и винтовая лестница из бетона – это достаточно сложный в реализации своими руками проект. Пролеты двух маршевых лестниц возводятся под углом в 90 градусов, с промежуточной площадкой, забежными ступенями и другими особенностями.

Винтовая лестница требует сложного специального расчета спиральной линии и последующего изготовления и правильного монтажа криволинейной опалубки. Поэтому строительство лестниц этих типов лучше доверять опытным строителям-профессионалам. В рамках этой статьи будет рассмотрен вариант – одномаршевая лестницы из бетона на второй этаж, которую можно изготовить своими руками не имея опыта и специального образования.

Расчет конструкции одномаршевой лестницы из бетона

Угол наклона марша и габариты ступеней следует определять в каждом конкретном случае в зависимости от размеров помещения. Стандартные, часто применяемые углы наклона: 25, 35 и 45 градусов. Самым предпочтительным вариантом является угол наклона марша – 45 градусов. В этом случае лестница в доме из бетона не только безопасна и удобна для подъема, но и оптимальна по затратам строительных материалов.

Определив высоту и угол наклона марша, определяют высоту и ширину ступеней. Оптимальный вариант: высота подступенка 160-200 мм, ширина проступи 270-300 мм. Ширина марша также принимается индивидуально в каждом конкретном случае.

Если лестница расположены между двух стен, ширина конструкции принимается расстоянию между стенами. Если марш с одной стороны примыкает к стене, а другая сторона «висит» в воздухе, минимальная ширина сооружения составляет 800-900 миллиметров.

Весьма желательно создать чертеж или эскиз будущей лестницы, для правильного расчета и монтажа деталей опалубки.

Важный момент! Принимая ту или иную высоту ступени, не забывайте о возможной отделке, толщина которой может существенно изменить данный размер. К примеру, отделка деревом поднимет высоту ступени минимум на 20-25 миллиметров.

Опалубка для лестницы из бетона

Сборка и установка опалубки, является очень важным этапом строительства, от которого зависит долговечность лестницы. Даже небольшая оплошность и надежда на русское «авось» может привести к разрушению опалубки во время заливки или твердения бетона со всеми вытекающими последствиями. В общем случае, для сборки опалубки потребуются следующие материалы:

• Водостойкая фанера толщиной 12-18 миллиметров, либо обрезная строганая доска толщиной 25-30 миллиметров на щиты для формирования подступеней, боковой и нижней части конструкции.
• Брус 100х100 миллиметров для подпирания нижних щитов (дна) опалубки и соединения листов фанеры или досок.
• Стальной уголок и саморезы по дереву диаметром 3,5-4,5 мм для сборки щитов.

Поверхности опалубки, обращенные к бетону должны быть идеально гладкими. Получить желаемый результат можно несколькими способами: шлифовкой, обивкой полиэтиленовой пленкой или использованием ламинированной фанеры.

В общем случае, технология сборки опалубки состоит из следующих этапов:

• Установка нижней части, изготовленной из щитов собранных из листов фанеры или досок. Возможен комбинированный вариант: фанера+ доски. Нижняя часть укладывается под расчетным углом наклона на подпорные бруски. Шаг и количество брусков совпадает с шагом и количеством ступеней. Крепление элементов опалубки выполняют с помощью саморезов, а не традиционными гвоздями. После застывания бетона, разобрать опалубку, собранную на саморезах будет намного проще, чем конструкцию, собранную на гвоздях.
• Следующим этапом идет монтаж боковой части (в случае если одна сторона лестницы примыкает к стене) или двумя частями, если одна сторона лестницы «висит в воздухе». Боковые части собирают из фанеры или досок, а с внешней стороны усиливают поясом из бруса.
• Формирование подступенков. В соответствии с расчетным количеством и габаритами подступенков их формируют досками или фанерой закрепляемой к боковым частям или стене при помощи стальных уголков.
• Завещающий этап монтажа. Чтобы лестницу заливную из бетона было проще отделать тем или иным материалом, все стыки, обращенные к бетону, следует тщательно зачистить и сгладить с помощью углошлифовальной машинки и замазки цементно-песчаным раствором. Опалубка готова к установке армирующего пояса.

Установка и вязка армирующего пояса

Чтобы лестница из бетона в частном доме была прочной и долговечной, ее конструкцию следует усилить строительной арматурой. В этом случае получается монолитный прочный бетон, который прослужит столько, сколько простоит здание дома.

Пролет в несколько ступеней можно укрепить сеткой из арматуры диаметром 10-12 миллиметров проложенной вдоль дна опалубки на высоте не менее 20-30 мм от поверхности опалубки обращенной к бетону.

Для выставления зазора 20-30 мм используют кусочки кирпича или специальные пластмассовые подставки. Шаг продольных и поперечных стержней принимают таким, чтобы получились ячейки 50х50 миллиметров. Арматуру связывают в единое целое мягкой стальной или медной «вязальной» проволокой диаметром от 0,7 до 1 миллиметра.

Для армирования масштабных лестниц используют несколько продольных и вертикальных армирующих сеток, которые необходимо тем или иным способом прикрепить к стене. Например, с помощью насверленных отверстий, в которые вбиты штыри соответствующего диаметра.

Заливка лестницы из бетона

Для заливки конструкции используют тяжелый бетон марки М200. Бетон готовят либо самостоятельно по следующему рецепту – 1 кг цемента ЦЕМ I 32,5Н ПЦ (М400), 2,8 кг просеянного промытого карьерного песка, 4,4 кг гранитного щебня с фракцией частиц не менее 10-20 мм, 10 миллилитров жидкого мыла (пластификатор), вода 0,7 литра, либо сделать заказ на готовый материал, обратившись на ближайший бетонный завод. Первый вариант имеет вдвое меньшую себестоимость, а второй вариант более качественный по составу компонентов и более оперативный по времени строительства. Этапы заливки:

• Заполнять опалубку бетоном начинают с нижних ступеней. Первоначально заполняют 2-3 ступени, после чего бетон трамбуют равномерным штыкованием куском арматуры по всей площади залитой конструкции.
• С помощью мастерка и шпателя придают ступеням окончательный вид – заглаживают плоскость проступей, добиваясь горизонтальности.
• Заливают всю конструкцию, после чего производят трамбовку и заглаживание проступей как в предыдущем случае.
• Полученное сооружение тщательно укрывают полиэтиленовой пленкой на 5-7 суток. В жаркое время пленку несколько раз в день смачивают водой.

Демонтаж опалубки

С этим этапом строительства не стоит спешить. Через 5-7 дней осторожно удаляют боковые щиты и опалубку подступенков. Если бетон еще очень влажный и «живой», демонтажные работы следует остановить и подождать еще несколько суток.

Самый лучший вариант – подождать от 20 до 28 суток (если окружающая температура воздуха находится, в пределах от 20 до 25 градусов Цельсия и выше). Это расчетный период времени в течение, которого бетон набирает 70-80% марочной прочности.

Отделка лестницы из бетона

сразу после удаления опалубки, все поверхности лестницы тщательно зачищают угловыми шлифмашинками, оснащенными соответствующим инструментом: алмазными фрезами Baumesser Beton, алмазными дисками для шлифовки бетона Long, алмазным диском для шлифовки бетона BOSCH и другим подобным инструментом.

Далее все зависит от фантазии и личных предпочтений застройщика. Для отделки поверхности лестницы можно использовать: дерево ценных пород, керамогранит, керамическую плитку для пола, искусственный или натуральный камень. Боковую поверхность и дно можно просто оштукатурить и покрыть водоэмульсионной краской.

Читателей статьи может заинтересовать вопрос, как возводится входная лестница в дом из бетона. Уличная лестница из бетона рассчитывается и строится, практически аналогично лестнице на второй этаж внутри дома. Отличие технологии заключается в отсутствии нижнего подпирания пролета и необходимости возведения фундамента, глубиной соответствующей глубине фундамента дома.

Теперь, зная как сделать лестницу из бетона своими руками, вы можете сделать ее расчет, закупить необходимые строительные материалы и построить данное сооружение без привлечения дорогостоящего наемного труда специалистов.

cementim.ru
