Какая толщина утеплителя для наружных стен – Толщина утеплителя: расчет оптимальной для теплоизоляции стен, соотношение и формула, 30 или 60 мм, 75 или 150 мм

Толщина утеплителя в таблице. Правила расчета

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Как рассчитать утепление самостоятельно

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

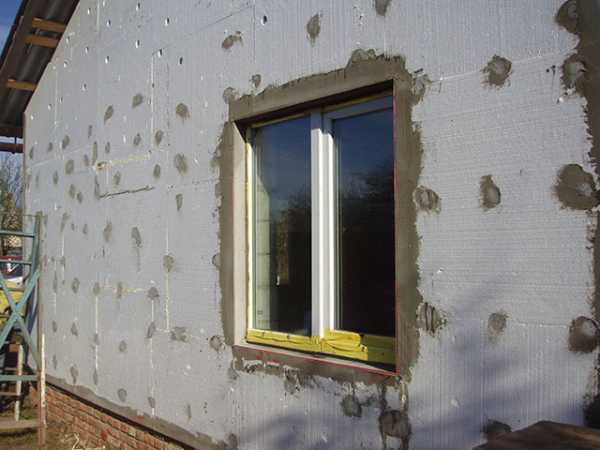

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

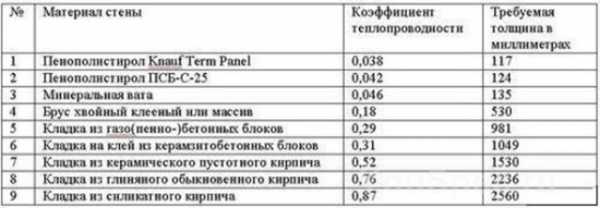

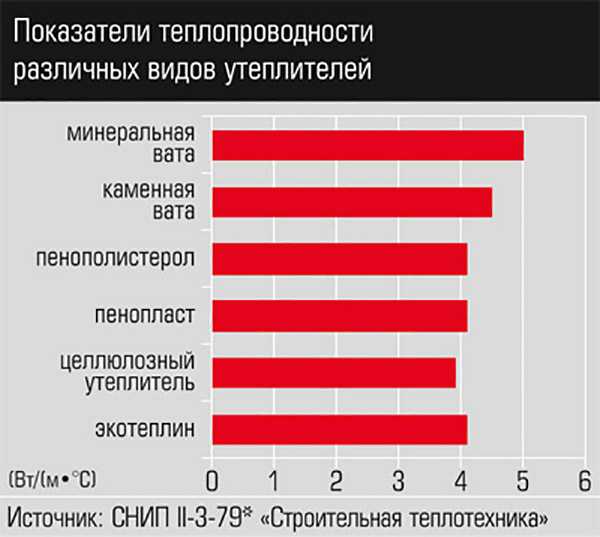

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

0,3/0,29=1,03.

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

3,28-1,03=2,25

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

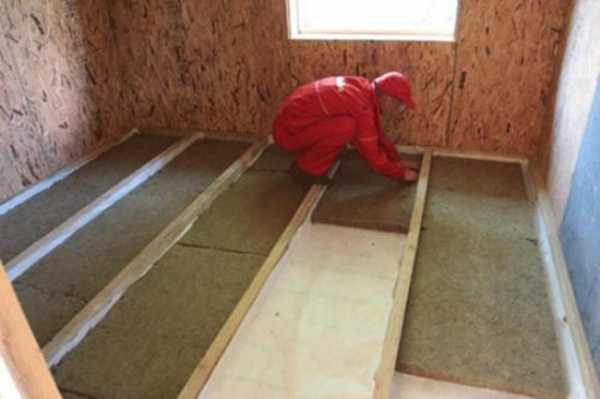

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

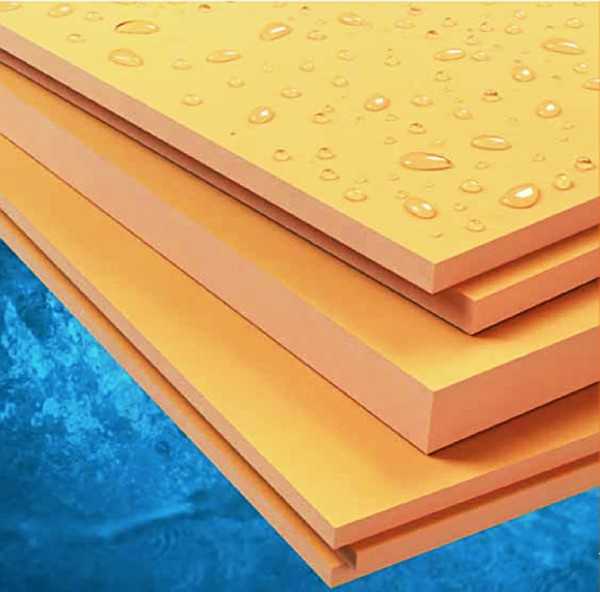

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления. Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности. Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

uteplix.com

Толщина стен каркасного дома для круглогодичного проживания: примеры расчета для разных утеплителей

18 Июня 2018 2018-06-18

6795

Время чтения 9 минут

Прочитать позже

Отправим материал на почту

Проекты каркасных домов

Количество проектов 39

• 1 комната
• 1 санузел

Проект Дома Дельта-30

• 30² Общая площадь
• 7 x 6м Площадь застройки

от 982 000 р.

Срок возведения 60 дней

• 4 комнаты
• 2 санузла

Проект Дома Амур 202

• 200² Общая площадь
• 9 x 13м Площадь застройки

от 3 365 000 р.

Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома Дунай 144

• 140² Общая площадь
• 8 x 9м Площадь застройки

от 2 511 000 р.

Срок возведения индивидуально

• 1 комната
• 1 санузел

Проект Дома «Slegge»

• 45² Общая площадь
• 6 x 9м Площадь застройки

от 1 670 000 р.

Срок возведения 70 дней

• 3 комнаты
• 1 санузел

Проект Дома Дельта-87

• 87² Общая площадь
• 10 x 8м Площадь застройки

от 2 250 000 р.

Срок возведения 70 дней

• 2 комнаты
• 1 санузел

Проект Дома Дельта-60

• 60² Общая площадь
• 9 x 10м Площадь застройки

от 1 850 000 р.

Срок возведения 65 дней

• 4 комнаты
• 2 санузла

Проект Дома Каспий 155

• 150² Общая площадь
• 10 x 10м Площадь застройки

от 2 703 000 р.

Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома Дон 128

• 130² Общая площадь
• 10 x 10м Площадь застройки

от 2 406 000 р.

Срок возведения индивидуально

• 2 комнаты
• 1 санузел

Проект Дома «Линия Т»

• 50² Общая площадь
• 10 x 4м Площадь застройки

от 1 500 000 р.

Срок возведения 60 дней

• 4 комнаты
• 2 санузла

Проект Дома Енисей 158

• 160² Общая площадь
• 13 x 8м Площадь застройки

от 2 589 000 р.

Срок возведения индивидуально

• 1 комната
• 1 санузел

Проект Дома Алтай мини

• 42² Общая площадь
• 6 x 7м Площадь застройки

от 1 100 000 р.

Срок возведения 60 дней

• 1 комната
• 1 санузел

Проект Дома «Х»

• 35² Общая площадь
• 5 x 9м Площадь застройки

от 1 360 000 р.

Срок возведения 60 дней

• 2 комнаты
• 2 санузла

Проект Дома Куб

• 89² Общая площадь
• 7 x 9м Площадь застройки

от 2 250 000 р.

Срок возведения 65 дней

• 3 комнаты
• 2 санузла

Проект Дома «Праймар»

• 156² Общая площадь
• 11 x 9м Площадь застройки

от 4 160 000 р.

Срок возведения 80 дней

• 3 комнаты
• 2 санузла

Проект Дома Татра

• 127² Общая площадь
• 10 x 7м Площадь застройки

от 3 330 000 р.

Срок возведения 80 дней

• 4 комнаты
• 2 санузла

Проект Дома Висла 172

• 170² Общая площадь
• 11 x 8м Площадь застройки

от 2 814 000 р.

Срок возведения индивидуально

• 3 комнаты
• 1 санузел

Проект Дома Амур 83

• 83² Общая площадь
• 10 x 9м Площадь застройки

от 1 933 000 р.

Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Дома Дон 157

• 150² Общая площадь
• 8 x 10м Площадь застройки

от 2 750 000 р.

Срок возведения индивидуально

• 8 комнат
• 2 санузла

Проект Дома Нева 237

• 240² Общая площадь
• 12 x 15м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

• 2 комнаты
• 1 санузел

Проект Дома Нева 72

• 72² Общая площадь
• 12 x 6м Площадь застройки

от 1 540 000 р.

Срок возведения индивидуально

Смотреть все проекты

При достаточно невысокой цене, качество применяемых в каркасном домостроении материалов растёт с каждым годом. Неудивительно, что такой вид построек получает всё большее распространение во всех регионах России. И в зависимости от климатической зоны, один и тот же проект будет иметь различные требования к теплосбережению, поэтому, какая должна быть толщина стен каркасного дома, надо определять в каждом случае отдельно.

Есть несколько подвидов каркасной технологии – если общий принцип возведения домов одинаковый, то нюансы, среди которых и толщина стен, могут отличаться

Типовая конструкция стены

Конечно, выбор толщины стены зависит не только от климата в регионе, но и от предназначения конструкции: будет ли дом для постоянного проживания, или — для временного, а так же от материалов применяемых в конструкции внутренней и внешней частей стены, от вида используемого утеплителя, наличия воздушного зазора.

Классическая стена состоит из следующих элементов:

• Внешняя обшивка. Может быть толщиной от нескольких миллиметров до десятков сантиметров в зависимости от используемых материалов. Чаще всего применяют цементно-стружечные ЦПС или древесно-стружечные OSB плиты, реже используют металлопрофиль или облицовочный кирпич. При отсутствии воздушного зазора внешняя часть может состоять просто из оштукатуренного утеплителя.

• Воздушный зазор. Он нужен для того, чтобы исключить проникновение влаги через внешнюю обшивку в утеплитель, и он оставался сухим, не теряя своих теплоизолирующих свойств. В зависимости от типа применяемых изоляционных материалов может составлять от 25 до 50 мм.

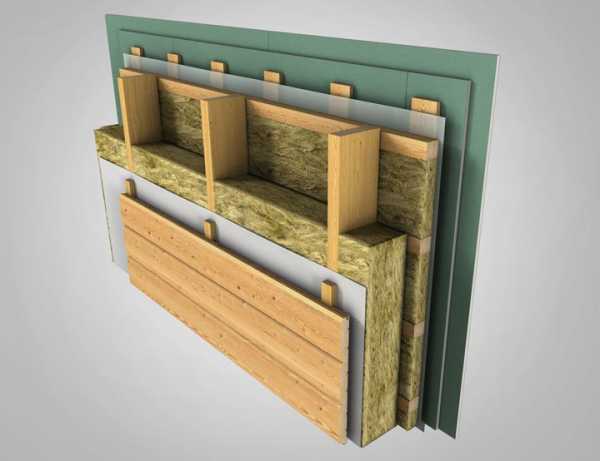

Порядок расположения слоев в каркасном доме стандартный

• Каркас. Может быть утеплённым, или нет. Минимальная толщина несущей конструкции стены без утепления составляет 50мм и увеличивается в зависимости от вида используемого утеплителя: минеральное волокно, эковата, пенополистирол, полиуретановое напыление. Толщина утеплителя для стен каркасного дома может достигать 400мм.

• Внутренняя обшивка. Обычно состоит из более экологичных материалов, чем внешняя, так как связана с жилым пространством. Чаще всего используют гипсокартон или материалы на основе натурального дерева (доска, брус), реже фанеру, МДФ или OSB. Если несущая конструкция каркаса не утепляется, то обшивки стены может и не быть.

Из конструкционных особенностей стены понятно, что самое сложное — это определить толщину утепления каркаса.

Именно от толщины утеплителя будет зависеть, насколько теплым будет дом

Толщина утеплителя

В первую очередь, толщина утеплителя в каркасном доме для постоянного проживания будет зависеть от географического положения будущего жилья, его климатической зоны, а так же от коэффициента теплопроводности материала.

По следующей формуле можно рассчитать толщину теплоизолятора:

δ = R ^. k,

где δ — толщина,

R — показатель теплового сопротивления для конкретного региона, а

k — коэффициент теплопроводности.

Показатель теплового сопротивления R можно рассчитать самостоятельно, основываясь на данных СНиП 23-01-99 Климатология, а можно взять из следующей таблицы:

Готовые данные помогут определить примерную толщину, но лучше доверить расчеты профессионалам, знающим особенности конструкции и материалов

Не менее важно правильно подобрать материал, который позволит избежать излишних тепловых потерь. Сейчас нет смысла рассматривать столь популярные на заре каркасного домостроения утеплители подобные опилкам или шлаку. На рынке масса более технологичных и практичных в применении теплоизоляционных материалов.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Минеральная вата

Такой вид утеплителя изготавливают с применением стеклянного или базальтового волокна по следующей технологии:

1. Сначала базальт расплавляют в печи при высоких температурах до тех пор, пока он не станет жидким.

2. Полученную жидкость закачивают в центрифугу, где под огромным давлением воздуха она превращается в волокна.

3. Затем эти волокна попадают под пресс, уплотняющий их до нужных параметров.

4. Далее полученный материал скатывают в рулоны или разрезают на плиты.

Положительные моменты при использовании минеральной ваты заключаются в её низкой теплопроводности, которая даже ниже, чем у дерева. При плотности 50 кг/м³ средний её показатель будет в районе 0,045-0,05 Вт/м ^оС (зависит от производителя). Опираясь на эти данные, по формуле δ = R^.k можно рассчитать толщину утеплителя для любого региона России:

• 3 х 0,05 = 0,15 (м) — для Московской области,

• 4,9 х 0,05 = 0,24 (м) — для Якутска,

• 1,8 х 0,05 = 0,09 (м) — для Сочи.

Минвата один из недорогих и часто применяемых утеплителей

Если сравнить с толщиной стен из дерева без дополнительного утепления, то получим:

3 х 0,11 (коэффициент теплопроводности ели) = 0, 33 м. Это для Московской области.

Единственный минус теплоизоляции из минерального волокна состоит в том, что при намокании его свойства ухудшаются в разы. Поэтому при монтаже нужно следить за соблюдением норм гидроизоляции.

Это может быть интересно! В статье по следующей ссылке читайте про утепление деревянного дома снаружи.

Эковата

Относительно недавно появившийся на рынке материал на основе целлюлозы, полученной при переработке макулатуры и прочих бумажных отходов. Негорючесть достигается за счёт добавления в утеплитель соединений бора. По этой же причине в эковате не заводятся насекомые и грызуны. На сегодняшний день на рынке — это действительно, самый экологически чистый утеплитель.

Для монтажа этого материала на большие площади требуется специальное, распыляющее волокна оборудование, в простонародье называемое «пылесосом». Благодаря нему, можно напылять гранулы ваты как на конструкцию, которая ещё не зашита с одной из сторон, так и закачивать материал внутрь уже смонтированной стены через специально проделанные для этого отверстия. На небольшие площади волокно можно наносить без применения спецсредств подобно штукатурке.

Для распыления эковаты понадобится специальная машина

Из недостатков необходимо отметить усадку, которая происходит через некоторое время, а как следствие теряются изоляционные свойства. Это устраняется закачкой дополнительного количества утеплителя в уже смонтированную конструкцию, что не всегда удобно.

Теплопроводность эковаты примерно равна теплопроводности минерального утеплителя при их одинаковой плотности, поэтому расчёт будет таким же.

О видах и особенностях материалов для утепления стен в видеоролике:

Пенополистирол

Всем с детства знакомый пенопласт. Используется в строительных технологиях очень давно, но до сих пор не потерял актуальность из-за своей низкой теплопроводности и небольшой массе.

Технология производства пенополистирола достаточно проста:

• Полистирол доводят до температуры плавления и под давлением насыщают его парами и газами. В итоге образуются маленькие шарики наполненные воздухом.

• Далее шарики повторно нагревают и прессуют в листы самой различной формы.

• Для улучшения характеристик пенопласт обрабатывают экструдером — опять доводят до вязкого состояния, а затем формуют (выдавливают через специальное отверстие). Так получается экструдированный пенополистирол.

Листы пенополистирола вставляются и крепятся между перегородками каркаса

Из минусов этого утеплителя можно отметить его горючесть, хотя если говорить об экструдированном материале, то этот показатель будет в пределах допустимого.

Плотность пенопласта варьируется от 20 до 160 кг/м3 при коэффициенте теплопроводности 0,03-0,05 Вт/м °C.

Таким образом, можно посчитать, что минимальная толщина этого утеплителя для Московской области должна быть не меньше 150 мм (3 х 0,05).

Это может быть интересно! В статье по следующей ссылке читайте про наружное утепление дома минеральной ватой под сайдинг.

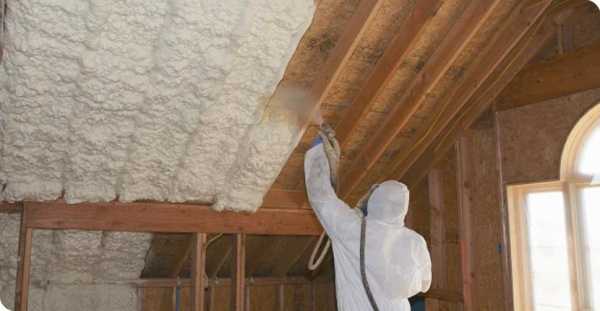

Полиуретановое напыление

Как и эковата, этот вид утеплителя появился на рынке сравнительно недавно. Полиуретановая пена — это пористая, но прочная изоляция. Наносится она на поверхность в жидком виде при помощи специальной установки, которая генерирует пену из химических компонентов и под давлением разбрызгивает на поверхность. Время полного высыхания слоя толщиной в 10 мм примерно час.

Каждый производитель по-разному определяет соотношение компонентов для получения полиуретановой пены и не рекомендует нарушать рецептуру при замешивании смеси.

Плотность вспененного полиуретана зависит от химических компонентов, применяемых для получения пены, и может составлять от 10 до 110 кг/м³, но наибольший теплоизоляционный эффект достигается при использовании материала с плотностью 30-40 кг/м³.

Толщина стен с полиуретановым утеплителем может быть минимальной

Самый большой плюс данного метода утепления — это абсолютная герметичность. В процессе напыления образуются однородные слои, заполняющие собой все стыки и швы. Среди минусов нужно отметить цену. Пока — это самый дорогостоящий вид утеплителя, из всех, которые есть на рынке.

Из-за прекрасных теплоизоляционных свойств полиуретана, минимальная толщина слоя для Подмосковья составит всего 80 мм, а для сибирских регионов от 100 до 150 мм.

О толщине и теплоизоляции наружных стен в каркасном доме в этом видео:

Пример расчёта толщины стены

Толщина утепления каркасного дома для постоянного проживания на примере Московской области (такой расчёт был приведён выше) составила 150 мм при применении минерально ваты плотностью 50 кг/м³. Поскольку большинство производителей выпускают этот утеплитель толщиной 50 и 100 мм, то придётся положить изоляцию либо в три слоя толщиной по 50 мм, либо в два 100 и 50 мм. От этого коэффициент теплопроводности не изменится.

В качестве наружной обшивки была выбрана OSB толщиной 12 мм с воздушным зазором в 50 мм и штукатуркой 5 мм.

Внутренняя часть обшита гипсокартоном 13 мм.

Итого: 150 + 12 + 50 + 5 + 13 = 230 (мм).

Теперь, ориентируясь на эти данные теперь можно производить расчёт фундамента, но нужно понимать, что это всего лишь математический расчёт и он не учитывает проблемы, которые могут возникнуть при монтаже конструкции.

Чтобы убедиться, что по дому нигде не гуляет сквозняк, производится проверка конструкции тепловизором

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов и комплексного строительства под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

При грамотном расчете толщины стен, учитывается достаточно большое количество дополнительных факторов, влияющих на теплосбережение:

• Качество дверей, окон и их количество в будущем строении.

• Наличие сквозняков внутри помещения.

• Роза ветров на участке и наличие солнца.

Поэтому всегда лучше подстраховаться и заложить в проект немного большую толщину стен, чем этого требует математика. В противном случае, возможные проблемы, связанные с тепловыми потерями, придётся решать дополнительным внутренним или внешним утеплением, что повлечёт за собой дополнительные расходы.

Прочитать позже

Отправим материал на почту

m-strana.ru

Толщина утепления стен

При утеплении стен важно не ошибиться в выборе толщины и вида утеплителя. Часто жильцы хотят сэкономить там, где экономить нельзя – на толщине утепления стен. Цена утепления от этого выигрывает не сильно, ведь работа и отделка дороже. Но последующие за этим потери гораздо более значительные.

Экономить на толщине утеплителя – невыгодно. В СНИП приведены значения минимального сопротивления ограждающих конструкций (стен) которые были рассчитаны из экономической целесообразности.

Т.е. применять слой утепления тоньше, чем требует норматив не выгодно. Это влечет перерасход средств на отопление. А если не топить, то будет ущерб комфорту. В общем, сопротивление теплопередаче стен должно быть в соответствии с нормативом или больше.
А какая для этого потребуется толщина утепления стен?

Требования нормативов

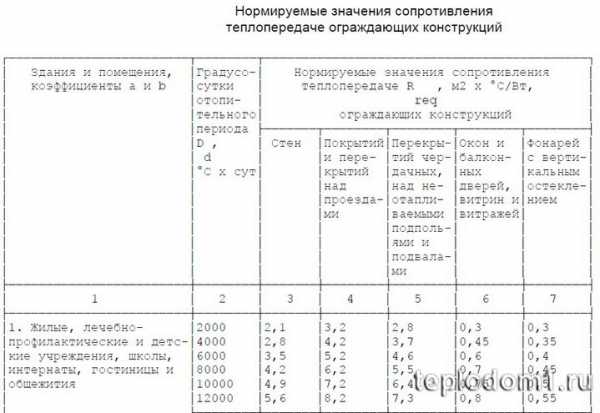

На фото приведены требования СНИП по сопротивлению теплопередаче ограждающих конструкций. Можно заметить, что для стен требования более низкие по сравнению с потолками, крышей и полами. Это говорит о распределении тепла в доме, и доле утечек через те или иные конструкции.

Основной вопрос возникает по нахождению градусо-суток отопительного периода. Можно сказать, что для климатической зоны Москвы это значение составляет примерно 5000 С х сут.

Поэтому требования для средней полосы (умеренный климат) примерно принимаются в соответствии от 4000 до 6000 С х сут. А точно количество градусо-суток можно вычислить в соответствии со СНиП для каждой области или города.

Т.е. для климатической зоны под условным название «Москва», где среднегодовая температура примерно +4 град. С, требуемое сопротивление теплопередаче стен принимается примерно 3,2 м2С/Вт.

Как рассчитывается толщина утеплителя

Сопротивление теплопередаче утепленной стены складывается из сопротивления собственно стены и сопротивления слоя утеплителя.

Сопротивление теплопередаче стены можно найти зная ее толщину и материал из которого она сделана. Необходимо поделить толщину стены на коэффициент теплового сопротивления материала.

Для примера рассчитаем стену из кирпича толщиной 36 см. Тогда сопротивление теплопередаче стены составит — 0,36 м / 0,7 Вт/мС = 0,5 м2С/Вт.

Теперь найдем сколько теплового сопротивления нужно добавить этой стене, что бы достигнуть требований норматива.

Отнимем от нормативных требований полученное значение. Для примера принимаем, что стена находится в климате Москвы. Тогда 3,2 – 0,5=2,7 м2С/Вт.

Следовательно, у слоя утепления минимальное сопротивление теплопередаче должно быть 2,7 м2С/Вт.

Найдем минимальную толщину пенопласта для утепления этой стены. Умножим коэффициент его теплопроводности на требуемое сопротивление теплопередаче. 0,037х2,7=0,1 м.

Найдем минимальную толщину минеральной ваты – 0,045х2,7=0,12 м.

Но нужно учитывать, что это минимальные значения, исходя из экономической целесообразности. Больше можно (но любой слой проверяется по паропроницаемости (ниже)), меньше делать нельзя. Т.е. если бы строительство вела организация, то нарушения гос. норматива повлекло бы ответственность…

Что подходит для стен

Приведены результаты расчетов для различных климатических зон.

Показаны градусо-сутки отопительного периода (С х сут.) и минимальная толщина утеплителя (м).

Какая толщина утеплителя для кирпичной стены 0,36 м

Пенопласт
2000 – 0,06
4000 – 0,09
6000 – 0,11
8000 – 0,14
1000 – 0,16
12000 – 0,19

Минеральная вата
2000 – 0,07
4000 – 0,1
6000 – 0,14
8000 – 0,17
1000 – 0,2
12000 – 0,23

Какая толщина утеплителя для железобетонной стены 0,30 м. Нужно учесть, что собственное сопротивление теплопередаче такой стены составляет около 0,14 м2С/Вт

Пенопласт
2000 – 0,07
4000 – 0,1
6000 – 0,12
8000 – 0,15
1000 – 0,18
12000 – 0,2

Минеральная вата
2000 – 0,09
4000 – 0,12
6000 – 0,15
8000 – 0,18
1000 – 0,22
12000 – 0,25

Проверка по паропроницаемости слоев

Вопрос толщины утепления стен тесно увязан с паропроницаемостью слоев в единой конструкции.

На ограждающей конструкции дома (стены, потолок полы) всегда будет перепад температуры. Внутри конструкции будет находиться точка росы. В тоже время через стены, потолок, крышу, полы будет проходить водяной пар, и когда на улице холодно, то направление его движения будет из помещения наружу.

Если пар не встретит препятствий на своем пути на улицу, то его накопления внутри стены не произойдет. А если на пути пара образуется повышенное сопротивление его движению, то конструкция намокнет от сконденсировавшейся воды. В однослойной стене повышенного сопротивления движению пара не бывает. Но когда появляется слой утепления, то на паропроницаемость слоев необходимо обращать пристальное внимание.

Нужно что бы выполнялось правило – наружный слой должен быть более паропрозрачный. А так как мы утепляем снаружи, то следовательно, слой утеплителя, должен быть более проницаемый для пара чем сама стена.

Иногда пользуются приемом разделения слоев пароизолятором. Но при этом пароизоляция должна быть абсолютной, что бы полностью прекратилось движение пара сквозь конструкцию. Тогда на пар находящийся в стене действие парциального давления прекращается и его накопление в конструкции не происходит.

Паропроницаемость слоя можно определить разделив толщину слоя на коэффициент паропроницаемости материала.
Например, для кирпичной стены толщиной 36 сантиметров — 0,36/0,11=3,27 м2 • ч • Па/мг.
Слой пенопласта толщиной 12 сантиметров будет сопротивляться движению пара – 0,12/0,05=2,4 м2 • ч • Па/мг.

Условие паропрозрачности слоев выполняется – 2,40 меньше 3,27.
Следовательно, кирпичную стену толщиной в 36 см можно утеплять слоем пенопласта толщиной 12 сантиметров.

Определенная расчетом толщина утепления стен должна соблюдаться и при строительстве. Нужно помнить, что найти толщину утепления стен не сложно, важно соблюсти теорию на практике.

teplodom1.ru

Толщина утеплителя для стен: пример расчета толщины утеплителя

До второй половины XX века проблемы экологии мало кого интересовали, только разразившийся в 70 годах на Западе энергетический кризис остро поставил вопрос: как сберечь тепло в доме, не отапливая улицу и не переплачивая за энергоносители.

Выход есть: утепление стен, но как определить какая должна быть толщина утеплителя для стен, чтобы конструкция соответствовала современным требованиям по сопротивлению теплопередаче?

Способ теплоизоляции

Эффективность утепления зависит от характеристик утеплителя и способа утепления. Существует несколько различных способов, имеющих свои достоинства:

• Монолитная конструкция, может быть выполнена из древесины или газобетона.
• Многослойная конструкция, в которой утеплитель занимает промежуточное положение между наружной и внутренней частью стены, в этом случае на этапе строительства выполняется кольцевая кладка с одновременным утеплением.
• Наружное утепление мокрым (штукатурная система) или сухим (вентилируемый фасад) способом.
• Внутреннее утепление, которое выполняют, когда снаружи по каким-либо причинам утеплить стену невозможно.

Для утепления уже построенных и эксплуатируемых зданий применяют наружное утепление, как наиболее эффективный способ снижения потерь тепла.

Рассчитываем толщину утеплителя

Теплоизоляция наружной стены дает снижение потерь тепла в два и более раз. Для страны, большая часть территории которой относится к континентальному и резко континентальному климату с продолжительным периодом низких отрицательных температур, как Россия, теплоизоляция ограждающих конструкций дает огромный экономический эффект.

Оттого, правильно ли рассчитана толщина теплоизолятора для наружных стен, зависит долговечность конструкции и микроклимат в помещении: при недостаточной толщине теплоизолятора точка росы находится внутри материала стены или на его внутренней поверхности, что вызывает образование конденсата, повышенной влажности, а, затем, образованию плесени и поражению грибком.

Методика расчета толщины утеплителя прописана в Своде Правил «СП 50. 13330. 2012 СНиП 23–02–2003. Тепловая защита зданий».

Факторы, влияющие на расчет:

1. Характеристики материала стены – толщина, конструкция, теплопроводность, плотность.
2. Климатические характеристики зоны строения – температура воздуха самой холодной пятидневки.
3. Характеристики материалов дополнительных слоев (облицовка или штукатурка внутренней поверхности стены).

Слой утеплителя, отвечающая нормативным требованиям, высчитывается по формуле:

В системе утепления «вентилируемый фасад» термическое сопротивление материала навесного фасада и вентилируемого зазора при расчете не учитывают.

Характеристики различных материалов

Таблица 1

Значение нормируемого сопротивления теплопередаче наружной стены зависит от региона РФ, в котором расположена постройка.

Таблица 2

Необходимый слой теплоизоляционного материала, определена исходя из следующих условий:

• наружная ограждающая конструкция здания – полнотелый керамический кирпич пластического прессования толщиной 380 мм;
• внутренняя отделка – штукатурка цементно-известковым составом толщиной 20 мм;
• наружная отделка – слой полимерцементной штукатурки, толщина слоя 0,8 см;
• коэффициент теплотехнической однородности конструкции равен 0,9;
• коэффициент теплопроводности утеплителя — λА=0,040; λБ=0,042.

Калькуляторы расчета толщины утеплителя

Как рассчитать толщину утеплителя, не выполняя сложных вычислений? Подобный расчет можно провести на многих строительных сайтах, достаточно набрать в строке запроса «калькулятор расчета толщины утепления».

Для расчета потребуются данные:

• размер стены;
• материал стены;
• коэффициент теплопроводности выбранного утеплителя;
• отделочные слои;
• город, в котором находится утепляемое здание.

Расчет будет выполнен в считаные секунды.

Поскольку у нас нет своего калькулятора, мы хотим порекомендовать, на наше мнение, очень даже неплохой онлайн калькулятор, на котором вы сможете выполнить расчет толщины теплоизолятора.

Итоги

Предусматривать снижение затрат на отопление дома желательно на стадии проектирования: заложив в проекте стены, не требующие утепления в дальнейшем, можно сэкономить значительные средства на эксплуатационных расходах.

В случае, если требуется утеплить уже готовый дом, рассчитать требуемую толщину утеплителя несложно. Единственный минус такого утепления – его долговечность меньше, чем срок службы несущей стены.

1pofasadu.ru

Как рассчитать толщину утеплителя

Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).

Что значит «утеплиться правильно»

Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.

Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.

Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.

Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.

Принципы расчёта утепляющего слоя

Теплопроводность и термическое сопротивление

Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.

Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.

Кирпич, сталь, бетон, стекло, деревянный брус… — каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.

Приведём данные для некоторых основных материалов в виде таблицы.

№	Материал	Коэффициент теплопроводности Вт/(м*К)
1	Сталь	52
2	Стекло	1,15
3	Железобетон с щебнем	1,7-2
4	Минеральная вата	0,035-0,053
5	Сосна влажности 15%	0,15-0,23
6	Кирпич с пустотами	0,44
7	Кирпич сплошной	0,67- 0,82
8	Пенопласт	0,04-0,05
9	Пенобетонные блоки	0,3-0,5

Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…

Для расчёта термического сопротивления используют следующую общедоступную формулу:

R=d/k.

Показатель «d» здесь означает толщину слоя, а показатель «k» — теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.

Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(м*К)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.

Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.

Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.

Существуют ли требования к тепловому сопротивлению

Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.

Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.

Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):

Регион по градусо-суткам	Окна	Стены	Перекрытия холодного чердака и холодного подвала
2000	0,3	2,1	2,8
4000	0,45	2,8	3,7
6000	0,6	3,5	4,6
8000	0,7	4,2	5,5
10000	0,75	4,9	6,4
12000	0,8	5,6	7,3

Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7). Реально ли это технически и по деньгам? Конечно – абсурд. Вот почему нужно применить утепляющий материал.

Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.

Город	Градусо-сутки Dd отопительного периода при температуре, + С
	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2700	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Тайшет	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотьна	6700	6200	5800	5300	4800	4300
Тула	5600	5200	4800	4400	3900	3500
Тюмень	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Примеры расчёта толщины утеплителя

Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.

Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт – к нему будем стремиться.

Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(м*К), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).

То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).

В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше – необходимая толщина получится аналогичной.

Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.

Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению – потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).

Применение калькуляторов

Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.

Рассмотрим некоторые варианты:

http://www.xps.tn.ru/calculate/

http://calc.rockwool.ua/#professional

http://www.penoplex.ru/school/index.php?step=4

http://www.knaufinsulation.ru/kalkulyator-dlya-rascheta-kolichestva-teploizolyatsii-0

В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.

Вот некоторые особенности использования программ:

1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.

2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс – городская квартира/лоджия/малоэтажный дом/хозпостройка.

3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.

4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.

5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.

6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…

7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.

Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции – ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.

utepliteli-77.ru

Толщина стен каркасного дома — зависимость и рассчет. |



Конструкция каркасной стены определяет её толщину, которая важна для выбора размера ленты фундамента. Также на толщину стены влияют выбор утепляющего материала, его ширина, выбор внутренней и наружной стеновой отделки. Какой может быть толщина каркасного дома? И как рассчитать её значение для различных вариантов утепления?

Конструкция стены и её толщина

Толщина стен каркасного дома определяется их конструкцией, наличием вентзазоров и выбором утеплителя. Традиционно каркасная стена состоит из следующих прослоек:

• Наружная стеновая обшивка – её толщина может варьироваться от нескольких миллиметров (если это металлический профилированный лист) до нескольких сантиметров (если это более массивная обшивка – стружечная плита ОСБ или цементно-стружечные плиты ЦСП).
• Вентиляционный зазор между наружной стеновой обшивкой и утеплителем – он составляет как минимум 30-50 мм и обеспечивает свободное движение воздуха.
• Минеральный утеплитель обязательно применяют с мембранной защитой. Сама по себе мембрана не занимает много места. Её ширина измеряется микронами. А вот минеральный утеплитель – определят размер стены, поскольку является самым толстым материалом стенового «пирога». Ширина утепления варьируется от условий климата и предназначения дома (сезонности проживания – круглый год или только лето). Обычно она составляет хотя бы 50 мм для летнего строения и более 150 мм – для круглогодичного. Толщина стены каркасного дома для постоянного проживания – больше, поскольку строение эксплуатируется в период холода и зимних температур. При необходимости теплоизолятор кладут в два слоя, увеличивая толщину наружной стены. Тогда толщина утепления каркасного дома может увеличиваться вдвое.
• Внутренняя стеновая обшивка – её толщина также зависит от выбора стенового материала. Внутренняя обшивка может быть толще наружной, если она выполнена из деревянных материалов (блок-хауса, бруса). Возможна тонкая внутренняя обшивка – фанерой или панелями МДФ.

В разрезе устройство каркаса.

А теперь рассмотрим подробнее как строить каркасный дом, какая толщина стен будет у постройки?

Толщина утеплителя

При расчётах толщины стен начинают с выяснения, какая необходима толщина утеплителя в каркасном доме. От него ведутся все другие расчёты, поскольку вид утеплителя определяет не только его размеры, но также выбор внутренней конструкции самой стены. Ватный утеплитель требует обустройства вентиляционного зазора. Пенополистирольный или пенополиуретановый утеплители выполняются без пустотелой щели в стене. Поэтому начнём с выбора теплоизолятора.



Утепление минеральной ватой

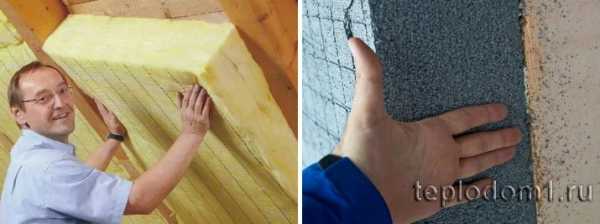

Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.

На заметку

Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.

Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С



Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?

Правильный пирог с утеплением.

Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.

Таблица — толщина минваты для утепления стен каркасного дома

Регионгород	Толщина минваты
Магадан	170-180 мм
Иркутск	160 -170 мм
Новосибирск	150-160 мм
Екатеринбург	140-150 мм
Санкт-Петербург	130-140 мм
Краснодар	90-100 мм
Сочи	70-80 мм

Расчет утеплителя из минваты

S = теплосопротивление стены х коэффициент теплопроводности.



Величина теплосопротивления стены выбирается в зависимости от региона строительства. Она учитывает уровень зимних температур и крайних самых низких холодов. Коэффициент теплопроводности является характеристикой материала утеплителя. Он указывается на упаковке товара, также его значение можно определить по справочным таблицам.

Таблица – теплосопротивление стен дома по регионам

Регионгород	Необходимое сопротивление передаче тепла, м2·°C/Вт
Якутск	5,28
Магадан	4,33
Иркутск	4,05
Новосибирск	3,93
Екатеринбург	3,65
Владивосток	3,25
Санкт-Петербург	3,23
Ростов-на-Дону	2,75
Краснодар	2,44
Сочи	1,79

На примере разберем, как ведётся строительство каркасных домов во Владивостоке. Как правильно рассчитывается толщина утеплителя для стен каркасного дома, если утепление выполняется минватой с коэффициентом теплопроводности 0,04 Вт/м°C.

Для Владивостока теплосопротивления стен жилого строения должно быть равным 3,25 м²°C/Вт. Итого получаем: 0,04 х 3,25 = 0,13 м или почти 130 мм.

Большинство производителей выпускают минеральную вату в двух вариантах толщины – 50 или 100 мм. Поэтому необходимо использовать два слоя утеплителя — один по 100 мм., а другой по 50 мм.

При этом дом будет утеплён с запасом толщины теплоизолятора в 20-30 мм. 100 мм минеральной ваты заменяют по теплоёмкости 2 м. кирпичной стены или 400 мм. дерева. Соответственно 30 мм. дополнительного утепления заменят 600 мм. кирпичной кладки.



Утепление пенополистиролом

Этот вид утепления часто используется при каркасно-щитовом строительстве, когда стену дома сооружают из готовых блоков, утепленных в процессе производства на заводе. Иногда пенопластом утепляют стены каркасных домов, используя его в дополнение к минвате. Какой толщины должны быть стены каркасного дома? Для тёплой зимы в южных регионах используют пенопласт толщиной 70 мм. Для Москвы – необходимы плиты толщиной 150 мм.

Постройка утеплена пеноплексом.

Для стенового утепления рекомендуется использовать пенопласт плотностью не менее 25 кгм³. Эта характеристика также влияет на выбор ширины плиты. Для сравнения: утепление пенопластом плотностью 25 кгм³ и шириной 100 мм эквивалентно утеплению пенопластом плотностью 35 кгм³ толщиной 50 мм. Плотностью и шириной варьируют, выбирая оптимальный вариант материала.

Пенополистирол имеет практически такие же характеристики теплопроводности, что минеральная вата. Они лежат в пределах 0,03- 0,045 Вт/м°С. Расчёт толщины утепления полистиролом будет аналогичным. Необходимо умножить теплосопротивление стены вашего региона на характеристику теплопроводности.

Для Подмосковья получим 0,035 х 3,9 = 140 мм утеплителя.

На заметку

При заказе плит пенопласта можно оговорить толщину их распиливания. Таким образом, можно выполнить утепление в требуемом размере – 115 мм, без переплаты за лишние миллиметры материала.

Пенопласт используется в утеплении полов. Поэтому его толщина важна, когда определяется толщина плиты каркасного дома. Которая влияет на его теплоёмкость, возможность сохранять внутри тепло. Чем сильнее уличный холод, тем больше должна быть толщина утепляющего слоя.

Вентиляционный зазор

Паропроницаемость стены – характеристика, которая показывает наличие естественной вентиляции. Если паропроницаемость низкая или отсутствует, то тогда есть необходимость сооружения принудительной вытяжки. Стенам из натуральных материалов свойственна естественная паропропускная способность. Говорят, что они «дышат». У многих искусственных материалов, пенопластовых утеплителей, паропроницаемости нет. Поэтому они блокируют газообмен через стену.

Устройство вентзазора в каркасном доме.

Стена, сделанная только из минеральной ваты, имеет высокую паропроводящую способность. При этом в утеплителе скапливается конденсат, который нарушает теплопроводные свойства утеплителя. Для того чтобы стена не пропускала холод, необходимо правильно построить пирог стены каркасного дома. Для защиты от паров из дома делается пароизоляция, снаружи монтируется мембранная пленка и  предусматривается наличие вентиляционного зазора.

Хороший каркасный дом утепляется минеральной ватой с обязательным устройством вентиляционной щели между утеплителем и наружной стеновой обшивкой. При этом снаружи утеплитель закрывают пароизолирующей мембраной, которая предупреждает проникновение пара в утеплитель. Но не препятствует выходу возможного пара наружу, из утепляющего слоя. Таким образом, вентзазор в каркасном доме является щелью, через который влажный пар может выйти из стены.

Также вентзазор предупреждает конденсат на внутренней стороне облицовки.

Необходимость в использовании вентзазора

• Если минеральный утеплитель теряет свои теплосберегающие свойства при намокании.
• Если наружная отделка выполнена из материала, который не пропускает пар. В таком случае каркасный дом без вентзазора будет конденсировать влагу с внутренней стороны сайдинга.

Толщина вентиляционного пространства между утеплителем и наружной обшивкой определяется его расположением, и длиной стены, чем длиннее, тем шире должен быть вентзазор. Ширина вентзазора в каркасном доме снаружи составляет минимум 25 мм. При большой площади стены она должна составлять минимум 50 мм.

Правильное устройство.

Иногда в целях удешевления строения используют утепление каркасного дома пеноплексом. Этот утеплитель является воздухонепроницаемым, поэтому не требует наличия воздушного вентиляционного зазора. Нужен ли вентзазор в каркасном доме?

• Материал утеплителя паронепроницаем.
• Наружная стеновая отделка пропускает пар. Минвату можно закрывать штукатуркой без вентзазора, если штукатурная смесь имеет высокую паропроницаемость, выше, чем у минваты.



В таком случае, толщина утепления стен каркасного дома не требует установки вентиляционного зазора внутри и снаружи.

Толщина стен

Внешняя стеновая отделка выполняет две важные функции. Она защищает внутреннюю стену от осадков и поддерживает прочность дома, усиливает каркас. Выбор стеновой обшивки учитывает не только характеристики водо- и влагостойкости, а также прочность на изгиб, способность противостоять ветровым нагрузкам.

Внешняя стеновая обшивка

Наружная стеновая обшивка может быть выполнена различными материалами. Используются плиты ОСБ на каркасный дом, металлопрофиль, цементностружечные плиты, деревянные доски – вагонка, блок-хаус, брус. Каждый из них имеет собственные характеристики и размеры.

Изоплат для обшивки.

Чаще других используются плиты ОСБ – в силу ценовой доступности. Выбор их толщины определяется этажностью строения. Толщина ОСП для стен каркасного дома в одноэтажных постройках составляет минимум 9 мм. Для двухэтажных домов она должна быть не меньше 12 мм. Таким образом, в каркасном доме толщина ОСБ определяет его прочность, долговечность, устойчивость к ураганному ветру.

Внутренняя стеновая обшивка

Внутренняя обшивка стены может выполняется листовыми материалами. Это может быть ОСБ толщиной 9 или 12 мм. Она также может быть собрана из тонких материалов – фанеры, МДФ, толщина которых не превышает 5 мм. Она может быть сделана из гипсокартона, толщина листов которого составляет 12-13 мм.

Расчеты толщины

А теперь приведём пример, какой должна быть толщина стен каркасного дома для зимнего проживания в Подмосковье.



Толщина утеплителя, определённая ранее – 200 мм. Наружная обшивка дома ОСБ толщиной 12 мм. Наружная штукатурка – до 5 мм. Вентиляционный зазор – 70 мм. Внутренняя стеновая обшивка – гипсокартон – 13 мм. Итого после суммирования толщины всех материалов каркасного «пирога» толщина стены получается равной почти 230 мм.



1karkasnydom.ru

Толщина утеплителя для стен и крыши, расчёт

Утепление дома – необходимая процедура для созданий комфортных условий проживания. Методы утепления могут быть разными – от увеличения толщины стен здания до нанесения штукатурных слоев, но утепление специальными теплоизолирующими материалами актуально всегда. И здесь важна толщина утеплителя для стен – увеличивать ширину несущих стен до бесконечности нельзя, но тепло нужно сохранить как можно в большем объеме. Поэтому расчет толщины утеплителя должен базироваться на характеристиках строительных и утепляющих материалов.Утепление стен ППУ

Утеплять дом можно по наружным или внутренним стенам, можно также объединять эти решения, но наиболее эффективным является утепление стен наружных. Внутреннее утепление сдвигает точку росы, которая обязательно существует между разнородными материалами, внутрь дома, а это значит, что стены будут набирать влагу из-за обилия накапливающегося конденсата. Убрать конденсат вентиляционными зазорами не получится, так как утеплитель находится внутри дома. Наружное же утепление, наоборот, сдвигает точку росы ко внешней стороне стены, давая возможность влаге испариться через стену или вентиляционный зазор, который часто делается при наружной теплоизоляции.Сравнение вариантов утепленияВыбор материала для утепления дома

Характеристики теплоизолятора находятся в зависимости от географического региона и климатических условий в нем, размера помещений или здания, стройматериалов домостроения. Также толщина утеплителя зависима от функционального назначения утепляемой площади. Для жилых домостроений это будут одни параметры, а для чердачного или подвального пространства –другие. Как таковая, толщина утеплителя не играет первостепенную роль – здесь важны параметры следующих направлений:

1. Погодные условия;
2. Строительные материалы для несущих перекрытий и стен;
3. Уровень объекта над поверхностью грунта;
4. Материал теплоизолятора.

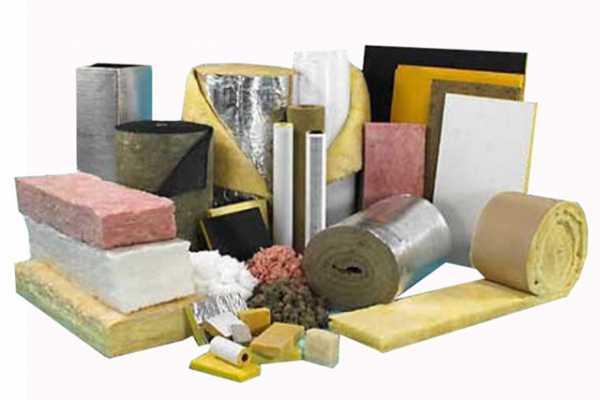

Виды утеплителей

Чтобы точно определиться, какой толщины должен быть теплоизолирующий слой на стенах дома, нужно сравнить коэффициенты теплопроводности известных утеплительных материалов. При этом важно обратить внимание на то, что коэффициенты теплопроводности разных утеплителей всегда будут разными.

Сравнительная информация для выбора популярных теплоизолирующих стройматериалов:

1. Пенополистирольные плиты: коэффициент теплопроводности = 0,039 Вт/м⁰С, толщина материала = 120 мм;
2. Минеральная, базальтовая, каменная вата: 0,041 Вт/м⁰С, толщина плиты или слоя заливки = 130 мм;
3. Армированный бетон, ж/б стены: 1,7 Вт/м⁰С, толщина H= 533 мм;
4. Кирпич силикатный: 0,76 Вт/м⁰С, размер изделия = 238 мм;
5. Пустотелый красный кирпич: 0,5 Вт/м⁰С, H= 157 мм;
6. Клееный профилированный брус: 0,16 Вт/м⁰С, толщина бруса = 50 мм;
7. Керамзитобетон: 0,47 Вт/м⁰С, H= 148 мм;
8. Газоблок: 0,15 Вт/ м⁰С, H= 470 мм;
9. Пеноблок: 0,3 Вт/ м⁰С, H= 940 мм;
10. Шлакоблок: 0,6 Вт/ м⁰С, H= 1800 мм.

Экономия материалов при утеплении стен

Из приведенной информации понятно, что утеплитель для стен должен быть толщиной ≥ 1500 мм для комфортного микроклимата в доме. Но это очень и очень много, поэтому стену необходимо сделать тоньше, и слой теплоизолятора уменьшить до 120-130 мм. Как это сделать? Подбором оптимальных параметров стройматериалов и теплоизолирующих стройматериалов. В таблице приведена рекомендуемая толщина минваты (базальтовой, каменной) для разных регионов при строительстве дома:

Город	Материал утеплитель толщина слоя (см)	Толщина теплоизолирующего слоя для наружных стен (см)
Санкт-Петербург	15,0	10,0
Москва	15,0	10,0
Екатеринбург	15,0	10,0
Новосибирск	20,0	15,0
Ростов	10,0	5,0
Самара	10,0	10,0
Казань	10,0	10,0
Пермь	10,0	10,0
Волгоград	15,0	10,0
Краснодар	10,0	5,0

Утепление ППС кирпичных стен

Сравнительные параметры коэффициентов теплоизоляции разных теплоизолирующих материалов для этих городов и регионов:

1. Блоки из пенополистирола ПСБ-С-25: коэффициент теплопроводимости = 0,042 Вт/м⁰С, толщина H= 12,4 см;
2. Минвата для утепления вентилируемых фасадов: 0,046 Вт/м⁰С, H= 13,5 см;
3. Профилированный клееный брус с прочностью 500 кг/м³: 0,18 Вт/м⁰С, H= 53,0 см;
4. Керамоблоки: 0,17 Вт/м⁰С, H= 57,5 см;
5. Газоблоки 600 кг/м³: 0,29 Вт/м⁰С, H= 98,1 см;
6. Кирпич силикатный: 0,87 Вт/м⁰С, H= 256,0 см.

Применение этих теплоизолирующих материалов утеплении дома – это прямая экономия на толщине наружных стен.Сравнительные характеристики разных утеплителей

Толщина утеплителей в разных климатических регионах:

Минимальная минусовая температура	Район	Материал/плотность
		Камень/1300	Кирпич/1600	Керамоблок/1200	Бетон/300
		Толщина, мм
-600С	Верхоянск	–	900,0	700,0	450,0
-400С	Новосибирск	–	900,0	700,0	450,0
-300С	Москва	30,0	640,0	500,0	350,0
-200С	Ереван	60,0	510,0	300,0	200,0
-100С	Красноводск	45,0	330,0	250,0	160,0

Расчет толщины утеплителя

Расчет толщины теплоизоляции начинается с подбора материала по предназначению помещения и уличной среднегодовой температуре. Распространенные географические зоны:

1. I-я зона: ≥3501 градусо-суток;
2. II-я: ≈3001-3501 градусо-суток;
3. III-я: ≈2501-3000 градусо-суток;
4. IV-я: ≤2500 градусо-суток.

Понятие «градусо-сутки» – это параметр, отражающий разность температур воздуха внутри здания и температуры воздуха на улице в течение отопительного периода. Его формула:

GSOP = (t_v – t₈)z₈;

Где:

• t_v– температура воздуха внутри здания, °С;
• t₈ – среднее значение температуры отопительного периода со среднесуточной температурой воздуха ≤8°С;
• z₈ –количество суток отопительного периода со среднесуточной температурой воздуха ≤ 8°С.

График выражения градусо-суток от численности населения

В качестве реального примера подойдут такие расчеты:

Минимальные параметры сопротивления теплопередаче для всех четырех климатических зон: 2,80; 2,50; 2,20; 2,0. Ниже приведены предельно допустимые минимальные значения сопротивления теплопередаче для разных типов помещений:

1. Перекрытия и стеновые покрытия для зданий и помещений без отопления: 4,95; 4,50; 3,90; 3,30;
2. Подвальные и цокольные помещения без отопления: 3,50; 3,30; 3,0; 2,50;
3. Потолочные перекрытия для неотапливаемых цокольных и подвальных помещений не ниже поверхности грунта: 2,80; 2,60; 2,20; 2,0.
4. Потолочные перекрытия подвалов, расположенных ниже поверхности почвы: 3,70; 3,45; 3,0; 2,70.
5. Балконы и витринные окна, остекленные фасады, светопрозрачные веранды и террасы: 0,60; 0,56; 0,55; 0,50.
6. Парадные подъезды и гостиные: 0,44; 0,41; 0,39; 0,32.
7. В частном доме: прихожие, холлы и коридоры: 0,60; 0,56; 0,54; 0,45.
8. Прихожие и холлы, расположенные выше Iэтажа: 0,25 для всех четырех зон.

Применяя эти показатели к конкретному зданию, можно вычислить толщину слоя любого теплоизолятора для любого объекта. Для безошибочного выбора теплоизоляционного материала следует максимально точно узнать и рассчитать его технические и эксплуатационные характеристики. На точность результатов влияет климатическая зона строительства, строительные материалы утепляемых стен, функциональное назначение объекта, характеристики каждого типа теплоизолирующих материалов с примерно одинаковыми параметрами.

jsnip.ru
