Трубах пвх – поливинилхлоридная для водопровода, диаметры и размеры, напорные НПВХ и ХПВХ, клеевые водопроводные

монтаж системы, фитинги, чем резать?

С развитием технологий в сфере производства материалов для строительства появились такие  современные материалы, как трубы из полипропилена, полиэтилена и металлопластика, которые в полной мере конкурируют с традиционными металлическими.  Например, водопроводные ПВХ трубы широко используются в частном домостроительстве, полностью вытеснив стальные, керамические и чугунные трубы.

Все это происходит благодаря таким качествам пластиковых труб, как невысокая стоимость, умноженная на долговечность, легкость, простой монтаж и еще масса достоинств.

↑

Область применения пластиковых труб

В основном, трубы ПВХ используются для устройства напорных систем холодного водоснабжения, канализации, а также для транспортировки газа, различных жидкостей химических и прочих, содержащих агрессивные вещества, которые имеют температуру 0-45 градусов по Цельсию.

Для устройства наружной системы водоснабжения применяются трубы с диаметром 90-630 мм, если рабочее давление будет соответствовать 6-10 бар.

При устройстве безнапорных систем водоснабжения, канализации, водоотвода поливинилхлоридные трубы используются с диаметром 110-630мм. Прокладка таких труб производится в земле, так как они чувствительны к отрицательной температуре.

Если их прокладка осуществляется выше уровня земли, то требуется качественная теплоизоляция на зимний период. Безнапорные трубы ПВХ для водопровода применяются, если давление не больше 0,16 МПа.

↑

Уникальность  ПВХ изделий

Наибольшую популярность трубы поливинилхлоридные  получили у владельцев частных домов и дачников. Использование этих труб при устройстве водопровода, оросительной системы или устройства пруда, бассейна не доставляет много хлопот и больших денежных трат.

Все дело в том, что поливинилхлоридные трубы легко монтируются за счет наличия на их конце раструба с уплотняющим резиновым кольцом. При этом не нужно иметь сложных технических приспособлений или инструментов. Трубы ПВХ отлично соединяются с трубопроводами из металла путем использования фитингов.

Кроме водопровода, из этих труб успешно делают канализацию загородного дома и дачи, применяют их при устройстве ливневой канализации или дренажной системы. Трубы водопроводные ПВХ, поистинне,  стали незаменимыми помощниками в частном домостроительстве.

К достоинствам труб из поливинилхлорида можно отнести такие свойства, как:

  • небольшой вес и низкую стоимость изделий;
  • простой монтаж, благодаря наличию раструба и уплотнительного кольца, в результате чего получается герметичное соединение, не требующее дополнительного уплотнения стыка;
  • простой монтаж, в свою очередь, исключает применение сложных инструментов и сварочных агрегатов;
  • не требуется приглашения квалифицированного сантехника, поскольку монтаж труб может осуществить любой человек;
  • неспособность поддаваться коррозийным процессам и гниению, в результате этого вода из таких труб поступает всегда исключительно чистой;
  • пониженная горючесть;
  • ПВХ трубы водопроводные хорошо сопротивляются ультрафиолетовому излучению солнца;

На внутренних стенках труб не происходит отложения солей, в результате внутренний просвет трубы всегда остается свободным  и чистым, ничем не препятствуя току воды, что увеличивает срок их эксплуатации.

  • долговечность ПВХ труб гарантируется производителями до 50 лет;
  • материал труб хорошо переносит химическую агрессивную среду, благодаря чему трубы могут использоваться для транспортировки многих жидкостей, не исключая и питьевую воду;
  • способность к изгибанию, что дает возможность устраивать, при необходимости, криволинейные магистрали водопровода или канализации, системы орошения и прочего;
  • ПВХ водопроводные трубы  легко поддаются обработке подручными инструментами.

Соединяются поливинилхлоридные трубы при помощи специального клея или методом холодной сварки. Стыки таких соединений получаются максимально прочными, ничем не хуже, чем соединения металлических труб сварочным или резьбовым способом.

Но как и любой материал трубы ПВХ не лишены и недостатков, которые заключаются в том, что:

  • Они не выдерживают слишком высоких температур, поэтому не могут применяться для труб горячего водоснабжения или отопления.

Максимальная температура кратковременного нагрева труб — 65 градусов, оптимальная — 45 градусов.

  • При отрицательных температурах, ниже -10 градусов, водопроводная система из труб ПВХ требует качественного утепления.
  • Не рекомендуется нарезать на трубах ПВХ резьбу, поскольку при этом нарушается целостность материала, что ведет к снижению её прочности.
  • С трубами ПВХ возникает сложность их утилизации. Сжигать такой материал нельзя по причине выделения хлора во время горения.
  • Сложность представляет и соединение трубы ПВХ с трубой, изготовленной из другого материала, отсюда и увеличивается стоимость такого монтажа.
↑

Сборка коммуникаций из ПВХ труб

Монтаж водопровода из труб ПВХ осуществляется путем соединения отдельных труб и комплектующих тремя способами:

  • в раструб;
  • холодной сваркой;
  • с использованием муфт.

Первый способ самый простой и легкий. На одном конце каждой трубы имеется  раструб с уплотнительным резиновым кольцом, в который вставляется гладкий конец другой трубы до выпуклой полоски. И это все соединение.

Для большей легкости гладкий конец трубы смазывают мыльным раствором.

Муфтовый метод предполагает использование трубы и фитингов  пвх водопроводных, посредством которых производится соединение, например, пластиковой трубы с металлической или метапластиковой.

Соединение «холодная сварка» происходит при использовании специального химического состава, который продается в любом строительном магазине.

Прежде, чем резать ПВХ трубы для водопровода, нужно произвести их примерку насухо. Трубы малых диаметром можно резать ножницами, при более широких трубах используется роликовый резак или обычная ножовка по металлу.

При резке трубы необходимо следить, чтобы рез по отношению к плоскости трубы производился под углом 90 градусов. Торцы обрезанной таким методом трубы необходимо зачищать напильником  или специальным ножом, используемым для снятия фасок.

vsetrybu.ru

Жесткая труба ПВХ: монтаж гладких электротехнических изделий

Труба жесткая гладкая ПВХ применяется при устройстве водоснабжающих, внутренних и наружных канализационных систем, а также для прокладки электрических проводов и кабелей. Для изготовления может использоваться вторичный ПНД, что существенно снижает стоимость конечного продукта.

Труба ПВХ жесткая выпускается различных цветов (классический – тёмно-серый) и толщины стенки, ее диаметр колеблется  в пределах  8-250 мм.

ГОСТ 18599-83 разделяет ПВХ продукцию на следующие группы:

  • Нест – нестандартную;
  • С – среднюю;
  • СЛ – средне-лёгкую;
  • Т – тяжёлую.

Гладкая жесткая труба ПВХ получила широкое распространение благодаря ценным эксплуатационным характеристикам: прочности, жёсткости, стойкости к воздействию атмосферных осадков, коррозии, долговечности, невысокой стоимости. Эта продукция используется при устройстве водопроводов, систем водоотведения, прокладке кабелей и проводов при скрытой и открытой проводке.

↑

Основные особенности монтажа

Прокладку жёстких ПВХ труб необходимо осуществлять с учётом качеств, присущих этому материалу.

Благодаря хорошей морозоустойчивости монтаж жёстких труб ПВХ может проводиться при температуре -300С.

При прокладке необходимо позаботиться об уплотнении мест соединения, чтобы избежать образования конденсата на трубах и попадания в них пыли, масел, технических эмульсий. Для стекания конденсата трубы укладывают с уклоном в сторону специальных протяжных коробок. При монтаже в фундаменте или между фундаментами коммуникации прокладывают строго  горизонтально.

Если риск повреждения отсутствует, то жёсткую ПВХ трубу прокладывают по самым коротким трассам.

 Защитой для жёстких труб ПВХ при прокладке кабеля на глубине более 2 метров должен служить бетонный слой 80-100 см.

↑

Применение жёстких ПВХ изделий для устройства электропроводки

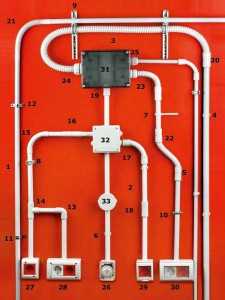

Труба электротехническая жесткая ПВХ служит для защиты провода и кабеля от механических воздействий при скрытой, полускрытой и открытой прокладке. Монтаж в этом случае осуществляется с учётом требований СНиП, Правил устройства электроустановок и инструкций по пожаробезопасности.

Монтаж жестких ПВХ труб внутри и вне помещений ведётся по несущим основаниям стационарных электроустановок.

 Укладывать трубы можно при температурах от -50С до +600С, эксплуатировать такие системы можно от -250С до +600С.

При открытой прокладке внутри помещений и снаружи трубу можно монтировать на основания, имеющие любую степень горючести. Если монтаж ведётся скрытым способом – в потолках, стенах или полу, основание должно быть выполнено из негорючих материалов. Укладка труб может вестись в бетонном массиве.

↑

Характеристики, которыми должны обладать электротехнические трубы ПВХ

Используемая в диэлектрических кабельных системах (ДКС) труба ПВХ жесткая должна обладать рядом обязательных качеств:

  • Ударная прочность ПВХ трубы любого типа (лёгкого или тяжёлого) должна быть не менее 20 Н/м.

Степень защиты, которую обеспечивает электропроводке поливинилхлоридная труба жесткая и которая регламентируется ГОСТ 14254-96, равна IP 65, климатическое исполнение – УХЛ, категория размещения – 2.

  • Минимальное сопротивление на разрыв – 30%.
  • Диэлектрическая прочность в течение 15 минут – 2000 В, 50 Гц, сопротивление изоляции  должно превышать 100 мОм.
  • Труба должна сохранять негорючесть до 6500С, быть устойчивой к воздействию влаги, обладать высокой износостойкостью.

ПВХ коммуникации бывают двух типов: Н – нормальные, применяются для открытой и скрытой проводки недалеко от поверхности;  У – усиленные, используются для монтажа в бетонном массиве.

Жесткие ПВХ трубы, помимо всего прочего обладают рядом ценных эксплуатационных характеристик:

  • обеспечивают дополнительную изоляцию электрической проводке;
  • материал самозатухающий;
  • трубы просты в монтаже;
  • эксплуатационный период материала равен примерно 50 годам.
↑

Разновидности жёстких труб ПВХ и аксессуары для них

Электротехнические трубы выпускают отрезками длиной 2-6 метров с допустимым отклонением по длине – 50 мм. Диаметр труб колеблется от 16 до 75 мм.

  • Труба ПВХ жесткая 16мм лёгкой серии применяется для устройства слаботочных и электрических сетей, труба тяжёлого типа обладает дополнительной прочностью благодаря большей толщине стенок, предназначена для прокладки в бетоне
  • Труба ПВХ жесткая 20 мм используется для устройства открытой прокладки телевизионных, телефонных, электрических кабелей и проводов по потолкам и стенам, изготовленных из негорючих или слабогорючих материалов.
  • Труба ПВХ жёсткая 63 мм со средней механической устойчивостью 750 N/м может укладываться на огнеопасные материалы любой степени воспламеняемости, в помещениях с опасностью взрыва, возможен монтаж  в грунт.
  • Муфта «труба-труба» обеспечивает герметичное соединение  при открытой проводке в помещениях с высокой влажностью и усиленным пылевым фоном или снаружи зданий.
  • Муфта «труба-коробка» используется для герметичного соединения коммуникации и соединительной коробки (или щитка) при монтаже в пыльных и влажных помещениях или вне здания.
  • Поворот на 900 типа«труба-труба» с малым радиусом и муфта-колено открывающаяся предназначены для соединения жестких ПВХ труб под углом 900, рекомендованы для применения в сухих помещениях.
↑

Основные правила упаковки, складирования и транспортировки

Хранить ПВХ изделия необходимо в помещениях, в которых исключена возможность механического повреждения продукции и прямого попадания на неё солнечных лучей. На открытом складе материалы можно хранить не дольше 3 месяцев со срока из изготовления.

Изделия необходимо складировать на плоском основании без неровностей и выступов.

При перевозке трубы должны находиться в горизонтальном положении. При погрузочно-разгрузочных работах, изделия  должны быть защищены от механических повреждений, возможна только их переноска. Сбрасывание и перемещение труб волоком не допустимы.

Приобретая жёсткие ПВХ трубы, необходимо ознакомиться с документами, подтверждающими их соответствие ГОСТ, и тщательно осмотреть продукцию на предмет отсутствия механических повреждений.

vsetrybu.ru

монтаж изделий под клей и с фитингами

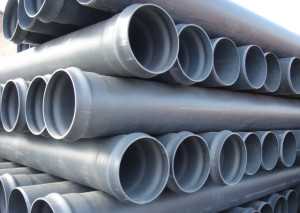

Труба ПВХ  – первая труба, изготовленная из полимеров, которая была использована для сооружения инженерных коммуникаций, а именно – водоснабжающих систем. В 40-е годы прошлого столетия в Германии было налажено их производство, и там же из них был организован первый  водопровод.

Сегодня трубы ПВХ широко используются в наружных сетях водоснабжения, в системах электроснабжения и для безнапорного водоотведения.

↑

Трубы напорные ПВХ — основные характеристики

Изделия ПВХ изготавливают из поливинилхлорида, относящегося к классу термопластов, состоящих из следующих элементов: углерода, водорода, хлора. Для улучшения физических и механических свойств продукции из ПВХ в сырьевую композицию добавляют стабилизаторы, пластификаторы, наполнители, катализаторы и ингибиторы.

Напорные ПВХ трубы изготавливают из НПВХ – непластифицированного поливинилхлорида. В качестве наполнителя для НПВХ используют, как правило, молотый мрамор.

Трубы НПВХ

Трубы ПВХ обладают следующими свойствами:

  • их плотность в пять раз меньше аналогичной характеристики металлических труб, что значительно облегчает их транспортировку, погрузку, разгрузку и монтаж;
  • не подвержены воздействию коррозионных процессов, обладают высокой стойкостью к агрессивным средам – кислотам, солям, щелочам, не взаимодействуют с почвой и грунтовыми водами;
  • имеют высокие гидравлические свойства, благодаря которым этим трубам присуща хорошая пропускная способность;
  • обладают способностью самоочищаться и хорошей стойкостью внутренней стенки к истиранию;
  • благодаря прекрасной упругости трубы ПВХ переносят гидравлические удары без потери эксплуатационных качеств, эти изделия не подвергаются линейному растрескиванию и значительному линейному расширению, продукция рекомендована к применению в регионах с высокой сейсмической активностью;
  • показатель удельной теплопроводности изделий ПВХ близок к аналогичной характеристике изоляционных материалов;
  • термопласт ПВХ нетоксичен, экологически безопасен, принадлежит к тяжело горючим материалам с температурой воспламенения равной 5000С, склонен к самозатуханию.

Существенным достоинством труб из ПВХ является отсутствие необходимости применять сварку или соединительные элементы при монтаже. Соединяются такие трубы с помощью раструба и уплотнительного резинового кольца.

↑

Классификация ПВХ изделий

Для выделения отдельных групп труб ПВХ используют различные классификационные признаки. По уровню давления, которое способны выдерживать эти коммуникации, их разделяют на: трубы безнапорные ПВХ, напорные и предназначенные для транспортировки разреженных сред.

По типоразмеру трубы классифицируют на изделия:

  • с малым диаметром – от 10 до 50 мм;
  • средним диаметром – от 50 до 225 мм;
  • крупным диаметром – 225 мм и более.

По степени гибкости изделия из ПВХ бывают: жёсткими, гибкими и сверхгибкими.

В зависимости от места использования их делят на внутренние, используемые внутри зданий, и наружные, применяемые для организации инженерных сетей снаружи, между зданиями. Более детальная классификация по данному признаку разделяет их на изделия, предназначенные для поверхностного и подземного монтажа.

Трубы ПВХ напорные раструбные производят со стандартными соотношениями размеров стенок: SDR 17, SDR 26, SDR 41. Трубы предназначены для эксплуатации в сетях с рабочим давлением 6, 10, 16 бар, изготавливаются отрезками 1,2,3 и 6 метров. Трубы ПВХ, предназначенные для напорных трубопроводов, чаще всего, окрашивают в серый цвет.

↑

Область применения напорных труб из ПВХ

Широкий спектр возможностей ПВХ изделий позволяет использовать их в самых различных сферах:

  • в системах городского водоснабжения при температурах рабочей среды 0-450С;
  • в воднотехнических сооружениях – аквапарках и бассейнах;
  • в сельскохозяйственных комплексах – для организации систем полива и поилок для животных;
  • на предприятиях пищевой промышленности – на молоко- и маслозаводах, на винодельческих заводах и в производстве безалкогольных напитков;
  • в основных и вспомогательных производствах энергетики и химической промышленности, эти области применения напорной ПВХ трубы возможны благодаря высокой стойкости НПВХ термопластов воздействию серной, азотной, соляной, фосфорной кислот, нефти и нефтепродуктов;
  • для сооружения напорных водоотводящих систем.
↑

Особенности сборки трубопровода

Одним из видов коммуникаций, изготовленных из непластифицированного поливинилхлорида, являются трубы ПВХ напорные раструбные, которые разделяют на трубы, предназначенные для водоснабжения и напорные канализационные трубы ПВХ с раструбом. Выпускаются также напорные изделия, оснащённые удлинённым раструбом, которые применяются для организации транспортировки воды на территориях горных выработок.

Раструбы ПВХ труб и фасонных деталей на заводе оснащаются неподвижными резиновыми кольцами, что значительно упрощает монтаж системы.

Перед монтажом с гладкого конца и раструба труб и фасонных частей необходимо очистить грязь, песок и пыль. Необходимо убедиться, что резиновое кольцо в раструбе расположено правильно, без прогибов и выпуклостей, а на гладком конце снята фаска под углом, равным 300. Гладкий конец трубы и кольцо в раструбе смазывают жидким мылом или силиконовой смазкой. Необходимо следить, чтобы подготовленные поверхности не загрязнились.

Гладкий конец  вставляют в раструб, следя за тем, чтобы соединяемые коммуникации располагались на одной оси. Конец трубы вставляют в раструб на глубину, определённую монтажной меткой.

Сборка элементов напорного ПВХ трубопровода осуществляется вручную. При необходимости в качестве подручных инструментов используют лом, домкрат или приспособление, состоящее из ручной лебёдки и стропов или хомутов. Монтаж должен производиться аккуратно с проверкой положения уплотнительного кольца после окончания работ.

Для водопроводов малого диаметра может использоваться труба пвх напорная под клей. В данном случае для монтажа используют фитинги ПВХ напорные – клеевые равнопроходные или переходные диаметром 16-315 мм.

Клеевая напорная труба ПВХ, смонтированная на клеевых фитингах, предназначена для максимального рабочего давления при температуре 200С, равном 16 бар.

Широкое применение  ПВХ изделий объясняется полным соответствием их технико-экономических показателей требованиям, предъявляемым к данной продукции. К ним относятся: относительно невысокая стоимость приобретения и эксплуатации труб,  недорогой монтаж, значительный эксплуатационный период. После окончания установленного срока использования труб ПВХ их можно утилизировать.
