Какое давление должно быть в гидроаккумуляторе насосной станции: оптимальные показатели, расчет и регулировка

Содержание

Как измерить давление в гидроаккумуляторе насосной станции. Когда накачивать гидроаккумулятор воздухом

СТАТЬИ, советы, коментарии…

Что такое гидроаккумулятор

Гидроаккумулятор (бустер, пневмоаккумулятор) — стальной (иногда с нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т.д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает. Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества и обеспечивает давление в системе водоснабжения при выключенном насосе(в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).

составные части гидроаккумулятора:

Корпус

Резиновая мембрана
Фланец
Ниппель для закачивания и спуска воздуха за мембраной
штуцер для крепления мембраны, воздухоспускного клапана и др.
воздух за мембраной

Принцип действия гидроаккумулятора.

Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара(атм.). При окончании водозабора на потребление насос подает воду из скважины(колодца и т.д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться. Необходимо один раз в год (а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе объемов 100 литров при нормальных параметрах находится 40 — 60 литров воды.

Гидроаккумуляторы быва

Проверка и регулировка давления в гидроаккумуляторе

Содержание статьи:

Чтобы поддерживать постоянное давление, люди покупают гидроаккумулятор. Это особая емкость с мембраной. Он копит внутри себя воду, а затем в определенный момент времени раздает ее. Сейчас можно самостоятельно отрегулировать давление, что экономит деньги.

Влияние давления в гидроаккумуляторе

Вообще, внутри обязательно должно находиться две среды. Обычно это воздух и вода, но бывают некоторые модели, в которых воздух заменен на газ.

Работает это устройство следующим образом: при активации насоса вода начинает переходить из резиновой мембраны в растягивающую емкость. Газ сжимается, и, как следствие этого, увеличивается давление. Напор передвигает жидкость в трубы разводки. После того, как аппарат достигнет установленного показателя, он автоматически отключится.

Вода берется из запаса гидроаккумулятора. Если объем жидкости сильно падает, то это приводит к понижению давления. Как только это начинает происходить, насос опять начинает работать. Всю работу гидроаккумулятора контролирует реле давления.

Главная функция заключается в создании необходимых условий для успешной работы насоса. Но эта установка способна решить и другие проблемы:

предотвращение резких изменений давление в трубе, которые постепенно повреждают ее;
увеличивает срок использования труб и насоса;
создает резервный запас воды на случай внезапного отключения электричества в доме.

При выборе подобной установки в первую очередь следует обращать внимание на мощность и тип, а уже от этих показателей выбирать объем бака. Например, поверхностный насос мощностью до 1кВт требует накопителя объемом 24-50 литров. А вот погружной насос мощностью 1кВт требует гидроаккумулятор на 60-100 литров.

Виды гидроаккумуляторов

Гидроаккумуляторы имеют несколько показателей, по которым их делят на виды. В большинстве случаев критерием деления служат размер, назначение и исполнение. Так, по размерам бывают:

маленькие – до 50 литров;
средние – 50-100 литров;
большие – больше 100 литров.

Маленькие приборы лучше устанавливать, если мощность насоса в скважине не превышает 2м³/час. Средние идеально подойдут для производительности в 3.5м³/час, а большие для насосов мощностью в 5 кубометров. По назначению этот прибор делят всего на два вида:

для горячей воды;
для холодной воды.

Соответственно, первый вид всегда окрашен в красный цвет, а второй в синий или голубой. Кроме того часто различаются баки по материалу, из которого изготовлена мембрана. Так, бак для питьевой воды сделан из безопасной резины. Последним критерием является исполнение гидроаккумуляторов:

вертикальные;
горизонтальные.

Первый вид устанавливается в том случае, если в помещении мало места. В остальных случаях применяют горизонтальные гидроаккумуляторы в комплекте с наружным насосом.

Оптимальные показатели

Вообще, большинство показателей в гидроаккумуляторе зависят от правильной установки уровня давления воздуха, минимального и максимального давления, при котором будет включаться система активации или деактивации насоса.

Если вы решили самостоятельно проверить показатели такого прибора, то старайтесь придерживаться рекомендаций.

Во-первых, давление воздуха в баке должно быть меньше, чем минимальный порок включения прибора. Обычно разница показателей должна варьироваться в пределах 10%. Если соблюдать это условие, то в баке всегда будет оставаться некоторый объем воды до того, как насос повторно включится. Например, если насос активируется при 2 бар, то давление воздуха должно быть 1.8 бар. Так как: 2 бар / 100% * 10% = 0.2 бар. 2 бар – 0.2 бар = 1.8 бар.

Во-вторых, напор воздуха в аккумулирующем баке никогда не будет зависеть от его объема. Например, в среднем для емкости до 150 литров достаточно 1.6 бар, а для вместимости до 600 литров хватит 2 бар. Если гидроаккумулятор установлен в одноэтажном здании, то его напор можно снизить до 1 атмосферы, при условии, что воду потребляют не сильно много. Если сделать это, то износ водонапорной системы сильно снизится. Правда, придется ограничиться использованием сантехнических устройств.

Если снизить давление ниже единицы, то резиновая груша сильно растянется, и ее придется в скором времени менять. Повышать давление более 2-3 бар тоже нежелательно. Так как такой напор воздуха займет большую часть бака, а это сократит потребление воды. Кроме того повысится нагрузка на трубы, что может привести к их быстрому износу.

Способы проверки

Проверять гидроаккумулятор нужно манометром. Лучше использовать электронные автомобильные манометры.

Количество проверок указывается для каждой модели отдельно. Найти эту информацию можно в инструкции или паспорте изделия. Обычно достаточно 2-3 проверок гидроаккумулятора в год.

Перед тем, как начать процедуру проверки, нужно обязательно спустить всю воду из бака. После этого насос отключается от сети электроснабжения. Затем:

Открутите декоративный колпачок, который закрывает ниппель, он расположен в верхней части корпуса изделия.
Далее подключите манометр к золотнику.
В инструкции гидроаккумулятора должны быть указаны заводские параметры, необходимо сравнить их с показателями манометра.
Если уровень ниже, чем указан в инструкции, то необходимо подкачать воздух с помощью компрессора. А если выше, то стравить воздух.
После этого нужно подождать примерно 24 часа, если уровень давления в гидроаккумуляторе в норме, то можно собрать устройство обратно и продолжать использовать его по назначению.

Если насос стал часто отключаться и включаться, то это прямой повод провести внеплановую проверку гидроаккумулятора. Вообще, при любых отклонениях желательно проводить подобную проверку уровня давления.

Как правильно отрегулировать давление в гидроаккумуляторе

Чтобы прибор исправно и долго работал, нужно грамотно отрегулировать несколько параметров:

давление, при котором насос включается;
давление, при котором насос отключается;
напор воздуха в мембранном баке.

Первый и второй показатель регулирует реле давления. Регулировать лучше несколько раз, чтобы максимально снизить погрешность.

В реле давления нужно найти две пружины, которые различаются по своим размерам. Они обе закреплены гайками. Большая отвечает за активацию насоса, а маленькая нужна для установки и определения минимального и максимального давления. Они обе соединены со специальной мембраной , которая замыкает и размыкает контакты.

Чтобы отрегулировать эти пружины, нужно ключом повернуть гайки, которыми они закреплены. Если крутить гайку по часовой стрелке, то пружинка будет сильнее сжиматься, а это приведет к повышению порога включения прибора. Вращение в обратном направлении уменьшает уровень, при котором срабатывает устройство. Сама регулировка всего прибора проходит следующим образом:

Проверяется уровень давления в баке, если требуется, то лучше подкачать компрессором.
Гайки на большой пружине поверните в требуемую сторону.
Откройте кран, чтобы сбавить напор. В определенный момент включится насос, давление, которое было в эту единицу времени, зарегистрирует манометр. Если это значение не устраивает, то повторите все заново, пока не достигнете оптимального значения.
Теперь нужно настроить малую пружину. Она отличается повышенной чувствительностью, поэтому ее нужно поворачивать максимум на пол оборота.
Показатель малой пружины определяется при закрытых кранах и активном насосе. Манометр покажет значение, при котором прибор отключится. Если он выше 2.5-3 атмосфер, то рекомендуется ослабить гайку.
Слейте всю воду и запустите прибор. Если все показатели в норме, то все получилось. Если нет, то придется регулировать заново, пока не получится.

Еще раз повторюсь, все показатели необходимо брать в паспорте изделия. Так как обычно на разных моделях они отличаются.

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

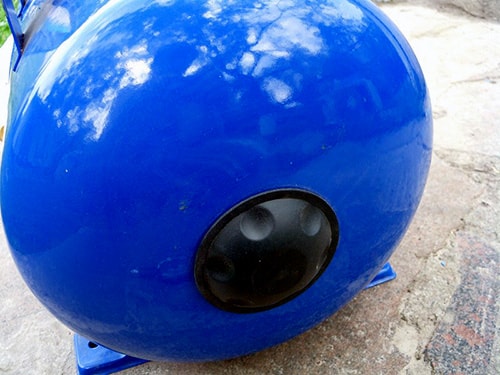

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

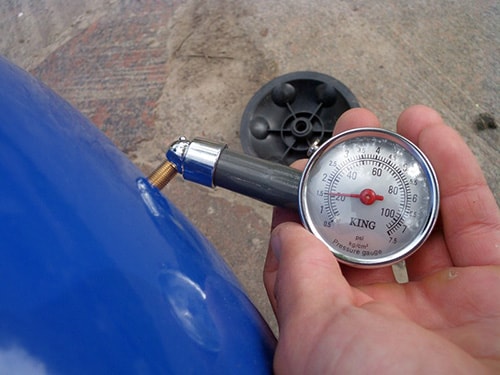

Рис3. Проверка давления

Практика. Воздух

Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

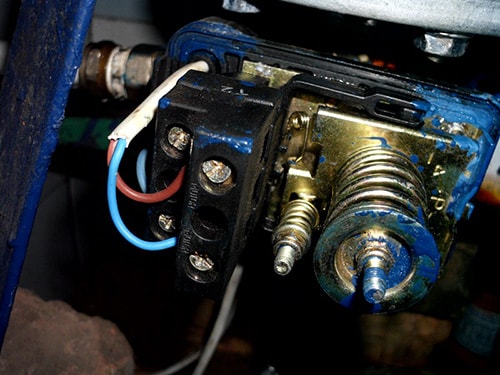

Рис4. Реле давления

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

достижении рабочего давления ГА;
достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Как самостоятельно настроить давление в гидроаккумуляторе

Содержание статьи:

Гидроаккумулятор играет важную роль в системе водоснабжения. Он служит для поддержания постоянного напора, позволяет автоматизировать процесс подачи воды, предохраняет электродвигатель от преждевременного износа и поломки, защищает трубопроводы от гидроударов.

Одна из важнейших характеристик этого устройства – давление в ресивере, представляющем собой воздушную полость накопительного водяного бака, которая отделена от воды герметичной резиновой мембраной. При неправильной настройке напор в трубах при подаче воды начинает «скакать», происходят нежелательные частые срабатывания реле водяного насоса. В результате – невозможность нормальной эксплуатации водопровода и преждевременный выход из строя электрического гидронасоса.

Материал эластичной мембраны с течением времени деформируется, и давление в аккумулирующем баке может снизиться.

Для обеспечения нормальной работы водопровода рассчитывают оптимальную величину давления в аккумуляторе, осуществляют его правильную настройку и обеспечивают последующий контроль с периодичностью 1 – 2 раза в год.

Всё это можно делать самостоятельно, не имея под рукой каких-то особых инструментов и специальных навыков. Об этом – ниже.

При проведении профилактических работ не стоит забывать проверять систему на герметичность. При наличии невыявленных протечек усилия по настройке оборудования могут быть просто сведены на нет!

Почему нужно создавать давление в гидроаккумуляторе

Понижение давления ниже нормы приведёт к тому, что насосная станция будет слишком часто включаться. При значительном снижении давления запуск насоса происходит практически сразу после открывания водопроводного крана. Соответственно, при закрывании крана гидронасос почти мгновенно выключается. Помимо этого, частые циклы срабатывания реле ведут к выходу электронасоса из строя.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

Пример расчета. Реле давления настроено на запуск насоса при давлении 2 бар. Давление воздуха в ресивере составляет 2-0,2=1,8 атм.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

Для замера давления необходимо:

открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Как отрегулировать давление

Правильную работу насосной станции определяют три основных параметра:

Давление запуска;
Давление отключения;
Давление воздуха в гидробаке.

Первые два параметра определяют режим работы реле давления. Проводится регулировка опытным путем, при этом с целью повышения точности измерения проверка может выполняться несколько раз.

В составе электрического реле: две вертикально расположенные пружины. Они располагаются на осях и поджимаются гайками. Одна из пружин (большего диаметра) служит для настройки величины давления включения, пружина меньшего диаметра служит для регулирования требуемой разности между величинами давления запуска и давления отключения насоса. Пружины упираются в мембрану, которая замыкает и размыкает контакты управляющей цепи.

Настройка порога запуска осуществляется вращением регулировочной гайки. При повороте по часовой стрелке давление запуска насоса увеличивается. Вращение против часовой стрелки приводит к снижению давления включения.

Процесс регулировки осуществляется в следующей последовательности:

Измерение давления воздуха в ресивере с помощью внешнего манометра (например, автомобильного), при необходимости – накачивание ручным насосом или компрессором до расчётной величины. Осуществляется при выключенном насосе после полного сброса давления.
Замер давления включения насоса. При включённом, но неработающем насосе открыть кран для сброса давления и снять показание манометра системы в момент срабатывания реле (при запуске насосной станции).
Регулировка давления запуска. При несовпадении полученной величины давления с требуемым гайку большой пружины повернуть в сторону увеличения или уменьшения. По завершении контрольного замера при необходимости повторить операцию (возможно, несколько раз).
Измерение давления отключения насоса. Следует закрыть все сливные краны и дождаться момента отключения насоса .
Регулировка разности уровней давлений запуска и отключения насоса. При несовпадении расчётного значения порога выключения насосной станции повернуть гайку пружины меньшего диаметра в соответствующем направлении. Пружина очень чувствительна: поворот осуществлять максимум на 1/4 – 1/2 оборота. Проведя контрольный замер, действия при необходимости повторить.
Повторение цикла, описанного в пунктах 1 – 5. Процедуру при необходимости проделать несколько раз до достижения нужных параметров.

Требуемые параметры запуска и отключения указаны в паспорте реле. Рабочее давление воздуха в ресивере указано в паспорте аккумулятора. Оно должно быть на 10-12 % меньше значения давления запуска.

В зависимости от этажности здания и количества потребителей воды возникает необходимость изменения заводских параметров при проведении регулировки реле. После этого следует обязательно проверить давление воздуха и отрегулировать его в соответствии с новыми настройками.

Стоит отметить, что описанная технология контроля и настройки параметров аккумулятора одинакова для всех видов этого изделия, независимо от конфигурации (вертикального или горизонтального исполнения), объёма и конструктивных особенностей. Сказанное справедливо также к системам отопления и горячего водjснабжения.

Не обязательно быть специалистом, чтобы, имея минимум простых инструментов, провести несложные операции по проверке и регулировке давления в гидроаккумуляторе. Простые действия, не требующие каких-либо навыков, займут минимум времени, при этом окупятся надёжной бесперебойной работой водопровода в течение долгого времени.

Регулировка давления в гидроаккумуляторе

Содержание статьи:

Внутри бака находятся 2 среды: воздух(газ) и вода, которая заполняет прорезиненную мембрану. Когда насос включается, то вода поступает в специальную ёмкость. При этом газ сжимается и его давление увеличивается. Из-за этого под напором вода выходит из мембраны в трубы. Когда давление достигает необходимого значения – насос автоматически прекращает свою работу и выключается. Вода начинает выталкиваться из запасов гидроаккумулятора. Если жидкость в баке уменьшается, то насос снова включается и всё происходит по новому кругу.

Нормальные показатели давления в аккумуляторе необходимы для того, чтобы создавать благоприятные условия для работы насоса. Именно напор газа делает невозможным включение и выключение устройства после каждого открытия крана. Помимо этого, оптимальное давление способствует:

Предотвращению гидроударов, которые способны разрушать трубы и смесители.
Повышению ресурса насоса.
Созданию резервного запаса воды в баке. Он используется при отключении электроэнергии.

Виды гидроаккумуляторов

Существует несколько разновидностей водных баков:

Тот, который отвечает только за холодную воду. Он необходим для того, чтобы сохранять и подавать не подогретую воду. Помимо этого, данный аккумулятор помогает избежать гидроудары, из-за резкого изменения давления, в различные бытовые электроприборы: стиральную машину, посудомойку и другие. Если реже использовать данный бак, то он способен прослужить очень долго. Обычно имеет синий цвет. Может быть выполнен как в горизонтальной, так и в вертикальной модификациях.
Отвечающий за горячее водоснабжение. Нагревает и подаёт подогретую воду. Безупречно работает в условиях высоких температур. Имеет красный цвет. Может быть выполнен в вертикальном или горизонтальном варианте.
Отопительный. Их устанавливают в конструкции закрытых отопительных систем. Насос включается при изменении давления и прогоняет по трубам горячую воду. Данный гидроаккумулятор также называют расширительным.

Помимо этого, баки могут различаться по объему. На российском рынке продаются экземпляры от 20 литров и до 1000 литров. Но, в основном можно найти гидроаккумуляторы объемом:

24 л.
50 л.
60 л.
80 л.
100 л.

Самые востребованные из представленных моделей баки на 80 и 100 литров. Они отлично подойдут для средних семей.

Оптимальные показатели

Помимо ёмкости, очень важен показатель давления в незаполненном баке. Обычно, нормальный показатель указывается производителем на самом корпусе гидроаккумулятора. Не сложно посчитать оптимальные показатели во всей сети. Это определяется в зависимости от гидростатического давления, которое зависит от высоты на которую необходимо поднять воду. Таким образом, нормальным давлением в сети с высотой труб 5 метров будет 0,5 бар; 20 метров – 2 бара. Возможно отклонение до 1 бара, это считается нормой. Стоит учитывать то, что рабочее давление гидроаккумулятора не должно превышать показатели насоса. Чаще всего производители баков устанавливают подачу воздуха на 1,5 бара в свои агрегаты. Однако, как показывает практика, данные могут разниться. Лучше перед началом использования гидроаккумулятора проверить давление при помощи манометра. При соблюдении рекомендаций можно сохранить немалое количество жидкости до следующего включения насоса.

Способы проверки

Воздух, который был закачан производителем в бак, постепенно уходит через резиновую мембрану. Разрежение полости с газом приводит к сильному растяжению “груши” в то время как она заполнена водой. Без должного сопротивления, мембрана быстро теряет свои свойства и может лопнуть или порваться. Замеры давления измеряются специальным прибором – манометром. Лучше использовать автомобильную версию, так как она покажет наиболее точные результаты.

Обычно, производитель указывает в документации количество проверок давления в гидроаккумуляторе за год. В среднем следует делать замеры не менее чем 2 раза в 12 месяцев. Перед началом необходимо опустошить полностью бак от воды, а насос отключить от сети электропитания. Когда будет подключение системы к электричеству, следует внимательно контролировать ситуацию. Рабочее давление должно быть указано в паспорте аккумулятора.

Чтобы проверить бак, необходимо открутить декоративный колпачок, который закрывает ниппель. К золотнику нужно подключить автомобильный манометр. Измерительный прибор должен иметь минимальную погрешность. Не подойдут дешевые пластиковые манометры, так как они будут показывать совсем другие данные. После замера, результат следует сопоставить с паспортным, если он окажется меньше, то следует подкачать бак при помощи компрессора. Гидроаккумулятор оставить на сутки. Далее делается контрольный размер, если давление в норме, то можно собирать систему обратно. Если превышен напор , то воздух немного стравливается.

Если аккумулятор используется в дачных условиях, то его необходимо проверять перед началом сезона. При любых отклонениях от нормы, нужно делать внеплановые замеры.

Как правильно отрегулировать давление в гидроаккумуляторе

Для того чтобы насосная установка стабильно работала, нужно её правильно настроить. Всего есть 3 основных параметров:

Уровень давления, после которого насос начинает подкачку воды.
Порог отключения установки.
Напор воздуха в баке.

1 и 2 параметры регулирует реле давления. Специальный прибор устанавливается на входном штекере аккумулятора. Регулировка происходит опытным путём, для уменьшения погрешности следует повторить действия несколько раз. В конструкцию реле входят 2 пружины. Они посажены на вертикальные стержни и прикручены гайками. Пружины отличаются размерами и функциональностью: большая отвечает за регулировку включения и отключения насоса, а пружина поменьше регулирует разницу между верхним и нижним давлениями. Пружины соединены со специальной мембраной, которая замыкает и, соответственно, размыкает электрические контакты.

Регулировка производится при помощи ключа. Нужную гайку требуется поворачивать по часовой стрелке. Это приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки, соответственно, ослабляет пружину. Существует поэтапная схема регулировки:

Сначала нужно проверить воздушное давление в аккумуляторе, подкачать компрессором.
Далее поворачивается гайка над большей пружиной до оптимального уровня.
Поворачивается кран для слива жидкости. Напор, естественно, должен упасть, после этого включается гидронасос. Показатели запоминаются. Если необходимо, то ряд действий повторяется заново.
Далее регулируется малая пружина. Следует помнить, что она очень чувствительна к подстройке, а поэтому лучше повернуть ее на 0,5 оборота.
Показатель фиксируется при закрытых кранах и рабочем гидронасосе. На приборе будет показано значение, при котором перестанет работать оборудование. Если оно более 2 атм., то нужно немного повернуть малую пружину в обратном направлении.
Необходимо слить жидкость и заново запустить гидронасос. Процесс должен повторяться до того момента, пока не покажутся наилучшие измерения.

как отрегулировать реле давления воды с гидроаккумулятором

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

Функции:

главный управляющий элемент
обеспечивает работу без перегрузок
контролирует оптимальное наполнение бака водой
продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

давление внутри ГА
уровень запуска помпы
отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
значение должно быть больше, чем в наиболее высокой точке водозабора
сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

предельные границы – 1 – 5 атм
диапазон функционирования насоса – 2,5 атм
стартовая отметка – 1,5 атм
максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

Подготовка:

бак подключают
регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
все краны закрывают
выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
Делают проверку манометром: 3 – 3,2 атм будет достаточно.
Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

механические чувствительные части необходимо проверить и отрегулировать
контакты желательно почистить
при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
шарниры «качелек» смазывают консистентной смазкой раз в год
не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
Осторожно промыть мембрану, а также полости вокруг нее.
Установить все элементы в обратном порядке.
Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Как отрегулировать давление в гидроаккумуляторе

Как отрегулировать давление в гидроаккумуляторе, одна из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Как отрегулировать давление в гидроаккумуляторе, для нормальной работы насосного оборудования необходимо выставить три основных параметра:

Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
Зафиксировать уровень, при котором реле управления запускает водяной насос;
Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Как отрегулировать давление в гидроаккумуляторе, само устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке устройства.

С завода прибор приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Регулировка реле давления для гидроаккумулятора

Как отрегулировать давление в гидроаккумуляторе, реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Отрегулировать реле давления воды

Как отрегулировать давление в гидроаккумуляторе, регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.

Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке.

Поломки и проблемы в работе реле

Как отрегулировать давление в гидроаккумуляторе, положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не надо спешить регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

- Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
- Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
- Установить все элементы на место и затянуть крепление;
- Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Подведем итоги

Как отрегулировать давление в гидроаккумуляторе, регулировка порога срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

ЛЕКЦИИ 28–29 АККУМУЛЯТОРЫ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Пример.Жидкая сила. схемы

Примеры гидравлических цепей для улучшения навыков чтения символов для работы над навыками чтения цепей с ответами HI LO Цепь насоса 18 A1 B1 17 16 15 13 Set 14 2000 PSI PG2 Set 500 PSI 12 11 7 8 10 PG1 9

Дополнительная информация Почему и как мы используем контроль мощностей
Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,
Дополнительная информация УПРАВЛЯЮЩИЕ КЛАПАНЫ
ПРОТИВОБАЛАНСОВЫЕ КЛАПАНЫ Введение Это регулирующие клапаны, которые обеспечивают свободный поток в привод и затем блокируют обратный поток, пока не почувствуют управляющее давление, обратно пропорциональное нагрузке
Дополнительная информация УПРОЩЕННАЯ ЦЕПЬ КЛАПАНА
NA-09 КОНТРОЛЬ РАСХОДА ЗАМЕР — СВОБОДНЫЙ ПОТОК НА ВЫХОДЕ ИЗ ЦИЛДРА СОЛЕНОИД №Руководство по пониманию пневматических направляющих регулирующих клапанов УПРОЩЕННОЕ РУКОВОДСТВО ПО СХЕМАМ 0 0 0 0 Направленные пневматические клапаны
Дополнительная информация УПРОЩЕННАЯ ЦЕПЬ КЛАПАНА
РУКОВОДСТВО ПО УПРОЩЕННЫМ СХЕМАМ РУКОВОДСТВО ПО ПОНИМАНИЮ НАПРАВЛЕНИЯ ПНЕВМАТИЧЕСКОГО УПРАВЛЕНИЯ СОЛЕНОИДОМ № 0 ВЫХ. 0 РЕГУЛИРОВАНИЕ ПОТОКА — СВОБОДНЫЙ ПОТОК 0 0 ВЫПУСКНОЙ ЦИЛДЕР НАПРАВЛЕН Z-00 Клапаны сжатого воздуха Регулировка направления
Дополнительная информация АКТИВНЫЙ ПАРТНЕР КЛИЕНТОВ
АКТИВНЫЙ ПАРТНЕР ЗАКАЗЧИКОВ Destek разрабатывает и производит газовые пружины, амортизаторы и устройства для регулировки положения для всего, что необходимо поднимать, опускать, перемещать, замедлять, контролировать и настраивать
Дополнительная информация ЧАСТЬ 2 ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПОГРУЗЧИКА
ЧАСТЬ 2 ГИДРАВЛИЧЕСКАЯ СИСТЕМА ВИЛОЧНОГО ПОГРУЗЧИКА Глава 1 Описание и работа Расположение компонентов и схемы схем 1 Гидравлический насос 11 Регулирующий клапан 14 Клапан в секции Потоки масла 15 Антикавитационный клапан 22 Скорость
Дополнительная информация ОБЩЕЕ ПРИМЕНЕНИЕ 1 E 01-12
ОБЩЕЕ ПРИМЕНЕНИЕ 1 E 01-12 ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ 1.1 ОБЛАСТИ ПРИМЕНЕНИЯ 1.2 ОБЛАСТИ ПРИМЕНЕНИЯ 1.3 СЕРТИФИКАЦИЯ 1.4 ЭЛАСТОМЕРЫ 1.5 ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ 1.1 E 01-12 1.1.1 ОБЩИЕ ПОЛОЖЕНИЯ Основная задача
Дополнительная информация Базовая гидравлика и пневматика
Базовая гидравлика и пневматика Модуль 1: Введение в пневматику ПОДГОТОВЛЕН Учебным курсом IAT Март 2011 Институт прикладных технологий, 2011 ATM 1122 Базовый модуль гидравлики и пневматики 1:
Дополнительная информация НАСОСНО-МОТОРНОЕ ОТДЕЛЕНИЕ
РУКОВОДСТВО ПО УСТАНОВКЕ СЕРИИ P2 и P3 МОБИЛЬНЫЙ ПОРШНЕВОЙ НАСОС 1 Проверьте код модели / сравните с документацией Паспортная табличка насоса Подтверждение заказа / продажи 2 Проверьте вращение насоса Вращение по часовой стрелке
Дополнительная информация Баллонный аккумулятор
Аккумулятор баллонный РЭ 0170/02.12 Заменяет: 12. Тип HAB Компонент серии 4X Номинальный объем от 1 до 0 литров Максимальное рабочее давление 30 бар Содержание Содержание Страница Характеристики 1 Код для заказа
Дополнительная информация Падение давления в трубах …
Падение давления в трубопроводах … РАСЧЕТ ПЕРЕПАДА ДАВЛЕНИЯ Падение давления или потеря напора возникают во всех системах трубопроводов из-за перепадов высоты, турбулентности, вызванной резкими изменениями направления, и трения
Дополнительная информация СО 2 41.2 МПа (абс.) 20 C
comp_02 Картридж с CO 2 используется для приведения в движение небольшой ракетной тележки. Сжатый CO 2, хранящийся при давлении 41,2 МПа (абс.) И температуре 20 ° C, расширяется через сужающееся сопло
плавной формы. Дополнительная информация Второй закон термодинамики
Второй закон термодинамики Второй закон термодинамики утверждает, что процессы происходят в определенном направлении и что энергия имеет не только количество, но и качество.Первый закон не накладывает ограничений
Дополнительная информация Глава 5 Конструкция амортизатора
Глава 5 Конструкция амортизатора 5.1. Введение Основная функция амортизатора — поглощать и рассеивать кинетическую энергию удара в такой степени, в какой ускорения, прикладываемые к планеру
Дополнительная информация Оборудование для калибровки давления
Оборудование для калибровки давления Эволюция калибровки давления 1925 Вестерторен в Амстердаме 30-метровая ртутная колонна (± 40 бар) 1950 сравнительный тестовый насос 21-й век Дифференциальный дедвейт Stiko с газовым приводом
Дополнительная информация Laddomat 21-60 Зарядное устройство
Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждый монтаж должен быть измерен и выполнен в соответствии с
. Дополнительная информация Клапаны сброса давления SPV, SPVF
Клапаны сброса давления SPV, SPVF Конструкция клапанов сброса давления SPV, SPVF Обозначение Описание Клапан сброса давления SPV / SPVF с прямой пружиной и скользящим поршнем предназначен для встроенного монтажа
Дополнительная информация Прикладная механика жидкости
Прикладная механика жидкости, шестое издание Роберт Л.Mott University of Dayton PEARSON Prentkv Pearson Education International ГЛАВА 1 ПРИРОДА ЖИДКОСТЕЙ И ИЗУЧЕНИЕ МЕХАНИКИ ЖИДКОСТИ 1.1 Общая картина
Дополнительная информация Аккумуляторы, аксессуары и запчасти
Аккумуляторы, аксессуары и запасные части HY10-4004 / UK — с 1 июня 2013 г. Указатель Содержание Содержание 2 Введение 3 Как определить размер? 4 Аккумуляторы общей информации 5-8 Баллонные аккумуляторы
Дополнительная информация ПОДВЕСКА И РУЛЕВОЙ ОБЗОР
ПОДВЕСКА ОБЗОР ПОДВЕСКИ И РУЛЕВОГО УПРАВЛЕНИЯ S40 / V50 имеет широкую колею и длинную колесную базу для его относительных размеров и веса.Это придает автомобилю стабильные и предсказуемые ходовые качества. Это также
Дополнительная информация Оптимизация системы турбонагнетателя
Этот раздел Turbo Tech предназначен для более полного и глубокого охвата многих вспомогательных систем, чем то, что изначально описано в Turbo Tech 101, Turbo Tech 102, Turbo Tech 103 и Diesel
. Дополнительная информация BERMAD Противопожарная защита
Модель: 400E-2M BERMAD Дренчерный клапан с электрическим управлением и функцией Easy Lock Ручной сброс Установка Эксплуатация Техническое обслуживание Безопасность First BERMAD считает, что безопасность персонала, работающего с
и около него Дополнительная информация Описание функций
Описание функций Laddomat 21 предназначен…… дайте котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел
Дополнительная информация Полностью насосные системы
Полностью насосные системы (также см. Галерею изображений и «Основы системы») Термин для любого котла, который использует насос для перекачки всего тепла от котла в каждую часть системы, полностью перекачивается. Как правило
Дополнительная информация 8 класс Естественные науки Глава 9 Заметки
8 класс Наука Глава 9 Примечания Сила Сила — все, что вызывает изменение движения объекта.- обычно толкать или тянуть. — единицей силы является Ньютон (Н). Сбалансированные силы — силы, которые
Дополнительная информация П У Л С А Т И О Н Д А М П Е Н Е Р С
ДЕМПФЕРЫ ПУЛЬСАЦИИ 601 Columbia Ave, Bldg. D, Riverside, CA 92507 USA Тел .: (800) 603-7867 или (951) 342-3100 Факс: (951) 342-3101 Электронная почта: [email protected] Веб-сайт: www.blacoh.com ДЕМПФЕРЫ ПУЛЬСАЦИИ SENTRY
Дополнительная информация Проблема с R407c
Проблема с R407c Вы можете найти это немного запутанным и, конечно, немного спорным.Что вы думаете? Щелкните ссылку в конце. Trevor Dann ThermaCom Ltd — июнь 2003 г. Проблема
Дополнительная информация Калькулятор предзарядки
5116 Bissonnet # 341, Bellaire, TX 77401 Телефон и факс: (713) 663-6361 www.mcadamsengineering.com Калькулятор предварительной оплаты Цель: Калькулятор предварительной оплаты от Interlink Systems, Inc. — это программа
на базе Windows. Дополнительная информация Глава 18 Температура, тепло и первый закон термодинамики.Проблемы: 8, 11, 13, 17, 21, 27, 29, 37, 39, 41, 47, 51, 57
Глава 18 Температура, тепло и первый закон задач термодинамики: 8, 11, 13, 17, 21, 27, 29, 37, 39, 41, 47, 51, 57 Изучение термодинамики и применение величины температуры тепловой энергии
Дополнительная информация Глава 6 Работа и энергия
Глава 6 ПРЕДВАРИТЕЛЬНЫЙ ОБЗОР РАБОТЫ И ЭНЕРГИИ Работа — это скалярное произведение силы, действующей на объект, и смещения, посредством которого он действует.Когда работа выполняется в системе или с ее помощью, энергия этой системы
Дополнительная информация Руководство по эксплуатации насосов WQ, WQF, SN, Furiatka, Furia, KRAKEN, BIG, IP, IPE, SWQ, CTR
ВНИМАНИЕ! Руководство по эксплуатации насосов WQ, WQF, SN, Furiatka, Furia, KRAKEN, BIG, IP, IPE, SWQ, CTR ПРИМЕЧАНИЕ: прочтите руководство до начала использования. По соображениям безопасности насос может эксплуатироваться только с
. Дополнительная информация ,Гидравлический прыжок
— Типы и характеристики гидравлического прыжка
Что такое гидравлический прыжок?
Гидравлический скачок — это скачок или стоячая волна, образующаяся при изменении глубины потока воды из сверхкритического в докритическое состояние.
Когда наклон открытого канала уменьшается от крутого до умеренного, глубина потока воды увеличивается до критической глубины, и в какой-то момент возникает неустойчивость потока. Поток становится турбулентным до тех пор, пока ниже по потоку не будет достигнута новая нормальная глубина.Это называется гидравлическим прыжком.

Определение различных глубин в потоке в открытом канале:
Требуется понять, что такое разные глубины потока, чтобы понять определение гидравлического прыжка.
Глубина потока:
Глубина потока — это глубина, на которой вода течет над уровнем земли в открытом канале.
Критическая глубина:
Критическая глубина открытого канала — это минимальная глубина воды над уровнем земли, при которой скорость потока очень высока, а течение имеет большую турбулентность.Скорость воды на этой глубине называется критической скоростью.
Сверхкритическая глубина:
Сверхкритическая глубина — это глубина воды, которая меньше критической глубины, и она представляет собой очень тяжелую и сверхкритическую ситуацию для основных потоков, происходящих в плотинах, плотинах и многих ирригационных сооружениях. Скорость воды на этой глубине больше критической. Течение в этой области называется сверхкритическим.
Докритическая глубина:
Докритическая глубина — это глубина, превышающая критическую.Скорость воды на этой глубине меньше критической. Течение в этой области называется докритическим.
Основные характеристики гидравлического прыжка:
1. Прыжок неустойчивый, неравномерный
2. В зависимости от направления ветра и сильного ветра он меняет свои свойства и иногда может быть неровным и волнистым.
Использование гидравлического прыжка:
Гидравлический скачок обязательно образуется для уменьшения энергии воды, когда сток падает в водосброс.Становится необходимым уменьшить его энергию и поддерживать стабильные скорости, это явление называется диссипацией энергии в гидротехнических сооружениях.
типов гидравлических прыжков — на основе числа Фруда:
В основном гидравлический скачок возникает многих типов в зависимости от топографических особенностей и шероховатости поверхности пласта, а также многих других естественных взаимосвязей. Этот тип гидравлического прыжка, вероятно, можно выразить на основе числа Фруда:
.
1. Необычный гидравлический прыжок — число Фруда (от 1 до 3):
Неровный прыжок — это неправильная форма, неправильная форма и определенные завихрения в частицах воды.

2. Слабый прыжок — число Фруда (от 3 до 6)
Слабый скачок имеет место, когда скорость в воде очень мала, и частицы воды не могут быть стабильными и текут по-разному.

3. Качающийся гидравлический прыжок — число Фруда (6-20)
Осциллирующий скачок образуется, когда колеблющаяся струя входит в сверхкритическое состояние, и там количество частиц начинает колебаться по часовой стрелке или против часовой стрелки, образуя более слабые приливы или волны на верхней поверхности.Также поток зависит от сильного потока воздуха в одном направлении.

4. Устойчивый гидравлический прыжок — число Фруда (от 20 до 80)
При устойчивом прыжке поверхность слоя довольно шероховатая, поэтому частицы начинают стремиться в одном направлении с большой скоростью и турбулентностью, потери на трение больше при этом типе прыжка.

5. Сильный гидравлический прыжок — число Фруда (более 80)
Сильный прыжок — это идеальный прыжок, образующийся, когда потери на трение больше, давление воздуха одинаковое, а скорость очень высока, поэтому потери имеют место.Вода меняет свое состояние с суперкритического на докритическое на очень короткой длине по сравнению со всеми другими типами гидравлических прыжков, поэтому этот прыжок очень предпочтителен для плотин.

Подробнее:
Что такое плотина? Типы водосливов и водосливов
Гидрологический цикл — процесс и компоненты
Типы дождемеров для измерения количества осадков
Поперечный дренаж и его виды
Гидравлические резервуары — Типы расширительных резервуаров, их функции и применение
,
Что такое помпа для лечения эректильной дисфункции?
Насос для эректильной дисфункции — это устройство, используемое для достижения и поддержания эрекции путем втягивания крови в половой член посредством отсасывания воздуха. Это не лекарство от эректильной дисфункции (ЭД), но может помочь улучшить вашу способность к половому акту. Это устройство иногда называют насосом для полового члена или вакуумным насосом. Это неинвазивное лечение, которое можно использовать отдельно или с другими методами лечения ЭД или пероральными препаратами.
Насос ED состоит из трех отдельных частей:
Прозрачная пластиковая трубка, которая надевается на половой член.
Насос, прикрепленный к трубке и работающий от руки или от аккумулятора.
Повязка (иногда называемая стягивающим кольцом), которая надевается на основание эрегированного полового члена.
Сначала нанесите водорастворимый гель на основание полового члена, чтобы создать водонепроницаемое уплотнение. Затем поместите пенис в трубку и медленно откачайте воздух. Это заставляет ваш пенис наполняться кровью. (Примечание: по данным Медицинского колледжа Вейлла Корнелла, для достижения полной эрекции требуется в среднем от 10 до 20 минут.)
Затем оберните ленту вокруг основания пениса, чтобы поддерживать эрекцию. Ремешок бывает разных размеров и натяжений. Может потребоваться метод проб и ошибок, чтобы определить, какой размер ремешка наиболее удобен для вас. Как только кольцо будет на месте, вы можете снять насос и начать сексуальные отношения.
У большинства мужчин эрекция сохраняется около 30 минут. Однако, по данным клиники Майо, браслет может перекрыть кровоток и вызвать травму, если носить его дольше. Не забудьте снять повязку после полового акта.
Насос ED должен использоваться мужчинами с ED. Это особенно хороший вариант для мужчин, которые не могут принимать пероральные лекарства от ЭД.
Согласно Вейллу Корнеллу, мужчинам, у которых есть следующие состояния, следует соблюдать осторожность перед использованием ЭД-помпы:
Длительная эрекция в анамнезе
Расстройства свертываемости крови в анамнезе или использование разжижающих кровь препаратов, таких как варфарин (кумадин) и клопидогрель ( Plavix)
снижение чувствительности полового члена
травма спинного мозга
искривление полового члена
Перед использованием помпы вам следует обратиться к врачу.ЭД может быть симптомом множества основных, а иногда и серьезных заболеваний. Лечение этих состояний часто может исправить ЭД.
Поговорите со своим врачом. Некоторые насосы ED доступны без рецепта, но ваш врач может дать рекомендации в зависимости от вашего конкретного состояния. Обязательно сообщите своему врачу о любых других заболеваниях или травмах, которые у вас могли быть, и о любых лекарствах, которые вы принимаете, включая любые другие методы лечения ЭД, которые вы уже пробовали.
Некоторые насосы ED, продаваемые в Интернете и в журналах, могут быть небезопасными или эффективными.Попробуйте выбрать модель с ограничителем вакуума — это предотвратит слишком высокое давление и травмы.
Это может потребовать некоторой практики, но большинство мужчин могут вступать в половую связь с помощью ЭД.
Другие преимущества включают следующее:
более низкий риск осложнений, чем при других методах лечения ЭД
минимальная стоимость после первоначальной покупки
неинвазивное лечение
его можно комбинировать с другими методами лечения ЭД, такими как пероральные препараты
Помпа для ЭД может мешать спонтанности, и некоторым мужчинам это неудобно или неловко.Некоторые мужчины также считают, что им приходится сбривать лобковые волосы у основания полового члена, чтобы сохранить плотное прилегание.
Насос ED обычно считается безопасным, но может вызвать усиление кровотечений у мужчин, которые:
принимают антикоагулянты
страдают серповидно-клеточной анемией
имеют какое-либо заболевание крови, которое вызывает кровотечение или препятствует свертыванию
Потенциально к побочным эффектам относятся:
красных точек, вызванных кровотечением под поверхностью кожи, называемых петехиями
онемение или холод
кожа синеватого цвета
синяки
боль
болезненная эякуляция
Некоторые рекламодатели утверждают, что сделай свой пенис больше.Хотя помпа для ЭД поможет сохранить размер и форму, особенно после операции, она не сделает ваш пенис больше. Использование помпы для ЭД в попытке увеличить половой член может даже привести к травме, предупреждает клиника Мэйо.
Имея надлежащую подробную медицинскую документацию, некоторые поставщики медицинского страхования покроют расходы на помпу ED в определенных обстоятельствах. Однако маловероятно, что вы получите страховое покрытие, если купите его, не посетив врача или не получив диагноза. Перед покупкой помпы для ЭД проконсультируйтесь со своей страховой компанией, чтобы узнать, покрывается ли она, и если да, то какие документы требуются.
.
Признаки неисправного или неисправного аккумулятора переменного тока
Современные системы кондиционирования воздуха состоят из нескольких компонентов, которые работают вместе, обеспечивая холодным воздухом салон автомобиля. Одним из таких компонентов является аккумулятор, также обычно называемый приемником / осушителем. Аккумулятор переменного тока представляет собой металлический контейнер, который действует как фильтр для системы переменного тока. Он заполнен влагопоглотителем — влагопоглотителем. Его цель — отфильтровать любой мусор, который может проходить через систему кондиционирования, и удалить любую влагу, которая может присутствовать в системе.Любые посторонние частицы или влага, которые перекачиваются через систему, могут вызвать повреждение, которое может привести к коррозии, что может привести к более серьезным проблемам, таким как утечки. Вот почему практически каждая система переменного тока использует аккумулятор, поскольку они защищают систему от таких потенциальных проблем.
Когда аккумулятор переменного тока начинает выходить из строя, он обычно показывает несколько предупреждающих знаков. Принятие во внимание этих знаков, чтобы можно было произвести необходимый ремонт, будет иметь большое значение для обеспечения того, чтобы ваша система кондиционирования оставалась чистой, свободной от влаги и функционировала должным образом.
1. Дребезжание во время работы
Одним из первых предупреждающих знаков, что аккумулятор вышел из строя, является дребезжащий звук при включении переменного тока. Аккумуляторы содержат камеры внутри, и дребезжащий звук может указывать на внутреннее повреждение аккумулятора, потенциально вызванное коррозией. Дребезжащий звук также может указывать на то, что фитинг или шланг ослабли или были повреждены, что является более серьезной проблемой.
2. Заметные утечки хладагента
Еще один более очевидный и более серьезный признак отказа аккумулятора — это видимая утечка хладагента.Когда аккумулятор вышел из строя и начинает течь, это приведет к образованию луж хладагента под автомобилем или в моторном отсеке, если утечка будет достаточно значительной. Если проблема не будет решена своевременно, хладагент в конечном итоге полностью вытечет из системы, что полностью отключит кондиционер до тех пор, пока его не заправят.
3. Запах плесени при включенном кондиционере
Еще один признак выхода из строя аккумулятора — появление запаха плесени при включении кондиционера.Если аккумулятор каким-либо образом поврежден или больше не отфильтровывает влагу из системы, образующаяся влага может привести к образованию плесени и плесени в системе кондиционирования воздуха, что приведет к появлению запаха.
Поскольку этот компонент по сути является фильтром, который защищает всю систему от загрязнения, важно заменить или отремонтировать аккумулятор переменного тока, как только будут обнаружены какие-либо проблемы. Если вы подозреваете, что у вас может быть проблема с вашим аккумулятором переменного тока или, возможно, с чем-то еще в системе переменного тока, это то, что профессиональный техник, например, один из YourMechanic, сможет проконсультировать вас и отремонтировать по мере необходимости.
,
