Какое должно быть давление в гидроаккумуляторе 80 литров – Какое давление должно быть в гидроаккумуляторе?
особенности, устройство и принцип работы
Гидроаккумуляторы в системе водоснабжения используются для того, чтобы обеспечить плавное изменение перепадов давления, происходящих во время работы насоса. Их установка дает возможность внедрить в систему датчики давления и реле, которые, в свою очередь, будут управлять работой насоса в автоматическом режиме.
Поскольку вода – несжимаемая среда, отсутствие специальных приспособлений способствует образованию скачкообразных изменений давления в водопроводной системе. При отсутствии специального накопительного гидробака реле давления срабатывало бы в режиме постоянного включения и выключения насоса. Такой процесс в итоге способствует перегреву двигателя, а затем и его окончательной поломке. Установка гидроаккумулятора обеспечивает сокращение числа кратковременных включений и выключений двигателя насосной станции – это очень важно для системы водоснабжения.
Зачем гидроаккумулятор нужен?
Обычно гидробаки предназначены для поддержания постоянного давления в системе водопровода. Они способствуют предупреждению преждевременного износа функциональных элементов насосной системы из-за возможных перепадов давления и разрушительных для системы гидроударов. В случае отключения электрического напряжения в емкости гидробака всегда остается небольшой запас воды.
Особенности устройства современных гидробаков
Сегодня для обеспечения полноценного водоснабжения используют поверхностные или погружные насосы. В зависимости от типа насоса гидробак может иметь горизонтальную или вертикальную компоновку. Конструктивные отличия влияют на способ удаления воздуха из полости для воды. Выбор подходящего агрегата зависит от места расположения насосной станции и мощности насоса.

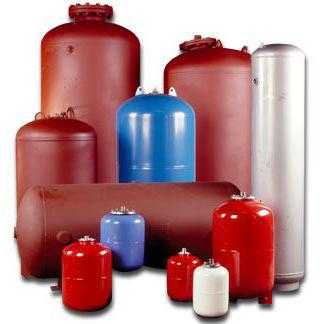

Они могут различаться по видам и размерам, однако всегда имеют одинаковую функцию: накопление и отдача гидравлической энергии, подавление гидроударов и пульсаций, обеспечение корректной работы всей водопроводной системы. По многим критериям гидроаккумуляторы универсальны и поэтому нашли широкое применение во многих отраслях промышленного хозяйства. их используют в сухопутном, морском и воздушном транспорте.
Воздух в насосной системе
Снижение лишних нагрузок происходит благодаря особой конструкции емкости аккумулятора – при помощи специальной подвижной мембраны он разделен на водную и воздушную полости. Давление воздуха в гидроаккумуляторе обеспечивает смягчение гидроударов, неизбежных при работе насосной станции. Кроме того, он поддерживает заданное давление в насосной системе. Но как правильно выбрать устройство? Ведь назначение, настройка и выбор объема гидроаккумулятора играют далеко не последнюю роль в комфортном жизнеобеспечении дома.
Устройство и принцип действия агрегата
Основные части гидроаккумулятора — это:
- Металлический корпус.
- Специальная резиновая мембрана.
- Ниппель, через который воздух попадает в полость бака.
- Воздухоудалительный клапан.
- Фитинг, закрепляющий мембрану.
- Прочие конструкторские детали.
Жидкость, попадающая из скважины в емкость, растягивает резиновую мембрану, вытесняя тем самым воздух, находящийся в полости. Таким образом, давление воздуха в гидроаккумуляторе увеличивается. Когда воздух сжимается до определенной величины, включается датчик давления и реле автоматически отключает насос.
При этом сам воздух оказывает давление на стенки бака и резиновую мембрану, за которой находится вода. Когда мы открываем кран, жидкость, стремясь идти по пути наименьшего сопротивления, направляется наружу под напором. Освобождая емкость, вытекающая вода снижает давление на мембрану. Как только величина давления снизилась до заданной величины, срабатывает другой датчик и реле давления снова включает насос. Этот цикл постоянно повторяется.
Профилактика безотказной работы насосной системы
Рабочее состояние агрегата обеспечивается резиновой мембраной, которая постоянно находится под воздействием жидкости и воздуха. Несмотря на то что резина — эластичный и податливый материал, со временем она может немного деформироваться и тогда давление воздуха в гидроаккумуляторе может немного падать. Поэтому для безотказной работы системы необходимо хотя бы раз в год проводить профилактическую проверку устройства и контролировать, какое давление воздуха в гидроаккумуляторе присутствует в пустом баке.
В случае если присутствующее давление немного превышает допустимую норму, его можно снизить, добавив воздух в полость при помощи обычного автомобильного насоса через специально предусмотренный нипель.
Борьба с образованием воздушных пробок
В любых водопроводных системах обязательно присутствует растворенный в воде воздух. Попадая в накопительную емкость бака, он выделяется и скапливается. Это приводит к образованию воздушных пробок в самых разных частях системы.
Чтобы предотвратить появление воздушных пробок, в конструкции вместительных баков вводят специальные фитинги с клапанами. Технологию отвода лишнего газа принимают для баков вертикального типа от 100 литров — давление воздуха в гидроаккумуляторе, как давление воды в полости емкости, нормализуется. В агрегатах горизонтальной конструкции для удаления ненужного воздуха предусмотрен дополнительный узел трубопровода, включающий канализационный слив, выводной ниппель и шаровые краны.
Для небольших компактных устройств емкостью до 100 литров фитинги и дополнительные узлы не предусматриваются. Отвод лишнего газа и нормализация давления воздуха в гидроаккумуляторах на 24 литра, 50 или 80 литров производится во время ежегодного профилактического осмотра устройства при пустом баке.

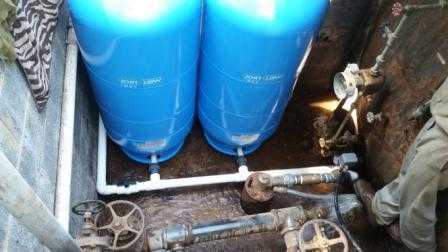

Установка гидроаккумулятора

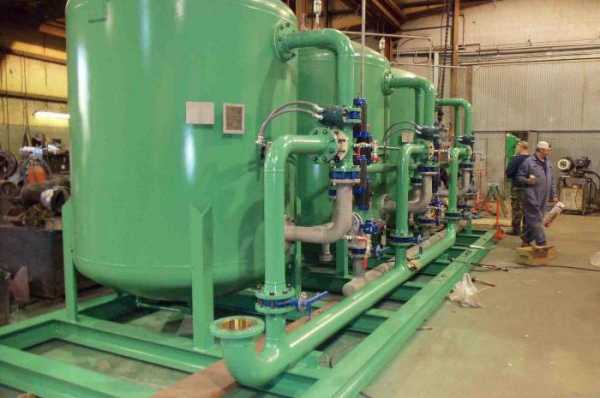

Агрегат подходящей формы подбирают исходя из особенностей технического помещения, в котором он будет установлен. Особое значение конструкции при этом не придают – главное, чтобы габариты помещения и самого устройства обеспечивали его удобное техническое обслуживание. Следует также помнить, что чем ближе к насосу находится гидробак, тем эффективнее будет работа водопроводной системы.
Исходя из того, что гидроаккумулятор работает практически беспрерывно, а мембрана гидробака постоянно подвергается воздействию воды и воздуха, при монтаже этого агрегата следует учитывать необходимый запас прочности, воздействие шума и вибрации.
Чтобы исключить разрушения конструкции, как, впрочем, и помещения, емкость прикрепляется к полу через резиновые прокладки, а соединительные гибкие резиновые переходники от бака к трубопроводу системы – ее неотъемлемая часть.
К водопроводной системе предъявляются особые требования – она должна быть не только стабильной и комфортной в эксплуатации, но и быть надежной и безопасной. Поэтому монтаж гидроаккумулятора следует доверить профессиональным рабочим. При самостоятельной установке система может выйти из строя из-за какой-нибудь, на первый взгляд, незначительной мелочи (например, из-за небольшого несоответствия диаметров трубопровода или плохо отрегулированного давления).
При выборе подходящего гидроаккумулятора необходимо обратить особое внимание на его объем. Ведь именно от этого показателя зависит эффективная и комфортная работа водопроводной системы.
Расчет объема бака
Чтобы правильно рассчитать подходящую емкость гидроаккумулятора, необходимо четко понимать, для каких целей он будет установлен. Его могут использовать, например, для исключения частого включения насоса системы, поддержания необходимого давления при выключении насоса, резервации воды или компенсации пиковых значений во время использования системы.
Если предполагается использование гидроаккумулятора в качестве накопительного резервуара для некоторого количества воды (например, на случай отключения электричества), емкость бака будет зависеть от конкретной ситуации.
В случае если планируется исключить слишком частое включение насоса, необходимо учитывать, что двигатель всасывающего устройства не должен запускаться чаще одного раза в минуту. В бытовых условиях обычно используются насосы со средней производительностью 30 л/мин, поэтому гидробак емкостью 50-80 литров вполне может справиться с поставленной задачей. Для производственных целей потребуется более вместительный гидроаккумулятор для систем водоснабжения. Давление воздуха в таком устройстве будут иметь уже совершенно другие показатели.
Для компенсации пиковых значений расхода воды следует учитывать характеристики ее потребления в домашнем хозяйстве или производственном процессе.
Расчет давления воздуха в гидроаккумуляторе насосной станции
Однако как правильно рассчитать требуемое значение давления воздуха в гидробаке и каково его минимально необходимое или предельно допустимое значение?
Чтобы подсчитать, какое давление воздуха в гидроаккумуляторе насосной станции необходимо для данного строения, следует ориентироваться на высоту подъема воды в метрах. Есть специальная формула расчета давления в гидробаке:
Ратм. = (максимальная высота + 6) / 10, где Ратм. – это минимально допустимое значение давления воздуха в гидробаке, а максимальная высота — наивысшая точка водозабора, измеряемая в метрах.
Если по факту давление в устройстве окажется меньше полученного показателя, то жидкость просто не будет подниматься в верхние участки водопроводной системы частного дома или производственного помещения.
Какое значение давления воздуха должно быть в гидробаке
В обычных бытовых условиях подходят стандартные заводские настройки, обычно они составляют 1,5 атмосферы. В принципе, давление не зависит от емкости бака, поэтому давление воздуха в гидроаккумуляторе на 50 литров будет таким же, как и давление воздуха в гидроаккумуляторе 80 литров или 150 литров. Изменения этого параметра может происходить за счет технических характеристик мембраны, которые будут указаны в паспорте агрегата.
Если гидробак планируется использовать в комплексе с насосом, то значение давления в нем должно соответствовать нижнему пределу включения насоса. Не стоит забывать, что накопительная емкость гидробака всегда заполнена жидкостью минимум на треть. Нижние и верхние пределы включения/выключения насоса регулируются при помощи настроек реле давления.
Проверка давления в гидробаке

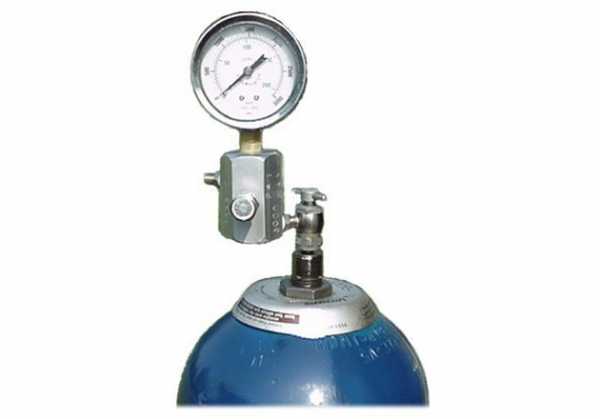

Обычно для проверки давления используют самый обычный манометр. Это может быть электронное, механическое или пластиковое приспособление. Известно, что даже незначительные отклонения давления оказывают отрицательное воздействие на работу водопроводной системы. Поэтому основное требование к манометру – точность и минимум погрешностей.
Если в полости гидроаккумулятора присутствует небольшое количество воздуха, значит, резервуар заполнен водой. Однако разница между давлениями воздуха в опустошенном или заполненном гидробаке может быть весьма существенной. Поэтому, чтобы определить действительное значение давления воздуха в гидроаккумуляторе, его измеряют только после слива всей воды.
Подведем итоги
Вышеизложенная информация служит своеобразной инструкцией при выборе подходящего гидроаккумулятора. Руководствуясь предложенными данными, несложно определить, какое давление воздуха в гидроаккумуляторе на 50 литров, 80 или 150 литров потребуется для конкретной водопроводной системы. Более того, правильно подобранный гидробак обеспечит максимально комфортную и эффективную эксплуатацию водопроводной системы, продлит срок службы насоса и технологических узлов системы, послужит необходимым резервуаром воды при сбоях электроэнергии, сгладит пиковые перегрузки системы и разрушительные гидроудары.
fb.ru
как передается, питание, препараты, способы
Причины отклонения от нормы показателя АД
Многие годы безуспешно боретесь с ГИПЕРТОНИЕЙ?
Глава Института: «Вы будете поражены, насколько просто можно вылечить гипертонию принимая каждый день…
Читать далее »
Определение артериального давления продолжает оставаться одним из наиболее важных измерений во всех областях медицины.
НАШИ ЧИТАТЕЛИ РЕКОМЕНДУЮТ!
Для лечения гипертонии наши читатели успешно используют ReCardio. Видя, такую популярность этого средства мы решили предложить его и вашему вниманию.
Подробнее здесь…
Необходимость измерения АД
Гипертония — фактор риска появления ИБС, инсультов и почечной недостаточности. Предупреждение, выявление, оценка и лечение высокого АД затрагивает понятие предгипертонии, то есть состояния, при котором люди живут с артериальным давлением на уровне предела. Такое состояние наблюдается у четверти взрослого населения. Нормальное артериальное давление у пациентов с диабетом или болезнью почек и использованием антигипертензивной терапии должно быть на определенном уровне.
Стандартом измерения всегда были показания, полученные врачом с использованием ртутного сфигмоманометра и фонендоскопа. Однако есть доказательства того, что эта процедура может привести к тому, что можно диагностировать АД, которое может быть нормальным в условиях клиники, но повышается в других случаях у некоторых людей. Есть 3 причины для этого:
- неточности в методах, части из которых можно избежать;
- вариабельность показателя;
- тенденция увеличиваться у взрослых в присутствии врача.
Что такое давление?
Давление человека — это та сила, которая проталкивает кровь через сосуды к органам и тканям.
Это та энергия, без которой невозможно снабжать каждую клеточку организма кислородом и питательными веществами, а также удалять отходы обмена веществ.
Сама кровь несет в себе ряд других свойств, в том числе поддержание оптимальной температуры тела. Она также осуществляет опосредованную защиту от травм тканей, кровотечения. Но что же заставляет кровь создавать давление в наших артериях? Ответ прост: именно сердце создает необходимое кровяное давление, вытесняя кровь, когда оно сжимается с каждым ударом. АД тем не менее не может быть создано одними только сокращениями сердца.
Причины возникновения
Наш круг кровообращения является весьма интересной фигурой. Закон физики приводит к тому, что все создано для помощи кровотоку.
Кровь течет по причине разницы в давлении в начале и конце сосудов. Наше кровяное давление самое высокое в начале своего пути от сердца, когда кровь входит в аорту, и самое низкое в ветвях артерий. Эта та разница, которая заставляет кровь двигаться в организме.
Без насоса вода не будет течь. Свойства шланга также влияют на давление воды. Аналогичные принципы применимы к кровотоку.
У здорового человека состояние стенок артерий влияет на нормы артериального давления. При снижении упругости стенок сосудов этот показатель крови будет падать намного быстрее.
Таким образом, в то время как сердце создает максимальное давление, состояние артерий поддерживает артериальное давление на уровне нормы. Сужение артерий блокирует кровоток в целом или локально, что приводит к инсульту или инфаркту.
Когда давление манжеты останавливает пульс, это дает верхнюю цифру 140. Показание для нижней границы — 90.
Цифры выражаются в единицах, необходимых для перемещения ртути в трубке против силы тяжести в традиционных манометрах. Поэтому единицей измерения АД является миллиметр ртутного столба (мм рт. ст.).
Фонендоскоп — еще одно из устройств, используемых в медицине. Он идентифицирует точный момент, когда импульсный звук возвращается, в то время, когда манжета медленно ослабевает. С помощью фонендоскопа и манометра измеряются показания АД.
Медработники определяют систолическое и диастолическое давление в норме у взрослого, например, «140 на 90».
Первая цифра появляется при сокращении сердца, в то время как нижняя — во время промежутка между ударами сердца. Эти значения необходимы для установки правильного диагноза.
Цифры нормального кровяного давления: не более 120 мм рт. ст. на 80 мм рт. ст. Какое нормальное давление у человека, определяется возрастом, полом, массой и индивидуальными особенностями. Кардиологи не говорят о нормальном диапазоне. Вместо этого, они работают над тем, когда АД следует считать слишком высоким, на сколько оно должно увеличиваться во время медицинских исследований.
Этот показатель характеризуется выраженными краткосрочными колебаниями и колебаниями в течение длительного времени. Какое давление считается высоким, продемонстрировано в следующей таблице.
| Нормальное | 120 и менее | 80 и менее |
| Предгипертония | 120–139 | 80–89 |
| Высокое | 140–159 | 90–99 |
| Высокое (гипертоническая болезнь) | 160 и выше | 100 и выше |
| Гипертонический криз (требуется неотложная помощь) | Выше 180 | Выше 110 |
Клиницисты утверждают, что при давлении крови выше 115/75 мм рт. ст. каждый подъем на 20/10 мм рт. ст. удваивает риск развития заболеваний сердца.
Любой человек в возрасте 60 лет с гипертонией должен стремиться к цифрам менее 150/90 мм ртутного столба.
Соотношение пульса и давления
Пульс, или частота сердечных сокращений, — это количество ударов сердца за минуту. Определение его свидетельствует о состоянии сердца и сосудов. Рост ЧСС (частоты сердечных сокращений) не означает, что АД повышается с той же скоростью.
Для людей с высоким АД подсчет пульса не заменит измерения этого параметра. Нормальное давление и пульс — показатели работы сердца, между которыми существует взаимосвязь.
Даже если сердце увеличивает ритм, здоровые кровеносные сосуды расширяются, чтобы позволить большему количеству крови проходить более свободно. Во время тренировок сердце ускоряет сокращения, так что кровь может «добраться» до мышц. Чаще всего, при учащении биения сердца вдвое, давление может повыситься лишь незначительно.
Определяя давление и пульс, можно измерить сердечно-сосудистую активность и сколько потребляет кислорода миокард, но это не является заменой для измерения АД.
При измерении пульса до, во время и после физической активности можно увидеть, что пульс будет увеличиваться в течение тренировки. Давление также будет повышенным. Чем больше силы и энергии требует физическая активность, тем больше ваш пульс будет учащаться. После прекращения тренировки в любом возрасте пульс не сразу возвращается к нормальному уровню. Чем больше нагрузка, тем медленнее пульс вернется в норму. Поэтому давление и пульс — два параметра, определяющие состояние ССС.
Рекомендации врачей для людей любого возраста состоят в следующем. Чтобы сохранить идеальное состояние сердца и сосудов:
- поддерживайте оптимальный вес тела;
- используйте диету, богатую фруктами, овощами и молокопродуктами;
- сократите потребление натрия (соли) в рационе;
- делайте упражнения минимум 3 раза в неделю;
- уменьшите или отмените употребление алкоголя.
Все эти меры приведут к тому, что АД останется стабильным в любом возрасте и не будет превышать нормальные цифры.
sindrom.lechenie-gipertoniya.ru
Какое давление выдерживает гидроаккумулятор. Какое давление должно быть в гидроаккумуляторе
Опубликовано: 02.06.2010 | |Гидроаккумулятор (расширительный мембранный бак )
служит для поддержания давления в напорной системе водоснабжения, и при
использовании совместно с реле давления позволяет создать
Дополнительные функции, которые выполняет гидроаккумулятор, следующие:
Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
Обеспечение минимального запаса воды
Ограничение повторно-кратковременных включений насоса.
Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления
и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не
может работать корректно, поскольку мгновенное изменение давления в
системе (в момент открытия крана, отключения или подключения новых
потребителей, включения или выключения насоса и т.п.) вызывало бы
постоянное срабатывание реле. А это, в свою очередь, ведет к
нестабильности подачи, перегреву или поломке электродвигателя, поломке
Так как Вода практически не
сжимаема, то включение насоса в системе с реле давления, но без
гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе
и реле тут же среагировало бы на это и отключило насос. С другой
стороны, при открытии крана давление тут же упало бы и реле
среагировав, включило насос.
Коэффицент
сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды
(напора, создаваемого насосом) практически не вызывает изменения её
объема (это сотые доли процента). Поэтому давление менялось бы в
системе с большой скоростью, что вызывало бы постоянное срабатывание
реле.
Надо четко уяснить, что гидроаккумулятор никакого давления не создает
и потребителю воду сам не качает — все это делает насос! Он только
поддерживает то давление жидкости, которое в нем создано насосом и
подает воду в тот момент времени, пока открыт кран потребителя и насос
не включился. Например вопрос – «Какой объем гидроаккумулятора мне
нужен если у меня два душа?» не совсем корректен. Потому что при
пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса ,
а затем все оставшееся время пользования воду подает только насос! И
остановится он только после того, как все краны перекроются и давление
в баке поднимется до давления выключения.
Иногда
бывает так, что насос выключается даже в то время, когда потребители
пользуются водой. Однако такой режим работы нежелателен (поскольку
через короткое время насосу опять придется включиться) и говорит о том,
что подбор насоса и/или настройки всей системы выполнены неправильно (в
большинстве таких случаев надо изменить настройки реле давления).
Любой гидроаккумулятор
разделен мембраной на две полости – воздушную и водяную. За счет подачи
воды под давлением в водяную полость бака, мембрана расширяется и
сжимает воздух в воздушной полости. Тем самым мембрана уравновешена
давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор,
пока насос не отключится по уставке реле давления (давление отключения
насоса). В момент начала расхода воды, воздух давит на мембрану, тем
самым, выталкивая воду из гидроаккумулятора. Давление воды медленно
падает и при достижении давления включения насоса, реле замкнет
контакты и насос запустится. Такова принципиальная схема автоматической
работы насоса совместно с гидроаккумулятором и реле давления.
Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса!
Причем
давление воздуха нужно измерять только на отключенном от системы баке
(без давления воды). Давление воздуха нужно регулярно контролировать и
по необходимости приводить в норму, это заметно продлит жизнь мембране.
С этой же целью не рекомендуется делать перепад давления между
включением и выключением насоса слишком большим. Оптимальным является
перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают)
мембрану, тем самым уменьшая её срок службы, и более того, большие
перепады давления не комфортны при пользовании водо
vniiam.ru
Гидроаккумулятор для водоснабжения VT 080 синий 80л. в Краснодаре (Гидроаккумуляторы)
Какой выбрать объем гидроаккумулятора (статья)

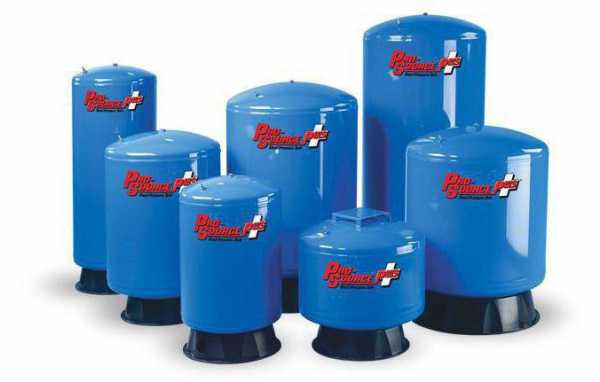

Какой тип гидроаккумулятора выбрать?
Гидроаккумуляторы бывают вертикальные и горизонтальные. Название полностью характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа? Здесь мы рекомендовали бы обратить внимание на метод удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоотделительного клапана.
В гидроаккумуляторах горизонтального типа удаление воздуха можно сделать с помощью дополнительного участка трубопровода, состоящего из выводного воздушного ниппеля, шарового крана и слива в канализацию. При этом стравливать скопившийся воздух следует периодически раз в месяц. Гидроаккумуляторы маленьких объемов не оснащены воздухоотделительным ниппелем. Поэтому выбор их типа осуществляется исключительно удобностью компоновки в Вашем помещении. Удаление скопившегося в них воздуха осуществляется периодическим полным опораживанием. Для этого в схеме трубопровода можно предусмотреть дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим гидроаккумулятором можно просто путем переодического (раз в неделю) отключения электропитания установки и стравливания скопившегося воздуха через кран умывальника или душа или другой точки водоразбора, наиболее близко расположенной к гидроаккумулятору. Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть выключить электропитание насоса, открыть кран холодной воды, полностью слить воду, закрыть кран и включить электропитание насоса. И так два или три раза подряд.
Как подобрать размер гидроаккумулятора?
Правильный подбор гидроаккумуляторов для систем индивидуального водоснабжения достаточно сложен. Существует большое количество исходных данных, которые необходимо учитывать. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать еще и субъективные факторы. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случиться, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?
Отметим, что до настоящего времени, по нашему мнению, никаких методик выбора размеров гидроаккумуляторов в России не было. Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, слишком разные требования у людей к таким системам. Мы предлагаем Вам методику подбора объема гидроаккумулятора, в основу которой положен международный метод расчета UNI 9182.
Начнем с того, что если у Вас в доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с гидроаккумулятором 24 литра. Смело покупайте ее. Она оптимальна в тех случаях, когда число постоянно проживающих людей в доме до четырех человек. Даже если Вам потребуется в перспективе увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы водоснабжения еще один гидроаккумулятор объемом 24 литра.
Если у Вас дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях Вам достаточно гидроаккумулятора объемом 50 литров.
Методика же расчета предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.
1. Определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек разбора в Вашем доме и укажите количество каждого вида оборудования.
2. Заполните таблицу 1. Ее вторая колонка представляет собой таблицу коэффициентов частоты использования каждого вида оборудования (Сx). В третьей колонке укажите количество устройств каждого вида оборудования в Вашем доме (n). В правой колонке таблицы умножьте значение Сх на n. Просуммируйте значения этой колонки. Вы получите суммарный коэффициент потребления воды Вашего дома.
Например, если у Вас в доме туалет, душ, кран в раковине, кран на кухне (каждого устройства по одному), то Ваш коэффициент потребления равен Су= 3+2+6+2=13. Ближайшее значение Су в таблице равно 12, следовательно Вам для нормального функционирования системы водоснабжения дома необходимо обеспечить максимальный расход около 36 литров в минуту.
4. Для определения объема гидроаккумулятора надо решить, сколько раз в час (а) допускается включение гидроаккумулятора при максимальной интенсивности потребления. Нормальным считается 10-15 раз в час. Требуется также назначить пороги срабатывания реле давления станции водоснабжения (Рmin и Рmax). Нижний порог Рmin для двухэтажных домов обычно равен 1,5 бар, а верхний порог Рmax — 3 бар.
Тогда, для определения объема гидроаккумулятора надо воспользоваться следующей формулой:
Какое первоначальное давление воздуха должно быть в гидроаккумуляторе? Если Вы установили гидроаккумулятор в подвале, то его минимальное значение легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки Вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров, потом прибавить к этому значению 6 и разделить на 10. Вы получите необходимое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13 / 10 = 1,3 атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. В противном случае вода из него не будет поступать на второй этаж Вашего дома. Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Обычно завод-изготовитель сам устанавливает давление воздуха в размере 1,5 атм., но может случиться так, что давление воздуха в купленном Вами гидроаккумуляторе будет другое. Следует первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости увеличить его с помощью автомобильного насоса.
Рекомендации по назначению порогов срабатывания реле давления систем водоснабжения индивидуального дома
Разница порогов срабатывания Рmax — Рmin определяет величину объема воды, выдаваемого гидроаккумулятором системы водоснабжения. Чем больше эта разница, тем более эффективней работа гидроаккумулятора, но мембрана в этом случае нагружается сильнее и может разорваться.
Значение Рmin (давление включения насоса) определяется исходя из значения гидростатического давления (высоты воды) в системе водоснабжения Вашего дома. Например, если высота труб в Вашей системе равна 10 метрам, то тогда давление водного столба будет равно 10 метрам, что равно давлению 1 бар.
Каким должно быть минимальное значение давления Рmin? Давление воздуха в камере противодавления гидроаккумулятора должно быть равно гидростатическому, то есть в нашем случае 1 бар. Нижний порог срабатывания Рmin тогда должен быть несколько больше (на 0,1 бара) давления воздуха в гидроаккумуляторе.
Однако нам надо, чтобы система работала устойчиво. Наиболее критичной, с точки зрения стабильности работы, является наиболее высокая точка разбора (например кран или душ на верхнем этаже). Кран работает нормально, если перепад давления в нем не менее 0,5 бара.
Следовательно, давление должно быть 0,5 бара плюс значение гидростатического давления этой точки. Таким образом, минимальное значение давления газа в гидроаккумуляторе равно 0,5 бара плюс значение приведенного гидростатического давления в точке расположения гидроаккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения гидроаккумулятора). В нашем случае, если гидроаккумулятор расположен в низшей точке системы водоснабжения, то минимальное значение газа в нем следует назначить 1 бар + 0,5 бара = 1,5 бара, а порог срабатывания (включения) насоса Рmin = 1,5 + 0,1 = 1,6 бара. Если гидроаккумулятор расположен в верхней точке, а датчик давления в нижней точке системы, то давление газа в гидроаккумуляторе следует назначить 0,5 бара, а порог включения насоса Рmin = 1,6 бара.
При назначении верхнего порога срабатывания системы автоматического водоснабжения необходимо учитывать несколько моментов, в первую очередь напорную характеристику насоса. Значение напора, создаваемого насосом в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако необходимо учитывать:
1. В характеристиках насоса указаны максимальные параметры без учета гидравлических сопротивлений трубопроводов
2. Напряжение в электрической сети часто не соответствует номинальному 220 В
3. При максимальных значениях напора расход насоса минимален и Ваша система будет заполняться очень долго
4. При длительной эксплуатации характеристики насоса уменьшаются
Учитывая вышесказанное, мы рекомендуем назначать величину верхнего порога срабатывания на 30% ниже, чем максимальное значение напора Вашего насоса.
Однако первоначальным моментом при определении верхнего порога срабатывания является высота Вашего дома, вернее, высота системы водоснабжения. Чтобы определить величину верхнего порога срабатывания, прибавьте к высоте Вашей системы водоснабжения 20 метров и разделите на 10. Вы получите давление верхнего порога срабатывания, выраженное в барах.
В бытовых системах водоснабжения рекомендуют назначать разницу между нижним и верхним порогами срабатывания в размере 1-1,2 бара. Это наиболее приемлемые значения.
Указания по монтажу
1. Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором бак будет защищен от механических повреждений, вибраций и атмосферных воздействий.
2. К верхнему патрубку бака рекомендуется присоединить группу безопасности, включающую предохранительный клапан, воздухоотводчик и манометр
3. Подключающий трубопровод должен подходить к баку снизу..
4. Пример установки мембранного бака показан на рисунке.
5. Перед сдачей системы в эксплуатацию система подлежит гидравлическому испытанию. Каждый гидроаккумулятор проходит заводское испытание давлением, в 1,5 раза превышающее рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин. Если при гидравлическом испытании системы предусматривается превышение параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен.
6. Перед монтажом бака необходимо проверить манометром давление мембраны.
Указания по эксплуатации и техническому обслуживанию
При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки. В случае отклонения от расчетных данных, давление следует откорректировать.
В случае необходимости в замене мембраны, работы надлежит выполнять в следующей последовательности:
перекрыть участок системы, на котором находится бак, и слить с него воду;
отсоединить бак от подводящего трубопровода;
разболтить контрфланец и снять его;
через открывшееся отверстие бака вынуть мембрану;
продуть внутреннюю полость бака сжатым воздухом;
подготовить к установке новую мембрану, для чего присыпать его наружную поверхность тальком;
установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака;
установить на место контрфланец и заболтить его;
произвести подкачку воздуха газовой подушки до расчетного значения, и присоединить бак к системе.
Все статьи
Характеристики гидроаккумулятора для водоснабжения VT 080 синий 80л.
- — Страна производитель: Китай
bizorg.su
