Как сделать вентиляцию на кухне в квартире: вытяжка, воздуховоды

Содержание статьи:

Во время приготовления пищи и мытья посуды в воздух кухни выделяются жар, запахи и влага. Если кухонная вентиляция не работает, они распространяются в жилые помещения. О каком уюте может идти речь, если в доме постоянно витают ароматы борща и котлет!

И хозяева задаются вопросом «как сделать вентиляцию на кухне в квартире?».

Тонкости работы кухонной вентиляции

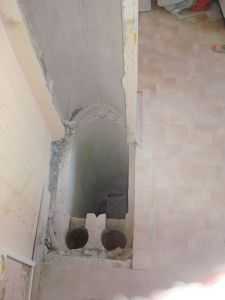

разбитая вентиляционная шахта на кухне

Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников. От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

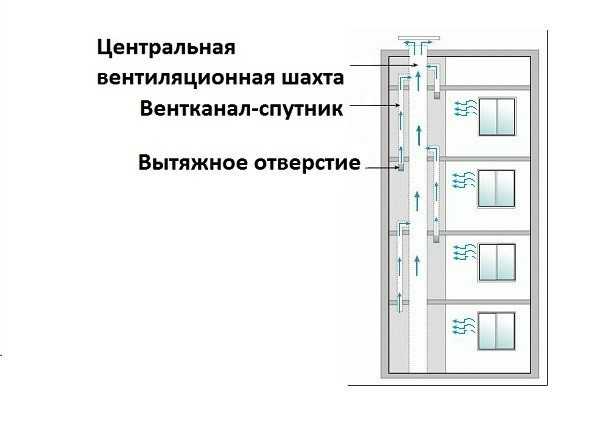

Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

В остальное время жильцы страдают от:

повышенной влажности;
нехватки кислорода;
повышенного уровня углекислоты;
развития плесени;
распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

приток свежего воздуха;
выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Проверка общедомовой вентиляции

вентиляция работает

Восстановить вентиляцию на кухне в некоторых случаях можно самостоятельно. Общая вентиляционная система есть в каждом доме, но зачастую она совершенно не работает.

Как проверить работу вентиляции на кухне:

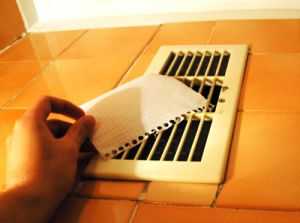

Взять листочек тонкой бумаги с ладонь величиной и приложить к вентиляционной решетке. Если он удерживается и не падает – значит, вентиляция на кухне работает, и вы напрасно беспокоитесь;

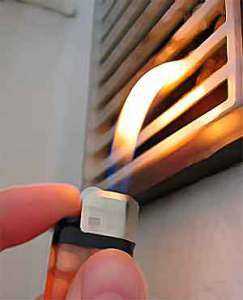

Зажечь спичку и поднести к решетке. Если язычок пламени потянется в вентканал, значит с кухонной вентиляцией все в порядке. Проверка вентиляции на кухне на фото. Когда язычок удерживается вертикально – вентиляция кухни не работает. А если пламя наклоняется в кухню, значит в системе вентиляции обратная тяга. Этим способом никогда не пользуются профессионалы, так как в вентканалах могут скапливаться горючие газы.

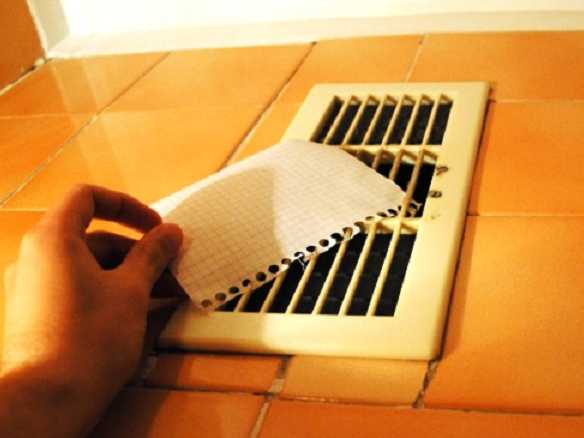

приложите к решетке листок бумаги

Безопасный метод проверки вентиляции на кухне изображен на фото.

Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забита пылью и жиром, что не пропускает воздух). После чего вставить в вентиляционное отверстие на кухне щетку на длинной ручке и прочистить воздуховод насколько достанете.

Прочищать из кухни всю вентиляционную шахту жильцам и самостоятельно ее восстановливать категорически запрещено. Это работа управляющей компании. Вызываются специалисты с оборудованием и навыками. Иногда достаточно снять птичье гнездо с выступа вентиляции и тяга на кухне волшебным образом появляется.

Но случается, что соседи просто разбирают свою часть выступа для вентиляции на кухне, чтобы получить дополнительное место для кладовки. Тогда придется сооружать вентиляцию на кухне своими руками.

шахта задекорирована под этажерку

Разумное решение декорирования выступа для вентиляции кухни на фото.

Хорошая мебель скрывает недостатки кухни с выступом для вентиляции на фото.

Как обеспечить приток воздуха в квартиру

Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:

оконные приточные устройства;

стеновые приточные устройства.

Установку оконного клапана придется доверить специалистам. А монтаж стенового приточного клапана под силу любому домашнему мастеру.

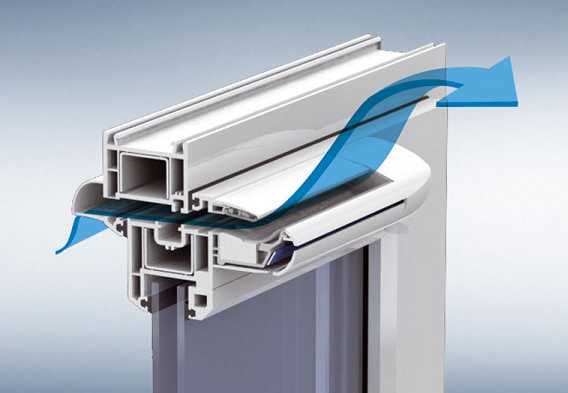

Оконный приточный клапан вентиляции

Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.

Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном, никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.

Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.

К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.

Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.

Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.

Стеновой приточный клапан вентиляции

устройство приточного клапана

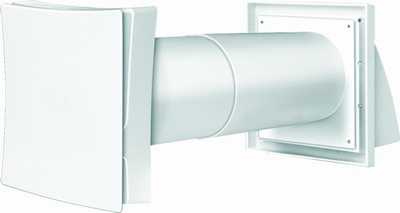

Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.

Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.

Другие плюсы стеновых клапанов:

не использует электричества;
поглощает шум;

имеет небольшой размер и приятный дизайн;
легко и быстро монтируется.

Существуют стеновые клапана с фильтрацией воздуха и автоматической подачей воздуха, основанной на гидрорегуляции. Интенсивность подачи воздуха можно регулировать и вручную, закрывая или приоткрывая шторку.

Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.

Установка стенового приточного клапана

Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:

В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;

Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
В заранее размеченных местах делаются отверстия под крепеж корпуса;
Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.

Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

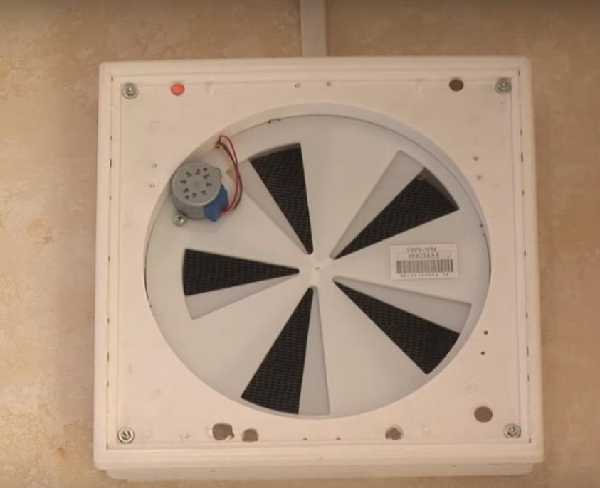

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
издаваемый шум – от 40 до 70 децибел;
безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
наличие жировых фильтров;
наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению. Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные – 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

strojdvor.ru

особенности и подготовка к монтажу

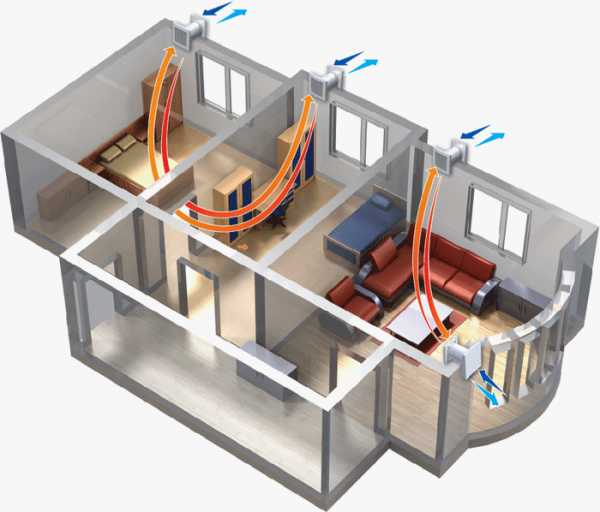

Современная квартира представляет собой герметичное помещение благодаря высокотехнологичным строительным материалам, специальной конструкции оконных профилей, дверных блоков. Всё это в совокупности призвано максимально снизить проникновение шума, пыли и сквозняков. Однако вместе с тем естественная вентиляция в квартире не всегда эффективна.

Организация различных вентиляционных систем

Наряду с такими совершенными конструкциями окон и дверей всё же есть пути обеспечения притока воздуха без дополнительных затрат. Прежде всего, необходимо позаботиться о мелочах, а именно:

при выборе межкомнатных дверей, следует отдавать предпочтение моделям, которые предполагают наличие щели над полом, при этом достаточное расстояние составляет 2-3 см;
вентиляция в квартире естественным путём обеспечивается всевозможными отверстиями в дверях, которые при желании декорируются решётками, а также специальными приточными щелями в оконных профилях.

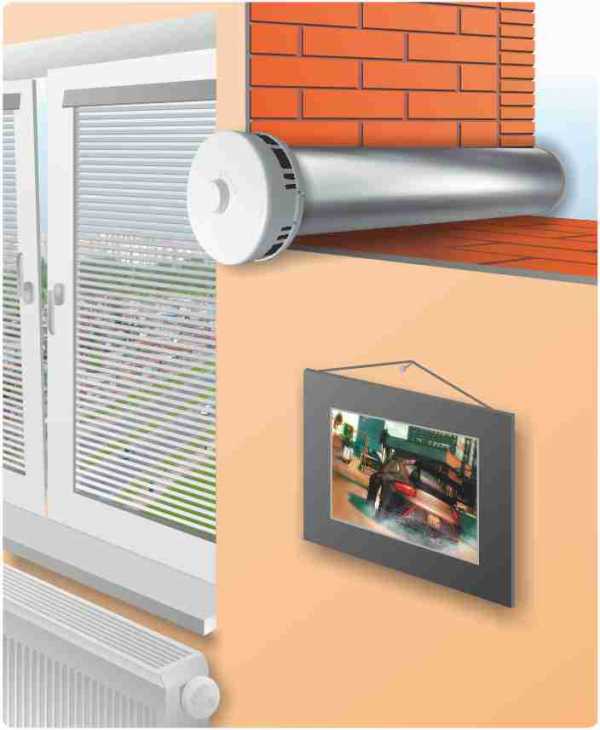

Вентиляция в стене квартиры обустраивается чаще всего на кухне. Такое решение просто необходимо из-за постоянно повышенной температуры воздуха, а также присутствия различных запахов, с которыми порой не в состоянии справиться стандартная вытяжка над плитой. Данный вид вентиляционной системы подразумевает использование приточных клапанов, которые встраиваются в стену. Существуют устройства с гибким воздуховодом, а также с жёсткой конструкцией.

Чаще всего такой клапан встраивается под батареей, что позволит в зимнее время дополнительно прогревать поступающий воздух. Также данное решение способно скрыть вмонтированное в стену устройство, чтобы не портить общее восприятие интерьера кухни. Система вентиляции в квартире должна быть эффективной, иначе велик риск образования грибков и плесени, что может вредить здоровью домочадцев.

Организация циркуляции воздуха в санузле не менее важна, поэтому данные помещения также снабжаются дополнительными элементами, обеспечивающими приток и отток воздуха. Нередко ввиду повышенного уровня влажности устанавливается принудительная вентиляция в квартире. Речь идёт о встроенных вентиляторах. Устройства такого типа срабатывают при включении света или от автоматического датчика, который самостоятельно определяет время начала и продолжительность работы вентилятора.

Важно правильно подобрать прибор, чтобы избежать появления шумового эффекта во время его работы. Производительность отдельных моделей довольно высока. Так, есть вентиляторы, способные прогонять 2-3 куб. м. в час. Устройство вентиляции в квартире подразумевает необходимость выбора подходящего прибора с учётом наиболее подходящих параметров. Первым делом, обращается внимание на потребляемую мощность. Но следует учесть, что устройства с изначально тихим ходом более энергозатратны ввиду расхода части электроэнергии на работу узла, скрадывающего лишний шум.

Перед тем, как начинать обустройство принудительной вентиляции, следует проверить, эффективна ли естественная вытяжная вентиляция в квартире. Это делается посредством полоски бумаги, которая располагается в непосредственной близости к имеющимся вытяжным вентиляционным решёткам (такие во время строительства многоэтажных домов закладываются в проект общей вентиляционной системы и располагаются в санузле и на кухне).

О том, достаточно ли качественно вентилируется помещение, можно судить по движению полоски бумаги. Если движение слабое или его вовсе нет, можно приступать к созданию собственного проекта по оборудованию дополнительной вентиляционной системы.

Подготовка к монтажу

Организация вентиляции в квартире всегда начинается с расчёта кратности воздухообмена. Данный параметр определяет количество притока и оттока воздуха. Расчёты производятся для каждой отдельной комнаты. В расчёт берётся площадь помещения, количество жильцов, а также наличие или отсутствие курящих среди жильцов.

Нормы вентиляции в квартире составляют порядка 70 куб. м. в час на человека. Однако эта цифра подразумевает здоровый образ жизни домочадцев, то есть — отсутствие курильщиков. В противном случае требуется расход воздуха до 150 куб. м. в час.

Расчёт вентиляции в квартире должен учитывать также личные пожелания жильцов. Некоторые предпочитают более прохладный и непременно регулярно поступающий свежий воздух. Для этого потребуется увеличить кратность воздухообмена до 300 куб. м. в час.

Если предположить, что спальня рассчитана на двух человек, то с учётом площади, которая, к примеру, составляет 30 кв. м., смена воздуха выполняется до десяти раз в час, что является излишеством. Поэтому, приняв во внимание всевозможные факторы, можно остановиться на значении 150 куб. м. в час. Судить о том, правильная вентиляция в квартире или нет, можно по результатам: наличие свежего воздуха без образования в помещении сквозняков говорит в пользу вентиляционной системы.

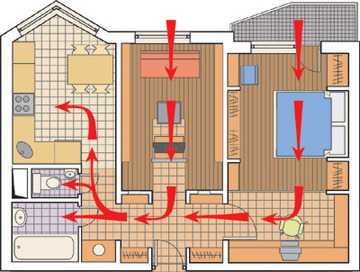

Установка вентиляции в квартире подразумевает также равенство объёмов приточного и вытяжного воздуха. Это сведёт к минимуму образование сквозного движения потоков воздуха. Различные помещения требуют обеспечения разного баланса. Если в таких комнатах, как спальня и зал, приток воздуха на треть должен превышать его вытяжку, то на кухне и в санузле ситуация обратная, и вытяжка должна работать интенсивнее. Коридор вовсе не требует притока воздуха за счёт регулярно открываемой входной двери. В итоге проектирование вентиляции в квартире базируется на полном равенстве объёмов приточного и вытяжного воздуха.

Предварительно составленная схема вентиляции в квартире позволит сориентироваться, где требуется обустраивать вентиляционные каналы или приточные клапаны. Необходимо учитывать приблизительную траекторию движения приточного воздуха. Так, холодный воздух непременно опустится вниз, а прогретый, тёплый воздух поднимется вверх. Вытяжное отверстие естественного типа не формирует струи воздуха, а лишь забирает естественным путём имеющиеся потоки. В случае с приточно-вытяжной системой благодаря работе вентилятора производится принудительный отток отработанного воздуха.

Особенности монтажа

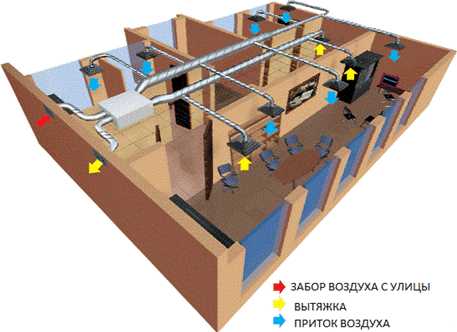

Решая задачу, как сделать вентиляцию в квартире, следует правильно выбрать место для установки оборудования. Как правило, вентиляционное устройство располагается в прихожей, на кухне или на балконе. Это позволяет максимально снизить распространение шумового эффекта в жилые комнаты, в особенности — в спальню. Монтаж вентиляции в квартире может осуществляться двумя путями:

посредством наборной конструкции;
устанавливается готовая конструкция со встроенным фильтром, калорифером или, что ещё лучше, — с рекуператором.

Последний из указанных вариантов обладает высокой эффективностью благодаря особенностям конструкции: приточный воздух получает тепло от вытяжного, уже прогретого воздуха. Это позволяет в значительной мере экономить расходы электроэнергии на обогрев в зимнее время года. Также рекуператор исключает возможность смешивания двух потоков воздуха за счёт отдельных каналов. Более выигрышным вариантом является расположение приточного воздухораспределителя в непосредственной близости к наружной стене, а вытяжка организовывается в глубине квартиры.

oventilyatsii.ru

Как сделать вентиляцию

Психология человека устроена так, что на большинство нормально работающих вещей внимания не хватает. Но стоит чему-то забарахлить – начинаем искать причины, о которых стоило позаботиться ранее. Вот так и с вентиляцией квартиры: после установки стеклопакетов и утепления квартиры стало как-то некомфортно, постфактум нужно принимать меры.

В современном многоквартирном доме, неважно, старый совковый вариант 70-х годов или новостройка, система приточно-вытяжной вентиляции обеспечена проектом здания. Плохо или хорошо, но она всегда работает, если проектантом не допущены грубые ошибки при учете особенностей климатического пояса и направления розы ветров. Но в некоторых случаях стоит сделать изменения в системе вентиляции квартиры своими руками.

Сделать изменения в работе системы вентиляции квартиры стоит только при наличии веских причин:

Резкое снижение уровня комфорта, ощущение духоты, повышенная влажность в помещении квартиры;
Систематически в туалете, кухне или ванной квартиры возникают очаги сырости или конденсата, в окнах запотевают стекла;
В квартире появились нехарактерные и неприятные запахи.

Важно! Если вы планируете провести серьезный ремонт квартиры с утеплением внешних стен или заменой старых деревянных окон на новые, стоит задуматься о дополнительной проверке работы вентиляции, и как сделать модернизацию вентиляции в квартире.

Почему необходимо модернизировать вентиляцию

Чтобы чувствовать себя «в своей тарелке», человеку необходимо не просто какое-то минимальное количества воздуха, не просто 30 кубов в час, ему нужен микроклимат. И обеспечить его сложнее, чем избавиться от конденсата на кафельной плитке ванной или окнах квартиры. При стандартных 21% кислорода в воздухе будете себя чувствовать неплохо, при 20% — сносно, но уже при 18% появится сильнейшая головная боль, мгновенная утомляемость, далее сделать ничего нельзя, человек теряет сознание, при 7% — погибает.

Микроклимат – это, прежде всего, комфорт дыхания, тепло или прохлада, и необходимый уровень влажности воздуха. Неумелое обращение с вентиляцией квартиры ведет к нарушению любого из трех компонентов.

Как сделать вентиляцию в квартире

В большинстве случаев хозяевами жилья в первую очередь решается проблема, как сделать вентиляцию на кухне в квартире. Это понятно и вполне логично. Кухня, тем более с газовой плитой, требует хорошего проветривания и кондиционирования, иначе продукты сгорания газа и испарения «задушат» квартиру в течение часа. Вторым, не менее важным, решением будет вопрос — как сделать вентиляцию в туалете и ванной в квартире.

Зачастую вентиляционных дел мастера и производители разного вентиляционного скарба предлагают радикально сделать максимум изменений приточно-вытяжной вентиляции. Это другая крайность, в организации качественной вентиляции квартиры не требуется столь значительных затрат.

Как самому сделать вентиляцию в квартире, подготовка к работе

Сделать проверку работы вытяжной вентиляции несложно. Откройте форточку и приложите к решетке канала несколько полосок обычной бумаги. Под действием силы тяги полоски прижимаются к решетке, что подтверждает нормальную работу.

В противном случае стоит попробовать сделать чистку вытяжных каналов:

Снимаем решетку и заклеиваем отверстие с помощью прочной полиэтиленовой пленки и двухстороннего строительного скотча, в центре наклеиваем крестиком пару дополнительных полосок обычного скотча;
В центре наклеенного скотча сделаем небольшое отверстие, диаметром в 20-25мм, в проделанную дыру вставляем металлический трос, диаметром 8мм, с «распушенным» концом;
Проталкиваем трос на максимальную высоту и совместными поступательными и вращательными движениями снимаем пыль и грязь со стенок канала вентиляции.
С помощью пылесоса собираем все, что снимется со стенок вентиляции.

Чистку каналов нужно сделать «на сухую», без воды и моющих средств.

Устанавливаем систему приточной вентиляции

Обычно роль приточной вентиляции выполняли щели оконной рамы и входной двери. После ликвидации сквозняков придется искать способ, как сделать дополнительную приточную вентиляцию в квартире.

Совет! Обратите внимание на установку новых пластиковых окон в оконном проеме, при значительной толщине наружных стен возможно возникновение ситуации, когда внутреннее стекло будет покрываться конденсатом или даже обмерзать.

Подобная ситуация является признаком недостаточного движения воздуха в местах выпадения конденсата. Летом подобная ситуация встречается не так часто, а зимой – заурядное явление. Сделать прогноз возникновения подобного явления очень сложно, так как зачастую щели в старых оконных рамах играли роль отверстий для притока воздуха. В некоторых случаях мастера, устанавливающие новые стеклопакеты, предлагают сделать специальное устройство — перепускной клапан приточной вентиляции. Для этого в верхней части рамы окна фрезеруется специальный клапан, позволяющий воздуху беспрепятственно проникать в помещение. При этом способ забора воздуха исключал проникновение в квартиру осадков и пыли.

Если окна уже были установлены без клапана, вам могут посоветовать для вентиляции и обдува окон сделать часть резинового уплотнения в верхней части рамы окна съемным. В случае необходимости (в сильный дождь или ветер) фрагмент уплотнителя можно установить на место, чем обеспечить его нормальную герметичность. Но сделать надежной такую систему сложно. Вряд ли подобная рационализация может быть признана разумной.

Установка настенной приточной вентиляции

В домах с кирпичными стенами стоит использовать достаточно простую и эффективную схему притока воздуха через специальный модуль. Принцип действия такой системы прост и удобен. Как правило, применяют управляемые вентиляторные устройства, позволяющие сделать точным количество нагнетаемого воздуха в зависимости от погодных условий и объема помещения. Тем самым вы избавляетесь от необходимости рассчитывать и подбирать производительность системы вентиляции квартиры.

Для установки нам понадобятся два кольцевых сверла, удлинитель-насадка размером в толщину стены и электрический перфоратор или дрель.

Монтаж и настройка сводятся к выполнению отверстия в стене и проведению электропроводки к модулю:

Сделаем разметку места для отверстия на высоте около двух метров от пола, желательно не менее полуметра от оконного проема или конструкций на внешней поверхности стены.

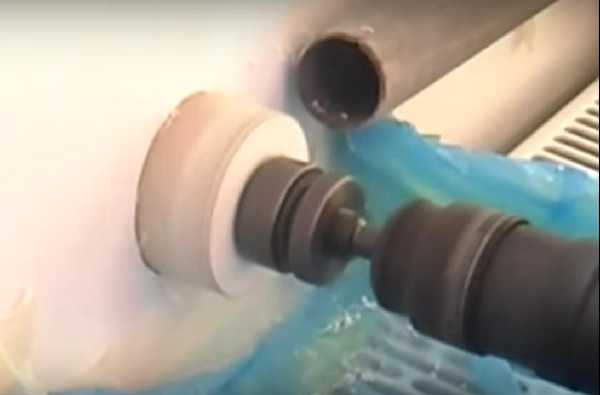

Кольцевым сверлом и удлинителем-насадкой сделать сверление отверстия в стене. Канал отверстия должен иметь небольшой отрицательный угол наклона, входное отверстие на внешней поверхности стены должно быть ниже выходного в комнате на 2-3см на 50см длины.
Размечаем на стене линию укладки проводки от розетки до места установки модуля приточной вентиляции. С помощью перфоратора по линии проводки нужно сделать в стене канал. Укладываем электропроводку, оставляя необходимый запас провода на концах для подключения коммутации контактов. Закрываем канал с помощью штукатурного раствора.
С помощью пылесоса удаляем пыль и грязь, наносим клеевой раствор на внутреннюю поверхность пробитого канала вентиляции.
Укладываем теплоизоляцию и монтируем входное устройство модуля на внешней стене. Устанавливаем внутренний модуль устройства, тщательно заделываем щели.
Подключаем приточную вентиляцию к уложенной электропроводке и настраиваем работу приточной вентиляции.

Несмотря на более высокую цену и необходимость электропитания, подобное устройство приточной вентиляции на порядок более эффективно, не шумит, не замерзает, задерживает пыль и потребляет электроэнергии на порядок меньше обычной электролампы.

Работаем с вытяжной вентиляцией

Как правило, внесенных усовершенствований достаточно для нормального кондиционирования и проветривания квартиры. Для более рационального использования тепла удаляемого воздуха все чаще в системах вентиляции устанавливают рекуператоры тепла. Но их установка требует знаний и навыков специального монтажа, поэтому в этом случае, как правило, прибегают к помощи специалистов.

Если есть необходимость сделать производительность вентиляции выше, в решетку вентиляционного канала можно установить вытяжной вентилятор с параллельным перепускным клапаном. При работе вентилятора клапан заблокирован, и основной поток воздуха выбрасывается через диффузор. При выключении электромотора подобное устройство работает в обход вентилятора, без авторотации и дополнительного сопротивления со стороны лопастей.

Если вы планируете заменить в квартире старые межкомнатные двери новыми, для нормального движения воздуха необходимо сделать в конструкции дверей или стен специальные перепускные клапаны.

Внимание! Для стабильной работы приточно-вытяжной вентиляции между помещением с точкой притока воздуха и местом с вытяжным устройством должно находиться не более двух дверей.

Как сделать вентиляцию в объединенном помещении

Перед установкой приточно-вытяжных устройств в одном большом помещении требуется учесть специфику расположения места основного забора воздуха вытяжной системой каналов. Какую вентиляцию сделать в квартире-студии. Схема обустройства системы кондиционирования и вентиляции принципиально не отличается от обычной квартиры, но стоит учесть следующее:

Отверстие подвода воздушного потока в помещение сделать на расстоянии 1-1,5м от места преимущественного пребывания людей – дивана, кровати, кресел и максимальном удалении от вытяжных каналов;
Сделать дополнительные приточные клапаны на окнах;
Для санитарных зон студии следует сделать самостоятельные вытяжные устройства, или использовать один вентиляторный блок с воздуховодами, отбирающими воздух в зоне туалета и кухонной плиты.

Если радиаторы отопления расположены на большом удалении от плоскости окон, необходимо предусмотреть вентиляционные решетки в подоконниках, позволяющие теплому воздуху беспрепятственно подниматься и обтекать холодные стекла окон. Это позволит сделать оконный блок сухим и теплым.

bouw.ru

видео-инструкция по монтажу своими руками, восстановление системы, как рассчитать, нормы, варианты, экспертиза, для чего нужна, фото и цена

Вполне понятно для чего нужна вентиляция в квартире – если хорошее проветривание отсутствует, то в доме начинает накапливаться сырой воздух, конденсат, появляются неприятные запахи. А из-за сырости в свою очередь отходят обои от стен, гниют деревянные элементы и т.п.

Поэтому можно смело утверждать, что эффективная система вентиляции в квартире – это залог комфортного микроклимата и долговечности отделки.

Помещения, которые нуждаются в хорошей вентиляции

В этой статье мы рассмотрим два момента:

Как проверить и восстановить естественное проветривание.
Как и из чего сделать принудительную вентиляцию.

После изучения данной информации вы сможете сделать все своими руками.

Давайте начнем.

Работа с естественными вытяжками

Самое первое, что можно сделать – это поднести к каждому вентиляционному отверстию кусок бумаги. Если бумага отклоняется в сторону шахты, то с естественной вытяжкой у вас все в порядке.

Проверка тяги

А вот если отклонения не наблюдаются или они слабые, то это уже проблема.

Совет: не рекомендуется проверять тягу с помощью пламени спички, потому что внутри канала может образовываться загазованность и контакт с огнем тут может привести к взрыву.

Пробуем искать решение:

Открываем окна, двери и проверяем тягу опять – если бумага втянулась в отверстие, то значит вся причина плохой вентиляции в том, что слабый приток воздуха.
Если же результат остался прежним – значит дело не в притоке, а в том, что шахты просто напросто чем-то забиты, замусорены.

В первом случае решение довольно легкое – нужно просто открывать окна на проветривание как можно чаще. Кроме того можно увеличить высоту щелей между межкомнатными дверями и полом.

Совет: усилить приток воздуха можно и с помощью приточного устройства – это труба, края которой закрыты специальным клапаном. Данная труба монтируется прямо внутри стены, обычно над радиаторами. Один край изделия выходит на улицу, а второй находится в комнате.

Фото приточного клапана

А вот восстановление вентиляции в квартире, то есть прочистка каналов – потребует больших усилий. Тут придется поработать ершиком или гибкой проволокой – с их помощью удаляется весь крупный мусор. А мелкие частицы можно убрать пылесосом.

В тех же случаях, когда засорен участок в вертикальном стволе, и вы не можете до него дотянуться – можете смело подавать заявку на прочистку шахты в ЖЭК (эта работа входит в их обязанности).

Центральный вентканал – схема устройства

В целом нормы вентиляции в квартире определяются очень просто – по правилам должно происходить не менее двух воздухообменных циклов в час. Признак того, что все в порядке – это отсутствие спертого и сырого воздуха.

Если вы видите, что в зимнее время температура в помещении ниже 18 градусов (при нормально работающих обогревателях), то это означает, что мощность проветривания – избыточная.

Однако часто случается так, что экспертиза вентиляции в квартире показала, что все в порядке, каналы не забиты, однако свежего воздуха явно не хватает. Это значит, что система в норме, но попросту не справляется с нагрузкой – такое бывает, например, тогда, когда кухня эксплуатируется очень часто, ванная комната постоянно загружена и т.п.

Вот в такой ситуации очень актуально монтировать принудительные вытяжки. Давайте рассмотрим, как это делается.

Монтаж вентиляционных приборов

Сначала стоит разобраться, где чаще всего требуется установка дополнительных устройств и почему.

Тип помещения:	Насколько тут актуален монтаж:
Спальни и гостиная комната.	В принципе в установке дополнительных приборов нет особого смысла, потому что в таких секторах отсутствуют источники образования влаги. Тут проще регулярно проветривать с помощью окон, форточек.
	Дополнительная вытяжка в кухне просто обязательна, если выполняется постоянное приготовление пищи. Если пищевые запахи проникают в остальные помещения – то вывод однозначный – естественной тяги недостаточно.
Ванная комната и туалет.	В таких помещениях влажность по умолчанию избыточная. Если вы видите, что на стенах имеется конденсат или другие признаки нарушения микроклимата, то не сомневайтесь – проветривание организовать стоит, даже если цена проекта будет немаленькой. Это тот самый случай, когда работа окупится – ведь вы сохраните целостность отделки.

Такие вот рекомендации.

Обратите внимание и на одну простую формулу – перемножаем объем помещения в кубических метрах на так называемую кратность и получаем оптимальные параметры мощности нужного в данном случае вентилятора. Для санузлов и кухонь, число кратности обычно равно 6-10. Теперь вы знаете, как рассчитать вентиляцию в квартире.

Кратность различных комнат

С теорией закончили – переходим к практике. «Пройдемся» по каждому помещению отдельно и подробно.

Туалет

Для этого помещения в принципе подойдет любой осевой вентилятор. Суть его работы состоит в том, что он как бы усиливает скорость выхода воздуха из помещения на улицу через вертикальную шахту.

Осевой прибор

Инструкция монтажа тут очень простая.

Демонтируем старую решетку вентиляционного отверстия.
Чистим отверстие – удаляем всю пыль, лишние выступы, гвозди, дюбеля и т.п.
Вставляем в нишу вентилятор.
Подводим к нему электропроводку. Тут получается, что один конец кабеля приходит на вентилятор, а второй подсоединен к отдельному выключателю. Принцип такой же, как и при подключении обыкновенной люстры.

Схема подключения

Если туалет стандартный – то есть с маленькой площадью, то осевое устройство должно «справиться» и улучшить проветривание.

Идем далее.

Ванная комната

В этом помещении, конечно, и площадь обычно побольше, и уровень влажности более высокий, чем в туалетах. Поэтому установка осевых вентиляторов тут если и будет актуальна, то только тех, которые обладают хорошей мощностью.

Более оптимальный вариант – это радиальная вытяжка, которая имеет форму улитки. В такой прибор изначально встроен более мощный моторчик, способный обрабатывать, куда большее количество воздуха, чем предыдущее изделие.

Кроме того радиальный прибор отличается меньшими энергозатратами и более тихим уровнем шума. Это возможно за счет того, что поток воздуха при «всасывании» сразу направляется вверх по центральному каналу.

Прибор радиального типа

Что же касается установки – то схема идентична тому, как собирается осевое устройство.

Вообще, получается, что монтаж вентиляции в квартире дело не очень сложное. Главное хорошо понимать принцип работы той или иной системы, а с ее установкой справится любой человек с навыками монтажника.

Теперь поговорим о таком непростом помещении, как кухня.

Что лучше устанавливать в кухне

Вся сложность в том, что кухни имеют относительно большую площадь. Поэтому одним вентилятором тут вряд ли получится обойтись.

В целом тут можно поступить кардинально – установить приточно-вытяжную вентиляцию.

Устраивается она примерно так:

На балконе или лоджии (либо на чердаке или над потолком) монтируется двигатель, который будет втягивать воздух из помещения, а назад «поставлять» свежий.
Между навесным и черновым потолком крепятся параллельно друг другу центральные воздуховоды из гибкого металла или короба из оцинкованной стали. По ним воздух будет вытягиваться и «поставляться» обратно.
К центральным воздуховодам подсоединяются рукава, второй конец которых подходит к вентиляционным отверстиям на потолке. Отверстий естественно должно быть несколько на одно помещение.

Схема приточно-вытяжной системы

Тут плюс в том, что один и тот же мотор сможет проветривать все комнаты квартиры, а не только лишь одно помещение. Ну а минус – это, конечно, то, что такие варианты вентиляции в квартире обходятся довольно дорого.

Если финансовые возможности не настолько хорошие, то можно смонтировать хороший вентилятор радиального типа и дополнительно поставить мощную вытяжку над плитой. Каркас вытяжки просто крепится к стене или к мебели, а от него к вентрешетке отходит рукав.

Схема устройства кухонной вытяжки для плиты

Вот такие рекомендации.

На этом наша статья закончена – давайте подведем итоги обзора.

Вывод

Как видите, дополнительная вентиляция в квартире устраивается довольно просто – все вполне реально сделать самостоятельно. Что же касается восстановления системы с естественной тягой, то схему действий мы рассмотрели.

Если сведений по данным темам показалось мало, то тогда просмотрите еще и видео в этой статье.

gidroguru.com

РубрикаРазное
