Какой насос лучше для скважины центробежный или винтовой: Какой насос лучше для скважины выбрать и купить

Содержание

винтовой или центробежный? Выбираем оптимальное оборудование для частного использования.

Зачастую вопрос, означенный в качестве заголовке публикации, возникает перед тем, кто планирует организовать водоснабжение на приусадебном участке. Безусловно, человеку, несведущему в технических аспектах доставки воды, осуществить выбор будет непросто.

Насос д 630 90, цена которого является весьма привлекательной, может оказаться подходящим вариантом. Однако, в этом случае рекомендуется предварительно чётко представить цели, которым будет служить вышеозначенное оборудование.

Необходимость перекачки питьевой воды

К примеру, на приусадебном участке организована артезианская скважина. Безусловно, для доставки воды в дом на постоянной основе необходим соответствующий насос. В это случае профессионалы рекомендуют использовать центробежный насос.

Обеспечение доставки воды осуществляется за счёт вращения колеса, расположенного на валу насоса. Следует отметить, что оборудование может выходить из строя. Так как конструкция явно несовершенна.

Но недостатки конструкции (её слабые части) могут быть устранены за счёт использования специальных материалов (речь идёт о прочных, но лёгких сплавах).

Особенности вышеозначенного насоса:

обладает относительно доступной стоимостью;
широкий выбор типовых размеров;
возможность выбора насоса под любую скважину без исключения.

Однако, главным недостатком центробежных насосов считается возможность работы исключительно с чистой водой. Следовательно, насос можно будет использовать только для одной цели.

Винтовые насосы: доступность и надёжность

Конструкция винтового насоса предельно проста и понятна. Главный элемент, который и обеспечивает создание необходимых условий для перемещения воды, выполняется по простой технологии.

Как правило, именно на винтовые насосы производители предоставляют самые продолжительные гарантии (дело в том, что там ломаться попросту нечему).

Однако, мощность этого насоса невелика.

Другими словами, для обеспечения эффективного функционирования водопровода в частном доме, придётся приобретать винтовой насос больших габаритов. А это дополнительная звуковая и вибрационная нагрузка.

Зачастую винтовые насосы используются для создания системы полива на участке.

Смотрите также:

Видео позволит осуществить непростой выбор насосного агрегата для скважины:

Центробежный насос или вихревой: какой лучше. Подробный разбор

Автономная водопроводная система не обходится без перекачивающего устройства. Поскольку источником воды на большей части загородных участков служит скважина, приобретают для нее преимущественно бытовые насосы – центробежные, винтовые. Прежде чем купить центробежный насос, вихревый, винтовой, необходимо выяснить особенности водоснабжающей системы и характеристики скважины (вместе с дебитом).

Важно понимать, в чем состоят преимущества и недостатки разнотипного оборудования. Чем отличается вихревой насос, центробежный, винтовой, вы узнаете из этой статьи.

Содержание статьи:

Винтовые насосы

Эти устройства аналогичны роторным. В них рабочим элементом служит винт с лопастями. Агрегат похож на шнек мясорубки. Когда он вращается, вода всасывается устройством и подается под давлением на патрубок выхода.

Насос вихревой самовсасывающий предлагается производителями в различных модификациях – в продаже есть вихревые насосы одновинтовые, двухвинтовые и трехвинтовые.

Преимущества и недостатки всех конфигураций совпадают. Отличаются они лишь несколькими техническими характеристиками.

Преимущества винтовых насосов

Решая, что лучше – вихревой или центробежный насос для вашей системы водоснабжения, учитывайте преимущества агрегатов первого типа:

Способность формировать высокий водонапор.
Практически отсутствуют ограничения, связанные с глубиной скважины.
Вода может подаваться, даже если ее уровень минимален. Для скважин с небольшим дебитом эти агрегаты считаются одними из лучших.
В системе отсутствуют пульсации давления из-за работы насоса, поскольку вода подается плавно и равномерно.
Способность перекачивать мало очищенные жидкости, в которых содержатся твердые фракции.
Бесшумная работа.
Редкость поломок – объясняется простотой конструкции.
Доступное по цене и несложное техническое обслуживание.
Цена оборудования – существенно ниже цен на сепаратор центробежный вихревой.

Недостатки винтовых насосов

Громоздкость. Разница между вихревым и центробежным насосом в том числе в том, что второй намного компактнее.
Невозможность дозировать поставляемый объем воды.

Неудобства при ремонте и обслуживании – связаны с тем, что все агрегаты с винтом погружного типа. Устройство придется извлекать из скважины, а при поломке зимой делать это проблематично.

Центробежные насосы

Это качающие воду приборы, от винтовых аналогов центробежно вихревые насосы отличаются рабочим элементом.

Жидкость в центробежно вихревых насосных станциях перемещается колесом. У агрегатов попроще колесо одно, но их может быть и несколько.

Преимущества центробежных насосов

Выбирая, вихревой или центробежный насос — какой лучше приобрести для загородного водоснабжения, полива приусадебного участка или других нужд, учитывайте преимущества оборудования второго типа:

Универсальность эксплуатации – можно использовать с любым источником воды – колодцем, скважиной, иным, при различных способах установки — глубинном или поверхностном.
Большой модельный ряд.
Высокая производительность – воду можно поднимать со значительной глубины, поставлять на большую высоту.
Почти полное отсутствие шумов в рабочем режиме.
Надежность.
Компактность.

Недостатки центробежных насосов

Уязвимость к недостаточно чистой воде. В отличие от вихревого насоса центробежный требователен к чистоте воды. Любые твердые взвеси в жидкости влияют на рабочее колесо подобно абразиву.
Цена – агрегаты дороже винтовых аналогов.

Вихревой или центробежный насос – какой выбрать

Производители реализуют множество моделей как винтовых, так и центробежных, вихревых насосов. Модели отличаются своими техническими характеристиками и способностью к обеспечению водой. Выбор агрегатов любого типа широк.

Насколько целесообразно приобретать тот или иной, можно судить по нескольким критериям:

Габариты. Должны быть подходящими с учетом конкретной скважины, ее диаметра.
Мощность – характеристика, которая определяет глубину забора жидкости, и выбирая которую, нужно учитывать особенности конкретного водопровода.
Формируемый водонапор. Вся бытовая техника, которая подключается к магистрали (в том числе стиральные машины, котлы, посудомоечные машины) может работать при определенном давлении в водопроводной системе.
Число «потребителей» воды и их потребность в водном ресурсе.
Техническое сопровождение агрегата в населенном пункте – от этой возможности зависят скорость ремонта и квалификация мастеров.

Выбрать насос для скважины не самая простая задача, и чтобы решить ее, необходимо проконсультироваться со специалистом.

В противном случае велик риск, что покупка не будет удачной, а вложенные в насос средства себя не оправдают.

винтовой или центробежный, какой лучше — Статья на сайте компании Теплоуфа

При организации водоснабжения в частном доме возникает вопрос выбора насоса для скважины. Получили распространение модели двух типов: винтовые и центробежные. Они имеют сравнимые характеристики по напору и подаче. Обе конструкции удобны для погружения в скважину, так как позволяют производителю сделать вертикальную компоновку элементов. Корпус получается тонким и вытянутым.

Какие особенности имеют центробежные и винтовые насосы, какой лучше подойдет для скважины — в этой статье.

Принцип работы и особенности конструкции

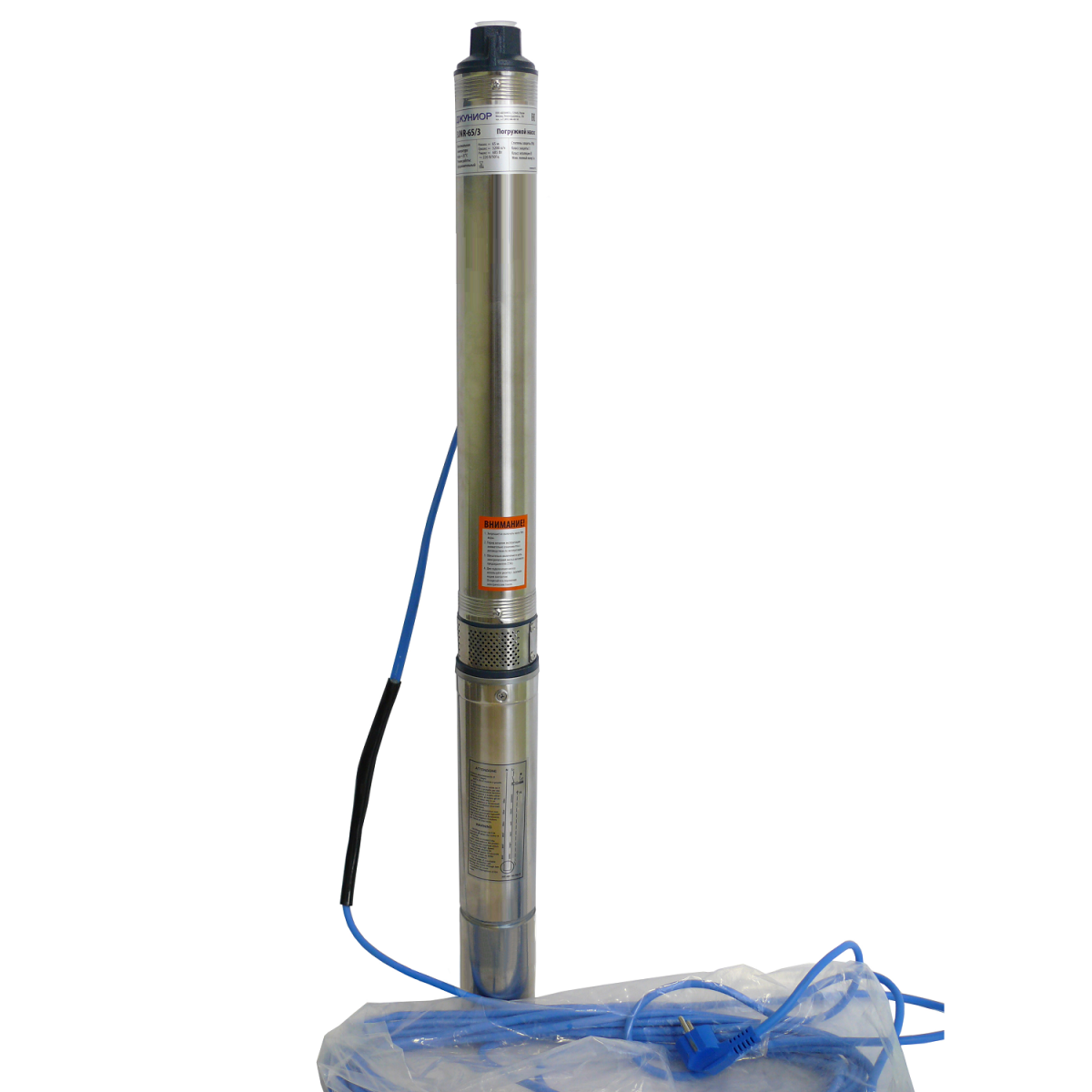

Винтовой

Основным элементом их конструкции является винт или спираль, применение которой для подачи воды приписывают Архимеду. Он напоминает рыбацкий ледобур. Поэтому эти насосы также называют шнековыми.

При вращении шнек увлекает воду вверх и с силой выталкивает из верхнего патрубка в трубу или подключенный шланг. В движение винт приводится электродвигателем. Его мощность и максимальная скорость вращения определяют напор и подачу соответственно.

Преимущество винтовых насосов для скважины:

Надежность конструкции. Песок и камни небольшого размера, прошедшие через сетку на входном патрубке, не наносят вреда его элементам, редко становятся причиной разрушения или блокирования работы механизма.
Низкий износ деталей, долгий срок эксплуатации. Это надежные скважинные насосы, которые могут работать годами без обслуживания и ремонта.
Доступная стоимость. Себестоимость производства винтовых моделей ниже за счет простоты конструкции. Соответственно, и цена насоса выходит ниже.

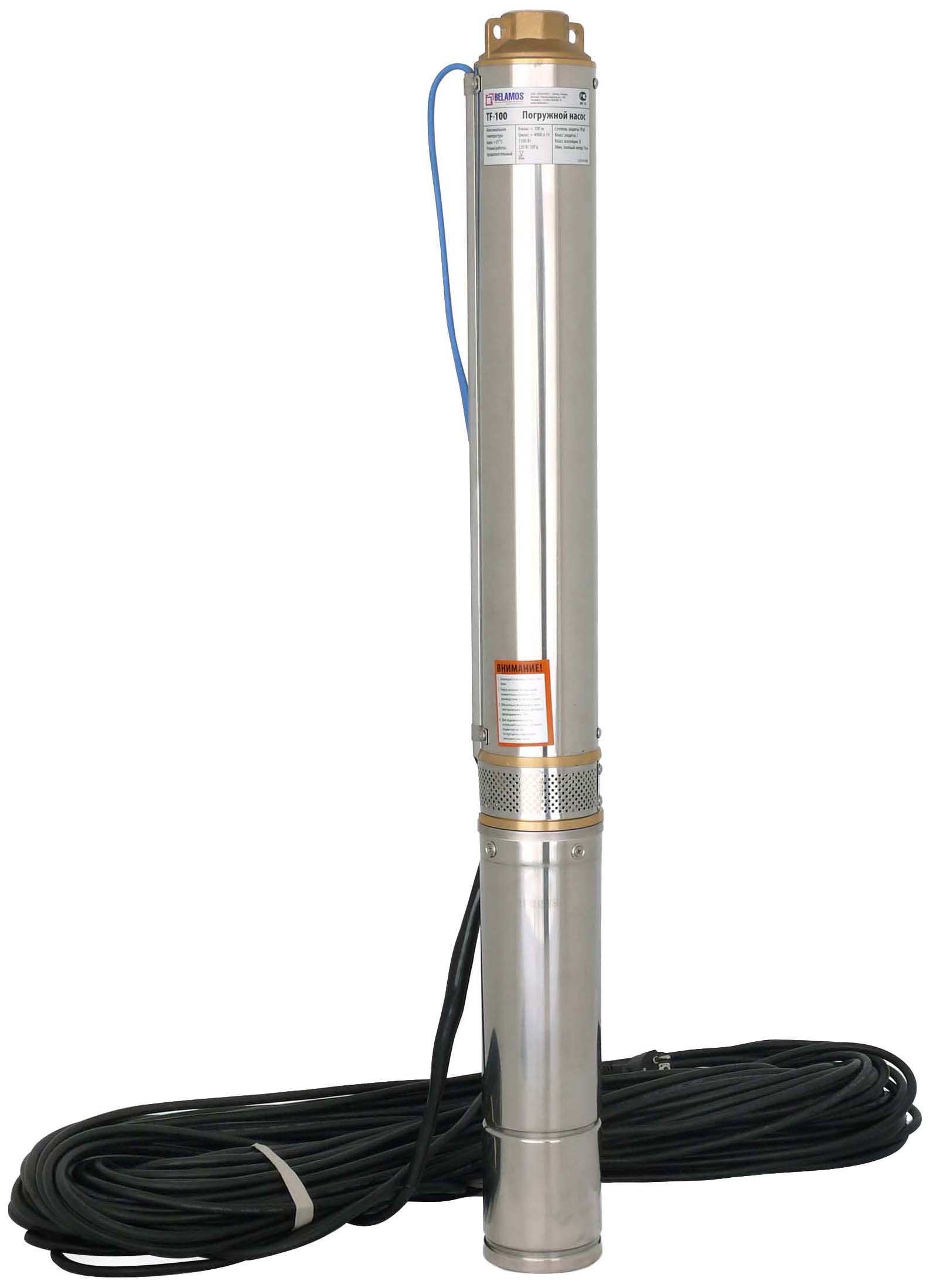

Центробежный

В центробежных погружных насосах используется иной принцип работы. Напор здесь создается за счет быстрого вращения крыльчатки. Вода под действием центробежной силы отбрасывается к стенкам корпуса и увлекается вверх, к выходному патрубку.

Преимущество такой конструкции для производителей — возможность устанавливать несколько таких элементов последовательно. Это позволяет создать насос с большим напором, подающий воду на высоту 150 метров и более.

Для владельцев домов и скважин преимущества центробежной системы выглядят так:

Высокий КПД. При сравнимой мощности электродвигателя центробежные насосы обеспечивают большую подачу и напор, чем винтовые. При номинальной мощности 900 Вт такие модели обеспечивают напор до 150 метров. Винтовые обеспечивают при таких же характеристиках 90-100 метров.
Быстрое включение подачи. За счет высокой скорости вращения крыльчатки или нескольких крыльчаток вода подается в систему водоснабжения в течение нескольких секунд. Это удобно при организации подачи воды по требованию.
Удобнее для систем водоснабжения с автоматическим управлением. Меняя скорость вращения электродвигателя, можно менять напор и подачу в широких пределах. Некоторые модели Wilo, например, имеют электронный блок, позволяющий обеспечивать определенное давление в автоматическом режиме.

Ограничения использования:

Центробежные насосы капризнее к высокому содержанию твердых частиц в перекачиваемой жидкости. Из-за высокой скорости вращения роторов даже некрупные камни обладают высокой кинетической энергией, способной повредить лопасти крыльчатки и иные элементы конструкции.
Работа электродвигателя на высоких оборотах требует эффективного охлаждения. Происходит это за счет воды, расположенной вокруг металлического корпуса. Такие модели дольше работают в скважинах с высокой производительностью. В противном случае нужно установить поплавковый датчик опасного снижения уровня воды для предотвращения перегрева электродвигателя.

Какой насос лучше для скважины

Высота подачи

Важный параметр при выборе — высота подачи воды. Если скважина имеет глубину 100-150 метров, лучшим выбором окажется центробежный насос. Винтовые сохраняют эффективность до 50 метров.

Стоит обратить внимание на длину кабеля. Лучше, если ее хватит на всю глубину скважины. В противном случае придется наращивать, что менее удобно.

Качество очистки воды

Производители винтовых насосов допускают наличие песка в перекачиваемой воде не более 50 г/м3. Винтовые менее капризны. Это делает их удачным выбором для скважин, в которых содержание песка в воде высоко.

Бюджет

Винтовые модели сравнительно дешевле центробежных. Прежде всего за счет более простой конструкции. Но стоит напомнить, что экономия может обернуться частыми поломками насоса. Поэтому даже при покупке винтовых моделей стоит выбирать более надежные, известных производителей.

Экономичность

За счет более высокого КПД центробежные модели оказываются экономичнее. Во всяком случае, с точки зрения электропотребления. С появлением автоматических систем управления водоснабжением дома снизить затраты на электроэнергию стало проще. И тут снова преимущество за центробежными моделями.

Возможности интеграции с автоматизированными системами водоснабжения

В этом компоненте преимущество за центробежными насосами:

Включаются моментально, им не нужно разгонять винтовой ротор, как их конкурентам.
Позволяют в широких пределах менять подачу и напор за счет управления мощностью и скоростью вращения двигателя.
Совместимы с распространенными системами управления водоснабжения, в том числе интегрируемыми с умным домом и традиционными средствами, например, поплавковыми датчиками.

Инженеры компании Теплоуфа рекомендуют обратить внимание на скважинные насосы бренда Wilo по следующим причинам:

Высокое качество изготовления и надежность конструкции. Насосы компании поставляются во многие страны мира. Конструкция постоянно совершенствуется и модернизируется.
Высокий уровень интеграции с системами автоматики. Некоторые модели сразу поставляются с контроллерами для электронного управления включением и производительностью. Поэтому их проще интегрировать с системами умного дома. Что позволяет снизить затраты на электричество, повысить комфорт жизни.

Выбрать подходящий насос для скважины: винтовой или центробежный помогут менеджеры компании Теплоуфа.

Какой насос для скважины выбрать – винтовой или центробежный?

Вы хотите приобрести бытовой насос для скважины на дачу или в частный дом, но не знаете, какой тип насоса подобрать? Наиболее востребованными являются на сегодня два типа насосов – винтовой и центробежный. Они отличаются друг от друга типом конструкции, а также сферой применения. Если вы не знаете, какой насос купить для скважины, то наша статья поможет вам сделать правильный выбор.

Центробежный насос

Современное и достаточно дорогое решение, которое идеально подойдет для обеспечения водой загородного коттеджа. Подходят для любого типа скважин, а также для колодцев. Конструкция представляет собой закрепленное на валу колесо, которое при вращении выталкивает воду наверх. Широкий выбор типоразмеров насосов позволяет подобрать решение под требования владельца и особенности скважины. Подходят только для чистой воды с небольшим содержанием песка (до 150 гр/м3 воды). Отличатся высоким КПД и низким электропотреблением. Хорошая надежность и длительный срок службы.

Винтовой насос

Винтовые насосы за счет особенностей конструкции не подходят для перекачивания относительно загрязненной воды, например, с примесями песка, так как идет быстрый износ рабочей части. Требуется только чистая вода. Они актуальны для создания системы полива, а также перекачивания чистой воды из скважин, например, для проведения строительных работ или дачных хозяйств. Более мощные модели (от 750 Вт) могут успешно применяться и в артезианских скважинах и в системах с автоматикой. Также имеют широкий выбор моделей, которые отличаются друг от друга мощностью, максимальной глубиной погружения и другими характеристиками. Отличатся низкой ценой и коротким сроком эксплуатации.

Выбор конкретного насоса, винтового или центробежного, зависит от того, насколько чистую воду вы собираетесь перекачивать и для каких целей ее использовать. Если вам нужна вода для подачи в частный дом, в том числе и для готовки, и у вас на участке артезианская скважина, то выбирайте центробежный насос. Если речь идет о системе полива или перекачивания воды из открытых водоемов, то более актуальной будет винтовая модель.

Какой насос лучше: центробежный или винтовой. Устройство, принцип действия, сравнение, назначение

Выбор насоса — это решение задачи, как правильно использовать насос. Несколько десятков авторитетных компаний предлагают широкий ассортимент изделий, в котором центробежный и винтовой насосы, в сравнении с остальными, занимают ведущие позиции.

Водоснабжение — это важно для любого населенного пункта. Задача подачи воды решается квалифицированными специалистами традиционно, стабильно и надежно.

Когда дело доходит до дачи, частного дома или полива огорода, возникает много проблем. Задача, какой насос лучше: центробежный или винтовой, решается всегда в пользу квалифицированного специалиста. Если нет желания или возможности нанять специалиста, придется приобрести достаточный уровень знаний и умений.

Магия центробежной силы

Центробежная сила направляет воду из входного отверстия в выходную трубу простым вращением крыльчатки. Рабочее колесо (крыльчатка) имеет лопасти, которые разгоняют воду, создавая давление в определенном направлении.

Конструкция рабочего корпуса колеса позволяет воде «самостоятельно» набирать скорость и вылетать под давлением в нужном направлении.

Простота, надежность и эффективность центробежной силы сделала насосы, которые ее используют, предпочитаемыми в мире гидравлики.

Общая схема центробежного насоса для воды представлена ниже. Возможности насоса определяются его конструкцией.

Рабочее колесо может быть закрытого, полуоткрытого и открытого типа. Оно может быть закреплено на валу двигателя консольно или симметрично. При консольном исполнении всасывающее и напорное отверстия располагаются перпендикулярно, при симметричном — параллельно.

В первом случае вал удерживается подшипниками только с одной стороны, во втором — с обеих. Передача вращения может осуществляться непосредственно от двигателя или через муфту.

Рабочее колесо может быть одно и это будет одноступенчатый насос. Рабочих колес может быть несколько и тогда процесс формирования давления в выходном отверстии будет многоступенчатым, а результат — лучшим.

Практика и реальность

Единственная задача насоса состоит в том, чтобы качать что-то куда-то. В области их массового применения речь чаще всего идет о воде для целей водоснабжения в населенном пункте, доме, на даче, в саду или огороде.

Рынок винтовых и центробежных насосов для воды и сопутствующего оборудования представлен огромным ассортиментом изделий, которые способны удовлетворить самый сложный план подачи воды из колодца, скважины, водоема или чистейшего родника в дом или огород для питьевых целей или для полива.

Существует множество компаний, которые предлагают свои услуги. Интернет «затоплен» сайтами и видеороликами о том, как и что делать. На простые вопросы, чью продукцию предпочесть, например, Wilo или «Ручеек», и какой насос лучше: центробежный или винтовой, есть масса ответов, которые противоречат друг другу.

Все это приводит к многообразию ситуаций в реальной практике:

у одних все работает;
у других насос сгорел при первом касании с водной гладью;
у третьих после банкета на утро болела не только голова, но и пропала вода;
у четвертых специалисты сделали скважину, а про паспорт на нее забыли;
у остальных — масса других ситуаций.

Сочетая возможности «насосного» рынка и его специалистов с реальной практикой, можно уверенно сказать: «Для надежного водоснабжения насос (центробежный или винтовой) — не главное». Для него важны:

параметры источника;
параметры потребителя.

Если объективно и точно оценить возможности скважины, если правильно рассчитать реальные потребности дома, то у последнего в водопроводной сети всегда будет вода, а у скважины — долгая жизнь.

Устройство винтового насоса

Центробежная сила известна с глубокой древности. Например, «праща» — метательный ремень, который давал большую силу снаряду через вращение. Винт Архимеда появился значительно позже, а интернет-источники относят появление винтовых насосов к началу прошлого века.

Принцип мясорубки, когда ротор вращается в предельно ограниченном пространстве и перемещает плотную массу, ничем не уступает центробежной силе. У каждого есть свои недостатки, а факт позднего появления на свет не умаляет достоинств винта.

Назначение винтового насоса — тяжелая работа. Он может качать не только воду, нефть, масла, смолу, но и битум! Сомнительно, что центробежный конкурент сможет делать что-то более тяжелое, чем перекачка засоренных сточных вод. Сколько ножей не закрепляй на его рабочем колесе, работать как мясорубка «пропеллер» не будет.

Современные винтовые водяные насосы имеют спиральный ротор (роторы), износостойкий статор. Они без проблем выдают нужное давление через выходное отверстие. Конструкция винтового насоса, используемые материалы, количество роторов, назначение определяются изготовителем и областью применения.

Специализация винтовых насосов на питьевую воду обусловила соответствие гигиеническим нормативам всех материалов, из которых они изготовлены. За бортом остается то, что всегда объединяет винтовой насос с центробежным: качество электрического кабеля и подвесного шнура.

Реалии насосной практики

У каждого свои недостатки. Что сказано о человеке, применимо к современному насосу. Отличия винтового и центробежного насоса не только в принципе действия, конструкции, технических характеристиках, но и в ориентации на «излюбленные» области применения.

Если не трогать нефтяную промышленность и сточные воды, то винт «любит» качать все от сахарного сиропа до битума, а центробежная сила — все от воздуха до сахарного сиропа.

В области воды их силы равны по определению (по техническому паспорту). Это утверждение в каждом конкретном случае регулирует реальная скважина (источник) и реальный дом (потребитель).

Более того, на вопрос, какой насос лучше, центробежный или винтовой, может наложить вето водопроводная сеть, электрика, подвесной шнур, оборудование, непредвиденная перегрузка.

Реалии насосной практики не в конкретном принципе действия насоса, модели лучшего изготовителя, а в специалистах, задействованных на установке насоса, изготовлении скважины и доставке воды до потребителя.

Специалист должен четко понимать и оценивать, как паспорт скважины, так и «паспорт потребителя». Кроме чисто технических параметров скважина может пострадать от природных катаклизмов с той же вероятностью, с какой потребитель может резко взвинтить нагрузку, организовав в собственном доме банкет или свадьбу.

Лучший стильный «карандаш»

Современный насос — это красивое, практичное и надежное изделие, отлично работающее в умелых руках.

Внешний вид и изящные формы дали винтовому и центробежному насосам для скважин хорошее название, а скважинам — малый диаметр и хорошие потребительские качества.

Wilo, Grundfos или Espa; «Джилекс», «Ливгидромаш» или насос «Водолей» от Промэлектро, что выбрать?

Изготовителей и марок центробежных насосов не меньше, чем винтовых. У каждой марки есть своя история, свой набор дилеров и своя реклама. Важнее другое:

технические характеристики насоса;
требования агрегата к скважине;
способность насоса стабильно обеспечивать нужное давление для водопроводной сети.

Параметры иного насоса могут представлять собой список из десятков позиций, но сначала человек строит дом или делает скважину (колодец) и только затем выбирает насос!

Данное обстоятельство вопрос, какой насос лучше, центробежный или винтовой, погружной или поверхностный, превращает в один: какой из них может работать в конкретной скважине и обеспечивать потребности в воде.

Основные параметры: размеры, потребляемая мощность и фактическое давление. Вторичные параметры: стоимость требуемой оснастки для безотказной работы. Первое можно найти в паспорте любого насоса, второе определяется конкретной ситуацией.

По сути, определить лучший стильный карандаш может определить только квалифицированный специалист, прибыв на место где предполагается использование насоса. Во всех остальных случаях покупатель должен сам рассчитать все «параметры» скважины (колодца) и дома (огорода). А это сложная задача.

Если, чтоб поливать огород, достаточно бросить «Ручеек-1» в колодец и не иметь проблем, то водоснабжение дома — это ответственные и серьезные знания.

Общее сравнение винтового и центробежного насоса для скважины

Типичный вариант сравнения, который предлагает поставщик насосов и сопутствующего оборудования, представлен ниже. Прежде всего бросается в глаза, что если у винтового насоса есть высокий напор, то у центробежного его нет, но он обеспечивает высокую производительность.

Такие сравнения — обычное дело для поставщиков насосного и сопутствующего оборудования, им важно продать товар, а не предоставить нужное покупателю изделие. Такое сравнение носит качественный характер, не дает достоверной информации и противоречиво.

Другой подход — сравнение винтовых и центробежных насосов по принципу действия по двум моделям. Производитель Unipump (Россия), изделие Unipump Eco3 и Unipump Eco Vint 0.

Две конкретные модели одного изготовителя показывают следующее: все параметры центробежных и винтовых насосов по производительности, размерам и потребляемой мощности сравнимы, а в остальном придется анализировать.

Если разница в цене и производительности однозначно в пользу центробежного насоса (они заметно больше), то вызывает сомнение значение параметра «качество воды». Вопросы о том, каким электрическим кабелем подается напряжение, на какой глубине работает насос, количество пусков в час и другие существенные моменты здесь отсутствуют.

Напорно-расходная характеристика насоса

Этот график определяет, как работает насос в различных условиях. В частности, вода в скважине никогда не стоит на одному уровне. Есть понятия статический уровень воды, динамический и дебит скважины. К насосу это прямо никак не относится, но это четко дает ответ на вопрос, какой расход он может дать.

Вверх — это метры, вправо — это кубы. Расстояние, на которое насос должен стабильно подавать воду и объем, который он это должен делать каждый час. Каждый изготовитель обязан предоставлять такой график, но не каждый продавец предлагает потребителю такие данные.

А ведь именно рабочие характеристики определяют работу насоса в конкретных условиях применения. Несомненно, устройство и принцип действия насосов (центробежных, винтовых, вихревых, вибрационных и других) важны, но нас интересует не «Ручеек», который дает возможность быстро полить огород, нас интересует стабильное и надежное водоснабжение дома.

Практичный насос «Водолей»

Работающий пример бюджетной организации водоснабжения дома, полива сада и огорода. Это не Wilo и не Grundfos, а винтовые насосы «Водолей». Они «умеют» долго и стабильно работать. Срок непрерывной службы в несколько лет для них не предел, хотя не каждому «Водолею» дается долгая жизнь по причинам, зависящим от изготовителя или от условий эксплуатации. Длительная эксплуатация возможна:

Если правильно рассчитать скважину по факту (на качественную скважину есть паспорт) — это стабильный отбор воды и надежная работа в ней насоса.
Если объективно рассчитать потребность в воде: учесть все мойки, душевые, стиральные машинки и санузлы.
Если знать длину водопровода, его пропускную способность и высоту подъема воды.

Если предусмотреть возможность отключения электроэнергии и учесть еще много других факторов, то винтовой насос для воды «Водолей» от компании «Промэлектро» ничем не уступит авторитетному коллеге от Grundfors.

На примере бюджетного и неприхотливого насоса «Водолей» эти три подпункта определяют уровень знаний, которыми обладает квалифицированный специалист, в конкретной ситуации выполняющий работу по организации водоснабжения дома.

Пример в отношении скважины и насоса. Сам по себе «Водолей» хорош, но шнур, которым он комплектуется, плох. Придется сразу купить тот, на котором насос будет висеть безопасно и долго.

Примеры в отношении потребности. Оптимальный напор в кране 2,5 бара. Водяной столб высотой в десять метров давит на один квадратный сантиметр с силой 1 бар. То есть, «Водолею» придется преодолеть сопротивление водопроводной сети, чтобы доставить в дом воду с нужным напором на все краны, стиральные машинки, душевые и пр.

Как правильно использовать насос?

Выбор насоса — это решение задачи, как следует правильно использовать насос. Вибрационный, винтовой или центробежный насос для полива и водоснабжения — это шкала от минимальной цены до максимальной в контексте финансовых затрат.

В свою очередь финансовые затраты определяют, что именно должно быть выбрано от какого поставщика, в каком количестве, когда и как установлено. Если в доме уже есть водопровод и нет возможности его оптимизировать, то снижается стоимость, время и объем работ. При этом может вырасти нагрузка на насос, которому придется качать воду в существующий, скорее всего не оптимальный водопровод.

Если последний проводится самостоятельно, можно сделать нагрузку на насос оптимальной и заранее определить рабочую зону на графике напорно-расходной характеристики, которую обуславливают все потребители воды в доме суммарно. В этом случае выбор оптимального насоса по соотношению цена/производительность определится сопоставлением графиков по различным насосам.

За бортом останется вопрос надежности, удобства профилактического обслуживания и ремонта на случай непредвиденных обстоятельств. Собрать достоверные отзывы о работе насосов разных типов, от разных изготовителей — трудоемкая задача. Это скорее не разрешимая задача и нет иных вариантов, как довериться интуиции.

Жизнь не стоит на месте, а потребление воды в доме меняется как в течение дня, так и всего года. Уровень воды в скважине может отличаться в весенний и зимний период. Скважина может быть оборудована качественно и находиться в обустроенном колодце, а это дополнительная плата за качественную работу устройства.

Выбор насоса — это определение условий его работы, которые может себе позволить владелец дома. Просто купить дорогой насос, на каком бы принципе он ни работал, это полдела. Даже идеальный насос, попав в экстремальные условия эксплуатации, может элементарно уступить пальму первенства бюджетному «Водолею», которому не привыкать работать там, где другие не могут.

Не все, что дорого, идеально

Винтовые насосы появились позже центробежных, но быстро завоевали доверие и свое место как в сфере водоснабжения, так и в других областях. Трудно представить соревнование винта и пропеллера в перекачке смолы, битума или воздуха.

У каждого насоса есть свои допуски к среде, с которой он может работать, но в области воды у винтового и центробежного насоса равные стартовые позиции. Здесь не идет речь о стоимости, размерах и ремонтопригодности. Есть еще один очень важный момент.

К ламповой электротехнике человечество шло очень долго, к транзисторам — быстрее, к микроэлектронике — совсем быстро. Когда оборудование работало на лампах и уже появились транзисторы, был примечательный случай.

Что-то непредвиденное (импульс, радиация или вспышка на Солнце) поразило все транзисторные приборы в воинской части (противовоздушная оборона), и она «ослепла». Благо, что в другой части не успели отказаться от ламп и цель была поражена своевременно.

Водоснабжение дома — это не граница государства, но неприемлем непредвиденный отказ от естественных благ цивилизации. Покупать авторитетный Grundfos, но иметь на непредвиденный случай цистерну для воды на крыше и туалет на улице — не выход из положения.

Идеально и всегда доступно создать безопасные и защищенные условия для работы насоса и делать это по ходу процесса его выбора. Не суть важно, какой фирмы будет винтовой или центробежный насос. Устройство и принцип действия этих агрегатов похожи, так что просто «примерьте» их к своим реалиям.

Плюсы и минусы насосов разных типов

В настоящее время существует большое разнообразие насосов по области их применения. Конструктивно же, по механизму перекачивания воды, различают три основных типа насосов. Из этих типов насосов мы рассмотрим погружные скважинные для бытового применения. Это вибрационный, центробежный и винтовой тип насосов.

Любой из этих насосов Вы можете приобрести у нас. В среднем, наши цены ниже магазинных на 10%!

Вибрационные насосы (мембранные)

Механизм подачи воды у насоса вибрационного типа следующий. В водоприемной части насоса помещена мембрана, совершающая возвратно-поступательные движения («вверх-вниз»). При движении вверх она выталкивает воду в водопровод и, одновременно, открывает водоприемную часть насоса для поступления новой порции воды. Насосы вибрационного типа конструктивно проще и дешевле центробежных и винтовых насосов.

Минусы

большая шумность,
ограничение по глубине установки,
любит замутнять воду вследствие вибрирования,
малая производительность и низкое давление на выходе, вследствие чего не возможен монтаж в системе водоснабжения дома.

Плюсы

низкая стоимость
«неубиваемость» — в связи с отсутствием трущихся поверхностей насос крайне устойчив к механическим примесям в воде.

Наиболее разумным применением такому насосу будет нечастое использование на даче, на глубинах до 30 метров, при прокачке скважины перед установкой центробежного или винтового насоса, а также при профилактической чистке скважины. Да! Профилактическая чистка необходима раз в 1-2 года и, как раз, вибрационным насосом. За счет вибрации насос «встряхивает» со стенок скважины и трубы накопившийся песок и ил, очищая, таким образом, водоприемную часть трубы.

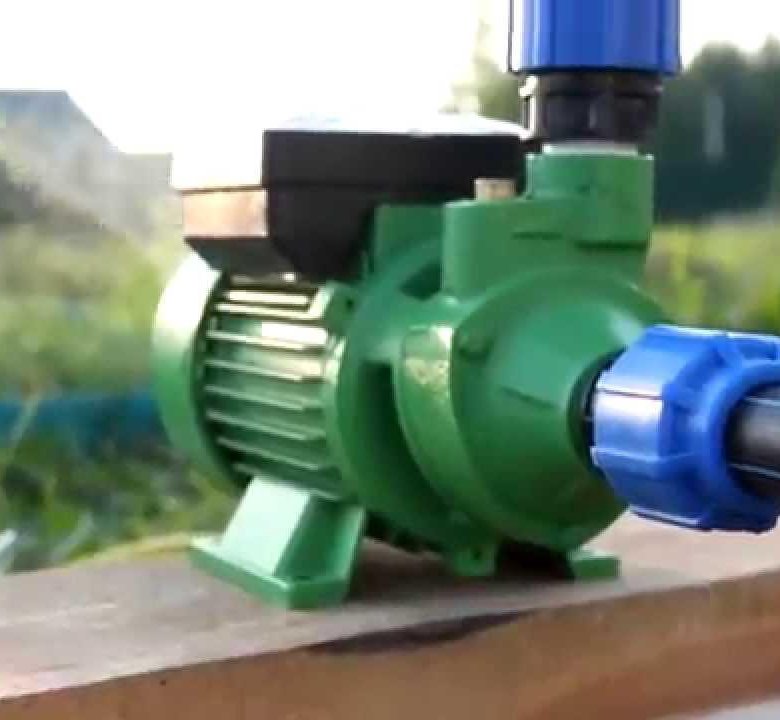

Центробежные насосы

Принцип действия основан на вращении крыльчатки внутри улитки. За счет высокой скорости вращения на выходе насоса создается область разряженного давления, куда, по законам физики, и устремляется вода.

Минусы

наиболее высокая стоимость среди этих трех типов насосов,
чувствителен к механическим примесям, типичный допуск не более 100 грамм взвеси на кубометр воды.

Плюсы

высокая производительность,
бесшумность.

Винтовые насосы (шнековые)

Как видно из названия главным рабочим элементом насоса является шнек (винт Архимеда), бесконечная спираль, работу которой мог видеть каждый в бытовой мясорубке. Только в насосе она смонтирована вертикально.

Минусы

крайне желательно использование в паре с обратным клапаном,
средний допуск по взвеси схож с центробежными насосами.

Плюсы

большой напор,
бесшумность.

Сравнивая центробежные и винтовые насосы можно сказать следующее. Центробежные насосы более производительные, но создают меньший напор (высота подъема) чем винтовые. Совсем утрированный пример: если у центробежного насоса производительность 3 м3 и высота подъема 40 метров, то у винтового производительность будет 1,5 м3 и напор 80 метров.

виды шнековых погружных скважинных насосов

Современные производители предлагают для оснащения автономных систем водоснабжения множество видов насосного оборудования, которое решает задачи не только по откачиванию воды, но и по ее дальнейшей транспортировке по трубопроводу. Если говорить о конструктивном исполнении различных моделей, которое и определяет сферу их применения и технические характеристики, то достаточно интересной конструкцией отличаются насосы винтовые (или, как их еще часто называют, шнековые насосы).

Насос скважинный винтового типа Оasis, обеспечивающий максимальный напор до 130 метров

Особенности конструкции и назначение

Все насосное оборудование, используемое для откачивания воды из скважины или колодца, можно разделить на поверхностное и погружное. Устройства первой категории, как следует из их названия, устанавливаются на поверхности земли, в непосредственной близости от подземного источника водоснабжения, а перекачиваемая такими насосами жидкая среда поднимается из скважины или колодца по специальной трубе. Скважинные насосы поверхностного типа характеризуются невысокими показателями напора перекачиваемой жидкой среды, что не позволяет использовать их для обслуживания скважин, глубина которых превышает 10 метров.

Тот самый винт, из-за которого и произошло название рассматриваемых типов насосов

Погружные насосы в процессе использования располагаются в толще перекачиваемой жидкой среды, оставаясь в ней на весь период своей эксплуатации. В отличие от поверхностных, погружные помпы характеризуются значительно более высокой мощностью: они способны создавать напор перекачиваемой жидкой среды, значение которого составляет десятки метров водяного столба (от 50 метров). Такие характеристики позволяют успешно использовать эти гидромашины для откачивания жидкой среды из скважин, отличающихся даже очень значительной глубиной.

Шнековый насос (или спиральный насос) относится к устройствам погружного типа, а значит, его корпус целиком находится в толще перекачиваемой им жидкой среды. Название «винтовой» этот скважинный насос получил из-за того, что основным элементом его конструкции является архимедов винт, за счет вращения которого и обеспечивается перекачивание жидкой среды.

Принцип работы Архимедова винта

Следует отметить, что преимущественное большинство погружных насосов действует не по винтовому, а по центробежному принципу. Основным рабочим органом центробежных насосов является колесо с зафиксированными на его внешней поверхности лопатками. При вращении такого колеса вместе с перекачиваемой средой в различных частях внутренней рабочей камеры насоса создается повышенное давление жидкости и разрежение воздуха, что и способствует выталкиванию рабочей среды через напорный патрубок и ее всасыванию из скважины через входную магистраль.

Шнековый насос, как уже говорилось выше, оснащается винтом определенной длины, используемым в качестве основного рабочего элемента. Благодаря тому, что шнековый механизм практически не реагирует на содержание в перекачиваемой среде песка и других твердых включений небольшого размера, винтовые насосы для скважин успешно используются для работы с жидкостями, характеризующимися даже значительной степенью загрязнения. Особенности конструкции шнековых механизмов, применяемых для оснащения погружных винтовых насосов, исключают засорение песком, содержащимся в перекачиваемой жидкой среде, элементов, из которых такие механизмы состоят.

Схематическое изображение скважинного винтового насоса

Центробежные погружные насосы, в отличие от винтовых, при перекачивании жидкой среды с песком даже мелкой фракции достаточно быстро выходят из строя. Именно поэтому, если встает вопрос о том, винтовой или центробежный насос использовать для перекачивания воды даже с незначительным содержанием песка, выбор однозначно стоит делать в пользу устройств шнекового типа.

Принцип действия винтового насоса достаточно прост:

Вода из скважины попадает во внутреннюю рабочую камеру устройства через расположенное в нижней части его корпуса подающее отверстие.
Захватываясь выступающими спиральными элементами шнека, вращающегося на валу ротора, жидкая среда проталкивается в верхнюю часть рабочей камеры, где расположено напорное отверстие.

Достаточно значимым отличием погружных шнековых насосов от глубинных устройств других типов является то, что при повышении скорости вращения их основного рабочего органа – шнека – увеличивается только производительность оборудования, то есть количество жидкой среды, которую оно перекачивает за единицу времени.

При этом давление, которым характеризуется поток жидкости, выходящей из напорной магистрали насоса шнекового типа, остается практически неизменным. Такое качество шнековых насосов для скважин позволяет успешно применять их даже на крупных промышленных объектах. В частности, данное оборудование активно используют для перекачивания нефти, работы с маслами и другими жидкими средами промышленного назначения.

Геометрические параметры, учитываемые при подборе винтового насоса

Между размерами (в частности, длиной) шнека, которым оснащен насос винтовой, и производительностью устройства существует прямая зависимость. Так, чем более длинным шнеком оснащен винтовой электронасос, тем выше его производительность. Преимущественное большинство современных насосов шнекового типа оснащается одним рабочим винтом, и лишь незначительное число моделей имеет в своей конструкции два и более шнека.

Удлиненная форма, которой отличается шнек, оптимально подходит для того, чтобы оснащать таким элементом помпы именно погружного типа, которые опускаются в обсадную колонну, поэтому должны иметь вид вытянутого вдоль продольной оси цилиндра. Такая форма основного рабочего органа винтовых насосов позволяет создавать на его основе мощные устройства, отличающиеся в то же самое время достаточно небольшим диаметром.

Разновидности и основные технические характеристики

Среди насосов шнековых выделяют две категории. Основополагающим параметром такого разделения выступает рабочая глубина, на которой способны работать данные гидромашины. Так, в зависимости от этой характеристики различают:

стандартные винтовые насосы;
устройства глубинной категории.

Шнековый насос, относящийся к стандартной категории, используется для откачивания воды из колодцев или скважин, глубина которых не превышает 20–25 метров. Такие помпы часто применяются для обслуживания скважин с небольшим дебитом, бурение которых выполнено на водоносных слоях почв песчаного типа (скважины на песок). Поскольку с помощью винтового насоса можно откачивать жидкую среду с различной производительностью, сохраняя при этом стабильное давление создаваемого потока и не обращая внимания на содержание в составе воды песчаных включений, данное оборудование оптимально подходит для обслуживания скважин указанного типа.

Винтовой моноблочный насос с верхним расположением водозаборной части

Винтовой скважинный насос глубинной категории оснащается удлиненным шнеком, что определяет впечатляющие технические возможности такой гидромашины. Обладая высокой мощностью и надежностью, она может успешно обслуживать артезианские скважины, вода в которых располагается на глубине, доходящей до ста метров. Конечно, цена таких моделей значительно выше стоимости устройств стандартной категории, но во многих случаях, когда требуется обеспечить подачу воды из скважин значительной глубины, без подобного оборудования просто не обойтись.

Рассмотрим технические характеристики, которыми обладает скважинный винтовой насос, относящийся к моделям средней ценовой категории:

производительность, показывающая, какой объем жидкой среды насос способен перекачать в единицу времени, – 1500–2000 л/час;
напор создаваемого потока жидкости – 40–60 метров водяного столба;
температура, которой может обладать перекачиваемая жидкая среда, – от +5 до +40°С;
размер частичек нерастворимых твердых включений, которые могут содержаться в перекачиваемой воде, – 2–2,5 мм;
мощность электродвигателя, приводящего во вращение ротор и шнек, – 1–1,5 кВт.

Линейка винтовых насосов Sprut

Большинство моделей шнековых насосов средней ценовой категории, которые часто применяются для оснащения бытовых автономных систем водоснабжения, могут работать от электрической сети с напряжением 220 В.

Шнековые помпы промышленного назначения отличаются более впечатляющими техническими характеристиками. В частности, такие устройства без ущерба для своего технического состояния могут успешно перекачивать жидкие среды, температура которых значительно превышает вышеуказанные значения. Кроме того, промышленные насосы винтового типа в состоянии работать с жидкими средами, содержащими в своем составе нерастворимые твердые включения, размер частиц которых превышает 2–2,5 мм.

Скважинный шнековый насос для артезианских водозаборов

Основная часть корпусных деталей насосов скважинных винтового типа изготавливается из нержавеющей стали, отдельные элементы – из прочного пластика. Для герметизации элементов внутренней конструкции таких гидромашин используются прокладки, изготовленные из резины и силикона.

Поскольку движущиеся элементы внутренней конструкции шнековых насосов постоянно контактируют с перекачиваемой жидкой средой, они не нуждаются в обеспечении дополнительного охлаждения.

Когда лучше использовать винтовые насосы, чем центробежные

За прошедшие годы технология перекачки жидкостей — от нефтегазового и химического производства до жидких терминалов, которые поставляются по трубопроводам, баржам, железнодорожным и грузовым автомобилям — стала был центробежный насос. Их метод работы — жидкость входит в рабочее колесо насоса вдоль оси вращения или рядом с ней и ускоряется крыльчаткой, текущая радиально наружу в выпускное отверстие спиральной камеры — делает их хорошо спроектированными для приложений с перекачкой больших объемов.Центробежные насосы также относительно хорошо работают с водоподобными жидкостями, которые необходимо перекачивать по трубопроводной сети с переменным расходом.

Тем не менее, другая технология — двух- и трехвинтовые насосы прямого вытеснения — может быть более универсальной, надежной и эффективной альтернативой центробежным насосам в операциях по перекачке жидкости, которые имеют решающее значение для многих отраслей промышленности. В этой статье показано, насколько эффективными могут быть винтовые насосы в качестве альтернативы их центробежным собратьям.

Семейство высокоэффективных и универсальных двух- и трехвинтовых насосов разработано для удовлетворения потребностей множества различных приложений для работы с жидкостями, встречающихся в цепочках добычи и поставок нефти и газа. Все изображения любезно предоставлены Blackmer

Движение

Основная проблема в том, чтобы сделать винтовой насос более распространенным вариантом при работе с жидкостями, заключается в том, чтобы убедить операторов отказаться от технологии, которая считается стандартной для множества работ.Вообще говоря, основная масса жидкостей, используемых в промышленности, имеет низкую вязкость и должна перекачиваться с очень высокой скоростью потока, что играет на эксплуатационной прочности центробежных насосов.

Во многих случаях, например, системы переработки нефти, газа и химии были спроектированы на основе насосной технологии, а не наоборот. Инженеры сначала знакомы с центробежными насосами и, исходя из этих знаний не понаслышке, попытаются работать в пределах эксплуатационных возможностей центробежного насоса.Они знают, как работают центробежные насосы и их преимущества, и уверены, что эти насосы — лучшая технология, которая поможет им в достижении их целей.

Чтобы проиллюстрировать этот образ мышления, в некоторых случаях инженер-конструктор — вместо того, чтобы рассматривать другую технологию перекачки — будет смешивать или нагревать сырую сырую нефть, чтобы управлять процессом и снизить вязкость жидкости до менее 300 сантистоксов (сСт), что облегчает обращение с центробежным насосом. В этом случае они восстанавливают жидкость в соответствии с технологией перекачки — независимо от влияния на стоимость.

Другими словами, когда подобные меры принимаются для удовлетворения потребностей насоса, популярность центробежных насосов в системах перекачки жидкости становится чем-то вроде самореализующегося пророчества.

Независимо от того, как жидкость может быть восстановлена, операторы должны позаботиться о том, чтобы центробежный насос работал в точке максимальной эффективности (BEP). BEP — это точка, в которой насос работает с максимальной эффективностью. Центробежные насосы редко работают на предельной максимальной производительности.

Однако, когда работа насоса выходит за пределы окна BEP, на крыльчатку будет оказываться неравномерное давление, что приведет к «отклонению» вала насоса из-за увеличения радиального усилия. Когда происходит прогиб, на подшипники и механическое уплотнение ложатся более высокие нагрузки, что может привести к повреждению корпуса, задней пластины и рабочего колеса насоса. Обеспечение работы на BEP может быть трудоемкой задачей, поскольку насос необходимо постоянно контролировать и регулировать, что требует человеческих часов и денег.

Кроме того, соблюдение объемов добычи и квот всегда было главным приоритетом при перекачке жидкости, но, поскольку эксплуатационные расходы продолжали расти, прозвучал призыв к повышению операционной эффективности с точки зрения энергии, необходимой и потребляемой во время операций по перекачке. В этой области центробежные насосы также могут не справиться.

Из-за сложности выбора насоса часто выбираются насосы увеличенного размера, что приводит к увеличению эксплуатационных расходов и затрат на техническое обслуживание, неэффективной работе и более высокому, чем необходимо, потреблению энергии.
По мере увеличения перепада давления насоса расход уменьшается. Следовательно, чувствительные ко времени операции, которые зависят от поддержания постоянной скорости потока, будут занимать больше времени, что может быть дорогостоящим.
Работа центробежного насоса ухудшается при перекачивании жидкости с вязкостью более 100 сСт.

Эта неэффективность приведет к увеличению счетов за коммунальные услуги и повлияет на чистую прибыль предприятия.

Преимущества винтовых насосов

Как уже упоминалось, решением недостатков центробежных насосов могут быть винтовые насосы прямого вытеснения (PD).Проблема не только в преодолении встроенных преимуществ знакомства с центробежными насосами и последующей обширной установленной базой, но и в том, чтобы заставить инженеров признать или даже узнать о существовании альтернатив, таких как винтовые насосы.

Проще говоря, многие инженеры не изучают винтовые насосы в своих исследованиях, и многие, кто знает о них, имеют предвзятое представление об их недостатках или о том, что они не более чем смазочные насосы, способные работать только с низкими расходами.На самом деле, современные винтовые насосы достигли прогресса в плане скорости потока, с которой они могут справиться, с диапазоном расхода от 220 галлонов в минуту (833 л / мин) до 11 000 галлонов в минуту (41 635 л / мин), которые теперь достижимы.

По правде говоря, конструкция винтовых насосов PD позволяет им перекачивать различные жидкости, даже с более высокой вязкостью. Принцип работы заключается в том, что противоположные винты входят в зацепление, образуя герметичную полость с окружающим корпусом насоса. Когда приводные винты поворачиваются, жидкость перемещается и равномерно и постоянно подается к выпускному отверстию насоса, что создает постоянный объемный расход независимо от давления нагнетания.

Технология винтовых насосов для перекачки нефтегазовых жидкостей дает несколько преимуществ:

Способность работать в широком диапазоне потоков, давлений, типов жидкостей и вязкостей
Постоянный поток даже при изменении противодавления в системе из-за изменений вязкости
Высокая объемная и общая операционная эффективность, приводящая к снижению эксплуатационных расходов
Управляемый выход с переменной производительностью
Низкие внутренние скорости
Самовсасывание и хорошие характеристики всасывания
Высокая устойчивость к увлеченному воздуху и другим газам
Низкая механическая вибрация, улучшающая и продлевающая срок службы
Исключительно плавная и тихая работа
Чрезвычайно низкая пульсация снижает нагрузку и продлевает срок службы связанных компонентов перекачки жидкости (трубопроводов, шлангов, клапанов и т. Д.)

В частности, в промышленных системах перекачки жидкости наиболее эффективно используются два типа винтовых насосов: двухвинтовой с распределительным механизмом (WTG) и трехвинтовой.

Насосы

WTG оснащены внешними подшипниками и зубчатой передачей, обеспечивающей двойное всасывание и самовсасывание без контакта металла с металлом между внутренними компонентами насоса. Такая конструкция помогает насосу достигать самых высоких скоростей потока среди всех ротационных насосов PD, даже при различных уровнях противодавления и вязкости.Фактически, производительность винтового насоса PD, в отличие от центробежного насоса, увеличивается с увеличением вязкости жидкости. Эти конструктивные характеристики делают винтовые насосы подходящими для всех типов перекачивающих сред, включая жидкости с низкой или высокой вязкостью, смазочные или несмазывающие, нейтральные или агрессивные, а также чистые или загрязненные жидкости.

Трехвинтовые насосы

предназначены для работы с чистыми смазочными жидкостями без твердых частиц в широком диапазоне вязкости, температуры и давления.Они разработаны с охватываемым приводным шпинделем, двумя охватывающими вторичными шпинделями и корпусом, в котором находятся винты, что позволяет жидкости плавно и непрерывно перемещаться в осевом направлении от всасывания к выпуску. Этот метод работы обеспечивает плавный, постоянный поток продукта с низким уровнем шума и высоким уровнем энергоэффективности.

Заключение

Легко понять, почему промышленные операторы так сильно полагаются на центробежные насосы для своих нужд по перекачке жидкости.Это технология, которая за многие годы доказала свою пригодность к целым насосным системам, которые были разработаны для оптимизации сложных цепочек производства и поставок. Но эти операторы также должны быть открыты для рассмотрения альтернативных технологий, которые, как было доказано, создают эксплуатационные преимущества.

Так обстоит дело с винтовыми насосами PD и той ролью, которую они могут сыграть в оптимизации перекачки жидкости во многих отраслях промышленности. Хотя винтовые насосы могут иметь более высокую стоимость покупки, чем центробежные, лучше помнить об этом старом бромиде: «Покупка дешево означает, что вам придется покупать его снова.«И основные эксплуатационные преимущества, которыми обладают винтовые насосы — способность работать с более широким диапазоном вязкости жидкости при более высоких расходах и давлениях, более низкое энергопотребление и отсутствие необходимости беспокоиться о BEP — делают их более эффективными, надежными и универсальная альтернатива центробежным насосам в критических системах перекачки жидкостей.

Джош Пеппер — глобальный менеджер по продукции — винтовые насосы компании Blackmer, расположенной в Гранд-Рапидс, штат Мичиган. Blackmer — это торговая марка PSG, дуврской компании, расположенной в Окбрук-Террас, штат Иллинойс.PSG состоит из нескольких ведущих мировых брендов насосов, включая Abaque, Almatec, Blackmer, Ebsray, Finder, EnviroGear, Griswold, Mouvex, Neptune, Quattroflow, RedScrew и Wilden. Дополнительную информацию о ПСЖ можно найти на сайте psgdover.com. С Pepper можно связаться по телефону 616-248-9235 или [email protected]. Для получения дополнительной информации о полном ассортименте насосов и компрессоров Blackmer посетите сайт blackmer.com или позвоните по телефону 616-241-1611.

Различия между центробежными насосами и центробежными насосами. Насосы прямого вытеснения

Профессионалы отрасли постоянно работают над разработкой и внедрением новейших технологий в области насосов и клапанов.В последнее время EmpoweringPumps.com занимается вопросами устойчивого развития и новых достижений. Но для тех, кому нужно освежить в памяти основы работы с насосами, мы подумали, что сейчас самое время обсудить различия между центробежными и поршневыми насосами прямого вытеснения.

Как работают центробежные и поршневые насосы?

Почти все насосы относятся к этим двум категориям, из которых наиболее распространены центробежные. Однако объемные насосы прямого вытеснения бывают более разнообразными, такими как шестеренчатые, кулачковые, перистальтические, винтовые и многие другие типы насосов.

Наиболее распространенным типом центробежных насосов является насос с радиальным потоком. Эти центробежные насосы используют вращающееся рабочее колесо для создания вакуума для перемещения жидкости. Рабочее колесо насоса вращается внутри корпуса и снижает давление на входе. Это движение затем выталкивает жидкость наружу из корпуса насоса, что увеличивает давление, достаточное для того, чтобы отправить ее наружу.

Существует также центробежный насос с осевым потоком, в котором используется изогнутое рабочее колесо в форме пропеллера, тогда как рабочее колесо центробежного насоса с радиальным потоком больше похоже на вентилятор.Насосы с осевым потоком перемещают жидкость, втягивая жидкость в свою ось и используя рабочее колесо для подачи жидкости на другую сторону насоса.

Объемные насосы прямого вытеснения втягивают жидкость в отсек на входе и перемещают ее к выпускному отверстию для выпуска, чаще всего с использованием ротационного, возвратно-поступательного или диафрагменного метода перемещения жидкости. Основное отличие этих типов насосов от центробежных заключается в том, что поршневые насосы прямого вытеснения перемещают жидкость с одинаковой скоростью независимо от давления на впускном конце, а центробежные насосы — нет.

Какие насосы используются в нефтегазовой отрасли?

Насосы обоих этих типов являются важными компонентами в нефтегазовой промышленности. Они обычно используются как часть трехфазных или многофазных насосных приложений, в которых используются два или более типов насосов для подачи всех жидкостей, процесс, который обеспечивает снижение затрат на оборудование, более простую установку, улучшенное производство и меньшую площадь основания.

Центробежные насосы, используемые в нефтегазовой промышленности

Электрический погружной насос (ESP) — эти насосы обычно полностью погружены в перекачиваемую жидкость и специально разработаны для борьбы с кавитацией насоса.Вместо всасывания жидкостей механизмы в этих насосах выталкивают жидкости, что делает их намного более надежными и эффективными, чем использовавшиеся ранее струйные насосы. Более новые модели ESP могут также включать водомаслоотделитель, который позволяет повторно закачивать воду в резервуар без необходимости поднимать ее на поверхность, что экономит время и эксплуатационные расходы.

Геликоосевой насос. Этот центробежный насос, также называемый насосом Poseidon, использует несколько ступеней рабочих колес и лопастей для перемещения жидкостей.Сжатие достигается за счет передачи кинетической энергии от вращающихся лопастей рабочего колеса через круги направляющих лопаток для перемещения жидкости. Этот насос часто используется на морских и глубоководных разработках.

Насос для глубоких скважин — промышленность начинает все больше склоняться к этим типам насосов, особенно к насосам для подъема морской воды из глубоких скважин и пожарным насосам. Они могут иметь объем до 2600 кубических метров и обеспечивать дополнительную защиту при добыче на шельфе.Многие из этих насосов используют радиальные рабочие колеса для меньшей производительности и полурадиальную конструкцию для большей производительности, что может привести к среднему значению MTBR 25 000 часов или более.

Насосы прямого вытеснения, используемые в нефтегазовой промышленности

Винтовой насос с прогрессивным двигателем. Эти типы насосов, также известные как эксцентриковые винтовые или одновинтовые насосы, используются из-за их способности перекачивать сложные жидкости, например, содержащие твердые или высоковязкие жидкости.Они работают с использованием одного винта или ротора внутри двухзаходного резинового статора для создания давления и перемещения жидкости. Чаще всего они используются в неглубоких колодцах или на поверхности.

Двухвинтовой насос — этот насос вращается, образуя камеры с зацеплением двух винтов внутри корпуса насоса. Камеры заполняются жидкостью и перемещают ее со стороны всасывания на сторону нагнетания с более высоким давлением насоса. Этот процесс можно обратить в некоторых двухвинтовых насосах. Они могут работать практически с любой неоднородной жидкостью любой абразивности, смазывающей способности и вязкости.Сдвоенные насосы чаще всего используются в ситуациях с большими объемными долями газа и изменяющимися условиями на входе.

Другие насосы, используемые в нефтегазовой промышленности

Погружной насос для глубоких скважин. Как бы это ни звучало, эта вертикальная скважина погружается в глубокую воду с целью выполнения ряда операций выше по течению. Агрегат заполнен маслом, что позволяет ему быть надежным и долговечным, предлагая при этом меньшую стоимость в течение всего жизненного цикла.Он работает с использованием тяжелых рабочих колес, сдвоенных подшипников и различных вариантов уплотнения. Кроме того, эти насосы могут обрабатывать потоки до 6000 кубических метров, напор до 800 метров и скорость до 3600 об / мин.

Насос для химических процессов — эти насосы используются для перекачки вредных химикатов во многих отраслях промышленности, включая добычу нефти и газа. Они могут эффективно транспортировать опасные или коррозионные химические вещества, чтобы избежать любого повреждения оборудования или персонала на рабочем месте.В химическом технологическом насосе используется комбинация плотного соединения, усиленного корпуса, специальных рабочих колес, герметичной камеры и других механизмов для удаления вредных химикатов.

Нефтяной скиммер с алюминиевой лопастью — Эти роторно-лопастные насосы могут использоваться до, в середине и после. Насос легкий, компактный, имеет большой диапазон расхода, возможность работы всухую и перекачивает высоковязкие жидкости.

Линия с несколькими винтовыми насосами — Одна из последних новинок, представленных на мировом рынке. Линия с несколькими винтовыми насосами включает двух-, двух- и трехвинтовые насосы с редуктором.Он предлагает диапазоны до 2500 галлонов в минуту / 1160 фунтов на квадратный дюйм. Он также может работать с жидкостями высокой и низкой вязкости, а также со смазочными и несмазывающими жидкостями.

И это лишь некоторые из насосов, используемых в промышленности…

https://empoweringpumps.com/screw-pump-basics/

Руководство

Положительного вытеснения по сравнению с центробежными насосами — когда использовать?

Насосы прямого вытеснения и центробежные насосы

Есть два основных семейства насосов; поршневой и центробежный (ротодинамический), оба имеют свое применение и наилучшие области применения.Однако важно уметь определять, когда следует выбирать каждый тип насоса, что в конечном итоге сводится к их принципу работы и конкретному применению.

Насосы прямого вытеснения характеризуются работой, при которой жидкость перемещается путем захвата фиксированного объема, обычно в полости, а затем нагнетания захваченной жидкости в нагнетательную трубу. Центробежный насос передает кинетическую энергию двигателя жидкости посредством вращающейся крыльчатки; по мере вращения крыльчатки оно втягивает жидкость, вызывая повышенную скорость, которая перемещает жидкость к точке нагнетания.

Таблица быстрого сравнения

Ниже приводится таблица быстрого сравнения, в которой показаны основные различия в производительности центробежных (роторных) насосов и поршневых насосов прямого вытеснения.

Фактор	Центробежный	Положительное смещение
Механика	Рабочие колеса передают скорость от двигателя к жидкости, которая помогает перемещать жидкость к выпускному отверстию (создает поток, создавая давление).	Улавливает ограниченное количество жидкости и выталкивает ее из всасывающего отверстия в выпускное отверстие (создает давление, создавая поток).
Производительность	Скорость потока изменяется при изменении давления.	Скорость потока остается постоянной при изменении давления.
Вязкость	Скорость потока быстро уменьшается с увеличением вязкости, даже при любой средней толщине, из-за потерь на трение внутри насоса.	Благодаря внутренним зазорам с высокой вязкостью легко справиться, и скорость потока увеличивается с увеличением вязкости.
КПД	КПД достигает пика при определенном давлении; любые изменения резко снижают эффективность. Плохо работает при выходе из середины кривой; может вызвать повреждение и кавитацию.	На эффективность меньше влияет давление, но если что-то имеет тенденцию к увеличению с увеличением давления. Может работать в любой точке кривой без повреждений или потери эффективности.
Высота всасывания	Стандартные модели не могут создавать высоту всасывания, хотя доступны самовсасывающие конструкции, а манометрическая высота всасывания возможна через обратный клапан на линии всасывания.	Создайте разрежение на впускной стороне, чтобы они могли создавать высоту всасывания.
Сдвиг	Высокоскоростной двигатель приводит к срезанию жидкости. Не подходит для сред, чувствительных к сдвигу.	Низкая внутренняя скорость означает, что к перекачиваемой среде применяется небольшой сдвиг. Идеально подходит для жидкостей, чувствительных к сдвигу.

Сравнение кривых производительности

Для визуальной справки по сравнению производительности между двумя принципами работы см. Ниже кривые производительности, которые показывают, как на работу центробежных и поршневых насосов влияют разные факторы.

Для каких применений используются центробежные насосы?

Центробежные насосы являются наиболее распространенным типом насосов для перекачки жидкостей с низкой вязкостью в установках с высоким расходом и низким давлением, что делает их идеальными для применений, где требуется насос для работы с большими объемами. Конструкция центробежного насоса часто ассоциируется с перекачкой воды, но также является популярным решением для работы с жидким топливом и химикатами:

Общее водоснабжение
Перекачивание морской воды
Циркуляция воды
Кондиционер
Питание котла
Перекачка легкого топлива
Нефтехимия
Мойка и пожаротушение
Орошение

В то время как в целом центробежные насосы используются с чистыми жидкостями, если выбрана правильная крыльчатка i.е. рабочее колесо вихря, некоторые твердые частицы могут обрабатываться.

Центробежные насосы отличаются простой конструкцией с небольшим количеством движущихся частей, что снижает требования к техническому обслуживанию и снижает затраты. Это делает их подходящими для приложений, в которых насос используется часто или даже непрерывно. Простота конструкции также позволяет легко производить центробежные насосы из множества различных материалов, включая пластик и чугун для более легких условий эксплуатации, а также бронзу и нержавеющую сталь для более агрессивных или гигиеничных применений.Следовательно, центробежные насосы подходят для использования с несколькими жидкостями.

Конструкция центробежного насоса также очень компактна по сравнению с другими типами насосов, которые производят такие же уровни производительности, что делает их хорошим вариантом, когда экономия места является проблемой.

Когда использовать поршневой насос прямого вытеснения?

Насосы прямого вытеснения обычно выбираются из-за их способности перекачивать жидкости с высокой вязкостью при высоком давлении и относительно низких расходах, поскольку на их эффективность не влияет давление.В то время как центробежные насосы являются наиболее распространенным типом устанавливаемых насосов из-за их простоты, поршневые насосы прямого вытеснения представляют собой решение, которое может работать в более сложных условиях, когда центробежные насосы могут выйти из строя, благодаря их способности работать в любой точке их кривой.

Есть две классификации поршневых насосов прямого вытеснения; поворотные и возвратно-поступательные. Несмотря на то, что все типы насосов, подпадающих под эти классификации, подчиняются одному и тому же принципу работы, они имеют свои собственные конструктивные характеристики и преимущества.

Поршневые поршневые насосы — работают за счет вращения насосного элемента.

Поршневые поршневые насосы — работают за счет постоянного возвратно-поступательного движения.

Вообще говоря, поршневые насосы прямого вытеснения предназначены для перекачки жидкостей с высокой вязкостью, таких как густые масла, шламы, сточные воды и пасты. Благодаря своим внутренним зазорам, некоторые типы, такие как винтовые насосы и перистальтические насосы, также отлично подходят для работы со средами с высоким содержанием твердых частиц, включая обезвоживание грунтовых вод и отработанных масел.С другой стороны, винтовые и пластинчатые насосы идеально подходят для перекачивания относительно чистых жидкостей, таких как топливо и смазочные масла.

Будучи более низкоскоростными насосами, чем центробежная конструкция, роторные объемные насосы с большими насосными камерами, такие как винтовые, лопастные и перистальтические насосы, обычно представляют собой насосы с низким сдвигом, которые обеспечивают плавный поток. Это позволяет им перекачивать продукты, чувствительные к сдвигу, структура которых должна оставаться неповрежденной, например, оливки, которые нельзя раздавить, и клеи, которые не теряют липкости, и гели, которые должны сохранять гелеобразные свойства.

Насосы прямого вытеснения способны справляться с колебаниями давления, расхода и вязкости и оставаться эффективными, в отличие от центробежных насосов, которые не работают за пределами центра своей кривой. Поскольку их скорость потока остается постоянной (пропорциональной скорости работы), плавной и низкой пульсацией, несмотря на изменения давления, поршневые насосы прямого вытеснения, такие как перистальтические, поршневые и диафрагменные насосы, являются идеальными решениями для приложений дозирования, поскольку они позволяют выполнять точное дозирование. вне.

Как показано в данном руководстве, некоторые процессы подходят для центробежных насосов, а другие — для поршневых насосов прямого вытеснения. Важно отметить, что условия применения делают одно более подходящим, чем другое.

Руководство по типам насосов — Найдите подходящий насос для работы

Насосы Насосы с измельчителем Насосы с измельчителем Перечисленные насосы Горизонтальные насосы с разъемным корпусом Самовсасывающие насосы Насосы Лопастные насосы Винтовой насос В винтовых насосах В пластинчатых насосах

Тип насоса	Базовое описание	Основные характеристики	Используемые приложения	Рекомендуемая среда (жидкость)	Преимущества	Диапазоны расхода	Диапазоны полного напора (давления)	Диапазоны мощности в лошадиных силах
Центробежные насосы	Общее название насосов с одним или несколькими рабочими колесами.Множество типов и конфигураций для разных приложений. См. Ниже конкретные типы центробежных насосов.	Одно или несколько рабочих колес. Кожух спиральный или диффузорный. Обычно приводится в действие электродвигателем, но доступны и другие типы приводов.	Центробежные насосы могут перекачивать любые жидкости. Самый высокий расход среди всех типов насосов. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Лучший выбор насоса для жидкостей с низкой вязкостью (жидких) и высоких расходов. Никаких пульсаций, которые могут быть обнаружены в некоторых поршневых насосах прямого вытеснения.	5 — 200 000 галлонов в минуту ——— 19 — 757 080 л / мин	10 — 7500 футов ——— 3 — 2 286 м	0.125 — 5000 л.с.
Технологические насосы ANSI	Технологические насосы ANSI являются единственным типом насосов стандартного размера в насосной промышленности США (например, сравнимые размеры всех производителей имеют одинаковые габариты и размеры интерфейса). Технологические насосы ANSI по определению являются горизонтальными одноступенчатыми насосами с торцевым всасыванием. Насос соответствует ANSI B73.1 (ASME B73.1).	Считается насосом с торцевым всасыванием, смонтированным на раме. Обычно поставляется с открытыми рабочими колесами.Габаритно-стандартные размеры поставляются всеми производителями. Доступен в широком спектре сплавов и неметаллов для многих агрессивных сред.	Применения для передачи и обработки на химических предприятиях, целлюлозно-бумажных комбинатах, нефтеперерабатывающих заводах, предприятиях пищевой промышленности, а также общие услуги на производственных предприятиях всех типов.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Стандартизация размеров позволяет завершить проектирование трубопроводов, фундамента и здания до выбора поставщика насоса. Кроме того, это позволяет менять марку насоса в полевых условиях без необходимости перенаправлять трубопровод или модифицировать двигатель, муфту или фундаментную плиту. У этого типа насоса больше вариантов материала, чем у других типов.	10–5 000 галлонов в минуту ——— 38 — 18 927 л / мин	50-750 футов ——— 22 — 325 фунтов на кв. Дюйм	1-250 л.с.
Технологические насосы API	Тип насоса API применяется к насосам, построенным в соответствии со стандартом API 610 для насосов для нефтеперерабатывающих заводов, трубопроводов и других приложений обработки углеводородов.Он включает в себя торцевое всасывание, горизонтальный разъемный корпус, вертикальную турбину и другие типы.	Соответствует стандарту API 610 для работы с углеводородами. Включает закрытые рабочие колеса с заблокированными компенсационными кольцами. Обычно устанавливается по средней линии для минимизации теплового движения.	Услуги по транспортировке и переработке углеводородов на нефтеперерабатывающих заводах, в трубопроводах и установках по переработке углеводородов.	Нефть сырая и все виды углеводородов.	Отвечает требованиям API 610, обеспечивая безопасность и надежность при работе с углеводородами при высоком давлении и температуре.	10–10 000 галлонов в минуту ——— 38 — 37 854 л / мин	50 — 7500 футов ——— 22 — 3251 фунт / кв. Дюйм	1 — 5000 л.с.
Насосы с осевым потоком	Axial Flow — это насосы с очень высоким расходом и низким напором. Также называется пропеллерным насосом.	Одноступенчатое рабочее колесо с высокой удельной скоростью для высокого расхода и низкого напора.	Осушение паводков, циркуляционный водяной насос электростанции, услуги испарителя и ирригация.	Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Этот тип насоса — лучший тип для достижения очень высокой скорости потока при очень низком напоре, что является гидравлическим требованием, необходимым для определенных применений, таких как обезвоживание паводком.	5,000 — 200,000 галлонов в минуту ——— 18,927 — 757,08 л / мин	10-30 футов ——— 4-13 фунтов на кв. Дюйм	10 — 1500 л.с.
Бустерные насосы	Бустерные насосы используются для дальнейшего повышения давления в системе.Это может быть торцевое всасывание, линейный циркуляционный насос, горизонтальный разъемный корпус или вертикальная турбина в корпусе насоса.	Подкачивающие насосы почти всегда являются многоступенчатыми (с более чем одним рабочим колесом). Все остальные функции весьма специфичны для приложения.	Распределение питьевой воды, усилитель орошения, усилитель охлаждающей воды, обслуживание технологического усилителя	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы.Доступен в сплавах для агрессивных сред.	Позволяет создавать дополнительное давление, необходимое для перемещения жидкости на большие расстояния или использования высокого давления для распыления или других услуг.	5 — 10 000 галлонов в минуту ——— 19 — 37 854 л / мин	200 — 7500 футов ——— 87 — 3,251 фунт / кв. Дюйм	1 — 5000 л.с.
Герметичные моторные насосы	Насосы с герметичным двигателем — это центробежные насосы без уплотнения.Рабочее колесо прикреплено непосредственно к ротору двигателя, а ротор, находящийся в контакте с жидкостью, отделяется от статора двигателя.	Насос и двигатель тесно соединены, поэтому механическое уплотнение отсутствует. Ротор насоса включает в себя канал циркуляции перекачиваемой жидкости для смазки подшипников скольжения и упорных поверхностей. Эти области износа изготовлены из керамики, карбида кремния или карбида вольфрама.	Перекачивание химикатов, углеводородов или других жидкостей, которые трудно герметизировать или где последствия утечки серьезны.Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных торцевых уплотнений.	Все типы жидких (невязкие жидкости).	Устраняет механическое уплотнение, одно из самых больших затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.	5 — 1500 галлонов в минуту ——— 19 — 5678 л / мин	25 — 400 футов ——— 11 — 173 фунтов на кв. Дюйм	0.5 — 300 л.с.
Насосы измельчителя	— это тип центробежного насоса, который предназначен для измельчения твердых и волокнистых материалов во время перекачивания. Доступен в конфигурации с вертикальной стойкой и с торцевым всасыванием.	Рабочее колесо насоса содержит усиленные шлифовальные зубья, а многие из них имеют сменные изнашиваемые пластины в корпусе, позволяющие измельчать твердые частицы во время работы насоса.	используются в приложениях, которые закрывают обычные насосы для сточных вод, перекачивающих твердые частицы, на промышленных, химических и перерабатывающих предприятиях.	Жидкости, содержащие твердые частицы и вязкий материал, которые иначе было бы трудно перекачивать.	Может перекачивать жидкости, содержащие длинные волокнистые материалы или другие твердые вещества, которые могут забиться в других типах насосов.	50 — 10 000 галлонов в минуту ——— 189 — 37 854 л / мин	15-200 футов ——— 7 — 87 фунтов на кв. Дюйм	1-500 л.с.
Циркуляционные насосы	Циркуляционные насосы обычно представляют собой насосы с прямыми всасывающими и напорными фланцами.	Прямые соединения всасывающего и нагнетательного трубопроводов. Насос может быть оснащен традиционным двигателем и муфтой или может иметь двигатель с мокрым ротором, который устраняет уплотнение.	Циркуляционные насосы используются в системах HVAC в зданиях (циркуляция охлажденной воды, циркуляция горячей воды, циркуляция питьевой воды). Также циркуляция охлаждающей воды в растениях.	Вода и относительно жидкие жидкости.	Линейный дизайн экономит занимаемую площадь.	5-750 галлонов в минуту ——— 19 — 2 839 л / мин	20 — 180 футов ——— 9 — 78 фунтов на кв. Дюйм	1-50 л.с.
Криогенные насосы	Криогенные насосы используются для перекачивания жидкостей с очень низкими температурами.	Специальные материалы, уплотнения и зазоры, выдерживающие очень низкие температуры.	Применение при низких температурах в обрабатывающей промышленности, поставках СПГ и производстве полупроводников.	Идеально подходит для жидкостей с очень низкими температурами.	Способен переносить низкие температуры, характерные для определенных областей применения.	5 — 1,000 галлонов в минуту ——— 19 — 3785 л / мин	25 — 1000 футов ——— 11 — 434 фунтов на кв. Дюйм	0.5 — 500 л.с.
Барабанные насосы	Бочковые насосы используются для перекачивания небольших количеств жидкости из бочек и бутылок. Насос очень тонкий, чтобы поместиться в отверстие барабана. Обычно поставляется как центробежный насос, но для более густых жидкостей и паст доступны поршневые насосы прямого вытеснения.	Трубка малого диаметра, окружающая вал, подходит к отверстию бочки на 55 галлонов. Обычно имеет двигатель с ручным спуском.	Перекачивание небольшого количества жидкости из бочек объемом 55 галлонов и больших бутылок.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости.	Очень практичный способ перекачки небольших количеств различных жидкостей, хранящихся в бочках или бутылях.	0,5 — 70 галлонов в минуту ——— 2 — 265 л / мин	20-75 футов ——— 9-33 фунтов на кв. Дюйм	0,25 — 1 л. С.
Концевые всасывающие насосы	Насосы с односторонним всасыванием — это распространенный тип центробежных насосов.Имеет горизонтальный вал с консольным рабочим колесом. Поток идет через конец кожуха и выходит через верх.	Горизонтальный вал, одно рабочее колесо (см. Категорию многоступенчатых насосов с большим количеством рабочих колес). Различные типы крыльчатки для чистых и грязных работ, множество вариантов материалов	Любой перенос или циркуляция жидкости. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Самый дешевый вариант с первоначальной стоимостью для большинства приложений. У большинства дистрибьюторов есть стандартные размеры.	5-7 000 галлонов в минуту ——— 19 — 26 498 л / мин	10-750 футов ——— 4 — 325 фунтов на кв. Дюйм	0.125 — 250 л.с.
Пожарные насосы	Центробежный насос, используемый для тушения пожаров в зданиях, на заводах и других местах.Может соответствовать стандартам UL / NFPA для пожарных насосов. Обычно это горизонтальный раздельный корпус или вертикальный турбинный насос для служб UL / FM. Насосы, не указанные в списке, могут быть с односторонним всасыванием.	соответствуют требованиям UL / FM для противопожарных служб.	Противопожарные службы всех типов, внесенные в списки UL / FM и не внесенные в списки.	Вода	Отвечает требованиям UL / FM для пожарных насосов. Поставщики часто включают полную систему, включая двигатель и элементы управления.	20–5 000 галлонов в минуту ——— 76 — 18 927 л / мин	100 — 1200 футов ——— 43-520 фунтов на кв. Дюйм	10-800 л.с.
Шлифовальные насосы	насосы Grinder представляют собой тип погружного насоса сточных вод, который имеет режущие зубы, включенные на рабочее колесо, чтобы размолоть сточные воды для канализационного давления применений. Также доступны винтовые насосы прямого вытеснения.	Зубья шлифовальные на входе крыльчатки погружного электродвигателя.	Бытовые напорные канализационные системы.	Канализация и прочие сточные воды.	Этот тип насоса для сточных вод позволяет использовать канализационные трубы меньшего диаметра, чем обычные канализационные системы с самотечным дренажем. Кроме того, канализационные линии могут повторять контур земли, поскольку они не должны непрерывно стекать в точку сбора.	5-50 галлонов в минуту ——— 19 — 189 л / мин	50 — 150 футов ——— 22-65 фунтов на кв. Дюйм	0.5-5 лс
Горизонтальные насосы с разъемным корпусом	представляют собой центробежные насосы с одинарным рабочим колесом с двойным всасыванием, установленным между подшипниками. Корпус разделен по горизонтали для обслуживания. Фланцы всасывания и нагнетания расположены напротив друг друга.	Рабочее колесо с двойным всасыванием обеспечивает лучший NPSH и меньшее осевое усилие. Корпус обычно имеет двойную спиральную камеру для уменьшения радиальных нагрузок на подшипник. Насос имеет два уплотнения, оба уплотняющие давление всасывания.	Обычно для применений с более высоким расходом, чем для насосов с односторонним всасыванием. Используется для охлаждающей воды, подпиточной воды, распределения питьевой воды, пожарных насосов, трубопроводов и других основных технологических потоков.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред.	Этот тип насоса допускает гораздо более высокий расход, чем насосы с торцевым всасыванием. Рабочее колесо с двойным всасыванием не имеет осевых осевых нагрузок и имеет меньшую вероятность кавитации.	100–100 000 галлонов в минуту ——— 379 — 378 540 л / мин	50 — 1500 футов ——— 22 — 650 фунтов на кв. Дюйм	3 — 5000 л.с.
Струйные насосы	Струйные насосы — это тип насосов для домашних водяных скважин, которые используются при более низких расходах, чем с вертикальными турбинами. Это горизонтальный всасывающий насос с односторонним всасыванием, в котором используется эжектор для увеличения потока.	Горизонтальный концевой всасывающий насос с эжектором, установленный на насосе (для эксплуатации в неглубоких скважинах) или расположенный внизу в скважине.	Колодцы бытовые	Вода	Более дешевый бытовой скважинный насос, чем погружной.	1–70 галлонов в минуту ——— 4 — 265 л / мин	20-200 футов ——— 9 — 87 фунтов на кв. Дюйм	0.5-5 лс
Насосы с магнитным приводом	Насосы с магнитным приводом представляют собой центробежный насос без уплотнения. Он передает крутящий момент от двигателя к крыльчатке посредством вращающегося внешнего магнита, который передает магнитный поток через баллон на внутренний магнит, прикрепленный к крыльчатке. Таким образом, внутренняя часть банки изолирована без проникновения вала и устранено уплотнение.	Магниты обычно изготавливаются из керамики, самария, кобальта или неодима.Втулки и упорные поверхности внутри банки изготовлены из карбида кремния или карбида вольфрама или керамики, чтобы справиться с потенциально абразивной жидкостью, циркулирующей внутри банки. Большинство из них необходимо защитить от потери потока, которая может серьезно повредить насос из-за повышения температуры из-за магнитного потока.	Перекачивание химикатов, углеводородов или других жидкостей, которые трудно герметизировать или где последствия утечки серьезны. Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных торцевых уплотнений.	Все типы жидких (невязкие жидкости).	Устраняет механическое уплотнение, одно из самых больших затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.	5 — 4000 галлонов в минуту ——— 19-15 142 л / мин	25 — 1000 футов ——— 11 — 434 фунтов на кв. Дюйм	0,5 — 300 л.с.
Многоступенчатые насосы	В многоступенчатых насосах используется несколько рабочих колес с диффузорами или улитками, которые создают больший напор, чем одноступенчатые насосы (с одним рабочим колесом).Доступны в горизонтальной и вертикальной ориентации.	Кожух может быть разделен по радиусу или по оси. Осевое усилие может быть сбалансировано или не сбалансировано, в зависимости от конструкции. Рабочие колеса имеют закрытую конструкцию с диффузором или спиральным корпусом.	Услуги высокого давления, такие как питательная вода для котлов, конденсат, трубопроводы, обратный осмос и удаление накипи.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред.	Лучшие способы получить высокое давление с помощью центробежного насоса. Осевые нагрузки могут быть ниже, чем у одноступенчатых конструкций.	5 — 10 000 галлонов в минуту ——— 19 — 37 854 л / мин	200 — 7500 футов ——— 87 — 3,251 фунт / кв. Дюйм	1 — 5000 л.с.
Регенеративные турбинные насосы	Регенеративные турбинные насосы не считаются истинными центробежными, но работают по тому же кинетическому принципу, что и центробежный насос.Вместо крыльчатки с лопатками у крыльчатки турбины есть лопатки, похожие на турбины, которые образуют напор. Обычно это одноступенчатое всасывание с односторонним всасыванием, хотя доступны и многоступенчатые версии.	Обычно одноступенчатый, хотя доступен и многоступенчатый. Насос имеет очень узкие внутренние зазоры, поэтому перекачиваемая жидкость должна быть достаточно чистой. У насоса очень крутая кривая напора-производительности, поэтому насос должен быть защищен от возможной работы из-за закрытого клапана.	Малые питательные насосы для котлов для химчисток, пекарен и аналогичные небольшие коммерческие котлы.Также используется в OEM-приложениях, таких как чиллер и лазерное охлаждение.	Тонкие прозрачные жидкости.	Очень компактный насос для применений с низким расходом и высоким напором. Это может привести к экономии места и снижению затрат на питательные насосы для небольших котлов. Этот тип насоса справляется с паром и воздухом, смешанными с жидкостью, лучше, чем традиционные центробежные насосы.	1–200 галлонов в минуту ——— 4 — 757 л / мин	50 — 1200 футов ——— 22-520 фунтов на кв. Дюйм	0.5 — 75 л.с.
Шламовые насосы	Шламовый насос — это общий термин для насоса, который перекачивает абразивный шлам. Их можно рассматривать как насос с торцевым всасыванием, насос с вертикальной колонной или погружной насос.	Насосы изготовлены либо из чугуна с высоким содержанием никеля (белого чугуна), чтобы выдерживать абразивный износ шламов, либо насос покрыт резиной для шлама с более закругленными краями. Насосы часто имеют сменные изнашиваемые пластины на одной или обеих сторонах рабочего колеса.	Горная промышленность, переработка полезных ископаемых, транспортировка шламов на переработку и дноуглубительные работы. Также насосы используются для подачи шлама на угольных электростанциях, сталелитейных заводах, цементных заводах и т. Д.	Очень абразивные жидкости всех типов.	Обычные насосы не выдержат абразивного износа, вызываемого шламом на деталях насоса. Шламовые насосы предназначены для перекачивания абразивных шламов и обеспечивают максимально долгий срок службы насосов.	10 — 30 000 галлонов в минуту ——— 38 — 113 560 л / мин	30 — 250 футов ——— 13-108 фунтов на кв. Дюйм	1 — 2000 л.с.
Самовсасывающие насосы	представляют собой центробежные насосы, которые могут быть расположены над всасывающим резервуаром без внешней системы всасывания.Конфигурация с торцевым всасыванием, но увеличенный корпус для поддержки заливки.	Нет необходимости во внешней заливке или донных клапанах.	Водоотливные насосы и устройства для осушения. Транспортные услуги, при которых насос должен быть расположен над всасывающим резервуаром.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Нет необходимости во внешней заливке	5-7 000 галлонов в минуту ——— 19 — 26 498 л / мин	10 — 350 футов ——— 4 — 152 фунт / кв. Дюйм	1 — 150 л.с.
Погружные насосы	Погружные насосы включают в себя погружной двигатель с одноступенчатым насосом, тесно соединенным с ним, что позволяет всей сборке работать под водой.	Погружной двигатель, заполненный воздухом или маслом. Различные рабочие колеса предназначены для приема твердых частиц различного размера.	Услуги дренажных насосов, сточных вод и сточных вод, начиная от товаров для дома и заканчивая основными очистными сооружениями.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Удаляет вал колонны и подшипники, обнаруженные в отстойном насосе колонны.Более компактный, сниженная стоимость установки поддона. Может располагаться в зонах, подверженных наводнениям.	5 — 7 500 галлонов в минуту ——— 19 — 28 391 л / мин	10-200 футов …….. 4 — 87 фунтов на кв. Дюйм	0,25 — 250 л.с.
Насосы для мусора	Насосы для мусора представляют собой тип самовсасывающих центробежных или погружных центробежных насосов, предназначенных для перекачивания горных пород и других твердых частиц во время обезвоживания.	Открытые или закрытые рабочие колеса без засорения, предназначенные для прохождения камней и другого мусора. Насосы могут быть самовсасывающими. Уплотнения обычно имеют закаленные поверхности.	Обезвоживание строительных площадок, шахт и хозяйственных котлованов.	Грязная вода, содержащая грязь, камни, камни и другой мусор.	Предназначен для перекачивания твердых частиц и абразивов, используемых во многих системах обезвоживания.	5 — 1,000 галлонов в минуту …….. 19 — 3785 л / мин	25 — 150 футов ——— 11-65 фунтов на кв. Дюйм	0.25-50 лс
Вертикальные отстойники	Вертикальные отстойники включают вертикальный вал, поддерживаемый центральной колонной. Одиночное рабочее колесо, открытое или закрытое, перекачивает насос через спиральный корпус и затем выходит из выпускной трубы колонны.	Различные типы крыльчаток для чистых и грязных работ. Подшипники скольжения в трубе колонны необходимо смазывать водой из поддона или снаружи водой или консистентной смазкой.	Услуги дренажных насосов.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Относительно недорогой отстойник. Для большинства конструкций уплотнение вала не требуется, поскольку колонна вала не находится под давлением.	5 — 7 500 галлонов в минуту ——— 19 — 28 391 л / мин	15 — 150 футов ——— 7-65 фунтов на кв. Дюйм	0,5 — 250 л.с.
Вертикальные турбинные насосы	Вертикальные турбинные насосы — это насосы с вертикальным валом, разработанные для установки в скважине.Может также откачивать из открытого резервуара, реки, водозаборного сооружения или резервуара или может быть установлен в бочке для применения подкачивающего насоса. Насос может иметь одно или несколько рабочих колес и чаши диффузора, в зависимости от требований к общему напору.	Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной двигатель, установленный под насосом, чтобы исключить использование подшипников трансмиссионного вала и трансмиссионного вала.	Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды, подкачивающие насосы, технологические насосы.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Единственный практичный способ качать из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.Герметичная версия насоса отлично подходит для работы с низким NPSH	50 — 150 000 галлонов в минуту ——— 189 — 567 810 л / мин	15 — 2000 футов ——— 7-867 фунтов на кв. Дюйм	1 — 5000 л.с.
Скважинные насосы	Тип вертикального турбинного насоса, разработанный специально для использования в пробуренных скважинах. Кроме того, для более низких значений расхода обратитесь к типу струйного насоса выше.	Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной двигатель, установленный под насосом, чтобы исключить использование подшипников трансмиссионного вала и трансмиссионного вала.	Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды	Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Единственный практичный способ качать из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.	50-20 000 галлонов в минуту ——— 189 — 75 708 л / мин	20 — 1000 футов ——— 9 — 434 фунтов на кв. Дюйм	1 — 3000 л.с.
Насосы прямого вытеснения	Насос прямого вытеснения (PD) — это общее название типа насоса, который не имеет крыльчаток, а полагается на вращающиеся или совершающие возвратно-поступательное движение части для непосредственного проталкивания жидкости в замкнутом объеме до тех пор, пока не будет создано достаточное давление для перемещения жидкости. в сливную систему.Это включает в себя множество конкретных типов для конкретных приложений, как описано ниже.	Насос работает по принципу прямого вытеснения роторного или возвратно-поступательного типа. См. Ниже особенности определенных типов.	Все виды услуг во многих отраслях промышленности, в которых поршневые поршневые насосы предпочтительнее центробежных насосов из-за высокой вязкости, наличия хрупких или чувствительных к сдвигу твердых частиц или необходимости низкого расхода и высокого давления.	Жидкости с высокой вязкостью, некоторые более жидкие жидкости, жидкости, содержащие твердые частицы, особенно хрупкие твердые частицы, а также жидкости, чувствительные к сдвигу.	Лучший выбор для работы с более высокой вязкостью и для щадящего перемещения жидкостей. Также может потребоваться для комбинации с низким расходом, высоким давлением или в других сферах применения. Некоторые типы по своей природе являются самовсасывающими, а некоторые — без уплотнений.	0,1 — 15 000 галлонов в минуту ——— ,38 — 56,781 л / мин	10 — 100 000 фунтов на кв. Дюйм ——— ,7 — 6,895 бар	0.5 — 5000 л.с.
Насосы AODD	AODD представляют собой поршневые диафрагменные насосы любого типа, содержащие две диафрагмы и приводимые в действие воздухом, а не электродвигателем.	Воздушная секция с челночным клапаном поочередно подает воздух к двум диафрагмам. Каждая диафрагма имеет набор обратных клапанов.	Многие приложения в общем производстве, где нет электричества, или где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Может использоваться там, где нет электричества, при наличии сжатого воздуха. Доступен в различных металлических и неметаллических материалах в зависимости от перекачиваемой жидкости. Может перекачивать жидкости, содержащие крупные твердые частицы. Насос не имеет уплотнений и может работать всухую.	0,25 — 300 галлонов в минуту ——— 1 — 1136 л / мин	10-125 фунтов на кв. Дюйм ——— .7-9 бар	0,25 — 30 л. С.
Бетононасос	Бетононасосы — это тип поршневого поршневого насоса, который специально разработан для перекачивания бетона и других смешанных растворов заполнителей.	Напорный патрубок для перекачки бетона на большие расстояния или на большие высоты. Конструкционные материалы, способные работать с абразивным заполнителем.	Бетон, строительные объекты.	Бетон и прочие заполнители.	Лучший способ перемещать бетон на большие расстояния и на высоту во время заливки.	10–1 000 галлонов в минуту ——— 38 — 3785 л / мин	25 — 1000 фунтов на кв. Дюйм ——— 2 — 69 бар	10-500 л.с.
Мембранные насосы	Мембранные насосы представляют собой тип поршневого насоса прямого вытеснения, в котором жидкость перекачивается с помощью возвратно-поступательной диафрагмы, которая приводится в действие соленоидом, механическим приводом или гидравлическим приводом.Другие версии с пневматическим приводом (см. Тип AODD ниже). Насос имеет обратные клапаны на входе и выходе.	Насос содержит возвратно-поступательную диафрагму и впускные и выпускные обратные клапаны.	Много применений на заводе общего назначения, где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Перекачивает широкий спектр жидкостей, включая жидкости, содержащие твердые частицы.Насос не имеет уплотнений и может работать всухую без повреждения насоса.	1 — 1,800 галлонов в минуту ——— 4 — 6814 л / мин	25-15 000 фунтов на кв. Дюйм ——— 2 — 1,034 бар	0,5 — 2000 л.с.
Насосы с гибким рабочим колесом	Насосы с гибким рабочим колесом — это тип роторного поршневого насоса, который имеет вращающееся резиновое рабочее колесо с лопатками, которые изгибаются, а затем выпрямляются, когда рабочее колесо вращается, чтобы соответствовать внутреннему кулачку в корпусе насоса.	Доступны различные резиновые материалы для обеспечения правильной совместимости с перекачиваемой жидкостью.	Используется в качестве трюмных и балластных насосов на малых и средних морских судах. Также встречается в других применениях на заводах, где жидкости содержат некоторые твердые частицы.	Вода, морская вода и другие жидкие жидкости, включая жидкости, содержащие некоторые твердые частицы.	Относительно недорогой способ перемещения жидкостей, содержащих некоторое количество твердых частиц.	5 — 150 галлонов в минуту ——— 19 — 568 л / мин	10-60 фунтов на кв. Дюйм ——— .7-4 бар	0,25 — 10 л. С.
Шестеренные насосы	Шестеренные насосы представляют собой тип роторного объемного насоса, в котором жидкость перекачивается, проходя между двумя зацепляющими шестернями и окружающим корпусом. Есть внутренние и внешние зубчатые передачи.	Типы внутренних и внешних зубчатых колес. Обычно не работает с твердыми частицами или абразивными жидкостями.	Самый распространенный насос для чистых масел и других вязких жидкостей.	Масла и прочие жидкости с высокой вязкостью.Обычно подходит только для чистых жидкостей (без твердых частиц).	Наиболее широко используется для чистых нефтепродуктов. Мало подвижных частей, простая конструкция.	1 — 1500 галлонов в минуту ——— 4 — 5678 л / мин	10 — 2,500 фунтов на кв. Дюйм ——— ,7 — 138 бар	0,5 — 2000 л.с.
Лопастные насосы	состоят из двух лопастей привода валов, которые входят в зацепление друг с другом, но не соприкасаются из-за использования синхронизирующих шестерен.Это позволяет бережно перекачивать жидкости, содержащие мягкие или хрупкие твердые частицы, или вязкие жидкости.	Насос имеет синхронизирующие шестерни, поэтому лопасти не соприкасаются друг с другом во время перекачивания. Доступны в санитарных вариантах для пищевых, фармацевтических и биотехнологических услуг.	Доступен в санитарных вариантах для продуктов питания, напитков, фармацевтики и биотехнологий.	Вязкие жидкости, содержащие хрупкие твердые частицы или чувствительные к сдвигу.	Это обычный насос для санитарных применений, перекачивающий вязкие жидкости или жидкости, содержащие хрупкие твердые частицы.Нет контакта металла с металлом внутри насоса.	25 — 3000 галлонов в минуту ——— 95 — 11 356 л / мин	50-450 фунтов на кв. Дюйм ——— 3 — 31 бар	1-500 л.с.
Дозирующие насосы	Дозирующие насосы — это тип поршневого поршневого диафрагменного насоса с очень низким расходом (обычно измеряется в галлонах в час или в день, а не в минуту).Скорость потока регулируется.	Насос, как правило, представляет собой мембранный насос, хотя более старые конструкции являются поршневыми. Мембрана приводится в действие соленоидом, механическим или гидравлическим приводом. Насос включает впускной и выпускной обратные клапаны. Обычно содержит регулировку длины хода для изменения скорости потока, а некоторые насосы также могут управлять скоростью потока.	Используется для измерения или дозирования очень малых расходов с высокой точностью. Чаще всего применяется химическая обработка воды в котлах, градирнях, питьевой воды и т. Д.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости.	Точное и воспроизводимое измерение объемного расхода. Возможность легко регулировать скорость потока, регулируя длину хода или скорость.	.01 — 20 галлонов в минуту ——— .038 — 76 л / мин	10 — 30 000 фунтов на кв. Дюйм ——— ,7 — 2,068 бар	0,125 — 60 л.с.
Перистальтические насосы (шланговый насос)	Перистальтические насосы или шланговые насосы — это тип роторного поршневого насоса, который имеет ролик или башмак, который сжимает трубку или шланг во время вращения.Сжимающее действие перемещает жидкость по трубке.	Включает сменный шланг, который должен быть совместим с перекачиваемой жидкостью. Этот шланг обычно можно заменить в случае износа.	Этот тип насоса используется для перекачивания хлора и других дезинфицирующих средств в коммерческих плавательных бассейнах, на винодельнях, на очистных сооружениях и во многих OEM-приложениях, где перекачивание без уплотнения является преимуществом.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Этот тип насоса не требует уплотнения и удерживает жидкость внутри трубки, что исключает утечку.	0,2 - 200 галлонов в минуту ——— 0,78 — 757 л / мин	10 — 250 фунтов на кв. Дюйм ——— ,7 — 17 бар	0,125 — 40 л.с.
Поршневые насосы	Поршневые насосы — это тип поршневого насоса прямого вытеснения, который имеет поршни двустороннего действия.	Насос включает один или несколько поршней двустороннего действия, уплотненных уплотнительными кольцами напротив стенок цилиндра. Насос имеет впускной и выпускной обратные клапаны для каждого поршня.	Используется в производстве масла, при промывке, мойке под давлением, автомойках, обратном осмосе и других областях, где необходимо высокое давление.	Вода и другие жидкие жидкости, включая жидкости, содержащие абразивы.	Может быть лучшей альтернативой плунжерному насосу в определенных областях применения, например, с абразивными жидкостями.Более низкие скорости могут означать меньшее обслуживание.	5 — 700 галлонов в минуту ——— 19 — 2650 л / мин	50-5 000 фунтов на кв. Дюйм ——— 3 — 345 бар	1-500 л.с.
Плунжерные насосы	Плунжерные насосы — это тип поршневого поршневого насоса, который обычно имеет три или пять поршневых поршней одностороннего действия.	Насос включает в себя один или несколько плунжеров одностороннего действия, уплотненных набивкой у стенок цилиндра. Насос имеет обратный клапан на входе и выходе для каждого плунжера.	Используется в производстве масла, при промывке, мойке под давлением, автомойках, обратном осмосе и других областях, где необходимо высокое давление.	Вода и другие жидкие углеводороды, сырая нефть.	Лучший способ достичь очень высокого давления при перекачке.	5 — 1,200 галлонов в минуту …….. 19 — 4543 л / мин	50–100 000 фунтов на кв. Дюйм …….. 3 — 6 895 бар	1 — 5000 л.с.
Винтовые насосы	представляет собой тип роторного поршневого насоса, который имеет однопроходный винтовой ротор, вращающийся внутри двухзаходного винтового резинового статора. Это создает прогрессирующую полость, которая перемещает жидкость через насос и создает в ней давление.	Ротор представляет собой посадку с натягом внутри электрометрического статора для минимизации утечки (скольжения). Из-за этого пусковой крутящий момент может быть выше рабочего крутящего момента.	Используется для перекачивания полимеров и обезвоженного осадка при очистке сточных вод, а также для перекачивания вязких или содержащих твердые вещества жидкостей на промышленных предприятиях, таких как целлюлозные заводы, нефтехимические и химические предприятия.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости и жидкости, содержащие твердые частицы.	Иногда считается насосом последней инстанции, так как он может работать с трудными жидкостями, которые являются вязкими или содержат твердые частицы и которые другие типы насосов не могут принять.	10 — 2400 галлонов в минуту ——— 38 — 9 085 л / мин	50 — 2000 фунтов на кв. Дюйм ——— 3 — 138 бар	1-500 л.с.
Винтовые насосы	используются два винта, приводимых в действие синхронизирующими шестернями, которые перемещают масла и другие вязкие жидкости.Также доступен с тремя винтами, один заворачивает другой.	В двух винтовых насосах используются синхронизирующие шестерни, поэтому винты зацепления не вращают друг друга. Типы с тройным винтом имеют один винт, приводящий в движение два других, и не включают зубчатые колеса.	Перекачка топлива, лифты и другие приложения, требующие относительно высоких расходов вязких жидкостей.	Масла, топливо и другие жидкости с высокой вязкостью. Также работает с двухфазными смесями жидкость / газ.	Самый высокий расход поршневых насосов прямого вытеснения.	50-15 000 галлонов в минуту ——— 189 — 56 781 л / мин	50 — 4500 фунтов на кв. Дюйм ——— 3 — 310 бар	5 — 5000 л.с.
Пластинчатые насосы	используется ротор с лопатками, расположенными в пазах, вращающимися внутри корпуса эксцентрической формы. По мере вращения ротора лопатки входят в пазы и выходят из них.	Скользящие лопатки часто изготавливаются из углерода.	Альтернатива шестеренному насосу для перекачки масел и других вязких жидкостей. Также подходит для более жидких жидкостей.	Масла и прочие жидкости с высокой вязкостью. Обычно подходит только для чистых жидкостей (без твердых частиц). Также подходит для жидких жидкостей, таких как бензин и вода.	Подходит как для густых, так и для жидких жидкостей, поэтому часто используется для терминалов и разгрузки грузовиков, где обрабатываются многие типы жидкостей.	5 — 2,500 галлонов в минуту ——— 19 — 9 464 л / мин	20-200 фунтов на кв. Дюйм ——— 1-14 бар	1-300 л.с.

Положительный поршневой насос по сравнению с центробежным насосом.

При перекачивании жидкостей из одной обсадной колонны в другую необходимо учитывать несколько переменных при выборе насоса. Иногда лучше использовать центробежный насос, а в других случаях предпочтительнее поршневой насос прямого вытеснения. В этом блоге мы кратко рассмотрим, как работают насосы. Затем мы углубимся в различия между двумя насосами и дадим совет, когда использовать какой насос.

Что такое центробежный насос?
Центробежные насосы используются для транспортировки жидкостей путем преобразования энергии вращения, приводимой в действие каким-либо двигателем или двигателем, в энергию, перемещающую жидкость.Жидкость поступает в рабочее колесо насоса по оси вращения, где она ускоряется крыльчаткой в направлении диффузора или спирали. Жидкости увеличивают давление и скорость, проходя мимо крыльчатки.

Что такое поршневой насос прямого вытеснения?
Насос прямого вытеснения транспортирует жидкости, улавливая фиксированное количество жидкости и нагнетая ее в нагнетательную трубу. Движение запускается двумя или тремя шпинделями, которые движутся в противоположных направлениях друг к другу; перекачивание и, таким образом, вытеснение жидкости.

В чем отличия?
Оба насоса вытесняют жидкость, однако между ними есть некоторые различия.

Механика.
Очевидная разница между ними заключается в том, как они работают. Как показано выше, центробежные насосы сообщают жидкости скорость, в результате чего на выходе создается давление. Насосы прямого вытеснения улавливают ограниченное количество жидкости и перекачивают ее из всасывающего отверстия в нагнетательный порт.Короче говоря, в центробежных насосах создается давление и возникает поток, тогда как в насосах прямого вытеснения создается поток и возникает давление.

Производительность.
Поскольку поток является результатом давления, в центробежных насосах поток изменяется при изменении давления. Поскольку поршневые насосы прямого действия работают наоборот, их поток соответствует изменению давления. Оба типа насосов могут регулировать поток, изменяя скорость.Скорость потока вращающегося поршневого насоса пропорциональна скорости (диапазон изменения часто превышает 10: 1) и почти не зависит от перепада давления. В отличие от центробежных насосов (диапазон регулирования 3: 1), нет необходимости как в многочисленных применениях, так и в насосных агрегатах для конкретных продуктов. Работой можно управлять без обработки жидкости или дросселирования насоса. В центробежных насосах это необходимо, несмотря на регулируемую скорость.

Вязкость.
Для центробежных насосов эффективность снижается с увеличением вязкости.Это связано с потерями на трение внутри насоса. По этой причине эти насосы обычно не используются при вязкости более 850 сСт. Производительность центробежного насоса снижается уже с вязкости 100 сСт. Напротив, эффективность поршневых насосов прямого вытеснения увеличивается с увеличением вязкости.

Эффективность.
Центробежные насосы достигают пика при BEP (точка максимальной эффективности). При более высоких или более низких уровнях давления эффективность снижается. В пределах окна 80–110% от BEP этот насос является адекватным.Для поршневых насосов прямого вытеснения эффективность увеличивается с увеличением давления.

Условия на входе .
В центробежных насосах необходимо, чтобы жидкости находились в насосе для создания перепада давления. Кроме того, центробежный насос не может подавать GVF (объемная доля газа) выше 15%. Поэтому всасывающий трубопровод и насос необходимо заполнить жидкостью. Сухой насос не заправляется сам по себе. В поршневых насосах прямого действия на впускном отверстии (всасывании) создается отрицательное давление.Насос также необходимо один раз заполнить жидкостью. Однако, в отличие от центробежного насоса, он также может работать с большими объемами газа и заправлять его самостоятельно со значением NPSHr (необходимая положительная высота всасывания) до 1,8 м. Эти очень хорошие возможности всасывания-подъема могут максимизировать операции по улавливанию лайнеров, в то же время выдерживая всасывание увлеченного воздуха и других газов без пароизоляции.

Итак, какой насос использовать?
На этот вопрос не так просто ответить, как кажется.Как правило, с увеличением вязкости насосы прямого вытеснения становятся необходимостью. То же самое касается работы с переменным давлением или при работе с сухим насосом. Однако, чтобы быть на 100% уверенным в том, какой тип насоса использовать, свяжитесь с нашей командой экспертов в KRAL. Сообщите нам свое приложение, и вместе мы сможем выбрать лучший насос для вашего бизнеса.

28.10.2019

Центробежные насосы и поршневые насосы прямого вытеснения

Насосы, которые используются для очистки сточных вод, можно классифицировать как центробежные или поршневые.У обоих этих типов насосов есть свои плюсы и минусы, поэтому не всегда легко определить, какой из них подходит для ваших нужд. Чтобы сделать правильный выбор, важно знать разницу между центробежными и поршневыми насосами.

Принцип работы центробежных и поршневых насосов

Чтобы понять, чем эти насосы отличаются, вы должны сначала узнать, как работает каждый насос. Насосы прямого вытеснения втягивают фиксированный объем жидкости в насос через всасывающий клапан, захватывая ее в полости внутри насоса, а затем вытесняя ее через выпускной клапан.Способ вытеснения жидкости через выпускной клапан будет варьироваться в зависимости от типа поршневого насоса прямого вытеснения. Например, поршневой поршневой насос прямого вытеснения предназначен для вытеснения жидкости с помощью поршня, который перемещается вверх и вниз через корпус насоса. Другие модели поршневых насосов прямого действия, такие как винтовые насосы и шестеренчатые насосы, не имеют компонентов, которые перемещаются вверх и вниз. Вместо этого в этих насосах используются вращающиеся компоненты, чтобы перекачивать жидкость с одной стороны насоса на другую.

Центробежные насосы известны своей упрощенной конструкцией. Самым важным компонентом центробежного насоса является крыльчатка, которая представляет собой вращающееся устройство, которое перемещает жидкость через насос. Рабочее колесо вращается, всасывая жидкость в насос, а затем передает кинетическую энергию от двигателя жидкости, которая движется через насос и выходит через нагнетательный клапан.

Как давление влияет на скорость потока

Одним из основных преимуществ поршневого насоса прямого вытеснения является его способность обеспечивать постоянный расход.Расход поршневого насоса прямого вытеснения остается постоянным при изменении давления.

Однако это не относится к центробежным насосам, которые предназначены для реагирования на изменения давления. Эффективность центробежного насоса достигает пика при определенном уровне давления. Когда давление не достигает этого определенного уровня, эффективность этого насоса будет снижаться. Следовательно, на расход центробежных насосов будут влиять изменения давления.

Как вязкость влияет на скорость потока

Еще одно различие между центробежными и поршневыми насосами заключается в том, как вязкость жидкости влияет на скорость потока.По мере увеличения вязкости расход центробежного насоса начнет быстро уменьшаться. Совершенно противоположное верно для насосов прямого вытеснения. По мере увеличения вязкости увеличивается и расход поршневого насоса. Это связано с тем, что высоковязкие жидкости быстро заполняют внутренние зазоры поршневого насоса прямого вытеснения, что обеспечивает больший объемный КПД. По этой причине важно выбрать поршневой насос прямого вытеснения для перекачивания жидкостей с высокой вязкостью.

Резка жидкостей

Скорость вращения рабочего колеса в конструкции центробежного насоса делает его менее чем идеальным для работы со средами, чувствительными к сдвигу. Объемные насосы прямого вытеснения не содержат каких-либо высокоскоростных компонентов, что означает, что эти насосы не будут оказывать большого сдвига для среды. По этой причине при работе со средами, чувствительными к сдвигу, лучше всего выбирать поршневой насос прямого вытеснения.

Мощность всасывания

Некоторые центробежные насосы могут иметь высоту всасывания, а стандартные модели — нет.Насосы прямого вытеснения обладают способностью к высоте всасывания. Рассмотрим поршневой насос, который представляет собой традиционную модель поршневого насоса прямого вытеснения. Поршень — это компонент, который движется вверх и вниз, перемещая воду с одной стороны насоса на другую. Когда поршень движется вверх, давление в корпусе насоса снижается, что открывает всасывающий клапан и позволяет воде свободно течь в насос. Всасывающий клапан закрывается, когда поршень движется вниз и увеличивает давление внутри корпуса насоса, что выталкивает воду из насоса.

Когда использовать центробежные и поршневые насосы

При выборе насоса важно учитывать условия, в которых он будет работать. Лучше всего использовать центробежный насос для работы с большим объемом жидкости с низкой вязкостью в среде с низким давлением. Центробежный насос лучше всего работает при перекачивании воды, однако он также может справляться с перекачкой химикатов и топлива с низкой вязкостью.

Благодаря упрощенной конструкции центробежные насосы могут быть изготовлены из различных материалов, включая пластик, нержавеющую сталь и чугун.Это делает его более универсальным, так как его дизайн можно адаптировать к вашим потребностям. Этот тип насоса также очень компактен, что делает его идеальным выбором, когда для насоса мало места.

Насосы прямого вытеснения часто устанавливаются для перекачивания масла, сточных вод и шлама. Насосы прямого вытеснения также идеально подходят для перекачивания жидкостей, содержащих твердые материалы. Обычно поршневые насосы прямого вытеснения используются в тех случаях, когда условия не идеальны для центробежных насосов. Например, на расход центробежного насоса сильно влияют изменения давления.Поэтому лучше всего использовать поршневой насос прямого вытеснения, когда будут изменения давления, поскольку это не повлияет на расход насоса этого типа.

Чтобы узнать больше о центробежных и поршневых насосах или разместить заказ, свяжитесь с Lakeside Equipment Corporation сегодня. На протяжении десятилетий Lakeside Equipment Corporation стремится предоставлять высококачественные и надежные продукты и услуги клиентам по всему миру. Позвольте нам помочь вам найти подходящий центробежный или объемный насос, отвечающий вашим потребностям.Позвоните по телефону 630-837-5640 или посетите наш веб-сайт, чтобы связаться с одним из наших знающих представителей сегодня.

Рассмотрите винтовые насосы в нефтегазовой отрасли

Нефтегазовая промышленность — это сложный бизнес, который охватывает обнаружение подземных запасов до их добычи, сбора, переработки, производства, транспортировки, хранения и, в конечном итоге, сбыта. На протяжении всей этой масштабной цепочки производства и поставок насосы необходимы для перемещения жидкостей и газов в многочисленные точки и из них.

В течение многих лет при перекачке жидкостей при добыче нефти и газа в качестве насосной технологии выбирали центробежные насосы, хорошо зарекомендовавшие себя в этих ситуациях. Их метод работы — жидкость поступает в рабочее колесо насоса вдоль оси вращения или рядом с ней и ускоряется крыльчаткой, протекая радиально наружу в выпускное отверстие спиральной камеры — делает их хорошо спроектированными для больших объемов, тяжелых условий передачи, которые распространены в отрасли.

Центробежные насосы также особенно хорошо работают с жидкими водоподобными жидкостями, которые необходимо транспортировать по сети трубопроводов с переменным расходом.

Рис. 1. Универсальные двух- и трехвинтовые насосы могут использоваться для различных применений, связанных с перекачиванием жидкостей, которые встречаются в цепочках добычи и поставок нефти и газа. (изображения любезно предоставлены Blackmer)

Легко понять, почему центробежные насосы завоевали репутацию передовой технологии в системах транспортировки жидкостей в нефтегазовой отрасли. У некоторых операторов даже есть понятное мышление «если не сломалось, не чини», когда дело доходит до рассмотрения альтернатив центробежным насосам в этой отрасли.Однако другая технология — двух- и трехвинтовые насосы прямого вытеснения (PD) — также может быть универсальным, надежным и эффективным выбором в нефтегазовой отрасли.

Одна из самых больших проблем, связанных с распространением винтовых насосов в нефтегазовой отрасли, — это убедить операторов отрасли попробовать другую технологию. Вообще говоря, основная масса жидкостей, которые используются при добыче нефти и газа в Северной Америке, имеют очень низкую вязкость и должны перекачиваться с очень высокой скоростью потока, что играет на эксплуатационной прочности центробежных насосов.

Поскольку центробежные насосы добились успеха в Северной Америке, другие нефтедобывающие регионы мира, особенно Ближний Восток, скопировали производственную инфраструктуру Северной Америки, включая значительное использование центробежных насосов.

Во многих случаях системы добычи и переработки нефти и газа разрабатывались на основе насосных технологий, а не наоборот.

Это означает, что инженеры сначала знакомятся с центробежными насосами и пытаются работать в пределах своих эксплуатационных возможностей.Они знают, как работают центробежные насосы, знают их преимущества и уверены, что это лучшая технология для того, чего они пытаются достичь.

Однако винтовые насосы PD могут быть жизнеспособной альтернативой. Многие инженеры не знакомятся с винтовыми насосами во время учебы. Многие, кто знает о них, предвзято относятся к их недостаткам или считают, что они не более чем смазочные насосы, способные работать только с низкими расходами.

Сегодняшние винтовые насосы достигли значительных успехов с точки зрения скорости потока, с которой они могут справиться, с диапазоном расхода от 220 галлонов в минуту (галлонов в минуту) — или 833 литров в минуту (л / мин) — до 11000 галлонов в минуту (41 635 л / мин). ) не редкость.

Конструкция винтовых насосов PD позволяет им работать с различными жидкостями, даже с жидкостями с более высокой вязкостью, такими как сырая нефть, которая добывается в некоторых районах Канады и в остальном мире.

Принцип работы насоса заключается в том, что противоположные винты входят в зацепление, образуя герметичную полость с окружающим корпусом насоса. При вращении приводных винтов жидкость перемещается и равномерно и постоянно подается к выпускному отверстию насоса, что обеспечивает постоянный объемный расход независимо от давления нагнетания.

Перечень преимуществ, предоставляемых винтовой насосной техникой при транспортировке нефтегазовых жидкостей, включает:

Способность работать в широком диапазоне потоков, давлений, типов жидкостей и вязкостей
Постоянный поток даже при изменении противодавления в системе из-за изменений вязкости
Высокая объемная и общая операционная эффективность, приводящая к снижению эксплуатационных расходов
Управляемый выход с переменной производительностью
Низкие внутренние скорости
Самовсасывание и хорошие характеристики всасывания
Высокая устойчивость к вовлеченному воздуху и другим газам — первоочередное внимание при добыче нефти
Низкая механическая вибрация увеличивает срок службы
Исключительно плавная и тихая работа
Чрезвычайно низкая пульсация снижает напряжение и продлевает срок службы связанных компонентов, передающих жидкость (трубопроводы, шланги и т. Д.).)

Понимая эксплуатационные преимущества, которые могут быть достигнуты при использовании винтовых насосов в системах перекачки нефти и газа, некоторые компании разработали продукты для удовлетворения этих потребностей.

Линейка одновинтовых насосов предлагает двухвинтовые с синхронизирующей шестерней (WTG) и трехвинтовые модели для перекачки нефти и газа. Двухвинтовые насосы WTG были разработаны с внешними подшипниками и зубчатой передачей, обеспечивающей двустороннее всасывание и самовсасывание без контакта металла с металлом между внутренними компонентами насоса.

Эта конструкция помогает двухвинтовому насосу WTG достичь максимальной производительности любого роторного насоса PD даже при различных уровнях противодавления и вязкости.

Изображение 2. Эти трехвинтовые насосы предназначены для работы с чистыми смазочными жидкостями без твердых частиц в широком диапазоне вязкости, температуры и давления. Этот метод работы обеспечивает плавный, постоянный поток продукта с низким уровнем шума и высоким уровнем энергоэффективности.

Производительность винтового насоса PD увеличивается с увеличением вязкости жидкости.Эти конструктивные характеристики также делают винтовые насосы подходящими для всех типов перекачки, включая низко- или высоковязкие, смазывающие или несмазывающие, нейтральные или агрессивные, а также чистые или загрязненные жидкости.

Трехвинтовые насосы предназначены для работы с чистыми смазочными жидкостями без твердых частиц в широком диапазоне вязкости, температуры и давления. Они разработаны с охватываемым приводным шпинделем, двумя охватывающими вторичными шпинделями и корпусом, в котором находятся винты, что позволяет жидкости плавно и непрерывно перемещаться в осевом направлении от всасывания к выпуску.Этот метод работы обеспечивает плавный, постоянный поток продукта с низким уровнем шума и высоким уровнем энергоэффективности.

Знакомство может обеспечить комфорт в мире, который, кажется, меняется слишком быстро.

РубрикаРазное

Какой насос лучше для скважины центробежный или винтовой: Какой насос лучше для скважины выбрать и купить

винтовой или центробежный? Выбираем оптимальное оборудование для частного использования.

Необходимость перекачки питьевой воды

Винтовые насосы: доступность и надёжность

Центробежный насос или вихревой: какой лучше. Подробный разбор

Винтовые насосы

Преимущества винтовых насосов

Недостатки винтовых насосов

Центробежные насосы

Преимущества центробежных насосов

Недостатки центробежных насосов

Вихревой или центробежный насос – какой выбрать

Популярные насосы – краткое описание

винтовой или центробежный, какой лучше — Статья на сайте компании Теплоуфа

Принцип работы и особенности конструкции

Винтовой

Центробежный

Какой насос лучше для скважины

Высота подачи

Качество очистки воды

Бюджет

Экономичность

Возможности интеграции с автоматизированными системами водоснабжения

Какой насос для скважины выбрать – винтовой или центробежный?

Какой насос лучше: центробежный или винтовой. Устройство, принцип действия, сравнение, назначение

Магия центробежной силы

Практика и реальность

Устройство винтового насоса

Реалии насосной практики

Лучший стильный «карандаш»

Общее сравнение винтового и центробежного насоса для скважины

Напорно-расходная характеристика насоса

Практичный насос «Водолей»

Как правильно использовать насос?

Не все, что дорого, идеально

Плюсы и минусы насосов разных типов

Вибрационные насосы (мембранные)

Центробежные насосы

Винтовые насосы (шнековые)

виды шнековых погружных скважинных насосов

Особенности конструкции и назначение

Разновидности и основные технические характеристики

Рекомендации по правильной установке

Когда лучше использовать винтовые насосы, чем центробежные

Движение

Преимущества винтовых насосов

Заключение

Различия между центробежными насосами и центробежными насосами. Насосы прямого вытеснения

Положительного вытеснения по сравнению с центробежными насосами — когда использовать?

Таблица быстрого сравнения

Сравнение кривых производительности

Руководство по типам насосов — Найдите подходящий насос для работы

Положительный поршневой насос по сравнению с центробежным насосом.

Центробежные насосы и поршневые насосы прямого вытеснения

Рассмотрите винтовые насосы в нефтегазовой отрасли

Добавить комментарий Отменить ответ
