Содержание

Какие бывают фильтры для систем вентиляции и кондиционирования воздуха

Воздух всегда содержит какие-то примеси и загрязнения. В крупных городах превышено содержание углекислого газа, выхлопов автомобилей, промышленных отходов. В результате в воздух попадают газообразные загрязнения и мелкодисперсные аэрозоли, а также пыль.

Загрязненный воздух в доме раздражает дыхательные пути, вызывает аллергию, кожный зуд, головные боли, астму и другие неприятные заболевания.

Чистым же воздух можно считать лишь в случае, если он не содержит:

  • уличную пыль,
  • пыльцу растений,
  • комнатную и строительную пыль,
  • углекислый газ.

Поддерживать чистоту в доме, в том числе и чистоту воздуха, жизненно необходимо. Для того, чтобы очистить воздух до безопасного для человека состояния на этапе разработки проекта здания планируют обустройство систем вентиляции.

Главная задача вентиляционных систем — создать в доме благоприятный микроклимат, устранение избытка влаги, обмен застоявшегося воздуха на свежий.

Для того, чтобы такие системы работали исправно, используются воздушные фильтры для систем вентиляции.

Производители предлагают разные фильтры для приточных систем вентиляции, подбираются они в зависимости от уровня загрязненности воздуха и необходимой степени его очистки.

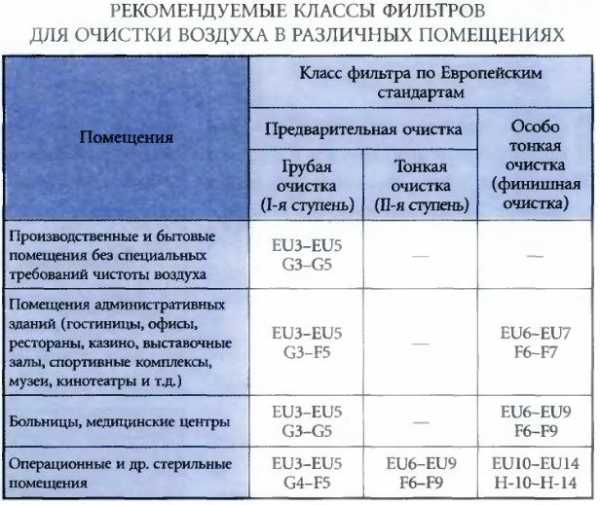

Классы очистки фильтров вентиляции — как их различить


Использование фильтров обеспечивает бесперебойную и долгую службу оборудования, которое без них быстро засоряется и выходит из строя. Оптимальный вариант — использовать фильтры разной степени очистки. Это не только обеспечит чистоту воздуха, но и позволит сократить затраты на покупку расходных материалов.

Выделяют три класса фильтров:


1. Грубой очистки – устраняют частицы размером от 10 мкм.

Используются в сильно запыленных помещениях, а также в случаях, когда не предъявляются повышенные требования к чистоте воздуха. В качестве фильтрующего материала используется сетка из металла или синтетическая ткань.

2. Тонкой очистки — устраняют частицы размером от 1 мкм.

Используются там, где уровень чистоты воздуха должен быть высоким, например, в школах, больницах, музеях. Могут использоваться дополнительно вместе с фильтром грубой очистки. Эффективность — 60-95%.

Для изготовления фильтров тонкой очистки для вентиляции используют уголь или стеклоткань с особой пропиткой.

3. Особо тонкой очистки — улавливают частицы до 0,1 мкм.

Задерживают сверхтонкую пыль на 97-99%. Разработаны для помещений с особыми требованиями к стерильности, например, в операционных, научных лабораториях, сложных наукоемких производствах.

Используется как дополнительная ступень очистки после предварительного фильтра. Производятся из бумаги из субмикронных волокон и клееного волокна. Наиболее популярны складчатые и панельные варианты.

Какие есть типы конструкций и виды фильтров для вентиляции воздуха, как и где их можно использовать


Для вытяжной и приточной вентиляции разработаны следующие виды:

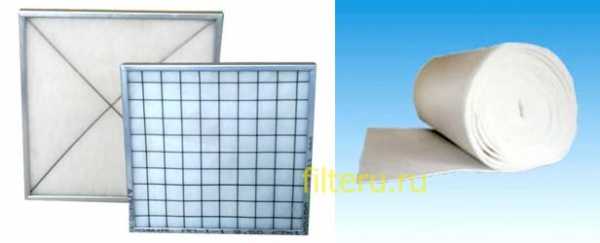

1. Предварительной очистки, или механические. Устанавливаются в любом климатическом оборудовании. Защищают от загрязнений не только воздух в помещении, но и оборудование. Улавливают крупные загрязнения, шерсть животных, пыль.

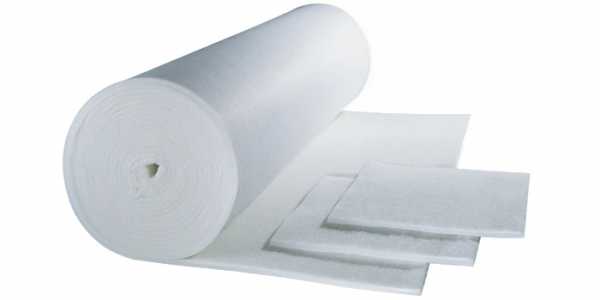

2. Рулонные. Изготовлены из полиэстера. Толщина материала может быть различной у разных вариантов фильтров.

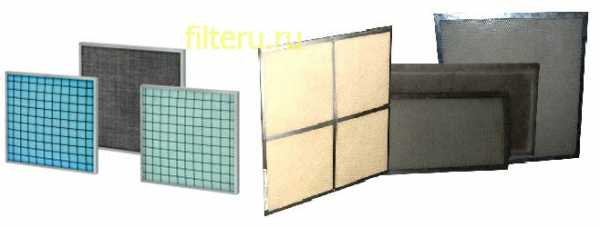

3. Ячейковые фильтры для вентиляции. Представлены двумя вариациями — гофрированный (кассетный фильтр для вентиляции), и карманный (мешочный). Гофрированный является универсальным и используется почти во всех вентиляционных системах, подходит для эксплуатации, как в жилых, так и в промышленных зданиях.

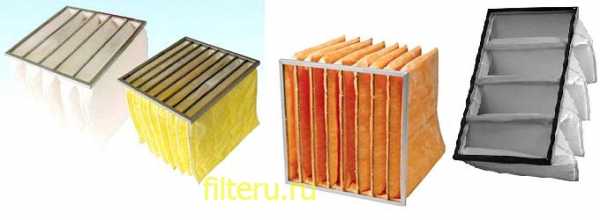

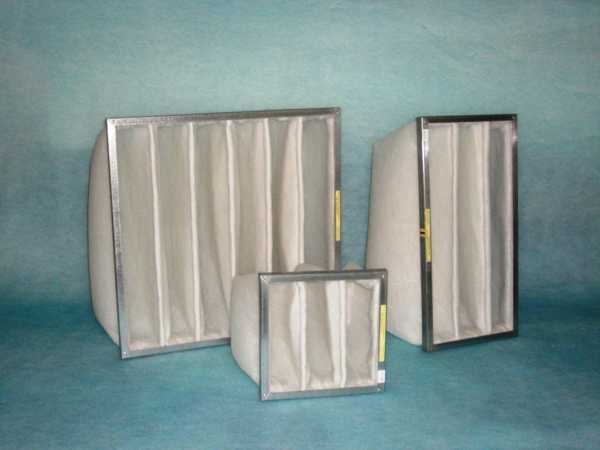

Карманные фильтры для вентиляции используются как следующая ступень очистки после грубой, снижают количество пыли.

4.Электростатические (электрические). Удаляют аэрозоли твердых веществ и масляного тумана. Под воздействием электростатики крепко оседают на фильтре, и даже под внешним воздействием удерживаются прочно. Требуют регулярной очистки, в противном случае эффективность резко снижается.

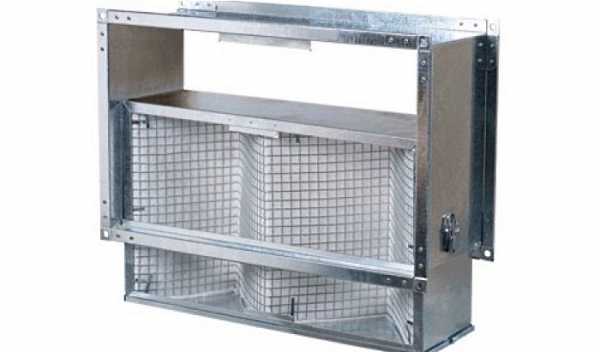

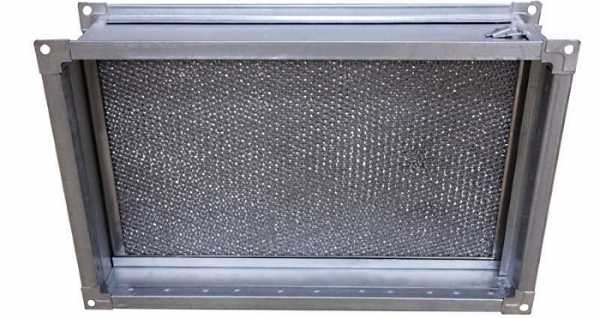

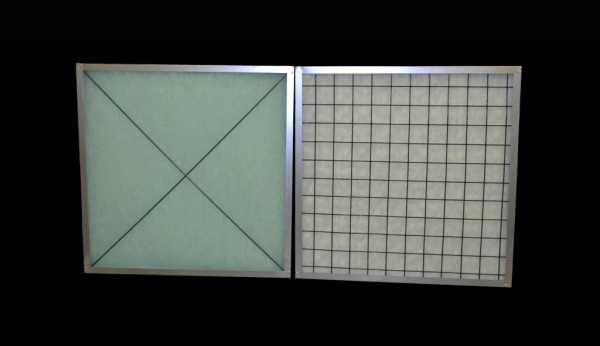

5.Панельные. Имеют простую конструкцию из металлической рамки и сетки, а также фильтрующего материала с нужной плотностью.

6.Самоочищающиеся. Используются на производстве. За счёт пневматической очистки обеспечивается непрерывная работа вентиляции с сохранением производительности.

Очистка воздуха от пыли и бактерий

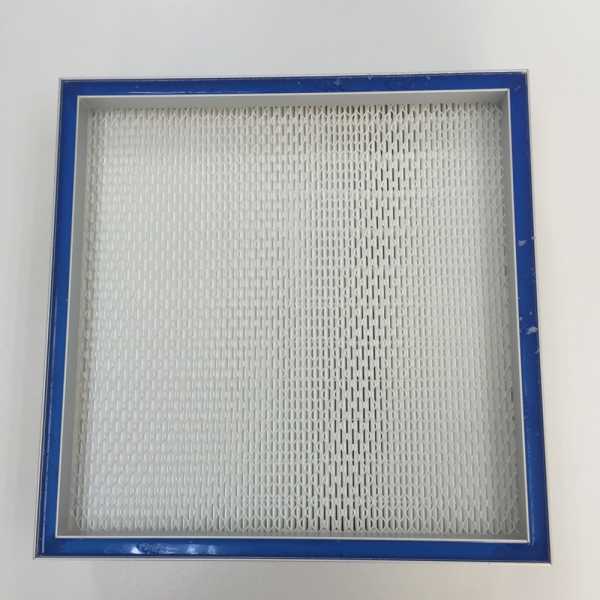

7. Фильтры НЕРА тонкой очистки. Отличаются повышенной эффективностью, задерживая до 99% частиц размером от 0,3 мкм. Под этот показатель попадают споры и пыльца растений и грибов, а также различные аллергены. Требуют замены до трех раз в год.

Еще более эффективными, чем НЕРА, считаются фильтры ULPA. Они способны задерживать до 99,99% частиц размером более 0,1 мкм.

Для того, чтобы НЕРА и ULPA не стали рассадником бактерий, производители пропитывают их особым составом.

8. Фотокаталитические. Разлагают и окисляют токсичные примеси с помощью ультрафиолетового излучения. Процесс происходит при комнатной температуре. Примеси распадаются до углекислого газа и воды. Распаду поддаются даже бактерии и вирусы.

ВИДЕО ОБЗОР

Варианты фильтров по используемому материалу


Уровень очистки воздуха напрямую зависит от применяемого материала.

Для задержки крупных частиц предназначены металлическая сетка, волокнистые и пористые материалы, тканевая основа.

  • Стоит отметить бактерицидные системы, которые обеззараживают поступающий в помещение воздух за счёт воздействия ультрафиолета.
  • Волокнистые материалы способы очищать воздух еще и от химических веществ, которые присутствуют на производствах.
  • Угольные фильтры – достаточно широко распространены, эффективно устраняют пары и газообразные вещества.

Чем больше пор в угле, тем эффективнее он поглощает полулетучие и летучие соединения. Однако стоит иметь в виду, что данный тип фильтров не подходит для помещений с высокой влажностью, а также не справляется с диоксидом азота и формальдегидом. Хорошо поглощают загрязнения, но требуют частой замены.

Частота смены фильтрующих материалов зависит от требований к уровню чистоты воздуха, а также к его изначальной загрязненности. Само оборудование также необходимо периодически очищают от масла, пыли, сажи, которые могут препятствовать эффективной очистке воздуха.

В среднем такую процедуру, как на тканевых, так и на сетчатых воздушных фильтрах для вентиляции следует проводить раз в полгода, а в сильно загрязненных помещениях чаще.

ВИДЕО ОБЗОР

Фильтры для вытяжной вентиляции, в чем их отличия


Приточно-вытяжные системы рекомендуются для установки в загородных домах, просторных квартирах, офисных помещениях. Они обеспечивают высококачественную очистку воздуха (нагревание, охлаждение, увлажнение, фильтрацию), постоянное циркуляцию воздуха, рекуперацию тепла, замену загрязненного воздуха на чистый с улицы.

Для исправной работы системы требуется монтаж фильтров для приточно-вытяжной вентиляции. Обычно используется один элемент грубой очистки, также возможна установка и фильтров с тонкой очисткой.

В вентиляционных системах часто применяются не только традиционные кассетные и карманные фильтры, но и жироулавливающие лабиринтные из нержавеющей стали. Они удаляют из нагретого воздуха частицы масла и жира, а также защищают воздуховоды и вентиляторы от загрязнения.

За счёт температурного перепада масла и жир собираются в лабиринте специальных фильтров. Они отделяются от воздуха и оседают, после чего начинают стекать в специальную емкость. Частично жир остается на стенках, поэтому оборудование нуждается в периодической очистке моющими средствами. Иначе жир будет мешать эффективной очистке воздуха.

Также стоит отметить лабиринтный фильтр разборного типа. Удобен тем, что разбирается на части, которые можно мыть отдельно друг от друга даже в посудомоечной машине.

В современных системах вентиляции применяется ступенчатая фильтрация с элементами разных конструкций и степеней очистки. Так, могут быть установлены фильтры грубой и тонкой очистки и дополнительно угольный. Первые два удаляют пыль и загрязнения, а последний запахи и дым.

Какие бывают фильтры для систем вентиляции и кондиционирования воздуха

5 (100%) 1 голос

Вконтакте

Facebook

Twitter

Google+

ЗАПИСИ ПО ТЕМЕ

filteru.ru

Приточная вентиляция в квартире с фильтрацией: советы по монтажу

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Вентиляция в квартире – это залог здоровья и хорошего самочувствия всей семьи. Под правильной циркуляцией воздуха понимают приток свежего воздуха с улицы и его обратную вытяжку. Приточная вентиляция в квартире с фильтрацией позволяет создать удачный микроклимат в доме, очистив при этом грязный уличный воздух, и подогрев его зимой, или, наоборот, охладив летом.

Правильная вентиляция – залог здоровья

Содержание статьи

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?

Плохая вентиляция часто становится причиной болезней, головной боли и тошноты жителей квартир. Особенно это ощутимо в зимнее время, когда в помещении скапливаются целые залежи пыли и шерсти, из-за чего в группу риска в первую очередь попадают аллергики и дети.

Недостаток свежего воздуха – причина многих болезней

Недостаток кислорода приводит к снижению работоспособности, а если он присутствует постоянно – то обострение хронических заболеваний обеспечено. Кроме этого, в плоховентилируемом помещении часто задерживаются вредные вещества от использования газовой плиты и котла, а при наличии пластиковых окон влажность, как правило, гораздо выше нормы.

Низкая влажность и повышенное содержание вредных веществ – обычное состояние плоховентилируемых помещений

Разберем признаки некачественной циркуляции воздуха:

  • Духота, тяжесть воздуха;
  • Влажность в ванной комнате;
  • Запахи готовящейся еды наполняют всю квартиру;
  • В туалете надолго сохраняются неприятные ароматы;
  • На окнах и под ним появляется плесень.
По вышеуказанным признакам вы легко определите, хорошая ли у вас вентиляция

Показания к установке

Главным показанием к монтажу приточной системы вентиляции для квартиры является наличие пластиковых окон. Данная конструкция не только блокирует помещение от звуков и запахов улицы, но и ограничивает приток так необходимого свежего воздуха. Таким образом, установка вентиляции в квартире с пластиковыми окнами – залог здорового микроклимата в доме.

Приточная фильтрационная установка настенного типа

Основным плюсом монтажа является отсутствие необходимости проветривания помещения, что исключает сквозняки и уличный шум, а также устраняет духоту, домашние запахи и появление плесени.

Важно! Установка вентиляции должна производиться еще на этапе строительства или же капитального ремонта, поскольку она требует монтажа системы труб и каналов.

Вентиляционные каналы должны закладываться еще на этапе строительства дома

Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций

Принцип работы данной системы на первый взгляд может показаться очень сложным, однако это совсем не так. Вентиляция представляет собой сеть каналов, по которым воздух поступает в квартиру, и по которым он из нее выходит. Со стороны улицы устанавливается специальная установка, обеспечивающая попадание свежего воздуха. В самом же помещении монтируется конвектор, который очищает и регулирует температуру в зависимости от времени года.

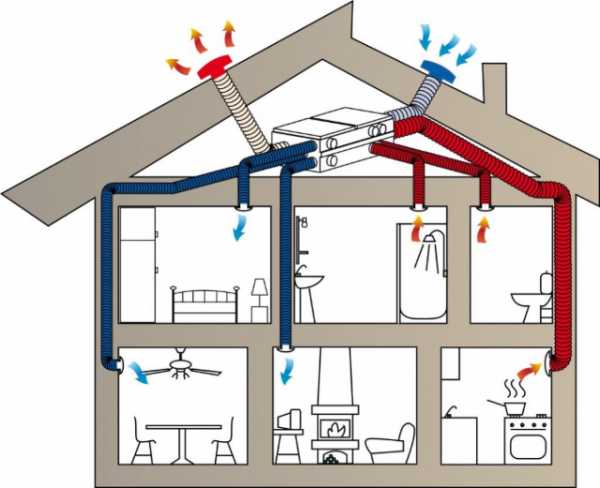

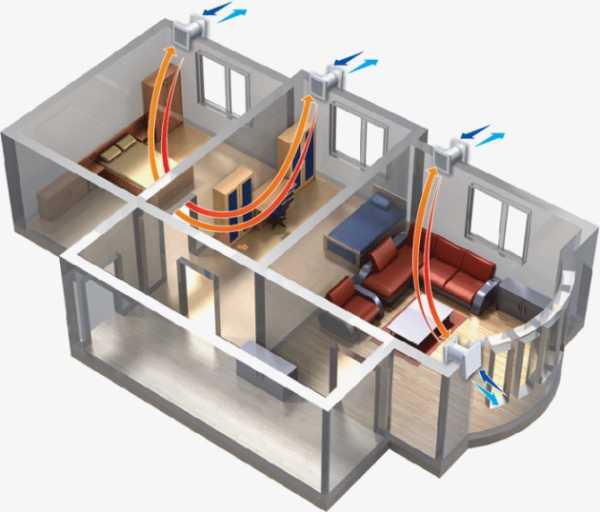

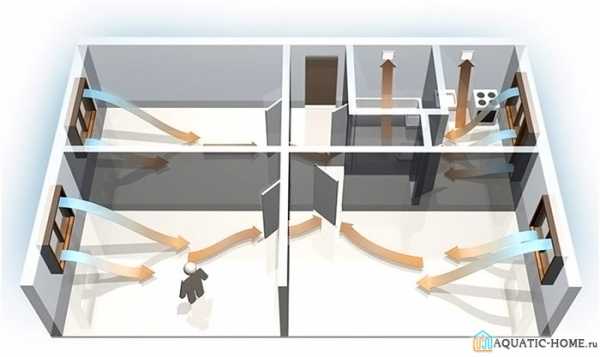

Принцип организации воздухообмена в многоквартирном доме

Среди систем вентиляции, устанавливаемых в жилых помещениях, выделяются два  вида.

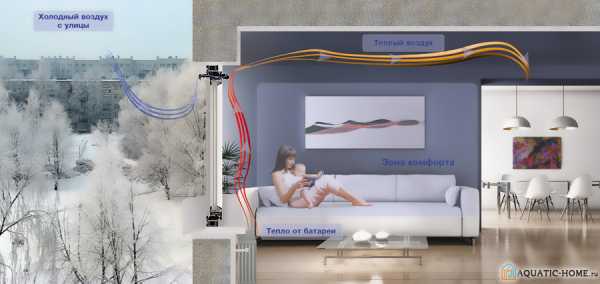

Естественная циркуляция

При данном типе циркуляции происходит попадание свежего, насыщенного кислородом воздуха в квартиру за счет естественной тяги, в то время как душные, застоявшиеся массы выходят наружу. Подобный способ – один из наиболее распространенных в строительстве на сегодняшний день.

Естественная циркуляция не решает всех проблем с вентиляцией, особенно летом

Принудительная циркуляция

Данный тип приточной вентиляции в квартире с фильтрацией во многом схож с вышеизложенным, однако здесь циркуляция происходит принудительно – за счет работы вентиляторов. Наиболее часто такой вариант используется в местах с жарким и душным климатом, а также частных домах.

Принудительная циркуляция обеспечивает более правильное распределение воздушных масс

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

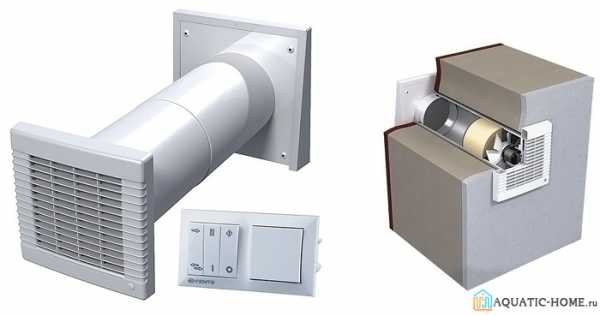

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Полезный совет! Ответственно подойдите к выбору типа, это значительно сэкономит время, силы и денежные средства впоследствии.

Данные системы – отличный выбор для небольших квартир и комнат

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

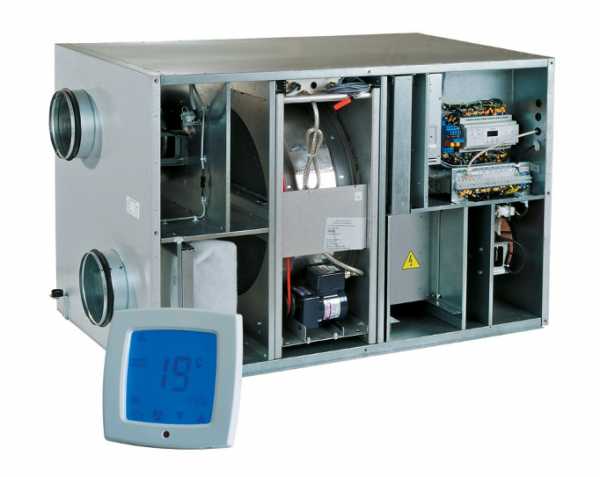

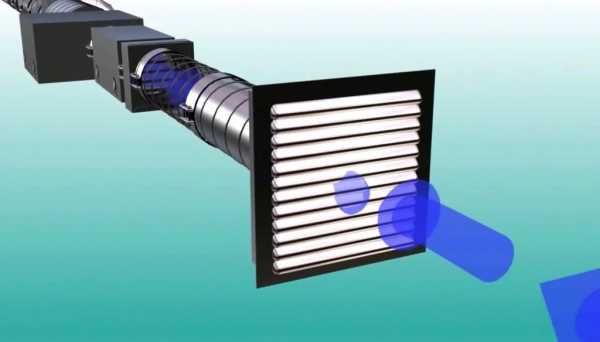

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

  • Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
  • Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
  • Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
  • Контроль температуры позволяет сделать пребывание в комнате комфортным.
  • С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
  • Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию

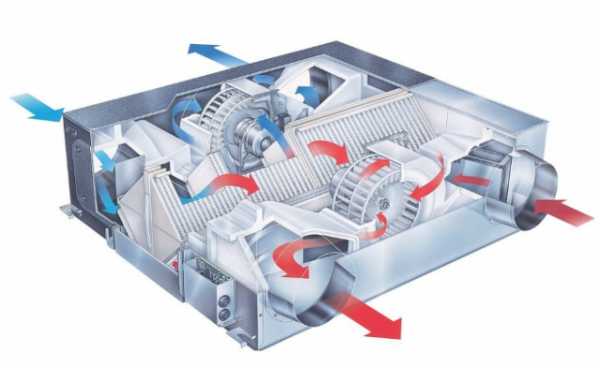

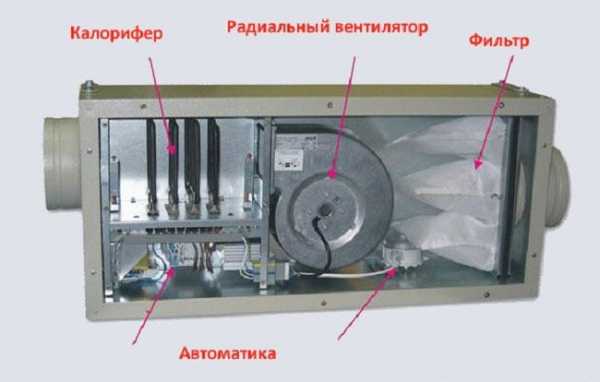

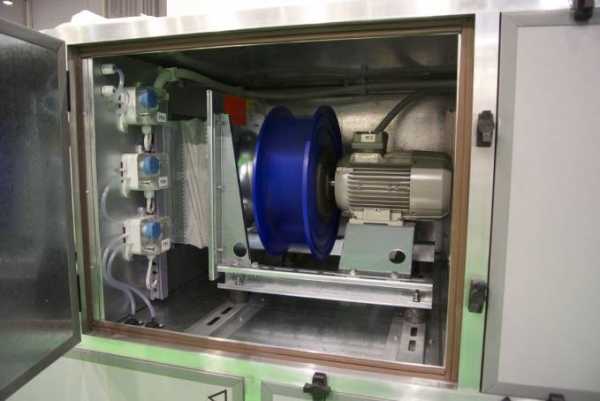

Устройство вентиляционной установки

Статья по теме:

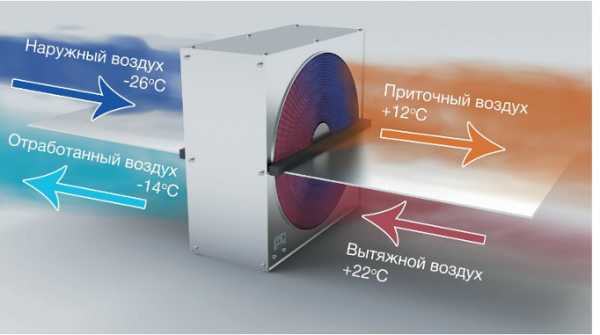

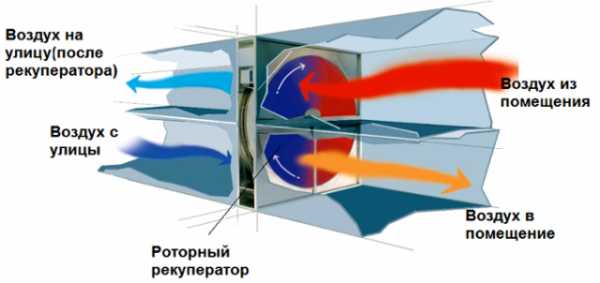

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ. Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке.

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава. Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума.

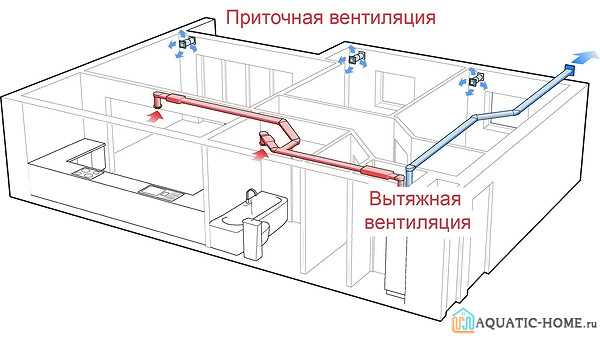

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.



Делаем выводы

Таким образом, приточная вентиляция в квартире с фильтрацией– это необходимый этап строительства и капитального ремонта любого жилого помещения.

В последнее время набирают популярность окна со встроенными приточными клапанами

Правильная циркуляция воздуха обеспечит вам хорошее самочувствие и отличное настроение.

Современные установки обладают высокой эффективностью и компактными размерами

Для того чтобы выполнить все этапы работ правильно, вам необходима тщательная подготовка и ответственный подход к делу. В этом вам помогут материалы нашего сайта и бонус-видео.

Процесс монтажа приточно-вытяжной вентиляции (видео)


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Приточная вентиляция в квартире с фильтрацией

Проживание в сложных экологических условиях предполагает обязательной систему очистки воздуха в городских жилых постройках. Проблема решается при помощи фильтров, озонаторов, приточно-вытяжных устройств, других элементов вентиляционных систем.

Значение систем очистки воздуха для жилых домов

Принцип организации вентсистемы с фильтрацией

Заложенная в проекте строительства старого жилого фонда система аэрации (естественной вентиляции) в целях обеспечения здорового проживания людей становится малоэффективной. Снабжение квартир чистым воздухом путем конвективного теплообмена чрез вентиляционные каналы высоток в условиях смога больших городов все более проблематично. Именно на подаче холодного воздуха с улицы в квартиры через оконные проемы, его теплообмена и удаления через вентиляционные отверстия и внутридомовые шахты работает естественная система вентиляции.

Основной ее «минус» – попадание в жилище вместе с воздухом извне пыли, вредных для здоровья микроорганизмов, продуктов сгорания топлива и других вредностей. Решает проблему приточная вентиляция в квартире с фильтрацией составляющих поступающего воздуха, отсекающая ненужные компоненты. Кроме фильтрации система может быть дополнена опцией подогрева воздуха до необходимой температуры. О необходимости усовершенствовать существующий воздухообмен свидетельствуют признаки:

  • затхлый запах в отдельно взятой комнате;
  • распространение характерных ароматов из кухни по всей квартире;
  • спертость воздуха в ванной комнате;
  • сохранение запаха освежителя долгое время в санузле;
  • возникновение на рамах окон черных разводов – следов плесени.

В результате некачественного или отсутствующего воздухообмена жилы домов могут испытывать кислородное голодание, особенно зимой при закрытых окнах, дверях, форточках. В общем случае для обеспечения нормальных условий проживания достаточно замены воздуха 1 раз за час.

Подача неочищенного воздуха способствует накоплению в помещениях:

  • частичек ороговевшей кожи, сухого корма;
  • пуха, шерсти домашних питомцев;
  • ворса с ковров, одежды, постельных принадлежностей.

Это может спровоцировать аллергические реакции у склонных к ним людей.

Внимание! Кондиционирование воздуха лишь частично решает проблему: проводит его грубую очистку без поступления кислорода. В результате в помещение попадает беспрепятственно мелкофракционная пыль, пыльца, микроорганизмы.

Как сделать оптимальным выбор очищающей системы

Эффективность фильтрующей вентиляции зависит от мощности вентилятора

Выбирается приточная вентиляция с фильтрацией по таким критериям:

  • Эффективность вентилятора. Зависит от мощности по притоку. Если он вставлен в вентиляционный канал, то производительности должно хватить на преодоление сопротивления потока по всей протяженности. Кроме того, вентилятор должен обеспечить требуемую (однократную или двукратную) замену воздуха.
  • Бесшумность работы оборудования. Создаваемый вентилятором шум (как и вибрация) должен соответствовать санитарным нормам для данного вида помещений
  • Возможность несложного обслуживания и ремонтопригодность. Профилактику работы оборудования лучше проводить специалистам.

Выбор фильтров

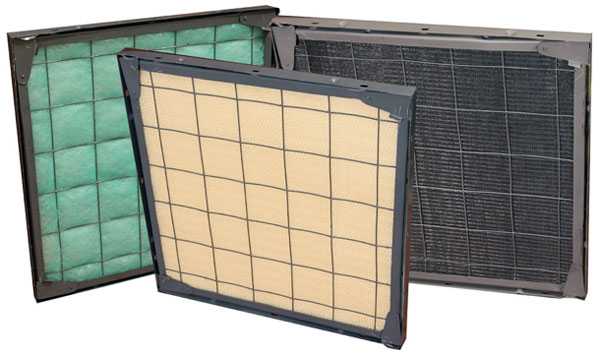

Фильтр средней степени очистки

Важный элемент системы – фильтр на приточную вентиляцию. Он может быть:

  • Грубого очищения (G3 и G4). Это сетчатые модели. Удаляют загрязнения размером до 10 мкм на предварительном этапе.
  • Средней степени утилизации вредностей (F5). Ликвидирует частицы больше 1 микрона.
  • Абсолютной очистки (F7). Задерживает наименьшие – размером до 0,1 мкм – фракции.

Выбирая фильтрующий элемент, учитывается то, что с повышением его плотности увеличивается сопротивление для просачивания сквозь фильтр воздуха. Значит, скорость прохождения и эффективность снижаются. Кроме того, в таких системах загрязнение элементов происходит быстрее, значит, их чаще приходится менять. Если нет необходимости сверхтонкой очистки, лучше воспользоваться не такими дорогими и более производительными фильтрами среднего класса.

По материалу изготовления фильтрующие элементы подразделяются:

  • Угольные или адсорбционно-каталитические. Поглощают пыль, дым, ароматические вещества, практически, не пропускают опасные газы. Но и не адсорбируют окись азота, формальдегид, другие легкие соединения.
  • Электростатические фильтрующие элементы. В основу их работы положено создание электростатического поля между электродами пластинчатого вида. Пыль притягивается к фильтру при незначительных скоростях движения воздуха.
  • Волокнистые (из стекловолокна или полиэстера). В конструктивном исполнении бывают карманные, кассетные, электростатические, пр.
  • Фотокаталитические разной производительности. Работают по способу окисления фотоактивного вещества при воздействии на него УФ излучения. Нейтрализуют токсичные примеси из воздуха. Их конструкция приспособлена под очистку воздуха от выхлопных газов.

Внимание! Тип фильтра подбирается по функциональному назначению комнаты и преобладания того или иного вида загрязнителя в приточном воздухе. Для жилого пространства квартиры оптимальным вариантом будут элементы фильтрации среднего класса (F5-F7). Они не подлежат периодической очистке в отличие от панельных или карманных фильтров G3. После окончания срока эксплуатации меняются на новые.

Оптимальным соотношением «качество-цена» характеризуются матерчатые фильтры европейского типа. Они доступные, достаточно эффективные, многофункциональные: характеризуются различной степенью фильтрации. Указанный в паспорте на изделие срок эксплуатации может корректироваться в меньшую сторону при расположении жилого дома возле загрязняющего атмосферу производства. О времени замены элементов сигнализирует система автоматического контроля приточного воздухообмена.

Приточные системы вентиляции с очисткой для квартиры

Современный недорогой вентканал с фильтрацией

Используются два вида систем:

  • Простые, недорогие, компактные и легко устанавливаемые, работающие на приток чистого воздуха. Удобно компонуются в самом помещении (под окном, на потолке, стене) или на лоджии, балконе. Практически бесшумные и незаметные. Способны обслужить до 45 м.кв. площади, но воздух при этом меняется только в охватываемой зоне. Развивают производительность 15–220 м3/ч. В качестве дополнительной опции может быть подогрев воздуха.
  • Полноценные (усовершенствованные) модели. Отличаются значительными габаритами, высокой ценой. Подходят для больших по размеру квартир или загородного дома. Многофункциональные: подогрев воздуха, непрерывная циркуляция, рекуперация тепла, мониторинг климата в помещении.

Борьба с бактериальным загрязнением воздуха

Микроорганизмы в воздушном пространстве комнаты не улавливаются фильтрами грубой и средней очистки. Для избавления от них используется прибор, вырабатывающий ионы. Они уничтожают бактериальную и вирусную среду, но не обеспечивают приток свежего воздуха. Поэтому ионизатор автономно не применяется, работает в комплексе с приточным вентилятором.

Применение вентиляционных систем с фильтрующими элементами способствует не только нормализации микроклимата. Кроме того, что очищается воздух, повышается комфорт, еще и увеличивается срок эксплуатации внутренней отделки помещений, степень ее защиты от разрушения.

ventkam.ru

Воздушные фильтры для вентиляции

В воздухе постоянно присутствует пыль, углекислый газ и примеси. Концентрация кислорода в мегаполисах минимальна, а уровень углекислого газа высокий. В сочетании с промышленными отходами и автомобильными выхлопами формируются не комфортные и вредные для жизни условия, где преобладают мелкодисперсные аэрозоли, газовые шлаки. Единственный барьер на пути нежелательных веществ – угольный фильтр для вентиляции, способный поглощать потенциально опасные составы, не пропуская их в помещения, а в случае с фабриками и заводами и не выпуская их.

Использование вентиляционных фильтров

Для вентиляционных систем приточного типа разработано несколько типов фильтров, с помощью которых  атмосферный воздух эффективно очищается от примесей, перед тем как попасть в помещение.

Разнообразие вариантов

В каждом городе формируется уникальная среда, а о чистом кислороде можно только мечтать, ведь в нём содержатся:

  • концентрированный углекислый газ;
  • строительная пыль;
  • растительная пыльца;
  • уличная грязь;
  • смог;
  • выбросы производств.

Очевидно, что без фильтров для вентиляции от этих нежелательных «гостей» не избавиться. Поддержка чистоты в квартире, доме и других помещениях – жизненная необходимость, особенно, если среди членов семьи есть аллергики. Решается эта проблема при помощи вентиляционных установок, которые необходимо предусмотреть на стадии проектирования.

Ключевое предназначение вытяжных систем – сформировать благоприятный для жизни человека микроклимат, обеспечить приток свежего воздуха, отвод загрязненного и устранить избыточную влагу.

Качественные и эффективные фильтры для вентиляции необходимы не только в жилых помещениях, но и на заводах, в производственных цехах, крупных фабриках и даже фермах. И если для приточных каналов достаточно установить адсорбент из угля, то для крупных промышленных объектов требуются уже специализированные решения и наполнители.

Особенно остро стоит вопрос фильтрации воздуха на заводах и фабриках, ведь если там не использовать очистку воздуха, то это будет весьма пагубно влиять на окружающую экологию. Поэтому фильтрующие элементы в таких сооружениях стоят как на притоке свежего воздуха, так и на выбросе отработанного.

Очистка промышленного вентиляционного воздуха.

Три класса очистки

Производство фильтров поставлено «на поток» и компании выпускают разные очистные изделия. Выбор в пользу той или иной конструкции осуществляется на основе желаемого уровня очистки, степени загрязнения кислорода. Чтобы оборудование функционировало исправно и не засорялось, его дополняют вентиляционными фильтрами.

Комбинирование решения повышают эффективность обработки и сокращают финансовые затраты на приобретение расходных материалов.

По степени очистки выделяют 3 класса изделий, обеспечивающих:

  • абсолютное очищение – фильтрующий материал препятствует проникновению частиц размером до 0.1 микрона. Основная область их применения – операционные, производственные комплексы, специализирующиеся на выпуске высокоточной техники, военный комплекс;
  • тонкую очистку – решения, улавливающие микрочастицы от 1 до 10 микрон. Фильтровальные механизмы обеспечивают эффективность до 94%. Встречаются они в пищевой промышленности, фармакологии, лабораториях;
  • грубую очистку – в помещение не проникают частицы более 10 микрон. Данные изделия улавливают до 90% загрязнений. Основная область применения – системы предварительной обработки воздуха на объектах с высокой концентрацией пыли.

Обратите внимание! Перечисленные классы воздушных фильтров для систем вентиляции в большинстве случаев эффективнее работают в комплексе. Использование какого-либо одного типа чревато быстрым забиванием фильтра и выходом его из строя.

Если необходимо обеспечить чистый кислород в помещении посредством тонкой очистки, гораздо дешевле предварительно обработать воздушные массы решениями класса ниже. Кассетные фильтры не придется так часто менять и можно сэкономить приличную сумму на расходных материалах.

Типы конструкций и виды фильтров

С учётом необходимой степени очистки кислорода, были разработаны следующие типы фильтруемого оборудования:

Механические (обеспечивают только предварительную обработку воздуха). Встречаются практически на всех климатических системах. Препятствуют проникновению загрязнению как в корпус устройства, так и в помещение. Улавливают крупную пыль, мелкую шерсть четвероногих.

Механический вариант для вентиляции

  • Рулонные. Синтетические решения на основе полиэстера. Изготавливаются под определенные условия эксплуатации, поставляются в рулонах, благодаря чему и получили свое название.

Рулонный вариант

  • Ячейковые (кассетные) – карманные и гофрированные конструкции. На сегодняшний день являются самыми распространенными и представлены во всех воздуховодах, будь то промышленные или жилые объекты.

Ячейковые варианты

Панельные фильтры кассетного типа

  • Карманные – обеспечивают более глубокую очистку в сравнении с грубой, устраняют до 95% пыли. Широко распространены в павильонах, где производятся продукты питания, в складских помещениях и гипермаркетах.

Карманные прямоугольные варианты



Карманные фильтры систем вентиляции краткий обзор

  • Электростатические (электрические) – помогают избавиться от масляного тумана, а также твердотельных аэрозолей. Мелкие частички удерживаются за счёт электростатического эффекта. Требовательны к профилактике, поскольку при большом скоплении вредных  веществ практически бесполезны.

Электростатические варианты



Электростатический фильтр воздуха

  • Самоочищающиеся. Специализированные изделия для производственных комплексов. Высокая производительность обуславливается пневматическим воздействием на конструкцию, благодаря чему удается оперативно удалить загрязнения.

Внешний вид передвижного самоочищающегося фильтровентиляционного агрегата

  • Панельные. Самые простые решения с точки зрения конструкции: металлическая рамка, на которую натянута сетка и фильтрующий материал для вентиляции.

Панельные варианты

  • Фильтры НЕРА тонкой очистки. Одни из самых эффективных улавливателей микрочастиц (до 99%). Избавляют помещения от грибковых спор, вирусов, аллергенов, в том числе и растительной пыльцы. Элементы маркируются обозначениями Н10-Н14 и U15-U17.

НЕРА вариант



HEPA фильтры систем вентиляции — краткий обзор

  • Фотокаталитические. За счёт встроенного ультрафиолетового излучателя происходит разложение опасных токсичных консистенций, а затем и их окисление с последующим выводом. Это высокоэффективные бактерицидные фильтры, обеззараживающие даже вирусы.

Фотокаталитический VentMachine

  • Высокотемпературные. Фактически, карманный фильтр, конструкция которого может быть совершенно разнообразной. Устанавливают в сушилка, банных комплексах, бассейнах и саунах. Без проблем справляются с температурным режимом до +200-+300 градусов, при этом эффективность никак не снижается.
  • Жироулавливающие. В 90% случаев это кассетный фильтр для вентиляции, представляющий собой оцинкованную металлическую рамку с удерживающей тканью. Монтируются над варочной поверхностью в специальные вытяжные зонты.

Жироулавливающие варианты для вентиляционных каналов

В качестве основного материала применяют ткань, состоящую из просечно-вытяжной сетки, каждая ячейка которой имеет размер 0,35 х 0,6 см. Количество таких слоев зависит от условий эксплуатации и варьируется в пределах от 5 до 7. Очищается обычным моющим средством для посуды и горячей водой.

Промышленные системы очистки воздуха

Угольный фильтр для очистки воздуха

Применяемые материалы

Также существует и другая классификация изделий, основанная на применяемых материалах. Ни для кого не секрет, что качество очистки напрямую зависит от адсорбента.

  • Металлическая сетка, тканевая основа, волокнистые материалы, а также решения с выраженной пористой структурой прекрасно устраняют крупные частицы. Профессионалы рекомендуют обрабатывать поверхность сетки машинным маслом, что позволит эффективнее улавливать пыль, грязь. Данные механизмы устраняют до 90% примесей, при концентрации пыли не более 20-25 мг/м3.

Вариант с применением металлической сетки



  • Водяные. Специализированные решения для заведений общепита и ресторанов. Такое оборудование устанавливается непосредственно над источником пыли и других воздушных загрязнений (мангалами, жаровнями). Примеси удерживаются, а воздушная масса охлаждается до 40 градусов, после чего выводится в окружающее пространство.

Принцип работы

  • Угольные. Лучший выбор для улавливания летучих органических соединений. Эффективно противостоят «тяжелым» молекулам. Степень чистоты кислорода определяется количеством микроскопических пор. Мелкие гранулы прекрасно выдерживают высокие воздушные нагрузки. Основная область применения – предварительная обработка в приточных вентиляциях.

Угольный вариант

  • Синтепоновые маты. Для объектов, в которых канальный фильтр должен противостоять не только высокой пылевой нагрузке, но и влажности, лучшего решения чем указанные маты (EU2 до EU6) не найти. Широко применяются в автомобильной промышленности на этапе покраски и лакирования транспортных средств.

Синтепоновые маты

  • Стекловолоконные маты – основа, на которой базируется практически каждый бактерицидный фильтр. Обеспечивают очистку класса EU2-4. Исходя из особенностей могут использоваться в автопроме, мебельном производстве, покрасочных установках. Поверхность материала обрабатывается консистенциями, уничтожающими вирусы, микробы и даже пыль. Не подлежит изготовлению своими руками, ввиду высокой сложности технологического процесса.

Вариант для покрасочных и сушильных камер

Каждый из материалов применяется для нескольких типов решений и ориентирован на определенные условия эксплуатации.

Самые распространенные фильтровальные материалы

На сегодняшний день самыми популярными типами волокон являются:

  • стеклянные – одни из самых прочных материалов, справляющиеся с высокой температурой (вплоть до 600 градусов), щелочной и кислотной средой. В то же время он не может похвастаться эластичной структурой, предрасположен к физическому износу;
  • хлориновые – выдерживают нагрузку в виде влажной среды. Структура волокон инертна к грибкам, бактериям и спорам плесени. Если температура преодолевает планку в 70˚ эффективность очистки падает. Аналогичный эффект наблюдается и при постоянном воздействии на структуру материала световых лучей;
  • шерстяные – натуральные волокна с чешуйчатой структурой. Справляется с нагрузкой в виде неконцентрированной кислоты, а вот при воздействии щелочей теряет фильтрационные характеристики. Чтобы увеличить прочность натуральные волокна комбинируют с синтетическими структурами. Материал выдерживает температуру до 90˚;
  • хлопковые – распространенные натуральные волокна, активно применяемые в воздушных фильтрах. Материал сохраняет способность к очистке даже в лёгкой кислотной и щелочной среде при температурном режиме до +90 градусов. Основная сфера применения – пищевая промышленность. А вот химические соединения и соответствующие испарения материал уже не способен удерживать;
  • асбестовые – термоустойчивые натуральные волокна, справляющиеся с щелочной и кислотной средой. В то же время этот материал не может похвастаться высокими механическими показателями;
  • полиэфирные – устойчивые к световым лучам, плесени и микроорганизмам ткани. Могут работать в условиях кислотной среды. При воздействии щелочей фильтрационные свойства нивелируются. Характеристики волокон сохраняются при температуре до 150˚;
  • полиамидные – синтетические структуры, справляющиеся с самыми высокими нагрузками. Фильтрационная эффективность теряется при превышении температуры в 90˚. В условиях щелочной среды материал нормально очищает воздух.

Как подобрать фильтр для системы вентиляции

Учитывая конструктивные особенности изделий, описанных выше, можно сделать определенные выводы. Воздушные фильтры для систем вентиляции – лучшее решение для офисов, больших квартир, частных домов, загородных коттеджей, производств и т.д. Они не только препятствуют проникновению мелких частичек грязи, но и обеспечивают циркуляцию «пятого океана» в рамках заданного пространства. Загрязненный воздух оперативно отводится, а на его место поступает свежий, с улицы.

Совет! Увеличить производительность таких систем можно за счёт вентилятора для принудительного забора кислорода и рекуператора.

В большинстве случаев для нормальной работы вентиляции достаточно установить несколько элементов грубой очистки. Их можно комбинировать с решениями тонкой обработки. Широкое распространение получили жироулавливающие и кассетные изделия. Более современные системы оснащаются фильтрационными элементами ступенчатого типа с разным уровнем очистки. Они устраняют не только пыль и грязь, но и табачный дым, неприятные запахи.

Монтаж данных фильтров рекомендуется поручить профессионалам, а проверить на сколько эффективно работает установка возможно спец. устройством, так же не забывайте про своевременное обслуживание и замену.



oventilyacii.ru

Приточный вентилятор с подогревом воздуха

Подогрев воздуха в приточной вентиляции

Приточная вентиляция с подогревом воздуха включает в себя такие элементы: один или несколько нагревающих вентиляторов или радиатор (нагревательный элемент) с высокой теплоотдачей. Воздушный фильтр, служащий барьером для крупных частиц пыли. В некоторых моделях используются увлажнители, ультрафиолетовые бактериальные фильтры. В комплексе такая система вентиляции обеспечивает хороший воздухообмен, подогрев, очистку и увлажнение приточного воздуха. В зимнее время это особо важно. Поэтому вентиляция с подогревом оптимальный вариант для всех типов жилых зданий.

Что такое приточная вентиляция с подогревом воздуха

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат. Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы. Это происходит за счет температуры выводящегося «отработанного воздуха». Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Особенности конструкции

Основные элементы

  • Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
  • Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
  • Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
  • Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
  • Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

Дополнительные элементы

  • Диффузоры – помогают распределять воздух.
  • Вентиляторы.
  • Шумоглушитель.
  • Рекуператор.

Подогрев приточных масс с помощью рециркуляции

Обязательная составляющая вентиляции — электронагреватель

Вентиляция с подогревом за счет рециркуляции, если говорить в общих чертах, работает по такому принципу:

  • воздух попадает в дом через приток системы вентиляции;
  • через определенный период времени он поступает в вытяжную систему, где часть поступивших воздушных масс выводится за пределы дома;
  • оставшаяся часть воздуха попадает в смесительную камеру.

В смесительном отсеке происходит перемешивание свежего воздуха с «отработанным», таким образом осуществляется нагревание холодных ветровых масс (если система в настройках управления выставлена в режиме подогрева воздуха, а не наоборот). Далее воздушный поток направляется в калорифер или кондиционер, затем по вентканалам в дом.

Важно! Рециркуляция снижает нагрузку на систему обработки воздуха (кондиционер). Чтобы при рециркуляции воздух в помещении оставался чистым необходимо придерживаться таких условий: приточные массы должны составлять не менее 10%, а в поступившем в помещение воздухе вредных веществ может содержаться до 30 % не больше.

Системы с рекуператором

Подогрев приточного воздуха может осуществляться и за счет рекуператора. Данные устройства подразделяются на два типа:

  1. Роторные рекуператоры – работают за счет электричества. Внутри цилиндрического корпуса монтирован роторный элемент, который непрерывно вращается между клапанами приточного и выводящегося воздуха. По размерам рекуператор такого типа достаточно большой. КПД достигает 87 %.
  2. Пластинчатые рекуператоры состоят из пластин, которые объединяются. Свежий воздух и «отработанный воздух» проходят по отдельным каналам навстречу друг другу. Они не смешиваются, холодный приточный воздух нагревается за счет теплого выводящегося ветрового потока. Такие рекуператоры компактные.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

  1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
  2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Иное решение

Использование энергии солнца

В заключении можно предложить еще один вариант подогрева приточного воздуха, который используется в практике реже – это солнечный коллектор. Он работает за счет солнца.

Солнечный коллектор, где происходит нагрев воздуха, как правило, большого размера. Он ведь должен обеспечить подогрев необходимого количества воздуха, даже при минимальной его работе. Коллекторы такого типа выгоднее водяных, они не замерзают.

Подогрев воздуха в приточной вентиляции


Что такое приточная вентиляция с подогревом воздуха. Что особенного предполагает приточная вентиляция с водяным подогревом воздуха. Обогрев приточной вентиляции.

Источник: ventkam.ru

klimat-vdome.ru

Фильтры для вентиляции: типы и степени очистки

Задача систем вентиляции – обеспечивать качественный воздухообмен в помещении, забирать загрязненный воздух и излишнюю влагу. А с помощью вентиляционных фильтров воздух можно очистить до желаемого показателя и защитить детали вентиляционного оборудования. Они отличаются по конструкции, используемому материалу и степени очистки.

Какие бывают воздушные фильтры

Вариант расположения фильтра в вентканале

Очищающие устройства можно классифицировать по нескольким параметрам. По способу очистки различают такие популярные типы:

  • Ячейковые – пластиковая или металлическая рамка с мелкой перфорацией или матерчатым фильтровальным материалом.
  • Электростатические – очищает воздушный поток от загрязнителей, заставляя их оседать с помощью электрического разряда.
  • Сорбционные – Корпус фильтра заполнен поглотителем (кварцевый песок, металлическая стружка, гравий и т.п.). К этой же категории относится воздушный угольный фильтр для вентиляции.

Типы конструкций воздушного фильтра

Канальные

Канальный фильтр

Устанавливаются в воздуховодных каналах, поэтому производятся в соответствии с существующими размерами и сечениями. Состоят из металлического корпуса, наполненного фильтрующим материалом. Часто выбирают именно угольный фильтр, который способен не только устранить загрязнители, но также и поглощать полулетучие вещества, испарения, газы и неприятные запахи. Чем больше наполнителя, тем больше соединений он сможет поглотить и тем дольше прослужит фильтр

Карманные

Представляет собой рамку, на которой закреплен «карман» из фильтровального материала, разделенный на секции. Карманные воздушные фильтры для вентиляции имеют доступную цену, длительный срок службы, легко монтируются. К минусам можно отнести то, что фильтровальный материал не поддается восстановлению, а сами фильтры производятся чаще для грубой очистки.

Электростатические

В этом типе фильтров отсутствует фильтрующий материал для вентиляции. Они очищают воздух с помощью отрицательно заряженного пылеуловителя, к которому притягиваются положительно заряженные загрязнители, частички пыли, жидкие и твердые аэрозоли. К минусам можно отнести то, что фильтр требует постоянной очистки от скопившейся пыли и микрочастиц.

Кассетные

Популярны и широко используются, потому что подходят практически для любой системы вентиляции с прямоугольным сечением. Кассетный фильтр имеет вид прямоугольной рамки с прикрепленным к ней фильтровальным материалом. Часто используется как первая ступень очищения, перед фильтрами более тонкой очистки. Имеют большую площадь за счет волнообразной поверхности сетки. В некоторых фильтрах этого типа поверхность сетки покрывается минеральным маслом.

Фотокаталитические

Новинка в области очищения воздуха. Принцип работы такой: под воздействием ультрафиолетового облучения органические соединения распадаются на безопасные для человека составляющие. Таким образом уничтожается не только пыль, но и пыльца, споры грибка, вирусы, бактерии, устраняются неприятные запахи.

Важно! Фотокаталитический канальный фильтр не требует очистки от пыли и грязи т.к. они там просто не скапливаются. Разложившись на воду и углекислый газ, они тут же испаряются, слегка увлажняя воздух.

НЕРА

Фильтр НЕРА отличается высокой эффективностью очистки

Высокоэффективный вид фильтра (удаляет до 99,995% загрязнителей), позволяющий уловить даже самые мелкие, незаметные человеческому глазу частицы. Волокна фильтра разной толщины расположены в хаотичном порядке. Воздушный поток, проходя сквозь фильтр, очищается от мелких загрязнителей благодаря особой поверхности волокон, которые при малейшем соприкосновении осаждают частицу, и она прикрепляется к волокну.

Важно! Очистить такой фильтр невозможно, частицы цепляются за поверхность и остаются внутри навсегда, накапливаясь на волокнах слоями. Со временем эффективность фильтра падает, тогда его следует просто заменить (не реже, чем раз в полгода–год в зависимости от степени загрязненности воздуха).

ULPA

Самый высокоэффективный фильтр. Принцип его работы – то же, что и у НЕРА, но очистительные способности несколько выше – задерживает до 99,999% мельчайших загрязнителей (от 0,1 мкм)

Виды фильтровальных материалов

Воздушные фильтры отличаются не только конструкцией, но и материалом, который используется для фильтрации воздуха. Популярные виды фильтровальных волокон:

Полиамидное – отлично справляется с любыми нагрузками. Теряет эффективность при температуре свыше 90˚. Не устойчиво к кислотной среде, а вот в щелочной работает нормально.

Полиэфирное – прочная ткань, устойчивая к воздействию света, микроорганизмов и поражению плесенью. Справляется с работой в кислотной среде, а в щелочной теряет свойства. Выдерживает температуры до 150˚.

Хлориновое – без проблем переносит работу во влажной среде, не поражается плесенью, бактериями, грибком. Работает при температуре не больше 70˚. Теряет свойства при длительном воздействии света.

Стеклянное – высокопрочный материал для фильтра вентиляции, который способен выдерживать нагрев до 600˚. Переносит и кислотную, и щелочную среду. Подвержен истиранию, неэластичен.

Фильтр со стекловолокном

Асбестовое – естественное волокно, термостойкое, устойчивое к кислоте и щелочи. Имеет невысокие механические показатели.

Хлопковое – относится к натуральным материалам, выдерживает температуру до 90˚, легкую щелочную и кислотную среду. Не подходит для фильтрации химических паров и соединений. В силу натуральности часто применяется в пищевой промышленности.

Шерстяное – натуральное волокно, имеющее чешуйки. Выдерживает неконцентрированную кислотную среду, не устойчиво к щелочи. Для обеспечения большей прочности шерстяные нити сочетают с синтетическими. Максимальная температура использования не должна превышать 90˚.

Классификация по степени очистки

Фильтровальные ткани необходимы для того, чтобы улавливать и задерживать частицы пыли разного размера. В зависимости от плотности и количества слоев фильтровального материала, фильтр для систем вентиляции воздуха обеспечивает определенную степень очистки. Всего различают 3:

  • Грубая
  • Тонкая
  • Особо тонкая

Фильтры грубой очистки (обозначаются буквами G 1-4) задерживают крупные загрязнители, такие как песок, шерсть, пыль и проч., размером от 10мкм. Часто используются как первая ступень очистки воздуха. Защищает систему вентиляции от скоплений пыли и предотвращает засорение вентиляционной техники.

Выбирая фильтр, обращайте внимание на класс фильтрующего материала

Тонкая очистка (F 5-9)улавливает частицы более 1 мкм. Устанавливаются в помещениях, с повышенными требования к качеству воздуха и его чистоте. Комбинируется с предыдущим типом фильтров для обеспечения более качественного очищения воздуха.

Особо тонкая очистка(EU 10-14) удаляет из воздушного потока микрочастицы от 0,1 мкм. Для трехступенчатой системы очищения воздуха комбинируются все три вида фильтров, это позволяет продлить жизнь фильтрам более тонкой очистки, т.к. крупные частички задерживаются на первом этапе, далее следует второй тип – для устранения более мелких частичек, а завершает все фильтр приточной системы вентиляции сверхтонкой очистки. Такая система также устанавливается в помещениях, где чистота воздуха регламентирована, например, в некоторых производственных цехах, операционных, лабораториях, медицинских учреждениях.

ventkam.ru

Приточный вентилятор

Наличие вентиляции предусматривалось строительными нормами уже больше ста лет назад, но в последнее время этому аспекту уделяется больше внимания. Связано это с положительным влиянием качественных вентиляционных систем на срок службы строительных материалов. До определенного момента в домах устанавливались только вытяжки или отдушины, как их привычнее называть. При этом приток осуществлялся естественным способом. Такая система редко отличалась высокой производительностью, поэтому была разработана более совершенная приточно-вытяжная. Основным ее элементом является вентилятор. Какие есть разновидности приточно-вытяжных вентиляторов и в чем действительно их преимущество? Об этом будет рассказано в статье.

Общие понятия

Приточно-вытяжной вентилятор не может выступать самостоятельным модулем. Для того чтобы он выполнял свои функции, потребуется монтаж целой системы, которая также включает в себя каналы для подачи и вывода воздуха из помещения. Процесс вентиляции в этом случае осуществляется в принудительном режиме. Установка приточно-вытяжного вентилятора в систему имеет много преимуществ, среди которых:

  • качественное удаление влаги;
  • быстрая ликвидация неприятных запахов;
  • снижение количества спор грибка в воздухе;
  • уменьшение количества пыли;
  • повышение содержания кислорода;
  • простота поддержания микроклимата.

Результатом процесса дыхания человека и животных является выделение пара. Он также выделяется во время приготовления пищи и при посещении ванной комнаты. Температура у пара выше, чем у окружающих предметов и плоскостей. Такой перепад приводит к процессу конденсации. Его результатом является не только порча строительных материалов, но и развитие различных грибков и плесени. Принудительная система вентиляции позволяет своевременно удалить пар, предотвратив процесс конденсации. Основную роль в этом играет приточно-вытяжной вентилятор.

На одежде и слизистых оболочках человек приносит домой значительное количество вирусов и спор грибков. Если в помещении отсутствует система вентиляции, то они будут накапливаться, приводя к различным заболеваниям. Приточно-вытяжной вентилятор принудительно перемещает массы воздуха, принося с улицы чистый воздух. Последний имеет антисептические свойства, поэтому уничтожает значительное количество грибков и вирусов. Скорее всего, каждый замечал, что при длительном пребывании в замкнутом помещении появляется сонливость. Связано это с уменьшением количества содержащегося в воздухе кислорода. В таких условиях производительность труда значительно снижается. Приточно-вытяжной вентилятор в короткие сроки решает этот вопрос, подавая свежую порцию воздуха.

Кроме непосредственно вентилятора в приточно-вытяжной системе, есть и такие элементы:

  • патрубки для воздуховодов;
  • обратный клапан;
  • модуль управления;
  • фильтры.

Вся система функционирует именно благодаря нагнетающему вентилятору. Остальные элементы являются вспомогательными. Меньшим шумом при работе и большей производительностью обладают радиальные конструкции вентиляторов, но в некоторых случаях применяются осевые приточно-вытяжные вентиляторы. Задачей обратного клапана, который монтируется в систему, является предотвращение обратного тока воздуха, если разница давлений будет значительной.

Чтобы переток воздушных масс мог осуществляться непрерывно, предусмотрено два основных канала, как это видно на схеме выше. По одному из них осуществляется подача воздуха с улицы, а по второму выброс отработанных масс. Процесс полностью автоматизирован благодаря управляющему модулю. К нему поступают сведения от различных датчиков, на основании которых происходят изменения скорости подачи или выброса воздуха из помещения. В некоторых случаях он также отвечает за привод обратного клапана, который открывает или закрывает его.

Алгоритм работы

На иллюстрации выше можно проследить принцип функционирования приточно-вытяжной установки. Весь цикл делится на три этапа:

  • приток и очистка;
  • забор и транспортировка;
  • выброс.

Обычно на входном отверстии устанавливаются фильтры грубой очистки, целью которых является предотвращение попадание в систему каналов вентиляционной системы пыли и грязи. После очистки благодаря нагнетанию вентилятором давления происходит подача масс воздуха с улицы в каждое помещение, куда произведен подвод каналов. Непрерывно с этим процессом происходит выброс воздуха из помещений. Приточные и заборные решетки располагаются на различных уровнях. Выбрасываемый воздух не очищается, но происходит частичный обмен тепловой энергией, чтобы снизить теплопотери и сэкономить на отоплении.

К модулю, который выполняет управление приточно-вытяжным вентилятором подключены датчики давления, температуры и влажности. Они располагаются в различных зонах, чтобы показания были с минимальной погрешностью. Благодаря получаемым сведениям приточно-вытяжная система выходит на такой уровень работы, при котором свободная циркуляция холодного воздуха по системе и помещениям исключается. Это обеспечивает качественное проветривание дома, а не его выхолаживание в холодное время года, как это происходит при открытой форточке или окне.

Минусом решения установить приточно-вытяжной вентилятор является его стоимость. В общую сумму также стоит включить сумму, которая будет потрачена на монтаж. Последний должен осуществляться профессионалами. Техника не обходится без обслуживания, что касается и вентилятора, поэтому регулярные траты будут уходить и на это. Но, т. к. здоровье не купишь, лучше предпринять профилактические меры для его сохранения.

Разновидности конструкций

Приточно-вытяжные установки разнятся не только по установленному вентилятору внутри, но и по способу обмена температурой между приходящими и уходящими массами. Это касается как нагревания, так и охлаждения воздуха. Для осуществления процедуры применяются следующие модули:

  • рекуператор;
  • нагреватель;
  • кондиционер.

Некоторые из них могут работать в паре.

Вентилятор с рекуператором

Использование системы сохранения тепла в приточно-вытяжной вентиляции является обязательным, чтобы ее КПД можно было считать высоким. Было разработано несколько вариантов теплообменников, которые отличаются своей эффективностью и сложностью устройства. Эти теплообменники еще называют рекуператорами. Среди основных видов выделяют:

  • жидкостный;
  • роторный;
  • пластинчатый.

Каждый их модулей имеет свои преимущества и недостатки.

Роторный

Кроме вентилятора, который выполняет нагнетание воздуха в систему вентиляции, в роторном рекуператоре присутствует еще один. Он конструктивно отличается от основного и выполняет функцию теплообмена. Его лопасти одновременно находятся в двух камерах и перемещают воздух из одной в другую, производя частичное перемешивание свежих и отработанных масс. Благодаря этому происходит теплообмен, и температура приходящего воздуха поднимается до подходящей, чтобы снизить затраты на отопление. Качественные изделия такого типа способны компенсировать до 90% теплопотерь.

Регулировать производительность системы с таким модулем можно не только за счет интенсивности вращения основного вентилятора, но и благодаря варьированию оборотов лопастей теплообменника. Недостатком такого приточно-вытяжного модуля системы вентиляции является некоторая ее шумность, которая ликвидируется специальными накладками. Обслуживание таких лопастей также вызывает определенные сложности и имеет короткую периодичность.

Пластинчатый

Конструкция и способ функционирования пластинчатого обменника несколько проще, чем предыдущего варианта. Ярким отличием является отсутствие дополнительных вращающихся частей. На иллюстрации видно, что воздушные массы перед выбросом или перед подачей в помещение проходят через специальный блок. Он разделен на два герметичных отсека, сквозь которые проходят ряды металлических пластин. Именно благодаря им и происходит передача тепла. Преимуществами можно считать отсутствие эффекта смешивания, а значит неприятные запахи не вернутся в помещение. Обслуживать такой компонент значительно проще предыдущего.

Из минусов такого модуля для приточно-вытяжной системы можно выделить образование конденсата в процессе прохождения воздуха. Такие модули не рекомендуется устанавливать с приточно-вытяжными вентиляторами в территориях с холодным климатом. Это может привести к образованию наледи и полной блокировке приточно-вытяжного вентилятора. Обзор рабочей системы приточно-вытяжной вентиляции есть в видео ниже.

Дополнительные возможности

Совместно с приточно-вытяжным вентилятором может быть установлен модуль подогрева. Его задачей является прогрев воздуха до большей температуры перед его подачей в помещения. Это необходимо в тех местностях, где зимой температура опускается до низких показателей. Если дополнительного подогрева не будет, то обычный модуль рекуперации не справится с задачей по экономии тепла в помещении. В приточно-вытяжную систему устанавливаются нагреватели двух типов. Один из них представляет собой пластинчатый ТЭН, который монтируется непосредственно в канал. Воздух нагревается, проходя через него. В отношении такого нагревателя предъявляются жесткие требования к предварительной фильтрации воздуха, а также к периодичности технического обслуживания. Другим вариантом для приточно-вытяжного вентилятора является система жидкостного обогрева. В этом случае монтируются радиаторы, через которые проложены трубы с циркулирующей жидкостью. Такая система отличается большей надежностью.

Резюме

Кроме стационарных приточно-вытяжных вентиляторов, о которых говорилось в статье, есть компактные автономные конструкции вентиляторов. Они выполняют те же функции, что и стационарные, но устанавливаются отдельно для каждого помещения и не требуют наличия сложной развязки вентиляционных каналов.

bouw.ru
