Ворота из профнастила с калиткой
Проживая в частном доме, каждый человек по вполне понятным причинам хочет не только оградить свой участок от посторонних, но и установить на нем удобные ворота с калиткой. При выборе подходящего варианта следует обратить внимание на ворота из профнастила с калиткой, популярность которых в России обусловлена бюджетной стоимостью, а также эстетической красотой. Секрет востребованности профнастила в том, что этот материал как нельзя лучше подходит для ворот. Ведь он обладает такими качествами, как долговечность, относительно небольшой вес и универсальность использования.
Широкий выбор типоразмеров и цветов ворот из профнастила
Одним из достоинств таких ворот является то, что их можно изготовить по индивидуальным размерам, в зависимости от требуемой ширины пролета, а также желания заказчика. Немало людей самостоятельно изготавливают такие конструкции, поскольку если обладать элементарными слесарными навыками, уметь варить металл, то при правильном подходе, это вполне по плечу многим. Широкий диапазон цветовой гаммы дает возможность выбрать тот оттенок, который будет наилучшим образом гармонировать с забором, домом и придворовыми постройками.
Чтобы ворота распашные металлические с калиткой из профнастила получились прочными и долговечными, важно учитывать следующее:

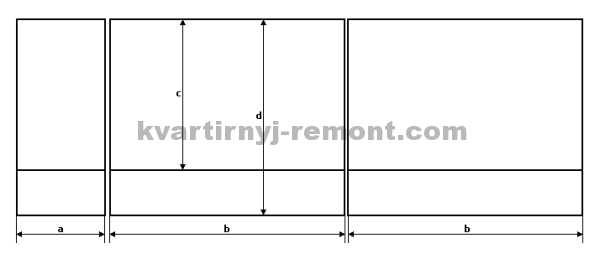

- На первом этапе обязательно необходимо составить эскизный проект, в котором важно определить размеры конструкции, тип используемого материала и его количество, просчитать весовую нагрузку, а также необходимую фурнитуру (петли, ручки, замки)
- Материалы должны быть качественными, причем это касается не только профнастила, приобретать который необходимо у проверенного производителя, но и профилированной трубы прямоугольного или квадратного сечения, из которого будет вариться каркас. То же самое касается и фурнитуры, которая должна быть устойчивой к износу, а также необходимых дополнительных элементов: саморезов, заклепочных «пистонов», засовов, стопоров-фиксаторов и прочего
- Одним из наиболее сложных этапов работ является выравнивание отдельных отрезков профиля с получением правильного прямоугольника, что сделать непросто из-за большого размера, поэтому здесь применяют слесарный уголок
- Дверной проем может располагаться не только с одной из сторон, но и ближе к середине, что зависит исключительно от желания заказчика
- Принимая во внимание высокую нагрузку, которую будут испытывать опорные столбы, особое внимание следует уделить их соответствующему сечению, а также грамотному бетонированию
Важно понимать, что сделать калитку и ворота из профнастила своими руками вполне реально, однако это потребует определенных затрат времени и сил.

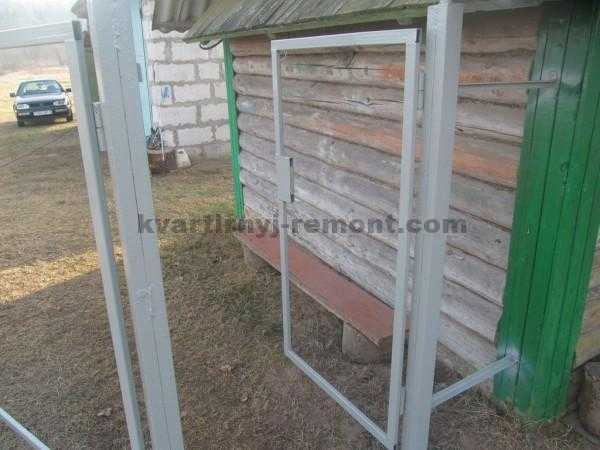

При изготовлении каркаса и створок сваривание заготовок лучше всего производить на ровной поверхности с минимальными перепадами высоты, для чего можно на земле постелить лист железа или жести.
Если человек сомневается в своих возможностях, можно обратиться в специализированную компанию, которая оказывает соответствующие услуги. Доверяя проектирование, конструирование и монтаж опытным специалистам, заказчик получает уверенность в том, что в сжатые сроки будут изготовлены ворота с калиткой, которые прослужат долгие годы. При этом ворота из профнастила с калиткой внутри, чертеж которых предоставляется заказчику на утверждение, обязательно должен выполняться из сертифицированных материалов.

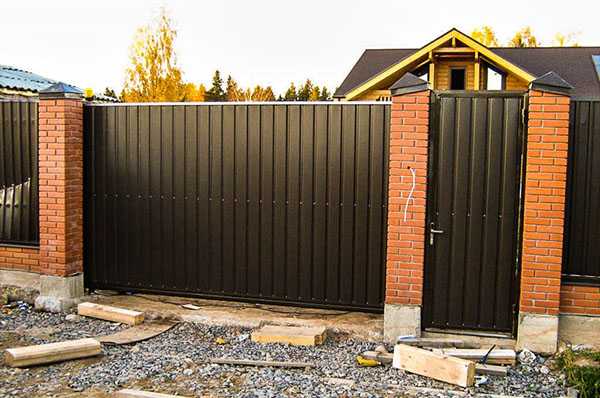

Варианты ворот из профнастила с калиткой
Существует множество разновидностей таких конструкций, обусловленных размерами и конфигурацией, однако в целом можно выделить 3 наиболее востребованных типа:

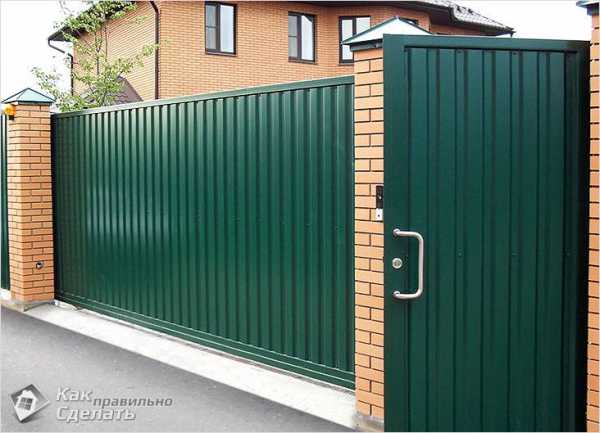

- Приставная конструкция, где к двум существующим столбам добавляется третий, на который и навешивается рамная калитка. Это наиболее простой вариант ворот.
- Встроенная в ворота калитка. Это усложненный вариант, который требует тщательных расчетов, однако он выигрывает тем, что экономит пространство, что особенно актуально при его нехватке.
- Сдвижные из профнастила. Такой вариант встречается реже и изготовить его уже сложнее.

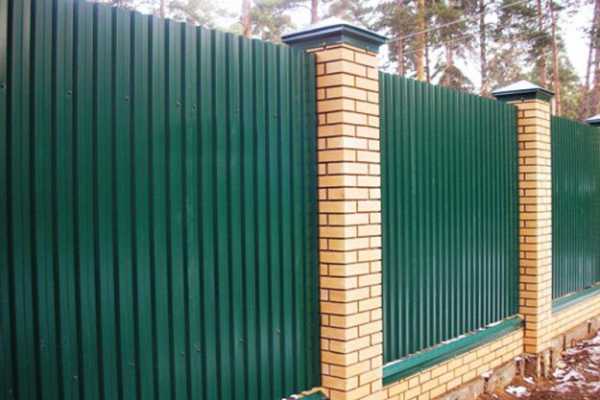

В качестве облицовочного материала применяются не все виды профнастила, а лишь марки «Н», «С» и «НС» стенового типа, толщина металла которых не меньше 0,5 мм. При выборе подходящих ворот из профнастила с калиткой важно проверить, чтобы профнастил имел качественное полимерное покрытие, а также был выполнен из оцинкованного металла. Это позволит избежать разрушительного процесса коррозии и максимально продлить эксплуатационный срок конструкции. В качестве дополнительного декорировании несущие столбы можно обложить декоративной кладкой из красного облицовочного кирпича.

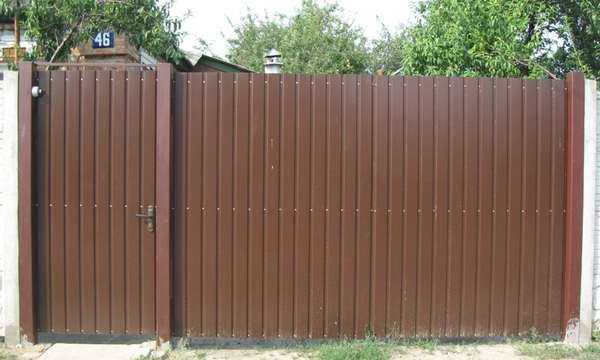

Многочисленные фото ворот из профнастила с калиткой, представленные в сети Интернет, помогают хозяевам быстрее определиться с тем, какой вариант им подходит наилучшим образом. Особенно привлекательно смотрятся ворота с дополнительным декорированием коваными элементами, благодаря чему можно придать конструкции уникальность и «богатство».
Если конструкция изготавливается не из нового металла, а б/у трубы, ее следует обязательно обработать преобразователем ржавчины, после чего уже прогрунтовать и покрасить.
Планируя сделать заказ на изготовление ворот из профнастила с калиткой, лучше обратиться в ту фирму, которая сможет выполнить также доставку и установку конструкции «под ключ». Это очень удобно, поскольку избавляет человека от необходимости отдельно искать бригаду профессиональных монтажников. Чтобы иметь уверенность в том, что ворота будут изготовлены качественно, лучше всего заключить с фирмой письменный договор, в котором будут отражены права и обязанности сторон.
Как сделать калитку из профнастила — видео
glav-dacha.ru

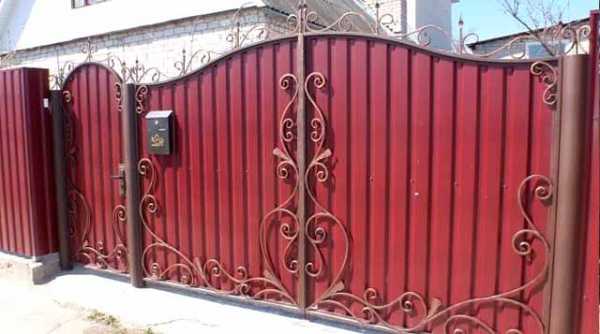

Распашные ворота из профнастила с калиткой и элементами ковки своими руками
В последнее время распашные ворота изготавливают из профнастила. Этот материал многослойный, состоит из оцинкованной стали и позволяет сделать красиую и долговечную конструкцию.

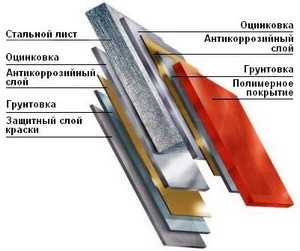

Наибольшую прочность ему придают дополнительное покрытие различными составами. Решение изготовить ворота из профнастила своими руками должно побудить хозяев участка поставить забор из того же материала.

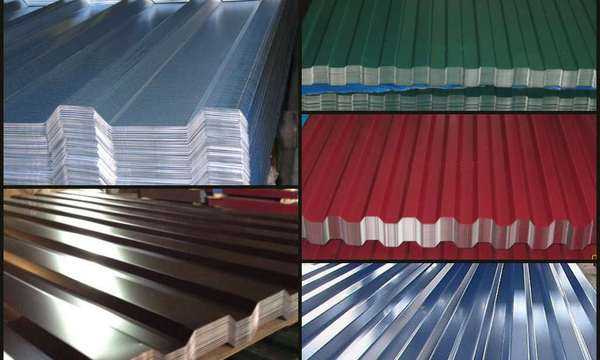

Как выбрать профнастил для ворот?
Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал, в котором нужно уметь разбираться.
Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.
Профлист бывает:
- класса СН,
- класса С,
- класса Н.
Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.
Марка «НС» предполагает большую прочность и значительный вес металлического изделия.
Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.
Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.
Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ:
- удобная эксплуатация;
- простота монтажа изделия;
- низкий вес материала;
- технические показатели высокого качества;
- простота изготовления.
После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?
к содержанию ↑Как изготовить гараж из металлопрофиля на 2 машины читайте тут.
Виды конструкции
Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.
к содержанию ↑Распашные
Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.
Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

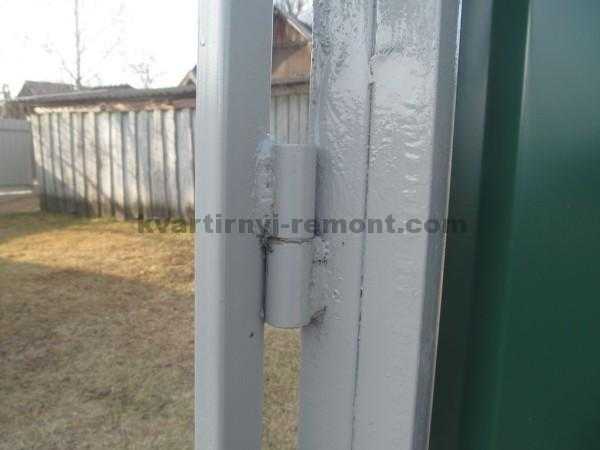

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.
Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.
Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег.
Суть фундамента в двух столбах забетонированных в землю. При бетонировании важно помнить, что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы.
Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.
Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.
Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

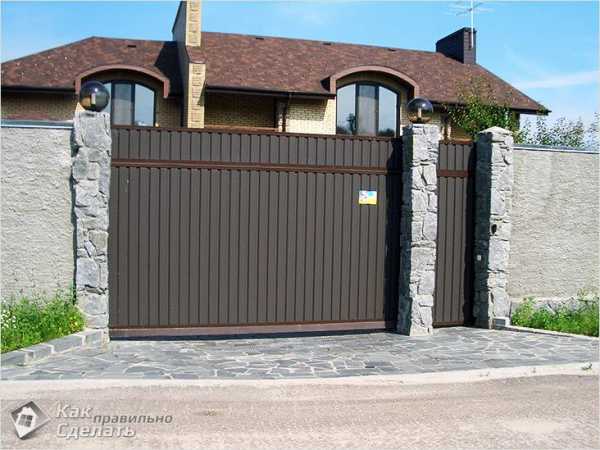

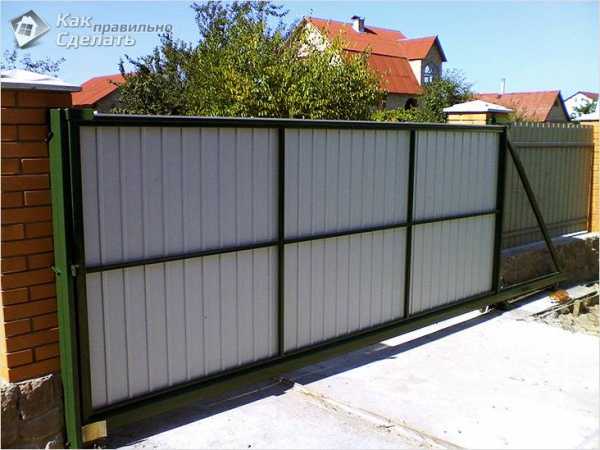

Откатные

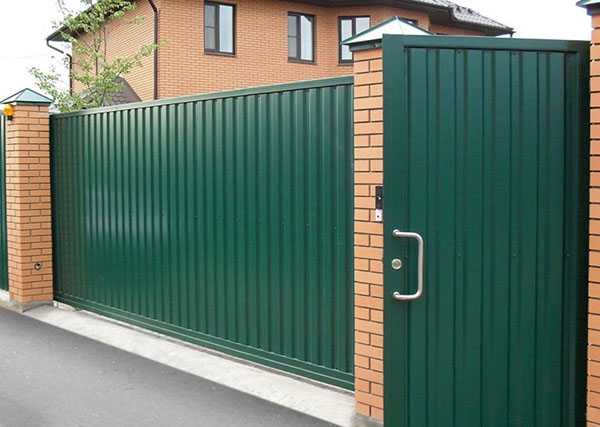

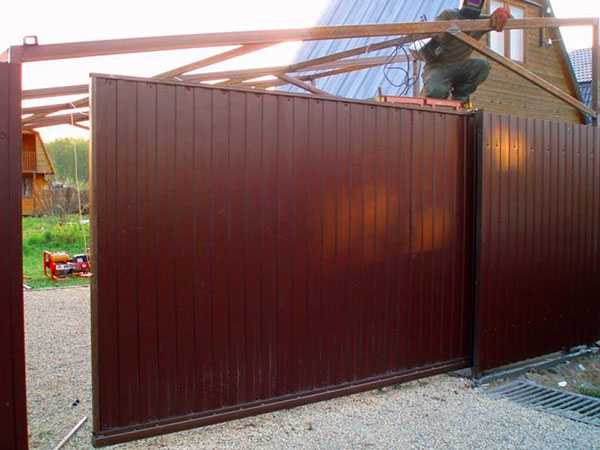

Откатные или как их еще называют, консольные, имеют сложную структуру. Такие ворота актуальны на дачных участках с плотной застройкой.
Они гарантируют наличие свободного пространства, которое иногда необходимо для того, чтобы поставить транспортное средство.
Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.
Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.
Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.
Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры.
Недостатками такой системы установки ворот являются:
- Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
- Срок службы такого механизма ниже, чем у распашных ворот.
- Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.
Сдвижные
Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны, поэтому их конструкция не обходится без рельса, направляющего движение.
Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

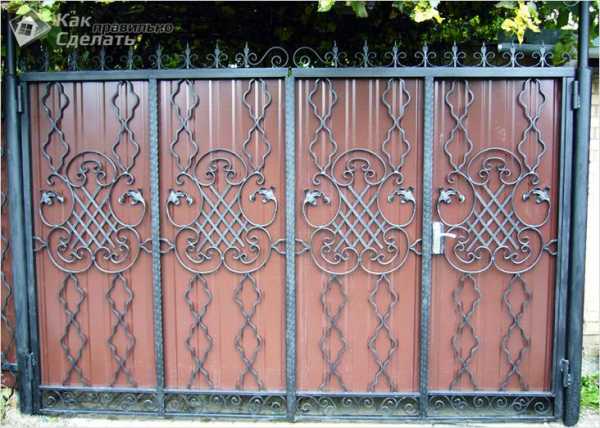

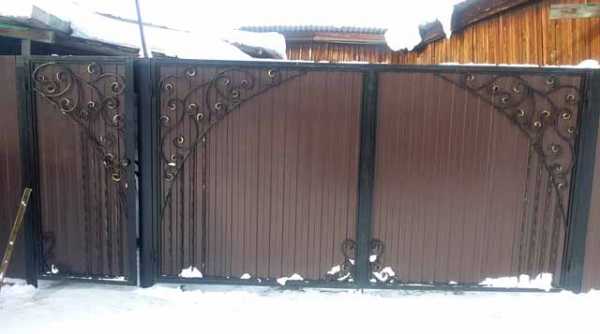

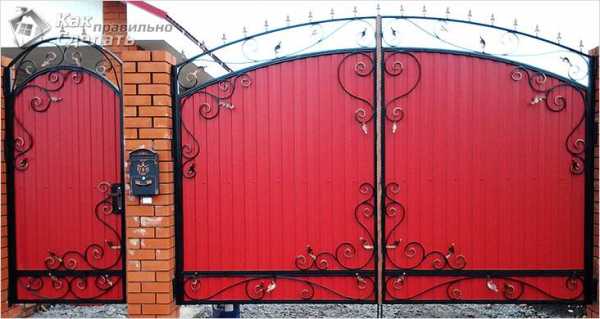

к содержанию ↑Кованые

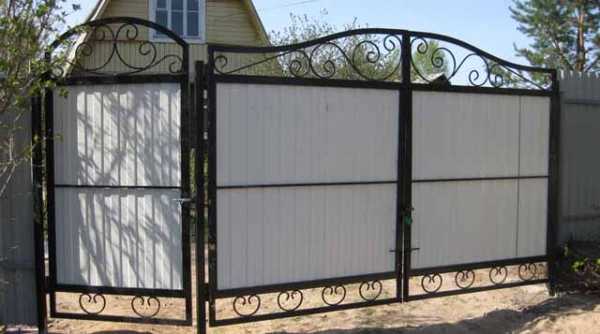

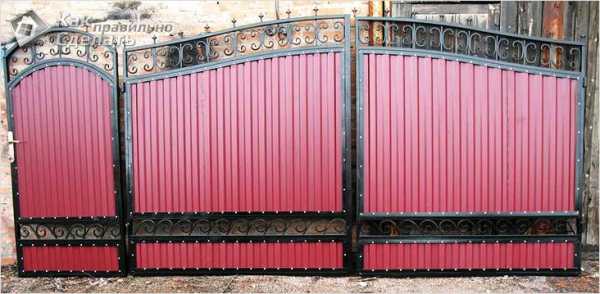

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь.
Ворота с элементами ковки, помимо оригинального дизайна, отличаются высокой прочностью.
Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.
При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.
Многие думают, что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

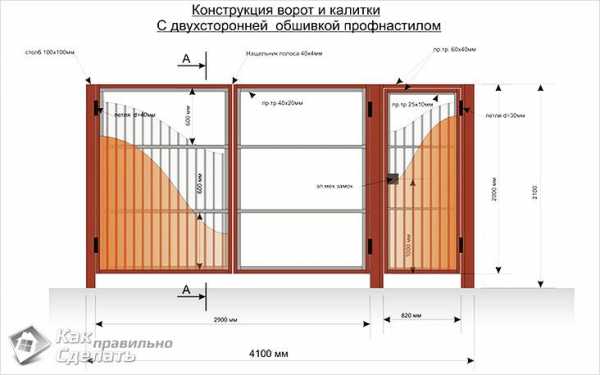

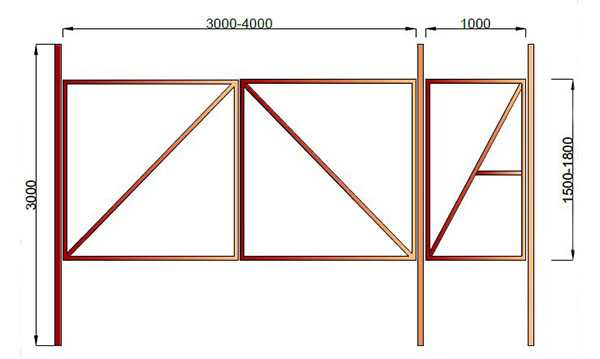

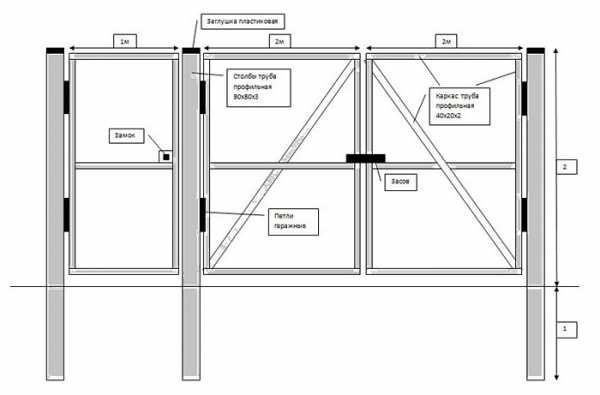

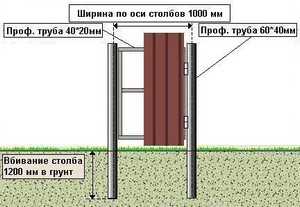

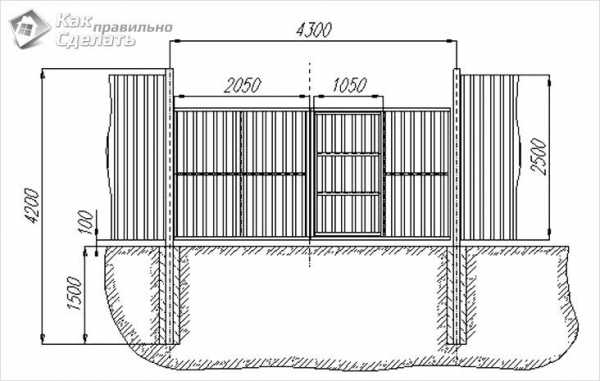

к содержанию ↑Схема с калиткой и чертеж

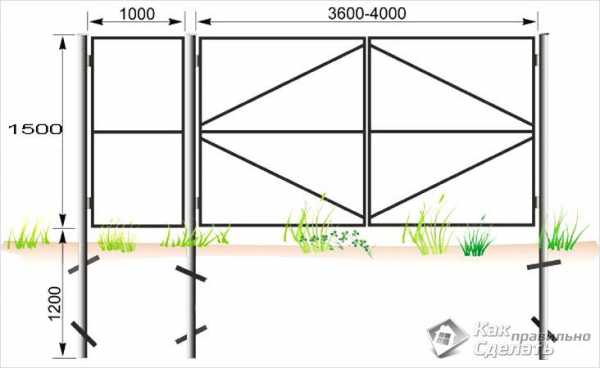

В среднем, наименьшая высота готовой конструкции составляет полтора метра. Распашные ворота устанавливают из двух половинок. Примеры чертежа смотрите на фото выше и дальше по тексту.
Элементарный каркас для подобного вида ворот изготавливают из двух столбов, на которые установлен металлический каркас, впоследствии с обшитым на него профлистом.
Ворота подобного типа допускают наличие калитки в одной из створок.
Откатные ворота устанавливают тогда, когда нет места для распашных ворот.
Перед началом работ следует определиться с шириной будущих створок, которые определяют исходя из размера транспортного средства предполагаемого к въезду.
Въездной проем определяется в пропорции: для легкового автомобиля – 4 метра, а для грузовика не менее 6 метров. Ширина одной створки в распашных воротах должна составлять два или три метра.
В откатных воротах полотно должно быть установлено в количестве пяти или шести метров.
Опытные строители рекомендуют делать ширину въездного проема с запасом, на случай если в дальнейшем хозяин дома приобретет новый автомобиль. Обычно в стандартной высоте конструкции отмеряют два метра.
Комфорт и точность работ обеспечит грамотно составленный чертеж. В нем следует указать параметры сечения профиля для каркаса и опорных столбов. Габариты металлического каркаса указывают с ребрами жесткости. Сам каркас изображают в форме треугольника.
Ребра жесткости способствуют устойчивости изделия от ветряной и механической нагрузки. Расположение ребер зависит от желания строителя, чаще всего они располагаются крест-накрест или по длине изделия.
При выборе профлиста нужно ориентироваться на изделия с размером волны не более 2 см. Оптимальным вариантом будет покупка материала с волной 0,8 см. Достаточно купить профили со стенками в толщину — 2 мм.
Столбы для предполагаемой конструкции берут с расчетом, что тридцать процентов будет находиться в земле. При высоте ворот 2 метра, длина столба должна быть не менее трех метров.
к содержанию ↑Возможно вас заинтересует статья о том, как построить гараж из шлакоблока своими руками.
Техника изготовления ворот своими руками
Перед началом строительных работ нужно проверить наличие необходимых инструментов:
- рулетки, маркера, мела и угольника;
- сварочного аппарата с электродами;
- болгарки для нарезания каркаса;
- шуруповерта с заклепками к нему;
- отрезных кругов и щетки из металла.

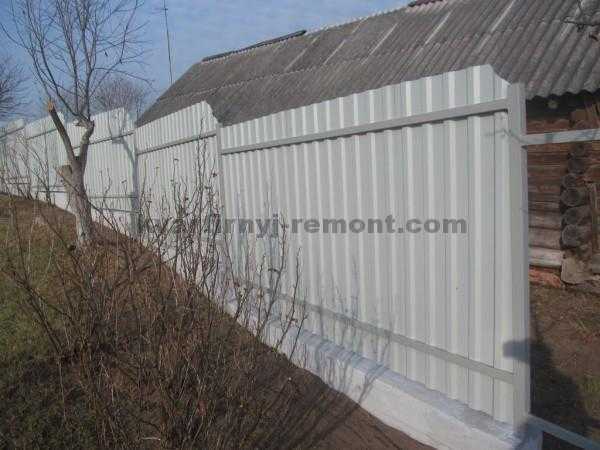

Для забора
к содержанию ↑Установка столбов

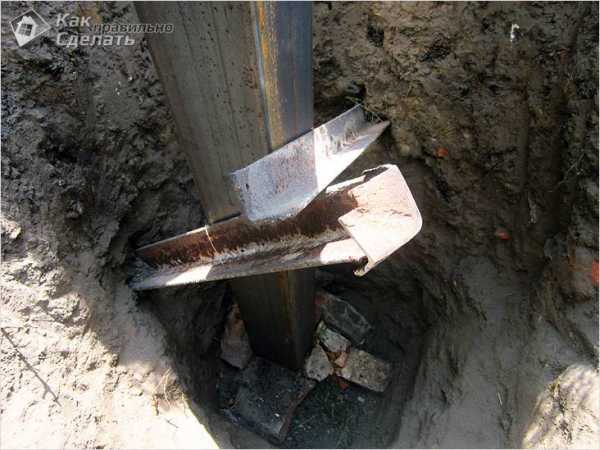

Две половины распашных ворот будут крепиться вручную к столбам. Столбы будут находиться в земле на один метр.
Поэтому вначале работ проводят разметку и копают углубления для опор. Размер вырытой ямы на 10 см должен быть больше, чем диаметр трубы.
Материал режут в соответствии с длиной створки и добавляют 10 см для снега и один метр для монтажа. Столбы обрабатывают противокоррозионным составом и через несколько часов протирают появившийся налет мягкой тканью.
Столбы ставят вертикально в заранее подготовленные ямы. Для ровной установки используют отвес. После застывания раствора поменять положение столбов будет невозможно. Сверху засыпают щебень.
Для раствора лучше выбирать цемент марки 300 в пропорции один к трем. Эта смесь заливается в щебень. Для выполнения последующих работ нужно дождаться полного застывания смеси.
к содержанию ↑Создание каркаса

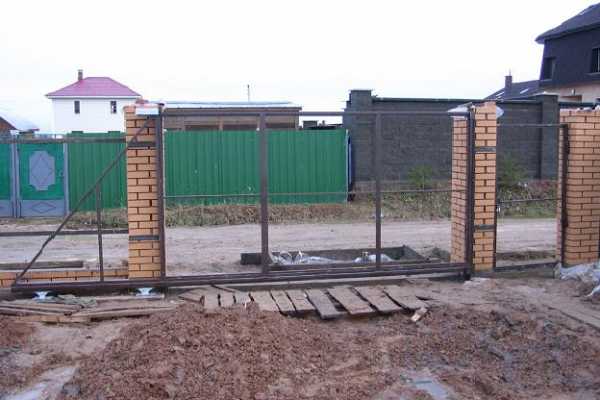

Пока раствор высыхает можно заняться подготовкой каркаса. Его готовят из трубы прямоугольной формы. Для работы понадобится листовая часть с толщиной около 3 мм.
Трубу отрезают по необходимой длине, производят разметку и соединяют сварочным аппаратом.
В подобных сварочных работах применяют электроды с диаметром 3 мм, а варят горизонтальным швом. Именно такой способ будет проще всего выполнить новичку.
к содержанию ↑Сборка деталей

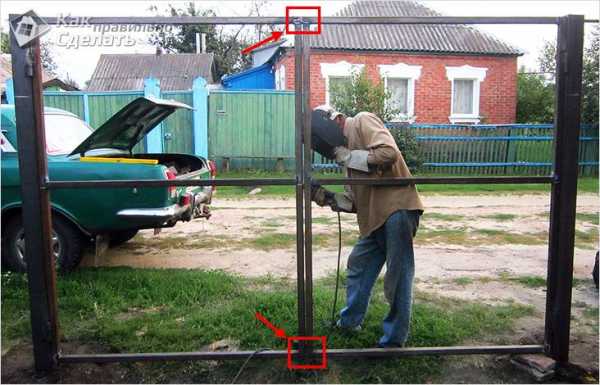

Перед сборкой детали раскладывают и делают «прихват» сварочным аппаратом. Его можно убрать с помощью болгарки.
Эта процедура поможет впоследствии подогнать конструкцию по размерам, указанным в чертеже.
Вторая часть приваривается к навесам, с учетом расстояния между низом изделия и землей около 6-9 см.

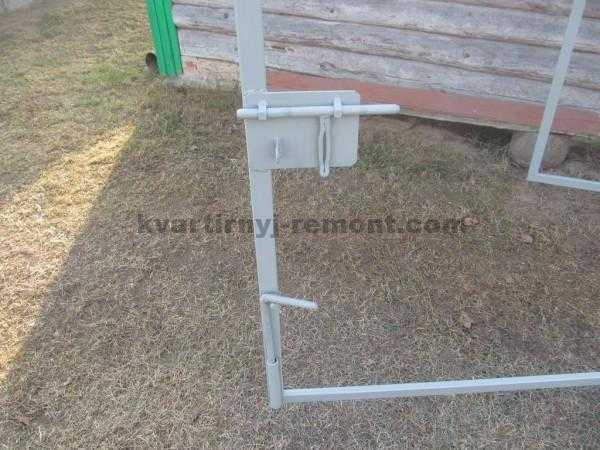

Основная часть работ завершена, осталось поставить задвижки, прикрепить замок и покрасить получившиеся ворота масляными красками в несколько слоев.
Профлисты прикрепляют заклепками. Для облегчения работы можно сначала прихватить листы саморезами. Листы располагают по вертикали.
Как изготовить самостоятельно откатные ворота у забора для частного дома смотрите на видео ниже:
к содержанию ↑Ворота для гаража
Качественные ворота для гаража должны отвечать следующим требованиям:
- Въезд и выезд через них должен быть простым и беспрепятственным.
- Для машин легкового типа высота ворот составляет 2 метра.
- Иметь прочность и стойкость на случай взлома. Профлист для такой работы выбирают с высокой прочностью.
Крепежную раму делают из стального уголка. Она предполагает наличие внутреннего и внешнего каркаса. Первый этап работ заключается в замере проема для каркаса. Точность замера скажется на будущем монтаже рамы.
От уголка с сечением в форме квадрата измеряют и нарезают материалы для заготовки. Затем на ровной поверхности выкладывают заготовку предполагаемой рамы.
Раму сваривают и шлифуют все неровные углы шлифовальной машинкой. Металлический каркас изготавливают из профилей с размером 60 на 20 см. Рама гаражной поверхности кладется вверх лицевой стороной.
Направляющие следует вставить в раму и выровнять направление каждой стороны.
Между рамой и каркасом делается зазор при помощи вкладышей. Такой зазор обеспечит свободное движение в створках.
Прямые углы металлического каркаса еще раз проверяют и можно варить.
Последний этап работ – это обшивка профлистом по схеме, о которой уже было сказано.
к содержанию ↑Советы по изготовлению
Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:
- врезной;
- навесной;
- накладной.
Приобретать замки нужно в специализированных магазинах.
Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.
Такой замок изготовлен из антикоррозионного металла, поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.
Монтаж замка осуществляется:
- Составление разметок на калитке.
- В соответствии с расчерченной областью проделывается отверстие под шурупы.
- Крепление замка и ручек.
Как врезать замок самостоятельно смотрите на видео ниже:
При желании работу по закреплению профнастила можно ускорить сваркой. Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется.
Под воздействием высоких температур материал может испортиться, и тогда придется покупать новый профнастил. Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата.

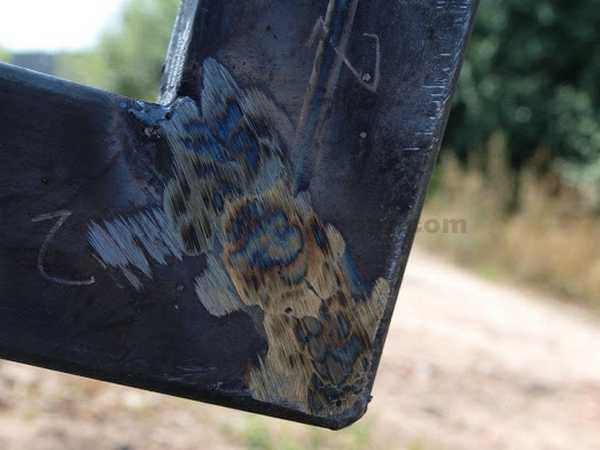

После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия.
При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.
moistenki.ru
Ворота и калитка из профнастила: как сделать своими руками
Профнастил — доступный и универсальный материал. С его помощью можно покрыть крышу, обшить забор или ворота и даже наскоро соорудить гараж, туалет или летний душ. С профнастилом легко работать, поэтому применить его в строительстве на своем дачном участке может каждый. Сегодня мы подробно расскажем как делаются ворота и калитка из профнастила.

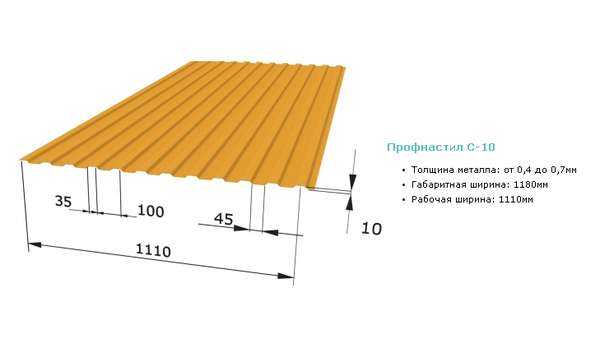

Ворота и калитка из профнастила. Выбираем профлист.
Профнастил бывает разный по своему предназначению: кровельный, стеновой и несущий. Мы не будем перечислять здесь все его типы и разновидности — этого хватило бы на отдельную статью, да и не обязательно так глубоко в этом разбираться, чтобы воспользоваться этим материалом для обшивки ворот или калитки.
Достаточно знать, что чаще всего на витринах строительных магазинов профнастил обозначен буквой (иногда двумя) и числом. Буква означает тип профиля, а число — его высоту в миллиметрах.
Именно его чаще всего применяют для возведения заборов и обшивки въездных ворот и калиток. При этом лист бывает различной толщины. Конечно, чем толще лист, тем он жестче, однако едва ли есть смысл гнаться за большой жесткостью листа, ведь жесткость створки ворот или калитки обеспечивается каркасом.
Также следует обратить внимание на длину и ширину листа — выбирайте тот профнастил, который наилучшим образом подходит вам по размеру, чтобы минимизировать количество отходов. Для ворот и калиток лучше выбрать профнастил с полимерным покрытием: оно предохраняет лист от коррозии и имеет привлекательный внешний вид. Не стоит брать для этих целей оцинкованный профлист. Он дешевле, но он будет сильно отсвечивать на солнце, что не понравится ни вам, ни вашим соседям.
Делаем раму для ворот и калитки из профнастила.
В первую очередь следует определиться с материалом рамы. Если вы владеете сваркой, то лучше сварить раму из металла: такие ворота будут надежнее и долговечнее, к тому же они не просядут со временем.

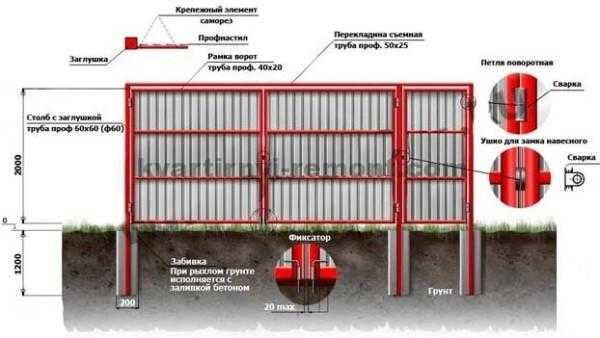

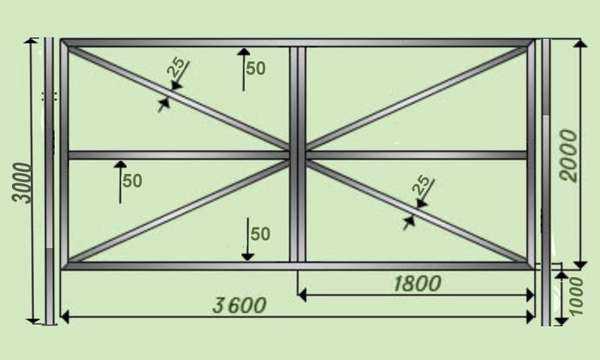

Конструкция на схеме сверху проверена временем и применяется многими мастерами, которые профессионально занимаются металлоконструкциями.

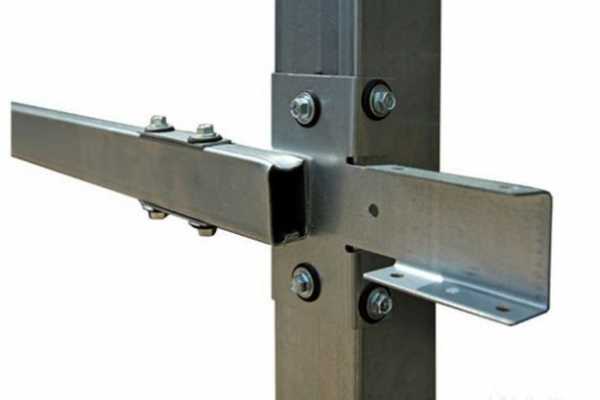

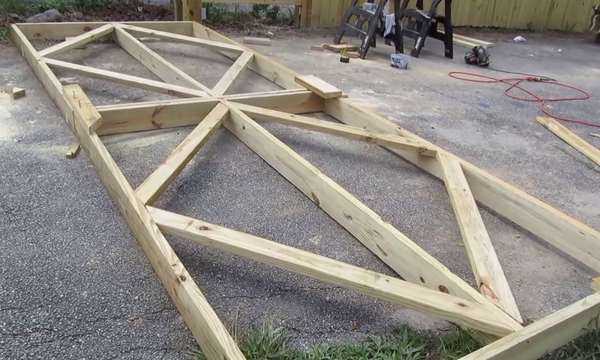

Если металл — не ваша стихия, то в принципе раму для ворот или калитки из профнастила можно сделать из дерева. Если ворота будут не большие, то постарайтесь сделать раму как можно более легкой.
Дополнительную жесткость ей можно придать с помощью металлических уголков.
Для максимальной прочности комбинируйте накладные уголки с обычными.
Однако, если ширина ворот будет более трех метров, то стоит добавить дополнительные перекладины и распорки, чтобы сделать створки более жесткими.
Независимо от того, металлическая у вас рама или деревянная, ее необходимо защитить от воздействия окружающей среды соответствующими средствами.
Для металла это может быть антикоррозийная грунтовка или краска, желательно хотя бы в два слоя.
Для дерева — краска, лак или олифа, а также антисептик для древесины.
Ворота и калитка из профнастила. Обшиваем каркас.
При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

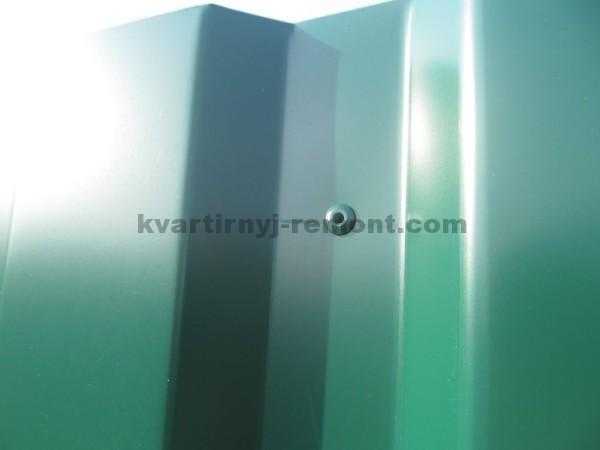

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!
С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

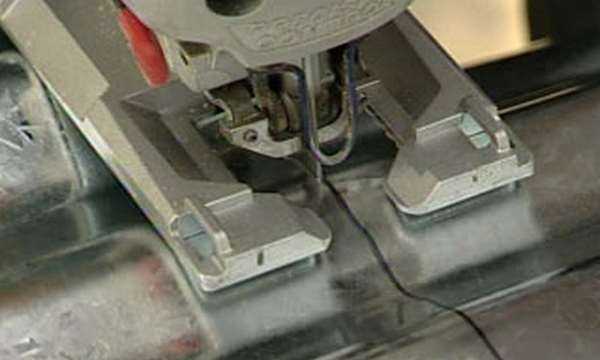

Другой приемлемый вариант — электролобзик.
Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.
Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.
Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.
Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».
Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!
idealsad.com
Ворота из профнастила своими руками: фото и видео
Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.
Конструкции створок
Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:
- наискосок;
- горизонтально;
- крестообразно.
Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.
Конструкция ворот из металлопрофиля с укосинами
Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

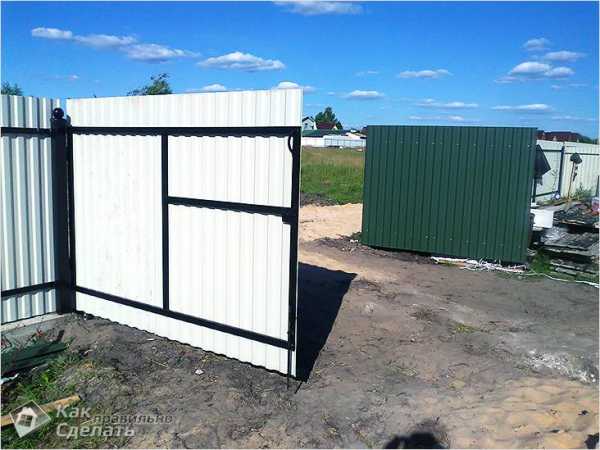

Конструкция ворот в верхней перекладиной и поперечными перемычками
При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

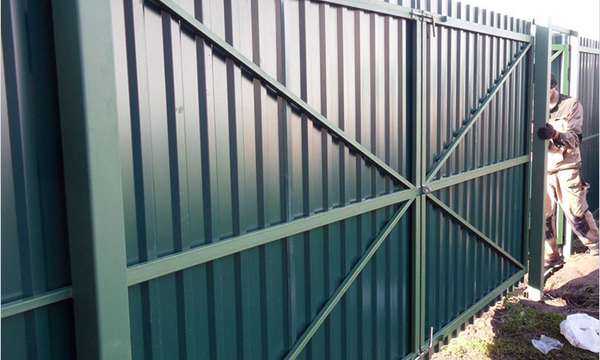

Крестообразные перемычки на воротинах из металлопрофиля
Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.
Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.
Усиление створок пластинами из металла
Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.
Второй способ усиления створок ворот
Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).
Разные способы стыковки труб
Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.
На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.
Материалы
Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.
Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.
Подготовленный металл
О сварке тонкого металла читайте тут.
Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот

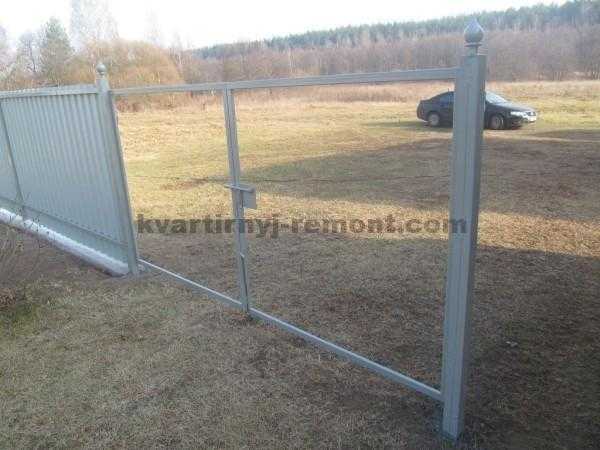

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Окрашенный каркас
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Практически готовы
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Самодельные засовы
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

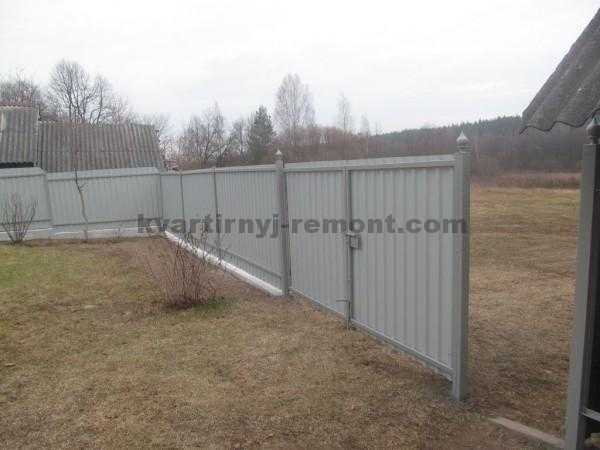

Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Из профлиста можно сделать откатные ворота и оснастить их автоматикой.
Как сделать ворота из профнастила: видео-уроки
Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.
Та же технология, в последовательности фото.
Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.
У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.
Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.
- Замена насоса в стиральной машине: сливной в Самсунг, как поменять на LG и Bosch, где находится помпа
- Стиральная машина не набирает воду причины: не поступает вода в машинку, почему Самсунг гудит, нет подачи в барабан
- Спутниковая антенна на 2 телевизора: схема подключения ТВ к тюнеру, как подключить второй к одной тарелке
- Отпариватели для домашнего использования какой лучше: ручной и вертикальный, как выбрать для одежды, советы
- Вред микроволновки: или польза, мнение экспертов, миф или реальность, научные подтверждения, печь для здоровья
- Как очистить ручки у плиты: снять с газовой Гефест, чистка своими руками, как помыть, нашатырно-анисовые капли
- Установка варочной панели в столешницу: видео, как установить газовую, правильная врезка своими руками
- Тостеры какой фирмы лучше: как выбрать для дома, купить лучший, рейтинг и контрольная закупка, правильный выбор
openfile.ru
Как сделать ворота из профнастила
В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил, поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.
Преимущества конструкций
Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:
- продолжительный период эксплуатации;
- небольшой удельный вес конструкции;
- огромный выбор цветовой гаммы и текстуры;
- отсутствует необходимость проведения периодического ремонта;
- ценовая доступность;
- легкость монтажа.
Типы конструкций
Виды конструкций
Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:
- Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
- Откатные – одно полотно, перемещающееся вдоль ограждения.
Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.
Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.
Требуемые инструменты и приспособления
Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:
- строительный уровень и рулетка;
- аппарат для сварки;
- болгарка или специальная ножовка;
- дрель с перфоратором и набором бит;
- угловая шлифмашина;
- резиновая киянка;
- клепальник;
- набор гаечных ключей;
- штыковая лопата;
- резервуар для приготовления бетонной или цементной смеси.
Структурные элементы конструкции
Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.
Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:
- верхний страховочный ролик;
- нижние ролики;
- концевой ролик и заглушка балки;
- пара улавливателей;
- направляющая рейка.
Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.
Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод, дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.
Технология сборки
Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.
Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.
Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.
Обустройство фундамента
Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.
Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!
Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.
Установка опорных столбов
На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.
Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.
Изготовление рамы
Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.
На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.
Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.
Заключительные мероприятия
На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.
Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.
Важные особенности при установке
Аккуратные ворота из профлиста
Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.
Пара неучтенных миллиметров впоследствии может привести к тому, что потребуется заново просверливать швеллерную балку, осуществлять подгон под новые размеры и пр. Это будет стоить как минимум пары затраченных дней и, в конечном счете заставит вернуться к предложенному способу установки.
В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.
Видео
В видео подробно рассказывается о тонкостях сборки ворот из профнастила:
Фото
На фото изображены различные варианты ворот, изготовленных из профлиста:
Красивые ворота из профнастила
Откатные ворота
Откатные из профнастила
Еще откатной вариант
Распашные ворота
Ворота и калитка
Ворота из красивого профлиста
Красивой формы
На даче
Под дерево
С элементами ковки
Вид со двора
Ворота на петлях
Встроенная калитка в воротах
Схема
Если вы решите сделать ворота из профнастила, то предоставленные схемы помогут в этом:
Чертеж конструкции ворот
Чертеж откатных ворот
Ворота с разных ракурсов
Каркас ворот
Конструкция ворот
Схема откатных ворот
Комплектация распашных ворот
kakpravilnosdelat.ru
Забор, ворота, калитка из профнастила своими руками, схемы, фото
Изучая варианты металлических заборов, заметил высокую популярность заборов из профнастилов и профлистов, высотой 2 метра, в основном такие заборы используются в странах СНГ.
Хотя данный вид забора и популярен, но не самый дешевый вариант, так как он дороже бетонных секций, рабицы, сеточных и полимерных ограждений.
Выбирая профнастил, следует изучить все варианты и выбрать оптимальный.
Основные типы заборов из профнастила
- Сплошной, состоит из металлического одностороннего каркаса, забетонированного в землю, на который монтируется профнастил.
- Металлические столбы, забетонированные в небольшой фундамент. Между столбами приваривается или прикручивается каркас, на который крепятся профлисты.
- Более декоративный вариант с применением кирпича, из него выкладывают столбы и основание, между столбов устанавливают листы.
Давайте рассмотрим все варианты монтажа забора из профнастила.
Материалы для забора из профнастила
Само устройство такого забора очень простое, основные вопросы, которые могут возникнуть, это какой профлист нужен для забора, какие профили или трубы нужны для каркаса и столбов, а также какая глубина бетонирования и периодичность установки столбов.
Как выбрать профнастил
Основные параметры гофра-листа используемого для забора, высота профиля 20 мм, полезная ширина 1100 мм, полная ширина 1150 мм, толщина метала от 0.4 до 0.8 мм, высота 2000 мм, всеми данными характеристиками обладает профнастил марки C-20. Кроме того, такие листы доступны с двухсторонней окраской и даже окраской имитирующей дерево или камень, но стоят они значительно дороже.
Выбор столбов и профилей
Если вы не слесарь-сварщик, то вам необходимы готовые наборы профильных или круглых труб и фурнитуры для заборов из профнастила.

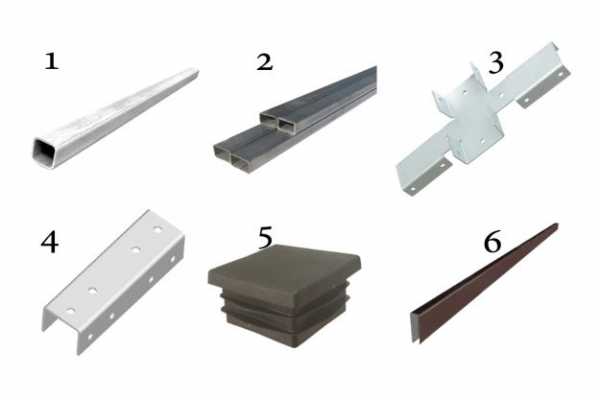

Комплект для забора из профнастила
- Столбы, основные используемые размеры 60x30x2 мм, 60x40x3 мм, 60x60x3 мм, высота столбов 2-3 метра.
- Х-кронштейн, в основном предназначен для столбов 60 мм, и направляющих 40×20 мм.
- Соединительная скоба (соединитель для труб)
- Профиль соединительный 40×20 мм, имеет прямоугольную форму идеально подходящую под Х-кронштейн.
- Пластиковые заглушки для столбов, имеют размеры 60×60 мм, 80×80 мм, 100×100 мм.
- П-образная планка, крепится поверх листа.
Комплект фурнитуры
Кроме прямоугольных труб для столбов забора существуют и круглые, они уже имеют металлическую заглушку, и горизонтальную перемычку на которую в основном крепятся деревянные лаги 40х80х3000 мм, но можно прикрепить и металлические, если доработать крепление перемычки.
Столбы
Схема крепления Х-кронштейна
Дополнительные комплектующие для забора из профнастила и кирпича
- Колпак, есть квадратные и прямоугольные варианты, основные размеры 400-520 мм.
- Отлив, имеет множество различных цветов, форм и размеров.
Колпак

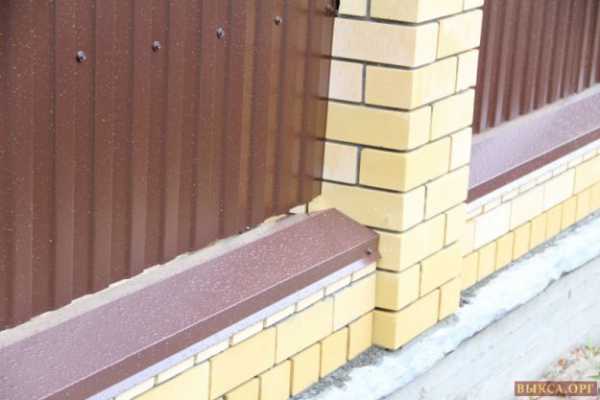

Отлив
Монтаж забора из профнастила, схемы и чертежи
Схема №1
Готовый забор по схеме №1
На схеме приведен самый дешевый вариант забора, для экономии использовали более тонкие профили, столбы более короткие, всего 2 метра, профнастил более дешевый С-10 с высотой 1500 мм, столбы бетонируются в грунт, без фундамента. Оптимальные размеры ямы для столба 800-1000×300-400 мм.
Забор из профнастила с фундаментом
Схема №2
Частичная копия по схеме №2
Основное отличие второго варианта от первого это размер столбов, они имеют высоту 3 метра, и самое важное, к конструкции добавлен небольшой фундамент высотой 500 мм, половина его высоты заглублена в землю.
Забор из профнастила с кирпичными столбами и основанием
Схема №3
Забор из кирпича и профлиста
Третий вариант, более красивый и трудоемкий, состоит из фундамента углубленного на 800 мм для столбов и на и 270 мм для пролетов, и дополнительных 30 мм над уровнем земли. На фундамент укладывается 3-4 ряда кирпичей, на которые крепится отлив, столбы делаются шириной 380 мм или 510 мм (зависит от кирпича и типа укладки), такой размер подходит для дальнейшей установки колпаков для забора.
Армирование монолитной ленты и схема кладки кирпича
Схема кладки столбов из кирпича
Схема расположения арматуры
На первой схеме показана кладка в 1,5 и 2 кирпича, на второй схеме показана укладка арматуры, ее диаметр 8-10 мм, шаг хомутов 50 мм, хомуты делаются из катанки , расстояние от арматуры до опалубки 50 мм.
Коррозия кирпича
Чтобы кирпичи на заборе не белели (не выступала соль) следует обработать их специальной жидкостью – гидрофобизатором, он предотвращает проникновение влаги в основание из кирпича.
Ворота и калитку из профнастила проще сделать, если заказать готовые каркасы для ворот и калитки.
Ворота и калитка
Чтобы в момент въезда на участок, не создавать проблем, ворота и калитку стоит планировать так, чтобы обеспечить жильцам комфорт и безопасность. Что лучше выполнит эту функцию, откатные ворота, или распашные? Сколько места нужно для ворот и калитки?
Ключевые элементы в заборе – ворота и калитка. Они являются связующим звеном и, одновременно, барьером между территорией нашего дома и улицы. Мы пользуемся ими много раз и каждый день – как днем, так и ночью. Способ и место их монтажа не могут быть случайными. Местоположение въезда с дороги общего пользования определяется в проекте благоустройства участка.
Удобное расположение въездных ворот и калитки
Калитку и ворота, как правило, располагают близко друг к другу. Благодаря этому легче контролировать ситуацию из дома при входе на территорию. Не всегда расположение дома позволяет сделать такое решение. К счастью, сложные ситуации определения местоположения становятся часто источником интересных идей.
Въезд с дороги должен быть в первую очередь удобный. Его надо выполнять быстро, во время одного маневра, чтобы автомобиль не блокировал проезд другим водителям.
Размеры въездных ворот
Размеры каркаса
Въездные ворота должны быть не менее 2,4 м в ширину. Этого мало, так что, если у вас есть достаточное пространство, стоит сделать более широкий въезд – по крайней мере, 3-метровый. Но сначала вы должны решить, каким образом он должен открываться. Ответ на этот вопрос в значительной степени зависит от размера пространства вокруг.
Ворота распашные
Их створки, закрепленные на петлях, открываются внутрь территории. Подходят, прежде всего, для земельных участков с длинным двором, потому что на открытие створок нужно много места. Угол открытия ворот зависит от типа петель и, может быть даже 180°. Блокирующие ригели, установленные на нижней части защищают от случайного открытия и закрытия ворот.
Распашные ворота, как правило, имеют две створки, реже одну. Максимальная ширина одной створки – 3 м. Большие ворота должны иметь очень жесткую конструкцию, чтобы не деформироваться в процессе эксплуатации. В особых условиях, когда при въезде остается мало пространства, калитку можно сделать в воротах с неравным разделением створок, например 1/4 и 3/4, меньшая створка послужит калиткой. Таким образом, мы сэкономим много места.
Ворота откатные
Каркас откатных ворот
У них одна створка, движущаяся вдоль забора, изнутри, и две ведущие стойки, которые держат створку по вертикали, и крайняя, которая предотвращает выскальзывание ворот с направляющей. Откатные ворота незаменимы на участках с неровным ландшафтом, их можно изготовить своими руками имея необходимый инструмент. При открытии не занимают пространство, а автомобиль, стоящий на дороге, даже рядом с забором, не мешает их работе. Ширина откатных ворот может быть любая. Ограничивает их только место, которые нужно оставить с одной стороны в заборе, чтобы туда поместилась вся створка. Стоит помнить об этом, планируя место для калитки.
Есть два вида откатных ворот: самонесущие и рельсовые. Вторые, перемещаются на роликах по направляющей, закрепленной на фундаменте в грунте вдоль ворот. Чтобы они работали без сбоев, необходимо систематически удалять из шины любые загрязнения. Ворота самонесущие подвешены прямо над землей и перемещаются на роликах, закрепленных на опоре. Они должны иметь противовес, поэтому створка шире, чем роем ворот.
Самонесущие ворота, дороже, тяжелее, чем рельсовые и занимают больше места, но гораздо менее хлопотные в эксплуатации. Монтаж ворот лучше всего доверить специалистам, которые подберут толщину стоек и способ их посадки в грунт.
Калитка
Должна быть не менее 0,9 м в ширину. Она, как правило, продается в комплекте с воротами, потому что оба расположены довольно близко друг к другу, и они должны хорошо смотреться вместе. Устанавливается на петлях, закрепленных в стене или приваренных к стальным стойкам. Металлическая накладка, прикрепленная к другой стойке, предотвращает открытие калитки на улицу.
Электромагнитный замок
Позволяет управлять открытием калитки из дома без необходимости выходить на улицу. Является необходимым элементом оборудования домофонов, однако, его можно также установить как самостоятельное устройство.
postroy-sam.info
Ворота из профнастила своими руками. Фото и видео.
Раньше владельцы частных домов чаще ставили ворота полностью обшитые металлом. Теперь все чаще используется профнастил, потому что, у этого материала довольно много положительных качеств:
- Довольно большая прочность материала. Благородя этому забор и ворота из профилированного листа выдерживают большие нагрузки, в том числе и порывы ветра.
- Ворота сделанные из профнастила долгое время не ржавеют. Это достигается путём нанесения современных защитных покрытий и срок службы доходит до 50 лет.
- У листов профнастила небольшая толщина, как следствие сравнительно небольшой вес. Поэтому его легче монтировать на ограждение.
- Главный плюс — это небольшая цена по сравнению с другими ограждениями и отличный внешний вид.
Уже исходя из данных плюсов, можно с уверенностью устанавливать ворота из профнастила.
Онлайн-калькулятор: подбор количества материалов для ворот из профнастила.
Если хотите сделать ваши ворота яркими и запоминающимися, то можете добавить кованные или декоративные элементы.
Виды ворот из профнастила
Если вы не хотите усложнять конструкцию и предпочитаете надежность, то могу порекомендовать распашные ворота. Не зря подавляющее большинство владельцев домов выбирают именно их. Данные ворота состоят из двух створок, которые распахиваются в разные стороны. Такая конструкция позволяет максимально уменьшить вес на опоры.
Хотя ворота из профилированного листа и так гораздо легче полностью металлических, все же лучше уменьшать нагрузку на опорные столбы. Так вы сможете избежать проблем в будущем, связанных с повреждением или перекосом ворот. Кстати, петли ворот вам тоже прослужат гораздо дольше и открывать ворота будет легче.
Следующими мы рассмотрим откатные ворота из профнастила. Они выполнены из одной створки, которая перемещается вдоль забора.
Можем более подробно рассмотреть виды откатных ворот.
Плюсы откатных ворот
- Можно подключить автоматику
- Легко открываются, даже когда весь двор замело снегом.
- Не нужно оставлять свободное пространство за воротами, для их открытия.
Сделать такие ворота самостоятельно довольно сложная задача.
- Нужно правильно рассчитать противовес, иначе они перекосятся и их будет непросто открыть.
- Придётся залить очень крепкий фундамент, способный выдержать опорный столб.
- Довольно сложно без навыка сварить такие ворота.
- Обычно делают автоматическое открытие таких ворот. Подключение автоматики так же может вызвать сложности.
Последними мы рассмотрим сдвижные ворота. Они сочетают в себе положительные черты как распашных так и откатных ворот. Состоят они из двух створок, которые раздвигаются в разные стороны вдоль забора. Про положительные качества этого забора мы уже знаем, давайте посмотрим на недостатки.
- Все же нужно следить за правильностью расчёта противовеса. Хоть это и не так критично, поскольку полотно вдвое меньше, но перекосы будут видны и будет происходить быстрая выработка механизма отката.
- Хотя нагрузка на опорные столбы в данном случае меньше, к недостаткам можно отнести их количество. Придётся делать два опорных столба.
Исходя из соображений простоты реализации и дешевизны конструкции, многие останавливают свой выбор на распашных воротах.
Расчёт необходимых материалов для распашных ворот из профнастила
Мы определились с конструкцией ворот. Теперь необходимо просчитать необходимый материал. Для этого делаем чертёж распашных ворот и проставляем размеры.
На фото изображён самый простой каркас ворот. Он не включает в себя горизонтальные и вертикальные ребра. Они не сильно нужны, поскольку листы профнастила имеют ребристую форму и благодаря этому большую продольную жёсткость.
Приступаем к изготовлению каркаса. Для этого нам потребуются профильные трубы с сечением 40*20мм или в зависимости от размера ворот 60*40мм.
Длину трубы можно рассчитать на нашем калькуляторе по формуле L=3a+6b+6c
На данном фото мы делали забор с креплением профнастила прямо к раме каркаса.
Для крепления использовали заклёпки того же цвета, что и листы профнастила.
Если вы хотите увеличить жёсткость конструкции, то можете приварить полосу металла. Она будет закрывать щели между каркасом и листом. Для этого можно взять стальную полосу размером 25*4мм или 40*4мм и приварить к каркасу ворот.
Можете высчитать длину полосы на нашем калькуляторе по формуле L=2a+4b+2c+6d
Если столбы у вас ещё не установлены, то могу порекомендовать, при расчёте размера ворот, опираться на размеры листов профнастила. Выбрав, таким образом, ширину ворот, не придётся подрезать листы и идеально ляжет нахлест.
Теперь зная количество материалов, можно отправляться за покупками металлических труб, листов профнастила, петель, замков и запоров, а также декоративных элементов.
Совет! При отрезке листа профнастила болгаркой, располагайте его лицевой поверхностью к себе. Резанный край получится более гладкий, чем с другой стороны.
Как выполнить чертёж каркаса ворот из профнастила?
Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

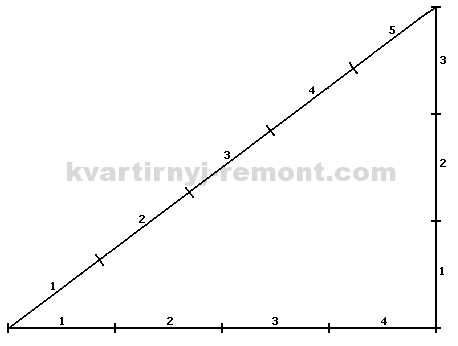

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.
Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.
После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.
Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.
Монтаж ворот из профнастила своими руками
Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.
Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.
К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.
Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.
Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.
Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.
Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.
Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.
Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.
После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.
Несколько полезных советов
- Для обустройства заборов и ворот рекомендуется использовать стеновой профлист, имеющий маркировку «С» .
- Шариковые петли позволяют существенно снизить шумообразование при движении конструкции, увеличить плавность хода.
- Рама ворот подвешивается на опорные столбы. При монтаже следует скрупулезно следить, чтобы размеры зазоров и сверху, и снизу были от 20 см. Зазор снизу обеспечивает беспрепятственное открывание в зимний период, когда идет постоянное скопление снега, или весной при вспучивании грунтовой поверхности. Свободное пространство сверху позволит впоследствии установить декоративные элементы.
- Работа с профлистом обязывает применять меры предосторожности. Рабочие перчатки защитят от острых поверхностей руки.
- В большинстве случаев при проведении монтажных работ на поверхности профлиста образуются царапины, отчаиваться не следует, надо ликвидировать их, воспользовавшись красками в баллончиках. Целесообразной будет заблаговременная покупка баллончиков с краской, идеально соответствующей оттенку профлиста.
Ну вот, ваши ворота из профнастила и готовы.
Видео монтажа ворот с детальным рассказом
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Обычно просматривают еще и эти статьи:
kvartirnyj-remont.com
