Калитки и ворота из профнастила фото: Ворота и калитки из профнастила

Содержание

Изготовление ворот и калиток из профнастила + фото

Стандартный вариант забора в сумме с воротами и калиткой на границе участка перед небольшим загородным домом проще всего построить из профилированной трубы и профнастила. Лучше всего с подобной работой справится профессиональный сварщик или слесарь, но для человека, имеющего хоть небольшой практический опыт слесарно- сварочных работ, изготовление ворот и калиток из профнастила по силам сделать собственными руками и даже без посторонней помощи.

Какой вариант ворот с калиткой выбрать

Схем построения такой конструкции, как ворота из профнастила своими руками, существует не так много, как может показаться на первый взгляд. Из большинства возможных вариантов в практике частного домостроения используются три схемы ворот с калиткой, проверенные временем и многолетним пользованием:

Приставная конструкция калитки из профнастила. К двум столбам с навесными створками из профнастила добавляют третий столб- опору, на котором вывешивается рамная конструкция калитки;
Более сложный в изготовлении вариант со встроенной калиткой в створку ворот. Чаще всего он используется в ситуациях, когда места под приставную калитку из профнастила просто не хватает;
Очень необычный вариант складных ворот из профнастила с калиткой. Такую схему можно применить в случаях, когда места в проезде не хватает даже для открытия створок рамных ворот.

Такая конструкция обойдется дороже из-за покупки дополнительной пары сотен облицовочного кирпича и оплаты услуг каменщика по выкладке трех столбчатых опор, но внешний вид таких ворот с калиткой из профнастила не идет ни в какое сравнение с другими вариантами,даже с учетом использования декоративных элементов. Такие ворота и калитки из профнастила фото получаются на порядок привлекательнее и красивее.

Кроме красивого внешнего вида, такие кирпичные столбы способны принять на себя львиную долю нагрузки, особенно в период сильных ветров или интенсивных косых дождей.

Из каких материалов делать ворота с калиткой

Конструкция ворот из профнастила в 90 случаях из 100 изготавливается из стандартной профилированной трубы квадратного и прямоугольного сечения. Для вертикальных стоек- опор применяется стальной трубчатый профиль квадратного сечения 80х80 мм, для изготовления каркаса створок и внутренних перемычек, в зависимости от размаха распашных половинок, берут профиль 60х20 мм, для калиток — более легкую трубу прямоугольного профиля 40х20 мм.

В качестве облицовочного материала применяется профнастил, стеновой или универсальный, марок «НС», «Н» или «С», с толщиной материала 0,5 мм. Чтобы усилить декоративные качества облицовки ворот и калитки у собственного дома, при обшивке каркаса створок устанавливают профнастил с цветным полимерным покрытием, для дачного участка или загородного домика лучше подойдет оцинкованный материал.

Кроме профнастила и профилированной трубы, потребуется крепеж – саморезы или заклепочные «пистоны», гаражные петли и засов, стопоры-фиксаторы створок. Если материал под изготовление приобретается из разряда бывшего в употреблении, потребуется щетка- насадка с бронзовой щетиной и фосфатный преобразователь ржавчины.

Кроме материала, потребуется сварочный инвертор или углекислотный полуавтомат, болгарка, рулетка и стальная слесарная линейка, шуруповерт с комплектом насадок под саморез или головка для монтажа и опрессовки заклепок.

Делаем своими руками ворота из профнастила с калиткой

Общим вопросом, одинаково важным для любых воротных схем, является обустройство фундамента под вертикальные опоры. Чаще всего установка ворот и калитки из профнастила ограничивается сверлением скважин с установкой и бетонированием стальных трубчатых профилей по предварительно выполненной разметке и выравниванию. Для ворот и калитки из профнастила шириной до 2,5 м такой привязки столбов к грунту вполне достаточно для обеспечения устойчивости. Длинномерные конструкции специалисты рекомендуют усилить ленточным фундаментом или выкладкой кирпича.

Если трубы обложить кирпичной кладкой, то общей жесткости основания и вертикальных опор будет достаточно для установки более тяжелых или более высоких ворот. Зачастую к подобной схеме прибегают в качестве задела на перспективу, когда простые ворота и калитка из профнастила будут заменены на более тяжелые и изящные кованые створки.

Перегнуть палку в вопросе усиления фундамента невозможно, хотя, по сути, это дополнительные потери денег и времени. Более критичной бывает ситуация, когда после сборки ворот и калитки, даже с облицовкой из легкого профнастила, жесткости и устойчивости основания не хватает. В этом случае приходится делать «палубу» — наращивание бетонного ленточного фундамента при готовых воротах. Для этого:

Между столбами опор вырывается траншея глубиной и шириной в 30 см;
На дно траншеи отсыпается слой гравия и песка;
Между стальными столбами укладывается и приваривается четыре- шесть прутков арматуры, после чего перемычка заливается высокомарочным бетоном.

На период до недели, пока идет затвердевание материала, створки необходимо разгрузить домкратом или любой другой подпоркой.

Совет! Вместо железобетонной перемычки, можно уложить стальную балку таврового сечения шириной 150- 200 мм.

Изготовление каркаса створок ворот

Изготовление каркаса створок чаще всего выполняется свариванием предварительно вырезанных заготовок, выложенных на подготовленной ровной площадке, застеленной стальным листом или тротуарной плиткой.

Наиболее удачным проектом ворот с приставной калиткой и облицовкой из уголка можно назвать вариант, приведенный на фото.

Отличительной особенностью данного проекта ворот из профнастила является достаточно грамотное применение разгружающих диагональных поперечин. Их использование позволяет на 60% разгрузить нижнюю горизонтальную планку каркаса. Кроме того, по длине диагонали достаточно просто контролировать прямой угол и симметричность будущих створок.

Самым сложным этапом считается выравнивание отдельных отрезков профиля в виде правильного прямоугольника. Из-за больших размеров сторон — 2500х1800 мм, отрегулировать положение отрезков профилированной трубы так, чтобы получить идеально точный прямой угол, очень сложно. Поэтому углы в раме будущего полотна ворот вымеряют слесарным или столярным уголком, и контролируют величину диагонали.

После выравнивания положения каркас будущих двух ворот с калиткой сваривают точками, устанавливают подкосы и две центральные стойки, как показано на фото. В таком виде каркас переносят к установленным столбам ворот и вывешивают на подставке в проеме между опорами. После разметки положения гаражных навесов верхние части приваривают к раме, нижние – к столбам. Не меняя положения каркаса, выполненные сварочные точки проваривают полноценными швами. По периметру, с внутренней стороны профилей каркаса, сваркой или саморезами крепят трубу 40х20, на которую в дальнейшем будут крепиться листы профнастила. Далее каркас ворот разрезается на две равные створки, и можно переходить к облицовке листами профнастила.

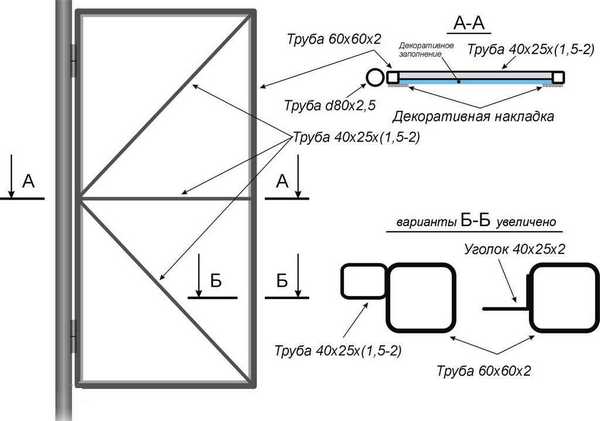

Каркас калитки изготавливается по аналогичной схеме, но с некоторым упрощением. Чтобы получить максимально точную форму прямоугольника дверей, вырезанные отрезки профиля собирают на сбитом из досок деревянном кондукторе. Отрезки профилированной трубы крепятся по сторонам кондуктора и свариваются в прямоугольную раму. Аналогичным способом определяется местоположение навесов и диагональных распорок. Обе створки и каркас калитки перед укладкой листов профнастила окрашиваются грунтовкой и алкидной эмалью.

Нашиваем профнастил на ворота и калитку

Укладка профнастила на каркас ворот начинается с разметки обрезания листов материала по требуемому размеру. Профнастил лучше резать ножницами по металлу, но при этом деформируется ступенчатый профиль материала, который приходится постоянно выравнивать.

При расчете потребного количества листов профнастила необходимо учитывать расход на перехлест в одну или несколько волн, и подобрать такой размер, чтобы на краях рамы находились впадины, а не гребни. Поэтому, чем меньше и уже волна профнастила, тем проще крепить материал, особенно на узкой раме калитки.

Крепление выполняется через одну волну во впадинах профнастила. Наиболее распространенным является крепеж кровельными саморезами или заклепками. Соединение заклепками обходится дороже, но качество крепежа заметно выше.

Альтернативный вариант ворот с калиткой

Если жизненного пространства на въезде не хватает для полноценного обустройства распашных ворот с приставной калиткой, последнюю можно изготовить простым переносом каркаса в плоскость створки.

В этом случае потребуется сменить схему усиления каркаса створки ворот поперечными горизонтальными распорками.

В зависимости от того, как удобнее пользоваться дверью калитки, дверной проем может быть смещен к столбу или к центру ворот. После разметки рама калитки крепится к раме створки боковыми поперечинами. Петли для дверей калитки, в отличие от крепления створок к столбам, наваривают с внутренней стороны воротной конструкции. После сварки каркасов ворот и калитки остается зашить плоскость листами профнастила.

Чтобы лицевая поверхность калитки не выделялась на фоне створки ворот, необходимо подобрать или вырезать фрагмент профнастила, совпадающий по форме и линии профиля с основной облицовкой. Крепеж такого профнастила рекомендуется первоначально выполнять с помощью потаенных болтовых соединений, а после окончательного выравнивания крепить саморезами или заклепками.

Если места под установку стандартных распашных конструкций с калиткой не хватает, как вариант, можно использовать систему секционных ворот.

Конструкция калитки не отличается от приставной версии, тогда как створка ворот выполняется по складывающейся схеме из трех панелей, соединенных дверными навесами. В сложенном состоянии такие ворота практически не выступают за габариты ограждения участка.

Заключение

Из всех возможных вариантов ворот с калиткой каркасная конструкция из профнастила получается наиболее дешевой и простой в изготовлении. При этом средний срок службы материала облицовки и каркаса не уступает дорогим кованым и панельным конструкциям. Чтобы придать поверхности профнастила более респектабельный вид, можно использовать недорогие накладные имитации кованых узоров и декора. Даже в этом случае профнастил обойдется дешевле настоящей ковки и литья.

75 фото как сделать своими руками

На сегодняшний день калитки из профнастила имеют большую популярность, поскольку этот материал считается практичным и недорогим, а еще не составит сложности сделать такую вещь самостоятельно.

Выбор материала

Профнастил бывает разным по типу (маркировке):

несущий лист, который обозначают ВН. Такой тип будет одним из прочных материалов, иногда им даже перекрывают кровлю, потому что он имеет гофру высокую и отличается от других толщиной, за счет этого несущий лист жесткий и с дополнительной бороздкой; при этом нельзя сказать, что именно с такого типа материала выйдут лучшие калитки;
подстеновым – несущим профнастилом – НС. – он есть универсальным;
стеновой – С, он подходит лишь для стен.

Конечно, хочется чтоб калитка была не только прочная, но и красивая с виду, так что смотрите на возможные дополнительные детали, такие как, высота волны, обрамление, цвет и т.д. Чтобы что-нибудь выбрать, присмотритесь на калитки из профнастила на фотографиях в интернете.

Что же надо для изготовления калиток

Выбрали нужную калитку, теперь подготовьте инструменты, для того, чтобы сделать своими руками калитку из профнастила. К таким инструментам относятся:

угольник строительный;
электросварка;
лопата и бур садовый;
длинный уровень либо отвес;
аккумуляторная дрель с дополнительными элементами;
специальная шлифовальная машинка;
рулетка, маркер.

Вымеряем размеры калитки

Параметры двери могут быть любыми, что очень удобно. При определении размера высчитайте ширину и высоту.

Приемлемая широта калитки будет в 1 метр, она удобна тем, что дает возможность проносить вещи крупных размеров. Если ширину сделать больше метра, то дверь быстро износиться, поскольку большой размер повлияет на петли либо перекосится ее полотно.

Оптимальная высота калитки должна быть не больше 2-х метров, иначе будет не эстетический вид.

Монтаж калитки

Установить калитку из листа профилированного можно несколькими способами:

с помощью металлических труб к которым крепится ограждение;
с помощью столбов из кирпича либо камня.

На практике больше отдают предпочтение первому варианту – креплению к металлическим трубам, потому что их установка намного практичнее.

Чтобы установить опорные столбы, надо выкопать яму глубиной больше 1 метра с приблизительным размером 300х300. При выкопке ям обращайте внимание на грунт. При каменистой земле глубину можно доводить и до метра, а если грунт глинистый, то тогда глубина копается больше чем на 1 метр.

В качестве таких опорных столбов можно использовать профильную трубу. Важно, чтоб опорные столбы были установлены на достаточной глубине, в противном случае произойдут изменения полотна и рамы.

Перед установкой опорных столбов в яму, ее дно устилается щебнем, после уже вкапываются столбы, которые должны быть поставлены вертикально и заливаются бетоном. Через неделю можно цеплять калитку, сразу этого делать нельзя, поскольку надо выждать пока застынет бетон. Верх столба должен быть закрыт от попадания влаги.

Столбы опорные из камня или кирпича займут намного больше места и надо будет приличная глубина. Они не так практичны, при их установке обязательно использовать вспомогательные материалы, которые требуют дополнительных элементов, например, металлическую трубу и закладные.

Рама и фурнитура калитки

Для калитки надо сделать раму из профильной трубы, предварительно нарисовав шаблон. Труба не должна быть ржавой. Чтоб облегчить установку калитки из профнастила с замком, воспользуйтесь поперечинами, которые вставляются между сторонами рамы.

Все возможные элементы будущей калитки крепят сваркой. Перед креплением деталей, их лучше зафиксировать. Сделали раму калитки, приступайте к фурнитуре, к ней – крепите петли, пластины, выбирайте замок, помимо которого, можно использовать дополнительные детали затвора двери для большей безопасности и намечайте те места, где будете крепить ручку.

Установка калитки на опорные столбы

Выбрали фурнитуру, собрали раму калитки, подождали когда застынет бетон и приступайте к установке калитки. Нужно вымерять точное крепление двери в вертикальном положении, оставив внизу зазор как минимум на 1 см. Замеряли и пометили места крепления калитки, после фиксируем ее к опоре сваркой. Теперь крепим петли сваркой только уже сплошным швом.

Далее готовим зафиксированную деталь к зашивке. Прежде всего шлифуем, устраняем ржу и грунтуем, красим специальной краской. Замок стараемся чем – то закрыть.

Зашивка двери и ее дизайн

Когда высохла краска, зашиваем полотно калитки листом из профиля, который крепим само резами. Не обязательно, но можно, калитку из всех сторон оббить планками, за счет которых она будет более прочной. Далее можно устанавливать накладки для замка и ручки.

Есть разные виды калиток, дизайн зависит от фантазии и материальных возможностей. Обратите внимание на ковку – ее можно приобрести в специализированном магазине, как на украшение на калитку, будет эффектно смотреться. Хочется сэкономить, оставьте обычную дверь без декорирования.

Фото калитки из профнастила

Также рекомендуем посетить:

Как сделать забор и ворота из профнастила своими руками – фото

Сегодня статья о том, как построить забор из профнастила с воротами и калиткой своими руками. Забор для частного дома из профнастила очень популярен в наше время, потому что быстро устанавливается, достаточно долго служит при надлежащем уходе и неплохо выглядит. Установка забора из профнастила своими руками — дело трудоёмкое, но не сложное, если хозяин участка владеет приёмами работы с металлом, в том числе сварочными работами.

Забор готов

Расскажу вам, как строим забор из профнастила мы с мужем. Забор вокруг участка стоял из деревянного штакетника, но он пришёл в негодность. Периметр участка у нас большой, а границ с соседями нет, поэтому мы частями устанавливаем сплошной забор из профнастила, постепенно заменяя старый забор. По этой же причине ленточный фундамент делать не стали, слишком большие затраты. Мы решили ставить зелёный забор из профнастила высотой 2 метра.

Столбы и перемычки

Не знаю, как строят заборы профессионалы, но по нормам столбы закапываются и бетонируются на глубину промерзания грунта в данном регионе (в Тульской области глубина промерзания 1 м 20 см). Это важно особенно в зонах с пучинистыми грунтами (с большим содержанием глины). В прошлую зиму у нас в декабре была оттепель, очень высоко стояли грунтовые воды, некоторые районы даже подтапливало. Потом ударили сильные морозы. После этого ситуация с заборами была удручающая — у многих перекосились столбы, даже местами смялся профнастил в результате выдавливания столбов из земли мёрзлым грунтом. Правда, когда земля оттаяла, столбы вернулись на место, возможно, некоторые с помощью хозяев.

Цена забора из профнастила без учёта стоимости работы складывается из стоимости столбов, поперечин (прожилин), электродов для сварки, краски, листов профнастила, саморезов и заклёпок, цемента, песка и гравия для бетонирования. Кроме того, понадобятся петли для забора и калитки, окантовочная планка для отделки верха, низа и боковых сторон ворот и калитки, засов для забора и замок для калитки.

Верх столба

Столбы для забора из профнастила должны быть прочными, желательно из металла более 2 мм, ведь ветровая нагрузка на сплошной забор очень большая. Да и срок службы столбов немаловажен. Чаще применяются столбы 60 мм на 60 мм, но мы для столбов использовали трубы, которые были у нас в наличии, круглого и квадратного сечения, сваривая до нужной длины. Длина столба при высоте забора 2 метра должна быть около 3 метров. Длина столба рассчитывается самостоятельно в зависимости от зоны проживания и расположения верхней поперечины.

Поперечины (прожилины, лаги, планки) для забора из профнастила изготавливаются из профильной трубы прямоугольного сечения. Мы использовали трубу 20 на 40 мм из металла 1,5 мм.

Столбы установлены

Какой профнастил для забора лучше? Можно использовать профнастил любой толщины и любого профиля, оцинкованный или с полимерным покрытием любого цвета, а также с любым рисунком, в том числе под дерево и камень (декоративный профнастил для забора). Всё зависит от предпочтений хозяев и количества денег, выделяемых на строительство забора из бюджета семьи.

Чаще всего люди покупают самый дешёвый профнастил С8 толщиной 0,4 мм (0,35 мм). Но при таком профиле (8 мм) лист металла легко деформируется при любой нагрузке. Мы решили построить забор из профнастила С20 — этот профиль выше (20 мм), то есть при той же толщине жёстче, поэтому деформируется меньше. Высота профнастила для забора выбирается по желанию, мы покупали стандартные листы 2 метра высотой.

Саморезы в заборе

Некоторые люди спрашивают, где можно купить профнастил для забора. Профнастил продаётся в крупных строительных супермаркетах (Леруа Мерлен, Караута, Данила Мастер и др.), на металлобазах, в строительных магазинах. Только большой разброс цен. Некоторые магазины пишут цену за метр профнастила, а некоторые за двухметровый лист. Опять же, толщина профнастила разная, чем толще, тем дороже.

Итак, как поставить забор из профнастила своими рукам — поэтапно

Для работы нужны инструменты: ручной бур диаметром 200-300 мм, сварочный аппарат, струбцины, уровень любой длины, шуруповёрт и заклёпочник, если используются заклёпки для крепления профнастила. Кроме того, нужны ведра и ёмкость для замешивания бетона, если не используете бетономешалку.

Ручной бур

Начинаем работу с натягивания шнура и разметки ям для столбов, чтобы забор был ровным. Пролёт забора из профлиста можно делать 2-3 метра, соответственно, расстояние между столбами отмечаем от 2 до 3 метров. Мы выбрали среднюю величину – 2,5 метра.

Бур

Далее бурим отверстия в грунте под столбы ручным буром, устанавливаем столбы по уровню и по шнуру и бетонируем столбы в ямах. Если есть лёгкая передвижная бетономешалка, которую можно поставить рядом с рабочим местом, замешиваете бетон и заливаете. Мы делаем по-другому. Устанавливаем столб в яме, засыпаем треть ямы гравием или битым кирпичом, замешиваем 300-ю пескоцементную смесь достаточно жидко и заливаем в яму, потом ещё треть и ещё таким же образом, заглаживая вровень с землёй.

Забор со стороны дома

Далее привариваем к столбам с наружной стороны участка нижние и верхние поперечины по уровню, прижимая их струбцинами к столбам. Если есть желание и возможность, можно сделать 3 поперечины, но мы делаем 2. Зачищаем металл шкуркой или болгаркой с диском, если есть необходимость очистить от ржавчины, и красим краской по ржавчине.

Вкручиваем саморез

Каркас для забора из профнастила готов. Далее прикручиваем листы профнастила к поперечинам саморезами. Саморезы для профнастила на забор используем стандартные, цветные или оцинкованные, они выпускаются тех же цветов, что и профнастил. Только вот качество саморезов на развес часто бывает плохим – не вкручиваются, не вставляются в шуруповёрт – очень неприятно. Мы покупали вначале саморезы в маленьких упаковках, их качество было хорошим, вкручивались в металл, как в масло. Будем искать именно такие саморезы для дальнейшей работы.

Саморезы вкручиваем через одну волну, то есть на один лист С20 забора из профнастила требуется 8 саморезов – 4 сверху и 4 снизу. Нахлёст делаем минимальный, это ведь не крыша.

Ворота и калитка изнутри

Ворота и калитка для забора из профнастила

Отдельно хочу рассказать, как мы делали ворота и калитку. Технология такая: устанавливаются столбы, измеряется расстояние между ними, сваривается каркас для ворот, привариваются петли сначала на полотно ворот, потом на столбы, выставив полотно ворот. Калитка делается аналогично.

Петля на воротах

Каркасы для ворот и калитки муж сваривал из той же трубы профилированной 20 на 40 мм, что и поперечины для забора. Для ворот особенно важна жёсткость и правильная геометрия.

Ворота и калитка

Трубы выкладываем на ровную поверхность по уровню, измеряем рулеткой диагонали (должны быть абсолютно одинаковые, до 1 мм), прихватываем сваркой, опять измеряем диагонали и проверяем длинным уровнем плоскость полотна ворот. Если всё ровно и точно, обвариваем швы сваркой. На том уровне, где планируется засов на воротах, привариваем дополнительные горизонтальные планки, увеличивающие жёсткость ворот. Кроме того, муж ещё для жёсткости к воротам приварил косынки из металла 2 мм толщиной.

Калитка снаружи

Профнастил на ворота и калитку муж крепил заклёпками, что увеличило жёсткость ворот. Саморезами на ворота крепить профнастил нельзя – конструкция получится недостаточно жесткой.

Потом мы установили окантовочные планки по периметру ворот и калитки с помощью заклёпок. Ворота и калитка готовы. А забор мы делаем понемногу до сих пор.

Верх ворот

Автор Ольга Богач https://svoimirukamivdome.ru/

Читайте ещё на сайте статьи из разных рубрик:

Если статья полезна, подписывайтесь на обновления сайта в форме ниже. Или добавьте сайт в закладки. И не забудьте поделиться информацией с друзьями в соцсетях.

Вы можете ещё почитать в этой рубрике:

виды, расчет материалов, фото и нюансы монтажа

Каждый человек пытается в меру своих возможностей обезопасить себя и свое имущество. И для этого он предпринимает различные меры. Если речь заходит о дачном участке, то его владелец в обязательном порядке должен позаботиться о наличии таких конструкций, как забор, ворота и калитка. В то же время многим из нас нравится, чтобы вокруг нас находились красивые вещи.

Поэтому вполне понятно стремление многих владельцев дачных участков устанавливать не просто ограждения, а выделяющиеся декоративным оформлением конструкции. Среди доступных сегодня вариантов большой популярностью пользуются ворота и калитки из профнастила, которым по силам обеспечить не только надежную защиту от проникновения, но и сделать дачу более привлекательной.

Разновидности ворот из профнастила для дачных участков

Каждый новоиспеченный владелец дачного участка, получив клочок земли, первым делом устраивает ограждение по всему периметру, чтобы исключить проникновение на территорию посторонних лиц. Наряду с забором, устраиваются ворота, благодаря которым обеспечивается удобство доступа на дачу. Ворота различаются:

конструкцией;
материалом, из которого они изготовлены.

Когда стоит задача изготовить недорогую конструкцию, то чаще всего владельцы участков делают выбор в пользу профилированного листа. Из этого материала построить забор и ворота можно без больших проблем.

Решение огородить свой дачный участок забором из профнастила достаточно правильное и рациональное. Главное преимущество этого материала состоит в том, что соорудить забор можно своими силами, не прибегая к помощи специалистов. Это дает возможность для экономии на сооружении ограждения. Даже если ранее вы не имели опыта в возведении забора, то вы сможете быстро освоить основные моменты технологии строительства забора из профнастила.

Еще одна причина построить забор именно из профнастила заключается в том, что конструкция такого ограждения достаточно простая. Сам материал стоит недорого, поэтому ваши затраты на создание ограждения будут минимальными. К тому же профнастил прост в обработке, поэтому в ходе этой работы вы не столкнетесь с большими сложностями. Вам не потребуется приобретать дорогой инструмент для выполнения этой работы.

Когда сооружается забор, то есть всего несколько способов, которые могут быть использованы при его возведении. Что же касается ворот, то здесь выбор несколько больше, поэтому можно подобрать наиболее подходящую конструкцию.

Распашные ворота

Ворота из профнастила можно сделать распашными. Такой вариант конструкции является наиболее простым в плане реализации. Кроме этого, существуют ворота раздвижного и откатного типа. Устраивать на своем участке распашные ворота можно лишь в том случае, если перед местом их размещения есть достаточно свободного пространства для открытия створок. Если вы планируете создать ворота с небольшими створками, то в этом случае даже в условиях ограниченного места эти ворота не потеряют своей функциональности.

Откатные и раздвижные ворота

Ворота откатного и раздвижного типа следует использовать в тех местах, где недостаточно пространства для распашных конструкций. Однако их установка связана с определенными сложностями, выражающимися в необходимости установки механизма сложной конструкции. Кроме того, такие ворота предъявляют определенные требования к участку.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Теперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

Схема установки забора из профнастила.

Подготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Расчет материалов для ворот и калитки из профнастила

Когда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.

Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.

Этапы работ по созданию ворот из профлиста

Теперь можно переходить к основной фазе работ — непосредственному созданию ворот и калитки из профнастила. Дело это не такое и сложное, поэтому каждому по силам справиться с ним самостоятельно.

Установка стоек

Так как забор уже установлен, то стойки для ворот необходимо расположить в непосредственной близости от столбов ограждения.

Сначала необходимо выкопать яму глубиной 1 м. В неё нужно насыпать 15 см гравия, а потом тщательно утрамбовать.

После этого готовим бетон, используя в качестве основных компонентов:

цемент марки М400;
песок;
щебень.

Все эти компоненты необходимо брать в пропорции 1:2:4. На конце каждого столба необходимо сделать крест, используя остатки профиля. Потом стойка устанавливается вертикально в яму и заливается подготовленным бетонным раствором. Далее нужно подождать несколько дней, пока бетон окрепнет и будет надежно зафиксирован.

Монтаж створок ворот и калитки

Перед тем как установить ворота и калитку, необходимо отметить места, где будет навариваться вторая часть петель. Для этого створки устанавливаются на какой-нибудь упор, например, кирпич. Потом выполняется подравнивание со столбами. После проверки уровня необходимо выполнить пометку на столбе, к которому потом будет привариваться вторая часть петель. После этого можно навешивать каркас. С калиткой производится то же самое.

Установка профнастила

Для крепления листов профнастила к конструкции используются саморезы. Можно воспользоваться и болтами, однако это потребует больше времени и сил. Потом необходимо взять профилированный лист, из которого изготовлен забор, и вырезать детали нужной ширины. Если одного листа не хватает для изготовления створки, то используется второй лист нужного размера. Вырезается кусок требуемых размеров. Оба листа располагаются внахлёст. Потом они закрепляются саморезами. На этом работу можно считать завершенной. После этого остается установить на калитку и ворота замки и задвижки.

Забор и ворота с калиткой – обязательный атрибут любого загородного участка. Если вы только приобрели земельный участок в собственность, то в первую очередь необходимо позаботиться о заборе, чтобы исключить проникновение на вашу собственность посторонних людей. Чтобы сэкономить на заборе, следует использовать такой материал, как профнастил. Он стоит недорого, технология строительства с его использованием достаточно простая.

Освоить её может даже человек, который не имеет опыта в строительстве заборов. В сети интернет можно найти инструкцию, которая позволит построить надежный забор и ворота из профнастила. Фото наглядно показывают, насколько разнообразными они могут быть. Правильно выполнив все работы, вы получите надежный забор и ворота, которые обеспечат безопасность и защиту от посторонних взглядов при пребывании на загородной фазенде.

Оцените статью: Поделитесь с друзьями!

Ворота и калитки из профнастила (51 фото)

Установка забора и ворот своими руками — пошаговая схема

Шаг 1: Подготовка ямы под стойки

Намечаем место установки ворот и возле этой отметки начинаем делать лунку для первого столба забора. Используйте ручной бур, это ускорит процесс. На запланированных расстояниях копайте все последующие. Засыпайте в эти ямы гравий и утрамбовывайте, это будет подушка, достаточно сантиметров 10. После этого нужно залить его бетоном, для этого берется цемент М400 и гравий в соотношении 1:4.

Шаг 2: Установка стоек

Предварительно трубы следует покрасить, а к низу приварить крест их кусочков металлического профиля, чтобы повысить устойчивость столба. Установив исключительно ровно столб в яму (проверяйте уровнем), заливайте бетоном, проштыкуйте его, чтобы выпустить воздух из слоя. Дайте всем конструкциям высохнуть, это займет пару дней для пущей уверенности. Сверху столбы закройте заглушками, из чего их сделать, пофантазируйте с товарищами.

Шаг 3: Поперечные лаги и профлист

Проще всего приваривать их электросваркой, можно помучиться и делать это с помощью болтов и гаек, для чего придется делать сквозные отверстия на профилях и столбах. От верха столба и от земли отступите чуть более 20 см. После работы покрасьте поперечные профили. Когда все высохнет, можно навешивать профнастил. Лист выставляется по уровню, и с помощью шуруповерта крепятся саморезы, каждый следующий участок крепится внахлест на одно ребро.

Как вставить замок в калитку из профнастила

Из чего состоит замок?

Рассмотрим, как вставить накладной замок в калитку из металлопрофиля. Механизм не повреждает целостность и прочность конструкции. Снаружи он открывается-закрывается ключом, изнутри – ключом или защелкой. Монтаж устройства не требует нарушения дверного полотна, что радует хозяев

Но для аккуратного надежного крепления важно предусмотреть специальную площадку, на которой будет размещен запор

Место фиксации может выглядеть по-разному:

Как сплошное металлическое пространство, расположенное с внутренней стороны.
Как соединение отрезков рамы, проходящей сверху вниз и поперек центра калитки.

Вставка замка проходит в три этапа:

Разметка рабочего пространства. Замок прислоняют к дверному полотну и помечают точки фиксации и участок под замочную личину.
Сверление размеченных отверстий. Диаметр сверлильного инструмента подбирают по диаметру болтов и шурупов. Отверстие для замочной личины проделывают с диаметром, соответствующим ее размеру.
Крепление замка и ручек, идущих в комплекте с механизмом.

Особенностью накладного запирающего устройства является неудобство использования при открытии калитки наружу.

Хозяин должен помнить о сокращении эксплуатации замка при перепадах температуры и влажности. Сроки использования изделия рекомендуется уточнять при покупке.

Металлопрофиль для заборов и калиток — плюсы и минусы

Профнастил является одним из самых востребованных материалов для строительства калитки и других ограждающих конструкций.

Для изготовления калитки можно использовать стеновой профнастил, который отличается от кровельного меньшей высотой волны и более низкой ценой

Основные преимущества материала

Устойчивость к внешним факторам и коррозии. Профильные листы покрываются современными полимерными материалами, выдерживающими интенсивное воздействие ультрафиолетовых лучей, влаги и температурных перепадов.
Лёгкость и простота монтажа. Калитку из металлопрофиля можно с

Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил, поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

продолжительный период эксплуатации;
небольшой удельный вес конструкции;
огромный выбор цветовой гаммы и текстуры;
отсутствует необходимость проведения периодического ремонта;
ценовая доступность;
легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

строительный уровень и рулетка;
аппарат для сварки;
болгарка или специальная ножовка;
дрель с перфоратором и набором бит;
угловая шлифмашина;
резиновая киянка;
клепальник;
набор гаечных ключей;
штыковая лопата;
резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

верхний страховочный ролик;
нижние ролики;
концевой ролик и заглушка балки;
пара улавливателей;
направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод, дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Установка опорных столбов

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

Изготовление рамы

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.

Заключительные мероприятия

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

Пара неучтенных миллиметров впоследствии может привести к тому, что потребуется заново просверливать швеллерную балку, осуществлять подгон под новые размеры и пр. Это будет стоить как минимум пары затраченных дней и, в конечном счете заставит вернуться к предложенному способу установки.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Видео

В видео подробно рассказывается о тонкостях сборки ворот из профнастила:

Фото

На фото изображены различные варианты ворот, изготовленных из профлиста:

Красивые ворота из профнастила

Откатные ворота

Откатные из профнастила

Еще откатной вариант

Распашные ворота

Ворота и калитка

Ворота из красивого профлиста

Красивой формы

На даче

Под дерево

С элементами ковки

Вид со двора

Ворота на петлях

Встроенная калитка в воротах

Схема

Если вы решите сделать ворота из профнастила, то предоставленные схемы помогут в этом:

Чертеж конструкции ворот

Чертеж откатных ворот

Ворота с разных ракурсов

Каркас ворот

Конструкция ворот

Схема откатных ворот

Комплектация распашных ворот

как сделать и установить, фото, видео и чертежи с пошаговой инструкцией

Оригинально выполненная калитка из профнастила своими руками гармонично дополнит любое ограждение дачного участка. Потраченное время на калитку с лихвой компенсирует уважительное отношение окружающих к владельцу дачи, а периметр забора приобретет завершенность.

Створка из профлиста, сделанная своими руками

Вернуться к оглавлению

Содержание материала

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

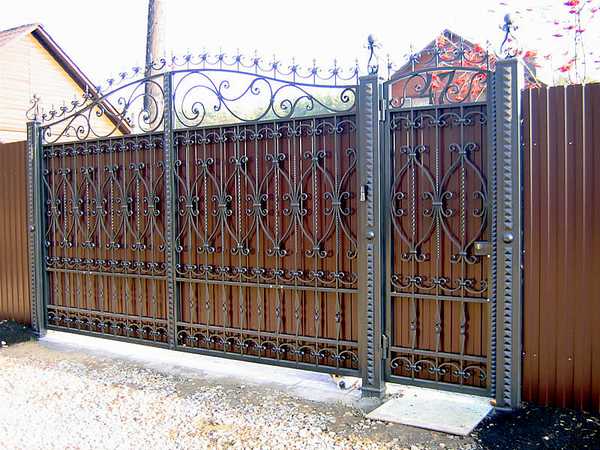

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Себестоимость готового изделия минимальна.

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Вернуться к оглавлению

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину. Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Вернуться к оглавлению

Изготовление и монтаж

При сборке конструкции калитки из профнастила своими руками поможет пошаговая инструкция:

разметка места расположения столбов, земляные работы;
установка столбов, их бетонирование;
изготовление каркаса;
установка петель, запирающих устройств;
монтаж профильного листа.

Схема подбора профильных труб для каркаса

От качества выполненных работ каждого этапа зависит комфортное использование калитки без необходимости внесения изменений и доработки конструкции длительное время.

Установка столбов своими руками

В качестве столбов используют профильные или обычные трубы. Рекомендуют использовать квадратную трубу со стороной не менее 50 мм и толщиной стенок 2 мм, а круглую – с сечением от 1,5 дюймов.

Способы установки опор

Последовательность работ представлена пошаговой инструкцией:

Трубы обрезают до необходимого размера угловой шлифовальной машинкой. Устраняют ржавчину и грунтуют.
Копка лунок на планируемую глубину проводится любым удобным способом. Центры ям должны соответствовать расчётному расстоянию между столбами. Использование строительного бура потребует более точной разметки, так как яма, выкопанная лопатой, позволяет провести корректировку положения, первое же эту возможность исключает.
Если нижний конец столба не заварен, то для препятствования попаданию влаги в низ ямы укладывают рубероид и делают прослойку из щебня.
Часть столба, погружаемая в землю, покрывается битумом.
Столбы выставляют по уровню и заливают бетонным раствором, подготовленным в пропорциях: 1 часть цемента, 2 части песка, 3 части щебня.

На фото изображены ворота частного дома с дверной створкой.

Пример оборудования входной группы с встроенной дверцей

Период высыхания бетона зависит от внешнего температурного окружения. Воздерживаются от бетонирования конструкций, если на улице менее 4 градусов тепла или стоит преобладающая жаркая погода. В последнем случае необходимо регулярное поливание водой для постепенного затвердевания бетона.

Не лишне изготовить навес над калиткой, который в дождливую погоду даст возможность открыть замок и при этом не промокнуть.

Если козырек над калиткой дополнен кованными мастером элементами, то визуально вход на участок будет казаться солидным и изысканным.

Схема навесной части

Как правильно произвести бурение под столбы забора, можно узнать по ссылке.

Изготовление калитки из металлопрофиля своими руками

Для каркаса используют профильную трубу. Её размер зависит от ширины и высоты изделия. Для изделия 1000х2000 мм достаточна квадратная труба 40х20х1,8 мм.

Чертеж каркаса с указанием размеров

Изготовление калитки из профнастила дома своими руками проводят в такой последовательности:

По расчётным размерам отрезают наружные элементы с учётом варианта стыковки (под углом 45° или перпендикулярно).
На ровной поверхности выкладывают заготовку и прихватами подваривают с обеих сторон, исключая термический «увод» металла.
Отрезают заготовки под рёбра жесткости, устанавливают на предусмотренные места, прихватывают сваркой.
Устанавливают калитку между столбами с учётом технологического расстояния для установки навесов, с помощью сварки и остатков труб проводят временное закрепление конструкции.
Устанавливают навесы на штатные места, проводят предварительное крепление на створке калитки и столбе сваркой. Приваривается фиксатор, ограничивающий движение двери в одну сторону, крепят запор.
С помощью болгарки отделяют каркас от труб, проводят сварку всех швов, не допуская перегрева металла.
Проводится пробная установка калитки на штатное место, проверяется плавность открытия и точность технологических зазоров.
Поверхность каркаса зачищают от последствий работы сварочного аппарата, ржавчины, грунтуют.
Устанавливается кованая конструкция с козырьком, если есть необходимость.
После полного высыхания грунтовки красят столбы и каркас калитки в предпочитаемый владельцем цвет.
Профлистом занимаются отдельно. Обрезают до нужных размеров, с помощью самонарезающих шурупов с головками под основной цвет крепят на каркас, проводят установку калитки.

На фото изображен интересный дизайн ограды на даче.

Вариант дизайнерского оформления ворот и входной двери

Во избежание мелких механических повреждений, полученных при работе электрическим инструментом в ходе установки запирающих устройств (замок, запор, защёлка), крепление профильного листа проводят в последнюю очередь.

Как изготавливается калитка из профильной трубы, можно узнать по ссылке.

Вернуться к оглавлению

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

запор обыкновенный;
замок с внутренней установкой;
накладной замок, где имеется защелка и ручка;
навесной;
с электрическим исполнительным механизмом;
домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
С помощью напильника устраняют зазубрины и неровности кромок.
Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Следы, оставленные ригелем, будут местом размещения ответной планки.

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Вернуться к оглавлению

Видео

На видео представлен пошаговый монтаж уличной калитки самостоятельно. Этот мастер-класс будет полезен для изготовления и установки конструкции на даче или садовом участке.

Ворота из профнастила

Ворота из профнастила с элементами ковки — простейший вид распашных изделий. Для их строительства понадобится минимум материалов — трубы для каркаса и профлист для обшивки. Также такие конструкции доступны и дешевы. Работу под силу выполнить даже сварщику-любителю, ведь при изготовлении крыльев потребуется сделать минимум стежков. Чтобы ворота были установлены правильно, стоит следовать инструкции и не допускать типичных ошибок.

Особенности конструкций из профнастила

Ворота из профнастила могут быть выполнены в нескольких вариантах — распашных и откатных. В первом случае они комплектуются двумя створками и имеют стандартные размеры. Если выбран тип рулонных ворот, необходимо позаботиться о качественном основании под створку, а также учесть все нюансы его конструкции. Также ворота могут отличаться способом установки калитки.Устанавливается рядом или ставится прямо в дверное полотно.

Изготовление ворот занимает несколько дней. Также их можно приобрести готовыми или заказать в соответствии с размером проема. Однако вариант самостоятельного производства более привлекателен. При таком подходе тратится минимум средств.

При сооружении ворот из профнастила следует выполнить ряд последовательных действий. На каждом этапе работы соблюдаются определенные требования и правила.Также поможет фото готовых работ.

Размеры двери

Перед началом работ необходимо составить план будущего дизайна и выполнить планировку участка. В процессе планирования учитывается длина и ширина конструкции, а также ее высота и используемые материалы.

Ширина

Этот параметр определяется в зависимости от габаритов автомобиля. Необходимо учесть ширину автомобиля с зеркалами заднего вида и прибавить к полученным размерам ворот еще один метр.Кроме того, учитывается ряд показателей — где устанавливаются столбы, насколько далеко будет находиться каркас от опор. При этом учитываются следующие параметры:

, оптимальной считается ширина проема 4,5-5 м;
За стандартную ширину калитки принимаем 1,2 м.

Совет! Во избежание проблем с дверной обшивкой необходимо определить размеры створки, соотнося их с размерами профнастила.

Высота

Ворота обычно возвышаются на 2,5 метра над землей. Такие размеры определяются длиной листов облицовочного материала. Также при заказе профнастила вы можете выбрать наиболее удобную длину.

Также нужно запомнить зазор снизу ворот. Оно должно быть около 150 мм. Этого расстояния достаточно для нормального функционирования ворот в условиях гололеда и высокого снежного покрова.

При установке различных декоративных элементов высота ворот из профнастила увеличивается.Чаще всего дизайн украшают кованые детали. Это увеличивает привлекательность конструкции. На фото ниже это ясно видно.

Совет! При достаточно большом расстоянии от земли до створок створки можно разместить съемную планку снизу ворот. На зиму его снимают.

Чертеж

Если вы нарисовали чертеж ворот, вы можете определить их потенциальную жесткость и узнать, сколько материала вам нужно.

Есть два способа создания поворотных конструкций:

Одностворчатые.Такие ворота занимают много места, а на их открытие уходит слишком много времени. Также значительно увеличивается нагрузка на петли и опорную стойку. Со временем это может вызвать перекос конструкции.
Двустворчатая. Такие ворота менее подвержены ветровым нагрузкам, они более прочные и быстрее открываются. Также снижается нагрузка на столбы. Однако, по сравнению с одностворчатыми конструкциями, такие ворота более дорогие — требуется больше материалов для конструкции каркаса, необходимо приобретать дополнительные элементы крепления и фурнитуру.

Чертеж ворот должен отражать все расчетные параметры. В нем указаны необходимые размеры и положение деталей. В схему входят:

Ширина проема необходимая. На этот фактор влияет ширина зазоров и размер фурнитуры для ворот.
Ширина створок.
Ширина стоек, их количество и глубина погружения в землю.
Конфигурация рамы ворот и описание различных элементов, из которых она состоит.
Расположение калитки. Важно сделать это на чертеже, так как это значительно сократит время выполнения работы. Когда калитка расположена внутри каркаса крыльев, составление детального чертежа поможет учесть место, где ее планируется расположить.
Точки установки петель.
Как установить замок.
Место, где находится внутренний замок ворот.

В зависимости от того, как расположены детали каркаса ворот, можно понять, как построить их максимально надежными.Наносить их на схему ворот обязательно. На фото ниже показано, как армируется каркас.

Существует несколько способов усиления дверного полотна:

Сварка уголков. Этот способ применяется для ворот небольшого размера (до 1,5 м). Углы выполняются в виде косынки или распорки. На жесткость ворот влияет расположение углов. Чем ближе они к центру полотна, тем жестче каркас.
Выполнить фрейм внутри или над фреймом.Если выбран первый вариант, для армирования используются изделия с меньшим сечением, чем те, из которых изготовлен каркас. Их устанавливают в ячейки каркаса, после чего приваривают. Шаг между швами должен быть от 20 до 30 см. Сплошной сварной шов делать нельзя — это может привести к деформации металла. С внешним армированием труба приваривается к основному каркасу.
Установить перемычки для поперечного и диагонального выравнивания. Для закрылков больших размеров используются диагональные перемычки.Они способны оптимально противодействовать ветровой нагрузке.

Ребра жесткости можно расположить сверху к центру или наоборот. Их также можно приварить по месту — от центра к углам. Также при подготовке к изготовлению ворот следует использовать фото и видео материалы готовых работ. Это поможет понять, как расположены разные элементы относительно друг друга.

Необходимый инструмент

Для изготовления ворот из профнастила своими руками потребуется не только подробный чертеж, но и определенный набор инструментов.Для сборки дверей и крепления их на опорных стойках потребуются следующие материалы:

Профнастил — используется для обшивки. Лучше обратить внимание на материал стен, который отличается большой рабочей шириной.
Труба 60х60 для изготовления опорных стоек.
Труба 20х20, которая понадобится для усиления каркаса.
Труба 40х40, применяемая для элементов каркаса.

Опытные сварщики советуют приобретать трубы толщиной 3 мм.Такие изделия медленнее нагреваются и меньше деформируются, и работать с ними не составит труда даже начинающему сварщику.

В качестве инструмента нужно будет купить или арендовать сварочный аппарат, отвертку, а также болгарку и расходные материалы для инструментов.

Монтаж колонн

Монтаж ворот своими руками из профнастила всегда предшествует установке опорных стоек. Самый надежный способ установки опор — закапывание бетонированием.Установка столбов для ворот производится следующим образом:

С помощью садового бурильщика выкапываются копки. Следует отметить, что если в качестве инструмента использовать лопату, расход бетонной смеси увеличивается. При увеличении диаметра опоры необходимо увеличить диаметр колодца. Если труба имеет сечение 60х60 мм, сверло следует выбирать диаметром 120 мм.
Стойки расположены на глубине 1/3 от общей длины опорной стойки.
В яме, засыпанной щебнем, смешанным с песком. Такая подушка должна иметь высоту 20-30 см. Он обеспечит отток почвенной воды из основания столбов.
Подготавливается опора (ее необходимо покрыть грунтовкой для защиты от коррозии).
Опора устанавливается вертикально. Небольшое отклонение вызывает перекос конструкции. Правильно выставленный столбик можно проверить с помощью уровня.
Бетонирование опоры. В то время, когда бетон замерзнет, необходимо заняться изготовлением каркаса.
Сверху столба покрыта специальной накладкой, которая предотвратит попадание влаги внутрь изделия.

Чтобы понять, какие стойки лучше всего использовать для ворот из профнастила с ковкой (как на фото), стоит учесть вес готовых створок и возможную ветровую нагрузку. Также помните о температурном режиме в регионе.

Изготовление

Производственный процесс включает следующие этапы:

Металл разрезается на заготовки определенного размера.Резка производится под углом 45 градусов. Это обеспечит более надежное крепление элементов в будущем. Иногда можно встретить стыковую сварку.
Все заготовки очищены от следов коррозии и различных загрязнений.
Элементы соединяются сваркой.
Усилить каркас дополнительными элементами.
Очистить все сварные швы.
Каркас обезжиривается и покрывается грунтовкой. Также места сварки нужно красить после высыхания краски, можно красить весь каркас.

При изготовлении ворот из профнастила требуется большая точность. Также необходимо учитывать размеры каждой детали конструкции.

Установка петель

Для установки ворот потребуются гаражные петли. Чтобы правильно провести все этапы их установки, необходимо соблюдать несколько правил. Например, первые петли приварены к опорной стойке, и только потом к раме ворот.При необходимости открываем затвор, две стороны петли ввариваются в стык. Установлены ограничители для уменьшения радиуса створок.

Если ворота армированы дополнительными элементами. Вы должны смонтировать их в три петли. При выполнении световых ворот нужно сварить всего два.

Монтаж профнастила

Профнастил монтируется определенным образом. Его можно установить с одной или с обеих сторон рамы. Лист прикручивается через нижнюю волну как к элементам каркаса, так и к дополнительным элементам.Листы соединены друг с другом на гребне волны.

Для крепления используйте саморезы и заклепки. Последние отличаются более элегантным внешним видом. За счет использования саморезов исключается возможность попадания воды в место подключения. Это так важно, но ржавые пятна могут испортить вид створки.

После этого устанавливается фурнитура, а также различные элементы декора. Очень солидно смотрятся кованые украшения на воротах из профнастила.Также на них можно установить автоматику. Это повысит удобство использования самодельной конструкции. Свобода выбора элементов декора ограничена только фантазией хозяина.

Выполнить ворота из профнастила можно по следующему видеоуроку:

Рольставни Roltek
Столбы ворот: монтаж и крепление
Ворота и ворота из металлопрофиля
Автоматика для распашных ворот с открыванием на за пределами

.Картонные коробки

Руководство | Как измерить коробку

Направляющая картонных коробок

Как измерить картонную коробку

Размеры картонной коробки всегда относятся к внутренним размерам коробки (полезное пространство), а не к внешним размерам. В зависимости от сорта и гофрирования картона внутренние и внешние размеры коробки могут существенно различаться.

Первое измерение — это всегда самый длинный размер проема.Второе измерение — это самый короткий размер проема. Третье измерение — это высота (иногда называемая «глубиной»).

Не забудьте оставить место для любой дополнительной набивки, которую вы хотите использовать для защиты вашего продукта. Например, если вы используете пузырчатую пленку для амортизации предмета, вам следует добавить не менее 5 мм к каждому измерению.

Различные виды и сорта гофрокартона

Гофрированный картон состоит из гофрированного листа («гофра»), приклеенного к плоскому листу бумаги («лайнер»).

Картонные коробки изготовлены из гофрированного картона, имеющего внутреннюю и внешнюю облицовку канавки. Прочность зависит от сочетания размера флютинга и веса бумаги.

Один лист гофрировки, зажатый между двумя листами бумаги, называется одностенным картоном. Добавив второй лист канавки, вы получите картон с двойными стенками, который обеспечивает дополнительную прочность (подходит для более тяжелых предметов, более устойчив к раздавливанию при штабелировании, более устойчив к проколам).

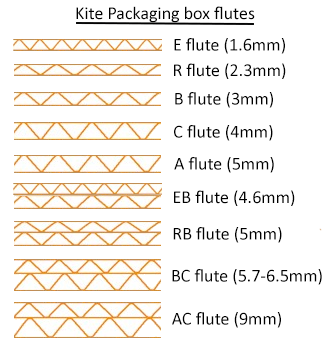

Вы можете получить картон с гофрами различных размеров, и каждый из них имеет свои преимущества. Меньший размер гофра означает, что картон будет иметь большую жесткость, в то время как более крупный гофре обеспечивает лучшую амортизацию ваших товаров. Картон с двойными стенками обычно изготавливается из гофрированного картона двух разных размеров, поэтому вы получаете преимущества обоих типов.

Если флютинг имеет подкладку только с одной стороны (оставив другую сторону как чистый картон), то он обозначается как односторонняя доска .Он не обладает такой же прочностью и долговечностью, как другие типы картона, но он дешев в производстве и обычно используется для набивки и защиты.

Картонные коробки могут быть изготовлены из двух разных типов бумаги. Крафт-бумага производится из древесины хвойных пород. Благодаря этим «чистым» волокнам он прочен и на нем легко печатать. Это означает, что он обычно используется для внешней облицовки картонных коробок. Тестовая бумага изготовлена из переработанной бумаги.Это означает, что он дешевле в производстве, но придает бумаге пятнистый эффект. Обычно используется для внутренней оболочки картонных коробок.

Что такое многоядерный бокс

Многие из наших боксов имеют функцию multiscore , что дает вам возможность изменять глубину бокса до предварительно оцененного размера. Помимо того, что они работают как стандартная картонная коробка, они также имеют дополнительную складку внутри коробки.

Просто прорежьте существующие прорези (между клапанами), загните вдоль предварительно надрезанной складки, и вы получите картонную коробку меньшей глубины.

На диаграмме справа показан блок с несколькими ядрами. Синяя пунктирная линия — это полная высота прямоугольника, а красная пунктирная линия — это высота множества ядер. На этой схеме мы уже сделали разрез между двумя передними створками и сложили переднюю часть коробки до новой уменьшенной высоты.

Некоторые ящики имеют более одного многоядерного ящика, предлагая вам широкий выбор ящиков по высоте, в то время как вам нужно хранить ящик только одного размера на вашем складе.

Какой тип ящиков мне нужен: сравните наши самые популярные типы ящиков в таблице ниже:

Видео: какой тип ящика мне нужен?
Сравните одностенные, двустенные и Enviro Boxes и определите, что лучше всего подходит для вашего продукта

Мы продаем ящики различных типов, от стандартных одностенных до сверхмощных.

Одностенные коробки обозначаются префиксом «CSW».

Коробки Enviro для тяжелых условий эксплуатации имеют четкую печать «Enviro» на одной из крышек.

Коробки с двойными стенками имеют код, начинающийся с «CDW».

Наши одностенные ящики состоят из однослойного гофрированного картона. Это наш лучший вариант для упаковки легких товаров. Enviro-боксы изготавливаются из более толстой и жесткой одностенной плиты. Они подходят для более тяжелых товаров.Коробки с двойными стенками состоят из двух слоев гофрированного картона, что делает их нашими самыми прочными коробками общего назначения.

Видео: Как измерить продукт
Демонстрация того, как правильно измерить продукт и выбрать правильную коробку.

Шаг 1:
Насколько велик ваш продукт? Стандартные размеры коробки указаны в следующем порядке: длина x ширина x высота.Измерьте длину рулеткой. Далее измеряем ширину. Измерьте высоту / глубину.

Шаг 2:
Выберите прямоугольник, который немного больше во всех трех измерениях. Это позволит использовать дополнительную подкладку для защиты вашего продукта. Вам понадобятся ВНУТРЕННИЕ размеры коробки. В зависимости от марки платы это может быть до 10 мм меньше внешних размеров. Чтобы проверить правильность размера вашей коробки, измерьте длину, ширину и высоту ВНУТРИ коробки.Все размеры, указанные для наших коробок, являются внутренними.

Шаг 3:
Оберните изделие подходящей набивкой и поместите в коробку. Он должен плотно прилегать, чтобы предотвратить смещение.

Шаг 4:
Закройте коробку и заклейте лентой или лентой по мере необходимости. Рассмотрите нашу ленту с логотипом на заказ как дешевый вариант запечатывания с логотипом.

РубрикаРазное
