Газовый котел с открытой или закрытой камерой сгорания какой лучше

Главная » Статьи » Газовый котел с открытой или закрытой камерой сгорания какой лучше

Какой котел лучше с открытой или закрытой камерой сгорания?

Какой котел лучше с открытой или закрытой камерой сгорания? Чтобы ответить на данный вопрос нужно разобраться в особенностях каждого устройства. У каждого устройства есть особенности, плюсы и минусы, зная которые, можно сделать разумную покупку в зависимости от своих обстоятельств.

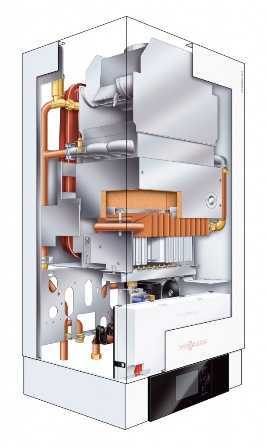

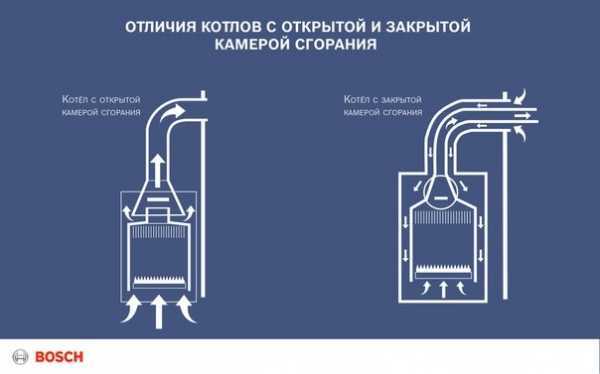

Как работает газовый котел с открытой или закрытой камерой сгорания

Прежде чем выбрать котел с открытой или закрытой камерой сгорания, следует определиться с принципом работы каждой системы. Он прост, но имеет важные отличия.

У открытой камеры естественная тяга. Поступление воздуха осуществляется из помещения, а продукты сгорания выводятся с помощью дымохода. Если существующей вентиляции мало, ощущается недостаток кислорода, также велика вероятность того, что продукты сгорания попадут внутрь. Такая система нуждается в периодическом проветривании помещения с котлом отопления, вместо этого можно постоянно держать форточку приоткрытой.

У закрытых камер сгорания тяга принудительная. Это значит, что воздух поступает с улицы, поэтому нет необходимости в хорошей вентиляции и тем более в дымоходе. Дело в том, что дым проходит с помощью коаксиальных труб, выходящих на улицу через отверстие в стене.

Открытая или закрытая камера сгорания котлов: преимущества

Начать размышления об особенностях этих систем следует с позитивного, то есть с их преимуществ.Достоинств у открытой камеры немало.

  • Бесшумная работа. Эксплуатация оборудования не связана с дискомфортом из-за издаваемых звуков, что особенно привлекает натур чувствительных, любящих тишину и спокойствие во всем.
  • Доступная цена. Более низкая стоимость по сравнению со вторым типом системы, что породило высокий спрос на них на территории СНГ.
  • Независимость от подачи электрической энергии. Это связано с тем, что вывод отработанных газов осуществляется естественным путем. Такая разница открытых и закрытых камер сгорания котлов вместе с доступной стоимостью очень важная для тех, кто ценит экономию или имеет ограниченные материальные возможности.
  • Ремонт таких систем обходится дешевле. Это объясняется простой конструкцией и отсутствием вентилятора-нагнетателя, который способен быстро поломаться.

Закрытые системы имеют не меньше преимуществ.

  • Экономия жилого пространства. Это связано с тем, что для системы не нужна котельная. Установка возможна практически везде, даже в санузле, главное, чтобы были соблюдены определенные требования. Такая разница закрытой и открытой камеры сгорания позволяет выбирать первый тип для установки там, где ценится каждый свободный сантиметр.
  • Безопасность. После отработки газ идет через трубку, со всех сторон охлаждаемой свежими воздушными массами. Остывание дыма осуществляется в процессе движения через коаксиальные трубы. Безопасность присутствует и в экологическом плане. Коэффициент полезного действия системы повышается с помощью коаксиального дымохода, способствующего хорошей переработке топлива.
  • Комфорт жильцов. Продукты сгорания не проникают в помещение, потому что успешно выходят через горизонтальный дымоход. Важно и то, что воздух для работы системы поступает не из комнаты.

Отличие открытой и закрытой камеры сгорания: недостатки

Закрывать глаза на недостатки нельзя. К минусам работы агрегата открытого типа можно отнести следующие:

  • Для работы воздух забирается из помещения, поэтому в нем может ощущаться недостаток кислорода. В связи с этим лучше потратить деньги и установить качественную вентиляционную систему.
  • Установка, использование и обслуживание имеет свои сложности. Например, технику необходимо оснастить качественным вертикальным дымоходом.

Чтобы понять, какая камера сгорания лучше, открытая или закрытая, следует узнать и о недостатках вторых.

  • Зависимость от электрической энергии. Это очень неудобно в районах, где происходит частое отключение электроэнергии, ведь в этом случае работа системы будет нестабильной, а зимой помещение может сильно замерзнуть.
  • Высокая стоимость. Она доступна далеко не всем, но объясняется прекрасными характеристиками системы.

В вопросе о том, что лучше, открытая или закрытая камера сгорания, дать однозначный ответ невозможно, все зависит от обстоятельств. Устройства открытого типа лучше подходят для отопления больших площадей, где можно обустроить отдельную топочную и нет проблем с подачей электроэнергии. В других случаях советуется останавливать свой выбор на системах с закрытой камерой сгорания.

viessmann-kazan.ru

Камера сгорания газового котла. Какая лучше: открытая или закрытая?

Рынок отопительных приспособлений представляет огромное множество вариантов. Если перед вами стоит выбор, с какой камерой сгорания выбрать котел: с открытой или закрытой, а вы в этом ничего не понимаете, то эта статья ответит на все ваши вопросы. Внешний вид этих агрегатов, их размер и мощность могут быть почти одинаковыми у всех моделей. Некоторые аспекты, касающиеся принципа работы котла, способны доставлять впоследствии ряд неудобств, которые потом вытекают в проблемы.

Котлы с открытой камерой сгорания

Эти котлы по своей конструкции относится к разряду простых. Они являются увеличенной версией  газовой горелки, сверху которой располагается трубчатый змеевик. Топливо будет сжигаться только в том случае, если будет поступать кислород.

Принцип работы

Чтобы в устройство постоянно поступал атмосферный воздух, оно оборудуется каналом, который служит для забора воздуха из пространства. Это актуально для устройств любого вида: как одноконтурного котла с данным видом камеры сгорания, так и для напольной модели с большой производительностью.

Котлы производят забор кислорода из помещения, в котором они установлены. Тем не менее, существуют такие модели,  в которые воздух поступает снаружи. Для этого в стенах создаются дополнительные каналы, куда устанавливается воздуховод. Обычно такие котлы являются настенными.

Преимущества и недостатки

К преимуществам газовых котлов с открытой камерой сгорания относятся:

  1. Надежность используемой технологии, которая проходила неоднократные проверки и доказала свою эффективность временем.
  2. Невысокая стоимость.
  3. При работе котла шума почти нет. Единственное, что можно услышать – это звук горения пламени.
  4. Конструкция лишена деталей, которые подвергаются быстрому износу. Для контроля работоспособности котла необходимо лишь проверять зажигание.

В общем, котел с открытой камерой сгорания – выгодное приобретение, которое не будет доставлять неудобств в виде посторонних шумов. Не требует систематического технического обслуживания. При поломке рекомендует почистить трубы змеевика от образовавшейся накипи, очистить сопел.

В роли недостатков будут выступать следующие особенности, которые присуще таким котлам:

  1. Появляется необходимость в организации отельной комнаты для котла – котельной. Или же обеспечивать непрерывную и принудительную вентиляцию помещения, где он установлен. Этот способ не является удобным, поскольку сквозняки могут нанести вред здоровью человека. Тем не менее, в любом случае наличие атмосферного воздуха является обязательным для функционирования устройства.
  2. Должен присутствовать дымоход. При установке такого котла в многоэтажке, необходимо обеспечить вывод трубы за пределы края крыши. Это требование контролируется ответственными организациями, и является обязательным для исполнения. Невыполнение этого действия ставит под угрозу жизнь человека, в виду отсутствия необходимой тяги.
  3. Котлы с открытой камерой сгорания расходуют топливо неэкономично.

Исходя из этих недостатков, лучшим вариантом для его установки будет частный загородный дом, где отапливаться должны большие площади.  В нем всегда можно будет найти место, оборудовать под котельную и соорудить дымоход.

Котлы с закрытой камерой сгорания

Конструкция подобного устройства является наиболее производительной, поскольку газ, попадающий в нее, выжигается практически до конца. Дым обладает менее токсичными свойствами, в отличие от выше рассматриваемого типа камеры сгорания. Наличие дымохода для него необязательно.

Принцип работы

Работа газовых котлов с закрытой камерой сгорания происходит благодаря тому, что воздух в принудительном порядке отправляется в зону, где происходит горение. Конструкция блока нагревания претерпела некоторые изменения, и является камерой, внутри которой находится форсунка и канал для осуществления подачи воздуха из наружного вентилятора. Промеж двойных стенок находится вода. Когда газ горит, она подвергается нагреву, а дым выходит через дымоотвод под давлением, которое создает нагнетатель, на дальние расстояния. Часто используются и короткие дымоходы, чтобы осуществлять отвод дыма наружу. В таких случаях их устанавливают горизонтально. Воздух в котел попадает тем же путем, по которому выводится дам. За счет двойных стенок дымохода, забираемый воздух нагревается о тепло выхлопов.

Преимущества и недостатки

К ряду преимуществ котлов с таким видом камеры сгорания относят:

  • минимальный расход топлива, если сравнивать с расходом открытых горелок;
  • если турбина находится в рабочем состоянии, тяга и стабильность работы котла гарантируется;
  • подходит для установки в многоэтажных домах, так как сооружать дымоход не нужно. Выброс дыма происходит под давлением на расстояние более трех метров;
  • не требует создания отдельного помещения или обеспечение непрерывной вентиляции. Смесь из газа приготавливается вместе с наружным воздухом.

У всякого сложного агрегата помимо достоинств, всегда можно выделить ряд недостатков, которые помогут сделать правильный выбор:

  1. Для котлов с таким видом камеры сгорания довольно часто необходимо проходить техническое обслуживание. При проверке всегда следует обращать внимание на состояние турбины, очищать лопасти и производить смазку.
  2. У турбины есть ограниченный срок использования. Это свойственно всем агрегатам, у которых имеются движущиеся части.
  3. Область сгорания может перемерзнуть. Это случается из-за того, что дымоход слишком короткий и при плохих погодных условиях в виде ветра и мороза может сулить аварией. Модели, которые выпускаются в наше время, оборудуются дополнительными деталями в виде заглушек, реагирующих на температуру извне. Такие конструкции больше склонны к поломкам.
  4. Шум от котла находится на довольно высоком уровне, создает его работающая турбина. С течением времени втулки изнашиваются и загрязняются лопатки, что способствует еще большему усилению шума.
  5. Хоть и расход топлива происходит экономично, но этого нельзя сказать об электричестве. Турбина и система электронного контроля нуждается в большом объеме электроэнергии.
Какой вид камеры сгорания лучше выбрать: открытый или закрытый?

Газовые котлы с открытой камерой сгорания устанавливаются довольно редко. Их ставят обычно тогда, когда не хватает финансов на настенные котлы (касается бюджетных напольников). Либо ставят когда, когда частные перебои со светом. Служат так же хорошим выбором в дома с большой площадью, где нет стабильно электроснабжения.

Котлы с закрытой камерой сгорания пользуются наибольшей популярностью и распространенность, поскольку не нуждаются в создании котельных, а сами выступают в их роли, вмещая все самое необходимое в размеры, подобные одному кухонному шкафу и значительно экономичнее напольников.

Наши рекомендации будут простыми: если ваш дом не превышает 350 кв. метров и нет систематических проблем с электричеством, ставьте настенный газовый котел. В остальных случаях рассматривайте напольные модели.

Но есть и альтернативно противоположная точка зрения. Вы можете с ней так же ознакомиться и поделиться ниже, какой подход вам ближе:

eurosantehnik.ru

Преимущества котлов с открытой камерой сгорания

Суровые климатические условия нашей страны во все времена заставляли людей думать о том, как обеспечить максимально комфортную температуру в доме в холодное время года. И в этом плане серьезным технологическим прорывом для обитателей частных домов стало появление газовых отопительных котлов, которые, буквально, сразу же «положили на лопатки» традиционные печи.

Последние проигрывают газовым агрегатам и по параметрам безопасности, и по эффективности, и по экономичности. Так как газ является универсальным топливом для России, отопительная техника, функционирующая на этом виде топлива, моментально заменила морально устаревшие твердотопливные печи.Сегодня среднестатистический россиянин не имеет достойной альтернативы газовым котлам. Эта техника получила чрезмерное распространение в нашем регионе.

Агрегаты, предлагаемые на мировом рынке для отопления и ГВС помещений, можно разделить на котлы с открытой и закрытой камерой сгорания. В этой статье мы рассмотрим, какими преимуществами обладает котел с открытой камерой сгорания по сравнению с агрегатами закрытого типа.

Плюсы открытых топок

Разумеется, газовые котлы как с открытой, так и с закрытой камерой сгорания имеют свои преимущества и недостатки, что определяет их предназначение. Разобравшись с тем, какие плюсы свойственны котлам с камерой сгорания открытого типа, мы сможем понять, где их применение наиболее эффективно и целесообразно. Выделим следующие преимущества агрегатов открытого типа:

  • Цена техники с открытой системой выведения отработанных газов существенно ниже агрегатов аналогичной производительности с закрытой камерой сгорания. Собственно, доступность первых и породило значительный спрос на них на территории СНГ.
  • Котлы с открытой камерой сгорания в процессе работы отличаются бесшумностью, в то время как агрегаты, укомплектованные турбиной, могут доставлять немало дискомфорта издаваемыми звуками.
  • Как правило, ремонт подобных отопителей обходится дешевле из-за упрощенной конструкции и отсутствия такого элемента как вентилятор-нагнетатель, который может после нескольких лет эксплуатации выйти из строя.

К особенностям агрегатов открытого типа относим следующие:

  • Несмотря на то, что техника с изолированной камерой сгорания стоит дороже, ее установка обходится в разы дешевле, нежели обустройство полноценной мини-котельной, необходимой для агрегата открытого типа. Дело в том, что для нормального функционирования котла с открытой камерой сгорания требуется большая площадь для эффективного и безопасного удаления угарного газа из системы.
  • Владелец дома, в котором производится подключение агрегата открытого типа, обязан предусмотреть вертикальный вентиляционный канал. Это также может стоить дополнительных денег и потраченных нервов.

Итак, мы рассмотрели главные особенности, которые свойственны котлу с открытой камерой сгорания. Теперь наша задача – это разобраться с выбором оптимальной модели газового котла.

Как подобрать газовый котел с открытой топкой?

Главный вопрос, на который должен ответить потенциальный покупатель газового котла, — нужен ли мне одноконтурный или двухконтурный агрегат. Первый будет отапливать ваш дом в холодное время года, в то время как второй дополнительно обеспечит вашу систему водоснабжения горячим теплоносителем. Разумеется, двухконтурные котлы стоят несколько дороже своих одноконтурных собратьев.

Второй вопрос – где будет расположен агрегат. Нередко в частных домах устанавливаются напольные газовые котлы. Такие агрегаты отличаются громоздкостью, поэтому такой вариант подойдет только тем, у кого нет дефицита в квадратных метрах. При этом надо учитывать, что напольный газовый котел отличается повышенной мощностью, если сравнивать с настенными конструкциями той же ценовой категории.

Если же вы хотите сэкономить свободное пространство в вашем доме, то стоит рассмотреть вариант установки техники на стену. Такие модели более компактны, эстетичны и эргономичны.

Выводы

Для кого идеально подойдут котлы с открытой топкой? В первую очередь для владельцев загородных домов, у которых есть возможность оборудования специальной комнаты под мини-котельную. Также аппараты с открытой камерой могут быть использованы для отопления и ГВС помещений нежилого назначения. Это могут быть коммерческие и административные здания, заведения общественного питания, промышленные помещения и прочее. При этом в городских квартирах многоэтажных домов монтаж подобной техники в значительной степени ограничен.

Вывод прост – агрегаты открытого типа идеально подходят для отопления больших помещений, где возможно обустройство топочной. Во всех других случаях лучше ограничиться более удобными в плане экономии пространства котлами с закрытой камерой.

prostokotel.ru

Советы по выбору котла

В системе отопления котел занимает центральное место, и по праву может считаться сердцем системы теплоснабжения. Современные котлы, помимо сугубо профессиональных качеств, обладают также эргономичным дизайном, что, безусловно, приятно каждому владельцу.

Котлы бывают напольные и настенные. Напольные котлы, как следует из названия, устанавливаются на пол и наиболее часто подключаются к высокопроизводительному емкостному водонагревателю для приготовления горячей санитарно-технической воды. Настенные котлы идеально подходят для отопления квартиры или жилого дома и приготовления горячей санитарно-технической воды. Настенный котел отвечает всем текущим требованиям по минимуму занимаемого места. По сравнению с напольным настенный котел имеет меньшие габариты и не занимает большую площадь, так как устанавливается на стену. Он легко устанавливается в кухне, в ванной комнате или на чердаке.

Уделим основное внимание настенному котлу и рассмотрим его более подробно.

Котел — это генератор тепла, в нём энергия от сгорания топлива с помощью теплообменника передается теплоносителю, которым чаще всего является вода.

Особенности настенных котлов

Настенные котлы бывают одно- и двухконтурные. Одноконтурные котлы обеспечивают только отопление помещения.

Двухконтурные — одновременно отапливают помещение и обеспечивают горячее водоснабжение. Преимущество двухконтурных котлов перед одноконтурными кажется очевидным, ведь покупая один котел, решаешь сразу две проблемы. Но бывают отдельные случаи, например, в частном доме может иметься центральное водоснабжение и не быть отопления. Тогда на помощь приходят одноконтурные котлы.

В настенных котлах принцип нагревания воды проточный. Теплоноситель — вода не греется в какой-то емкости, а нагревается в «проточном режиме».

Настенные котлы с открытой и закрытой камерой сгорания

Настенные котлы подразделяются также на котлы с открытой и закрытой камерой сгорания.

В котлах с открытой камерой сгорания (с естественной тягой) воздух для горения забирается непосредственно из помещения, в котором находится котел, а отработанные газы выбрасываются в дымоход, который должен быть предусмотрен в помещении. Когда дымоход отсутствует или котел будет смонтирован в квартире, где дымоход не задуман в принципе, на помощь приходят котлы с закрытой камерой сгорания. В таком случае котел комплектуется специальной системой дымоудаления. Дело в том, что в конструкцию такого котла включен дымосос, который принудительно удаляет продукты сгорания из топки, и соответственно, ему не нужен дымоход с естественной тягой.

Преимущество таких котлов в том, что они не сжигают кислород в помещении и для них не требуется дополнительного притока воздуха для поддержания процесса горения. Такая схема котельной: настенный газовый котел с закрытой камерой сгорания с коаксиальным дымоходом чаще всего применяется при организации поквартирного отопления. Удобство заключается в том, что хозяин сам может регулировать интенсивность работы отопления и водоснабжения. А также не нужно платить за соседей, если в доме организована общая котельная, и плата взимается без тепловых счетчиков, поквартирно. В результате получается экономия на установке короткого и недорогого коаксиального дымохода вместо традиционного, более дорогостоящего.

Часто бывает, что хозяин не хочет выводить дымоход на крышу коттеджа из эстетических соображений, либо опасаясь, что скат крыши может покрыться сосульками и дымоход просто сломается. В таких случаях тоже выручает вертикальный коаксиальный дымоход.

Возможности настенных котлов

Газовые настенные котлы предназначены для отопления частных домов или квартир, а также для приготовления горячей воды. Как правило, они обладают компактными размерами, при этом удачно сочетают в себе много полезных свойств. Производители учитывают, что котел все время будет на глазах, и потому настенные котлы обладают изысканным дизайном.

Управляет работой котла автоматика, которая, в зависимости от степени автоматизации, будет сама поддерживать заданный температурный режим в доме. Например, Вы сами можете управлять работой котла, устанавливая желаемую температуру на заданное время (таймер) и в нужном помещении (например, ночью температура +20, а днем +22). В систему отопления может входить «теплый пол», температурой которого также можно управлять при помощи котла. Газовый котел автоматически выключается при отсутствии газа и автоматически включается при включении газа, то есть имеет блок автоматического зажигания. Автоматика котла контролирует наличие пламени, тяги в дымоходе, нагрев теплоносителя.

Выбор настенного котла

Сначала необходимо определиться, какой котел Вам нужен: одно- или двухконтурный.

Далее следует определить нужную мощность котла.

Теплопотери 1 м² площади дома можно усреднено принять как 100 Вт. Но это при условии, что Ваше жилье не соседствует с неотапливаемыми помещениями. При этом потолки в нём должны быть 3 м и не очень много окон. Если же Вы хотите отопить угловую комнату, или комнату с двумя или более окон, то на отопление 1 м² потребуется около 150 Вт.

Более подробный расчет можно получить у менеджеров-консультантов, которые подберут оборудование, исходя из параметров Вашего дома или квартиры.

Предположим, что Вы уже ориентировочно определились или Вам помогли определиться с потребной мощностью на нужды отопления.

Следующий вопрос, который Вам предстоит решить, это производительность котла по горячему водоснабжению. И здесь ориентировочная математика тоже очень проста. Из одного крана выливается примерно 400 л/час. В технических характеристиках котла обычно производительность приводится минутная, т.е., в л/мин. Итак, если Вам достаточно одной точки горячего водоснабжения, то котел Вам необходим с производительностью 400 л/час : 60 = 6,6 л/мин.

Если же, оценив потребности, Вам необходимо как минимум две точки горячего водоснабжения, то котел, который Вас бы устроил, должен обладать производительностью не менее 13,2 л/мин. Итак, с расходом мы вроде бы разобрались. Однако это не совсем так.

Дело в температуре воды. Ведь моем мы руки, посуду, принимаем душ, как правило, не горячей водой, а теплой. Точнее, комфортная температура «теплой» воды примерно 40 С°. Возвращаясь к характеристикам котлов, в которых кроме диапазона температур ГВС, например, 30−50 С° ±3 С°, приведен такой параметр, как расход при Δt 25; 30; 35. Что же это за Δ такая? Все очень просто: это разница между температурой воды холодной, входящей в котел, и горячей, нагретой котлом. Предположим, что температура холодной воды 10 С°. Чтобы получить на выходе желаемые 40 С° (или чуть меньше — дело вкуса), нам необходимо нагреть воду на 30 С°. Соответственно, нас интересует постоянный расход воды при Δt 30 С°, который, например, равен 13,2 л/мин. Итак, данный котел гарантированно обеспечит две точки водоснабжения в любом режиме использования.

Таким образом, мы выбираем котел по производительности ГВС и, возвращаясь к графе «мощность», очень удивляемся, увидев 27,5 кВт.

«Куда такой мощный на дом в 150 м²? Это ошибка!» — говорите Вы продавцу. Нет, не ошибка. Действительно, завышенная мощность настенника, как правило, обусловлена Вашими аппетитами по приготовлению горячей воды.

Немаловажным критерием отбора является отрытая или закрытая камера сгорания. Если Вы собираетесь поместить котел в отдельном доме, то предпочтительнее будет котел с открытой камерой сгорания. Если же настенный котел предполагается в квартире или в доме, где отсутствует дымоход, следует выбрать котел закрытой камерой сгорания.

Современные настенные газовые котлы обладают целым комплексом достоинств. Во-первых, они сохраняют работоспособность (не блокируются и не отключаются) при достаточно широком диапазоне давления газа. Это свойство просто жизненно необходимо при использовании котлов в России, т.к. в нашей стране существует проблема постоянного перепада давления магистрального газа. Хорошие настенные котлы устойчиво разжигаются и работают даже при давлении газа 2 мБар. Конечно, мощность при таком давлении снижается почти в 6 раз, но работает устойчиво. При этом они сохраняют не менее 90% мощности при давлении газа 13 мБар.

Во-вторых, практически у всех котлов имеется система управления мощностью горелки, позволяющая плавно изменять мощность горелки в диапазоне 37–100% в зависимости от потребности и тем самым снижать вероятность образования накипи в теплообменнике, повышая комфортность использования.

В-третьих, они оснащены всеми необходимыми степенями защиты, обеспечивающими высокий уровень безопасности этих котлов. Настенные котлы Electrolux обладают двумя степенями защиты от образования накипи. С одной стороны, это система контроля температуры в первичном контуре, которая позволяет практически мгновенно реагировать на критическое повышение температуры в теплообменнике, что существенно снижает вероятность образования накипи. С другой стороны, в нём также присутствует магнитная система снижения накипеобразования, основанная на том, что под действием магнитного поля соли разделяются и выстраиваются таким образом, что они не осаждаются при нагреве. Если этого не происходит, и накипь оседает на теплообменнике, он прогорает, и котел становится неисправен.

РУСКЛИМАТ представляет широкий ассортимент надежных, долговечных и экономичных настенных газовых котлов, а также предлагает свои услуги по подбору, установке и обслуживанию оборудования. Наши специалисты, исходя из Ваших потребностей, индивидуально подберут оборудование, максимально подходящее именно для Вас.

www.rusklimat.ru

www.teplogidromash.ru

Котлы с открытой и закрытой камерой сгорания: плюсы и минусы


Открытая камера сгорания

Отрытая камера сгорания основана на естественной тяге, то есть воздух для горения берется из помещения, где котел установлен. И отработанные газы уходят в дымоход естественным образом Поэтому для такого типа котлов требуется вентиляция помещения, в котором они расположены.

Минус в том, что при установке котла в жилых помещениях, и в случае недостаточно хорошей вентиляции, возможна нехватка кислорода, ощущение духоты и даже случаи отравления угарным газом. Поэтому рекомендуется выделить для такого оборудования отдельно предназначенное небольшое помещение — топочную, которое должно соответствовать всем необходимым требованиям вашего отопительного оборудования, подходить по размерам и быть оборудовано в соответствии с необходимыми нормами по технике безопасности. Такую топочную надо обязательно оборудовать вертикальным дымоходом и вентиляцией (обеспечивающей 3х кратный воздухообмен).

Есть и плюсы: стоимость газовых котлов с открытой камерой малошумны, на порядок дешевле, и, кроме того, именно среди таких котлов встречаются котлы, не зависящие от наличия электричества.

Закрытая камера сгорания

Котлы с закрытой камерой комплектуются системой горизонтального дымоудаления. Вентилятор дымосос, встроенный в систему дымоудаления, удаляет продукты горения, а также затягивает воздух, который необходим для нормальной работы котла с улицы, посредством коаксиального дымохода. Однако, наличие вентилятора уже предполагает определённую энергозависимость, и такие газовые отопительные котлы не могут работать без электричества.

Плюс котлов с закрытой камерой — они не сжигают кислород помещения, для них не требуется дополнительно воздуха для горения топлива. Для котлов с закрытой камерой существует специальный коаксиальный дымоход, «труба в трубе». Кроме того, котлы с закрытой камерой сгорания для горения берут воздух принудительно с улицы, попутно подогревая его продуктами горения, что заметно повышает общий КПД котла. И, наоборот, входящий воздух с улицы охлаждает продукты горения, что повышает безопасность и комфортность пребывания в помещении, где установлен такой котел.

Стоимость котлов с закрытой камерой сгорания на порядок выше по сравнению с котлами с открытой камерой, потому что более производительные. Однако для их работы – циркуляции воздуха по коаксиальному дымоходу, необходим специальный вентилятор (обычно идет в комплекте), а это делает оборудование энергозависимым и более шумным.

www.aversgaz.ru

Открытый и закрытый тип камеры сгорания газового котла: что выбрать?

Газовые котлы классифицируют по нескольким основным факторам, одним из которых является тип камеры сгорания. Существуют агрегаты с закрытой и открытой камерой сгорания.

В открытой камере сгорания потребление кислорода происходит за счет естественной тяги прямо из помещения, в котором, собственно, и находится газовый котел. Внутри этого же помещения происходит освобождение продуктов горения. Это является существенным недостатком котлов такого типа. Чтобы избежать крайне негативного влияния на здоровье от их эксплуатации, в помещениях, где установлено оборудование, обязательно должна быть качественная, постоянно действующая вентиляция.

Как правило, открытой камерой сгорания оснащены мощные (свыше 30 кВт) напольные модели газовых котлов, устанавливаемые в специальных котельных или нежилых помещениях, в которых есть специальный дымоход длиной около 4 метров. Такие меры гарантируют обеспечение естественной тяги и достаточное поступление воздуха, чтобы сгорание природного газа было полным без образования угарного газа.

Особенности закрытой камеры сгорания

Турбированная камера сгорания отличается рядом преимуществ. Большинство настенных моделей газовых котлов небольшой мощности (до 35 Квт), применяемых в быту, оборудованы именно камерой сгорания закрытого типа.

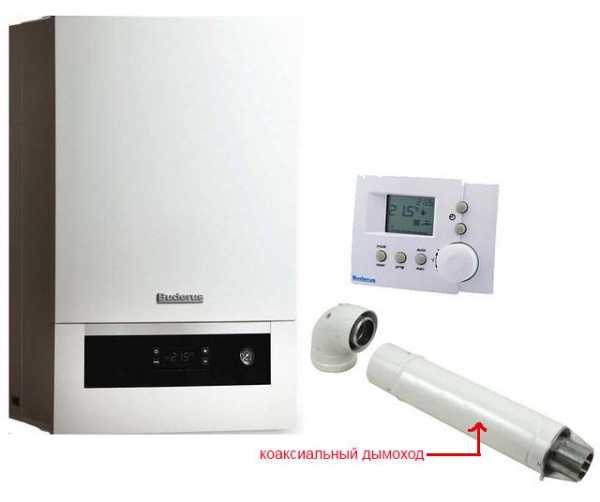

Конструкция коаксиального дымохода «труба в трубе» обеспечивает приток уличного воздуха и безопасный процесс горения. Продукты сгорания удаляются из помещения наружу принудительно через отверстие внутри трубы дымохода. Из-за такой системы труб перегревания дымохода не происходит. В эксплуатации оборудование с камерой такого устройства надежно и безопасно.

Ко всему, нет необходимости в помещении с газовым котлом ни устанавливать дополнительную систему вентиляции, ни постоянно его проветривать. Минус в этом случае только один – энергозависимость, так как система вентиляторов работает от электричества.

Коаксиальный дымоход выполняется с горизонтальным наклоном для обеспечения активной тяги. Причем, стоимость такого дымохода ниже вертикального дымохода для образования естественной тяги. Так что газовый котел с закрытой камерой – это еще и гораздо более экономичное решение для частного дома.

Особенности установки компенсаторов, их достоинства и недостатки
Пайка полипропиленовых труб своими руками — ничего сложного

www.684015.ru

Газовый котел с открытой камерой сгорания

Современный рынок климатической техники предлагает потребителю массу разновидностей отопительного оборудования, в особенностях которого порой непросто разобраться даже специалисту. Чтобы помочь нашим соотечественникам с выбором теплогенератора, далее максимально подробно рассмотрим газовый котел с открытой камерой сгорания, его конструктивные особенности, принцип работы, сильные и слабые стороны.

Классификация газовых теплогенераторов с открытой топочной камерой

Все газовые котельные установки с камерой сгорания открытого типа принято классифицировать по следующим признакам:

  1. Количеству контуров. Различают одно – и двухконтурные отопительные котлоагрегаты. Первые, отвечают только за отопление помещений; вторые, за обогрев и создание ГВС.
  2. Способу монтажа. Сегодня, на отечественном рынке климатической техники представлены газовые котлы настенного и напольного исполнения. Настенный газовый котел с открытой камерой сгорания отличается небольшими габаритами, сравнительно высокой функциональностью и автоматизацией. Их мощность обычно не превышает 35 кВт, чего достаточно для обогрева помещения, площадью до 300 м2. Напольные модели, чаще всего применяются в системе отопления частных домов и больших помещений.
  3. Типу горелки.
  4. Типу, материалу и конструкции теплообменника.
  5. Набору сервисных функций.

Существует еще масса моментов, которые могут повлиять на выбор потребителя: степень автоматизации, производитель, стоимость и пр.

Конструктивные особенности и принцип работы

Чтобы понять, что сбой представляет одноконтурный газовый котел с открытой камерой сгорания, нужно представить себе открытый источник пламени, над которым установлен теплообменник. Принцип работы данного агрегата прост: тепловая энергия, вырабатываемая при сжигании газа, нагревает стенки теплообменника, по которому циркулирует проточная вода. Другими словами, простейший газовый котел – это проточный нагреватель, предназначенный для создания и поддержания необходимой температуры теплоносителя, циркулирующего в системе отопления.

Камера сгорания

Подавляющее большинство отечественных потребителей, обычно затрудняется с определением, что значит открытая камера сгорания газового котла? Постараемся ответить на данный вопрос максимально понятно.

Как известно, для поддержания процесса горения необходим кислород. Подача воздуха в теплогенератор может осуществляться принудительным или естественным путем. В установках с открытой камерой сгорания тяга создается в дымоходе, а забор воздушной смеси происходит непосредственно из помещения, в котором установлен котлоагрегат. Все отработанные газы выводятся в атмосферу через дымоход.

Следует знать! Тяга, без применения нагнетательных устройств, появляется благодаря разнице в плотности горячего и холодного воздуха. Продукты горения имеют высокую температуру, и, следовательно, меньшую плотность, чем у окружающего воздуха. Исходя из этого, давление газового столба в дымоходе также будет меньше, чем в помещении. Разница давления создает тягу: воздух из помещения выталкивает более легкие отработанные газы и сам участвует в процессе горения топлива.

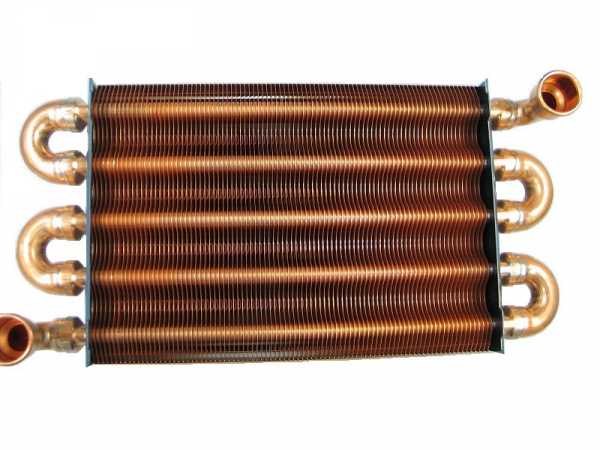

Теплообменник

Одноконтурный газовый котел с открытой камерой сгорания оснащается одним теплообменником, который может изготавливается из:

  • Нержавеющей стали. Данный материал обладает хорошей долговечностью. Из недостатков – низкая теплопроводность и высокая стоимость. Котлы с таким теплообменником имеют достаточно низкий КПД.
  • Оцинкованной стали. Самый недорогой и недолговечный тип змеевика.
  • Меди. Хорошая теплопроводность при сравнительно низкой стоимости. Котлы с медным теплообменником обладают высоким КПД, что делает их наиболее экономичными в плане расхода топлива.

В двухконтурных газовых котлах с открытой камерой сгорания применяются теплообменники двух типов:

  • Модульный. Конструктивно, данный теплообменник состоит из двух модулей: первичный, выполнен в виде оребренного змеевика, осуществляет нагрев теплоносителя для системы отопления; вторичный, изготовленный в виде набора пластин, отвечает за создание ГВС дома.
Следует знать! Несмотря на то, что такой теплообменник считается одной деталью, модули размещаются в разных местах теплогенератора. Первичный устанавливается над горелкой, вторичный – в нижней части газового котла.
  • Битермический. Конструктивно, данный тип теплообменника выполнен, как труба в трубе. В полости, между стенками наружной и внутренней трубки циркулирует теплоноситель, который нагревает воду, для ГВС, циркулирующую по внутренней трубке змеевика.
Совет: нагрев проточной воды связан с образованием накипи. В модульном теплообменнике за процесс создания ГВС отвечает пластинчатый теплообменник, который, при необходимости, легко заменить. При образовании накипи во внутренней трубке битермического теплообменника, заменять придется всю деталь целиком, что значительно увеличивает стоимость ремонтных работ.

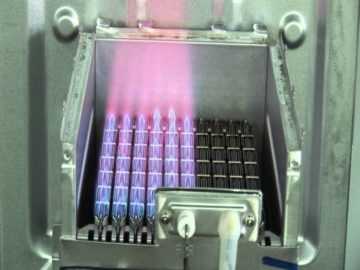

Атмосферная горелка

За процесс нагрева теплоносителя в котельном оборудовании с камерой сгорания открытого типа отвечают газовые горелки, которые различаются способом управления пламени.

  • Одноступенчатые.
  • Двухступенчатые.
  • Модулируемые.

Алгоритм работы горелок первого типа заключается в следующем: горит – не горит. Для набора и поддержания необходимой температуры теплоносителя горелка зажигается; по достижении – отключается. Частые включения/отключения котлоагрегата создают условия, при которых значительно быстрее вырабатывается его ресурс.

В двухступенчатых, существует два режима работы: 100и 50% производительности. Контроль за мощностью осуществляется за счет автоматики. Горелки такого типа более экономичны и позволяют более точно поддерживать необходимую температуру теплоносителя.

В модулируемых горелках автоматика позволяет устанавливать производительность в пределах от 10 до 100%. На сегодняшний день — это самый экономичный и наиболее дорогостоящий тип горелок.

Производительность теплогенератора

Грамотное определение необходимой мощности – это один из ключевых моментов выбора котельной установки. Для того чтобы правильно определить мощность газового котла нужно рассчитать теплопотери через ограждающие конструкции, крышу, пол, географическое положение и пр.

Точные расчеты можно заказать в проектной организации вашего населенного пункта. Можно пойти и более простым путем. При средней степени теплоизоляции помещения с высотой потолков 2,5 м, подходит следующий алгоритм расчета: на обогрев 10 м2 нужно 1 кВт мощности теплогенератора.

Основные требования к монтажу

Все газовые котельные установки с топочной камерой открытого типа потребляют воздух из помещения, в котором установлены. Это накладывает определенные требования к способу размещения котлагрегата, объему котельной, вентиляционной системе, конструкции дымохода.

  • В связи с тем, что при работе котла происходит «выжигание» кислорода, а продукты горения могут частично попадать в топочную, размещать такие котлоагрегаты рекомендуется в изолированном помещении. Настенные модели допускается устанавливать в кухнях, с объемом не меньшим 7,5 м3 при высоте потолков не меньше 2 м.
Важно! При монтаже «настенника» в кухне данное помещение должно иметь окно, площадью не менее 0,6 м2.
  • Система вентиляции в топочной должна обеспечивать необходимый объем приточного воздуха.
Совет: Точный объем приточного воздуха определяется из характеристик котельной установки. Упрощенно, количество воздушной смеси, необходимой для горения топлива, рассчитывается следующим образом: 12 м3 на 10 кВт мощности теплогенератора. К полученной цифре нужно добавить от 20 до 40% избыточного воздуха от расчетного воздухообмена.
  • Конструкция, высота и сечение дымохода должны обеспечивать необходимую для работы установки тягу и отвод отработанных газов.

Требования, регламентированные СП 42-101-2003, гласят, что сечение дымохода и системы дымоотведения в целом не может быть меньше сечения патрубка атмосферного котлоагрегата. Высота вертикального участка дымохода не может быть меньше двух метров.

Важно! При монтаже напольного газового котла с открытой камерой сгорания нужно строго соблюдать высоту дымовой трубы в зависимости от ее расположения на крыше, расстояния от конька и пр.

Достоинства и недостатки

Газовые котлы с открытой камерой сгорания имеют массу преимуществ и немалый перечень недостатков. Итак, среди основных достоинств можно выделить:

  • Низкую, по сравнению с турбированными аналогами, стоимость.
  • Простота конструкции, благодаря которой обслуживание котельной установки данного типа более простое и дешевое.
  • Отсутствие посторонних шумов за счет отсутствия вентилятора принудительной подачи воздуха.
Вывод№1 По мнению специалистов, основным достоинством газовых котлоагрегатов с топочной камерой открытого типа является возможность автономной работы при отсутствии электричества, так как подача воздуха и отвод продуктов сгорания производится естественным путем.

Недостатки оборудования данного типа:

  • Жесткие требования к системе отведения продуктов горения.
  • Обязательное наличие притока воздуха в необходимом объеме.
  • Повышенная опасность при эксплуатации (возгорание, отравление угарным газом и пр).
Вывод №2 По мнению большинства пользователей, основным недостатком котлоагрегатов с топочной камерой открытого типа является зависимость тяги от погодных условий, работы вентиляционного оборудования и климатической техники. Даже изменение температуры воздуха, как внутри, так и вне помещения, направление ветра, объем приточного воздуха, оказывают влияние на тягу, что может привести к обрыву пламени, сложностям с дымоотведением и пр.

В видео  рассказывается обо всех плюсах и минусах эксплуатации атмосферных газовых котлов.

Качестве заключения

Благодаря весьма демократичной стоимости, современные «атмосферники» весьма популярны среди наших соотечественников. Они достаточно функциональны и если обеспечить необходимый приток воздуха – безопасны. Тем не менее, перед приобретением данного агрегата подумайте о том, во что станет организация притока воздуха в помещение или о сквозняках, которые будут «постоянными спутниками» вашего жилища из-за постоянно приоткрытой форточки. Если вы владелец загородной недвижимости, где отключение света – это скорее правило, нежели исключение, или вы имеете недостаточно средств для покупки турбированной модели котла, то приобретение напольного «атмосферника» может стать единственно правильным вариантом.

oteple.com

Открытая или закрытая камера сгорания

Газовые котлы с открытой камерой сгорания (или с естественной тягой). В таких котлах воздух, необходимый для горения и непосредственно для работы самого котла забирается из помещения, в котором находится котел, а отработанные газы выбрасываются в дымоход.

Такие котлы следует устанавливать в специально отведенных местах – котельных, т.к. при установке его в жилом помещении и отсутствии хорошей вентиляции возможна нехватка кислорода.

Зачастую, котлы такого типа ставятся при невозможности монтажа котла закрытой камерой сгорания. Однако не стоит забывать о возможности установки раздельного дымоудаления.

Газовые котлы с закрытой камерой сгорания. Такие котлы не нуждаются в наличии вертикального дымохода. Забор воздуха и выброс продуктов сгорания осуществляется через коаксиальную трубу, которая зачастую идет в комплекте с котлом. Такая труба устанавливается бок в стену (на улицу).

Раздельная система дымоходов. Данные системы дымоходов предназначены для организации систем в случаях, когда нет возможности использовать коаксиальные системы дымоудаления. Не всегда есть возможность организовать отвод продуктов сгорания в той же точке, где планируется забор воздуха. Этому может помешать расположенные в непоредственной близости окна соседнего помещения или архитектурные особенности фасада (стены) здания.

Иными словами, при приобретении котла с закрытой камерой сгорания забор воздуха и выброс продуктов сгорания будет осуществляться в разных точках.

globaltherm.by

Газовый котел: открытая и закрытая камера сгорания

Отличия газовых котлов турбированного типа и котлов с горением открытым способом, вызывают понятный интерес, во время реконструкции старой системы отопления или новых установок.

Приобретая котёл, многим непонятно, у какого из агрегатов неоспоримое преимущество. Однако из-за разного принципа работы, у каждого имеются как свои сильные стороны, так и возникают своеобразные нюансы, незначительные сложности, возможные неудобства в эксплуатации.

Горелки атмосферные или горение открытым способом

Котлы с такими горелками просты в устройстве. Они состоят из газовой горелки, сверху неё устанавливается трубчатый змеевик, в котором циркулирует теплоноситель. Топливо сжигается при помощи атмосферного воздуха.

Котлы забирают воздух из окружающего пространства помещений, который направляется в топку по воздухозаборным каналам. Существуют модели с наружным забором воздуха, для этого в стене делают отверстие для воздуховода.

К достоинствам таких котлов относят:

• небольшую стоимость котла;

• бесшумную работу;

• не требуется постоянное обслуживание.

Котлы турбированного типа

В котлах такого типа воздух направляется к месту сгорания топлива принудительным способом. Блок для нагрева представляет обособленную замкнутую камеру, с находящейся в ней газовой форсункой. Воздух туда нагнетается вентилятором, расположенным с внешней стороны. Блок состоит из двойных стенок, в которых циркулирует вода. Газ нагревает воду, а образовавшийся дым выводится сквозь коаксиальный дымоотвод.

К преимуществам таких котлов относят:

• повышенный КПД;

• меньшую токсичность дымовых газов;

• отсутствие массивного дымохода.

Недостатки котлов

Если рассматривать типовой газовый котёл, открытая и закрытая камера сгорания которого имеют ряд недостатков, то их можно разделить по ряду значимых параметров.

Так, к недостаткам атмосферных горелок относят:

• необходимость строительства котельной или обеспечение помещения с хорошей вентиляцией;

• необходимость строительства дымохода для обеспечения нормальной тяги;

• большой расход топлива.

Применение такого котла оптимально на даче или в частном доме, где оборудование будет размещаться в отдельно стоящей котельной с оборудованным дымоходом.

К недостаткам котлов турбированного типа относятся:

  • •дополнительные затраты на обслуживание котла, проверка движущихся частей, их смазка и чистка;
  • •повышенный шум, который по мере износа деталей будет увеличиваться;
  • •больший расход электроэнергии для обеспечения работы турбины;
  • •короткий дымоход в сильный мороз повышает опасность заморозки камеры сгорания, что приводит к серьёзной аварии.
  • •у турбированных котлов стоимость сэкономленного топлива соизмеряется с расходами на электроэнергию и проведением ремонтных работ, по замене вышедших из строя подвижных узлов.

profyhouse.ru

Различия межу газовыми котлами с открытой и закрытой горелками — какой лучше. Что называется камерой сгорания


Что значит камера сгорания — Значения слов

объём, предназначенный для сжигания газообразного, жидкого или твёрдого топлива. К. с. бывают периодического действия ≈ для поршневых 2- и 4-тактных двигателей внутреннего сгорания (ДВС), и непрерывного действия ≈ для газотурбинных двигателей (ГТД), турбореактивных двигателей (ТРД), воздушно-реактивных двигателей (ВРД), жидкостных ракетных двигателей (ЖРД) и др. В поршневых ДВС К. с. обычно образована внутренней поверхностью головки цилиндра и днищем поршня (см. Дизель ). К. с. ГТД чаще всего встраиваются непосредственно в двигатель и могут быть кольцевыми, трубчато-кольцевыми, трубчатыми. По направлению потока воздуха и продуктов сгорания различают прямоточные и противоточные К. с., последние применяют редко из-за большого гидравлического сопротивления. Продукты сгорания направляются из К. с. в газовую турбину, а в некоторых двигателях (ТРД с форсажными камерами, ЖРД и др.) продукты сгорания, разгоняясь в сопле, установленном за К. с., создают реактивную тягу. Основные требованиями для всех К. с. непрерывного действия являются: устойчивость процесса горения, высокая тепло-напряжённость, максимальная полнота сгорания, минимальные тепловые потери, надёжная работа в течение установленного ресурса работы двигателя. В зависимости от температуры, развиваемой в К. с. непрерывного действия, в качестве конструкционных материалов для их изготовления применяют: до 500 ╟С ≈ хромоникелевые стали, до 900 ╟С ≈ хромоникелевые стали с добавкой титана, выше 950 ╟С ≈ специальные материалы. К. с. непрерывного действия относятся к числу важнейших узлов авиационных и космических двигательных установок, специальных и транспортных газотурбинных установок, которые находят широкое применение в энергетике, химической промышленности, на ж.-д. транспорте, морских и речных судах.

Лит. см. при статьях об отдельных видах двигателей.

И. И. Акопов.

xn--b1algemdcsb.xn--p1ai

камера сгорания — это… Что такое камера сгорания?

 камера сгорания

3.1.26.1 камера сгорания (combustion chamber): Камера, внутри которой происходит сгорание газовоздушной смеси.

3.15 камера сгорания: Часть котла, в которой происходит сгорание смеси воздуха и газа.

3.1.17 камера сгорания: Узел, в котором происходит сгорание газовоздушной смеси.

3.2.2.2 камера сгорания: Замкнутое пространство, внутри которого сгорает смесь газа и воздуха.

3.2.2.1 камера сгорания: Замкнутое пространство, внутри которого сгорает смесь газа и воздуха.

3.2.3 камера сгорания: Корпус, внутри которого сжигается газовоздушная смесь.

Смотри также родственные термины:

18. камера сгорания (основного [промежуточного] подогрева): Устройство газотурбинного двигателя для основного [промежуточного] подогрева рабочего тела.

121. Камера сгорания ГТД

Камера сгорания

Ндп. Камера горения

ГТД

D. Brennkammer

Е. Combustion chamber

F. Chambre de combustion

Устройство, в котором в результате сгорания топлива осуществляется повышение температуры поступающего в него воздуха (газа)

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • камера связи
  • камера сгорания (основного
Смотреть что такое «камера сгорания» в других словарях:
  • КАМЕРА СГОРАНИЯ — замкнутое пространство, предназначенное для сжигания топлива (газообразного, жидкого, твердого). Бывают периодического (напр., в поршневых двигателях внутреннего сгорания) и непрерывного действия (в газотурбинных и реактивных двигателях) …   Большой Энциклопедический словарь

  • камера сгорания — – здесь сгорает горючка и толкает поршень. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

  • камера сгорания — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN burnerbnrfirebox …   Справочник технического переводчика

  • Камера сгорания — Схема работы 4 тактного двигателя внутреннего сгорания Камера сгорания объём, образованный совокупностью деталей двигателя или печи (в последнем случае камера сгорания называется топкой) в котором происходит сжигание горючей смеси или твердого… …   Википедия

  • камера сгорания — замкнутое пространство, полость для сжигания газообразного, жидкого или твёрдого топлива в двигателях внутреннего сгорания. Камеры сгорания бывают периодического действия (напр., в поршневых двигателях внутреннего сгорания, в пульсирующих… …   Энциклопедия техники

  • камера сгорания — Основная камера сгорания. камера сгорания газотурбинного двигателя — устройство, в котором в результате сгорания топлива повышается температура поступающего в него воздуха (газа). Основная К. с. турбовинтового двигателя или турбореактивного… …   Энциклопедия «Авиация»

  • камера сгорания — Основная камера сгорания. камера сгорания газотурбинного двигателя — устройство, в котором в результате сгорания топлива повышается температура поступающего в него воздуха (газа). Основная К. с. турбовинтового двигателя или турбореактивного… …   Энциклопедия «Авиация»

  • камера сгорания — замкнутое пространство, предназначенное для сжигания топлива (газообразного, жидкого, твёрдого). Бывают периодические (например, в поршневых двигателях внутреннего сгорания) и непрерывного дейс

10i5.ru
