пример расчета, чертеж, инструкция по сборке

При строительстве модульных или небольших каменных домов часто возникает проблема, заключающаяся в недостатке свободной площади. При этом, если внутри комнаты недостаточно места для обустройства лестницы на второй этаж, приходиться заняться поиском альтернативных решений.

В качестве такого решения может выступить лестница, которую называют «гусиный шаг». Конструкции этого типа смотрятся очень аккуратно и могут стать прекрасным дополнением дизайна комнаты. Такое название лестница получила по нескольким причинам – из-за специфичной формы ступенек и потому, что движения человека, поднимающегося или спускающегося по ней, напоминают походку гуся и утки.

Такая конструкция известна еще с десятого века. Её устанавливали в башнях и других зданиях с узкими подъемами. Чаще всего эти лестницы встречаются в старых церквях и монастырях.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

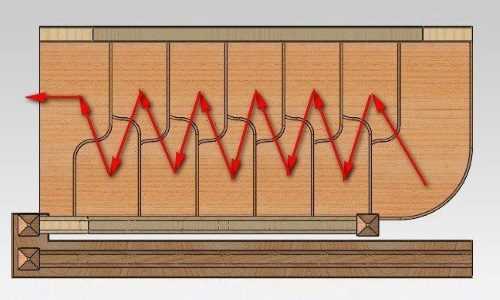

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

h-образныме;
сферические;
клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

древесина;
стекло;
металл;
комбинацию материалов.

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

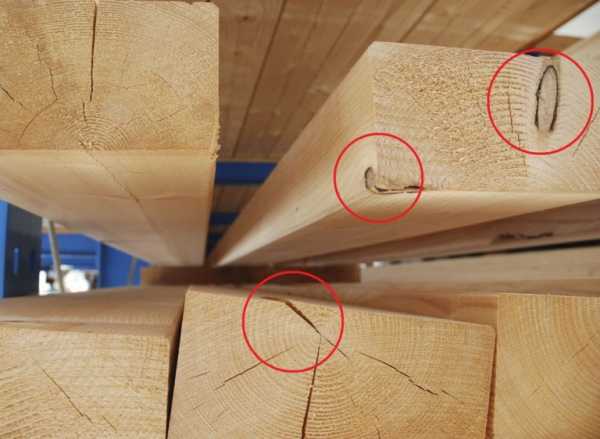

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации. По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей. Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

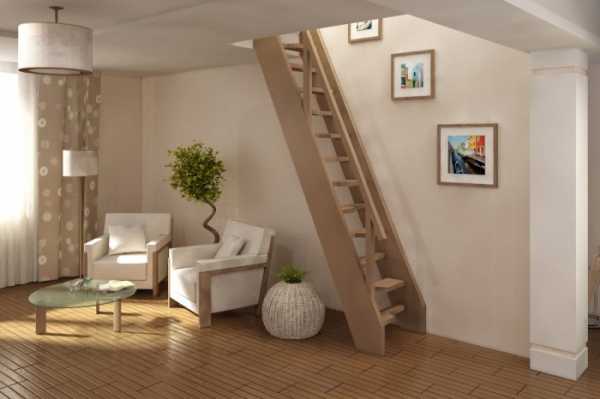

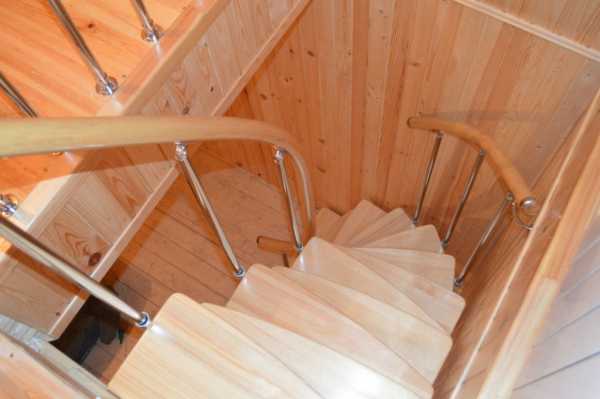

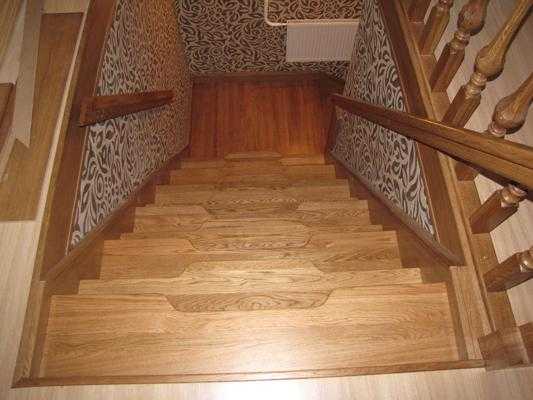

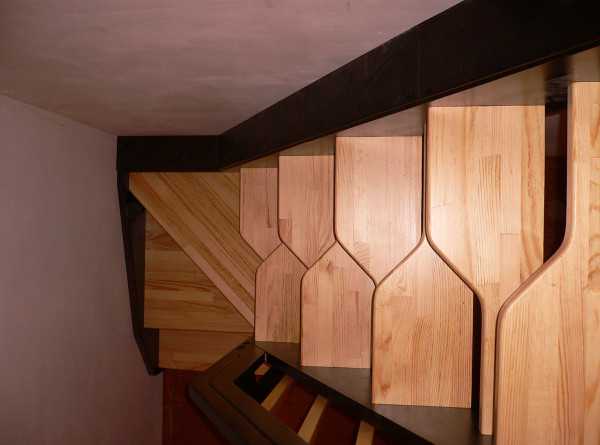

Фото готовой гусиной (утиной) лестницы.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

Расчет лестницы

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

Самая широкая часть — 300 мм, узкая — 150 мм. Расстояние между ступенями лежит в диапазоне 150–200 мм.
При правильно выполненном расчете и изготовлении, такая лестница будет абсолютно безопасной.
При обустройстве лестницы «Гусиный шаг» с поворотом, целесообразно между маршами оборудовать площадку. Если нет места под площадку, то на повороте надо установить типовые ступени с шириной 270 мм. Их необходимо расположить через каждые 45 градусов.

Необходимо помнить и о том, что при проведении расчета надо руководствоваться требованиям СНиП и другой нормативно–строительной документацией.

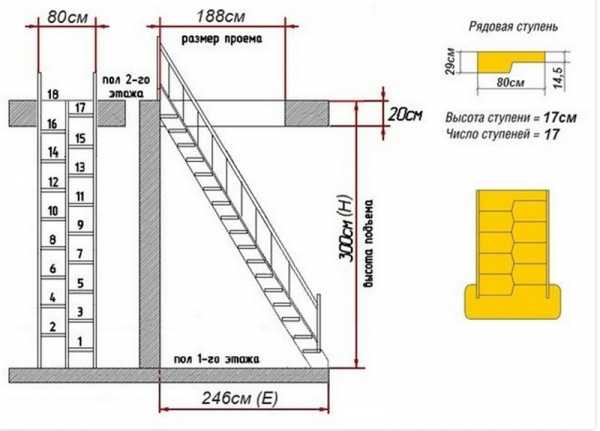

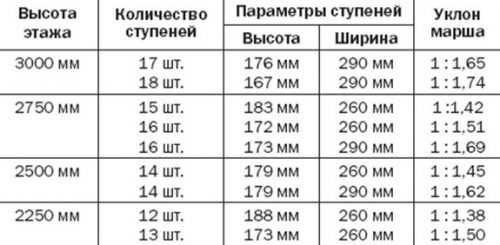

На основании практической деятельности, была создана расчетная таблица, в которой приведены данные, которые могут послужить основанием для создания лестницы.

Комплектующие: размеры и чертежи

Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.

Также вы можете воспользоваться готовыми чертежами, представленными ниже.

Пошаговая инструкция по сборке и монтажу

Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.

На косоуре

Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.

Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.

Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.

При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.

На тетиве

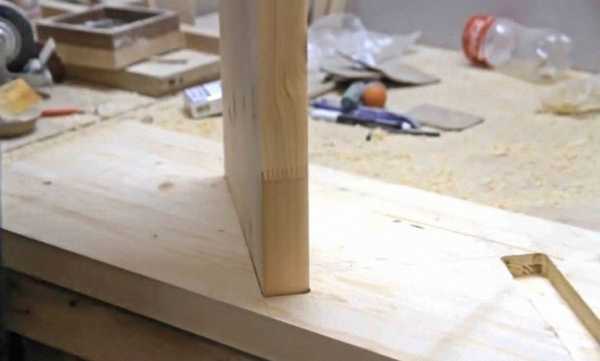

Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием.

Делая разметку досок, помните о том, что ступени должны располагаться строго горизонтально. Это поможет снизить травмоопасность конструкции.

Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.

Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.

После того, как просохнет клей, можно будет надеть противоположную тетиву.

Видео по теме

domzastroika.ru

Расчет основных показателей лестницы гусиный шаг

Рассчитать проектные данные лестницы «гусиный шаг» необходимо для того, чтобы определить основные показатели, от которых зависит не только внешний вид конструкции, но и степень её безопасности. Существуют значительные отличия такого изделия в сравнении с более привычными видами лестниц. И дело здесь не только во внешнем виде, но и в других моментах, которые и предстоит выяснить в процессе проведения расчетов.

Особенности конструкции

Лестница «гусиный шаг» значительно отличается от других видов оформления подъема на этаж. Благодаря этим отличиям её часто устанавливают в тех местах, где существуют строгие ограничения по площади. На недостаточном отрезке места установить безопасную и удобную лестницу очень проблематично. Здесь и приходит на выручку проект конструкции «гусиный шаг».

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

Свое название такая лестница получила благодаря особенностям оформления ступеней. Если конструировать привычный вариант в условиях ограниченного пространства, придется делать большой уклон и высокие ступени. Нормально ходить по такой лестнице практически невозможно, ведь стопа не будет полностью прилегать к поверхности, а видимость будет очень ограничена. Даже поручни не способны значительно облегчить ситуацию.

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Вырезы на ступенях позволяют идущему отчетливо видеть направление своего следующего шага, что значительно повышает уровень безопасности подобных конструкций.

Лестница гусиный шаг, согласно расчетам, имеет больший градус уклона. Ступени проектируются таким образом, чтобы одна их сторона была большей, а другая – минимальной. Направление проступи чередуется. В итоге получается не только удобная и безопасная конструкция, но и довольно оригинальное изделие по своему внешнему виду.

Преимущества лестницы «гусиный шаг»:

возможность использования на ограниченном пространстве,
оригинальный дизайн,
удобство использования,
безопасность,
экономия материалов.

Угол наклона

В первую очередь необходимо определить подходящий угол наклона конструкции. В отличие от традиционных лестниц, такая вариация возводится с большим уклоном. Оптимальную величину можно определить, ориентируясь на расстояние от пола первого этажа до пола второго, а также учитывая максимально допустимую границу размещения крайней ступени.

Благодаря необычной форме ступеней угол наклона может быть значительно больше, чем у традиционной лестницы

Значение угла наклона конструкции может варьироваться в пределах 45-65 градусов. Чем он больше, тем труднее будет подниматься по такой лестнице, поэтому особо усердствовать не стоит. Если приходиться работать с максимальным показателем, особое внимание нужно уделить ступеням.

Расположение и размер ступеней

Проектирование ступеней – не менее важный этап, чем определение уклона. Чтобы определить начальную позицию ступени необходимо обратиться к исходному проекту. Для прямых конструкций особого значения этот параметр не имеет, а вот для винтовых он играет определяющую роль. Чтобы было удобно передвигаться вверх и вниз желательно делать широкой часть ступени со стороны ведущей ноги. То есть в большинстве случаев максимальная проступь устанавливается справа.

Количество ступенек по стандарту должно быть нечетным. Если же это не получается при начальном расчете, разбейте остаток на меньшее нечетное количество поровну. Таким образом, вы будете начинать и заканчивать движение с одной ноги.

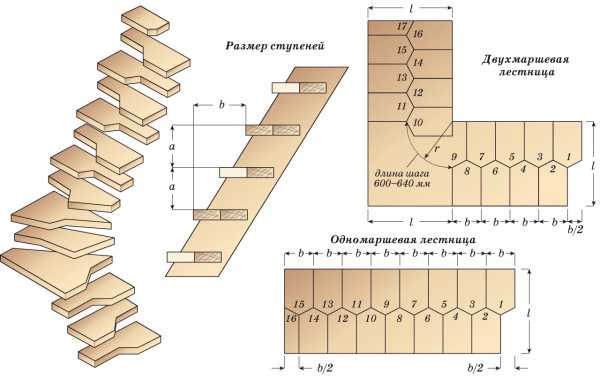

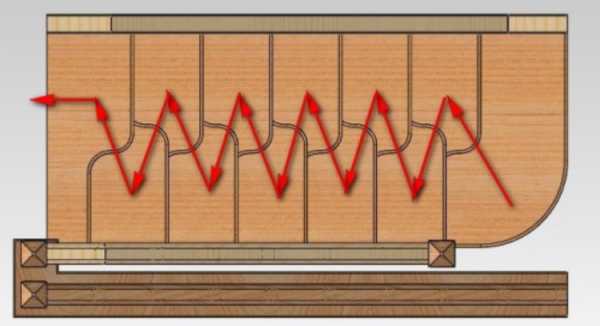

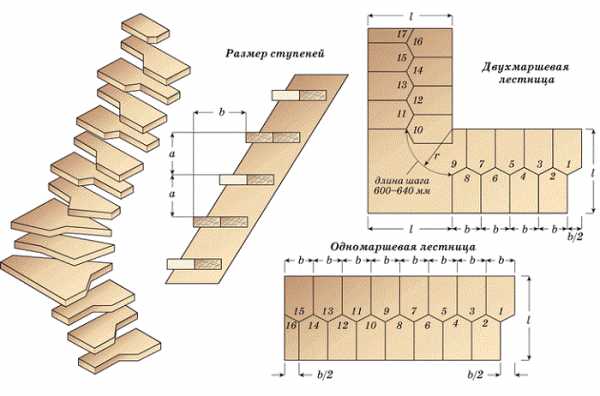

Схема ступеней лестницы гусиный шаг

Что касается ширины проступи, она неодинакова по всей длине элемента. Обычно её делают максимальной, на половину или 2/3 ступени. Срез может быт скошенным, под прямым углом или закругленным.

Длина шага

Расчет лестницы «гусиный шаг» осуществляется в двух плоскостях: по горизонтали и по вертикали. В первую очередь нужно определить ширину в горизонтальной плоскости. Обычно этот параметр высчитывается из среднего значения стандартного шага человека. В большинстве случаев принято брать за основу отрезок в 60-65 см. В особых случаях можно снизить этот показатель до 45-50 см, если пространство сильно ограничено, а для лестницы не предусматривается слишком частое её использование.

Для расчета вертикального шага по лестнице лучше всего воспользоваться специальной формулой:

Она основана на соотношении высоты и ширины ступени и горизонтального шага (в сантиметрах). Для произведения расчетов нужно суммировать двойную величину высоты ступени и её ширину. Одна из цифр в любом случае будет известна, а потому приравняв сумму к показателю горизонтального шага в установленных пределах можно определить неизвестный показатель.

Соотношение подступенка и проступи

Еще одним важным показателем является определение соотношения подступенка и самой ступени, а точнее, её проступи. Это позволяет максимизировать комфорт и безопасность спуска и подъема по лестнице такого типа, устанавливая оптимальный угол движения.

Конкретное соотношение для лестниц по типу «гусиный шаг» зависит от назначения постройки. Для общественных зданий, жилых домов, подвалов и открытых пространств оно просчитывается индивидуально.

Для жилых зданий соотношение подступенка и проступи обычно устанавливается на уровне 17:29 – 20:23. Такая пропорция действительна для межэтажных конструкций. Для хозяйственных и малоиспользуемых помещений можно изменить соотношение до 19:25 – 21:21.

При разработке схемы не забывайте оставить дополнительно место для установки перил и ограждений. Для произведения более точных расчетов можно воспользоваться специальными проектными программами или обратиться за помощью к специалисту.

Расчет основных показателей лестницы гусиный шаг
Правила и особенности расчета проектных данных лестницы гусиный шаг, как самостоятельно определить угол наклона, количество, размер и шаг ступеней.

Источник: vseolestnicah.ru

Расчет лестницы с гусиным шагом

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.

Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°.

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

sz — ширина ступени, [см],
m — высота ступени, [см].

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте.

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.

Расчет лестницы с гусиным шагом
Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.

Источник: 1polestnicam.ru

Самодельная лестница гусиный шаг: расчет и сборка

В каждом доме, в котором есть несколько этажей, необходимо устанавливать лестницу. Лестница гусиный шаг является удобным вариантом, который способен значительно сэкономить место. Ее невозможно спутать с другими конструкциями, она узнается по ступеням. У них особая форма, способная обеспечить комфортный подъем на второй этаж при значительной крутизне конструкции.

Схема установки ступеней на лестнице «гусиный шаг».

Существуют варианты конструкций данных лестниц. Форма ступенек одних бывает симметричной, половинчатой. Другой вариант — у ступеней форма, напоминающая крылья бабочки. Однако более часто применяют ступени, которые напоминают форму гусиных лап. Если подниматься по такой лестнице, то невозможно будет запутаться в очередности шагов, пропускать их.

Во время монтажа требуется делать ступени так, чтобы они не скользили. В этих целях можно применять специальный лак либо воспользоваться противоскользящими накладками. И не нужно игнорировать установку перил. Все это будет обеспечивать безопасный подъем.

Плюсы и минусы лестницы гусиный шаг

Если уменьшать размер данного элемента посередине, то это будет освобождать место для ступни. Человеку не нужно будет становиться на вышестоящую ступеньку носочком, чтобы затем с легкостью поднять ногу на следующую и не зацепиться ногой.

Благодаря такой форме ступени обеспечивается не столько комфорт, сколько безопасность перемещения. Так уменьшаются шансы скатиться вниз.

Это были плюсы данной конструкции. Теперь немного о минусах, на которые иногда можно закрыть глаза на фоне всех достоинств.

Первое — это некомфортный подъем. Нужно подниматься по очень крутой лестнице, да еще и не совсем естественным шагом. Из-за этого она и называется гусиный шаг.

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Конструкция лестницы

Модульная лестница имеет следующую конструкцию:

Несущий элемент. На него возлагается вся нагрузка. Это могут быть тетивы, или косоуры. Устройства на тетивах — это более воздушная модель. Хороши тем, что они не отнимают пространство в доме.
Ступени лестницы.
Стяжки — их применяют только в конструкциях, которые сделаны на деревянных косоурах. Они стягивают 2 несущих элемента и не позволяют им раздвигаться в стороны.
Балясины.
Перила.

Расчет лестницы

Если правильно сделать расчет лестницы гусиный шаг, то все минусы данной конструкции станут менее значительными.

Обозначения в расчетах:

Схема устройства лестницы “гусиный шаг”.

Н- промежуток между двумя ярусами,
j — высота подступенка,
e1 — глубина проступи в широкой стороне,
e2 — глубина проступи в узкой стороне,
k — общее количество ступенек,
E — конструкция в проекции,
E1 — длина лестничного проема.

Сделаем расчет по примеру. Самая главная формула расчета: 2j+e1 = 60-65 см.

Формула для комфорта применения: e1-j = 12 см. Расчет безопасности: e1+j = 46-50 см. E1 должно быть в промежутке 25-40 см, j — 12-22 см.

Расчет требуется начинать с неизменных показателей, в этом случае с промежутка между ярусами. Если промежуток между ярусами составляет 3 м, высота подступенка 17 см, тогда количество ступенек вычисляется следующим образом: k = H : j. Выходит значение 18. Глубину проступи e1 взять 29 см, поэтому e2 станет составлять 14,5 см. E нужно рассчитать следующим образом: E = k * e2 = 2,46 м.

Судя по этому расчету, длина помещения должна составлять 2,5 м. Для стандартной лестницы потребовалась бы длина в несколько раз больше.

Теперь расчет лестничного проема. Здесь нужно брать в учет безопасность. Чтобы не биться головой о перекрытие при подъеме, промежуток между перекрытием и ступенькой должен составлять от 2 м. В данном случае, если взять толщину перекрытия 20 см, то расстояние до пола будет составлять 2,8 м.

Схема устройство деревянной лестницы.

Во время подъема по лестнице нужно понимать, что каждый марш уменьшается на 17 см (значение высоты подступенка). На 4-й по счету ступени промежуток между данной ступенькой и перекрытием будет составлять: 2,8-0,17*4 = 2,12 м.

5-я ступенька уже не допускается, поскольку 4 ступени — это 58 см. Затем нужно сделать расчет лестничного проема: E1 = 2,46 — 0,58 = 1,88 м.

Ширина проема. Отступы с каждой стороны не должны составлять меньше 10 см. Когда ширина конструкции равна 80 см, тогда общая ширина для проема равняется 1 м.

Толщина ступенек. В этой ситуации толщина составляет 4 см. Взято это из стандартного значения 1/20 от ширины конструкции. У этой конструкции ширина 80 см, 17 ступенек, глубина 29 см на одной стороне, 14,5 см — на другой стороне, толщина ступенек составляет 4 см. Проем лестницы 1,88 * 1 (м2).

Сборка лестницы

Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:

электролобзик,
механический фрезер.

Для них нужно взять доску, толщина которой от 5 см, ширина — от 30 см. Наносится разметка и делаются вручную пазы для монтажа ступеней. Заранее нужно обработать и подрезать торцы досок.

Далее лобзиком и фрезером нужно сделать ступени. Важно, чтобы они были аналогичными.

Теперь можно начинать сборку своими руками. Вначале марши нужно вклеить в 1 косоур, на другую сторону надеть другой косоур. В работе нужно использовать клей. Чтобы достичь максимальной жесткости, после каждого метра под ступеньками устанавливают стяжки. Вид у них должен быть привлекательным, потому как они будут на виду.

Затем начинается монтаж своими руками. Нужно поставить лестницу туда, где она будет стоять, и фиксировать верх и низ надежными методами. Можно использовать кронштейны в форме буквы П.

В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.

Теперь вам стало известно подробнее о данной конструкции. Укрепилось убеждение, что она способна значительно сэкономить пространство в доме. Однако не забывайте о безопасности. Учитывайте все вышеописанные советы и инструкции. Это позволит вам использовать сделанную своими руками конструкцию безопасно. Расчеты помогут вам сделать все правильно. Надеемся, что мы помогли вам с обеспечением подъема в вашем доме на второй этаж. Желаем вам успехов в выполнении работ!

Самодельная лестница гусиный шаг: расчет и сборка
В каждом доме, в котором есть несколько этажей, необходимо устанавливать лестницу. Лестница гусиный шаг является удобным вариантом, который способен значительно сэкономить место.

Источник: stupenimaster.ru

Самостоятельный расчет лестницы гусиный шаг

В каждом здании или помещении, имеющем несколько уровней, обязательно устанавливается лестница. Виды подъемных конструкций и особенности их конструкций очень разнообразны. Их выбор зависит от назначения и габаритов помещения, условий эксплуатации и многих других факторов. Одной из самых оригинальных можно назвать лестницу, получившую название «гусиный шаг». Для того, чтобы по такой конструкции было удобно ходить, необходимо произвести правильный расчет лестницы гусиный шаг.

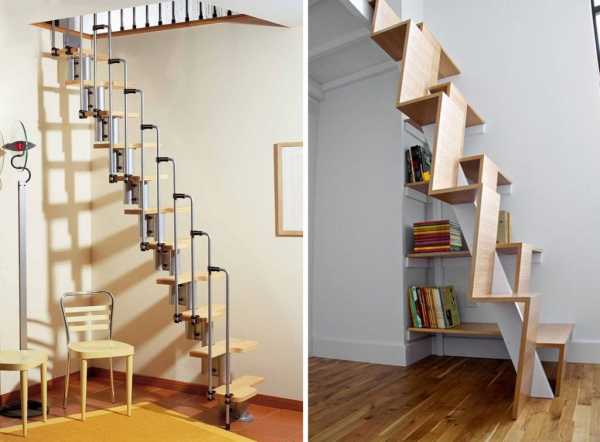

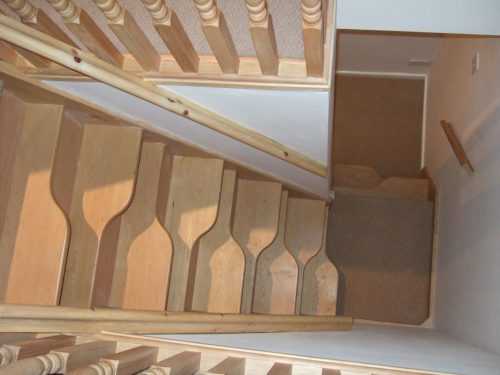

Как выглядит лестница гусиный шаг?

Особенности конструкции

Именно с походкой гуся сравнивают передвижение человека по такой конструкции. Форма ступеней в такой конструкции ассоциируется с крыльями мотылька или веслами, что дает им соответственные названия – мотыльковые или весельные. Для удобства передвижения по устройству закрепляются эти ступени поочередно, то широкой, то узкой своей стороной. Главное, правильно рассчитать ширину ступени. Подобные конструкции начали использовать еще несколько веков назад, и устанавливались они, в основном, в узких помещениях с необходимостью продолжительного подъема – башнях, колокольнях, мельницах.

В высоких, но достаточно тесных помещениях перемещение по лестнице может стать не просто некомфортным, но и весьма травмоопасным. Это обусловлено тем, что для размещения конструкции в таком ограниченном пространстве, придется увеличивать высоту ступенек и уменьшать ширину проступи. Соответственно, при спуске человеку придется практически прицеливаться, чтобы попасть ногой на каждую последующую ступеньку. Перемещение объемных грузов по таким ступеням тем более становится небезопасным и практически невозможным. Именно в таких непростых условиях устанавливаются изделия «гусиный шаг», как видно на фото. Они позволяют значительно сэкономить место, и, благодаря оригинальной форме ступеней, делают лестницу удобной и практичной. Дело в том, что человек, в основном, на ступень становится только одной ногой. Следовательно, именно для одной ноги должна быть предусмотрена удобная широкая проступь, а вот второй конец ступеньки можно сделать значительно уже. Следующая ступень должна предусматривать широкое пространство для второй ноги и так далее. Чередование ступеней позволяет не только существенно экономить место, но и прекрасно видеть при спуске каждую следующую ступень из выреза предыдущей.

Проектирование

При проектировании подобной лестницы нужно правильно рассчитать расположение первой ступени. Особенно это важно, если устройство поворотное. Чтобы человеку не пришлось делать дополнительных маневров, необходимо руководствоваться простым правилом: первая ступень широкой стороной должна быть направлена в противоположную сторону от поворота конструкции. То есть, если лестничный пролет поворачивает влево, первая ступенька должна быть установлена для правой опорной ноги.

Материал для лестниц «гусиный шаг» можно выбирать любой, как и для других лестничных конструкций. Это может быть:

Дерево,
Металл,
комбинация нескольких материалов.

Например, надежный металлический каркас в сочетании с оригинальными ступенями, сделанными своими руками из специального пластика, могут придать помещению неповторимую атмосферу. А если к этому добавить кованые ограждения или другие фактурные перила, изделие станет не просто функциональной конструкцией, а настоящим украшением дома.

Параметры конструкции

Лестницы с «гусиным шагом» чаще всего устанавливают для экономии места, поэтому придают им достаточно большой угол наклона – от 45º до 65º. При таком положении спуск и так весьма затруднен. Для повышения степени комфорта и надежности лестничной конструкции ступеньки имеют широкую проступь только на 1/2 или 2/3 от всей длины ступени. А дальше формируется прямой или косой срез, либо плавное скругление до минимального значения.

Исходя из размеров места и выбранного угла наклона, производится расчет количества ступеней и их геометрические параметры:

ширина ступени в месте, куда должна опираться нога, должна примерно соответствовать стандартной ширине обычных ступенек – около 300 мм. Хотя, конечно, для уменьшения габаритов этот параметр тоже урезают.
размер узкой части может варьироваться в зависимости от материалов, типа конструкции и дизайнерских решений.
подступенки практически не используются,
а вот вертикальное расстояние между ступенями несколько увеличивают по отношению к стандартному. Опытным путем определено, что наиболее комфортная высота ступенек равна 150 мм. Но, в условиях экономии места и при использовании лестниц типа «гусиный шаг», допускаются при расчете некоторые отклонения. Однако злоупотреблять этим не стоит, так как даже незначительное поднятие ступенек резко снижает уровень комфорта при дальнейшей эксплуатации изделия.

Подобная конструкция может применяться как для маршевых конструкций на косоурах или тетиве, так и для винтовых на центральной опоре и без нее.

Подведем итоги

Лестницы гусиный шаг считаются идеальным решением в помещениях, где для подъемной конструкции практически нет места, однако обустроить ее на второй этаж просто необходимо. Главное в этом случае, правильно рассчитать все параметры изделия, чтобы ходить по ней было удобно и комфортно.

Самостоятельный расчет лестницы гусиный шаг
Инструкция по расчету лестницы гусинный шаг при проектировании.

Источник: 2ladders.ru

Лестница гусиный шаг: экономия пространства и модный дизайн

Лестница гусиный шаг хорошо вписывается в любой интерьер вне зависимости от его стиля Лестницы бывают разных видов и конфигураций. Для того, чтобы определиться какая именно подойдёт для вашего помещения, нужно прежде всего учесть то свободное пространство, которое вы согласны на неё выделить. В среднем стандартная лестница занимает от 5 до 7 квадратных метров. И это довольно-таки многовато. Очень часто бывают случаи, когда места катастрофически не хватает и в таком случае своеобразной «палочкой-выручалочкой» может стать конструкция «гусиный шаг».

Готовая лестница утиный шаг: просто и доступно

Для того чтобы сделать действительно комфортабельную и безопасную лестницу, необходимо учесть и соблюсти ряд требований и правил. При этом должны строго учитываться такие параметры как высота и ширина ступеней, ширина данной лестницы и высота её прохода. Но не всегда для этого есть возможность, поэтому зачастую владельцы домов несколько отступают от этих условий и просят сделать для них лестничную конструкцию более компактной.

Готовую лестницу утиный шаг можно как приобрести готовую, так и сделать самостоятельно

Готовая лестница утиный шаг поможет вам быстро и просто справиться с поставленной задачей: обеспечит перемещение на второй этаж и займёт при этом минимальную площадь.

Конструкция утиный шаг имеет ступени особой формы. С двух сторон у ступеней такой лестницы различная ширина. Поэтому с непривычки взбираться по такой лестнице вначале покажется сложновато. Для этого вам придётся двигаться мелкими шагами, широко расставляя ноги при этом. Поэтому и название эта лестница имеет соответствующее.

Другие названия этой лестницы:

Мотыльковая лестница,
Бабочка,
Самба,
Лестница монаха,
Чёртова лестница.

Перемещение по лестнице утиный шаг придётся начинать всегда одинаково, с одной и той же ноги. Но после того как вы привыкнете к этой особенности, взбираться вверх и вниз покажется вам сущим пустяком.

Делаем правильный расчёт лестницы гусиный шаг

Если у вас очень мало места для установки лестницы на второй этаж – вас порадует тот факт, что стандартная лестничная конструкция гусиный шаг займёт всего 1.2 метра. Иногда можно найти неблагоприятные отзывы о лестнице гусиная лапка. Это прежде всего касается безопасности и удобства данной конструкции.

Сделав грамотный расчёт, лестница гусиный шаг не доставит вам каких-либо неудобств, и все её недостатки сведутся к минимуму.

Угол наклона лестницы гусиный шаг следует делать таким, чтобы по ней могли легко подниматься дети и люди пожилого возраста

Самым большим спросом пользуются деревянные лестницы подобной конструкции. Дерево доступно по цене, очень просто обрабатывается, красиво смотрится и отличается экологичностью. Но наряду с этим используется и металлическая, стеклянная, смешанная модель. Одной из особенностей такой лестницы является необычная форма ступеней.

Различают такие формы:

Ширину самой широкой части ступени необходимо вырезать приблизительно 30 см, при этом узкую часть необходимо сделать так, чтобы она не перекрывала нижнюю ступеньку. Средняя ширина мотыльковой лестницы около 70 см. А угол наклона составляет примерно 45-65 градусов.

Советы опытных мастеров: лестница утиный шаг своими руками

Если у вас есть хотя бы небольшой опыт работы с древесиной, то вы вполне можете сделать мотыльковую лестницу самостоятельно. Опытные мастера советуют для этих целей воспользоваться древесиной дуба, бука или лиственницы. Сорта других деревьев обладают куда меньшей прочностью.

Сделанная лестница утиный шаг своими руками – это гарантия качества, собственный дизайн и хорошая экономия средств.

Используя калькулятор и другие вспомогательные предметы, произведите расчёт, определив ширину лестницы, число ступеней, угол подъёма и размеры пролёта. Далее продумываем на чём будет лестница стоять – на косоурах или тетивах. Чаще всего выбирают второй вариант крепления. Размещаем ступеньки строго горизонтально, в шахматном порядке, чередуя узкую и широкую стороны.

Перед монтажом лестницу утиный шаг следует обработать лаком или специальной пропиткой

Нюансы изготовления мотыльковой лестницы:

Ступени делают из сухой доски около 36 мм толщиной,
Лестницу собирают на ровной поверхности, например, на полу,
Тетиву на ступеньках закрепляют с помощью деревянного молотка,
В нескольких местах под ступенями устанавливают деревянные или металлические тяжи,
Лестницу ставят на выделенное место, низом упирая в опорный брус, а верхом – в пазы, выполненные в балке перекрытия,
Перила изнутри крепят саморезами.

По сравнению с классической лестницей подниматься или спускаться по такой конструкции более рискованно. Поэтому обезопасьте себя: поставьте надёжные и удобные перильные ограждения и обязательно сделайте в области лестницы хорошее освещение.

Деревянная лестница утиный шаг: чертёж конструкции

Больше востребованы деревянные одномаршевые лестницы подобной конструкции. Но возможны и варианты где используется металлическая опора. Чтобы сделать мотыльковую лестницу своими собственными руками в начале нужно строение опор хорошо продумать. Предпочтительно используются деревянные тетивы. Это длинные доски, в которые потом врезаются ступени.

Лестница утиный шаг, чертёж которой вам подскажут специалисты, может быть под силу даже новичку, а её необычный вид в итоге станет украшением вашего интерьера.

Найти чертеж лестницы утиный шаг можно в интернете и для удобства распечатать на принтере

Если пустить в дело металлический каркас, опоры ставятся из швеллера, балки или трубы. Зачастую это центральная опора, к которой впоследствии крепятся основания ступеней, ведущих на второй этаж. В этой конструкции основная нагрузка идёт не на центр, а на края. Чем шире сама лестница, тем больше её плечо, и тем сильнее нагрузка на точку крепления. Поэтому очень повышенные требования должны быть к надёжности узлов.

Детали конструкции утиный шаг:

Тетивы или косоуры (несущие элементы),
Ступеньки и крепежи,
Добавочные стяжки,
Балясины и перила.

Если внимательно изучить чертёж такой лестницы, то можно заметить, что её проектирование повторяет расчёты обычной конструкции с прямым маршем. Помните о том, что перила для такой конструкции строго обязательны, но, если лестница находится у стены можно сделать их лишь, с одной стороны.

Если вам сложно делать расчёты лестницы самостоятельно, вы можете воспользоваться онлайн помощниками в интернете или рассмотреть таблицы, где указаны верные соотношения различных параметров лестницы. У конструкции утиный шаг угол наклона очень большой, поэтому, заботясь о собственной безопасности, на завершающем этапе подумайте о противоскользящих элементах на ступени.

Лестница гусиный шаг: экономия пространства и модный дизайн
Лестница гусиный шаг поможет максимально сэкономить необходимое пространство и, при грамотном её оформлении, достойно подчеркнёт дизайнерский дух владельца.

Источник: kitchenremont.ru

luchielestnicy.ru

Лестница гусиный шаг расчет — Всё о лестницах

Расчет основных показателей лестницы гусиный шаг

Особенности конструкции

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Преимущества лестницы «гусиный шаг»:

возможность использования на ограниченном пространстве;
оригинальный дизайн;
удобство использования;
безопасность;
экономия материалов.

Угол наклона

Благодаря необычной форме ступеней угол наклона может быть значительно больше, чем у традиционной лестницы

Расположение и размер ступеней

Схема ступеней лестницы гусиный шаг

Длина шага

Для расчета вертикального шага по лестнице лучше всего воспользоваться специальной формулой:

Соотношение подступенка и проступи

Расчет лестницы с гусиным шагом

Особенности лестниц с гусиным шагом
Необходимые формулы
Необходимые соотношения

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Особенности лестниц с гусиным шагом

Схема устройства лестницы “гусиный шаг”: 1 – тетивы; 2 – ступени; 3 – шипы для крепления ступеней; 4 – дополнительные металлические стяжки; 5 – балясина; 6 – перила.

Главная их особенность – форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема – 50-70°.

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, – взяться за поручни, а второе – поскорее спуститься по ней.

Вернуться к оглавлению

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

sz – ширина ступени, [см];
m – высота ступени, [см].

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Вернуться к оглавлению

Необходимые соотношения

Самодельная лестница гусиный шаг: расчет и сборка

Схема установки ступеней на лестнице «гусиный шаг».

Плюсы и минусы лестницы гусиный шаг

Размеры лестницы «гусиный шаг».

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Конструкция лестницы

Модульная лестница имеет следующую конструкцию:

Несущий элемент. На него возлагается вся нагрузка. Это могут быть тетивы, или косоуры. Устройства на тетивах — это более воздушная модель. Хороши тем, что они не отнимают пространство в доме.
Ступени лестницы.
Стяжки — их применяют только в конструкциях, которые сделаны на деревянных косоурах. Они стягивают 2 несущих элемента и не позволяют им раздвигаться в стороны.
Балясины.
Перила.

Расчет лестницы

Обозначения в расчетах:

Схема устройства лестницы “гусиный шаг”.

Н- промежуток между двумя ярусами;
j — высота подступенка;
e1 — глубина проступи в широкой стороне;
e2 — глубина проступи в узкой стороне;
k — общее количество ступенек;
E — конструкция в проекции;
E1 — длина лестничного проема.

Сделаем расчет по примеру. Самая главная формула расчета: 2j+e1 = 60-65 см.

Расчет требуется начинать с неизменных показателей, в этом случае с промежутка между ярусами. Если промежуток между ярусами составляет 3 м, высота подступенка 17 см, тогда количество ступенек вычисляется следующим образом: k = H. j. Выходит значение 18. Глубину проступи e1 взять 29 см, поэтому e2 станет составлять 14,5 см. E нужно рассчитать следующим образом: E = k * e2 = 2,46 м.

Схема устройство деревянной лестницы.

Сборка лестницы

Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:

электролобзик;
механический фрезер.

Схема размеров лестницы.

Далее лобзиком и фрезером нужно сделать ступени. Важно, чтобы они были аналогичными.

В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.

Видео про устройство и изготовление лестницы»утиный шаг» (второе название «гусиный шаг»).

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnicy-gusinyj-shag.html, http://1polestnicam.ru/raschet/lestnicy-gusinyi-shag.html, http://stupenimaster.ru/lestnitsyi/lestnica-gusinyj-shag.html

lestnica-mpl.ru

особенности конструкции, расчет и сборка

При обустройстве частного дома нередко возникает потребность сооружения лестничной конструкции, которая не оказывала бы значительной нагрузки непосредственно на перекрытия и занимала достаточно мало места. В таких ситуациях выполняется сооружение модели винтовой формы либо своими руками создается оригинальная и устойчивая лестница «гусиный шаг». Последняя получила столь необычное название по манере передвижения человека по ней. Строение выглядит забавно и достаточно необычно.

Описание лестницы «гусиный шаг»

Ступени лестницы «гусиный шаг» характеризуются особой формой: с обеих сторон имеют разную ширину, могут располагаться как на тетивах, так и на косоурах, больцах. Сам же лестничный марш бывает либо прямым, либо поворотным. Устанавливается преимущественно для выхода на второй этаж, мансарду или чердак.

Ступени такой лестницы поочередно сужаются и расширяются, что позволяет уменьшить размеры марша, обеспечив при этом удобство при передвижении. Немного привыкнув, человек легко передвигается по ступеням мелкими шагами, при этом широко расставляя ноги. По этой причине лесенка и получила свое название.

Перемещение по конструкции всегда начинается с одной и той же ноги, поэтому, привыкнув, человеку будет казаться пустяком взобраться наверх или спуститься вниз.

Схема движения по лестнице

Использование такой лестницы дает возможность сэкономить до 70% площади 1-го этажа. При постоянном проживании, сооружение с такими ступенями применяется в качестве вспомогательного. Чаще всего встречается на даче или в небольших коттеджах, предназначенных для непостоянного или сезонного проживания.

Такая лестница впишется даже в самое тесное помещение

Изготавливается лестница преимущественно из дерева, хотя допустимо использовать и другие материалы. Из древесины намного проще выпилить ступени нужной формы и размера, а также закрепить их на основании.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Самодельная лестница ничем не уступает готовым модульным решениям

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

При использовании дерева ступени и все остальные составляющие перед установкой должны быть обработаны антипиреном и средствами, гарантирующими защиту от влаги и плесени.

Расчет лестницы

По своей конструкции лестница со ступеньками «гусиный шаг» очень уступает по показателям безопасности и удобства перед другими типами сооружений. Однако, правильная проектировка и серьезный индивидуальный подход помогут устранить возможные пробелы и недостатки.

При разработке чертежа важно быть внимательным и учитывать некоторые нюансы, которые могут изменяться, исходя из индивидуальных предпочтений. Речь идет о следующем:

На начальном этапе расчетов нужно определить высоту, на которой будет находиться конечная часть лестницы по отношению к полу. Благодаря этому значению можно получить количество ступенек и рассчитать их размер.

Глубина проступи более широкой части должна быть в 2 раза больше ширины узкой части каждой ступени.

Оптимальной толщиной ступенек считается 20 часть от ширины лестницы.

Лестничный проем предпочтительно делать не менее 2 м, это поможет исключить возможность ударения головой во время передвижения.

Рассчитывая угол наклона лестницы не стоит забывать, что по ней будут ходить дети и пожилые люди.

Пропорции общей ширины лестницы к ширине ступенек высчитываются из расчета 1 к 20.

При расчете материала сразу видно, что количество составных элементов намного меньше, чем требуется на другие типы лестниц.

Расчеты лестницы гусиный шаг нужно проводить особенно тщательно, внимательно делая все замеры. Для этого предпочтительно использовать калькулятор, что позволит получить более точные и правильные данные. Следуя правилам, в конечном итоге получится комфортная лестница с удобными ступенями, а все недочеты будут незначительными.

Пример чертежа лестницы с размерами

Самостоятельная сборка

При желании собрать лестницу своими руками, необходимо руководствоваться рекомендациями из пошаговой инструкции:

1. Первым делом, стоит определиться с типом древесины. Для деревянной лестницы преимущественно использовать массив дуба, лиственницы или бука. Такой материал, как сосна, относится к мягким сортам и не предназначен для сильных нагрузок, поэтому этот вариант лучше не использовать.

Используемый материал должен пройти тщательную сушку, иметь ровную поверхность, без сучков и зазоров.

2. На втором этапе следует решить, что станет основой гусиного шага – косоуры или тетивы. Так как пошаговая инструкция рассматривается на примере из практики, для статьи выбран вариант с тетивой. При высоте потолка 3 м используется брус шириной 30 см. Длину нужно рассчитать, используя теорему Пифагора.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

3. Далее делается разметка тетивы по размещению ступеней. Чтобы избежать возможного травмирования, ступени должны быть строго в горизонтальном положении. Чтобы получить одинаковые несущие, располагать их под ступеньки нужно в том случае, если первая тетива уже размещена и проделаны пазы для ступенек. После этого необходимо скопировать все данные с первой на вторую.

Лестница имеет такое название по причине подражания настоящему гусиному шагу, поэтому ступени «гусиные лапы» чередуются.

4. Приступаем к выполнению пазов в тетиве. Для этого вам понадобится фреза. Чтобы ступени надежно зафиксировались, пазы должны иметь глубину 2,5 см.

5. Теперь дошла очередь до изготовления ступеней. Для этого берется брусок, на который наносятся необходимые разметки. После ступеням придается нужная форма. Для распила удобнее использовать электролобзик. Не забудьте обработать готовые элементы наждачной бумагой.

6. Сборку лестницы лучше выполнять на ровной плоскости, хорошим вариантом станет пол. Первую тетиву следует укладывать вверх пазами, при этом пазы смазываются клеем и в них вставляются ступени. Когда все зафиксировано, наверх конструкции укладывается вторая тетива, таким образом, гусиный шаг практически готов.

7. С целью повышения устойчивости и прочности конструкции применяются стяжки. Их монтаж осуществляется в 3 или 4 местах тетивы, элементы могут быть деревянными или металлическими.

8. Полностью собранное и готовое к монтажу лестничное сооружение фиксируется на нижнем опорном брусе. Ранее важно проверить, чтобы верхняя часть тетив попадала в подготовленные прорезанные углубления в перекрытии. Закрепление производится с использованием анкерных болтов.

На каждом этапе важно проверять горизонтальность фиксации. С целью повышения безопасности, ступеньки лестницы «гусиный шаг» рекомендуется оборудовать перилами, что обусловлено значительным углом наклона сооружения.

Следуя пошаговой инструкции, можно в короткие сроки сделать прочную и надежную конструкцию. Важно правильно рассчитать все параметры, как указано в содержании статьи, чтобы, поднимаясь или опускаясь, не ощущать дискомфорта. При соблюдении всех условий изготовления, монтажа и эксплуатации, столь оригинальная и непростая модель станет безопасным и удобным элементом на второй этаж, мансарду или чердачное помещение.

Изготовление лестницы на примере мастеров (2 видео)

Варианты готовых решений (40 фото)

dekormyhome.ru

Лестница Гусиный шаг: фото, расчет, отзывы

Одним из самых необычных вариантов решения проблемы с площадью и перемещением между этажами в частных домах является постройка лестницы гусиный шаг. Особенность конструкции изготовления такой лестницы заключается в конфигурации ступеней, а точнее в их размещении. Гусиный шаг часто делается под углом в 45º, но можно встретить и варианты, которые поднимаются под 70º. При решении жилищной проблемы следует избегать использования «гусиного шага» как основной лестницы из-за определённого неудобства при использовании.

Важно! Лестница, выполненная в стиле Гусиный шаг – это модульная лестница.

Для полноты восприятия советую ознакомиться с таким видео:

Универсальным является и возможность подбора материала, из которого будет сделан гусиный шаг. Так, благодаря простоте обработки лидерство удерживает исполнение из дерева. Для эстетической красоты могут применяться металл или стекло. Конструкция гусиного шага состоит из таких деталей:

несущие элементы;
дополнительные стяжки;
крепления и ступени;
балясины;
перила.

Расчеты лестницы «Гусиный шаг»

Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:

Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:

Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.

Пошаговое руководство по сборке лестницы

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы.

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

«Гусиный шаг» — отзывы

Вот и подходит статья к концу. Для тех, кого построение такой лестницы всерьез заинтересовало, будет полезно ознакомиться с отзывами людей, которые уже имеют опыт строительства таких лестниц:

«В целом лестницей доволен, но из-за большого уровня наклона, скользкую древесину ступенек пришлось дополнительно укрыть лаком и противоскользящими накладками».

«Гусиный шаг предоставляет из себя очень интересную архитектурную задумку, но для безопасности следует хорошо за ней следить: никакой пролитой воды или мокрых шлепок. А использовать её в качестве главной входной лестницы – боже упаси, такое делать!»

«Опасность, про которую любят поговорить, возможна, конечно. А где её нет? Но если размеренный спуск, а также безопасные параметры самой лестницы – то почему бы и не реализовать? А в целом – сами решайте. Если любите держать осанку и не боитесь высоты – то можете и построить».

«Ну, опасность есть, но если носится как угорелый, то для вас любая лестница может стать смертельной, любезный. А вы что ожидали? Из своего опыта могу добавить, что подъём по ней не так… неповторим, как спуск. А вы вообще знаете, откуда они пошли? Они же так-то ещё со средневековья со всяких зданий вроде мельниц, где людям часто приходилось спускаться со значительным грузом вроде мешка муки. Поэтому для легкости и строили их. Если хотите незабываемых чувств – то стройте. Но как по мне, есть и другие, более комфортные варианты»

bouw.ru

Лестница гусиный шаг своими руками

В домах с небольшими комнатами обычно устанавливают малогабаритные лестницы на второй этаж. Конструкции такого типа должны быть не только компактными, но и безопасными. К таким изделиям относится лестница «гусиный шаг». Она имеет увеличенный угол наклона. Кроме того, ступени в ней имеют срез на одну сторону. Это необходимо для сохранения площади пола, на который устанавливается конструкция.

Подъем и спуск по лестнице «гусиный шаг» имеет свои нюансы. Это обусловлено тем, что одна из частей каждой ступени имеет меньшую ширину, чем вторая. Вставать нужно только на одну из сторон такой приступки. Монтаж конструкции «гусиный шаг» позволяет экономить порядка 70% пространства первого этажа. Обычно в домах круглогодичного использования подобные конструкции используются как дополнительные.

Описание лестницы

Лестницы подобного типа имеют прямой или поворотный тип конструкции. Их устанавливают на тетивы, больцы или косоуры. В последнем случае каждая ступень опирается на выступы в балках, которые под нее выпилены. Лестница «гусиный шаг», как на фото ниже, монтируется на косоуры необычного строения. Профили выступов отличаются, поэтому изготавливаются они по лекалу, которое подготавливается заранее.

В случае выбора тетивы за основу лестницы степени монтируют в специальные пазы на боковых балках. Размер углублений должен составлять 20-30 см. Разметка пазов производится по шаблону. При этом важно помнить, что их необходимо чередовать, ведь ступени с каждой стороны имеют различную ширину.

Важно! Чтобы лестница на тетивах была прочной, ее необходимо стянуть металлическими тяжами, которые находятся под ступенями. На тетивы устанавливают перила.

Нагрузку при эксплуатации ступени могут принимать на себя больцы. Эти самонесущие элементы конструкции стягивают ступени. Для самостоятельного создания такой лестницы требуется большой опыт и сложный проект.

Для ступеней используют древесину дуба, хвойных пород и бука. Эти элементы конструкции делают шириной от 36 мм. Широкая часть должна иметь ширину 30 см. Размер узкой части выбирается в соответствии с наклоном лестницы. При этом узкий элемент не должен перекрывать ступеньку, находящуюся снизу. Однако она должна иметь достаточную прочность, чтобы ее можно было установить на опоры.

Совет! Не следует делать ступени слишком широкими. Это позволит при подъеме не тратить лишние силы на большие шаги.

Место установки

Построить лестницу «гусиный шаг» не составит труда, если все подготовительные работы выполнены правильно. Преимуществом таких конструкций является возможность подбора оптимального размера ступеней даже при большой высоте лестниц. При установке таких изделий можно максимально сэкономить пространство первого этажа. Нередко лестницы «гусиный шаг» устанавливают на входе в мансардное помещение.

Существенным недостатком таких лестниц является сложность передвижения по ним пожилых людей и лиц с ограниченными возможностями. Кроме того, безопасность подобных изделий несколько ниже, чем в случае с полноценными конструкциями.

Расчет лестницы

Рассчитывают размеры лестницы «гусиный шаг» практически так же, как и конструкции обычной формы. Ступеньки оставляются стандартной ширины – 30 см в широком участке и 15 – в узком. Оптимальный шаг между ступеньками – 15-20 см. При правильном расчете лестницы «гусиный шаг» такая конструкция окажется безопасной. Если устраивается изделие с поворотом, между пролетами лучше сделать небольшую площадку. Это обеспечит простой и безопасный подъем.

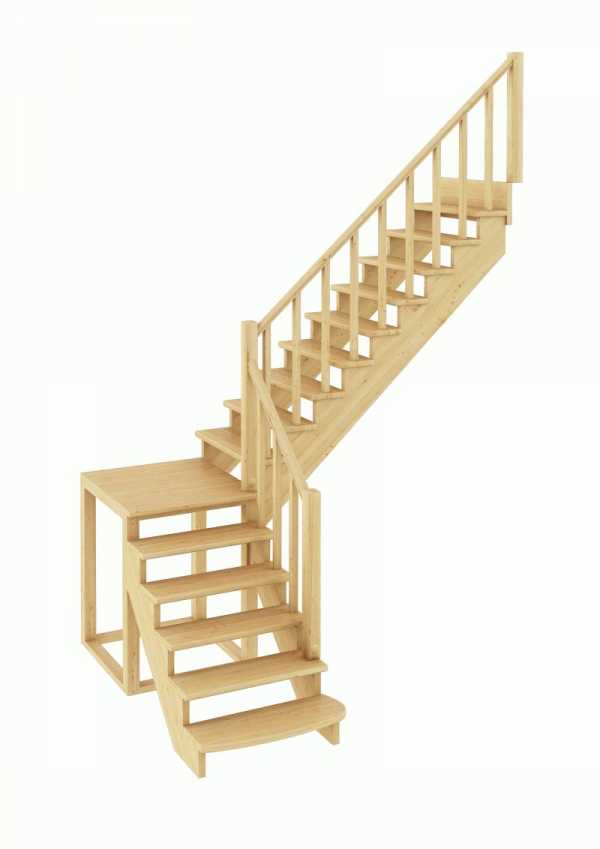

При создании поворотной конструкции без платформы следует на повороте выполнить обычные ступени, которые будут иметь ширину платформы не меньше 27 см. При этом безопасность поворота будет гарантирована. При этом каждая ступень должна располагаться на каждые 45 градусов.

Важно! Если сделать правильный чертеж лестницы «гусиный шаг», все недостатки конструкции будут сведены к минимуму.

По чертежу, который включает горизонтальную проекцию, вполне понятно, что расчет схож с проектом конструкции, имеющий только один марш. Глубина проступи выполняется равной глубине гусиной ступени на узком участке. Следование таким советам позволит создать прочную конструкцию.

При расчете конструкции следует применять различные величины:

H – эта буква означает расстояние, на котором находятся друг от друга этажи, соединяемые лестницей.
J – так будет называться высота одной ступеньки.
e1 – это глубина ступеньки, которая измеряется в ее широком участке.
e1 – глубина ступени, выполняемая в ее узкой части.
E – под этим символом подразумевается горизонтальная проекция конструкции на первый этаж.
k – число ступенек, установленных на лестницу.
E1 – этой буквой обозначается длина проема лестницы.

Для безопасности и удобства эксплуатации лестницы «гусиный шаг» следует во время составления проекта рассчитывать необходимые показатели согласно требованиям СНиП и ГОСТ. Для этого нужно соблюдать несколько формул:

2j + е1 = 60-65 см – такая формула является базовой;
е1 – j = 12 см – при использовании в расчете конструкции — это выражение можно обеспечить удобство ее эксплуатации.
е1 + j = 46-50 см – по этой формуле можно сделать максимально безопасную лестницу.

Глубина проступи должна быть выполнена в диапазоне 25-40 см. Подступенок лучше сделать высотой от 12 до 22 см. чтобы выбрать точное значение, стоит обратиться к специально разработанной таблице:

При расчете лестничного проема следует учесть, что расстояние от потолка до ступеньки должно быть около 2 м. Для удобства эксплуатации лестницы необходимо увеличить ширину проема на 10 см с каждого бока. Это понадобится для комфортного удерживания за перила. Увеличение проема тоже нежелательно. Это может обернуться серьезными теплопотерями. Толщина ступеней выбирается в районе 1/20 от ширины лестницы.

Для уменьшения общей длины лестницы необходимо увеличить размер проступи до о25 см. Благодаря этому подъем по лестнице будет менее комфортным, однако места будет сэкономлено немало. Необходимо придерживаться крайних значений, не выходя за их пределы. Это позволит повысить безопасность использования лестницы.

Технология изготовления

Лестницу можно соорудить своими руками, если имеются хотя бы минимальные навыки работы с деревом. Простая конструкция выполняется по заранее созданному чертежу. Не следует менять размеры деталей в ходе работы. Чтобы конструкция получилась безопасной и практичной, нужно заранее создать точный чертеж. Для этого замеряется пространство, где она будет установлена и определяется ширина лестницы «гусиный шаг».

Важно! Еще нужно установить требуемый угол подъема конструкции, число ступеней и размеры пролета. При отсутствии навыков проектировщика подойдет уже составленный чертеж. Перед работой в нем необходимо разобраться.

Изготовление опорных балок

Нередко для малогабаритных домов выбирается конструкция лестницы небольших размеров. Обычно она изготавливается тетивной. Это означает, что ступени будут опираться на тетивы. Для их изготовления выбирается толстая струганная доска. Она должна иметь оптимальную влажность. Толщина доски составляет 60 мм. Элементы должны иметь ширину 30 см. необходимо, чтобы угол наклона находился в пределах 45-60 градусов. Длина каждой тетивы при этом должна соотноситься с высотой потолка.

После сушки и шлифовки досок на них наносят разметку. Сначала ее выполняют на картонном лекале. Размечая очертания конструкций непосредственно на древесине, помните, что ступени будут чередоваться узкой и широкой сторонами. Крепление ступеней происходит при помощи пазов, которые вырезают фрезером. Чтобы увеличить точность работ, следует сначала выполнить МДФ шаблон с рейкой и пазами. Это обеспечит прочное соединение шаблона на доске под необходимым углом.

Создание ступеней

Чтобы ступени были прочными, древесину для них необходимо предварительно просушить. Обычно для таких элементов выбирается сосна. Минимальная толщина доски для ступени – 35 мм. Доска отрезается по ширине. Передний угол срезается по прямой при помощи лекала. Затем срез материала зачищается шлифмашинкой. Это сделает лестницу более привлекательной и безопасной. На нижней ступени срезы не делают.

Лестницы «гусиный шаг» производятся не только из дерева, но и из металла. После монтажа косоура сборной конструкции на него крепят каркас из металла. Гораздо большее давление при эксплуатации оказывается не на центр, а на края ступеней. По этой причине ширина конструкции влияет на плечо и нагрузку на место крепления. Такие показатели пропорционально увеличиваются. Ступени закрепляются только после корректирования положения уровнем.

К ступенькам «амба», которые устанавливаются на конструкцию из косоуров, разметка выполняется двумя лекалами. Одно из них имеет форму прямоугольного треугольника. Первый катет в нем равен высоте ступени. Второй представляет собой глубину каждой ступеньки в ее широкой части.

Другое лекало изготавливается в форме прямоугольного треугольника, у которого катеты равняются высоте проступи и глубине узкой зоны ступени. Стоит помнить о необходимости чередовать вырезы. Разметка начинается на первом косоуре. На нем же применяется первое лекало. Второй косоур необходимо размечать с использование другого. Если следовать этим советам, получится соорудить прочную и долговечную лестницу, не имея профессиональных навыков.

Сборка конструкции

Собирается лестница на ровной площадке. Сборку начинают с укладки первой тетивы пазами кверху. Затем в них устанавливаются ступени. Стыки следует обработать герметиком, предназначенным для дерева. Сверху на ступени монтируют следующую тетиву. Затем ступени помещают в пазы. Тетива фиксируется молотком из дерева.

Установка тяжей

Под нагрузкой ступени гнутся, а затем снова принимают первоначальную форму. Создаваемые усилия способствуют раздвижению тетив. Для исключения такой ситуации стоит под ступенями в 3-4 местах установить тяжи из дерева или металла. Если выбран первый вариант, для тяжей подготавливаются сухие бруски. Их необходимо вставлять в специальные пазы сквозного типа. Концы необходимо расклинить при помощи стальных клиньев.

Металлические тяжи являются шпильками определенного размера. В тетивах для них следует высверлить отверстия определенного диаметра. Затем тяжи скрепляются гайками и закрываются декоративными деталями.

Монтаж лестницы

Лестница устанавливается на заранее подготовленное место. Она должна упираться нижним концом в опорную конструкцию. Ее верхние края фиксируются в пазах балки перекрытия. Опорный брус на полу фиксируется анкерами. Для подобной конструкции необходимо установить прочные перила. Это позволит повысить безопасность жильцов. Перила должны выдерживать серьезные боковые нагрузки. Особое внимание уделяется местам крепления ограждения лестницы.

Столбы опор устанавливают на пол в подготовленные пазы. Их необходимо закрепить с использованием шпилек. Рейки или балясины монтируют к верхней или боковой части тетивы на саморезы. Перила стоит фиксировать крепежными элементами изнутри.

Отделка лестницы

Обычно лестница «гусиный шаг» отличается крутой формой. Это объясняет, почему ступени следует делать с нескользящим покрытием. Хорошим вариантом выступает отделка лестницы некоторыми ЛКМ с закреплением на ступеньках нескользящих накладок. В качестве такого материала может использоваться ковролин. Краска наносится на каждый деревянный элемент лестницы. Перед этим их шлифуют и очищают от пыли. Если на древесине имеются следы от крепежных элементов, их необходимо закрыть при помощи герметика. Дерево может приобрести любой оттенок, главное – правильно выбрать покрытие. Обычно для этой цели выбирается колер или морилка. После нанесения покрытие должно хорошо высохнуть.

Лестницы «гусиный шаг» представляют собой довольно компактные конструкции. Подобные изделия отлично смотрятся во многих интерьерах. Они не занимают много пространства. Однако устанавливать их в домах, где хозяева живут постоянно, не рекомендуется. Особенно это касается семей, в которых есть маленькие дети или пожилые люди. Им будет очень неудобно перемещаться по такой конструкции. Поэтому подобные лестницы могут устанавливаться временно, или в небольших домах.

Выводы

Лестница «гусиный шаг» представляет собой удобную и компактную конструкцию, которая устанавливается в домах небольшой площади. Перед ее созданием понадобится составить точный чертеж. Это нужно, чтобы исключить ошибки при вырезании отдельных элементов лестницы. Каждая ступень имеет широкую и узкую часть. Их размеры выбираются в зависимости от наклона и размеров конструкции. Лестница «гусиный шаг» в домах для постоянного проживания обычно устанавливается на чердак.

Для правильного расчета размеров конструкции следует воспользоваться специальными формулами. Это позволит сделать лестницу удобной и безопасной. При соблюдении всех правил работ даже неопытный домашний мастер сможет сконструировать такое изделие.

Отправить комментарий

2proraba.com

фото, расчет, плюсы и минусы, пошаговая инструкция как сделать своими руками

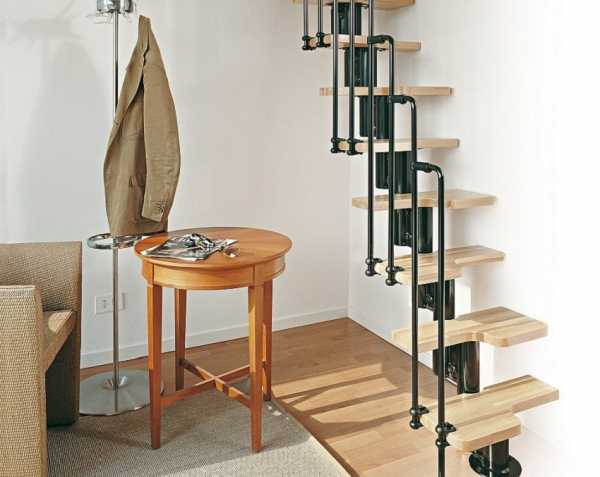

Двухэтажные малогабаритные дома не позволяют создавать полноценную лестницу из-за дефицита квадратных метров. Своеобразным решением подобной проблемы станет компактная конструкция, под названием «Гусиный шаг». Лестница имеет увеличенный наклон и односторонне срезанные ступени, как видно на фото. Учитывая срезанную форму, передвижение по лестнице возможно только при соблюдении определенной схемы.

Использование подобной конструкции позволяет сэкономить не менее 30% полезного помещения первого этажа. Лестница наиболее востребована в домах, предназначенных для временного проживания, в жилых строениях ее используют как дополнительную.

Особенности конструкции

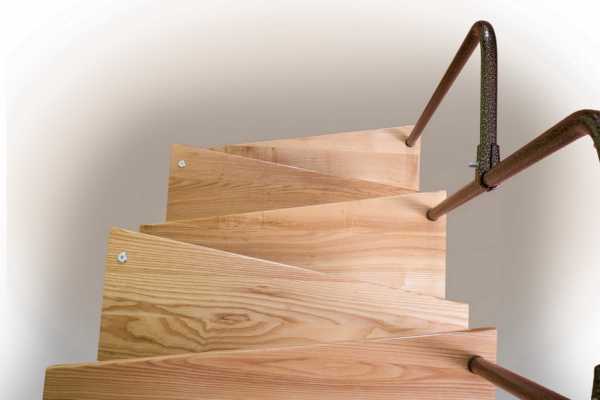

К основной особенности следует отнести вид ступенек, которые кардинально отличаются от привычного варианта. Ширина проступи изменяется по всей ее длине, постепенно расширяясь и сужаясь. Это значительно уменьшает размеры марша, сохраняя удобство перемещения. Благодаря специфике конструкции и своеобразному способу передвижения ее назвали «гусиной лестницей».

Внимание! Хотя в изготовлении конструкции используется преимущественно древесина, применение других материалов не исключается.

Изделие содержит следующие детали:

несущие элементы;
ступеньки;
дополнительные стяжки;
перила;
крепления;
балясины.

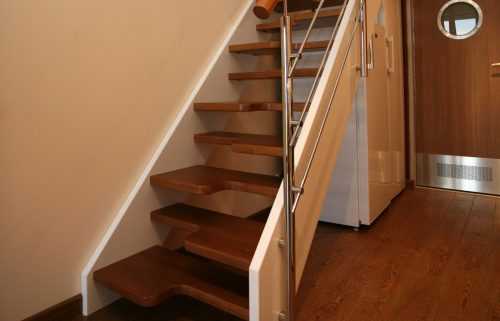

Исполнение из древесины значительно облегчает обработку элементов и сборку конструкции. Такие лестницы могут быть как поворотными, так и прямыми, на больцах, тетивах или косоурах. Использование последнего варианта предусматривает установку ступеней на выступы, специально пропиленные в несущей балке. При этом перила фиксируются непосредственно на ступенях. Учитывая, что косоуры обладают достаточно сложной конфигурацией, для их изготовления необходимо подготовить лекалу.

Подобную лестницу без особых усилий может сделать самостоятельно даже новичок

Вариант с тетивами предусматривает монтаж ступеней в специальные пазы, прорезанные на боковых балках. Глубина их должна быть не менее 20, но не более 30 мм. Выполняя разметку пазов по шаблону, следует помнить о необходимости чередования широких и узких сторон ступеней. Для увеличения прочности, конструкцию стягивают деревянными либо металлическими тяжелями, которые располагаются под ступеньками. Крепление перил осуществляется на тетивах, попутно примеряя и подрезая балясины.

Больцами называются самонесущие элементы, которые стягивают ступеньки, принимая на себя нагрузку. Это довольно сложная конструкция, и спроектировать ее самостоятельно практически невозможно.

При изготовлении ступенек используется древесная доска, толщина которой должна превышать 35 мм, а ширина – 30 см. Учитывая особую конструкцию лестницы, ее общая ширина не должна превышать 80 см.

Преимущества и недостатки

Чтобы осмыслить достоинства подобного сооружения, необходимо ознакомиться с его преимуществами:

компактность – благодаря увеличенному углу наклона занимает значительно меньше места;
безопасность – несмотря на необычную конфигурацию и миниатюрные размеры, обладает достаточной безопасностью при грамотном конструировании;
удобство – великолепный обзор ступеней обеспечивает комфортное перемещение;
простота изготовления – подобную лестницу без особых усилий может сделать самостоятельно даже новичок;
необычный вид – способна стать основным украшением помещения, придав ему особенный стиль.

Среди недостатков следует выделить необходимость соблюдения последовательности шага и неудобство перемещения габаритных грузов.

Хотя в изготовлении конструкции используется преимущественно древесина, применение других материалов не исключается.

Нюансы конструкции

В загородных многоуровневых особняках, для перемещения между этажами, можно вместо большой стандартной лестницы соорудить «Гусиный шаг». Она позволит сэкономить не только площадь дома, но и средства его владельцев. Используя подходящие инструменты, каждый мужчина сумеет самостоятельно сделать подобную лестницу. Начиная работу, необходимо учитывать следующие нюансы:

изучив характеристики лестницы, нужно определиться с помещением, в котором она будет целесообразна;
отдавая предпочтение винтовой конструкции, потребуется надежная центральная опора;
наилучшим местом расположения лестницы является средина комнаты.

Внимание! Следует понимать, что функциональность не является единственным преимуществом лестницы «Гусиный шаг». Конструкция должна вызывать восхищение, привлекая внимание. Подобные модели становятся украшением интерьера.

Учитывая, что лестница занимает немного места, она станет отличным вариантом для небольших домов. Конструкция изделия может иметь различные виды:

симметричные ступени – расположены относительно друг друга так, что конец одной ступени, становится началом следующей;
мотыльковые ступени – выполнены в виде бабочки;
утиные лапки – наиболее востребованная разновидность.

Выбрав конкретную модель, следует провести грамотные подготовительные расчеты, составив необходимые чертежи. Это поможет просчитать расход материала и спрогнозировать возможные недочеты.

Установка перил и балясин на лестнице «Гусиный шаг» является необходимой мерой предосторожности

Составляем чертеж

Учитывая, что конструкция лестницы удобством не отличается, придется позаботиться о дополнительной безопасности. Это могут быть специальные покрытия или материалы, предотвращающие скольжение. Изделие можно сконструировать по готовому чертежу или разработать индивидуальный проект самостоятельно. При наличии определенных навыков, можно создать совершенно уникальную лестницу.

Для проведения расчетов потребуются следующие параметры:

высота до потолка от пола;
глубина ступеней, с учетом разницы в ширине;
высота ступеней;
длина пролета лестницы;
количество ступеней.

Формулы, которые могут потребоваться при расчетах, можно отыскать в ГОСТе. Установка перил и балясин на лестнице «Гусиный шаг» является необходимой мерой предосторожности, так как передвижение по ней крайне небезопасно.

Чертеж лестницы гусиный шаг

Внимание! Учитывая, что ступени могут иметь различную конфигурацию, при расчетах параметров следует учитывать все внешние факторы. Стяжку элементов необходимо проводить только для моделей на косоурах, надежно закрепляя конструкцию.

Технология изготовления

Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.

Установка опор

Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.

Монтаж ступеней

Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.

Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.

Самодельная лестница гусиный шаг: видео

thekomod.ru

РубрикаРазное
