Канава вокруг участка – как правильно ее обустроить, последовательность выполнения работ

как правильно ее обустроить, последовательность выполнения работ

Мало кто возьмется опровергать утверждение о том, что сегодня ливневая канализация и ее разновидность – дренажная (она же водоотводная) канава – это неотъемлемая часть всего благоустройства участка, который в наибольшей степени подвержен затоплению во время дождей или схода талых вод. При этом бывает и так, что мало кто имеет представление о том, что же такое водоотводная канава и как ее обустроить.

Что представляет собой водоотводная канава

Собственно говоря, любая дренажная канава – это специальное углубление в земле, обустроенное вдоль дороги или по периметру объекта, участка.

Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных  вод и отвода их в ближайший водоток.

Принцип ее действия крайне прост: вода, накопившаяся после интенсивных ливней, не застаивается на местности, а стекает по дну канавы в специально оборудованный сток или в естественный водоем. Если вода отводится с вышележащей территории, то такая дренажная канава называется нагорной. А если отвод осуществляется по периметру участка или вдоль дороги, то это – кювет.

Какие преимущества имеет водоотводная канава

Прежде всего, такая канава призвана эффективно отводить воду от участка. Тем самым можно будет предотвратить такие неприятные явления, как:

• затопление участка и его заболачивание, образование луж на местности;
• гниение деревянных конструкций и корней растений;
• угнетение роста растительных посадок на территории;
• появление грибков и плесени на стенах сооружений;
• ухудшение здоровья из-за пребывания в условиях повышенной влажности;
• скопление грязи на участке.

Осадки и растаявшие снега наносят немалый вред хозяйственной деятельности, увеличивают избыток влаги в почве, что может испортить ландшафтный дизайн, привести к гибели садовых растений и разрушить фундамент здания.

К тому же, рытье канавы, как правило, не предполагает привлечения специализированной тяжелой строительной техники. Буквально каждому собственнику по силам взять самую обычную штыковую лопату и самостоятельно вырыть канаву. Водоотводная канава – это еще и самых дешевый и эффективный метод дренажа. Она не потребует практически никаких денежных затрат.

Недостатки, которыми обладает дренажная канава

Впрочем, имеются у данного метода организации дренажа и свои минусы. Например, канава обладает меньшей эффективностью в сравнении с линейной ливневой канализацией и даже с поверхностным линейным водоотводом.

Канава не отличается длительным сроком службы. Впрочем, если подойти к ее обустройству с умом и как следует укрепить – эти сроки продлятся в значительно степени. Но даже и при этом канава нуждается в регулярном обслуживании – восстановлении насыпи, прочистке и прочих ремонтных работах.

К тому же, дренажная канава может подпортить внешний вид участка. Но и здесь все во многом зависит от фантазии самого собственника. Есть примеры удачно вписанных в дизайн ландшафта водоотводных канав, прекрасно декорированных.

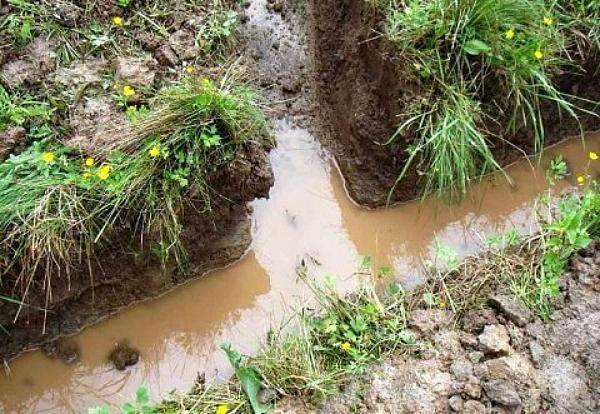

Канава  —  это длинный открытый водоотвод простейшего типа, выкопанный в грунте для сбора и отвода воды, которая скапливаются в результате выпадения большого количества осадков.

Где преимущественно применяют дренажные канавы

Водоотводная канава, как правило, находит свое применение на не слишком больших частных участках. Это связано с низкой степенью автоматизации работ по ее обустройству. А потому в промышленных масштабах дренажные канавы мало используются. Это происходит еще и по причинам вышеуказанных недостатков – необходимость частого ремонта, недолгий срок службы и т.д. Нужно также иметь в виду, что, согласно действующим нормативам, нельзя обустраивать дренажные канавы и выводить их к:

• водоемам, где обитает рыба и прочие живые организмы;
• неукрепленным или размытым оврагам и ямам;
• рекам, в которых имеется проточная вода;
• водоемам, у которых имеются пляжи для отдыха;
• а также к естественным низинам, где местность подвержена заболачиванию.

Важно! Запрещено обустройство дренажных канав в тех местах, где уровень протекания грунтовой воды находится на глубине менее двух метров. Это связано с тем, что в противном случае грязная сточная вода может проникнуть в водоносную жилу. Если на участке предполагается залегание грунтовых вод, то водоотводные каналы оснащаются закрытыми лотками.

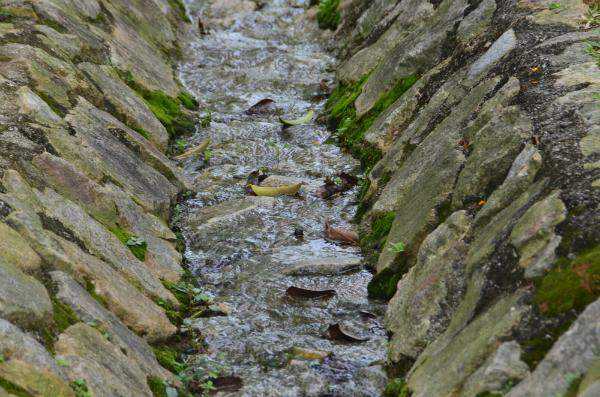

Недостаток водоотводных – размывание и обрушение стенок. Мощение природным камнем канавы — это способов укрепить откосы водоотводной канавы, а так же придать ей эстетичный вид.

Какие технические требования предъявляются к водоотводным канавам

Для того, чтобы обеспечить наибольшую эффективность работы водоотводной канавы, нужно соблюдать определенные нормативы. Прежде всего, нужно позаботиться об обеспечении нужной степени уклона канавы. Если она вырывается на небольшой частной территории, то можно исходить из принципа: 2 см изменения высоты на каждый метр длины канавы. В случае обустройства дренажа вдоль дорог и промышленных объектов, оптимальным считается угол наклона в 3-5 градусов.

Наибольшую эффективность работы водоотводной канавы обеспечивает организация необходимой степень её уклона.

Если же в силу каких-то причин нельзя обеспечить нужную степень уклона – то необходимо на пути воды организовать специальные быстротоки и так называемые водобойные колодцы. Минимальная скорость водотока должна составлять 0,3 метра в секунду. В этом случае канава может эффективно справляться в большинстве случаев даже со сравнительно интенсивными потоками воды. Что же касается размеров самой канавы, то они следующие:

• ширина – порядка 50 см;
• глубина – не менее 70 см;
• откосы по бокам должны находиться под углом в 30 градусов.

Какими способами можно укрепить водоотводную канаву

Как уже было сказано, одним из существенных недостатков, которыми обладает водоотводная канава, является то, что ее стенки и насыпь подвержены естественному разрушению – осыпанию и размыванию. Однако каждому по силам уменьшить действие этого негативного фактора. И для этого необходимо предпринять меры по укреплению как самой канавы, так и ее откосов.

Во-первых, еще на этапе строительства нужно обеспечить наличие специального дренажного песчано-гравийного слоя по краям канавы. Будет достаточно подушки толщиной в 8 – 10 сантиметров. Уже после завершения работ можно обсадить края канавы декоративными или дикорастущими кустарниками, деревьями. С одной стороны, корневая система их укрепит стенки канавы, а с другой – придаст ей более эстетически привлекательный вид.

Нередко для укрепления канавы и также для улучшения ее внешнего вида применяется природный камень. При умелой выкладке он может до неузнаваемости преобразить такое, на первый взгляд, неказистое сооружение, как водоотводная канава.

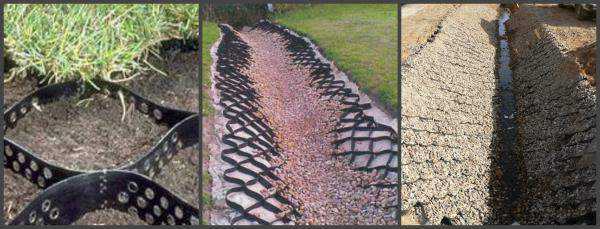

Георешетка – это сотовая конструкция из полиэтиленовых лент, ее используют для армирования рыхлых и неоднородных грунтов, укрепления склонов и откосов.

Рекомендуется также применять георешетку. С помощью специальных костылей она прикрепляется ко дну и к стенкам канавы. Такой же материал, как геотекстиль, рекомендуется укладывать на илистый грунт основной площадки полотна. Минимальная толщина насыпи на геотекстиль должна составлять не менее 30 сантиметров. Геотекстилем можно также укреплять и сами стенки канавы, и ее дно. Применяется для этого и так называемая одерновка. Дерн нарезается толщиной от 6 до 10 см и выкладывается по насыпи. Его закрепление можно проводить деревянными спицами. Наконец, можно и просто проявить определенную фантазию и использовать всевозможные подручные средства для укрепления канавы.

Как обустроить водоотводную канаву своими силами

Как правило, собственники небольших участков предпочитают обходиться при обустройстве водоотводных канав своими силами. И для того, чтобы канава действовала с максимальной эффективностью, для начала нужно разметить участок, учитывая естественный уклон местности. Можно даже предварительно составить план на бумаге. Для того, чтобы понять, с каких именно мест нужно отвести воду в первую очередь, можно просто дождаться первого же ливня и посмотреть, где именно воды скопилось больше всего.

Самый удачный вариант – если участок сам представляет собой наклонную местность. В этом случае будет достаточно просто вырыть канаву П-образной или Г-образной формы. Также находит распространение и расположение канавы «елочкой», все «ветки» которой заходят на участки территории и затем сливаются воедино – в «ствол». С учетом вышеуказанных параметров уклона и размеров канала, роется траншея, затем укрепляется канава одним из выше предложенных способов.

С помощью водоотводных канав осушают сырые территории для подготовки участков, предназначенных  для возведения зданий и сооружений.

Что говорят специалисты

Возведение дренажных канав на участке – это необходимость. Если владелец вовремя позаботился об их обустройстве – он может оградить себя сразу от многих проблем. И дренажная канава – это именно то, с чего и следует проводить работы по благоустройству любой территории.

Дмитрий.

При составлении схемы нужно учитывать наличие помех и препятствий на пути. Если встречаются кустарники – их необходимо срыть и пересадить, чтобы избежать затопления корневой системы. Однако лучше всего, конечно, строить план так, чтобы избежать каких бы то ни было преград.

Александр.

79w.ru

Нужен ли вашему участку дренаж- Полезные советы специалистов

Любой дренаж — это дорогостоящая система. Поэтому прежде, чем прокладывать ее, стоит выяснить, действительно ли ваш участок страдает от перенасыщения влагой. Строят дренажи в разных ситуациях: и на вновь обустраиваемых участках, и на тех, что уже давно эксплуатируют, но где вдруг изменяется гидрологический режим. Как же определить, нужен ли ландшафту дренаж?

Красивый сад вокруг дома, роскошные газоны, клумбы, детская площадка, беседка, альпийская горка – у каждого есть своё представление о благоустройстве участка вокруг дома или на даче. Но чтобы времяпрепровождение во дворе приносило вам удовольствие, необходимо приложить немалые усилия к его оформлению. Чтобы растения хорошо прижились и росли в полную силу, необходимо провести подготовительные работы на территории. Ключевым этапом в организации территории является дренаж участка.



Зачем нужен дренаж

Главная задача дренажа — сбор талых, дождевых или избыточных грунтовых вод с участка и отвод их за пределы территории. Комплексный дренаж на участке, который включает подземные и поверхностные системы водоотвода, необходим не всегда. Укладка дренажных труб на глубине необходима только в случаях, если территория болотистая или уровень грунтовых вод расположен слишком близко к поверхности. Поверхностный дренаж необходимо прокладывать на всей территории России. Глинистые грунты, которые медленно поглощают дождевую воду и потоки растаявшего снега, способствуют сезонным затоплениям. На залитых территориях погибает большинство растений, ваши деревянные беседки, заборы и иные декоративные сооружения будут требовать замены подгнившей древесины, что повлечёт за собой большие ежегодные расходы и вклад труда.

Когда необходим дренаж участка

1. Если ваш участок расположен на крутом склоне. Чтобы ливневые потоки не размывали плодоносную почву, необходимо установить поперечные каналы для перехвата воды с отводом в ливневую канализацию.

2. Если участок размещён в низине. В этом случае на дачный участок сходятся все воды со склонов. Для отвода воды необходимо провести каналы по периметру территории.

3. Если ваш участок разбит на ровной поверхности и вода не стекает, а просто медленно впитывается. В таких случаях необходимо прокладывать сетку водоотводных каналов, которая будет охватывать всю территорию.

Насторожитесь, увидев, что по весне на участке регулярно скапливается большое количество луж и они стоят подолгу. Посмотрите, насколько хорошо чувствует себя газон, не выпревает ли, здоровы ли кусты. Возможно, эти сигналы помогут вам своевременно обратиться к профессионалам. А что делать, если участок новый? Рекомендуется понаблюдать, что происходит в округе. В соседних владениях, например, вырыли котлован под строительство дома или ямы для столбов забора — обратите внимание на то, где стоит вода и куда она стекает. Узнайте об уровне воды в колодцах — в этом году, в прошлом и позапрошлом. Если проверка уровня грунтовых вод показала, что они залегают близко (менее 1 м от поверхности земли), — дренаж, скорее всего, необходим.

Типы дренажных систем

Открытый дренаж предназначен для сбора и отвода воды с поверхности участка во время снеготаяния и дождей. Для его сооружения необходимо выкопать по периметру садового участка открытые канавы глубиной от 60 до70 см и шириной 50 см. Дренажные канавы особенно эффективны для участков, расположенных на склоне.

Закрытый дренаж (совокупность подземных труб и каналов) предназначен для отвода избытка грунтовых вод за пределы участка – в специальный колодец или коллектор. Для создания глубинного дренажа выкапывается с небольшим уклоном в сторону водостока траншея шириной от 25 до 40 см и глубиной от 0,7 до 1,5 метров. На дно траншеи выкладывается слой гравия или щебня. Затем поверх этого слоя прокладываются перфорированные трубы, обеспечивающие свободный доступ воды. Далее траншея заполняется смесью щебня и песка, что создает водонесущий слой. Сверху дренаж засыпают грунтом и укладывают поверх него слой дерна.

Дрена — дренажная труба

Дрены могут быть сделаны из керамики, кирпича, камня, асбестоцемента, пластмасс. Керамические трубы устарели и сейчас используются крайне редко, хотя срок их службы значителен: в некоторых старинных дворянских усадьбах керамический дренаж работает уже около 150 лет. Асбестоцемент экологически небезопасен, во многих странах Европы этот материал вообще запрещен. Дренажные системы из камня или кирпича надежны, долговечны, но дороже пластмассовых. И именно последние стали очень популярны сегодня — их устанавливают в 95-99% случаев. Пластмассовые дрены также производят из разных материалов. Современная пластмассовая дрена представляет собой гофрированную перфорированную трубу. Перфорации нужны, чтобы сквозь них вода поступала внутрь дрены, их размер при этом роли не играет. Диаметр стандартной дрены — 50-160 мм, магистральной — до 200 мм.

Технология укладки современных дренажных труб

Рассмотрим одну из самых проверенных на практике технологий укладки дрен. Дренажные трубы укладываются на дно траншеи, которое предварительно было утрамбовано и выровнено с помощью слоя сухой смеси, состоящей из крупного песка и щебня. Толщина слоя смеси около 50 мм. Уклон дрен по стандартам должен составлять в глинистых грунтах минимум 2 мм на 1 погонный метр (0,002), а в песчаных – 3 мм на 1 погонный метр (0,003). На практике для организации нормального стока воды лучше делать уклон 5-10 мм на 1 погонный метр (0,005-0,01). Для лучшего проникновения влаги в трубы их следует обсыпать водонепроницаемыми материалами. Обсыпку обычно осуществляют послойно. Поближе к дрене необходимо располагать промытый гравий или щебень, зерна которого имеют размеры не больше 16 мм. Сверху следует стелить полотно из геотекстиля, которое предназначено отделить этот слой от слоя песка, имеющего размер зерен полтора-десять миллиметров. Колебания толщины обсыпок находятся в пределах от 100 до 300 мм, причем слой засыпки должен быть тем толще, чем меньшей проницаемостью обладает окружающий грунт.

Дренажный колодец

Вода в дренах движется достаточно медленно, но все-таки с такой скоростью, что в ней оказываются мелкие частицы (пылеватые, иловатые и более мелкие), которые проникают сквозь фильтры и щели в дрене. Наносы всегда присутствуют в трубах, даже несмотря на то, что вода перед попаданием в дрену проходит через три-четыре различных фильтра. Для дренажной сети это неприятное явление. Чтобы освободить систему от наносов, устраивают колодцы с отстойниками. При попадании воды в отстойник скорость ее движения падает и взвешенные частицы оседают на дне колодца. Колодцы не только накапливают наилок — они также служат для сопряжения дрен, помогают осуществлять их промывку и контролировать работу сети. Минимальная глубина отстойной зоны, находящейся ниже уровня присоединения труб к колодцу, — 40 см. Производят колодцы из армированного бетона или из пластических масс. Диаметр пластиковых моделей — 315-600 мм. Кроме колодцев с отстойниками устанавливают также несколько контрольных колодцев (два-три), которые служат для определения уровня грунтовых вод: глубину их залегания проверяют шестом. Они не включены в систему дренажа и стоят одиночками. Размещают их в самой высокой и самой низкой точках дренажной системы. Если участок большой по площади — то еще и посередине. Их диаметр — 100-150 мм. Контрольные колодцы делают пластиковыми, но иногда и бетонными.

Дренажный насос

Дренажные насосы используют в том случае, если водоотводящие системы расположены выше, чем уровень воды в водоприемном колодце. При выборе насоса подачу рассчитывают исходя из того, что объем дренажного стока составляет 40-200 л в час на «сотку» площади. Зная размер конкретного участка, определяют расход. Но при этом не учитывается попадание в дренажную сеть поверхностного стока. Для учета поверхностных вод указанные характеристики необходимо увеличить в 2-3 раза (данные на весенний период). Напор зависит от высоты подъема воды: ее отсчитывают от нижнего уровня воды в колодце до верхней точки подачи воды. Потери напора по длине трубопровода специалисты подсчитывают по определенным формулам или графикам. Потребителю же можно исходить из того, что на каждые 10 м трубы нормального диаметра (это такой диаметр, который равен диаметру напорного патрубка насоса или больше его) теряется 1 м напора.

Уход за дренажной системой

Регулярный уход за дренажной системой заключается в периодической чистке дренажных колодцев. Раз в 10-15 лет, иногда чаще, проводят глобальную промывку дрен, освобождая их от наносов. Для этого каждая дрена должна быть доступна с двух концов. Одним из них является ближайший дренажный колодец. Для организации второго на начальном участке дрены еще при строительстве делают выпуски: с помощью специальных фасонных частей трубу выводят на поверхность. Во время промывки насос попеременно подключают к началу и концу дрены, под давлением прогоняя сквозь нее воду в двух направлениях. Выпуски, как и все дренажные колодцы, закрывают крышками, чтобы защитить систему от мусора. Средний срок службы дренажной системы, собранной из пластмассовых труб, — 50 лет. По истечении этого времени пластмасса разрушится, но еще 20 лет система будет работать за счет объемно-щебеночного фильтра. Работы по укладке обычно проводят летом, начиная с июня, после понижения уровня грунтовых вод. Укладку системы рекомендуется завершить в течение сезона, не оставляя траншеи открытыми на зиму. При хорошей погоде на укладку уходит 2-3 недели.

ВАЖНО: Прежде чем сооружать дренажную систему, необходимо определить уровень грунтовых вод (УГВ).

Для его вычисления потребуется работа топографов-геодезистов и инженеров-гидрогеологов. Геодезисты выполнят топографическую съемку участка, подготовят данные для гидрогеологов и для проектирования дренажа. Если вы в дальнейшем собираетесь по-настоящему благоустраивать участок, то план территории будет нужен и ландшафтному дизайнеру. В результате грамотно выполненного дренажа понижается уровень грунтовых вод, улучшается плодородность, дренированную почву легче подготовить к посевным работам, а ещё такая земля лучше воспринимает удобрения.

Не пренебрегайте дренажной системой! Переувлажнение приводит к нарушению аэрации почв и их заболачиванию. Растения из-за этого могут не расти вообще. Проделав однажды необходимую работу, впоследствии вы избавите себя и свой дом от многих хлопот.

Все необходимое для установки дренажных систем в Калининграде вы можете найти в ТД «Строитель». На все ваши вопросы по выбору и установке дренажа ответят грамотные специалисты наших магазинов по адресам:

г. Калининград, ул. Гагарина,  239,

г. Калининград, ул. Полоцкая, 1.

Телефон магазинов: (4012) 777- 239

Торговый дом «Строитель»

Время работы магазинов: с 8.30 до 19.00 без перерыва и выходных

Сайт: www.tdstroitel.ru

На правах рекламы.

klops.ru

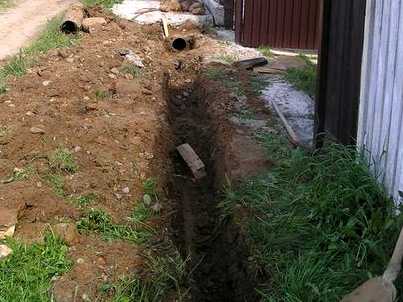

Как сделать дренажную канаву вдоль забора своими руками

Для отвода воды от участка необходим дренаж. Его нужно сделать правильно. Расстояние от забора до канавы должно быть оптимальным. Для дренажа следует продумать устройство канавы и приготовить все необходимое. Дренажная канава должна предотвратить эрозию почвы на участке вследствие ее переувлажнения. При уклоне участка лишняя вода стекает с него вместе с плодородным слоем почвы.

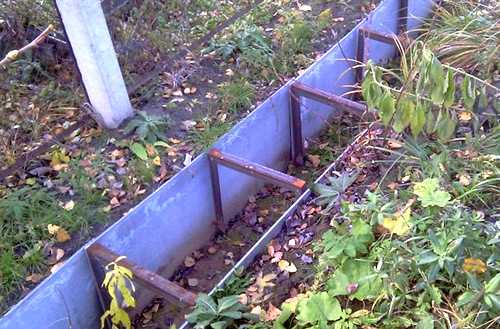

Пример устройства дренажной канавы вдоль забора

Если все эти стоки будут скапливаться в канаве под забором, в скором времени они подмоют металлические столбы ограды, и он рухнет. Для того, чтобы сохранить забор и почвы в огороде, обустраиваются дренажные канавы.Вернуться к оглавлению

Как устроена дренажная канава

Главная задача, которую выполняет дренаж, это отвод от земельного участка воды после атмосферных осадков. Основные типы дренажа:

• открытый;
• из засыпанных в землю перфорированных труб;
• полностью засыпной.

Открытый тип — это канава с определенным уклоном и укрепленными стенками. Другой способ изготовления: трубу с перфорацией засыпают гравием или щебнем и оборачивают слоем геотекстиля. Все это укладывается в канаву и засыпается грунтом. При засыпном типе дренажной канавы роется сама канава, которая затем заполняется гравием крупного размера, различными насыпками для фильтрации воды и сверху засыпается грунтом.

Схема устройства дренажной канавы

Все эти устройства применяются на участках, но чаще всего используют открытый тип. Эти дренажи имеют усиленные склоны стенок и хорошо удаляют излишки воды с участка и с проходящей рядом дороги.
Дренаж открытого типа обладает следующими преимуществами:

• небольшие земельные работы;
• минимум материалов для создания канавы;
• различные способы укрепления стенок;
• профилактика сооружения не требует много сил и времени.

Вернуться к оглавлению

Какое оставлять расстояние от забора до канавы

Система отвода излишней воды и ее устройство регламентируется СНИП 2.05.07-85 и СП 104-34-96. В этих документах оговорены все элементы дренажной системы. Например: на ровной местности дно канавы должно иметь наклон 3-5‰ (промилле). Это составляет уклон в 5 см на 10 м длины канавы. От забора достаточно оставить расстояние в 30-50 см.

Стенки сооружения необходимо хорошо уплотнить, тогда вода не подмоет забор. Как можно их усилить? Не стоит применять для этой цели бетон. Влага должна проходить сквозь дно и стенки. Основные используемые способы:

Канава роется вдвое шире необходимого. На дне ее размещается песчаная или гравийная подушка. Склоны уплотняются чаще всего вручную, иногда с использованием механизмов. Они покрываются геотканью или другим материалом. Далее насыпается слой обычной почвы из той же канавы и трамбуется.

Для нормальной работы системы нужно выполнить еще несколько правил:

• глубина должна превышать глубину фундамента под забор и фундамент соседних строений на 30-50 см;
• наклон дна направляется в сторону нижней границы земельного участка.

Выкопать канаву довольно просто даже вручную. Гораздо сложнее справиться с большим объемом вынутой земли. Ее можно использовать для присыпки уклонов стенок. Самую большую часть многие владельцы земли высыпают на участок по его периметру. Для копки можно привлечь небольшой экскаватор.

Вернуться к оглавлению

Укрепление и сооружение канавы

Соорудить дренажную канаву вокруг своего участка может каждый хозяин. Это делается чаще вручную, реже применяется техника в виде экскаватора или другого механизма. От опорных столбов забора достаточно отступить около 50 см.

При уплотнении вертикальных стенок этого расстояния вполне достаточно, чтобы не подмыло забор.

Оставшееся количество грунта можно использовать с пользой, если рассыпать его по периметру земельного участка. От такой процедуры он станет только выше. Для укрепления канавы на ее дно и стенки укладывают геоматериал в виде пленки или матов.

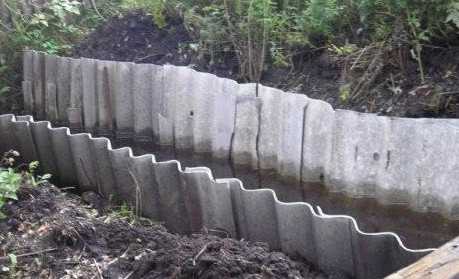

Вариант укрепления канавы листами шифера

Устройство системы может быть выполнено по закрытому методу. Для этого на дно вырытого углубления кладутся перфорированные трубы. Они бывают пластиковыми, металлическими, гончарными. Проще сверлить отверстия в пластиковом материале. Труба засыпается крупным гравием или щебенкой, после чего оборачивается геотканью. Остается все это сооружение засыпать небольшим количеством грунта.

svoizabor.ru

Дренажная канава вдоль дороги и по периметру участка

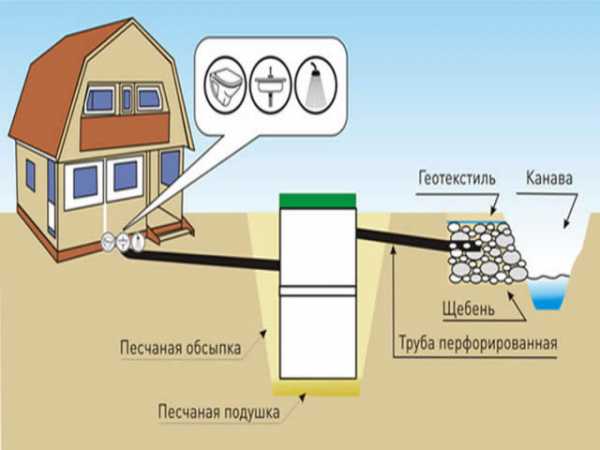

Схема отвода воды в дренажную канаву.

• глинистость почвы. Так как глина имеет свойство плохо пропускать воду, то глинистые грунты создают большой излишек воды;
• болотистая местность;
• уклон местности создает направленный поток воды, в отличие от стоячей воды в заболоченных местностях. Такой поток может разрушить, вымыть возделываемый плодородный слой земли и создать опасность для фундаментов дорог и строений.

Виды дренажных систем

Осушительные системы делятся на 2 вида:

Схема устройства дренажной канавы на участке.

• открытый дренаж, как можно понять из названия, являет собой систему соединенных между собой открытых траншей, канав. Самым дешевым способом осушить грунт вдоль дороги является дренажная канава. Внешний вид такой системы не самый привлекательный, но если правильно ее укрепить и декорировать, то она прослужит долгие годы и будет радовать глаз;

  К открытому дренажу относится создание коммуникации из специальных пластиковых и железобетонных водоотводных лотков. Срок эксплуатации у системы дренажа из лотков значительно выше, чем у вырытых траншей, пространство такая дренажная система будет использовать более эффективно, к тому же данный водоотвод, в отличие от предыдущего, можно использовать в городском строительстве. Лотки могут быть снабжены специальными ливневыми решетками, полностью закрывающими сверху дренажное углубление, что позволяет ходить по ним пешеходам и даже осуществлять проезд автотранспорта. Водоотводные лотки существуют нескольких классов, которые используются в зависимости от предполагаемой нагрузки;

• закрытый дренаж осуществляется прокладкой под землей специальных дренажных труб с отверстиями в их поверхности. Такие трубы укладываются в подготовленные траншеи по периметру участка и оборачиваются геотекстилем для предотвращения попадания внутрь трубы частичек грунта. Затем уложенные коммуникации засыпаются щебнем вровень с землей. При создании системы дренажа данного вида предпочтительней оборачивать геотекстилем не сами трубы, а всю конструкцию вместе с щебневой засыпкой. Это предупредит проникновение грунта в пространство между отдельными камнями, что позволит прослужить системе дольше. Дренажные трубы также подразделяются на классы по выдерживаемым нагрузкам, что позволяет прокладывать систему дренажа под участками с движением автотранспорта и грузовых автомобилей. Еще одним довольно новым и наиболее технологичным способом устройства закрытой системы водоотвода является использование дренажных матов. Дренажный мат представляет собой слой дренирующей ткани, отделенный от внешней среды двумя фильтрами. Дренажные маты укладывают, как и трубы, в дренажные траншеи. Их можно прокладывать под всей площадью участка, где необходимо осушить грунт. В последнем случае маты создают отличный дренаж всего грунта, под которым пролегают, и обеспечивают дополнительную защиту от зимнего вспучивания грунта.

Вернуться к оглавлению

Список инструментов

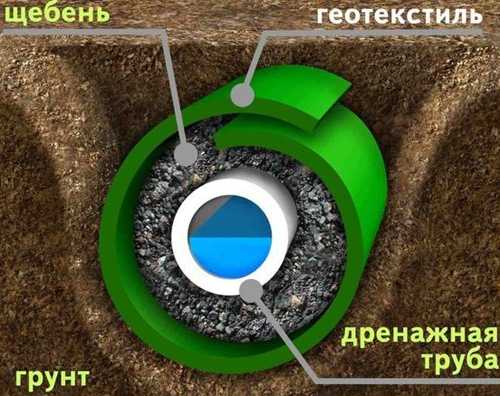

Схема укладки трубы в канаву.

Для создания самой простой открытой дренажной системы потребуются:

• лопата;
• семена дикорастущих трав;
• материалы для укрепления откосов (камень, бетон, георешетка и т. п.).

Для закрытой системы дренажа используют:

• лопату;
• щебень;
• геотекстиль;
• дренажные трубы или маты.

Для линейной системы водоотвода из лотков понадобятся:

• лопата;
• бетон;
• водоотводные лотки.

Вернуться к оглавлению

Инструкция по монтажу

Первым делом нужно определить для вашего участка то, насколько глубоко должен залегать дренаж. Для этого лучше всего пригласить специалистов, чтобы они сделали все необходимые замеры, поскольку на глаз узнать уровень грунтовых вод и характеристики почвы невозможно.

Заранее следует спланировать уклон водоотвода. На 1 м длины минимальный размер уклона составит 3 мм (вдоль автомобильной дороги — 5 мм). Слишком большой эта величина также быть не должна, поэтому для участка с большим градусом уклона, где невозможно соблюдение должного наклона дренажной системы, следует использовать закрытую систему водоотвода с трубами или открытую с лотками и системой перепадных колодцев. На всех поворотах таких водоотводных коммуникаций устанавливаются поворотные колодцы.

После проведения разведки и получения необходимых данных нужно начертить схему будущей водоотводной системы. Планировать дренаж необходимо с высшей точки участка к месту сброса воды в канализацию или специальный колодец, накапливающий воду для дальнейшего использования, либо через щебневую подушку, передающую воду более глубоким слоям земли. Система водоотвода обязательно должна проходить по периметру зданий, вдоль дорог и мощеных площадок для отвода дождевой и талой воды от фундаментов построек.

Согласно принятому плану роются траншеи. Глубина траншеи может составлять 0,6-2,5 м или больше. Канава вдоль дороги должна быть в разрезе трапециевидной формы, где основание в ширину должно быть не менее 0,4 м, а уклон стенок должен быть рассчитан, используя пропорцию 1:1,5 (высота к ширине соответственно). Для системы открытого водоотвода этого может быть достаточно, но для долгой службы дренажа его необходимо укрепить.

Способы укрепления дренажной канавы вдоль дороги:

• посев на откосы и дно канавы дикорастущих трав. Дополнительно укрепляется деревянными кольями или железными костылями;
• укрепление бетонными плитами или камнем. Необходимо учесть, что укладка бетонных блоков или камня производится на песчаную подушку 20 см;
• создание решетки из бетонных брусков или камней и посев дикорастущих трав. Бетон и камень необходимо закрепить на скатах траншеи металлическими кольями;
• георешетка. Она также должна быть укреплена на откосах металлическими или пластиковыми кольями. Затем производится посев дикорастущих трав.

Если планируется прокладка дренажа из лотков, канава роется глубиной 10 см, на 5 мм больше высоты самого лотка и на 20 см больше его ширины. Далее заливается бетонная подушка 10 см толщиной, на которую после ее застывания кладутся лотки, а оставшееся пространство заливается цементным раствором. Сверху на лотки монтируется ливневая решетка, которая поставляется в комплекте.

Для закрытой системы дренажа канава вдоль дороги роется глубиной 0,6-2,5 м (в некоторых случаях и глубже) и шириной 30 см. Иногда ее делают шириной 15 см, а при использовании техники для рытья ее ширина может достигать 60 см. В данном случае это не играет решающей роли, здесь главное — достаточная глубина. На дно траншеи укладываются дренажные трубы, обернутые геотекстилем, после чего канава заполняется щебнем в уровень с землей.

Готовая дренажная система осушит заболоченный участок и защитит строения и дороги от разрушения.
