Напряжение светодиодных ламп

Я думаю что большинство людей давно закончивших школу и не имеющих дела с электричеством еще тогда забыли чем принципиально отличается ток от напряжения. А это желательно понимать.

Во многих книгах для пояснения разницы между током и напряжением проводится аналогия с водопроводной трубой. Но мне не очень нравится это сравнение. Любой предмет, брошенный из определенной высоты будет падать и в определенный момент достигнет поверхности земли. Его притягивает гравитация. Так вот напряжение — это сила, которая заставляет двигаться ток, как и гравитация притягивает предметы. А вот сила тока, если продолжить аналогию, это размер предмета, чем больше, тем сильнее ударит. Гравитация, как и напряжение не убьет если кто-то не будет предмета (тока).

А теперь вернемся к светодиодным лампам. Один светодиод или светодиодный чип, это вид полупроводника, который может пропускать ток только в одном направлении. Светодиоды могут работать от напряжения 4-12 Вольт. И даже больше, светодиодам нужно постоянное напряжение для нормальной работы. Но в стандартной электрической сети совсем другие условия.

В светодиодных лампах несколько светодиодов объединяются последовательно в один массив, и все они получают ток светодиодной лампы от общего блока питания. У многих светодиодных ламп, работающих от напряжения сети внутри есть специальное устройство, драйвер, который включает выпрямитель для преобразования переменного тока в постоянный, трансформатор, чтобы снизить очень высокое входящее напряжение, а также, возможно, стабилизационный компонент, чтобы уменьшить колебания тока.

Большинство современных светодиодных ламп, которые предназначены для домашнего использования и промышленности предназначены для напряжения питания 110-220 Вольт. Это достигается путем объединения нескольких чипов, как сказано выше. За остальное понижение напряжения и получение постоянного тока отвечает драйвер, встроенный в каждую лампу.

Но если у такой лампочки нет встроенного драйвера, а вы хотите запустить ее от обычной сети, вам потребуется внешнее устройство, которое будет выполнять те же функции, обеспечит нужное напряжение светодиодных ламп и выпрямит ток светодиодной лампы.

Стандартные настенные адаптеры, рассчитанные для другого оборудования, не подойдут, они не спалят светодиоды, но использовать их не рекомендуется. Они могут вызвать мерцание из-за неправильной светодиодной нагрузки, а также сокращают срок службы лампы. Поэтому нужно использовать драйверы, разработанные только для вашего вида ламп.

В последнее время появились светодиоды, работающие от переменного напряжения. Но так как светодиоды пропускают ток только в одну сторону, по своей природе они все равно остались устройствами, работающими на постоянном токе. В них одна честь диода светится при положительном токе, вторая при отрицательном цикле. Таким образом, мы получаем однородное свечение. Но для таких ламп тоже нужен драйвер, если они не приспособлены для работы от 220 вольт.

Ток светодиодных ламп

Яркость свечения светодиодных ламп зависит от тока, который будет проходить через сам диод. Это позволяет очень легко управлять яркостью таких ламп. Здесь подходит тот же принцип регулировки яркости что и для обычных ламп накаливания, изменяем силу тока — изменяется яркость. Но тут возникает одна проблема, в каждой лампе, которая будет работать от сети переменного напряжения встроен драйвер, который будет препятствовать изменению яркости. Поэтому если драйвер не поддерживает такую опцию регулировать яркость нельзя.

Потребление лампой электричества тоже зависит от тока и пропускаемого напряжения. Сила тока, с которой может работать лампа обычно указана на упаковке. Это может быть от 10-100 мА. Если же не указано и вам нужно знать этот параметр, его очень просто рассчитать по формуле:

I=(Р/U)*1000

Здесь I — это сила тока, P — потребляемая мощность и напряжение. Например, лампа на 220 вольт с потребляемой мощностью 12 Ватт будет иметь силу тока 54 мА. Рассчитанная сила тока может быть ниже, чем указанная на упаковке, потому что некоторые производители указывают на упаковке потребляемую мощность не самой лампы, а светодиода. Кроме светодиода, там есть еще резистор и другие компоненты, которым тоже нужно питание.

Выводы

В этой статье мы рассмотрели что такое напряжение светодиодных ламп, а также как влияет сила тока на их работу.

Оцените статью:

Загрузка…

Об авторе

Администратор te4h.ru, интересуюсь новыми технологиями, криптовалютой, искусственным интеллектом, свободным программным обеспечением и Linux.

te4h.ru

Низковольтные преобразователи напряжения для светодиодов

Светодиоды, как источники оптического излучения, имеют неоспоримые достоинства: малые габариты, высокую яркость свечения при минимальном (единицы мА) токе, экономичность.

Но в силу технологических особенностей они не могут светиться при напряжении ниже 1,6… 1,8 В. Это обстоятельство резко ограничивает возможность применения светодиодных излучателей в широком классе устройств, имеющих низковольтное питание, обычно от одного гальванического элемента.

Несмотря на очевидную актуальность проблемы низковольтного питания светодиодных источников оптического излучения, известно весьма ограниченное число схемных решений, в которых авторы пытались решить эту задачу.

В этой связи ниже приведен обзор схем питания светодиодов от источника низкого (0,25…1,6 В) напряжения. Многообразие схем, приведенных в этой главе, можно свести к двум основным разновидностям преобразования напряжения низкого уровня в высокое. Это схемы с емкостными и индуктивными накопителями энергии [Рк 5/00-23].

Удвоитель напряжения

На рисунке 1 показана схема питания светодиода с использованием принципа удвоения напряжения питания. Генератор низкочастотных импульсов выполнен на транзисторах разной структуры: КТ361 и КТ315.

Частота следования импульсов определяется постоянной времени R1C1, а продолжительность импульсов — постоянной времени R2C1. С выхода генератора короткие импульсы через резистор R4 подаются на базу транзистора VT3, в коллекторную цепь которого включен светодиод HL1 (АЛ307КМ) красного цвета свечения и германиевый диод VD1 типа Д9.

Между выходом генератора импульсов и точкой соединения светодиода с германиевым диодом подключен электролитический конденсатор С2 большой емкости.

В период продолжительной паузы между импульсами (транзистор VT2 закрыт и не проводит ток) этот конденсатор заряжается через диод VD1 и резистор R3 до напряжения источника питания. При генерации короткого импульса транзистор VT2

открывается. Отрицательно заряженная обкладка конденсатора С2 оказывается соединенной с положительной шиной питания. Диод VD1 запирается. Заряженный конденсатор С2 оказывается подключенным последовательно с источником питания.

Суммарное напряжение приложено к цепи светодиод — переход эмиттер — коллектор транзистора VT3. Поскольку тем же импульсом транзистор VT3 отпирается, его сопротивление эмиттер — коллектор становится малым.

Таким образом, практически удвоенное напряжение питания (исключая незначительные потери) оказывается кратковременно приложенным к светодиоду: следует его яркая вспышка. После этого процесс заряда — разряда конденсатора С2 периодически повторяется.

Рис. 1. Принципиальная схема удвоителя напряжения для питания светодиода.

Поскольку светодиоды допускают работу при кратковременном токе в импульсе, в десятки раз превосходящем номинальные значения, повреждения светодиода не происходит.

Если необходимо повысить надежность работы светодиодных излучателей с низковольтным питанием и расширить диапазон напряжения питания в сторону увеличения, последовательно со светодиодом следует включить токоограничи-вающий резистор сопротивлением десятки, сотни Ом.

При использовании светодиода типа АЛ307КМ с напряжением начала едва заметного свечения 1,35… 1,4 В и напряжением, при котором без ограничительного сопротивления ток через светодиод составляет 20 мА, 1,6… 1,7 В, рабочее напряжение генератора, представленного на рисунке 1, составляет 0,8… 1,6 В.

Границы диапазона определены экспериментально тем же образом: нижняя указывает напряжение начала свечения светодиода, верхняя — напряжение, при котором ток, потребляемый всем устройством, составляет примерно 20 мА, т.е. не превышает в самых неблагоприятных условиях эксплуатации предельный ток через светодиод и, одновременно, сам преобразователь.

Как уже отмечалось ранее, генератор (рисунок 1) работает в импульсном режиме, что является с одной стороны недостатком схемы, с другой стороны — достоинством, поскольку позволяет генерировать яркие вспышки света, привлекающие внимание.

Генератор достаточно экономичен, поскольку средний ток, потребляемый устройством, невелик. В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2).

Упрощенный вариант преобразователя напряжения

На рисунке 2 показан упрощенный вариант генератора, работающего аналогично изложенному выше. Генератор, используя малогабаритный электролитический конденсатор, работает при напряжении питания от 0,9 до 1,6 В.

Средний ток, потребляемый устройством, не превышает 3 мА при частоте следования импульсов около 2 Гц. Яркость генерируемых вспышек света несколько ниже, чем в предыдущей схеме.

Рис. 2. Схема простого низковольтного преобразователя напряжения на двух транзисторах из 0,9В в 2В.

Генератор с применением телефонного капсюля

Генератор, показанный на рис. 9.3, использует в качестве нагрузки телефонный капсюль ТК-67. Это позволяет повысить амплитуду генерируемых импульсов и понизить тем самым на 200 мВ нижнюю границу начала работы генератора.

За счет перехода на более высокую частоту генерации удается осуществить непрерывную «перекачку» (преобразование) энергии и ощутимо снизить емкости конденсаторов.

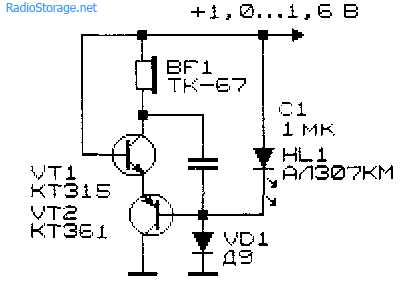

Рис. 3. Схема низковольтного генератора преобразователя напряжения с использованием катушки телефона.

Генератор с удвоением напряжения на выоде

На рисунке 4 показан генератор с выходным каскадом, в котором осуществляется удвоение выходного напряжения. При закрытом транзисторе VT3 к светодиоду приложено только небольшое по величине напряжение питания.

Электрическое сопротивление светодиода велико в силу ярко выраженной нелинейности ВАХ и намного превышает сопротивление резистора R6. Поэтому конденсатор С2 оказывается подключенным к источнику питания через резисторы R5 и R6.

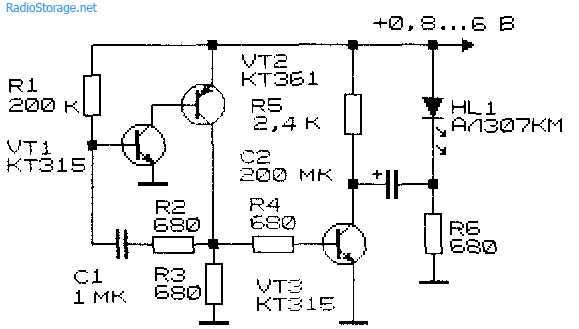

Рис. 4. Схема низковольтного преобразователя с удвоением выходного напряжения.

Хотя вместо германиевого диода использован резистор R6, принцип работы удвоителя напряжения остается тем же: заряд конденсатора С2 при закрытом транзисторе VT3 через резисторы R5 и R6 с последующим подключением заряженного конденсатора последовательно с источником питания.

При приложении удвоенного таким образом напряжения динамическое сопротивление светодиода на более крутом участке ВАХ становится на время разряда конденсатора порядка 100 Ом и менее, что намного ниже сопротивления шунтирующего конденсатор резистора R6.

Расширить рабочий диапазон питающих напряжений (от 0,8 до 6 В) позволяет использование резистора R6 вместо германиевого диода. Если бы в схеме стоял германиевый диод, напряжение питания устройства было бы ограничено величиной 1,6…1,8 В.

При дальнейшем увеличении напряжения питания ток через светодиод и германиевый диод вырос бы до неприемлемо высокой величины и произошло бы их необратимое повреждение.

Преобразователь на основе генератора ЗЧ

В генераторе, представленном на рисунке 5 одновременно со световыми вырабатываются звонкие импульсы звуковой частоты. Частота звуковых сигналов определяется параметрами колебательного контура, образованного обмоткой телефонного капсюля и конденсатора С2.

Рис. 5. Принципиальная схема преобразователя напряжения для светодиода на основе генератора ЗЧ.

Преобразователи напряжения на основе мультивибраторов

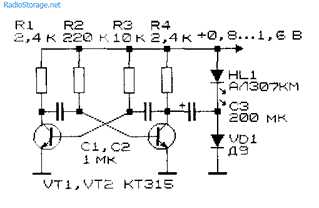

Источники питания светодиодов на основе мультивибраторов изображены на рисунках 6 и 7. Первая схема выполнена на основе асимметричного мультивибратора, вырабатывающего, как и устройства (рис. 1 — 5), короткие импульсы с протяженной междуимпульсной паузой.

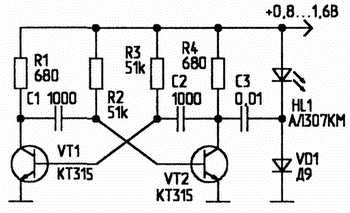

Рис. 6. Низковольтный преобразователь напряжения на основе асимметричного мультивибратора.

Накопитель энергии — электролитический конденсатор СЗ периодически заряжается от источника питания и разряжается на светодиод, суммируя свое напряжение с напряжением питания.

В отличие от предыдущей схемы генератор (рис. 7) обеспечивает непрерывный характер свечения светодиода. Устройство выполнено на основе симметричного мультивибратора и работает на повышенных частотах.

Рис. 7. Преобразователь для питания светодиода от низковольтного источника 0,8 — 1,6В.

В этой связи емкости конденсаторов в этой схеме на 3…4 порядка ниже. В то же время яркость свечения заметно понижена, а средний ток, потребляемый генератором при напряжении источника питания 1,5 6 не превышает 3 мА.

Преобразователи напряжения с последовательным соединением транзисторов

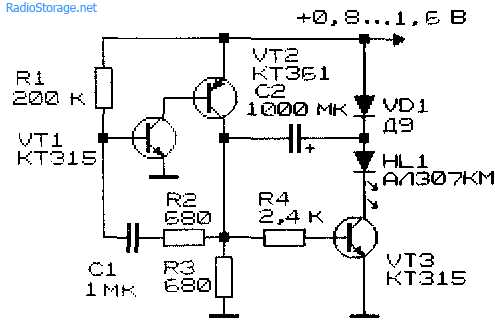

Рис. 8. Преобразователь напряжения с последовательным соединением транзисторов разного типа проводимости.

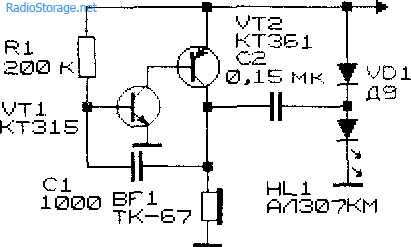

В генераторах, показанных далее на рисунках 8 — 13, в качестве активного элемента используется несколько необычное последовательное соединение транзисторов разного типа проводимости, к тому же, охваченных положительной обратной связью.

Рис. 9. Двухтранзисторный преобразователь напряжения для светодиода с применением катушки от телефона.

Конденсатор положительной обратной связи (рисунок 8) одновременно выполняет роль накопителя энергии для получения напряжения, достаточного для питания светодиода.

Параллельно переходу база — коллектор транзистора VT2 (типа КТ361) включен германиевый диод (либо заменяющее его сопротивление, рис. 12).

В генераторе с RC-цепочкой (рис. 8) за счет существенных потерь напряжения на полупроводниковых переходах рабочее напряжение устройства составляет 1,1… 1,6 В.

Заметно понизить нижнюю границу напряжения питания стало возможным за счет перехода на LC-вариант схемы генераторов, использующих индуктивные накопители энергии (рис. 9 — 13).

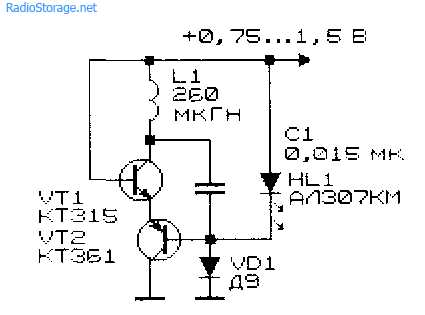

Рис. 10. Схема простого низковольтного преобразователя напряжения 0,75В -1,5В в 2В на основе LC-генератора.

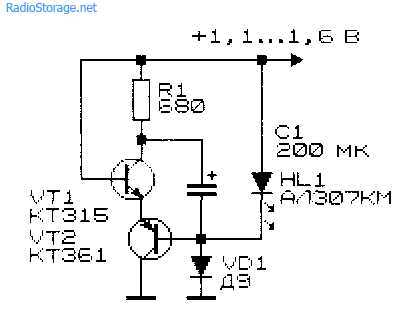

В качестве индуктивного накопителя энергии в первой из схем использован телефонный капсюль (рис. 9). Одновременно со световыми вспышками генератор вырабатывает акустические сигналы.

При увеличении емкости конденсатора до 200 мкФ генератор переходит в импульсный экономичный режим работы, вырабатывая прерывистые световые и звуковые сигналы.

Переход на более высокие рабочие частоты возможен за счет использования малогабаритной катушки индуктивности с большой добротностью. В связи с этим появляется возможность заметно уменьшить объем устройства и понизить нижнюю границу питающего напряжения (рис. 10 — 13).

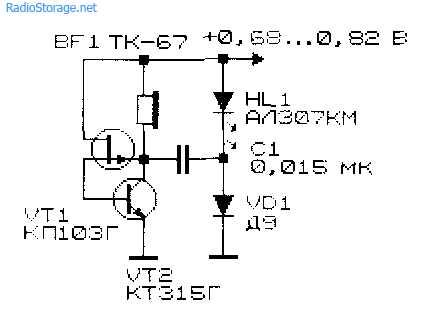

В качестве индуктивности использована катушка контура промежуточной частоты от радиоприемника «ВЭФ» индуктивностью 260 мкГн. На рис. 11, 12 показаны разновидности таких генераторов.

Рис. 11. Схема низковольтного преобразователя напряжения для светодиода с катушкой от ПЧ-контура приемника.

Рис. 12. Схема простого преобразователя напряжения для светодиода с катушкой от ПЧ-контура приемника.

Наконец, на рисунке 13 показан наиболее упрощенный вариант устройства, в котором вместо конденсатора колебательного контура использован светодиод.

Преобразователи напряжения конденсаторного типа (с удвоением напряжения), используемые для питания светодиодных излучателей, теоретически могут обеспечить снижение рабочего напряжения питания только до 60% (предельное, идеальное значение — 50%).

Рис. 13. Очень простой низковольтный преобразователь напряжения с включенным светодиодом вместо конденсатора.

Использование в этих целях многокаскадных умножителей напряжения неперспективно в связи с прогрессивно возрастающими потерями и падением КПД преобразователя.

Преобразователи с индуктивными накопителями энергии более перспективны при дальнейшем снижении рабочего напряжения генераторов, обеспечивающих работу светодиодов. При этом сохраняются высокий КПД и простота схемы преобразователя.

Преобразователи напряжения индуктивного и индуктивно-емкостного типа

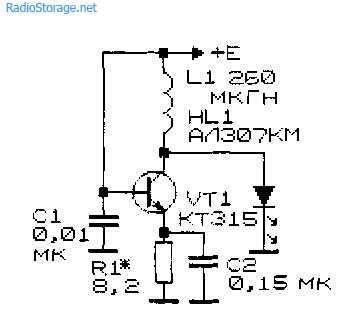

На рисунках 14 — 18 показаны преобразователи для питания светодиодов индуктивного и индуктивно-емкостного типа, выполненные на основе генераторов с использованием в качестве активного элемента аналогов инжекционно-полевого транзистора [Рк 5/00-23].

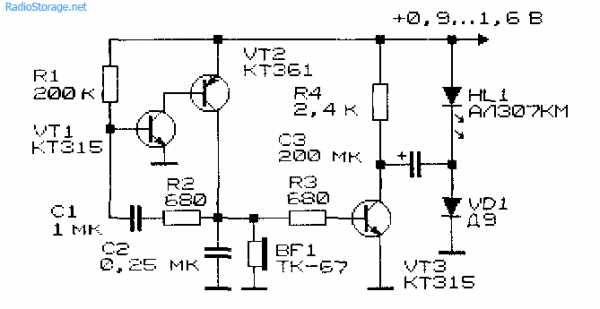

Рис. 14. Схема низковольтного преобразователя напряжения 1-6В в 2В индуктивно-емкостного типа.

Преобразователь, изображенный на рисунке 14, является устройством индуктивно-емкостного типа. Генератор импульсов выполнен на аналоге инжекционно-полевого транзистора (транзисторы VT1 и VT2).

Элементами, определяющими рабочую частоту генерации в диапазоне звуковых частот, являются телефонный капсюль BF1 (типа ТК-67), конденсатор С1 и резистор R1. Короткие импульсы, вырабатываемые генератором, поступают на базу транзистора VT3, открывая его.

Одновременно происходит заряд/разряд емкостного накопи 1еля энергии (конденсатор С2). При поступлении импульса положительно заряженная обкладка конденсатора С2 оказывается соединенной с общей шиной через открытый на время действия импульса транзистор VT2. Диод VD1 закрывается, транзистор VT3 — открыт.

Таким образом, к цепи нагрузки (светодиоду HL1) оказываются присоединены последовательно включенные источник питания и заряженный конденсатор С2, в результате чего следует яркая вспышка светодиода.

Расширить диапазон рабочих напряжений преобразователя позволяет транзистор VT3. Устройство работоспособно при напряжениях от 1,0 до 6,0 В. Напомним, что нижняя граница соответствует едва заметному свечению светодиода, а верхняя — потреблению устройством тока в 20 мА.

В области малых напряжений (до 1,45 В) звуковая генерация не слышна, хотя по мере последующего увеличения напряжения питания устройство начинает вырабатывать и звуковые сигналы, частота которых довольно быстро понижается.

Переход на более высокие рабочие частоты (рис. 15) за счет использования высокочастотной катушки позволяет уменьшить емкость конденсатора, «перекачивающего» энергию (конденсатор С1).

Рис. 15. Принципиальная схема низковольтного преобразователя напряжения с ВЧ-генератором.

В качестве ключевого элемента, подключающего светодиод к «плюсовой» шине питания на период следования импульса, использован полевой транзистор VT3 (КП103Г). В результате диапазон рабочих напряжений этого преобразователя расширен до 0,7… 10 В.

Заметно упрощенные, но работающие в ограниченном интервале питающих напряжений устройства показаны на рисунках 16 и 17. Они обеспечивают свечение светодиодов в диапазоне 0,7…1,5 В (при R1=680 Ом) и 0,69…1,2 В (при R1=0 Ом), а также от 0,68 до 0,82 В (рис. 17).

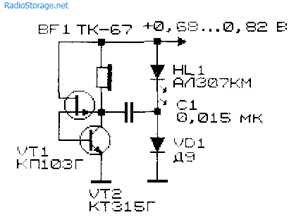

Рис. 16. Принципиальная схема упрощенного низковольтного преобразователя напряжения с ВЧ-генератором.

Рис. 17. Упрощенный низковольтный преобразователь напряжения с ВЧ-генератором и телефонным капсюлем в качестве катушки.

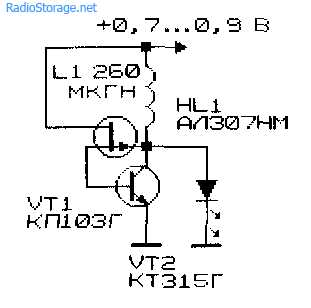

Наиболее прост генератор на аналоге инжекционно-полевого транзистора (рис. 18), где светодиод одновременно выполняет роль конденсатора и является нагрузкой генератора. Устройство работает в довольно узком диапазоне питающих напряжений, однако яркость свечения светодиода достаточно высока, поскольку преобразователь (рис. 18) является чисто индуктивным и имеет высокий КПД.

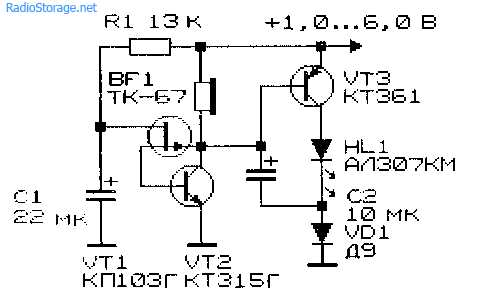

Рис. 18. Низковольтный преобразователь напряжения с генератором на аналоге инжекционно-полевого транзистора.



Следующий вид преобразователей достаточно хорошо известен и является более традиционным. Это преобразователи трансформаторного и автотрансформаторного типа.

На рис. 19 показан генератор трансформаторного типа для питания светодиодов низковольтным напряжением. Генератор содержит лишь три элемента, одним из которых является светоизлучающий диод.

Без светодиода устройство является простейшим блокинг-генератором, причем на выходе трансформатора может быть получено довольно высокое напряжение. Если в качестве нагрузки генератора использовать светодиод, он начинает ярко светиться даже при низком значении питающего напряжения (0,6…0,75 В).

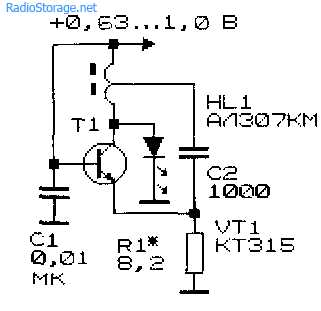

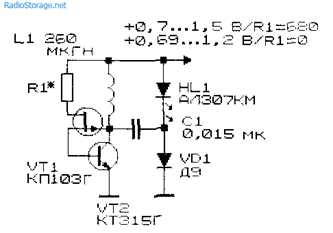

Рис. 19. Схема преобразователя трансформаторного типа для питания светодиодов низковольтным напряжением.

В этой схеме (рис. 19) обмотки трансформатора имеют по 20 витков провода ПЭВ 0.23. В качестве сердечника трансформатора использовано ферритовое кольцо М1000 (1000НМ) К 10x6x2,5. В случае отсутствия генерации выводы одной из обмоток трансформатора следуе! поменять местами.

Преобразователь, показанный на рисунке 20, имеет самое низкое напряжение питания из всех рассмотренных устройств. Существенного понижения нижней границы рабочего напряжения удалось достичь за счет оптимизации выбора числа (соотношения) витков обмоток и способа их включения. При использовании высокочастотных германиевых транзисторов типа 1Т311, 1Т313 (ГТ311, ГТ313) подобные преобразователи начинают работать пои напояжении питания выше 125 мВ.

Рис. 20. Низковольтный преобразователь напряжения из 0,25В — 0,6В в 2В.

Рис. 21. Экспериментально измеренные характеристики генератора.

В качестве сердечника трансформатора, как и в предыдущей схеме, использовано ферритовое кольцо М1000 (1000НМ) К10x6x2,5. Первичная обмотка выполнена проводом ПЭВ 0,23 мм, вторичная — ПЭВ 0,33. Довольно яркое свечение светодиода наблюдается уже при напряжении 0,3 В.

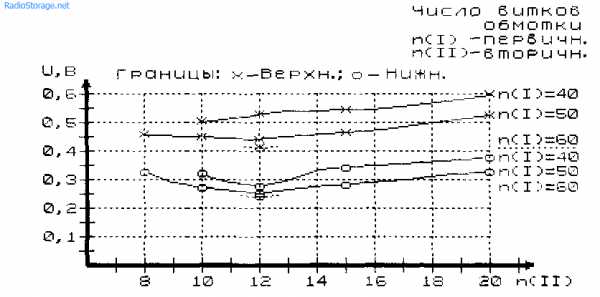

На рисунке 21 представлены экспериментально измеренные характеристики генератора (рис. 20) при варьировании числа витков обмоток. Из анализа полученных зависимостей следует, что существует область оптимального соотношения числа витков первичной и вторичной обмоток, причем, с увеличением числа витков первичной обмотки минимальное рабочее напряжение преобразователя плавно снижается, причем одновременно сужается и диапазон рабочих напряжений преобразователя.

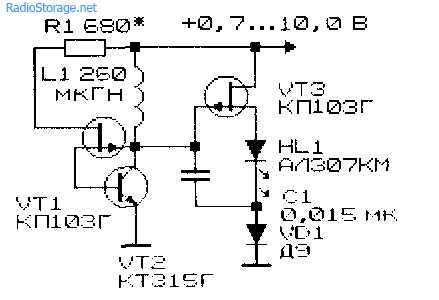

Для решения обратной задачи — расширения диапазона рабочих напряжений преобразователя — последовательно с ним может быть подключена RC-цепочка (рис. 22).

Рис. 22. Схема низковольтного преобразователя напряжения с применением RC-цепочки.

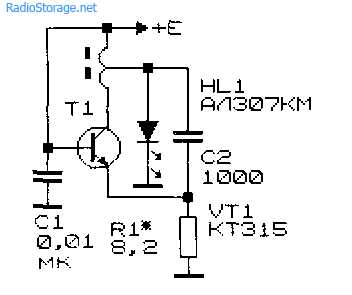

Схемы преобразователей по типу индуктивной или емкостной трех-точки

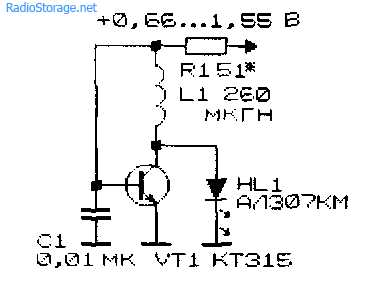

Еще один вид преобразователей представлен на рисунки 23 — 29. Их особенность — использование индуктивных накопителей энергии и схем, выполненных по типу «индуктивной» или «емкостной трех-точки» с барьерным режимом включения транзистора.

Генератор (рис. 23) работоспособен в диапазоне напряжений от 0,66 до 1,55 В. Для оптимизации режима работы требуется подбор номинала резистора R1. В качестве катушки индуктивности, как и во многих предыдущих схемах. использована катушка контура фильтра ПЧ индуктивностью 260 мкГн.

Рис. 23. Преобразователь напряжения для светодиода на одном транзисторе КТ315.

Так, при числе витков первичной обмотки п(1) равном 50…60 и числе витков вторичной л(II) — 12, устройство работоспособно в диапазоне питающих напряжений 260…440 мВ (соотношение числа витков 50 к 12), а при соотношении числа витков 60 к 12 — 260…415 мВ.

При использовании ферритового сердечника другого типа или размера это соотношение может нарушиться и быть иным. Полезно самостоятельно выполнить подобное исследование, а результаты для наглядности представить в виде графика.

Весьма интересным представляется использование туннельного диода в рассматриваемых генераторах (аналогичного приведенному на рис. 20), включенного вместо перехода эмиттер — база транзистора VT1.

Генератор (рис. 24) немногим отличается от предыдущего (рис. 23). Интересной его особенностью является то, что яркость свечения светодиода меняется с ростом напряжения питания (рис. 25).

Рис. 24. Преобразователь напряжения с меняющейся яркостью свечения светодиода.

Рис. 25. График зависимости яркости свечения светодиода от питающего генератор напряжения (для рисунка 24).

Причем максимум яркости достигается при 940 мВ. Преобразователь, показанный на рисунке 26, можно отнести к генераторам, выполненным по схеме «трехточки», причем светодиод выполняет роль одного из конденсаторов.

Трансформатор устройства выполнен на ферритовом кольце (1000HM) К10x6x2,5, причем его обмотки содержат приблизительно по 15…20 витков провода ПЭЛШО 0,18.



Рис. 26. Низковольтный преобразователь напряжения с генератором выполненном на основе трехточки.

Преобразователь (рис. 27) отличается от предыдущего точкой подключения светодиода. Зависимость яркости свечения светодиода от напряжения питания показана на рисунке 28: при повышении напряжения питания яркость вначале нарастает, затем резко снижается, после чего снова растет.

Рис. 27. Простой преобразователь напряжения для низковольтного питания светодиода АЛ307.

Рис. 28. Зависимость яркости свечения светодиода от напряжения питания.

Наиболее простой схемой преобразователей этого типа является схема, представленная на рисунке 29. Установление рабочей точки достигается подбором резистора R1.

Светодиод, как и в ряде предшествующих схем, одновременно играет роль конден сатора. В порядке эксперимента рекомендуется подключить па раллельно светодиоду конденсатор и подобрать его емкость.

Рис. 29. Очень простая схема низковольтного преобразователя напряжения на одном транзисторе.

В заключение

В качестве общего замечания по налаживанию схем, представленных выше, следует отметить, что напряжение питания всех рассмотренных устройств во избежание повреждения светодиодов не должно (за редким исключением) превышать значения 1.6…1.7 В.

Литература: Шустов М.А. Практическая схемотехника (Книга 1).

www.qrz.ru

Правильное включение светодиода — ОРБИТА-СОЮЗ

Светодиод — это диод способный светится при протекании через него тока. По-английски светодиод называется light emitting diode, или LED.

Цвет свечения светодиода зависит от добавок добавленных в полупроводник. Так, например, примеси алюминия, гелия, индия, фосфора вызывают свечение от красного до желтого цвета. Индий, галлий, азот заставляет светодиод светится от голубого до зеленного цвета. При добавке люминофора в кристалл голубого свечения, светодиод будет светиться белым светом. В настоящее время промышленность выпускает светодиоды свечения всех цветов радуги, однако цвет зависит не от цвета корпуса светодиода, а именно от химических добавок в его кристалле. Светодиод любого цвета может иметь прозрачный корпус.

Первый светодиод был изготовлен в 1962 году в Университете Иллинойса. В начале 1990-ых годов на свет появились яркие светодиоды, а чуть позже сверх яркие.
Преимущество светодиодов перед лампочками накаливания не оспоримы, а именно:

* Низкое электропотребления – в 10 раз экономичней лампочек
* Долгий срок службы – до 11 лет непрерывной работы
* Высокий ресурс прочности – не боятся вибраций и ударов
* Большое разнообразие цветов
* Способность работать при низких напряжениях
* Экологическая и противопожарная безопасность – отсутствие в светодиодах ядовитых веществ. светодиоды не греются, от чего пожары исключаются.

Маркировка светодиодов

Рис. 1. Конструкция индикаторных 5 мм светодиодов

В рефлектор помещается кристалл светодиода. Этот рефлектор задает первоначальный угол рассеивания.
Затем свет проходит через корпус из эпоксидной смолы . Доходит до линзы — и тут начинает рассеиваться по сторонам на угол, зависящий от конструкции линзы, на практике — от 5 до 160 градусов.

Излучающие светодиоды можно разделить на две большие группы: светодиоды видимого излучения и светодиоды инфракрасного (ИК) диапазона. Первые применяются в качестве индикаторов и источников подсветки, последние — в устройствах дистанционного управления, приемо-передающих устройствах ИК диапазона, датчиках.
Светоизлучающие диоды маркируются цветовым кодом (табл. 1). Сначала необходимо определить тип светодиода по конструкции его корпуса (рис. 1), а затем уточнить его по цветной маркировке по таблице.

Рис. 2. Виды корпусов светодиодов

Цвета светодиодов

Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

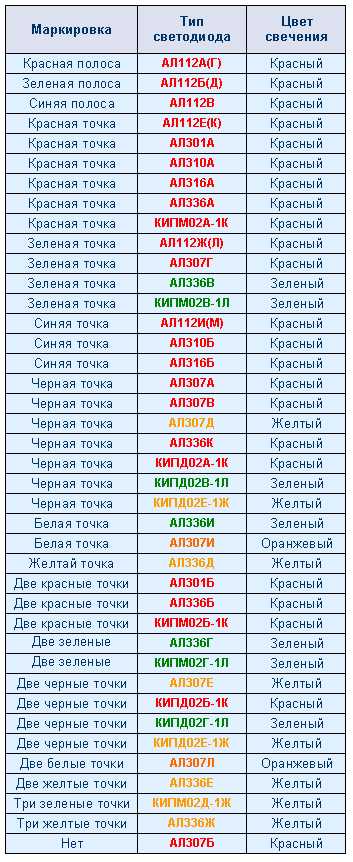

            Таблица 1. Маркировка светодиодов

Многоцветные светодиоды

Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Светодиоды подключаются к источнику тока, анодом к плюсу, катодом к минусу. Минус (катод) светодиода обычно помечается небольшим спилом корпуса или более коротким выводом, но бывают и исключения, поэтому лучше уточнить данный факт в технических характеристиках конкретного светодиода.

При отсутствии указанных меток полярность можно определить и опытным путём, кратковременно подключая светодиод к питающему напряжению через соответствующий резистор. Однако это не самый удачный способ определения полярности. Кроме того, во избежание теплового пробоя светодиода или резкого сокращения срока его службы, нельзя определять полярность «методом тыка» без токоограничивающего резистора. Для быстрого тестирования резистор с номинальным сопротивлением 1кОм подходит большинству светодиодов если напряжение 12V или менее.

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода. Почему? Как уже ясно из названия, светодиод это не выпрямительный диод, и, хотя свойство пропускать ток в одном направлении у них общее, между ними есть значительная разница. Для того, что светодиод излучал в видимом диапазоне, у него значительно более широкая запрещенная зона, чем у обычного диода. А от ширины запрещенной зоны напрямую зависит такой паразитный параметр диодов, как внутренняя емкость. При изменении направления тока, эта емкость разряжается, за какое-то время, называемое временем закрытия, зависящее от размеров этой емкости. Во время разряда емкости, светодиодный кристалл испытывает значительные пиковые нагрузки на протяжении гараздо большего времени, нежели обычный диод. При последующем изменении направления тока на «правильное» ситуация повторяется. Поскольку время закрытия / открытия у обычных диодов значительно меньше, необходимо использовать их в цепях переменного тока, включая последовательно со светодиодами, для снижения негативного влияния переменного тока на светодиодный кристалл. Если светодиодное изделие не имеет встроенной защиты от переполюсовки, то ошибка подключения также приведет к снижению срока службы. В некоторые светодиоды токоограничивающий резистор встроен «с завода» и их сразу можно подключать к источнику 12 или 5 вольт, но такие светодиоды встречаются довольно редко и чаще всего к светодиоду необходимо подключать внешний токоограничивающий резистор.

Сразу следует предупредить: не следует направлять луч светодиода непосредственно в свой глаз (а также в глаз товарища) на близком расстоянии, что может повредить зрение.

Напряжение питания

Две главных характеристики светодиодов это падение напряжения и сила тока. Обычно светодиоды рассчитаны на силу тока в 20 мА, но бывают и исключения, например, четырехъкристальные светодиоды обычно рассчитаны на 80 мА , так как в одном корпусе светодиода содержаться четыре полупроводниковых кристалла, каждый из которых потребляет 20 мА. Для каждого светодиода существуют допустимые значения напряжения питания Umax и Umaxобр (соответственно для прямого и обратного включений). При подаче напряжений свыше этих значений наступает электрический пробой, в результате которого светодиод выходит из строя. Существует и минимальное значение напряжения питания Umin, при котором наблюдается свечение светодиода. Диапазон питающих напряжений между Umin и Umax называется “рабочей” зоной, так как именно здесь обеспечивается работа светодиода.

Напряжение питания — параметр для светодиода неприменимый. Нет у светодиодов такой характеристики, поэтому нельзя подключать светодиоды к источнику питания напрямую. Главное, чтобы напряжение, от которого (через резистор) питается светодиод, было выше прямого падения напряжения светодиода (прямое падение напряжения указывается в характеристике вместо напряжения питания и у обычных индикаторных светодиодов колеблется в среднем от 1,8 до 3,6 вольт).
Напряжение, указанное на упаковке светодиодов — это не напряжение питания. Это величина падения напряжения на светодиоде. Эта величина необходима, чтобы вычислить оставшееся напряжение, «не упавшее» на светодиоде, которое принимает участие в формуле вычисления сопротивления резистора, ограничивающего ток, поскольку регулировать нужно именно его.
Изменение напряжение питания всего на одну десятую вольта у условного светодиода (с 1,9 до 2 вольт) вызовет пятидесятипроцентное увеличение тока, протекающего через светодиод (с 20 до 30 милиампер).

Для каждого экземпляра светодиода одного и того же номинала подходящее для него напряжение может быть разным. Включив несколько светодиодов одного и того же номинала параллельно, и подключив их к напряжению, например, 2 вольта, мы рискуем из-за разброса характеристик быстро спалить одни экземпляры и недосветить другие. Поэтому при подключении светодиода надо отслеживать не напряжение, а ток.

Величина тока для светодиода является основным параметром, и как правило, составляет 10 или 20 миллиампер. Неважно, какое будет напряжение. Главное, чтобы ток, текущей в цепи светодиода, соответствовал номинальному для светодиода. А ток регулируется включённым последовательно резистором, номинал которого вычисляется по формуле:

R — сопротивление резистора в омах.
Uпит — напряжение источника питания в вольтах.
Uпад — прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются.
I — максимальный прямой ток светодиода в амперах (указывается в характернистиках и составляет обычно либо 10, либо 20 миллиамперам, т.е. 0,01 или 0,02 ампера). При последовательном соединении нескольких светодиодов прямой ток не увеличивается.
0,75 — коэффициент надёжности для светодиода.

Не следует также забывать и о мощности резистора. Вычислить мощность можно по формуле:

P — мощность резистора в ваттах.
Uпит — действующее (эффективное, среднеквадратичное) напряжение источника питания в вольтах.
Uпад — прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются. .
R — сопротивление резистора в омах.

Расчет токогораничивающего резистора и его мощности для одного светодиода

Типичные характеристики светодиодов

Типовые параметры белого индикаторного светодиода: ток 20 мА, напряжение 3,2 В. Таким образом, его мощность составляет 0,06 Вт.

Также к маломощным относят светодиоды поверхностного монтажа — SMD. Он подсвечивают кнопки в вашем сотовом, экран вашего монитора, если он с LED-подсветкой, из них изготовлены декоративные светодиодные ленты на самоклеющейся основе и многое другое. Есть два наиболее распостраненных типа: SMD 3528 и SMD 5050. Первые содержат такой же кристалл, как и индикаторные светодиоды с выводами, то есть его мощность 0,06 Вт. А вот второй — три таких кристалла, поэтому его нельзя уже называть светодиодом — это светодиодная сборка. Принято называть SMD 5050 светодиодами, однако это не совсем правильно. Это — сборки. Их общая мощность, соответственно, 0,2 Вт.
Рабочее напряжение светодиода зависит от полупроводникового материала, из которого он сделан, соответственно есть зависимость между цветом свечения светодиода и его рабочим напряжением.

         Таблица падения напряжений светодиодов в зависимости от цвета

По величине падения напряжения при тестировании светодиодов мультиметром можно определить примерный цвет свечения светодиода согласно таблице.

Последовательное и параллельное включение светодиодов

При последовательном подключении светодиодов сопротивление ограничивающего резистора рассчитывается также, как и с одним светодиодом, просто падения напряжений всех светодиодов складываются между собой по формуле:

При последовательном включении светодиодов важно знать о том, что все светодиоды, используемые в гирлянде, должны быть одной и той же марки. Данное высказывание следует взять не за правило, а за закон.

Что б узнать какое максимальное количество светодиодов, возможно, использовать в гирлянде, следует воспользоваться формулой

Где:

* Nmax – максимально допустимое количество светодиодов в гирлянде
* Uпит – Напряжение источника питания, например батарейки или аккумулятора. В вольтах.
* Uпр — Прямое напряжение светодиода взятого из его паспортных характеристик (обычно находится в пределах от 2 до 4 вольт). В вольтах.
* При изменении температуры и старения светодиода Uпр может возрасти. Коэфф. 1,5 дает запас на такой случай.

При таком подсчете “N” может иметь дробный вид, например 5,8. Естественно вы не сможете использовать 5,8 светодиодов, посему следует дробную часть числа отбросить, оставив только целое число, то есть 5.

Ограничительный резистор, для последовательного включения светодиодов рассчитывается точно также как и для одиночного включения. Но в формулах добавляется еще одна переменная “N” – количество светодиодов в гирлянде. Очень важно чтобы количество светодиодов в гирлянде было меньше или равно “Nmax”- максимально допустимому количеству светодиодов. В общем, должно выполнятся условие: N =

Все остальные действия по расчетам производятся в аналогии расчета резистора при одиночном включении светодиода.

Если напряжения источника питания не хватает даже для двух последовательно соединённых светодиодов, тогда на каждый светодиод нужно ставить свой ограничительный резистор.

Параллельное включение светодиодов с общим резистором — плохое решение. Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый, что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Последовательное соединение светодиодов предпочтительнее ещё и с точки зрения экономного расходования источника питания: вся последовательная цепочка потребляет тока ровно столько, сколько и один светодиод. А при параллельном их соединении ток во столько раз больше, сколько параллельных светодиодов у нас стоит.

Рассчитать ограничительный резистор для последовательно соединённых светодиодов так же просто, как и для одиночного. Просто суммируем напряжение всех светодиодов, отнимаем от напряжения источника питания получившуюся сумму (это будет падение напряжения на резисторе) и делим на ток светодиодов (обычно 15 — 20 мА).

А если светодиодов у нас много, несколько десятков, а источник питания не позволяет соединить их все последовательно (не хватит напряжения)? Тогда определяем исходя из напряжения источника питания, сколько максимально светодиодов мы можем соединить последовательно. Например для 12 вольт — это 5 двухвольтовых светодиодов. Почему не 6? Но ведь на ограничительном резисторе тоже должно что-то падать. Вот оставшиеся 2 вольты (12 — 5х2) и берём для расчёта. Для тока 15 мА сопротивление будет 2/0.015 = 133 Ома. Ближайшее стандартное — 150 Ом. А вот таких цепочек из пяти светодиодов и резистора каждая, мы уже можем подключить сколько угодною Такой способ называется параллельно-последовательным соединением.

Если имеются светодиоды разных марок то комбинируем их таким образом что бы в каждой ветви были светодиоды только ОДНОГО типа (либо с одинаковым рабочим током). При этом необязательно соблюдать одинаковость напряжений, потому что мы для каждой ветви рассчитываем свое собственное сопротивление.

Далее рассмотрим стабилизированную схему включения светодиодов. Коснёмся изготовления стабилизатора тока. Существует микросхема КР142ЕН12 (зарубежный аналог LM317), которая позволяет построить очень простой стабилизатор тока. Для подключения светодиода (см. рисунок) рассчитывается величина сопротивления R = 1.2 / I (1.2 — падение напряжения не стабилизаторе) Т.е., при токе 20 мА, R = 1,2 / 0.02 = 60 Ом. Стабилизаторы рассчитаны на максимальное напряжение в 35 вольт. Лучше не напягать их так и подавать максимум 20 вольт. При таком включении, например, белого светодиода в 3,3 вольта возможна подача напряжения на стабилизатор от 4,5 до 20 вольт, при этом ток на светодиоде будет соответствовать неизменному значению в 20 мА. При напряжении 20В получаем, что к такому стабилизатору можно подключить последовательно 5 белых светодиодов, не заботясь о напряжении на каждом из них, ток в цепи будет протекать 20мА (лишнее напряжение погасится на стабилизаторе).

Важно! В устройстве с большим количеством светодиодов протекает большой ток. Категорически воспрещается подключать такое устройство к включенному источнику питания. В этом случае, в месте подключения, возникает искра, которая ведет к появлению в цепи большого импульса тока. Этот импульс выводит из строя светодиоды (особенно синие и белые). Если светодиоды работают в динамическом режиме (постоянно включаются, выключаются и подмаргивают) и такой режим основан на использовании реле, то следует исключить возникновение искры на контактах реле.

Каждую цепочку следует собирать из светодиодов одинаковых параметров и одного производителя.
Тоже важно ! Изменение температуры окружающей среды влияет на протекающий ток через кристалл. Поэтому желательно изготавливать устройство так, чтобы протекающий ток через светодиод был равен не 20мА, а 17-18 мА. Потеря яркости будет незначительная, зато долгий срок службы обеспечен.

Как запитать светодиод от сети 220 В.

Казалось бы все просто: ставим последовательно резистор, и всё. Но нужно помнить об одной важной характеристике светодиода: максимально допустимом обратном напряжении. У большинства светодиодов оно около 20 вольт. А при подключении его в сеть при обратной полярности (ток-то переменный, полпериода в одну сторону идёт, а вторую половину — в обратную) к нему приложится полное амплитудное напряжение сети — 315 вольт! Откуда такая цифра? 220 В — это действующее напряжение, амплитудное же в {корень из 2} = 1,41 раз больше.
Поэтому, чтобы спасти светодиод нужно поставить последовательно с ним диод, который не пропустит к нему обратное напряжение.

Еще один вариант подключения светодиода к электросети 220в:

Или же поставить два светодиода встречно-параллельно.

Вариант питания от сети с гасящим резистором не самый оптимальный: на резисторе будет выделяться значительная мощность. Действительно, если применим резистор 24 кОм (максимальный ток 13 мА), то рассеиваемая на нём мощность будет около 3 Вт. Можно снизить её в два раза, включив последовательно диод (тогда тепло будет выделяться только в течение одного полупериода). Диод должен быть на обратное напряжение не менее 400 В. При включении двух встречных светодиодов (существуют даже такие с двумя кристаллами в одном корпусе, обычно разных цветов, один кристалл красного свечения, другой зелёного) можно поставить два двухваттных резистора, каждый сопотивлением в два раза меньше.
Оговорюсь, что применив резистор большого сопротивления (например 200 кОм) можно включить светодиод и без защитного диода. Ток обратного пробоя будет слишком мал, чтобы вызвать разрушение кристалла. Конечно, яркость при этом весьма мала, но например для подсветки в темноте выключателя в спальне её будет вполне достаточно.
Благодаря тому, что ток в сети переменный, можно избежать ненужных трат электричества на нагрев воздуха ограничительным резистором. Его роль может выполнять конденсатор, который пропускает переменный ток, не нагреваясь. Почему так — вопрос отдельный, рассмотрим его позже. Сейчас же нам нужно знать, что для того, чтобы конденсатор пропускал переменный ток, через него должны обязательно проходить оба полупериода сети. Но ведь светодиод проводит ток только в одну сторону. Значит, ставим встречно-параллельно светодиоду обычный диод (или второй светодиод), он и будет пропускать второй полупериод.

Но вот мы отключили нашу схему от сети. На конденсаторе осталось какое-то напряжение (вплоть до полного амплитудного, если помним, равного 315 В). Чтобы избежать случайного удара током, предусмотрим параллельно конденсатору разрядный резистор большого номинала (чтобы при нормальной работе через него тёк незначительный ток, не вызывающий его нагрева), который при отключении от сети за доли секунды разрядит конденсатор. И для защиты от импульсного зарядного тока тоже поставим низкоомный резистор. Он также будет играть роль предохранителя, мгновенно сгорая при случайном пробое конденсатора (ничто не вечно, и такое тоже случается).

Конденсатор должен быть на напряжение не менее 400 вольт, или специальный для цепей переменного тока напряжением не менее 250 вольт.
А если мы хотим сделать светодиодную лампочку из нескольких светодиодов? Включаем их все последовательно, встречного диода достаточно одного на всех.

Диод должен быть рассчитан на ток, не меньший чем ток через светодиоды, обратное напряжение — не менее суммы напряжения на светодиодах. А ещё лучше взять чётное число светодиодов и включить их встречно-параллельно.

На рисунке в каждой цепочке нарисовано по три светодиода, на самом деле их может быть и больше десятка.
Как расчитать конденсатор? От амплитудного напряжения сети 315В отнимаем сумму падения напряжения на светодиодах (например для трёх белых это примерно 12 вольт). Получим падение напряжения на конденсаторе Uп=303 В. Ёмкость в микрофарадах будет равна (4,45*I)/Uп, где I — необходимый ток через светодиоды в миллиамперах. В нашем случае для 20 мА ёмкость будет (4,45*20)/303 = 89/303 ~= 0,3 мкФ. Можно поставить два конденсатора 0,15 мкф (150 нФ) параллельно.

Наиболее распространённые ошибки при подключении светодиодов

1. Подключение светодиода напрямую к источнику питания без ограничителя тока (резистора или специальной микросхемы-драйвера). Обсуждалось выше. Светодиод быстро выходит из строя из-за плохо контролируемой величины тока.

2. Подключение параллельно включенных светодиодов к общему резистору. Во-первых, из-за возможного разброса параметров, светодиоды будут гореть с разной яркостью. Во-вторых, что более существенно, при выходе из строя одного из светодиодов, ток второго возрастёт вдвое, и он может тоже сгореть. В случае использования одного резистора целесообразнее подключать светодиоды последовательно. Тогда при расчёте резистора ток оставляем прежним (напр. 10 мА), а прямое падение напряжения светодиодов складываем (напр. 1,8 В + 2,1 В = 3,9 В).

3. Включение последовательно светодиодов, рассчитанных на разный ток. В этом случае один из светодиодов будет либо работать на износ, либо тускло светиться — в зависимости от настройки тока ограничивающим резистором.

4. Установка резистора недостаточного сопротивления. В результате текущий через светодиод ток оказывается слишком большим. Поскольку часть энергии из-за дефектов кристаллической решётки превращается в тепло, то при завышенных токах его становится слишком много. Кристалл перегревается, в результате чего значительно снижается срок его службы. При ещё большем завышении тока из-за разогрева области p-n-перехода снижается внутренний квантовый выход, яркость светодиода падает (это особенно заметно у красных светодиодов) и кристалл начинает катастрофически разрушаться.

5. Подключение светодиода к сети переменного тока (напр. 220 В) без принятия мер по ограничению обратного напряжения. У большинства светодиодов предельно допустимое обратное напряжение составляет около 2 вольт, тогда как напряжение обратного полупериода при запертом светодиоде создаёт на нём падение напряжения, равное напряжению питания. Существует много различных схем, исключающих разрушающее воздействие обратного напряжение. Простейшая рассмотрена выше.

6. Установка резистора недостаточной мощности. В результате резистор сильно нагревается и начинает плавить изоляцию касающихся его проводов. Потом на нём обгорает краска, и в конце концов он разрушается под воздействием высокой температуры. Резистор может безболезненно рассеять не более той мощности, на которую он рассчитан.

Мигающие светодиоды

Мигающий сеетодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 -3 Гц.
Несмотря на компактность в мигающий светодиод входит полупроводниковый чип генератора и некоторые дополнительные элементы. Также стоит отметить то, что мигающий светодиод довольно универсален — напряжение питания такого светодиода может лежать в пределах от З до 14 вольт — для высоковольтных, и от 1,8 до 5 вольт для низковольтных экземпляров.

Отличительные качества мигающих сеетодиодое:

• Малые размеры
• Компактное устройство световой сигнализации
• Широкий диапазон питающего напряжения (вплоть до 14 вольт)
• Различный цвет излучения.

В некоторых вариантах мигающих светодиодов могут быть встроены несколько (обычно — 3) разноцветных светодиода с разной периодичностью вспышек.
Применение мигающих светодиодов оправдано в компактных устройствах, где предьявляются высокие требования к габаритам радиоэлементов и электропитанию — мигающие светодиоды очень экономичны, т..к электронная схема МСД выполнена на МОП структурах. Мигающий светодиод может с лёгкостью заменить целый функциональный узел.

Условное графическое обозначение мигающего светодиода на принципиальных схемах ничем не отличается от обозначения обычного светодиода за исключением того, что линии стрелок- пунктирные и символизируют мигающие свойства светодиода.

Если взглянуть сквозь прозрачный корпус мигающего светодиода, то можно заметить, что конструктивно он состоит из двух частей. На основании катодного (отрицательного вывода) размещён кристалл светоизлучающего диода.
Чип генератора размещён на основании анодного вывода.
Посредством трёх золотых проволочных перемычек соединяются все части данного комбинированного устройства.

Отличить МСД от обычного светодиода легко по внешнему виду, разглядывая его корпус на просвет. Внутри МСД находятся две подложки примерно одинакового размера. На первой из них располагается кристаллический кубик светоизлучателя из редкоземельного сплава.
Для увеличения светового потока, фокусировки и формирования диаграммы направленности применяется параболический алюминиевый отражатель (2). В МСД он немного меньше по диаметру, чем в обычном светодиоде, так как вторую часть корпуса занимает подложка с интегральной микросхемой (3).
Электрически обе подложки связаны друг с другом двумя золотыми проволочными перемычками (4). Корпус МСД (5) выполняется из матовой светорассеивающей пластмассы или из прозрачного пластика.
Излучатель в МСД расположен не на оси симметрии корпуса, поэтому для обеспечения равномерной засветки чаще всего применяют монолитный цветной диффузный световод. Прозрачный корпус встречается только у МСД больших диаметров, обладающих узкой диаграммой направленности.

Чип генератора состоит из высокочастотного задающего генератора — он работает постоянно -частота его по разным оценкам колеблется около 100 кГц. Совместно с ВЧ-генератором работает делитель на логических элементах, который делит высокую частоту до значения 1,5- 3 Гц. Применение высокочастотного генератора совместно с делителем частоты связано с тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи.

Для приведения высокой частоты до значения 1-3 Гц используются делители на логических элементах, которые легко разместить на небольшой площади полупроводникового кристалла.
Кроме задающего ВЧ-генератора и делителя на полупроводниковой подложке выполнен электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается ограничительный резистор. У низковольтных МСД ограничительный резистор отсутствует Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.

Для надёжной и долговременной работы высоковольтных МСД, напряжение питания желательно ограничить на уровне 9 вольт. При увеличении напряжения возрастает рассеиваемая мощность МСД, а, следовательно, и нагрев полупроводникового кристалла. Со временем чрезмерный нагрев может привести к быстрой деградации мигающего светодиода.

Безопасно проверить исправность мигающего светодиода можно с помощью батарейки на 4,5 вольта и последовательно включенного совместно со светодиодом резистора сопротивлением 51 Ом, мощностью не менее 0,25 Вт.

Исправность ИК-диода можно проверить при помощи фотокамеры сотового телефона.
Включаем фотоаппарат в режим съемки, ловим в кадр диод на устройстве (например, пульт ДУ), нажимаем на кнопки пульта, рабочий ИК диод должен в этом случае вспыхивать.

В заключении следует обратить внимание на такие вопросы как пайка и монтаж светодиодов. Это тоже очень важные вопросы, которые влияют на их жизнеспособность.
светодиоды и микросхемы боятся статики, неправильного подключения и перегрева, пайка этих деталей должна быть максимально быстрая. Следует использовать маломощный паяльник с температурой жала не более 260 градусов и пайку производить не более 3-5 секунд (рекомендации производителя). Не лишним будет использование медицинского пинцета при пайке. Светодиод берется пинцетом выше к корпусу, что обеспечивает дополнительный теплоотвод от кристалла при пайке.
Ножки светодиода следует гнуть с небольшим радиусом (чтобы они не ломались). В результате замысловатых изгибов, ноги у основания корпуса должны остаться в заводском положении и должны быть параллельны и не напряжены (а то устанет и кристалл отвалится от ножек).

Чтобы ваше устройство защитить от случайного замыкания или перегрузки следует ставить предохранители.

Скачать:
1. Програма для автоматического подбора резистора при подключении светодиодов — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту
2. Программа автоматического расчета токоограничивающего резистора светодиода — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту
3. Интернет-ресурс для автоматического расчета и подбора резисторов светодиода — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту

os-info.ru

Низковольтные преобразователи для питания светодиодов

Поиск Лекций

---

ГЕНЕРАТОРЫ С НИЗКОВОЛЬТНЫМ ПИТАНИЕМ



Генератор, управляемый напряжением. (2)

Электроудочка. (20)

Релаксационный Генератор. (21)

Релаксационный Генератор. (22)

Генератор питания ТТЛ ИМС тестера ПП

питание 0.8 — 1.2в

Генератор на аналоге лямбда-диода. (23)

Преобразователь напряжения для питания светодиода. (62)

Кварцевый генератор на стабилитроне(cybercircuit demo). (72)

RC генератор. (79)





Низковольтные преобразователи для питания светодиодов

http://radiostorage.net/?area=news/1146

Светодиоды, как источники оптического излучения, имеют неоспоримые достоинства: малые габариты, высокую яркость свечения при минимальном (единицы мА) токе, экономичность. Но в силу технологических особенностей они не могут светиться при напряжении ниже 1,6… 1,8 В. Это обстоятельство резко ограничивает возможность применения светодиодных излучателей в широком классе устройств, имеющих низковольтное питание, обычно от одного гальванического элемента.

Несмотря на очевидную актуальность проблемы низковольтного питания светодиодных источников оптического излучения, известно весьма ограниченное число схемных решений, в которых авторы пытались решить эту задачу.

В этой связи ниже приведен обзор схем питания светодиодов от источника низкого (0,25…1,6 В) напряжения. Многообразие схем, приведенных в этой главе, можно свести к двум основным разновидностям преобразования напряжения низкого уровня в высокое. Это схемы с емкостными и индуктивными накопителями энергии [Рк 5/00-23].

На рис. 9.1 показана схема питания светодиода с использованием принципа удвоения напряжения питания. Генератор низкочастотных импульсов выполнен на транзисторах разной структуры: КТ361 и КТ315. Частота следования импульсов определяется постоянной времени R1C1, а продолжительность импульсов — постоянной времени R2C1. С выхода генератора короткие импульсы через резистор R4 подаются на базу транзистора VT3, в коллекторную цепь которого включен светодиод HL1 (АЛ307КМ) красного цвета свечения и германиевый диод VD1 типа Д9. Между выходом генератора импульсов и точкой соединения светодиода с германиевым диодом подключен электролитический конденсатор С2 большой емкости.

В период продолжительной паузы между импульсами (транзистор VT2 закрыт и не проводит ток) этот конденсатор заряжается через диод VD1 и резистор R3 до напряжения источника питания. При генерации короткого импульса транзистор VT2

открывается. Отрицательно заряженная обкладка конденсатора С2 оказывается соединенной с положительной шиной питания. Диод VD1 запирается. Заряженный конденсатор С2 оказывается подключенным последовательно с источником питания. Суммарное напряжение приложено к цепи светодиод — переход эмиттер — коллектор транзистора VT3. Поскольку тем же импульсом транзистор VT3 отпирается, его сопротивление эмиттер — коллектор становится малым. Таким образом, практически удвоенное напряжение питания (исключая незначительные потери) оказывается кратковременно приложенным к светодиоду: следует его яркая вспышка. После этого процесс заряда — разряда конденсатора С2 периодически повторяется.



Рис. 9.1

Поскольку светодиоды допускают работу при кратковременном токе в импульсе, в десятки раз превосходящем номинальные значения, повреждения светодиода не происходит. Если необходимо повысить надежность работы светодиодных излучателей с низковольтным питанием и расширить диапазон напряжения питания в сторону увеличения, последовательно со светодиодом следует включить токоограничи-вающий резистор сопротивлением десятки, сотни Ом.

При использовании в схемах этой главы светодиода типа АЛ307КМ с напряжением начала едва заметного свечения 1,35… 1,4 В и напряжением, при котором без ограничительного сопротивления ток через светодиод составляет 20 мА, 1,6… 1,7 В, рабочее напряжение генератора, представленного на рис. 9.1, составляет 0,8… 1,6 В. Границы диапазона определены экспериментально тем же образом: нижняя указывает напряжение начала свечения светодиода, верхняя — напряжение, при котором ток, потребляемый всем устройством, составляет примерно 20 мА, т.е. не превышает в самых неблагоприятных условиях эксплуатации предельный ток через светодиод и, одновременно, сам преобразователь.

Как уже отмечалось ранее, генератор (рис. 9.1) работает в импульсном режиме, что является с одной стороны недостатком схемы, с другой стороны — достоинством, поскольку позволяет генерировать яркие вспышки света, привлекающие внимание. Генератор достаточно экономичен, поскольку средний ток, потребляемый устройством, невелик. В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2).

На рис. 9.2 показан упрощенный вариант генератора, работающего аналогично изложенному выше. Генератор, используя малогабаритный электролитический конденсатор, работает при напряжении питания от 0,9 до 1,6 В. Средний ток, потребляемый устройством, не превышает 3 мА при частоте следования импульсов около 2 Гц. Яркость генерируемых вспышек света несколько ниже, чем в предыдущей схеме.



Рис. 9.2

Генератор, показанный на рис. 9.3, использует в качестве нагрузки телефонный капсюль ТК-67. Это позволяет повысить амплитуду генерируемых импульсов и понизить тем самым на 200 мВ нижнюю границу начала работы генератора. За счет перехода на более высокую частоту генерации удается осуществить непрерывную «перекачку» (преобразование) энергии и ощутимо снизить емкости конденсаторов.

На рис. 9.4 показан генератор с выходным каскадом, в котором осуществляется удвоение выходного напряжения. При закрытом транзисторе VT3 к светодиоду приложено только небольшое по величине напряжение питания. Электрическое сопротивление светодиода велико в силу ярко выраженной нелинейности ВАХ и намного превышает сопротивление резистора R6. Поэтому конденсатор С2 оказывается подключенным к источнику питания через резисторы R5 и R6.



Рис. 9.3



Рис. 9.4

Хотя вместо германиевого диода использован резистор R6, принцип работы удвоителя напряжения остается тем же: заряд конденсатора С2 при закрытом транзисторе VT3 через резисторы R5 и R6 с последующим подключением заряженного конденсатора последовательно с источником питания. При приложении удвоенного таким образом напряжения динамическое сопротивление светодиода на более крутом участке ВАХ становится на время разряда конденсатора порядка 100 Ом и менее, что намного ниже сопротивления шунтирующего конденсатор резистора R6.

Расширить рабочий диапазон питающих напряжений (от 0,8 до 6 В) позволяет использование резистора R6 вместо германиевого диода. Если бы в схеме стоял германиевый диод, напряжение питания устройства было бы ограничено величиной 1,6…1,8 В. При дальнейшем увеличении напряжения питания ток через светодиод и германиевый диод вырос бы до неприемлемо высокой величины и произошло бы их необратимое повреждение.

В генераторе, представленном на рис. 9.5 одновременно со световыми вырабатываются звонкие импульсы звуковой частоты. Частота звуковых сигналов определяется параметрами колебательного контура, образованного обмоткой телефонного капсюля и конденсатора С2.



Рис. 9.5



Рис. 9.6

Источники питания светодиодов на основе мультивибраторов изображены на рис. 9.6, 9.7. Первая схема выполнена на основе асимметричного мультивибратора, вырабатывающего, как и устройства (рис. 9.1 — 9.5), короткие импульсы с протяженной междуимпульсной паузой. Накопитель энергии — электролитический конденсатор СЗ периодически заряжается от источника питания и разряжается на светодиод, суммируя свое напряжение с напряжением питания.

В отличие от предыдущей схемы генератор (рис. 9.7) обеспечивает непрерывный характер свечения светодиода. Устройство выполнено на основе симметричного мультивибратора и работает на повышенных частотах. В этой связи емкости конденсаторов в этой схеме на 3…4 порядка ниже. В то же время яркость свечения заметно понижена, а средний ток, потребляемый генератором при напряжении источника питания 1,5 6 не превышает 3 мА.





Рис. 9.7



Рис. 9.8

В генераторах, показанных далее на рис. 9.8 — 9.13, в качестве активного элемента используется несколько необычное последовательное соединение транзисторов разного типа проводимости, к тому же, охваченных положительной обратной связью.

Конденсатор положительной обратной связи (рис. 9.8) одновременно выполняет роль накопителя энергии для получения напряжения, достаточного для питания светодиода. Параллельно переходу база — коллектор транзистора VT2 (типа КТ361) включен германиевый диод (либо заменяющее его сопротивление, рис. 9.12). В генераторе с RC-цепочкой (рис. 9.8) за счет существенных потерь напряжения на полупроводниковых переходах рабочее напряжение устройства составляет 1,1… 1,6 В.

Заметно понизить нижнюю границу напряжения питания стало возможным за счет перехода на LC-вариант схемы генераторов, использующих индуктивные накопители энергии (рис. 9.9 — 9.13).





Рис. 9.9



Рис. 9.10

В качестве индуктивного накопителя энергии в первой из схем использован телефонный капсюль (рис. 9.9). Одновременно со световыми вспышками генератор вырабатывает акустические сигналы. При увеличении емкости конденсатора до 200 мкФ генератор переходит в импульсный экономичный режим работы, вырабатывая прерывистые световые и звуковые сигналы.

Переход на более высокие рабочие частоты возможен за счет использования малогабаритной катушки индуктивности с большой добротностью. В связи с этим появляется возможность заметно уменьшить объем устройства и понизить нижнюю границу питающего напряжения (рис. 9.10 — 9.13). В качестве индуктивности использована катушка контура промежуточной частоты от радиоприемника «ВЭФ» индуктивностью 260 мкГн. На рис. 9.11, 9.12 показаны разновидности таких генераторов.





Рис. 9.11

Рис. 9.12



Наконец, на рис. 9.13 показан наиболее упрощенный вариант устройства, в котором вместо конденсатора колебательного контура использован светодиод.

Преобразователи напряжения конденсаторного типа (с удвоением напряжения), используемые для питания светодиодных излучателей, теоретически могут обеспечить снижение рабочего напряжения питания только до 60% (предельное, идеальное значение — 50%). Использование в этих целях многокаскадных умножителей напряжения неперспективно в связи с прогрессивно возрастающими потерями и падением КПД преобразователя.



Рис. 9.13





Рис. 9.14

Преобразователи с индуктивными накопителями энергии более перспективны при дальнейшем снижении рабочего напряжения генераторов, обеспечивающих работу светодиодов. При этом сохраняются высокий КПД и простота схемы преобразователя.

На рис. 9.14 — 9.18 показаны преобразователи для питания светодиодов индуктивного и индуктивно-емкостного типа, выполненные на основе генераторов с использованием в качестве активного элемента аналогов инжекционно-полевого транзистора [Рк 5/00-23]. Более подробно принцип работы генераторов на аналогах инжекционно-полевого транзистора был изложен в главе 8.

Преобразователь, изображенный на рис. 9.14, является устройством индуктивно-емкостного типа. Генератор импульсов выполнен на аналоге инжекционно-полевого транзистора (транзисторы VT1 и VT2). Элементами, определяющими рабочую частоту генерации в диапазоне звуковых частот, являются телефонный капсюль BF1 (типа ТК-67), конденсатор С1 и резистор R1. Короткие импульсы, вырабатываемые генератором, поступают на базу транзистора VT3, открывая его. Одновременно происходит заряд/разряд емкостного накопи 1еля энергии (конденсатор С2). При поступлении импульса положительно заряженная обкладка конденсатора С2 оказывается соединенной с общей шиной через открытый на время действия импульса транзистор VT2. Диод VD1 закрывается, транзистор VT3 — открыт. Таким образом, к цепи нагрузки (светодиоду HL1) оказываются присоединены последовательно включенные источник питания и заряженный конденсатор С2, в результате чего следует яркая вспышка светодиода.



Рис. 9.15

Расширить диапазон рабочих напряжений преобразователя позволяет транзистор VT3. Устройство работоспособно при напряжениях от 1,0 до 6,0 В. Напомним, что нижняя граница соответствует едва заметному свечению светодиода, а верхняя — потреблению устройством тока в 20 мА. В области малых напряжений (до 1,45 В) звуковая генерация не слышна, хотя по мере последующего увеличения напряжения питания устройство начинает вырабатывать и звуковые сигналы, частота которых довольно быстро понижается.

Переход на более высокие рабочие частоты (рис. 9.15) за счет использования высокочастотной катушки позволяет уменьшить емкость конденсатора, «перекачивающего» энергию (конденсатор С1). В качестве ключевого элемента, подключающего светодиод к «плюсовой» шине питания на период следования импульса, использован полевой транзистор VT3 (КП103Г). В результате диапазон рабочих напряжений этого преобразователя расширен до 0,7… 10 В.

Заметно упрощенные, но работающие в ограниченном интервале питающих напряжений устройства показаны на рис. 9.16 и 9.17. Они обеспечивают свечение светодиодов в диапазоне 0,7…1,5 В (при R1=680 Ом) и 0,69…1,2 В (при R1=0 Ом), а также от 0,68 до 0,82 В (рис. 9.17). Наиболее прост генератор на аналоге инжекционно-полевого транзистора (рис. 9.18), где светодиод одновременно выполняет роль конденсатора и является нагрузкой генератора. Устройство работает в довольно узком диапазоне питающих напряжений, однако яркость свечения светодиода достаточно высока, поскольку преобразователь (рис. 9.18) является чисто индуктивным и имеет высокий КПД.



Рис. 9.16 Рис. 9.17



Рис. 9.18



Рис. 9.19

Следующий вид преобразователей достаточно хорошо известен и является более традиционным. Это преобразователи трансформаторного и автотрансформаторного типа.

На рис. 9.19 показан генератор трансформаторного типа для питания светодиодов низковольтным напряжением. Генератор содержит лишь три элемента, одним из которых является светоизлучающий диод. Без светодиода устройство является простейшим блокинг-генератором, причем на выходе трансформатора может быть получено довольно высокое напряжение. Если в качестве нагрузки генератора использовать светодиод, он начинает ярко светиться даже при низком значении питающего напряжения (0,6…0,75 В).





В этой схеме (рис. 9.19) обмотки трансформатора имеют по 20 витков провода ПЭВ 0.23. В качестве сердечника трансформатора использовано ферритовое кольцо М1000 (1000НМ) К 10x6x2,5. В случае отсутствия генерации выводы одной из обмоток трансформатора следуе! поменять местами.

Преобразователь, показанный на рис. 9.20, имеет самое низкое напряжение питания из всех рассмотренных устройств. Существенного понижения нижней границы рабочего напряжения удалось достичь за счет оптимизации выбора числа (соотношения) витков обмоток и способа их включения. При использовании высокочастотных германиевых транзисторов типа 1Т311, 1Т313 (.ГТ311, ГТ313) подобные преобразователи начинают работать пои напояжении питания выше 125 мВ.





Рис. 9.20

Рис. 9.21

В качестве сердечника трансформатора, как и в предыдущей схеме, использовано ферритовое кольцо М1000 (1000НМ) К10x6x2,5. Первичная обмотка выполнена проводом ПЭВ 0,23 мм, вторичная — ПЭВ 0,33. Довольно яркое свечение светодиода наблюдается уже при напряжении 0,3 В.

На рис. 9.21 представлены экспериментально измеренные характеристики генератора (рис. 9.20) при варьировании числа витков обмоток. Из анализа полученных зависимостей следует, что существует область оптимального соотношения числа витков первичной и вторичной обмоток, причем, с увеличением числа витков первичной обмотки минимальное рабочее напряжение преобразователя плавно снижается, причем одновременно сужается и диапазон рабочих напряжений преобразователя.

Рис. 9.22



Для решения обратной задачи — расширения диапазона рабочих напряжений преобразователя — последовательно с ним может быть подключена RC-цепочка (рис. 9.22).





Еще один вид преобразователей представлен на рис. 9.23 — 9.29. Их особенность — использование индуктивных накопителей энергии и схем. выполненных по типу «индуктивной» или «емкостной трех-точки» с барьерным режимом включения транзистора.

Генератор (рис. 9.23) работоспособен в диапазоне напряжений от 0,66 до 1,55 В. Для оптимизации режима работы требуется подбор номинала резистора R1. В качестве катушки индуктивности, как и во многих предыдущих схемах. использована катушка контура фильтра ПЧ индуктивностью 260 мкГн.

Так, при числе витков первичной обмотки п(1) равном 50…60 и числе витков вторичной л(II) — 12, устройство работоспособно в диапазоне питающих напряжений 260…440 мВ (соотношение числа витков 50 к 12), а при соотношении числа витков 60 к 12 — 260…415 мВ. При использовании ферритового сердечника другого типа или размера это соотношение может нарушиться и быть иным. Полезно самостоятельно выполнить подобное исследование, а результаты для наглядности представить в виде графика.

Весьма интересным представляется использование туннельного диода в рассматриваемых генераторах (аналогичного приведенному на рис. 9.20), включенного вместо перехода эмиттер — база транзистора VT1.

Генератор (рис. 9.24) немногим отличается от предыдущего (рис. 9.23). Интересной его особенное 1ью является то; что яркость свечения светодиода меняется с ростом напряжения питания (рис. 9.25). Причем максимум яркости достигается при 940 мВ. Преобразователь, показанный на рис. 9.26, можно отнести к генераторам, выполненным по схеме «трехточки», причем светодиод выполняет роль одного из конденсаторов. Трансформатор устройства выполнен на ферритовом кольце (1000HM) К10x6x2,5, причем его обмотки содержат приблизительно по 15…20 витков провода ПЭЛШО 0,18.



Рис. 9.23



Рис. 9.24



Рис. 9.25



Рис. 9.26



Рис. 9.27



Рис. 9.28

Преобразователь (рис. 9.27) отличается от предыдущего точкой подключения светодиода. Зависимость яркости свечения светодиода от напряжения питания показана на рис. 9.28: при повышении напряжения питания яркость вначале нарастает, затем резко снижается, после чего снова растет.

Наиболее простой схемой преобразователей этого типа является схема, представленная на рис. 9.29. Установление рабочей точки достигается подбором резистора R1. Светодиод, как и в ряде предшествующих схем, одновременно играет роль конден сатора. В порядке эксперимента рекомендуется подключить па раллельно светодиоду конденсатор и подобрать его емкость.



Рис. 9.29

В качестве общего замечания по налаживанию схем, представленных выше, следует отметить, что напряжение питания всех рассмотренных устройств во избежание повреждения светодиодов не должно (за редким исключением) превышать значения 1.6…1.7 В.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год





Рекомендуемые страницы:

Поиск по сайту

poisk-ru.ru

Высоковольтные светодиоды (High-voltage LEDs) в качестве домашнего освещения

Высоковольные светодиоды, как понятно из названя, питаются постоянным напряжением (DC), величина которого, более 20 вольт (у обычного светодиода 2-3 вольта). Высоковольные светодиоды обычно состоят из множества небольших светодиодов, которые соединены проводом в цепочки. На Рисунке 1 в левой части изображен синия высоковольтный светодиод, состоящий из 15 ячеек, объединенных в цепочку. Потребляемый ток 20mA. Напряжение, подаваемое на анный светодиод в целом, составляет 48V. Данный синий Высоковольтный светодиод потребляет около 1W мощности в рабочем режиме. На рисунке 1 в правой части изображен красный высоковольтный светодиод, состоящий из 10 ячеек , объединенных в цепь. Потребляемый ток — 20mA при потребляемом напряжении в 20V заставляют потребялять 0,4W мощности.

Рис. 1. Высоковольтные светодиоды.

Главным преимуществом высоковольтных светодиодов перед обычными является некритичность к скачкам тока и напряжения. Высоковольтные светодиоды обладают свойством распределения скачка по всем отдельным светодиодам внутри цепи.



Высоковольтные светодиоды, низковольтные светодиоды и светодиоды переменного тока.

Рабочее напряжение обычного светодиода небольшое, обычно 2 вольта для красных светодиодов и 3 для голубых. Когда светодиоды используются для внутреннего освещения, напряжение в сети обычно составляет 120 или 130 вольт переменного тока. Как показано на Рисунке 2, в верхней части, для использования обычных светодиодов необходим диодный мост для преобразования переменного тока в постоянный и контроллера, который преобразует напряжение к пониженному. Контроллер обычно занимает много места и дорого стоит; а так же при преобразовании напряжения, часть его теряется.

Рис.2. Различные варианты светодиодов: стандартные, светодиоды переменного тока, высоковольтные светодиоды.

Светодиоды переменного тока (Рисунок 2, слева внизу) сделаны для прямого подключения к сети переменного тока. Данный светодиод выполнен в едином корпусе. Часть светодиодов выполняют роль выпрямительного диодного моста.  В действительности, когда светодиод переменного тока работает, не все светодиоды одновременно используются, Чип в целом используется на 50-70%. Из за этого данное решение достаточно дорогое (необходимо больше светодиодов).

Высоковольтные светодиоды подобны обычным. Разница лишь в том, что им не нужен контроллер для преобразования напряжения. При этом использование светодиодов происходит на 100%, так же, как и в обычных низковольтных светодиодах.

В разных сферах производства требуются все 3 вида светодиодов. В таблице 1 показаны все преимущества и недостатки данных видов светодиодов:

Тип лампы	<2W Домашняя	2-10W Домашняя	>10W Домашняя
Количество места	Очень мало	Ограниченно	Не ограниченно
Стоимость контроллера	Нет контроллера	Стоимость должна быть небольшой	Стоимость может быть любой
Коэффициент мощности	Не регламентируется	0,5-0,9	>0,9
Регулируемая яркость	Может быть	Может быть	Не может быть
Оптимальный выбор	Светодиоды переменного тока	Высоковольные светодиоды	Обычные светодиоды или  Высоковольные светодиоды

Светодиоды переменного тока могут быть подключены к переменной сети напрямую, что позволяет размещать их в самых маленьких лампочках. Например, лампы G4 и G9 — идеальное место для установки светодиодов переменного тока. Для ламп мощностью 2-10W, в которых достаточно места и нет лишних средств на контроллер, идеальным решением будут высоковольтные светодиоды. Для ламп, мощностью боле 10W могут использоваться как обычные низковольтные светодиоды, так и высоковольтные.



Производство светодиодов сейчас и в будущем

Цель компании Epistar — получение 150 люмен света для теплых белых светодиодов (2700K) с 1W мощности в промышленных масштабах к 2013 году. Основным ключем к данной проблеме станет спользование одновременно красныз и голубых светодиодов. Использование красных светодиодов вместо красного люминофора обусловлено не только стремлением увеличить характеристику Lm/W, но так же и улучшить световые характеристики излучаемого света CRI (индекс цветопередачи) и показатель lm/$.

Сейчас преследуется цель достич уровня индекса цветопередачи 90% для теплого белого света (2700-300K). Для этого применяют одновременно красные и голубые светодиоды в едином корпусе. Подробнее можно увидеть из таблицы 2:

	Холодный Белый свет	Теплый Белый свет, стандартное строение	Теплый Белый свет, гибрид
Технология	Голубой светодиод + Желтый люминофор	Голубой светодиод + Красный люминофор + Желтый люминофор	Голубой светодиод + красный светодиод + Желтый люминофор
Цветовая температура (CCT)	5700K	2700K	2700K
Индекс Цветопередачи (CRI)	70	82	90
Эффективность	100%	65%	98%

Дальнейшее объяснение концепции высоковольтных светодиодов можно объяснить на 800lm светодиодной лампе, замене 60W лампы накаливания. Конструирование 800lm светодиодной лампы требует светодиодов яркостью 1000lm. Связано это с тем, что часть свет будет потеряна, часть мощности потеряется при конвертации.

Существует 2 пути создания 1000lm светодиодной лампы. Первый — создание обычной светодиодной лампы с мощность тока 2A и напряжением 3,3V. Второй — использование высоковольтных светодиодов. ПРи этом сила тока 30mA, а напряжение 220V. Оба метода могут обеспечить яркость 150 lm/W при мощности лампы в 6,6 ватт. В действительности, низкий ток проще и удобнее использовать в светодиодных лампах. А так же не требуется установка дополнительного контроллера для уменьшения напряжения.

Для более быстрого развития параметрв lm/W, Epistar сотрудничает с другими производителями. Цель — добиться показателя 1000 lm/$ к 2015 году. Epistar верит, что улучшение данной характеристики — ключ для успешного продвижения полупроводниковой продукции. Добившись показателя 1000 lm/$, они хотят получить 25% рынка.

Epistar недавно анонсировал 120 lm/W высоковольный светодиод для использования в 800lm светодиодных лампах (замена 60W лампы накаливания) и в  1100lm светодиодных лампах (замена 75W лампы накаливания). Идея состоит в  объединении двух белых и двух красных светодиодов в одном чипе. Светодиод получил обозначение 2B2R. Потребление 2,3W (напряжении 135V, ~20mA) выделяет 270lm света.

Когда используется 4 данных светодиода, суммарная яркость достигает 1080 lm, чего достаточно для производства 800lm светодиодной лампы. Так же можно использовать 6 светодиодов, чтобы добиться 1100Lm лампы.



Спасибо за внимание!

Статья взята из журнала Leds Magazine. Перевод на русский www.diodmag.ru



www.diodmag.ru

Низковольтное питание светодиодов — RadioRadar

Светотехника

Главная  Радиолюбителю  Светотехника

---

Светодиодные источники оптического излучения видимого диапазона, в силу конструктивных особенностей не могут светиться при напряжении ниже 1,6… 1,8 В. Это обстоятельство резко ограничивает возможность применения светодиодов в устройствах, с низковольтным (от одного гальванического элемента) питанием.

Предлагаемые светодиодные излучатели с низковольтным (0,1… 1,6 В) питанием можно использовать для индикации напряжений, передачи данных по оптическим каналам связи и т.д. Для их питания можно использовать и электрохимические элементы сверхмалого напряжения, в которых электролитом служат увлажненная почва или биологически активные среды.

Многообразие схем низковольтного питания светодиодов можно свести к двум основным разновидностям преобразования напряжения низкого уровня в напряжение высокого. Это схемы с емкостными и индуктивными накопителями энергии.

На рис.1 показана схема питания светодиода с использованием принципа удвоения напряжения питания. Генератор низкочастотных импульсов, частота следования которых определяется цепочкой R1-C1, а продолжительность — R2-C1, выполнен на транзисторах p-n-р и n-p-n структуры. С выхода генератора короткие импульсы через резистор R4 подаются на базу транзистора VT3, в коллекторную цепь которого включен красный светодиод HL1 и германиевый диод VD1. Между выходом генератора импульсов и точкой соединения светодиода и германиевого диода подключен электролитический конденсатор С2 большой емкости.

Рис.1. Cхема питания светодиода по принципу удвоения напряжения

В период продолжительной паузы между импульсами (транзистор VT2 закрыт и не проводит ток) этот конденсатор заряжается через VD1 и R3 до напряжения источника питания. При генерации короткого импульса транзистор VT2 открывается. Отрицательно заряженная обкладка конденсатора С2 оказывается соединенной с положительной шиной питания. Диод VD1 запирается. Заряженный конденсатор С2 оказывается подключен последовательно с источником питания и нагружен на цепочку: светодиод — переход эмиттер-коллектор транзистора VT3. Поскольку тем же импульсом транзистор VT3 отпирается, его сопротивление эмиттер-коллектор уменьшается. Таким образом, практически удвоенное напряжение питания (исключая незначительные потери) оказывается кратковременно приложенным к светодиоду — следует его яркая вспышка. После этого процесс заряда-разряда конденсатора С2 периодически повторяется.

При использовании светодиодов типа АЛ307КМ с напряжением свечения 1,35… 1,4 В, рабочее напряжение генератора составляет 0,8…1,6 В. Границы диапазона определены так: нижняя указывает напряжение начала свечения светодиода, верхняя — напряжение, при котором потребляемый устройством ток равен 20 мА.

Поскольку генератор работает в импульсном режиме, генерируются яркие вспышки света, привлекающие внимание. В схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор С2 большой емкости.

Источники низковольтного питания светодиодов на основе мультивибраторов изображены на рис.2, 3. Первый из них выполнен на основе асимметричного мультивибратора, вырабатывающего короткие импульсы с большой междуимпульсной паузой. Накопитель энергии — конденсатор СЗ — периодически заряжается от источника питания и разряжается на светодиод, суммируя свое напряжение с напряжением питания.

Рис.2. Источник низковольтного питания светодиода на основе асимметричного мультивибратора (импульсный характер свечения)

Генератор (рис.3) обеспечивает, в отличие от предыдущей схемы, непрерывный характер свечения светодиода. Устройство выполнено на основе симметричного мультивибратора и работает на повышенных частотах. В связи с этим емкости конденсаторов в этой схеме достаточно малы. Конечно, яркость свечения заметно понижена, но средний ток, потребляемый генератором при напряжении питания 1,5 В, не превышает 3 мА.

Рис.3. Источник низковольтного питания светодиода на основе симметричного мультивибратора (непрерывный характер свечения)

Преобразователи напряжения конденсаторного типа (с удвоением напряжения) для питания светодиодных излучателей теоретически могут обеспечить снижение рабочего напряжения питания только до 60%. Использование в этих целях многокаскадных умножителей напряжения малоперспективно в связи с прогрессивно возрастающими потерями и падением КПД преобразователя.

Более перспективны в плане дальнейшего снижения напряжения питания преобразователи с индуктивными накопителями энергии. Заметно понизить нижнюю границу напряжения питания стало возможным за счет перехода на LC-варианты схем генераторов, использующих индуктивные накопители энергии.

В качестве индуктивного накопителя энергии в первой из схем (рис.4) использован телефонный капсюль. Одновременно со световым излучением генератор вырабатывает акустические сигналы. При увеличении емкости конденсатора до 200 мкФ генератор переходит в импульсный режим работы, вырабатывая прерывистые световые и звуковые сигналы. В качестве активного элемента используется несколько необычная структура — последовательное соединение транзисторов разного типа проводимости, охваченных положительной обратной связью.

Рис.4. Источник с индуктивным (телефонный капсюль) накопителем энергии

Преобразователи напряжения для питания светодиода на рис.5 и 6 выполнены на аналогах инжекционно-полевых транзисторов. Первый из преобразователей (рис.5) использует комбинированную индуктивно-емкостную схему повышения выходного напряжения, сочетая принцип емкостного удвоения напряжения с получением повышенного напряжения на коммутируемой индуктивности.

Рис.5. Преобразователь напряжения для питания светодиода на аналоге инжекционно-полевого транзистора №1

Наиболее прост генератор на аналоге инжекционно-полевого транзистора (рис.6), где светодиод одновременно исполняет роль конденсатора и является нагрузкой генератора. Устройство работает в узком диапазоне питающих напряжений, однако яркость свечения светодиода довольно высока, поскольку преобразователь является чисто индуктивным и имеет высокий КПД.

Рис.6. Преобразователь напряжения для питания светодиода на аналоге инжекционно-полевого транзистора №2

На рис.7 показан генератор трансформаторного типа для питания светодиодов низковольтным напряжением. Генератор содержит три элемента, одним из которых является светоизлучающий диод. Без светодиода устройство является простейшим блокинг-генератором, причем на выходе трансформатора может формироваться довольно высокое напряжение. Если в качестве нагрузки генератора использовать светодиод, он начинает ярко светиться. В схеме в качестве трансформатора использовано ферритовое кольцо Ф1000 К10x6x2,5. Обмотки трансформатора имеют по 15.. .20 витков провода ПЭВ диаметр 0,23 мм. В случае отсутствия генерации концы одной из обмоток трансформатора меняют местами.

Рис.7. Генератор трансформаторного типа для питания светодиодов низковольтным напряжением

При переходе на высокочастотные германиевые транзисторы типа 1Т311, 1Т313 и использовании унифицированных импульсных трансформаторов типа МИТ-9, ТОТ-45 и др., нижнюю границу рабочих напряжений можно опустить до 0,125 В.

Напряжение питания всех рассмотренных схем, во избежание повреждения светодиодов, не должно превышать 1,6… 1,7 В.

Автор: М.ШУСТОВ, г.Томск

Дата публикации: 02.09.2003

Мнения читателей

• Я / 16.10.2012 — 14:29
  Сделал по последней схеме. Транзистор кт 805им. Первичка 12 витков, вторичка 50 витков. Без резистора между базой и катушкой. Разгоняет 2 светодиода 5 мм. На полную катушку от свежей солевой батарейки.
• игорь / 03.04.2011 — 12:39
  мне понравились ети штуки
• -=malder=- / 06.03.2011 — 02:39
  Выкладываю для тебя кучку подобных схем.Хочу сказать одно,что я их использовал для ветряка чтоб даже при слабом дунавении ветра у меня заряжался плеер или мобила.Можно конечно и солнечную панельку замутить =). http://letitbit.net/download/58212.53a2d7a8f8253b1e7e0f118d4d21/preobrazovateli_energii.rar.html
• Malder / 06.03.2011 — 02:39
  Выкладываю для тебя кучку подобных схем.Хочу сказать одно,что я их использовал для ветряка чтоб даже при слабом дунавении ветра у меня заряжался плеер или мобила.Можно конечно и солнечную панельку замутить =). http://letitbit.net/download/58212.53a2d7a8f8253b1e7e0f118d4d21/preobrazovateli_energii.rar.html
• General / 20.10.2010 — 12:35
  У меня вопрос по последней схемы рис 7! Какой трансформатор и транзистор лучше всего купить? Неплохо бы было бы чтоб имелись малые размеры компанентов,за ответ зарание благодарен!
• Serg / 31.12.2009 — 11:19
  З.З.Ы. Забыл дописать. У меня трансф был намотан на 600-м феррите 17,5 * 8,2 * 5 проводом примерно 0,25 мм. Вобмотках было по 38 витков. Потребляемый девайсом ток был 0,2А с резистором и 0,6А без него. Кстати, с резистором запускается надежнее.
• Serg / 31.12.2009 — 11:13
  Вопрос к проводимшим эксперименты с последней схемой. Влияет ли коэфициент передачи тока транзистора и кол-во витков катушек трансформатора и диаметр провода на выходные параметры? Я собрал сначала с 315-м транзистором, потом менял транзисторы КТ603, КТ961, 2N6486, плюс добавил резистор примерно на 100 Ом между базой транзистора и обмоткой трансформатора, от одного аккумулятора АА (ААА) схема разгоняет 3 белых светодиода от фонаря, но несколько слабовато, хотелось бы повысить яркость. И еще одно. При работе преобразователя слышен писк — тоесть надо думать он работает на частоте кГц 10-15, можно ли ее поднять? З.Ы. Всех наступающим НГ 🙂
• кулиш / 12.09.2009 — 10:55
  чем определяется мощность последней схемы при равном входном напряжении? допустим, хочу подключить не один светодиод, а 9 штук от фонаря параллельно и чтоб ярко светили?
• я / 13.05.2009 — 20:55
  в последней схеме между базой транзистора и обмоткой надо поставить сопротивление примерно 300 ом
• Proximus / 08.05.2009 — 21:19
  собирал последнюю схему. Не работает, сцуко, хотя перепробовал всё (менять концы одной из обмоток, ставть другие транзы, варьировать кол-во витков в обмотках…). хотя 1 раз оно таки заработало, но повторить \»чудо\» не удалось…
• Юрий / 27.10.2007 — 17:37
  ZXSC300 ZXSC400 и мощные светодиоды доступны на http://www.pitaemled.biz
• zet / 18.08.2007 — 17:56
  Питание светодиодов с помощью ZXSC300 от 1 Вольта. http://www.qrz.ru/schemes/contribute/constr/led2/ZXSC300.pdf http://www.qrz.ru/schemes/contribute/constr/led2/ZXSC300.djvu
• Alex / 28.03.2007 — 11:21
  А можно ли от этих преобразователей заряжать ионистор, причём в качестве источника использовать фотодиод?

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

www.radioradar.net

Разбираемся как отличить 1 Вт и 3 Вт светодиоды мощные

Свечение кристаллов

Достаточно часто людям приходится покупать светодиоды мощностью 1 Вт и 3 Вт. Если мы делаем это в проверенных магазинах, то большой проблемы нет. А если это мы делаем на новых площадках? Как не обмануться? Как отличить 1 Вт светодиоды от 3 Вт? В принципе, задача не из невозможных… Посмотрим и попробуем…

Что такое мощные светодиоды 3 Вт и 1 Вт разбирать не буду. Если Вы читаете этот материал, то мне кажется, достаточно не плохо понимаете что и к чему. Для чего и для какой цели покупали.

к оглавлению ↑

Сравнение двух светодиодов 1 Вт и 3 Вт

---

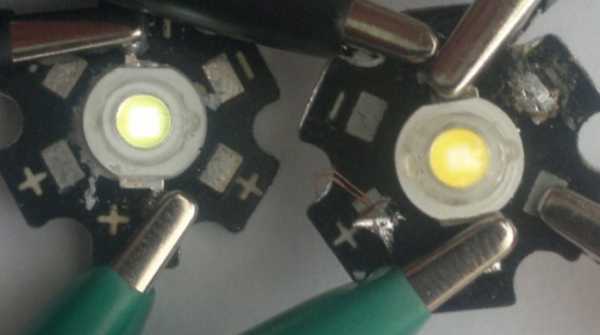

Слева 1 Вт справа 3 Вт

Визуальное сравнение двух светодиодов не даст Вам практически никакой информации, если ни разу с этим не сталкивались. Более продвинутые могут отличить на глаз какой светодиод будет мощнее, а какой — нет, рассмотрев кристалл. Но не всегда и это будет возможно сделать визуально. Кристалл не всегда виден.

Для определения какой LEDs 1 Вт или 3 Вт лежит на столе — стоит провести некоторые измерения и эксперименты.

к оглавлению ↑

Характеристики светодиодов 1 Вт и 3 Вт

---

Мною были взяты светодиоды из местного магазина (происхождение не известно) и диод приобретенный на Aliexpress. По заверению продавцов — оба по 3 W.

Обратимся к характеристикам светодиодов на 1 и 3 Вт. Возьмем наиболее популярные от Epistar. Светодиоды от других производителей, в принципе, не отличаются от этих данных.

Характеристики 3 Вт и 1 Вт светодиодов

Как читать ТТХ светодиодных источников света — смотрите в статье.

Мы видим, что рабочий ток 1 Вт диода составляет 350мА, 3 Вт — 700мА. Максимальный пиковый ток у обоих 0,8 А. Т.е. оба этих диода будут работать на максимально-возможном 0,75А. Они будут работать и при 1 А, но не долго). Не стоит разгонять чипы без надобности, мы все-таки радеем за долговечность. Тем более, если Вы приобрели правильный светодиод, то и яркости Вам хватит.

к оглавлению ↑

Как различить светодиоды 3 Вт и 1 Вт

---

При включении чипов на полную мощность Вы вряд ли сможете отличить  1 Вт и 3 Вт по свету. Глаз не воспримет слишком яркое свечение.

Можно использовать черную коробку, по отдельности включать светодиоды и смотреть, какой образец даст больший световой эффект. Вместо коробки можно использовать черный лист. Это пример, но смысл понятен, думаю.

Если у Вас есть два диода, не понятного происхождения, то определить какой из них 3 Вт, а какой 1 Вт можно следующим способом: подключаем оба к источнику питания и подаем на них 3,5 В. При этом начальное значение тока должны быть в пределах 350мА. Посмотрим на графическую зависимость яркости от тока.

Зависимости светодиодов 1 и 3 Вт от тока

При увеличении начального напряжения в 3,5 В яркость 1 Вт диода еще немного увеличится и практически остановится, если дальше повышать напряжение (ток). В случае, если у Вас 3 Вт диод, то при увеличении напряжения от 3,5 В ток будет расти, а согласно графику, приведенному выше, мы видим, что яркость будет постепенно увеличиваться до момента, пока ток не достигнет 700 мА.

График зависимости тока от напряжения 1 и 3 Вт светодиодов

Т.е. визуально мы можем определить любой светодиод 1 Вт или 3 Вт если подав на него ток 350 мА будем постепенно увеличивать его. Увеличение яркости от 350 мА говорит о том, что перед нами 3 Вт диод. Незначительное увеличение яркости от 350 до 700 мА говорит о том, что перед нами 1 Вт диод.

Другой способ определить где 3 Вт или 1 Вт мощный светодиод — нагрев. Здесь простая физика. При тех же 350 мА 1 Вт светодиод будет нагреваться быстро. И в руке его держать Вы не сможете. 3 Вт же светодиод при том же токе можно достаточно долго держать в руке без заметных неприятных ощущений. Естественно, что это побочный способ определения где какой диод. Но имеет право на существование.

Ну и последний способ — отличить светодиоды по размеру кристалла. Чтобы наверняка это делать, стоит приобрести USB микроскоп. Это бюджетный вариант и достаточно качественный, с необходимыми гаджетами. Здесь можно посмотреть много микроскопов различной ценовой категории. Вообще USB микроскоп интересная штуковина и пригодится дома не один раз. Далее используя калибровочную линейку и предустановленную программу можно легко замерить размеры кристалла. С ним мы точно можем сказать, какой размер кристалла установлен. Однако и этот способ не даст нам точного понятия где какой диод. Но беря во внимание, что чем больше кристалл, тем больше мощность — соответственно можно сделать вывод для себя.

Мощные диоды 1 Вт имеют размеры 30х30mil. Кристаллы в 3 Вт диодах — 45х45mil. Это, конечно идеальные размеры.

Если у Вас нет микроскопа, а хочется узнать размеры, то можно воспользоваться подручными средствами. Подадим на светодиоды очень маленький ток. Кристаллы начнут еле-еле светиться.

Свечение кристаллов

Слева мы видим, что размер кристалла на порядок больше. Именно этот светодиод был приобретен на Aliexpress. Тот образец, что был приобретен в офф-лайн магазине явно 1 Вт, не смотря на то, что продавался с заявленной мощностью — 3Вт. В принципе, мне хватило одного взгляда на кристалл через микроскоп и понять где какой диод будет. Но для себя любимого я проверил свечение по первому способу (увеличение тока) и визуальный вывод был подтвержден.

Ну вот и все. Вот такими нехитрыми способами теперь Вы можете спокойно проверить, сравнить и различить 3 Вт мощные светодиоды от 1 Вт. Но, чтобы этим не заниматься постоянно, стоит приобретать светодиодную продукцию в проверенных магазинах и площадках.

к оглавлению ↑

Видео по измерению кристаллов для отличия 1 и 3 Вт светодиодов

---

leds-test.ru
